배관기능장 필기 기출문제복원 (2009-07-12)

배관기능장 2009-07-12 필기 기출문제 해설

이 페이지는 배관기능장 2009-07-12 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

배관기능장
(2009-07-12 기출문제)

목록

1과목: 임의구분

1. 수도본관에서 옥상 탱크까지 수직 높이가 20m이고 관마찰손실율이 20%일 때 옥상 탱크로 수도를 보내기 위하여 수도본관에서 필요한 최소 수압은 몇 MPa이상인가?

  1. 0.024
  2. 0.24
  3. 0.34
  4. 2.40
(정답률: 83%)
  • 수직 높이에 따른 정수압에 관마찰손실을 더하여 필요한 최소 수압을 계산합니다.
    ① [기본 공식] $P = \rho gh \times (1 + f)$
    ② [숫자 대입] $P = 1000 \times 9.8 \times 20 \times (1 + 0.2)$
    ③ [최종 결과] $P = 0.2352 \approx 0.24 \text{ MPa}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 인접 건물에서 화재가 발생했을 때 인화를 방지하기 위해 창문, 출입구, 처마 끝에 물을 뿌려 수막을 형성함으로서 본 건물의 화재 발생을 예방하는 설비는?

  1. 스프링쿨러
  2. 드렌처
  3. 소화전
  4. 방화전
(정답률: 95%)
  • 드렌처는 인접 건물로부터의 화재 전이를 막기 위해 창문이나 외벽 등에 수막(Water Curtain)을 형성하여 연소 확대를 방지하는 설비입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 증기난방과 비교하여 온수난방의 특징 설명중 잘못된 것?

  1. 난방부하의 변동에 따라서 열량조절이 용이하다.
  2. 온수 보일러는 증기보일러보다 취급이 용이하다.
  3. 설비비가 많이 드는 편이나 비교적 안전하여 주택 등에 적합하다.
  4. 예열 시간이 짧아서 단시간에 사용하기 편리하다.
(정답률: 81%)
  • 온수난방은 증기난방에 비해 비열이 큰 물을 사용하므로 열용량이 커서 예열 시간이 길다는 단점이 있습니다.

    오답 노트
    난방부하 조절 용이, 취급 용이, 주택 적합성 등은 온수난방의 올바른 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 부식, 마모 등으로 작은 구멍이 생겨 유체가 누설될 경우 고무제품의 각종 크기로 된 볼을 일정량 넣고, 유체를 채운 후 펌프를 작동시켜 누설부분을 통과하려는 볼이 누설부분에 정착, 누설을 미량이 되게 하거나 정지시키는 응급 조치법은?

  1. 코킹법
  2. 스토핑 박스법
  3. 호트 패킹법
  4. 인젝션법
(정답률: 74%)
  • 부식이나 마모로 생긴 작은 구멍에 고무 볼을 넣어 누설 부위를 막는 응급 조치법은 인젝션법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 파이프 래크상의 배관 배열방법을 설명한 것으로 거리가 먼 것은?

  1. 인정하는 파이프외측과외측의 간격을 75mm 이상으로한다
  2. 고온 배관에서 주로 사용하는 루프형 신축관은 파이프래크 상의 다른 배관보다 500-700mm정도 높게 배관한다.
  3. 관 지름이 클수록 온도가 높을수록 파이프 래크상의 중앙에 배열한다.
  4. 파이프 래크의 폭은 파이프에 보온, 보냉하는 경우는 보온, 보냉하는 두께를 가산하여 결정한다.
(정답률: 83%)
  • 파이프 래크상의 배관 배열 시, 관 지름이 크거나 온도가 높은 배관은 유지보수와 열팽창 고려 및 안전을 위해 중앙보다는 외곽이나 특정 위치에 적절히 배치하며, 무조건 중앙에 배열한다는 원칙은 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 공기 여과기의 종류 중 담배 연기나 5μm이하의 입자에 가장 효과가 있는 여과기는?

  1. 유닛형 건식 여과기
  2. 점성식 여과기
  3. 전자식 여과기
  4. 일반 건식 여과기
(정답률: 85%)
  • 전자식 여과기는 전기적인 힘(정전기 등)을 이용하여 담배 연기와 같이 $5\mu\text{m}$이하의 매우 미세한 입자를 포집하는 데 가장 효과적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 가스홀더에서 직접 홀더압을 이용해서 공급하는 가스공급 방법으로 대구경관이 필요하며 비용도 상승하게 되어 공급범위가 한정된 가스공급방식인 것은?

  1. 중앙 공급방식
  2. 고압 공급방식
  3. 혼합 공급방식
  4. 저압 공급방식
(정답률: 69%)
  • 저압 공급방식은 가스홀더의 자체 압력을 그대로 이용하여 공급하므로, 압력이 낮아 대구경 관로가 필요하고 비용이 많이 들어 공급 범위가 제한적이라는 특징이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 기계적(물리적) 세정방법에 대한 설명 중 틀린 것은?

  1. 물 분사기(water jet)세정법: 고압펌프를 설치 압송 하는 제트차를 사용해 고압의 가스 상태로 분사하여 스케일을 제거하는 방법
  2. 피그(pig)세정법: 탑조류, 열교환기, 가열로, 보일러배관에 사용하는 방법으로 세정액을 순환시켜 세정하는 방법
  3. 샌드 블라스트(sand blast)세정법: 공기압송장치 등으로 모래를 분사하여 스케일을 제거하는 방법
  4. 숏 블라스트(shot blast)세정법: 공기압송장치 등으로 강구(steel ball)를 분사하여 스케일을 제거하는 방법
(정답률: 78%)
  • 피그(pig)세정법은 세정액을 순환시키는 방법이 아니라, 피그라는 탄성체(물리적 도구)를 배관 내부에 통과시켜 물리적으로 긁어내는 세정법입니다.

    오답 노트
    물 분사기(water jet)세정법: 고압의 물을 분사하여 스케일을 제거하는 물리적 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 시퀀스 제어(Sequence control)를 설명한 것으로 가장 적절한 것은?

  1. 미리 정해놓은 순서에 따라 제어의 각 단계를 순차적으로 행하는 제어
  2. 미리 정해놓은 순서에 관계없이 불규칙적으로 제어의 각 단계를 행하는 제어
  3. 출력신호를 입력신호로 되돌아오게 하는 되먹임에 의하여 목표값에 따라 자동적으로 제어
  4. 입력신호를 출력신호로 되돌아오게 하는 피드백에 의하여 목표값에 따라 자동적으로 제어
(정답률: 93%)
  • 시퀀스 제어는 미리 정해진 순서와 조건에 따라 제어 단계가 순차적으로 진행되는 제어 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 설정한 목표값을 경계로 가동, 정지의 2가지 동작 중 하나를 취하여 동작시키는 제어는?

  1. 2위치 동작
  2. 다위치 동작
  3. 비례 동작
  4. PID동작
(정답률: 86%)
  • 설정한 목표값을 기준으로 가동(ON)과 정지(OFF)라는 두 가지 상태로만 제어하는 방식을 2위치 동작이라고 합니다.

    오답 노트
    비례 동작: 편차에 비례하여 조절량을 변화시키는 제어
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 용접 중 일산화탄소에 의한 중독 위험성이 가장 많은 것은?

  1. 서브머지드 용접
  2. 수동교류 용접
  3. CO2용접
  4. 불활성 가스 아크 용접
(정답률: 89%)
  • CO2용접은 보호 가스로 이산화탄소를 사용하며, 용접 과정에서 화학 반응으로 인해 일산화탄소가 발생하여 중독 위험이 가장 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 동력나사 절삭기 사용 시 안전수칙에 관한 설명으로 틀린 것은?

  1. 관을 척에 확실히 고정시킨다.
  2. 절삭된 나사부는 나사산이 잘 성형되었는지 맨손으로 만지면서 확인해 본다.
  3. 나사 절삭 시에는 주유구에 의해 계속 절삭유를 공급되도록 한다.
  4. 나사 절삭기의 정비 수리 등은 절삭기를 정지시킨 다음 행한다.
(정답률: 95%)
  • 절삭된 나사부는 날카롭기 때문에 맨손으로 만지면 베임 사고의 위험이 매우 큽니다. 반드시 전용 측정 도구를 사용하거나 안전 장구를 착용하여 확인해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 교류용접기는 무부하 전압이 70-80V정도로 비교적 높아 감전의 위험이 있으므로 이를 방지하기 위한 장치로 사용하는 것은?

  1. 리미트 스위치
  2. 2차 권선 장치
  3. 전격 방지 장치
  4. 중성점 접지 장치
(정답률: 89%)
  • 교류용접기는 무부하 전압이 높아 감전 시 치명적일 수 있으므로, 이를 방지하기 위해 무부하 전압을 안전한 수준으로 낮춰주는 전격 방지 장치를 반드시 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. LPG집단공급시설(배관 포함)의 기밀시험의 기준 압력은 몇MPa인가? (단, 프로판 가스를 기준으로 한다. )

  1. 1.6
  2. 1.8
  3. 16
  4. 18
(정답률: 59%)
  • LPG 집단공급시설의 기밀시험 기준 압력은 프로판 가스 기준으로 $1.8\text{ MPa}$를 적용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 제어요소 중 입력 변화와 동시에 출력이 시간지연 없이 목표치에 동시에 변화하며, 시간지연이 없다는 의미에서 0차 요소라고도 하는 것은?

  1. 적분요소
  2. 일차지연요소
  3. 고차지연요소
  4. 비례요소
(정답률: 84%)
  • 비례요소는 입력의 변화가 시간 지연 없이 즉각적으로 출력에 반영되는 제어 요소로, 응답 속도가 즉각적이기 때문에 0차 요소라고도 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 압축 공기 배관의 부품에 들어가지 않는 것은?

  1. 세퍼레이터(separator)
  2. 공기 여과기(air filters)
  3. 애프터 쿨러(after cooler)
  4. 사이어미즈 커넥션(siamese connection)
(정답률: 80%)
  • 압축 공기 배관 시스템은 공기를 압축하고 냉각하며 불순물을 제거하는 세퍼레이터, 공기 여과기, 애프터 쿨러 등으로 구성됩니다. 사이어미즈 커넥션은 주로 소방 호스 연결구에 사용되는 부품으로 압축 공기 배관과는 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 전기집집장치의 특성에 관한 설명 중 틀린 것은?

  1. 집진효율이 99.9% 이상이다.
  2. 압력손실이 적어 송풍기에 따른 동력비가 적게든다.
  3. 항진가스의 처리 가스량이 적어 소용량 집진시설에 적합하다.
  4. 각종 공기조화 장치나 병원의 수술실 등에서 많이 사용된다.
(정답률: 74%)
  • 전기집진장치는 미세 입자 제거 효율이 매우 높고 압력 손실이 적어 대량의 가스를 처리하는 대용량 집진시설에 매우 적합한 장치입니다.

    오답 노트
    항진가스의 처리 가스량이 적어 소용량 집진시설에 적합하다: 대용량 처리에 적합한 장치이므로 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 수격작용(water hammering)의 방지책이 아닌 것은?

  1. 관로에 조압수조를 설치한다.
  2. 관경을 작게 하고, 관내 유속을 낮춘다.
  3. 플라이휠을 설치하여 펌프 속도의 급변을 막는다.
  4. 밸브는 펌프 송출구 가까이에 설치하고, 밸브를 적당히 제어한다.
(정답률: 69%)
  • 수격작용을 방지하려면 관내 유속을 낮추어야 하며, 이를 위해서는 관경을 크게 하여 유속을 줄여야 합니다.

    오답 노트
    관경을 작게 하고: 관경이 작아지면 유속이 빨라져 수격작용이 심해지므로 틀린 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 설비 자동화 제어장치의 신호 전송 방법에서 최대 전송거리를 비교한 것으로 맞는 것은?

  1. 공압식＜유압식＜전기식
  2. 전기식＜유압식＜공압식
  3. 공압식＜전기식＜유압식
  4. 유압식＜전기식＜공압식
(정답률: 89%)
  • 신호 전송 거리의 효율성은 전기적 신호가 가장 빠르고 손실이 적어 가장 길며, 공압식이 가장 짧습니다. 따라서 전송 거리 순서는 공압식 < 유압식 < 전기식 순입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 풍량은 8m3/min이고 풍속은 10m/min 일 때 집진용 덕트의 크니(단면적)는 몇 m2 인가? (단, 마찰 손실에 대한 영향은 무시한다.)

  1. 8
  2. 80
  3. 0.8
  4. 1
(정답률: 57%)
  • 풍량은 단면적과 풍속의 곱으로 계산되므로, 단면적은 풍량을 풍속으로 나누어 구할 수 있습니다.
    ① [기본 공식] $A = \frac{Q}{V}$
    ② [숫자 대입] $A = \frac{8}{10}$
    ③ [최종 결과] $A = 0.8$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의구분

21. 그림과 같이 배관에 직접 접합하는 배관 지지대로서 주로 배관의 수평부나 곡관부에 사용되는 지지장치 명칭은?

  1. 파이프 슈(pipe shoe)
  2. 앵커(anchor)
  3. 리지드 서포트(rigid support)
  4. 콘스탄트 행거(Constant hanger)
(정답률: 82%)
  • 배관의 수평부나 곡관부에서 배관을 직접 지지하여 하중을 분산시키고 보온재를 보호하기 위해 사용하는 지지장치는 파이프 슈(pipe shoe)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 최고 사용압력이 6.5MPa의 배관에서 SPPS을 사용하는 경우, 인장 강도가 380MPa 일 때 안전율을 4로 하면 다음 스케줄 번호 중 가장 적합한 것은?

  1. 40
  2. 80
  3. 100
  4. 120
(정답률: 72%)
  • 허용 응력을 기준으로 배관의 최소 두께를 계산하여 적절한 스케줄 번호를 선정하는 문제입니다.
    ① [기본 공식] $\sigma = \frac{P \times D}{2t}$ (허용 응력 = $\frac{압력 \times \text{외경}}{2 \times \text{두께}}$)
    ② [숫자 대입] 허용 응력 $\sigma = \frac{380}{4} = 95 \text{ MPa}$이므로, $$t = \frac{6.5 \times D}{2 \times 95}$$
    ③ [최종 결과] 계산된 최소 두께 $t$를 만족하는 가장 적합한 스케줄 번호는 80입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 일반적으로 PS관이라고 불리며, PS강선을 긴장해서 감아 붙이 뒤 관의 원주방형으로 압축 응력을 부여하여 내외압에 의해서 일어나는 인장응력과 상쇄할 수 있게 제작된 특수관은?

  1. 규소 청동관
  2. 폴리부틸렌관
  3. 석면 시멘트관
  4. 프리스트레스드 콘트리트관
(정답률: 80%)
  • 프리스트레스드 콘크리트관(PS관)은 PS강선을 긴장시켜 관의 원주 방향으로 압축 응력을 미리 부여함으로써, 내부 압력으로 인해 발생하는 인장 응력을 상쇄시켜 강도를 높인 특수관입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 비중이 작고 열 및 전기의 전도도가 높으며 용접이 잘 되고 고순도의 것일수록 내식성 및 가공성이 좋아지므로 이음매 없는 관과 용접관이 있고 화학공업용 배관, 열교환기 등에 적합한 것은?

  1. 석면 시멘트관
  2. 염화 비닐관
  3. 강관
  4. 알루미늄관
(정답률: 81%)
  • 알루미늄관은 비중이 작고 열 및 전기 전도도가 매우 높으며, 고순도일수록 내식성과 가공성이 뛰어나 화학공업용 배관이나 열교환기에 적합한 재료입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 신축이음에서 고압에 견디며 고장도 적으나, 설치공간을 많이 차지하며 고압증기의 옥외 배관에 많이 쓰이는 것은?

  1. 루프형
  2. 슬리브형
  3. 벨로스형
  4. 볼조인트형
(정답률: 83%)
  • 루프형 신축이음은 배관을 루프 모양으로 굽혀 열팽창을 흡수하는 방식으로, 고압에 강하고 고장이 적지만 설치 공간을 많이 차지하여 주로 옥외 고압증기 배관에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 천연고무와 비슷한 성질을 가진 합성고무로서 천연고무보다 더 우수한 성질을 가지고 있으며, 내열도는 약 -40~121℃사이의 값을 가지고 있는 패킹 재료는?

  1. 펠트
  2. 석면
  3. 네오프렌
  4. 테프론
(정답률: 81%)
  • 네오프렌은 천연고무의 성질을 유지하면서도 내열성, 내유성, 내후성이 더 우수한 합성고무로, 약 $-40 \sim 121^{\circ}C$ 범위의 내열도를 가져 패킹 재료로 널리 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 유리면 벌크를 입상(granule)화시킨 제품으로 주택의 천정, 마루바닥의 보온 단열 등에 사용되며 사용온도가 500℃ 인 보온재는?

  1. 산면(loose wool)
  2. 블로 울(blow wool)
  3. 펠트(felt)
  4. 탄산 마그네슘(MgCO3)
(정답률: 68%)
  • 블로 울(blow wool)은 유리면 벌크를 입상(granule)화시킨 제품으로, 주택의 천정이나 마루바닥의 보온 단열재로 사용되며 약 $500^{\circ}\text{C}$ 정도의 내열성을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 폴리부틸렌(PB)관 이음쇠에 관한 설명으로 올바른 것은?

  1. PB관에 PB관을 연결시 나사이음이나 용접이음이 필요하다.
  2. 이음쇠 안쪽에 내장된 그래브링과 0링을 이용한 용접접합이다.
  3. 이종관과의 접합시는 커넥터 및 어댑터를 사용, 나사이음을 한다.
  4. 스터드 앤드를 이용한 플랜지 이음을 하는 것이 일반적이다.
(정답률: 54%)
  • 폴리부틸렌(PB)관은 전용 이음쇠를 사용하여 간편하게 접합하며, 금속관 등 다른 재질의 관과 연결할 때는 커넥터나 어댑터를 사용하여 나사이음 방식으로 접합합니다.

    오답 노트
    나사이음/용접이음 불필요, 그래브링과 O링을 이용한 기계적 접합, 플랜지 이음은 일반적이지 않음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 증기트랩(steam trap)을 그 작동원리에 따라 분류하면 온도 조절식 트랩, 열역학적 트랩, 그리고 기계적 트랩으로 분류한다. 이 중 열역학적 트랩에 해당하는 것은?

  1. 벨로우즈형
  2. 디스크형
  3. 버킷형
  4. 바이메탈형
(정답률: 61%)
  • 증기트랩 중 디스크형은 증기와 응축물의 유속 차이 및 압력 변화를 이용하는 대표적인 열역학적 트랩입니다.

    오답 노트
    벨로우즈형, 바이메탈형: 온도 조절식
    버킷형: 기계적 트랩
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 밸브 내부는 버퍼(buffer)와 스프링(spring)이 설치되어 있고 바이패스 밸브 기능도 하는 체크밸브는?

  1. 리프트형(lift type) 체크밸브
  2. 스윙형(swing type) 체크밸브
  3. 푸트형(foot type) 체크밸브
  4. 해머리스형(hammer less type) 체크밸브
(정답률: 72%)
  • 해머리스형(hammer less type) 체크밸브는 밸브 내부에 버퍼와 스프링이 설치되어 있어 수격 작용(water hammer)을 방지하며, 바이패스 밸브 기능을 겸하고 있는 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 플랜지를 관과 이음하는 방법에 따라 분류할 때 이에 해당하지 않는 것은?

  1. 소켓 용접형
  2. 랩 조인트 형
  3. 나사 이음형
  4. 바이패스형
(정답률: 83%)
  • 플랜지 이음 방법에는 소켓 용접형, 랩 조인트 형, 나사 이음형, 슬립온 형 등이 있으며, 바이패스형은 유체의 흐름을 우회시키는 배관 구성 방식이지 플랜지 체결 방법이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 배관계획에 있어 관 종류의 선택시 고려해야 할 조건 중 가장 거리가 먼 것은?

  1. 관내 유체의 화학적 성질
  2. 관내 유체의 온도
  3. 관내 유체의 압력
  4. 관내 유체의 경도
(정답률: 83%)
  • 배관 재질 선택 시에는 유체의 부식성(화학적 성질), 온도, 압력 등 물리·화학적 특성을 고려해야 하며, 경도는 주로 고체 재료의 단단함을 나타내는 성질로 유체의 선택 조건과는 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 일반적으로 배관계에 발생하는 진동을 억제하는 경우에 사용하는 배관 지지장치로 가장 적합한 것은?

  1. 스토퍼
  2. 리지드 행거
  3. 앵커
  4. 브레이스
(정답률: 84%)
  • 브레이스는 배관의 횡방향 진동이나 흔들림을 억제하여 배관 시스템의 안정성을 확보하는 데 가장 적합한 지지장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 강관의 종류와 KS 규격 기호가 맞는 것은?

  1. SPHT: 고압 배관용 탄소강관
  2. SPPH: 고온 배관용 탄소강관
  3. STHA: 저온 배관용 탄소강관
  4. SPPS: 압력 배관용 탄소강관
(정답률: 83%)
  • KS 규격에 따라 압력 배관용 탄소강관의 기호는 SPPS(Steel Pipe for Pressure Service)를 사용합니다.

    오답 노트
    SPHT: 고온 배관용 탄소강관
    SPPH: 배관용 탄소강관(일반용)
    STHA: 고온 배관용 합금강관
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 펌프의 배관에 관한 설명으로 틀린 것은?

  1. 토출쪽은 압력계를 설치한다.
  2. 흡입쪽은 진공계나 연성계를 설치한다.
  3. 흡입쪽 수평관은 펌프쪽으로 올림구배한다.
  4. 스트레이너는 펌프 토출쪽 끝에 설치한다.
(정답률: 92%)
  • 스트레이너는 펌프 내부로 이물질이 유입되어 임펠러나 밸브가 손상되는 것을 방지하기 위해 반드시 펌프 흡입쪽에 설치해야 합니다.

    오답 노트
    토출쪽 압력계 설치: 토출 압력 확인을 위해 필수적임
    흡입쪽 진공계 설치: 흡입 압력 및 공동현상 확인을 위해 필요함
    흡입쪽 올림구배: 공기 고임을 방지하여 캐비테이션을 막기 위함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 강관을 4조각 내어 중심각이 90° 마이터관을 만들려 할 때 절단각은 몇 도 인가?

  1. 7.5
  2. 11.25
  3. 15
  4. 22.5
(정답률: 73%)
  • 마이터관 제작 시 절단각은 중심각을 (조각 수 - 1)의 2배로 나누어 계산합니다.
    ① [기본 공식] $\text{절단각} = \frac{\text{중심각}}{(\text{편수} - 1) \times 2}$
    ② [숫자 대입] $\text{절단각} = \frac{90}{(4 - 1) \times 2}$
    ③ [최종 결과] $\text{절단각} = 15$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 비금속 배관재료에 대한 일반적인 이음방법이 올바르게 짝지어진 것은?

  1. 경질 염화비닐 관 - 기볼트 이음
  2. 석면 시멘트 관 - 고무링 이음
  3. 폴리 에틸렌 관 - 용착 슬리브 이음
  4. 콘크리트 관 - 심플렉스 이음
(정답률: 81%)
  • 폴리 에틸렌 관은 열을 가해 접합하는 용착 슬리브 이음 방식을 사용합니다.

    오답 노트
    경질 염화비닐 관: 접착제 또는 용제 접합
    석면 시멘트 관: 소켓 이음 등
    콘크리트 관: 소켓 이음 또는 밴드 이음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 동관의 납땜 이음시 사용하는 공구로서 절단된 관 끝부분의 단면을 정확한 원으로 만들기 위하여 사용하는 공구는?

  1. 플레어링 툴
  2. 사이징 툴
  3. 봄볼
  4. 턴핀
(정답률: 88%)
  • 동관 납땜 이음 시, 절단된 관 끝부분의 단면을 정확한 원형으로 다듬어 정밀도를 높이는 데 사용하는 공구는 사이징 툴입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 동력나사 절삭기에 관한 설명 중 옳은 것은?

  1. 다이헤드식은 관의 절단, 나사절삭은 가능하나 거스러미 제거 작업은 못한다.
  2. 오스터식은 지지로드를 이용하여 절삭기를 수동으로 이송 하며 구조가 복잡하고, 관경이 큰 것에 주로 사용된다.
  3. 오스터식, 호브식, 램식, 다이헤드식의 네가지 종류가 있다.
  4. 호브식은 나사절삭용 전용 기계이지만 호브와 파이프커터를 함께 장치하면 관의 나사절삭과 절단을 동시에 할수 있다.
(정답률: 79%)
  • 호브식은 기본적으로 나사절삭 전용 기계이지만, 호브와 파이프커터를 함께 장치함으로써 관의 나사절삭과 절단을 동시에 수행할 수 있는 특징이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 콘크리트관의 콤포 이음시 시멘트와 모래의 배합비인 콤포 배합비(시멘트:모래)와 수분의 양으로 가장 적합한 것은?

  1. 1:2이고 수분의 양은 약 17%
  2. 1:1이고 수분의 양은 약 17%
  3. 1:2이고 수분의 양은 약 45%
  4. 1:1이고 수분의 양은 약 45%
(정답률: 90%)
  • 콘크리트관의 콤포 이음 시 표준적인 시멘트와 모래의 배합비는 1:1이며, 적절한 강도와 작업성을 위해 수분 함량은 약 17%로 유지하는 것이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의구분

41. 주철 파이프 접합시 녹은 납이 비산하여 몸에 화상을 입게 되는 주원인은?

  1. 접합부에 수분이 있기 때문에
  2. 녹은납의 온도가 낮기 때문에
  3. 녹은납의 온도가 높기 때문에
  4. 인납 성분에 Pb함량이 너무 많기 때문에
(정답률: 91%)
  • 접합부에 수분이 남아있을 경우, 고온의 녹은 납이 닿는 순간 수분이 급격히 기화하며 팽창하여 납이 사방으로 튀는 비산 현상이 발생해 화상을 입게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 열량의 단위인 1[J]의 설명으로 가장 정확한 것은?

  1. 1N의 힘을 작용시켜 1m이동시켰을 때 일에 상당하는 열량이다.
  2. 1Pa의 힘을 작용시켜 1m 이동시켰을 때 일에 상당하는 열량이다.
  3. 매초 1W의 공률을 발생하는 힘이다.
  4. 매초 1Pa의 압력을 발생하는 힘이다.
(정답률: 81%)
  • 에너지의 단위인 줄(J)은 힘(N)과 이동 거리(m)의 곱으로 정의되는 일의 양과 같습니다.

    오답 노트
    1Pa의 힘: Pa는 압력의 단위이므로 부적절함
    매초 1W의 공률: 이는 전력 또는 일률의 정의임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 용접에서 피복제의 중요한 작용이 아닌 것은?

  1. 용착금속에 필요한 합금 원소를 첨가시킨다.
  2. 아크를 안정하게 한다.
  3. 스패터의 발생을 적게 한다.
  4. 용착 금속을 급냉시킨다.
(정답률: 88%)
  • 피복제는 아크를 안정시키고, 스패터를 방지하며, 필요한 합금 원소를 첨가하는 역할을 합니다. 하지만 용착 금속의 급냉은 조직을 취약하게 만들어 균열을 유발하므로, 오히려 서냉시켜 품질을 높이는 것이 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 정격2차 전류 200A, 정격 사용률이 50%인 아크 용접기로 150A의 용접전류를 사용시 허용 사용률은 약 몇%인가?

  1. 53
  2. 65
  3. 71
  4. 89
(정답률: 50%)
  • 용접기의 사용률은 전류의 제곱에 반비례한다는 원리를 이용하여 계산합니다.
    ① [기본 공식] $D_{2} = D_{1} \times (\frac{I_{1}}{I_{2}})^{2}$
    ② [숫자 대입] $D_{2} = 50 \times (\frac{200}{150})^{2}$
    ③ [최종 결과] $D_{2} = 88.89$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 토치 대신 가늘고 긴 강관(안지름 3.2mm~6mm, 길이 1.5~3m)을 사용하여 이 강관에 산소를 공급하여 그 강관이 산화 연소할 때의 반응열로 금속을 절단하는 방법은?

  1. 가스 가우징(gas gouging)
  2. 스카핑(scarfing)
  3. 산소창절단(oxygen lance cutting)
  4. 산소아크절단(oxygen arc cutting)
(정답률: 64%)
  • 가늘고 긴 강관에 산소를 공급하여 강관 자체가 산화 연소될 때 발생하는 반응열로 금속을 절단하는 방식은 산소창절단(oxygen lance cutting)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 수냉 동판을 용접부의 양편에 부착하고 용융된 슬래그속에서 전극와이어를 연속적으로 송급하여 용융슬래그 내를 흐르는 저항열에 의하여 전극와이어 및 모재를 용융접합시키는 용접법은?

  1. 일렉트로 슬래그 용접
  2. 서브머지드 아크 용접
  3. 테르밋 용접
  4. 전자빔 용접
(정답률: 55%)
  • 수냉 동판을 사용하고 용융 슬래그 내의 저항열을 이용하여 전극 와이어와 모재를 접합시키는 방식은 일렉트로 슬래그 용접의 핵심 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 그림과 같은 입체배관도에 대한 평면도로 맞는 것은?

(정답률: 67%)
  • 입체 배관도 를 위에서 내려다본 평면도로 변환하면, 배관의 굴곡 지점이 원형 기호로 표시되며 A지점과 B지점의 연결 관계가 나타나는 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

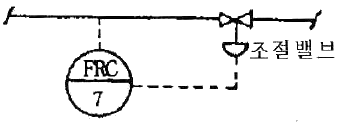

48. 다음의 계장계통 도면에서 FRC가 의미하는 것은?

  1. 수위 기록 조절계
  2. 유량 기록 조절계
  3. 압력 기록 조절계
  4. 온도 기록 조절계
(정답률: 82%)
  • 계장 도면의 약어에서 F는 Flow(유량), R은 Recording(기록), C는 Controlling(조절)을 의미하므로, FRC는 유량 기록 조절계를 뜻합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 입체 배관도로 작도하는 도면으로서 배관의 일부분만을 작도한 도면으로 부분제작을 목적으로 하는 도면은?

  1. 입면 배관도
  2. 입체 배관도
  3. 부분 배관도
  4. 평면 배관도
(정답률: 95%)
  • 배관의 전체가 아닌 일부분만을 작도하여 부분적인 제작을 목적으로 하는 도면은 부분 배관도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 용접기호 중 현장 용접기호 표시 기호는?

(정답률: 74%)
  • 용접 기호에서 현장 용접(Field Weld)은 기호의 꺾임점(접점)에 깃발 모양의 표시를 하여 구분합니다. 따라서 깃발 표시가 포함된 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 배관의 라인번호 결정은 배관도면의 작도와 재료의 집계나 현장조립 및 보전에 효과적이므로 일관성을 갖는 것이 중요하다. 아래의 라인번호에서 틀리게 설명된 것은?

  1. 2B: 관의 호칭지름
  2. S115: 유체의 종류ㆍ상태, 배관계의 식별(배관번호)
  3. A10: 배관계의 시방
  4. H20: 관의 종류
(정답률: 67%)
  • 배관 라인번호의 일반적인 구성 체계에서 각 항목의 의미를 분석하면 다음과 같습니다.
    2B는 관의 호칭지름, S115는 유체의 종류 및 배관번호, A10은 배관계의 시방을 나타냅니다. 따라서 H20을 관의 종류라고 설명한 것은 틀린 분석입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 가상선의 용도로 틀린 것은?

  1. 인접 부분의 참고로 표시하는데 사용한다.
  2. 가공 전 또는 가공 후의 모양을 표시하는데 사용 한다.
  3. 도시된 단면의 앞 쪽에 있는 부분을 표시하는데 사용한다.
  4. 대상물의 보이지 않는 부분의 모양을 표시하는데 사용한다.
(정답률: 57%)
  • 가상선은 참고 표시, 가공 전후의 모양, 단면 앞쪽의 부분 등을 표시하는 데 사용되는 선입니다.

    오답 노트
    대상물의 보이지 않는 부분의 모양을 표시하는 것: 숨은선(파선)의 역할입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 아래와 같은 배관도시 기호의 종류는?

  1. 글로브 밸브
  2. 밸브 일반
  3. 게이트 밸브
  4. 전동 밸브
(정답률: 86%)
  • 제시된 기호는 밸브 기호 중앙에 검은색 원이 표시된 형태로, 이는 유량 조절이 가능한 글로브 밸브를 나타내는 표준 배관도시 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 파이프 내에 흐르는 유체의 종류별 표시기호 설명으로 틀린 것은?

  1. 공기: A
  2. 연료 가스: K
  3. 연료유: 0
  4. 증기: S
(정답률: 92%)
  • 파이프 내 유체 표시 기호에서 연료 가스는 일반적으로 G(Gas)로 표시하며, K는 연료 가스의 표준 기호가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 관리도에서 관리상한이 22.15, 관리하한이 6.85, =7.5일 때 시료군의 크기(n)는 얼마인가? (단, n=2일 때, A2=1.88, n=3일 때 A2=1.02, n=4일 때 A2=0.73, n=5일 때, A2=0.58이다. )

  1. 2
  2. 3
  3. 4
  4. 5
(정답률: 48%)
  • $\overline{X}$ 관리도의 관리한계선 공식을 이용하여 시료군의 크기 $n$을 구하는 문제입니다.
    ① [기본 공식] $UCL = \overline{\overline{X}} + A_{2}\overline{R}$
    ② [숫자 대입] $22.15 = \frac{22.15 + 6.85}{2} + A_{2} \times 7.5$
    $$22.15 = 14.5 + 7.5A_{2}$$
    $$7.5A_{2} = 7.65$$
    $$A_{2} = 1.02$$
    ③ [최종 결과] $A_{2} = 1.02$ 일 때 시료군의 크기 $n = 3$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 200개 들이 상자가 15개 있다. 각 상자로부터 제품을 랜덤하게 10개씩 샘플링 할 경우, 이러한 샘플링 방법을 무엇이라 하는가?

  1. 계통 샘플링
  2. 취락 샘플링
  3. 층별 샘플링
  4. 2단계 샘플링
(정답률: 76%)
  • 전체 모집단을 상자라는 층(Stratum)으로 나누고, 각 층에서 일정 수의 샘플을 무작위로 추출하는 방식은 층별 샘플링에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 어떤 측정법으로 동일 시료를 무한횟수 측정하였을 때 데이터 분포의 평균치와 모집단 참값과의 차를 무엇이라 하는가?

  1. 편차
  2. 신뢰성
  3. 정확성
  4. 정밀도
(정답률: 78%)
  • 측정값들의 평균과 모집단의 참값 사이의 차이는 측정의 '정확성(Accuracy)'을 나타내는 지표입니다.

    오답 노트
    정밀도: 측정값들끼리 얼마나 서로 밀집되어 있는가의 정도
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 중 신제품에 대한 수요예측방법으로 가장 적절한 것은?

  1. 시장조사법
  2. 이동평균법
  3. 지수평활법
  4. 최소자승법
(정답률: 92%)
  • 신제품은 과거의 데이터가 없으므로 정량적 분석보다는 소비자 설문이나 전문가 의견을 듣는 정성적 방법인 시장조사법이 가장 적절합니다.

    오답 노트
    이동평균법, 지수평활법, 최소자승법: 과거 데이터를 기반으로 하는 시계열 분석법
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. ASME(American Society of Mechanical Engineers)에서 정의하고 있는 제품 공정 분석표에 사용되는 기호 중 “저장(storage)"을 표현한 것은?

  1. ○
  2. D
  3. □
  4. ▽
(정답률: 87%)
  • ASME 공정 분석 기호에서 저장(Storage)은 역삼각형 기호인 ▽로 표시합니다.

    오답 노트
    ○: 작업(Operation)
    D: 지연(Delay)
    □: 검사(Inspection)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 사내표준을 작성할 때 갖추어야 할 요건으로 옳지 않은 것은?

  1. 내용이 구체적이고 주관적일 것
  2. 장기적 방침 및 체계하에서 추진할 것
  3. 작업표준에는 수단 및 행동을 직접 제시할 것
  4. 당사자에게 의견을 말하는 기회를 부여하는 절차로 정할 것
(정답률: 77%)
  • 사내표준은 누구나 동일하게 해석하고 적용할 수 있도록 내용이 구체적이고 객관적이어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
