1과목: 배관시공 및 안전관리
1. 연소반응시 발생하는 현상이 아닌 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)
- 산화반응
- 폭발반응
- 열분해
- 환원반응
2. 옥내소화전의 저수탱크 용량 설명으로 가장 적합한 것은?
- 소화전 1개당의 방수량이 130ℓ/min을 20분간 이상 방수할 수 있는 용량
- 소화전 1개당의 방수량이 150ℓ/min을 30분간 이상 방수할 수 있는 용량
- 소화전 1개당의 방수량이 160ℓ/min을 1시간 이상 방수할 수 있는 용량
- 소화전 1개당의 방수량이 100ℓ/min을 2시간 이상 방수할 수 있는 용량
3. 사이클론 집진기의 치수 설정시 유의사항으로 틀린 것은?
- 사이클론의 내면은 부자연적인 유체의 난류를 피하기 우해 가급적 매끄럽게 처리한다.
- 사이클론의 하단은 원추부로 끝내지 말고 집진실을 설치한다.
- 큰 함진풍량을 처리하는 경우에는 소형 사이클론 몇 개를 직렬로 조합한다.
- 더블클론, 테트라클론, 멀티클론을 선택할 때, 분진의 성질, 희망집진율, 설비의 용적을 고려하여 결정한다.
4. 공기조화방식의 분류에서 물-공기방식에 속하지 않는 것은?
- 덕트 병용 팬코일 유닛 방식
- 이중 덕트 방식
- 유인 유닛 방식
- 덕트 병용 복사 냉방 방식
5. 급수설비에서 많이 발생하는 수격작용 방지법으로 틀린 것은?
- 관경을 작게 하고 유속을 빠르게 한다.
- 수전류 등의 폐쇄하는 시간을 느리게 한다.
- 굴곡배관을 억제하고 될 수 있는 대로 직선 배관으로 한다.
- 기구류 가까이에 공기실을 설치한다.
6. 화학배관설비에서 화학장치용 재료의 구비조건이 아닌 것은?
- 접촉 유체에 대하여 내식성이 클 것
- 가공이 용이하고 가격이 쌀 것
- 크리프(creep) 강도가 적을 것
- 저온에서 재질의 열화가 없을 것
7. 제조공장에서 정제된 가스를 저장하여 가스 품질을 균일하게 유지하면서 제조량과 수요량을 조절하는 장치는?
- 가스홀더
- 정압기
- 집진장치
- 계량기
8. 유체를 증기 또는 장치 중의 폐열 유체로 가열하여 필요한 온도까지 상승시키기 위하여 사용하는 열교환기는?
- 예열기
- 가열기
- 재비기
- 증발기
9. 배관의 단열공사를 실시하는 목적이 아닌 것은?
- 열에 대한 경제성을 높인다.
- 온도조절과 열량을 낮춘다.
- 온도변화를 제한한다.
- 화상 및 화재방지를 한다.
10. 도시가스 부취(付臭) 설비에서 증발식 부취에 대한 설명으로 틀린 것은?
- 부취제의 증기를 가스 흐름 중에 혼합하는 방식으로 시설비가 싸다.
- 설치장소는 압력 및 온도의 변화가 적고 관내의 유속이 빠른 곳이 적당하다.
- 부취제 첨가율을 일정하게 유지할 수 있으므로 가스량 변동이 큰 대규모 설비에 사용된다.
- 바이패스 방식을 이용하므로 가스량의 변화로 부취제 농도를 조절하여 조절범위가 한정되고 혼합 부취제는 쓸 수 없다.
11. 배수관에 트랩을 설치하는 목적은?
- 유체의 역류를 촉진하기 위해 설치한다.
- 배수를 잘 되게 하기 위해 설치한다.
- 유취, 유해 가스의 역류를 방지하기 위해 설치한다.
- 세정작용이 잘되게 하기 위해 설치한다.
12. LPG(Liquefied Petroleum Gas)의 성분에 속하지 않는 것은?
- 프로판(C3H8)
- 부탄(C4H10)
- 프로필렌(C3H6)
- 메탄(CH4)
13. 일반적인 경우 중앙식 급탕기와 비교한 개별식 급탕법의 장점으로 가장 적합한 것은?
- 배관길이가 짧아 열손실이 적다.
- 값싼 중유, 방카 C유 등의 연료를 사용하여 급탕비가 적게 든다.
- 대규모 설비이므로 열효율이 좋다.
- 기계실에 설치되므로 관리가 쉽다.
14. 배관설비 화학 세정약품으로 스케일 용해력은 작지만 금속과 반응된 후 금속염으로서 방청제가 되기 때문에 샌드블라스트 등의 물리적 세정이나 페이스트 세정 후의 방청제로 적합한 세정제는?
- 인산
- 유기산
- 질산
- 구연산
15. 세면용 온수를 공급하기 위해 급탕탱크 내에 있는 10℃ 온수 40ℓ의 물 전량을 40℃로 올리고자 한다. 이때 필요로 하는 열량은 약 몇 kcal인가?
- 300
- 1200
- 2000
- 2800
16. 배관의 상하 이동을 허용하면서 관 지지력을 일정하게 한 것으로 추를 이용한 중추식과 스프링을 이용한 스프링식이 있는 행거는?
- 콘스턴트 행거
- 리지드 행거
- 스프링 행거
- 터언버클
17. 중량물을 인력(人力)에 의해 취급할 때 일반적인 주의 사항으로 틀린 것은?
- 들어 올릴 때는 가급적 허리를 내리고 등을 펴서 천천히 올린다.
- 안정하지 못한 곳에 내려놓지 말 것이며, 높은 곳에 무리하게 올려놓지 않는다.
- 공동 작업을 할 때는 체력이나 기능 수준이 상대방과 전혀 다른 사람을 선택하여 운반한다.
- 운반하는 통로는 미리 정돈해 놓고, 힘겨운 물건은 기중기나 운반차를 이용한다.
18. 정화조 시설의 부패 정화조 유입구에 T자관을 설치하는 가장 중요한 이유로 맞는 것은?
- 오수면의 흔들림을 줄이고 오수에 공기가 섞이는 것을 방지하기 위하여
- 공기를 원활히 공급하여 부패를 촉진시키기 위하여
- 호기성 박테리아의 촉진을 위하여
- 오수의 유입을 원활히 하기 위하여
19. 다음 중 방열기 설치 방법으로 옳은 것은?
- 방열기를 벽에서 50~65mm 정도 간격으로 설치한다.
- 방열기를 벽체내에 은폐 설치시 전체 방열량 중 50~70%가 손실된다.
- 방열기는 대류작용을 위하여 바닥에서 75mm 간격으로 설치한다.
- 방열기는 외기를 접하지 않는 창문 반대쪽에 설치한다.
20. 자원 에너지의 한계로 여러 가지 에너지 회수법이 도입되었다. 그 중 배수열을 회수하기 위해 밀봉된 용기와 위크(wick)구조체 및 증기공간으로 구성되며, 길이 방향으로 증발부, 단열부 및 응축부로 구성된 장치는?
- 콤펙트(compact) 열교환기
- 히트 파이프(heat pipe)
- 쉘 튜브(shell and tube) 열교환기
- 팬 코일 유닛(fan coil unit)
2과목: 배관공작 및 재료
21. 가스용접과 절단시 안전사항에 대한 설명으로 틀린 것은?
- 용기는 뉘어 두거나 굴리는 등 충동, 충격을 주지 않는다.
- 가스호스 연결부에 기름이 묻지 않도록 한다.
- 가스용기는 화기에서 1m 정도 떨어지게 한다.
- 직사광선이 없는 곳에 가스용기를 보관한다.
22. 플랜트 배관의 용접 부위에 대한 비파괴 검사 종류가 아닌 것은?
- X-ray 검사
- 육안 검사
- 자기탐상 검사
- 연신율 검사
23. 관에 나사내기 작업시 주의사항으로 틀린 것은?
- 관은 커터로 절단하며, 버(burr)는 손으로 제거한다.
- 나사부의 길이는 필요길이 이상 길게 하지 않는다.
- 동력 나사절삭기 척은 사용 후 반드시 척을 열어둔다.
- 나사 내는 공구로 정확히 나사산을 만들어 접합하고 접합 후 나사산이 1~1.5산 정도 남도록 한다.
24. 보기 그림과 같이 대형덕트에 사용하는 댐퍼의 명칭은?
- 1매 댐퍼
- 다익 댐퍼
- 스프리트 댐퍼
- 방화 댐퍼
-
CBT문제은행AI2026-04-28 10:49
제시된 이미지
와 같이 여러 개의 날개(Blade)가 축에 연결되어 공기량을 조절하는 댐퍼는 다익 댐퍼입니다. 대형 덕트에서 풍량 조절 효율을 높이기 위해 사용됩니다.
25. 25A강관의 배관길이를 80cm로 하려고 한다. 관의 양쪽에 90°엘보우 2개를 사용할 때 파이프 실제 길이는 얼마인가? (단, 엘보우 단면까지 길이는 38mm, 나사가 물리는 최소 길이는 15mm이다.)
- 754mm
- 838mm
- 785mm
- 815mm
27. 연관의 접합방법 중 플라스탄 접합의 설명으로 맞는 것은?
- 주석(40%)와 납(60%)의 합금을 녹여 연관을 접합하는 방식이다.
- “T”형 지관 및 지각 엘보우 모양에는 사용이 안된다.
- 수도설비에는 수압에 약하므로 적용 불가능하다.
- 직선부위는 물론 Y-관 등에는 적절한 접합방법이 없어 적용하기가 곤란하다.
28. 2개의 플랜지, 2개의 고무링 및 1개의 슬리브로 구성되어 있는 기볼트 이음의 접합방법에 사용되는 관은?
- 강관
- 주철관
- 석면시멘트관
- 폴리에틸렌관
30. 관지름 20mm 이하의 동관을 이음할 때, 기계의 점검 보수등 기타 관을 떼어내기 쉽게 하기 위한 동관의 이음 방법은?
- 플레어 이음
- 슬리이브 이음
- 플랜지 이음
- 사이징 이음
31. 주철관의 기계식 접합에 대한 설명으로 틀린 것은?
- 가스 배관용으로 우수하며 고무링과 칼라만을 이용하여 접합한다.
- 150mm 이하의 수도관용으로 소켓 접합과 플랜지 접합법의 장점을 취한 방법이다.
- 지진, 기타 외압에 대한 굽힘성이 풍부하여 다소의 굴곡에도 누수되지 않는다.
- 작업이 간단하며 수중 작업도 용이하다.
32. 내부용적 40ℓ의 산소병에 90kgf/cm2의 압력이 게이지에 나타났다면 이때 산소병에 들어있는 산소의 량은?
- 9000ℓ
- 3600ℓ
- 4000ℓ
- 5200ℓ
33. 강관용 파이프 벤딩 머신에 관한 설명으로 틀린 것은?
- 램과 로터리식으로 구분되며 그 중 현장용으로 많이 쓰이는 것은 로터리식이다.
- 로터리식은 관에 심봉을 넣고 구부리는 방식이다.
- 로터리식 파이프 벤딩머신으로 구부릴 수 있는 관의 구부림 반경은 고나경의 2.5배 이상이어야 한다.
- 램식은 수동식과 동력식으로 구분된다.
35. 강관의 용접접합에서 슬리브 이음시 슬리브 길이는 접합하고자 하는 강관 지름의 몇 배 정도가 가장 적합한가?
- 0.5배
- 0.5~1배
- 1.2~1.7배
- 3.0배
37. 강관의 용접이음 방법에 대한 설명 중 틀린 것은?
- 맞대기 용접을 하기 위해서는 관 끝을 베벨 가공한다.
- 슬리브 용접이음은 누수 될 염려가 가장 크다.
- 플랜지 이음은 주로 65A 이상의 관에 주로 사용한다.
- 플랜지 이음의 볼트 길이는 완전히 조인 후 1~2산 남도록 한다.
38. 도관(陶管)에 대한 설명이 틀린 것은?
- 점토를 주원료로 만든다.
- 보통관은 농업용, 일반 배수용으로 사용한다.
- 후관은 도시 하수관용, 철도 배수관용으로 사용한다.
- 보통 직관의 호칭지름은 50A~100A까지이고, 두꺼운 직관은 100A~500A까지 있다.
3과목: 배관제도
41. 그림과 같은 입체도의 화살표 방향이 정면이고 좌우 대칭일 때 우측면도로 가장 적합한 것은?
-
CBT문제은행AI
2026-04-25 22:32
제시된 입체도
에서 화살표 방향을 정면으로 보았을 때, 우측면도는 물체를 오른쪽에서 바라본 투영도입니다.
물체의 상단부는 둥근 곡면과 홈이 파여 있으며, 하단부는 원통형 몸체와 돌출된 부분이 있는 구조입니다. 이를 우측에서 투영하면
와 같이 상단의 곡선 형태와 하단의 단차 구조가 정확히 나타납니다.

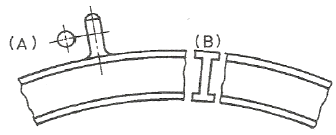

42. 그림과 같은 구조물의 도면에서 (A), (B)의 단면도의 명칭은?
- 온단면도
- 변환 단면도
- 회전도시 단면도
- 부분 단면도
43. 그림과 같은 용접 기호에서 a5는 무엇을 의미하는가?
- 다듬질 방법의 보조 기호
- 점 용접부의 용접 수가 5개
- 필렛 용접 목 두께가 5mm
- 루트 간격이 5mm
44. 보기와 같이 제3각법으로 정투상도를 작도할 때 누락된 평면도로 적합한 것은?
-
CBT문제은행AI
2026-04-25 22:33
제3각법에서 평면도는 정면도의 바로 위에 위치하며, 정면도와 우측면도의 형상을 종합하여 위에서 내려다본 모양을 그려야 합니다. 제시된 정면도의 경사면과 우측면도의 단차를 반영한
가 올바른 평면도입니다.
45. 그림과 같은 입체를 제 3각법으로 나타낼 때 가장 적합한 투상도는? (단, 화살표 방향을 정면으로 한다.)
-
CBT문제은행AI
2026-04-25 22:33
제3각법은 정면도, 평면도, 측면도를 배치하는 방법입니다. 화살표 방향을 정면으로 보았을 때, 정면도는 L자형 홈이 있는 직사각형, 평면도는 위에서 본 모습, 우측면도는 오른쪽에서 본 모습이 나타나는
가 가장 적합합니다.
47. 다음과 같은 배관의 등각 투상도(isometric drawing)를 평면도로 나타낸 것으로 맞는 것은?
의 배관 경로를 위에서 내려다본 평면도로 변환하면
와 같이 나타납니다.
49. 구리관에 대한 설명 중 틀린 것은?
- 담수에 대한 내식성은 크나 연수에는 부식된다.
- 아세톤, 휘발류 등 유기약품에는 침식되지 않는다.
- 가성소다 등 알카리성에 대한 내식성이 우수하다.
- 강관보다 인장 강도가 대단히 크다.
51. 패킹재료 선택시 고려사항으로 중요도가 가장 낮은 것은?
- 관내 유체의 온도, 압력, 밀도 등 물리적 성질
- 관내 유체의 부식성, 용해능력 등 화학적 성질
- 교체의 난이도, 진동의 유무 등 기계적 조건
- 사각형, 원형 등 형상적 조건
52. 염화 비닐관의 특성 설명으로 올바른 것은?
- 충격강도가 크다.
- 열팽창률이 작다.
- 관내 마찰 손실이 크다.
- 저온 및 고온에서 강도가 약하다.
53. 에이콘관 이라고 알려져 있으며 가볍고 부식 및 충격에 대한 저항이 크고 작업성이 편리하여 위생배관 및 난방배관에 활용되는 합성수지관은?
- 폴리에틸렌관
- 경질염화비닐관
- 가교화폴리에틸렌관
- 폴리부틸렌관
54. 무기질 단열재로 아스베스토스(asbestos)를 주원료로 하며 균열, 부서지는 일이 없어 선박 및 진동이 심한 곳에 사용하며 400℃ 이하의 파이프탱크, 노벽의 보온재로 적합한 것은?
- 석면
- 암면
- 규조토
- 탄산마그네슘
55. 관 표시에 대한 설명으로 틀린 것은?
- 관의 두께는 스케줄 번호(Sch)로 표시한다.
- 호칭지름 미터계는 A자를, 인치계는 B자를 붙여 부른다.
- 동관, 알루미늄관 등의 굵기 표시는 내경 기준이다.
- 관의 두께는 대체로 굵기와 종류에 따라 규격화되어 있다.
56. 염기성 탄산마그네슘 85%와 석면 15%를 배합하여 접착제로 약간의 점토를 섞은 다음 형틀에 넣고 압축성형하여 만든 것으로 250℃이하의 파이프, 탱크의 보냉용으로 사용하는 보온재는?
- 암면(岩綿)
- 규산칼슘 보온재
- 산면(loose wool)
- 탄산마그네슘 보온재
57. 배관이 막히거나 고장이 발생하였을 때 쉽게 해체 하였다가 재 이음을 할 수 있는 배관 부속은?
- 티
- 소켓
- 엘보
- 플랜지
58. 회전이음, 지블이음, 지웰이음 등으로 불리우며, 주로 증기 및 온수난방용 배관에 사용되고 2개 이상의 엘보를 사용하여 이음부의 나사 회전을 이용하는 신축이음은?
- 루프형 신축 이음쇠
- 벨로즈형 신축 이음쇠
- 슬리브형 신축 이음쇠
- 스위블형 신축 이음쇠
