배관기능사 필기 기출문제복원 (2012-02-12)

배관기능사 2012-02-12 필기 기출문제 해설

이 페이지는 배관기능사 2012-02-12 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

배관기능사
(2012-02-12 기출문제)

목록

1과목: 배관시공 및 안전관리

1. 배관 접합법 중 납이 튀어 화상을 입을 우려가 많은 작업으로 맞는 것은?

  1. 강관 나사 이음
  2. 주철관 타이톤 접합
  3. 주철관 소켓 접합
  4. PVC관 용접 작업
(정답률: 70%)
  • 주철관 소켓 접합은 접합부에 납을 녹여 붓는 납땜 방식을 사용하므로, 작업 중 뜨거운 납이 튀어 화상을 입을 위험이 매우 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 도시가스 공급 설비에서 부취제(付臭劑)에 관한 설명으로 올바른 것은?

  1. 냄새를 제거하여 누설을 쉽게 감지할 수 없도록 하기 위함이다.
  2. 독성이 없고, 낮은 농도에서는 냄새 식별이 되지 않는 부취제 이어야 한다.
  3. 사용되는 부취제는 가스의 종류와 공급지역에 따라 차이가 없도록 한다.
  4. 가스의 누설을 초기에 발견하여, 중독 및 폭발사고를 방지하기 위함이다.
(정답률: 81%)
  • 도시가스는 원래 무색, 무취이므로 누설 시 즉각 인지할 수 있도록 특유의 냄새가 나는 부취제를 첨가하여 폭발 및 중독 사고를 예방합니다.

    오답 노트
    냄새 제거: 누설 감지를 위해 냄새를 추가함
    식별: 낮은 농도에서도 식별이 가능해야 함
    차이: 가스 종류 및 지역에 따라 적절한 부취제를 선정함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 압축공기 배관설비 부속장치에 대한 설명으로 틀린 것은?

  1. 분리기는 외부에서 흡입된 습기를 압축에 의해 분리하는 장치이다.
  2. 공기탱크는 공기의 흡입측 압력을 증가시키기 위한 장치이다.
  3. 공기여과기는 공기 속의 먼지를 제거하기 위한 장치이다.
  4. 공기흡입관은 압축할 공기를 흡입하기 위한 관이다.
(정답률: 69%)
  • 공기탱크는 압축된 공기를 저장하여 압력 변동을 줄이고 맥동을 제거하여 안정적으로 공급하기 위한 장치이지, 흡입측 압력을 증가시키는 장치가 아닙니다.

    오답 노트
    분리기: 습기 분리, 공기여과기: 먼지 제거, 공기흡입관: 공기 흡입 기능 수행
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 배관 라인에 대한 점검사항 설명으로 틀린 것은?

  1. 배관의 지지물이 완전한가 점검한다.
  2. 접합부는 외관상 이상이 없는가 점검한다.
  3. 드레인 배출은 완전하게 되는가 점검한다.
  4. 배관라인에 에어 포켓이 발생 되도록 구배를 점검한다.
(정답률: 86%)
  • 배관의 구배는 배관 내에 공기가 정체되는 에어 포켓이 발생하지 않도록 적절하게 설정하여 공기를 원활하게 배출시켜야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 스팀 사일렌서(steam silenser)를 사용하여 증기를 직접 물속에 넣어 가열하는 급탕기로 맞는 것은?

  1. 전기순간 온수기
  2. 저탕식 급탕기
  3. 가스순간 급탕기
  4. 기수혼합 급탕기
(정답률: 74%)
  • 기수혼합 급탕기는 스팀 사일렌서를 통해 증기와 물을 직접 혼합시켜 온수를 만드는 방식입니다. 압력평형밸브나 조절핸들을 통해 증기와 물의 압력 변동을 조정하며 약 $80^{\circ}C$까지의 온수를 효율적으로 공급할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 펌프에서의 캐비테이션(cavitation)의 발생조건이 아닌 것은?

  1. 유체의 온도가 높을 경우
  2. 흡입 양정이 짧을 경우
  3. 날개 차의 원주속도가 클 경우
  4. 날개 차의 모양이 적당하지 않을 경우
(정답률: 69%)
  • 캐비테이션은 유체의 압력이 포화증기압보다 낮아질 때 기포가 발생하는 현상입니다. 흡입 양정이 길어지면 펌프 입구의 압력이 낮아져 캐비테이션 발생 가능성이 높아지므로, 흡입 양정이 짧은 것은 발생 조건이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 소화설비에서 드랜처의 제어밸브 설치시 바닥면에서의 적당한 높이는 몇 m 인가?

  1. 0.5m 이상 1.0m 이하
  2. 0.8m 이상 1.5m 이하
  3. 1.5m 이상 2.0m 이하
  4. 2.5m 이상
(정답률: 68%)
  • 소방시설의 화재안전기준에 따라 제어밸브(일제개방밸브, 개폐표시형밸브 및 수동조작부 포함)는 관리자가 쉽게 조작할 수 있도록 설치 높이를 규정하고 있습니다.
    바닥면으로부터 $0.8\text{m}$이상 $1.5\text{m}$이하의 위치에 설치해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 공기 조화장치에서 공기 중 먼지나 매연을 제거, 공기를 세척하고 습도조절의 기능이 있으며 입구에는 루버가 있고 출구에는 일리미네이터가 있는 것은?

  1. 가습기
  2. 공기 송풍기
  3. 공기 여과기
  4. 공기 세정기
(정답률: 68%)
  • 공기 세정기는 물을 이용하여 공기 중의 먼지, 매연 등을 제거하고 세척하며 습도를 조절하는 장치입니다. 구조적으로 공기가 들어오는 입구에는 루버가, 물방울이 튀는 것을 방지하는 출구에는 일리미네이터가 설치되는 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 화학배관설비에서 화학장치 재료의 구비조건으로 틀린 것은?

  1. 접촉 유체에 대하여 내식성이 커야 한다.
  2. 접촉 유체에 대하여 크리프 강도가 커야 한다.
  3. 고온 고압에 대하여 기계적 강도를 가져야 한다.
  4. 저온에서 재질의 열화가 있어야 한다.
(정답률: 75%)
  • 화학장치 재료는 가혹한 환경에서도 장치의 안전성과 내구성을 유지해야 합니다. 따라서 저온에서도 재질의 성질이 변하거나 약해지는 열화 현상이 없어야 하며, 내식성과 기계적 강도가 충분히 확보되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 일반적인 손수레 사용 운반 작업 시 주의사항으로 틀린 것은?

  1. 운전 중 질주나 돌진하지 않도록 한다.
  2. 전방이 안보일 정도로 적재하지 않는다.
  3. 적재는 가능한 중심이 밑으로 오도록 한다.
  4. 가벼운 화물은 적재 허용 하중을 초과하여 적재한다.
(정답률: 88%)
  • 손수레 운반 시 화물의 무게와 상관없이 적재 허용 하중을 초과하여 적재하는 것은 전도 사고나 기기 파손의 원인이 되므로 절대 금지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 소방설비 중 건축물의 외벽, 창, 추녀 및 지붕 등에 장치하며 인접 건물로의 화재에 의한 연소를 방지하기 위한 수막을 형성하는 설비 명칭으로 맞는 것은?

  1. 드랜처(drencher) 설비
  2. 화재경보 설비
  3. 스프링클러 설비
  4. 연결송수 설비
(정답률: 80%)
  • 드랜처(drencher) 설비는 건축물 외벽이나 지붕 등에 설치되어 수막을 형성함으로써 인접 건물로 화재가 확산되는 연소 방지를 목적으로 하는 설비입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 열 교환기의 배관시공 상 유의사항으로 틀린 것은?

  1. 밸브는 가급적 열교환기의 노즐에서 멀리 부착하는 것이 좋다.
  2. 배관은 가급적 짧게 하고 불필요한 루프나 에어포켓은 피한다.
  3. 다관 원통형 열교환기에서 연속된 열교환기는 2단으로 겹쳐 설치하나, 3단으로 겹치는 것은 열응력을 고려해야 한다.
  4. 열교환기는 보통 집단적으로 배치된다. 따라서 일관성과 보수 공간이 필요하다.
(정답률: 67%)
  • 열교환기 배관 시 밸브는 조작의 편의성과 효율적인 흐름 제어를 위해 가급적 열교환기의 노즐에 가깝게 부착하는 것이 원칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 배수 관경이 100A 이하일 때 일반적인 경우 청소구는 몇 m 마다 1개소씩 설치하는가?

  1. 15
  2. 40
  3. 50
  4. 80
(정답률: 67%)
  • 배수 관경이 $100\text{A}$이하인 일반적인 경우, 배관 내 찌꺼기 제거 및 유지관리를 위해 청소구는 $15\text{m}$ 마다 1개소씩 설치하는 것이 표준입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 아크 용접작업에서 안전상 주의할 사항으로 틀린 것은?

  1. 우천 시는 우의로 몸을 감싸고 작업한다.
  2. 눈과 피부를 직접 노출시키지 않는다.
  3. 슬래그(Slag) 제거 시는 보안경을 사용한다.
  4. 홀더가 과열되면 냉각시킨 후 작업하도록 한다.
(정답률: 82%)
  • 아크 용접 시 우천 시 작업은 감전 사고의 위험이 매우 높으므로 절대 금지해야 하며, 우의를 입는 것만으로는 안전을 보장할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 설비작업 시에 생긴 유지분과 산화실리콘(SiO2)을 제거할 목적으로 주로 보일러 세정에 사용하는 화학세정의 종류로 가장 적합한 것은?

  1. 알칼리 세정
  2. 소다(soda) 세정
  3. 유기용제 세정
  4. 중화(中和) 세정
(정답률: 64%)
  • 보일러 세정 시 유지분과 산화실리콘($SiO_{2}$)을 효과적으로 제거하기 위해서는 소다(soda) 세정이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 정제된 가스를 저장하여 가스의 질을 균일하게 유지 하고 제조량과 수요량을 조절하는 저장탱크는?

  1. 정압기
  2. 압송기
  3. 분배기
  4. 가스홀더
(정답률: 72%)
  • 가스홀더는 정제된 가스를 저장하여 가스의 질을 균일하게 유지하고, 생산되는 제조량과 소비되는 수요량의 차이를 조절하는 저장탱크 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 단독처리 정화조에서 오물정화처리 순서로 맞는 것은?

  1. 부패조 → 소독조 → 예비여과조 → 산화조
  2. 예비여과조 → 부패조 → 소독조 → 산화조
  3. 소독조 → 부패조 → 예비여과조 → 산화조
  4. 부패조 → 예비여과조 → 산화조 → 소독조
(정답률: 78%)
  • 단독처리 정화조의 일반적인 오물정화 처리 순서는 1차적으로 찌꺼기를 가라앉히는 부패조, 고형물을 걸러내는 예비여과조, 미생물로 유기물을 분해하는 산화조, 마지막으로 병원균을 제거하는 소독조 순으로 진행됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 배관설비계의 진동을 흡수하여 배관설비를 보호하는 것이 주요 목적인 지지장치로 맞는 것은?

  1. 스톱밸브
  2. 가셋 스테이
  3. 브레이스
  4. 하트포트
(정답률: 69%)
  • 브레이스는 배관설비계에서 발생하는 진동을 흡수하고 지지하여 설비를 보호하는 것이 주요 목적인 지지장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 집진장치의 선택을 위한 제반 기본 사항을 열거한 것으로 틀린 것은?

  1. 설치시간
  2. 예상 집진효율
  3. 사업의 종류
  4. 분진입자의 크기와 그 양
(정답률: 65%)
  • 집진장치를 선택할 때는 처리해야 할 분진의 특성과 목표 효율, 사업장의 환경을 고려해야 합니다. 사업의 종류, 분진입자의 크기와 그 양, 예상 집진효율 등은 장치 선정의 핵심 기준이지만, 설치시간은 장치 자체의 성능이나 선택 기준과는 무관한 공정 관리 사항입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 직경이 10cm인 관에 물이 4m/s 의 속도로 흐르고 있다. 이관에 출구 직경이 2cm인 노즐을 장치한다면 노즐에서 분출되는 유속은 몇 m/s 인가?

  1. 80
  2. 100
  3. 120
  4. 125
(정답률: 49%)
  • 연속 방정식에 의해 유량은 일정하므로, 유속은 관 단면적(반지름의 제곱)에 반비례합니다.
    ① [기본 공식] $V_2 = V_1 \times (\frac{D_1}{D_2})^2$
    ② [숫자 대입] $V_2 = 4 \times (\frac{10}{2})^2$
    ③ [최종 결과] $V_2 = 100$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 배관공작 및 재료

21. 광명단 도료의 설명으로 맞는 것은?

  1. 산화철을 보일유 또는 아마인유으로 갠 것으로 도막은 부드럽다.
  2. 알루미늄 분말을 유성바니스와 혼합한 도료로써 방청효과가 우수하다.
  3. 관의 벽면과 물 사이에 내식성의 도막을 만들어 물과의 접촉을 막기 위하여 쓰인다.
  4. 연단(鉛丹)에 아마인유를 배합한 것으로 밀착력이 좋아 녹스는 것을 방지하기 위하여 사용한다.
(정답률: 72%)
  • 광명단은 연단(鉛丹)에 아마인유를 배합한 방청 도료로, 금속 표면에 밀착력이 우수하여 부식을 방지하는 데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 복사난방에 관한 설명으로 올바른 것은?

  1. 저온식은 패널의 표면 온도가 80~90℃ 이다.
  2. 실내 공기의 대류가 심하고 공기가 오염되기 쉽다.
  3. 홀이나 공회당과 같이 천정이 높은 방에 적합하다.
  4. 적외선식 복사난방은 공장이나 창고 또는 실외에서 의 제한된 일부구역을 난방 할 수 없다.
(정답률: 60%)
  • 복사난방은 열전달 방식의 특성상 대류의 영향이 적어 천정이 높은 공간에서도 효율적인 난방이 가능합니다.

    오답 노트
    저온식: 표면 온도가 낮음
    대류: 대류가 적어 공기 오염이 적음
    적외선식: 제한된 일부 구역 난방이 가능함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. LPG 가스배관 경로를 선정할 때 유의사항으로 잘못된 것은?

  1. 배관 거리를 최단 거리로 한다.
  2. 배관을 구부러지거나 오르내림을 적게 한다.
  3. 배관을 은폐하거나 매설을 피한다.
  4. 가능한 한 배관을 옥내에 설치한다.
(정답률: 79%)
  • 가스배관은 안전을 위해 가급적 옥외에 설치하여 누설 시 가스가 체류하지 않고 빠르게 확산되도록 해야 합니다.

    오답 노트
    배관 거리 최단 거리, 굴곡 및 오르내림 최소화, 은폐 및 매설 회피는 모두 올바른 경로 선정 원칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 보일러의 부속품인 온도조절장치 배관에 관한 설명 중 틀린 것은?

  1. 조절밸브의 구경은 배관의 관경보다 커야한다.
  2. 밸브 앞쪽에는 스트레이너를 부착한다.
  3. 스트레이너는 관경과 같은 호칭의 직경을 사용한다.
  4. 스트레이너의 스크린을 제거할 수 있는 공간이 있어야 한다.
(정답률: 74%)
  • 조절밸브는 유량을 정밀하게 제어해야 하므로, 일반적으로 배관의 관경보다 작은 구경의 밸브를 선정하여 유속을 확보하고 제어 성능을 높입니다.

    오답 노트
    스트레이너 부착: 이물질 제거를 위해 밸브 전단에 설치하는 것이 맞음
    스트레이너 관경: 일반적으로 배관 관경과 동일한 호칭을 사용함
    스크린 공간: 유지보수를 위해 스크린 제거 공간 확보가 필수적임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

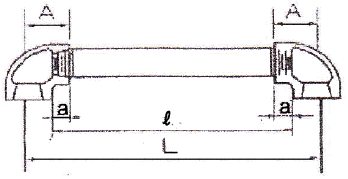

25. 다음 그림은 엘보를 2개 사용하여 나사 이음할 때의 치수를 나타낸 것으로 배관 중심선간의 길이를 구 하는 식은? (단, L = 배관의 중심선간 길이, ℓ = 관의 길이, A = 이음쇠의 중심에서 단면 끝까지의 거리, a= 나사가 물리는 최소길이)

  1. L = ℓ + 2(A - a)
  2. L = A + 2(ℓ - a)
  3. L = a + 2(ℓ - A)
  4. L = ℓ - 2(A + a)
(정답률: 73%)
  • 배관의 중심선간 길이는 실제 관의 길이에 양쪽 이음쇠의 중심에서 나사가 물린 지점까지의 거리를 더하여 계산합니다.
    $$\text{중심선간 길이} = \text{관 길이} + 2 \times (\text{이음쇠 중심거리} - \text{나사 물림 길이})$$
    ① $L = \ell + 2(A - a)$
    ② $L = \ell + 2(A - a)$
    ③ $L = \ell + 2(A - a)$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 호칭 지름 20A 인 강관을 2개의 45° 엘보를 사용해 그림과 같이 연결하고자 한다. 밑변과 높이가 똑같이 250mm라고 하면 빗변 연결부 관의 실제 소요되는 최소길이는 얼마인가? (단, 최소 물림 나사부의 길이는 13mm 로 한다.)(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 약 324mm
  2. 약 357mm
  3. 약 300mm
  4. 약 378mm
(정답률: 35%)
  • 피타고라스 정리를 이용하여 빗변의 전체 길이를 구한 후, 양 끝단 45° 엘보 부속의 공간 치수를 제외하여 실제 관의 길이를 산출합니다.
    ① [기본 공식] $L = \sqrt{a^{2} + b^{2}} - 2 \times (S - T)$ (S: 부속 공간치수, T: 물림나사길이)
    ② [숫자 대입] $L = \sqrt{250^{2} + 250^{2}} - 2 \times (25 - 13)$
    ③ [최종 결과] $L = 329.5$
    계산 결과 약 330mm가 도출되나, 공식 정답인 약 300mm와 차이가 있습니다. 다만, 기존 해설의 오류 신고 내용에 따라 계산 과정은 위와 같습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 이종관 이음에 대한 설명으로 맞는 것은?

  1. 재질이 다른 금속관의 이음은 부식에 주의한다.
  2. 강관과 주철관 이음은 나사이음을 많이 사용한다.
  3. 전해 작용으로 인한 부식은 거의 없다.
  4. 신축은 흡수되므로 고려할 필요가 없고 강도와 중량 등은 고려한다.
(정답률: 59%)
  • 서로 다른 재질의 금속관을 연결하면 전위차에 의한 전식(전기화학적 부식)이 발생하기 쉬우므로 부식 방지에 각별히 주의해야 합니다.

    오답 노트
    강관과 주철관 이음: 주로 플랜지나 소켓 이음을 사용함
    전해 작용: 이종금속 접촉 시 전해 부식이 활발히 일어남
    신축 고려: 재질별 열팽창 계수가 다르므로 반드시 신축을 고려해야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 동관용 공구 중 직관에서 분기관 성형 시 사용하는 공구는?

  1. 익스팬더
  2. 튜브커터
  3. 티뽑기
  4. 튜브벤더
(정답률: 77%)
  • 동관 배관 시 직관의 일부를 확장시켜 분기관을 만들기 위한 성형 공구로는 티뽑기를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 스테인리스강관 몰코 이음 시 사용하는 공구로 맞는 것은?

  1. 전용 입착공구
  2. 포밍 머신
  3. 익스팬더
  4. 탄젠트 벤더
(정답률: 72%)
  • 스테인리스강관의 몰코(Molco) 이음은 전용 입착공구를 사용하여 관 끝단을 성형하고 압착하여 연결하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 다음 중 용해 아세틸렌 취급 시 주의사항으로 틀린 것은?

  1. 용해 아세틸렌을 사용 후에는 잔압이 남지 않도록 하여야 한다.
  2. 용기에 충격이나 타격을 주지 않도록 한다.
  3. 아세틸렌 용기는 반드시 똑바로 세워서 사용해야한다.
  4. 아세틸렌 용기는 화기에 가깝거나 온도가 높은 장소에 두지 말아야 한다.
(정답률: 71%)
  • 용해 아세틸렌 용기는 사용 후 밸브를 완전히 잠가 일정량의 잔압을 남겨두어야 외부 공기나 불순물이 침입하는 것을 방지할 수 있습니다.

    오답 노트
    용기에 충격 금지, 직립 사용, 화기 및 고온 장소 회피는 모두 안전을 위한 필수 주의사항입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 관을 절단 후 관 단면의 안쪽에 생기는 거스러미를 제거하는 공구는?

  1. 플레어링 공구
  2. 정형기
  3. 파이프 리머
  4. 절단 토치
(정답률: 84%)
  • 관을 절단한 후 관 단면 내측에 생기는 날카로운 거스러미(버)를 깎아내어 매끄럽게 제거하는 공구는 파이프 리머입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 동관에서 플레어 이음은 일반적으로 관지름 몇 mm 이하의 관을 이음 할 때 사용하는가?

  1. 20mm
  2. 32mm
  3. 40mm
  4. 50mm
(정답률: 69%)
  • 동관의 플레어 이음은 관 끝을 나팔 모양으로 넓혀 연결하는 방식으로, 일반적으로 관지름 $20\text{mm}$이하의 소구경 관을 이음할 때 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 석면 시멘트관의 이음에서 2개의 고무링, 2개의 플랜지, 1개의 슬리브를 사용하여 이음하는 것은?

  1. 기볼트 이음
  2. 주철제 플랜지 이음
  3. 주철제 칼러 이음
  4. 심플렉스 이음
(정답률: 55%)
  • 석면 시멘트관의 이음 방법 중 2개의 고무링, 2개의 플랜지, 1개의 슬리브를 사용하여 결합하는 방식은 기볼트 이음입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 오스터형 114R(104)번 나사 절삭기로서 절삭할 수 있는 강관의 최대 호칭 지름은 얼마인가?

  1. 50A
  2. 65A
  3. 80A
  4. 100A
(정답률: 48%)
  • 오스터형 114R(104)번 나사 절삭기로 절삭 가능한 강관의 최대 호칭 지름은 50A입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 염화 비닐관의 고무링 이음법에 대한 설명 중 틀린 것은?

  1. 가열하거나 접착제를 사용해야 하므로 경비가 많이 든다.
  2. 시공이 간단하고 숙련도가 낮아도 시공이 가능 하다.
  3. 시공 속도가 빠르고 수압에 견디는 강도가 크다.
  4. 신축 및 휨에 대하여 완전 하며, 외부의 기후조건이 좋지 않아도 이음이 가능하다.
(정답률: 73%)
  • 염화 비닐관의 고무링 이음법은 별도의 가열이나 접착제 사용 없이 고무링의 탄성만으로 접합하므로 시공비가 저렴하고 경제적입니다.

    오답 노트
    시공 간단 및 숙련도 무관, 빠른 시공 속도와 높은 수압 강도, 신축 및 휨 대응 가능: 모두 고무링 이음법의 장점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 테르밋 용접에서 테르밋은 무엇과 무엇의 혼합물인가?

  1. 규사와 납의 분말
  2. 붕사와 붕산의 분말
  3. Al분말과 Mg의 분말
  4. Al분말과 산화철의 분말
(정답률: 61%)
  • 테르밋 용접은 알루미늄(Al) 분말과 산화철 분말의 화학 반응 시 발생하는 강력한 반응열을 이용하여 금속을 용접하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 주철관의 기계식 이음(mechanical joint)의 특징에 관한 다음 설명 중 틀린 것은?

  1. 수중작업이 가능하다.
  2. 소켓 이음과 플랜지 이음의 장점을 택하였다.
  3. 접합 작업이 간단하여 스패너 하나로 시공할 수 있다.
  4. 굴곡이 조금 만 있어도 누수가 심하다.
(정답률: 68%)
  • 주철관의 기계식 이음은 고무링을 사용하여 밀폐하므로 굴곡이 어느 정도 있어도 누수가 적고 유연성이 뛰어난 것이 특징입니다.

    오답 노트
    수중작업 가능, 소켓 및 플랜지 이음 장점 결합, 스패너 하나로 시공 가능: 모두 기계식 이음의 올바른 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 교류 아크용접기의 2차측 무부하 전압은 보통 얼마 정도로 유지하여야 하는가?

  1. 약 20 ~ 30 V
  2. 약 40 ~ 50 V
  3. 약 70 ~ 80 V
  4. 약 180 ~ 400 V
(정답률: 66%)
  • 교류 아크용접기에서 원활한 아크의 시작과 유지를 위해 2차측 무부하 전압은 보통 약 70 ~ 80 V 정도로 유지하는 것이 표준입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 건물 내의 배수 수평주관의 끝에 설치하여 공공하수관에서의 유독가스가 침입하는 것을 방지하는데 가장 적합한 트랩은?

  1. 열동식 트랩
  2. P 트랩
  3. S 트랩
  4. U 트랩
(정답률: 68%)
  • U 트랩은 건물 내 배수 수평주관의 끝단에 설치하여 봉수를 형성함으로써 공공하수관으로부터 유독가스가 실내로 침입하는 것을 방지하는 데 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 밸브 측면에서의 마찰이 적고 열팽창의 영향을 적게 받는 밸브로 고온, 고압에 가장 적합한 밸브는?

  1. 더블 디스크(double disk)밸브
  2. 파라렐 슬라이드(parallel slide)밸브
  3. 웨이지 게이트(wedge gate)밸브
  4. 니들(needle)밸브
(정답률: 47%)
  • 파라렐 슬라이드(parallel slide)밸브는 밸브 시트와 디스크가 평행하게 접촉하여 마찰이 적고 열팽창의 영향이 적어 고온 및 고압 환경에 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 배관제도

41. 수도용 원심력 덕타일 주철관의 특징을 설명한 것으로 틀린 것은?

  1. 구상흑연 주철관이라고도 하며, 회주철관보다 수명이 길다.
  2. 정수두에 따라 고압관, 보통압관, 저압관으로 나눈다.
  3. 변형에 대한 가용성 및 기공성이 낮다.
  4. 재질이 균일하며 강도와 인성이 크다.
(정답률: 58%)
  • 수도용 원심력 덕타일 주철관은 구상흑연 주철을 사용하여 강도와 인성이 크며, 변형에 대한 가용성 및 기공성이 우수한 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 배관 재료 중에서 보통 흄관이라고 부르는 관은?

  1. 에터니트관
  2. 석면 시멘트관
  3. 프리스트레스드관
  4. 원심력 철근 콘크리트관
(정답률: 76%)
  • 원심력 철근 콘크리트관은 원심력을 이용하여 치밀하게 제작된 관으로, 현장에서 보통 흄관(Hume Pipe)이라고 부릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 염화 비닐관에 관한 설명으로 가장 적합한 것은?

  1. PVC 파이프로 불리며 경질과 연질 2종류가 있다.
  2. - 60℃에서도 취화하지 않으므로 한냉지에 알맞다.
  3. 그라프 링과 0 링으로 특수 접합한다.
  4. 엑셀 온돌 파이프라고도 하며 유연성이 아주 좋다.
(정답률: 60%)
  • 염화 비닐관은 PVC(Polyvinyl Chloride) 파이프로 불리며, 용도에 따라 딱딱한 경질과 부드러운 연질 두 종류로 구분하여 사용합니다.

    오답 노트
    내한성: 저온에서 충격에 약해지는 취화 현상이 발생하여 한냉지 사용에 부적합함
    엑셀 파이프: 이는 가교 폴리에틸렌관(PEX)에 대한 설명임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 동관에 대한 설명으로 맞는 것은?

  1. 두께별 분류로 K 타입이 가장 두껍다.
  2. 굽힘, 변형성이 나빠 작업성이 좋지 않다.
  3. 내식성은 좋지만 관 내면에 스케일이 잘 생긴다.
  4. 열전도율이 낮아 복사난방용 코일재료로는 곤란하다.
(정답률: 78%)
  • 동관의 두께 규격은 K, L, M 타입으로 분류되며, 이 중 K 타입이 벽 두께가 가장 두꺼워 고압용으로 사용됩니다.

    오답 노트
    작업성: 굽힘과 변형성이 좋아 작업성이 매우 우수함
    스케일: 내식성이 좋으며 관 내면 스케일 발생이 적음
    열전도율: 열전도율이 매우 높아 복사난방용 코일재료로 적합함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 중 유기질 보온재가 아닌 것은?

  1. 펠트
  2. 규조토
  3. 코르크
  4. 기포성 수지
(정답률: 54%)
  • 규조토는 광물성 성분으로 이루어진 대표적인 무기질 보온재입니다. 반면 펠트, 코르크, 기포성 수지는 탄소 화합물을 기반으로 하는 유기질 보온재에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 비철 금속관에 대한 설명 중 올바른 것은?

  1. 연관은 내산성 및 내알칼리성이 좋다.
  2. 동관은 굽힘 및 절단 등의 가공이 어렵다.
  3. 알루미늄관은 순도가 높을수록 가공성이 좋다.
  4. 주석관은 가격은 저렴하나 묽은 산에 침식된다.
(정답률: 56%)
  • 알루미늄관은 순도가 높을수록 연성과 전성이 좋아져 가공성이 향상되는 특성이 있습니다.

    오답 노트
    연관: 내산성은 좋으나 내알칼리성이 약함
    동관: 굽힘 및 절단 등 가공성이 매우 우수함
    주석관: 가격이 비싼 편임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 보통 비스페놀과 에피크롤히드린을 결합해서 얻어지며 내열성, 내수성이 크고 전기 절연성도 우수하며, 도료 접착제용 및 방식용으로 널리 사용되는 것은?

  1. 광명단
  2. 알루미늄
  3. 아스팔트
  4. 에폭시 수지
(정답률: 66%)
  • 비스페놀과 에피크롤히드린의 반응으로 생성되는 에폭시 수지는 내열성, 내수성, 전기 절연성이 매우 뛰어나 도료, 접착제, 방식재로 널리 활용되는 대표적인 열경화성 수지입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음은 강관 플랜지의 시트(seat)종류이다. 이중 위험성이 있는 유체의 배관 또는 매우 기밀을 요구할 때 사용되는 것은 어느 것인가?

  1. 전면 시트
  2. 대평면 시트
  3. 소평면 시트
  4. 홈꼴형 시트
(정답률: 62%)
  • 홈꼴형 시트는 접촉면을 홈 형태로 만들어 밀착력을 극대화한 구조입니다. 이로 인해 기밀성이 매우 뛰어나며, 누설 시 위험성이 큰 유체를 다루는 배관이나 고도의 기밀이 요구되는 곳에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 배관 부속 중 배관설비에서 사용 중 분해 수리 및 교체가 필요한 곳에 사용하는 것은?

  1. 플러그
  2. 유니언
  3. 부싱
  4. 니플
(정답률: 77%)
  • 유니언은 배관의 중간에 설치하여 나사산의 손상 없이 배관을 쉽게 분리할 수 있게 만든 부속입니다. 따라서 사용 중 분해 수리나 부품 교체가 필요한 구간에 필수적으로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 일명 펙레스(packless) 신축이음쇠라고도 하며 설치공간을 많이 차지하지 않으나, 고압배관에 부적당한 신축이음쇠는?

  1. 스릴브형 신축이음쇠
  2. 벨로즈형 신축이음쇠
  3. 스위블형 신축이음쇠
  4. 루프형 신축이음쇠
(정답률: 53%)
  • 벨로즈형 신축이음쇠는 주름관(Bellows)을 사용하여 신축을 흡수하는 방식으로, 패킹이 필요 없는 펙레스(packless) 구조여서 설치 공간을 적게 차지하지만, 얇은 주름관 벽으로 인해 고압 배관에는 부적당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 그림과 같은 제3각법 정투상도에서 미완성된 평면도를 바르게 투상한 두면은?

(정답률: 73%)
  • 제3각법 정투상도에서 평면도는 정면도의 상부에 위치하며, 정면도와 우측면도의 형상을 종합하여 투상합니다. 정면도에서 오른쪽 상단이 절단되어 있고, 우측면도에서 왼쪽 상단이 절단된 형태이므로, 위에서 내려다본 평면도는 오른쪽 하단 부분이 절단된 형태가 되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 그림은 어떤 용접 기호인가?

  1. 필릿 용접
  2. 플러그 용접
  3. 스폿 용접
  4. 심 용접
(정답률: 61%)
  • 제시된 그림에서 원형의 기호와 점 접촉 형태로 용접되는 모습은 두 부재를 점으로 접합하는 스폿 용접의 전형적인 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

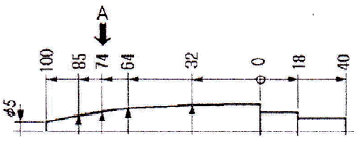

53. 다음 그림은 누진 치수 기입 방법이다. 기준점에서 A 화살표(↓)부분까지의 길이 치수는 얼마?

  1. 26
  2. 74
  3. 114
  4. 136
(정답률: 76%)
  • 누진 치수 기입법은 하나의 기준점(0)으로부터 각 치수선까지의 거리를 누적하여 표시하는 방법입니다. 화살표 A가 가리키는 지점의 치수는 기준점으로부터의 거리값이 직접 기입되어 있습니다.
    $$74$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 단면도의 표시에 관한 설명으로 틀린 것은?

  1. 가려져서 보이지 않는 부분을 알기 쉽게 나타내기 위하여 단면도로 도시할 수 있다.
  2. 단면도의 도형은 절단면을 사용하여 대상물을 절단 하였다고 가정하고 절단면의 앞부분을 제거하고 그린다.
  3. 2개 이상의 절단면을 조합하여 하나의 단면도로 나타낼 수도 있다.
  4. 얇은 단면의 경우 실제 단면 두께와 같은 선 굵기의 실선으로 표시한다.
(정답률: 53%)
  • 얇은 단면(가스켓, 파킹 등)의 경우, 실제 두께가 매우 얇으므로 실제 두께와 상관없이 굵은 실선으로 표시하여 명확하게 나타내야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 그림과 같은 입체도의 제3각 정투상도로 가장 적합한 것은?

(정답률: 72%)
  • 제3각법 정투상도는 정면도를 중심으로 상단에 평면도, 우측에 우측면도를 배치하는 방식입니다. 제시된 입체도의 정면 방향을 기준으로 평면과 측면의 형상을 분석하면 가 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 중 콕을 나타내는 기호는?

(정답률: 49%)
  • 콕 밸브의 기호는 와 같이 표시합니다.

    오답 노트
    : 볼 밸브 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 도면의 척도 값 중 실제 형상을 축소하여 그리는 것은?

  1. 100 : 1
  2. √2:1
  3. 1 : 1
  4. 1 : 2
(정답률: 68%)
  • 척도는 [도면의 치수 : 실제 치수]의 비율로 나타냅니다. 실제 형상을 축소하여 그리려면 도면의 치수가 실제 치수보다 작아야 하므로, 앞의 숫자가 뒤의 숫자보다 작은 1 : 2 가 축소 척도에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 길이 치수 허용차를 도면에 기입할 때 올바르게 나타낸 것은?

(정답률: 74%)
  • 길이 치수의 허용차를 기입할 때는 기준 치수 뒤에 $\pm$ 기호를 사용하여 상한 및 하한 허용차를 함께 표시하는 것이 올바른 방법입니다. 따라서 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 나사 호칭 표시 “M2O x 2"에서 숫자 ”2“ 의 뜻은?

  1. 나사의 등급
  2. 나사의 줄 수
  3. 나사의 지름
  4. 나사의 피치
(정답률: 73%)
  • 미터 보통 나사의 호칭 표시인 M20 x 2에서 앞의 숫자 20은 나사의 외경(지름)을 의미하며, 뒤의 숫자 2는 나사산과 나사산 사이의 거리인 피치를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

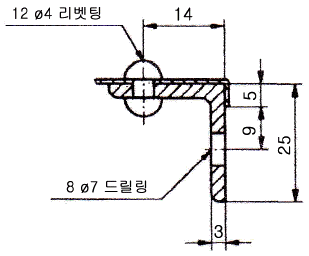

60. 다음 도면에 관한 설명으로 틀린 것은? (단, 도면에 ㄱ 형강 길이는 160mm 이다.)

  1. ø 4 리벳의 개수는 1개이다.
  2. ø 7 구멍의 개수는 8개이다.
  3. 등변 ㄱ 형강의 호칭은 L 25 × 25 × 3 - 160 이다.
  4. 리벳팅의 위치는 14mm 인 위치이다.
(정답률: 65%)
  • 도면의 지시선을 분석하면 $12\phi 4$ 리벳팅이라고 명시되어 있으므로, $\phi 4$ 리벳의 개수는 1개가 아니라 12개입니다.

    오답 노트
    $\phi 7$ 구멍의 개수는 8개: $8\phi 7$ 드릴링 표시 확인
    등변 ㄱ 형강의 호칭은 L 25 × 25 × 3 - 160: 변의 길이 25, 두께 3, 전체 길이 160 확인
    리벳팅의 위치는 14mm 인 위치: 도면 상단 치수 14 확인
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
