1과목: 배관시공 및 안전관리

1. 배관 도장할 때의 주의사항으로 잘못된 것은?

  1. 도료의 성분을 충분히 이해하고 사용법에 따라서 잘 교반한다.
  2. 한 번에 두껍게 바르지 말고 수회에 걸쳐서 바르며 건조는 매회 충분해 해준다.
  3. 도료가 완전히 건조할 때까지는 직사일광을 피한다.
  4. 저온 다습한 곳에서 도장 시에는 직사일광도 무방하다.
(정답률: 89%)
  • 도장 작업 시 도료의 품질을 유지하고 균일한 도막을 형성하기 위해서는 환경 관리가 필수적입니다. 저온 다습한 환경에서는 도료의 건조가 지연되고 부착력이 떨어지므로, 직사일광 여부와 관계없이 습도와 온도 조건을 적절히 조절해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 50kg의 소금물을 10℃에서 50℃까지 높이는데 필요한 열량은 몇 kcal 인가? (단, 소금물의 비열은 1.2 kcal/kg·℃ 이다.)

  1. 240
  2. 300
  3. 2400
  4. 3000
(정답률: 70%)
  • 물질의 온도를 높이는 데 필요한 열량은 질량, 비열, 온도 변화량의 곱으로 계산합니다.
    ① [기본 공식] $Q = m \times c \times \Delta t$
    ② [숫자 대입] $Q = 50 \times 1.2 \times (50 - 10)$
    ③ [최종 결과] $Q = 2400$
    따라서 필요한 열량은 $2400\text{ kcal}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 중앙식 급탕법에서 직접가열식이 간접가열식에 비하여 우수한 점은?

  1. 열효율이 좋다.
  2. 대규모 설비에 적합하다.
  3. 보일러의 수명이 길어진다.
  4. 증기가 순환하므로 스케일이 적다.
(정답률: 76%)
  • 직접가열식은 가열원이 급탕수를 직접 가열하므로 열전달 단계가 적어 간접가열식보다 열효율이 우수합니다.

    오답 노트
    대규모 설비 적합/보일러 수명 연장/스케일 감소: 간접가열식의 특징
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 펌프, 압축기 등이 설치되어 있는 배관계의 진동을 억제하기 위해 설치하는 지지장치로 가장 적합한 것은?

  1. 파이프 슈
  2. 스토퍼
  3. 브레이스
  4. 리지드 행거
(정답률: 62%)
  • 배관 시스템에서 유체의 흐름이나 신축으로 인해 발생하는 진동을 억제하기 위해서는 대각선 방향으로 지지대를 설치하는 브레이스를 사용하여 변형을 방지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 루프 통기방식에 관한 설명 중 틀린 것은?

  1. 루프 통기방식은 배수관내에서 압력변동이 많이 발생된다고 예상되는 경우에 적합하다.
  2. 최상류의 기구 배수관이 배수 수평 분기관에 접속된 직후의 하류측에 통기관을 세운다.
  3. 배수 수평 분기관이나 기구 배수관을 거쳐 각 트랩의 봉수를 간접적으로 보호하는 것이다.
  4. 각개 통기관을 생략하고 있으므로 자기사이펀 작용이 발생하기 쉬운 기구에는 자기사이펀 작용을 막기 위한 통기장치가 필요하다.
(정답률: 37%)
  • 루프 통기방식은 배수 수평 분기관의 상류측에 통기관을 설치하여 트랩의 봉수를 보호하는 방식으로, 압력 변동이 심한 곳보다는 일반적인 배수 계통에 사용됩니다.

    오답 노트
    최상류 기구 배수관 하류측 통기관 설치: 루프 통기의 기본 설치 방법입니다.
    간접적 봉수 보호: 각개 통기보다 효율은 낮으나 간접적으로 보호합니다.
    자기사이펀 작용: 각개 통기가 없으므로 취약한 기구에는 별도의 장치가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 성상이 분말로 다른 무기산에 비해 취급이 용이하고 비교적 저온(40℃이하)에서도 칼슘, 마그네슘 등 물의 경도 성분을 용해하는 능력이 뛰어나 수도설비 세정제에 적당한 것은?

  1. 설퍼민산
  2. 수산화나트륨
  3. 탄산나트륨
  4. 암모니아
(정답률: 68%)
  • 설퍼민산은 분말 상태로 취급이 매우 용이하며, $40^{\circ}C$이하의 저온에서도 칼슘이나 마그네슘 같은 물의 경도 성분을 효과적으로 용해하는 능력이 뛰어나 수도설비 세정제로 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 펌프 배관에 대한 설명 중 틀린 것은?

  1. 흡입관은 되도록 짧게 하고 굴곡 부분이 되도록 적게 하여야 한다.
  2. 수평관에서 관경을 바꿀 경우, 동심 리듀서를 사용해서 파이프내 공기가 차지 않도록 한다.
  3. 풋 밸브는 동수위면보다 흡입 관경의 2배 이상 물속에 들어 가야 한다.
  4. 흡입쪽의 수평관은 펌프 쪽으로 올림 구배를 한다.
(정답률: 56%)
  • 수평관에서 관경을 변경할 때 파이프 내에 공기가 고이는 것을 방지하기 위해서는 동심 리듀서가 아닌 편심 리듀서를 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 전기설비에 차단장치를 설치하는 이유와 가장 관계가 적은 것은?

  1. 감전 방지
  2. 화재 방지
  3. 붕괴 방지
  4. 누전 방지
(정답률: 82%)
  • 전기설비의 차단장치는 과전류나 누전으로 인한 감전 및 화재 사고를 예방하기 위해 설치하는 장치입니다.

    오답 노트
    붕괴 방지: 구조적 결함이나 외부 충격에 의한 문제로 전기 차단장치와는 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 가스용접 장치에서 압력조정기 취급상 주의사항으로 틀린 것은?

  1. 조정기를 견고하게 설치한 다음 가스누설 여부를 냄새로 점검한다.
  2. 압력지시계가 잘 보이도록 설치하며 유리가 파손되지 않도록 주의한다.
  3. 조정기를 취급할 때에는 기름이 묻은 장갑 등을 사용해서는 안된다.
  4. 압력조정기의 설치구 방향에는 아무런 장애물이 없어야 한다.
(정답률: 86%)
  • 가스 누설 점검 시 냄새에만 의존하는 것은 매우 위험하며, 반드시 비눗물이나 전용 누설 검지기를 사용하여 정확하게 점검해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 온수난방배관에서 분류, 합류를 나타낸 것이다. 분류 또는 합류방법으로 적합하지 않은 것은?

(정답률: 62%)
  • 온수난방배관의 분류 및 합류 시에는 유체의 흐름이 원활해야 하며, 급격한 방향 전환이나 흐름의 방해를 최소화하는 적절한 분기 방법을 사용해야 합니다. 형태의 연결 방식은 유체 흐름의 균형을 깨뜨리거나 효율적인 분배가 어려워 적합하지 않은 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 펌프에 발생되는 현상 중 수격작용의 방지책으로 틀린 것은?

  1. 완폐 체크밸브를 토출구에 설치하고 밸브를 적당히 제어한다.
  2. 플라이휠을 설치하여 펌프 속도의 급변을 막는다.
  3. 관경을 적게 하고 관내유속을 크게 한다.
  4. 관로에 조압수조를 설치한다.
(정답률: 80%)
  • 수격작용(Water Hammer)은 유속이 급격히 변할 때 발생하므로, 이를 방지하려면 관경을 크게 하여 관내 유속을 낮추어야 합니다. 관경을 작게 하여 유속을 크게 하는 것은 오히려 수격작용을 심화시키는 요인이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 보일러마력이라 함은 100℃의 물 15.65kg을 1시간 동안에 100℃의 증기로 만들 수 있는 능력이다. 이것을 열량으로 환산하면 약 얼마인가?

  1. 8345 kcal/h
  2. 8435 kcal/h
  3. 12500 kcal/h
  4. 53900 kcal/h
(정답률: 72%)
  • 보일러마력의 열량 환산은 물의 증발잠열을 이용하여 계산합니다. 물 $1\text{kg}$을 $100\text{°C}$ 증기로 만드는 데 필요한 잠열은 약 $539\text{kcal}$입니다.
    ① [기본 공식]
    $$\text{Heat} = \text{Mass} \times \text{Latent Heat}$$
    ② [숫자 대입]
    $$\text{Heat} = 15.65 \times 539$$
    ③ [최종 결과]
    $$\text{Heat} = 8434.35$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 압축공기 배관의 부속장치 중 수분이나 윤활유를 공기나 가스에서 분리 제거하는 분리기의 설치위치로 가장 적합한 곳은?

  1. 후부 냉각기의 바로 다음
  2. 중간 냉각기와 후부 냉각기 사이
  3. 중간 냉각기의 바로 앞
  4. 압축공기 배관장치 맨 끝부분
(정답률: 72%)
  • 압축공기 시스템에서 분리기는 냉각 과정에서 응축된 수분과 윤활유를 효과적으로 제거하기 위해 중간 냉각기와 후부 냉각기 사이에 설치하는 것이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 위생도기의 KS 표시 기호 중 틀린 것은?

  1. 대변기 : C
  2. 소변기 : U
  3. 대변기 세척용 탱크 : T
  4. 청소용 수채 : W
(정답률: 68%)
  • 위생도기의 KS 표시 기호에서 청소용 수채는 $\text{S}$로 표기합니다.

    오답 노트
    대변기: $\text{C}$ (Correct)
    소변기: $\text{U}$ (Correct)
    대변기 세척용 탱크: $\text{T}$ (Correct)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 가스 사용시설의 배관 시설기준에 대한 설명으로 잘못된 것은?

  1. 가스계량기(30m3/h 미만인 경우) 설치 높이는 바닥으로부터 1.6m 이상 2m 이내에 설치한다.
  2. 배관의 이음부(용접이음매는 제외)와 전기계량기 및 전기개폐기와의 거리는 60cm 이상 유지한다.
  3. 배관은 그 외부에 사용가스명, 최고사용압력, 가스흐름방향을 표시해야 한다.
  4. 배관을 고정 부착하는데 있어 관지름이 13mm 미만은 1m 마다하고 13mm 이상은 3m로 한다.
(정답률: 66%)
  • 가스 배관의 고정 간격 기준은 관지름 $13\text{mm}$ 미만일 때 $1\text{m}$ 마다, $13\text{mm}$이상 $33\text{mm}$ 미만일 때 $2\text{m}$ 마다 설치하는 것이 원칙입니다. 따라서 $13\text{mm}$이상을 $3\text{m}$로 한다는 설명은 잘못되었습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 열교환기 중 유체를 정수, 해수 등의 열매체로 필요한 온도까지 유체온도를 강하시키는 것은?

  1. 가열기
  2. 과열기
  3. 냉각기
  4. 재비기
(정답률: 72%)
  • 냉각기는 정수나 해수와 같은 냉각 매체를 이용하여 유체의 온도를 필요한 수준까지 강하시키는 열교환 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 수도본관의 수압이 2.4 kgf/cm2 일 때 본관에서 수도직결식 급수배관을 하면 물은 몇 m 높이까지 급수할 수 있겠는가? (단, 관내에서의 유체의 마찰손실은 없는 것으로 한다.)

  1. 12
  2. 24
  3. 48
  4. 72
(정답률: 73%)
  • 수압 $1\text{ kgf/cm}^2$은 수두 높이 $10\text{ m}$와 동일한 압력을 가집니다. 이를 이용하여 급수 가능 높이를 계산합니다.
    ① [기본 공식] $H = P \times 10$
    ② [숫자 대입] $H = 2.4 \times 10$
    ③ [최종 결과] $H = 24$
    따라서 물은 $24\text{ m}$ 높이까지 급수할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 가스미터의 종류 중 회전식에 속하지 않는 것은?

  1. 오발식
  2. 크로바식
  3. 로터리식
  4. 루트식
(정답률: 50%)
  • 가스미터 중 회전식에는 오발식, 로터리식, 루트식이 포함됩니다. 크로바식은 회전식이 아닌 막식(다이아프램식)의 일종입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다익 송풍기라고도 하며 다수의 짧은 날개를 가진 송풍기로서 풍량이 적은 저압용으로 사용되는 것은?

  1. 터보팬
  2. 시로코팬
  3. 프로팰러팬
  4. 리밋로드팬
(정답률: 67%)
  • 시로코팬은 다익 송풍기라고도 불리며, 다수의 짧은 날개를 가지고 있어 풍량은 적지만 저압용으로 사용하기에 적합한 특징을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 일반적인 급배수 배관의 시험 종류가 아닌 것은?

  1. 진공시험
  2. 수압시험
  3. 기압시험
  4. 만수시험
(정답률: 71%)
  • 일반적인 급배수 배관의 기밀성과 누수 여부를 확인하기 위한 시험으로는 수압시험, 기압시험, 만수시험 등이 사용되며, 진공시험은 일반적인 급배수 배관 시험 종류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 배관공작 및 재료

21. 배관작업에서의 안전사항으로 적합하지 않은 것은?

  1. 긴 관을 취급할 때는 가설 전선 등에 접촉되지 않도록 주의한다.
  2. 파이프 렌치 등 공구나 부품은 떨어뜨리지 않도록 주의한다.
  3. 오일 버너로 작업하는 경우는 연료통이나 탱크 부근에서 작업한다.
  4. 높은 곳에서의 작업 시에는 추락재해 방지를 위해 안전대를 착용하여야 한다.
(정답률: 87%)
  • 화재 및 폭발 위험을 방지하기 위해 오일 버너 작업 시에는 연료통이나 탱크 부근에서 작업하는 것을 엄격히 금지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 도시가스 공급 방식 중 저압 공급방식은 몇 kgf/cm2 미만으로 수요자에게 공급하는가?

  1. 1 kgf/cm2
  2. 2 kgf/cm2
  3. 5 kgf/cm2
  4. 10 kgf/cm2
(정답률: 64%)
  • 도시가스 공급 방식에서 저압 공급방식은 $1\text{ kgf/cm}^2$ 미만의 압력으로 수요자에게 공급하는 방식을 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 급수 배관 설비에서 공기실(air chamber)을 설치하는 위치로 가장 적합한 곳은?

  1. 급속 개폐식 수전 근처
  2. 펌프의 흡입구
  3. 급수관의 끝
  4. 소화전 출구
(정답률: 61%)
  • 공기실은 급격한 밸브 개폐 시 발생하는 수격작용(Water hammering)을 흡수하여 배관의 손상을 방지하는 장치이므로, 수격작용이 빈번하게 발생하는 급속 개폐식 수전 근처에 설치하는 것이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 중 소방용 수원의 수위가 펌프보다 아래에 있을 때 설치하는 것은?

  1. 가압 송수장치
  2. 프라이밍 물탱크
  3. 옥상 물탱크
  4. 스프링클러 설비
(정답률: 56%)
  • 소방용 수원의 수위가 펌프보다 낮은 위치에 있을 경우, 펌프 내에 물을 채워 공기를 제거하고 정상적인 흡입 상태를 유지하기 위해 프라이밍 물탱크를 설치합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 집잔장치의 필요성 및 선택에 대한 고려사항을 설명한 것으로 틀린 것은?

  1. 우수한 성능의 연소장치를 설치해야 한다.
  2. 설비가동 시 공기비를 적절히 조정해야 한다.
  3. 가급적 쾌적한 생활환경을 만들어 대기오염으로 인한 공해 방지에 필요하다.
  4. 집진장치의 성능은 유입되는 가스 또는 물의 온도와는 관계가 없다.
(정답률: 82%)
  • 집진장치의 성능은 유입되는 가스나 물의 온도, 성분, 농도 등에 따라 효율이 크게 달라지므로 온도와 관계가 없다는 설명은 틀린 것입니다.

    오답 노트
    우수한 연소장치 설치, 적절한 공기비 조정, 대기오염 방지를 통한 쾌적한 환경 조성은 모두 집진 및 오염 방지를 위한 올바른 고려사항입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 아크 용접기에서 사용률(duty cycle)을 나타낸 것은? (단, A : 아크가 발생하고 있는 시간, B : 휴식시간이다.)

(정답률: 65%)
  • 용접기의 사용률은 전체 시간(아크 발생 시간 + 휴식 시간) 중에서 실제로 아크가 발생한 시간이 차지하는 비율을 백분율로 나타낸 것입니다.
    ① [기본 공식]
    $$\frac{A}{A+B} \times 100$$
    ② [숫자 대입]
    $$\frac{A}{A+B} \times 100$$
    ③ [최종 결과]
    $$\frac{A}{A+B} \times 100$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 파이프 렌치의 크기를 표시하는 것은?

  1. 조우(jaw)에 물릴 수 있는 관의 최소지름
  2. 조우(jaw)를 맞대었을 때의 전 길이
  3. 최소와 최대로 물릴 수 있는 관 지름의 평균값
  4. 조우(jaw)를 최대로 벌린 전 길이
(정답률: 61%)
  • 파이프 렌치의 규격(크기)은 렌치의 입 부분인 조우(jaw)를 최대로 벌렸을 때의 전 길이를 기준으로 표시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 프로판(C3H8)가스 절단에 대한 설명으로 틀린 것은?

  1. 후판 절단시는 아세틸렌보다 절단속도가 빠르다.
  2. 절단면 거칠기가 미세하여 깨끗하다.
  3. 슬래그 제거가 쉽다.
  4. 포갬 절단 시는 아세틸렌보다 절단속도가 느리다.
(정답률: 66%)
  • 프로판 가스는 아세틸렌에 비해 화염 온도는 낮지만 열량이 커서 후판 절단 시 속도가 빠르고 절단면이 깨끗하며 슬래그 제거가 쉽습니다. 따라서 포갬 절단 시에도 아세틸렌보다 절단 속도가 빠르므로, 느리다고 설명한 내용은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 주철관 전용 절단공구로 가장 적합한 것은?

  1. 체인 파이프 커터
  2. 기계 톱
  3. 링크형 파이프 커터
  4. 가스절단 토치
(정답률: 75%)
  • 주철관은 재질 특성상 충격에 약하고 단단하므로, 관을 감싸서 압착 절단하는 방식인 링크형 파이프 커터가 가장 적합한 전용 공구입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 호칭지름 20A인 강관을 곡률반지름 100mm로 90° 구부림 할 경우 곡선부 길이는 약 몇 mm 인가?

  1. 137
  2. 157
  3. 274
  4. 314
(정답률: 61%)
  • 원호의 길이를 구하는 공식인 $L = 2\pi r \times \frac{\theta}{360}$를 사용하여 계산합니다.
    ① [기본 공식] $L = 2\pi r \times \frac{\theta}{360}$
    ② [숫자 대입] $L = 2 \times 3.14 \times 100 \times \frac{90}{360}$
    ③ [최종 결과] $L = 157$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 배관 공작용 공구인 리드형 수동 나사절삭기의 호칭번호 2R4의 사용 관경 범위로 가장 적합한 것은?

  1. 15A ~ 32A
  2. 8A ~ 25A
  3. 15A ~ 50A
  4. 8A ~ 32A
(정답률: 51%)
  • 리드형 수동 나사절삭기 2R4 모델의 규격상 사용 가능한 관경 범위는 $15\text{A}$에서 $32\text{A}$까지입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 이종관의 접합방법에 대한 설명으로 틀린 것은?

  1. 강관과 연관을 접합할 때는 납땜용 니플을 사용한다.
  2. 강관과 주철관을 접합할 때는 납 주입 후 코킹작업을 하여 기밀을 유지해야 한다.
  3. 주철관과 도관을 접합할 때는 그 틈새에 마(얀)을 박은 후 모르타르를 채운다.
  4. 콘크리트관과 주철관을 접합할 때는 그 틈새에 마(얀)을 박은 후 납을 채운다.
(정답률: 69%)
  • 콘크리트관과 주철관을 접합할 때는 틈새에 마(얀)를 박은 후 납이 아니라 모르타르를 채워 접합하는 것이 올바른 방법입니다.

    오답 노트
    강관과 연관 접합: 납땜용 니플 사용
    강관과 주철관 접합: 납 주입 후 코킹 작업
    주철관과 도관 접합: 마(얀) 박은 후 모르타르 충전
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 스테인리스강관의 몰코(molco) 접합 시 사용하는 공구는?

  1. 봄볼
  2. 토치램프
  3. 맬릿
  4. 전용 압착공구
(정답률: 71%)
  • 스테인리스강관의 몰코(molco) 접합은 전용 압착공구를 사용하여 관과 부속을 강하게 압착함으로써 누수를 방지하고 접합하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 관 지름 20A 이하의 동관 접합방법 중 주로 관의 분해 및 해체를 필요로 하는 곳에 이용되는 방법은?

  1. 빅토릭 접합
  2. 플래어 접합
  3. 경납땜 접합
  4. 슬리브 접합
(정답률: 68%)
  • 플래어 접합은 관 끝을 나팔 모양으로 넓혀 너트로 조이는 방식으로, 용접이나 납땜을 하지 않기 때문에 추후 관의 분해 및 해체가 필요한 $20A$이하의 소경 동관에 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 폴리에틸렌관의 이음에 대한 설명으로 틀린 것은?

  1. 이음의 종류에는 테이퍼조인트이음, 플랜지이음 등이 있다.
  2. 인서트 이음은 인서트소켓을 사용하여 주로 50mm이하의 관을 이음한다.
  3. 용착 슬리브 이음 시 지그(jig)는 240℃ 이상으로 가열하여 사용한다.
  4. 용착 슬리브 이음은 이음부의 접합강도가 확실한 방법이다.
(정답률: 58%)
  • 폴리에틸렌관의 용착 슬리브 이음 시 사용하는 지그(jig)의 가열 온도는 일반적으로 $200^{\circ}C$ 내외로 관리하며, $240^{\circ}C$이상으로 과하게 가열할 경우 재료의 열변형이나 손상이 발생할 수 있어 부적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 가스용접에서 1시간 동안 표준 불꽃으로 용접하는 경우 아세틸렌의 소비량(L)으로 팁의 능력을 나타내는 형식은?

  1. 미국식
  2. 프랑스식
  3. 독일식
  4. 일본식
(정답률: 70%)
  • 가스용접 팁의 능력을 표시하는 방법 중, 1시간 동안 표준 불꽃으로 용접할 때 소비되는 아세틸렌의 양(L)을 기준으로 하는 방식은 프랑스식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 석면시멘트관의 이음에서 2개의 플랜지와 2개의 고무링 및 1개의 슬리브에 의하여 이음하는 방식은?

  1. 슬리브 이음
  2. 기볼트 이음
  3. 심플렉스 이음
  4. 턴 앤드 그루브 이음
(정답률: 60%)
  • 석면시멘트관의 이음 방식 중 2개의 플랜지와 2개의 고무링, 그리고 1개의 슬리브를 사용하여 결합하는 방식은 기볼트 이음의 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 주철관의 코킹작업 시 안전사항으로 옳지 않은 것은?

  1. 납 용해작업은 인화물질이 없는 곳에서 한다.
  2. 작업 중에는 수분이 들어가지 않는 장소를 택한다.
  3. 납 용융액은 취급할 때는 앞치마 장갑 등을 필이 착용한다.
  4. 납은 소켓에 넘치지 않도록 주의하여 조금씩 3~5회에 나누어 주입한다.
(정답률: 77%)
  • 주철관 코킹 작업 시 납 주입은 한 번에 충분한 양을 부어 빈틈없이 채우는 것이 원칙입니다. 조금씩 여러 번 나누어 주입하면 접합부의 밀착력이 떨어져 누수의 원인이 될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 안전밸브의 작동방법에 따른 종류가 아닌 것은?

  1. 스프링식 안전밸브
  2. 중추식 안전밸브
  3. 지렛대식 안전밸브
  4. 증기식 안전밸브
(정답률: 56%)
  • 안전밸브는 설정 압력 이상이 되었을 때 자동으로 개방되어 내부 유체를 배출함으로써 압력 용기의 파손을 방지하는 장치입니다. 작동 방식에 따라 스프링식, 중추식, 지렛대식 등으로 분류하며, 증기식은 작동 방법에 따른 분류가 아니라 취급하는 유체의 종류에 따른 구분입니다.

    오답 노트
    스프링식: 스프링의 탄성력을 이용해 밸브를 폐쇄
    중추식: 추의 무게를 이용해 밸브를 폐쇄
    지렛대식: 지렛대의 원리와 무게추를 이용해 밸브를 폐쇄
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 액상합성수지의 나사용 패킹에 대한 설명으로 틀린 것은?

  1. 화학약품에 강하다.
  2. 내유성이 약하다.
  3. 내열범위가 –30 ~ 130℃ 이다.
  4. 증기, 기름, 약품배관에 사용할 수 있다.
(정답률: 52%)
  • 액상합성수지 패킹은 화학약품뿐만 아니라 기름에 대해서도 강한 내유성을 가지고 있어 증기, 기름, 약품 배관에 널리 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 배관제도

41. 가교화 폴리에텔렌관의 특성에 대한 설명으로 틀린 것은?

  1. 내화학성이 우수하며 스케일이 생기지 않는다.
  2. 가볍고 신축성이 좋으며 유연성이 있어 배관시공이 용이하다.
  3. 관의 길이가 길고 가격이 저렴하며 시공 및 운반비가 저렴하여 경제적이다.
  4. 사용온도 범위는 0~60℃ 정도이다.
(정답률: 60%)
  • 가교 폴리에틸렌관은 내열성이 우수하여 고온의 온수 배관에도 사용이 가능하므로, 사용온도 범위가 $0 \sim 60\text{℃}$ 정도라는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 동관의 두께별 분류 중 가장 두꺼운 것은?

  1. K형
  2. L형
  3. M형
  4. N형
(정답률: 80%)
  • 동관은 두께에 따라 K형, L형, M형으로 분류하며, 두께가 두꺼운 순서는 K형 > L형 > M형 순입니다. 따라서 가장 두꺼운 것은 K형입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 소구경의 관 이음쇠로서 관의 분해, 수리, 교체가 필요한 경우 사용하는 이음쇠는?

  1. 엘보
  2. 리턴밴드
  3. 니플
  4. 유니언
(정답률: 74%)
  • 유니언은 관의 분해, 수리, 교체가 필요한 소구경 배관에서 관을 절단하지 않고도 쉽게 분리할 수 있도록 설계된 이음쇠입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 사용 압력이 300kgf/cm2 이상의 압축 공기 배관에 가장 적합한 관은?

  1. 전기저항용접강관
  2. 배관용 탄소강관
  3. 이음매 없는 강관
  4. 단접 강관
(정답률: 57%)
  • 이음매 없는 강관(Seamless Pipe)은 용접 부위가 없어 강도가 매우 높고 누설 위험이 적기 때문에, $300kgf/cm^{2}$이상의 고압 압축 공기 배관에 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 동합금 관이음쇠로 외부는 납땜, 내부는 관용 나사이음을 하게 되어 있는 부속품의 명칭은?

  1. 엘보 C × C 형
  2. 엘보 C × M 형
  3. 엘보 C × F 형
  4. 엘보 F × F 형
(정답률: 63%)
  • 동합금 관이음쇠에서 C는 납땜(Copper)을, F는 나사이음(Female)을 의미합니다. 따라서 외부는 납땜, 내부는 나사이음을 하는 부속품은 엘보 C × F 형입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 합성수지 도료의 종류가 아닌 것은?

  1. 프탈산계
  2. 요소 멜라민계
  3. 염화비닐계
  4. 산화철 도료계
(정답률: 51%)
  • 합성수지 도료는 수지를 주성분으로 하는 도료를 말하며, 프탈산계, 요소 멜라민계, 염화비닐계 등이 이에 해당합니다.

    오답 노트
    산화철 도료계: 무기질 안료를 사용하는 무기질 도료에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 내식성이 우수하며 저온 충격성이 크므로 한랭지 배관이 가능하며 용접식, 몰코식, 플랜지식 이음시공이 가능한 관은?

  1. 구리관
  2. 스테인리스 강관
  3. 주석관
  4. 경질 염화비닐관
(정답률: 71%)
  • 스테인리스 강관은 내식성이 매우 뛰어나고 저온에서도 충격에 강해 한랭지 배관에 적합하며, 용접식, 몰코식, 플랜지식 등 다양한 이음 시공이 가능한 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 암면보온재 중 900℃ 이상의 열설비 표면보온 단열재로 적합한 것은?

  1. 하이울
  2. 홈 매트
  3. 블랭킷
  4. 파티션코어
(정답률: 57%)
  • 하이울은 암면보온재 중에서도 내열 성능이 매우 뛰어나 $900^{\circ}C$이상의 고온 열설비 표면 보온 및 단열재로 사용하기에 가장 적합한 재료입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 벨로스형 신축이음재의 재질로 많이 사용되는 재료는?

  1. 스테인리스 강
  2. 알루미늄
  3. 납
  4. 황동
(정답률: 60%)
  • 벨로스형 신축이음재는 배관의 열팽창과 수축을 흡수해야 하므로, 내식성과 내열성, 탄성이 뛰어난 스테인리스 강이 재질로 가장 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 증기, 물, 기름 등의 배관에 사용되며 관내의 이물질을 제거할 목적으로 사용되는 것은?

  1. 플로트 트랩
  2. 볼 탭
  3. 팽창 밸브
  4. 스트레이너
(정답률: 68%)
  • 스트레이너는 배관 내의 이물질을 걸러내어 밸브나 기기 등의 손상을 방지하고 관내를 깨끗하게 유지하기 위해 설치하는 여과 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

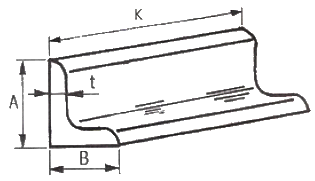

51. 그림과 같은 부등변 ㄱ 형강의 치수 표시로 가장 적합한 것은?

  1. L A × B × t – K
  2. H B × t × A – K
  3. L K – t × A × B
  4. ㄷ K – A × t × B
(정답률: 67%)
  • 부등변 ㄱ 형강의 규격 표시 방법은 길이, 높이, 너비, 두께, 그리고 구부러진 부분의 치수 순으로 표기합니다. 이미지의 치수를 적용하면 길이 L, 높이 A, 너비 B, 두께 t, 그리고 K의 순서인 L A × B × t – K 로 표기하는 것이 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 그림과 같은 입체도에서 화살표 방향이 정면일 경우 평면도로 가장 적합한 것은?

(정답률: 72%)
  • 화살표 방향이 정면일 때, 정면에서 바라본 형상을 평면도로 투영해야 합니다. 입체도에서 정면 방향으로 보았을 때 상단의 평평한 면과 하단의 돌출된 형상, 그리고 보이지 않는 부분의 숨은선이 정확하게 표현된 가 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 3개의 좌표축의 투상이 서로 120°가 되는 축측 투상으로 평면, 측면, 정면을 하나의 투상면 위에 동시에 볼 수 있도록 그려진 투상법은?

  1. 등각 투상법
  2. 국부 투상법
  3. 정 투상법
  4. 경사 투상법
(정답률: 62%)
  • 3개의 좌표축이 서로 $120^{\circ}$를 이루며, 정면, 평면, 측면을 하나의 투상면에 동시에 나타내어 입체감을 주는 방법은 등각 투상법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. KS 재료 중에서 탄소강 주강품을 나타내는 “SC 410”의 기호 중에서 “410”이 의미하는 것은?

  1. 최저 인장강도
  2. 규격 순서
  3. 탄소 함유량
  4. 제작 번호
(정답률: 69%)
  • 탄소강 주강품 기호 SC 410에서 SC는 Steel Casting(주강)을 의미하며, 뒤의 숫자 410은 재료의 최저 인장강도($410\text{ MPa}$)를 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 인접부분을 참고로 표시하는데 사용하는 선은?

  1. 숨은선
  2. 가상선
  3. 외형선
  4. 피치선
(정답률: 57%)
  • 가상선은 인접한 부분의 참고 표시, 가공 전후의 모양, 이동 가능한 부분의 경로 등을 나타낼 때 사용하는 가는 2점 쇄선입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 치수 보조기호 중 지름을 표시하는 기호는?

  1. D
  2. ø
  3. R
  4. SR
(정답률: 73%)
  • 치수 보조기호에서 지름을 나타낼 때는 $\phi$ 기호를 사용합니다.

    오답 노트
    R: 반지름 표시
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 그림에서 화살표 방향을 정면도로 선정할 경우 평면도로 가장 올바른 것은?

(정답률: 72%)
  • 입체도 에서 화살표 방향을 정면으로 보았을 때, 위에서 내려다본 평면도는 상단의 원형 구멍과 하단의 홈, 그리고 전체적인 외곽 라인이 정확히 일치하는 가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 양면 용접부 조합 기호에 대하여 그 명칭이 틀린 것은?

  1. : 양면 V형 맞대기 용접
  2. : 넓은 루트면이 있는 K형 맞대기 용접
  3. : K형 맞대기 용접
  4. : 양면 U형 맞대기 용접
(정답률: 70%)
  • 기호 는 일반적인 K형 맞대기 용접의 변형이 아니라, 단순한 K형 맞대기 용접의 형태를 띠고 있으므로 넓은 루트면이 있다는 설명은 틀린 명칭입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음 도면은 정면도이다. 이 정면도에 가장 적합한 평면도는?

(정답률: 81%)
  • 정면도 는 육각뿔 형태의 입체물입니다. 이를 위에서 내려다본 평면도는 중심점에서 각 꼭짓점으로 선이 뻗어 나가는 정육각형 모양인 가 가장 적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 그림에서 나타난 배관 접합 기호는 어떤 접합을 나타내는가?

  1. 블랭크(blank) 연결
  2. 유니언(union) 연결
  3. 플랜지(flange) 연결
  4. 칼라(collar) 연결
(정답률: 54%)
  • 제시된 기호는 배관의 접합 방법 중 칼라(collar) 연결을 나타내는 표준 심볼입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
