승강기산업기사 필기 기출문제복원 (2016-03-06)

승강기산업기사
(2016-03-06 기출문제)

목록

1과목: 승강기개론

1. 엘리베이터의 안전장치가 아닌 것은?

  1. 조속기
  2. 완충기
  3. 브레이크
  4. 균형체인
(정답률: 90%)
  • 엘리베이터의 안전장치 중에서 균형체인은 안전장치가 아닙니다. 균형체인은 엘리베이터 카빈이 떨어지는 것을 막기 위해 설치되는 것으로, 엘리베이터 카빈과 상승장치 사이에 연결되어 있습니다. 하지만 균형체인은 엘리베이터의 급정지나 비상상황에서는 작동하지 않기 때문에 안전장치로 사용되지 않습니다. 대신에 조속기, 완충기, 브레이크 등이 엘리베이터의 안전장치로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 비상용엘리베이터에서 정전 시 예비전원에 의하여 엘리베이터를 몇 시간이상 가동할 수 있어야 하는가?

  1. 0.5
  2. 1
  3. 1.5
  4. 2
(정답률: 88%)
  • 비상용엘리베이터에서는 정전 시 예비전원이 작동하여 최소 2시간 이상 가동할 수 있어야 합니다. 이는 비상 상황에서 승객들이 엘리베이터 안에 갇히지 않도록 하기 위함입니다. 따라서 정답은 "2"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 기계실 크기는 설비, 특히 전기설비의 작업이 쉽고 안전하도록 하기 위하여 작업구역에서 유효 높이는 몇 m 이상이어야 하는가?(관련 규정 개정전 문제로 여기서는 기존 정답인 2번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 1.8
  2. 2
  3. 2.2
  4. 2.4
(정답률: 89%)
  • 기계실 크기는 안전과 작업의 편의성을 고려하여 작업구역에서 유효 높이가 2m 이상이어야 합니다. 이는 건축법 시행규칙 제29조에 규정되어 있습니다. 따라서 보기에서 정답은 "2"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. VVVF 제어방식에서 인버터 제어방식을 일반적으로 어떻게 표현하는가?

  1. PAM
  2. PWM
  3. PSM
  4. PTM
(정답률: 85%)
  • 인버터 제어방식을 일반적으로 PWM(Pulse Width Modulation) 방식으로 표현한다. 이는 주파수와 진폭을 일정하게 유지하면서, 펄스 폭을 조절하여 전압을 변화시키는 방식으로, 전력 손실을 최소화하면서도 정확한 전압 제어가 가능하기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 문짝수는 2 이고 문은 측면 개폐방식일 경우 기호로 나타낸 것은?

  1. 1S
  2. 2S
  3. 1CO
  4. 2CO
(정답률: 91%)
  • 문짝수가 2이므로 보기에서 "1S"와 "1CO"는 제외된다. 그리고 문이 측면 개폐방식이므로 "CO"도 제외된다. 따라서 정답은 "2S"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 로프와의 면압이 작아 로프의 수명은 길어지지만 마찰력이 가장 작아 와이어로프의 권부각을 크게 할 수 있어 더블랩 방식의 권상기에 많이 사용되고 있는 도르래 홈의 형상은?

  1. V홈
  2. U홈
  3. T홈
  4. 언더커트홈
(정답률: 84%)
  • 도르래 홈의 형상이 U홈인 이유는 U홈은 로프와의 면압이 작아 로프의 수명을 길게 유지할 수 있으면서도 마찰력이 가장 작아 와이어로프의 권부각을 크게 할 수 있기 때문이다. 따라서 더블랩 방식의 권상기에 많이 사용된다. V홈, T홈, 언더커트홈은 각각 다른 형태의 도르래 홈이며, U홈과는 다른 특징을 가지고 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 전기식 엘리베이터 승강로 구조에서 작업자가 피트 바닥으로 안전하게 내려가기 위해 사용위치에 고정시킨 사다리의 높이는 승강장문 문턱 위로 몇 m 이상으로 연장되어야 하는가?

  1. 1
  2. 1.1
  3. 1.2
  4. 1.3
(정답률: 69%)
  • 전기식 엘리베이터 승강로 구조에서 작업자가 피트 바닥으로 내려가기 위해 사용하는 사다리는 승강장문 문턱 위로 최소 1m 이상 연장되어야 합니다. 따라서, 보기에서 정답이 "1.1"인 이유는 1m 이상 연장되어야 하기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 기어드형 권상기에서 엘리베이터의 속도를 결정하는 요소가 아닌 것은?

  1. 시브의 직경
  2. 로프의 직경
  3. 기어의 감속비
  4. 전동기의 회전수
(정답률: 90%)
  • 로프의 직경은 권상기의 엘리베이터 속도를 결정하는 요소 중 하나가 아닙니다. 로프의 직경은 권상기의 하중 용량과 안전성에 영향을 미치지만, 속도와는 직접적인 연관성이 없습니다. 따라서 로프의 직경은 이 문제에서 정답이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 파킹스위치의 설치장소에 부적합한 곳은?

  1. 승강장
  2. 경비실
  3. 기계실
  4. 중앙관리실
(정답률: 71%)
  • 파킹스위치는 주로 인적이 다니지 않는 곳에 설치되며, 기계실은 기계가 작동하는 곳으로 인적이 다니는 곳이기 때문에 파킹스위치의 설치장소로는 부적합합니다. 또한 기계실은 먼지나 기계 작동 소음 등으로 인해 파킹스위치의 작동에 영향을 줄 수 있으므로 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 무빙워크의 경사도는 몇 도 이하인가?

  1. 8
  2. 10
  3. 12
  4. 15
(정답률: 90%)
  • 무빙워크의 경사도는 최대 12도 이하이다. 이는 안전을 위한 규정으로 정해진 것으로, 12도 이상의 경사면에는 무빙워크를 설치할 수 없다. 이유는 12도 이상의 경사면에서는 승강기 안전규정에 따라 안전한 운행이 보장되지 않기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 에너지 분산형 완충기(유입식)의 행정거리에 관한 설명 중 옳은 것은?

  1. 정격속도의 115%로 충돌할 때 평균감속도 0.1gn이하로 정지하기에 충분한 행정
  2. 정격속도의 140%로 충돌할 때 평균감속도 0.1gn이하로 정지하기에 충분한 행정
  3. 정격속도의 115%로 충돌할 때 평균감속도 1.0gn이하로 정지하기에 충분한 행정
  4. 정격속도의 140%로 충돌할 때 평균감속도 1.0gn이하로 정지하기에 충분한 행정
(정답률: 84%)
  • 에너지 분산형 완충기(유입식)는 충돌 시 에너지를 분산시켜서 충격을 완화시키는 역할을 합니다. 이때, 충돌 시 정격속도의 115%로 충돌할 때 평균감속도 1.0gn이하로 정지하기에 충분한 행정거리가 필요합니다. 이는 충돌 시 충격을 완화시키는데 충분한 거리를 확보하기 위함입니다. 따라서 정답은 "정격속도의 115%로 충돌할 때 평균감속도 1.0gn이하로 정지하기에 충분한 행정"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 승강기 완성검사 시 카 비상정지장치가 작동될 때, 부하가 없거나 부하가 균일하게 분포된 카의 바닥은 정상적인 위치에서 몇 % 를 초과하여 기울어지지 않아야 하는가?

  1. 1
  2. 3
  3. 5
  4. 10
(정답률: 88%)
  • 카 비상정지장치가 작동될 때, 부하가 없거나 부하가 균일하게 분포된 경우에는 카의 바닥이 최대 5%까지만 기울어져야 합니다. 이는 안전을 위한 기준으로, 5% 이상 기울어지면 승강기 안에서 사람들이 넘어질 수 있기 때문입니다. 따라서 정답은 "5"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 엘리베이터용 전동기의 용량을 결정하는 주된 요인이 아닌 것은?

  1. 행정거리
  2. 정격하중
  3. 정격속도
  4. 종합효율
(정답률: 85%)
  • 행정거리는 엘리베이터용 전동기의 용량을 결정하는 주된 요인이 아닙니다. 행정거리는 엘리베이터의 이동 거리를 의미하며, 전동기의 용량과는 직접적인 연관성이 없습니다. 정격하중, 정격속도, 종합효율은 전동기의 용량을 결정하는 주요한 요인들입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 로프의 꼬임방법으로 승객용 엘리베이터에서 일반적으로 가장 많이 사용하는 방법은?

  1. 랭그 S꼬임
  2. 랭그 Z꼬임
  3. 보통 S꼬임
  4. 보통 Z꼬임
(정답률: 85%)
  • 승객용 엘리베이터에서는 보통 Z꼬임 방법이 가장 많이 사용됩니다. 이는 로프를 두 개의 그룹으로 나누어 한 그룹은 시계 방향으로 꼬이고, 다른 그룹은 반시계 방향으로 꼬여서 서로 엇갈리는 형태로 구성되기 때문입니다. 이 방법은 로프의 안정성과 내구성을 높일 수 있어서 일반적으로 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 엘리베이터의 설비 계획으로 적당하지 않은 것은?

  1. 엘리베이터의 배치에 대해서는 사전에 충분한 검토가 필요하다.
  2. 엘리베이터 이용자의 대기시간은 허용치를 초과하더라고 상관없다.
  3. 교통량 계산의 결과 그 빌딩의 교통 수요에 적합한 대수이어야 한다.
  4. 다수의 엘리베이터를 설치할 경우에는 가급적 건물의 중앙에 집결시키는 것이 바람직하다.
(정답률: 86%)
  • 정답은 "엘리베이터 이용자의 대기시간은 허용치를 초과하더라도 상관없다."입니다. 이유는 엘리베이터 이용자들은 대기시간이 길어질수록 불편함을 느끼고, 이는 건물의 만족도와 직결되기 때문입니다. 따라서 엘리베이터 설비 계획에서는 이용자의 대기시간을 최소화하는 것이 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음 설명 중 틀린 것은?

  1. 엘리베이터는 수직 교통수단이다.
  2. 에스컬레이터란 오티스회사의 등록상표이었다.
  3. 팬터그래프식은 유압식 엘리베이터로 볼 수 없다.
  4. 아르키메데스의 드럼식 권상기계사 최초라 할 수 있다.
(정답률: 91%)
  • 정답은 "팬터그래프식은 유압식 엘리베이터로 볼 수 없다." 이다. 이유는 팬터그래프식은 전기식 엘리베이터이기 때문이다. 유압식 엘리베이터는 유압 원리를 이용하여 작동하는데, 팬터그래프식은 전기 모터를 이용하여 작동한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 그림과 같은 유압회로의 설명이 아닌 것은?

  1. 효율이 높다.
  2. 정확한 속도제어가 가능하다.
  3. 블리드 오프(BLEED OFF)회로이다.
  4. 유량제어밸브를 주회로에서 분기된 바이패스회로에 삽입한 회로이다.
(정답률: 78%)
  • 유량제어밸브를 주회로에서 분기된 바이패스회로에 삽입한 유압회로는 바이패스 회로에서 유량을 조절하여 주회로의 유량을 제어할 수 있기 때문에 정확한 속도제어가 가능하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 유압엘리베이터의 유압은 일반적인 경우 몇 kg/cm2 정도인가?

  1. 10~60
  2. 30~90
  3. 40~100
  4. 60~120
(정답률: 69%)
  • 유압엘리베이터의 유압은 일반적으로 10~60 kg/cm2 정도이다. 이는 엘리베이터의 높이와 적재물의 무게에 따라 다를 수 있지만, 대체로 이 범위 내에서 작동한다. 이유는 이 범위 내에서 충분한 힘을 발휘하여 엘리베이터를 움직일 수 있기 때문이다. 또한, 이 범위를 벗어나면 유압 시스템이 과부하가 걸려 작동하지 않을 수도 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 승강로 피트 바닥 밑에 사무실, 통로 또는 기타 시설이 설치되어 사람이 들어가는 구조일 때 엘리베이터에는 어떠한 안전장치를 추가로 설치해야 하는가?

  1. 로프 브레이크
  2. 균형추용 완충기
  3. 균형추 비상정지장치
  4. 상승방향 과속방지장치
(정답률: 89%)
  • 승강로 피트 바닥 밑에 사무실, 통로 또는 기타 시설이 설치되어 사람이 들어가는 구조일 때, 엘리베이터는 균형추 비상정지장치를 추가로 설치해야 합니다. 이는 엘리베이터가 갑자기 떨어지는 등의 사고가 발생할 경우를 대비하여 설치되는 안전장치로, 엘리베이터의 균형추가 갑자기 움직여 엘리베이터를 멈추게 하는 역할을 합니다. 이를 통해 엘리베이터 안전성을 높일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 와이어 로프의 구성요소가 아닌 것은?

  1. 소선
  2. 킹크
  3. 심강
  4. 스트랜드
(정답률: 84%)
  • 와이어 로프의 구성요소는 소선, 심강, 스트랜드이며, 킹크는 와이어 로프를 만들기 위해 사용되는 기술 중 하나입니다. 따라서 킹크는 와이어 로프의 구성요소가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 승강기설계

21. 엘리베이터용 와이어로프에 관한 설명으로 틀린 것은?

  1. G종: 습도가 높은 환경에서 사용된다.
  2. E종: 엘리베이터에 주로 사용되는 것이다.
  3. A종: 파단강도가 높아 초고층용으로 사용된다.
  4. B종: 강도, 경도가 높아서 중하중용 엘리베이터에 사용된다.
(정답률: 67%)
  • 답: "A종: 파단강도가 높아 초고층용으로 사용된다."가 틀린 것이다.

    B종 와이어로프는 강도와 경도가 높아서 중하중용 엘리베이터에 사용된다. 이는 엘리베이터가 매우 무거운 물건을 운반하고 있기 때문에 강한 내구성이 필요하기 때문이다. G종 와이어로프는 습도가 높은 환경에서 사용되며, E종 와이어로프는 엘리베이터에 주로 사용된다. A종 와이어로프는 파단강도가 높아 초고층용으로 사용된다는 설명은 잘못된 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 엘리베이터 도어머신에 요구되는 특성 중 옳은 것은?

  1. 원활한 작동을 위해서는 소음이 있어도 좋다.
  2. 감속기로는 헬리컬 감속기가 주류를 이루고 있다.
  3. 우수한 성능을 내기 위해서는 중량감이 있어야 한다.
  4. 구출 작업 시 닫혀 진 상태에서 정전 시 손으로 열 수 있어야 한다.
(정답률: 86%)
  • 엘리베이터 도어머신은 구조상 인명 안전에 직접적인 영향을 미치기 때문에, 구출 작업 시 닫혀 진 상태에서 정전이 발생하면 손으로 열 수 있어야 합니다. 이는 비상 상황에서 승객들이 엘리베이터 안에서 갇히는 것을 방지하기 위함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 수직 개폐식 문의 현수 로프의 안전율로 옳은 것은?

  1. 6 이상
  2. 8 이상
  3. 10 이상
  4. 12 이상
(정답률: 59%)
  • 수직 개폐식 문은 현수 로프를 통해 열리고 닫히는 문으로, 현수 로프의 안전율은 문의 안전성을 나타내는 중요한 지표입니다. 안전율은 현수 로프의 최소 허용 하중을 문의 무게로 나눈 값으로 계산됩니다.

    따라서 안전율이 높을수록 현수 로프가 견딜 수 있는 하중이 많아지므로 문의 안전성이 높아집니다. 일반적으로 안전율이 8 이상이면 안전한 수준으로 판단됩니다. 따라서 정답은 "8 이상"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 비상용 엘리베이터의 기본요건에 대한 설명으로 틀린 것은?

  1. 출입구 유효 폭은 900mm 이상이어야 한다.
  2. 비상용엘리베이터는 건축물의 전 층을 운행하여야 한다.
  3. 피난용도로 의도된 경우, 정격하중은 1000kg 이상이어야 한다.
  4. 소방관이 조작하여 엘리베이터 문이 닫힌 이후부터 60초 이내에 가장 먼 층에 도착하여야 된다.
(정답률: 71%)
  • "피난용도로 의도된 경우, 정격하중은 1000kg 이상이어야 한다."가 틀린 것이다. 비상용 엘리베이터의 기본요건은 출입구 유효 폭이 900mm 이상이어야 하며, 건축물의 전 층을 운행해야 하며, 소방관이 조작하여 엘리베이터 문이 닫힌 이후부터 60초 이내에 가장 먼 층에 도착해야 한다. 하지만 피난용도로 의도된 경우, 정격하중은 750kg 이상이어야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 전동기에 인가되는 전압과 주파수를 동시에 변환시켜 직류전동기와 동등한 제어성능을 얻을 수 있도록 제어하는 방법은?

  1. VVVF
  2. 교류 귀환제어
  3. 교류 1단 속도제어
  4. 교류 2단 속도제어
(정답률: 90%)
  • VVVF는 Variable Voltage Variable Frequency의 약자로, 전압과 주파수를 동시에 변환시켜 제어하는 방법이다. 이를 통해 직류전동기와 동등한 제어성능을 얻을 수 있으며, 전압과 주파수를 조절하여 모터의 속도와 토크를 제어할 수 있다. 따라서 VVVF가 정답이다. 교류 귀환제어는 인버터를 사용하여 교류 전원을 직류로 변환한 후, 다시 교류로 변환하여 제어하는 방법이며, 교류 1단 속도제어와 교류 2단 속도제어는 전압이나 주파수를 고정하고, 다른 하나를 제어하여 속도를 조절하는 방법이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 전동기의 역률에 관한 설명으로 틀린 것은?

  1. 전동기의 역률은 대용량일수록 또 극수가 클수록 좋아진다.
  2. 전동기는 권선에 의한 지상전류로 인하여 역률도 지체역률이다.
  3. 역률은 교류에 있어서의 전압과 전류의 파장, 격차의 정도를 백분율로 표시한다.
  4. 역률을 개선하기 위하여 위상 보상을 위한 콘덴서를 전동기와 병렬 접속하여 사용한다.
(정답률: 69%)
  • "전동기의 역률은 대용량일수록 또 극수가 클수록 좋아진다."이 설명이 틀린 것은 아니다. 전동기의 역률은 대용량일수록 또 극수가 클수록 좋아진다. 이유는 대용량일수록 더 많은 전력을 효율적으로 사용할 수 있기 때문이다. 또한 극수가 클수록 자기장의 변화가 더 작아져서 전력 손실이 적어지기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 비상용 엘리베이터 운행속도의 기준으로 옳은 것은?

  1. 0.5m/s 이상
  2. 0.75m/s 이상
  3. 1m/s 이상
  4. 1.5m/s 이상
(정답률: 86%)
  • 비상용 엘리베이터는 비상 상황에서 사람들을 빠르게 대피시키기 위한 장치이므로, 운행속도가 빠를수록 대피 시간이 단축되어 더욱 효과적일 것입니다. 따라서, 비상용 엘리베이터의 운행속도는 1m/s 이상이 되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 엘리베이터의 교통량을 계산하는 자료가 아닌 것은?

  1. 층고
  2. 층별 용도
  3. 빌딩의 용도
  4. 승객의 연령
(정답률: 94%)
  • 승객의 연령은 엘리베이터의 교통량을 계산하는 데 영향을 미치지 않는 요소이기 때문에 정답이다. 층고, 층별 용도, 빌딩의 용도는 엘리베이터의 교통량을 결정하는 중요한 요소들이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 모듈이 4인 스퍼 외접기어의 잇수가 각각 30, 60이라고 할 때 양축 간의 중심거리는?

  1. 90
  2. 180
  3. 270
  4. 360
(정답률: 76%)
  • 스퍼 외접기어의 잇수가 짝수일 때, 양축 간의 중심거리는 모듈의 크기에 따라 결정된다.

    중심거리 = (모듈 수 + 1) x 모듈 크기

    따라서, 모듈이 4인 스퍼 외접기어의 경우, 모듈 수는 30과 60의 최소공배수인 60이 되며, 모듈 크기는 동일하므로 중심거리는 (60+1) x 모듈 크기 = 61 x 모듈 크기가 된다.

    따라서, 정답은 180이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 6층 이상의 거실 면적의 합계가 7200m2인 숙박 시설인 경우 승객용 엘리베이터를 몇 대 설치해야 하는가?

  1. 1대
  2. 2대
  3. 3대
  4. 4대
(정답률: 82%)
  • 승객용 엘리베이터는 일반적으로 한 대당 최대 1000m2의 면적을 수용할 수 있습니다. 따라서 7200m2의 면적을 수용하기 위해서는 최소 8대의 엘리베이터가 필요합니다. 그러나 일반적으로 건물의 높이와 사용자 수 등을 고려하여 여유분을 두고 설치하기 때문에, 6층 이상의 거실 면적의 합계가 7200m2인 숙박 시설의 경우 4대의 엘리베이터를 설치하는 것이 적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

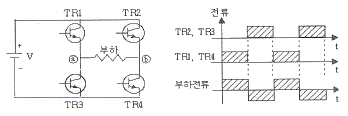

31. 그림은 승강기 전동기 속도제어 회로의 일부이다. 회로의 올바른 설명은?

  1. 교류를 직류로 바꾸어 주는 컨버터(정류기) 역할을 한다.
  2. 트랜지스터 대신에 SCR을 사용한다면 오른쪽 파형을 얻을 수 없다.
  3. TR1과 TR4가 도통하면 부하에 ⓑ에서 ⓐ방향으로 전류가 흐른다.
  4. 트랜지스터 베이스 전류의 시간과 폭을 조절하면 PWM(pulse width modulation)제어가 가능하다.
(정답률: 62%)
  • 이 회로는 승강기 전동기 속도제어 회로이며, 트랜지스터 베이스 전류의 시간과 폭을 조절하여 PWM(pulse width modulation)제어가 가능하다. 이 회로는 교류를 직류로 바꾸어 주는 컨버터(정류기) 역할을 한다. TR1과 TR4가 도통하면 부하에 ⓑ에서 ⓐ방향으로 전류가 흐르며, 트랜지스터 대신에 SCR을 사용한다면 오른쪽 파형을 얻을 수 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 비상용 엘리베이터의 전기배선공사의 설명으로 틀린 것은?

  1. 기계실내 및 승강로 내의 배선은 일반배선으로 한다.
  2. 덕트, 전선관 등 침수할 우려가 있는 것은 물이 고이지 않는 구조로 한다.
  3. 방적구조로 기기에 이르는 전선은 가급적 도중에 접속점을 만들어 접속한다.
  4. 중앙관리실에 이르는 전선을 승강로에서 분기시킬 경우 분기단자는 최하층 바닥면에서 300mm이상 높이에 설치한다.
(정답률: 65%)
  • "기계실내 및 승강로 내의 배선은 일반배선으로 한다."가 틀린 것입니다.

    방적구조로 기기에 이르는 전선은 가급적 도중에 접속점을 만들어 접속하는 이유는, 만약 전선이 일부 손상되거나 고장이 발생했을 때 전체 전선을 다시 교체하지 않고 해당 부분만 수리할 수 있기 때문입니다. 이는 유지보수 및 수리에 대한 비용과 시간을 절약할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 3상 440V의 주전원으로 15kW의 권상전동기를 구동시킬 때 최대 가속전류는 약 몇 A 인가? (단, 전동기역률은 0.7, 승강기종합효율은 0.65, 최대 전류는 정격전류의 5.5배로 계산한다.)

  1. 155
  2. 214
  3. 238
  4. 246
(정답률: 47%)
  • 주어진 조건에서 권상전동기의 정격전류는 다음과 같이 계산할 수 있다.

    정격전력 = 15kW
    전동기역률 = 0.7
    정격전압 = 440V
    정격전류 = 정격전력 / (전동기역률 x 정격전압 x 승강기종합효율)
    = 15kW / (0.7 x 440V x 0.65)
    = 28.8A

    따라서 최대 가속전류는 정격전류의 5.5배로 계산하면 된다.

    최대 가속전류 = 28.8A x 5.5
    = 158.4A

    하지만 이 값은 권상전동기를 구동하기 위해 필요한 최대 전류이므로, 이를 3상 전류로 변환해야 한다.

    3상 전류 = 최대 가속전류 / √3
    = 158.4A / √3
    = 91.5A

    따라서 최대 가속전류는 약 91.5A이다. 이 값은 주어진 보기 중에서는 "238"에 해당한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 승강로 내부의 작업구역으로 승강로 벽을 통해 접근하기 위한 문에 대한 설명으로 틀린 것은?

  1. 승강로 내부 방향으로 열려야 한다.
  2. 폭은 0.6m 이상, 높이는 1.8m 이상이어야한다.
  3. 닫힌 상태를 확인하는 전기안전장치가 있어야 한다.
  4. 열쇠로 조작되는 잠금장치가 있어야 하며, 열쇠 없이 다시 닫히고 잠길 수 있어야 한다.
(정답률: 62%)
  • "열쇠로 조작되는 잠금장치가 있어야 하며, 열쇠 없이 다시 닫히고 잠길 수 있어야 한다."가 틀린 것이다. 문은 열쇠로 잠금장치를 조작하여 열고 닫을 수 있어야 하지만, 다시 닫히고 잠길 때는 열쇠 없이도 가능해야 한다. 이는 비상 상황에서 문을 빠르게 닫을 수 있도록 하기 위함이다. "승강로 내부 방향으로 열려야 한다."는 이유는 비상 상황에서 승강로 내부로 대피할 수 있도록 하기 위함이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음의 엘리베이터 설비규정에 관한 설명 중 틀린 것은?

  1. 높이 31m를 초과하는 건축물에는 비상용 승강기를 추가로 설치하여야 한다.
  2. 초고층 건축물이라 함은 40층 이상 또는 건물 높이가 200m 이상인 건축물을 말한다.
  3. 층수가 6층 이상으로서 연면적이 2000m2 이상인 건축물에는 승강기를 설치하여야한다.
  4. 7층 이상인 공동주택에는 이삿짐 등을 운반할 수 있는 법적기준에 적합한 화물용 승강기를 설치하여야 한다.
(정답률: 69%)
  • "높이 31m를 초과하는 건축물에는 비상용 승강기를 추가로 설치하여야 한다."가 틀린 설명이다. 정확한 규정은 "높이 31m 이상 또는 지상층과 지하층을 포함하여 총 층수가 5층 이상인 건축물에는 비상용 승강기를 설치하여야 한다."이다. 초고층 건축물의 정의는 "40층 이상 또는 건물 높이가 200m 이상인 건축물"이다. 층수가 6층 이상이고 연면적이 2000m² 이상인 건축물에는 승강기를 설치해야 하며, 7층 이상인 공동주택에는 화물용 승강기를 설치해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 엘리베이터 감시반의 기능으로 틀린 것은?

  1. 제어기능
  2. 경보기능
  3. 표시기능
  4. 승객감시기능
(정답률: 83%)
  • 엘리베이터 감시반은 제어기능, 경보기능, 표시기능을 가지고 있지만, 승객감시기능은 없습니다. 엘리베이터 감시반은 엘리베이터 안전을 유지하기 위해 엘리베이터의 상태를 모니터링하고, 문제가 발생하면 경보를 울리고 적절한 조치를 취할 수 있도록 제어합니다. 또한 엘리베이터의 운행 상태를 표시하여 승객에게 정보를 제공합니다. 하지만 승객을 감시하는 기능은 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 그림은 3상 유도전동기의 기동제어 회로이다. 기동 및 운전시 MC1과 MC2의 설명 중 옳은 것은?

  1. 기동시 : MC1열림, MC2열림
  2. 기동시 : MC1닫힘, MC2열림
  3. 운전시 : MC1열림, MC2열림
  4. 운전시 : MC1닫힘, MC2열림
(정답률: 62%)
  • 기동시에는 MC1과 MC2가 모두 열려 있어야 전류가 흐를 수 있으므로 MC1과 MC2가 모두 열린 상태이다. 하지만 운전시에는 MC1이 닫혀 있어야만 3상 유도전동기가 정상적으로 운전할 수 있으므로 MC1은 닫히고, MC2는 열린 상태이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 전동기의 관성효과를 올바르게 나타내는 것은?

  1. GD
  2. GD2
  3. GD3
  4. GD4
(정답률: 78%)
  • 전동기의 관성효과는 회전하는 부분의 질량과 회전 반경에 비례한다. 따라서 관성효과는 "GD2"로 표현된다. 여기서 "G"는 회전체의 질량을, "D"는 회전 반경을 나타낸다. 즉, 회전하는 부분의 질량과 회전 반경이 클수록 관성효과가 커진다는 것을 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 권상기와 관련된 설명 중 틀린 것은?

  1. 헬리컬 기어식이 웜 기어식보다 효율이 더 높다.
  2. 권상 도르래의 지름은 주로프 지름의 40배 이상을 적용한다.
  3. 권동식은 균형추를 사용하지 않기 때문에 로프식보다 권상동력이 크다.
  4. 권상 도르래에 로프가 감기는 각도가 클수록 승강기가 미끄러지기 쉽다.
(정답률: 84%)
  • "권상 도르래에 로프가 감기는 각도가 클수록 승강기가 미끄러지기 쉽다."는 틀린 설명입니다.

    권상 도르래에 로프가 감기는 각도가 작을수록 승강기가 미끄러지기 쉽습니다. 이는 로프가 권상 도르래에 감길 때 각도가 작을수록 로프가 권상 도르래에 더 많이 맞닿기 때문입니다. 따라서 각도가 작을수록 마찰력이 높아져 미끄러짐이 줄어듭니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 장애인용 승강기의 모든 스위치는?

  1. 바닥으로부터 0.8m 이상, 1.2m 이하의 높이에 설치
  2. 바닥으로부터 0.6m 이상, 1.1m 이하의 높이에 설치
  3. 바닥으로부터 0.5m 이상, 1m 이하의 높이에 설치
  4. 바닥으로부터 1m 이상, 1.3m 이하의 높이에 설치
(정답률: 86%)
  • 장애인용 승강기의 스위치는 장애인이 쉽게 접근할 수 있도록 설치되어야 합니다. 따라서 바닥으로부터 0.8m 이상, 1.2m 이하의 높이에 설치하는 것이 적절합니다. 이 범위 내에서는 대부분의 장애인이 스위치를 쉽게 사용할 수 있기 때문입니다. 높이가 너무 낮으면 앉아 있는 장애인이 사용하기 어렵고, 높이가 너무 높으면 서 있는 장애인이 사용하기 어렵습니다. 따라서 적절한 높이에 설치하는 것이 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 일반기계공학

41. 길이가 l인 단순보의 중앙에 집중하중 P가 작용할 때 최대 처짐은 중아에서 발생한다. 이때 처짐량 (δmax)을 산출하는 식으로 옳은 것은? (단, E는 세로탄성계수, I는 단면 2차 모멘트이다.)

(정답률: 67%)
  • 정답은 ""이다.

    이유는 단순보의 중앙에서 최대 처짐이 발생하기 때문에, 중앙에서의 모멘트가 최대가 되어야 한다. 모멘트는 P/2의 위치에서 최대가 되므로, 이 위치에서의 단면 2차 모멘트를 사용해야 한다. 따라서 δmax = (P*l3)/(48*E*I)이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 공작물을 회전시키고, 공구는 직선운동으로 공작물을 가공하는 공작기계는?

  1. 드릴
  2. 밀링
  3. 연삭
  4. 선반
(정답률: 71%)
  • 선반은 회전운동을 이용하여 공작물을 가공하는 기계로, 공작물을 회전시키고 공구는 직선운동으로 가공합니다. 따라서 선반이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 길이 300mm인 구리봉 양단을 고정하고 20℃에서 70℃로 가열하였을 때 열응력에 의해 발생되는 압축응력[N/mm2]은? (단, 구리봉의 세로탄성계수는 9.2×103N/×mm2, 선팽창계수(α)는 1.6×10-5/℃이다.)

  1. 6.28
  2. 7.36
  3. 8.39
  4. 10.2
(정답률: 64%)
  • 열팽창 계수(α) = 1.6×10^-5/℃
    온도 변화(ΔT) = 70℃ - 20℃ = 50℃
    길이 변화(ΔL) = αLΔT = (1.6×10^-5/℃) × 300mm × 50℃ = 0.24mm
    원래 길이(L) = 300mm
    변형된 길이(L') = L - ΔL = 300mm - 0.24mm = 299.76mm
    변형된 길이와 원래 길이의 차이(ΔL') = L - L' = 0.24mm
    응력(σ) = E × (ΔL' / L) = (9.2×10^3 N/mm^2) × (0.24mm / 300mm) = 7.36 N/mm^2

    따라서, 정답은 "7.36" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 탄소강에 관한 설명으로 옳지 않은 것은?

  1. 탄소량이 증가하면 비중도 증가한다.
  2. 탄소강의 탄성율은 온도가 증가함에 따라 감소한다.
  3. 탄소강은 200~300℃에서 청열 취성(메짐)이 발생한다.
  4. 아공석강 영역에서 탄소량이 증가하면 경도는 증가하나, 연신율은 감소한다.
(정답률: 51%)
  • "탄소량이 증가하면 비중도 증가한다."는 옳은 설명이다. 탄소량이 증가하면 강철 내부의 탄소 비중이 높아지기 때문에 비중도 증가한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 유압기는 작은 힘으로 큰 힘을 얻는 장치인데, 이것은 무슨 이론을 이용한 것인가?

  1. 보일의 법칙
  2. 베르누이 정리
  3. 파스칼의 원리
  4. 아르키메데스의 원리
(정답률: 74%)
  • 유압기는 파스칼의 원리를 이용한 장치이다. 파스칼의 원리는 압력이 일정한 유체에 가해지면 그 압력은 모든 방향으로 동일하게 전달된다는 원리이다. 따라서 작은 힘으로 작용한 압력이 유체를 통해 전달되어 큰 힘을 발생시키는 것이 가능하다. 이를 이용하여 유압기는 작은 힘으로 큰 힘을 발생시키는데 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 그럼의 지름이 400mm인 브레이크 드럼에 브레이크 블록을 누르는 힘 280N이 작용하고 있을 때 브레이크의 제동력은 몇 N 인가?(단, 마찰계수는 0.15 이다.)

  1. 42
  2. 60
  3. 8400
  4. 16800
(정답률: 43%)
  • 제동력 = 마찰력 × 반지름

    마찰력 = 마찰계수 × 블록에 작용하는 힘 = 0.15 × 280N = 42N

    반지름 = 400mm / 2 = 200mm

    제동력 = 42N × 200mm = 8400N

    따라서, 브레이크의 제동력은 8400N 이다. 정답은 "8400" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 아공석강에서는 Ac3점에서 40~60℃ 높은 범위에서 가열하여 노내에서 서냉시키는 방법으로 주로 가공 경화된 재료를 연화시키거나 내부응력 제거 및 불순물의 방출 등을 할 수 있는 열처리 방법은?

  1. 불림(narmalizing)
  2. 뜨임(tempering)
  3. 담금질(quenching)
  4. 풀림(annealing)
(정답률: 65%)
  • 아공석강에서는 Ac3점에서 가열하여 노내에서 서냉시키는 방법으로 풀림(annealing)을 주로 사용합니다. 이는 재료를 연화시켜 가공 경화된 상태를 완화시키거나 내부응력을 제거하고 불순물을 방출하여 재료의 성질을 개선하는 효과가 있기 때문입니다. 불림(normalizing)은 재료를 공기중에서 냉각시키는 방법으로, 풀림과 비슷한 효과를 가지지만 더 높은 경도를 유지할 수 있습니다. 뜨임(tempering)은 경화된 재료를 다시 가열하여 경도를 낮추는 방법입니다. 담금질(quenching)은 재료를 급속하게 냉각시켜 경도를 높이는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 유압펌프의 종류 중 회전식이 아닌 것은?

  1. 피스톤 펌프
  2. 기어 펌프
  3. 베인 펌프
  4. 나사 펌프
(정답률: 76%)
  • 피스톤 펌프는 회전식이 아닌 선형 운동으로 유체를 이동시키는 유압펌프입니다. 반면에 기어 펌프, 베인 펌프, 나사 펌프는 회전 운동으로 유체를 이동시키는 유압펌프입니다. 따라서, 피스톤 펌프가 회전식이 아닌 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 유압펌프에서 송출량이 10L/min 이고 0.5MPa로 압력이 작용할 경우 유압펌프의 동력은 약 W 인가?

  1. 45.06
  2. 66.67
  3. 83.33
  4. 102.42
(정답률: 55%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 두랄루민은 알루미늄에 무엇을 첨가한 합금인가?

  1. 구리, 마그네슘, 주석
  2. 구리, 마그네슘, 망간
  3. 주석, 마그네슘, 철
  4. 주석, 마그네슘, 아연
(정답률: 82%)
  • 두랄루민은 구리, 마그네슘, 망간을 첨가한 합금입니다. 구리는 강도와 내식성을 높이고, 마그네슘은 가벼움과 강도를 높이며, 망간은 가공성과 내식성을 향상시킵니다. 이러한 첨가물들이 함께 작용하여 두랄루민은 높은 강도와 내식성, 가벼움 등의 우수한 물성을 가지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 중 언더컷에 대한 설명으로 옳은 것은?

  1. 과잉의 용융금속이 용착부 밖으로 덮인 비드의 상태를 말한다.
  2. 용접 중에 용착 금속 내에 녹아 들어간 슬래그가 용착 금속 내에 혼입되어 있는 결함을 말한다.
  3. 용착 금속 내에 포함되어 있는 가스나 응고할 때 생긴 일산화탄소 또는 슬래그 등의 수분에서 생긴 수소 등의 가스가 밖으로 방출되지 못하여 생긴 작은 공간을 말한다.
  4. 용접전류가 과다할 경우 용융이 지나치게 되어 비드 가장자리에 홈 또는 오목한 형상이 생기는 것을 말한다.
(정답률: 83%)
  • 용접전류가 과다할 경우 용융이 지나치게 되어 비드 가장자리에 홈 또는 오목한 형상이 생기는 것을 말한다. 이는 용접 과정에서 비드 부분이 과도하게 녹아내려서 생기는 결함으로, 용접 기술의 부족이나 용접 조건의 부적절함 등이 원인이 될 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 2개의 축이 같은 평면 내에 있으면서 그 중심선이 30° 이내의 각도로 교차하는 경우의 축 이음으로 가장 적합한 것은?

  1. 고정 커플링(fixed coupling)
  2. 올덤 커플링(Oldham's coupling)
  3. 플렉시블 커플링(flexible coupling)
  4. 유니버설 커플링(universal coupling)
(정답률: 62%)
  • 2개의 축이 같은 평면 내에 있으면서 그 중심선이 30° 이내의 각도로 교차하는 경우에는 유니버설 커플링이 가장 적합합니다. 이유는 유니버설 커플링은 두 축이 서로 다른 각도로 교차할 때도 작동할 수 있기 때문입니다. 다른 커플링들은 일정한 각도에서만 작동하기 때문에 이러한 상황에서는 유니버설 커플링이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 축에 작용하는 비틀림모멘트를 T, 전단탄성계수를 G, 극관성모멘트를 Ip, 길이를 l이라 할 때, 전체 비틀림각은?

(정답률: 65%)
  • 전체 비틀림각은 Tl/GIp이다. 따라서 보기에서 ""가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 안전율을 나타내는 식으로 옳은 것은?

  1. 인장강도/허용응력
  2. 사용응력/허용응력
  3. 허용응력/인장강도
  4. 허용응력/사용응력
(정답률: 70%)
  • 안전율은 구조물이나 부품 등이 얼마나 안전하게 사용될 수 있는지를 나타내는 지표입니다. 이를 계산하는 방법은 허용응력을 사용응력으로 나눈 값을 이용하는 것입니다. 따라서 옳은 식은 "사용응력/허용응력"이 아니라 "인장강도/허용응력"입니다. 인장강도는 재료가 얼마나 강한지를 나타내는 지표이며, 허용응력은 재료가 얼마나 많은 응력을 견딜 수 있는지를 나타내는 지표입니다. 따라서 인장강도를 허용응력으로 나눈 값이 안전율이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 양단에 베어링으로 지지되어 있으며 그 중앙에 회전체 1개를 가진 원형 단면 축에 대한 위험속도의 계산이 필요한 설계인자로서 가장 거리가 먼 것은?

  1. 축의 길이
  2. 전단탄성계수
  3. 회전체의 무게
  4. 축의 단면 2차 모멘트
(정답률: 53%)
  • 정답은 "전단탄성계수"입니다. 이유는 위험속도는 회전체의 무게, 축의 길이, 축의 단면 2차 모멘트 등 여러 요인에 영향을 받지만, 이들 중에서도 가장 큰 영향을 미치는 것이 전단탄성계수이기 때문입니다. 전단탄성계수는 재료의 강성과 탄성을 나타내는 지표로, 축과 회전체의 재료에 따라 위험속도가 크게 달라질 수 있습니다. 따라서 전단탄성계수를 정확히 파악하여 적용하는 것이 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 성크 키의 길이가 200mm, 키의 측면에 발생하는 전단력이 80kN 이고, 키 폭은 높이의 1.5배라고 하면 키의 허용전단응력이 20MPa일 경우 키 높이는 약 몇 mm이상으로 하면 되는가?

  1. 13.33
  2. 18.05
  3. 25.42
  4. 30.06
(정답률: 38%)
  • 전단응력은 τ = F/A 로 계산할 수 있습니다. 여기서 A는 키의 단면적이며, 키의 폭은 높이의 1.5배이므로 A = 1.5h × t 입니다. 따라서 전단응력은 τ = F/(1.5h × t) 입니다.

    허용전단응력은 20MPa이므로, τ ≤ 20MPa 입니다. 이를 이용하여 h를 구해보겠습니다.

    τ = F/(1.5h × t) ≤ 20MPa
    80kN/(1.5h × 200mm) ≤ 20MPa
    h ≥ 80kN/(20MPa × 1.5 × 200mm)
    h ≥ 13.33mm

    따라서, 키의 높이는 최소 13.33mm 이상이어야 합니다. 따라서 정답은 "13.33"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 매분 200회전하는 지름 300mm의 평 마찰차를 400N으로 밀어붙이면 약 몇 kW의 동력을 전달시킬 수 있는가? (단, 접촉부 마찰계수는 0.3이다.)

  1. 0.268
  2. 0.377
  3. 268
  4. 377
(정답률: 49%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 중 축과 보스의 양쪽에 키 홈을 파며 가장 널리 사용되는 일반적인 키는 무엇인가?

  1. 안장 키
  2. 납작 키
  3. 둥근 키
  4. 묻힘 키
(정답률: 64%)
  • 정답은 "묻힘 키"입니다. 이는 축과 보스의 양쪽에 키 홈을 파며 키를 묻어서 사용하는 방식으로, 키와 축, 보스 간의 접촉면이 넓어지므로 힘이 분산되어 더 강한 연결력을 가집니다. 또한 키가 노출되지 않아서 부식이나 파손 등의 위험이 줄어듭니다. 따라서 묻힘 키는 가장 널리 사용되는 일반적인 키입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다이 또는 롤러를 사용하여 재료를 회전시키면서 압력을 가하여 제품을 만드는 가공방법으로 나사의 가공에 적합한 것은?

  1. 압연가공(rolling)
  2. 압출가공(extruding)
  3. 전조가공(form rolling)
  4. 프레스가공(press working)
(정답률: 56%)
  • 전조가공은 다이나 롤러를 사용하여 재료를 회전시키면서 압력을 가하여 제품을 만드는 가공방법 중 하나입니다. 이 방법은 나사와 같은 복잡한 형상을 가진 제품을 만들 때 적합합니다. 전조가공은 재료를 압력과 함께 회전시키기 때문에 나사와 같은 나선형 형상을 만들기에 적합하며, 정밀한 가공이 가능합니다. 따라서 나사의 가공에는 전조가공이 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 측정은 방법에 따라 직접측정, 비교측정, 간접측정, 절대측정으로 구분할 수 있는데, 다음 중 비교측정법으로 측정하는 것은?

  1. 마이크로미터
  2. 다이얼 게이지
  3. 사인바
  4. 터보 게이지
(정답률: 71%)
  • 다이얼 게이지는 다른 대상과 비교하여 측정하는 비교측정법에 해당한다. 다이얼 게이지는 측정 대상물과 비교하여 눈금을 읽어 크기를 측정하는데 사용된다. 예를 들어, 다이얼 게이지를 사용하여 나사의 직경을 측정할 때, 나사의 직경과 다이얼 게이지의 눈금을 비교하여 크기를 측정한다. 따라서, 정답은 "다이얼 게이지"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전기제어공학

61. PLC 제어의 특징으로 틀린 것은?

  1. 소형화가 가능하다.
  2. 유지보수가 용이하다.
  3. 제어시스템의 확장이 용이하다.
  4. 부품간의 배선에 의해 로직이 결정된다.
(정답률: 63%)
  • 부품간의 배선에 의해 로직이 결정된다는 것은 PLC 제어에서 틀린 특징입니다. PLC 제어는 프로그래밍 언어를 사용하여 로직을 결정하며, 이는 소프트웨어적인 방식으로 이루어집니다. 따라서 부품간의 배선은 로직 결정과는 무관합니다. PLC 제어의 특징으로는 소형화가 가능하다, 유지보수가 용이하다, 제어시스템의 확장이 용이하다 등이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 3300/200V, 10kVA인 단상변압기의 2차를 단락하여 1차측에 300V를 가하니 2차에 120A가 흘렀다. 1차 정격전류(A) 및 이 변압기의 임피던스 전압(V)은 약 얼마인가?

  1. 1.5A, 200V
  2. 2.0A, 150V
  3. 2.5A, 330V
  4. 3.0A, 125V
(정답률: 34%)
  • 주어진 정보를 이용하여 계산해보면, 2차 전류 120A는 1차 전류의 변압비(200V/300V)를 곱한 값과 같으므로, 1차 전류는 80A가 된다. 이는 1차 정격전류인 10kVA/200V=50A의 1.6배에 해당하므로, 이 변압기는 과부하 상태이다.

    임피던스 전압은 2차 전압과 2차 전류의 곱에서 1차 전압과 1차 전류의 곱을 뺀 값으로 구할 수 있다. 따라서,

    임피던스 전압 = (2차 전압 × 2차 전류 - 1차 전압 × 1차 전류) / 1차 전류 = (200V × 120A - 300V × 80A) / 80A = 125V

    따라서, 정답은 "3.0A, 125V"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 전기로의 온도를 1000℃로 일정하게 유시키기 위하여 열전온도계의 지시값을 보면서 전압조정기로 전기로에 대한 인가전압을 조절하는 장치가 있다. 이 경우 열전온도계는 다음 중 어느 것에 해당 되는가?

  1. 조작부
  2. 검출부
  3. 제어량
  4. 조작량
(정답률: 60%)
  • 열전온도계는 검출부에 해당한다. 이는 전기로의 온도를 측정하여 그 값을 전압으로 변환하여 전압조정기에 입력하고, 전압조정기는 이를 기반으로 전기로에 인가되는 전압을 조절하기 때문이다. 따라서 열전온도계는 전기로의 온도를 검출하고, 이를 전압으로 변환하는 역할을 수행한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. T1 > T2 > 0 일 때, 의 벡터궤적은?

(정답률: 71%)
  • 주어진 식에서 t가 증가할수록 cos(t)와 sin(t)는 주기적으로 변화하며, T1과 T2의 값에 따라 주기가 결정된다. 따라서, 벡터 (cos(t), sin(t))는 원의 주기적인 궤적을 그리게 된다. 이 때, T1과 T2는 원의 반지름과 주기를 결정하므로, T1 > T2일 때, 원의 반지름은 T1, 주기는 2πT2가 된다. 따라서, 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 목표값이 시간적으로 임의로 변하는 경우의 제어로서 서보기구가 속하는 것은?

  1. 정치 제어
  2. 추종 제어
  3. 마이컴 제어
  4. 프로그램 제어
(정답률: 56%)
  • 서보기구는 목표값이 시간적으로 변하는 경우에도 정확한 위치 제어를 위해 추종 제어를 사용한다. 추종 제어는 현재 상태와 목표 상태의 차이를 계산하여 이를 이용해 제어 신호를 생성하는 제어 방법으로, 목표값이 변할 때도 적응적으로 제어할 수 있다. 따라서 서보기구가 속하는 제어 방법은 추종 제어이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 기준권선과 제어권선의 두 고정자권선이 있으며, 90도 위상차가 있는 2상 전압을 인가하여 회전자계를 만들어서 회전자를 회전시키는 전동기는?

  1. 동기전동기
  2. 직류전동기
  3. 스탭전동기
  4. AC 서보전동기
(정답률: 62%)
  • AC 서보전동기는 회전자계를 만들어 회전자를 회전시키는 전동기 중 하나이다. 기준권선과 제어권선의 두 고정자권선을 이용하여 90도 위상차가 있는 2상 전압을 인가하여 회전자계를 만들어 회전자를 정밀하게 제어할 수 있다. 따라서 AC 서보전동기가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. Im sin(ωt+θ)의 전류와 Em cos(ωt-Φ)인 전압사이의 위상차는?

  1. θ-Φ
  2. θ+Φ
  3. π/2 - (θ+Φ)
  4. π/2 + (Φ+θ)
(정답률: 61%)
  • 전류와 전압의 위상차는 일반적으로 "전압이 전류보다 얼마나 뒤쪽에 있는가"를 나타냅니다. 이 문제에서는 전류가 Im sin(ωt+θ)이고 전압이 Em cos(ωt-Φ)이므로, 전압이 전류보다 π/2만큼 뒤쪽에 있다는 것을 알 수 있습니다.

    따라서, 위상차는 π/2 - (θ+Φ)가 됩니다. 이는 θ과 Φ의 합에 π/2를 뺀 값으로, 전압이 전류보다 π/2만큼 뒤쪽에 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 다음 특성 방정식 중 계가 안정될 필요조건을 갖춘 것은?

  1. s3+9s2+17s+14=0
  2. s3-8s2+13s-12=0
  3. s4+3s2+12s+8=0
  4. s3+2s2+4s-1=0
(정답률: 55%)
  • 계가 안정될 필요조건은 모든 근의 실수부분이 음수여야 한다는 것입니다. 따라서 이 방정식의 근을 구해보면 s=-2, s=-1, s=-7이 나오는데, 모두 음수이므로 계가 안정될 필요조건을 갖춘 것입니다.

    s3+9s2+17s+14=0의 근을 구하기 위해 먼저 유리근의 공식을 이용하여 근의 가능성을 확인합니다. 이 방정식의 계수들을 이용하여 판별식 D를 구하면 D=729-4*17*14=25, 따라서 근이 세 개 존재합니다.

    이제 근을 구하기 위해 카르다노의 공식을 이용합니다. 이 방정식의 각 항의 계수를 a, b, c라고 하면, 카르다노의 공식에 의해 다음과 같이 근을 구할 수 있습니다.

    s = (-b ± √D) / (3a)

    여기에 a=1, b=9, c=17, D=25를 대입하면,

    s = (-9 ± √25) / 3

    s = -2, -1, -7

    따라서 이 방정식의 근은 s=-2, s=-1, s=-7이며, 모두 음수이므로 계가 안정될 필요조건을 갖춘 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 220V, 1kW의 전열기에서 전열선의 길이를 2배로 늘리면 소비전력은 늘리기 전의 전력에 비해 몇 배로 변화하는가?

  1. 0.25
  2. 0.5
  3. 1.25
  4. 1.5
(정답률: 73%)
  • 전열선의 길이를 2배로 늘리면 저항이 2배가 되므로, 소비전력은 2배가 된다. 따라서 정답은 "0.5"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 교류전류의 흐름을 방해하는 소자는 저항이외에도 유도코일, 콘덴서 등이 있다. 유도코일과 콘덴서 등에 대한 교류전류의 흐름을 방해하는 저항력을 갖는 것을 무엇이라고 하는가?

  1. 리액턴스
  2. 임피던스
  3. 컨덕턴스
  4. 어드미턴스
(정답률: 60%)
  • 리액턴스는 교류전류의 흐름을 방해하는 소자들의 저항력을 나타내는 개념으로, 유도코일과 콘덴서 등에서 발생하는 전기적인 반응을 나타낸다. 이러한 소자들은 DC 전류에서는 저항으로 작용하지만, AC 전류에서는 주파수에 따라 전기적인 반응이 발생하게 되어 전류의 흐름을 방해하게 된다. 따라서, 이러한 소자들의 저항력을 나타내는 용어로 리액턴스가 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 그림과 같이 콘텐서 3F와 2F가 직렬로 접속된 회로에 전압 20V를 가하였을 때 3F 콘텐서 단자의 전압 V1은 몇 V 인가?

  1. 5
  2. 6
  3. 7
  4. 8
(정답률: 58%)
  • 콘덴서가 직렬로 연결되어 있으므로 전압은 각 콘덴서의 용량에 비례하여 분배된다. 따라서 3F 콘덴서의 용량이 5F 콘덴서의 용량의 3배이므로, 20V 중 3F 콘덴서에 할당되는 전압은 20V의 3/4인 15V이다. 그러므로 3F 콘덴서 단자의 전압 V1은 15V/2V = 7.5이다. 하지만 콘덴서는 정수값으로 용량을 가지므로, 가장 가까운 정수값인 8이 정답이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 그림과 같은 브리지정류기는 어느 점에 교류입력을 연결해야 하는가?

  1. B - D점
  2. B - C점
  3. A - C점
  4. A - B점
(정답률: 69%)
  • 브리지정류기는 전류의 방향에 따라 다르게 작동하기 때문에, 교류입력을 연결할 점은 반드시 다리의 양쪽 끝인 B와 D점이어야 합니다. A와 C점은 다리의 중간에 위치하므로, 교류입력을 연결해도 전류가 흐르지 않을 수 있습니다. 따라서 정답은 B - D점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 지시 전기계기의 정확성에 의한 분류가 아닌 것은?

  1. 0.2급
  2. 0.5급
  3. 2.5급
  4. 5급
(정답률: 67%)
  • "5급"은 전기계기의 정확성에 의한 분류가 아니라, 전기기기의 안전성과 내구성에 따른 분류이기 때문에 정답이다. 다른 보기들은 전기계기의 정확성을 나타내는 등급을 나타내는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 그림과 같은 파형의 평균값은 얼마인가?

  1. 2Im
  2. Im
  3. Im/2
  4. Im/4
(정답률: 67%)
  • 정답은 "Im/2"이다.

    이유는 이 파형은 대칭적인 삼각파 형태를 띄고 있으며, 평균값은 파형의 중심에 위치한 수평선이다. 따라서 파형의 최고점과 최저점의 중간인 Im/2가 평균값이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 자체 판단능력이 없는 제어계는?

  1. 서보기구
  2. 추치 제어계
  3. 개화로 제어계
  4. 폐회로 제어계
(정답률: 58%)
  • 개화로 제어계는 외부 환경의 변화에 따라 자동으로 제어되는 제어계로, 자체 판단 능력이 없습니다. 따라서 외부에서 입력된 신호나 조건에 따라 미리 설정된 동작을 수행하며, 이를 통해 제어됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 피드백 제어계에서 반드시 있어야 할 장치는?

  1. 전동기 시한 제어장치
  2. 발전기서의 동작 장치
  3. 응답속도르 느리게 하는 장치
  4. 목표값과 출력을 비교하는 장치
(정답률: 85%)
  • 피드백 제어계에서는 목표값과 출력을 비교하여 제어를 수행해야 합니다. 따라서 반드시 "목표값과 출력을 비교하는 장치"가 필요합니다. 이 장치는 출력값과 목표값을 비교하여 오차를 계산하고, 이 오차를 이용하여 제어를 수행합니다. 이를 통해 시스템의 안정성과 정확성을 유지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 제어기기에서 서보전동기는 어디에 속하는가?

  1. 검출기기
  2. 조작기기
  3. 변환기기
  4. 증폭기기
(정답률: 72%)
  • 서보전동기는 조작기기에 속합니다. 이는 제어기기에서 입력된 신호를 받아 움직임을 제어하는 기능을 수행하기 때문입니다. 서보전동기는 모터와 제어기가 결합된 형태로 사용되며, 제어기에서 전달되는 명령에 따라 정확한 위치나 속도로 움직이는 역할을 합니다. 따라서 서보전동기는 조작기기 중 하나로 분류됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. R, L, C 직렬회로에서 인가전압을 입력으로, 흐르는 전류를 출력으로 할 때 전담함수를 구하면?

  1. R+LS+CS
  2. 1/R+LS+CS
  3. E+LS+1/CS
  4. 1/R+LS+1/CS
(정답률: 49%)
  • R, L, C 직렬회로에서 전담함수는 다음과 같이 구할 수 있습니다.

    전담함수 = 전압 출력 / 전압 입력

    전압 출력은 R, L, C에 걸리는 전압의 합이므로 다음과 같이 표현할 수 있습니다.

    전압 출력 = IR + L(dI/dt) + 1/C ∫Idt

    여기서 I는 전류, R은 저항, L은 인덕턴스, C는 캐패시턴스입니다. 이를 전압 입력으로 나누면 다음과 같습니다.

    전담함수 = (IR + L(dI/dt) + 1/C ∫Idt) / E

    이를 정리하면 다음과 같습니다.

    전담함수 = 1/R + Ls + 1/Cs

    여기서 s는 라플라스 변환에서의 변수입니다. 따라서 정답은 "1/R+LS+1/CS"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 주상변압기의 고압축에 몇 개의 탭을 두는 이유는?

  1. 선로의 전압을 조정하기 위하여
  2. 선로의 역률을 정하기 위하여
  3. 선로의 잔류전하를 방전시키기 위하여
  4. 단자가 고장이 발생하였을 떄를 대비하기 위하여
(정답률: 57%)
  • 주상변압기의 고압축에 여러 개의 탭을 두는 이유는 선로의 전압을 조정하기 위해서입니다. 탭을 이용하여 고압축의 출력전압을 조절할 수 있으므로, 선로의 전압을 원하는 수준으로 유지할 수 있습니다. 이는 전력공급 안정성을 높이고, 전력 손실을 최소화하는 데에도 도움이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 제어요소는 무엇으로 구성되어 있는가?

  1. 비교부
  2. 검출부
  3. 조절부와 조작부
  4. 비교부와 검출부
(정답률: 81%)
  • 제어요소는 입력 신호를 받아 출력 신호를 생성하는데, 이때 조절부와 조작부가 필요하다. 조절부는 입력 신호를 받아 출력 신호를 생성하는데 필요한 파라미터를 설정하고, 조작부는 이러한 파라미터를 조작하여 원하는 출력 신호를 생성한다. 따라서 조절부와 조작부가 제어요소의 핵심 구성 요소이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
