승강기산업기사 필기 기출문제복원 (2020-08-22)

승강기산업기사
(2020-08-22 기출문제)

목록

1과목: 승강기개론

1. 승객용 승강기의 문닫힘 안정장치 중 개폐 시 문에 끼는 것을 방지하는 장치는?

  1. 도어 행거
  2. 도어 클로저
  3. 세이프티 슈
  4. 도어 리미트 스위치
(정답률: 87%)
  • 승객용 승강기의 문닫힘 안정장치 중 개폐 시 문에 끼는 것을 방지하는 장치는 "세이프티 슈"입니다. 이는 문이 닫힐 때 문틀과 문틀 간의 간격을 일정하게 유지해주는 장치로, 문이 닫힐 때 문틀 사이에 끼이는 것을 방지하여 승객의 안전을 보장합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 엘리베이터용 전동기의 용량을 결정하는 주된 요인이 아닌 것은?

  1. 행정거리
  2. 정격하중
  3. 정격속도
  4. 종합효율
(정답률: 81%)
  • 행정거리는 엘리베이터용 전동기의 용량을 결정하는 주된 요인이 아닙니다. 행정거리는 엘리베이터의 이동 거리를 의미하며, 전동기의 용량과는 직접적인 연관성이 없습니다. 정격하중은 엘리베이터가 수용할 수 있는 최대 무게를, 정격속도는 엘리베이터가 이동할 수 있는 최대 속도를 나타내며, 종합효율은 전동기의 효율성을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 유압 완충기의 구조가 아닌 것은?

  1. 플런저
  2. 도르래
  3. 실린더
  4. 오리피스 봉
(정답률: 80%)
  • 유압 완충기는 플런저, 실린더, 오리피스 봉 등으로 구성되지만, 도르래는 유압 완충기의 구조에 포함되지 않습니다. 도르래는 일반적으로 유압 시스템에서 사용되는 유압 밸브의 일종으로, 유체의 흐름을 제어하는 역할을 합니다. 따라서 유압 완충기의 구조에는 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 엘리베이터 고장으로 종단층을 통과하였을 때 전동기 및 브레이크에 공급되는 회로의 확실한 기계적 분리를 통해 정지시키는 장치는?

  1. 록다운스위치
  2. 강제금속 스위치
  3. 과속조절기(조속기)
  4. 파이널 리미트 스위치
(정답률: 87%)
  • 파이널 리미트 스위치는 엘리베이터 고장 시 전동기 및 브레이크 회로를 기계적으로 분리하여 정지시키는 장치입니다. 따라서 종단층을 통과하였을 때 엘리베이터가 정지하는 것을 보장할 수 있습니다. 다른 선택지인 "록다운스위치", "강제금속 스위치", "과속조절기(조속기)"는 엘리베이터 안전장치 중 하나이지만, 엘리베이터 고장 시 전동기 및 브레이크 회로를 기계적으로 분리하지 않으므로 정지를 보장하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 엘리베이터의 기계실 위치에 따른 분류에 해당하지 않는 것은?

  1. 상부형 엘리베이터
  2. 하부형 엘리베이터
  3. 권동형 엘리베이터
  4. 측부형 엘리베이터
(정답률: 86%)
  • "권동형 엘리베이터"는 실제로는 존재하지 않는 엘리베이터 유형이기 때문에, 다른 분류에 해당하지 않는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 에스컬레이터의 배치에 있어 승하강 모두 연속적으로 승계가 되며 상승과 하강이 서로 상면의 반대측에 나누어져 있어 승강구에서의 혼잡이 적은 배치 방법은?

  1. 교차형
  2. 복렬형
  3. 병렬형
  4. 단열중복형
(정답률: 73%)
  • 교차형 배치 방법은 승강구에서의 혼잡을 최소화하기 위해 승강기를 상하방향으로 번갈아가며 배치하는 방법이다. 이 방법은 승강기가 서로 교차하면서 배치되기 때문에 승강구에서의 혼잡을 줄일 수 있으며, 승강기를 최대한 활용할 수 있는 장점이 있다. 따라서 승하강 모두 연속적으로 승계가 되며 상승과 하강이 서로 상면의 반대측에 나누어져 있어 승강구에서의 혼잡이 적은 배치 방법은 교차형이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 피트 아래를 사무실이나 통로 등 사람이 출입하는 장소로 이용하는 경우에 균형추측에 설치하는 장치는?

  1. 완충기
  2. 2중 슬라브
  3. 과속스위치
  4. 추락방지안전장치(비상정지장치)
(정답률: 84%)
  • 피트 아래를 이용하는 장소에서는 만약 사람이 추락하게 되면 큰 위험을 초래할 수 있습니다. 따라서 균형추측에 설치하는 장치는 추락방지안전장치(비상정지장치)입니다. 이 장치는 만약 피트가 불안정해지거나 무게가 너무 많이 올라갈 경우 자동으로 작동하여 피트를 정지시키고 추락을 방지합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 소형화물용 엘리베이터의 특징으로 틀린 것은?

  1. 사람의 탑승을 금지한다.
  2. 덤웨이터(dumbwaiter)라고도 한다.
  3. 음식물이나 서적 등 소형 화물의 운반에 적합하게 제조되었다.
  4. 바닥면적이 0.5 제곱미터 이하이고, 높이가 0.6미터 이하인 것이다.
(정답률: 90%)
  • "바닥면적이 0.5 제곱미터 이하이고, 높이가 0.6미터 이하인 것이다."가 틀린 것이다. 소형화물용 엘리베이터는 바닥면적과 높이가 다양하게 제조되며, 일반적으로는 바닥면적이 작고 높이가 낮은 것이 특징이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 유압회로에 대한 설명으로 틀린 것은?

  1. 효율이 높다.
  2. 블리드 오프 회로이다.
  3. 정확한 속도제어가 가능하다.
  4. 유량제어밸브를 주회로에서 분기된 바이패스회로에 삽입한 회로이다.
(정답률: 75%)
  • 유량제어밸브를 주회로에서 분기된 바이패스회로에 삽입한 회로이기 때문에 유압유량을 조절하여 정확한 속도제어가 가능하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 엘리베이터 조명에 대한 설명 중 괄호 안에 들어갈 수치는?

  1. 0.5
  2. 1
  3. 3
  4. 5
(정답률: 85%)
  • 엘리베이터 조명은 5W의 전력을 사용한다. 따라서 정답은 "5"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 비상통화장치에 대한 설명으로 틀린 것은?

  1. 항상 사용자가 다시 비상통화를 재발신 할 수 있어야 한다.
  2. 비상통화시스템은 승객이 사용하려 할 때 항시 작동해야 한다.
  3. 비상통화장치는 비상통화를 입력된 수신장치로 발신해야 한다.
  4. 승강기 사용자의 안전을 위해 외부 연결망을 적어도 한 달에 한 번 실행해야 한다.
(정답률: 80%)
  • "승강기 사용자의 안전을 위해 외부 연결망을 적어도 한 달에 한 번 실행해야 한다."는 비상통화장치에 대한 설명과는 관련이 없는 내용이므로 틀린 것이다.

    이유: 외부 연결망 실행은 승강기의 안전과는 관련이 없으며, 비상통화장치의 기능 유지를 위한 유지보수 작업 중 하나이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 장애인용 엘리베이터의 경우 승강장바닥과 승강기바닥의 틈은 몇 m 이하이어야 하는가?

  1. 0.01
  2. 0.02
  3. 0.03
  4. 0.04
(정답률: 82%)
  • 장애인용 엘리베이터의 경우 승강장바닥과 승강기바닥의 틈은 0.03m 이하여야 합니다. 이는 장애인들이 휠체어나 보행보조기 등을 사용할 때 바퀴가 끼지 않도록 하기 위함입니다. 또한, 이는 안전상의 이유로 규정되어 있습니다. 따라서, 보기 중에서 정답은 "0.03"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 전기식 엘리베이터의 구성요소가 아닌 것은?

  1. 균형추
  2. 권상기
  3. 파워 유니트
  4. 과속조절기(과속기) 로프
(정답률: 85%)
  • 전기식 엘리베이터의 구성요소 중 파워 유니트는 존재하지 않습니다. 파워 유니트는 일반적으로 자동차나 기계 등에서 사용되는 부품으로, 엘리베이터와는 관련이 없습니다. 따라서 정답은 "파워 유니트"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 유압식 엘리베이터에서 유압회로의 압력이 설정값 이상으로 되면 밸브를 열어 오일을 탱크로 돌려보내어 압력이 과도하게 상승하는 것을 방지하는 밸브는?

  1. 스톱 밸브
  2. 체크 밸브
  3. 릴리프 밸브
  4. 유량제어 밸브
(정답률: 70%)
  • 릴리프 밸브는 유압회로에서 압력이 설정값 이상으로 상승할 때, 밸브가 열려 오일을 탱크로 돌려보내어 압력이 과도하게 상승하는 것을 방지하는 밸브입니다. 따라서 유압식 엘리베이터에서 유압회로의 압력이 설정값 이상으로 상승할 때, 릴리프 밸브가 열려 오일을 탱크로 돌려보내어 압력이 과도하게 상승하는 것을 방지합니다. 따라서 정답은 "릴리프 밸브"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 소방구조용(비상용) 엘리베이터의 구조에 대한 설명으로 틀린 것은?

  1. 기계실은 내화구조로 보호되어야 한다.
  2. 소방운전 시 모든 승강장의 출입구마다 정지할 수 있어야 한다.
  3. 2개의 카 출입문이 있는 경우, 소방운전 시 어떠한 경우라도 2개의 출입문은 동시에 개폐될 수 있어야 한다.
  4. 동일 승강로 내에 다른 엘리베이터가 있다면 전체적인 공용 승강로는 소방구조용 엘리베이터의 내화 규정을 만족해야 한다.
(정답률: 83%)
  • 2번이 틀린 것이다. 소방구조용 엘리베이터는 비상 상황에서 승강구 출입문을 동시에 개방하여 대량의 인원을 신속하게 대피시키기 위해 설계되었다. 따라서 2개의 출입문이 있는 경우에도 소방운전 시에는 1개의 출입문만 개방할 수 있어야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 층고가 6m를 초과하는 경우 에스컬레이터의 경사도는 몇 도를 초과하지 않아야 하는가?

  1. 30°
  2. 35°
  3. 40°
  4. 45°
(정답률: 68%)
  • 에스컬레이터의 경사도가 너무 가파르면 사용자들이 불편하게 느끼고, 안전에도 문제가 생길 수 있습니다. 따라서 층고가 6m를 초과하는 경우에도 사용자들이 편안하게 이용할 수 있도록 경사도를 제한해야 합니다.

    일반적으로 에스컬레이터의 경사도는 30° 이하로 제한됩니다. 이유는 30° 이상의 경사도는 사용자들이 불편하게 느끼고, 발이 미끄러져 다치거나 넘어질 위험이 있기 때문입니다. 따라서 층고가 6m를 초과하는 경우에도 30° 이하의 경사도를 유지해야 합니다.

    따라서 정답은 "30°" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 가공이 쉽고 초기 마찰력이 우수하며 쐐기작용에 의해 마찰력은 크지만 면압이 높고 권상로프와 접하는 부분의 각도가 작게 되어 트랙션 비의 값이 작아지게 되는 단점을 갖는 로프의 홈 형상은?

  1. U홈
  2. V홈
  3. M홈
  4. 언터컷 홈
(정답률: 78%)
  • V홈은 초기 마찰력이 우수하고 쐐기작용에 의해 마찰력이 크지만, 권상로프와 접하는 부분의 각도가 작아져 트랙션 비의 값이 작아지는 단점을 갖는 로프의 홈 형상이다. 이는 로프의 효율성을 높이기 위한 중요한 요소 중 하나이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 카의 실속도와 지령속도를 비교하여 사이리스터의 점호각을 바꿔 유도전동기의 속도를 제어하는 방식은?

  1. 교류 귀환 제어
  2. 교류 1단 속도제어
  3. 교류 2단 속도제어
  4. 가변전압 가변주파수제어
(정답률: 76%)
  • 카의 실속도와 지령속도를 비교하여 사이리스터의 점호각을 바꿔 유도전동기의 속도를 제어하는 방식은 교류 귀환 제어이다. 이는 유도전동기의 회전자에 인가되는 전압을 제어함으로써 속도를 조절하는 방식으로, 귀환 회로를 이용하여 전류를 제어하므로 안정적인 제어가 가능하다. 또한, 단순하고 경제적인 방식으로 널리 사용되고 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 비선형 특성을 갖는 에너지 축적형 완충기가 카의 질량과 정격하중 또는 균형추의 질량으로 정격속도의 115%의 속도로 완충기에 충돌할 때에 대한 설명으로 틀린 것은?

  1. 카의 복귀속도는 1m/s 이하이어야 한다.
  2. 작동 후에는 영구적인 변형이 없어야 한다.
  3. 최대 피크 감속도는 6gn 이하이어야 한다.
  4. 2.5gn 초과하는 감속도는 0.4초 보다 길지 않아야 한다.
(정답률: 67%)
  • 2.5gn 초과하는 감속도가 지속되는 시간이 너무 길면, 완충기 내부의 에너지 축적 재료가 파괴되거나 변형될 수 있기 때문이다. 이는 작동 후에 영구적인 변형이 생길 가능성을 높이고, 완충기의 수명을 단축시킬 수 있다. 따라서, 이러한 감속도는 가능한 한 짧은 시간 내에 흡수되어야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 중 와이어로프의 구조에서 심강의 주요 기능으로 가장 적절한 것은?

  1. 로프의 경도를 낮춘다.
  2. 로프의 파단경도를 높인다.
  3. 로프 굴곡 시 유연성을 극대화한다.
  4. 소선의 방청과 굴곡 시 윤활을 돕는다.
(정답률: 78%)
  • 와이어로프의 구조에서 심강은 로프의 내부에 있는 소선을 감싸고 있으며, 이 소선의 방청과 굴곡 시 윤활을 돕는 것이 주요 기능입니다. 이는 로프의 내부 구조를 보호하고 유지하는 역할을 하며, 로프의 수명을 연장시키는 데에도 중요한 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 승강기설계

21. 4극 3상, 정격전압이 220V, 주파수가 60Hz인 유도전동기가 슬립 5%로 회전하여 출력 10kW를 낸다면, 이때 토크는 약 몇 N·m인가?

  1. 50
  2. 56
  3. 88
  4. 93
(정답률: 55%)
  • 유도전동기의 출력은 다음과 같이 구할 수 있다.

    P = 3 × V × I × cos(θ)

    여기서, V는 정격전압, I는 정격전류, θ는 전력인자(cosφ)이다. 유도전동기는 슬립이 5%이므로, 회전자 전압은 다음과 같다.

    E2 = (1 - s) × V

    여기서, s는 슬립이다. 회전자 전압 E2는 회전자 자기장에 의해 유도되는 전압이다. 이를 이용하여 회전자 전류 I2를 구할 수 있다.

    I2 = P / (3 × E2 × cos(θ))

    회전자 전류 I2를 이용하여 회전자 토크 T를 구할 수 있다.

    T = (3 × I2 × R2 × s) / ω

    여기서, R2는 회전자 저항, ω는 회전자 각속도이다. 회전자 저항 R2는 다음과 같이 구할 수 있다.

    R2 = (E2 / I2) × sin(θ)

    주어진 조건에 따라 계산하면, 회전자 토크 T는 약 56 N·m이다. 따라서, 정답은 "56"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

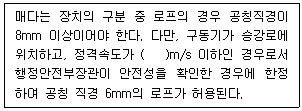

22. 다음 매다는 장치(현수)에 대한 기준 중 괄호 안에 알맞은 수치는?

  1. 0.75
  2. 1
  3. 1.5
  4. 1.75
(정답률: 53%)
  • 매다는 장치(현수)에 대한 기준 중 괄호 안에 알맞은 수치는 "1.75"이다. 이는 현수의 길이가 7.5m 이상 8.5m 이하일 때, 현수의 중심에서 바닥까지의 높이가 1.75m 이상이어야 한다는 것을 의미한다. 즉, 현수의 길이와 높이에 따라 매다의 위치가 결정되는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 도어에 이물질이 끼었을 때 이것을 감지하는 문닫힘 안전장치의 종류가 아닌 것은?

  1. 광전장치
  2. 세이프티 슈
  3. 도어 클로저
  4. 초음파장치
(정답률: 80%)
  • 도어 클로저는 문을 자동으로 닫아주는 장치이며, 이물질 감지 기능은 없습니다. 따라서 정답은 "도어 클로저"입니다. 광전장치는 빛의 감지를 통해 이물질을 감지하고, 세이프티 슈는 문이 닫힐 때 발생하는 압력을 감지하여 이물질을 감지합니다. 초음파장치는 초음파를 이용하여 이물질을 감지합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 주행안내(가이드) 레일의 규격 표시에서 공칭하중은 몇 m를 기준으로 하는가?

  1. 0.1
  2. 1
  3. 5
  4. 10
(정답률: 63%)
  • 공칭하중은 1m 길이의 레일에 대한 하중을 기준으로 표시됩니다. 따라서 정답은 "1"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 동력전원 설비용량을 산정하는데 필요한 요소가 아닌 것은?

  1. 정격전류
  2. 전압강하
  3. 가속전류
  4. 부등률
(정답률: 45%)
  • 정격전류는 동력전원 설비용량을 산정하는데 필요한 요소 중 하나가 아닙니다. 동력전원 설비용량을 산정하는데 필요한 요소는 전압강하, 가속전류, 부등률 등이 있습니다. 정격전류는 전기기기의 최대 용량을 나타내는 지표이지만, 동력전원 설비용량을 산정하는데 직접적인 영향을 미치지는 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 그림과 같이 보에 하중이 작용할 때 A지점의 반력 RA는?

(정답률: 68%)
  • 보에 작용하는 하중은 왼쪽으로 10kN, 오른쪽으로 20kN이므로 오른쪽으로 회전하는 모멘트가 발생합니다. 이에 따라 A지점에서는 왼쪽으로의 반력과 위쪽으로의 반력이 작용해야 합니다. 이 중에서 위쪽으로의 반력은 보의 중심축을 따라서 작용하므로 모멘트가 발생하지 않습니다. 따라서 A지점의 반력은 오른쪽으로의 모멘트를 상쇄시키기 위해 왼쪽으로의 반력이 작용해야 합니다. 이를 수식으로 나타내면 다음과 같습니다.

    ΣMA = 0
    -10 × 1 + RA × 2 - 20 × 3 = 0
    RA = 25kN

    따라서 A지점의 반력은 25kN입니다. 정답은 ""입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 엘리베이터용 T형 주행안내(가이드) 레일의 표준길이는 약 몇 m 인가?

  1. 3
  2. 5
  3. 7
  4. 10
(정답률: 82%)
  • 엘리베이터용 T형 주행안내 레일의 표준길이는 5m이다. 이는 엘리베이터의 이동 거리와 안전을 고려하여 결정된 것이다. 따라서 보기에서 정답은 "5"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 카 내부에 있는 사람에 의한 카문의 개방을 제한하기 위하여 카가 운행 중일 때, 카문을 개방하기 위해 필요한 힘은 최소 몇 N 이상이어야 하는가?

  1. 30
  2. 50
  3. 75
  4. 100
(정답률: 72%)
  • 카 내부에 있는 사람에 의해 카문이 개방되는 것을 방지하기 위해 카문에는 보통 잠금장치가 있습니다. 따라서 카문을 개방하기 위해서는 이 잠금장치를 해제해야 합니다. 이 때 필요한 힘은 보통 50N 정도입니다. 따라서 정답은 "50"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 추락방지안전장치(비상정지장치)가 작동하는 카, 균형추 또는 평형추의 주행안내(가이드) 레일의 경우 주행안내 레일 및 고정(브래킷, 분리 빔)에 대해 계산된 최대 허용 휨은 몇 mm 인가?

  1. 5
  2. 7
  3. 9
  4. 10
(정답률: 56%)
  • 추락방지안전장치(비상정지장치)가 작동하는 카, 균형추 또는 평형추의 주행안내 레일은 수직하게 설치되어 있으므로, 레일에 작용하는 하중은 모두 휨으로 변환됩니다. 따라서 최대 허용 휨은 레일의 재료와 단면에 따라 다릅니다. 일반적으로 사용되는 주행안내 레일의 최대 허용 휨은 약 5mm입니다. 따라서 정답은 "5"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 카의 추락방지안전장치(비상정지장치)는 점차 작동형이 사용되어야 하지만 정격속도가 최대 몇 m/s 이하인 경우에는 즉시 작동형이 사용될 수 있는가?

  1. 0.43
  2. 0.53
  3. 0.63
  4. 0.73
(정답률: 65%)
  • 카의 추락방지안전장치(비상정지장치)는 카의 속도가 일정 이상일 때 작동하여 카를 멈추게 됩니다. 이 때, 작동형이 사용되어야 하는 최대 속도를 정격속도라고 합니다. 따라서, 정격속도가 최대 몇 m/s 이하인 경우에는 즉시 작동형이 사용될 수 있습니다. 이 문제에서는 정답이 "0.63" 이므로, 카의 속도가 0.63m/s 이하일 때는 즉시 작동형이 사용될 수 있다는 뜻입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 권상기의 관련된 설명 중 틀린 것은?

  1. 헬리컬 기어식이 웜 기어식보다 효율이 더 높다.
  2. 일반적으로 권상 도르래의 지름은 주로프 지름의 40배 이상을 적용한다.
  3. 권동식은 균형추를 사용하지 않기 때문에 로프식보다 권상도력이 크다.
  4. 권상 도르래에 로프가 감기는 각도가 클수록 승강기가 미끄러지기 쉽다.
(정답률: 74%)
  • "권상 도르래에 로프가 감기는 각도가 클수록 승강기가 미끄러지기 쉽다."는 틀린 설명입니다.

    권상 도르래에 로프가 감기는 각도가 작을수록 승강기가 미끄러지기 쉽습니다. 이는 작은 각도에서는 로프가 권상 도르래에 더 많이 감겨서 마찰력이 더 커지기 때문입니다. 따라서 권상 도르래 설계 시 로프가 감기는 각도를 최소화하여 마찰력을 높이는 것이 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 카에는 카 조작반 및 카 벽에서 100mm 이상 떨어진 카 바닥 위로 1m 이내에 모든 지점에 몇 lx 이상으로 비추는 전기조명장치가 영구적으로 설치되어야 하는가?

  1. 80
  2. 90
  3. 100
  4. 110
(정답률: 85%)
  • 카의 안전을 위해 카 조작반 및 카 벽에서 100mm 이상 떨어진 카 바닥 위로 1m 이내에는 최소한 100lx 이상으로 비추는 전기조명장치가 영구적으로 설치되어야 합니다. 따라서 정답은 "100"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음과 같은 조건일 때 에스컬레이터 전동기의 용량은 약 몇 kW 인가?

  1. 2.4
  2. 4.8
  3. 9.6
  4. 14.4
(정답률: 55%)
  • 에스컬레이터 전동기의 용량은 전압과 전류를 곱한 값인 전력으로 나타낼 수 있습니다. 이 에스컬레이터 전동기의 전압은 220V이고, 전류는 22A입니다. 따라서 전력은 220V x 22A = 4840W 이며, 이를 kW 단위로 환산하면 4.8kW가 됩니다. 따라서 정답은 "4.8"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 재료의 탄성한도, 허용응력에 대한 설명으로 틀린 것은?

  1. 탄성한도를 넘지 않는 응력이라도 긴 시간에 걸쳐 되풀이 되면 피로가 생겨 위험하다.
  2. 외력에 의해 재료의 내부에 탄성한도를 넘는 응력이 생기면 영구변형이 생긴다.
  3. 재료의 탄성한도가 허용응력의 몇 배인가를 나타내는 수치를 안전계수라 한다.
  4. 안전상 허용할 수 있는 최대의 응력을 허용응력이라 한다.
(정답률: 65%)
  • "재료의 탄성한도가 허용응력의 몇 배인가를 나타내는 수치를 안전계수라 한다."라는 설명이 틀린 것입니다. 안전계수는 허용응력을 탄성한도로 나눈 값으로, 재료의 안전성을 고려하여 설계할 때 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 매다는 장치(현수)의 구분에 따른 최소 안전율 기준수치의 연결이 틀린 것은?

  1. 3가닥 이상의 로프(벨트)에 의해서 구동되는 권상 구동 엘리베이터의 경우 : 12
  2. 3가닥 이상의 6mm 이상 8mm 미만의 로프에 의해 구동되는 권상 구동 엘리베이터의 경우 : 16
  3. 2가닥 이상의 로프(벨트)에 의해 구동되는 권상 구동 엘리베어터의 경우 : 16
  4. 로프가 있는 드럼 구동 및 유압식 엘리베이터의 경우 : 10
(정답률: 62%)
  • 정답은 "3가닥 이상의 6mm 이상 8mm 미만의 로프에 의해 구동되는 권상 구동 엘리베이터의 경우 : 16" 이다. 이유는 로프의 직경이 6mm 이상 8mm 미만인 경우에는 안전율이 높아져야 하기 때문에, 기준수치가 더 높은 16이 되어야 한다. 로프의 직경이 작을수록 안전율이 떨어지기 때문이다. 로프가 있는 드럼 구동 및 유압식 엘리베이터의 경우에는 안전율이 낮아도 되는 이유는, 로프 대신 드럼이나 유압식으로 구동되기 때문에 안전성이 높아지기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 엘리베어터의 동력전원이 3ø440V인 경우 제어반에 필요한 접지공사의 접지저항 값은 몇 Ω 이하이어야 하는가?

  1. 10
  2. 100
  3. 200
  4. 300
(정답률: 66%)
  • 엘리베이터의 동력전원이 3ø440V인 경우, 제어반에 필요한 접지공사의 접지저항 값은 10Ω 이하이어야 한다. 이는 전기안전규정에서 정한 기준값으로, 접지저항이 10Ω 이하일 경우에는 전기적 안전이 보장된다고 판단되기 때문이다. 따라서, 이 문제에서는 10Ω이 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 카자중이 1500kgf, 적재하중이 750kgf, 승강행정이 30m, 0.5kgf/m의 로프가 4본이 사용된 엘리베이터에서 균형추의 오버밸런스율이 38%라면, 최상층에서 빈 카로 하강 시 트랙션비는?

  1. 1.13
  2. 1.18
  3. 1.23
  4. 1.28
(정답률: 60%)
  • 오버밸런스율은 (균형추의 무게 / 적재하중) x 100 으로 계산할 수 있습니다. 따라서 균형추의 무게는 750kgf x 38% = 285kgf 입니다.

    트랙션비는 (카자중 + 균형추의 무게) / 적재하중 으로 계산할 수 있습니다. 따라서 트랙션비는 (1500kgf + 285kgf) / 750kgf = 2.28 입니다.

    로프의 단위길이 중량이 0.5kgf/m 이므로, 4본의 로프 중량은 4 x 30m x 0.5kgf/m = 60kgf 입니다.

    따라서 최상층에서 빈 카로 하강 시 총 중량은 1500kgf + 285kgf + 60kgf = 1845kgf 입니다.

    트랙션비는 (카자중 + 균형추의 무게 + 로프 중량) / 적재하중 으로 계산할 수 있습니다. 따라서 트랙션비는 1845kgf / 750kgf = 2.46 입니다.

    하지만 보기에서는 소수점 둘째자리까지만 표기되어 있으므로, 반올림하여 1.23이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 엘리베이터의 점검위치에 있는 점검운전 스위치가 동시에 만족해야 하는 작동조건에 대한 설명으로 틀린 것은?

  1. 정상 운전 제어를 무효화 한다.
  2. 전기적 비상운전을 무효화 한다
  3. 착상 및 재-착상이 불가능해야 한다.
  4. 카 속도는 0.75m/s 이하이어야 한다.
(정답률: 58%)
  • "카 속도는 0.75m/s 이하이어야 한다."가 틀린 것은 아니다. 이는 엘리베이터의 안전을 위한 조건 중 하나로, 만약 이 조건을 만족하지 않으면 엘리베이터가 움직이는 도중에 점검을 하게 되어 안전에 위험을 초래할 수 있기 때문이다. 따라서 이 조건은 점검운전 스위치가 동시에 만족해야 하는 작동조건 중 하나이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 엘리베이터의 T형 레일의 규격이 8K, 길이가 5m인 경우, 레일의 중량은 약 몇 kg인가?

  1. 30
  2. 35
  3. 40
  4. 50
(정답률: 83%)
  • T형 레일의 중량은 단위 길이당 중량이 정해져 있으므로, 우선 1m의 T형 레일의 중량을 구해보자. 8K 규격의 T형 레일은 1m당 6.15kg의 중량을 가진다. 따라서 5m의 T형 레일의 중량은 5 x 6.15 = 30.75kg가 된다. 그러나 문제에서는 중량을 약으로 표현하고 있으므로, 반올림하여 정답은 40이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

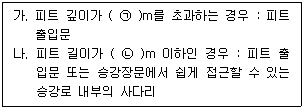

40. 엘리베이터의 피트 출입수단에 대한 기준 중 괄호 안에 알맞은 내용은?

  1. ㉠ 1.5, ㉡ 2.5
  2. ㉠ 2.5, ㉡ 1.5
  3. ㉠ 2.0, ㉡ 2.0
  4. ㉠ 2.5, ㉡ 2.5
(정답률: 63%)
  • 엘리베이터의 피트 출입수단에 대한 기준은 건축법 시행규칙 제28조에 따라 정해져 있습니다. 이 기준에 따르면, 출입문과의 간격은 2.5m 이상이어야 합니다. 따라서, 엘리베이터의 피트 출입수단의 출입문과의 간격은 2.5m 이상이 되어야 하므로, 정답은 "㉠ 2.5, ㉡ 2.5" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 일반기계공학

41. 재료단면에 대한 단면2차모멘트를 I, 단면1차모멘트를 Q, 전단력을 F, 폭을 B라 할 때 임의의 위치에서의 수평전단응력을 구하는 식은?

(정답률: 69%)
  • 임의의 위치에서의 수평전단응력은 전단력을 단면2차모멘트로 나눈 값에 위치에 따른 보정항을 더한 것이다. 따라서 정답은 "" 이다. 이유는 이 식이 전단력을 단면2차모멘트로 나눈 값에 위치에 따른 보정항을 더한 것이기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 주철의 특징으로 틀린 것은?

  1. 주조성이 양호하다.
  2. 기계가공이 어렵다.
  3. 내마멸성이 우수하다.
  4. 압축강도가 크다.
(정답률: 73%)
  • 주철은 주로 탄소 함량이 높은 철에 다양한 합금 원소를 첨가하여 제조된다. 이로 인해 주조성이 양호하며, 내마멸성이 우수하고 압축강도가 크다. 그러나 기계가공이 어렵다는 것은 주철이 상대적으로 부드러운 재질이 아니기 때문이다. 주철은 경도가 높아서 기계가공이 어렵고, 공구의 수명을 단축시키기도 한다. 따라서 주철을 가공할 때는 고속도로 회전하는 공구를 사용하거나, 열처리를 통해 경도를 낮추는 등의 방법을 사용해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 줄(file) 작업에서 줄눈의 크기에 의한 분류가 아닌 것은?

  1. 중목
  2. 단목
  3. 세목
  4. 황목
(정답률: 59%)
  • 단목은 나무의 크기에 따라 분류되는 것이 아니라, 나무의 종류에 따라 분류되는 것이다. 따라서 줄눈의 크기에 의한 분류가 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 원심펌프에서 양정이 20m, 송출량은 3m3/min 일 때, 축동력 1000kW를 필요로 하는 펌프의 효율(%)은? (단, 유체의 비중량은 920 N/m3 이다.)

  1. 65
  2. 75
  3. 82
  4. 92
(정답률: 41%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 식물 탄닌-태닝 처리한 가죽에 대한 설명으로 틀린 것은?

  1. 부드러운 가죽을 얻을 수 있다.
  2. 단단하고 쉽게 펴지지 않는다.
  3. 색상은 주로 다갈색이다.
  4. 공업용으로 많이 이용된다.
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 금속의 소성가공에서 열간가공과 냉간가공을 구분하는 기준은?

  1. 변태 온도
  2. 재결정 온도
  3. 불림 온도
  4. 담금질 온도
(정답률: 72%)
  • 열간가공과 냉간가공을 구분하는 기준은 재결정 온도입니다. 재결정 온도란 금속이 가지고 있는 결정 구조가 열에 의해 파괴되고 새로운 결정 구조가 형성되는 온도를 말합니다. 이 온도 이하에서는 금속이 더 딱딱하고 강하며, 열간가공이 적합합니다. 반면, 이 온도 이상에서는 금속이 더 부드러워지고 가공이 용이해지므로 냉간가공이 적합합니다. 따라서, 재결정 온도를 기준으로 열간가공과 냉간가공을 구분합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 재료가 반복하중을 받는 경우 안전율을 구하는 식은?

  1. 허용응력/크리프한도
  2. 피로한도/허용응력
  3. 허용응력/최대응력
  4. 최대응력/허용응력
(정답률: 62%)
  • 재료가 반복하중을 받는 경우, 피로파괴가 발생할 수 있으므로 안전율을 구하는 식은 "피로한도/허용응력"이다. 이는 재료가 얼마나 많은 반복하중을 견딜 수 있는지를 나타내는 피로한도를 허용응력으로 나눈 값으로, 이 값이 클수록 안전성이 높다는 것을 의미한다. 따라서 이 식을 사용하여 재료의 안전성을 평가하고, 필요한 경우 강도를 높이거나 반복하중을 줄여 안전성을 높일 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 체결용 기계요소인 코터의 전단응력을 구하는 식은? (단, W : 인장하중(kgf), b : 코터의 너비(mm), h : 코터의 높이(mm), d : 코터의 직경(mm)이다.)

(정답률: 51%)
  • 코터의 전단응력을 구하는 식은 τ = (Wd)/(2bh) 이다. 이 식에서 분자인 Wd는 인장모멘트를 나타내고, 분모인 2bh는 코터의 단면적을 나타낸다. 따라서 전단응력은 인장모멘트를 단면적으로 나눈 값으로 계산된다. 이에 따라 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 어느 위치에서나 유입 질량과 유출 질량이 같으므로 일정한 관내에 축적된 질량은 유속에 관계없이 일정하다는 원리는?

  1. 연속의 원리
  2. 파스칼의 원리
  3. 베르누이의 원리
  4. 아르키메데스의 원리
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 피복아크 용접에서 용입 불량의 원인으로 틀린 것은?

  1. 용접 속도가 느릴 때
  2. 용접 전류가 약할 때
  3. 용접봉 선택이 불량할 때
  4. 이음 설계에 결함이 있을 때
(정답률: 62%)
  • 용접 속도가 느릴 때는 용접 부위가 과열되어 용접봉과 기본 금속 간의 결합력이 약해지기 때문에 용입 불량이 발생할 수 있습니다. 따라서 적절한 용접 속도를 유지하는 것이 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 주물형상이 크고 소량의 주조품을 요구할 때 사용하며 중요부분의 골격만을 만드는 목형은?

  1. 코어형
  2. 부분형
  3. 매치 플레이트형
  4. 골격형
(정답률: 75%)
  • 골격형은 큰 주물형상을 만들 때 사용되며, 중요한 부분의 골격만을 만들어 소량의 주조품을 요구합니다. 따라서 주조품의 크기와 형태에 따라 적절한 골격형을 선택하여 사용할 수 있습니다. 이와 달리 코어형은 내부에 코어를 사용하여 중공 부분을 만들고, 부분형은 전체 형상을 만들지 않고 일부분만 만들어 사용합니다. 매치 플레이트형은 여러 개의 부분을 조합하여 사용하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 외부로부터 힘을 받지 않아도 물체가 진동을 일으키는 것은?

  1. 고유진동
  2. 공진
  3. 좌굴
  4. 극관성 모멘트
(정답률: 75%)
  • 고유진동은 물체가 자체적으로 갖고 있는 진동 주파수로, 외부로부터 힘을 받지 않아도 일어납니다. 이는 물체의 구조와 물성에 의해 결정되며, 고유진동 주파수에 맞춰서 물체가 진동을 일으키게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 양단지지 겹판 스프링에서 처짐을 구하는 식은? (단, W : 하중, n : 판수, h : 판 두께, b : 판의 폭, E : 세로탄성계수, l : 스팬 이다.)

(정답률: 59%)
  • 양단지지 겹판 스프링에서 처짐을 구하는 식은 다음과 같다.

    δ = (5Wl^4)/(384Ebh^3n)

    이 식에서 분모의 h^3이 있기 때문에 판의 두께가 작을수록 처짐이 커진다. 따라서 보기 중에서 판의 두께가 가장 작은 것을 선택해야 한다. ""은 판의 두께가 가장 작기 때문에 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 비중 약 2.7에 가볍고 전연성이 우수하며 전기 및 열의 양도체로 내식성이 우수한 것은?

  1. 구리
  2. 망간
  3. 니켈
  4. 알루미늄
(정답률: 69%)
  • 알루미늄은 비중이 가볍고 전연성이 우수하여 전기 및 열의 양도체로 많이 사용됩니다. 또한 내식성이 우수하여 화학적으로 안정적이며, 산화되어도 표면에 산화물 층이 형성되어 내식성이 더욱 향상됩니다. 따라서 알루미늄이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 선반작업 시 지름60mm의 환봉을 절삭하는데 필요한 회전수(rpm)는? (단, 절삭속도는 50 m/min이다.)

  1. 1065
  2. 830
  3. 530
  4. 265
(정답률: 44%)
  • 절삭속도 = 회전수 × π × 지름
    따라서, 회전수 = 절삭속도 ÷ (π × 지름)
    = 50 ÷ (π × 0.06)
    ≈ 265
    따라서, 정답은 "265"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 축 방향의 압축력이나 인장력을 받을 때 사용하거나 2개의 축을 연결하는 것은?

  1. 키(key)
  2. 코터(cotter)
  3. 핀(pin)
  4. 리벳(rivet)
(정답률: 69%)
  • 코터는 축 방향의 압축력이나 인장력을 받을 때 사용하거나 2개의 축을 연결하는데 사용됩니다. 코터는 일종의 매우 작은 막대기로, 구멍을 통과하여 두 개의 부품을 고정시키는 역할을 합니다. 이는 키나 핀과 비슷하지만, 코터는 더 강력하고 안정적인 연결을 제공합니다. 따라서 코터가 축 방향의 압축력이나 인장력을 받을 때 사용되거나 2개의 축을 연결하는 것에 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 마찰차의 종류가 아닌 것은?

  1. 원통 마찰차
  2. 에반스식 마찰차
  3. 트리플식 마찰차
  4. 원뿔 마찰차
(정답률: 60%)
  • 트리플식 마찰차는 존재하지 않는 마찰차 종류입니다. 따라서, 이것이 정답입니다. 원통 마찰차는 원통 모양의 두 개의 기어가 서로 마찰하여 동력을 전달하는 방식이고, 에반스식 마찰차는 원통 모양이 아닌 기어가 서로 마찰하여 동력을 전달하는 방식입니다. 원뿔 마찰차는 원뿔 모양의 두 개의 기어가 서로 마찰하여 동력을 전달하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 단동 피스톤 펌프에서 실린더 직경 20cm, 행정 20cm, 회전수 80rpm, 체적효율 90% 이면 토출유량(m3/min)은?

  1. 0.261
  2. 0.271
  3. 0.452
  4. 0.502
(정답률: 37%)
  • 토출유량은 다음과 같이 계산할 수 있습니다.

    토출유량 = (회전수 × 실린더 행정 × 실린더 직경2 × π / 4) × 체적효율 / 60

    여기서, 실린더 직경은 20cm 이므로 반지름은 10cm 입니다. 따라서 실린더 직경의 제곱은 100cm2 이 됩니다. 또한, π는 약 3.14 입니다.

    따라서, 토출유량 = (80 × 20 × 100 × 3.14 / 4) × 0.9 / 60 = 0.452 m3/min

    따라서, 정답은 "0.452" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음 중 축의 강도를 가장 약화시키는 키(key)는?

  1. 성크 키
  2. 새들 키
  3. 플랫 키
  4. 원뿔 키
(정답률: 56%)
  • 정답은 "성크 키"입니다. 성크 키는 축의 강도를 약화시키는 키 중 하나로, 축의 중심을 지나는 구멍이 있어 축이 꺾이거나 휘어지기 쉽습니다. 따라서 축의 안정성이 떨어지고, 축이 불안정해져서 사용하기 어려워집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 비틀림 모멘트 T(kgf·cm), 회전수 N(rpm), 전달마력 H(kW)일 때 비틀림 모멘트를 구하는 식은?

(정답률: 66%)
  • 비틀림 모멘트 T와 회전수 N은 전달마력 H와 관련이 있으며, 이는 다음과 같은 식으로 나타낼 수 있다.

    T = (H × 9550) / N

    여기서 9550은 단위를 변환하기 위한 상수이다. 따라서, 보기 중에서 정답은 "" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전기제어공학

61. 다음 회로에서 합성 정전용량(F)의 값은?

(정답률: 62%)
  • 합성 정전용량은 병렬 연결된 정전용량의 합과 같으므로, F = C1 + C2 + C3 = 10μF + 20μF + 30μF = 60μF 이다. 따라서 정답은 "" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 맥동 주파수가 가장 많고 맥동률이 가장 적은 정류방식은?

  1. 단상 반파정류
  2. 단상 브리지 정류회로
  3. 3상 반파정류
  4. 3상 전파정류
(정답률: 55%)
  • 맥동 주파수가 가장 많은 경우, 3상 전파정류 방식이 가장 적합합니다. 이는 3상 전파정류 방식이 3상 전원을 사용하여 전류의 흐름을 균등하게 유지할 수 있기 때문입니다. 또한, 3상 전파정류 방식은 전류의 흐름이 일정하게 유지되므로 맥동률이 낮아지는 효과가 있습니다. 따라서, 맥동 주파수가 높은 경우에는 3상 전파정류 방식이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 목표값이 미리 정해진 시간적 변화를 하는 경우 제어량을 그것에 추종시키기 위한 제어는?

  1. 프로그램제어
  2. 정치제어
  3. 추종제어
  4. 비율제어
(정답률: 51%)
  • 목표값이 미리 정해진 시간적 변화를 하는 경우, 제어량을 그것에 추종시키기 위한 제어는 "추종제어"이다. 이는 목표값과 현재값의 차이를 계산하여 제어량을 조절하는 방식으로 이루어진다. "프로그램제어"는 컴퓨터 프로그램을 이용하여 제어하는 방식을 의미하며, 이와는 관련이 없다. "정치제어"와 "비율제어"도 이와 같이 목표값과의 관계와는 관련이 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 피드백제어의 특성에 관한 설명으로 틀린 것은?

  1. 정확성이 증가한다.
  2. 대역폭이 증가한다.
  3. 계의 특성변화에 대한 입력대 출력비의 감도가 증가한다.
  4. 구조가 비교적 복잡하고 오픈루프에 비해 설치비가 많이 든다.
(정답률: 51%)
  • "계의 특성변화에 대한 입력대 출력비의 감도가 증가한다."이 부분이 틀린 것입니다.

    피드백제어의 특성 중에서는 정확성이 증가하고 대역폭이 증가한다는 것이 맞습니다. 하지만 계의 특성변화에 대한 입력대 출력비의 감도가 증가하는 것은 오히려 부작용으로 작용할 수 있습니다. 이는 시스템이 불안정해지거나 오버샷(overshoot)이 발생할 수 있기 때문입니다. 따라서, 피드백제어 시스템 설계 시에는 이러한 부작용을 최소화하도록 고려해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 블록선도에서 요소의 신호전달 특성을 무엇이라 하는가?

  1. 가합요소
  2. 전달요소
  3. 동작요소
  4. 인출요소
(정답률: 67%)
  • 블록선도에서 요소들은 서로 연결되어 있고, 이 연결된 경로를 통해 신호가 전달된다. 이때, 이 신호를 전달하는 역할을 하는 것이 바로 "전달요소"이다. 따라서, 블록선도에서 요소들 간의 신호전달을 나타내는 특성을 전달요소라고 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

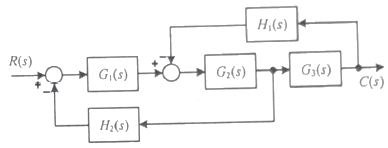

66. 다음 블록선도에서 전달함수 C(s)/R(s)는?

(정답률: 51%)
  • 전달함수 C(s)/R(s)는 블록선도에서 출력 y(s)를 입력 R(s)에 대한 전달함수로 나타낸 것이다.

    블록선도를 보면, 입력 R(s)은 제어기 G(s)를 거쳐 출력 y(s)로 이어지는데, 이때 제어기 G(s)의 출력은 e(s)로 나타난다. 따라서 전달함수 C(s)/R(s)는 출력 y(s)와 입력 R(s)의 비율로 나타내면,

    C(s)/R(s) = G(s) / (1 + G(s))

    위의 식에서 분모를 보면, 1 + G(s)는 제어기의 출력 e(s)와 입력 R(s)의 합으로 나타난다. 이는 오차 신호를 나타내며, 제어기의 목적은 이 오차 신호를 최소화하는 것이다.

    따라서 제어기의 출력 e(s)가 0에 가까워지도록 제어기를 설계해야 하며, 이를 위해 제어기의 전달함수 G(s)는 큰 값을 가지면 안된다.

    보기 중에서 C(s)/R(s) = 1 - G(s) / (1 + G(s)) 인 ""가 정답이다. 이는 제어기의 출력 e(s)가 0에 가까워지도록 하기 위해 전달함수를 변형한 것으로, G(s)가 큰 값일수록 C(s)/R(s)는 작아지게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 주파수 60Hz의 정현파 교류에서 위상차 π/6(rad)은 약 몇 초의 시간 차인가?

  1. 1×10-3
  2. 1.4×10-3
  3. 2×10-3
  4. 2.4×10-3
(정답률: 56%)
  • 주기 T는 1/60초이므로, 위상차 π/6(rad)는 T/12만큼의 시간 차이를 나타낸다. 따라서, T/12 = (1/60)/12 = 1.4×10-3초이다. 따라서 정답은 "1.4×10-3"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. R-L-C 직렬회로에서 소비전력이 최대가 되는 조건은?

(정답률: 52%)
  • R-L-C 직렬회로에서 소비전력이 최대가 되는 조건은 공진조건입니다. 공진조건은 용량성분과 인덕턴스성분의 크기가 서로 같고, 이들의 차이가 0일 때입니다. 따라서 ""가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 유도전동기의 고정손에 해당하지 않는 것은?

  1. 1차권선의 저항손
  2. 철손
  3. 베어링 마찰손
  4. 풍손
(정답률: 51%)
  • 유도전동기의 고정손은 회전자를 고정하는 역할을 합니다. 따라서 회전자와 직접적으로 연결되어 있거나 회전자의 움직임에 영향을 주는 손들이 해당합니다.

    1차권선의 저항손은 회전자와 직접적으로 연결되어 있지 않으며, 회전자의 움직임에도 영향을 주지 않습니다. 따라서 고정손에 해당하지 않습니다.

    반면 철손, 베어링 마찰손, 풍손은 모두 회전자와 직접적으로 연결되어 있거나 회전자의 움직임에 영향을 주는 손들이므로 고정손에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 시스템의 전달함수가 으로 표현되는 2차 제어시스템의 고유 주파수는 약 몇 rad/sec 인가?

  1. 35.36
  2. 28.87
  3. 25.62
  4. 20.83
(정답률: 30%)
  • 고유 주파수는 전달함수의 분모에 있는 제곱근 안에 있는 상수값으로 계산할 수 있다. 따라서 이 문제에서는 분모에 있는 4와 0.4를 곱한 후 제곱근을 취하고, 2를 분모로 나눈 값이 고유 주파수가 된다.

    √(4 × 0.4) / 2 = √1.6 / 2 = 0.8 / 2 = 0.4

    따라서 고유 주파수는 약 0.4 rad/sec 이다. 하지만 이 문제에서는 단위가 rad/sec 이 아니라 Hz 이므로, 0.4에 1/2π를 곱해줘야 한다.

    0.4 × 1/2π ≈ 0.0635 Hz

    따라서 보기에서 정답이 "35.36" 인 이유는 계산 실수가 있었을 가능성이 크다. 정답은 0.0635 Hz 가 아니라, 2π × 35.36 ≈ 221.9 rad/sec 이다. 이 값을 1/2π로 나누면 약 35.36 Hz 가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 접지 도체 P1,P2, P3의 각 접지저항이 R1, R2, R3이다. R1의 접지저항(Ω)을 계산하는 식은? (단, R12 = R1 + R2, R23 = R2 + R3, R31 = R3 + R1 이다.)

(정답률: 54%)
  • 접지저항은 접지된 지점과 다른 지점 사이의 전압차이를 나눈 값으로 정의된다. 따라서 P1의 접지저항 R1은 P2와 P3 사이의 전압차이를 P1과 접지된 지점 사이의 전압차이로 나눈 값이다. 이때 P2와 P3 사이의 전압차이는 R2와 R3에 의해 나눠지는데, 이는 병렬접속의 전압분배 법칙에 따라 R2와 R3의 비율에 따라 나눠지게 된다. 따라서 R2와 R3의 비율을 구하고, 이를 이용하여 P1과 접지된 지점 사이의 전압차이를 구하면 R1을 계산할 수 있다. 이때 R2와 R3의 비율은 R23를 이용하여 구할 수 있으며, P1과 접지된 지점 사이의 전압차이는 R31과 R23를 이용하여 구할 수 있다. 따라서 R1은 다음과 같이 계산할 수 있다.

    R1 = (R2 / (R2 + R3)) * (R3 / (R1 + R2)) * R1 + (R3 / (R2 + R3)) * (R2 / (R1 + R3)) * R1 = R1 * ((R2 * R3) / ((R1 + R2) * (R2 + R3) + (R1 + R3) * (R2 + R3)))

    따라서 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

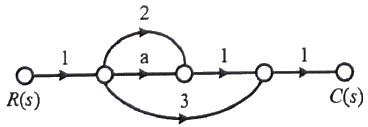

72. 그림의 신호흐름선도에서 C(s)/R(s) 의 값은?

  1. a+2
  2. a+3
  3. a+5
  4. a+6
(정답률: 64%)
  • C(s)/R(s)의 값은 전달함수에서 출력 Y(s)를 입력 X(s)로 나눈 값이다. 따라서 C(s)/R(s) = Y(s)/X(s) 이다. 그림에서 Y(s) = (a+5)X(s) 이므로 C(s)/R(s) = (a+5)X(s)/X(s) = a+5 이다. 따라서 정답은 "a+5"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 권선형 3상 유도전동깅서 2차 저항을 변화시켜 속도를 제어하는 경우, 최대 토크는 어떻게 되는가?

  1. 최대 토크가 생기는 점의 슬립에 비례한다.
  2. 최대 토크가 생기는 점의 슬립에 반비례한다.
  3. 2차 저항에만 비례한다.
  4. 항상 일정하다.
(정답률: 49%)
  • 항상 일정하다. 이유는 3상 유도전동기의 최대 토크는 전기적으로 결정되며, 회전자의 자기장과 스테이터의 자기장 사이의 상대적인 속도에 의해 결정된다. 따라서 2차 저항을 변화시켜 속도를 제어하더라도 최대 토크는 변하지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 계전기 접점의 아크를 소거할 목적으로 사용되는 소자는?

  1. 바리스터(Varistor)
  2. 바렉터다이오드
  3. 터널다이오드
  4. 서미스터
(정답률: 62%)
  • 바리스터(Varistor)는 전압이 일정 수준 이상으로 상승할 때 저항값이 급격히 감소하여 전류를 흡수하고, 이를 통해 계전기 접점의 아크를 소거하는 소자입니다. 따라서 계전기에서 발생하는 고전압이나 고전류를 제어하고 보호하는데 사용됩니다. 바리스터는 일종의 저항기로서, 바리스터의 저항값은 전압에 따라 변화하므로, 계전기에서 발생하는 고전압이나 고전류를 제어하고 보호하는데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 동작 틈새가 가장 많은 조절계는?

  1. 비례 동작
  2. 2위치 동작
  3. 비례 미분 동작
  4. 비례 적분 동작
(정답률: 53%)
  • 2위치 동작은 특정한 값에 도달하면 그 값을 유지하는 동작입니다. 따라서 이 동작은 해당 값 주변에서 가장 많은 조절 틈새를 가지게 됩니다. 예를 들어, 온도를 조절하는 경우에는 일정한 온도를 유지하는 것이 중요하기 때문에 2위치 동작이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

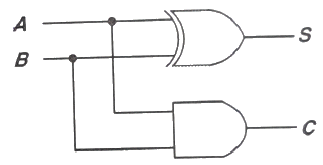

76. 다음 그림은 무엇을 나타낸 논리연산 회로인가?

  1. HALF-ADDER회로
  2. FULL-ADDER회로
  3. NAND회로
  4. EXCLUSIVE OR회로
(정답률: 60%)
  • 이 그림은 HALF-ADDER 회로를 나타낸다. HALF-ADDER 회로는 두 개의 입력(A, B)과 두 개의 출력(S, C)을 가지며, S는 덧셈 결과의 LSB(최하위 비트)를, C는 자리올림(Carry) 비트를 나타낸다. 이 회로는 덧셈 연산에서 자리올림을 고려하지 않는 경우에 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 목표치가 정해져 있으며, 입·출력을 비교하여 신호전달 경로가 반드시 폐루프를 이루고 있는 제어는?

  1. 조건제어
  2. 시퀀스제어
  3. 피드백제어
  4. 프로그램제어
(정답률: 61%)
  • 피드백제어는 목표치와 실제 출력값을 비교하여 오차를 계산하고, 이 오차를 다시 입력으로 사용하여 제어를 조절하는 방식입니다. 이 때, 신호전달 경로가 폐루프를 이루어야 하므로 피드백제어는 반드시 폐루프를 이루고 있는 제어 방식입니다. 따라서 정답은 "피드백제어"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 오픈 루프 전달함수가 인 단위궤환계에서 단위계단입력을 가하였을 때의 잔류편차는?

  1. 5/6
  2. 6/5
  3. ∞
  4. 0
(정답률: 56%)
  • 오픈 루프 전달함수는 이므로, 잔류편차는 1/(1+Kp) 이다. 여기서 Kp는 단위계의 고정점 이동량이다. 단위계단입력을 가하면, 단위계의 고정점 이동량은 1이므로 Kp=1이 된다. 따라서 잔류편차는 1/(1+1) = 1/2 이다. 하지만, 단위궤환계는 안정시스템이므로 잔류편차는 0이 된다. 따라서 정답은 "0"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 어떤 회로에 10A의 전류를 흘리기 위해서 300W의 전력이 필요하다면, 이 회로의 저항(Ω)은 얼마인가?

  1. 3
  2. 10
  3. 15
  4. 30
(정답률: 56%)
  • 전력(P)은 전압(V)과 전류(I)의 곱으로 나타낼 수 있습니다. 즉, P = VI 입니다. 이 문제에서 전류는 10A, 전력은 300W 이므로 전압은 30V가 됩니다.

    저항(R)은 전압과 전류의 비율로 나타낼 수 있습니다. 즉, R = V/I 입니다. 이 문제에서 전압은 30V, 전류는 10A 이므로 저항은 3Ω가 됩니다.

    따라서 정답은 "3"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

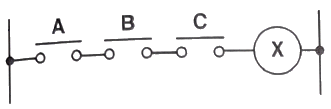

80. 그림과 같은 유접점 회로의 논리식과 논리회로명칭으로 옳은 것은?

  1. X = A + B + C, OR 회로
  2. X = A · B · C, AND 회로
  3. , NOT 회로
  4. , NOR 회로
(정답률: 61%)
  • 유접점 회로에서 A, B, C가 모두 1일 때만 X가 1이 되므로, 이는 AND 회로의 논리식과 일치합니다. 따라서 "X = A · B · C, AND 회로"가 옳은 답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

목록 다음회차 >
