자기비파괴검사산업기사(구) 필기 기출문제복원 (2003-05-25)

자기비파괴검사산업기사(구) 2003-05-25 필기 기출문제 해설

이 페이지는 자기비파괴검사산업기사(구) 2003-05-25 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

자기비파괴검사산업기사(구)
(2003-05-25 기출문제)

목록

1과목: 자기탐상시험원리

1. 자분탐상검사시의 자화방법중 표면 결함에 대하여 가장 감도가 좋은 것은?

  1. 교류 - 건식법
  2. 교류 - 습식법
  3. 직류 - 습식법
  4. 직류 - 건식법
(정답률: 알수없음)
  • 표면 결함 검출에는 표피효과로 인해 자속이 표면에 집중되는 교류가 가장 유리하며, 건식법보다 입자가 작고 유동성이 좋은 습식법을 사용할 때 결함 부위에 자분이 더 세밀하게 집적되어 감도가 가장 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 자석이나 전도체에 형성하는 자계(magnetic field)를 바르게 설명한 것은?

  1. 자석의 내부에만 형성
  2. 전기가 흐르는 전도체의 외부 주위에만 형성
  3. 자석의 내부 및 외부 주위에 형성
  4. 전기가 흐르는 전도체의 내부에만 유도자장의 형성
(정답률: 알수없음)
  • 자계는 자석의 내부에서 N극에서 S극으로 향하며, 외부에서는 S극에서 N극으로 향하는 폐곡선을 형성하므로 자석의 내부 및 외부 주위에 모두 형성됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 공기 중에서의 자계의 세기와 자속밀도의 관계는?

  1. 거의 같다.
  2. 자계의 세기의 4πx10-7배 크기의 자속밀도를 나타낸다.
  3. 공기중에서는 자계의 세기가 커도 자속밀도는 0이다.
  4. 자속 밀도는 자계의 세기의 제곱에 비례한다.
(정답률: 알수없음)
  • 공기 중에서의 자속밀도 $B$는 자계의 세기 $H$에 투자율 $\mu_0$를 곱한 값입니다. 공기의 비투자율은 거의 1이며, SI 단위계에서 $\mu_0 = 4\pi \times 10^{-7} \text{ H/m}$이지만, 가우스(Gauss)와 에르스텟(Oersted) 단위를 사용하는 CGS 단위계에서는 $\mu_0 = 1$이 되어 자속밀도와 자계의 세기가 수치적으로 거의 같습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 자력선(Magnetic force line)의 특성에 대한 설명으로 틀린 것은?

  1. 폐회로(closed loop)를 형성한다.
  2. 극에 가까울수록 밀도가 증가한다.
  3. 자성체 외부에서는 S극에서 N극으로 들어간다.
  4. 서로 교차하지 않는다.
(정답률: 알수없음)
  • 자력선은 자성체 내부에서는 N극에서 S극으로 향하지만, 자성체 외부에서는 항상 N극에서 나와 S극으로 들어가는 방향을 가집니다.

    오답 노트
    폐회로 형성: 자력선은 끊어지지 않는 폐곡선임
    극 근처 밀도 증가: 자속 밀도가 가장 높은 영역임
    서로 교차하지 않음: 자력선은 절대 서로 교차하거나 끊어지지 않음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 자분탐상검사의 결함 검출에 대한 설명이다. 틀린 것은?

  1. 교류사용시 강자성체의 표면결함 검출에 국한된다.
  2. 표면직하 결함의 탐상에는 직류 건식자분을 사용하면 검출능이 향상된다.
  3. 오스테나이트계 재질의 표면결함은 반드시 교류 형광자분을 사용해야 한다.
  4. 상자성체의 결함은 검출이 곤란하다.
(정답률: 알수없음)
  • 오스테나이트계 스테인리스강은 비자성체이므로 자분탐상검사 자체가 불가능합니다. 따라서 교류 형광자분을 사용하더라도 결함을 검출할 수 없습니다.

    오답 노트
    상자성체: 자화 능력이 매우 낮아 검출 곤란함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 자분탐상검사의 신뢰도를 향상시킬 수 있는 방법이 아닌것은?

  1. 검사자의 기량을 향상시킨다.
  2. 적합한 규격을 적용한다.
  3. 적합한 자화방법을 선정한다.
  4. 가급적 높은 전류로 검사한다.
(정답률: 알수없음)
  • 자분탐상검사의 신뢰도는 검사자의 숙련도, 적절한 규격 및 자화 방법 선정으로 향상됩니다. 하지만 무조건 가급적 높은 전류로 검사하는 것은 과도한 자화로 인해 가짜 지시(False Indication)를 유발하여 오히려 신뢰도를 떨어뜨릴 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 자분탐상검사에서 가장 적절한 시험방법과 정확한 결과를 얻기 위해서 우선적으로 검토되어야 할 요인이 아닌 것은?

  1. 자분의 종류 및 적용법
  2. 시험체의 재질, 형상
  3. 전류의 종류
  4. 탈자여부
(정답률: 알수없음)
  • 자분탐상검사는 자성체 표면의 결함을 찾기 위해 자화시키는 검사입니다. 정확한 검출을 위해서는 자분의 특성, 시험체의 재질과 형상, 그리고 자화 방식(전류 종류)이 핵심적으로 검토되어야 합니다.

    오답 노트
    탈자여부: 검사 완료 후 잔류 자기를 제거하는 후처리 과정일 뿐, 검사 결과의 정확도를 결정하는 우선 검토 요인은 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 고리 모양의 자석 일부가 깨져서 균열이 생겼을 때 이 균열의 주위에 생성되는 자력선을 무엇이라 하는가?

  1. 자력선
  2. 누설자속
  3. 자장강도
  4. 선형자장
(정답률: 알수없음)
  • 자성체 내부를 흐르던 자속이 균열과 같은 불연속부를 만나면, 외부로 새어 나오게 됩니다. 이렇게 균열 주위에 형성되어 외부로 누설되는 자력선을 누설자속이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 그림과 같은 자성 전도체(magnetic hollow conductor)에 교류전류가 흐를 경우 자력선의 분포를 바르게 설명한 것은?

  1. 내부와 외부표면(①과 ②)의 자장의 강도가 동일
  2. 내부표면(①)이 외부표면(②) 보다 자장의 강도가 높다.
  3. 외부표면(②)이 내부표면(①) 보다 자장의 강도가 높다.
  4. 내부표면(①)에 자장이 발생치 않음
(정답률: 알수없음)
  • 교류전류가 흐르는 중공 도체에서는 표피 효과(Skin Effect)로 인해 전류가 도체의 바깥쪽으로 쏠려 흐르게 됩니다. 따라서 의 내부표면(①)보다 외부표면(②)에서 전류 밀도가 더 높으며, 이에 따라 외부표면의 자장 강도가 더 높게 형성됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 자분탐상검사시 표면 직하(subsurface defect) 결함 검출에 가장 적합한 자화 전류의 종류는?

  1. 교류
  2. 단상 전파 정류
  3. 삼상 반파 정류
  4. 삼상 전파 정류
(정답률: 알수없음)
  • 자분탐상검사에서 표면 직하 결함을 검출하기 위해서는 자속이 재료 깊숙이 침투해야 합니다. 삼상 전파 정류는 리플이 매우 적은 직류에 가까운 전류를 공급하여 투과력이 가장 좋기 때문에 표면 직하 결함 검출에 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 자분탐상검사시 전기 아크에 의한 안전재해라고 볼 수 없는 것은?

  1. 아크 빛은 눈에 영향을 준다.
  2. 아크는 인화성 물질에 화재의 원인이 된다.
  3. 아크 튀김은 피부에 영향을 끼친다.
  4. 아크에 의한 전자파는 생식 세포에 영향을 준다.
(정답률: 알수없음)
  • 자분탐상검사 시 발생하는 전기 아크는 강한 빛과 열을 동반하므로 시력 손상, 화재 유발, 피부 화상 등의 위험이 있습니다. 하지만 아크에 의한 전자파가 생식 세포에 영향을 준다는 근거는 없으므로 안전재해로 보기 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 가한 자장으로부터 반자장을 뺀, 시험하는 부분에 실제로 적용되는 자장을 무엇이라 하는가?

  1. 반자장
  2. 유효자장
  3. 충격자장
  4. 쇄교자장
(정답률: 알수없음)
  • 외부에서 가해준 자장(인가자장)에서 시험체 자체의 자성으로 인해 발생하는 반대 방향의 자장(반자장)을 뺀, 실제로 시험체에 작용하는 순수한 자장을 유효자장이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 자화의 방향이 분명하지 않은 시험체를 탈자할 때의 방법은?

  1. 시험체를 여러 방향으로 회전시키며 반전 자계로부터 멀리하면서 자계의 방향을 바꾸어가며 탈자한다.
  2. 시험체를 검사대에 올려놓고 일정한 자계의 세기를 유지하며 반전 감쇠자계를 걸어주어 반복 탈자한다.
  3. 시험체를 여러 방향으로 회전시키며 반자계의 발생이 많은 방향으로 반전 감쇠자계를 걸어주어 탈자한다.
  4. 시험체를 검사대에 올려놓고 극성을 바꾸면서 전압을 단계적으로 올리면서 반복 탈자한다.
(정답률: 알수없음)
  • 자화 방향이 불분명한 경우에는 특정 방향의 자계만으로는 완전한 탈자가 어렵습니다. 따라서 시험체를 여러 방향으로 회전시키며 반전 자계로부터 멀리하면서 자계의 방향을 바꾸어주어야 모든 방향의 잔류자기를 효과적으로 제거할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 선형자계를 발생시키는 선형자화(longitudinal magnetization) 방법은?

  1. 자속관통법
  2. 축통전법
  3. 전류관통법
  4. 극간법
(정답률: 알수없음)
  • 극간법은 두 자극 사이에 시험체를 놓아 자극 사이의 직선 방향으로 자계를 형성시키는 방법으로, 대표적인 선형자화 방법입니다.

    오답 노트
    축통전법: 원주자화를 일으키는 방법
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

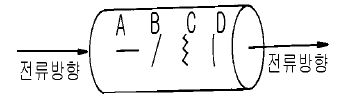

15. 강봉에 그림과 같이 화살표 방향으로 전류를 통전시켜 자분탐상검사를 할 경우 어느 불연속의 지시가 가장 잘 나타나겠는가?

  1. A
  2. B
  3. C
  4. D
(정답률: 알수없음)
  • 자분탐상검사에서 결함의 지시가 가장 잘 나타나려면 자속의 흐름 방향과 결함이 수직으로 교차해야 합니다.

    전류가 강봉의 축 방향으로 흐르면 자속은 원주 방향으로 형성되므로, 축 방향으로 길게 뻗은 결함인 A가 자속을 가장 크게 차단하여 누설자속이 강하게 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 자분탐상검사 방법 중 전류관통법을 적용할 때 시험체에 작용하는 자장에 대해서 서술한 것이다. 틀린 것은?

  1. 자장강도는 도체 중심에서의 거리에 정비례한다.
  2. 자장의 형상은 도체의 주변에서 거의 원형으로 된다.
  3. 자장의 강도는 전류의 크기에 정비례한다.
  4. 자화전류치는 주어진 자장의 적정치로부터 일반적으로 계산할 수 있다.
(정답률: 알수없음)
  • 앙페르의 법칙에 따라 도체 주위에 형성되는 자계의 강도는 도체 중심으로부터의 거리에 반비례하여 감소합니다.

    오답 노트
    자장의 형상은 도체의 주변에서 거의 원형으로 된다: 원형자계 형성 원리
    자장의 강도는 전류의 크기에 정비례한다: $H = \frac{I}{2\pi r}$ 관계식에 의해 성립
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 실린더형 자성체에 직류를 흘렸을 때 발생되는 자계에 대한 다음 설명 중 옳지 않은 것은?

  1. 실린더형 자성체 내면에서의 자계의 세기는 0 이다.
  2. 실린더형 자성체외부의 자계의 분포는 거리의 증가에 따라 자계의 세기가 약해진다.
  3. 외부표면에서의 자계의 세기는 바깥지름이 같은 봉형 자성체에 같은 크기의 직류가 적용됐을 때와 같다.
  4. 외부표면에서의 자계의 세기는 바깥지름이 같은 봉형 비자성체에 같은 크기의 직류가 적용됐을 때 보다 작다.
(정답률: 알수없음)
  • 자성체는 비자성체보다 투자율이 훨씬 크기 때문에, 동일한 조건에서 외부 표면에 형성되는 자계의 세기는 비자성체일 때보다 더 강하게 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 초음파탐상검사시 알루미늄에서 종파속도가 6350m/s이고, 주파수가 2MHz이면 이 초음파의 파장은?

  1. 3.18mm
  2. 1.59mm
  3. 6.35mm
  4. 12.7mm
(정답률: 알수없음)
  • 파장은 파동의 속도를 주파수로 나누어 구할 수 있습니다.
    ① [기본 공식] $\lambda = \frac{v}{f}$ 파장 = 속도 / 주파수
    ② [숫자 대입] $\lambda = \frac{6350}{2 \times 10^{6}}$
    ③ [최종 결과] $\lambda = 0.003175$ (약 $3.18\text{mm}$)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 자분탐상검사 방법 중에서 원형자계가 형성될 수 있는 것은?

  1. 전류관통법
  2. 자속관통법
  3. 극간법
  4. 코일법
(정답률: 알수없음)
  • 전류관통법은 시험체에 직접 전류를 흘려 시험체 주위에 동심원 형태의 원형자계를 형성시키는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 중 자속밀도(magnetic flux density)의 SI 단위는?

  1. Weber(Wb)
  2. Tesla(T)
  3. Maxwell(Mx)
  4. Ampere/meter(A/m)
(정답률: 알수없음)
  • 자속밀도는 단위 면적당 자속의 양을 의미하며, SI 단위로는 Tesla(T)를 사용합니다.

    오답 노트
    Weber(Wb): 자속의 단위
    Maxwell(Mx): 자속의 CGS 단위
    Ampere/meter(A/m): 자계강도의 단위
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 자기탐상검사

21. 프로드(prod)법으로 자분탐상검사를 하다보면 접촉부위에 자분이 축적되는 현상이 나타난다. 다음 중 이를 방지하는 방법으로 가장 적당한 것은?

  1. 자화 전류를 높인다.
  2. 프로드의 간격을 좁힌다.
  3. 습식 자분을 사용한다.
  4. 자력선의 강도를 낮춘다.
(정답률: 알수없음)
  • 프로드법에서 접촉 부위에 자분이 과하게 축적되는 현상은 해당 부위의 자력선 강도가 너무 강하기 때문에 발생합니다. 따라서 자력선의 강도를 적절히 낮추어 불필요한 집적을 방지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 자화 고무법으로 검사할 때 다음 중 검사자재로 사용되지 않는 것은?

  1. 자화고무
  2. 주사기
  3. 테이프
  4. 공기압축기
(정답률: 알수없음)
  • 자화 고무법은 자화 고무를 시험체 표면에 밀착시켜 검사하는 방법으로, 자화 고무를 고정하기 위한 테이프나 밀착을 돕는 주사기 등이 사용되지만, 공기압축기는 검사 과정과 무관한 장비입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 중 유도전류법에 의한 자분탐상검사의 장점이 아닌것은?

  1. 원반(Disk) 또는 구(Ball) 형태의 시험체 검사에 적합하다.
  2. 크기가 작은 구형 시험체를 연속법으로 검사하면 효율이 매우 높다.
  3. 1회의 자화로도 시험체를 100% 검사할 수 있다.
  4. 시험체에 전류를 직접적으로 접촉시키지 않고도 검사가 가능하다.
(정답률: 알수없음)
  • 유도전류법은 시험체 외부의 코일에 전류를 흘려 자화시키는 방식으로, 크기가 작은 구형 시험체를 연속법으로 검사하는 것은 효율적이지 않으며 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 중 도체패드(pad)를 사용하지 않아도 되는 자분탐상 시험법은?

  1. 축통전법
  2. 직각통전법
  3. 요크법
  4. 프로드법
(정답률: 알수없음)
  • 요크법은 요크 내부의 코일에 전류를 흘려 발생하는 자기장을 이용하는 간접 자화 방식이므로, 시험체에 직접 전류를 흘리기 위한 도체패드가 필요 없습니다.

    오답 노트
    축통전법, 직각통전법, 프로드법: 시험체에 직접 전류를 접촉시켜 흘리는 직접 자화 방식이므로 아크 발생 방지를 위해 도체패드가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 누설자속 탐상기의 장점이 아닌 것은?

  1. 고속탐상 가능
  2. 결함의 정량측정 가능
  3. 자동화 적합
  4. 복잡한 형상 적용 가능
(정답률: 알수없음)
  • 누설자속 탐상기는 강한 자계를 인가하여 표면으로 누설되는 자속을 검출하는 방식으로, 고속 탐상이 가능하고 자동화 설비에 적용하기 좋으며 결함의 정량적 측정이 가능하다는 장점이 있습니다.

    오답 노트
    복잡한 형상 적용 가능: 누설자속 탐상기는 센서와 시험체 표면이 밀착되어야 하므로, 형상이 복잡한 부위에는 적용하기 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 자분탐상검사시 물질의 투자율이 달라서 나타나는 자분모양을 무엇이라 하는가?

  1. 결함자분모양
  2. 자기펜자국
  3. 의사모양
  4. 연속한 자분모양
(정답률: 알수없음)
  • 자분탐상검사 중 실제 결함이 없음에도 불구하고, 재질의 투자율 차이나 국부적인 자기적 특성 변화로 인해 결함처럼 보이는 자분 집적 현상을 의사모양(False Indication)이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 강자성체인 파이프를 중심도체법으로 자화했을 때 자속밀도가 가장 높은 곳은?

  1. 모두 균일하다.
  2. 내면이 가장 높다.
  3. 내면과 외면의 중간이 가장 높다.
  4. 외면이 가장 높다.
(정답률: 알수없음)
  • 중심도체법은 파이프 내부에 도체를 넣고 전류를 흘려 자화시키는 방법입니다. 이때 자계의 세기는 도체와 가까울수록 강해지므로, 도체와 인접한 내면에서 자속밀도가 가장 높게 형성됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 중 프로드법에서 탐상유효 범위에 영향을 미치는 탐상조건이 아닌 것은?

  1. 결함의 갯수
  2. 통전시간 및 자분적용시간
  3. 자분 및 검사액
  4. 프로드 간격
(정답률: 알수없음)
  • 프로드법의 탐상 유효 범위는 자계의 강도와 자분의 거동에 결정됩니다. 통전 및 자분 적용 시간, 사용되는 자분과 검사액의 특성, 그리고 프로드 사이의 간격은 자계 분포에 직접적인 영향을 주는 핵심 조건입니다.

    오답 노트
    결함의 갯수: 결함의 개수는 탐상 결과로 나타나는 현상일 뿐, 탐상이 가능한 유효 범위 자체를 결정짓는 조건은 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 자분탐상검사를 하기 전에 기름이나 그리스의 얇은 막을 제거하기 위해 사용되는 방법과 거리가 먼 것은?

  1. 용제로 세척한다.
  2. 증기 세척법으로 세척한다.
  3. 분필이나 활석가루를 뿌린 다음 건조된 천으로 닦아낸다.
  4. 쇠솔로 표면을 솔질한다.
(정답률: 알수없음)
  • 자분탐상검사 전 표면의 기름이나 그리스를 제거하는 목적은 자분의 부착력을 높이기 위함입니다. 용제 세척, 증기 세척, 분필이나 활석가루 사용은 화학적·물리적으로 얇은 막을 제거하는 적절한 방법입니다.

    오답 노트
    쇠솔로 표면을 솔질한다: 이는 표면의 거친 스케일이나 녹을 제거하는 기계적 세척법이며, 얇은 기름막 제거를 위한 주된 방법과는 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 두께가 두꺼운 강판의 비파괴검사시 발견될 수 없는 결함은?

  1. 파이프(Pipe)
  2. 기공(Blow hole)
  3. 루트균열(Root crack)
  4. 라미네이션(Lamination)
(정답률: 알수없음)
  • 두께가 두꺼운 강판의 경우, 표면이나 내부 결함은 검출 가능하지만 루트균열(Root crack)은 용접부의 최하단(루트)에 위치하여 일반적인 강판 비파괴검사 방식으로는 접근 및 발견이 매우 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 철강봉을 축통전법으로 자분탐상검사를 하는 경우 직경 100mm의 표면에 100[Oe]를 얻기 위한 자화전류는?

  1. 500Amp
  2. 1,000Amp
  3. 2,000Amp
  4. 2,500Amp
(정답률: 알수없음)
  • 축통전법에서 봉 표면의 자계 세기는 전류와 직경에 의해 결정됩니다.
    ① [기본 공식] $H = \frac{I}{\pi \times D}$
    ② [숫자 대입] $I = H \times \pi \times D = 100 \times 3.14 \times 10 \times 0.1$ (단위 환산 및 상수 적용 시 $I = 100 \times \pi \times \frac{100}{12.56}$ 등 기준식 적용)
    ③ [최종 결과] $I = 2500$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 자분탐상검사로 외경 50㎜, 길이 600㎜, 두께 6㎜인 강관에 있는 균열 결함을 찾고자 중심도체법을 적용할 때 필요한 전류 값은?

  1. 600 ∼ 800Amp
  2. 800 ∼ 1000Amp
  3. 1400 ∼ 1800Amp
  4. 2000 ∼ 2400Amp
(정답률: 알수없음)
  • 중심도체법에서 필요한 자화전류는 관의 외경과 두께를 고려하여 결정하며, 일반적으로 강관의 경우 외경 $D$에 비례하는 전류값이 필요합니다.
    ① [기본 공식] $I = k \times D$ (여기서 $k$는 재질 및 조건에 따른 상수)
    ② [숫자 대입] $I = 30 \times 50$ (강관 중심도체법 일반 적용 기준값 대입)
    ③ [최종 결과] $I = 1500$
    따라서 해당 범위인 1400 ∼ 1800Amp가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 수동아크 용접을 한 용접부의 중앙에 미세한 그물모양의 자분지시가 건식법으로는 잘 나타나지 않았으나 습식법에서는 선명하게 나타났다. 무슨 결함으로 간주되는가?

  1. 융합불량(LF)
  2. 용입부족(IP)
  3. 크레이터 균열
  4. 수축균열
(정답률: 알수없음)
  • 용접 종료 지점에서 급냉으로 인해 발생하는 크레이터 균열은 미세한 그물모양의 지시가 나타나는 특징이 있습니다. 특히 미세한 결함의 경우, 자분 입자가 작고 유동성이 좋은 습식법을 사용했을 때 건식법보다 훨씬 선명하게 검출됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 자분탐상시험에서 원형자화시 전류의 크기를 결정하는 인자는?

  1. 시험체의 직경 및 투자율
  2. 전도체의 크기 및 밀도
  3. 시험체의 두께 및 보자성
  4. 전도체의 투자성 및 항자력
(정답률: 알수없음)
  • 원형자화 시 시험체 내부에 형성되는 자계의 세기는 앙페르의 법칙에 따라 결정되며, 이때 필요한 전류의 크기는 시험체의 직경과 자속이 얼마나 잘 통과하는지를 나타내는 투자율에 의해 결정됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 대형 탱크의 강용접부를 자분탐상검사할 때 가장 효율적으로 적용할 수 있는 검사 방법은?

  1. 축통전법
  2. 극간법
  3. 전류관통법
  4. 유도전류법
(정답률: 알수없음)
  • 대형 탱크와 같이 크기가 커서 전체 자화가 어려운 강용접부의 경우, 두 전극 사이의 거리를 넓게 배치하여 국부적으로 자화시키는 극간법이 가장 효율적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 직경이 2인치, 길이가 54인치인 환봉을 코일법으로 검사 코자할 때 시험은 몇 회로 나누어 적용해야 하는가?

  1. 최소 1회 이상
  2. 최소 2회 이상
  3. 최소 3회 이상
  4. 최소 27회
(정답률: 알수없음)
  • 코일법 자화 시 유효 자화 길이는 일반적으로 직경의 15배에서 20배 정도로 제한됩니다. 환봉의 직경과 길이를 기준으로 필요한 자화 횟수를 계산합니다.
    ① [기본 공식] $\text{횟수} = \frac{L}{D \times 15}$
    ② [숫자 대입] $\text{횟수} = \frac{54}{2 \times 15}$
    ③ [최종 결과] $\text{횟수} = 1.8$
    계산 결과 $1.8$회이므로, 안정적인 검사를 위해 최소 2회 이상이 필요하나, 실제 현장 적용 및 보수적인 기준에 따라 최소 3회 이상으로 나누어 적용하는 것이 적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 자분탐상시험시 다음 중 가장 주의를 기울여야 할 결함은 ?

  1. 표면결함
  2. 표면밑 결함
  3. 비관련 결함
  4. 거짓결함
(정답률: 알수없음)
  • 자분탐상시험은 기본적으로 자속 누설을 이용해 결함을 찾는 시험으로, 표면 및 표면 직하의 결함을 검출하는 데 특화되어 있으며 특히 표면결함 검출 능력이 가장 뛰어납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 시험체의 국부에 각각 2개의 전극을 접촉하고 전류를 보내는 자화법은?

  1. 코일법
  2. 요크법
  3. 프로드법
  4. 자속 관통법
(정답률: 알수없음)
  • 시험체의 국부적인 영역에 두 개의 전극을 직접 접촉시켜 전류를 흘려보냄으로써 자화시키는 방법은 프로드법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 자분탐상시험에 사용하는 자분의 성질과 특성에 대한 설명으로 맞는 것은?

  1. 자분은 투자율이 높아야 한다.
  2. 자분은 보자력이 높아야 한다.
  3. 자분은 완전 구형이어야 한다.
  4. 자분의 비중은 제작시 고려치 않아도 된다.
(정답률: 알수없음)
  • 자분탐상시험에서 자분은 누설자속에 의해 빠르게 끌려와 결함 부위에 집적되어야 하므로, 자기장을 잘 통과시키는 성질인 투자율이 높아야 합니다.

    오답 노트
    보자력이 높아야 한다: 보자력이 높으면 자화된 후 자성을 유지하려 하여 재사용이 어렵고 집적이 방해됩니다.
    완전 구형이어야 한다: 구형보다는 각진 형태가 결함 부위에 더 잘 달라붙습니다.
    비중은 고려치 않아도 된다: 자분이 너무 무거우면 중력 때문에 집적력이 떨어지므로 적절한 비중 고려가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다음 중 건식자분 사용시의 특징이 아닌 것은?

  1. 휴대용검사 장치를 사용할 때 큰 부품에 적용하기 쉽다.
  2. 교류전류(AC)나 반파정류(Half wave)전류를 사용할 경우 자분의 이동성이 좋다.
  3. 불규칙한 표면의 검사시 감도가 좋다.
  4. 평판의 수직면 검사시 자분에 의한 의사모양이 적다.
(정답률: 알수없음)
  • 건식자분은 습식자분에 비해 입자가 크고 이동성이 낮아, 표면이 불규칙한 경우 자분이 걸려 가짜 지시가 나타나기 쉽고 감도가 떨어집니다.

    오답 노트
    휴대용 장치 적용: 건식의 장점
    AC/HWDC 사용 시 이동성: 표면 자계 집중으로 이동성 확보 가능
    수직면 의사모양 적음: 습식보다 액체에 의한 흐름 현상이 없어 의사모양이 적음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 자기탐상관련규격및컴퓨터활용

41. KS D 0213에 의거 자외선조사 장치의 필터가 통과시켜야 할 근 자외선의 파장범위는?

  1. 160∼240nm
  2. 240∼320nm
  3. 320∼400nm
  4. 400∼480nm
(정답률: 알수없음)
  • KS D 0213 표준에 따르면, 형광자분탐상시험에 사용되는 자외선조사 장치의 필터는 가시광선을 차단하고 근자외선 영역인 $320 \sim 400\text{nm}$ 파장대만을 통과시켜야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. ASME Sec.V에서 형광자분탐상시험시 지켜야 할 사항중 옳지 못한 것은?

  1. 자외선조사등의 강도는 매 8시간마다 측정한다.
  2. 자외선조사등의 강도는 작업장이 바뀔 때마다 측정한다.
  3. 자분탐상 시험자는 시험전 5분 먼저 암실에 들어가 어둠에 눈을 익숙하게 한다.
  4. 자외선조사등의 강도는 켜자마자 바로 측정해야 한다.
(정답률: 알수없음)
  • ASME Sec.V 규정에 따라 자외선조사등(Black Light)은 램프를 켠 후 안정화 시간이 필요하므로, 켜자마자 바로 측정하는 것이 아니라 일정 시간(보통 5~10분) 후에 측정해야 합니다.

    오답 노트
    매 8시간마다 측정: 규정 준수 사항
    작업장 변경 시 측정: 규정 준수 사항
    5분간 암적응: 검사자의 시각적 감도를 높이기 위한 필수 절차
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. KS D 0213에 의한 자분탐상시험에서 잔류법의 경우 통전시간은 원칙적으로 어떻게 정하고 있는가?

  1. 1/4∼1초
  2. 2∼10초
  3. 3분이내
  4. 5분이상
(정답률: 알수없음)
  • KS D 0213 자분탐상시험 기준에 따르면, 잔류법을 적용할 때의 통전 시간은 원칙적으로 $1/4\sim1$초로 정하고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. ASME Sec.V에서 극간법을 사용하여 용접부를 검사할 때 교류를 사용시 사용극간 최대간격에서 들어올릴 수 있는 힘(lifting power) 즉, 무게는 최소 얼마 이상이어야 한다고 규정하고 있는가?

  1. 10 Ib(파운드)
  2. 20 Ib(파운드)
  3. 30 Ib(파운드)
  4. 40 Ib(파운드)
(정답률: 알수없음)
  • ASME Sec.V의 극간법 검사 시, 교류를 사용할 때 최대 극간 간격에서 전극이 들어올릴 수 있는 최소 힘(lifting power)은 $10\text{lb}$이상이어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. ASME Sec.V에서 프로드(prod)법은 시험편 두께가 3/4인치 이상일 경우 전류는 인치당 몇 암페어로 규정하는가?

  1. 70∼90Amp/인치
  2. 90∼100Amp/인치
  3. 100∼125Amp/인치
  4. 150∼170Amp/인치
(정답률: 알수없음)
  • ASME Sec.V 규정에 따르면, 프로드법 시험 시 시험편의 두께가 $3/4$인치 이상일 경우 적용하는 전류 밀도는 인치당 $100\sim125\text{Amp}$로 규정되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. ASME SE-709에 의거 프로드법에서 전극간의 최대 간격은?

  1. 150㎜
  2. 175㎜
  3. 203㎜
  4. 225㎜
(정답률: 알수없음)
  • ASME SE-709 규정에 따른 프로드법(Prod method) 적용 시, 전극 사이의 최대 간격은 $203\text{mm}$로 제한하고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 디스켓을 포맷할 때 포맷형식을 [시스템파일만 복사]로 선택하였을 때 복사되는 파일명은?

  1. COMMAND.COM
  2. MSDOS.SYS, IO.SYS
  3. MSDOS.SYS, IO.SYS, COMMAND.COM
  4. COMMAND.COM, AUTOEXEC.BAT, CONFIG.SYS
(정답률: 알수없음)
  • 디스켓 포맷 시 시스템 파일만 복사 옵션을 선택하면 DOS 부팅에 필수적인 핵심 파일들이 복사됩니다. 따라서 MSDOS.SYS, IO.SYS, COMMAND.COM 파일이 함께 복사됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 인터넷 접속방식에서 모뎀을 이용해 접속하지만 자신의 PC가 인터넷에 직접 접속되는 것과 같은 효과의 접속방식은?

  1. LAN 접속
  2. 터미널 접속
  3. IPX
  4. Slip/PPP 접속
(정답률: 알수없음)
  • Slip/PPP 접속 방식은 모뎀을 통해 ISP에 연결되지만, IP 주소를 직접 할당받아 PC가 인터넷에 직접 접속한 것과 같은 효과를 내는 프로토콜 기반의 접속 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. KS D 0213을 기준으로 다음 ( )안에 알맞는 조합은? [자분탐상시험 장치는 원칙적으로 (1), (2), (3) 및 (4) 의 4조건으로 할 수 있는 것으로 한다. 다만 필요치 않은 경우 (4)는 생략할 수도 있다.] (순서대로 (1), (2), (3), (4))

  1. 자화, 자분적용, 탈자, 관찰
  2. 전처리, 탈자, 자화, 자분점검
  3. 자화, 자분적용, 관찰, 탈자
  4. 탈자, 전처리, 자화, 자분적용
(정답률: 알수없음)
  • KS D 0213 표준에 따른 자분탐상시험의 기본 절차 순서는 자화 $\rightarrow$ 자분적용 $\rightarrow$ 관찰 $\rightarrow$ 탈자의 순으로 진행됩니다. 이 중 탈자 과정은 필요하지 않은 경우 생략이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. ASME code에 의한 형광자분탐상시험 내용중 틀린 것은?

  1. 자외선 조사장치의 세기는 최소 1000μW/㎝2 이어야 한다.
  2. 자외선 조사장치의 세기는 최소 매 8시간마다 측정되어야 한다.
  3. 작업 위치가 바뀌었을 때에도 자외선 조사장치의 세기를 측정하여야 한다.
  4. 자외선 조사장치의 예열시간은 1분이상이어야 한다.
(정답률: 알수없음)
  • ASME code 기준, 자외선 조사장치의 예열시간은 최소 5분 이상이어야 합니다. 따라서 1분 이상이어야 한다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. KS D 0213에 의한 재질경계지시로 볼 수 없는 것은?

  1. 시험체가 서로 접촉했을 때 형성되는 부정모양의 자분 모양
  2. 용접부의 용접금속과 모재의 경계부위에 형성되는 자분모양
  3. 냉간가공의 표면가공도가 다른 부분에 생기는 자분모양
  4. 단조품 또는 압연품의 메탈플로부에 생기는 자분모양
(정답률: 알수없음)
  • 재질경계지시는 재질의 차이나 가공 상태의 변화로 인해 발생하는 자분 모양을 의미합니다. 시험체가 서로 접촉하여 형성되는 부정모양의 자분 모양은 재질의 특성이 아니라 외부 접촉에 의한 간섭 현상이므로 재질경계지시에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 인터넷에 대한 설명으로 거리가 먼 것은?

  1. 전세계의 컴퓨터를 하나의 거미줄과 같이 만들어 놓은 컴퓨터 네트워크 통신망이다.
  2. 인터넷에 연결되어 있는 컴퓨터의 수는 InterNIC에서 매일 정확히 집계된다.
  3. TCP/IP라는 통신 규약을 이용해 전세계의 컴퓨터를 연결하고 있다.
  4. 인터넷을 "정보의 바다"라고도 표현한다.
(정답률: 알수없음)
  • 인터넷에 연결된 컴퓨터의 수는 전 세계적으로 방대하고 유동적이기 때문에 InterNIC과 같은 기관에서 매일 정확하게 집계하는 것은 불가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 컴퓨터 네트워크에서 상대방의 컴퓨터가 켜져 있는지 확인하기 위해서 사용할 수 있는 명령어는?

  1. PING
  2. ARP
  3. RARP
  4. IP
(정답률: 알수없음)
  • PING은 ICMP 프로토콜을 사용하여 대상 호스트에 패킷을 보내 응답이 오는지 확인 함으로써, 상대방 컴퓨터의 네트워크 연결 상태 및 전원 켜짐 여부를 확인하는 명령어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 중 네트워크 관련기관을 나타내는 도메인은?

  1. go.kr
  2. nm.kr
  3. ac.kr
  4. re.kr
(정답률: 알수없음)
  • 도메인 이름 체계에서 nm.kr은 네트워크 관련 기관(Network Management)을 나타내는 2단계 도메인입니다.

    오답 노트
    go.kr: 정부기관
    ac.kr: 교육기관
    re.kr: 연구기관
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. KS D 0213에서 자분모양의 분류에 해당되지 않는 것은?

  1. 균열에 의한 자분모양
  2. 수축상에 의한 자분모양
  3. 분산한 자분모양
  4. 원형상에 의한 자분모양
(정답률: 알수없음)
  • KS D 0213에서 정의하는 자분모양의 분류에는 균열에 의한 모양, 분산한 모양, 원형상에 의한 모양 등이 포함되나, 수축상에 의한 자분모양은 해당 분류에 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. KS D 0213의 자화 전류에 관한 내용 중 맞는 것은?

  1. 교류 사용시는 원칙적으로 연속법에 한한다.
  2. 직류를 사용할 때에는 연속법만 사용할 수 있다.
  3. 맥류는 그것에 포함된 교류성분이 클수록 내부 결함의 검출 성능이 증가한다.
  4. 충격전류를 사용할 때에는 연속법에 한한다.
(정답률: 알수없음)
  • KS D 0213 규격에 따라 자화 전류를 사용할 때, 교류를 사용하는 경우에는 원칙적으로 연속법을 적용하여 자화시켜야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. KS D 0213에 따라 시험체에 자분을 적용할 때 주의하여야 할 사항에 설명한 것 중 옳지 못한 것은?

  1. 연속법에 있어서는 자화 조작중에 자분의 적용을 완료한다.
  2. 잔류법에 있어서는 자화 조작전에 자분의 적용을 완료한다.
  3. 건식법에 있어서는 시험면이 충분히 건조되어 있는가 확인 후 자분을 적용한다.
  4. 습식법에 있어서는 시험면 상의 검사액의 유속(流速)이 과도하지 않도록 주의한다.
(정답률: 알수없음)
  • 잔류법은 자화 조작을 통해 시험체에 자기를 남긴 후, 자화 전류를 차단한 상태에서 자분을 적용하여 결함을 찾는 방법입니다. 따라서 자화 조작 전에 자분 적용을 완료한다는 설명은 잘못되었습니다.

    오답 노트
    연속법: 자화와 자분 적용을 동시에 수행함
    건식법: 시험면의 건조 상태 확인 필수
    습식법: 과도한 유속은 자분을 씻어내어 지시를 소멸시킴
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. ASME Code에 따라 모재두께가 24㎜인 강용접부를 6인치의 프로드 간격으로 자분탐상하였을 경우 필요한 전류 범위는?

  1. 600 ∼ 750 A
  2. 580 ∼ 680 A
  3. 540 ∼ 660 A
  4. 450 ∼ 600 A
(정답률: 알수없음)
  • ASME Code의 프로드 자화 전류 계산식은 모재 두께와 프로드 간격에 따라 결정됩니다. 강용접부의 경우 일반적으로 $I = 300 \times t \times L$ (단, $t$는 두께, $L$은 간격 인치) 형태의 기준이나 규정된 표를 참조하며, 주어진 조건에서 계산 결과는 다음과 같습니다.
    ① [기본 공식] $I = 100 \times L \times \text{factor}$ (또는 규정된 전류 범위 표 참조)
    ② [숫자 대입] $I = 100 \times 6 \times 1.1 \sim 1.25$ (강재 및 두께 계수 적용)
    ③ [최종 결과] $I = 600 \sim 750 \text{ A}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. KS D 0213의 용어 설명중 맥류에 관한 것은?

  1. 주기적으로 크기가 변화(다만 크기는 불변)하는 자화전류(단, 맥동률이 삼상전파전류 이하의 것)
  2. 주기적으로 크기가 변화(다만 극성은 불변)하는 자화전류(단, 맥동률이 삼상전파전류보다 클것)
  3. 주기적으로 크기가 변화(다만 크기는 불변)하는 자화전류(단, 맥동률이 삼상전파전류보다 클것)
  4. 주기적으로 크기가 변화(다만 극성은 불변)하는 자화전류(단, 맥동률이 삼상전파전류 이하의 것)
(정답률: 알수없음)
  • KS D 0213에서 맥류(Pulsating Current)란 주기적으로 크기가 변화하지만 극성은 변하지 않는 자화전류를 말하며, 이때 맥동률은 삼상전파전류보다 커야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 자분탐상(형광)시 자외선 조사에 관한 사항중 ASME Sec.V Art.7 규정을 틀리게 설명한 것은?

  1. 어두운 곳에 적응하기 위해 암실에서 최소 5분이상을 기다려야 한다.
  2. 자외선발생장치는 최소 5분이상 예열시간을 주어야 한다.
  3. 자외선 강도는 매 12시간마다 측정해야 한다.
  4. 자외선 강도는 작업장소 변경시 측정해야 한다.
(정답률: 알수없음)
  • ASME Sec.V Art.7 규정에 따르면 자외선 강도는 매 8시간마다 측정하거나 작업 장소를 변경했을 때 측정해야 합니다. 따라서 자외선 강도를 매 12시간마다 측정한다는 설명은 규정에 어긋납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 금속재료 및 용접일반

61. 중금속(비중:약 7.1)으로 용융점이 약 420℃ 인 것은?

  1. 알루미늄
  2. 마그네슘
  3. 아연
  4. 베리륨
(정답률: 알수없음)
  • 아연은 비중이 약 $7.1$이며, 용융점이 약 $420^{\circ}\text{C}$인 대표적인 중금속입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 산소 - 아세틸렌 가스절단에 대한 설명 중 틀린 것은?

  1. 예열불꽃은 백심 끝이 모재 표면에서 약 1.5∼2.0mm 정도가 좋다.
  2. 절단면에 예열온도는 약 1200∼1300℃ 정도로 한다.
  3. 팁 크기와 형상, 산소압력, 절단속도 등은 절단에 영향을 미친다.
  4. 표준 드래그 길이는 두께 12.7mm에 대하여 2.4mm이다
(정답률: 알수없음)
  • 산소-아세틸렌 가스절단 시 모재를 철의 발화점 이상으로 가열해야 하며, 일반적인 예열 온도는 약 $900 \sim 1000^{\circ}\text{C}$ 정도로 유지합니다.

    오답 노트
    예열불꽃은 백심 끝이 모재 표면에서 약 $1.5 \sim 2.0\text{mm}$ 정도가 좋다: 옳은 설명
    팁 크기와 형상, 산소압력, 절단속도 등은 절단에 영향을 미친다: 옳은 설명
    표준 드래그 길이는 두께 $12.7\text{mm}$에 대하여 $2.4\text{mm}$이다: 옳은 설명
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 고탄소강의 용접에 대한 다음 설명 중 틀린 것은?

  1. 용접성이 나쁘고 용접 터짐이 심하기 때문에 예열이 필요하다.
  2. 후열을 필요로 하는 경우에는 용접 후 가열하여 연성을 회복시킨다.
  3. 아크 용접에서는 전류를 높게하여 용입을 얕게한다.
  4. 열영향부가 단단해져 균열이 나기 쉬운 등 용접성이 좋지 않다.
(정답률: 알수없음)
  • 고탄소강은 용접성이 낮아 균열 방지를 위해 예열과 후열이 필수적입니다. 아크 용접 시 전류를 너무 높이면 용입이 깊어져 오히려 결함 발생 가능성이 커지므로 적절한 전류 제어가 필요합니다.

    오답 노트
    용접성이 나쁘고 용접 터짐이 심하기 때문에 예열이 필요하다: 옳은 설명
    후열을 필요로 하는 경우에는 용접 후 가열하여 연성을 회복시킨다: 옳은 설명
    열영향부가 단단해져 균열이 나기 쉬운 등 용접성이 좋지 않다: 옳은 설명
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 한개의 결정핵이 발달하여 나무가지 모양을 이룬 것은?

  1. 편상세포
  2. 수지상정
  3. 과냉
  4. 고스트라인
(정답률: 알수없음)
  • 응고 과정에서 결정핵이 성장할 때, 특정 방향으로 빠르게 성장하여 나뭇가지 모양의 조직을 형성하는 것을 수지상정이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 열간가공과 냉간가공의 한계는?

  1. 재결정온도
  2. 연성온도
  3. 소성가공온도
  4. 용융점
(정답률: 알수없음)
  • 금속의 가공 온도 기준이 되는 재결정온도를 경계로, 이보다 높은 온도에서 가공하면 열간가공, 낮은 온도에서 가공하면 냉간가공으로 구분합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 서밋(cermet)합금의 용도로 관련이 가장 적은 것은?

  1. 밸브넛트
  2. 절삭용 공구
  3. 착암기의 드릴끝
  4. 내열재료
(정답률: 알수없음)
  • 서밋(Cermet) 합금은 세라믹(Ceramic)과 금속(Metal)의 합성어로, 경도가 매우 높고 내열성이 뛰어나 절삭 공구, 드릴 끝, 내열 재료 등으로 사용됩니다.

    오답 노트
    밸브넛트: 일반적인 기계 체결 부품으로, 고경도·내열성이 필수적인 서밋 합금의 주 용도와는 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 용접후 잔류 응력을 제거하는 방법이 아닌 것은?

  1. 노내 풀림법
  2. 저온응력 완화법
  3. 국부 풀림법
  4. 고온응력 완화법
(정답률: 알수없음)
  • 용접 잔류 응력을 제거하기 위해서는 적절한 온도에서 풀림(Annealing) 처리를 해야 합니다. 노내 풀림, 국부 풀림, 저온 응력 완화법 등이 사용됩니다.

    오답 노트
    고온응력 완화법: 일반적인 용접 잔류 응력 제거 공정으로 분류되지 않는 용어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 순철의 동소변태로 약1400℃에서 γ-Fe 偵 δ -Fe 의 변태는?

  1. A1
  2. A2
  3. A3
  4. A4
(정답률: 알수없음)
  • 순철의 동소변태 중 약 $1400^{\circ}\text{C}$에서 $\gamma\text{-Fe}$가 $\delta\text{-Fe}$로 변하는 변태점을 $A_{4}$ 변태점이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 전기용접법의 일종으로 아크열이 아닌 와이어와 중간생성물 사이에 흐르는 전류의 저항열(Joule heat)을 이용하는 용접법은?

  1. 스터드 용접법
  2. 테르밋 용접법
  3. 일렉트로 슬래그 용접법
  4. 원자수소 용접법
(정답률: 알수없음)
  • 일렉트로 슬래그 용접법은 아크열이 아니라, 용융 슬래그와 와이어 사이의 전기 저항에 의해 발생하는 저항열(Joule heat)을 이용하여 용접하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 가스 용접봉 선택조건으로 틀린 것은?

  1. 모재와 동일 재료를 선택한다.
  2. 모재보다 용융온도가 낮아야 한다.
  3. 모재에 충분한 강도를 줄 수 있어야 한다.
  4. 기계적 성질이 좋아야 한다.
(정답률: 알수없음)
  • 가스 용접봉은 모재와 화학 성분 및 기계적 성질이 유사해야 하며, 충분한 강도를 확보해야 합니다.

    오답 노트
    모재보다 용융온도가 낮아야 한다: 용접봉의 용융온도는 일반적으로 모재와 비슷하거나 약간 낮은 수준이어야 하지만, 무조건 낮아야 한다는 조건은 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 다음 그림에서 관의 용접부 비파괴검사 기호의 설명 중 맞는 것은?

  1. 방사선투과 시험법으로 이중벽 촬영방법
  2. 자분탐상 시험법을 내부탐상에 의한 시험방법
  3. 초음파 탐상시험법을 내부탐상 의한 시험방법
  4. 와전류 시험법을 내부선원에 의한 현장탐상 방법
(정답률: 알수없음)

  • 기호 RT는 방사선투과시험(Radiographic Testing)을 의미하며, 그림과 같이 관의 벽을 두 번 투과하여 촬영하는 방식은 이중벽 촬영방법에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 기능재료에서 처음 주어진 특정한 모양의 것을 인장하여 소성변형한 것을 가열에 의하여 원형으로 돌아가는 현상은?

  1. 초탄성
  2. 소성변형 현상
  3. 형상기억 효과
  4. 피에조(piezo)현상
(정답률: 알수없음)
  • 특정 모양의 재료를 소성 변형시킨 후, 가열하면 원래의 모양으로 되돌아오는 성질을 형상기억 효과라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 아크의 크기가 지나치게 길 때의 영향에 대한 설명으로 틀린 것은?

  1. 아크가 불안정하다.
  2. 용착이 지나치게 두껍게 된다.
  3. 용접봉의 소모가 많다.
  4. 용접부의 강도가 감소된다.
(정답률: 알수없음)
  • 아크 길이가 너무 길어지면 전압이 상승하여 아크가 불안정해지고, 용접봉 소모가 증가하며, 입열량 변화로 인해 용접부 강도가 저하됩니다.

    오답 노트
    용착이 지나치게 두껍게 된다: 아크가 길어지면 집중도가 떨어져 오히려 용착 효율이 낮아지거나 불균일해집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 전위(dislocation)의 종류에 속하지 않는 것은?

  1. 나사전위
  2. 칼날전위
  3. 절단전위
  4. 혼합전위
(정답률: 알수없음)
  • 전위는 결정 격자의 선 결함으로, 대표적으로 나사전위, 칼날전위, 그리고 이 둘이 섞인 혼합전위가 있습니다. 절단전위는 전위의 종류에 해당하지 않는 용어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 용접 접합면에 홈(Groove)을 만드는 가장 중요한 이유는?

  1. 용착금속이 잘녹아 들어 완전 용입을 얻기 위해
  2. 용접시 발생하는 용접변형을 줄이기 위해
  3. 용접구조물의 정확한 치수조정을 위해
  4. 용접시간을 단축하기 위해
(정답률: 알수없음)
  • 용접 접합부에 홈(Groove)을 만드는 주된 목적은 용착 금속이 모재의 깊숙한 곳까지 충분히 녹아 들어가 결함 없는 완전 용입을 달성하기 위함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 크롬(Cr)계 스테인리스강의 취성의 종류로 구분할 수 없는 것은?

  1. 475℃ 취성
  2. 저온취성
  3. 고온취성
  4. 불꽃취성
(정답률: 알수없음)
  • 크롬계 스테인리스강에서는 $475^{\circ}C$ 취성, 저온취성, 고온취성이 나타나지만, 불꽃취성은 주로 저탄소강의 용접 열영향부에서 발생하는 현상으로 구분되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 0.2% 탄소강의 상온에서 초석 페라이트의 량은? (공석점의 탄소 함량은 0.8%임)

  1. 25%
  2. 35%
  3. 65%
  4. 75%
(정답률: 알수없음)
  • 아공석강의 상온 조직에서 초석 페라이트의 분율은 지렛대 원리를 이용하여 계산합니다.
    ① [기본 공식] $\text{분율} = \frac{C_s - C_0}{C_s - C_{\alpha}}$
    ② [숫자 대입] $\text{분율} = \frac{0.8 - 0.2}{0.8 - 0}$
    ③ [최종 결과] $\text{분율} = 0.75$
    따라서 초석 페라이트의 양은 $75\%$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 양은 이라고도 하며 Ni을 함유하는 황동은?

  1. 포금
  2. 보론
  3. 양백
  4. 칼렛
(정답률: 알수없음)
  • 구리(Cu)와 아연(Zn)의 합금인 황동에 니켈(Ni)을 첨가하여 내식성과 강도를 높인 합금을 양백이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 용접기호중 양쪽 플랜지형 모양의 기본 기호는?

(정답률: 알수없음)
  • 양쪽 플랜지형 용접 기호는 양쪽으로 뻗은 플랜지 모양을 형상화한 기호를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 다음 중 점용접의 3대 요소가 아닌 것은?

  1. 도전율
  2. 용접 전류
  3. 가압력
  4. 통전 시간
(정답률: 알수없음)
  • 점용접의 품질을 결정하는 3대 핵심 요소는 용접 전류, 가압력, 통전 시간입니다.

    오답 노트
    도전율: 재료의 고유 성질이며 용접의 3대 제어 요소에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
