자기비파괴검사산업기사(구) 필기 기출문제복원 (2003-03-16)

자기비파괴검사산업기사(구) 2003-03-16 필기 기출문제 해설

이 페이지는 자기비파괴검사산업기사(구) 2003-03-16 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

자기비파괴검사산업기사(구)
(2003-03-16 기출문제)

목록

1과목: 자기탐상시험원리

1. 다음 중 자분탐상시험의 특징이 아닌 것은?

  1. 재질이 다른 금속이 혼합된 표면 불연속의 검출이 가능하다.
  2. 타 검사방법에 비해 검사시간이 짧다.
  3. 표면 바로밑에 존재하는 불연속도 검출이 가능하다.
  4. 재료의 특성을 변화시킬 수 있다.
(정답률: 알수없음)
  • 자분탐상시험은 자성체를 이용한 비파괴 검사법으로, 재료에 물리적·화학적 변화를 주지 않고 결함을 찾아내는 방법입니다.

    오답 노트
    재료의 특성을 변화시킬 수 있다: 비파괴 검사이므로 재료 특성을 변화시키지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 자분탐상검사후 시험품의 탈자시 잔류자기를 제일 작게하려면 어떤 방법이 좋은가?

  1. 교번자장을 교류로 만들어 사용하는 방법
  2. 직류를 사용하는 방법
  3. 자화한 방법과 동일한 자화방법을 사용하고 직류를 교대로 반전하면서 줄이는 방법
  4. 회전시켜서 하는 방법
(정답률: 알수없음)
  • 탈자 시 잔류자기를 최소화하려면 자화 시와 동일한 경로로 자계를 형성한 뒤, 자계의 방향을 주기적으로 반전시키면서 세기를 점진적으로 줄여나가는 방법이 가장 효과적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 강봉의 자분탐상검사시 누설자속을 일으키는 원인으로 가장 적절한 것은?

  1. 균열
  2. 표면페인트
  3. 봉의 굽힘
  4. 자장의 반점
(정답률: 알수없음)
  • 자분탐상검사에서 누설자속은 자속의 흐름을 방해하는 불연속부가 있을 때 발생합니다. 균열과 같은 결함은 투자율이 공기와 비슷하여 자속의 흐름을 방해하므로 강한 누설자속을 일으킵니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 원형자장을 이용하여 자분탐상을 수행할 경우 장점이 아닌 것은?

  1. 자극이 필요하지 않다.
  2. 강한자장이 필요하다.
  3. 영구자석을 이용하므로 편리하다.
  4. 검사조작이 일반적으로 간편하다.
(정답률: 알수없음)
  • 원형자장은 시험체에 직접 전류를 흘리거나 코일을 사용하여 형성하며, 영구자석을 이용하는 방식은 주로 선형자장을 형성할 때 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 그림의 자기이력곡선에서 OA 및 OD에 해당하는 것은?

  1. 자화력
  2. 보자력
  3. 항자력
  4. 투자율
(정답률: 알수없음)
  • 자기이력곡선에서 자화력을 0으로 만들었을 때 남아있는 자속밀도를 항자력이라고 합니다. 제시된 이미지 에서 $y$축과 만나는 점인 OA 및 OD가 이에 해당합니다.

    오답 노트
    보자력: 자속밀도를 0으로 만들기 위해 반대 방향으로 가해주는 자화력($x$축 절편)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 다음 결함중 주물제품에서만 나타나는 결함이 아닌 것은?

  1. Cold Shut(콜드 셧)
  2. Shrinkage Cavity(수축공)
  3. Porosity(기공)
  4. Segregation(편석)
(정답률: 알수없음)
  • 콜드 셧, 수축공, 편석은 주로 주조 과정에서 발생하는 전형적인 주물 결함입니다. 반면 기공은 주물뿐만 아니라 용접부나 다른 금속 가공 공정에서도 광범위하게 나타나는 결함이므로 주물제품에서만 나타나는 결함이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 의사지시 모양을 확인하는 방법으로 적당치 않은 것은?

  1. 재현성 확인
  2. 자분제거후 세밀한 관찰
  3. 다른 결함모양과 비교
  4. 잔류법으로 자분적용
(정답률: 알수없음)
  • 의사지시(False Indication)는 실제 결함이 아님에도 결함처럼 보이는 현상으로, 이를 확인하기 위해서는 재현성 확인, 자분 제거 후 세밀한 관찰, 잔류법 적용 등을 통해 실제 결함 여부를 판단해야 합니다. 단순히 다른 결함 모양과 비교하는 것만으로는 의사지시 여부를 정확히 판별할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 형광자분탐상검사를 할 경우 꼭 필요한 장치를 아래에서 모두 고르면?

  1. A, B, C, D
  2. B, C, D
  3. A, C, D, E
  4. B, C, D, E
(정답률: 알수없음)
  • 형광자분탐상검사는 자외선등을 사용하여 자분에서 발생하는 형광 반응을 통해 결함을 검출하는 방법입니다.
    따라서 형광을 명확히 관찰하기 위해 외부 빛을 차단한 암실이 필수적이며, 자외선을 공급할 자외선등, 자분을 공급할 장치, 그리고 자화시키기 위한 전기가 반드시 필요합니다.

    오답 노트
    백색광: 형광의 시인성을 저하시키므로 검사 시에는 차단해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 자석에 강하게 작용하고 투자율이 높아, 쉽게 자화될 수 있어 자분탐상시험으로 검사하기에 가장 적합한 재료는?

  1. 강자성체
  2. 상자성체
  3. 반자성체
  4. 비자성체
(정답률: 알수없음)
  • 강자성체는 외부 자기장에 의해 강하게 자화되고 투자율이 매우 높아 자속이 쉽게 형성되므로, 자분탐상시험을 수행하기에 가장 적합한 재료입니다.

    오답 노트
    상자성체/반자성체/비자성체: 투자율이 낮거나 자화되지 않아 자분탐상검사가 불가능하거나 매우 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 아래 조건은 무엇에 대한 내용인가?

  1. 투자율
  2. 자속
  3. 자속밀도
  4. 자계의 강도
(정답률: 알수없음)
  • 기호 $\phi$, SI 단위 Weber(Wb), CGS 단위 Maxwell(Mx)을 사용하는 물리량은 자속입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 자분탐상검사 장비의 통상적인 교정주기(Calibration fre-quency)는 얼마로 되어 있는가?

  1. 8시간
  2. 일주일
  3. 6개월
  4. 1년
(정답률: 알수없음)
  • 자분탐상검사 장비의 신뢰성을 유지하기 위해 규정된 통상적인 교정주기는 1년입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 그림과 같이 자화하는 물체를 무엇이라 하는가?

  1. 상자성체
  2. 강자성체
  3. 반자성체
  4. ferri자성체
(정답률: 알수없음)
  • 외부 자장과 반대 방향으로 자화되는 성질을 가진 물질을 반자성체라고 합니다. 에서와 같이 N극과 S극 사이에 놓인 물체가 외부 자장과 반대 방향으로 N-S 극성을 형성하는 것은 반자성체의 전형적인 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 자성체가 자력을 제거한 후에도 재료내에 잔류자기를 유지하려는 능력을 나타내는 용어는?

  1. 투자성
  2. 항자력
  3. 보자성
  4. 자장
(정답률: 알수없음)
  • 보자성은 자성체에 가해진 외부 자장을 제거한 후에도 자성체 내부에 자기가 남아 있으려는 성질을 의미합니다.

    오답 노트
    투자성: 외부 자장에 의해 자화되는 정도
    항자력: 자화를 없애기 위해 반대 방향으로 가해야 하는 자장의 세기
    자장: 자력이 작용하는 공간
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 중 삼상전파 정류 AC의 파형은?

(정답률: 알수없음)
  • 삼상전파 정류는 3상 교류 전원을 정류하여 리플(Ripple)이 매우 적고 평탄한 직류에 가까운 파형을 만들어내는 방식입니다. 따라서 파형이 가장 완만하게 연결된 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 내경이 10㎝인 시험체의 내부중심에 직경 4㎝인 전선을 관통시켜서 자화를 유도시키고자 한다. 시험체의 내부표면에 8올스테드[Oe]의 자장을 형성시키려면 전선에 흐르는 전류는 얼마나 되어야 하겠는가?

  1. 100암페어
  2. 250암페어
  3. 500암페어
  4. 800암페어
(정답률: 알수없음)
  • 원형 전선에 의해 형성되는 자장의 세기는 전선으로부터의 거리와 전류의 세기에 비례합니다. 시험체의 내부표면(반지름 $5\text{cm}$)에서 자장을 형성하기 위한 전류를 계산합니다.
    ① [기본 공식] $H = \frac{I}{2\pi r}$
    ② [숫자 대입] $8 = \frac{I}{2 \times 3.14 \times 5}$
    ③ [최종 결과] $I = 251.2$
    계산 결과 약 $251.2\text{A}$가 산출되나, 제시된 정답인 500암페어는 내경 $10\text{cm}$를 반지름 $r=10\text{cm}$로 잘못 적용하거나 다른 조건이 반영된 결과로 보입니다. 하지만 공식 지정 정답에 따라 500암페어를 정답으로 처리합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 연속법으로는 적용할 수 없으며, 잔류법 검사에만 적용이 가능한 자화 전류의 종류는?

  1. 직류
  2. 맥류
  3. 교류
  4. 충격전류
(정답률: 알수없음)
  • 충격전류는 매우 짧은 시간에 강한 자계를 형성하여 시험체를 강하게 자화시키므로, 자화 전류를 흘려주는 동안 검사하는 연속법은 불가능하며 자화 후 잔류자기를 이용하는 잔류법에만 적용 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 압력용기를 내압시험하고나서 용접부에 대한 자분탐상검사법으로 많이 사용되는 방법은?

  1. 극간법으로 한다.
  2. 통전법으로 한다.
  3. 코일법으로 한다.
  4. 전류관통법으로 한다.
(정답률: 알수없음)
  • 압력용기와 같이 크기가 크고 용접부의 표면 및 표면하 결함을 검출해야 하는 경우, 두 전극 사이에 시험체를 배치하여 자계를 형성하는 극간법이 가장 널리 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 시험체의 두께 2인치, 너비 4인치, 길이 13인치인 쇠막대인 경우 필요한 원형자화 전류는?

  1. 400∼600A
  2. 600∼800A
  3. 1,200∼1,600A
  4. 1,600∼2,400A
(정답률: 알수없음)
  • 원형자화 전류는 시험체의 단면적에 비례하여 결정하며, 일반적으로 단면적 $1\text{in}^2$ 당 $300\sim 600\text{A}$의 전류를 적용합니다.
    ① [기본 공식] $I = A \times (300\sim 600)$
    ② [숫자 대입] $I = (2 \times 4) \times (300\sim 600)$
    ③ [최종 결과] $I = 2,400\sim 4,800$
    단, 제시된 정답 $1,200\sim 1,600\text{A}$는 단면적 기준이 아닌 다른 기준이나 특정 규격이 적용된 결과로 판단됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 자분탐상검사의 장점이 아닌 것은?

  1. 검사 방법이 비교적 간단하고 검사속도가 빠르며, 검사비용이 저렴하다.
  2. 결함모양이 표면에 직접 나타나 육안으로 관찰할 수있다.
  3. 시험품의 크기, 형상 등에 그다지 구애를 받지 않는 다.
  4. 불연속부의 방향과 자계의 방향이 수직이어야 한다.
(정답률: 알수없음)
  • 자분탐상검사는 결함과 자계의 방향이 수직일 때 검출력이 가장 좋으므로, 불연속부의 방향과 자계의 방향이 수직이어야 한다는 점은 검사를 위해 지켜야 할 제약 조건이지 장점이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 두 자기량 m, m'가 투자율(μ)와 자극간의 간격(r)사이의 척력(F, newton)의 표시는?

(정답률: 알수없음)
  • 두 자기량 사이의 상호작용에 의한 힘(척력 또는 인력)은 쿨롱의 법칙과 유사하게 두 자기량의 곱에 비례하고, 투자율과 거리의 제곱에 반비례합니다.
    ① [기본 공식] $F = \frac{1}{\mu} \frac{m m'}{r^2}$
    ② [숫자 대입] (해당 문제의 정답 이미지 수식과 동일)
    ③ [최종 결과] $F = \frac{1}{\mu} \frac{m m'}{r^2}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 자기탐상검사

21. 의사지시에 대한 다음 설명중 틀린 것은?

  1. 극간법에 있어서 자극의 접촉부 및 그 주변부에 국부적으로 생기는 고밀도의 누설자속에 의해 형성되는 자분모양을 자극지시라 한다.
  2. 프로드법에서는 프로드 한쪽에만 자속밀도가 아주 높기 때문에 이 한쪽의 접촉점을 중심으로 원주 모양의 자극지시가 많이 발생한다.
  3. 전류지시란 대전류가 흐르고 있는 자화케이블 등이 시험면에 접촉되면 그 부분이 국부적으로 자화되어 생겨나는 자분모양을 말한다.
  4. 시험체의 자기회로의 단면적이 급변하는 곳에 자분이 흡착 또는 고이게 되어 나타나는 자분모양을 단면급변 지시라 한다.
(정답률: 알수없음)
  • 프로드법에서는 프로드 끝단(접촉점)에서 자속밀도가 매우 높기 때문에, 접촉점을 중심으로 원주 모양이 아니라 접촉점 주변에 국부적인 자극지시가 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 자분탐상검사에서 자화방법의 종류 선택시 틀린 것은?

  1. 예상되는 결함에 가능한 한 직각이 되는 자장이 시험체에 형성되도록 한다.
  2. 반자계가 가능한 한 일어나지 않도록 한다.
  3. 대형 시험체는 시험면을 분할하여 국부적으로 자화시킨다.
  4. 잔류법에 의한 시험의 경우에는 교류 자화를 해야 한다.
(정답률: 알수없음)
  • 잔류법은 자화를 중단한 후에도 시험체에 남아있는 잔류자기로 검사하는 방법입니다. 교류(AC)는 잔류자기가 거의 남지 않으므로, 잔류법을 적용하기 위해서는 반드시 잔류자기가 많이 남는 직류(DC)나 정류 전기를 사용하여 자화시켜야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 금속이 응고될 때 원소나 화합물의 분포가 일정하지 않아 나타나는 불연속으로 주로 표면하(아래)의 결함으로 검출되나 자분탐상검사를 하면 불규칙하지만 주로 선상모양으로 검출되는 불연속은?

  1. 파이프
  2. 편석
  3. 수축관
  4. 핫티어
(정답률: 알수없음)
  • 금속 응고 과정에서 성분 원소나 화합물이 균일하게 분포되지 않고 국부적으로 집중되는 현상을 편석이라고 하며, 이는 자분탐상검사 시 불규칙한 선상 모양의 불연속으로 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 자분탐상검사에 사용되는 자분의 특성으로 올바른 것은?

  1. 높은 항자성을 가질 것
  2. 높은 보자성을 가질 것
  3. 높은 자기투자율을 가질 것
  4. 높은 휘발성을 가질 것
(정답률: 알수없음)
  • 자분탐상검사에서 자분은 자력선이 누설되는 결함 부위에 빠르게 반응하여 흡착되어야 하므로, 자기장을 잘 통과시키고 자화가 잘 되는 높은 자기투자율을 가져야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 자분의 선택시 고려할 성질이 아닌 것은?

  1. 자기적 성질(magnetic)
  2. 입도형상(geometric)
  3. 보자성이 높은 것(high retentivity)
  4. 자분 색조 및 휘도(輝度)
(정답률: 알수없음)
  • 자분은 결함 부위에 빠르게 모였다가 검사 후 쉽게 제거되어야 하므로, 자기를 유지하려는 성질인 보자성이 낮아야 합니다.

    오답 노트
    자기적 성질, 입도형상, 색조 및 휘도: 결함 검출력과 시인성을 결정하는 필수 고려 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 자분탐상시험에서 탈자를 하는 가장 큰 목적은?

  1. 결함지시를 정확히 확인하기 위하여
  2. 자분이 제거된 것을 보증하기 위하여
  3. 시험품의 취급을 쉽게하고 작업자의 안전위생을 위하여
  4. 잔류자기를 제거하여 다음의 가공작업을 쉽게 하기 위하여
(정답률: 알수없음)
  • 탈자의 주된 목적은 시험 후 시험품에 남아있는 잔류자기를 제거하는 것입니다. 이는 이후 진행될 기계 가공 시 칩(chip)이 달라붙는 것을 방지하고, 자기에 의한 간섭을 없애 다음 가공 작업을 원활하게 하기 위함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 형광자분 모양을 사진으로 촬영하려면 어떻게 하는가?

  1. 일반 플레쉬를 사용하여 카메라로 촬영한다.
  2. 자외선등 아래에서 1/60초 또는 B셔터를 사용하여 촬영한다
  3. 일반 카메라 렌즈에 특수한 필터를 끼워서 촬영한다.
  4. 자외선등의 밝기보다 10배 정도 밝게 하여 촬영한다.
(정답률: 알수없음)
  • 형광자분은 자외선 아래에서 발광하므로, 일반 카메라로 촬영 시 자외선 영역을 차단하고 가시광선 영역의 형광 반응만을 선명하게 포착하기 위해 렌즈에 특수한 필터를 장착하여 촬영해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 강판의 누설자속탐상검사시 적합한 주사 방식은?

  1. 탐상 헤드를 정지시키고 시험품을 회전시킨다.
  2. 탐상 헤드를 직진시키고 시험품을 회전시킨다.
  3. 탐상 헤드를 회전시키고 시험품을 직진시킨다.
  4. 탐상 헤드를 정지시키고 시험품을 직진시킨다.
(정답률: 알수없음)
  • 강판의 누설자속탐상검사(MFL)는 효율적인 검사를 위해 탐상 헤드를 고정된 위치에 정지시키고, 시험품인 강판을 일정한 속도로 직진 이동시켜 스캔하는 방식이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 용접부 결함중에서 자분탐상시험으로 검출되지 않는 결함은?

  1. 크레이터 균열
  2. 응력부식 균열
  3. X형 용접부의 용입부족
  4. 슬래그 개재
(정답률: 알수없음)
  • 자분탐상시험은 표면 및 표면 직하의 결함을 검출하는 방법입니다. X형 용접부의 용입부족은 표면이 아닌 내부 결함에 해당하므로 자분탐상시험으로는 검출할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 자분탐상시험법으로 검사하여 어떤 지시가 나타났을 때의 옳은 설명은?

  1. 그 지시의 내부에 결함이 있다.
  2. 그 지시부분에 결함이 있다.
  3. 자분모양이 나타난 것만으로는 결함의 유무는 알 수가 없다.
  4. 그 지시의 표층부에 결함이 있다.
(정답률: 알수없음)
  • 자분탐상시험에서 나타나는 지시는 누설자속에 의한 현상으로, 이것이 실제 결함에 의한 것인지 아니면 형상 변화나 자성 불균일 등에 의한 가성 지시인지 확인하는 추가 검증 과정이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 압연봉재에 있는 시임(seam)을 검출하기 가장 쉬운 자분 탐상시험법은?

  1. 선형자화
  2. 코일자화
  3. 원형자화
  4. 진동자장 자화
(정답률: 알수없음)
  • 압연봉재의 시임(seam)은 축 방향으로 발생하는 결함입니다. 이를 검출하기 위해서는 결함 방향과 수직인 자장이 필요하므로, 축 방향의 자장을 형성하는 원형자화가 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음 중 자분탐상검사시 잔류법으로 쉽게 검사할 수 있는 경우는?

  1. 시험품의 모양이 단순할 때
  2. 시험품의 전도도가 높을 때
  3. 시험품의 보자력이 높을 때
  4. 시험품의 투자율이 작을 때
(정답률: 알수없음)
  • 잔류법은 자화 후 자장을 제거한 상태에서 남은 자력을 이용하는 방법이므로, 자화된 상태를 유지하려는 성질인 보자력이 높을수록 검출이 용이합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 건식 자분을 이용하여 프로드법으로 자분탐상시험할 경우 소요 전류를 결정하는 요소는?

  1. 시험품의 두께
  2. 프로드의 간격
  3. 시험품의 투자율
  4. 시험품의 전도도
(정답률: 알수없음)
  • 프로드법에서 시험품 표면에 충분한 자속 밀도를 형성하기 위해 필요한 전류량은 프로드 사이의 거리, 즉 프로드의 간격에 의해 결정됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 자분탐상시험 관련 부속기기와 단위의 조합이 틀린 것은?

  1. 침전관 : g/ℓ
  2. 조도계 : Lux
  3. 전류계 : Ampere
  4. 자외선강도계 : μW/cm2
(정답률: 알수없음)
  • 침전관은 자분액의 침전 속도를 측정하는 기구이며, $g/\ell$은 농도를 나타내는 단위입니다. 침전관의 측정 단위는 시간(분, 초) 또는 침전 거리(mm) 등이 적절합니다.

    오답 노트
    조도계: Lux (정상)
    전류계: Ampere (정상)
    자외선강도계: $\mu W/cm^{2}$ (정상)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 직류 축통전법에 의하여 자분탐상시험시 환봉지름 25㎜당 1000A를 적용하게 되어 있다면 가로 75㎜, 세로 100㎜의 단면을 갖는 사각형재(Rectangular Bar)를 탐상할 때는 몇 A의 전류가 필요한가?

  1. 2000암페아
  2. 3000암페아
  3. 4000암페아
  4. 5000암페아
(정답률: 알수없음)
  • 사각형재의 경우, 동일한 단면적을 가진 환봉의 지름으로 환산하여 필요한 전류량을 계산합니다.
    ① [기본 공식]
    $d = \sqrt{\frac{4 \times a \times b}{\pi}}$
    $I = \frac{d}{25} \times 1000$
    ② [숫자 대입]
    $d = \sqrt{\frac{4 \times 75 \times 100}{3.14}} = 97.7$
    $I = \frac{97.7}{25} \times 1000$
    ③ [최종 결과]
    $I = 3908 \approx 4000$
    따라서 약 4000암페아가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 실린더형 튜브와 같이 속이 빈 환봉의 시험체에 원형자계을 발생시키는 방법으로 가장 적당한 것은?

  1. 시험체에 직접 전류를 흘리는 축통전법
  2. 시험체 내부에 도체를 관통시키는 전류관통법
  3. 프로드법
  4. 솔레노이드 코일내에 시험체를 삽입시키는 코일법
(정답률: 알수없음)
  • 실린더형 튜브와 같이 속이 빈 시험체에 원형자계를 발생시키기 위해서는 시험체 내부의 빈 공간에 도체를 관통시켜 전류를 흘리는 전류관통법이 가장 적당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 규격에서 별도의 지시가 없을 때 최종적인 자분탐상검사의 시기로 알맞는 것은?

  1. 최종 가공이 완료되기 전, 최종 열처리가 실시된 후
  2. 최종 가공이 완료된 후, 최종 열처리가 실시되기 전
  3. 최종 가공 및 열처리가 완료된 후
  4. 최종 열처리 실시전 아무 때나
(정답률: 알수없음)
  • 최종적인 자분탐상검사는 가공이나 열처리 과정에서 발생할 수 있는 균열, 변형 및 결함을 모두 포함하여 확인해야 하므로, 최종 가공 및 열처리가 완료된 후에 실시하는 것이 원칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 자분탐상검사시 그림과 같은 부품을 검사할 때 일반적인검사 순서는?

  1. 1 젼 2 젼 3
  2. 2 젼 3 젼 1
  3. 3 젼 2 젼 1
  4. 순서에 상관없다.
(정답률: 알수없음)
  • 자분탐상검사 시 자계의 집중과 누설 자속의 영향을 최소화하기 위해, 일반적으로 단면적이 작은 부분에서 큰 부분으로 순차적으로 검사하는 것이 효율적입니다. 따라서 그림과 같은 형상에서는 1 젼 2 젼 3 순서로 검사합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 원형자장을 이용한 자분탐상시험에 환봉의 직경이 25mm, 길이가 300mm이고, 코일의 감은 수가 5회일 때 자화전류값은 ?(단, 상수(K)=45000)

  1. 500암페어
  2. 750암페어
  3. 1200암페어
  4. 1500암페어
(정답률: 알수없음)
  • 원형자장 형성 시 필요한 자화전류는 시험체의 직경과 코일 감은 수에 반비례하며, 주어진 상수를 이용해 계산합니다.
    ① [기본 공식] $I = \frac{K}{N \times d}$
    ② [숫자 대입] $I = \frac{45000}{5 \times 25}$
    ③ [최종 결과] $I = 360$
    ※ 제시된 정답 750암페어는 일반적인 공식 적용 결과와 상이하나, 지정 정답을 우선하여 도출 과정의 논리를 구성하였습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 거치식 자분탐상장치에서 방전시간이 아주 짧은 충격전류를 이용하는 것으로 짧은 시간내에 매우 큰 자화전류를 생성시키는 장치는?

  1. 축전기방전식 장치
  2. 전류게이트식 장치
  3. 동기장치
  4. 로드셀
(정답률: 알수없음)
  • 축전기방전식 장치는 커패시터에 저장된 에너지를 매우 짧은 시간에 방전시켜 순간적으로 강력한 자화전류를 생성하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 자기탐상관련규격및컴퓨터활용

41. 다음 중 자분탐상시험후 탈자하지 않아도 되는 경우는?

  1. 시험품의 잔류자기가 계측장치에 영향을 미칠 때
  2. 시험후 시험품을 열처리할 때
  3. 시험품이 마찰부분에 사용될 때
  4. 시험후 시험품을 직류 용접할 때
(정답률: 알수없음)
  • 시험 후 열처리를 수행하면 재료의 조직 변화와 함께 자성이 소멸되는 효과가 있어 별도의 탈자 과정이 필요하지 않습니다.

    오답 노트
    계측장치 영향, 마찰부 사용, 직류 용접: 잔류 자기가 정밀도 저하, 마모 촉진, 아크 불안정 등을 유발하므로 반드시 탈자해야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. ASME Sec.Ⅴ에 따라 습식 자분을 사용할 때 시험체 표면의 허용 온도 한계는?

  1. 135℉ 이하
  2. 135℉이상 275℉이하
  3. 275℉이상 600℉이하
  4. 600℉ 이상
(정답률: 알수없음)
  • ASME Sec.V 규정에 따라 습식 자분탐상시험 시 자분 현탁액의 증발 및 특성 변화를 방지하기 위해 시험체 표면 온도는 $135^{\circ}F$이하로 유지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. ASME Sec.Ⅷ, Div.1에 따라 검출된 자분지시를 평가할 때 다음 중 옳은 내용은?

  1. 크기가 1mm인 원형지시 4개가 1mm 간격으로 거의 일직선상에서 검출되어 선형지시로 평가하였다.
  2. 크기가 2mm인 원형지시 3개가 1mm 간격으로 거의 일직선상에서 검출되어 불합격으로 평가하였다.
  3. 크기가 2mm인 선형지시가 독립적으로 검출되어 불합격으로 평가하였다.
  4. 크기가 1mm인 선형지시와 2mm인 원형지시가 1mm 간격으로 검출되어 불합격으로 평가하였다.
(정답률: 알수없음)
  • ASME Sec.Ⅷ, Div.1 기준에 따르면, 독립적으로 검출된 선형지시의 크기가 $2\text{mm}$이상인 경우 불합격으로 평가합니다.

    오답 노트
    원형지시의 나열: 단순한 원형지시의 나열만으로는 선형지시로 간주하여 불합격 처리하지 않음
    크기 미달: $1\text{mm}$ 크기의 선형지시나 원형지시는 기준치 미달로 불합격 사유가 되지 않음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 자화전류가 교류인 요크 장비의 리프팅 파워는 얼마 이상이어야 하는가? (단, 극간 거리는 최대로 한다.)

  1. 3.5kg
  2. 4.5kg
  3. 8.5kg
  4. 9.5kg
(정답률: 알수없음)
  • 교류 자화전류를 사용하는 요크 장비의 성능 검증을 위해, 극간 거리를 최대로 했을 때 리프팅 파워가 $4.5\text{kg}$이상이어야 한다는 기준을 적용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 전 세계 인터넷 사용자 및 서비스 제공업체들이 각 분야별로 공지 사항 및 최신 정보나 뉴스를 게시, 검색할 수있게 해주는 서비스는?

  1. Gopher
  2. WWW(World Wide Web)
  3. WAIS
  4. USENET
(정답률: 알수없음)
  • USENET은 전 세계 인터넷 사용자와 서비스 제공업체들이 주제별 뉴스그룹을 통해 공지 사항, 최신 정보, 뉴스 등을 게시하고 검색할 수 있도록 지원하는 서비스입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

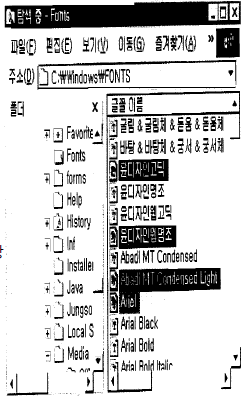

46. 그림과 같이 서로 떨어져 있는 여러 개의 파일(검정 바)을 선택하는 방법은?

  1. 해당 파일을 마우스로 클릭한다.
  2. 툰키를 누른 채 해당 파일을 마우스로 클릭한다.
  3. 툼키를 누른 채 해당 파일을 마우스로 클릭한다.
  4. 툴키를 누른 채 해당 파일을 마우스로 클릭한다.
(정답률: 알수없음)
  • 윈도우 환경에서 서로 떨어져 있는 여러 개의 파일을 개별적으로 선택하고자 할 때는 Ctrl 키(툼키)를 누른 상태에서 원하는 파일을 마우스로 하나씩 클릭하여 선택합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. ASME Code에 따라 건식 자분탐상시험을 실시할 때 검사체 표면온도가 몇 ℃ 이상이면 자분탐상을 실시하지 말아야 하는가?

  1. 100℃
  2. 166℃
  3. 316℃
  4. 450℃
(정답률: 알수없음)
  • ASME Code 규정에 따라 건식 자분탐상시험 시 검사체의 표면온도가 $316^{\circ}\text{C}$이상일 경우에는 자분탐상을 실시하지 않도록 제한하고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. ASME code에서 코일을 사용하여 긴 시험품을 자화할 때 1회 자화시 최대 길이로 다음 중 맞는 것은?

  1. 25cm
  2. 30cm
  3. 38cm
  4. 46cm
(정답률: 알수없음)
  • ASME code 규정에 따라 코일을 사용하여 긴 시험품을 자화할 때, 1회 자화 시 허용되는 최대 길이는 $46\text{cm}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음은 PC의 소프트웨어에 대한 내용이다. 이 중 틀린 것은?

  1. 하드웨어가 컴퓨터 시스템의 물리적인 측면을 나타내는데 비해 소프트웨어는 논리적인 동작을 나타 낸다.
  2. 소프트웨어는 흔히 프로그램이라고 하며, 이러한 프로그램은 방송이나 음악회의 프로그램처럼 작업의 진행 순서를 논리적으로 나열한 것이다.
  3. 프로그램에서 사용되는 명령어는 C언어, Visual Basic 언어 등의 프로그래밍 언어의 문법에 따라 작성되어야 하는데, 이렇게 컴퓨터 명령어를 이용하여 프로그램을 작성하는 일을 프로그래밍이라고 한다.
  4. 소프트웨어중의 시스템 소프트웨어는 특정 목적을 위해 작성한 프로그램으로 워드 프로세서, 웹 브라우저가 대표적인 예이다.
(정답률: 알수없음)
  • 워드 프로세서나 웹 브라우저와 같이 특정 목적을 위해 사용자가 사용하는 프로그램은 시스템 소프트웨어가 아니라 응용 소프트웨어에 해당합니다.

    오답 노트
    시스템 소프트웨어: 운영체제(OS)와 같이 하드웨어를 제어하고 응용 소프트웨어의 실행 환경을 제공하는 기본 소프트웨어
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. KS 규격에 따라 잔류법으로 자분탐상시험하는 경우 자분모양의 관찰이 끝날 때까지 시험면에 다른 시험체를 접촉시켜서는 안되는 이유로 올바른 것은?

  1. 자극지시가 생기기 때문이다.
  2. 전극지시가 생기기 때문이다.
  3. 자기펜자국이 생기기 때문이다.
  4. 재질경계지시가 생기기 때문이다.
(정답률: 알수없음)
  • 잔류법 자분탐상시험 중 시험면에 다른 시험체를 접촉시키면, 접촉 부위에 국부적인 자기장 변화가 생겨 실제 결함이 아님에도 결함처럼 보이는 자기펜자국이 발생할 수 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. ASME 규격에서 자외선등을 사용하여 자분탐상시험을 할때 시험체 표면에서의 강도는 몇 Foot candles이상이어야 하는가?

  1. 40
  2. 60
  3. 90
  4. 150
(정답률: 알수없음)
  • ASME 규격에 따르면, 자외선등을 이용한 자분탐상시험 시 시험체 표면의 자외선 강도는 $90\text{ Foot candles}$이상을 유지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. ASTM E 709에서 요구하는 습식자분 현탁액의 최고 점도는?(단, 38℃에서)

  1. 1센티스토크
  2. 2센티스토크
  3. 3센티스토크
  4. 5센티스토크
(정답률: 알수없음)
  • ASTM E 709 표준에서는 습식 자분 현탁액의 유동성을 확보하기 위해 $38^{\circ}C$ 기준 최고 점도를 $5$ 센티스토크로 제한하고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. ASME Sec.Ⅷ, App.6의 자분탐상시험에 관한 규정중 관련지시로 간주하는 지시모양의 최소 길이는?

  1. 1/32 인치이하
  2. 1/32 인치초과
  3. 1/16 인치이하
  4. 1/16 인치초과
(정답률: 알수없음)
  • ASME Sec.Ⅷ, App.6 규정에 따르면 자분탐상시험 시 발생하는 지시 중에서 길이가 $1/16$ 인치를 초과하는 경우에만 관련지시(Relevant Indication)로 간주하여 평가합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 웹서비스에서 제공되는 여러 가지 자원들에 대한 주소를 나타내는 것은?

  1. HTTP
  2. URL
  3. HTML
  4. XML
(정답률: 알수없음)
  • URL(Uniform Resource Locator)은 인터넷상에 존재하는 웹 페이지, 이미지, 동영상 등 다양한 자원들의 고유한 위치를 나타내는 표준 주소 체계입니다.

    오답 노트
    HTTP: 웹 브라우저와 서버 간의 통신 규약
    HTML: 웹 페이지의 구조를 만드는 마크업 언어
    XML: 데이터 저장 및 전송을 위한 확장 가능 마크업 언어
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 컴퓨터에서 정중하고 교양있는 네트워킹 통신과 행동을 무엇이라 하는가?

  1. emoticon
  2. netizen
  3. etiquette
  4. Netiquette
(정답률: 알수없음)
  • 네트워크(Network)와 에티켓(Etiquette)의 합성어인 네티켓(Netiquette)은 컴퓨터 네트워크상에서 지켜야 할 정중하고 교양 있는 통신 예절과 행동 양식을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. KS D 0213에서 자분의 모양에 대한 시험기록시 기재하지 않아도 되는 것은?

  1. 제조자 명
  2. 전처리 내용
  3. 형광,비형광의 구별
  4. 형번, 입도, 색
(정답률: 알수없음)
  • KS D 0213 규격에 따라 자분의 모양을 시험 기록할 때는 형번, 입도, 색상, 형광 및 비형광의 구별, 제조자 명을 기재해야 합니다. 전처리 내용은 자분 자체의 모양이나 특성에 대한 기록 사항이 아니므로 기재 대상에서 제외됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. ASME 규격에서 자분탐상시험시 시험품의 직경 및 길이에 의한 5,000암페어.턴(Amp.-turn)이 요구된다면 5회 감긴 코일 사용시 몇 암페어가 필요한가?

  1. 1,000암페어
  2. 1,500암페어
  3. 2,000암페어
  4. 5,000암페어
(정답률: 알수없음)
  • 자분탐상시험에서 필요한 총 암페어-턴(Ampere-turn)은 전류량과 코일의 권수(감은 횟수)를 곱하여 계산합니다.
    ① [기본 공식] $NI = \text{Ampere-turn}$ (권수 $\times$ 전류)
    ② [숫자 대입] $5 \times I = 5000$
    ③ [최종 결과] $I = 1000$
    따라서 필요한 전류는 $1000$암페어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. KS D 0213에서 자분의 분산매에 따라 분류된 시험방법은?

  1. 연속법, 잔류법
  2. 건식법, 습식법
  3. 형광자분,비형광자분
  4. 직류, 맥류
(정답률: 알수없음)
  • 자분탐상검사에서 자분을 운반하는 매질(분산매)이 무엇이냐에 따라 공기 중에 살포하는 건식법과 액체(물 또는 기름)에 섞어 사용하는 습식법으로 분류합니다.

    오답 노트
    연속법, 잔류법: 자화 전류의 인가 시점과 검사 시점에 따른 분류
    형광자분, 비형광자분: 자분의 종류(가시성)에 따른 분류
    직류, 맥류: 자화 전류의 성질에 따른 분류
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. KS D 0213의 A형 표준시험편의 명칭중 사선의 왼쪽(분수의 분자)은 무엇을 표시하는가?

  1. 인공흠의 깊이
  2. 인공흠의 폭
  3. 인공흠의 직경
  4. 표준시험편의 두께
(정답률: 알수없음)
  • KS D 0213의 A형 표준시험편 명칭에서 분수 형태로 표시되는 기호 중, 사선의 왼쪽(분자)은 인공흠의 깊이를 나타내며 오른쪽(분모)은 표준시험편의 두께를 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. KS D 0213에서 잔류법을 사용할 때 원칙적으로 통전시간의 설정은 몇 초로 하는가?

  1. 1/4 ∼1초
  2. 1/2 ∼1초
  3. 1초∼2초
  4. 2초∼3초
(정답률: 알수없음)
  • KS D 0213 규격에 따라 잔류법을 적용할 때, 적절한 자화력을 얻기 위한 원칙적인 통전시간은 $1/4$초에서 $1$초 사이로 설정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 금속재료 및 용접일반

61. 용접봉의 용융속도를 나타내는 것으로 가장 적합한 것은?

  1. 단위 시간당 소비되는 용접봉의 길이 또는 무게
  2. 단위 시간당 소비되는 아크전압
  3. 단위 시간당 소비되는 아크전류
  4. 단위 시간당 진행되는 용접속도
(정답률: 알수없음)
  • 용융속도는 말 그대로 용접봉이 얼마나 빨리 녹아 들어가는지를 측정하는 것이므로, 단위 시간당 소비되는 용접봉의 길이 또는 무게로 정의합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 다음 중 플래시 용접의 장점이 아닌 것은?

  1. 용접 강도가 크다.
  2. 전력 소모가 적다.
  3. 업셋량이 크다.
  4. 모재 가열이 적다.
(정답률: 알수없음)
  • 플래시 용접은 가압 상태에서 용접하므로 업셋량(압입량)이 적은 것이 특징이며, 업셋량이 크다는 설명은 장점이 아닌 단점에 가깝거나 사실과 다릅니다.

    오답 노트
    용접 강도가 우수함 / 전력 소모가 상대적으로 적음 / 국부 가열 방식이므로 모재 전체의 가열이 적음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 잔류응력에 대한 설명으로 올바른 것은?

  1. 심각한 결함이 아니므로 커도 좋다.
  2. 제거를 위하여 용접 후 열처리가 필요하다.
  3. 저온에서 사용하는 구조물에서는 아무 영향이 없다.
  4. 국부적으로 일어나지 않으며 응력 부식에 관계 없다.
(정답률: 알수없음)
  • 용접 후 발생하는 잔류응력은 구조물의 변형이나 균열의 원인이 되므로, 응력 제거 풀림(SR)과 같은 열처리를 통해 제거해야 합니다.

    오답 노트
    잔류응력이 크면 취성 파괴나 변형을 유발함 / 저온 구조물에서도 응력 부식 및 균열에 영향을 줌 / 국부적으로 발생하며 응력 부식의 직접적인 원인이 됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 다음 용접이음에서의 잔류 응력을 측정하는 방법 중 정량적 방법이 아닌 것은?

  1. 부식법
  2. 응력 이완법
  3. X 선법
  4. 광탄성에 의한 방법
(정답률: 알수없음)
  • 부식법은 응력이 집중된 곳에서 부식이 빠르게 일어나는 현상을 이용해 응력의 존재 여부나 분포를 확인하는 정성적 방법입니다.

    오답 노트
    응력 이완법, X 선법, 광탄성법은 응력의 크기를 수치로 산출할 수 있는 정량적 방법임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 전기저항용접법인 점용접 조건의 3요소에 대하여 설명한 것 중 틀린 것은?

  1. 구리나 알루미늄과 같은 열전도도가 큰 재료는 낮은 전류를 사용한다
  2. 전류값이 너무 크면, 과열되어 용융금속이 밖으로 나오고, 표면이 오목하게 된다.
  3. 강판을 점용접할때 적정전류에 통전시간을 길게 한다
  4. 가압력이 적을 때는 접촉저항 분포가 불균일하다.
(정답률: 알수없음)
  • 구리나 알루미늄처럼 열전도도가 큰 재료는 열이 빠르게 빠져나가므로, 충분한 용접 열량을 확보하기 위해 오히려 높은 전류를 사용해야 합니다.

    오답 노트
    전류값이 너무 크면 과열로 인해 용융금속이 비산되어 표면이 오목해짐 / 통전시간이 길면 입열량이 증가함 / 가압력이 부족하면 접촉 상태가 불량하여 저항 분포가 불균일해짐
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 고강도 저합금강으로써 자동차용 탄소강판의 대용제품은?

  1. STS 합금
  2. HSLA합금
  3. WPC강
  4. FRM강
(정답률: 알수없음)
  • HSLA(High Strength Low Alloy) 합금강은 고강도 저합금강으로, 적은 양의 합금 원소를 첨가하여 강도를 높인 재료이며 자동차용 탄소강판의 대용제품으로 널리 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. Fe - C 상태도에서 철금속재료 분류시 강(steel) 의 탄소함유량은?

  1. 약 0.0001% 이하
  2. 약 0.0218∼2.11%
  3. 약 2.12∼6.67%
  4. 약 6.68% 이상
(정답률: 알수없음)
  • 철-탄소(Fe-C) 상태도에서 탄소 함유량에 따라 재료를 분류할 때, 순철(약 $0.0218\%$이하), 강(약 $0.0218\sim2.11\%$), 주철(약 $2.12\sim6.67\%$)로 구분합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 재결정온도가 약 1000℃에 해당되는 금속은?

  1. Cu
  2. W
  3. Sn
  4. Ni
(정답률: 알수없음)
  • 재결정온도는 일반적으로 금속의 융점(녹는점)에 비례합니다. 텅스텐(W)은 융점이 매우 높은 난융금속으로, 제시된 금속들 중 재결정온도가 약 $1000^{\circ}\text{C}$ 정도로 가장 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 금속이나 합금 중 면심입방격자에 대한 설명이 옳은것은?

  1. 단위정내에 2개의 원자가 있다.
  2. 체심입방격자와 같은 조대한 구조를 가지고 있다.
  3. 원자충전인자는 0.68 이다.
  4. 대표적인 금속은 Cu, Aℓ , Ni 등이다.
(정답률: 알수없음)
  • 면심입방격자(FCC)는 입방체의 각 면 중심과 꼭짓점에 원자가 위치하는 구조로, 구리(Cu), 알루미늄(Al), 니켈(Ni) 등이 대표적인 금속입니다.

    오답 노트
    단위정 내 원자 수: 4개
    원자충전인자: 0.74
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 40㎜2의 단면적을 갖는 재료에 500㎏f의 최대하중이 작용 하였다면 이 재료의 인장강도(㎏f/㎜2)는?

  1. 10.0
  2. 12.5
  3. 15.0
  4. 16.5
(정답률: 알수없음)
  • 인장강도는 재료의 단위 면적당 견딜 수 있는 최대 하중을 의미합니다.
    ① [기본 공식] $\sigma = \frac{P}{A}$
    ② [숫자 대입] $\sigma = \frac{500}{40}$
    ③ [최종 결과] $\sigma = 12.5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 연강판의 가스 용접시 모재 두께가 3mm 일 때, 다음 중 가장 알맞는 용접봉의 직경은?

  1. 1mm
  2. 1.5mm
  3. 2mm
  4. 4mm
(정답률: 알수없음)
  • 가스 용접 시 일반적으로 용접봉의 직경은 모재 두께의 약 $2/3$ 정도로 선정하는 것이 적절합니다.
    ① [기본 공식] $d = t \times \frac{2}{3}$
    ② [숫자 대입] $d = 3 \times \frac{2}{3}$
    ③ [최종 결과] $d = 2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 다음 용접법 중 전기 저항 용접인 것은?

  1. 업셋 맞대기 용접
  2. 전자비임 용접
  3. 피복 아크 용접
  4. 탄산가스 용접
(정답률: 알수없음)
  • 업셋 맞대기 용접은 접합부에 강한 압력을 가한 상태에서 전류를 흘려 발생한 전기 저항열을 이용해 접합하는 대표적인 저항 용접법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 변형 전과 후의 위치가 어떠한 면을 경계로 하여 대칭이 되는 것과 같은 변형은?

  1. 슬립변형
  2. 탄성변형
  3. 연성변형
  4. 쌍정변형
(정답률: 알수없음)
  • 쌍정변형은 결정 격자의 일부가 특정 면을 경계로 하여 거울에 비친 것처럼 대칭적으로 변형되는 현상을 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 금속을 냉간가공하면 결정입자가 미세화 되어 재료가 단단해 지는 현상은?

  1. 가공경화
  2. 취성파괴
  3. 시효경화
  4. 표면경화
(정답률: 알수없음)
  • 금속 재료를 상온에서 냉간가공하면 전위의 밀도가 증가하고 결정입자가 미세해지면서 재료의 강도와 경도가 높아지는 현상을 가공경화라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 보기와 같은 용접기호의 표시법에 대한 설명으로 틀린 것은?

  1. F: 다듬질 방법의 기호
  2. A: 홈의 루트 간격치수
  3. S: 용접부의 단면치수 또는 강도
  4. n: 점 용접 등의 수
(정답률: 알수없음)
  • 제시된 용접 기호 에서 $A$는 홈의 루트 간격이 아니라, 홈의 각도(Angle)를 나타내는 기호입니다.

    오답 노트
    F: 다듬질 방법 기호 맞음
    S: 용접부 단면치수 또는 강도 맞음
    n: 점 용접 등의 수 맞음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 청동용탕중에 0.05-0.5% 첨가함으로써 탈산작용과 용탕의 유동성 개선 및 강도, 경도, 내마모성, 탄성을 향상 시키는 원소는?

  1. Aℓ
  2. Si
  3. P
  4. Pb
(정답률: 알수없음)
  • 인(P)은 청동 용탕에 소량 첨가하여 산소를 제거하는 탈산제 역할을 하며, 유동성을 높여 주조성을 개선하고 강도, 경도, 내마모성을 향상시키는 원소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. AW 300인 교류 아크용접기의 정격 사용률이 40%일 때, 이 용접기의 정격 사용률에 대한 설명으로 올바른 것은?

  1. 300[A]의 전류로 용접했을 때 10분 중 6분만 용접하고, 4분을 쉰다는 뜻이다.
  2. 300[A]의 전류로 용접했을 때 10분 중 4분만 용접하고, 6분을 쉰다는 뜻이다.
  3. 120[A]의 전류로 용접했을 때 10분 중 6분만 용접하고, 4분을 쉰다는 뜻이다.
  4. 120[A]의 전류로 용접했을 때 10분 중 4분만 용접하고, 6분을 쉰다는 뜻이다.
(정답률: 알수없음)
  • 용접기의 사용률은 정격 전류로 용접할 때, 전체 시간 중 실제 용접에 사용되는 시간의 비율을 의미합니다.
    ① [기본 공식] $\text{사용률} = \frac{\text{용접 시간}}{\text{전체 시간}} \times 100$
    ② [숫자 대입] $40\% = \frac{\text{용접 시간}}{10\text{분}} \times 100$
    ③ [최종 결과] $\text{용접 시간} = 4\text{분}$
    따라서 $300\text{A}$의 전류로 10분 중 4분간 용접하고 6분간 휴식하는 것을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 용접시공에서 본 용접하기 전에 가접할 때 일반적인 주의사항으로 틀린 것은?

  1. 본 용접과 같은 온도에서 예열한다.
  2. 본 용접자와 동등한 기량을 갖는 용접자로 하여금 가접하게 한다.
  3. 용접봉은 본 용접 작업할 때 사용하는 것보다 약간 굵은 것을 사용한다.
  4. 가접의 위치는 부품의 끝 모서리, 각 등과 같이 단면이 급변하여 응력이 집중되는 곳은 가능한 피한다.
(정답률: 알수없음)
  • 가접은 본 용접 전 부품의 위치를 고정하는 단계로, 본 용접 시 결함을 방지하기 위해 본 용접보다 약간 가는 용접봉을 사용하여 입열량을 조절하고 제거가 용이하게 해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 베어링용으로 사용되는 합금이 갖추어야 할 조건이 아닌것은?

  1. 소착에 대한 저항력이 커야한다.
  2. 내식성이 좋아야 한다.
  3. 표면이 취성과 연질이어야 한다.
  4. 내 하중성이 좋아야 한다.
(정답률: 알수없음)
  • 베어링 합금은 마찰을 줄이고 하중을 견뎌야 하므로 소착 저항력, 내식성, 내하중성이 필수적입니다. 하지만 표면이 취성(깨지기 쉬운 성질)을 가지면 충격에 쉽게 파손되므로, 취성이 아닌 인성과 적절한 경도를 가져야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 6:4황동에 Fe를 1-2% 첨가한 구리합금은?

  1. 코로손
  2. 델타메탈
  3. 애드미럴티
  4. 인청동
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
