용접기능장 필기 기출문제복원 (2002-04-07)

용접기능장 2002-04-07 필기 기출문제 해설

이 페이지는 용접기능장 2002-04-07 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

용접기능장
(2002-04-07 기출문제)

목록

1과목: 임의구분

1. 아크용접시 용접봉의 용접금속 이행 형식이 될 수 없는 것은?

  1. 단락형
  2. 스프레이형
  3. 핀치 효과형
  4. 중력 효과형
(정답률: 68%)
  • 아크 용접의 금속 이행 형식은 크게 단락형, 글로불형, 스프레이형으로 구분되며, 이 과정에서 전자기적 힘인 핀치 효과가 작용합니다. 중력 효과형이라는 이행 형식은 존재하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 용접기의 핫스타트(hot start)장치의 이점이 아닌 것은?

  1. 아크발생을 쉽게 한다.
  2. 크레이터 처리를 잘 해준다.
  3. 비드(bead)의 이음자리를 개선한다.
  4. 아크 발생 초기의 비드 용입을 양호하게 한다.
(정답률: 83%)
  • 핫스타트 장치는 아크 발생 초기에 일시적으로 전류를 높여 아크 발생을 쉽게 하고, 초기 용입을 좋게 하며, 비드 이음자리를 개선하는 역할을 합니다.

    오답 노트
    크레이터 처리: 용접 종료 시점에 전류를 서서히 낮추어 오목한 부분을 채우는 기능으로, 핫스타트(시작 단계)와는 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 정격 2차 전류 300A, 정격사용률 40%의 아크 용접기로써 실제로 200A의 전류로 용접한다면 허용 사용률은?

  1. 20%
  2. 60%
  3. 90%
  4. 120%
(정답률: 71%)
  • 용접기의 허용 사용률은 정격 전류와 실사용 전류의 제곱비에 정격 사용률을 곱하여 산출합니다.
    ① [기본 공식] $D = \frac{I_1^2}{I_2^2} \times d$
    ② [숫자 대입] $D = \frac{300^2}{200^2} \times 40$
    ③ [최종 결과] $D = 90$
    따라서 허용 사용률은 $90\%$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 고산화 티탄계의 연강용 피복아크 용접봉을 나타낸 것은 ?

  1. E4301
  2. E4313
  3. E4311
  4. E4316
(정답률: 67%)
  • 연강용 피복아크 용접봉의 분류에서 E4313은 고산화 티타늄계를 나타내는 규격입니다.

    오답 노트
    E4301: 일미나이트계
    E4311: 고셀룰로스계
    E4316: 저수소계
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 용접작업시 위보기 자세에 사용되지 않는 운봉방법은?

  1. 백 스텝
  2. 직선형
  3. 부채꼴 모양
  4. 삼각형
(정답률: 66%)
  • 용접 위보기 자세에서는 쇳물의 처짐을 방지하고 비드를 안정적으로 형성하기 위해 백 스텝, 직선형, 부채꼴 모양의 운봉법을 사용합니다. 삼각형 운봉법은 위보기 자세에 적합한 방법이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 일반적으로 아크 드라이브(Arc drive)의 전압(V)은 몇 V로 고정되어 있는가?

  1. 10V
  2. 16V
  3. 20V
  4. 30V
(정답률: 67%)
  • 아크 드라이브(Arc drive) 시스템에서 안정적인 아크 유지를 위해 일반적으로 전압은 $16\text{V}$로 고정하여 운용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 용접차광렌즈(Welding lens)의 차광능력의 등급을 차광도 번호라 한다. 100A 이상 300A 미만의 아크 용접 및 절단 등에 쓰이는 차광도 번호는 얼마인가?

  1. 4 - 5
  2. 7 - 8
  3. 10 - 12
  4. 14 - 15
(정답률: 88%)
  • 아크 용접 및 절단 시 발생하는 강한 빛으로부터 눈을 보호하기 위해 전류량에 맞는 차광도 번호를 선택해야 합니다. $100\text{A}$이상 $300\text{A}$ 미만의 범위에서는 $10 \sim 12$번 차광 렌즈를 사용하는 것이 표준입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 가스절단 결과의 판정은 다음 사항을 중요시 하는 데,그 중 틀린 사항은?

  1. 드래그가 일정할 것
  2. 절단면의 윗 모서리가 예리할 것
  3. 슬래그의 이탈성이 나쁠 것
  4. 절단면이 깨끗하며 드래그 흠이 없을 것
(정답률: 91%)
  • 가스절단 결과가 양호하려면 절단면이 깨끗하고 드래그가 일정하며, 윗 모서리가 예리해야 합니다. 특히 절단 후 발생하는 슬래그는 쉽게 제거되어야 하므로 이탈성이 좋아야 합니다.

    오답 노트
    슬래그의 이탈성이 나쁠 것: 이탈성이 좋아야 제거가 용이함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 잠호용접(SAW)용 용제(Flux)의 역할을 열거한 것이다. 틀린 것은?

  1. 용착금속의 탈산작용
  2. 전류이행 능력의 향상
  3. 용접후 슬래그의 이탈성 향상
  4. 합금원소의 첨가
(정답률: 54%)
  • 잠호용접(SAW)의 용제는 용착금속의 탈산, 슬래그의 이탈성 향상, 합금원소 첨가, 아크 안정화 등의 역할을 수행합니다.

    오답 노트
    전류이행 능력의 향상: 용제는 아크를 보호하고 안정시키는 역할을 하며, 전류이행 능력 자체를 향상시키는 것이 주 목적이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. MIG용접에서 용융금속의 이행 형태는 여러가지 요인에 의해 결정된다. 해당되지 않는 것은?

  1. 전류의 형태와 크기
  2. 전류밀도
  3. 용접봉의 성분
  4. 용접자세
(정답률: 70%)
  • 용융금속의 이행 형태는 전류의 형태와 크기, 전류밀도, 용접봉의 성분 등 전기적·재료적 요인에 의해 결정됩니다. 용접자세는 용융풀의 거동에는 영향을 주지만, 금속의 이행 형태 자체를 결정하는 요인은 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. MIG용접에서 아크의 자기제어를 위해 주로 많이 사용되는 전원특성은?

  1. 정전압특성
  2. 정저항특성
  3. 수하특성
  4. 역극성
(정답률: 65%)
  • MIG 용접에서는 아크 길이를 일정하게 유지하는 자기제어(Self-regulation) 능력이 필수적입니다. 이를 위해 전압 변동을 최소화하여 아크를 안정시키는 정전압특성이 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 이산화탄산가스(CO2 gas) 아크용접에서 복합 와이어 (combined wire)중 와이어가 노즐(nozzle)을 나온 부분에, 자성 플럭스(magnetic powder flux)가 부착하는 형태의 용접법은?

  1. 유니온 아크법(union arc process)
  2. 아코스 아크법(arcos arc process)
  3. 휴스 아크 CO2법(fus arc CO2 process)
  4. NCG법
(정답률: 62%)
  • 탄산가스 기류에 자성을 가진 용제를 송급하는 방식입니다. 아크 발생 시 와이어 주위에 형성되는 자장에 의해 플럭스가 와이어에 흡착되어 피복 용접봉과 같은 역할을 수행하므로 유니온 아크법(union arc process)이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 플럭스 코어 아크용접에 대한 설명중 틀린 것은?

  1. 전류가 적정 범위 내에서 증가함에 따라 비드 높이는 높아지고 비드 폭은 넓어진다.
  2. 아크전압이 증가함에 따라 용접비드 높이는 납작하고 폭은 넓어지게 된다.
  3. 용접속도가 증가함에 따라 비드 높이는 낮아지고 비드 폭은 증가한다.
  4. 노즐 각도를 변화시키는 것은 또한 비드의 높이와 폭을 변화시킬 수 있다.
(정답률: 56%)
  • 용접속도가 증가하면 단위 길이당 입열량이 감소하므로, 비드의 높이는 낮아지고 비드의 폭 또한 좁아지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 플라스마(plasma)를 구성하는 물질이 아닌 것은?

  1. 양이온 (positive ions)
  2. 중성자 (neutral atoms)
  3. 음전자 (negative electrons)
  4. 양전자 (positive electrons)
(정답률: 63%)
  • 플라스마는 기체가 고온으로 가열되어 전자와 이온으로 분리된 전리 기체 상태를 말하며, 양이온, 음전자, 중성 입자로 구성됩니다.

    오답 노트
    양전자: 반물질의 일종으로 일반적인 플라스마 상태를 구성하는 성분이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음 용접과정중 고진공 용기(Vacuum Chamber) 속에서 수행되는 용접은?

  1. 플라즈마 아크용접
  2. 엘렉트로 슬랙용접
  3. 전자비임 용접
  4. 마찰용접
(정답률: 70%)
  • 전자비임 용접은 고속의 전자빔을 열원으로 사용하며, 전자가 공기 중의 분자와 충돌하여 산란되는 것을 방지하기 위해 반드시 고진공 용기(Vacuum Chamber) 내에서 수행해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 일렉트로 슬래그(ELECTRO SLAG) 용접에서 용접 조건이 모재의 용입 깊이에 미치는 영향 중 맞게 설명한 것은?

  1. 용접속도가 빠르면 용입이 깊어진다.
  2. 플럭스(FLUX)의 전기전도성이 크면 용입이 깊어진다.
  3. 용접 전압이 높으면 용입이 깊어진다.
  4. 용접 전압이 낮으면 용입이 깊어진다.
(정답률: 74%)
  • 일렉트로 슬래그 용접에서는 용접 전압이 높아질수록 슬래그 층의 온도가 상승하고 열입력이 증가하여 모재의 용입 깊이가 더 깊어지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 테르밋 용접(thermit welding)에서 테르밋은 무엇의 혼합물인가?

  1. 붕사와 붕산의 분말
  2. 알루미늄과 산화철의 분말
  3. 알루미늄과 마그네슘의 분말
  4. 규소와 납의 분말
(정답률: 85%)
  • 테르밋 용접은 알루미늄 분말과 산화철 분말의 화학 반응 시 발생하는 강력한 발열 반응을 이용하여 금속을 용융시켜 접합하는 용접법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음중 원자수소 용접에 이용되는 용접열은 얼마나 되는 가?

  1. 2000 - 3000℃
  2. 3000 - 4000℃
  3. 4000 - 5000℃
  4. 5000 - 6000℃
(정답률: 64%)
  • 원자수소 용접은 2개의 텅스텐 전극 사이에 아크를 발생시키고, 수소 가스가 이 열에 의해 열해리되어 원자 상태가 될 때 발생하는 강력한 결합열을 이용합니다.
    이때 발생하는 용접열의 온도는 $3000 \sim 4000\text{℃}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음의 용접작업 중 귀마개(耳栓)를 착용해야 하는 경우는?

  1. 일렉트로 가스용접[electro gas welding]
  2. 플래시 버트 용접[flash butt welding]
  3. 전자비임 용접[electron beam welding]
  4. 플럭스 코어드 용접[flux cored welding]
(정답률: 68%)
  • 플래시 버트 용접은 접합부에서 강한 아크와 함께 금속 입자가 튀는 플래시 현상이 발생하며, 이 과정에서 매우 큰 소음이 발생하므로 청력 보호를 위해 귀마개 착용이 필수적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 용접중에 전격의 위험을 방지하기 위하여 사용되는 전격 방지기에 관한 설명이 틀리는 것은?

  1. 작업을 쉬는중에 용접기의 1차 무부하 전압을 25V로 유지한다.
  2. 용접봉을 접촉하는 순간 전자개폐기가 닫힌다.
  3. 용접봉을 접촉하는 순간 2차 무부하전압이 70 - 80V로 되어 교류아크가 발생된다.
  4. 용접기에 전격방지기를 설치한다.
(정답률: 64%)
  • 전격방지기는 용접 작업 중 무부하 전압을 낮추어 감전 사고를 예방하는 장치입니다. 이때 낮게 유지해야 하는 전압은 1차 전압이 아니라 2차 무부하 전압이며, 일반적으로 $25\text{V}$이하로 유지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의구분

21. 철강재료의 용접에서 균열을 일으키는데 가장 예민한 원소는?

  1. C
  2. Si
  3. S
  4. Mg
(정답률: 64%)
  • 철강 재료에서 황(S)은 인(P)과 함께 대표적인 불순물로, 용접 시 응고 온도 범위가 낮은 저융점 화합물을 형성하여 고온 균열(Hot Crack)을 일으키는 가장 예민한 원소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 알루미늄을 용접하고자 할 때, 예열을 하는 경우가 있다. 그 이유는?

  1. Al2O3산화막을 제거하기 위해
  2. 열 전도성이 높기 때문에
  3. 청정작용(Cleaning action) 때문에
  4. 순도가 낮은 불활성가스의 사용이 가능하기 때문에
(정답률: 54%)
  • 알루미늄은 다른 금속에 비해 열 전도성이 매우 높아서 용접 열이 빠르게 주변으로 분산됩니다. 따라서 용접부의 온도를 적절히 유지하고 용입을 충분히 확보하기 위해 예열이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 금속의 용접성(weldability)에 영향을 미치지 않는 것은?

  1. 탄소 함유량(carbon content)
  2. 열전도(thermal conductivity)
  3. 인장강도(tensile strength)
  4. 용융점(melting point)
(정답률: 50%)
  • 용접성은 재료의 융점, 탄소 함유량, 인장강도 및 열전도율(물체의 크기와 모양에 따른 실제 열 전달 정도)의 영향을 받습니다. 반면 열전도는 물질 고유의 성질을 의미하므로, 실제 용접 공정의 가열 용이성에 영향을 주는 것은 열전도율이지 열전도가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 승용차의 차체(Chassis, 샤시)에 고장력 강을 사용해야 한다는 주장이 있다. 고장력강의 필요성은 무엇이 주요한 이유인가?

  1. 연강과 동일한 강도를 유지하면서 경량화가 가능하기 때문에
  2. 부식에 견디는 능력이 우수하기 때문에
  3. 소성가공이 용이하기 때문에
  4. 외관이 미려하기 때문에
(정답률: 76%)
  • 고장력강은 일반 연강보다 강도가 높기 때문에, 동일한 강도를 유지하면서도 재료의 양을 줄여 차체의 경량화를 달성할 수 있어 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 용접부에 생기는 잔류응력을 없애려면 어떻게 하면 되는가?

  1. 담금질을 한다.
  2. 뜨임을 한다.
  3. 불림을 한다.
  4. 풀림을 한다.
(정답률: 81%)
  • 용접 후 발생하는 잔류응력을 제거하기 위해서는 재료를 가열 후 서서히 냉각시키는 풀림을 수행하여 내부 응력을 완화시켜야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 가열로 안에서 강선재를 900 - 1000℃로 급속히 가열하고 연욕노(鉛浴爐,lead bath)를 통과시켜 380 - 550℃에서 항온변태를 일으키게 하여 소르바이트(Sorbite)나 미세펄 라이트(fine pearlite)조직으로 하는, 일반 연강재료에 대하여 처리하는 방법은?

  1. 템퍼링
  2. 노멀라이징
  3. 패턴팅
  4. 어닐링
(정답률: 45%)
  • 강선재를 고온으로 급속 가열한 후 연욕노를 통해 항온변태시켜 소르바이트나 미세 펄라이트 조직을 얻는 열처리는 패턴팅입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 풀림(annealing)의 목적이 아닌 것은?

  1. 단조,주조,기계가공에서 생긴 내부 응력 제거
  2. 가공 또는 공작에서 경화된 재료의 연화
  3. 금속 결정입자의 조대화
  4. 열처리로 인하여 경화된 재료의 연화
(정답률: 71%)
  • 풀림은 재료를 연하게 만들고 내부 응력을 제거하여 기계 가공성을 높이는 것이 목적입니다. 금속 결정입자를 조대화하는 것은 일반적인 풀림의 목적이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 두께가 각기 다른 여러가지 용접물을 노(爐)내에서 응력제거 열처리를 하고자 한다. 열처리 방법중 알맞는 것은?

  1. 가장 두꺼운 용접물을 기준으로 열처리 시간을 정한다.
  2. 용접물의 평균 두께를 측정하여 열처리 시간을 정한다.
  3. 두께별로 분류하여 2단계(2 step method)로 열처리 한다.
  4. 두께가 1 [inch] 이상 차이나는 것은 분류하여 따로 열처리 하도록 한다.
(정답률: 71%)
  • 두께가 서로 다른 용접물을 동시에 응력제거 열처리할 때는, 열전달 시간이 가장 오래 걸리는 가장 두꺼운 용접물을 기준으로 열처리 시간을 설정해야 모든 부품이 충분히 열처리됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

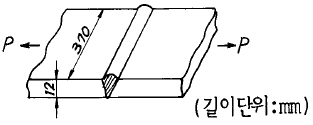

29. 다음 그림과 같이 맞대기 용접하였을 경우 인장하중 P = 4800[㎏f]에 대하여 용접부에 발생하는 인장응력은 몇 [kgf/㎜2]인가?

  1. 1.08
  2. 10.81
  3. 100.81
  4. 1000.81
(정답률: 60%)
  • 인장응력은 하중을 용접부의 단면적으로 나누어 계산합니다. 단면적은 판의 폭과 두께의 곱으로 구합니다.
    ① [기본 공식] $\sigma = \frac{P}{A} = \frac{P}{b \times t}$
    ② [숫자 대입] $\sigma = \frac{4800}{310 \times 12}$
    ③ [최종 결과] $\sigma = 1.29$
    계산 결과 $1.29$에 가장 근접한 값은 $1.08$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 맞대기 용접의 강도계산은 어느 부분을 기준으로 정하여 행하는가?

  1. 다리길이
  2. 목두께
  3. 루트간격
  4. 홈깊이
(정답률: 75%)
  • 맞대기 용접의 강도를 계산할 때는 용접부의 가장 취약한 부분인 목두께를 기준으로 하여 계산합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

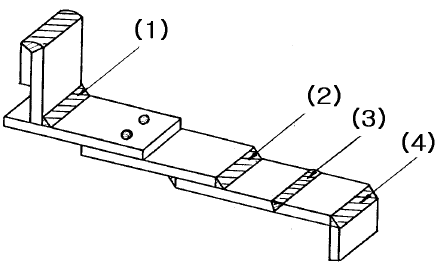

31. 그림에서 필릿 용접 이음이 아닌 것은?

  1. (1)
  2. (2)
  3. (3)
  4. (4)
(정답률: 81%)
  • 필릿 용접은 두 부재가 직각 또는 일정 각도로 겹쳐진 모서리 부분에 삼각형 모양으로 채우는 용접법입니다. 이미지에서 (3)은 두 부재를 겹쳐서 면을 맞대어 용접한 겹치기 이음 형태이므로 필릿 용접 이음이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 용접 순서의 일반적인 설명으로 틀린 것은?

  1. 구조물의 중앙에서 부터 용접을 시작한다.
  2. 대칭으로 용접을 진행한다.
  3. 수축이 적은 이음부를 먼저 용접한다.
  4. 수축은 가능한 한 자유단으로 보낸다.
(정답률: 78%)
  • 용접 변형을 최소화하기 위해서는 수축이 큰 이음부를 먼저 용접하여 변형을 미리 제어하고, 이후 수축이 적은 곳을 용접하는 것이 일반적인 원칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 지그와 고정구(Fixture)의 역할이 되지 못하는 것은?

  1. 구조물이나 부재의 위치를 결정하며,고정과 분리가 단순해야 한다.
  2. 구조물이나 부재의 지지,고정 또는 안내를 정확히 해야 한다.
  3. 주어진 한계 내에서 정밀도를 유지한 제품이 제작될 수 있어야 한다.
  4. 기존 기계장비의 사용을 최초로 억제하기 위해 사용된다.
(정답률: 87%)
  • 지그와 고정구는 부재의 정확한 위치 결정, 지지, 고정 및 정밀도 유지를 통해 생산성을 높이기 위해 사용되는 도구입니다. 기존 기계장비의 사용을 억제하는 것과는 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 용접전에 용접부의 예열을 시키는 이유로 틀린 것은?

  1. 급냉되면 용접부와 그 열영향부가 취약해지고 경도가 약해지므로 경도를 높여주기 위해서이다.
  2. 용접부와 열영향부의 수축응력을 감소시켜 주기 위해서이다.
  3. 용접부와 열영향부의 연성을 높여주기 위해서이다.
  4. 용착금속중의 수소성분이 달아날 시간을 주어 비드밑의 균열을 방지하기 위해서이다.
(정답률: 57%)
  • 예열의 목적은 냉각 속도를 늦추어 용접부의 경도를 낮추고 인성을 높여 균열을 방지하는 것입니다. 따라서 경도를 높이기 위해 예열을 한다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 용접할 경우 일어나는 균열 결함 현상에서 저온 균열에서는 볼 수 없는 것은?

  1. Crater Crack
  2. Bead Crack
  3. Root Crack
  4. Hot tear Crack
(정답률: 61%)
  • 저온 균열은 용접 후 냉각 과정에서 발생하는 균열이며, Hot tear Crack은 용접 금속이 응고되는 고온 상태에서 발생하는 고온 균열이므로 저온 균열에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 용접의 기공(氣孔)방지 대책에 대해 옳게 서술한 것은?

  1. 적정 아크 길이를 유지하지 않으면 안 된다.
  2. 개선면에 다소의 녹이 붙어 있어도 용접전류를 크게 해서 가스를 부상시킨다.
  3. 아크 길이를 길게 해서 용접하면 가스는 부상이 쉽게 되어 좋다.
  4. 용재에 있는 다소의 습기는 용접입열을 크게 해서 용접하면 된다.
(정답률: 78%)
  • 용접 시 기공을 방지하기 위해서는 적정 아크 길이를 유지하여 보호 가스가 안정적으로 형성되도록 해야 합니다.

    오답 노트
    개선면 녹: 반드시 제거해야 함
    아크 길이: 길어지면 대기 유입으로 기공 발생 증가
    용재 습기: 용접 전 건조시켜 제거해야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 중 선박건조시 자주 사용되지 않은 용접법은?

  1. 플러그 용접
  2. 맞대기 용접
  3. 겹치기 용접
  4. T 이음 용접
(정답률: 74%)
  • 선박 건조 시에는 구조적 강도와 기밀성이 중요하므로 맞대기 용접, 겹치기 용접, T 이음 용접이 주로 사용되며, 구멍을 뚫어 채우는 방식인 플러그 용접은 상대적으로 자주 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 각종 금속의 용접에서 서브머지드 아크 용접에 보통 사용되지 않는 재료는?

  1. 고니켈합금
  2. 저탄소강
  3. 순철
  4. 가단주철
(정답률: 59%)
  • 서브머지드 아크 용접은 주로 저탄소강, 순철, 고니켈합금 등 전도성이 좋고 대량 용접이 필요한 재료에 사용되며, 가단주철은 일반적으로 이 공법에 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 다음 사항 중 옳은 것은?

  1. 용접입열이 일정한 경우에는 열전도율이 낮은 것일수록 냉각속도가 크다.
  2. 수축이 작은 이음과 수축이 큰 이음을 용접할 때는 수축이 작은 이음부터 용접한다.
  3. 모재의 두께 및 탄소 당량이 같은 재료에서는 E4301을 사용하면 E4316을 사용할 때보다 예열온도가 낮아도 좋다.
  4. 합금원소가 많아져서 탄소당량이 커지든지 판이 두꺼워지면 용접성이 나빠지기 때문에 예열온도를 높여야 한다.
(정답률: 64%)
  • 재료의 탄소당량이 증가하거나 모재의 두께가 두꺼워지면 냉각 속도가 빨라져 경화되기 쉬우므로, 용접성을 높이기 위해 예열온도를 높여야 합니다.

    오답 노트
    열전도율이 낮을수록: 냉각속도가 느려짐
    수축 순서: 수축이 큰 이음부터 용접함
    E4301 vs E4316: 저수소계인 E4316이 예열온도 요구 조건이 더 까다로움
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 열영향부(HAZ)의 재질을 향상시키기 위해서 흔히 사용되는 방법은?

  1. 용접부의 예열과 후열
  2. 특수용가재 사용
  3. 용접부 피닝
  4. 특수플럭스(용제) 사용
(정답률: 80%)
  • 열영향부(HAZ)의 급냉으로 인한 경화나 균열을 방지하고 조직을 안정화하기 위해 용접부의 예열과 후열 처리를 통해 재질을 향상시킵니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의구분

41. 다음은 아크 에어가우징(Arc air gouging)과 가스가우징을 비교한 작업 능률이다. 아크 에어가우징은?

  1. 작업 능률이 가스가우징과 대략 동일하다.
  2. 작업 능률이 가스가우징 보다 1.5배이다.
  3. 작업 능률이 가스가우징 보다 2 - 3배이다.
  4. 작업 능률이 가스가우징 보다 4 - 6배이다.
(정답률: 90%)
  • 아크 에어가우징은 가스가우징에 비해 제거 속도가 훨씬 빠르며, 일반적으로 작업 능률이 가스가우징 보다 2 - 3배 정도 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 용접부의 기계적 시험법을 동적 시험법 및 정적 시험법으로 분류할 때, 동적 시험법에 해당되는 것은?

  1. 인장시험
  2. 굽힘시험
  3. 피로시험
  4. 경도시험
(정답률: 61%)
  • 동적 시험법은 하중이 시간에 따라 변하는 상태에서 재료의 성질을 측정하는 방법입니다. 피로시험은 반복적인 하중을 가해 파괴를 측정하므로 동적 시험법에 해당합니다.

    오답 노트
    인장시험, 굽힘시험, 경도시험: 정적 시험법
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 겹치기 이음의 비이드 밑 균열시험에 주로 사용하는 시험법으로 열적 구속도 균열 시험법이라고도 한다. 이 시험법은?

  1. 피스코 균열시험
  2. 리하이형 구속 균열시험
  3. CTS 균열시험
  4. 킨젤시험
(정답률: 73%)
  • CTS 균열시험은 겹치기 이음의 비이드 밑 균열을 평가하기 위한 시험법으로, 열적 구속도 균열 시험법이라고도 불립니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 비자성인 금속재료로 철구조물을 제작하였다. 여기에 사용할 수 없는 검사방법은?

  1. 침투검사
  2. 맴돌이 전류검사
  3. 자분검사
  4. 방사선 투과검사
(정답률: 69%)
  • 자분검사는 강자성체에 자력을 가해 자분으로 결함을 찾는 방법입니다. 따라서 비자성 금속재료에는 자력이 형성되지 않아 사용할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 용접 변형 교정법으로 맞지 않는 것은?

  1. 얇은 판에 대한 점 수축법
  2. 형재에 대한 직선 수축법
  3. 국부 템퍼링법
  4. 가열한 후 해머링하는 방법
(정답률: 75%)
  • 용접 변형 교정은 가열이나 기계적 힘을 이용해 변형을 바로잡는 방법으로, 점 수축법, 직선 수축법, 해머링 등이 사용됩니다.

    오답 노트
    국부 템퍼링법: 템퍼링은 열처리 공정의 일종으로 변형 교정법이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 강재의 표면에 균열, 주름등의 결함이나, 탈탄층 등을 불꽃 가공에 의해 비교적 얇고 넓게 제거하는 방식의 가공법은?

  1. 수중절단
  2. 스카핑
  3. 아크에어가우징
  4. 산소창절단
(정답률: 83%)
  • 스카핑은 강재 표면의 균열, 주름, 탈탄층 등의 결함을 불꽃 가공을 통해 얇고 넓게 제거하는 표면 가공법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 직류 정극성(DCSP)에 대한 특징의 설명 중 틀린 것은?

  1. 모재의 용입이 깊다.
  2. 비드 폭이 넓다.
  3. 모재에 비해 용접봉이 느리게 녹는다.
  4. 두꺼운 재료의 용접에 이용된다.
(정답률: 58%)
  • 직류 정극성(DCSP)은 용접봉에 마이너스(-), 모재에 플러스(+) 전극을 연결하는 방식으로, 열이 모재에 집중되어 용입이 깊고 용접봉의 용융 속도가 느려 두꺼운 재료 용접에 적합합니다.

    오답 노트
    비드 폭이 넓다: 정극성은 용입이 깊고 비드 폭은 좁은 특성을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 정격 2차 전류 200A, 정격 사용률 40%의 아크 용접기로 120A의 용접전류를 사용시 허용 사용률은 몇%인가?

  1. 71
  2. 91
  3. 101
  4. 111
(정답률: 72%)
  • 용접기의 사용률은 전류의 제곱에 반비례한다는 원리를 이용하여, 정격 전류보다 낮은 전류를 사용할 때의 허용 사용률을 구할 수 있습니다.
    ① [기본 공식] $Duty = \frac{I_1^2}{I_2^2} \times Duty_1$
    ② [숫자 대입] $Duty = \frac{200^2}{120^2} \times 40$
    ③ [최종 결과] $Duty = 111.1$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 이산화탄소 아크용접법은 어느 금속에 가장 적합한 것인가?

  1. 알루미늄
  2. 주철
  3. 연강
  4. 스테인리스강
(정답률: 68%)
  • 이산화탄소($\text{CO}_2$) 아크용접법은 저렴한 보호 가스를 사용하여 용입이 깊고 효율이 좋아 연강의 용접에 가장 적합하고 널리 사용되는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 용해 아세틸렌 용기의 총 중량이 50kgf이고 충전 전의 용기 중량이 45kgf이었다면 아세틸렌 가스의 충전량은 몇 리터인가 ? ( 단, 용해 아세틸렌 1 kg 이 기화하였을 때 15℃, 1기압하에서 아세틸렌의 용적이 905 리터이다.)

  1. 905
  2. 4550
  3. 4000
  4. 4525
(정답률: 66%)
  • 충전된 가스의 질량을 먼저 구한 뒤, 단위 질량당 기화 용적을 곱하여 전체 충전량을 계산합니다.
    ① [기본 공식]
    $$\text{충전량} = (\text{총 중량} - \text{용기 중량}) \times \text{단위 용적}$$
    ② [숫자 대입]
    $$\text{충전량} = (50 - 45) \times 905$$
    ③ [최종 결과]
    $$\text{충전량} = 4525$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 경납땜에 사용되는 용가재가 갖추어야 할 조건으로 잘못된 것은?

  1. 모재와 친화력이 있어야 한다.
  2. 용융온도가 모재보다 낮고 유동성이 있어야 한다.
  3. 용융점에서 휘발성분이 함유되어 있어 빨리 응고해야 한다.
  4. 모재와 야금적 반응이 만족스러워야 한다.
(정답률: 77%)
  • 경납땜용 용가재는 모재와의 친화력이 좋고, 모재보다 낮은 융점과 우수한 유동성을 가지며, 야금적 반응이 적절해야 합니다. 용융점에서 휘발성분이 함유되어 있으면 기공이 발생하여 접합 강도가 저하되므로 피해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 납땜은 연납땜(soldering)과 경납땜(brazing)으로 구분하고 있는데 연납땜과 경납땜으로 구분하는 납땜재 융점의 온도는 몇 ℃ 인가?

  1. 350
  2. 450
  3. 550
  4. 650
(정답률: 75%)
  • 납땜은 사용하는 납땜재의 융점(녹는점)을 기준으로 구분하며, 일반적으로 $450^{\circ}C$를 경계로 하여 그보다 낮으면 연납땜, 높으면 경납땜으로 분류합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 구상 흑연 주철은 조직에 의한 분류중에 시멘타이트형이 있다. 시멘타이트 조직이 발생하는 원인 중 옳지 않는 것은?

  1. 마그네슘의 첨가량이 많을 때
  2. 냉각 속도가 빠를 때
  3. 가열한후 노중 냉각을 시킬 때
  4. 탄소및 특히 규소가 적을 때
(정답률: 55%)
  • 구상 흑연 주철에서 시멘타이트 조직은 냉각 속도가 빠르거나, 마그네슘 첨가량이 과다할 때, 또는 탄소와 규소 함량이 부족할 때 발생합니다. 반면 가열 후 노중 냉각을 시키는 것은 냉각 속도를 늦추어 시멘타이트 형성을 억제하는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 로봇의 구성에서 구동부와 제어부를 가동시키기 위한 에너지를 동력원이라 하고 에너지를 기계적인 움직임으로 변환하는 기기의 명칭은?

  1. 액추에이터
  2. 머니퓰레이터
  3. 교시박스
  4. 시퀀스 제어
(정답률: 81%)
  • 액추에이터(Actuator)는 전기, 유압, 공압 등의 에너지를 물리적인 직선 또는 회전 운동으로 변환하여 로봇을 실제로 움직이게 하는 구동 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 도수분포표에서 도수가 최대인 곳의 대표치를 말하는 것은?

  1. 중위수
  2. 비 대칭도
  3. 모우드(mode)
  4. 첨도
(정답률: 71%)
  • 도수분포표에서 가장 빈번하게 나타나 도수가 최대인 값을 최빈값 또는 모우드(mode)라고 합니다.

    오답 노트
    중위수: 데이터를 크기순으로 나열했을 때 중앙에 위치한 값
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 일정통제를 할 때 1일당 그 작업을 단축하는데 소요되는 비용의 증가를 의미하는 것은?

  1. 비용구배(Cost slope)
  2. 정상 소요시간(Normal duration)
  3. 비용견적(Cost estimation)
  4. 총비용(Total cost)
(정답률: 74%)
  • 비용구배(Cost slope)는 일정 단축을 위해 투입되는 추가 비용을 시간 단위로 나타낸 것으로, 1일당 작업 단축에 소요되는 비용의 증가분을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 서블릭(therblig)기호는 어떤 분석에 주로 이용되는가?

  1. 연합작업분석
  2. 공정분석
  3. 동작분석
  4. 작업분석
(정답률: 38%)
  • 서블릭(therblig) 기호는 인간의 기본 동작을 18가지의 기본 요소로 세분화하여 분석하는 기법으로, 주로 동작분석에 이용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 관리도에서 점이 관리한계내에 있고 중심선 한쪽에 연속해서 나타나는 점을 무엇이라 하는가?

  1. 경향
  2. 주기
  3. 런
  4. 산포
(정답률: 51%)
  • 관리도에서 점들이 중심선을 기준으로 한쪽 방향에 연속적으로 나타나는 현상을 런(Run)이라고 합니다. 이는 공정에 이상 원인이 발생했음을 시사하는 중요한 신호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 모집단의 참값과 측정 데이터의 차를 무엇이라 하는가?

  1. 오차
  2. 신뢰성
  3. 정밀도
  4. 정확도
(정답률: 66%)
  • 측정값과 모집단의 참값(이론값) 사이에 존재하는 차이를 오차라고 정의합니다.

    오답 노트
    신뢰성: 반복 측정 시 결과의 일관성
    정밀도: 측정값들끼리 서로 얼마나 밀집해 있는가의 정도
    정확도: 측정값이 참값에 얼마나 가까운가의 정도
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 준비작업시간이 5분, 정미작업시간이 20분, lot수 5, 주작업에 대한 여유율이 0.2라면 가공시간은?

  1. 150분
  2. 145분
  3. 125분
  4. 105분
(정답률: 52%)
  • 가공시간은 준비작업시간에 정미작업시간과 여유시간을 곱한 lot수를 더하여 계산합니다.
    ① [기본 공식]
    $$\text{가공시간} = \text{준비시간} + \text{lot수} \times \text{정미시간} \times (1 + \text{여유율})$$
    ② [숫자 대입]
    $$\text{가공시간} = 5 + 5 \times 20 \times (1 + 0.2)$$
    ③ [최종 결과]
    $$\text{가공시간} = 125\text{분}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록
