용접기능장 필기 기출문제복원 (2005-07-17)

용접기능장 2005-07-17 필기 기출문제 해설

이 페이지는 용접기능장 2005-07-17 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

용접기능장
(2005-07-17 기출문제)

목록

1과목: 임의구분

1. 용적 40리터인 산소 용기의 고압력계에 100 kgf/cm2으로 나타났다면 프랑스식 팁 400번으로 몇 시간 용접할 수 있겠는가? (단, 산소와 아세틸렌의 혼합비는 1:1 이다.)

  1. 10
  2. 12
  3. 40
  4. 100
(정답률: 73%)
  • 산소 용기의 총 산소량을 구한 뒤, 팁 번호(소모량)로 나누어 용접 가능 시간을 계산합니다. (팁 번호 400번은 시간당 $400L$ 소모를 의미함)
    ① [기본 공식] $T = \frac{V \times P}{Q}$
    ② [숫자 대입] $T = \frac{40 \times 100}{400}$
    ③ [최종 결과] $T = 10$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 플라스마 아크용접 특징의 설명으로 옳은 것은?

  1. I 형 이음홈은 불가능하며, 용접봉의 소모가 많다.
  2. 1층으로 용접할 수 있으므로 능률적이다.
  3. 열적핀치 효과에 의해 열집중이 저조하다.
  4. 열영향부가 넓고, 용접속도가 느리다.
(정답률: 84%)
  • 플라스마 아크용접은 에너지 밀도가 매우 높아 깊은 용입이 가능하므로, 두꺼운 판이라도 1층으로 용접할 수 있어 작업 능률이 매우 뛰어난 것이 특징입니다.

    오답 노트
    열적핀치 효과: 열집중도가 매우 높음
    열영향부: 좁고 용접속도가 빠름
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 용접이음부의 형태를 설계할 때 고려해야 할 사항이 아닌것은?

  1. 적당한 루트간격의 선택
  2. 용접봉이 쉽게 닿도록 할 것
  3. 용입이 깊은 용접법의 선택
  4. 용착금속량을 많게 할 것
(정답률: 83%)
  • 용접 설계 시에는 적절한 루트 간격 선택, 용접봉의 접근성 확보, 깊은 용입을 위한 용접법 선택 등이 중요합니다. 하지만 용착금속량을 무조건 많게 하면 변형이 심해지고 재료 낭비가 발생하므로 적정량을 유지하는 것이 원칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. KS에 규정된 자동 용접 시스템용 제어로봇(controlled robot)을 분류한 것중 전체궤도 또는 전체경로가 지정되어 있는 제어로봇은?

  1. 서보 제어로봇(servo- controlled robot)
  2. 논 서보 제어로봇 (nonservo-controlled robot)
  3. CP제어로봇 (continuous path controlled robot)
  4. PTP 제어로봇 (point-to-point controlled robot)
(정답률: 64%)
  • CP제어로봇 (continuous path controlled robot)은 로봇의 끝단이 시작점부터 끝점까지의 전체 궤도 또는 경로를 정밀하게 제어하며 이동하는 방식의 로봇입니다.

    오답 노트
    PTP 제어로봇 (point-to-point controlled robot): 경로와 상관없이 지정된 목표 지점으로만 이동하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 황동에 납(Pb)1.5 - 3.0 %를 첨가한 합금은?

  1. 쾌삭황동
  2. 강력황동
  3. 문쯔메탈
  4. 톰백
(정답률: 62%)
  • 황동에 납(Pb)을 $1.5 \sim 3.0\%$ 첨가하면 절삭 가공 시 칩(chip)이 잘 끊어져 가공성이 매우 좋아지는데, 이를 쾌삭황동이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 경제적인 면에서 볼 때, 드랙(drag)은 가능한 긴 편이 좋다. 따라서 절단면 끝단부가 남지 않을 정도의 드랙을 표준 드랙이라고 하는데 이것은 보통 판두께(t)의 몇 배 정도 인가?

  1. 1/3
  2. 1/5
  3. 1/7
  4. 1/10
(정답률: 74%)
  • 절단면 끝단부가 남지 않는 경제적인 표준 드랙은 일반적으로 판두께 $t$의 $1/5$배로 정의합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 선박(Ship)의 노천갑판상에 산소병을 저장할 때, 태양광선의 직사를 피할 경우 최대 허용 온도는?

  1. 34℃
  2. 44℃
  3. 54℃
  4. 64℃
(정답률: 58%)
  • 선박의 노천갑판에 산소병을 저장할 때, 직사광선을 피한다는 조건 하에 안전을 위해 규정된 최대 허용 온도는 $54\text{℃}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 열응력의 풀림 처리중에서 고온풀림에 해당하는 것은?

  1. 확산 풀림(diffusion annealing)
  2. 응력제거 풀림(stress relief annealing)
  3. 구상화 풀림(spheroidizing annealing)
  4. 프로세스 풀림(process annealing)
(정답률: 61%)
  • 확산 풀림(diffusion annealing)은 고온에서 장시간 유지하여 성분을 균질화시키는 대표적인 고온 풀림 처리 방법입니다.

    오답 노트
    응력제거 풀림, 구상화 풀림, 프로세스 풀림은 상대적으로 낮은 온도에서 수행되는 풀림 처리입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 전격방지기의 역할은?

  1. 작업을 안하는 휴지시간 동안 2차 무부하 전압을 20-30[V] 이하로 유지하여 감전을 방지할 수 있다.
  2. 아크 전류를 낮게 하여 전격사고를 방지한다.
  3. 아크 길이를 짧게 하여 용접이 잘되게 한다.
  4. 용접중 아크 전압을 높게 하여 감전사고를 예방한다.
(정답률: 72%)
  • 전격방지기는 용접 작업 중 휴지 시간에 발생하는 2차 무부하 전압을 안전 전압인 $20 \sim 30\text{V}$이하로 낮추어 작업자의 감전 사고를 예방하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. Fe2N 및 Fe4N의 화합물의 질화층이 형성, 변화되지 않는 표면 경화처리법은?

  1. 고체침탄경화
  2. 가스침탄경화
  3. 고주파경화
  4. 질화법에 의한 경화
(정답률: 64%)
  • 질소 가스를 침투시켜 표면에 $Fe_{2}N$ 및 $Fe_{4}N$과 같은 질화물을 형성함으로써 표면 경도를 높이는 표면 경화 처리법은 질화법에 의한 경화입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 용접부에 발생한 잔류응력을 제거하기 위해서 열거한 방법중 옳은 것은?

  1. 풀림처리를 한다.
  2. 담금질 처리를 한다.
  3. 서브제로 처리를 한다.
  4. 뜨임 처리를 한다.
(정답률: 80%)
  • 용접 후 발생하는 잔류응력을 제거하기 위해서는 금속을 적절한 온도로 가열 후 서서히 냉각시키는 풀림(Annealing) 처리를 통해 내부 응력을 완화시켜야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 교류 아크용접기와 비교한 직류 아크용접기에 대한 설명중 옳지 못한 것은?

  1. 발전형 직류 아크용접기는 직류발전기이므로 완전한 직류전원이 얻어진다.
  2. 발전형 직류 아크용접기는 회전부에 고장이 나기 쉽고, 소음이 난다.
  3. 직류 용접기는 가격이, 교류 용접기 보다 저렴하다.
  4. 아크 안정성면에서 직류 용접기가 교류 용접기보다 우수하다.
(정답률: 65%)
  • 직류 아크용접기는 정류기나 발전기를 사용하므로 구조가 복잡하고 제작 비용이 높아 교류 용접기보다 가격이 비쌉니다.

    오답 노트
    발전형 직류 아크용접기는 직류발전기이므로 완전한 직류전원이 얻어진다: 맞는 설명
    발전형 직류 아크용접기는 회전부에 고장이 나기 쉽고, 소음이 난다: 맞는 설명
    아크 안정성면에서 직류 용접기가 교류 용접기보다 우수하다: 맞는 설명
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 스테인리스강의 분류에 속하지 않은 것은?

  1. 고장력강계
  2. 마르텐사이트계
  3. 오스테나이트계
  4. 페라이트계
(정답률: 70%)
  • 스테인리스강은 조직의 형태에 따라 크게 마르텐사이트계, 오스테나이트계, 페라이트계로 분류합니다. 고장력강계는 강도 중심의 강철 분류이며 스테인리스강의 조직 분류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 아세틸렌 가스에 관한 설명이다. 틀린 것은?

  1. 공기보다 가볍다.
  2. 고압산소가 없으면 연소하지 않는다.
  3. 탄소와 수소의 화합물이다.
  4. 카바이드와 물의 화학작용으로 발생한다.
(정답률: 73%)
  • 아세틸렌 가스는 가연성 가스로서 공기 중의 산소와 반응하여 연소하며, 반드시 고압산소가 있어야만 연소하는 것은 아닙니다.

    오답 노트
    공기보다 가볍다: 비중이 약 $0.9$로 공기보다 가벼움
    탄소와 수소의 화합물이다: 화학식 $C_{2}H_{2}$의 탄화수소임
    카바이드와 물의 화학작용으로 발생한다: 탄화칼슘($CaC_{2}$)과 물의 반응으로 생성됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 저수소계 용접봉은 사용시 충분한 건조가 되어야 한다. 가장 알맞는 건조 온도는?

  1. 150 - 200℃
  2. 200 - 250℃
  3. 300 - 350℃
  4. 400 - 450℃
(정답률: 78%)
  • 저수소계 용접봉은 피복제 내의 수분을 제거하여 용접 금속 내의 수소 함량을 낮춰야 지연 균열을 방지할 수 있습니다. 이를 위한 표준 건조 온도는 $300 \sim 350\text{℃}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 산소 수중 절단(underwater cutting)에 대한 설명 중 맞지 않는 것은?

  1. 침몰선의 해체,교량의 개조 등에 사용된다.
  2. 지상에서 보조용팁에 점화하여 수중에 들어간다.
  3. 수심이 얕은 곳에서는 수소 또는 프로판을 사용하고 깊은 곳에서는 아세틸렌가스를 많이 사용한다.
  4. 육지에서보다 예열불꽃을 크게 하고 절단 속도도 천천히 하여야 한다.
(정답률: 76%)
  • 수중 절단 시 아세틸렌가스는 수심이 깊어질수록 분해 폭발의 위험이 커지기 때문에 사용이 금지되며, 대신 수소나 프로판 가스를 주로 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. KSB 0052에서 표기되는 용접부의 모양이 아닌 것은?

  1. S형
  2. K형
  3. J형
  4. X형
(정답률: 74%)
  • KSB 0052 표준에서 규정하는 용접 홈 모양에는 K형, J형, X형, V형, U형 등이 포함되지만, S형은 표준 표기 모양에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 경납땜에 사용되는 용가재가 갖추어야 할 조건으로 잘못된것은?

  1. 모재와 친화력이 있어야 한다.
  2. 용융온도가 모재보다 낮고 유동성이 있어야 한다.
  3. 용융점에서 휘발성분이 함유되어 있어 빨리 응고해야 한다.
  4. 모재와 야금적 반응이 만족스러워야 한다.
(정답률: 75%)
  • 경납땜용 용가재는 모재 사이로 잘 흘러 들어가야 하므로 유동성이 좋아야 하며, 휘발성분이 함유되어 빨리 응고되는 성질은 오히려 결함을 유발하므로 피해야 할 조건입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 압력용기를 회전하면서 아래보기 자세로 용접하기에 적합치 않은 용접설비는?

  1. 스트롱 백(Strong back)
  2. 포지셔너(Positioner)
  3. 매니퓰레이터(Manipulator)
  4. 터닝롤러(Turning roller)
(정답률: 77%)
  • 스트롱 백은 용접 시 발생하는 변형을 방지하기 위해 일시적으로 부착하는 보강재이며, 모재를 회전시키거나 이동시키는 용접 설비가 아닙니다.

    오답 노트
    포지셔너, 매니퓰레이터, 터닝롤러: 모두 모재를 회전시키거나 위치를 제어하는 설비임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 용접기의 2차측 케이블의 구리선으로 사용되는 굵기는 몇 mm 인가?

  1. 0.2 - 0.5
  2. 0.7 - 1.0
  3. 1.1 - 1.5
  4. 1.6 - 2.0
(정답률: 47%)
  • 용접기 2차측 케이블에 사용되는 구리선의 표준 굵기는 $0.2 \sim 0.5$ mm입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의구분

21. E4313-AC-5-400은 연강용 피복아크 용접봉의 규격을 표시한 것 중 규격 설명이 잘못된 것은?

  1. E : 전기용접봉
  2. 43 : 용착금속의 최저인장강도
  3. 13 : 피복제의 계통
  4. 400 : 용접전류
(정답률: 79%)
  • 연강용 피복아크 용접봉 규격에서 마지막 숫자인 400은 용접전류가 아니라 용접봉의 길이를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 금속가공은 열간가공과 냉간가공으로 나누는 데 그 기준이 되는 것은?

  1. 재결정 온도
  2. 동소 변태점
  3. 풀림 온도
  4. 자기 변태점
(정답률: 66%)
  • 금속가공에서 재결정 온도보다 높은 온도에서 가공하면 열간가공, 재결정 온도보다 낮은 온도에서 가공하면 냉간가공으로 분류합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 교류 용접기에서 무부하전압 80V, 아크전압 30V, 아크전류 200A를 사용할 때 내부손실 4㎾라면 용접기의 효율은?

  1. 70%
  2. 40%
  3. 50%
  4. 60%
(정답률: 49%)
  • 용접기의 효율은 전체 입력 전력 대비 실제 아크 발생에 사용된 출력 전력의 비율로 계산합니다.
    ① [기본 공식] $\eta = \frac{P_{out}}{P_{out} + P_{loss}} \times 100$ 효율 = (출력 / (출력 + 손실)) × 100
    ② [숫자 대입] $\eta = \frac{30 \times 200}{(30 \times 200) + 4000} \times 100$
    ③ [최종 결과] $\eta = 60$ 따라서 효율은 $60\%$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 현재 비행기, 자동차, 철도차량 등의 제조에 널리 쓰이며 로보트에 의한 자동용접에 이용되고 있는 점용접(spot welding)의 3대 요소에 해당되지 않는 것은?

  1. 가압력
  2. 전극의 형상
  3. 전류의 세기
  4. 통전시간
(정답률: 75%)
  • 점용접의 품질을 결정하는 3대 핵심 요소는 가압력, 전류의 세기, 통전시간입니다. 전극의 형상은 용접 품질에 영향을 줄 수는 있으나 3대 기본 요소에는 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 피복아크용접에서 아크쏠림 방지대책 중 맞는 것은?

  1. 교류용접기로 하지말고 직류용접기로 할 것
  2. 아크길이를 다소 길게 할 것
  3. 접지점은 한 개만 연결 할 것
  4. 용접봉 끝을 아크쏠림 반대방향으로 기울일 것
(정답률: 80%)
  • 아크쏠림(Arc Blow) 현상이 발생했을 때, 용접봉의 끝을 아크가 쏠리는 반대 방향으로 적절히 기울여 조절하면 아크를 안정시킬 수 있습니다.

    오답 노트
    교류용접기: 직류보다 교류용접기를 사용하는 것이 아크쏠림 방지에 효과적임
    아크길이: 아크길이를 짧게 유지해야 쏠림 현상을 줄일 수 있음
    접지점: 접지점을 여러 곳으로 분산시키거나 위치를 변경하는 것이 유리함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 용접비드 끝에서 오목하게 패인 곳으로, 불순물과 편석이 발생하기 쉽고 냉각중에는 균열을 일으킬 가능성이 큰 것은?

  1. 스패터(spatter)
  2. 크레이터(crater)
  3. 자기쏠림
  4. 은점
(정답률: 84%)
  • 크레이터(crater)는 용접 종료 시 아크를 갑자기 끊을 때 용접비드 끝부분이 오목하게 패이는 현상입니다. 이 부위는 응력이 집중되고 불순물이 모이기 쉬워 균열 발생 가능성이 매우 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 알루미늄합금 중 두랄루민에 Cu, Mg, Mn를 증가시켜 항공기 구조재 및 리벳재료로 사용되는 것은?

  1. 신두랄루민
  2. 하이드로날륨
  3. Y합금
  4. 초두랄루민
(정답률: 56%)
  • 초두랄루민은 두랄루민의 성분인 $Cu$, $Mg$, $Mn$의 함량을 증가시켜 강도를 더욱 높인 합금으로, 주로 항공기 구조재 및 리벳 재료로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 침투탐상 검사에서 그 특징의 설명으로 틀린 것은?

  1. 시험방법이 간단하다.
  2. 제품의 크기, 형상 등에 제한을 받는다.
  3. 미세한 균열 탐상도 가능하다.
  4. 침투제가 오염되기 쉽다.
(정답률: 58%)
  • 침투탐상 검사는 침투액을 이용하여 표면 결함을 찾는 방법으로, 제품의 크기나 형상에 관계없이 적용이 가능하다는 것이 큰 장점입니다.

    오답 노트
    침투제 오염: 침투제가 오염되면 검출 능력이 떨어지므로 주의가 필요함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 지그(Jig)설계의 목적이 아닌 것은?

  1. 공정수가 늘어나고 생산능률이 향상된다.
  2. 제품의 정밀도가 증가한다.
  3. 경제적 생산이 가능하다.
  4. 불량이 적고 미숙련공도 작업이 용이하다.
(정답률: 81%)
  • 지그(Jig)는 가공 위치를 정확하게 결정하고 고정하여 생산성을 높이는 도구입니다. 따라서 공정수를 줄여 작업 시간을 단축하고 생산능률을 향상시키는 것이 목적이며, 공정수가 늘어난다는 설명은 지그 설계 목적에 어긋납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

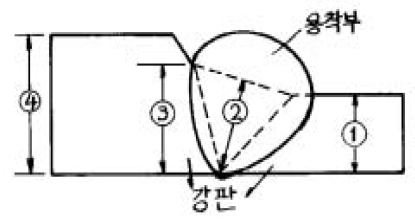

30. 그림과 같은 용접 이음강도 계산시 어느것을 기준으로 하여 계산하는가?

  1. 릿번
  2. 립번
  3. 림번
  4. 링번
(정답률: 66%)
  • 용접 이음강도를 계산할 때는 용접부의 유효 단면적을 기준으로 하며, 이때 기준이 되는 치수를 림번(Rim burn)이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 가공된 금속을 재 가열할 때 성질 및 조직변화의 순서, 즉 재 결정순서가 맞는 것은?

  1. 내부응력의 제거 → 연화 → 재결정 → 결정입자의 성장
  2. 연화 → 재결정 → 결정입자의 성장 → 내부응력의 제거
  3. 결정입자의 성장 → 연화 → 내부응력의 제거 → 재결정
  4. 재결정 → 결정입자의 성장 → 내부응력의 제거 → 연화
(정답률: 55%)
  • 냉간 가공된 금속을 재가열하면 에너지가 낮은 단계부터 높은 단계 순으로 변화하며, 내부응력의 제거 $\rightarrow$ 연화 $\rightarrow$ 재결정 $\rightarrow$ 결정입자의 성장 순으로 진행됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 피복 아크 용접에서 직류 정극성을 표시한 것은?

  1. DCRP에서는 용접봉(-)극, 모재(+)극
  2. DCSP에서는 용접봉(+)극, 모재(-)극
  3. DCSP에서는 용접봉(-)극, 모재(+)극
  4. AC에서는 용접봉(+)극, 모재(-)극
(정답률: 57%)
  • 직류 정극성(DCSP, Direct Current Straight Polarity)은 용접봉에 $-$극을, 모재에 $+$극을 연결하여 모재 쪽에 더 많은 열이 집중되게 하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 용접작업시 피닝(Peening)을 하는 가장 큰 이유는?

  1. 모재의 연성을 높인다.
  2. 급냉을 방지한다.
  3. 모재의 경도를 높인다.
  4. 잔류응력을 줄인다.
(정답률: 80%)
  • 피닝(Peening)은 용접 후 금속 표면을 망치 등으로 두드려 압축 응력을 가함으로써, 용접 과정에서 발생한 인장 잔류응력을 상쇄시켜 잔류응력을 줄이는 작업입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음은 아크 에어가우징(Arc air gouging)과 가스가우징을 비교한 작업 능률이다. 아크 에어가우징은?

  1. 작업 능률이 가스가우징과 대략 동일하다.
  2. 작업 능률이 가스가우징 보다 1.5배이다.
  3. 작업 능률이 가스가우징 보다 2 - 3배이다.
  4. 작업 능률이 가스가우징 보다 4 - 6배이다.
(정답률: 84%)
  • 아크 에어가우징은 가스가우징에 비해 제거 속도가 빠르고 효율적이어서, 일반적으로 작업 능률이 가스가우징보다 2-3배 정도 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 산소의 양이 적고, 아세틸렌의 양이 많은 상태를 아세틸렌과잉 불꽃이라고도 한다. 이 불꽃은 금속표면에 침탄작용을 일으키기 쉬운데, 그 명칭은?

  1. 중성불꽃
  2. 질화불꽃
  3. 산화불꽃
  4. 탄화불꽃
(정답률: 78%)
  • 아세틸렌과잉 불꽃은 산소보다 아세틸렌의 양이 많아 금속 표면에 탄소를 공급하는 침탄작용을 일으키며, 이를 탄화불꽃이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 아크용접 전원의 외부 특성으로 부하전류 증가시 단자 전압은 낮아지는 특성을 나타내며, 아크를 안정하게 유지시키는 특성은?

  1. 수하특성
  2. 정전압특성
  3. 동전류특성
  4. 역극성특성
(정답률: 72%)
  • 부하 전류가 증가함에 따라 단자 전압이 낮아지는 특성을 수하특성이라고 하며, 이는 아크 길이에 관계없이 전류를 일정하게 유지시켜 아크를 안정시키는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 피복아크 용접봉 중 저수소계 용접봉인 것은?

  1. E4301
  2. E4313
  3. E4316
  4. E4324
(정답률: 83%)
  • 피복아크 용접봉의 규격에서 E4316은 저수소계 용접봉에 해당하며, 이는 용접 금속 내의 수소 함량을 낮추어 저온 균열을 방지하는 특성이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 청동에 대한 설명 중 틀린 것은?

  1. 구리와 주석의 합금이다.
  2. 포금은 청동의 일종이다.
  3. 내식성이 나쁘다.
  4. 내마멸성이 좋다.
(정답률: 82%)
  • 청동은 구리와 주석의 합금으로, 내식성과 내마멸성이 매우 우수한 것이 특징입니다. 따라서 내식성이 나쁘다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 필릿용접 이음부의 루트 부분에 생기는 저온균열로 모재의 열팽창 및 수축에 의한 비틀림이 주원인이 되는 균열의 명칭은?

  1. 비드 밑 균열
  2. 루트 균열
  3. 힐 균열
  4. 병배 균열
(정답률: 63%)
  • 힐 균열은 필릿 용접부의 루트 부분에서 발생하며, 모재의 열팽창 및 수축으로 인한 비틀림 응력이 주원인이 되어 발생하는 저온 균열입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 플래시 용접기를 속도제어 방식에 따라 분류하였다. 틀린것은?

  1. 광학식 플래시 용접기
  2. 수동식 플래시 용접기
  3. 공기 가압식 플래시 용접기
  4. 유압식 플래시 용접기
(정답률: 47%)
  • 플래시 용접기의 속도제어 방식은 구동 장치의 동력원에 따라 수동식, 공기 가압식, 유압식 등으로 분류됩니다.

    오답 노트
    광학식 플래시 용접기: 속도제어 방식이 아닌 광학적 감지 방식에 해당하므로 분류가 틀렸습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의구분

41. 두꺼운 판을 용접하기 위해 AW 400 용접기가 설치되어 있다. 정격 사용률은 50[%] 이고, 280[A]의 전류로 작업할 때, 허용 사용률은 몇 [%] 인가?

  1. 72
  2. 82
  3. 92
  4. 102
(정답률: 49%)
  • 용접기의 정격 전류와 사용률의 관계는 반비례 관계에 있으며, 전류가 낮아지면 허용 사용률은 증가합니다.
    ① [기본 공식] $U_2 = U_1 \times (\frac{I_1}{I_2})^2$
    ② [숫자 대입] $U_2 = 50 \times (\frac{400}{280})^2$
    ③ [최종 결과] $U_2 = 102.04$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 내 균열성이 가장 좋은 용접봉은?

  1. 고산화 티탄계
  2. 저 수소계
  3. 고 셀룰로우스계
  4. 철분 산화티탄계
(정답률: 84%)
  • 저 수소계 용접봉은 용착 금속 내의 확산성 수소 함량을 극히 낮게 유지하여, 용접 후 냉각 과정에서 발생하는 수소 유입에 의한 저온 균열을 억제하는 능력이 가장 탁월합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 테르밋 용접에서 산화철과 알루미늄이 반응할때 생성되는 화학반응이 일어날 때의 온도는 다음 중 약 몇도(℃)나 되는가?

  1. 2000
  2. 2800
  3. 4000
  4. 5800
(정답률: 72%)
  • 테르밋 용접은 산화철과 알루미늄 분말의 격렬한 화학 반응을 이용하는 용접법으로, 이때 발생하는 반응열은 매우 높아 약 $2800^{\circ}C$에 달합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 피복 아크 용접봉의 피복 배합제 중 아크 안정제는?

  1. 탄산마그네슘
  2. 젤라틴
  3. 석회석(CaCO3)
  4. 망간
(정답률: 60%)
  • 피복 아크 용접봉의 피복제 중 석회석($CaCO_{3}$)은 아크를 안정시키고 슬래그 형성을 도와 용접 금속을 보호하는 아크 안정제 역할을 합니다.

    오답 노트
    탄산마그네슘: 아크 안정제보다는 주로 가스 발생제나 보조제로 사용됨
    젤라틴: 결합제 역할
    망간: 탈산제 역할
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 용접 후 변형을 교정하는 방법이 아닌 것은?

  1. 박판에 대한 점 수축법
  2. 형재에 대한 직선 수축법
  3. 가열 후 해머링 하는 방법
  4. 두꺼운 판에 대하여 냉각 후 가열하는 방법
(정답률: 60%)
  • 용접 변형 교정은 가열과 냉각의 수축력을 이용하는 것이 핵심입니다. 일반적으로 가열 후 급냉하거나 해머링을 통해 교정하며, 두꺼운 판의 경우 가열 후 냉각하는 순서가 기본이므로 냉각 후 가열하는 방법은 올바른 교정법이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 중에서 엔드탭(end tap)을 붙여서 시공해야 하는 용접법은?

  1. 심용접
  2. TIG 용접
  3. 서브머지드용접
  4. 아크 점용접
(정답률: 83%)
  • 서브머지드 용접은 용접부가 플럭스 속에 잠겨 있어 아크 시작 시 불안정할 수 있으므로, 아크를 안정적으로 시작하고 끝내기 위해 용접선 양 끝에 엔드탭(end tap)을 부착하여 시공합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 탄산가스 아크 용접 작업에서 용접 진행방향에 대한 토치 각도에 따라 전진법과 후진법이 구분되는 데, 전진법에 대해 설명한 것 중 틀린 것은?

  1. 토치각은 용접 진행 반대쪽으로 15∼20°로 유지한다.
  2. 용접선이 잘 보이므로 운봉을 정확하게 할 수 있다.
  3. 비드 높이 높고, 폭이 좁은 비드를 얻는다.
  4. 스패터가 비교적 많다.
(정답률: 75%)
  • 전진법은 토치가 용접 진행 방향으로 기울어져 있어 용융풀이 넓게 퍼지므로, 비드 높이가 낮고 폭이 넓은 비드가 형성되는 것이 특징입니다.

    오답 노트
    토치 각도: 진행 반대쪽으로 $15 \sim 20^{\circ}$ 유지하는 것이 맞음
    운봉: 용접선 시야 확보가 좋아 정확한 운봉 가능
    스패터: 후진법에 비해 스패터 발생량이 상대적으로 많음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 용접성(weldability) 시험법에 속하는 것은?

  1. 화학분석시험
  2. 부식시험
  3. 노치취성시험
  4. 파면시험
(정답률: 45%)
  • 용접성 시험은 용접 후의 기계적 성질이나 균열 민감도를 평가하는 시험으로, 노치취성시험은 재료의 취성 및 용접 후의 균열 저항성을 평가하는 대표적인 용접성 시험법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 알루미늄이 철강에 비하여 용접이 어려운 이유로서 옳지 못한 것은?

  1. 비열 및 열전도도가 크다.
  2. 용융점이 높다.
  3. 지나친 융해가 되기 쉽다.
  4. 팽창계수가 매우 크다.
(정답률: 61%)
  • 알루미늄은 철강에 비해 용융점이 매우 낮기 때문에 용접 시 지나친 융해가 일어나기 쉽습니다.

    오답 노트
    비열 및 열전도도 큼: 열 방산이 빨라 용접이 어려움
    지나친 융해: 낮은 융점으로 인해 발생
    팽창계수 큼: 열변형이 심해 용접이 어려움
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 용접 이음을 설계할 때의 주의사항 중 틀린 것은?

  1. 맞대기 용접에서는 뒷면 용접을 할 수 있도록 해서 용입부족이 없도록 한다.
  2. 용접 이음부가 한곳에 집중하지 않도록 설계 한다.
  3. 맞대기용접은 가급적 피하고 필릿 용접을 하도록 한다.
  4. 아래보기 용접을 많이 하도록 설계 한다.
(정답률: 81%)
  • 용접 설계 시 강도와 신뢰성이 높은 맞대기 용접을 우선적으로 고려하며, 필릿 용접은 보조적으로 사용하거나 필요 시에 적용하는 것이 원칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 인체에 전류가 흐르면서 심한 고통을 느끼는 최소 전류값은 몇 mA인가?

  1. 5
  2. 10
  3. 20
  4. 50
(정답률: 39%)
  • 인체에 전류가 흐를 때 통증을 느끼기 시작하는 최소 감지 전류는 일반적으로 $1\text{mA}$ 내외이며, 심한 고통을 느끼기 시작하는 전류값은 $10\text{mA}$ 정도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 각종 금속의 용접에서 서브머지드 아크 용접에 보통 사용되지 않는 재료는?

  1. 고니켈합금
  2. 저탄소강
  3. 주강
  4. 티탄
(정답률: 52%)
  • 티탄은 반응성이 매우 강한 금속으로, 대기 중의 산소나 질소와 쉽게 반응하므로 서브머지드 아크 용접과 같은 개방형 또는 플럭스 피복 방식보다는 고진공이나 불활성 가스 보호가 완벽한 특수 용접법을 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 용접부의 초음파 검사에 대한 특징 중 틀린 것은?

  1. 표면균열의 검출이 양호하다.
  2. 결함의 판두께 방향의 위치 추정이 용이하다.
  3. 탐상결과를 즉시 알 수 있으며 자동탐상이 가능하다.
  4. 검사물의 편면에서만 접촉이 가능하면 검사가 가능하다.
(정답률: 62%)
  • 초음파 탐상 검사는 내부 결함 검출에는 매우 유리하지만, 표면 근처의 결함이나 표면 균열을 검출하는 데는 사각지대가 발생하여 검출 능력이 떨어집니다.

    오답 노트
    판두께 방향 위치 추정: 초음파의 반사 시간을 통해 정확히 계산 가능
    즉시 확인 및 자동화: 실시간 파형 분석 및 자동 스캔 가능
    편면 접촉: 한쪽 면에서만 탐촉자를 접촉시켜도 반사파를 통해 검사 가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 중 국부 표면경화 처리법인 것은?

  1. 고주파 유도경화법
  2. 구상화 처리법
  3. 강인화 처리법
  4. 결정입자 처리법
(정답률: 57%)
  • 고주파 유도경화법은 고주파 전류를 이용하여 금속 표면만을 급속 가열한 후 냉각시켜 표면의 경도를 높이는 대표적인 국부 표면경화 처리법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 데이터로부터 통계량을 계산한 것 중 틀린 것은?

  1. 중앙값(Me) = 24.3
  2. 제곱합(S) = 7.59
  3. 시료분산(s2) = 8.988
  4. 범위(R) = 7.6
(정답률: 48%)
  • 제시된 데이터의 편차 제곱의 합(제곱합)을 계산하면 $7.59$가 아닌 다른 값이 도출됩니다.
    제곱합은 각 데이터에서 평균을 뺀 값의 제곱을 모두 더한 값입니다.
    $$\text{S} = \sum (x_i - \bar{x})^2$$
    $$\text{S} = \text{계산된 데이터의 합}$$
    $$\text{S} \neq 7.59$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 생산보전(PM:Productive Maintenance)의 내용에 속하지 않는 것은?

  1. 사후보전
  2. 안전보전
  3. 예방보전
  4. 개량보전
(정답률: 49%)
  • 생산보전(PM)의 4대 지주 보전 활동은 예방보전, 개량보전, 보전보전, 사후보전으로 구성됩니다. 안전보전은 생산보전의 직접적인 분류 체계에 속하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 중에서 작업자에 대한 심리적 영향을 가장 많이 주는 작업측정의 기법은?

  1. PTS법
  2. 워크 샘플링법
  3. WF법
  4. 스톱 워치법
(정답률: 56%)
  • 스톱 워치법은 분석자가 직접 작업자의 옆에서 시간을 측정하므로, 작업자가 감시받는다는 느낌을 받아 심리적 압박과 영향을 가장 많이 받게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 여력을 나타내는 식으로 가장 올바른 것은?

  1. 여력 = 1일 실동시간 × 1개월 실동시간 × 가동대수
(정답률: 66%)
  • 여력은 설비의 최대 능력 대비 사용되지 않고 남은 능력의 비율을 백분율로 나타낸 것입니다.
    $$\text{여력} = \frac{\text{능력} - \text{부하}}{\text{능력}} \times 100$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음 중 계량치 관리도는 어느 것인가?

  1. R 관리도
  2. nP 관리도
  3. C 관리도
  4. U 관리도
(정답률: 59%)
  • R 관리도는 범위(Range)를 이용하여 산포를 관리하는 대표적인 계량치 관리도입니다.

    오답 노트
    nP 관리도, C 관리도, U 관리도: 모두 불량수나 결점수를 세는 계수치 관리도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 로트별 검사에 대한 AQL 지표형 샘플링검사 방식은 어느 것인가?

  1. KS A ISO 2859-0
  2. KS A ISO 2859-1
  3. KS A ISO 2859-2
  4. KS A ISO 2859-3
(정답률: 56%)
  • 로트별 검사에서 AQL(합격품질수준) 지표형 샘플링 검사 방식의 표준은 KS A ISO 2859-1입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
