기계조립산업기사 필기 기출문제복원 (2005-03-20)

기계조립산업기사
(2005-03-20 기출문제)

목록

1과목: 기계가공법 및 안전관리

1. 다음 그림은 더브테일 홈 측정의 일부를 나타내고 있다. ℓ의 값은? (단, 측정핀의 지름은 8㎜, 홈의 각은 60°이다.)

  1. 8.832㎜
  2. 10.928㎜
  3. 12.619㎜
  4. 14.013㎜
(정답률: 알수없음)
  • 주어진 그림에서 측정핀과 홈의 각이 60°이므로, 이는 정삼각형의 한 변이라고 볼 수 있다. 따라서, 측정핀과 홈의 중심 사이의 거리는 정삼각형의 높이와 같다. 정삼각형의 높이는 한 변의 길이의 √3/2 배이므로, 측정핀과 홈의 중심 사이의 거리는 8 × √3/2 = 6.928 (≈ 6.93) 이다. 이 거리에 측정핀의 반지름 4㎜을 더한 값이 ℓ이므로, ℓ = 6.928 + 4 = 10.928 (≈ 10.93) 이다. 따라서, 정답은 "10.928㎜" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. KS규격의 안전색과 안전표지를 연결한 것 중 틀린 것은?

  1. 자주 - 방사능
  2. 빨강 - 고도의 위험
  3. 주황 - 항해, 항공의 보안시설
  4. 파랑 - 위생∙구호
(정답률: 알수없음)
  • KS규격에서 안전색과 안전표지를 연결한 것 중 "파랑 - 위생∙구호"는 틀린 것이다. 파란색은 일반적으로 안전색으로 사용되지만, 위생∙구호와 관련된 안전색은 초록색이다. 파란색은 주로 물과 관련된 안전표지에 사용되며, 예를 들어 세제 사용 시 주의사항을 안내하는 표지 등에 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 취성이 있는 재료를 큰 경사각의 바이트로 저속 절삭할 때 발생하는 일반적인 칩의 형태는?

  1. 유동형
  2. 전단형
  3. 균열형
  4. 압축형
(정답률: 알수없음)
  • 취성이 있는 재료를 큰 경사각의 바이트로 저속 절삭할 때, 칩은 일반적으로 균열형 형태를 띠게 됩니다. 이는 바이트가 재료를 절단하는 과정에서 발생하는 인장력과 압축력의 균형이 깨지면서 칩이 균열을 일으키기 때문입니다. 이러한 균열은 칩의 형태를 불규칙하게 만들어, 칩의 크기와 모양이 일정하지 않게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 일반적인 전동기류의 안전에 관한 설명으로 틀린 것은?

  1. 전동기에 습기가 있으면 건조시킨 다음 사용한다.
  2. 단락장치는 정위치로 확실히 돌려 놓는다.
  3. 권선형 전동기의 경우, 회전자의 슬립링(slip ring)섭동 부분에 주의한다.
  4. 전압이 규정값보다 떨어졌을 때에는 부하를 높이도록 한다.
(정답률: 알수없음)
  • "전압이 규정값보다 떨어졌을 때에는 부하를 높이도록 한다."는 틀린 설명입니다. 전압이 규정값보다 떨어졌을 때에는 오히려 부하를 줄이는 것이 안전합니다. 전압이 낮아지면 전동기의 회전 속도가 느려지고, 이는 전동기 내부에서 과열이 발생할 수 있기 때문입니다. 따라서 전압이 규정값보다 낮아지면 즉시 부하를 줄이고, 전기기기 전문가에게 상담해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 지름 40mm의 강봉을 선반에서 20m/min로 절삭할 경우 스핀들 회전수는 몇 rpm 인가?

  1. 약 159rpm
  2. 약 132rpm
  3. 약 212rpm
  4. 약 258rpm
(정답률: 알수없음)
  • 절삭속도 = 회전속도 × 원주
    원주 = 지름 × π
    따라서, 회전속도 = 절삭속도 ÷ (지름 × π)
    = 20 ÷ (40 × 3.14)
    ≈ 0.159
    따라서, 회전수 = 회전속도 × 60
    ≈ 9.54
    약 159rpm이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 밀링머신에서 테이블의 뒤틈(back lash) 제거장치는 어디에 설치하는가?

  1. 변속기어
  2. 테이블 이송나사
  3. 테이블 이송핸들
  4. 자동 이송레버
(정답률: 알수없음)
  • 테이블의 뒤틈(back lash) 제거장치는 테이블 이송나사에 설치됩니다. 이는 테이블의 이동 방향을 제어하는 나사로, 뒤틈이 발생할 수 있는 부분입니다. 따라서 이곳에 제거장치를 설치하여 정확한 이동을 보장할 수 있습니다. 다른 보기들은 테이블 이동과는 관련이 없는 부분들입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 공작물의 구멍깊이가 t=90mm, 드릴의 지름은 d=30mm, 이송량이 s=0.15mm/회전, 회전수는 n=270rpm, 드릴 끝 원뿔의 높이는 h=9mm 이라면 드릴의 절삭 소요시간 T는 얼마 정도 인가? (단, 드릴 날끝각은 118°이다.)

  1. 1.4 min
  2. 2.4 min
  3. 3.3 min
  4. 4.3 min
(정답률: 알수없음)
  • 드릴의 절삭 소요시간 T는 다음과 같이 구할 수 있다.

    1. 드릴이 구멍을 뚫는 길이 L을 구한다.
    L = t + h/tan(59°) ≈ 109.5mm

    2. 드릴이 회전하는 동안 이동하는 거리 D를 구한다.
    D = πd ≈ 94.2mm

    3. 드릴이 절삭하는 속도 V를 구한다.
    V = s × n × D ≈ 570.15mm/min

    4. 드릴의 절삭 소요시간 T를 구한다.
    T = L/V ≈ 0.192min ≈ 2.4min (소수점 셋째 자리에서 반올림)

    따라서, 정답은 "2.4 min"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 센터리스 연삭기의 장,단점에 대한 설명으로 옳은 것은?

  1. 장점 : 연삭여유가 작아도 된다.
  2. 장점 : 대형 중량물을 연삭한다.
  3. 단점 : 긴 축 재료의 연삭이 불가능하다.
  4. 단점 : 연속작업을 할 수 없고, 대량 생산에 부적합하다.
(정답률: 알수없음)
  • 센터리스 연삭기는 작은 연삭여유로도 정밀한 연삭이 가능하기 때문에 연삭여유가 작아도 된다는 장점이 있다. 이는 작은 부품의 연삭에 적합하며, 정밀한 연마가 필요한 산업에서 많이 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 퓨즈가 끊어졌을 경우, 안전조치 설명으로 틀린 것은?

  1. 퓨즈가 없을시 대용으로 구리철사를 끼워 넣는다.
  2. 고무장갑을 끼고 끊어진 퓨즈를 절연가능한 드라이버로 빼낸다.
  3. 전원스위치를 완전히 내리고 새 퓨즈를 끼워 넣는다.
  4. 잘 모르는 경우 전기에 대한 전문 지식을 가진 사람에게 부탁해서 수리한다.
(정답률: 알수없음)
  • "퓨즈가 없을시 대용으로 구리철사를 끼워 넣는다."는 올바른 안전조치가 아닙니다. 구리철사는 퓨즈의 역할을 대신할 수 없으며, 전기적으로 위험한 상황을 초래할 수 있습니다. 대신에 "전원스위치를 완전히 내리고 새 퓨즈를 끼워 넣는다."가 올바른 안전조치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 선반에서 길이가 긴 물체를 가공할 때 방진구를 사용하는데 일반적으로 지름의 몇배 이상일 때 사용하는가?

  1. 8배
  2. 10배
  3. 14배
  4. 20배
(정답률: 알수없음)
  • 방진구는 작업 중 발생하는 먼지나 조각 등의 미세한 입자가 작업자의 호흡기나 눈에 들어가는 것을 방지하기 위해 사용됩니다. 따라서 길이가 긴 물체를 가공할 때는 그만큼 미세한 입자가 많이 발생하므로 방진구의 지름도 크게 해야 합니다. 일반적으로 긴 물체를 가공할 때는 지름의 20배 이상의 방진구를 사용하는 것이 적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 삼선법에 의해 숫나사의 유효지름을 측정할 때, 사용되는 마이크로 미터는?

  1. 포인트 마이크로 미터
  2. 외측 마이크로 미터
  3. 나사 마이크로 미터
  4. 그루브 마이크로 미터
(정답률: 알수없음)
  • 삼선법은 나사의 외경을 측정하는 방법이므로, 외측 마이크로 미터가 사용됩니다. 포인트 마이크로 미터는 점의 위치를 측정하는데 사용되며, 나사 마이크로 미터는 내경을 측정하는데 사용됩니다. 그루브 마이크로 미터는 홈의 깊이를 측정하는데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 셰이퍼의 평균 절삭 속도를 나타낸 것이다. 옳은 것은? (단, n : 1분간 바이트의 왕복 횟수, L : 램의 행정 길이(mm), K : 바이트 1왕복에 대한 절삭 행정의 시간비, V : 절삭 속도(m/min))

(정답률: 알수없음)
  • 정답은 ""이다. 이유는 평균 절삭 속도(V)는 바이트 1왕복에 대한 절삭 행정의 길이(K)와 바이트의 왕복 횟수(n) 그리고 램의 행정 길이(L)에 의해 결정되기 때문이다. 따라서 이 모든 변수들이 곱해진 값인 ""이 평균 절삭 속도(V)를 나타내는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 숫돌의 입도를 표시할 때 메시(mesh) 의 수로 표시하는데 입도 100 이란?

  1. 1변 1인치 체에서 1변에 100개의 눈에 해당하는 수
  2. 1변 1인치 체에서 1평방인치에 100개의 눈에 해당하는 수
  3. 1변 1㎝인 체에서 1변에 100개의 눈에 해당하는 수
  4. 1변 1㎝에 100개의 눈에 해당하는 수
(정답률: 알수없음)
  • 숫돌의 입도를 표시할 때 메시(mesh)의 수는 해당 면적에 몇 개의 작은 구획이 들어가는지를 나타냅니다. 따라서 "1변 1인치 체에서 1변에 100개의 눈에 해당하는 수"는 1인치 체에서 한 변에 100개의 작은 구획이 들어가는 것을 의미합니다. 이는 숫돌의 입도가 작을수록 메시의 수가 많아지고, 입도가 클수록 메시의 수가 적어지는 것을 나타내는 지표입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 절삭작업에서 채터링(chattering)이 생기는 이유가 아닌 것은?

  1. 공작물의 길이가 짧을 때
  2. 바이트의 끝날이 불량할 때
  3. 절삭속도가 부적당할 때
  4. 공작물의 고정이 불량할 때
(정답률: 알수없음)
  • 공작물의 길이가 짧을 때는 채터링이 생기지 않는다. 채터링은 공작물과 바이트 사이의 진동으로 인해 발생하는데, 공작물의 길이가 짧으면 진동이 발생할 공간이 부족하기 때문이다. 따라서, "공작물의 길이가 짧을 때"는 채터링이 생기지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 브로칭머신에서 사용하는 일반적인 브로치의 종류가 아닌 것은?

  1. 날을 박은 브로치
  2. 일체로 된 브로치
  3. 전자식 브로치
  4. 조립식 브로치
(정답률: 알수없음)
  • 전자식 브로치는 일반적인 브로칭머신에서 사용되지 않습니다. 이유는 전자식 브로치는 전기적인 에너지를 이용하여 브로칭 작업을 수행하기 때문에, 전기적인 부품과 회로가 필요하며, 일반적인 브로칭머신에서는 이러한 부품과 회로를 지원하지 않기 때문입니다. 따라서 전자식 브로치는 특수한 목적으로 사용되며, 일반적인 브로칭 작업에는 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 연삭기에 연삭숫돌을 끼울 때 다음 중 어떤 숫돌을 택하는 것이 가장 적합한가?

  1. 두들겨서 탁한 소리가 나야 한다.
  2. 금이 가있어도 무방하다.
  3. 두들겨서 맑은 소리가 나야 한다.
  4. 지름이 작은 것이 좋다.
(정답률: 알수없음)
  • 연삭숫돌은 연삭기에서 회전하면서 작업을 수행하는데, 이때 숫돌의 균형이 깨지면 연삭 작업이 제대로 이루어지지 않을 수 있습니다. 따라서 숫돌의 균형을 맞추기 위해 두들겨서 소리를 들어보는 것이 중요합니다. "두들겨서 맑은 소리가 나야 한다"는 이유는 숫돌이 균형을 이루고 있기 때문에 연삭 작업이 원활하게 이루어질 수 있기 때문입니다. 다른 보기들은 숫돌의 균형과는 관련이 없는 요소들이므로 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 기계가공에서 절삭성능을 향상시키기 위한 절삭제의 작용으로 틀린 것은?

  1. 세척작용
  2. 윤활작용
  3. 냉각작용
  4. 밀폐작용
(정답률: 알수없음)
  • 정답은 "밀폐작용"입니다.

    절삭제란 기계가공에서 칼날이나 공구 등을 이용하여 불필요한 부분을 제거하는 작업을 말합니다. 이 작업을 통해 절삭성능을 향상시킬 수 있습니다.

    세척작용은 절삭제 후 생긴 작은 입자나 먼지 등을 제거하여 가공품의 표면을 깨끗하게 유지하는 작용입니다.

    윤활작용은 절삭 시 마찰을 줄여 기계의 수명을 연장하고 가공품의 표면을 부드럽게 만드는 작용입니다.

    냉각작용은 절삭 시 발생하는 열을 흡수하여 기계와 가공품을 보호하는 작용입니다.

    하지만 밀폐작용은 절삭과는 관련이 없습니다. 따라서 "밀폐작용"은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 인벌류우트곡선을 그리는 원리를 응용한 이의 절삭방법을 무엇이라고 하는가?

  1. 창성법
  2. 총형 커터에 의한 방법
  3. 형판에 의한 방법
  4. 래크 커터에의한 방법
(정답률: 알수없음)
  • 창성법은 인벌류우트곡선을 이용하여 물체를 절삭하는 방법으로, 물체의 모양을 따라 인벌류우트곡선을 그리고 이를 따라 절단하는 방식이다. 이 방법은 물체의 모양에 따라 자연스러운 곡선으로 절삭할 수 있어서 정확하고 아름다운 결과물을 얻을 수 있다. 따라서 창성법은 고급 절삭 기술 중 하나로 평가받고 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 선반 척(chuck)의 크기를 옳게 나타낸 것은?

  1. 조오의 수
  2. 척의 무게
  3. 척의 부피
  4. 척의 바깥 지름
(정답률: 알수없음)
  • 척의 크기를 나타내는 가장 적절한 지표는 척의 바깥 지름입니다. 이는 척이 회전하는 동안 가장 큰 지름을 나타내며, 기계 작업 시에 필요한 최대 작업 가능한 크기를 결정하는 중요한 요소입니다. 따라서 척의 바깥 지름이 옳은 크기를 나타내는 것입니다. "조오의 수", "척의 무게", "척의 부피"는 척의 크기를 나타내는 적절한 지표가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 전기화재시 사용되는 소화기 또는 소화재로서 가장 적합한 것은?

  1. 포말 소화기
  2. 분말 소화기
  3. 모래
  4. 물
(정답률: 알수없음)
  • 분말 소화기는 전기화재에 가장 적합한 소화기입니다. 이유는 전기화재는 전기적인 에너지로 인해 발생하는 화재로, 물을 사용하면 전기적인 충격을 받을 수 있기 때문입니다. 또한, 모래는 화재를 직접적으로 진압하지 못하고, 화재가 재발할 가능성이 높습니다. 반면, 분말 소화기는 화재를 직접적으로 진압할 수 있으며, 다양한 종류의 화재에 대응할 수 있기 때문에 전기화재에 가장 적합한 소화기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계설계 및 기계재료

21. 밀링작업에서 직접분할법에 의해 분할 할 수 없는 수는?

  1. 3등분
  2. 4등분
  3. 6등분
  4. 9등분
(정답률: 알수없음)
  • 밀링작업에서 직접분할법은 작업물을 일정한 크기로 분할하여 가공하는 방법이다. 이 때, 분할할 수 있는 크기는 작업물의 크기와 분할할 크기에 따라 달라진다. 예를 들어, 작업물의 길이가 12cm이고 3등분으로 분할하면 각각의 작업물은 4cm가 된다.

    하지만 9등분으로 분할하면 각각의 작업물은 1.33cm가 되는데, 이는 밀링작업에서 처리하기 어려운 크기이다. 따라서, 직접분할법에 의해 분할할 수 없는 수는 9등분이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 밀링 머신에 사용되는 부속장치가 아닌 것은?

  1. 슬로팅장치
  2. 분할대
  3. 면판
  4. 아버
(정답률: 알수없음)
  • 밀링 머신은 회전하는 칼날을 이용하여 작업물을 가공하는 기계로, 슬로팅장치는 회전하는 칼날을 이용하여 작업물에 슬롯을 만들어주는 부속장치이며, 분할대는 작업물을 정확하게 위치시켜주는 부속장치입니다. 반면에 면판은 밀링 머신에 사용되는 부속장치가 아니며, 작업물을 고정시키는 역할을 하는 것이 아니라, 작업물을 지지하는 역할을 하는 부속장치입니다. 따라서 면판은 밀링 머신에 사용되는 부속장치가 아닙니다. 마지막으로, "아버"는 밀링 머신에 사용되는 부속장치가 아닌 잘못된 표기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 가공의 정밀도에서 기하공차 기호에 해당하지 않는 것은?

  1. 진원도
  2. 평면도
  3. 진직도
  4. 타원도
(정답률: 알수없음)
  • 기하공차 기호는 가공의 정밀도를 나타내는데 사용되는데, 타원도는 기하공차 기호에 해당하지 않는다. 이는 타원도가 원과는 다른 형태를 가지기 때문이다. 기하공차 기호는 주로 직선, 평면, 원 등의 기하학적인 도형에 적용되는데, 타원도는 타원의 형태를 가지므로 이에 해당하지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 공작기계의 안내면의 단면으로 맞지 않는 것은?

  1. 산형
  2. 평형
  3. 더브테일형
  4. 원형
(정답률: 알수없음)
  • 원형은 안내면이 둥근 형태이기 때문에 다른 세 가지 형태인 산형, 평형, 더브테일형과는 달리 단면이 맞지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 고속도강 바이트로 주철 일감 재료를 절삭하려 할 때 가장 적당한 바이트의 옆면 경사각은?

  1. 16°
  2. 12°
  3. 8°
  4. 4°
(정답률: 알수없음)
  • 고속도강 바이트로 주철 일감을 절삭할 때는 바이트의 내구성과 내열성이 중요합니다. 이를 고려하여 바이트의 옆면 경사각은 12°가 가장 적당합니다. 이는 바이트가 일감을 절단할 때 적절한 절삭력을 유지하면서도 바이트의 내구성과 내열성을 유지할 수 있는 최적의 각도이기 때문입니다. 또한, 이 각도는 바이트의 날이 일감에 끼이지 않고 부드럽게 절삭할 수 있도록 해줍니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 일감표면에 약한 압력으로 숫돌을 눌러대고 일감에 회전운동과 이송을 주며 숫돌을 다듬질할 면에 따라 매우 작고 빠른 진동을 주어 가공하는 방법은?

  1. 슈퍼 피니싱
  2. 래핑
  3. 호닝
  4. 드레싱
(정답률: 82%)
  • 슈퍼 피니싱은 일감표면에 약한 압력으로 숫돌을 눌러대고 일감에 회전운동과 이송을 주며 숫돌을 다듬질할 면에 따라 매우 작고 빠른 진동을 주어 가공하는 방법이다. 따라서 이 방법은 매우 정밀하고 부드러운 마무리를 가능하게 하며, 특히 고정밀 부품의 가공에 많이 사용된다. 래핑, 호닝, 드레싱은 모두 다른 가공 방법이며, 슈퍼 피니싱과는 다른 특징을 가지고 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 55°의 센터 게이지라 함은 무엇에 사용하는 것인가?

  1. 미터 나사를 선반에서 절삭할 때에 나사산의 각도를 맞추는 게이지
  2. 휘트워드 나사를 선반에서 절삭할 때에 나사산의 각도를 맞추는 게이지
  3. 분도기 처럼 나사의 테이퍼를 측정하거나 검사할 때 사용하는 게이지
  4. 55°의 테이퍼를 측정하거나 미터나사를 검사할 때 사용하는 게이지
(정답률: 알수없음)
  • 정답은 "휘트워드 나사를 선반에서 절삭할 때에 나사산의 각도를 맞추는 게이지"입니다. 55°의 센터 게이지는 휘트워드 나사의 나사산 각도를 맞추기 위해 사용됩니다. 이 게이지를 사용하여 나사산의 각도를 정확하게 맞추면, 나사가 부드럽게 들어가고 나오며, 나사와 구멍 사이에 공기가 빠져나가지 않도록 밀착됩니다. 이는 공작기계에서 정밀한 작업을 수행하는 데 매우 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 피부의 대부분에 수포가 생길 때 화상의 정도는?

  1. 제 1도 화상
  2. 제 2도 화상
  3. 제 3도 화상
  4. 제 4도 화상
(정답률: 알수없음)
  • 피부에 수포가 생기는 것은 일반적으로 제 2도 화상일 때 발생합니다. 이는 피부의 상피층과 진피층이 손상을 입은 상태로, 통증과 붓기, 수포 등의 증상이 나타납니다. 제 1도 화상은 피부의 상피층만 손상을 입은 경미한 화상이며, 제 3도 화상은 피부의 모든 층이 손상을 입은 심각한 화상입니다. 제 4도 화상은 피부뿐만 아니라 근육, 뼈 등 깊은 부위까지 손상을 입은 매우 심각한 화상입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 절삭저항의 3분력에 속하지 않는 것은?

  1. 주분력
  2. 이송분력
  3. 배분력
  4. 상대분력
(정답률: 알수없음)
  • 절삭저항의 3분력은 주분력, 이송분력, 배분력으로 구성되어 있습니다. 이 중 상대분력은 절삭저항의 3분력에 속하지 않습니다. 이유는 상대분력은 물체의 상대적인 운동에 의해 발생하는 분력으로, 절삭저항과는 직접적인 관련이 없기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 한계게이지 측정 방식의 특징 설명 중 잘못된 것은?

  1. 합격, 불합격 판정을 쉽게 할 수 있다.
  2. 제품의 실제치수를 읽을 수가 없다.
  3. 대량 측정에 적합하다.
  4. 1개의 치수마다 4개의 게이지가 필요하다.
(정답률: 알수없음)
  • "1개의 치수마다 4개의 게이지가 필요하다."는 잘못된 설명이다. 한계게이지는 일반적으로 2개의 게이지로 측정이 가능하며, 3개 이상의 게이지를 사용하는 경우는 드물다. 따라서 1개의 치수마다 2개의 게이지가 필요하다는 것이 올바른 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 금속은 가열하면 팽창하고 냉각하면 수축한다. 단위 길이 에 대하여 1℃ 높아지는 데 따라 막대의 길이가 늘어나는 양을 선팽창계수라 하는데 다음 중 선팽창계수가 가장 작은 것은?

  1. Pb
  2. Mg
  3. Mo
  4. Zn
(정답률: 알수없음)
  • Mo가 선팽창계수가 가장 작은 이유는 Mo의 원자간 결합이 다른 원소들보다 더 강하고 밀도가 높기 때문이다. 이러한 이유로 Mo는 온도 변화에 더 잘 견디며, 길이 변화가 적기 때문에 선팽창계수가 가장 작다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 길이 130㎜의 스프링에 P ㎏f의 추를 달았더니 135㎜가 되었다. 추의 무게는 몇 ㎏f인가? (단, 스프링상수는 1.2 ㎏f/㎜ 이다.)

  1. 156
  2. 6
  3. 162
  4. 12
(정답률: 알수없음)
  • 스프링 상수는 1.2 ㎏f/㎜ 이므로, 스프링이 5㎜만큼 압축됐다는 것을 알 수 있다. 이때, 스프링에 달린 추의 무게는 5 * P ㎏f이다. 따라서, 130 + 5 = 135㎜가 되기 위해서는 5 * P ㎏f = 5㎜가 추가로 압축되어야 한다. 즉, P = 1㎏f이다. 따라서, 추의 무게는 5 * P = 5㎏f이다. 따라서, 정답은 "6"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 구리-니켈계 합금으로 Ni를 40-45% 함유하며 구리나 철과 쌍을 만들면 기전력이 크고 그 값이 온도 변화에 대체로 비례하므로 온도 측정용 열전쌍에 사용되는 합금은?

  1. 어드밴스(advance)
  2. 콘스탄탄(constantan)
  3. 하스텔로이(hastelloy)
  4. 인코넬(inconel)
(정답률: 알수없음)
  • 콘스탄탄(constantan) 합금은 구리-니켈계 합금으로 Ni를 40-45% 함유하며 구리나 철과 쌍을 만들면 기전력이 크고 그 값이 온도 변화에 대체로 비례하기 때문에 온도 측정용 열전쌍에 사용됩니다. 이 합금은 온도 변화에 따른 기전력 변화가 작아 안정적인 측정이 가능하며, 내식성과 내산성이 뛰어나기 때문에 화학 산업에서도 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 중 주석의 용융점을 나타낸 것은?

  1. 113℃
  2. 232℃
  3. 354℃
  4. 419℃
(정답률: 알수없음)
  • 정답은 "232℃"이다. 이유는 용융점이란 고체가 액체로 변하는 온도를 말하는데, 이 물질의 용융점이 232℃이기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 가열 또는 냉각에 의해서 일어나는 불균일한 소성변형과 외력에 의한 불균일한 소성변형 및 금속조직과 화학성분의 불균일로 인한 소성변형을 무엇이라고 하는가?

  1. 강도경화
  2. 응력원
  3. 변형률
  4. 잔류응력
(정답률: 알수없음)
  • 잔류응력은 금속이 가열 또는 냉각에 의해 일어나는 불균일한 소성변형과 외력에 의한 불균일한 소성변형 및 금속조직과 화학성분의 불균일로 인한 소성변형을 말합니다. 따라서, 다른 보기들인 "강도경화", "응력원", "변형률"은 소성변형과는 관련이 있지만, 잔류응력과는 직접적인 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 나사의 풀림을 방지하는 일반적인 방법이 아닌 것은?

  1. 와셔(washer)를 사용하는 방법
  2. 셀프로킹 너트(self-locking nut)에 의한 방법
  3. 로크너트(lock nut)에 의한 방법
  4. 터언 버클(turn buckle)에 의한 방법
(정답률: 알수없음)
  • 터언 버클은 나사의 풀림을 방지하는 것이 아니라, 긴 철사나 케이블 등을 조절하거나 긴장시키는 데 사용되는 도구이기 때문에 일반적인 나사의 풀림 방지 방법이 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 프와송의 수가 3.3 이면 프와송의 비는 얼마인가?

  1. 0.270
  2. 0.278
  3. 0.303
  4. 0.333
(정답률: 알수없음)
  • 프와송의 수가 3.3이라는 것은 프와송이 3.3g이라는 뜻입니다. 비는 두 수의 비율을 나타내는 것이므로, 프와송의 비는 3.3 대 10 이 됩니다. 이를 간단화하면 0.33 대 1 이 되고, 이는 소수로 나타내면 0.303이 됩니다. 따라서 정답은 "0.303"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 담금질 후 균열을 방지할 목적으로 Ms점 이하로 서냉시키는 항온열처리 방법을 무엇이라 하는가?

  1. 오스 템퍼(austemper)
  2. 마퀜칭(marquenching)
  3. 마템퍼(martemper)
  4. 오스퀜칭(Ausquenching)
(정답률: 알수없음)
  • 마퀜칭은 담금질 후 빠른 냉각을 통해 강도를 높이고 균열을 방지하기 위해 항온열처리하는 방법이다. 따라서 이 문제에서 정답은 마퀜칭이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 다음 중 마찰 브레이크가 아닌 것은?

  1. 블록 브레이크
  2. 폴 브레이크
  3. 원판 브레이크
  4. 밴드 브레이크
(정답률: 알수없음)
  • 정답은 "폴 브레이크"입니다. 폴 브레이크는 실제로는 존재하지 않는 브레이크 종류입니다. 다른 보기들은 모두 실제로 사용되는 브레이크 종류입니다. 블록 브레이크는 블록과 디스크를 사용하여 마찰력을 발생시키는 브레이크, 원판 브레이크는 회전하는 원판을 사용하여 마찰력을 발생시키는 브레이크, 밴드 브레이크는 밴드를 사용하여 마찰력을 발생시키는 브레이크입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. V 벨트는 쐐기작용의 원리로 마찰효과가 크게 되며 중간정도 거리의 전동에 많이 쓰인다. V 벨트를 평 벨트에 비교한 장점 설명으로 틀린 것은?

  1. 미끄럼이 적고 속비가 7 - 10 이다.
  2. 저속운전에 적합하다.
  3. 운전이 정숙하다.
  4. 짧은 거리의 운전이 가능하고 2 - 5m 까지 전동할 수 있다.
(정답률: 알수없음)
  • 정답: "짧은 거리의 운전이 가능하고 2 - 5m 까지 전동할 수 있다."

    V 벨트는 평 벨트보다 마찰효과가 크기 때문에 미끄럼이가 적고 속비가 높습니다. 또한, 운전이 정숙하고 저속운전에 적합하며, 중간정도 거리의 전동에 많이 사용됩니다. 따라서, 짧은 거리의 운전에도 적합하며 2-5m 까지 전동할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계제도 및 CNC 공작법

41. 유량 16 ㎣/s, 평균유속 4 ㎜/s 일때 적당한 관의 안지름은 약 ㎜ 인가?

  1. 40
  2. 4.0
  3. 22.6
  4. 2.26
(정답률: 알수없음)
  • 유량과 평균유속은 다음과 같은 관계식을 가집니다.

    유량 = 단면적 x 평균유속

    따라서, 단면적은 유량을 평균유속으로 나눈 값이 됩니다.

    단면적 = 유량 / 평균유속 = 16 / 4 = 4 (㎟)

    따라서, 적당한 관의 안지름은 해당 단면적을 가지는 원의 지름을 구하면 됩니다.

    안지름 = 2 x √(단면적 / π) = 2 x √(4 / 3.14) = 2.26 (㎜)

    따라서, 정답은 "2.26" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 알루미늄의 특성 설명으로 틀린 것은?

  1. 비중이 가벼운 금속에 속한다.
  2. 전기 및 열의 전도율이 좋다.
  3. 공기 중에서 Al2O3의 얇은 막이 생겨 내식성이 좋다.
  4. 산과 알칼리에 매우 강하다.
(정답률: 알수없음)
  • 알루미늄은 산과 알칼리에 매우 강하다는 설명이 틀린 것입니다. 알루미늄은 공기 중에서 Al2O3의 얇은 막이 생겨 내식성이 좋지만, 산과 알칼리에는 부식될 수 있습니다. 이는 알루미늄 산화물이 산과 알칼리에 용해되기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 중 일반적으로 도면의 표제란 위에 있는 부품란에 기입되어 있지 않은 것은?

  1. 수량
  2. 품번
  3. 품명
  4. 단가
(정답률: 알수없음)
  • 일반적으로 도면의 표제에는 부품의 수량, 품번, 품명이 포함되어 있지만, 단가는 포함되어 있지 않습니다. 이는 단가는 부품을 구매할 때마다 다르기 때문에 도면에 고정된 값으로 표시할 수 없기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

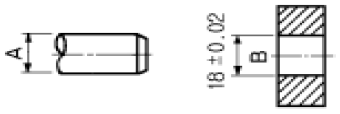

44. 보기와 같은 축 A와 부시 B의 끼워 맞춤에서 최소 틈새가 0.2mm이고, 축의 공차가 0.50mm일 때, 축 A의 최대치수와 최소 치수는?

  1. 최대 : 17.78mm, 최소 : 17.28mm
  2. 최대 : 18.02mm, 최소 : 17.52mm
  3. 최대 : 18.00mm, 최소 : 17.50mm
  4. 최대 : 18.28mm, 최소 : 17.78mm
(정답률: 알수없음)
  • 최소 틈새가 0.2mm이므로, 부시 B의 최소치수는 축 A의 최대치수보다 0.2mm 크거나 같아야 한다. 따라서, 축 A의 최대치수는 부시 B의 최소치수보다 0.2mm 작거나 같아야 한다.

    공차가 0.50mm이므로, 축 A의 최대치수는 17.78mm, 최소치수는 17.28mm이다.

    그러나 보기에서는 최대치수가 18.02mm, 18.00mm, 18.28mm인 경우가 있으므로, 이들은 부시 B와의 틈새가 0.2mm보다 크기 때문에 가능하지 않다. 따라서, 정답은 "최대 : 17.78mm, 최소 : 17.28mm"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 물체의 경사진 면을 나타내는데 가장 적합한 투상도는?

  1. 관용 투상도
  2. 보조 투상도
  3. 회전 투상도
  4. 부분 투상도
(정답률: 알수없음)
  • 보조 투상도는 물체의 경사진 면을 더욱 세밀하게 보여주기 때문에 가장 적합한 투상도입니다. 관용 투상도는 일반적인 시각에서 볼 때의 모습을 보여주는 것이고, 회전 투상도는 물체를 회전시켜서 보여주는 것이며, 부분 투상도는 물체의 일부분만을 보여주는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 핸들이나 바퀴 등의 암 및 리브, 훅, 축, 구조물의 부재등의 절단한 곳의 전, 후를 끊어서 그 사이에 회전 도시 단면도를 그릴 때 단면 외형을 나타내는 선은?

  1. 가는 실선
  2. 가상선
  3. 굵은 실선
  4. 1점 쇄선
(정답률: 알수없음)
  • 굵은 실선은 절단면의 실제 외형을 나타내기 때문입니다. 가는 실선은 보조선으로 사용되며, 가상선은 실제로 존재하지 않는 것을 나타내는 선이고, 1점 쇄선은 절단면에서 부재가 끊어진 부분을 나타내는 선입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 3각법에 의한 보기 투상도에 가장 적합한 입체도 형상는?

(정답률: 알수없음)
  • 보기 중에서 ""이 가장 적합한 입체도 형상이다. 이유는 3각법에 의한 보기 투상도에서 원형이 가장 잘 보이기 때문이다. ""은 구 형태로 원형이 가장 잘 보이며, 다른 보기들은 각도가 뾰족하거나 평면적인 형태로 원형이 제대로 보이지 않는다. 따라서 ""이 가장 적합한 입체도 형상이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 재료 기호 중 회주철품의 KS 기호는?

  1. FC
  2. DC
  3. GC
  4. SC
(정답률: 알수없음)
  • 회주철품의 KS 기호는 "GC"이다. KS 기호는 한국표준협회에서 제정한 국내 제품 안전 인증 마크로, GC는 가스용품 안전 인증을 의미한다. 따라서 회주철품은 가스용품으로 분류되며, GC 기호를 획득하였다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 분할핀의 호칭 지름은 다음 중 어느 것으로 나타내는가?

  1. 핀 구멍의 지름
  2. 분할핀의 한쪽의 지름
  3. 분할핀 머리부분의 지름
  4. 두개의 핀 재료를 합쳤을 때의 가상원의 지름
(정답률: 알수없음)
  • 정답은 "핀 구멍의 지름"이다. 분할핀은 구멍에 들어가는 핀이기 때문에, 호칭 지름은 핀 구멍의 지름을 나타낸다. 다른 보기들은 분할핀의 크기와는 관련이 없는 것들이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 표면상태를 나타낸 도면에서 2.5 가 나타내는 것은?

  1. 표면 거칠기의 상한치
  2. 표면 거칠기의 하한치
  3. 커트 오프(cut off) 값
  4. 표면정도 기호
(정답률: 알수없음)
  • 도면에서 2.5는 커트 오프(cut off) 값으로, 이는 표면의 거칠기를 측정하는 기준값이며, 이 값보다 작은 거칠기는 허용되지만, 이 값보다 큰 거칠기는 허용되지 않음을 나타냅니다. 따라서 이 값은 부품의 표면상태를 제어하는 중요한 요소 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 보기와 같은 제3각법으로 그린 정면도와 우측면도에 가장 적합한 평면도는?

(정답률: 알수없음)
  • 정면도와 우측면도를 보면, 물체의 전면과 우측면이 모두 보이고 있습니다. 따라서, 물체의 평면도는 전면과 우측면이 모두 보이는 ""가 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 스케치에 필요한 용구 중 간접 모양 뜨기에 가장 필요한 것은?

  1. 납선
  2. 반지름 게이지
  3. 광명단
  4. 내, 외측 퍼스
(정답률: 알수없음)
  • 간접 모양을 뜨기 위해서는 물체의 윤곽선을 정확하게 파악해야 합니다. 이때 납선은 물체의 윤곽선을 따라 가면서 연필로 그리는데 도움을 주는 용구입니다. 따라서 간접 모양 뜨기에 가장 필요한 것은 납선입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음 형상공차의 종류 별 기호 표시가 틀린 것은?

  1. 평면도 :
  2. 위치도 :
  3. 진원도 :
  4. 원통도 :
(정답률: 알수없음)
  • 정답은 "원통도 : " 이다.

    원통도에서는 직경 기호가 사용되어야 하지만, 위의 기호는 직경 기호가 아닌 반지름 기호이기 때문에 틀린 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 보기 입체도의 화살표 방향이 정면일 경우 평면도로 가장 적합한 것은?

(정답률: 알수없음)
  • 보기 중에서 ""가 가장 적합한 이유는, 이 화살표가 정면을 향하고 있기 때문에, 평면도에서도 정면을 향하도록 그릴 수 있기 때문입니다. 다른 보기들은 화살표가 다른 방향을 향하고 있어서, 평면도에서 그리기 어렵거나 혼란스러울 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. i =Ｉm sinωt 와 e = Em cosωt 의 위상차는?

  1. 0°
  2. 30°
  3. 60°
  4. 90°
(정답률: 알수없음)
  • i와 e는 각각 사인 함수와 코사인 함수이므로, 위상차는 90°이다. 이는 사인 함수와 코사인 함수가 서로 직교하는 성질 때문이다. 즉, 한 함수의 최댓값과 최솟값이 다른 함수의 영점과 일치하며, 이 때 두 함수의 위상차는 90°이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 소형 전동기의 과전류 보호에 사용되는 것으로서 약호 THR인 계전기는?

  1. 과전류계전기
  2. 열동계전기
  3. 과전압계전기
  4. 과속도계전기
(정답률: 알수없음)
  • THR은 Thermal Overload Relay의 약자로, 소형 전동기의 과전류 보호에 사용되는 계전기입니다. 이 계전기는 전류가 일정 수준 이상으로 상승하면 발생하는 열을 감지하여 전동기를 과열로부터 보호합니다. 따라서 THR은 열동계전기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 게이트 중 두 입력이 1과 0일 때, 1의 출력이 나오지 않는 것은?

  1. NOT 게이트
  2. OR 게이트
  3. NAND 게이트
  4. NOR 게이트
(정답률: 알수없음)
  • NOR 게이트는 두 입력이 모두 0일 때만 1의 출력이 나오기 때문에, 두 입력 중 하나가 1이면 1의 출력이 나옵니다. 따라서, 두 입력 중 하나가 1이고 다른 하나가 0일 때에도 1의 출력이 나오므로, NOR 게이트는 "두 입력이 1과 0일 때, 1의 출력이 나오지 않는 것"이 아닙니다. 따라서, 정답은 NOR 게이트가 아닌 "NOT 게이트", "OR 게이트", "NAND 게이트" 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 중 표준전지가 사용되는 곳으로 가장 적합한 곳은?

  1. 전위차계에 사용된다.
  2. 휘이트스토운 브리지의 전원으로 사용한다.
  3. 검류계의 감도 측정에 사용된다.
  4. 진공관 전압계의 전원으로 사용된다.
(정답률: 알수없음)
  • 전위차계는 전기적인 전위차를 측정하는데 사용되는 계기이며, 이를 위해 안정적인 전압을 공급해야 합니다. 따라서 표준전지가 사용되는 가장 적합한 곳은 "전위차계에 사용된다" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 3V의 기전력으로 300C의 전기량이 이동할 때 몇 Ｊ 의 일을 하는가?

  1. 150
  2. 300
  3. 600
  4. 900
(정답률: 알수없음)
  • 전기량은 전기력과 시간의 곱으로 나타낼 수 있습니다. 따라서 이 문제에서 전기량은 3V x 300C = 900J 입니다. 즉, 3V의 기전력으로 300C의 전기량이 이동할 때 900J의 일을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 그림과 같이 접속된 회로에서 콘덴서의 합성 정전용량은?

  1. C1 + C2
  2. C1 ⒡ C2
  3. 1/C1 + C2
  4. C1 × C2/C1 + C2
(정답률: 알수없음)
  • 콘덴서 C1과 C2가 직렬로 연결되어 있으므로 전하는 두 콘덴서를 모두 거쳐야 합니다. 따라서 전하의 총량은 C1과 C2의 합과 같습니다. 하지만 전압은 각 콘덴서에 비례하므로, C1과 C2의 합이 아닌 C1과 C2의 곱을 전압에 비례하는 정전용량으로 사용해야 합니다. 따라서 콘덴서의 합성 정전용량은 C1 × C2 / (C1 + C2)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
