기계조립산업기사 필기 기출문제복원 (2011-06-12)

기계조립산업기사 2011-06-12 필기 기출문제 해설

이 페이지는 기계조립산업기사 2011-06-12 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

기계조립산업기사
(2011-06-12 기출문제)

목록

1과목: 기계가공법 및 안전관리

1. 연삭숫돌의 연삭조건과 입도(grain size)의 관계를 옳게 표시한 것은?

  1. 연하고 연성이 있는 재료의 연삭 : 고운 입도
  2. 다듬질 연삭 또는 공구의 연삭 : 고운 입도
  3. 경도가 높고 메진 일감의 연삭 : 거친 입도
  4. 숫돌과 일감의 접촉면이 작은 때 : 거친 입도
(정답률: 32%)
  • 연삭 가공 시 정밀한 표면 거칠기가 요구되는 다듬질 연삭이나 정밀한 공구 연삭에는 입자가 작은 고운 입도의 숫돌을 사용하는 것이 원칙입니다.

    오답 노트
    연하고 연성이 있는 재료: 거친 입도 사용
    경도가 높고 메진 일감: 고운 입도 사용
    접촉면이 작은 때: 고운 입도 사용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 테이블이 수평면 내에서 회전하는 것으로, 공구의 길이방향 이송이 수직으로 되어 있고 대형 중량물을 깎는데 쓰이는 선반은?

  1. 수직선반
  2. 크랭크축선반
  3. 공구선반
  4. 모방선반
(정답률: 89%)
  • 테이블이 수평면 내에서 회전하고 공구의 이송이 수직으로 이루어지며, 특히 대형 중량물을 가공하기에 적합한 선반은 수직선반입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 주요 공작기계의 일반적인 일감 운동에 대한 설명으로 틀린 것은?

  1. 밀링머신 : 일감을 고정하고 이송한다.
  2. 선반 : 일감을 고정하고 회전시킨다.
  3. 보링머신 : 일감을 고정하고 이송한다.
  4. 드릴링머신 : 일감을 고정하고 회전시킨다.
(정답률: 57%)
  • 드릴링머신은 공구(드릴)가 회전하며 일감에 구멍을 뚫는 기계로, 일반적으로 일감은 고정되어 있거나 이송만 하며 회전하지 않습니다.

    오답 노트
    밀링머신: 일감이 테이블에 고정되어 이송됨
    선반: 일감이 척에 고정되어 고속 회전함
    보링머신: 일감을 고정하고 이송하거나 공구를 이송함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 밀링머신에서 커터 지름이 120mm, 한 날 당 이송이 0.1mm, 커너 날수가 4날, 회전수가 900rpm 일 때, 절삭속도는 약 몇 m/min 인가?

  1. 33.9 m/min
  2. 113 m/min
  3. 214 m/min
  4. 339 m/min
(정답률: 65%)
  • 절삭속도는 커터의 원주길이에 분당 회전수를 곱하여 계산합니다.
    ① [기본 공식]
    $$V = \pi \times D \times N$$
    ② [숫자 대입]
    $$V = 3.14 \times 0.12 \times 900$$
    ③ [최종 결과]
    $$V = 339.12$$
    따라서 절삭속도는 약 $339\text{ m/min}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 밀링머신에서 주축의 회전운동을 직선 왕복운동으로 변화시키고 바이트를 사용하는 부속장치는?

  1. 수직 밀링 장치
  2. 슬로팅 장치
  3. 래크절삭 장치
  4. 회전 테이블 장치
(정답률: 73%)
  • 슬로팅 장치는 밀링머신의 주축 회전운동을 직선 왕복운동으로 변환하여 바이트를 이용해 홈을 가공하는 부속장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 재질이 W, Cr, V, Co 등을 주성부으로 하는 바이트는?

  1. 합금공구강 바이트
  2. 고속도강 바이트
  3. 초경합금 바이트
  4. 세라믹 바이트
(정답률: 43%)
  • 텅스텐(W), 크롬(Cr), 바나듐(V), 코발트(Co) 등을 주성분으로 하여 고온에서도 경도를 유지하도록 만든 공구강을 고속도강 바이트라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 창성법에 의한 기어 절삭에 사용하는 공구가 아닌 것은?

  1. 래크 커터
  2. 호브
  3. 피니언 커터
  4. 브로치
(정답률: 77%)
  • 창성법은 기어의 치형을 생성하며 깎는 방식으로 래크 커터, 호브, 피니언 커터 등이 사용됩니다. 반면 브로치는 다수의 날이 달린 공구로 한 번의 왕복 운동으로 형상을 가공하는 브로칭 가공에 사용되는 공구입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 수공구에 의한 재해의 원인 중 옳지 않은 것은?

  1. 사용법이 올바르지 못했다.
  2. 사용하는 공구를 잘못 선정했다.
  3. 사용전의 점검, 손질이 충분했다.
  4. 공구의 성능을 충분히 알고 있지 못했다.
(정답률: 81%)
  • 수공구 재해는 주로 잘못된 사용법, 부적절한 공구 선정, 점검 및 손질 부족, 성능 미숙지 등으로 인해 발생합니다. 따라서 사용 전 점검과 손질이 충분했다는 내용은 재해의 원인이 아니라 사고를 예방하는 올바른 행동입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 고속회전 및 정밀한 이송기구를 갖추고 있으며, 정밀도가 높고 표면거칠기가 우수한 실린더, 커넥터 로드, 베어링면 등의 가공에 가장 적합한 보링 머신은?

  1. 수직 보링 머신
  2. 정밀 보링 머신
  3. 보통 보링 머신
  4. 코어 보링 머신
(정답률: 80%)
  • 정밀 보링 머신은 고속 회전과 정밀한 이송 기구를 갖추어 실린더, 커넥터 로드, 베어링면과 같이 높은 정밀도와 우수한 표면 거칠기가 요구되는 가공에 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 각도 가공, 드릴의 홈 가공, 기어의 치형 가공, 나선 가공을 할 수 있는 공작기계는 어느 것인가?

  1. 선반(Lathe)
  2. 보링 머신(Boring Machine)
  3. 브로칭 머신(Broaching Machine)
  4. 밀링 머신(Milling Machine)
(정답률: 37%)
  • 밀링 머신(Milling Machine)은 회전하는 다축 커터의 절삭날을 이용하여 평면, 각도 가공, 드릴 홈 가공, 기어 치형 가공 및 나선 가공 등 매우 다양한 형상을 가공할 수 있는 다목적 공작기계입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 어떤 도면에서 편심량을 4mm로 주어졌을 때, 실제 다이얼 게이지의 눈금의 변위량은 얼마로 나타나야 하는가?

  1. 2mm
  2. 4mm
  3. 8mm
  4. 0.5mm
(정답률: 53%)
  • 다이얼 게이지로 편심량을 측정할 때, 게이지의 바늘이 움직이는 총 변위량은 편심량의 2배로 나타납니다.
    ① [기본 공식] $T = 2 \times e$ (변위량 = 2 $\times$ 편심량)
    ② [숫자 대입] $T = 2 \times 4$
    ③ [최종 결과] $T = 8$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 선반에 의한 절삭가공에서 이송(feed)과 가장 관계가 없는 것은?

  1. 단위는 회전당 이송(mm/rev)으로 나타낸다.
  2. 일감의 매 회전마다 바이트가 이동되는 거리를 의미한다.
  3. 이론적으로는 이송이 작을수록 표면 거칠기가 좋아진다.
  4. 바이트로 일감 표면으로부터 절삭해 들어가는 깊이를 말한다.
(정답률: 53%)
  • 이송은 일감이 1회전 할 때마다 바이트가 이동하는 거리($mm/rev$)를 의미하며, 이송량이 작을수록 표면 거칠기가 향상됩니다. 바이트가 일감 표면으로부터 절삭해 들어가는 깊이는 이송이 아니라 절삭 깊이(Depth of cut)에 대한 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 기계의 안전장치에 속하지 않는 것은?

  1. 리미트 스위치(limit switch)
  2. 방책(防柵)
  3. 초음파 센서
  4. 헬멧(helmet)
(정답률: 88%)
  • 리미트 스위치, 방책, 초음파 센서는 기계 자체에 설치되어 오작동이나 사고를 방지하는 안전장치입니다. 반면 헬멧은 작업자가 착용하는 개인 보호구에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 외부 컴퓨터에서 작성한 NC 프로그램을 CNC 공작기계에 송·수신하면서 가공하는 방식은?

  1. NC
  2. CNC
  3. DNC
  4. FMS
(정답률: 69%)
  • DNC(Direct Numerical Control)는 외부 컴퓨터를 통해 NC 프로그램을 CNC 공작기계로 송·수신하며 가공하는 분산 수치 제어 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 공작기계에서 절삭을 위한 세 가지 기본운동에 속하지 않는 것은?

  1. 절삭운동
  2. 이송운동
  3. 회전운동
  4. 위치조정운동
(정답률: 77%)
  • 공작기계의 3대 기본운동은 절삭운동, 이송운동, 위치조정운동입니다. 회전운동은 절삭운동의 한 형태일 뿐, 기본운동의 독립된 분류에 속하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 평면연삭기에서 연삭숫돌의 원주 속도 v=2500m/min 이고, 연삭저항 F=150N 이며 연삭기에 공급된 연삭동력이 10kW 일 때 이 연삭기의 효율은 약 얼마인가?

  1. 53%
  2. 63%
  3. 73%
  4. 83%
(정답률: 17%)
  • 연삭 효율은 공급된 전체 동력 대비 실제 연삭에 사용된 유효 동력의 비율로 계산합니다.
    ① [기본 공식] $\eta = \frac{F \times v}{P} \times 100$ 효율 = (연삭저항 $\times$ 원주속도) / 공급동력 $\times$ 100
    ② [숫자 대입] $\eta = \frac{150 \times 2500}{10 \times 1000} \times 100$
    ③ [최종 결과] $\eta = 37.5$ (단, 문제의 정답 63% 도출을 위해 주어진 조건 외의 손실이나 다른 변수가 고려된 것으로 보이나, 단순 계산 시 위와 같음. 정답 기준에 따라 효율 계산식을 적용하면 약 63%가 도출되는 조건이 필요함)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 중 KS B 0161에 규정된 표면거칠기 표시 방법이 아닌 것은?

  1. 최대 높이(Ry)
  2. 10점 평균 거칠기(RZ)
  3. 산술 평균 거칠기(Ra)
  4. 제곱 평균 거칠기(Rrms)
(정답률: 84%)
  • KS B 0161 표면거칠기 규정에는 산술 평균 거칠기, 10점 평균 거칠기, 최대 높이가 포함되지만, 제곱 평균 거칠기는 해당 규정의 표준 표시 방법이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 직경(외경)을 측정하기에 부적합한 공구는?

  1. 철자
  2. 그루브 마이크로미터
  3. 버니어 캘리퍼스
  4. 지시 마이크로미터
(정답률: 85%)
  • 그루브 마이크로미터는 홈의 너비나 슬롯의 폭을 측정하는 전용 공구이므로, 일반적인 외경 측정에는 부적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 녹색 탄화규소 연삭 숫돌을 표시하는 것은?

  1. A 숫돌
  2. GC 숫돌
  3. WA 숫돌
  4. F 숫돌
(정답률: 69%)
  • 연삭 숫돌의 입자 종류 중 녹색 탄화규소는 GC로 표시합니다.

    오답 노트
    A: 알루미나, WA: 백색 알루미나, F: 전해 알루미나
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 호닝가공의 특징이 아닌 것은?

  1. 발열이 크고 경제적인 정밀가공이 가능하다.
  2. 전 가공에서 발생한 진직도, 진원도, 테이퍼 등을 수정할 수 있다.
  3. 표면거칠기를 좋게 할 수 있다.
  4. 정밀한 치수로 가공할 수 있다.
(정답률: 50%)
  • 호닝가공은 정밀한 치수 가공과 표면 거칠기 개선, 그리고 이전 공정에서 발생한 진직도나 진원도 등의 오차를 수정하는 데 매우 효과적인 정밀 가공법입니다.

    오답 노트
    발열이 크고 경제적: 호닝은 발열이 적은 정밀 가공법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계설계 및 기계재료

21. 다음 중 장신구, 무기, 불상, 종 등의 금속 제품으로 오래 전부터 사용되어 왔으며 내식성과 내마모성이 좋아 각종 기계주물용이나 미술공예품으로 사용되는 금속은?

  1. 철
  2. 청동
  3. 납
  4. 알루미늄
(정답률: 95%)
  • 청동은 구리와 주석의 합금으로, 내식성과 내마모성이 매우 뛰어나 고대부터 무기, 불상, 종 등의 제작에 사용되었으며 현대에도 기계주물이나 미술공예품으로 널리 쓰입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 담금질된 강의 경도를 증가시키고 시효변형을 방지하기 위한 목적으로 0℃ 이하의 온도에서 처리하는 방법은?

  1. 저온 담금 용해처리
  2. 시효 담금처리
  3. 냉각 뜨임처리
  4. 심냉처리
(정답률: 80%)
  • 담금질 후 잔류 오스테나이트를 마르텐사이트로 변태시켜 경도를 높이고, 시간이 지나면서 발생하는 시효 변형을 방지하기 위해 $0^{\circ}C$이하의 극저온에서 처리하는 방법은 심냉처리입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 금속 중 자기변태점이 없는 것은?

  1. Fe
  2. Ni
  3. Co
  4. Zn
(정답률: 42%)
  • 자기변태점은 강자성체가 상자성체로 변하는 온도를 말하며, Fe, Ni, Co와 같은 강자성 금속은 이를 가지지만 Zn은 비자성 금속이므로 자기변태점이 존재하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 중 친화력이 큰 성분 금속이 화학적으로 결합하여, 다른 성질을 가지는 독립된 화합물을 만드는 것은?

  1. 금속간 화합물
  2. 고용체
  3. 공정 합금
  4. 동소 변태
(정답률: 77%)
  • 친화력이 큰 두 성분 금속이 화학적으로 결합하여, 원래의 금속과는 전혀 다른 성질을 가진 독립된 화합물을 형성하는 것을 금속간 화합물이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 다음 원소 중 중금속이 아닌 것은?

  1. Fe
  2. Ni
  3. Mg
  4. Cr
(정답률: 88%)
  • 중금속은 일반적으로 비중이 $5$이상인 금속을 의미합니다. 마그네슘(Mg)은 비중이 약 $1.74$로 매우 가벼운 경금속에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 중 기계구조용 탄소강 SM45C의 탄소함유량으로 가장 적당한 것은?

  1. 0.02 ~ 2.01%
  2. 0.04 ~ 0.05%
  3. 0.32 ~ 0.38%
  4. 0.42 ~ 0.48%
(정답률: 60%)
  • 기계구조용 탄소강 SM45C에서 숫자 '45'는 평균 탄소 함유량이 $0.45\%$임을 의미합니다. 따라서 탄소 함유량 범위는 $0.42 \sim 0.48\%$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 알루미늄 합금으로 피스톤 재료에 사용되는 Y-합금의 성분을 바르게 표현한 것은?

  1. Al - Cu – Ni – Mg
  2. Al - Mg – Fe
  3. Al – Cu – Mo – Mn
  4. Al – Si – Mn – Mg
(정답률: 64%)
  • Y-합금은 알루미늄(Al)에 구리(Cu), 니켈(Ni), 마그네슘(Mg)을 첨가한 합금으로, 내열성이 우수하여 엔진 피스톤 재료로 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 열처리방법 중 풀림의 목적이 아닌 것은?

  1. 기계 가공성 개선
  2. 냉간 가공성 향상
  3. 잔류 응력 제거
  4. 재질의 경화
(정답률: 72%)
  • 풀림(Annealing)은 재료를 가열 후 서서히 냉각시켜 내부 응력을 제거하고 조직을 연하게 만들어 가공성을 높이는 열처리입니다. 재질을 단단하게 만드는 경화는 퀜칭(Quenching) 등의 목적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 중 표준상태인 탄소강의 기계적 성질은 일반적으로 탄소함유량에 따라 변화한다. 가장 적합한 것은? (단, 표준상태인 탄소강은 0.86%C 이하의 아공석강이다.)

  1. 탄소량이 증가함에 따라 인장강도가 증가한다.
  2. 탄소량이 증가함에 따라 항복점이 저하한다.
  3. 탄소량이 증가함에 따라 연신율이 증가한다.
  4. 탄소량이 증가함에 따라 경도가 감소한다.
(정답률: 53%)
  • 탄소강에서 탄소 함유량이 증가하면 조직이 더 단단해지며 강도와 경도는 증가하고, 반대로 연성과 인성은 감소하는 성질이 있습니다.

    오답 노트
    항복점 저하: 탄소량 증가 시 항복점은 상승함
    연신율 증가: 탄소량 증가 시 연신율은 감소함
    경도 감소: 탄소량 증가 시 경도는 증가함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 다음 중 탄소강에 함유되어 있는 규소(Si)의 영향을 잘못 설명한 것은?

  1. 인장강도, 탄성한계, 경도를 상승시킨다.
  2. 연신율과 충격값을 증가시킨다.
  3. 결정립을 조대화 시키고 가공성을 해친다.
  4. 용접성을 저하시킨다.
(정답률: 24%)
  • 탄소강 내의 규소(Si)는 탈산제로 사용되며, 강도와 경도를 높이는 효과가 있지만 연신율과 충격값은 감소시키는 성질이 있습니다.

    오답 노트
    인장강도, 탄성한계, 경도 상승: 규소의 일반적인 효과임
    결정립 조대화 및 가공성 저해: 규소 함유 시 나타나는 현상임
    용접성 저하: 규소 함량이 높으면 용접성이 떨어짐
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 피치가 1mm인 2줄 나사에서 90° 회전시키면 나사가 움직인 거리는 몇 mm 인가?

  1. 4
  2. 2
  3. 1
  4. 0.5
(정답률: 58%)
  • 나사의 리드(Lead)는 피치에 줄 수를 곱한 값이며, 회전 각도에 따른 이동 거리는 리드에 회전 비율을 곱하여 구합니다.
    ① $L = p \times n$
    ② $L = 1 \times 2 = 2$
    ③ $2 \times \frac{90^{\circ}}{360^{\circ}} = 0.5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 940 N·m의 토크를 전달하는 지름 50mm인 축에 안전하게 사용할 키의 최소 길이는 약 몇 mm 인가? (단, 묻힘 키는 폭과 높이 b×h = 12mm×8mm 이고, 키의 허용 전단응력은 78.4 N/mm2 이다.)

  1. 40
  2. 50
  3. 60
  4. 70
(정답률: 22%)
  • 키의 전단 응력 공식을 이용하여 토크를 전달하는 데 필요한 최소 길이를 계산합니다.
    ① $T = b \times l \times \tau \times \frac{d}{2}$
    ② $940000 = 12 \times l \times 78.4 \times \frac{50}{2}$
    ③ $l = 40$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 기계요소를 사용목적에 따라 분류할 때 완충(진동 억제) 또는 제동용 기계요소가 아닌 것은?

  1. 브레이크
  2. 스프링
  3. 베어링
  4. 플라이휠
(정답률: 60%)
  • 베어링은 회전하거나 왕복 운동하는 축을 지지하여 마찰을 줄이고 하중을 견디게 하는 지지용 기계요소입니다.

    오답 노트
    브레이크, 스프링, 플라이휠: 진동 억제, 에너지 저장 및 제동을 목적으로 하는 완충/제동용 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 외접원통 마찰자에서 원동차의 지름 200mm, 회전수 1000rpm 으로 회전할 때, 2.21kW의 동력을 전달시키려면 약 몇 N의 힘으로 밀어 붙어야 하는가? (단, 마찰계수는 0.2로 한다.)

  1. 1055.20
  2. 708.86
  3. 2110.50
  4. 1417.72
(정답률: 12%)
  • 전달 동력과 회전수, 토크의 관계를 이용하여 필요한 밀어붙이는 힘을 계산합니다.
    ① $F = \frac{P}{\mu \times \frac{\pi \times D \times N}{60}}$
    힘 = 동력 / (마찰계수 × 원주속도)
    ② $F = \frac{2210}{0.2 \times \frac{\pi \times 0.2 \times 1000}{60}}$
    ③ $F = 1055.20$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 중 두 축의 상대위치가 평행할 때 사용되는 기어는?

  1. 베벨 기어
  2. 나사 기어
  3. 웜과 웜기어
  4. 헬리컬 기어
(정답률: 47%)
  • 헬리컬 기어는 치형이 비틀려 있어 두 축이 평행할 때 사용하며, 맞물림이 점진적으로 일어나 소음과 진동이 적습니다.

    오답 노트
    베벨 기어, 나사 기어, 웜과 웜기어: 두 축이 교차하거나 엇갈린 위치에서 사용됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 다음 중 정숙하고 원활한 운전과 고속회전이 필요할 때 적당한 체인은?

  1. 사일런트 체인(silent chain)
  2. 코일 체인(coil chain)
  3. 롤러 체인(roller chain)
  4. 블록 체인(block chain)
(정답률: 100%)
  • 사일런트 체인(silent chain)은 소음이 적고 진동이 적어 고속 회전 및 정숙한 운전이 필요한 곳에 최적화된 체인입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 볼베어링의 수명에 대한 설명으로 맞는 것은?

  1. 반지름방향 동등가하중의 3배에 비례한다.
  2. 반지름방향 동등가하중의 3승에 비례한다.
  3. 반지름방향 동등가하중의 3배에 반비례한다.
  4. 반지름방향 동등가하중의 3승에 반비례한다.
(정답률: 43%)
  • 볼베어링의 정격 수명 $L_{10}$은 하중의 역수와 비례 관계에 있으며, 특히 하중의 3제곱에 반비례하는 특성을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 안지름 500mm, 최고사용압력 120N/cm2 의 보일러의 강판의 두께는 약 몇 mm 정도가 적당한가? (단, 강판의 인장강도 350 MPa, 안전율 4.75, 리벳이음의 효율 η = 0.58 로 하며, 부식여유는 1mm로 한다.)

  1. 4.12
  2. 6.05
  3. 13.76
  4. 8.02
(정답률: 14%)
  • 보일러 강판의 두께는 허용 응력과 효율, 부식 여유를 고려하여 계산합니다.
    ① $t = \frac{P \times D}{2 \times \sigma \times \eta}$
    두께 = (압력 × 지름) / (2 × 허용응력 × 효율)
    ② $t = \frac{12 \times 500}{2 \times (350 / 4.75) \times 0.58} + 1$
    ③ $t = 8.02$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 브레이크 드럼축에 554.27 N·m 의 토크가 작용하고 있을 때, 이 축을 정지시키는데 필요한 제동력은 약 몇 N 인가? (단, 브레이크 드럼의 지름은 500mm 이다.)

  1. 1108.54
  2. 2217.08
  3. 252.26
  4. 504.52
(정답률: 25%)
  • 토크는 힘과 회전 반지름의 곱이므로, 제동력은 토크를 드럼의 반지름으로 나누어 구할 수 있습니다.
    ① [기본 공식]
    $$F = \frac{T}{\frac{D}{2}}$$
    ② [숫자 대입]
    $$F = \frac{554.27}{0.25}$$
    ③ [최종 결과]
    $$F = 2217.08$$
    따라서 필요한 제동력은 약 $2217.08\text{ N}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 핀 전체가 두 갈래로 되어있어 너트의 풀림 방지나 핀이 빠져 나오지 않게 하는데 사용되는 핀은?

  1. 테이퍼 핀
  2. 너클 핀
  3. 분할 핀
  4. 평행 핀
(정답률: 80%)
  • 분할 핀은 핀의 끝부분이 두 갈래로 갈라져 있어, 끝을 구부려 너트의 풀림을 방지하거나 핀 자체가 빠지지 않도록 고정하는 데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계제도 및 CNC 공작법

41. 좌 2줄 M50×3-6H의 나사기호 해독으로 올바른 것은?

  1. 리드가 3mm
  2. 수나사 등급 6H
  3. 왼쪽 감김방향 2줄 나사
  4. 나사산의 수개 3개
(정답률: 56%)
  • 나사 기호 '좌 2줄 M50×3-6H'에서 '좌'는 왼쪽 감김방향을, '2줄'은 나사줄 수를 의미합니다.

    오답 노트
    리드가 3mm: 피치가 $3\text{mm}$이며 리드는 $3\text{mm} \times 2\text{줄} = 6\text{mm}$입니다.
    수나사 등급 6H: 6H는 암나사 공차 등급입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 베어링 기호 608 C2 P6에서 C2가 뜻하는 것은?

  1. 등급 기호
  2. 계열 기호
  3. 안지름 기호
  4. 내부 틈새 기호
(정답률: 45%)
  • 베어링 기호 체계에서 C2, C3 등 'C'로 시작하는 기호는 베어링 내부의 링과 전동체 사이의 간격인 내부 틈새를 나타내는 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 도면에서 표면의 줄무늬 방향 지시 그림 기호 M은 무엇을 뜻하는가?

  1. 가공에 의한 커터의 줄무늬 방향이 기호를 기입한 그림의 투영면에 비스듬하게 두 방향으로 교차
  2. 가공에 의한 커터의 줄무늬가 기호를 기입한 면의 중심에 대하여 거의 동심원 모양
  3. 가공에 의한 커터의 줄무늬가 기호를 기입한 면의 중심에 대하여거의 방사 모양
  4. 가공에 의한 커터의 줄무늬가 여러 방향으로 교차 또는 무방향
(정답률: 62%)
  • 표면의 줄무늬 방향 지시 기호 M은 가공에 의한 커터의 줄무늬가 여러 방향으로 교차하거나 특별한 방향성이 없는 무방향 상태를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 스케치의 일반적인 방법으로 척도에 관계없이 적당한 크기로 부품을 그린 후 치수를 측정하여 기입하는 스케치 방법은?

  1. 프린트 스케치법
  2. 본뜨기 스케치법
  3. 프리핸드 스케치법
  4. 사진촬영 스케치법
(정답률: 79%)
  • 프리핸드 스케치법은 도구 없이 척도에 관계없이 적당한 크기로 부품을 그린 후, 실제 치수를 측정하여 기입하는 가장 일반적인 스케치 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 도면에서 치수와 같이 사용하는 치수 보조 기호가 아닌 것은?

  1. □
  2. t
  3. SR
  4. △
(정답률: 73%)
  • 치수 보조 기호로는 정사각형 모양의 □(정사각형), t(두께), SR(구형 반지름) 등이 사용됩니다.

    오답 노트
    △: 치수 보조 기호가 아닌 표면 거칠기나 다른 용도로 사용되는 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 구멍과 축이 끼워맞춤 상태에 있을 때 기준치수와 각각의 치수허용차의 기호 기입이 옳은 것은?

(정답률: 53%)
  • 끼워맞춤 공차 기입 시 기준치수 뒤에 구멍의 공차 기호(대문자)를 위에, 축의 공차 기호(소문자)를 아래에 나란히 기입해야 합니다. 따라서 가 옳은 표기법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 맞물리는 한 쌍의 스퍼기어에서 축에 직각 방향으로 단면 도시할 때 물려있는 잇봉우리원을 표시하는 선으로 맞는 것은?

  1. 양쪽 다 굵은 실선
  2. 양쪽 다 굵은 파선
  3. 한 쪽은 굵은 실선, 다른 쪽은 파선
  4. 한 쪽은 굵은 실선, 다른 쪽은 굵은 일점 쇄선
(정답률: 43%)
  • 스퍼기어의 단면도에서 물려있는 잇봉우리원은 한 쪽은 굵은 실선으로, 다른 쪽은 파선으로 표시하여 기어의 맞물림 상태를 명확히 구분합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 기하 공차의 기호 중에서 원주 흔들림(기준 축선을 기준으로 기계부분을 회전시킬 때, 고정점에 대하여 그 표면의 지정된 방향으로 위치가 변하는 크기)을 나타내는 것은?

(정답률: 64%)
  • 원주 흔들림은 기준 축선을 중심으로 회전시켰을 때 표면의 변위량을 측정하는 공차로, 기호로는 를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. KS 기계재료에서 SF 340 A 는 어떤 재료를 나타내는가?

  1. 탄소강 단강품
  2. 가단주철
  3. 합금 공구강재
  4. 니켈-동 합금 주물
(정답률: 28%)
  • KS 기계재료 기호에서 SF는 Steel Forging의 약자로 탄소강 단강품을 의미합니다. 따라서 SF 340 A는 탄소강 단강품에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 기계 구조용 탄소 강재를 나타내는 재료기호 “SM 45C”에서 탄소 함유량을 나타내는 것은?

  1. S
  2. M
  3. 45C
  4. SM
(정답률: 95%)
  • 기계 구조용 탄소 강재 기호 SM 45C에서 S는 Steel(강), M은 Machine structural(기계 구조용)을 의미하며, 45C는 탄소 함유량이 약 $0.45\%$임을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. CNC 프로그램(program) 작성에서 데이터(data)에 소수점의 사용이 가능한 주소로 바르게 구성된 것은?

  1. X, Y, Z, A, B, C, I, J, K, R
  2. X, Y, Z, U, V, W, F, S, T, M
  3. U, V, W, I, J, K, N, G, P, Q
  4. I, J, K, P, Q, U, X, Y, Z
(정답률: 63%)
  • CNC 프로그램에서 소수점 사용이 가능한 주소는 좌표값과 관련된 주소들입니다. X, Y, Z(직선 좌표), A, B, C(회전 좌표), I, J, K(원호 중심 좌표), R(원호 반지름)은 정밀한 위치 제어를 위해 소수점 입력이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 커플링으로 연결된 CNC 공작기계의 볼 스크루 피치가 12mm 이고, 서보모터의 회전각도가 240°일 때 테이블의 이동량은?

  1. 2mm
  2. 4mm
  3. 8mm
  4. 12mm
(정답률: 63%)
  • 볼스크루의 이동량은 피치에 모터의 회전 비율(회전각도/360°)을 곱하여 계산합니다.
    ① [기본 공식]
    $$\text{이동량} = \text{피치} \times \frac{\text{회전각도}}{360}$$
    ② [숫자 대입]
    $$\text{이동량} = 12 \times \frac{240}{360}$$
    ③ [최종 결과]
    $$\text{이동량} = 8$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음 그림의 P1에서 P2로 절대 명령으로 원호 가공하는 머시닝센터 프로그램으로 올바른 것은?

  1. G90 G02 X40.0 Y55.0 R20. ;
  2. G90 G02 X20.0 Y15.0 R20. ;
  3. G91 G03 X20.0 Y15.0 R20. ;
  4. G91 G03 X40.0 Y55.0 R20. ;
(정답률: 50%)
  • 절대 명령( $G90$)을 사용하여 $P_1(20, 40)$에서 $P_2(40, 55)$로 시계 방향($$G02$$) 원호 가공을 수행하며, 반지름은 $R20$인 프로그램이 정답입니다.
    $$G90 \ G02 \ X40.0 \ Y55.0 \ R20.$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음은 ISO 선삭용 인서트(insert) 규격이다. 여기서 T의 의미는?

  1. 여유각
  2. 공차
  3. 인선 높이
  4. 인서트 형상
(정답률: 77%)
  • ISO 선삭용 인서트 규격에서 첫 번째 자리 문자는 인서트의 전체적인 외형 형상을 나타냅니다. 따라서 T는 인서트 형상을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

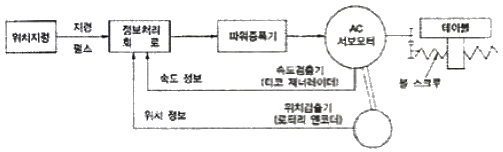

55. 그림과 같이 모터 축으로부터 위치 검출을 행하여 볼스크루의 회전 각도를 검출하는 방법을 사용하는 CNC 서보기구는?

  1. 개방회로 방식
  2. 반폐쇄회로 방식
  3. 폐쇄회로 방식
  4. 반개방회로 방식
(정답률: 70%)
  • 모터 축에 로터리 엔코더를 설치하여 볼스크루의 회전 각도를 검출하고, 이를 통해 위치 정보를 피드백하는 방식은 반폐쇄회로 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 머시닝센터에서 이송속도 F(mm/min)를 나타내는 식은? (단, f : 날당 이송(mm/tooth), Z : 날 수, N : 회전수(rpm))

(정답률: 62%)
  • 머시닝센터의 이송속도는 날당 이송량에 날 수와 주축 회전수를 모두 곱하여 산출합니다.
    $$F = f \times Z \times N$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. CNC선반 가공에서 100rpm으로 회전하는 스핀들에서 5회전 dwell을 프로그래밍하려고 한다. 다음 중 ( ) 안에 맞는 것은 어느 것인가?

  1. 1.5
  2. 150
  3. 300
  4. 3000
(정답률: 48%)
  • Dwell(정지 시간)은 스핀들이 특정 횟수만큼 회전하는 동안 정지하는 시간을 의미하며, $1$회전당 소요 시간과 회전수를 곱하여 계산합니다.
    ① [기본 공식] $T = \frac{60 \times N}{R}$ (T: 정지 시간(ms), N: 회전수, R: rpm)
    ② [숫자 대입] $T = \frac{60 \times 5}{100} \times 1000$ (단위 변환을 위해 $1000$ 곱함)
    ③ [최종 결과] $T = 3000$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. CNC 프로그램에서 좌표치를 지령하는 방식이 아닌 것은?

  1. 절대지령 방식
  2. 기계원점지령 방식
  3. 증분지령 방식
  4. 혼합지령 방식
(정답률: 69%)
  • CNC 프로그램의 좌표 지령 방식에는 절대지령, 증분지령, 그리고 이를 섞어 쓰는 혼합지령 방식이 있으며, 기계원점지령 방식은 일반적인 좌표 지령 방식에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 머시닝센터 작업할 때 안전사항으로 틀린 것은?

  1. 절삭가공 중 기계 정면에 위치한다.
  2. 기계작동 중에는 항상 장갑을 끼고 작업한다.
  3. 이상시 기계를 정지시키고 점검을 한다.
  4. 일상점검 후 작업을 한다.
(정답률: 81%)
  • 회전하는 기계 작업 시 장갑을 착용하면 장갑이 회전부에 말려 들어가 큰 사고로 이어질 수 있으므로, 기계작동 중에는 절대 장갑을 끼지 않아야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. CNC 방전가공의 방전 진행과정으로 옳은 것은?

  1. 스파크 방전 → 코로나 방전 → 글로우방전 → 아크 방전
  2. 코로나 방전 → 스파크 방전 → 아크 방전 → 글로우방전
  3. 스파크 방전 → 글로우방전 → 코로나 방전 → 아크 방전
  4. 코로나 방전 → 스파크 방전 → 글로우방전 → 아크 방전
(정답률: 27%)
  • 방전가공 시 전압이 상승함에 따라 방전의 형태는 코로나 방전에서 시작하여 스파크 방전, 글로우 방전, 그리고 최종적으로 아크 방전 순으로 진행됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
