기계조립산업기사 필기 기출문제복원 (2015-05-31)

기계조립산업기사 2015-05-31 필기 기출문제 해설

이 페이지는 기계조립산업기사 2015-05-31 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

기계조립산업기사
(2015-05-31 기출문제)

목록

1과목: 기계가공법 및 안전관리

1. 호브(hob)를 사용하여 기어를 절삭하는 기계로써, 차동 기구를 갖고 있는 공작기계는?

  1. 레이디얼 드릴링 머신
  2. 호닝 머신
  3. 자동 선반
  4. 호빙 머신
(정답률: 79%)
  • 호브(hob)라는 절삭 공구를 사용하여 기어를 가공하는 전용 공작기계는 호빙 머신입니다. 이 기계는 공구와 공작물이 일정한 비율로 동시에 회전해야 하므로 차동 기구를 갖추고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 일반적으로 방전가공 작업시 사용되는 가공액의 종류 중 가장 거리가 먼 것은?

  1. 변압기유
  2. 기유
  3. 등유
  4. 휘발유
(정답률: 77%)
  • 방전가공액은 절연성, 냉각성, 세척성을 갖추어야 합니다. 휘발유는 인화점이 매우 낮아 화재 및 폭발 위험이 크기 때문에 가공액으로 사용할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 마찰면이 넓은 부분 또는 시동횟수가 많을 때 사용하고 저속 및 중속 축의 급유에 사용되는 급유방법은?

  1. 담금 급유법
  2. 패드 급유법
  3. 적하 급유법
  4. 강제 급유법
(정답률: 59%)
  • 적하 급유법은 오일컵을 통해 윤활유를 방울방울 떨어뜨려 공급하는 방식으로, 마찰면이 넓거나 시동 횟수가 많은 저속 및 중속 축의 급유에 적합합니다.

    오답 노트
    담금 급유법: 마찰부 전체를 오일에 잠기게 함
    패드 급유법: 모세관 현상을 이용해 저널 아래면에 급유
    강제 급유법: 순환 펌프를 사용하여 강제로 공급
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음과 같이 표시된 연삭숫돌에 대한 설명으로 옳은 것은?

  1. 녹색 탄화규소 입자이다.
  2. 고운눈 입도에 해당된다.
  3. 결합도가 극히 경하다
  4. 메탈 결합제를 사용했다.
(정답률: 58%)
  • 제시된 연삭숫돌 기호 에서 입도를 나타내는 기호 100은 고운눈 입도에 해당합니다.

    오답 노트
    WA: 백색 산화알루미늄 입자
    K: 중간 정도의 결합도
    V: 비트리파이드(Vitrified) 결합제
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 기계가공법에서 리밍 작업시 가장 옳은 방법은?

  1. 드릴 작업과 같은 속도와 이송으로 한다.
  2. 드릴 작업보다 고속에서 작업하고 이송을 작게 한다.
  3. 드릴 작업보다 저속에서 작업하고 이송을 크게 한다.
  4. 드릴 작업보다 이송만 작게 하고 같은 속도로 작업 한다.
(정답률: 55%)
  • 리밍은 드릴로 뚫은 구멍의 내면을 정밀하게 다듬는 작업입니다. 표면 거칠기를 좋게 하고 치수 정밀도를 높이기 위해 드릴 작업보다 저속으로 회전시키고, 칩 배출과 가공 효율을 위해 이송은 크게 하여 작업합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 수공구를 사용할 때 안전수칙 중 거리가 먼 것은?

  1. 스패너를 너트에 완전히 끼워서 뒤쪽으로 민다.
  2. 멍키렌치는 아래턱(이동Jaw)방향으로 돌린다.
  3. 스패너를 연결하거나 파이프를 끼워서 사용하면 안된다.
  4. 멍키렌치는 윙과 랙의 마모에 유의하고 물림상태확인 후 사용한다.
(정답률: 60%)
  • 스패너는 너트에 완전히 끼운 후 몸쪽으로 당겨서 사용하는 것이 안전하며, 뒤쪽으로 밀어서 사용할 경우 미끄러짐으로 인한 부상 위험이 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 견고하고 금긋기에 적당하며, 비교적 대형으로 영점조정이 불가능한 하이트 게이지로 옳은 것은?

  1. HT형
  2. HB형
  3. HM형
  4. HC형
(정답률: 48%)
  • HM형 하이트 게이지는 구조가 견고하여 금긋기 작업에 적합하며, 비교적 대형 사이즈로 제작되어 영점 조정이 불가능한 특징을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 선반가공에서 ø100×400인 SM45C소재를 절삭 깊이 3mm, 이송속도를 0.2mm/rev, 주축 회전수를 400rpm으로 1회 가공할 때, 가공소요시간은 약 몇 분인가?

  1. 2
  2. 3
  3. 5
  4. 7
(정답률: 46%)
  • 선반 가공 시간은 가공 길이를 (주축 회전수 × 이송속도)로 나누어 계산합니다.
    ① [기본 공식]
    $$T = \frac{L}{N \times f}$$
    ② [숫자 대입]
    $$T = \frac{400}{400 \times 0.2}$$
    ③ [최종 결과]
    $$T = 5$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 센터구멍의 종류로 옳은 것은?

  1. A형
  2. B형
  3. C형
  4. D형
(정답률: 49%)
  • 이미지와 같이 센터구멍의 끝부분이 둥글게 처리되어 있고, 보호턱이 없는 형태는 B형 센터구멍의 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 탁상연삭기 덮개의 노출각도에서, 숫돌 주축수평면 위로 이루는 원주의 최대 각은?

  1. 45°
  2. 65°
  3. 90°
  4. 120°
(정답률: 42%)
  • 산업안전보건기준에 관한 규칙에 따라 탁상연삭기 덮개의 노출 각도는 숫돌 주축 수평면 위로 이루는 원주의 최대 각도가 $65^{\circ}$를 초과하지 않아야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 밀링 머신에서 절삭속도 20m/mim, 페이스커터의 날수 8개, 직경 120mm, 1날당 이송 0.2mm일 때 테이블 이송속도는?

  1. 약 65mm/min
  2. 약 75mm/min
  3. 약 85mm/min
  4. 약 95mm/min
(정답률: 50%)
  • 테이블 이송속도는 주축 회전수와 날 수, 1날당 이송량을 곱하여 산출합니다. 먼저 절삭속도 공식을 통해 주축 회전수를 구한 뒤 이송속도를 계산합니다.
    ① [기본 공식] $V = \frac{\pi D N}{1000}, \quad F = f_{z} \times z \times N$
    ② [숫자 대입] $N = \frac{20 \times 1000}{3.14 \times 120} \approx 53.05, \quad F = 0.2 \times 8 \times 53.05$
    ③ [최종 결과] $F = 84.88$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 척에 고정할 수 없으며 불규칙하거나 대형 또는 복잡한 가공물을 고정할 때 사용하는 선반 부속품은?

  1. 면판(face plate)
  2. 맨드릴(mandrel)
  3. 방진구(work rest)
  4. 돌리게(dog)
(정답률: 61%)
  • 면판(face plate)은 척으로 고정하기 어려운 불규칙한 모양, 대형 또는 복잡한 형상의 가공물을 볼트 등으로 직접 고정하여 가공할 때 사용하는 선반 부속품입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 일반적으로 직경(외경)을 측정하는 공구로써 가장 거리가 먼 것은?

  1. 강철자
  2. 그루브 마이크로미터
  3. 버니어 캘리버스
  4. 지시 마이크로미터
(정답률: 57%)
  • 그루브 마이크로미터는 일반적인 외경 측정이 아니라 홈(Groove)의 폭이나 좁은 틈새의 치수를 측정하는 전용 공구입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 절삭 날 부분을 특정한 형상으로 만들어 복잡한 면을 갖는 공작물의 표면을 한 번에 기공하는데 적합한 밀링 커터는?

  1. 총형 커터
  2. 엔드 밀
  3. 앵귤러 커터
  4. 플레인 커터
(정답률: 61%)
  • 총형 커터는 커터의 날 부분을 가공하고자 하는 형상과 동일하게 제작하여, 복잡한 단면을 가진 공작물을 한 번의 가공으로 정밀하게 깎아낼 때 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 절삭제의 사용 목적과 거리가 먼 것은?

  1. 공구의 온도상승 저하
  2. 가공물의 정밀도 저하방지
  3. 공구수명 연장
  4. 절삭 저항의 증가
(정답률: 78%)
  • 절삭유는 마찰을 줄여 공구의 온도 상승을 억제하고, 냉각 및 윤활 작용을 통해 공구 수명을 연장하며 가공물의 정밀도를 유지하는 역할을 합니다. 따라서 절삭 저항을 증가시키는 것이 아니라 오히려 감소시키는 것이 목적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 사인 바(Sine bar)의 호칭 치수는 무엇으로 표시하는가?

  1. 롤러사이의 중심거리
  2. 사인 바의 전장
  3. 사인 바의 중량
  4. 롤러의 직경
(정답률: 57%)
  • 사인 바(Sine bar)는 직각 블록과 함께 사용하여 각도를 측정하는 도구이며, 그 호칭 치수는 두 롤러 사이의 중심 거리로 정의합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 연삭숫돌의 원통도 불량에 대한 주된 원인과 대책으로 옳게 짝지어진 것은?

  1. 연삭숫돌의 눈 메움:연삭숫돌의 교체
  2. 연삭숫돌의 흔들림:센터 구멍의 홈 조정
  3. 연삭숫돌의 입도가 거침:굵은 입도의 연삭숫돌 사용
  4. 테이블 운동의 정도 불량:정도검사, 구리, 미끄럼 면의 윤활을 양호하게 할 것
(정답률: 60%)
  • 연삭숫돌의 원통도 불량은 기계적인 정밀도 저하에서 기인합니다. 테이블 운동의 정도가 불량할 경우 정도 검사를 실시하고, 구리 및 미끄럼 면의 윤활 상태를 양호하게 유지하여 마찰과 오차를 줄여야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 선반의 주축을 중공축으로 한 이유로 틀린 것은?

  1. 굽힘과 비틀림 응력의 강화를 위하여
  2. 긴 가공물 고정이 편리하게 하기 위하여
  3. 지름이 큰 재료의 테이퍼를 깍기 위하여
  4. 무게를 감소하여 베어링에 작용하는 하중을 줄이기 위하여
(정답률: 53%)
  • 주축을 중공축(가운데가 빈 축)으로 만드는 이유는 강성 확보, 긴 재료의 관통 고정, 무게 절감을 통한 베어링 부하 감소를 위해서입니다. 지름이 큰 재료의 테이퍼 가공은 주축의 구조보다는 공작물 지지 방식이나 툴의 이동 경로와 관련이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 비교 측정에 사용되는 측정기가 아닌 것은?

  1. 다이얼 게이지
  2. 버니어 캘리퍼스
  3. 공기 마이크로미터
  4. 전기 마이크로미터
(정답률: 72%)
  • 비교 측정기는 기준 치수와의 차이를 측정하는 방식입니다. 버니어 캘리퍼스는 측정 대상의 치수를 직접 읽어내는 절대 측정기입니다.

    오답 노트
    다이얼 게이지, 공기 마이크로미터, 전기 마이크로미터: 기준값과 비교하여 편차를 측정하는 비교 측정기임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 절삭공구를 연삭하는 공구연삭기의 종류가 아닌 것은?

  1. 센터리스 연삭기
  2. 초경공구 연삭기
  3. 드릴 연삭기
  4. 만능공구 연삭기
(정답률: 61%)
  • 공구연삭기는 절삭공구의 날을 세우기 위한 기계로 초경공구 연삭기, 드릴 연삭기, 만능공구 연삭기 등이 있습니다.

    오답 노트
    센터리스 연삭기: 공작물을 지지하는 센터 없이 외경을 연삭하는 일반 부품 가공용 연삭기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계설계 및 기계재료

21. 어떤 종류의 금속이나 합금을 절대영도 가까이 냉각하였을 EO, 전기저항이 완전히 소멸되어 전류가 감소하지 않는 상태는?

  1. 초소성
  2. 초전도
  3. 감수성
  4. 고상 접함
(정답률: 74%)
  • 특정 금속이나 합금을 절대영도 근처로 냉각했을 때 전기저항이 0이 되어 전류가 손실 없이 흐르는 현상을 초전도라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 뜨임의 목적이 아닌 것은?

  1. 탄화물의 고용강화
  2. 인성 부여
  3. 담금질할 생긴 내부응력 감소
  4. 내마모성의 향상
(정답률: 53%)
  • 뜨임은 담금질 후 발생하는 내부 응력을 제거하고 인성을 부여하며 내마모성을 향상시키는 공정입니다. 탄화물의 고용강화는 뜨임의 목적이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 용광로의 용량으로 옳은 것은?

  1. 1회 선철의 총생산량
  2. 10시간 선철의 총생산량
  3. 1일 선철의 총생산량
  4. 1개월 선철의 총생산량
(정답률: 64%)
  • 용광로의 용량은 일반적으로 하루 동안 생산할 수 있는 선철의 양인 1일 선철의 총생산량으로 정의합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 풀림의 목적을 설명 한 것 중 틀린 것은?

  1. 강의 경도가 낮아져서 연화된다.
  2. 담금질된 강의 취성을 부여한다.
  3. 조직이 균일화, 미세화, 표준화 된다.
  4. 가스 및 불순물의 방출과 확산을 일으키고, 내부 응력을 저하시킨다.
(정답률: 60%)
  • 풀림은 금속을 가열 후 천천히 냉각시켜 내부 응력을 제거하고 조직을 부드럽게 만드는 열처리입니다. 따라서 담금질된 강의 취성을 부여하는 것이 아니라, 오히려 취성을 제거하고 연성을 높이는 것이 목적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 18-8형 스테인리스강의 설명으로 틀린 것은?

  1. 담금질에 의하여 경화되지 않는다.
  2. 1000℃~1100로 가열하여 급랭하면 가공성 및 내식성이 증가된다.
  3. 고온으로부터 급랭한 것을 500℃~850℃로 재가열하면 탄화크롬이 석출된다.
  4. 상온에서는 자성을 갖는다.
(정답률: 52%)
  • 18-8형 스테인리스강은 크롬 $18\%$, 니켈 $8\%$가 함유된 오스테나이트계 스테인리스강으로, 오스테나이트 구조의 특성상 상온에서 비자성(자성이 없음)을 띱니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 전연성이 좋고 색깔이 아름다우므로 장식용악기 등에 사용되는 5~20%Zn이 첨가된 구리합금은?

  1. 톰백(tombac)
  2. 백동
  3. 6-4황동(muntz metal)
  4. 7-3황동(cartidge brass)
(정답률: 65%)
  • 구리에 아연(Zn)을 $5\sim20\%$ 첨가한 합금은 톰백(tombac)이며, 전연성이 우수하고 색상이 아름다워 장식품이나 악기 제작에 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 주철용해용 고주파 유도 용해로(전기로)의 크기 표시는?

  1. 매 시간당 용해톤(ton)수
  2. 1일 총 용해톤(ton)수
  3. 1회 최대 용해톤(ton)수
  4. 8시간 조업 용해톤(ton)수
(정답률: 49%)
  • 고주파 유도 용해로와 같은 전기로의 용량 및 크기를 나타내는 표준 기준은 한 번의 용해 공정에서 처리할 수 있는 1회 최대 용해톤(ton)수로 표시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 탄소강의 상태도에서 공정점에서 발생하는 조직은?

  1. PearLite, Cementite
  2. Comentite Austenite
  3. Ferrite, Cementite
  4. Austenite, PearLite
(정답률: 42%)
  • 탄소강 및 주철의 상태도에서 공정 반응은 액상(Liquid)이 냉각되어 두 가지 고상으로 동시에 변하는 반응이며, 주철의 공정점에서는 오스테나이트와 시멘타이트가 동시에 생성됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 담금질한 강을 재가열할 때 600℃부근에서의 조직은?

  1. 솔바이트
  2. 마텐자이트
  3. 트루스타이트
  4. 오스테나이트
(정답률: 31%)
  • 담금질한 강(마텐자이트 조직)을 $600^{\circ}C$ 부근에서 재가열(뜨임)하면, 마텐자이트가 분해되어 매우 미세한 시멘타이트와 페라이트의 혼합 조직인 솔바이트가 형성됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 내열용 알루미늄 합금이 아닌 것은?

  1. Y합금
  2. 로엑스(Lo-Ex)
  3. 두랄루민
  4. 코비탈륨
(정답률: 41%)
  • 두랄루민은 강도가 높지만 내열성이 낮아 고온에서 강도가 급격히 저하되므로 내열용 합금으로 적합하지 않습니다.

    오답 노트
    Y합금, 로엑스(Lo-Ex), 코비탈륨: 내열 특성이 우수한 알루미늄 합금
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 자전거의 래칫휠에 사용되는 클러치는?

  1. 맞물림 클러치
  2. 마찰 클러치
  3. 일방향 클러치
  4. 원심클러치
(정답률: 55%)
  • 자전거의 래칫휠은 한쪽 방향으로만 동력을 전달하고 반대 방향으로는 헛돌게 하는 구조이므로 일방향 클러치가 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. V벨트의 사다리꼴 단면의 각도(θ)는 몇 도인가?

  1. 30°
  2. 35°
  3. 40°
  4. 45°
(정답률: 50%)
  • V벨트의 표준 단면 형상에서 사다리꼴의 포함각 $\theta$는 일반적으로 $40^{\circ}$로 설계됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 어떤 축이 굽힘모멘트M과 비틀림모멘트T를 동시에 받고 있을 때, 최대 주응력설에 의한 상당 굽힘 모멘트Me는?

(정답률: 48%)
  • 최대 주응력설을 적용하여 굽힘모멘트 $M$과 비틀림모멘트 $T$를 동시에 받는 축의 상당 굽힘 모멘트 $M_e$를 구하는 공식입니다.
    $$M_e = \frac{1}{2}(M + \sqrt{M^2 + T^2})$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 보통운전으로 회전수 300rpm,베어링하중 110N을 받는 단열레디얼 볼 베어링의 기본 동정격하중은? (단, 수명은 6만시간이고, 하중계수는 1.5이다.)

  1. 1693N
  2. 163.3N
  3. 1650N
  4. 1650.0N
(정답률: 24%)
  • 베어링의 수명 시간과 회전수를 이용하여 총 회전수를 구한 뒤, 동정격하중 공식을 적용합니다.
    ① [기본 공식] $C = P \times (L_{10})^{1/3}$
    ② [숫자 대입] $C = (110 \times 1.5) \times (60000 \times 60 \times 300)^{1/3}$
    ③ [최종 결과] $C = 1693\text{ N}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 1줄 리벳 겹치기 이음에서 강판의 효율(η1)을 나타내는 식은? (단, p:리벳의 피치 구멍의 지름, t:강판의 두께, σt:강판의 인장응력이다.)

  3. ptσt
  4. (p-d)tσt
(정답률: 62%)
  • 리벳 겹치기 이음에서 강판의 효율은 전체 피치 면적에 대한 리벳 구멍을 제외한 순수 단면적의 비율로 결정됩니다.
    $$\eta_{1} = \frac{(p-d)t\sigma_{t}}{pt\sigma_{t}} = \frac{p-d}{p}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 다음 나사산의 각도 중 틀린 것은?

  1. 미터보통나사 60°
  2. 관용평행나사 55°
  3. 유니파이보통나사 60°
  4. 미터사다리꼴나사 35°
(정답률: 64%)
  • 나사산의 각도는 규격별로 정해져 있으며, 미터사다리꼴나사의 나사산 각도는 $30^{\circ}$입니다.

    오답 노트
    미터사다리꼴나사 $35^{\circ}$: 실제 각도는 $30^{\circ}$이므로 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 각속도가 30rad/sec인 원운동을 rpm단위로 환산하면 얼마인가?

  1. 157.1rpm
  2. 186.5rpm
  3. 257.1rpm
  4. 286.5rpm
(정답률: 18%)
  • 각속도 $\omega$ (rad/sec)를 회전수 $N$ (rpm)으로 환산하는 공식은 $1\text{ rev} = 2\pi\text{ rad}$이고 $1\text{ min} = 60\text{ sec}$ 임을 이용합니다.
    ① [기본 공식] $N = \frac{60\omega}{2\pi}$
    ② [숫자 대입] $N = \frac{60 \times 30}{2\pi}$
    ③ [최종 결과] $N = 286.5\text{ rpm}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 너클 핀 이음에서 인장력이 50kN인 핀의 허용전단응력을 50Mpa이라고 할 때, 핀의 지름 d는 몇mm인가?

  1. 22.8
  2. 25.2
  3. 28.2
  4. 35.7
(정답률: 31%)
  • 너클 핀 이음에서 핀은 두 군데에서 전단되므로 2중 전단 응력 공식을 사용하여 지름을 계산합니다.
    ① [기본 공식] $\tau = \frac{P}{2 \times \frac{\pi d^{2}}{4}}$
    ② [숫자 대입] $50 = \frac{50000}{2 \times \frac{\pi d^{2}}{4}}$
    ③ [최종 결과] $d = 25.2\text{ mm}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 스프링의 자유높이 H와 코일의 평균지름 D의 비를 무엇이라 하는가?

  1. 스프링 지수
  2. 스프링 변위량
  3. 스프링 상수
  4. 스프링 종황비
(정답률: 43%)
  • 스프링의 자유높이 $H$와 코일의 평균지름 $D$의 비율($H/D$)을 스프링 종황비라고 합니다.

    오답 노트
    스프링 지수: 코일 평균지름 $D$와 소선 지름 $d$의 비
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 축간거리 55cm인 평행한 두 축사이에 회전을 전달하는 한 쌍의 스퍼기어에서 피니언이 124회전할 때, 기어를 96회전시키려면 피니언의 피치원 지름은?

  1. 48cm
  2. 62cm
  3. 96cm
  4. 124cm
(정답률: 28%)
  • 두 기어의 회전수와 피치원 지름은 반비례하며, 축간거리는 두 피치원 반지름의 합과 같습니다.
    ① [기본 공식]
    $C = \frac{d_1 + d_2}{2}$
    $d_1 n_1 = d_2 n_2$
    ② [숫자 대입]
    $55 = \frac{d_1 + \frac{124 d_1}{96}}{2}$
    ③ [최종 결과]
    $d_1 = 48cm$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계제도 및 CNC 공작법

41. 도면에 굵은 선의 굵기를 0.5mm로 하였다. 가는 선과 아주 굵은 선의 굵기로 가장 적합한 것은?

  1. 가는선:0.18mm, 아주굵은선:0.7mm
  2. 가는선:0.25mm, 아주굵은선:1mm
  3. 가는선:0.35mm, 아주굵은선:0.7mm
  4. 가는선:0.35mm, 아주굵은선:1mm
(정답률: 59%)
  • KS 제도 규격에 따라 선의 굵기는 보통 굵은 선을 기준으로 가는 선은 1/2배, 아주 굵은 선은 2배의 비율로 설정합니다.
    ① [기본 공식]
    $가는선 = 굵은선 \times 0.5$
    $아주굵은선 = 굵은선 \times 2$
    ② [숫자 대입]
    $가는선 = 0.5 \times 0.5$
    $아주굵은선 = 0.5 \times 2$
    ③ [최종 결과]
    $가는선 = 0.25mm, 아주굵은선 = 1mm$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 핸들이나 바퀴 등의 암 및 림, 리브 등 절단선의 연장선 위에 90° 회전하여 실선으로 그리는 단면도는?

  1. 온단면도
  2. 한쪽 단면도
  3. 조합 단면도
  4. 회전도시 단면도
(정답률: 77%)
  • 핸들이나 바퀴, 리브와 같이 대칭형 부품의 일부를 절단하여 그 절단선을 중심으로 90° 회전시켜 실선으로 나타내는 방법은 회전도시 단면도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 나사의 표시가 다음과 같이 명기되었을 때 이에 대한 설명으로 틀린 것은?

  1. 나사의 감김방향은 오른쪽이다.
  2. 나사의 종류는 미터나사이다.
  3. 암나사 등급은 6H, 수나사 등급은 6g이다.
  4. 2줄 나사이며 나사의 바깥지름은 10mm이다.
(정답률: 64%)
  • 표시에서 맨 앞의 $L$은 왼나사(Left-hand thread)를 의미합니다. 따라서 나사의 감김방향은 오른쪽이 아니라 왼쪽입니다.

    오답 노트
    M10: 미터나사, 바깥지름 $10\text{mm}$
    2N: 2줄 나사
    6H/6g: 암나사 등급 $6H$, 수나사 등급 $6g$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 가공 방법에 따른 KS가공 방법 기호가 바르게 연결된 것은?

  1. 방전가공: SPED
  2. 전해가공: SPU
  3. 전해 연삭: SPEC
  4. 초음파 가공: SPLB
(정답률: 47%)
  • KS 가공 방법 기호에 따라 방전가공은 SPED로 표기하는 것이 옳습니다.

    오답 노트
    전해가공: SPU $\rightarrow$ SPE
    전해 연삭: SPEC $\rightarrow$ SPEG
    초음파 가공: SPLB $\rightarrow$ SPU
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 제3각 투상법으로 제도한 보기의 평면도와 좌측면도에 가장 적합한 정면도는?

(정답률: 66%)
  • 제3각 투상법에서는 정면도를 기준으로 상단에 평면도, 우측에 우측면도(또는 좌측에 좌측면도)를 배치합니다. 주어진 평면도와 좌측면도의 형상을 종합하여 입체적으로 분석했을 때, 정면에서 바라본 모습은 와 일치합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 도면에서 기하공차에 관한 설명으로 가장 적합한 것은?

  1. ø20부분만 원통도가 ø0.01범위 내에 있어야 한다.
  2. ø20과 ø40부분의 원통도가 ø0.02범위 내에 있어야 한다.
  3. ø20과 ø40부분의 진직도가 ø0.02범위 내에 있어야 한다.
  4. ø20부분만 진직도가 ø0.02범위 내에 있어야 한다.
(정답률: 56%)
  • 도면의 기하공차 기호 $\text{—}$는 진직도를 의미하며, 공차값은 $\phi 0.02$입니다. 공차 지시선이 $\phi 20$ 부분과 $\phi 40$ 부분 전체를 아우르고 있으므로, 두 부분 모두 진직도가 $\phi 0.02$ 범위 내에 있어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 끼워맞춤 공차 ø50 H7/g6에 대한 설명으로 틀린 것은?

  1. ø50H7의 구멍과 ø50g6 축의 끼워맞춤이다.
  2. 축과 구멍의 호칭 치수는 모두 ø50이다.
  3. 구멍 기준식 끼워 맞춤이다.
  4. 중간 끼워 맞춤의 형태이다.
(정답률: 50%)
  • $\phi 50 H7/g6$는 구멍 기준식 끼워맞춤이며, 구멍($H7$)과 축($g6$)의 호칭 치수가 모두 $\phi 50$인 조합입니다. 이때 $H7/g6$ 조합은 항상 틈새가 발생하는 헐거운 끼워맞춤에 해당하므로, 중간 끼워맞춤의 형태라는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 중 표면의 결을 도시할 때 제거가공을 허용하지 않는다는 것을 지시하는 것은?

(정답률: 71%)
  • 표면 결의 표시 기호에서 기본 기호 위에 원형 표시가 추가된 기호는 제거 가공을 허용하지 않는 표면을 지시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 도면에서 다음 종류의 선이 같은 장소에 겹치게 될 경우 가장 우선순위가 높은 것은?

  1. 중심선
  2. 무게 중심선
  3. 절단선
  4. 치수 보조선
(정답률: 63%)
  • 도면에서 여러 종류의 선이 겹칠 때의 우선순위는 외형선 > 숨은선 > 절단선 > 중심선 > 치수보조선 순입니다. 따라서 제시된 보기 중에서는 절단선이 가장 우선순위가 높습니다.

    오답 노트
    중심선, 무게 중심선, 치수 보조선: 절단선보다 우선순위가 낮음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 스케치도에 관한 설명으로 틀린 것은?

  1. 측정한 치수를 기입한다.
  2. 프리핸드로 그린다.
  3. 재질 및 가공법은 기입할 필요가 없다.
  4. 제작도로 대신 사용하기도 한다.
(정답률: 62%)
  • 스케치도는 아이디어를 빠르게 구체화하는 도면으로, 제작에 필요한 기본적인 재질 및 가공법을 함께 기입하여 정보 전달의 정확성을 높여야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. CNC공작기계에서 각 축의 이송 정밀도를 높이기 위하여 사용하는 나사는?

  1. 삼각나사
  2. 사각나사
  3. 둥근나사
  4. 볼 나사
(정답률: 71%)
  • CNC 공작기계에서는 마찰을 최소화하고 백래시를 없애 정밀한 위치 결정과 이송을 가능하게 하기 위해 구슬(Ball)이 굴러가는 구조인 볼 나사를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. CNC선반 작업시 공구가 받는 절삭저항이 가장 큰 것은?

  1. 주분력
  2. 배분력
  3. 이송분력
  4. 회전분력
(정답률: 79%)
  • CNC 선반의 절삭 저항은 크기 순으로 주분력 > 배분력 > 이송분력 순으로 나타나며, 그중 주분력이 가장 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. CNC와이어 컷 방전가공에서 방전 갭 50μm 와이어 직경 0.2mm일 때 보정량은 얼마인가?

  1. 0.12mm
  2. 0.13mm
  3. 0.14mm
  4. 0.15mm
(정답률: 37%)
  • 와이어 컷 방전가공의 보정량은 와이어 반지름과 방전 갭의 합으로 계산합니다.
    ① [기본 공식] $\text{보정량} = \frac{\text{와이어 직경}}{2} + \text{방전 갭}$
    ② [숫자 대입] $\text{보정량} = \frac{0.2}{2} + 0.05$
    ③ [최종 결과] $\text{보정량} = 0.15$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 머시닝센터 프로그램에서 고정 사이클의 기능 중 G98의 의미는?

  1. R점 복귀
  2. 초기점 복귀
  3. 절대지령
  4. 중분지령
(정답률: 54%)
  • 고정 사이클(G81 등) 사용 시 $G98$은 가공 완료 후 공구가 사이클 시작 전의 초기점으로 복귀하도록 지시하는 명령어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. CNC선반에서 바이트날의 날끝(nose)반경을 R, 이송을 f라 하면 가공면의 이론적인 최대 높이(Hmax)를 표시하는 식은?

(정답률: 42%)
  • CNC 선반에서 바이트 날끝 반경 $R$과 이송 $f$에 따른 이론적 최대 높이는 다음 공식을 통해 산출합니다.
    ① [기본 공식] $H_{max} = \frac{f^{2}}{8R}$
    ② [숫자 대입] (공식 자체를 묻는 문제이므로 대입 생략)
    ③ [최종 결과] $H_{max} = \frac{f^{2}}{8R}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. CNC방전 가공에서 안전대책이 아닌 것은?

  1. 적절한 접지공사를 한다.
  2. 가공액은 지정된 가공액을 사용한다.
  3. 장시간 무인운전을 원칙적으로 피한다.
  4. 운전 중 전극을 만져 간격을 조절한다.
(정답률: 73%)
  • CNC 방전 가공 시 감전 사고를 예방하기 위해 운전 중에는 절대로 전극을 만져 간격을 조절해서는 안 됩니다.

    오답 노트
    적절한 접지공사, 지정 가공액 사용, 무인운전 지양은 모두 안전을 위한 올바른 대책입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. CNC선반 가공 중 내경 완성치수 ø30.0 부위를 측정시, 공구마멸의 원인으로 ø29.4로 나타났을 때, 해당공구의 공구 보정값은? (단, 현재의 공구 보정값은 X=3.2, Z=6.0이다.)

  1. X=3.5, Z=6.0
  2. X=3.5, Z=6.6
  3. X=3.8, Z=6.0
  4. X=3.8, Z=6.6
(정답률: 59%)
  • 내경 가공 시 치수가 작게 측정되었다면, 공구가 마멸되어 덜 깎인 것이므로 보정값을 증가시켜 더 많이 깎이도록 해야 합니다. 보정값은 지름 기준이 아닌 반지름 기준으로 적용합니다.
    ① [기본 공식] $C_{new} = C_{old} + \frac{D_{target} - D_{actual}}{2}$ (새 보정값 = 기존 보정값 + (목표치수 - 측정치수)/2)
    ② [숫자 대입] $X = 3.2 + \frac{30.0 - 29.4}{2}$
    ③ [최종 결과] $X = 3.8$
    Z축은 마멸과 무관하므로 기존 값 $6.0$을 유지합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

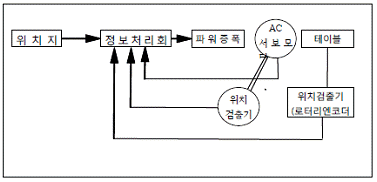

58. 고정밀도로 제어하는 방식으로 가격이 고가이며 그림과 같은 서보기구는?

  1. 하이브리드 서보방식
  2. 반폐쇄회로 방식
  3. 개방회로 방식
  4. 페쇄회로 방식
(정답률: 52%)
  • 제시된 이미지와 같이 모터의 위치 검출기와 테이블의 위치 검출기를 모두 사용하여 고정밀 제어를 수행하는 방식은 하이브리드 서보방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 원점 복귀와 관련된 준비기능에서 기계 원점으로 자동 복귀하는 기능은?

  1. G27
  2. G28
  3. G29
  4. G30
(정답률: 70%)
  • G28은 CNC 공작기계에서 지정된 기계 원점으로 자동 복귀하도록 하는 준비기능입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 미시닝센터에서 M8×1.25인 암나사를 탭핑 사이클로 가공하고자 할 때, 주축의 이송속도는? (단, 주축 스핀들은 600rpm으로 지정되어 있다.)

  1. 125mm/mim
  2. 750mm/mim
  3. 1000mm/mim
  4. 1250mm/mim
(정답률: 49%)
  • 탭핑 가공 시 주축의 이송속도는 나사의 리드(피치)와 주축 회전수의 곱으로 계산합니다.
    ① [기본 공식] $F = f \times N$ (이송속도 = 피치 × 회전수)
    ② [숫자 대입] $F = 1.25 \times 600$
    ③ [최종 결과] $F = 750$ mm/min
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
