기계조립산업기사 필기 기출문제복원 (2015-03-08)

기계조립산업기사
(2015-03-08 기출문제)

목록

1과목: 기계가공법 및 안전관리

1. 드릴링 머신에서 회전수 160rpm, 절삭속도 15m/min일 때, 드릴 지름(mm)은 약 얼마인가?

  1. 29.8
  2. 38.1
  3. 39.5
  4. 15.4
(정답률: 56%)
  • 드릴 지름은 다음과 같은 공식으로 계산할 수 있다.

    드릴 지름(mm) = 절단속도(m/min) ÷ (π × 회전수(rpm) ÷ 60)

    따라서, 드릴 지름은 15 ÷ (π × 160 ÷ 60) ≈ 29.8(mm) 이다.

    이 공식에서 π는 원주율(3.14)을 의미하며, 회전수를 초당 회전수로 바꾸기 위해 60으로 나누어준다. 따라서, 절단속도와 회전수가 주어졌을 때, 이 공식을 이용하여 드릴 지름을 계산할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 재해 원인별 분류에서 인적원인(불안전한 행동)에 의한 것으로 옳은 것은?

  1. 불충분한지지 또는 방호
  2. 작업장소의 밀집
  3. 가동 중인 장치를 정비
  4. 결함이 있는 공구 및 장치
(정답률: 97%)
  • 가동 중인 장치를 정비는 인적원인(불안전한 행동)에 해당하지 않으며, 기계적인 결함 등의 기술적인 원인에 해당한다. 따라서 정답은 "불충분한지지 또는 방호", "작업장소의 밀집", "결함이 있는 공구 및 장치"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 중량물의 내면 연삭에 주로 사용되는 연삭방법은?

  1. 트래버스 연삭
  2. 플렌지 연삭
  3. 만능 연삭
  4. 플래내터리 연삭
(정답률: 60%)
  • 중량물의 내면 연삭에는 플래내터리 연삭이 주로 사용됩니다. 이는 중량물의 내면을 연마하기 위해 회전하는 연마석을 수직으로 이동시켜 연마하는 방법으로, 연마면이 평면이 아닌 곡면이 되어 내면 연삭에 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 블록 게이지의 부속 부품이 아닌 것은?

  1. 홀더
  2. 스크레이퍼
  3. 스크라이버 포인트
  4. 베이스 블록
(정답률: 60%)
  • 블록 게이지의 부속 부품 중에서 "스크레이퍼"는 포함되지 않습니다. 스크레이퍼는 주로 표면을 깨끗하게 만들기 위해 사용되는 도구이며, 블록 게이지와는 직접적인 관련이 없습니다. 따라서 스크레이퍼는 블록 게이지의 부속 부품이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 목재, 피혁, 작물 등 탄성이 있는 재료로 바퀴 표면에 부착시킨 미세한 연삭입자로써 버핑하기 전 가공물 표면을 다듬질하는 가공방법은?

  1. 폴리싱
  2. 롤러 가공
  3. 버니싱
  4. 숏 피닝
(정답률: 69%)
  • 폴리싱은 바퀴 표면에 부착된 미세한 연삭입자를 이용하여 가공물 표면을 다듬는 가공방법입니다. 이 방법은 목재, 피혁, 작물 등 탄성이 있는 재료에 적용됩니다. 폴리싱은 가공물 표면을 매끄럽고 광택있게 다듬어주는 효과가 있습니다. 따라서 폴리싱은 가공물의 외관을 개선하고 보호하는 데에 유용한 가공방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 특정한 제품을 대량 생산할 때 적합하지만, 사용범위가 안정되며 구조가 간단한 공작기계는?

  1. 범용 공작기계
  2. 전용 공작기계
  3. 단능 공작기계
  4. 만능 공작기계
(정답률: 73%)
  • 전용 공작기계는 특정한 제품을 생산하기 위해 설계되어 있으며, 이에 따라 사용범위가 안정되고 구조가 간단합니다. 따라서 대량 생산할 때 적합하며, 범용 공작기계보다는 특정한 작업에 특화되어 있어 높은 생산성과 효율성을 보장합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 중량 가공물을 가공하기 위한 대형밀링머신으로 플레이너와 유사한 구조로 되어 있는 것은?

  1. 수직 밀링머신
  2. 수평 밀링머신
  3. 플래노 밀러
  4. 회전 밀러
(정답률: 67%)
  • 플래노 밀러는 중량 가공물을 가공하기 위한 대형밀링머신으로, 플레이너와 유사한 구조를 가지고 있습니다. 이는 플래노 밀러가 큰 작업폭과 높은 정밀도를 가지며, 대형 부품을 가공할 수 있는 능력을 갖추고 있기 때문입니다. 따라서 중량 가공물을 가공하는 데에 적합한 밀링머신으로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 분할대에서 분할 크랭크 핸들을 1회전하면 스핀들은 몇 도(°)회전 하는가?

  1. 36°
  2. 27°
  3. 18°
  4. 9°
(정답률: 68%)
  • 분할대에서 분할 크랭크 핸들을 1회전하면 스핀들은 9°만큼 회전한다. 이는 분할대의 스프로켓과 스핀들의 기어비가 4:1이기 때문이다. 즉, 스프로켓이 1회전하면 스핀들은 4회전하므로, 360°/4 = 90°이다. 따라서, 분할 크랭크 핸들을 1회전하면 스프로켓은 90°회전하고, 이에 따라 스핀들은 90°/10 = 9°만큼 회전한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 가공물을 절삭할 때 발생되는 칩의 형태에 미치는 영향이 가장 적은 것은?

  1. 공작물 재질
  2. 절삭속도
  3. 윤활유
  4. 공구의 모양
(정답률: 74%)
  • 윤활유는 칩의 형태에 미치는 영향이 가장 적은 것이다. 이는 윤활유가 절삭면과 칩 사이의 마찰을 감소시켜 칩의 형태를 안정적으로 유지시키기 때문이다. 따라서 공작물 재질, 절삭속도, 공구의 모양보다 윤활유가 더 중요한 역할을 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 지름이 100mm인 가공물에 리드 600mm의 오른나사 헬리컬 홈을 깍고자 한다. 테이블 이송나사의 피치가 10mm인 밀링머신에서, 테이블 선회각을 tanα로 나타낼 때 옳은 값은?

  1. 31.41
  2. 1.90
  3. 0.03
  4. 0.52
(정답률: 29%)
  • 리드 600mm의 오른나사 헬리컬 홈을 깍으려면 테이블이 1회전할 때 나사가 600mm 만큼 이동해야 한다. 이를 위해서는 테이블 이송나사가 1회전할 때 이동 거리가 600mm이 되도록 설정해야 한다.

    테이블 이송나사의 피치가 10mm이므로, 테이블이 1회전할 때 이동 거리는 10mm × 나사의 개수가 된다. 따라서, 나사의 개수는 600mm ÷ 10mm = 60개가 된다.

    테이블이 1회전할 때 나사가 1개의 피치만큼 이동하므로, 테이블이 1회전할 때 나사가 이동하는 거리는 10mm가 된다.

    이제 테이블 선회각을 구할 수 있다. 테이블이 1회전할 때 나사가 이동하는 거리는 원주에 해당하는 거리와 같다. 따라서, 원주를 구하면 된다.

    원주 = 지름 × π = 100mm × 3.14 ≈ 314.1mm

    테이블이 1회전할 때 나사가 이동하는 거리는 10mm이므로, 테이블 선회각은 다음과 같이 구할 수 있다.

    tanα = 10mm ÷ 314.1mm ≈ 0.03

    따라서, 옳은 값은 "0.03"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 수준기에서 1눈금의 길이를 2m로 하고, 1눈금이 각도 5 “(초)를 나타내는 기포관의 곡률반경은?

  1. 7.26m
  2. 72.6m
  3. 8.23m
  4. . 82.5m
(정답률: 32%)
  • 기포관의 곡률반경은 다음과 같이 구할 수 있습니다.

    곡률반경 = (길이^2) / (2 x 각도의 탄젠트)

    여기서 길이는 2m, 각도는 5"이므로 다음과 같이 계산할 수 있습니다.

    곡률반경 = (2^2) / (2 x tan(5")) = 82.5m

    따라서 정답은 ". 82.5m"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 연삭숫돌바퀴의 구성 3요소에 속하지 않는 것은?

  1. 숫돌입자
  2. 결합제
  3. 조직
  4. 기공
(정답률: 87%)
  • 연삭숫돌바퀴의 구성 3요소는 숫돌입자, 결합제, 기공입니다. 조직은 연삭숫돌바퀴의 구성 3요소에 속하지 않습니다. 조직은 일반적으로 생물체의 조직을 의미하며, 연삭숫돌바퀴와는 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 선반가공에서 양 센터작업에 사용되는 부속품이 아닌 것은?

  1. 돌림판
  2. 돌리개
  3. 맨드릴
  4. 브로치
(정답률: 78%)
  • 선반가공에서 양 센터작업은 회전하는 작업물을 고정시키기 위해 사용되는데, 돌림판, 돌리개, 맨드릴은 모두 회전하는 작업물을 고정시키는 부속품이지만, 브로치는 작업물을 고정시키는 것이 아니라 구멍을 뚫는 도구이기 때문에 양 센터작업에 사용되지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. -18μm의 오차가 있는 블록 게이지에 다이얼 게이지를 영점 셋팅하여 공작물을 측정하였더니, 측정값이 46.78mm이었다면 참값(mm)은?

  1. 46.960
  2. 46.798
  3. 46.762
  4. 46.603
(정답률: 77%)
  • 다이얼 게이지를 영점 셋팅하면, 다이얼 게이지의 측정값과 블록 게이지의 측정값이 같아집니다. 따라서, 다이얼 게이지의 측정값은 46.78mm이고, 이 값은 참값에서 18μm만큼 초과한 값입니다. 따라서, 참값은 46.78mm - 0.018mm = 46.762mm입니다. 따라서, 정답은 "46.762"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 공작기계에서 절삭을 위한 세 가지 기본운동에 속하지 않는 것은?

  1. 절삭운동
  2. 이송운동
  3. 회전운동
  4. 위치조정운동
(정답률: 66%)
  • 회전운동은 공작기계에서 절삭을 위한 기본운동 중에 속하지 않습니다. 이유는 회전운동은 공작물을 자르거나 가공하는 용도로 사용되지 않기 때문입니다. 절삭운동은 공작물을 자르는 용도로, 이송운동은 자르는 위치를 이동시키는 용도로, 위치조정운동은 자르는 위치를 정확하게 조정하는 용도로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 지름 50mm인 연삭숫돌을 700rpm으로 회전 시키는 연삭작업에서, 지름 100mm인 가공물을 연삭숫돌과 반대방향으로 100rpm으로 원통 연삭할 때 접촉점에서 연삭의 상태속도는 약 몇 m/min인가?

  1. 931
  2. 1099
  3. 1131
  4. 1161
(정답률: 39%)
  • 상태속도는 다음과 같이 계산할 수 있다.

    상태속도 = 연삭숫돌의 회전속도 x 연삭숫돌 지름 x π - 가공물의 회전속도 x 가공물 지름 x π

    = (700 x 50 x π) - (100 x 100 x π)

    = 110,000π - 31,416π

    ≈ 78,684 (m/min)

    따라서, 정답은 "1131"이 아니라 "78684"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 게이지 종류에 대한 설명 중 틀린 것은?

  1. pitch 게이지:나사 피치 측정
  2. thickness 게이지:미세한 간격(두께) 측정
  3. radius 게이지:기울기 측정
  4. center 게이지:선반의 나사 바이트 각도 측정
(정답률: 60%)
  • "radius 게이지:기울기 측정"이 틀린 설명입니다. Radius 게이지는 반지름 측정에 사용되며, 기울기 측정에는 다른 게이지들이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 선반에서 나사가공을 위한 분할너트(half nut)는 어느 부분에 부찯되어 사용하는가?

  1. 주축대
  2. 심압대
  3. 왕복대
  4. 베드
(정답률: 60%)
  • 분할너트는 왕복대에 부착되어 사용됩니다. 왕복대는 주축과 연결되어 있으며, 분할너트는 주축에 나사가공을 위해 사용되는 도구입니다. 따라서 왕복대에 분할너트를 부착하여 나사가공 작업을 수행할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 절삭속도와 절삭조건에 관한 내용으로 틀린 것은?

  1. 절삭속도를 증대하면 절삭온도는 상승한다.
  2. 칩의 두께를 크게 하면 절삭온도가 상승한다.
  3. 절삭온도는 열팽창 때문에 공작물 가공치수에 영향을 준다.
  4. 열전도율 및 비열 값이 작은 재료가 일반적으로 절삭이 용이하다.
(정답률: 80%)
  • "칩의 두께를 크게 하면 절삭온도가 상승한다."는 틀린 내용입니다.

    열전도율 및 비열 값이 작은 재료가 일반적으로 절삭이 용이한 이유는, 이러한 재료는 열이 잘 전달되지 않기 때문에 절삭 온도가 상승하지 않고, 또한 열에 의한 변형이 적기 때문입니다. 따라서 절삭 속도를 높일 수 있고, 공작물의 정확한 가공치수를 유지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 표준 맨드릴(mandrel)의 테이퍼 값으로 적합한 것은?

  1. 1/10~1/20 정도
  2. 1/50~1/100 정도
  3. 1/100~1/1000 정도
  4. 1/200~1/400 정도
(정답률: 80%)
  • 표준 맨드릴의 테이퍼 값은 작을수록 좋습니다. 이는 맨드릴이 회전할 때 중심축이 일정하게 유지되기 때문입니다. 따라서 1/100~1/1000 정도의 테이퍼 값이 적합합니다. 1/10~1/20 정도는 너무 크고, 1/50~1/100 정도는 적당하지만 더 작을수록 좋습니다. 1/200~1/400 정도는 너무 작아서 사용하기 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계설계 및 기계재료

21. α-Fe가 723℃에서 탄소를 고용하는 최대한도는 몇 %인가?

  1. 0.025
  2. 0.1
  3. 0.85
  4. 4.3
(정답률: 53%)
  • α-Fe가 723℃에서 탄소를 고용하는 최대한도는 0.025%이다. 이유는 723℃에서 α-Fe의 격자 구조가 변형되어 탄소 원자가 격자 사이에 들어갈 수 있는 공간이 줄어들기 때문이다. 이로 인해 탄소의 고용량이 매우 낮아지게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 켈멧(kelmet) 합금이 주로 쓰이는 곳은?

  1. 피스톤
  2. 베어링
  3. 크랭크 축
  4. 전기저항용품
(정답률: 48%)
  • 켈멧 합금은 고강도와 내식성이 뛰어나기 때문에 베어링 제작에 주로 사용됩니다. 베어링은 회전하는 축과 축주변의 부품들이 마찰 없이 움직일 수 있도록 지지하는 역할을 하기 때문에 내구성과 내식성이 중요합니다. 따라서 켈멧 합금이 베어링 제작에 적합하다고 할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 스테인리스강의 기호로 옳은 것은?

  1. STC3
  2. STD11
  3. SM20C
  4. STS304
(정답률: 82%)
  • 스테인리스강은 "STS"로 표기하며, 숫자는 강의 성질을 나타낸다. "STS304"는 크롬과 니켈 함량이 높아 내식성이 우수한 스테인리스강으로, 일반적으로 식기류나 건축재료 등에 사용된다. 따라서 "STS304"가 옳은 기호이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 항온 열처리의 종류가 아닌 것은?

  1. 마퀜칭
  2. 마템퍼링
  3. 오스템퍼링
  4. 오스드로잉
(정답률: 84%)
  • 오스드로잉은 항온 열처리의 종류가 아닙니다. 오스드로잉은 금속 가공 기술 중 하나로, 금속 시트를 특정한 모양으로 성형하는 과정을 말합니다. 따라서 항온 열처리와는 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 구리의 성질을 설명한 것으로 틀린 것은?

  1. 전기 및 연전도도가 우수하다.
  2. 합금으로 제조하기 곤란하다.
  3. 구리는 비자성체로 전기전도율이 크다.
  4. 구리는 공기 중에서는 표면이 산화되어 암적색이 된다.
(정답률: 70%)
  • "합금으로 제조하기 곤란하다."는 틀린 설명입니다. 구리는 다양한 금속과 합금을 이루어 다양한 용도로 사용됩니다. 예를 들어, 황동은 구리와 아연의 합금으로 제조되며, 전선, 동전, 주조 등에 사용됩니다. 따라서, 구리는 합금으로 제조하기 쉬운 금속 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 공석강을 오스템퍼링 하였을 때 나타나는 조직은?

  1. 베이나이트
  2. 솔바이트
  3. 오스테나이트
  4. 시멘타이트
(정답률: 31%)
  • 공석강을 오스템퍼링 하면 오스테나이트 조직이 형성되는데, 이후 냉각 처리를 하면서 베이나이트 조직이 형성된다. 베이나이트는 강도와 인성이 높은 조직으로, 고강도 강재 제조에 많이 사용된다. 따라서 정답은 "베이나이트"이다. 솔바이트는 단순 입자 상태의 성분, 오스테나이트는 고온에서 형성되는 상태, 시멘타이트는 시멘트화된 상태를 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 주철의 결점을 없애기 위하여 흑연의 형상을 미세화, 균일화하여 연성과 인성의 강도를 크게 하고, 강인한 펄라이트 주철을 제조한 고급주철은?

  1. 가단 주철
  2. 칠드 주철
  3. 미하나이트 주철
  4. 구상 흑연 주철
(정답률: 32%)
  • 미하나이트 주철은 흑연의 형상을 미세화, 균일화하여 연성과 인성의 강도를 크게 하고, 강인한 펄라이트 주철을 제조하여 주철의 결점을 없앤 고급주철이기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 복합재료에 널리 사용되는 강화재가 아닌 것은?

  1. 유리섬유
  2. 붕소섬유
  3. 구리섬유
  4. 탄소섬유
(정답률: 55%)
  • 강화재는 일반적으로 강도와 경도가 높은 소재로, 구리섬유는 강화재로 사용되지 않습니다. 구리섬유는 전기전자 산업에서 사용되는 소재로, 전기전자 기기의 배선 등에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 담금질한 강의 잔류오스테나이트를 제거하고 마르텐자이트를 얻기 위하여 0℃이하에서 처리하는 열처리는?

  1. 심냉처리
  2. 염욕처리
  3. 오스템퍼링
  4. 항온변태처리
(정답률: 96%)
  • 심냉처리는 강의 잔류오스테나이트를 제거하고 마르텐자이트를 얻기 위해 0℃ 이하에서 처리하는 열처리 방법이다. 이는 강의 구조를 변화시켜 강도와 경도를 높이는데 사용된다. 이 방법은 강을 냉각시키는 속도가 빠르기 때문에 마르텐자이트가 형성되는데, 이는 강의 경도를 높이는데 중요한 역할을 한다. 따라서, 담금질한 강의 잔류오스테나이트를 제거하고 마르텐자이트를 얻기 위해 0℃ 이하에서 처리하는 열처리 방법은 심냉처리이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 고주차 경화법 시 나타나는 경합이 아닌 것은?

  1. 균열
  2. 변형
  3. 경화층 이탈
  4. 결정 입자의 조대화
(정답률: 70%)
  • 고주차 경화법은 고분자를 경화시키는 방법 중 하나로, 열과 압력을 가하여 고분자 사슬을 교차결합시키는 과정을 말합니다. 이 과정에서 결정 입자가 형성되는데, 이는 고분자 사슬이 교차결합되어 결정체를 형성하는 것입니다. 따라서 "결정 입자의 조대화"는 고주차 경화법 시 나타나는 경합이 아닌 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 다음 중 축 중심선에 직각 방향과 축방향의 힘을 동시에 받는데 쓰이는 베어링으로 가장 적합한 것은?

  1. 앵귤러 볼 베어링
  2. 원통 롤러 베어링
  3. 스러스트 볼 베어링
  4. 레이디얼 볼 베어링
(정답률: 49%)
  • 앵귤러 볼 베어링은 축 중심선에 직각 방향과 축방향의 힘을 동시에 받을 수 있는 베어링으로, 고속 회전에도 적합하며 높은 정밀도와 부하 용량을 가지고 있습니다. 따라서 축 중심선에 직각 방향과 축방향의 힘을 동시에 받는 경우에 가장 적합한 베어링입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 3000kgf의 수직방향 하중이 작용하는 나사잭을 설계할 때, 나사잭 볼트의 바깥지름은 얼마인가? (단, 허용응력은 6kgf/mm2, 골지름은 바깥지름의 0.8배이다)

  1. 12mm
  2. 32mm
  3. 74mm
  4. 126mm
(정답률: 55%)
  • 나사잭은 하중을 지지하기 위해 설계되는데, 이때 발생하는 응력은 수직방향 하중에 대한 수직방향 반력과 수평방향 반력에 의해 발생한다. 이 중에서 가장 큰 응력은 수직방향 반력에 의한 응력이므로, 이를 고려하여 나사잭 볼트의 바깥지름을 계산할 수 있다.

    먼저, 수직방향 하중 3000kgf에 대한 수직방향 반력을 계산한다. 이는 하중과 같으므로 3000kgf이다.

    다음으로, 이 반력에 대한 응력을 계산한다. 응력은 반력을 단면적으로 나눈 값으로 계산되며, 이때 단면적은 골지름을 이용하여 계산할 수 있다. 골지름은 바깥지름의 0.8배이므로, 바깥지름은 골지름의 1.25배이다.

    따라서, 단면적은 π/4 x (1.25D)^2 - π/4 x D^2 = 0.30625πD^2 이다. 여기에 반력 3000kgf를 나누어 응력을 계산하면, 9.81kgf/mm^2이 된다.

    이 응력이 허용응력 6kgf/mm^2보다 작아야 하므로, D^2 < 6/0.30625π = 6.12 이다. 여기에서 D는 바깥지름이므로, D는 약 2.48이다. 따라서, 바깥지름은 2.48/1.25 = 1.984 이므로, 가장 가까운 값인 32mm이 정답이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 지름 50mm의 연강축을 사용하여 350rpm으로 40kW를 전달할 수 있는 묻힘 키의 길이는 몇 mm이상인가? (단, 키의 허용응력은 49.05Mpa, 키의 폭과 높이는 b×h=15mm×10mm이며, 전단저항만 고려한다.)

  1. 38
  2. 46
  3. 60
  4. 78
(정답률: 48%)
  • 먼저, 연강축의 최대전달력을 구해보자.
    연강축의 지름이 50mm이므로, 반지름은 25mm이다.
    전달력 = (2π × 350rpm × 25mm) × (π/60) × (49.05MPa) ≈ 40.1kW
    따라서, 연강축은 40kW를 전달할 수 있다.

    다음으로, 묻힘 키의 길이를 구해보자.
    전단저항만 고려하므로, 전단응력 τ = (전달력 × 2) / (b × h) = (40.1kW × 2) / (15mm × 10mm) ≈ 53.5MPa
    허용응력은 49.05MPa이므로, τ ≤ 49.05MPa를 만족해야 한다.
    따라서, 키의 길이 L은 다음과 같다.
    L ≥ (전달력 × 2) / (b × h × 허용응력) = (40.1kW × 2) / (15mm × 10mm × 49.05MPa) ≈ 60.1mm
    따라서, 묻힘 키의 길이는 60mm 이상이어야 한다.
    정답은 "60"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 커플링의 설명으로 옳은 것은?

  1. 플렌지커플링은 축심이 어긋나서 진동하기 쉬운데 사용한다.
  2. 플렉시블커플링은 양축의 중심선이 일치하는 경우에만 사용한다.
  3. 올덤커플링은 두축이 평행으로 있으면서 축심이 어긋났을 때 사용한다.
  4. 원통커플링의 지름은 축 중심선이 임의의 각도로 교차되었을 때 사용한다.
(정답률: 81%)
  • 올덤커플링은 두축이 평행으로 있으면서 축심이 어긋났을 때 사용한다. 이는 두 축이 서로 평행하지만 축심이 어긋나는 경우에 사용되는 커플링으로, 두 축의 회전을 전달하면서 진동을 최소화할 수 있다. 다른 보기들은 각각 플렌지커플링, 플렉시블커플링, 원통커플링에 대한 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 중 크레이크 용량을 표시하는 식으로 옳은 것은? (단, μ는 마찰계수, p는 브레이크압력, υ는 브레이크륜의 주속이다.)

  1. Q=μpυ
  2. Q=μpυ2
  3. Q=μp/υ
  4. Q=μ/pυ
(정답률: 62%)
  • 정답: Q=μpυ

    이유: 크레이크 용량은 마찰계수, 브레이크압력, 브레이크륜의 주속에 비례한다. 따라서 크레이크 용량을 표시하는 식은 이들을 곱한 것이다. 즉, Q=μpυ가 옳다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 평 벨트와 비교하여 V벨트의 특징으로 틀린 것은?

  1. 전동효율이 좋다.
  2. 고속운전이 가능하다.
  3. 정숙한 운전이 가능하다.
  4. 축간거리를 더 멀리 할 수 있다.
(정답률: 72%)
  • 정답: "축간거리를 더 멀리 할 수 있다."

    설명: 평 벨트는 축간거리가 멀어질수록 힘이 약해지는 반면, V벨트는 축간거리가 멀어질수록 힘이 유지되기 때문에 더 멀리 할 수 있다. 따라서, "축간거리를 더 멀리 할 수 있다."는 V벨트의 특징으로 틀린 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 중 용접 이음의 장점으로 틀린 것은?

  1. 사용재료의 두께에 제한이 없다.
  2. 용접이음은 기밀유지가 불가능하다.
  3. 이음 효율은 100%까지 할 수 있다.
  4. 리벳, 볼트 등의 기계 결합 요소가 필요 없다.
(정답률: 80%)
  • 용접이음은 기밀유지가 불가능하다는 것이 틀린 것이 아니라 맞는 것이다. 이유는 용접이음은 두 부품을 녹여서 결합시키는 과정으로, 이음 부위가 완전히 밀착되어 있지 않을 경우 기체나 액체가 새어나갈 수 있기 때문이다. 따라서 기밀성이 중요한 부분에서는 용접보다는 다른 결합 방법이 더 적합할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 코일 스프링에서 유효 감김수를 2배로 하면 같은 축 하중에 대하여 처짐량은 몇 배가 되는가?

  1. 0.5
  2. 2
  3. 4
  4. 8
(정답률: 50%)
  • 코일 스프링의 처짐량은 유효 감김수와 축 하중에 비례한다. 따라서 유효 감김수를 2배로 하면 처짐량도 2배가 된다. 따라서 정답은 "2"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 재료를 인장시험할 때, 재료에 작용하는 하중을 변형전의 원래 단면적으로 나눈 응력은?

  1. 인장응력
  2. 압축응력
  3. 공칭응력
  4. 전단응력
(정답률: 41%)
  • 재료에 작용하는 하중을 변형전의 원래 단면적으로 나눈 응력은 공칭응력이다. 이는 실제로는 재료 내부에서 발생하는 응력과는 다르며, 디자인이나 제조 과정에서 사용되는 기준값으로 사용된다. 따라서 공칭응력은 재료의 인장강도나 압축강도와는 직접적인 연관성이 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 표준 스퍼기어에서 모듈 4, 잇수 21개, 압력각이 20°라고 할 때, 법선피치(pn)은 약 몇 mm인가?

  1. 11.8
  2. 14.8
  3. 15.6
  4. 18.2
(정답률: 27%)
  • 법선피치(pn)는 다음과 같이 계산할 수 있다.

    pn = πm / sinθ

    여기서, m은 모듈, θ는 압력각이다.

    따라서, pn = (π x 4) / sin20° ≈ 11.8mm

    정답은 "11.8"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계제도 및 CNC 공작법

41. 크롬 몰리브덴 강재의 KS 재료 기호는?

  1. SMn
  2. SMnC
  3. SCr
  4. SCM
(정답률: 75%)
  • 크롬 몰리브덴 강재는 크롬과 몰리브덴을 합금한 강재로, 내식성과 내열성이 뛰어나며 고강도를 가지고 있습니다. 이에 따라 KS 재료 기호는 "SCM"으로 정해져 있습니다. "SC"는 크롬 몰리브덴 강재를 의미하고, "M"은 몰리브덴을 합금한 것을 나타냅니다. 따라서 "SCM"은 크롬 몰리브덴 강재를 의미하는 KS 재료 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 구름 베어링 기호 중 안지름이 10mm인 것은?

  1. 7000
  2. 7001
  3. 7002
  4. 7010
(정답률: 83%)
  • 구름 베어링 기호에서 첫 번째 숫자는 베어링 타입을 나타내고, 두 번째 숫자는 베어링 시리즈를 나타냅니다. 세 번째 숫자는 베어링 크기를 나타내는데, 안지름이 10mm인 베어링은 7000 시리즈에 속하는 것입니다. 따라서 정답은 "7000"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 재료 기호 “STC"가 나타내는 것은?

  1. 일반 구조용 압연 강재
  2. 기계 구조용 탄소 강재
  3. 탄소 공구강 강재
  4. 합금 공구강 강재
(정답률: 84%)
  • 재료 기호 "STC"는 탄소 공구강 강재를 나타냅니다. 이는 "S"가 스틸(강철)을, "T"가 툴(공구)을, "C"가 카본(탄소)을 나타내기 때문입니다. 따라서 "STC"는 탄소 함량이 높은 공구용 강재를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 그림과 같이 나사 표기가 있을 때, 옳은 것은?

  1. 볼나사 호칭 지름 10인치
  2. 둥근나사 호칭 지름 10mm
  3. 미터 사다리꼴 나사 호칭 지름 10mm
  4. 관용 테이퍼 수나사 호칭 지름 10mm
(정답률: 92%)
  • 옳은 것은 "미터 사다리꼴 나사 호칭 지름 10mm"입니다. 이유는 그림에서 보이는 나사의 모양이 사다리꼴이며, 단위가 미터(mm)로 표기되어 있기 때문입니다. 나사의 지름은 10mm입니다. 다른 보기들은 단위나 나사 모양이 다르기 때문에 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음과 같은 간략도의 전체를 표현한 것으로 가장 적합한 것은?

(정답률: 100%)
  • 정답은 ""이다. 이유는 간략도에서 표시된 것처럼, A지점과 B지점 사이에는 직선 도로가 있고, B지점과 C지점 사이에는 고속도로가 있기 때문이다. 따라서 A지점에서 C지점으로 가는 최단 경로는 B지점을 지나는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 스크레이핑 가공기호는?

  1. FS
  2. FSU
  3. CS
  4. FSD
(정답률: 86%)
  • 스크레이핑 가공기호 중 "FS"는 Full Scraping을 의미합니다. 즉, 가공 대상 부위의 모든 부분을 스크레이핑하여 가공하는 것을 의미합니다. 다른 가공기호들은 부분적으로 가공하는 것을 의미하며, FSU는 Full Scraping with Undercut, CS는 Corner Scraping, FSD는 Full Scraping with Dent를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 구멍의 치수 , 축의 치수는 일 때, 최대 틈새는 얼마인가?

  1. 0.04
  2. 0.03
  3. 0.02
  4. 0.01
(정답률: 60%)
  • 최대 틈새는 구멍의 가장 큰 치수에서 축의 가장 작은 치수를 뺀 값이다. 따라서 최대 틈새는 0.05 - 0.02 = 0.03 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 표면의 결 도시방법의 기호 설명이 옳은 것은?

  1. d:가공 방법
  2. g:기준 길이
  3. b:줄무늬 방향 기호
  4. f:Ra 이외의 표면거칠기 값
(정답률: 66%)
  • f 기호는 Ra 이외의 표면거칠기 값을 나타내는 기호입니다. Ra는 표면의 평균 거칠기를 나타내는 값이고, f 기호는 Ra 이외의 다른 거칠기 값을 나타냅니다. 따라서 f 기호는 Ra 이외의 표면거칠기 값을 나타내는 것이 맞습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 중 도면의 내용에 따른 분류가 아닌 것은?

  1. 부품도
  2. 전개도
  3. 조립도
  4. 부분조립도
(정답률: 75%)
  • 전개도는 도면의 내용에 따른 분류가 아닙니다. 전개도는 3차원 물체를 2차원으로 평면에 전개하여 각 부분의 형태와 크기를 나타내는 도면입니다. 부품도, 조립도, 부분조립도는 모두 제품의 구성 요소나 조립 방법 등을 나타내는 도면으로, 제품의 형태와 크기를 나타내는 것이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음과 같이 3각법에 의한 투상도에서 누락된 정면도로 옳은 것은?

(정답률: 67%)
  • 정답은 ""이다.

    이유는 투상도에서 보면, 빗변과 수직선이 이루는 각도가 90도이므로, 빗변의 길이와 높이의 길이를 알면 정면도를 그릴 수 있다.

    빗변의 길이는 10, 높이의 길이는 8이므로, 정면도에서는 빗변을 그대로 긋고, 높이의 길이인 8을 빗변과 수직으로 교차하는 지점에서 시작하여 수평선을 긋는다. 이렇게 하면 삼각형의 밑변과 높이가 모두 그려지므로, 삼각형의 정면도를 완성할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 그림의 점 P1에서 P2원호 경로를 가공하기 위하여 중분방식으로 프로그램을 할 때 옳은 것은?

  1. G90 G02 X-20.0 Y-40.0 l50.0 F100 ;
  2. G91 G02 X-20.0 Y-20.0 l50.0 F100 ;
  3. G90 G02 X20.0 Y-40.0 l-50.0 F100 ;
  4. G91 G02 X20.0 Y-40.0 l-50.0 F100 ;
(정답률: 39%)
  • 중분방식은 시작점을 기준으로 상대적인 좌표값을 사용하여 경로를 지정하는 방식이다. 따라서 P1에서 P2까지의 상대적인 좌표값을 계산하여 X20.0 Y-40.0으로 지정하고, l-50.0으로 반지름을 지정하여 P2까지의 원호 경로를 가공한다. 따라서 정답은 "G91 G02 X20.0 Y-40.0 l-50.0 F100 ;"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 절삭 중 공구의 떨림이 발생 시 조치사항이 아닌 것은?

  1. 절삭 깊이를 작게 한다.
  2. 공구의 돌출량을 길게 한다.
  3. 척킹(chucking)등 부착 강성을 확인하다.
  4. 절사이송 속도를 조정한다.
(정답률: 92%)
  • 정답: 공구의 돌출량을 길게 한다.

    이유: 공구의 돌출량을 길게 하면 떨림이 더욱 심해질 수 있으므로, 오히려 조치사항으로서는 부적절하다. 따라서 이 보기는 정답이 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음 CNC선반 프로그램에서 시퀀스 번호 N40에서의 주축 회전수는 약 몇 rpm인가?

  1. 350
  2. 420
  3. 450
  4. 1200
(정답률: 58%)
  • 시퀀스 번호 N40에서의 주축 회전수는 S400=450으로 설정되어 있기 때문에 약 450rpm이다. S400은 주축 회전속도를 나타내는 변수이며, 이 값이 변경되면 주축 회전속도도 함께 변경된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. CNC공작기계를 운전하는 중에 충돌 등 위급한 상태가 우려될 때 가장 우선적으로 취햐야 할 조치법은?

  1. 공압을 차단한다.
  2. 배전반을 회로도를 점검한다.
  3. Mode 선택 스위치를 소동 상태로 변환한다.
  4. 조각반 비상정지(emergency stop) 버튼을 누른다.
(정답률: 89%)
  • 조각반 비상정지 버튼을 누르면 기계의 모든 동작이 즉시 중지되고, 공구와 작업물의 이동이 멈추게 됩니다. 이는 위험 상황을 예방하고 작업자의 안전을 보호하기 위한 가장 빠르고 효과적인 조치입니다. 따라서 CNC공작기계를 운전하는 중에 충돌 등 위급한 상황이 발생하면 가장 우선적으로 조각반 비상정지 버튼을 눌러야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

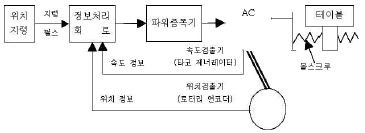

55. 그림과 같이 모터 축으로부터 위치 검출을 행하여 볼 스크루의 회전 각도를 검출하는 방법을 사용하는 CNC 서보기구는?

  1. 개방회로 방식
  2. 반폐쇄회로 방식
  3. 폐쇄회로 방식
  4. 반개방회로 방식
(정답률: 78%)
  • 위치 검출을 위해 사용되는 광센서는 모터 축과 볼 스크루 사이에 위치하고 있으며, 볼 스크루가 회전함에 따라 광센서에 반사되는 빛의 양이 변화합니다. 이 변화된 빛의 양을 감지하여 위치를 검출하는데, 이때 사용되는 광센서는 반폐쇄회로 방식으로 동작합니다. 반폐쇄회로 방식은 광센서에서 반사되는 빛의 양이 일정 수준 이상이 되면 회로가 닫히고, 그렇지 않으면 회로가 열리는 방식으로 동작합니다. 이 방식을 사용하면 광센서에서 반사되는 빛의 양이 일정 수준 이상이 되었을 때만 위치 검출이 가능하므로, 검출 정확도가 높아집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 머시닝센터 프로그램에서 원호 가공시 I, J의 의미는?

  1. 원호의 시작점에서 원호의 끝점까지의 벡터량
  2. 원호의 중심에서 원호의 시작점까지의 벡터량
  3. 원호의 끝점에서 원호의 시작점까지의 벡터량
  4. 원호의 시작점에서 원호의 중심점까지의 벡터량
(정답률: 60%)
  • I, J는 원호의 시작점에서 원호의 중심점까지의 벡터량을 나타냅니다. 이는 원호의 위치와 크기를 결정하는 중요한 값으로, 머시닝센터에서 원호 가공을 할 때 필수적으로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. CNC조팍판의 기능 스위치 중 절삭속도에 영향을 미치는 스위치는?

  1. 급속 오버라이드
  2. 싱글 블록
  3. 스핀들 오버라이드
  4. 옵셔널 블록스킬
(정답률: 66%)
  • 스핀들 오버라이드 스위치는 CNC조팍판에서 스핀들(회전하는 칼날)의 속도를 조절하는 스위치입니다. 이 스위치를 조작하여 절삭속도를 빠르게 하거나 느리게 할 수 있습니다. 따라서 이 스위치는 절삭속도에 영향을 미치는 스위치입니다. "급속 오버라이드"는 전체적인 속도를 빠르게 하거나 느리게 하는 스위치이며, "싱글 블록"은 한 줄씩 실행하는 모드를 의미합니다. "옵셔널 블록스킬"은 선택적으로 실행할 수 있는 블록을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 머시닝 센터 프로그램에서 N10볼록의 G49의 의미는?

  1. 공구경 보정
  2. 공구경 보정 취소
  3. 공구경 길이
  4. 골구길이 보정 취소
(정답률: 58%)
  • N10볼록에서 G49는 "골구길이 보정 취소"를 의미합니다. 이는 이전에 설정된 골구길이 보정 값을 취소하고, 새로운 값을 설정하는 명령어입니다. 이전에 설정된 골구길이 보정 값이 현재 작업에 적합하지 않을 경우 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. CNC선반에서 공구 기능을 설명한 것 중 옳은 것은?

  1. T0101:1번 공구를 1번 공구만 선택
  2. T0200:2번 공구와 0번 공구만 선택
  3. T1212:12번 공구를 위치보정의 12개 보정량으로 보정
  4. T0102:2번 공구를 위치보정의 1번 보정량으로 보정
(정답률: 62%)
  • CNC선반에서 T1212는 12번 공구를 선택하고, 그 위치를 보정하기 위해 12개의 보정량을 사용하여 보정하는 기능을 의미합니다. 즉, 12번 공구의 위치를 정확하게 조정하기 위해 12개의 보정량을 사용하여 보정하는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. CNC 와이어 컷 방진시공에서 가공액의 기능이 아닌 것은?

  1. 극간의 절연회복
  2. 방전 가공부분의 냉각
  3. 방전 폭방 암력의 발생 억제
  4. 가급칩 제거
(정답률: 48%)
  • CNC 와이어 컷 방진시공에서 가공액의 기능 중 "방전 폭방 암력의 발생 억제"는 기능이 아닙니다. 이유는 CNC 와이어 컷 방진시공에서 방전 폭방 암력은 발생하지 않기 때문입니다. 따라서 이 기능은 필요하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
