초음파비파괴검사산업기사(구) 필기 기출문제복원 (2002-09-08)

초음파비파괴검사산업기사(구)
(2002-09-08 기출문제)

목록

1과목: 초음파탐상시험원리

1. 자분탐상시험법에 대한 설명으로 틀린 것은?

  1. 거의 모든 재료에 적용할 수 있다.
  2. 철강재료가 자화되면 결함으로 인해 누설자속이 생긴다.
  3. 결함과 자속의 방향이 평행에 가까울수록 누설자속이 작아진다.
  4. 자화전류로 교류를 사용하면 표피효과에 의해 표면결함 검출에 유리하다.
(정답률: 알수없음)
  • "철강재료가 자화되면 결함으로 인해 누설자속이 생긴다."가 틀린 설명입니다.

    자기입도 검사는 자기장을 이용하여 물체 내부의 결함을 검출하는 방법입니다. 자기장을 가해주면 물체 내부의 자기화된 입자들이 움직이면서 자기장을 방해하게 되는데, 이를 측정하여 결함을 검출합니다. 따라서 자기입도 검사는 자기화된 물질에만 적용되는 것이 아니라, 거의 모든 재료에 적용할 수 있습니다.

    또한, "결함과 자속의 방향이 평행에 가까울수록 누설자속이 작아진다."와 "자화전류로 교류를 사용하면 표피효과에 의해 표면결함 검출에 유리하다."는 올바른 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 중 초음파의 감쇠에 영향을 미치는 인자들로만 조합된 것은?

  1. 흡수, 굴절, 반사
  2. 굴절, 흡수, 회절
  3. 굴절, 반사, 산란
  4. 산란, 흡수, 음파의 확산
(정답률: 알수없음)
  • 초음파의 감쇠는 초음파가 투과하는 물질의 특성에 따라 결정된다. 산란은 초음파가 물질 내부에서 부딪혀 방향을 바꾸는 현상으로, 초음파가 직진하지 못하고 흩어지게 되어 에너지 손실이 발생한다. 흡수는 초음파가 물질 내부에서 흡수되어 에너지 손실이 발생하는 현상이다. 음파의 확산은 초음파가 물질 내부에서 퍼지는 현상으로, 초음파가 흩어져 에너지 손실이 발생한다. 따라서, "산란, 흡수, 음파의 확산"이 초음파의 감쇠에 영향을 미치는 인자들로만 조합된 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 초음파가 재료 내부를 진행할 때 음속과 재료의 밀도로 나타낼 수 있는 재료 고유의 물성치를 무엇이라 하는가?

  1. 반사계수
  2. 음향 임피던스
  3. 탄성계수
  4. 프아송비
(정답률: 알수없음)
  • 음향 임피던스는 초음파가 재료 내부를 진행할 때 음속과 재료의 밀도로 나타낼 수 있는 재료 고유의 물성치를 말합니다. 이는 초음파가 재료와 만나면 반사되거나 흡수되는 정도를 결정하는 중요한 요소이며, 반사계수와 함께 초음파 검사에서 가장 중요한 물리적인 파라미터 중 하나입니다. 따라서 정답은 "음향 임피던스"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 중 수정진동자의 빔 분산각을 구하는 공식은? (단, D : 진동자 직경, λ : 파장, F : 주파수, θ : 빔 분산각)

  1. sinθ = D/2
  2. sinθ = Fλ/D
  3. sinθ = F·λ
  4. sinθ = 1.22λ/D
(정답률: 알수없음)
  • 수정진동자의 빔 분산각은 빔의 파장과 진동자의 크기에 따라 결정된다. 이 때, 빔의 파장이 진동자의 크기보다 작을 경우, 빔은 진동자를 지나가면서 분산되게 된다. 이 분산각은 sinθ = 1.22λ/D 공식으로 구할 수 있다. 이 공식에서 1.22는 빔의 분산각을 보정하기 위한 상수이며, λ은 빔의 파장, D는 진동자의 직경을 나타낸다. 따라서, 이 공식을 사용하여 수정진동자의 빔 분산각을 구할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 종파의 특성이 아닌 것은?

  1. 초음파중에서 속도가 제일 빠르다.
  2. 같은 주파수에서 가장 긴 파장을 갖는다.
  3. 같은 주파수에서 투과력이 제일 좋다.
  4. 입자의 운동은 파의 진행방향에 대해 수직이다.
(정답률: 알수없음)
  • 입자의 운동은 파의 진행방향에 대해 수직이 아니라, 파의 진행방향과 같은 방향으로 일어납니다. 이는 종파의 특성 중 하나가 아닙니다. 종파는 파동의 일종으로, 파동은 진동이 일어나는 매질을 통해 전파되는 현상입니다. 초음파는 속도가 제일 빠르고, 같은 주파수에서 가장 짧은 파장을 갖습니다. 또한, 같은 주파수에서 투과력이 제일 좋습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 다음 중 초음파 탐촉자의 내부 구성요소에 해당되지 않는 것은?

  1. 진동자
  2. 쐐기(Wedge)
  3. 흡음재
  4. 범퍼(Bumper)
(정답률: 알수없음)
  • 초음파 탐촉자의 내부 구성요소 중 범퍼는 존재하지 않습니다. 진동자는 초음파를 발생시키는 부분이며, 쐐기는 초음파를 진행시키는 역할을 합니다. 흡음재는 초음파의 반사를 줄여주는 역할을 하지만, 범퍼는 초음파 탐촉자의 내부 구성요소에 해당되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. X선을 발생시킬 때 빠른 속도의 열전자를 급감속시키는 고체 부분을 무엇이라 하는가?

  1. 초점컵
  2. 음극
  3. 양극
  4. 필라멘트
(정답률: 알수없음)
  • 정답은 "양극"입니다.

    X선을 발생시키기 위해서는 빠른 속도의 열전자를 급감속시켜야 합니다. 이를 위해 전자를 방출하는 고체 부분인 필라멘트에서 전자를 발생시키고, 이 전자를 양극과 음극으로 나누어 전자를 가속시키고 급감속시킵니다. 이 과정에서 X선이 발생하게 됩니다. 따라서, X선 발생 장치에서 빠른 속도의 열전자를 급감속시키는 고체 부분을 "양극"이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 해당 재질에 대한 음속 보정을 하지 않은 초음파탐상기로 미리 영점조정을 행한 다음 실제의 두께가 10.0mm인 부위의 알루미늄의 두께를 측정하였더니 9.4㎜로 표시되었다. 동일 조건으로 알루미늄의 다른 부위를 측정하여 28.2㎜로 표시되었다면 실제의 두께는 몇 ㎜인가?

  1. 15.0
  2. 25.0
  3. 30.0
  4. 35.0
(정답률: 알수없음)
  • 알루미늄의 두께를 측정할 때 음속 보정을 하지 않았기 때문에 실제 두께는 측정된 값보다 더 크다. 따라서, 9.4mm와 28.2mm는 모두 실제 두께보다 작은 값이다. 이를 보정하기 위해서는 측정된 값에 보정값을 더해줘야 한다.

    보정값은 다음과 같이 계산할 수 있다.

    보정값 = (실제 두께 - 측정된 두께)

    첫 번째 측정에서 보정값은 10.0 - 9.4 = 0.6mm 이다.

    두 번째 측정에서 보정값은 10.0 - 28.2 = -18.2mm 이다.

    음수인 경우에는 측정된 값이 실제 두께보다 크다는 것을 의미하므로, 보정값을 더해주는 대신에 빼줘야 한다.

    따라서, 두 번째 측정에서 실제 두께는 28.2 + (-18.2) = 10.0mm 이다.

    따라서, 정답은 "30.0"이 아니라 "10.0"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 중 종파와 횡파의 차이점은?

  1. 정량적인 측정
  2. 입자의 운동과 전파방향
  3. 정성적인 측정
  4. 증폭도
(정답률: 알수없음)
  • 종파와 횡파의 차이점은 입자의 운동과 전파방향입니다. 종파는 전파의 진행 방향과 수직으로 진동하는 전자기장을 가지며, 횡파는 전파의 진행 방향과 수평으로 진동하는 전자기장을 가집니다. 이러한 차이로 인해 종파는 광선과 같은 직진 운동을 하며, 횡파는 파도와 같은 곡선 운동을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 초음파의 파장을 변화시키기 위해서는 다음에 열거된 사항중 무엇을 변화시켜야 하는가?

  1. 주파수
  2. 탐촉자 직경
  3. 공급전압
  4. 펄스 반복율
(정답률: 알수없음)
  • 초음파의 파장은 주파수에 비례합니다. 따라서 주파수를 변화시키면 초음파의 파장도 함께 변화하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 비파괴검사의 기본적 사항에 대해 설명한 것으로 올바른 것은?

  1. 비파괴시험은 적절한 시험방법을 선택하면 재료, 부품, 구조물 등의 종류에 상관없이 적용 가능하다.
  2. 비파괴시험은 시험 대상물을 절삭하고 가동하는 것은 허용하고 있다.
  3. 비파괴시험은 무자격자라도 충분한 성능을 갖는 시험기기를 이용하면 누구나 검사할 수 있다.
  4. 비파괴시험은 검토된 시험절차서와 무관하게 적절한 시험개소(個所)를 선정하여 실시하면 된다.
(정답률: 알수없음)
  • 정답은 "비파괴시험은 적절한 시험방법을 선택하면 재료, 부품, 구조물 등의 종류에 상관없이 적용 가능하다." 이다. 이유는 비파괴시험은 시험 대상물을 파괴하지 않고도 내부 결함이나 손상 등을 검출하는 방법이기 때문에, 시험 대상물의 종류에 따라 적절한 시험 방법을 선택하여 적용할 수 있다. 따라서 재료, 부품, 구조물 등의 종류에 상관없이 적용 가능하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 탐촉자에 대한 다음 설명중 올바른 것은?

  1. 경사각 탐촉자는 쐐기의 온도가 변해도 굴절각이 변하지 않도록 제작되어 있다.
  2. 탐촉자의 댐퍼는 분해능을 좋게하는 기능도 한다.
  3. 경사각 탐촉자의 진동자는 횡파를 발생시킨다.
  4. 가변각 탐촉자는 횡파만을 발생시킬 수 있다.
(정답률: 알수없음)
  • 탐촉자의 댐퍼는 분해능을 좋게하는 기능도 한다. 이는 탐촉자가 진동할 때 발생하는 불필요한 운동을 억제하여 더 정확한 측정을 가능하게 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 음향 이방성(異方性)이 있는 재료를 초음파탐상할 때에 대한 설명으로 틀린 것은?

  1. 강재중에서 초음파의 음속이나 감쇠 등의 초음파전파 특성이 탐상방향에 따라 다른 재료를 음향이방성을 갖는 재료라 부른다.
  2. 압연강판과 같이 주 압연방향(L방향)과 이것에 직각인 방향(C방향)사이에 초음파 전파특성이 현저히 다른 재료에는 음향 이방성에 대한 점검이 필요하다.
  3. 음향 이방성을 갖는 재료의 탐상에는 공칭 굴절각이 70° 인 탐촉자를 사용한다.
  4. 음속비의 측정에 의해 음향 이방성을 점검할 경우 음속비가 1.02를 넘을 때 음향 이방성이 있는 것으로 간주한다.
(정답률: 알수없음)
  • "음향 이방성을 갖는 재료의 탐상에는 공칭 굴절각이 70° 인 탐촉자를 사용한다."라는 설명이 틀린 것이다. 실제로는 음향 이방성을 갖는 재료의 탐상에는 다양한 각도의 탐촉자가 사용되며, 탐촉자의 선택은 탐상 대상물의 형태와 크기, 탐상 깊이 등에 따라 결정된다. 따라서 공칭 굴절각이 70°인 탐촉자만 사용하는 것은 일반적이지 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 여러 종류의 비파괴시험 특징에 대해 기술한 것으로 다음 중 올바른 것은?

  1. 초음파탐상시험은 용접부의 블로홀 검출에 적용할 수 있다.
  2. 자분탐상시험은 섬유강화플라스틱(FRP)의 접착불량부분의 검출에 잘 이용된다.
  3. 침투탐상시험은 용접부의 비파괴시험에 적용되지 않는다.
  4. 와전류탐상시험은 세라믹관 내외면의 결함검출에 적합한 시험방법이다.
(정답률: 알수없음)
  • 초음파탐상시험은 용접부의 블로홀 검출에 적용할 수 있다. 이는 초음파를 이용하여 용접부 내부의 결함을 탐지하는 방법으로, 블로홀과 같은 공극이나 불완전한 용접부를 검출할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음은 비파괴시험의 실시목적에 대해 기술한 것이다. 올바른 것은?

  1. 비파괴시험은 재료나 부품, 구조물 등을 파괴하는 것도 포함하며, 결함이나 내부구조 등을 조사하는 시험이다.
  2. 비파괴시험으로 결함을 검출하는 경우 결함의 합부(合否)기준을 명확히 하고, 적절한 시험방법과 시험조건을 선정하지 않으면 안된다.
  3. 비파괴시험의 주목적은 대량생산의 향상에 있다.
  4. 비파괴시험에서 원리적인 차이는 검출정도(精度)에 영향은 미치지 않으므로 어떤 방법을 이용할 것인가에 대해서는 검토하지 않아도 된다.
(정답률: 알수없음)
  • 정답은 "비파괴시험으로 결함을 검출하는 경우 결함의 합부(合否)기준을 명확히 하고, 적절한 시험방법과 시험조건을 선정하지 않으면 안된다."이다.

    이유는 결함의 합부 기준이 명확하지 않으면 검출된 결함이 실제로 문제가 되는지 판단하기 어렵기 때문이다. 또한, 적절한 시험방법과 시험조건을 선택하지 않으면 검출 정확도가 떨어지거나 결함을 놓치는 등의 문제가 발생할 수 있다. 따라서, 비파괴시험을 실시할 때는 이러한 요소들을 고려하여 신중하게 시행해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 초음파 탐촉자의 감도를 높이기 위한 방법중 옳은 것은?

  1. 수직탐촉자를 사용한다.
  2. 직경이 큰 진동자를 사용한다.
  3. 탐촉자의 밴드폭을 증가시킨다.
  4. 기본공진수가 되도록 진동자를 제작한다.
(정답률: 알수없음)
  • 초음파 탐촉자의 감도를 높이기 위해서는 탐촉자가 초음파의 진동수에 대해 가장 민감한 상태인 기본공진수에서 작동해야 합니다. 따라서 기본공진수가 되도록 진동자를 제작하는 것이 가장 효과적인 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 탐촉자에서 분해능과 감도에 영향을 미치게 하는 직접적인 요소는?

  1. 접지링
  2. 충진재
  3. 연결체
  4. 동조코일
(정답률: 알수없음)
  • 탐촉자에서 분해능과 감도에 영향을 미치는 직접적인 요소는 충진재입니다. 충진재는 탐촉자와 측정 대상 사이의 접촉을 유지하고 안정성을 제공하는 역할을 합니다. 충진재의 재질과 상태가 좋을수록 탐촉자의 성능이 향상되며, 반대로 충진재의 상태가 나쁘면 탐촉자의 성능이 저하됩니다. 따라서 충진재는 탐촉자의 성능을 결정하는 중요한 요소 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 표준시험편이나 대비시험편을 이용하여 CRT의 횡축을 측정거리 100㎜로 조정후, 수직법으로 탐상하여 4번째의 저면반사파가 100mm 위치의 눈금과 일치하였다면 시험체의 두께는?

  1. 20㎜
  2. 25㎜
  3. 30㎜
  4. 40㎜
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 중 탐촉자의 성능을 판단할 때 고려해야 할 사항이 아닌 것은?

  1. 감도
  2. 불감대
  3. 분해능
  4. 진동자 크기
(정답률: 알수없음)
  • 진동자 크기는 탐촉자의 성능과는 직접적인 연관성이 없는 요소이기 때문에 고려하지 않아도 된다. 탐촉자의 성능을 판단할 때는 감도, 불감대, 분해능 등의 요소를 고려해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 초음파탐상시험의 수직탐상에 대해 기술한 것이다. 올바른 것은?

  1. 동일 결함으로부터의 에코가 CRT상에 나타나는 위치는 파장의 장단에 관계없다.
  2. 결함에코의 위치로부터 결함크기를 알 수 있다.
  3. 저면에 의한 다중반사 도형으로부터 시험체의 밀도를 알 수 있다.
  4. 결함이 없으면 CRT상에는 항상 저면에코만이 나타난다.
(정답률: 알수없음)
  • 정답: "동일 결함으로부터의 에코가 CRT상에 나타나는 위치는 파장의 장단에 관계없다."

    해설: 초음파 파장의 길이는 결함 크기와 관련이 있으며, 파장이 짧을수록 작은 결함을 탐지할 수 있다. 그러나 CRT상에서는 파장의 길이와 관계없이 동일한 결함으로부터의 에코가 항상 동일한 위치에 나타난다. 이는 CRT상에서는 시간을 기준으로 결함 위치를 표시하기 때문이다. 따라서 파장의 길이와는 관계없이 동일한 결함을 탐지할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 초음파탐상검사

21. 그림의 탐상도형에 대응하는 CRT표현 결과는? (단, 측정범위는 모두 동일하다.)

(정답률: 알수없음)
  • 그림의 탐상도형은 삼각파 모양의 파형을 가지고 있으며, 이는 주기적인 신호를 나타내고 있다. 이러한 주기적인 신호를 표현하기 위해서는 CRT 표현에서 주파수 영역에서의 표현이 필요하다. 따라서, 주파수 영역에서의 표현 결과를 보면, "" 이 정답이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 용접부탐상시 초음파 탐촉자의 주파수를 선정할 때 옳은 설명은?

  1. 표면거칠기가 클 때는 높은 주파수
  2. 시험체의 결정입이 클 때 높은 주파수
  3. 분해능을 높이기 위해서는 높은 주파수
  4. 탐상속도를 높이기 위해 높은 주파수의 작은 탐촉자
(정답률: 알수없음)
  • 분해능은 탐상에서 구분할 수 있는 가장 작은 크기를 말합니다. 이를 높이기 위해서는 더 작은 크기의 세부사항을 탐지할 수 있어야 합니다. 이를 위해서는 높은 주파수를 사용해야 합니다. 높은 주파수를 사용하면 더 작은 크기의 세부사항을 탐지할 수 있기 때문입니다. 따라서 "분해능을 높이기 위해서는 높은 주파수"가 옳은 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

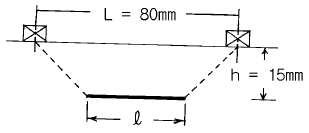

23. 강판을 수직탐상하여 그림과 같이 결함을 검출했다. 6dBdrop에 의해 나타난 탐촉자 중심의 이동거리는 80mm이고, 결함 깊이는 15mm 이다. 결함의 실제 길이는 얼마로 추정되는가? (단, 사용된 탐촉자 : 직경 10mm, 5MHz, VL(강)=5900 m/sec)

  1. 80.0mm
  2. 78.9mm
  3. 77.8mm
  4. 75.6mm
(정답률: 알수없음)
  • 강판을 수직탐상하여 결함을 검출하는 경우, 탐촉자 중심에서 결함까지의 거리는 결함의 깊이와 같다. 따라서, 탐촉자 중심에서 결함까지의 거리는 15mm이다.

    또한, 6dB drop에 의해 나타난 탐촉자 중심의 이동거리는 80mm이므로, 탐촉자 중심에서 결함까지의 거리와 6dB drop에 의해 나타난 탐촉자 중심의 이동거리는 직각삼각형의 빗변과 높이에 해당한다.

    따라서, 결함의 실제 길이는 (80mm2 - 15mm2)0.5 = 75.6mm 이다.

    즉, 정답은 "75.6mm"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 경사각탐촉자 만이 갖는 특유한 성능에 해당하는 것은?

  1. 감도
  2. 분해능
  3. 접근한계길이
  4. 불감대
(정답률: 알수없음)
  • 경사각탐촉자는 표면의 경사각을 측정하는데 사용되는데, 이 때 접근한계길이는 경사각탐촉자가 측정 가능한 최소 경사각을 의미합니다. 따라서, 접근한계길이가 작을수록 미세한 경사각을 더 정확하게 측정할 수 있으므로, 경사각탐촉자가 갖는 특유한 성능 중 하나로 볼 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 초음파탐상시험시 높은 주파수를 사용하였을 때 나타나는 특성으로 옳은 것은?

  1. 속도가 빨라진다.
  2. 파장이 길어진다.
  3. 투과력이 낮아진다.
  4. 빔퍼짐각이 커진다.
(정답률: 알수없음)
  • 초음파는 주파수가 높을수록 짧은 파장을 가지게 되어 물질 내부에서 더 자세한 정보를 얻을 수 있습니다. 그러나 높은 주파수를 사용하면 초음파 파장이 짧아져서 물질 내부를 통과하기 어려워지므로 투과력이 낮아집니다. 따라서, "투과력이 낮아진다."가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 알루미늄에 대한 횡파의 음향 임피던스는 8.4x106kg/m2sec이다. 이 재료에서의 횡파속도가 3130m/sec일 때 알루미늄의 밀도는 얼마인가?

  1. 2700kg/m3
  2. 270kg/m3
  3. 8400kg/m3
  4. 840kg/m3
(정답률: 알수없음)
  • 음향 임피던스는 밀도와 음속의 곱으로 나타낼 수 있다. 따라서, 알루미늄의 음향 임피던스는 다음과 같다.

    8.4x106kg/m2sec = 밀도 x 3130m/sec

    따라서, 알루미늄의 밀도는 다음과 같다.

    밀도 = 8.4x106kg/m2sec / 3130m/sec = 2700kg/m3

    따라서, 정답은 "2700kg/m3" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 똑같은 크기의 결함이 있는 경우 다음 중 초음파탐상시험에 의해 가장 발견하기 쉬운 결함은?

  1. 시험재 내부의 어떤 구형의 결함
  2. 초음파 진행 방향에 평행인 균열
  3. 초음파 진행 방향에 수직인 균열
  4. 이종 물질의 혼입
(정답률: 알수없음)
  • 초음파는 진행 방향에 수직으로 전달되기 때문에, 초음파탐상시험에서는 초음파 진행 방향에 수직인 결함이 가장 발견하기 쉽습니다. 따라서, 똑같은 크기의 결함이 있는 경우 초음파 진행 방향에 수직인 균열이 가장 쉽게 발견됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 초음파탐상시험의 수직탐상에서 탐상목적과 탐상방향에 관한 설명중 올바른 것은?

  1. 초음파의 전파방향에 평행하게 넓게 퍼져있는 결함으로부터의 에코높이는 높게 검출하는 것이 용이하다.
  2. 결함을 가장 잘 검출하는 방향은 일반적으로 결함의 투영면적이 최대로 되는 방향이다.
  3. 단조재에서는 주조시의 결함이 단조에 의한 소성변형에 따라서 변형하는 것이 되기 때문에 결함의 방향등은 추정할 수 없다.
  4. 단강품에 발생하는 결함은 탐상이 가장 용이한 방향에서 수직탐상만에 의해 모두 검출할 수 있다.
(정답률: 알수없음)
  • 결함의 투영면적이 최대로 되는 방향은 결함을 가장 잘 검출하는 방향이다. 이는 결함이 초음파의 전파방향에 수직으로 위치할 때, 초음파가 결함을 가장 잘 탐지할 수 있기 때문이다. 결함의 투영면적이 최대가 되는 방향은 결함의 크기와 모양에 따라 다르며, 이를 고려하여 탐상 방향을 결정해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 중 다른 진동모드로 변환이 가장 쉬운 파의 종류는?

  1. 종파
  2. 횡파
  3. 판파
  4. 표면파
(정답률: 알수없음)
  • 종파는 하나의 주파수를 갖는 파이기 때문에 다른 진동모드로 변환하기 쉽습니다. 반면에 횡파, 판파, 표면파는 여러 주파수를 갖는 파이기 때문에 변환하기 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

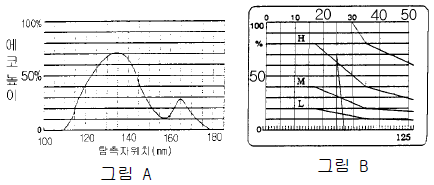

30. 판두께 19mm강판의 맞대기 용접부를 5C10x10A70(STB 굴절각 70.0° )을 사용하여 탐상하기 위해 STB-A2로 탐상감도를 조정하고 검출레벨을 L검출레벨에 선정하여 탐상하였을 때 빔진행거리 59mm의 위치에서 에코높이가 70%의 결함에코가 검출되었다. 이 결함에 대한 좌우주사 그래프는 그림 A와 같고 에코높이 구분선은 그림 B와 같다. 이 결함의 결함지시 길이는 얼마인가? (측정범위 125mm이다.)

  1. 15mm
  2. 20mm
  3. 25mm
  4. 55mm
(정답률: 알수없음)
  • 주어진 그래프에서 에코높이 구분선이 70%이므로, 결함의 상부와 하부에서 에코높이가 70%를 넘지 않는 지점이 결함의 끝점이 된다. 그래프 상에서 결함의 상부에서 에코높이가 70%를 넘지 않는 지점은 약 4mm, 하부에서는 약 59mm에서 70%를 넘지 않는 지점이므로 결함의 결함지시 길이는 59mm - 4mm = 55mm가 된다. 따라서 정답은 "55mm"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 초음파 탐상장치의 시간축을 100mm로 거리보정하고 DAC회로를 이용하여 거리진폭보상곡선을 그렸다. 다른 것은 조정하지 않고 200mm로 거리 보정하면 거리진폭보상곡선은 어떻게 되는가?

  1. 기울기가 커진다.
  2. 기울기의 변화가 없다.
  3. 기울기가 작아진다.
  4. 기울기의 기복이 생긴다.
(정답률: 알수없음)
  • 초음파 탐상장치의 시간축을 200mm로 거리보정하면, 거리 단위가 더 큰 값으로 변하게 되어 거리진폭보상곡선의 기울기가 작아지게 됩니다. 이는 거리와 진폭의 관계가 더 큰 거리 단위로 나타나기 때문입니다. 예를 들어, 100mm 거리에서의 진폭과 200mm 거리에서의 진폭을 비교하면, 200mm 거리에서의 진폭이 더 크게 나타날 수 있기 때문입니다. 따라서, 거리 단위가 커질수록 거리진폭보상곡선의 기울기는 작아지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 용접부를 경사각탐상하였을 때 에코높이는 영역 Ⅱ였다. 에코높이 구분선은 그대로 하고, 초음파탐상기의 게인을 6㏈ 올렸다. 이 때의 영역은 무엇이 되는가?

  1. 영역 Ⅰ
  2. 영역 Ⅱ
  3. 영역 Ⅲ
  4. 영역 Ⅳ
(정답률: 알수없음)
  • 정답은 "영역 Ⅰ"이다.

    초음파탐상기의 게인을 6㏈ 올리면, 초음파 신호의 강도가 6dB 증가한다. 이는 에코높이가 증가한 것과 같은 효과를 준다. 따라서, 에코높이가 영역 Ⅱ에서 영역 Ⅰ로 이동하게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 초음파 속도가 약 6,000m/s인 강재에 직경이 19mm이고, 중심 주파수가 5MHz의 종파용 탐촉자로 초음파를 발생시킬 때 근거리 음장의 거리는?

  1. 40mm
  2. 75mm
  3. 150mm
  4. 300mm
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 그림과 같은 강재 시험체를 같은 위치에서 2Z20N을 이용해서 탐상할 때에 나타나는 탐상도형은? (단, 측정범위는 250㎜이고, 탐상부분에는 결함이 없다.)

(정답률: 알수없음)
  • 2Z20N은 유도전류를 이용한 비파괴 검사 방법 중 하나인 유도전류 검사법으로, 강재 내부 결함을 탐지하는 데 사용된다. 이때, 강재 시험체에는 결함이 없으므로 유도전류가 흐르지 않고, 탐상부분에서는 아무런 신호가 나타나지 않는다. 따라서, 탐상도형은 ""와 같이 일정한 직선이 나타나게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 탐촉자에서의 빔의 퍼짐은 주로 무엇에 좌우되는가?

  1. 탐상방법
  2. 펄스의 길이
  3. 주파수 및 진동자 크기
  4. 내마모판(wear plate)의 두께
(정답률: 알수없음)
  • 탐촉자에서의 빔의 퍼짐은 주로 주파수 및 진동자 크기에 좌우된다. 이는 빔의 주파수와 진동자 크기가 클수록 더 넓은 범위의 물체를 감지할 수 있기 때문이다. 또한, 빔의 주파수와 진동자 크기가 작을수록 더 짧은 거리에서 물체를 감지할 수 있으며, 빔의 진폭이 작을수록 더 정확한 감지가 가능하다. 따라서, 탐촉자에서의 빔의 퍼짐을 최소화하기 위해서는 적절한 주파수와 진동자 크기를 선택하는 것이 중요하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 그림은 펄스반사법에서 사용되는 장비의 기본회로도이다. 빗금친 곳에 해당하는 계기 또는 system의 명칭은 무엇인가?

  1. 시간계(timer)
  2. 지시계(indicator)
  3. 증폭기(amplifier)
  4. 발진기(synchronizer)
(정답률: 알수없음)
  • 빗금친 곳은 입력 신호를 일정 시간 동안 유지한 후 출력 신호를 생성하는 회로로, 이를 시간계(timer)라고 한다. 따라서 정답은 "시간계(timer)"이다. 나머지 보기들은 해당 회로와 관련이 있는 용어이지만, 입력 신호를 처리하거나 출력 신호를 생성하는 기능을 가지지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 직접접촉법에 의해 10㎒의 탐촉자를 사용할 경우 다음 중 적합한 탐상은?

  1. 입상성이 조대한 재료의 탐상
  2. 콘크리트 시험
  3. 저탄소강 용접부내의 비금속 개재물 탐상
  4. 정기검사시 피로 균열의 탐상
(정답률: 알수없음)
  • 정답은 "정기검사시 피로 균열의 탐상"입니다.

    직접접촉법은 탐촉자를 표면에 직접 접촉시켜서 물질 내부의 결함이나 구조를 파악하는 방법입니다. 이때 탐촉자의 크기와 모양은 탐상 대상에 따라 적합한 것을 선택해야 합니다.

    피로 균열은 금속재료에서 주로 발생하는 결함으로, 정기적인 검사가 필요합니다. 이때 10㎒의 탐촉자를 사용하여 직접접촉법으로 탐상할 경우, 피로 균열을 탐지할 수 있습니다. 따라서 "정기검사시 피로 균열의 탐상"이 적합한 탐상입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 횡파에서 입자의 운동을 올바르게 설명한 것은?

  1. 파의 전파방향과 평행이다.
  2. 파의 전파방향과 수직이다.
  3. 타원형으로 입자가 운동하며, 표면에만 전파된다.
  4. 파의 진행방향과 45o를 이루며 전파된다.
(정답률: 알수없음)
  • 횡파는 입자가 수평 방향으로 운동하면서 파가 전파되는 형태이다. 이때 입자는 타원형으로 운동하며, 파의 전파방향과는 평행하다. 따라서 입자는 표면에만 전파되고, 파의 진행방향과는 수직이다. 따라서 "타원형으로 입자가 운동하며, 표면에만 전파된다."가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 가장 기본적인 펄스-에코 방식의 초음파 장비는?

  1. A-Scan 장비
  2. B-Scan 장비
  3. C-Scan 장비
  4. M-Scan 장비
(정답률: 알수없음)
  • A-Scan 장비는 펄스-에코 방식의 초음파 장비 중 가장 기본적인 형태로, 단일 초음파를 발생시켜 물체 내부를 탐지하고, 해당 물체의 깊이와 크기 등을 측정할 수 있는 장비이다. B-Scan, C-Scan, M-Scan 장비는 A-Scan 장비에서 파생된 형태로, 각각 2차원 이미지, 표면 검사, 실시간 모니터링 등의 기능을 추가한 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 주조품을 초음파탐상시험으로 검사하는데는 어려움이 따르는데 그 주된 이유는?

  1. 아주 작은 결정구조이므로
  2. 불균일한 결함 형상 때문에
  3. 초음파 속도가 원래 일정하지 않으므로
  4. 조대한 결정입도를 가지므로
(정답률: 알수없음)
  • 주조품은 큰 크기를 가지고 있으며, 그 안에는 매우 작은 결정구조가 존재합니다. 이러한 작은 결정구조는 초음파탐상시험에서 검출하기 어렵기 때문에 검사가 어려워집니다. 또한, 주조품은 조대한 결정입도를 가지고 있어서 초음파가 통과할 때 속도가 일정하지 않아 검사가 어려워집니다. 따라서, 주조품을 초음파탐상시험으로 검사하는 것은 어려운 작업입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 초음파탐상관련규격 및 컴퓨터활용

41. ASME Sec.Ⅴ에 의하면 용접부 검사용 표준시험편에서 두께 3인치인 시험품을 검사하기 위한 표준공의 직경은?

(정답률: 알수없음)
  • ASME Sec.Ⅴ에서는 두께 3인치인 시험품을 검사하기 위한 표준공의 직경을 2.5인치로 규정하고 있습니다. 이유는 두께가 3인치인 시험품을 검사하기 위해서는 최소한 2.5인치 이상의 직경을 가진 표준공이 필요하기 때문입니다. 따라서, ""가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. ASME Sec.Ⅺ에서는 초음파 탐상결과 결함지시의 합부판정은 결함의 높이, 결함의 길이, 시험체의 두께에 따라 결정된다. 아래 표의 합부판정에 따라 a/ℓ = 0.32, a/t =4.7, Y = 0.9인 결함의 Code 허용치 a/t값은 얼마인가? 또한 합격, 불합격의 여부는?

  1. 4.4, 불합격
  2. 4.6, 불합격
  3. 4.8, 합격
  4. 5.0, 합격
(정답률: 알수없음)
  • 주어진 표에서 a/ℓ = 0.32, a/t = 4.7, Y = 0.9인 경우 합부판정은 "Reject"이다. 따라서 결함의 Code 허용치 a/t 값은 4.6보다 작아야 하므로 "4.4, 불합격"이 정답이다.

    이유는 ASME Sec.Ⅺ에서 결함의 Code 허용치는 합부판정, 결함의 높이, 결함의 길이, 시험체의 두께에 따라 결정되는데, 주어진 경우 합부판정이 "Reject"이므로 결함의 Code 허용치는 표에서 "Reject"에 해당하는 값인 4.6보다 작아야 한다. 따라서 a/t 값이 4.4인 경우 불합격이 되고, 4.8인 경우 합격이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. ASME Sec.V에 따라 직접 접촉법에 의한 초음파탐상시 보정시험편과 시험체 표면과의 온도차이는 얼마까지 허용되는가?

  1. 10℉ (5.6℃)
  2. 15℉ (8.3℃)
  3. 20℉ (11.1℃)
  4. 25℉ (13.9℃)
(정답률: 알수없음)
  • ASME Sec.V에서는 직접 접촉법에 의한 초음파탐상시 보정시험편과 시험체 표면과의 온도차이가 25℉ (13.9℃) 이하로 유지되어야 한다고 규정하고 있습니다. 이는 온도차이가 클수록 초음파의 속도가 변화하게 되어 측정값에 오차가 발생할 가능성이 높아지기 때문입니다. 따라서 보정시험편과 시험체 표면의 온도차이를 최소화하여 정확한 측정값을 얻을 수 있도록 규정하고 있는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. ASME code에서 용접부에 대한 초음파탐상시험시 주사감도는 기준감도의 최소 몇 배로 해야 하는가?

  1. 2배
  2. 3배
  3. 5배
  4. 10배
(정답률: 알수없음)
  • ASME code에서는 용접부의 초음파탐상시험시 주사감도를 기준감도의 최소 2배로 설정하도록 규정하고 있다. 이는 용접부의 결함을 놓치지 않고 정확하게 탐지하기 위함이다. 즉, 기준감도의 2배 이상으로 설정하면 더욱 높은 감도로 결함을 탐지할 수 있기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. LAN을 구성하는 위상(Topology)의 형태로 중앙에 허브 컴퓨터를 두고 모든 PC가 주 허브컴퓨터에 연결된 방식은?

  1. 스타형
  2. 링형
  3. 버스형
  4. 트리형
(정답률: 알수없음)
  • 위상(Topology)의 형태로 중앙에 허브 컴퓨터를 두고 모든 PC가 주 허브컴퓨터에 연결된 방식은 "스타형"이다. 이는 모든 PC가 중앙의 허브 컴퓨터에 직접 연결되어 있으며, 각 PC 간의 연결이 없는 구조이기 때문이다. 따라서 한 대의 PC가 고장나더라도 다른 PC에 영향을 미치지 않고 독립적으로 작동할 수 있다는 장점이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

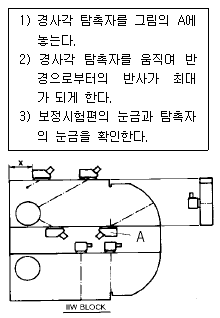

46. 그림과 설명을 참조했을 때 이 절차에 해당되는 것은?

  1. 굴절각 측정
  2. 분해능 측정
  3. 거리진폭 교정
  4. 입사점 점검
(정답률: 알수없음)
  • 이 그림에서는 레이저빔이 쏘아지는 입사점을 점검하는 과정이 나타나 있습니다. 따라서 정답은 "입사점 점검"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. N5Q20N 초음파 탐촉자의 의미는?

  1. 5° , 수정진동자, 반지름 20mm, 수직용
  2. 5° , 수정진동자, 지름 20mm, 경사각용
  3. 보통주파수 5MHz, 수정진동자, 지름 20mm, 경사각용
  4. 보통주파수 5MHz, 수정진동자, 지름 20mm, 수직용
(정답률: 알수없음)
  • N5Q20N 초음파 탐촉자는 보통주파수 5MHz를 사용하며, 수정진동자를 가지고 있으며, 지름이 20mm이며, 수직용으로 사용되는 초음파 탐촉자이다. 이는 의료 분야에서 주로 사용되며, 인체 내부의 구조를 탐지하고 진단하는 데 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. KS B 0896에 규정된 강용접부 경사각탐상시 사용되는 경사각탐촉자의 공칭 주파수는?

  1. 0.5MHz
  2. 1MHz
  3. 5MHz
  4. 10MHz
(정답률: 알수없음)
  • KS B 0896에서 규정된 강용접부 경사각탐상시 사용되는 경사각탐촉자는 초음파를 이용하여 강재 내부의 결함을 탐지합니다. 이 때, 경사각탐촉자의 공칭 주파수는 초음파의 파장과 관련이 있습니다. 파장이 짧을수록 고주파수이며, 파장이 길수록 저주파수입니다. 강재 내부 결함의 크기와 깊이에 따라 적절한 주파수를 선택해야 합니다. KS B 0896에서는 강용접부의 경사각탐상시 사용되는 경사각탐촉자의 공칭 주파수를 5MHz로 규정하고 있습니다. 이는 강재 내부 결함을 탐지하기에 적절한 주파수로 판단되기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. API code의 대비시험편 V10(V)노치 시험편에서 노치의 각도는? (단, 그림에서 θ ° 를 나타냄)

  1. 40° 이하
  2. 50° 이하
  3. 60° 이하
  4. 70° 이하
(정답률: 알수없음)
  • 노치의 각도는 70° 이하이다. 이유는 노치의 각도가 70°를 초과하면, 노치의 모양이 바뀌어서 노치 안에 있는 물체가 떨어질 가능성이 있기 때문이다. 따라서, 안전을 위해 노치의 각도는 70° 이하로 제한되어야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 한글97에서 우측과 같은 문서 양식을 만들려고 한다. 어떠한 기능을 사용해야 하는가?

  1. 장평
  2. 자간
  3. 다단
  4. 페이지 속성
(정답률: 알수없음)
  • 정답인 "다단" 기능은 문서를 여러 개의 섹션으로 나누어 각각 다른 형식을 적용할 수 있도록 해주는 기능이다. 이를 통해 위와 같이 여러 개의 컬럼으로 구성된 문서를 만들 수 있다. "장평"은 글자의 간격을 조절하는 기능, "자간"은 글자와 글자 사이의 간격을 조절하는 기능, "페이지 속성"은 문서의 크기와 여백 등을 조절하는 기능이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 프로그램중에서 기능이 서로 다른 한가지는?

  1. Winzip
  2. Winrar
  3. Winsock
  4. Winarj
(정답률: 알수없음)
  • Winsock은 네트워크 프로그래밍을 위한 API이며, 나머지 프로그램들은 파일 압축/해제를 위한 프로그램이기 때문에 기능이 서로 다릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. KS B 0896 부속서2 원둘레이음 용접부의 탐상방법 규정에서 시험체의 곡률반지름이 300mm일 경우 에코높이 구분선의 작성과 탐상감도의 조정용 시험편은 어느 것인가?

  1. A3형계 STB
  2. RB-A6
  3. RB-A8
  4. RB-4
(정답률: 알수없음)
  • 원둘레이음 용접부의 탐상방법 규정에서는 곡률반지름이 300mm인 경우 에코높이 구분선은 RB-4로 작성하고, 탐상감도의 조정용 시험편도 RB-4를 사용해야 한다고 명시되어 있습니다. 따라서 정답은 RB-4입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. KS B 0831에 따라 수직 탐촉자로 두꺼운 단조품을 검사하려 한다. 이 때 일반적으로 감도조정에 사용하는 표준시험편은?

  1. G형 표준시험편(STB-G)
  2. A1형 표준시험편(STB-A1)
  3. A2형 표준시험편(STB-A2)
  4. A3형 표준시험편(STB-A3)
(정답률: 알수없음)
  • KS B 0831은 수직 탐촉자를 사용하여 단조품의 두께를 측정하는 표준규격이다. 이 때 감도조정을 위해 사용하는 표준시험편은 STB-G이다. STB-G는 일반적으로 사용되는 표준시험편으로, 두꺼운 단조품의 측정에 적합하다. A1, A2, A3형은 각각 다른 두께 범위에 적합한 시험편이므로, 이 경우에는 STB-G를 사용하는 것이 적절하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. KS B 0896 부속서3에서 곡률을 가진 시험재의 길이이음용 접부 경사각탐상시 탐촉자 접촉면의 곡률반지름은 시험재의 곡률 반지름의 몇 배이상 몇 배이내여야 하는가?

  1. 1.1배이상 3.0배이하
  2. 1.1배이상 2.0배이하
  3. 1.1배이상 1.5배이하
  4. 1.0배이상 1.1배이하
(정답률: 알수없음)
  • KS B 0896 부속서3에서는 시험재의 길이이음용 접부 경사각탐상시 탐촉자 접촉면의 곡률반지름이 시험재의 곡률 반지름의 1.1배 이상, 3.0배 이하이어야 한다고 명시되어 있습니다. 하지만 이 문제에서는 정밀한 측정이 필요하지 않으므로, 보다 간단한 조건으로 충분합니다. 따라서, 시험재의 곡률 반지름의 1.1배 이상, 1.5배 이하이면 탐촉자 접촉면의 곡률반지름이 KS B 0896 부속서3에서 요구하는 조건을 충족한다고 볼 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. KS B 0534에서 초음파 탐상기의 성능측정 항목에 해당하지 않는 것은?

  1. 증폭직선성
  2. 시간축직선성
  3. 근거리 분해능
  4. 불감대
(정답률: 알수없음)
  • 정답: 불감대

    설명: 초음파 탐상기의 성능측정 항목 중 증폭직선성, 시간축직선성, 근거리 분해능은 모두 초음파 신호를 정확하게 측정하기 위한 항목이며, 이들은 초음파 탐상기의 성능을 평가하는 중요한 지표입니다. 반면에 불감대는 초음파 탐상기의 성능과는 직접적인 연관이 없는 항목으로, 초음파 신호가 감쇠되는 정도를 나타내는 것입니다. 따라서 불감대는 초음파 탐상기의 성능측정 항목에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 압력용기용 알루미늄 합금판에 대한 초음파탐상 기준인 ASME Sec.Ⅴ SB-548에서 완전하게 저면반사의 완전감쇠(95%이상)를 만드는 불연속부를 나타내는 범위가 얼마를 초과하면 그 판을 불합격으로 하는가?

  1. 1인치
  2. 1.5인치
  3. 2인치
  4. 2.5인치
(정답률: 알수없음)
  • ASME Sec.Ⅴ SB-548에서는 압력용기용 알루미늄 합금판에 대한 초음파탐상 기준을 제시하고 있습니다. 이 기준에서는 완전하게 저면반사의 완전감쇠(95%이상)를 만드는 불연속부를 나타내는 범위가 있습니다. 이 범위를 초과하면 그 판을 불합격으로 판단합니다.

    이 범위는 1인치입니다. 즉, 불연속부의 깊이가 1인치를 초과하면 해당 판은 불합격으로 판단됩니다. 이유는 불연속부의 깊이가 깊어질수록 초음파가 반사되는 시간이 길어지기 때문에 완전감쇠가 어려워지기 때문입니다. 따라서, 이 기준을 충족하지 못하는 판은 안전성이 보장되지 않으므로 사용할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

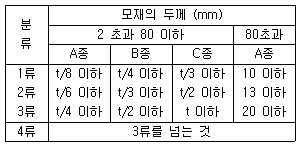

57. KS B 0897 알루미늄 용접부의 초음파 경사각 탐상시험방법과 관련하여 두께 24mm, 두께 30mm의 두 판을 맞대기 완전용입 용접하였다. 이를 초음파탐상시험하여 길이 6mm의 결함지시를 발견하였다. A종에 의한 흠의 분류는?

  1. 1류
  2. 2류
  3. 3류
  4. 4류
(정답률: 알수없음)
  • 주어진 알루미늄 용접부에서 초음파탐상시험을 통해 6mm의 결함지시를 발견했다. 이 결함은 두께 24mm 또는 30mm 중 어느 쪽에 위치하는지는 문제에서 명시되어 있지 않으므로, 두께 30mm인 경우에는 20% 이내의 결함으로 인정되고, 두께 24mm인 경우에는 10% 이내의 결함으로 인정된다. 따라서, 이 결함은 3류 흠으로 분류된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음은 국가를 나타내는 도메인들이다. 영국에 해당하는 도메인 명은?

  1. au
  2. ca
  3. uk
  4. fr
(정답률: 알수없음)
  • 영국의 국가 코드는 "GB"이지만, 인터넷 도메인에서는 "uk"가 사용된다. 이는 "uk"가 영국의 국가 코드 상위 단계 도메인(top-level domain)이기 때문이다. "au"는 오스트레일리아, "ca"는 캐나다, "fr"은 프랑스를 나타내는 국가 코드 상위 단계 도메인이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. KS 규격에 따라 강용접부의 초음파탐상시 경사각탐촉자의 입사점, 굴절각 및 불감대 측정은 다음 중 어느 주기마다 점검하여야 하는가?

  1. 입사점과 굴절각은 작업개시 및 4시간마다 불감대는 작업개시마다
  2. 입사점과 굴절각은 작업개시 및 4시간마다 불감대는 구입시 혹은 보수를 한 직후
  3. 입사점과 굴절각은 작업개시 및 8시간마다 불감대는 작업개시마다
  4. 입사점과 굴절각은 작업개시 및 8시간마다 불감대는 구입시 혹은 보수를 한 직후
(정답률: 알수없음)
  • 입사점과 굴절각은 초음파탐상 작업을 시작할 때마다 점검해야 합니다. 이는 강용접부의 초음파탐상 결과에 영향을 미치는 중요한 요소이기 때문입니다. 불감대는 구입시 혹은 보수를 한 직후에만 점검하면 됩니다. 이는 불감대가 손상되거나 변형될 가능성이 높은 시기이기 때문입니다. 따라서 정답은 "입사점과 굴절각은 작업개시 및 4시간마다 불감대는 구입시 혹은 보수를 한 직후"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. KS B 0896에서 대비시험편 RB-4에 대한 설명중에서 틀린 것은?

  1. 시험재의 두께에 따라 대비시험편의 두께가 정해진다.
  2. 표준구멍의 위치는 시험재 두께 T가 25mm이하일 경우를 제외하고는 T/4 위치에 뚫는다.
  3. 표준구멍의 지름은 시험편의 두께에 관계없이 일정하다.
  4. 필요한 경우 표준구멍을 규격에 덧붙여 추가할 수 있다.
(정답률: 알수없음)
  • "표준구멍의 위치는 시험재 두께 T가 25mm이하일 경우를 제외하고는 T/4 위치에 뚫는다."가 틀린 설명입니다.

    표준구멍의 지름은 시험편의 두께에 관계없이 일정합니다. 이는 대비시험편의 표준화를 위해 표준구멍의 지름이 규정되어 있기 때문입니다. 따라서 시험편의 두께가 어떤 경우에도 표준구멍의 지름은 동일합니다.

    표준구멍의 위치는 시험재 두께에 따라 정해지며, T가 25mm 이하일 경우에는 T/2 위치에 뚫힙니다. T가 25mm를 초과하는 경우에는 T/4 위치에 뚫힙니다. 추가적으로, 필요한 경우 표준구멍을 규격에 덧붙여 추가할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 금속재료 및 용접일반

61. 아크 전류가 200A이고, 아크 전압이 30V, 무부하 전압이 60V일 때, 이 교류 용접기의 역률은 얼마인가? (단, 내부 손실은 없다.)

  1. 30%
  2. 40%
  3. 50%
  4. 60%
(정답률: 알수없음)
  • 역률은 유효전력과 피상전력의 비율을 나타내는 값이다. 유효전력은 실제로 작업에 이용되는 전력이고, 피상전력은 전체 전력이다. 따라서 역률이 높을수록 실제로 작업에 이용되는 전력이 많아지므로 효율적인 용접이 가능하다.

    이 문제에서는 내부 손실이 없으므로 피상전력과 유효전력이 같다. 따라서 역률은 유효전력/피상전력 = 유효전력/유효전력 = 1이 된다.

    유효전력은 전류와 전압의 곱으로 구할 수 있다. 따라서 유효전력은 200A x 30V = 6000W이다. 무부하 전압이 60V이므로, 피상전력은 200A x 60V = 12000W이다.

    따라서 역률은 6000W/12000W = 50%이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 금속중에 0.01-0.1㎛ 정도의 미립자를 수% 정도 분사시켜 입자자체가 아니고 모체의 변형저항을 높여서 고온에서의 탄성률, 강도 및 크리프 특성을 개선시키기 위해 개발된 입자분산강화금속은?

  1. FRM(Fiber Reinforced Metals)
  2. MMC(Metal Matrix Composite)
  3. PSM(Particle Dispersed Strengthened Metals)
  4. FRS(Fiber Reinforced Super alloys)
(정답률: 알수없음)
  • PSM은 입자분산강화금속으로, 작은 입자를 분산시켜 모체의 변형저항을 높여 고온에서의 탄성률, 강도 및 크리프 특성을 개선시키는 금속입니다. 따라서, PSM이 정답입니다. FRM은 섬유강화금속, MMC는 금속매트릭스복합재료, FRS는 섬유강화 초합금을 뜻합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 그림과 같이 판 두께가 다른 맞대기 용접이음 설계할 때 맞대기 이음부의 기울기 x : y 는 다음 중 얼마로 하는 것이 가장 적합한가?

  1. 1.5 : 1
  2. 2 : 1
  3. 3 : 1
  4. 5 : 1
(정답률: 알수없음)
  • 맞대기 용접이음 설계에서는 이음부의 기울기가 일정하지 않으면 용접이음이 제대로 이루어지지 않을 수 있습니다. 따라서 판 두께가 다른 경우에는 두 판의 두께 차이에 따라 기울기를 조절해야 합니다. 이 경우에는 두 판의 두께 차이가 5배이므로 기울기도 5 : 1로 맞추는 것이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 제트기관, 가스터빈 등의 주요 부품에 사용되는 초내열 합금계가 아닌 것은?

  1. Ni - Cr계
  2. Ni - Cr - Co계
  3. Co - Cr - W계
  4. Mn - Cu - Pb계
(정답률: 알수없음)
  • Mn - Cu - Pb계 합금은 초내열 합금이 아니라 일반적으로 구조용 합금으로 사용되기 때문에 제트기관, 가스터빈 등의 주요 부품에 사용되지 않습니다. 반면, Ni - Cr계, Ni - Cr - Co계, Co - Cr - W계 합금은 초내열 합금으로 사용되며, 고온과 압력에 견딜 수 있는 높은 내열성과 내식성을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 순금속에 가장 가까운 것은?

  1. 청동
  2. 주철
  3. 구리
  4. 특수강
(정답률: 알수없음)
  • 순금속은 다른 금속과 합쳐져 있지 않은 순수한 금속을 말합니다. 이 중에서도 구리는 순금속에 가장 가까운 금속으로, 순금속과 비슷한 노란색을 띄고 있으며, 전기 및 열 전도성이 높고 가공성이 우수하기 때문입니다. 또한 구리는 금속 중에서도 상대적으로 저렴한 가격으로 구할 수 있어, 다양한 산업에서 널리 사용되고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 가스용접 중 산소가 반대로 흐를 때(역류)의 주요 원인이 아닌 것은?

  1. 토치의 기능 불량
  2. 팁의 막힘
  3. 팁과 모재의 접촉
  4. 산소 압력의 과소
(정답률: 알수없음)
  • 산소 압력의 과소는 가스용접 중 산소가 역류하는 주요 원인이 아니다. 이는 토치의 기능 불량, 팁의 막힘, 팁과 모재의 접촉 등이 원인이 될 수 있다. 산소 압력이 과소하면 용접 시 필요한 산소 공급이 충분하지 않아 역류가 발생할 가능성이 높아진다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 용접 균열의 발생의 감소대책 설명으로 틀린 것은?

  1. 필릿용접의 루트부분의 힐 균열(heel crack)은 용접 입열을 크게하여 감소한다.
  2. 맞대기 이음 용접시 발생되는 토 균열(toe crack)은 예열 및 강도가 낮은용접봉을 사용한다
  3. 고탄소강 및 저합금강의 모재열 영향부의 비드밑균열(under bead crack)은 저수소계 용접봉을 사용한다.
  4. 맞대기용접의 가접시 발생되는 루트균열(root crack)은 수소량의 감소를 위하여 예열 및 후열을 한다.
(정답률: 알수없음)
  • "필릿용접의 루트부분의 힐 균열(heel crack)은 용접 입열을 크게하여 감소한다."이 맞는 설명이므로 틀린 것은 없다.

    - "맞대기 이음 용접시 발생되는 토 균열(toe crack)은 예열 및 강도가 낮은용접봉을 사용한다": 맞대기 이음 용접시 발생되는 토 균열은 예열 및 강도가 높은 용접봉을 사용하여 감소시킨다.
    - "고탄소강 및 저합금강의 모재열 영향부의 비드밑균열(under bead crack)은 저수소계 용접봉을 사용한다.": 고탄소강 및 저합금강의 모재열 영향부의 비드밑균열은 예열을 충분히 하여 감소시키는 것이 중요하다.
    - "맞대기용접의 가접시 발생되는 루트균열(root crack)은 수소량의 감소를 위하여 예열 및 후열을 한다.": 맞대기용접의 가접시 발생되는 루트균열은 수소량의 감소뿐만 아니라 적절한 용접전류와 속도, 예열 및 후열 등 다양한 요인을 고려하여 예방해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. Fe3C가 큰 형태로 있을 때 구상화 처리의 가장 적합한 방법은?

  1. A3선 상까지 가열하고 냉각시킨다.
  2. A2변태점 이상의 온도에서 장시간 가열한 후 냉각시킨다.
  3. A1변태점 상하 20∼30℃간에서 가열과 냉각을 반복한다.
  4. Acm선 상까지 가열해서 냉각시킨다.
(정답률: 알수없음)
  • Fe3C는 강철의 카르바이드 상으로, 강도와 경도를 높이기 위해 구조물에 사용된다. 이때 구조물의 성능을 최적화하기 위해서는 Fe3C를 큰 형태로 유지해야 한다. 따라서 구상화 처리 시 Fe3C가 큰 형태로 유지되도록 처리해야 한다.

    A1변태점 상하 20∼30℃간에서 가열과 냉각을 반복하는 것은, Fe3C를 큰 형태로 유지하기 위한 구상화 처리 중 하나이다. 이 방법은 Fe3C를 불안정한 상태로 유지하면서, 구조물의 성능을 최적화할 수 있는 방법이다. A1변태점은 강철의 상변태 중 하나로, 이 온도에서 강철의 구조가 변화하게 된다. 따라서 A1변태점 상하 20∼30℃간에서 가열과 냉각을 반복함으로써, Fe3C를 큰 형태로 유지하면서도 구조물의 성능을 최적화할 수 있는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 물리적 성질이 아닌 것은?

  1. 비중
  2. 용융잠열
  3. 열팽창계수
  4. 충격흡수계수
(정답률: 알수없음)
  • 충격흡수계수는 물리적 성질이 아닌 것입니다. 이는 물체가 충격을 받았을 때 그 충격을 흡수하는 능력을 나타내는 값으로, 물체의 물리적 특성과는 직접적인 연관성이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 진공(vacuum)상태에서의 납땜(brazing)법인 것은?

  1. 노내 경납땜(furnace brazing)
  2. 아크 경납땜(arc brazing)
  3. 저항 경납땜(resistance brazing)
  4. 담금 경납땜(dip brazing)
(정답률: 알수없음)
  • 진공 상태에서는 공기 중의 산소가 없기 때문에 납땜 시 산화가 일어나지 않아 높은 품질의 납땜이 가능합니다. 이 중에서 노내 경납땜은 고온의 가열로 납땜을 수행하는 방법으로, 대량 생산이 가능하며 정확한 온도 조절이 가능하여 일관된 품질을 유지할 수 있습니다. 따라서 진공 상태에서의 납땜에 적합한 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 용접 이음부 밑쪽에 녹지 않은 짧은 와이어가 붙어 있는 현상으로 용융지 선단으로 용접 와이어를 빨리 공급할때 일어나는 MIG 용접 이음의 결함은 무엇이라 하는가?

  1. 위스커스
  2. 스패터링
  3. 용융 부족
  4. 용입 부족
(정답률: 알수없음)
  • 위스커스는 MIG 용접에서 용접 와이어를 빠르게 공급할 때 발생하는 결함으로, 용접 이음부 밑쪽에 녹지 않은 짧은 와이어가 붙어 있는 현상입니다. 이는 용접 와이어가 너무 빨리 공급되어 용융지 선단에 도달하기 전에 끊어지기 때문에 발생합니다. 이러한 결함은 용접 강도를 감소시키고, 용접 부위의 미적 외관을 해치며, 용접 이음의 내구성을 저하시킵니다. 따라서 용접 공정에서 위스커스가 발생하지 않도록 적절한 용접 속도와 전류를 조절해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 저항용접의 3대 필요조건이 아닌 것은?

  1. 용접전류
  2. 용접전압
  3. 통전시간
  4. 가압력
(정답률: 알수없음)
  • 용접전압은 저항용접에서 필요한 요소 중 하나이지만, 3대 필요조건은 용접전류, 통전시간, 가압력입니다. 이 세 가지 요소가 적절하게 조절되어야 용접이 원활하게 이루어질 수 있습니다. 용접전압은 전류와 함께 조절되어야 하지만, 3대 필요조건 중 하나로 꼽히지는 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 0.4% C강을 담금질했을 때 확보할 수 있는 최고 담금질 경도(HRC)는?

  1. 15
  2. 35
  3. 50
  4. 70
(정답률: 알수없음)
  • 0.4% C강은 저탄소 강에 비해 탄소 함량이 높기 때문에 담금질에 더 용이하며 높은 경도를 얻을 수 있습니다. 따라서 0.4% C강을 담금질하면 최고 담금질 경도는 50HRC가 됩니다. 이는 탄소 함량이 높아질수록 경도가 높아지기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 보기와 같은 용접부 형상의 용접 도시기호로 가장 적합한 것은?

(정답률: 알수없음)
  • 정답인 ""은 용접부의 형상을 가장 잘 나타내기 때문입니다. 이 형상은 두 개의 긴 직선이 교차하여 직각을 이루는 모양으로, 용접부의 강도와 내구성을 보장할 수 있습니다. 또한, 이 형상은 용접 작업 시에도 쉽게 만들어낼 수 있어 효율적인 용접이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 불활성 가스 텅스텐 아크용접법으로 스테인리스 강판을 접합할 때, 용접 준비사항에 대한 설명으로 틀린 것은?

  1. 정확한 홈 가공이 필요하다.
  2. 용접 전 홈 부분의 청소를 철저히 한다.
  3. 전극봉은 토륨 텅스텐봉을 사용한다.
  4. 전극봉 끝은 둥글게 하여 용접 표면에 넓게 청정작용을 할 수 있도록 한다.
(정답률: 알수없음)
  • "전극봉 끝은 둥글게 하여 용접 표면에 넓게 청정작용을 할 수 있도록 한다."가 틀린 것은 아니다.

    전극봉 끝을 둥글게 만들면 용접 전극과 용접 부위 사이에 공기가 적게 남아 청정작용이 용이해진다. 또한, 둥글게 만든 전극봉 끝은 용접 부위에 더 넓은 접촉면을 제공하여 용접 부위의 열전도율을 높여 용접 품질을 향상시킨다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 철(Fe)의 동소변태에 관한 설명 중 옳지 않은 것은?

  1. 일정온도에서 급격히 비연속으로 일어난다.
  2. 동일물질에서 원자배열의 변화로 생긴다.
  3. 철의 동소변태는 A3 와 A4이며 가역적이다.
  4. 동소변태는 가열시 변태온도보다 냉각시 변태온도가 높다.
(정답률: 알수없음)
  • "철의 동소변태는 A3 와 A4이며 가역적이다."가 옳지 않은 설명입니다. 철의 동소변태는 일정온도에서 급격히 비연속으로 일어나며, 동일물질에서 원자배열의 변화로 생기는데, A3와 A4는 철의 상변화 온도를 나타내는 용어입니다.

    동소변태는 가열시 변태온도보다 냉각시 변태온도가 높은 이유는, 가열시에는 물질 내부의 열운동이 증가하여 결정 구조가 불안정해지고, 냉각시에는 결정 구조가 안정화되면서 변태가 일어나기 때문입니다. 따라서 냉각시에는 더 높은 온도에서 변태가 일어나게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 분말야금의 소결방법에서 고온압착법에 관한 일반적인 설명 중 옳은 것은?

  1. 기공이 없는 소결체를 얻을 수 있다.
  2. 대량생산방식에 적합하다.
  3. 소결시간이 많이 소요된다.
  4. 형틀에 소요되는 비용이 상대적으로 저렴하다.
(정답률: 알수없음)
  • 고온압착법은 분말을 고온과 고압에서 압축하여 소결체를 만드는 방법이다. 이 방법은 분말 입자들이 서로 끼워지면서 결합하므로 기공이 없는 소결체를 얻을 수 있다. 또한 대량생산방식에 적합하며, 형틀에 소요되는 비용이 상대적으로 저렴하다. 하지만 소결시간이 많이 소요된다는 단점이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 전연성이 매우 커서 10-6 cm 두께의 박판으로 가공할 수 있는 것은?

  1. Au
  2. Sn
  3. Ir
  4. Os
(정답률: 알수없음)
  • 전연성이란 금속이 얼마나 얇게 늘어날 수 있는지를 나타내는 성질입니다. 전연성이 매우 커서 10-6 cm 두께의 박판으로 가공할 수 있는 금속은 금(Au)입니다. 금은 전기전도성이 뛰어나고 부식에 강하며, 높은 열전도성과 전기저항을 가지고 있어 다양한 분야에서 사용됩니다. 또한, 금은 광택이 뛰어나고 색이 아름다워 보석으로도 많이 사용됩니다. 따라서, 전연성이 매우 커서 10-6 cm 두께의 박판으로 가공할 수 있는 금속은 금(Au)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 그림과 같은 격자 결함의 구조명은?

  1. 모자이크 구조(mosaic block)
  2. 공격자점(vacancy)
  3. 점결함(point defect)
  4. 격자간 원자(interstitial atom)
(정답률: 알수없음)
  • 이 그림은 격자 결함 중 하나인 공격자점(vacancy)을 보여줍니다. 공격자점은 격자 내부에서 원자가 빠져나간 결함으로, 이 경우에는 하나의 원자가 빠져나가 빈 자리가 생긴 것입니다. 따라서 정답은 "공격자점(vacancy)"입니다. 다른 보기들은 모두 격자 결함 중 다른 형태를 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 아크 용접시 비드 시점의 불완전 용착부나 종점의 크레이터를 방지하기 위하여 사용하는 것은?

  1. 엔드 텝(end tab)
  2. 받침(backing)
  3. 콤비네이션 스퀘어(combination square)
  4. 접지 클램프(ground clamp)
(정답률: 알수없음)
  • 아크 용접시 비드 시점의 불완전 용착부나 종점의 크레이터를 방지하기 위해서는 엔드 텝(end tab)을 사용합니다. 엔드 텝은 용접 부위의 끝에 놓이는 작은 조각으로, 용접 과정에서 용착부나 크레이터가 생기는 부분에 놓여져 용접 부위를 지지하고 보호합니다. 이를 통해 용접 부위의 완성도를 높일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
