1과목: 초음파탐상시험원리
1. 6인치 두께의 알루미늄판에 표면으로부터 3인치 깊이에 표면과 평행하게 큰 결함이 놓여 있다면 어떤 탐상법으로 결함이 가장 잘 검출될 수 있는가?
- 수직 탐상법
- 판파 탐상법
- 표면파 탐상법
- 경사각 탐상법
2. 초음파 탐상기에서 교정이 된 조절용 감쇠기의 역할은?
- 탐촉자의 흡음을 조절해 준다.
- 탐상기의 동적인 증폭 범위를 증가시켜 준다.
- 주파수의 범위를 확대시켜 준다.
- 탐촉자에 공급된 전압을 감쇠시켜 준다.
4. 오스테나이트계 스테인레스강 용접부의 초음파탐상시험에 관한 다음 설명 중 바른 것은?
- 용접부를 종파가 진행할 때 종파음속은 진행방향과 시험주파수에 따라 변한다.
- 용접부를 종파가 진행할 때 음속 및 감쇠값은 진행방향과 주상정 성장방향의 관계로 변한다.
- 용접부를 횡파가 진행할 때 음속은 진행방향과 주상정 성장방향과 관계없이 항상 일정하다.
- 용접부를 횡파가 진행할 때 감쇠는 진행방향과 주상정 성장방향과 관계없이 항상 일정하다.
6. 다른 비파괴검사법에 비해 초음파탐상시험의 장점을 열거한 것 중 틀린 것은?
- 다른 시험방법에 비해 투과능력이 좋아 두꺼운 시험체의 시험이 가능하다.
- 작은 결함에 대하여 높은 감도를 얻을 수 있다.
- 표면근처 얇은 층안에 존재하는 결함의 검출에 가장 적합하다.
- 한면만이라도 접근할 수 있으면 검사가 가능하다.
7. 주어진 일정 시간동안 초음파 탐상기기가 발생시킬 수 있는 펄스의 갯수를 무엇이라 하는가?
- 펄스 길이
- 펄스 회복시간
- 주파수
- 펄스 반복율
8. 다음 중 비파괴검사법에 대해 설명이 잘못된 것은?
- 내부 결함의 검출에 적당한 방법은 방사선투과시험과 초음파탐상시험이다.
- 초음파탐상시험에서는 초음파의 진행방향에 평행한 방향의 결함을 검출하기 쉽다.
- 표층부 결함의 검출에 적당한 것은 자분탐상시험과 와전류탐상시험이 있다.
- 용접부의 기공을 검출하기에 가장 좋은 시험법은 방사선투과시험이다.
9. 탐촉자 성능중 분해능이 의미하는 것은?
- 저면에코와 지연에코를 구분하는 능력
- 송신펄스와 수신펄스의 주파수를 구분하는 능력
- 인접한 결함으로부터의 에코를 분리하는 능력
- 불감대 영역을 구분하는 능력
10. 동일한 1[MHz]의 주파수를 가진 탐촉자에서 시간 및 거리분해능이 가장 양호한 것은?
- 공기로 흡음시키는 수정 탐촉자
- 페놀수지로 흡음시키는 수정 탐촉자
- 페놀수지로 흡음시키는 티탄산바륨 탐촉자
- 에폭시로 흡음시키는 황산리튬 탐촉자
11. 용접부의 경사각탐상에 대한 설명 중 바른 것은?
- 면상결함은 결함으로의 초음파의 입사 각도가 변하면 에코높이가 현저히 변화한다.
- 내부 용입부족과 루트용입부족은 결함의 크기가 동일하다면 에코높이는 거의 동일하다.
- 융합불량은 형상이 복잡하기 때문에 에코높이는 블로홀보다 항상 낮게 나타난다.
- 동일 탐상면을 탐상하면 모든 용접부의 결함은 1회 반사법보다 직사법의 경우가 에코높이가 높게 된다.
12. 초음파 탐상기를 사용하여 물체의 두께를 측정할 때 초기 조정에 반드시 필요한 사항이 아닌 것은?
- 영점 조정
- 측정물과 동일 재질(음속)인 두께를 알고 있는 시험편에 의한 시간축의 조정
- 게인의 조정
- 펄스폭의 조정
13. 강판의 두께 100mm를 왕복 전파하는 초음파(종파)의 전파시간은? (단, 강재중의 종파속도는 5900m/s로 한다)
- 약 1만분의 3초
- 약 100만분의 30초
- 약 3초
- 약 3분
14. 원거리 음장영역에서 초음파 빔의 에너지 집중은?
- 빔의 폭에 비례한다.
- 빔의 중심에서 최대가 된다.
- 빔의 외곽에서 최대가 된다.
- 빔의 외곽 및 중심에서 동일하게 나타난다.
15. 탐촉자와 근접한 반사원을 분리하기가 어려운 것을 개선 하여 탐촉자와 근접한 결함검출에 용이하도록 제작된 탐촉자는?
- 사각탐촉자
- 샌드위치형 탐촉자
- 분할형 탐촉자
- 가변각형 탐촉자
16. 경사각탐상에서 시편의 두께가 증가할 경우 스킵거리는 어떻게 되는가?
- 감소한다.
- 증가한다.
- 변하지 않는다.
- 1/2씩 감소한다.
17. 초음파 에너지강도가 100으로 송신되어, 수신될 때는 10이 되었다. 이 때의 감쇠되는 dB값은 얼마인가?
- 6dB
- 12dB
- 15dB
- 20dB
18. 다음은 결함의 유해성에 대해 기술한 것이다. 올바른 것은?
- 결함을 가지고 있는 구조물의 강도가 저하하는 양상은 그 결함의 형상과 방향에 따라 다르다.
- 곡면이 있는 결함은 주로 단면적의 감소에 기인하여 강도를 증가시킨다.
- 가늘고 긴 결함은 단면적의 감소 이외에 결함부의 지시길이에 기인하여 강도가 증가한다.
- 표면결함과 내부결함에서 동일종류, 동일치수의 결함이면 내부결함의 경우가 표면결함보다 유해하다.
20. 강판의 초음파탐상시험에 대해 기술한 것이다. 올바른 것은?
- 완전박리형의 라미네이션과 같은 중(重)결함의 탐상도형에는 저면에코는 나타나지 않고 결함에 의한 다중반사에코가 나타난다.
- 비금속개재물이 집적하여 생긴 중결함의 탐상도형에는 저면에코가 나타나는 방향에 적산효과가 생기는 특징이 있다.
- 건전부의 탐상도형에서는 결함에코 만이 나타난다.
- 강판의 결함은 압연에 의해 판면에 평행하게 퍼져있는 것이 많기 때문에 판두께 방향의 사각탐상에 유효하다.
2과목: 초음파탐상검사
21. 음향 임피던스가 각각 Z1과 Z2인 두 매질의 경계면에 수직하게 매질 1로 부터 매질 2로 초음파가 입사될 때 음압 반사율을 나타내는 식은?
-
CBT문제은행AI2023-04-18 21:34
음압 반사율은 (Z2-Z1)/(Z2+Z1)으로 나타낼 수 있다. 따라서 보기 중 "
"이 정답이다. 이유는 분자에는 두 매질의 임피던스 차이가 있고, 분모에는 두 매질의 임피던스 합이 있기 때문이다. 이 식은 입사파와 반사파의 진폭 비율을 나타내는데, 이 비율이 작을수록 적은 반사가 일어난 것이고, 크면 많은 반사가 일어난 것이다.
22. 초음파 비파괴평가 방법(UNDE)에 활용되고 있는 초음파의 정보가 아닌 것은?
- 초음파의 RF 신호
- 초음파의 편광정보
- 초음파의 화상정보
- 초음파의 스펙트럼 정보
23. 강재에서 다음 중 초음파의 속도가 큰 것부터 나열된 것은?
- 횡파 ＞ Rayleigh파 ＞ 종파
- 종파 ＞ 횡파 ＞ Rayleigh파
- 횡파 ＞ 종파 ＞ Rayleigh파
- 종파 ＞ Rayleigh파 ＞ 횡파
24. 탐촉자의 진동자크기보다 작은 기공과 융합불량이 거리가 같은 곳에, 같은 크기가 있다면 일반적으로 스크린상의 에코높이는 어떻게 나타나는가? (단, 음파는 결함에 수직방향으로 입사된다.)
- 융합불량 에코는 나타나지만 기공 에코는 나타나지 않는다.
- 융합불량의 에코가 기공 에코보다 높다.
- 기공 에코와 융합불량 에코가 똑같이 나타난다.
- 기공의 에코가 융합불량 에코보다 높다.
25. 그림은 5Z10x10A70에 대하여 STB-AI R100면을 이용하여 측정범위 250mm에 조정하였을 때의 탐상도형이다. 올바른 것은?
-
CBT문제은행AI
2023-04-18 21:34
정답은 "
"이다. 이유는 STB-AI R100면을 이용하여 측정범위를 조정하면서 탐상도형이 250mm로 조정되었기 때문이다. 다른 보기들은 측정범위나 탐상도형이 다르기 때문에 올바르지 않다.
26. 두께 20mm인 강용접부를 실측 굴절각 70도의 탐촉자로 탐상하여 빔의 거리 110mm가 되는 곳에서 결함 에코를 검출했다. 이 결함의 탐상면으로부터의 깊이는?
- 1.2mm
- 1.8mm
- 2.4mm
- 3.0mm
27. 초음파 탐상기 화면에 나타난 어떤 신호치 A를 14dB만큼 증폭시켰을 경우 원래 A 보다 몇 배로 증폭 되었는가?
- 2배
- 5배
- 10배
- 7배
28. 경사각탐상법에서 단일 탐촉자를 사용시 다음 중 어떤 결함을 검출하기가 어려운가?
- 초음파의 진전 방향과 수직으로 놓인 평면 결함
- 비교적 큰 슬래그 혼입
- 시험편 표면과 평행으로 놓인 결함
- 서로 인접한 작은 불연속 면
29. 탐촉자의 진동자 재질중 티탄산바륨(barium titanate)의 장점이 아닌 것은?
- 가장 좋은 송신 효율을 갖는다.
- 파형 변이의 영향을 받지 않는다.
- 불용성이며, 화학적으로 안정하다.
- 100℃까지 온도에 의해 영향을 받지 않는다.
30. 초음파가 불연속부의 뒤쪽에도 도달하거나 또는 격자 등에 입사할 때 특정방향으로 강해지거나 약해지기도 하는 파동의 현상은?
- 간섭
- 중첩
- 분산
- 회절
31. 경사각탐상에서 0.5S 또는 1S라고 하는 기호는 무엇을 의미하는가?
- 스킵거리를 표시하는 기호
- 감도표시의 기호
- 입사점과 단면의 거리를 표시하는 기호
- 탐상면의 거칠기를 표시하는 기호
32. 다음 시험편중 경사각탐촉자의 굴절각을 측정하는데 사용되지 않는 것은?
- STB-A1 Block
- IIW-2형(MINIATURE Block)
- DSC형 Block
- RB-4 Block
34. 탐촉자의 진동자 두께와 주파수와의 관계는?
- 두께와는 전혀 무관하다.
- 얇을수록 높은 주파수를 발생
- 두꺼울수록 높은 주파수를 발생
- 종파는 두꺼울수록, 횡파는 얇을수록 높은 주파수를 발생
35. 다음 중 판재의 경사각 탐상에서 검출하기 어려운 것은?
- 음파에 수직인 균열
- 여기저기 흩어져 있는 균열
- 입사면에 평행한 균열
- 연속적인 작은 불연속
37. 보정시험편의 노치(Notch)가 사용되는 목적은?
- 횡파의 거리진폭 교정
- 면적진폭 교정
- 판재의 두께 교정
- 표면근처의 분해능 결정
38. 용접부의 경사각탐상에 대한 다음 설명 중 올바른 것은?
- 측면의 용입불량(루트혼입불량)은 모드변환손실이 있기 때문에 검출이 곤란하다.
- 비드에서의 에코는 결함에코보다 항상 작게 나타나기 때문에 무시해도 좋다.
- 동일 탐상면에서 탐상하면 모든 용접부의 결함은 1회 반사법보다 직사법이 에코높이가 높게 나타난다.
- 면상결함은 결함에 초음파의 입사각도에 바뀌면 에코높이는 현저히 변화한다.
39. 수직 탐상법에 대한 다음 설명 중 옳은 것은?
- 일반적으로 주파수가 낮은 경우 표면에 가까운 결함의 탐상이 가능하다.
- 초음파 감소가 큰 경우 낮은 주파수를 선택한다.
- 낮은 주파수 사용시 결함이 탐상면에 대해 경사되어 있으면 결함에코높이가 경사되지 않은 경우보다 낮아지는 비율이 크다.
- 탐상면이 거친 경우 높은 주파수 쪽이 시험기에 적합하다.
40. 주강 제품을 2MHz로 시험했는데 저면에코가 충분히 나타나지 않았다. 이 때 전체적으로 임상에코를 관찰할 수 있다면 어떻게 해야 하는가?
- 저면에코가 충분히 나타날 때까지 탐상감도를 높인다.
- 시험주파수가 적절하지 않으므로 주파수를 낮은 것으로 사용해야 한다.
- 감도가 너무 높은 것이므로 저면에코에 관계없이 탐상감도를 낮춘다.
- 시험주파수가 적절하지 않으므로 주파수를 높은 것으로 사용해야 한다.
3과목: 초음파탐상관련규격 및 컴퓨터활용
41. ASME Sec. XI에서는 초음파 탐상결과 결함지시의 합부판정은 다음과 같이 한다. 그림과 같이 내압을 받는 면에 수직 및 수평선을 그어 결함지시를 정(직)사각형으로 나타낸다. 그림에서 길이 ℓ, 높이 2d, 표면에서 떨어진 거리가 s일 때, 이 결함에서 a는? (단, 0.4d ＞ S : 이 결함은 표면하 결함 ⇒ a = 2d+S, 0.4d ≤ S : 이 결함은 표면 결함 ⇒ a = d)
- 1.5mm
- 4mm
- 8mm
- 11mm
42. KS D 0040에서 5 Z 5 x 20 ND의 기호중 ND가 의미하는 것은?
- 수직 탐촉자의 직경
- 송신용 탐촉자의 외경
- 진동자의 재질 기호
- 2진동자 수직 탐촉자 기호
43. ASME Sec. XI내의 부속서(Subsection)중 원자력 발전소내 Class1 부품에 대한 요구사항이 수록된 것은?
- IWA
- IWB
- IWC
- IWD
44. KS B 0817에서 시험결과의 기록 및 보고시 흠집정보의 기록에 필요한 내용에 해당되지 않는 것은?
- 최대에코의 높이
- 감도 보정량
- 흠집의 지시길이
- 흠집의 평가결과
45. KS B 0831에 규정된 표준시험편 STB-A3는 용접부시험에 사용된다. 이 시험편의 주요 사용목적과 거리가 먼 것은?
- 경사각 탐촉자의 입사점 및 굴절각의 교정
- 측정범위 조정
- 탐상감도 조정
- 탐상기의 원거리 분해능 측정
46. ASME Sec.Ⅴ, Art.5에 의한 초음파탐상검사를 하기 위해 직경 200mm의 곡률을 가진 재료로 대비시험편을 만들었을 때 이 시험편을 사용할 수 있는 시험체 직경의 범위는?
- 160mm이상 260mm미만
- 200mm이상 300mm미만
- 240mm이상 360mm이하
- 180mm이상 300mm이하
47. KS D 0040에서 압연 방향으로 평행하게 주사할 경우 2진동자 수직탐촉자에 의한 결함의 분류 표시 기호중 "X"는?
- DL선 이하
- DL선초과, DM선 이하
- DM선 초과
- DH선 초과
48. ASME 규격에 따라 압력용기 및 배관을 초음파탐상시험할 때 수동 탐촉자의 이동속도[인치/s]는?
- 4이하
- 5이하
- 6이하
- 7이하
49. ASME code에서 지시의 치수 측정을 요하는 초음파탐상시험시 면상(planar) 반사원의 평가를 위한 데이타의 기록사항이 아닌 것은?
- 계산된 결함지시의 길이
- 두께에 대한 %로 표시된 결함지시의 깊이
- 두께에 대한 %로 표시된 표면에서 결함지시까지의 거리
- 전 스크린 높이에 대해 %로 표시된 결함지시의 최대 높이
52. KS B 0537에 의한 초음파 탐상기 송신부의 성능 측정방법 설명 중 옳은 것은?
- 실효 측정 임피던스는 측정시 측정전압을 100으로 한다.
- 송신펄스 반복주파수의 측정은 입력 주파수가 0.1MHz 이상이어야 한다.
- 실효 출력 임피던스는 오실로스코프의 주파수가 100MHz 이상이고 교정되어 있는 장치로 측정한다.
- 송신펄스 반복주파수의 측정은 보호 회로를 사용시 주파수 카운터의 입력회로를 보호하기 위해 10~30dB 정도의 감쇠를 주는 회로로 한다.
53. KS B 0896이나 KS B 0897에 따라 용접부를 시험할 때 사용되는 접촉매질은?
- 기계유 20번
- 기계유 30번
- 글리세린 수용액
- 농도 50%의 글리세린 수용액

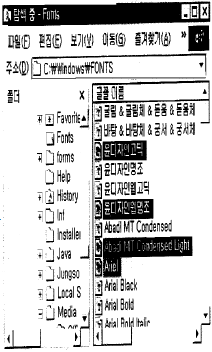

54. 그림과 같이 서로 떨어져 있는 여러 개의 파일(검정 바)을 선택하는 방법은?
- 해당 파일을 마우스로 클릭한다.
- 툰키를 누른 채 해당 파일을 마우스로 클릭한다.
- 툼키를 누른 채 해당 파일을 마우스로 클릭한다.
- 툴키를 누른 채 해당 파일을 마우스로 클릭한다.
55. 컴퓨터에서 정중하고 교양있는 네트워킹 통신과 행동을 무엇이라 하는가?
- emoticon
- netizen
- etiquette
- Netiquette
56. 곡률을 가진 시험체를 탐상하기 위하여 RB-A8로 굴절각을 측정하려 한다. RB-A8의 두께가 tmm일 때 0.5skip 구간에서 탐촉자 앞면에서 RB-A8의 끝면까지 거리가 g, 0.5skip ∼1skip 구간에서 RB-A8의 끝면까지의 거리가 h라면 탐상 굴절각θ를 구하는 올바른 식은?
57. KS B 0896에 의한 강용접부의 초음파탐상 시험방법을 적용할 수 있는 모재두께의 하한치는 몇 mm인가?
- 8mm
- 6mm
- 4mm
- 10mm
58. 다음은 PC의 소프트웨어에 대한 내용이다. 이 중 틀린 것은?
- 하드웨어가 컴퓨터 시스템의 물리적인 측면을 나타내는데 비해 소프트웨어는 논리적인 동작을 나타 낸다.
- 소프트웨어는 흔히 프로그램이라고 하며, 이러한 프로그램은 방송이나 음악회의 프로그램처럼 작업의 진행 순서를 논리적으로 나열한 것이다.
- 프로그램에서 사용되는 명령어는 C언어, Visual Basic 언어 등의 프로그래밍 언어의 문법에 따라 작성되어야 하는데, 이렇게 컴퓨터 명령어를 이용하여 프로그램을 작성하는 일을 프로그래밍이라고 한다.
- 소프트웨어중의 시스템 소프트웨어는 특정 목적을 위해 작성한 프로그램으로 워드 프로세서, 웹 브라우저가 대표적인 예이다.
59. KS B 0896에서 규정한 5㎒ 경사각탐촉자의 원거리 분해능은 얼마 이하이어야 하는가?
- 2mm 이하
- 3mm 이하
- 5mm 이하
- 9mm 이하
60. 전 세계 인터넷 사용자 및 서비스 제공업체들이 각 분야별로 공지 사항 및 최신 정보나 뉴스를 게시, 검색할 수있게 해주는 서비스는?
- Gopher
- WWW(World Wide Web)
- WAIS
- USENET
4과목: 금속재료 및 용접일반
61. 용접봉의 용융속도를 나타내는 것으로 가장 적합한 것은?
- 단위 시간당 소비되는 용접봉의 길이 또는 무게
- 단위 시간당 소비되는 아크전압
- 단위 시간당 소비되는 아크전류
- 단위 시간당 진행되는 용접속도
62. 40㎜2의 단면적을 갖는 재료에 500㎏f의 최대하중이 작용 하였다면 이 재료의 인장강도(㎏f/㎜2)는?
- 10.0
- 12.5
- 15.0
- 16.5
63. Fe - C 상태도에서 철금속재료 분류시 강(steel) 의 탄소함유량은?
- 약 0.0001% 이하
- 약 0.0218∼2.11%
- 약 2.12∼6.67%
- 약 6.68% 이상
64. 연강판의 가스 용접시 모재 두께가 3mm 일 때, 다음 중 가장 알맞는 용접봉의 직경은?
- 1mm
- 1.5mm
- 2mm
- 4mm
65. 다음 중 플래시 용접의 장점이 아닌 것은?
- 용접 강도가 크다.
- 전력 소모가 적다.
- 업셋량이 크다.
- 모재 가열이 적다.
66. 잔류응력에 대한 설명으로 올바른 것은?
- 심각한 결함이 아니므로 커도 좋다.
- 제거를 위하여 용접 후 열처리가 필요하다.
- 저온에서 사용하는 구조물에서는 아무 영향이 없다.
- 국부적으로 일어나지 않으며 응력 부식에 관계 없다.
67. 변형 전과 후의 위치가 어떠한 면을 경계로 하여 대칭이 되는 것과 같은 변형은?
- 슬립변형
- 탄성변형
- 연성변형
- 쌍정변형
68. 베어링용으로 사용되는 합금이 갖추어야 할 조건이 아닌 것은?
- 소착에 대한 저항력이 커야한다.
- 내식성이 좋아야 한다.
- 표면이 취성과 연질이어야 한다.
- 내 하중성이 좋아야 한다.
69. 금속이나 합금 중 면심입방격자에 대한 설명이 옳은 것은?
- 단위정내에 2개의 원자가 있다.
- 체심입방격자와 같은 조대한 구조를 가지고 있다.
- 원자충전인자는 0.68 이다.
- 대표적인 금속은 Cu, Aℓ, Ni 등이다.
71. AW 300인 교류 아크용접기의 정격 사용률이 40%일 때, 이 용접기의 정격 사용률에 대한 설명으로 올바른 것은?
- 300[A]의 전류로 용접했을 때 10분 중 6분만 용접하고, 4분을 쉰다는 뜻이다.
- 300[A]의 전류로 용접했을 때 10분 중 4분만 용접하고, 6분을 쉰다는 뜻이다.
- 120[A]의 전류로 용접했을 때 10분 중 6분만 용접하고, 4분을 쉰다는 뜻이다.
- 120[A]의 전류로 용접했을 때 10분 중 4분만 용접하고, 6분을 쉰다는 뜻이다.
72. 다음 용접이음에서의 잔류 응력을 측정하는 방법 중 정량적 방법이 아닌 것은?
- 부식법
- 응력 이완법
- X 선법
- 광탄성에 의한 방법
74. 보기와 같은 용접기호의 표시법에 대한 설명으로 틀린 것은?
- F: 다듬질 방법의 기호
- A: 홈의 루트 간격치수
- S: 용접부의 단면치수 또는 강도
- n: 점 용접 등의 수
75. 전기저항용접법인 점용접 조건의 3요소에 대하여 설명한 것 중 틀린 것은?
- 구리나 알루미늄과 같은 열전도도가 큰 재료는 낮은 전류를 사용한다.
- 전류값이 너무 크면, 과열되어 용융금속이 밖으로 나오고, 표면이 오목하게 된다.
- 강판을 점용접할때 적정전류에 통전시간을 길게 한다.
- 가압력이 적을 때는 접촉저항 분포가 불균일하다.
77. 용접시공에서 본 용접하기 전에 가접할 때 일반적인 주의사항으로 틀린 것은?
- 본 용접과 같은 온도에서 예열한다.
- 본 용접자와 동등한 기량을 갖는 용접자로 하여금 가접하게 한다.
- 용접봉은 본 용접 작업할 때 사용하는 것보다 약간 굵은 것을 사용한다.
- 가접의 위치는 부품의 끝 모서리, 각 등과 같이 단면이 급변하여 응력이 집중되는 곳은 가능한 피한다.
