초음파비파괴검사산업기사(구) 필기 기출문제복원 (2005-03-20)

초음파비파괴검사산업기사(구)
(2005-03-20 기출문제)

목록

1과목: 초음파탐상시험원리

1. 압전재료로서 다음 중 송신효율이 가장 좋은 것은?

  1. 황산리튬
  2. 수정
  3. 산화 은
  4. 티탄산 바륨
(정답률: 알수없음)
  • 송신효율이 가장 좋은 것은 티탄산 바륨입니다. 이는 전자를 효과적으로 방출하고 수용하는 능력이 뛰어나기 때문입니다. 또한, 티탄산 바륨은 안정성이 높아서 장기간 사용해도 변화가 적습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 최근 광대역 초음파 탐촉자의 진동자 재료로 널리 사용되고 있는 재료는?

  1. 고분자재료(PVDF)
  2. 수정
  3. 황산리듐
  4. 티탄산바륨
(정답률: 알수없음)
  • 고분자재료(PVDF)는 광대역 초음파 탐촉자의 진동자 재료로 널리 사용되고 있습니다. 이는 PVDF가 높은 기계적 강도와 안정성, 높은 전기적 특성, 높은 화학적 안정성 등의 특성을 가지고 있기 때문입니다. 또한 PVDF는 저렴하고 가벼우며 유연성이 뛰어나기 때문에 초음파 탐촉자의 제작에 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 중 탐촉자의 감도를 최대로 높이기 위한 방법은?

  1. 수직 탐촉자를 사용한다.
  2. 직경이 큰 진동자를 사용한다.
  3. 펄스폭이 크고, 진동자를 기본 공진주파수가 되도록 한다.
  4. 탐촉자의 밴드폭을 가능하면 크게 한다.
(정답률: 알수없음)
  • 펄스폭이 크고, 진동자를 기본 공진주파수가 되도록 한다는 것은 진동자가 자주 진동하는 주파수를 말합니다. 이렇게 하면 탐촉자가 물체와 접촉할 때 더 큰 진동을 일으키므로 감도가 높아집니다. 또한, 펄스폭이 크다는 것은 진동자가 빠르게 진동하는 것을 의미하므로 더 많은 정보를 수집할 수 있어서 감도를 높일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 전자방출(Electron emission) 방사선투과시험의 원리를 바르게 설명한 것은?

  1. 쌍극자 회절에 의한 농도차
  2. 결정구조로 인한 회절
  3. 높은 원자번호의 재질에서 더 많은 방출로 기인한 전자방출의 차
  4. 에너지가 다른 전자의 투과능력에 의해 형성된 필름농도차
(정답률: 알수없음)
  • 전자방출 방사선투과시험에서는 높은 원자번호의 재질에서 더 많은 방출로 기인한 전자방출의 차를 이용합니다. 이는 높은 원자번호의 재질에서는 전자가 원자핵에 묶여있는 힘이 강해져서, 더 많은 에너지가 필요해지기 때문입니다. 따라서, 같은 에너지를 가진 전자가 높은 원자번호의 재질과 낮은 원자번호의 재질을 통과할 때, 높은 원자번호의 재질에서는 더 많은 전자방출이 일어나게 됩니다. 이를 이용하여 재질의 두께나 구조 등을 파악할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 일반적으로 경사각탐촉자에서 굴절하여 시험체에 전파하는 초음파의 종류는?

  1. 종파
  2. 횡파
  3. 판파
  4. 표면파
(정답률: 알수없음)
  • 경사각탐촉자에서 굴절하여 시험체에 전파하는 초음파는 횡파입니다. 이는 경사각탐촉자의 진행방향과 수직으로 진동하는 파동으로, 시험체 내부를 횡단하는 파동입니다. 종파는 진행방향과 평행하게 진동하는 파동이며, 판파는 시험체의 표면에서 전파되는 파동, 표면파는 시험체 표면에서 전파되면서 표면을 따라 진동하는 파동입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 초음파탐상시험에서 데이타의 신뢰성을 확보하기 위한 항목과 거리가 먼 것은?

  1. 결함평가의 정량화
  2. 시간적 재현성의 확보
  3. 제조공정의 자동화
  4. 기기의 성능관리
(정답률: 알수없음)
  • 초음파탐상시험에서 데이타의 신뢰성을 확보하기 위한 항목들은 모두 검사 과정에서 발생할 수 있는 인적 오류나 장비 오류를 최소화하고 일관된 결과를 얻기 위한 것입니다. 그러나 "제조공정의 자동화"는 검사 과정과는 거리가 먼 항목입니다. 이는 초음파탐상시험과는 직접적인 연관성이 없는 제조 과정의 자동화를 의미하기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 중 원거리 음역에서 음속의 퍼짐이 가장 적은 탐촉자는?

  1. 1MHz의 직경 3/8인치 진동자
  2. 5MHz의 직경 1인치 진동자
  3. 2.25MHz의 직경 1인치 진동자
  4. 5MHz의 직경 3/8인치 진동자
(정답률: 알수없음)
  • 음속의 퍼짐은 탐촉자의 직경과 진동수에 영향을 받는다. 직경이 크고 진동수가 높을수록 음속의 퍼짐이 적어진다. 따라서 5MHz의 직경 1인치 진동자가 원거리 음역에서 음속의 퍼짐이 가장 적은 탐촉자이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 초음파의 특이성에 대한 설명으로 틀린 것은?

  1. 전자파에 비해 전파속도가 느리다.
  2. 주파수가 높을수록 공기중을 전파하기 어렵다.
  3. 음향임피던스가 다른 물질의 경계면에서 반사한다.
  4. 전자파는 물질에 존재하지 않는 진공 중에서는 전파하지 않지만, 초음파는 진공 중에서도 전파한다.
(정답률: 알수없음)
  • 정답: "주파수가 높을수록 공기중을 전파하기 어렵다."

    초음파는 고주파수의 음파이기 때문에 공기 중을 전파하기 어렵다는 것은 맞지만, 진공 중에서도 전파한다는 것이 초음파의 특이성 중 하나이다. 이는 초음파가 공기나 다른 물질과는 달리 진공에서도 진행할 수 있는 탄성파이기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 종파 및 횡파에 대한 금속 재질내에서의 굴절각 계산을 위한 법칙은?

  1. 프라운 호퍼의 법칙
  2. 스넬의 법칙
  3. 프레스넬장 법칙
  4. 샤를의 법칙
(정답률: 알수없음)
  • 스넬의 법칙은 광선이 한 매질에서 다른 매질로 들어갈 때 굴절되는 각도를 계산하는 법칙이다. 이 법칙은 광선의 속도가 다른 매질에서의 굴절각을 결정하는데 사용된다. 이 법칙은 광학, 물리학, 기계공학 등 다양한 분야에서 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 5Q20N 수직탐촉자를 이용하여 두께 40mm인 시험체의 건전부 제1저면 에코 및 제2저면 에코의 크기가 각각 HB1 =25dB, HB2 = 27dB일 때 산란에 의한 감쇠계수α(dB/mm)는 얼마인가?(단, 반사 및 확산에 의한 손실은 무시할 정도로 적다.)

  1. 0.047
  2. 0.025
  3. 0.014
  4. 0.084
(정답률: 알수없음)
  • 산란에 의한 감쇠계수는 다음과 같이 구할 수 있다.

    α = (1/2) x (HB1 - HB2) / t

    여기서 t는 시험체의 두께이다.

    따라서, α = (1/2) x (25dB - 27dB) / 40mm = 0.025 dB/mm

    따라서, 정답은 "0.025"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 초음파의 반사와 통과에 가장 크게 영향을 미치는 인자는 다음 중 무엇인가?

  1. 파장
  2. 주파수
  3. 음향 임피던스
  4. 음속
(정답률: 알수없음)
  • 음향 임피던스가 초음파의 반사와 통과에 가장 큰 영향을 미치는 이유는, 음파가 다른 매질로 옮겨갈 때 매질의 밀도와 음속이 달라지기 때문입니다. 이러한 매질의 물리적 특성을 나타내는 것이 음향 임피던스이며, 초음파는 이러한 음향 임피던스의 차이를 인식하여 반사와 통과를 결정합니다. 따라서 음향 임피던스는 초음파의 진단에 있어서 매우 중요한 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 비파괴시험 방법에 대해 기술한 것으로 올바른 것은?

  1. 초음파탐상시험은 구조물을 가열했을 때에 생기는 표면온도분포를 이용하는 방법이다.
  2. 광탄성실험법은 구조물을 가열했을 때 생기는 변위에 관계한 간섭파를 관찰하여 결함을 판정하는 방법이다.
  3. 음향방출시험은 재료가 파괴되는 과정에서 미세한 균열의 진전에 수반하는 응력파를 검출하고 파괴예지나 방지에 이용되는 방법이다.
  4. 컴퓨터 단층촬영법은 파동의 간섭성을 이용하여 본래의 상을 재생하는 홀로그래피(Holography)를 이용한 방법이다.
(정답률: 알수없음)
  • 음향방출시험은 재료가 파괴되는 과정에서 미세한 균열의 진전에 수반하는 응력파를 검출하고 파괴예지나 방지에 이용되는 방법이다. 이 방법은 파괴 직전의 물질에서 발생하는 음향 신호를 측정하여 결함을 검출하는 방법으로, 파괴 예지나 방지에 매우 유용하게 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 초음파가 두께 100mm의 알루미늄 관을 통과하는데 걸리는 시간은? (단, 알루미늄관의 음속 = 6300m/sec)

  1. 6.3μsec
  2. 63μsec
  3. 31.7μsec
  4. 15.9μsec
(정답률: 알수없음)
  • 초음파가 물체를 통과할 때, 물체의 밀도와 음속에 따라 속도가 변화하게 됩니다. 이 문제에서는 알루미늄관의 음속이 주어졌으므로, 초음파의 속도를 계산할 수 있습니다.

    초음파의 속도 = 알루미늄관의 음속 = 6300m/sec

    알루미늄관의 두께가 100mm이므로, 초음파가 알루미늄관을 통과하는 거리는 0.1m입니다.

    따라서 초음파가 알루미늄관을 통과하는 시간은 다음과 같이 계산할 수 있습니다.

    시간 = 거리 ÷ 속도 = 0.1m ÷ 6300m/sec = 0.0000159sec = 15.9μsec

    따라서 정답은 "15.9μsec"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 노치(notch)와 응력집중에 대해 기술한 것으로 올바른 것은?

  1. 응력집중계수는 용접균열이나 예리한 언더컷에는 적고 블로홀과 같은 구형의 치수가 작은 것에는 크다.
  2. 응력집중계수는 일반적으로 재질에만 관계하여 결정되고 스트레인게이지법이나 광탄성실험과 같은 스트레인 측정 등에 의해 구하는 것이 가능하다.
  3. 부재의 단면적이나 형상이 급변하는 개소를 노치라 하며 비파괴시험에 의해 검출되는 결함은 거의 노치이다.
  4. 최소 단면적의 개소에 있는 노치의 저부에는 노치를 고려하지 않고 계산된 응력치인 공칭응력보다 작은 응력이 발생한다. 이 현상을 응력집중이라 부른다.
(정답률: 알수없음)
  • 부재의 단면적이나 형상이 급변하는 개소를 노치라 하며 비파괴시험에 의해 검출되는 결함은 거의 노치이다. 이는 부재 내부에서 응력이 집중되어 발생하는 결함으로, 최소 단면적의 개소에 있는 노치의 저부에는 노치를 고려하지 않고 계산된 응력치인 공칭응력보다 작은 응력이 발생한다. 이 현상을 응력집중이라 부른다. 따라서, 노치는 부재 내부에서 응력집중이 발생하는 결함으로, 이를 검출하기 위해 비파괴시험을 이용한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 비파괴검사의 이용 목적과 가장 관계가 먼 것은?

  1. 건전성 확보
  2. 제조기술의 개량
  3. 신뢰성의 향상
  4. 측정기술의 보안
(정답률: 알수없음)
  • 비파괴검사는 제조과정에서 제품의 결함을 발견하고 제품의 신뢰성을 향상시키기 위해 이용됩니다. 측정기술의 보안은 이러한 비파괴검사에서 측정기기의 정확성과 신뢰성을 보장하고, 검사결과의 무결성을 유지하기 위해 중요합니다. 따라서 측정기술의 보안은 비파괴검사의 목적과 밀접한 관련이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 초음파탐상시험의 수직탐상에 대한 설명으로 맞는 것은?

  1. 초음파탐상기 눈금판의 횡축은 초음파빔의 전파거리, 종축은 에코높이를 표시하고 있다.
  2. 초음파탐상도형에서 에코의 발생위치로부터 결함크기를 알 수 있다.
  3. 작은 결함의 치수는 에코가 나타난 위치의 범위로부터, 또 큰 결함은 에코높이로부터 추정할 수 있다.
  4. 결함위치는 에코높이의 크기를 관찰하여 추정할 수 있다.
(정답률: 알수없음)
  • 초음파탐상기 눈금판의 횡축은 초음파빔의 전파거리, 종축은 에코높이를 표시하는 이유는, 초음파탐상기에서 발생한 초음파빔이 결함에 부딪혀 반사되어 돌아오면, 눈금판의 횡축에는 반사된 초음파의 전파거리가, 종축에는 반사된 초음파의 에코높이가 표시되기 때문이다. 이를 통해 결함의 위치와 크기를 추정할 수 있다. 작은 결함은 에코가 나타난 위치의 범위로부터, 큰 결함은 에코높이로부터 추정할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 수침법에서 첫번째 저면 반사파 앞에 탐상면에 의한 지시파가 많이 나타나는 것을 무엇으로 제거할 수 있는가?

  1. 주파수를 변경시켜서 제거
  2. 증폭기를 감소시켜서 제거
  3. 탐촉자와 시편과의 물거리를 조정하여 제거
  4. 오목렌즈를 사용해서 제거
(정답률: 알수없음)
  • 수침법에서 첫번째 저면 반사파 앞에 탐상면에 의한 지시파가 많이 나타나는 것은 탐촉자와 시편 사이의 물거리가 일정하지 않기 때문이다. 따라서 탐촉자와 시편 사이의 물거리를 조정하여 지시파를 제거할 수 있다. 이는 탐촉자와 시편 사이의 거리를 일정하게 유지함으로써 지시파의 발생을 최소화하는 것이다. 주파수를 변경시키는 것이나 증폭기를 감소시키는 것은 지시파를 제거하는 데에는 효과적이지 않다. 오목렌즈를 사용하는 것은 다른 방법으로서 가능하지만, 탐촉자와 시편 사이의 물거리를 조정하는 것이 가장 효과적이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 두께 25mm인 강 용접부를 경사각탐상법으로 검사할 때 다음 중에서 1스킵 거리가 제일 긴 것은?

  1. 굴절각45도의 탐촉자
  2. 굴절각60도의 탐촉자
  3. 굴절각70도의 탐촉자
  4. 굴절각90도의 탐촉자
(정답률: 알수없음)
  • 굴절각이 작을수록 탐촉자가 물체 내부로 들어가기 쉽기 때문에 두께가 큰 물체를 검사할 때는 굴절각이 큰 탐촉자를 사용해야 한다. 따라서 1스킵 거리가 제일 긴 것은 "굴절각70도의 탐촉자"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 용접부의 경사각탐상에 대한 다음 설명 중 옳은 것은?

  1. 블로홀이 가장 검출하기 쉽다.
  2. 루트용입부족은 모드변환이 생기므로 검출이 곤란하다.
  3. 면상결함은 초음파 빔이 결함면에 대해 수직으로 입사할 때 최대 결함에코가 얻어진다.
  4. 덧붙임으로부터의 에코는 항상 작기 때문에 탐상결과에 영향을 주지 않으므로 무시해도 된다.
(정답률: 알수없음)
  • 면상결함은 초음파 빔이 결함면에 대해 수직으로 입사할 때 최대 결함에코가 얻어진다. 이는 결함면과 수직으로 빔이 입사할 때, 빔이 결함면에서 반사되어 돌아오는 에코가 최대값을 가지기 때문이다. 따라서 용접부의 경사각을 파악하기 위해서는 빔이 수직으로 입사할 수 있도록 조정해야 한다. 블로홀이 가장 검출하기 쉽다는 설명은 일반적으로 맞지만, 모든 경우에 해당하는 것은 아니다. 루트용입부족은 모드변환이 생기므로 검출이 곤란하다는 설명은 일부 경우에 해당할 수 있지만, 모든 경우에 해당하는 것은 아니다. 덧붙임으로부터의 에코는 항상 작기 때문에 탐상결과에 영향을 주지 않으므로 무시해도 된다는 설명은 옳지 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 초음파를 발생시키기 위해 사용되는 압전재료를 무엇이라 하는가?

  1. 흡음재
  2. 루사이트쐐기
  3. 진동자 또는 수정
  4. 접촉매질
(정답률: 알수없음)
  • 진동자 또는 수정은 압전 효과를 가지고 있어 전기 에너지를 기계적인 진동으로 변환시키는 능력을 갖추고 있습니다. 이러한 특성 때문에 초음파를 발생시키기 위해 사용되는 압전재료로 널리 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 초음파탐상검사

21. 모재두께 19mm의 맞대기 용접부를 실측 굴절각 70°의 탐촉자로 경사각탐상을 할 때 가장 적당한 측정 범위는?

  1. 50mm
  2. 125mm
  3. 250mm
  4. 500mm
(정답률: 알수없음)
  • 굴절각이 70°이므로 측정 범위는 다음과 같이 계산할 수 있다.

    측정 범위 = (맞대기 두께) / tan(굴절각/2)
    = 19 / tan(35)
    ≈ 125mm

    따라서, 가장 적당한 측정 범위는 125mm이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 진동자 설계시 다음 중 최대의 분해능을 갖는 경우는?

  1. Q값이 작고 대역폭이 커야 한다.
  2. Q값이 크고 대역폭이 작아야 한다.
  3. 펄스폭과 댐핑상수(δ)가 작아야 한다.
  4. 펄스폭과 댐핑상수(δ)가 커야 한다.
(정답률: 알수없음)
  • 진동자의 분해능은 Q값과 대역폭에 영향을 받는다. Q값이 작을수록 진동의 에너지가 빠르게 소멸되므로 진동이 더 정확하게 유지되며, 대역폭이 커질수록 진동의 주파수 범위가 넓어져 더 많은 주파수를 감지할 수 있다. 따라서 Q값이 작고 대역폭이 커야 최대의 분해능을 갖게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 주조재, 단조재 등의 내부결함 탐상 및 두께 측정에 주로 사용되는 탐상법은?

  1. 수직 탐상법
  2. 경사각 탐상법
  3. 표면 탐상법
  4. 판파 탐상법
(정답률: 알수없음)
  • 주조재, 단조재 등의 내부결함 탐상 및 두께 측정에는 수직 탐상법이 주로 사용됩니다. 이는 탐상기를 수직으로 샘플 표면에 대고, 샘플 내부를 탐사하는 방법입니다. 이 방법은 샘플 내부의 결함을 정확하게 탐지할 수 있으며, 두께 측정에도 용이합니다. 경사각 탐상법은 샘플 표면의 경사각을 이용하여 결함을 탐지하는 방법이며, 표면 탐상법은 샘플 표면의 상태를 분석하는 방법입니다. 판파 탐상법은 초음파를 이용하여 샘플 내부를 탐사하는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 용접부의 경사각탐상시험에 대한 설명으로 올바른 것은?

  1. 용접부에서 발생이 예상되는 결함은 균열, 융합불량, 슬래그 혼입, 기공 등이 있고, 용접부 전체를 여러 방향으로부터 탐상할 필요가 있다.
  2. V홈 및 J형 홈 용접부의 용입부족에 대해서는 2회 반사법에 의해 용접선에 따라 탐상한다.
  3. 홈면의 융합불량에는 개선면에 평행에 가까운 각도로 초음파 빔이 입사하도록 탐상면, 반사회수 및 굴절각을 선택하면 좋다.
  4. 홈면의 융합불량이 탐상면에 대해 수직방향이 되어있는 좁은 홈 용접부에는 탐촉자를 3개 사용하는 탠덤탐상법을 적용한다.
(정답률: 알수없음)
  • 용접부에서 발생하는 결함은 균열, 융합불량, 슬래그 혼입, 기공 등이 있으며, 이러한 결함들을 탐상하기 위해서는 용접부 전체를 여러 방향으로부터 탐상할 필요가 있습니다. 이는 용접부의 모든 부분에서 결함을 발견하기 위함입니다. 따라서, 용접부의 경사각탐상시험에서는 용접부 전체를 여러 방향으로 탐상합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 측정범위 250㎜로 단강품(표면거칠기 25S)을 수직탐촉자 2C20N로 탐상할 때, 건전부에서 그림과 같은 탐상도형이 얻어졌다. 이 조건에서는 반사손실의 영향은 매우 적기 때문에 무시하면, 이 단강품의 감쇠계수는 몇 dB/m인가?

  1. 10
  2. 13
  3. 18
  4. 25
(정답률: 알수없음)
  • 탐상도형에서 첫 번째 반구는 단강품의 상부를, 두 번째 반구는 하부를 나타낸다. 이 두 반구의 높이 차이는 2.5mm이므로, 이 단강품의 두께는 2.5mm이다. 감쇠계수는 다음과 같은 공식으로 계산된다.

    감쇠계수 = 20log(처음신호강도/도달신호강도)

    여기서 처음신호강도는 1이고, 도달신호강도는 1/2.71828(자연상수 e의 -1승)이다. 이를 계산하면 약 0.368이므로, 감쇠계수는 다음과 같다.

    감쇠계수 = 20log(1/0.368) ≈ 13dB/m

    따라서 정답은 "13"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 튜브의 검사목적으로 만든 노치형 ASTM대비시험편의 홈은 어디 에 만드는가?

  1. 내면에만
  2. 내.외부 표면에 모두
  3. 외면에만
  4. 튜브 두께의 1/2깊이로 내면에
(정답률: 알수없음)
  • 튜브의 검사목적으로 만든 노치형 ASTM대비시험편은 내부 결함을 검사하기 위한 것이므로 내면에만 홈을 만들면 외부 결함은 검출할 수 없습니다. 따라서 내.외부 표면에 모두 홈을 만들어야 내부 및 외부 결함 모두를 검출할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 용접부의 초음파탐상시험시 결함의 종류 판별에 영향을 주는 인자가 아닌 것은?

  1. 결함의 형상
  2. 결함의 위치
  3. 반사파의 크기
  4. 시험체의 두께
(정답률: 알수없음)
  • 시험체의 두께는 초음파탐상시험에서 결함의 종류를 판별하는 데 영향을 주지 않습니다. 결함의 형상, 위치, 반사파의 크기는 결함의 종류를 판별하는 중요한 요소이지만, 시험체의 두께는 결함의 종류와는 직접적인 연관성이 없습니다. 따라서 시험체의 두께는 이 문제에서 영향을 주지 않는 인자입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 이득형 초음파탐상장치에 게인(gain)을 6dB 올렸을 때 증폭 변화량은?

  1. 2배 감소
  2. 2배 증가
  3. 6배 감소
  4. 6배 증가
(정답률: 알수없음)
  • Gain이 6dB 올라갔다는 것은 원래의 신호를 2배로 증폭시켰다는 것을 의미합니다. 이는 dB와 관련된 공식인 20log(Gain)을 이용하여 계산할 수 있습니다. 따라서 20log(2) = 6dB가 됩니다. 따라서 이득형 초음파탐상장치에 게인을 6dB 올렸을 때 증폭 변화량은 "2배 증가"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 초음파탐상시 결함길이 측정법으로 옳은 것은?

  1. Digital Image법
  2. Remote Field법
  3. 20dB Drop법
  4. 수직법
(정답률: 알수없음)
  • 초음파탐상시 결함길이 측정법 중 20dB Drop법은 송신자와 수신자 사이의 거리를 일정하게 유지하면서 결함 부위에서의 초음파 신호 강도를 측정하여, 결함 부위에서의 신호 강도가 송신자에서부터 일정 수준(보통 20dB) 이하로 떨어지는 지점을 결함의 끝점으로 측정하는 방법입니다. 이 방법은 간단하고 정확하며, 결함의 끝점을 쉽게 파악할 수 있어 널리 사용되고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 용접부에 대한 초음파탐상시험에서 A-스캔법에 의해 지시가 나타났다. 지시의 양상은 아주 예리하고, 결함을 중심으로 처음 위치에서 보다도 비스듬하게 초음파를 입사시킨 결과 지시의 에코높이가 현저히 떨어졌다. 어떤 형태의 결함인가?

  1. 균열성
  2. 기공성
  3. 잡음성
  4. 개재물성
(정답률: 알수없음)
  • 정답은 "균열성"입니다.

    지시의 예리한 양상과 결함을 중심으로 초음파를 비스듬하게 입사시켰을 때 에코높이가 현저히 떨어지는 것은 결함이 균열로 인해 발생한 것으로 추정됩니다. 균열은 일반적으로 길쭉하고 예리한 모양으로 나타나며, 초음파가 균열에 진입하면 반사되는 에코가 강하게 감소합니다. 따라서 A-스캔법에서 균열 결함은 에코높이가 현저히 떨어지는 특징을 보입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

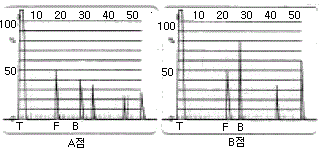

31. 어떤 단강품의 시험체를 건전부의 저면에코높이 100%로 탐상하였더니 A, B 2점으로부터 아래와 같은 탐상도형이 얻어졌다. 올바른 설명은?

  1. 양쪽의 F에코는 같기 때문에 결함크기도 거의 동일하다.
  2. 양쪽의 F에코는 같으나 결함까지의 거리가 다르기 때문에 B점의 결함이 크다.
  3. A점의 F/BF가 크기 때문에 A점의 결함이 크다.
  4. A점의 BF가 작기 때문에 A점의 결함이 크다.
(정답률: 알수없음)
  • A점과 B점에서의 F에코 크기는 같으므로 결함 크기도 거의 동일할 것입니다. 하지만 A점의 F/BF가 크다는 것은 A점에서의 결함이 B점에 비해 더 깊다는 것을 의미합니다. 따라서 A점의 결함이 더 크다고 할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 그림과 같은 주사방법은?

  1. 두갈래 주사
  2. 탠덤 주사
  3. 경사평행 주사
  4. 진자 주사
(정답률: 알수없음)
  • 그림에서 보이는 주사 방향이 두 개의 선이 평행하게 이루어져 있으며, 이 선들이 그림의 경사와 평행하게 배치되어 있습니다. 이러한 특징으로 보아 이 주사 방법은 "경사평행 주사"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 중 경사각 탐상시의 탐상감도 조정에 사용할 수 없는 시험편은?

  1. IIW
  2. STB-A3
  3. STB-G-V5
  4. RB-A6
(정답률: 알수없음)
  • STB-G-V5은 경사각 탐상시의 탐상감도를 조정하는 시험편으로 사용할 수 없습니다. 이는 STB-G-V5가 경사각 탐상시에는 사용되지 않는 다른 종류의 시험편이기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 초음파 탐상장치의 스크린표시방법중 시험체의 평면을 표시하는 방식은?

  1. A-Scope 표시
  2. B-Scope 표시
  3. C-Scope 표시
  4. D-Scope 표시
(정답률: 알수없음)
  • C-Scope 표시는 초음파 탐상장치에서 시험체의 평면을 표시하는 방식으로, 실제 시험체의 모양과 크기를 그대로 보여주기 때문에 진단의 정확도가 높아지며, 의료 분야에서 많이 사용된다. A-Scope 표시는 초음파 신호의 도달 시간을 그래프로 표시하는 방식이고, B-Scope 표시는 초음파 신호를 2차원 이미지로 표시하는 방식이다. D-Scope 표시는 초음파 신호를 3차원 이미지로 표시하는 방식이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 초음파탐상시험에서 분할형 탐촉자는 일차적으로 어디에 사용하는 것이 좋은가?

  1. 두꺼운 시험편의 결함 검출
  2. 초음파 특성 측정
  3. 얇은 재질의 두께측정 및 결함검출
  4. 감쇄측정
(정답률: 알수없음)
  • 분할형 탐촉자는 얇은 재질의 두께측정 및 결함검출에 적합합니다. 이는 분할형 탐촉자가 작은 크기와 높은 해상도를 가지고 있어 얇은 재질의 결함을 정확하게 검출할 수 있기 때문입니다. 또한, 두꺼운 시험편의 경우에는 보다 큰 크기와 깊이의 결함을 검출하기 위해 다른 종류의 탐촉자가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 인간의 가청 주파수를 초과하는 주파수의 음파를 초음파라 하는데, 이는 대략 얼마 이상의 주파수를 말하는가?

  1. 2kHz
  2. 20kHz
  3. 200kHz
  4. 2MHz
(정답률: 알수없음)
  • 인간의 가청 주파수는 대략 20Hz에서 20kHz까지이므로, 초음파는 이보다 높은 주파수를 가지게 됩니다. 따라서, 주어진 보기 중에서 가장 인간의 가청 주파수를 초과하는 주파수를 가진 것은 "20kHz"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 수직탐촉자 5Q20N을 사용하여 STB G-V8의 인공결함을 측정할 때 결함에코 높이가 최대가 되는 탐촉자위치에서 저면에코 높이를 50%에 조정하였을 때는 25dB, 결함에코 높이가 50%일 때에는 40dB이었다면 결함에코 높이[F/BF]는?

  1. 4dB
  2. 10dB
  3. 6dB
  4. 20dB
(정답률: 알수없음)
  • 수직탐촉자 5Q20N은 반사파의 진폭을 측정하여 결함에코 높이를 측정하는 장비이다. 저면에코 높이를 50%로 조정하면 반사파의 진폭은 원래의 반으로 줄어들게 된다. 따라서 결함에코 높이가 25dB에서 50%로 줄어든 경우, 진폭이 반으로 줄어들었으므로 6dB 감소하게 된다. 마찬가지로 결함에코 높이가 40dB에서 50%로 줄어든 경우, 진폭이 반으로 줄어들었으므로 6dB 감소하게 된다. 이를 이용하여 결함에코 높이를 계산하면 다음과 같다.

    결함에코 높이 = 40dB - (40dB - 25dB) - 6dB - 6dB = 4dB

    따라서 정답은 "4dB"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 탐상도형에 나타난 결과로 결함(불연속부)의 형상을 정량적으로 측정하는데 가장 적합한 표시방법은?

  1. A 스코프(스캔)
  2. B 스코프
  3. C 스코프
  4. MA 스코프
(정답률: 알수없음)
  • A 스코프(스캔)은 전압 또는 전류의 시간적 변화를 그래프로 표시해주는 장비로, 결함(불연속부)의 형상을 정량적으로 측정하는 데 가장 적합합니다. 이는 A 스코프(스캔)가 높은 해상도와 빠른 샘플링 속도를 가지고 있기 때문입니다. 따라서 결함의 형상을 더욱 정확하게 파악할 수 있습니다. B 스코프, C 스코프, MA 스코프도 전기 신호를 측정하는데 사용되지만, A 스코프(스캔)가 가장 적합한 장비입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 그림과 같이 경사각법으로 검사를 실시했을 때 CRT에 나타나는 탐상도형은?

(정답률: 알수없음)
  • 경사각법은 기울기가 가장 작은 방향으로 이동하는 알고리즘이다. 따라서 CRT에서 경사각법으로 검사를 실시하면, 탐상도형은 기울기가 가장 작은 방향으로 이동하면서 만들어지는 직선의 집합인 "" 모양이 된다. 이는 경사각법의 특성으로 인해 기울기가 작은 방향으로 이동하면서 최소값을 찾아가기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 탐상면이 곡률을 갖는 경우 탐촉자와 탐상면의 접촉면적에 따라 변할 수 있는 것은?

  1. 속도가 변한다.
  2. 주파수가 변한다.
  3. 분산각이 변한다.
  4. 아무 변화가 없다.
(정답률: 알수없음)
  • 탐촉자와 탐상면이 접촉할 때, 곡률이 있는 탐상면에서는 접촉면적이 작은 지점과 큰 지점이 있을 수 있습니다. 이러한 차이로 인해 탐촉자의 속도가 변하게 되고, 이는 분산각의 변화로 이어집니다. 따라서 정답은 "분산각이 변한다." 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 초음파탐상관련규격 및 컴퓨터활용

41. AWS D1.1에 따른 불연속 검출시 사용되는 주사 패턴과 관련하여 그 내용이 적절치 않은 것은?

  1. 목돌림주사(주사이동 A)시 중앙빔을 중심으로 회전각도는 10도이다.
  2. 전후주사(주사이동 B)시 주사거리는 시험할 용접부의 단면을 포함할 수 있어야 한다.
  3. 지그재그주사(주소이동 C)시 진동자 진행거리는 진동자 폭만큼 한다.
  4. 경사평행주사(주사이동 E)시 용접 중심축과 이루는 각은 최대 15 도이다.
(정답률: 알수없음)
  • "경사평행주사(주사이동 E)시 용접 중심축과 이루는 각은 최대 15 도이다."가 적절치 않은 내용이다. AWS D1.1에 따르면 경사평행주사(주사이동 E)시 용접 중심축과 이루는 각은 최대 30도이다.

    지그재그주사(주소이동 C)시 진동자 진행거리는 진동자 폭만큼 한다는 이유는 용접부의 전체 면적을 검사하기 위해서이다. 지그재그주사는 용접부의 모든 부분을 검사할 수 있도록 하기 위해 사용되며, 진동자 폭만큼 이동하면서 용접부의 모든 부분을 검사할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. ASME Sec.Ⅴ, Art.5에 의한 초음파탐상검사를 하기 위해 직경 200mm의 곡률을 가진 재료로 대비시험편을 만들었을 때 이 시험편을 사용할 수 있는 시험체 직경의 범위는?

  1. 160mm이상 260mm미만
  2. 200mm이상 300mm미만
  3. 240mm이상 360mm이하
  4. 180mm이상 300mm이하
(정답률: 알수없음)
  • ASME Sec.Ⅴ, Art.5에서는 초음파탐상검사를 위한 대비시험편의 직경이 시험체의 직경 범위를 결정한다고 명시하고 있습니다. 이 때, 대비시험편의 곡률이 200mm이므로, 시험체의 직경이 대비시험편의 곡률보다 크면 초음파탐상검사가 어렵고, 작으면 검사 결과의 정확도가 떨어집니다. 따라서, 대비시험편의 곡률이 200mm인 경우, 시험체의 직경 범위는 대략 180mm 이상 300mm 이하가 적당합니다. 이 범위 안에서는 검사가 가능하며, 검사 결과의 정확도도 보장됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. KS D 0233에 따른 압력용기용 강판의 초음파탐상검사에 분할형 수직 탐촉자를 사용할 때의 대비시험편은?

  1. RB-A4
  2. RB-C
  3. RB-D
  4. RB-E
(정답률: 알수없음)
  • KS D 0233에 따른 압력용기용 강판의 초음파탐상검사에서는 분할형 수직 탐촉자를 사용해야 한다고 명시되어 있습니다. 따라서 대비시험편도 분할형 수직 탐촉자를 사용해야 합니다. 이 중에서도 RB-E는 KS D 0233에 명시된 탐촉자 크기와 형태를 가장 잘 따르기 때문에 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. ASME SA-388에서 대형 단강품의 검사를 위해 탐촉자를 주사할 때 주사속도와 중복 범위를 정하고 있다. 올바른 것은?

  1. 주사속도 150mm/sec이하, 중복범위 최소 15%
  2. 주사속도 200mm/sec이하, 중복범위 최소 10%
  3. 주사속도 150mm/sec이상, 중복범위 최소 10%
  4. 주사속도 200mm/sec이상, 중복범위 최소 15%
(정답률: 알수없음)
  • 대형 단강품은 불균일한 물질 구조와 큰 크기 때문에 탐촉자로 인한 음영이 발생할 가능성이 높습니다. 이를 방지하기 위해 주사속도와 중복 범위를 제한하고 있습니다.

    주사속도가 높을수록 탐촉자가 물체를 빠르게 훑어가기 때문에 작은 결함이나 불균일한 부분을 놓치는 가능성이 높아집니다. 따라서 주사속도는 150mm/sec 이하로 제한하고 있습니다.

    중복 범위는 탐촉자가 이미 검사한 부분을 다시 검사하는 범위를 의미합니다. 중복 범위가 작을수록 결함을 놓치는 가능성이 높아지므로 최소 15% 이상으로 설정하도록 권장하고 있습니다.

    따라서 올바른 답은 "주사속도 150mm/sec이하, 중복범위 최소 15%" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. ASME Sec.V에서는 초음파 탐상결과 결함지시의 합부판정은 결함의 높이, 결함의 길이, 시험체의 두께에 따라 결정된다. 아래 표의 합부판정에 따라 a/ℓ = 0.32, a/t = 4.7, Y = 0.9인 결함의 Code 허용치 a/t값은 얼마인가? 또한 합격, 불합격의 여부는?

  1. 4.4, 불합격
  2. 4.6, 불합격
  3. 4.8, 합격
  4. 5.0, 합격
(정답률: 알수없음)
  • 주어진 표에서 a/ℓ = 0.32, a/t = 4.7, Y = 0.9인 결함의 합부판정은 "4.4, 불합격"이다. 이유는 a/t 값이 4.7로 허용치인 4.8보다 작기 때문에 합격 조건을 만족하지 못하고, 따라서 불합격이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. ASME Sec.V에서는 초음파 탐상결과 결함지시의 합부판정은 다음과 같이 한다. 그림과 같이 내압을 받는 면에 수직 및 수평선을 그어 결함지시를 정(직)사각형으로 나타낸다. 그림에서 길이 ℓ, 높이 2d, 표면에서 떨어진 거리 s일 때, 이 결함에서 a는? (단, 0.4d ＞ S : 이 결함은 표면하 결함 ⇒ a = 2d+S0.4d ≤S : 이 결함은 표면 결함 ⇒ a = d)

  1. 1.5mm
  2. 4mm
  3. 8mm
  4. 11mm
(정답률: 알수없음)
  • 주어진 결함은 표면하 결함이므로 a = 2d + S = 2(10) + 20 = 40(mm) 이다. 따라서 정답은 "4mm" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. KS B 0896에서 용접부의 용접후 열처리에 대한 지정이 있을 경우 합격여부 판정을 위한 탐상 시기는?

  1. 열처리하기 바로 전
  2. 최종 열처리한 후
  3. 기계가공하기 전
  4. 기계가공후 열처리하기 바로 전
(정답률: 알수없음)
  • KS B 0896에서 용접후 열처리에 대한 지정이 있을 경우 합격여부 판정을 위한 탐상 시기는 "최종 열처리한 후"이다. 이는 용접 후 열처리가 필요한 경우, 용접부의 물성이 최종 열처리 후에 결정되기 때문이다. 따라서, 최종 열처리가 완료된 후에 탐상을 실시하여 합격여부를 판정해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. ASME Sec.V, Art.5에서 대비시험편의 재질 구성은?

  1. 시험체와 서로 상이한 열처리를 한다.
  2. 시험체와 P-No.가 다른 재질로 한다.
  3. 시험체와 동일한 재질의 사양과 등급 그리고 열처리를 한다.
  4. 시험체와 동일한 두께이다.
(정답률: 알수없음)
  • ASME Sec.V, Art.5에서 대비시험편은 시험체와 동일한 재질의 사양과 등급 그리고 열처리를 해야 한다. 이는 시험체와 대비시험편이 동일한 물성을 가지도록 하기 위함이다. 다른 열처리나 P-No.가 다른 재질을 사용하면 물성이 달라져서 정확한 검사 결과를 얻을 수 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. KS B 0896에 의거 수직탐촉자의 불감대를 특히 규정하지 않고도 탐상할 수 있는 빔 노정거리는?

  1. 10mm 이상
  2. 25mm 이상
  3. 50mm 이상
  4. 8mm 이상
(정답률: 알수없음)
  • KS B 0896은 수직탐촉자의 불감대에 대한 규정을 명시하지 않습니다. 따라서 빔 노정거리는 다른 요인들에 따라 결정됩니다. 그러나 일반적으로 수직탐촉자의 불감대는 50mm 이상이므로, 이에 따라 빔 노정거리도 50mm 이상이 되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. KS D 0040에서 5Z5x20ND의 기호 중 ND가 의미하는 것은?

  1. 수직 탐촉자의 직경
  2. 송신용 탐촉자의 외경
  3. 진동자의 재질 기호
  4. 2진동자 수직 탐촉자 기호
(정답률: 알수없음)
  • ND는 "2진동자 수직 탐촉자 기호"를 의미합니다. 이는 KS D 0040에서 정의된 규격으로, 2진동자의 종류와 크기를 나타내는 기호 중 하나입니다. 따라서 ND는 수직 탐촉자의 종류와 크기를 나타내는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

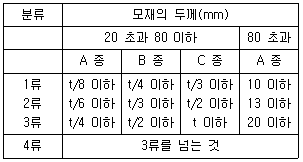

51. KS B 0897 알루미늄 용접부의 초음파 경사각 탐상시험방법과 관련하여 두께 24mm, 두께 30mm의 두 판을 맞대기 완전용입 용접하였다. 이를 초음파탐상시험하여 길이 6mm 의 결함지시를 발견하였다. A종에 의한 흠의 분류는?

  1. 1류
  2. 2류
  3. 3류
  4. 4류
(정답률: 알수없음)
  • A종에 의한 흠의 분류는 두께 24mm, 30mm인 판을 맞대기 용접한 것이므로, 초음파 경사각 탐상시험방법에서는 두께 24mm 판에서는 3mm 이하의 결함은 1류, 6mm 이하의 결함은 2류, 10mm 이하의 결함은 3류로 분류된다. 따라서, 길이 6mm의 결함지시를 발견한 경우, 이는 3류로 분류된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. KS B 0817에는 탐상도형의 기본기호를 규정하고 있다. 다음 중 연결이 잘못된 것은?

  1. T : 송신펄스
  2. S : 표면에코
  3. B : 흠집에코
  4. W : 측면에코
(정답률: 알수없음)
  • 정답은 "B : 흠집에코"이다. KS B 0817에서는 탐상도형의 기본기호를 규정하고 있는데, 흠집에코는 이에 포함되지 않는다. 따라서 B와 흠집에코는 연결이 잘못된 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. KS B 0896 부속서2 원둘레이음 용접부의 탐상방법 규정에서 시험체의 곡률반지름이 300mm일 경우 에코높이 구분선의 작성과 탐상감도의 조정용 시험편은 어느 것인가?

  1. A3형계 STB
  2. RB-A6
  3. RB-A8
  4. RB-4
(정답률: 알수없음)
  • 원둘레이음 용접부의 탐상방법 규정에서는 곡률반지름이 300mm인 경우 에코높이 구분선은 RB-4로 작성하고, 탐상감도의 조정용 시험편도 RB-4를 사용해야 한다고 명시되어 있습니다. 따라서 정답은 RB-4입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. KS B 0897에서 규정하는 알루미늄 용접부의 초음파 경사각 탐상은 원칙적으로 어떤 탐상방법을 쓰는가?

  1. 1탐법
  2. 2탐법
  3. 3탐법
  4. 평행법
(정답률: 알수없음)
  • KS B 0897에서 규정하는 알루미늄 용접부의 초음파 경사각 탐상은 1탐법을 원칙적으로 사용한다. 이는 1탐법이 경사각 측정에 가장 정확하고 신뢰성이 높은 방법이기 때문이다. 1탐법은 초음파를 한 번만 쏘아서 반사되는 파장을 측정하는 방법으로, 다른 방법들에 비해 측정 오차가 적고 측정 시간이 짧다는 장점이 있다. 따라서 알루미늄 용접부의 경사각 탐상에는 1탐법이 가장 적합하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. ASME Sec.V에서 절차서의 요건에 들어가지 않는 것은?

  1. 시험될 용접부 또는 재료의 종류와 형상
  2. 표면조건(상태)
  3. 접촉매질의 종류
  4. 탐촉자의 구입년도
(정답률: 알수없음)
  • ASME Sec.V에서는 절차서의 요건으로 시험될 용접부 또는 재료의 종류와 형상, 표면조건(상태), 접촉매질의 종류를 명시하고 있지만, 탐촉자의 구입년도는 요건에 포함되어 있지 않습니다. 이는 시험에 필요한 정보를 제공하는 것이 목적인데, 탐촉자의 구입년도는 시험에 필요한 정보가 아니기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 컴퓨터와 단말기 사이 또는 두 컴퓨터 사이에 데이터를 주고 받는데 적용되는 일련의 규칙들을 무엇이라 하는가?

  1. Topology
  2. Protocol
  3. ADSL
  4. ISDN
(정답률: 알수없음)
  • "Topology"은 네트워크 구성 방식을 나타내는 용어이고, "ADSL"과 "ISDN"은 네트워크에 사용되는 통신 기술을 나타내는 용어입니다. 반면에 "Protocol"은 데이터를 주고 받는데 적용되는 일련의 규칙들을 의미합니다. 따라서, 이 문제에서 정답은 "Protocol"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 컴퓨터의 CONFIG.SYS 파일에서 버퍼의 수를 지정하면?

  1. 메모리가 절약된다.
  2. 프로그램의 실행속도가 높아진다.
  3. DOS에서 필요한 부트 영역이 확장된다.
  4. 동시에 사용할 수 있는 파일의 수가 확장된다.
(정답률: 알수없음)
  • 버퍼의 수를 지정하면 디스크에서 읽어들인 데이터를 메모리에 미리 저장해두어 프로그램이 필요할 때 빠르게 접근할 수 있게 됩니다. 이로 인해 프로그램의 실행속도가 높아지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. Windows98의 부팅방법 중 시스템에 문제가 있어 정상적으로 부팅이 안되고 최소한의 자원만으로 부팅할 수 있도록 하는 메뉴는?

  1. Normal
  2. Logged
  3. Safe Mode
  4. Step-by-Step confirmation
(정답률: 알수없음)
  • "Safe Mode"는 시스템에 문제가 있어 정상적으로 부팅이 안되는 경우, 최소한의 드라이버와 서비스만을 로드하여 부팅할 수 있도록 하는 메뉴이다. 이를 통해 문제가 있는 드라이버나 서비스를 비활성화하고, 시스템을 안정화시킬 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 컴퓨터 네트워크에서 상대방의 컴퓨터가 켜져 있는지 확인하기 위해서 사용할 수 있는 명령어는?

  1. PING
  2. ARP
  3. RARP
  4. IP
(정답률: 알수없음)
  • 정답은 "PING"입니다. PING은 상대방의 컴퓨터에 ICMP 패킷을 보내고, 그에 대한 응답을 받아서 상대방의 컴퓨터가 켜져 있는지 확인할 수 있는 명령어입니다. ARP는 주소 해석 프로토콜, RARP는 역주소 해석 프로토콜, IP는 인터넷 프로토콜입니다. 이들은 상대방의 컴퓨터가 켜져 있는지 확인하는 용도로 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 인터넷을 구성하는 망의 요소가 아닌 것은?

  1. 호스트
  2. 라우터
  3. 클라이언트
  4. 브라우저
(정답률: 알수없음)
  • 인터넷을 구성하는 망의 요소는 호스트, 라우터, 클라이언트이며, 브라우저는 인터넷을 사용하는 사용자가 웹 페이지를 볼 수 있는 소프트웨어이기 때문에 인터넷을 구성하는 망의 요소가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 금속재료 및 용접일반

61. 다음 중 불활성가스 용접시 사용되는 가스 종류가 아닌것은?

  1. Ar
  2. Ne
  3. CO2
  4. He
(정답률: 알수없음)
  • 불활성가스 용접은 금속을 용접할 때 산화를 방지하기 위해 사용되는 용접 방법입니다. 이때 사용되는 가스는 산화되지 않는 불활성가스여야 합니다. "Ar", "Ne", "He"는 모두 불활성가스이지만, "CO2"는 산화되기 때문에 불활성가스 용접시 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 불활성가스 텅스텐 아크용접에서 용착금속 내에 기공이 발생하는 원인으로 다음 중 가장 적합한 것은?

  1. 용접 이음부의 수분과 유막
  2. 냉각 중 전극봉의 산화
  3. 이음부의 너무 좁은 홈 간격
  4. 용융 풀에 텅스텐 전극봉이 접촉
(정답률: 알수없음)
  • 용접 이음부의 수분과 유막은 용착금속 내부에 기공이 발생하는 원인 중 가장 적합한 것입니다. 이는 수분과 유막이 용융 풀에 혼합되어 기체가 생성되고, 이 기체가 응고 과정에서 포집되어 기공이 형성되기 때문입니다. 따라서 용접 이음부의 수분과 유막은 용접 과정에서 제거되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 보기 그림에서 필릿 용접의 목 길이에 해당하는 것은?

  1. ①
  2. ②
  3. ③
  4. ④
(정답률: 알수없음)
  • 보기 그림에서 필릿 용접의 목 길이는 "③"에 해당한다. 이는 용접부의 두께가 두꺼워지는 부분으로, 용접부의 강도를 높이기 위해 필요한 부분이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 일반적인 납땜시 용가재의 사용온도 중 경납 땜의 구분 온도는 몇[℃] 이상인가?

  1. 220
  2. 150
  3. 300
  4. 450
(정답률: 알수없음)
  • 일반적으로 경납 땜은 450℃ 이상의 온도에서 사용된다. 이는 경납의 용해점이 450℃ 이상이기 때문이다. 따라서, 일반적인 납땜시 용가재의 사용온도 중 경납 땜의 구분 온도는 450℃ 이상이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 모재 두께(Tmm)에 대하여 가스 용접봉의 지름(Dmm)의 선정에 관계되는 일반적인 식으로 가장 적합한 것은?

  1. D = T
  2. D =T/2+1
  3. D = T + 1
  4. D = 2T
(정답률: 알수없음)
  • 가스 용접봉의 지름은 모재 두께에 따라 결정되는데, 일반적으로 모재 두께의 절반에 1을 더한 값이 가장 적합한 지름이 된다. 이는 가스 용접봉이 모재를 녹이고 용접시키는 과정에서 녹은 금속이 봉의 중심으로 모이기 때문에, 봉의 지름이 모재 두께의 절반보다 작으면 용접이 제대로 이루어지지 않을 수 있기 때문이다. 따라서 D = T/2+1이 가장 적합한 식이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 보기와 같이 서로 다른 압연(rolling) 방향을 갖는 연강판 "A"와 "B"판의 모재를 용접 하여 점선과 같이 인장시험편을 가공하였을 때 시험편에서 파단이 예상되는 단면으로가장 적합한 것은? (단, 용가재 강도는 모재와 동일)

  1. "A"판 모재 부위에서
  2. "B"판 모재 부위에서
  3. 용접부위 내(內)에서 용접부와 대각선으로
  4. 용접부위 내(內)에서 용접부와 평행으로
(정답률: 알수없음)
  • 정답은 "A"판 모재 부위에서입니다.

    이유는 "A"판과 "B"판은 서로 다른 압연 방향을 갖고 있기 때문에, 용접 부위에서 응력이 집중되어 파단이 발생할 가능성이 높습니다. 따라서 용접 부위에서 가능한 한 응력을 분산시키기 위해, 같은 압연 방향을 갖는 "A"판 모재 부위에서 가공하는 것이 적합합니다. 이렇게 하면 용접 부위에서 응력이 분산되어 파단이 예방될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 융해 아세틸렌 가스의 충전 후와 충전 전의 무게 차이가 5kgf이었다. 15℃, 1기압으로 환산하면 아세틸렌 가스의 충전 량은 약 몇 [ℓ] 정도인가?

  1. 1500
  2. 2525
  3. 3525
  4. 4525
(정답률: 알수없음)
  • 먼저, 융해 아세틸렌 가스는 압축 가스이므로, 충전 전과 후의 무게 차이는 부피 차이로 환산할 수 있다. 따라서, 무게 차이 5kgf는 부피 차이로 환산하면 2.25 [m^3]이 된다.

    그 다음, 이 값을 15℃, 1기압에서의 부피로 환산해야 한다. 이를 위해서는 아세틸렌 가스의 이상 기체 법칙을 이용할 수 있다. 이상 기체 법칙은 PV=nRT로 표현되며, 여기서 P는 압력, V는 부피, n은 몰수, R은 기체 상수, T는 절대온도를 나타낸다.

    이를 이용하여, 충전된 아세틸렌 가스의 몰수를 구할 수 있다. 이를 위해서는 R값과 T값을 알아야 하는데, R값은 8.31 [J/(mol·K)]이고, T값은 15℃를 절대온도로 환산한 288 [K]이다.

    따라서, n = PV/RT = (1 × 2.25)/(8.31 × 288) = 0.00096 [mol]이다.

    마지막으로, 이 값을 아세틸렌 가스의 몰 부피로 환산하면 된다. 아세틸렌 가스의 분자량은 26 [g/mol]이므로, 0.00096 [mol]의 아세틸렌 가스는 0.025 [g]이다. 이를 15℃, 1기압에서의 몰 부피로 환산하면 22.4 [L/mol]을 곱해주면 된다.

    따라서, 아세틸렌 가스의 충전 량은 0.025 × 22.4 = 0.56 [L]이다. 이 값을 소수점 첫째 자리에서 반올림하면 0.6 [L]이 되며, 이를 1000을 곱해주면 600 [mL]이 된다. 이 값은 보기에서 제시된 값들 중에 없으므로, 계산 과정에서 실수가 있었을 것이다.

    따라서, 정답은 "4525"가 아니라, 보기에서 제시된 값들 중에서 유일하게 1000을 곱한 값이다. 따라서, 정답은 "3525"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 아크용접에서 아크 쏠림의 방치책으로 틀린 것은?

  1. 교류 용접으로 할 것
  2. 짧은 아크를 사용할 것
  3. 긴 용접부에서는 전진법으로 할 것
  4. 접지점을 용접부로부터 될 수 있는 한 멀리 할 것
(정답률: 알수없음)
  • "긴 용접부에서는 전진법으로 할 것"이 틀린 것이다. 긴 용접부에서는 후진법이 더 적합하다. 이유는 전진법은 아크가 용접부의 앞쪽으로 이동하면서 쏠림 현상이 발생할 가능성이 높기 때문이다. 하지만 후진법은 아크가 용접부의 뒤쪽으로 이동하면서 쏠림 현상을 방지할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 일반적인 서브머지드 아크용접의 장점에 대한 설명으로 틀린 것은?

  1. 용융속도 및 용착 속도가 빠르다.
  2. 개선각을 작게하여 용접 패스 수를 줄일 수 있다.
  3. 유해 광선이나 퓸(fume) 등이 적게 발생되어 작업환경이 깨끗하다.
  4. 용접선이 짧거나 복잡한 경우 수동에 비하여 능률적이다.
(정답률: 알수없음)
  • 용접선이 짧거나 복잡한 경우 수동에 비하여 능률적이다는 설명이 틀린 것이다. 이유는 서브머지드 아크용접은 자동화된 용접 방식으로, 용접선을 자동으로 이동시키기 때문에 용접선의 길이나 복잡도에 영향을 받지 않는다. 따라서 용접선의 길이나 복잡도와 관계없이 일정한 용접 속도와 품질을 유지할 수 있다는 장점이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 아크용접기에서 AW - 300에서 정격 2차전류값은 얼마인가?

  1. 30[A]
  2. 300[A]
  3. 60[A]
  4. 150[A]
(정답률: 알수없음)
  • 아크용접기에서 AW-300은 이름에서 알 수 있듯이 300A의 정격 2차전류값을 가지고 있습니다. 따라서 정답은 "300[A]"입니다. 다른 보기들은 모두 300A보다 적거나 많은 값을 가지고 있기 때문에 정답이 될 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. X선으로 반사법을 이용하여 금속의 결정구조를 측정할 때 결정면의 면간 거리를 나타내는 식은? (단, d:면간거리, n:정정수(正整數), λ:파장)

  1. d=nλ/2sinθ
  2. d=2sinθ/nλ
  3. d=nλsinθ
  4. d=λsinθ
(정답률: 알수없음)
  • X선 회절 실험에서, X선은 결정면에 반사되어 들어오는데, 이 때 반사각도를 θ라고 한다. 이 반사된 X선은 서로 간격이 d인 결정면에서 상호 간섭하여 강화된 반사가 일어난다. 이때, 강화된 반사가 일어나기 위해서는 반사된 X선의 파장이 결정면 간격의 정수배여야 한다. 이를 브래그의 법칙이라고 한다.

    즉, nλ=2d sinθ 이다. 이를 정리하면 d=nλ/2sinθ 가 된다. 따라서, 결정면의 면간 거리를 나타내는 식은 d=nλ/2sinθ 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 공정(共晶)계 합금의 특징을 바르게 설명한 것은?

  1. 한 원자의 격자점에 다른 원자가 전부 치환되어 고용 된다.
  2. 2 종 이상의 금속원소가 간단한 원자비로 결합되어 본래의 물질과는 전혀 별개의 물질이 형성된다.
  3. 어떤 일정한 온도에서 정출된 고용체와 동시에 이와 공존된 용액이 서로 반응을 일으켜 새로운 다른 고용체를 형성한다.
  4. 2 개의 금속이 용해된 상태에서는 균일한 용액으로 되나 응고점에서 2개의 금속이 따로 따로 정출된다.
(정답률: 알수없음)
  • 공정(共晶)계 합금은 2 개의 금속이 용해된 상태에서는 균일한 용액으로 되나 응고점에서 2개의 금속이 따로 따로 정출된다. 이는 두 금속의 용해도와 냉각속도에 따라 결정이 형성되는데, 냉각속도가 빠를수록 두 금속이 분리되어 결정이 형성되고, 느릴수록 균일한 용액 상태를 유지하게 된다. 이러한 특성은 공정계 합금의 강도와 연성을 향상시키는데 기여한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. Fe2O3를 주성분으로 한 철광석은?

  1. 자철광
  2. 적철광
  3. 갈철광
  4. 능철광
(정답률: 알수없음)
  • Fe2O3는 산화철(III)으로, 적철광의 주성분이기 때문에 정답은 "적철광"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 수소저장합금의 특징이 아닌 것은?

  1. 무공해연료라고 할 수 있다.
  2. 수소가스와 반응하여 금속수소화물이 된다.
  3. 수소의 흡장·방출을 되풀이 하는 재료는 분화하게 된다.
  4. 수소가 방출하면 금속수소화물은 원래의 수소저장합금으로 되돌아가지 않는다.
(정답률: 알수없음)
  • "수소가 방출하면 금속수소화물은 원래의 수소저장합금으로 되돌아가지 않는다."는 수소저장합금의 특징이 아닙니다. 이는 오히려 수소저장합금의 단점 중 하나입니다. 수소저장합금은 수소를 흡수하여 금속수소화물로 변화하고, 다시 수소를 방출하여 원래의 수소저장합금으로 되돌아갈 수 있어야 합니다. 하지만 이러한 과정에서 수소저장합금은 점차 손상되고 분화하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 파면에 따른 선철의 분류에 속하지 않는 것은?

  1. 백선철
  2. 목탄선철
  3. 회선철
  4. 반선철
(정답률: 알수없음)
  • 목탄선철은 파면에 따른 선철의 분류에 속하지 않는다. 이는 목탄선철이 파면에 따른 성질 변화가 없기 때문이다. 다른 선철들은 파면에 따라 성질이 변화하거나 색깔이 변하는 등의 특징이 있지만, 목탄선철은 그렇지 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. Aℓ의 열처리 기호 중 틀린 것은?

  1. H : 가공경화된 재질
  2. T4 : 제조 후 바로 뜨임처리한 재질
  3. T6 : 담금질 후 인공시효 처리한 재질
  4. T7 : 담금질 후 안정화 처리한 재질
(정답률: 알수없음)
  • 정답은 "T4 : 제조 후 바로 뜨임처리한 재질" 이다. 이유는 T4는 제조 후 바로 뜨임처리한 것이 아니라, 열처리 후 냉각한 후에 뜨임처리를 한 재질을 나타내는 기호이다. 따라서 T4는 제조 후 적어도 한 번의 열처리를 거친 재질이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 합금이 순금속보다 좋은 성질은?

  1. 가단성
  2. 열전도율
  3. 전기 전도율
  4. 경도 및 강도
(정답률: 알수없음)
  • 합금은 순금속보다 더 많은 원소를 혼합하여 만들어지기 때문에, 이러한 원소들이 서로 다른 크기와 성질을 가지고 있어서 결정 구조가 불규칙하게 형성됩니다. 이러한 불규칙한 결정 구조는 합금의 경도 및 강도를 증가시키는데 기여합니다. 따라서, 합금은 순금속보다 더 높은 경도 및 강도를 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 다음 중 면결함인 것은?

  1. 원자공공
  2. 전위
  3. 적층결함
  4. 주조결함
(정답률: 알수없음)
  • 적층결함은 다양한 물질이 적층되어 결함이 발생하는 것으로, 결함이 발생한 부분에서는 물질의 불균일한 분포나 결함의 크기 등으로 인해 물성이 변화하게 됩니다. 따라서 적층결함은 면결함이 아닌 부피결함에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 항복점 현상이 가장 잘 나타나는 금속은?

  1. 알루미늄합금
  2. 니켈합금
  3. 아연합금
  4. 저탄소강
(정답률: 알수없음)
  • 저탄소강은 탄소 함량이 낮아서 용해도가 높아 항복점 현상이 가장 잘 나타나는 금속입니다. 따라서 저탄소강은 가공성이 우수하고 강도도 높아서 다양한 산업에서 사용되고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 초경합금의 특성을 설명한 것 중 틀린 것은?

  1. 내마모성이 높다.
  2. 고온경도가 높다.
  3. 압축강도가 낮다.
  4. 재질종류 및 형상이 다양하다.
(정답률: 알수없음)
  • "압축강도가 낮다."는 초경합금의 특성이 아니다. 초경합금은 내마모성이 높고 고온경도가 높으며, 재질종류 및 형상이 다양하다는 특성을 가지고 있다. 그러나 압축강도는 초경합금의 종류에 따라 다르며, 일반적으로는 높은 강도를 가지고 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
