1과목: 초음파탐상시험원리
1. 와전류탐상시험법의 장점 중 틀린 것은?
- 비접촉적 방법으로 시험속도가 빠르다.
- 형상이 복잡한 것도 적용하기 용이하다.
- 재질변화, 크기 변화 등 적용범위가 넓다.
- 표면결함 검출에 적합하다.
2. 탐상재료의 한쪽 면과 그 반대 면 즉, 양면에 서로 다른 2개의 탐촉자를 사용하는 탐상 방법은?
- 접촉탐상
- 표면탐상
- 투과탐상
- 판파탐상
3. 탐상기 측정범위를 125mm로 조정하고 STB-A1과 동일한 재질의 두께 30mm에 수직탐상했을 때 스크린의 눈금판에 나타나는 저면에코의 개수는?
- 2
- 3
- 4
- 5
4. 초음파탐상시험에 대해 기술한 것으로 올바른 것은?
- 초음파탐상기의 눈금판의 횡축은 초음파빔의 전파 거리, 종축은 에코높이를 표시하고 있다.
- 초음파 탐상도형에서 결함에코의 발생위치로부터 결함크기를 안다.
- 작은 결함의 치수는 에코출현 위치의 범위로부터, 또 큰 결함에서는 에코높이로부터 추정할수 있다.
- 결함위치는 결함을 겨냥하는 방향을 바꾸어 에코 높이의 변화모양으로부터 추정할 수 있다.
6. 알루미늄에서 표면파가 발생하도록 쐐기를 설계할 때 입사각은? (단, 알루미늄에서는 횡파속도는 3100m/s, 쐐기에서는 종파속도는 2700m/s 이다.)
- 61°
- 57°
- 75°
- 48°
7. 2Z20×20A45의 경사각 탐촉자로 강재를 탐상하였다. 강재속을 전파하는 초음파의 파장은?
- 약 1.6mm
- 약 2.9mm
- 약 3.2mm
- 약 5.9mm
8. 초음파탐상시험의 원리에 대해 설명한 것 중 바른 것은?
- 초음파탐상에서는 통상 1-5kHz의 연속파의 음파를 탐촉자로부터 시험체로 전파시킨다.
- 내부에 결함이 있으면 그 곳에서 초음파의 일부가 흡수되어 결함에코가 된다.
- 초음파탐상은 토음파의 전파특성을 이용하여 결함의 유무, 존재위치 및 크기를 파괴시험과 병용하여 아는 방법이다.
- 결함위치는 송시된 초음파 펄스가 수신될 때까지의 시간으로부터 구한다.
9. 음향임피던스에 대한 설명 중 맞은 것은?
- 물질의 밀도와 음압을 곱한 값이다.
- 어떤 물질이라도 종파와 횡파의 음압은 같다.
- 음향임피던스가 같으면 반사가 없다.
- 음향임피던스가 다른 두 물질의 경계부에서 굴절이 있을 수 없다.
10. 원형진동자로부터 거리 x 만큼 떨어진 빔 중심축상의 점에서 초음파의 음압(Px)을 나타내는 식으로 맞는 것은? (단, D: 진동자직경, Xo: 근거리음장 한계거리 PO: 초기 음압)
-
CBT문제은행AI2023-04-18 21:49
정답은 "
"입니다.
원형진동자에서 멀어질수록 초음파의 음압은 감소하게 됩니다. 이때 음압은 거리의 제곱에 반비례하게 감소하게 됩니다. 따라서 Px는 PO에 Xo^2/(Xo+x)^2을 곱한 값이 됩니다. 이때 Xo는 근거리음장 한계거리이며, Xo보다 멀어질 경우 음압이 급격히 감소하게 됩니다. 이를 고려하여 분모에 Xo+x 대신 D/2+x를 사용하면 더 정확한 값을 얻을 수 있습니다. 이에 따라 정답은 ""가 됩니다.
12. 방사선은 물질과의 상호작용에 의해 감소된다. 다음 상호작용의 형태 중에서 가장 높은 에너지를 가지는 방사선 일 때 일어나는 현상은?
- 전자쌍생성
- 콤프턴 효과
- 톰슨산란
- 광전효과
14. 물질내에서의 음파속도와 밀도의 곱은 초음파에너지의 투과량과 반사량의 결정에 중요하게 작용하는데 이를 일컫는 말은?
- 음향임피던스
- 속도
- 파장
- 투과
16. 수직탐상시 저면에코방식에 의한 결함 검출과 평가의 장점은?
- 감쇠가 적은 시험체에만 적용할 수 있다.
- 감쇠가 큰 시험체의 경우 결함의 평가가 정확하다.
- 탐상면의 거칠기의 영향을 받기 쉽다.
- 감도 조정용 대비시험편이 불필요하다.
17. 경사각 탐상법에서 시편의 두께가 두꺼워지면 skip 거리는 어떻게 되는가?
- 감소
- 불변
- 증가
- 2배 증가시 반으로 준다.
19. 초음파 탐상장치를 사용하기 전에 탐상기기가 정상인지의 여부만을 점검할 목적으로 사용하는 점검방법은?
- 특별점검
- 일상점검
- 정기점검
- 교정점검
20. 비파괴시험의 안전관리에 대해 기술한 것이다. 올바른 것은?
- 방사선투과시험에서 취급하는 방사선이 그다지 강하지 않는 경우에는 안전에 특히 유의할 필요가 없다.
- 초음파탐상시험에서 취급하는 초음파가 강력한 경우에는 유자격자에 의한 관리지도가 의무화되어 있다.
- 형광자분이나 형광침투액을 이용하는 자분탐상 시험이나 침투탐상시험에서는 자외선조사등의 자외선이 직접 피부에 닿지 않도록 주의 한다.
- 유기용제를 사용하는 침투탐상시험에서는 방화 대책이나 환기 등의 안전에 특히 주의할 필요가 있다.
2과목: 초음파탐상검사
22. 초음파탐상시험에서 결함크기의 측정방법에 관한 다음 설명 중 올바른 것은?
- 수직탐상으로 최대에코높이의 1/2를 넘는 범위의 탐촉자의 이동거리를 결함지시길이로 하는 방법 (6dB drop법)은 큰 결함의 크기측정에 적당하다.
- 사각탐상으로 L선을 넘는 범위의 탐촉자의 이동거리를 결함의 지시길이로 하는 방법(L선cut법)은 작은 결함의 크기측정에 적당하다.
- DGS선도는 결함이 STB-G와 같은 원형평면결함이 아니면 적용할 수 없다.
- F/BF의 데시벨값은 그 값이 그대로 결함의 면적을 나타내고 있다.
23. 경사각탐촉자로 용접부를 검사했더니 용접선에 수직방향으로 초음파가 입사했을 때 가장 큰 에코 높이를 나타내는 결함이 발견되었다. 그런데 이 결함을 중심으로 진자주사를 했으나 에코높이가 별로 변하지 않았다면 일반적으로 어떤 결함으로 추정되는가?
- 기공
- 융합불량(L.F)
- 용입부족(I.P)
- 라미네이션
24. 다음 시험편중 경사각탐촉자의 굴절각을 측정하는데 사용되지 않는 것은?
- STB-A1 Block
- IIW-2형(MINIATURE Block)
- DSC형 Block
- RB-4 Block
25. 초음파탐상시험에 있어서 탐상방법에 대한 설명중 올바른 것은?
- 경사각탐상은 탐상면에 대해 수직으로 초음파를 입사시키는 방법으로 결함의 위치와 크기의 추정 및 시험체 두께의 측정이 가능하다.
- 경사각탐상은 탐상면에 대해 경사로 초음파를 입사시키는 방법으로 결함의 위치와 크기의 추정 및 시험체 두께의 측정이 가능하다.
- 수직탐상에서는 탐촉자가 결함의 수직위치에 있을 때 표시기(CRT)상에서는 송신펄스와 저면에코 사이에 결함에코가 나타난다.
- 경사각탐사에서는 결함에코 높이에 의해서 결함까지의 거리가 추정되고 결함과 저면에코의 상승점의 위치에 의해서 결함의 크기를 추정할 수 있다.
26. 다음 중 판재의 경사각 탐상에서 검출하기 어려운 것은?
- 음파에 수직인 균열
- 여기저기 흩어져 있는 균열
- 입사면에 평행한 균열
- 연속적인 작은 불연속
27. 경사각탐상에서 0.5S 또는 1S라고 하는 기호는 무엇을 의미하는가?
- 스킵거리를 표시하는 기호
- 감도표시의 기호
- 입사점과 단면의 거리를 표시하는 기호
- 탐상면의 거칠기를 표시하는 기호
29. 다음은 용접부의 경사각탐상에 관한 설명이다. 올바른 것은?
- 내부 용입불량의 검출에는 탠덤탐상법이 적합하다.
- 내주 용입불량의 검출에는 V투과법이 적합하다.
- 측면 용입불량의 검출에는 탠덤탐상법이 적합하다.
- 블로홀의 검출에는 탠덤탐상법 및 V투과법이 적합하다.
30. 두께 50mm 판재를 진동자 직경 10mm의 수직탐촉자로 검사하려고 한다. 스크린상의 거리보정은 150mm로 되어 있고, 평면결함이 깊이 40mm에 크고 넓게 존재 한다면 스크린상에 나타나는 에코지점이 아닌 것은?
- 40mm
- 50mm
- 80mm
- 120mm
31. 초음파 탐상기의 특성 중 특히 중요한 3가지는?
- 증폭의 직선성, 브라운관의 크기, 브라운관의 밝기
- 증폭의 직선성, 분해능, 시간축의 직선성
- 증폭의 직선성, 분해능 , 최대감도
- 증폭의 직선성, 분해능, 브라운관의 크기
32. 주조품을 초음파탐상시험으로 검사하는데는 어려움이 따르는데 그 주된 이유는?
- 아주 작은 결정구조이므로
- 불균일한 결함 형상 때문에
- 초음파 속도가 원래 일정하지 않으므로
- 조대한 결정입도를 가지므로
33. DGS(AVG)선도에 대한 설명으로 틀린 것은?
- 거리에 따라 반사원리 에코를 dB로 구성한 것이다.
- 수직탐상용에서는 감도의 표준으로 저면에코를 사용한다.
- 반사원은 수신특성이 좋은 노치를 사용한다.
- 이것으로 알수 있는 것은 결함의 등가직경이다.
34. 5ZION 탐촉자를 사용하여 측정범위를 250mm에 조정한 후 탐촉자를 5Z10×10A70 탐촉자로 교체, 측정범위를 100mm로 탐상을 하려할 때 필요한 조작에 대한 설명 중 맞는 것은?
- 그대로 탐상하여도 좋다.
- 영점만 재 조정한다.
- 측정범위 조정에 필요한 모든 과정을 다시 한다.
- 영점은 그대로 하고 측정범위만 재조정한다.
35. 다음 중 거리 분해능이 좋은 탐촉자를 선택하려면 어떤 것이어야 하는가?
- 높은 Q값을 가진 것
- Q값이 낮고 대역폭(B)이 클 것
- Q값이 0인 것
- Q값이 없는 것
36. 다음 중 동일재료내에서 근거리음장이 가장 긴 탐촉자는?
- 직경 12mm, 주파수 1MHz
- 직경 12mm, 주파수 2.25MHz
- 직경 28mm, 주파수 1MHz
- 직경 38mm, 주파수 2MHz
37. 탐촉자를 제작할 때 Q값, 밴드폭, 감도, 음향임피던스 및 분해능의 5가지 인자를 고려해야 하는데 초음파탐상시험에 사용되는 탐촉자의 유효한 Q값은 어느 범위내에 있어야 하는가?
- 1∼10
- 10∼100
- 100∼1000
- 20000이상
38. ASTM에 의한 표준시험편을 수침법으로 탐상하여 B주사방법으로 표시했을 때 나타낼 수 있는 결과는?
- 입사면에서부터의 깊이 및 저면공에 의한 지시의높이가 일반적인 탐상법에서와 같이 나타난다.
- 입사면에서 투영한 저면공의 면적 및 위치가 평 면도로 나타난다.
- 시편의 상, 하단면 및 저면고의 위치가 깊이 방향의 단면으로 나타난다.
- 재료 내부에 결함이 존재할 때 결함의 상이 나타나지 않는다.
39. 다음 중 초음파가 두 매질의 경계를 통과 할 때에 투과율이 가장 큰 것은?
- 철강 → 알루미늄
- 알루미늄 → 공기
- 공기 → 알루미늄
- 물 → 철강
40. AVG선도 또는 DGS선도를 설명한 것이다. 맞는 것은?
- 거리, 증폭, 두께를 나타낸다.
- 탐촉자의 주파수와 크기에 따라 별도의 DGS선도가 필요하다.
- 횡축은 주파수를 , 종축은 탐상거리를 나타낸다.
- 원거리 음장에서만 측정 하도록 되어 있다.
3과목: 초음파탐상관련규격 및 컴퓨터활용
41. 알루미늄 맞대기용접부에 대한 초음파 경사각탐상 시험에서 결함지시길이가 5mm였다면 이 결함은 몇 류에 속하는가? (단, KS 규격에 따르고 흠은 A종이며 모재의 두께는 45mm이다.)
- 1류
- 2류
- 3류
- 4류
42. ASTM A388(대형 단강품의 초음파탐상시험)에 따른 절차를 수행할 때 적절치 못한 것은?
- 단강품 전체를 검사하기 위해 탐촉자 경로는 최소 10%씩 중첩한다.
- 주사속도는 초당 6인치 이하여야 한다.
- 열처리가 요구되는 단강품의 형사잉 초음파탐상검사에 지장을 주면 기계적 특성을 위한 열처리에 앞서 검사를 수행한다.
- 가능한 한 단강품의 전체 단면적을 서로 수직되는 방향에서 주사한다.

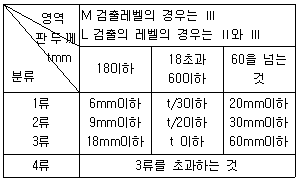

43. KS B 0896 '강 용접부의 초음파탐상 시험방법'과 관련하여 다음 결함지시의 등급은? (단, 결함지시: 판도께 20mm, L검출레벨, 영역 Ⅲ, 결함 지시 길이(측정치): 11mm)
- 1류
- 2류
- 3류
- 4류
44. KS B 0896에 의해 곡률을 가지 stlgjacp를 탐상하기 위하여 RB-A8로 굴절각을 측정하려 한다. RB-A8 의 두께가 tmm일때 0.5skip 구간에서 탐촉자 앞면에서 RB-A8의 끝면까지 거리가 g, 0.5skip ~ 1skip 구간에서 RB-A8의 끝면까지의 거리가 h라면 탐상굴절각 θ를 구하는 올바른 식은?
-
CBT문제은행AI
2023-04-18 21:49
정답은 "
" 이다.
이유는 다음과 같다.
탐촉자 앞면에서 RB-A8의 끝면까지 거리가 g일 때, RB-A8를 통과하는 광선은 RB-A8의 두께 tmm만큼 굴절되어 나간다. 따라서 이 광선은 RB-A8를 통과한 후에는 직선으로 진행되는 것이 아니라, RB-A8의 끝면에서부터 다시 tmm만큼 굴절되어 나가게 된다.
따라서 0.5skip 구간에서 측정한 굴절각은 다음과 같이 계산할 수 있다.
θ1 = arcsin(sin(θ0) + (g/tmm)(cos(θ0) - sqrt(1 - sin^2(θ0))))
여기서 θ0는 탐촉자와 RB-A8 사이의 각도이다.
마찬가지로 0.5skip ~ 1skip 구간에서 측정한 굴절각은 다음과 같이 계산할 수 있다.
θ2 = arcsin(sin(θ1) + (h/tmm)(cos(θ1) - sqrt(1 - sin^2(θ1))))
따라서 전체 굴절각은 θ2가 된다.
45. ASTM A 609/A 609M 에 따라 주강품을 경사각 탐촉자로 시험 할 때 최소 몇 % 정도 겹치기 주사(走査)를 해야 한다.
- 탐촉자 폭의 5% 정도
- 탐촉자 폭의 10% 정도
- 음속의 폭의 5% 정도
- 음속의 폭의 10% 정도
46. KS B 0831에 규정된 STB-G V8의 설명 중 틀린 것은?
- 탐상면에서 표준구명까지의 거리가 80mm이다.
- 시험편의 길이가 100mm이다.
- 표준구멍의 직경이 1mm이다.
- 표준구멍의 오차는 ± 0.1mm이다.
47. ASME code에서 초음파탐상시험시 곡률보정 블록은 재료의 직경이 20인치이하일 때 사용토록 규정하고 있다. 교정블록의 곡률반경이 5인치이면 재료의 곡률 반경이 어느 범위일 때 교정블록으로 사용할 수 있는가?
- 9인치 ~ 18인치
- 4.5인치 ~ 9인치
- 4.5인치 ~ 7.5인치
- 9인치 ~ 15인치
48. ASME SA-388 규격에 의해 수직탐촉자로 단조품을 검사할 때 보고서에 기록해야 할 지시 내용은?
- 저면 반사법에서 한 개의 지시가 건전부의 저면 반사지시의 10%를 초과할 때
- 대비시험편법에서 한 개의 지시가 대비 증폭기준선의 40%를 초과할 때
- 대비시험편법에서 5개 이상의 집합적인 지시가 대비 증폭기준선의 20%를 초과하나 50%를 초과하 지 않을 때
- 저면 반사법에서 5개 이상의 집합적인 지시가 전부의 저면 반사지시의 3%를 초과하나 5%를 초과하지 않을 때
49. ASME Sev.V, SA-388(대형 단강품에 대한 초음파탐상시험)에 따라 저면 반사기법(Back- Reflection Technique)으로 수직탐상할 때 저면반사에코 높이의 감소를 일으키는 원인이 아닌 것은?
- 불연속의 존재
- 두께의 감소
- 접촉 불량
- 전면과 후면이 평행하지 않음
50. KS D 0233은 압력 용기용 강판의 초음파탐상검사에 관한 규격이다. 검사의 대상이 되는 강판 두께의 최소 범위는 ?
- 9mm 이상
- 7mm이상
- 6mm 이상
- 5mm이상
51. KS B 0535에서 탐촉자의 표시 방법중 기호의 표시 순서가 올바른 것은?
- 주파수→진동자크기→진동자재료→형식→굴절각
- 진동자재료→진동자크기→형식→굴절각→주파수
- 주파수→진동자재료→진동자크기→형식→굴절각
- 형식→굴절각→주파수→진동자재료→진동자크기
52. ASME Sec.Ⅴ에 의해 초음파 탐상장치를 교정할 때 스크린높이 직선성(Screen Height Linearity)은 전체 스크린 높이의 몇% 이내에 이어야 하는가?
- 1%
- 2%
- 5%
- 10%
53. ASME Sec.Ⅴ,Art.5에 따라 용접부를 초음파탐상검사할 때 DAC(거리진폭교정곡선)의 몇%를 초과하는 흠지시에 대하여 적용 코드에 따라 합부판정 평가를 하는가?
- 10%
- 20%
- 50%
- 100%
54. KS B0817에서 탐상도형의 표시 기호에 대한 연결이 잘못된 것은?
- 송신펄스 - T
- 흠집에코 - F
- 바닥면에코 - A
- 표면에코 - S
55. ASME Sec.Ⅴ에 의하면 용접부 검사용 표준시험편 에서 두께3인치인 시험품을 검사하기 위한 표준공 의 직경은?
58. 양쪽 방향으로 데이터의 이동이 가능하나 한번에 한방향으로만 이동 가능한 데이터 전송방식은?
- 반이중전송방식
- 단방향전송방식
- 양방향전송방식
- 전이중방식
59. 우리 나라 정부기관인 행정자치부(mogaha)의 도메인 이름으로 옳은 것은?
- www.mogaha.com
- www.mogaha.go.kr
- www.mogaha.co.kr
- www.mogaha.pe.kr
60. 다음 중 정보통신을 위한 OSI 7 layer중 하위 계층을 구성하는 각종 통신망의 품질차이를 보상하고, 송?수신 시스템간의 논리적 안정과 균일한 서비스를 제공하는 계층은?
- 세션계층(Session layer)
- 전송계층(Transport layer)
- 응용계층(Application layer)
- 네트워크계층(Network layer)
4과목: 금속재료 및 용접일반
62. 가스용접(산소, 아세틸렌 용접)시 아세틸렌이 과잉 일 때 발생되는 불꽃은 어느 것인가?
- 중성불꽃
- 탄화불꽃
- 산화불꽃
- 카바이드 불꽃
63. 용접균열의 형성 원인을 크게 분류하면 금속학적 요인과 역학적 요인으로 구분할 수 있다. 다음중 금속학적 요인이 아닌 것은?
- 용접시의 가열 냉각을 생긴 열응력
- 열 영향에 따라서 모재의 연성이 저하되는 것
- 용융시 침입하였다가 또는 확산하는 수소의 영향에 의하여 취하(brittle)되는 경우
- 인, 유황, 주석, 동 등의 유해한 불순물의 포함
64. 아크 용접의 용접부에 기공이 생기는 원인과 가장 관계가 적은 것은?
- 아크에 수소 또는 일산화탄소가 너무 많을 때
- 용착부가 급냉 될 때
- 용접봉에 습기가 많을 때
- 용접속도가 느릴 때
67. 불활성가스 금속아크 용접의 장점이 아닌 것은?
- 수동피복 아크용접에 비해 용착율이 높아 고능률적이다.
- TIG 용접에 비해 전류밀도가 높아 용융속도가 빠르다.
- 3mm이하 박판용접에 적합하다
- 각종 금속 용접에 다양하게 적용할 수 있어 응용 범위가 넓다.
68. 정격 2차 전류가 450A인 아크용접기준 290A 의용접전류를 사용하여 용접할 경우 이 용접기의 허용사용률은?
- 약98%
- 약109%
- 약 115%
- 약120%
69. 용접시 발생한 변형을 교정하는 일반적인 방법이 아닌 것은?
- 박판에 대한 직선 수축법
- 가열 후 해머질하는 방법
- 절단하여 정형(整形)후 재 용접하는 방법
- 후판에 대하여 가열 후 압력을 가하고 수냉하는 방법
70. 아크용접 극성인 정극성과 역극성이 모두 올바른 것은?
- DCSP : 용접봉(+)극, 모재(-)극
DCRP : 용접봉(+)극, 모재(-)극 - DCSP : 용접봉(-)극, 모재(+)극
DCRP : 용접봉(+)극, 모재(-)극 - DCSP : 용접봉(+)극, 모재(-)극
DCRP : 용접봉(-)극, 모재(+)극 - DCSP : 용접봉(-)극, 모재(+)극
DCRP : 용접봉(-)극, 모재(+)극
71. 결정 중에 존재하는 점결함(point defect)이 아닌것은?
- 원자공공(vacancy)
- 격자간원자(interstitial atom)
- 전위(dislocation)
- 치환형원자(substituional atom)
72. 40∼55% Co, 15∼33% Cr, 10∼20% W, 2∼5% C로 된 주조경질 합금은?
- 고속도강
- 스텔라이트
- 합금공구강
- 다이스강
73. 전자부품의 솔더링(soldering)으로 가장 많이 사용 하고 있고 약 450℃로 된 주조경질 합금은?
- Cu-Sn 계 합금
- Sn-Pb계 합금
- Cu-Pb계 합금
- Ni-Cr계 합금
74. 금속의 합금화에서 치환형 고용체가 되기 위한조건 중 맞는 것은?
- 두 원자 반지름 차이가 약 15%이상이면 좋다
- 서로 다른 결정구조를 가지는 것이 좋다
- 전기음성도의 차이가 많이 날수록 좋다
- 같은 원자가를 가지면 좋다
75. 슬립(Slip)에 대한 설명 중 잘못된 것은?
- 체심입방정의 주요 슬립방향은 [111]이다.
- 원자밀도가 최대인 방향으로 슬립이 일어난다.
- 슬립계가 많은 금속일수록 소성변형이 쉽다.
- 육방정계에 속하는 금속이 가장 가공하기 쉽다.
76. 특수강에 첨가되는 특수원소의 특성이 아닌 것은?
- Ni-인성증가, 저온충격저항 증가
- Cr-내마모성, 내식성 증가
- Si-전기특성, 내열성양호
- Mn-뜨임취성, 고온강도방지
77. 수소 저장용 합금의 기능과 용도를 설명한 것 중 틀린 것은?
- 촉매작업(암모니아 합성)
- 수소분리 및 정제(수소의 순도 99.9999%)
- 열 에너지의 저장 및 수송(태양 장기 축열 시스템, 냉온방용)
- 저온, 저압에서 수소저장-저압수소발생(케미컬 엔진)
78. 자기변태에 대한 설명으로 틀린 것은?
- 어떤 온도에서 자성의 변화가 일어난다.
- 점진적 연속적인 변화가 일어난다.
- 큐리점을 말한다.
- 결정격자의 모양이 변화한다.
