초음파비파괴검사산업기사(구) 필기 기출문제복원 (2009-07-26)

초음파비파괴검사산업기사(구)
(2009-07-26 기출문제)

목록

1과목: 초음파탐상시험원리

1. 강재로 진행하는 주파수 4MHz 인 종파의 파장과 아크릴로 진행하는 종파의 파장이 같으려면 약 AC MHz 의 주파수를 아크릴에 사용하여야 하는가? (단, 아크릴, 강재의 종파속도는 각각 2730m/s, 5900m/s 이다.)

  1. 1.8
  2. 3.6
  3. 5.8
  4. 8.6
(정답률: 알수없음)
  • 파장 = 속도 / 주파수 이므로, 주파수가 같을 때 파장은 속도에 반비례한다. 따라서, 아크릴에서의 파장은 강재에서의 파장보다 길어야 한다.

    강재에서의 파장 = 5900 / 4 = 1475m
    아크릴에서의 파장 = 2730 / x

    강재와 아크릴에서의 파장이 같으려면,

    1475 = 2730 / x
    x = 2730 / 1475
    x = 1.85

    따라서, 약 1.8MHz의 주파수를 아크릴에 사용해야 한다. 정답은 "1.8"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 중 초음파탐상시험시 잔류에코의 발생에 대한 설명으로 가장 옳은 것은?

  1. 측정범위를 길게 하면 잔류에코가 발생하기 쉬워진다.
  2. 잔류에코의 발생은 초음파탐상기의 고장이 주 원인이다.
  3. 송신펄스로 부터 수신부의 감도가 저하할 때 잔류에코가 발생한다.
  4. 감쇠가 적은 재료에서 펄스 반복주파수를 너무 높게 하면 잔류에코가 발생한다.
(정답률: 알수없음)
  • 감쇠가 적은 재료에서 펄스 반복주파수를 너무 높게 하면 잔류에코가 발생한다. 이는 초음파 파장이 감쇠가 적은 재료에서는 더욱 오래 유지되기 때문에, 반복주파수가 높을수록 이전에 보낸 초음파와 겹쳐서 잔류에코가 발생할 가능성이 높아지기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 그림과 같이 수직탐촉자를 합성수지 쐐기를 이용하여 45° 경사각 탐촉자를 만들어 강 용접부를 탐상하고자 한다. 그림에서 a 를 약 몇 도로 가공하여야 하는가? (단, 각 매질에서의 음파속도는 합성수지 : 종파 2600m/s, 횡파 1200m/s 강 : 종파 5900m/s, 횡파 3200m/s 이다.)

  1. 8.3°
  2. 15.4°
  3. 18.2°
  4. 35.1°
(정답률: 알수없음)
  • 수직탐촉자를 합성수지 쐐기를 이용하여 45° 경사각 탐촉자를 만들기 위해서는 합성수지와 강 사이의 경계면이 45° 각도를 이루도록 가공해야 한다. 이 때, 경계면의 각도는 다음과 같이 구할 수 있다.

    먼저, 합성수지와 강의 경계면에서 반사파가 발생할 때, 반사파는 합성수지와 강에서 각각 진행속도가 다르므로 경계면에서 굴절(refraction)이 일어난다. 이 때, 굴절각은 다음과 같이 스넬의 법칙을 이용하여 구할 수 있다.

    sin(입사각) / sin(굴절각) = 진행속도(합성수지) / 진행속도(강)

    여기서, 입사각은 45°이고, 진행속도는 문제에서 주어졌으므로, 굴절각을 구할 수 있다. 즉,

    sin(굴절각) = 진행속도(강) / 진행속도(합성수지) * sin(입사각)
    = 5900 / 2600 * sin(45°)
    = 1.77

    굴절각은 sin(굴절각) = 1 / n (n은 굴절률) 이므로, 합성수지와 강의 굴절률을 이용하여 굴절각을 구할 수 있다. 합성수지와 강의 굴절률은 각각 다음과 같다.

    합성수지의 굴절률 = sin(45°) / sin(입사각) = 1 / sin(45°) ≈ 1.414
    강의 굴절률 = sin(a) / sin(45°) (a는 가공각도)

    따라서, 굴절각은 다음과 같다.

    sin(a) / sin(45°) = 1.77
    sin(a) = 1.77 * sin(45°)
    a = arcsin(1.77 * sin(45°))
    ≈ 35.1°

    따라서, 가공각도 a는 약 35.1°이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 탐촉자의 진동자 재질 중 티탄산바륨(Barium Titanate)의 특징이 아닌 것은?

  1. 초음파의 송·수신 효율이 좋다.
  2. 불용성이며 화학적으로 안정하다.
  3. 내마모성이 낮아 수명 단축이 심하다.
  4. 100°C 까지는 온도의 영향을 받지 않는다.
(정답률: 알수없음)
  • "내마모성이 낮아 수명 단축이 심하다."는 티탄산바륨의 특징이 아닙니다.

    티탄산바륨은 피에조전효과와 역피에조전효과를 가지고 있어 초음파의 송·수신 효율이 좋습니다. 이는 음파의 진동을 전기 신호로 변환하거나 전기 신호를 음파로 변환하는데 사용됩니다. 또한, 불용성이며 화학적으로 안정하며 100°C 까지는 온도의 영향을 받지 않는 등 다양한 분야에서 활용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 중 경사각탐상에 사용하는 4가지 기본 주사방법이 아닌 것은?

  1. 전후주사
  2. 진자주사
  3. 독립주사
  4. 목돌림주사
(정답률: 알수없음)
  • 경사각탐상에서 사용하는 4가지 기본 주사방법은 "전후주사", "진자주사", "목돌림주사"입니다. "독립주사"는 경사각탐상에서 사용되지 않는 주사방법입니다. 이유는 독립주사는 측량기기의 정확도를 높이기 위해 사용되는 방법으로, 경사각탐상에서는 필요하지 않은 방법이기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 초음파탐상시험에 적용되는 초음파의 특성이 아닌 것은?

  1. 파장이 짧고 직진성이 있다.
  2. 원거리에서 초음파 빔은 확산되어 에너지는 약해진다.
  3. 결정의 입계면에서는 전파 속도와 에너지가 증폭한다.
  4. 액체와 고체의 경계면에서 반사, 굴절, 회전하는 현상이 일어난다.
(정답률: 알수없음)
  • 정답: "결정의 입계면에서는 전파 속도와 에너지가 증폭한다."

    해설: 초음파는 파장이 짧고 직진성이 있으며, 액체와 고체의 경계면에서 반사, 굴절, 회전하는 현상이 일어납니다. 그러나 원거리에서는 초음파 빔이 확산되어 에너지가 약해지는데, 이는 파동의 특성 중 하나인 감쇠 현상 때문입니다. 따라서 "결정의 입계면에서는 전파 속도와 에너지가 증폭한다."는 설명은 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 방사선투과시험시 쉽게 검출되는 불연속 중 콜드셧(cold shut)은 주로 어느 공정에서 발생하는가?

  1. 주조
  2. 단조
  3. 압출
  4. 인발
(정답률: 알수없음)
  • 콜드셧은 금속이 고체로 변하기 전에 불순물이나 기타 불순물로 인해 금속이 분리되어 결합하지 못하고 불연속한 부분을 말합니다. 이러한 결함은 금속이 주조 공정에서 녹아들 때 발생할 수 있습니다. 따라서 정답은 "주조"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 중 비파괴검사의 신뢰도에 영향을 미치는 중요 요소와 거리가 먼 것은?

  1. 검사 장비
  2. 제품의 용도
  3. 검사 기술자의 능력
  4. 검출해야 할 결함의 크기
(정답률: 알수없음)
  • 비파괴검사의 신뢰도에 영향을 미치는 중요 요소는 검사 장비, 검사 기술자의 능력, 검출해야 할 결함의 크기입니다. 이들은 모두 검사 결과에 직접적인 영향을 미치는 요소이기 때문입니다. 반면에 제품의 용도는 검사 결과와는 직접적인 연관성이 없습니다. 제품의 용도가 검사 결과에 영향을 미치는 경우는 드뭅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 중 와전류탐상시험에서 시험주파수 선정시 고려해야 할 요소와 가장 거리가 먼 것은?

  1. 표피 효과
  2. 코일임피던스 특성
  3. 프로브의 속도
  4. 프로브의 형태
(정답률: 알수없음)
  • 와전류탐상시험에서 시험주파수를 선정할 때 고려해야 할 요소는 표피 효과와 코일임피던스 특성입니다. 이는 시험 대상물질의 표면 특성과 전기적 특성을 고려하여 적절한 주파수를 선택하기 위함입니다. 반면, 프로브의 형태는 시험 대상물질의 형태와 접근 가능한 영역에 따라 결정되므로, 시험주파수와는 직접적인 연관성이 없습니다. 따라서 "프로브의 형태"가 가장 거리가 먼 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다른 비파괴검사법과 비교하여 초음파탐상시험의 가장 큰 장점은?

  1. 표면 적하의 얕은 결함 검출이 쉽다.
  2. 재현성이 뛰어나며 기록보존이 용이하다.
  3. 침투력이 매우 높아 아주 깊은 곳의 결함검출이 용이하다.
  4. 내부 불연속의 모양, 위치, 크기 및 방향을 정확히 측정할 수 있다.
(정답률: 알수없음)
  • 초음파탐상시험은 고주파음파를 이용하여 물체 내부의 결함을 검출하는 검사법이다. 이 때, 초음파는 물체 내부로 침투할 수 있기 때문에 침투력이 매우 높다. 따라서, 아주 깊은 곳에 있는 결함도 쉽게 검출할 수 있다는 것이 초음파탐상시험의 가장 큰 장점이다. 이와 달리, 다른 비파괴검사법은 침투력이 낮아 얕은 결함 검출에는 용이하지만 깊은 곳의 결함 검출에는 한계가 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 초음파탐상시험과 음향방출시험에 대한 다음 설명 중 초음파탐상시험에 해당되는 것은?

  1. 시험체 결정입자의 영향을 크게 받는다.
  2. 운전 중 감시와 균열 발생 진행에 응용된다.
  3. 탐촉자는 시험체에서 탄성파 방출 시에만 수신한다.
  4. 외적으로 하중을 부과해야만 결함 검출이 가능하다.
(정답률: 알수없음)
  • "시험체 결정입자의 영향을 크게 받는다."는 초음파탐상시험에 해당된다. 이는 초음파가 시험체 내부를 통과할 때 결정입자와 같은 불규칙한 구조물이 있으면 초음파가 반사되거나 굴절되어 검출이 어려워지기 때문이다. 따라서 시험체 내부의 결함을 정확하게 검출하기 위해서는 결정입자의 위치와 형태 등을 고려하여 탐촉자의 위치와 각도를 조절해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 다음의 자화전류 종류 중 자분탐상시험으로 표면하(下)의 결함을 검출하는데 가장 적합한 것은?

  1. 단상반파정류
  2. 단상전파정류
  3. 3상반파정류
  4. 3상전파정류
(정답률: 알수없음)
  • 자분탐상시험은 전기적으로 불완전한 부분이 있는 표면하(下)의 결함을 검출하는 시험입니다. 이때 가장 적합한 자화전류 종류는 3상전파정류입니다. 이는 3상전파정류가 전체적으로 균일한 자기장을 형성하며, 이 자기장이 결함 부분을 통과할 때 결함 부분에서 발생하는 자기장의 변화를 감지하여 결함을 검출할 수 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 누설검사법 중 가장 미세한 누설량을 검출할 수 있는 것은?

  1. 기포누설시험(가압법)
  2. 기포누설시험(진공법)
  3. 헬륨누설시험(진공법)
  4. 암모니아누설시험(진공법)
(정답률: 알수없음)
  • 헬륨은 분자 크기가 매우 작아서 다른 기체에 비해 누설이 쉽습니다. 따라서 헬륨을 이용한 누설시험은 매우 민감하게 작동하며, 가장 미세한 누설량도 검출할 수 있습니다. 특히 진공법을 이용하면 누설 검출 능력이 더욱 향상됩니다. 따라서 헬륨누설시험(진공법)이 가장 미세한 누설량을 검출할 수 있는 누설검사법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 침투탐상시험에서 이원성 침투액을 사용하는 가장 큰 특성은?

  1. 과잉 세척의 우려가 없다
  2. 탐상감도가 매우 우수하다
  3. 실외 적용시험에만 적합하다
  4. 밝은 곳이나 어두운 장소에서도 시험이 가능하다.
(정답률: 알수없음)
  • 이원성 침투액은 형광체를 함유하고 있어 UV 램프를 이용하여 검사할 수 있기 때문에 밝은 곳이나 어두운 장소에서도 시험이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음 중 환봉류의 와전류탐상시험시 시험품을 관통시켜 검사하는 방법으로 결함 위치를 가장 정확히 측정할 수 있는 것은?

  1. 내삽형 코일(inner coil)
  2. 관통 코일(encircling coil)
  3. 펜케이크 코일(pancake coil)
  4. 회전형 프로브코일(spinning probe coil)
(정답률: 알수없음)
  • 회전형 프로브코일은 시험품을 회전시켜 결함 위치를 정확히 측정할 수 있는 방법이다. 이는 회전하는 시험품에 대해 코일을 회전시켜 전기적 신호를 측정함으로써 결함 위치를 파악할 수 있기 때문이다. 따라서 다른 코일들보다 더 정확한 측정이 가능하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음 비파괴검사법 중 강의 피로균열에 대한 결함의 검출 감도가 가장 뒤떨어지는 것은?

  1. 자분탐상시험
  2. 초음파탐상시험
  3. 침투탐상시험
  4. 방사선투과시험
(정답률: 알수없음)
  • 방사선투과시험은 X선이나 감마선을 이용하여 물체 내부의 결함을 검출하는 방법이다. 하지만 강의 피로균열과 같은 표면 결함은 내부에서 발생하는 결함과 달리 표면에 위치하기 때문에 방사선투과시험으로는 검출이 어렵다. 따라서 강의 피로균열과 같은 표면 결함을 검출하는 데는 자분탐상시험, 초음파탐상시험, 침투탐상시험이 더 적합하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 중 제품이나 부품을 전체적으로 모니터링 할 수 있는 비파괴시험 방법은?

  1. 육안시험
  2. 음향방출시험
  3. 초음파탐상시험
  4. 와전류탐상시험
(정답률: 알수없음)
  • 음향방출시험은 제품이나 부품 내부에서 발생하는 음향 신호를 측정하여 결함이나 손상을 감지하는 비파괴시험 방법입니다. 따라서 전체적으로 모니터링할 수 있어 다른 보기들과 달리 제품이나 부품의 내부 결함을 파악하는 데에 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 중 시험체와 시험체 주위의 압력차를 이용하여 수행하는 비파괴검사법은?

  1. 누설검사
  2. X선 회절법
  3. 중성자투과검사
  4. 와전류탐상검사
(정답률: 알수없음)
  • 누설검사는 시험체와 시험체 주위의 압력차를 이용하여 시험체 내부의 누설을 검출하는 비파괴검사법입니다. 시험체 내부에 압력을 가하고, 이를 유지한 채로 시험체 주위의 압력을 측정하여 누설이 있는지 여부를 판단합니다. 따라서 시험체 내부의 누설을 검출하는 데에 효과적인 검사법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 중 침투탐상시험으로 쉽게 검출할 수 있는 결함은?

  1. 블로 홀
  2. 내부 기공
  3. 슬래그 혼입
  4. 표면의 피로균열
(정답률: 알수없음)
  • 침투탐상시험은 표면 결함을 검출하는 검사 방법이므로, 표면의 결함 중에서 가장 쉽게 검출할 수 있는 것은 "표면의 피로균열"입니다. 이는 금속재료의 지속적인 하중에 의해 생긴 표면의 균열로, 눈으로 쉽게 확인할 수 있습니다. 반면에 "블로 홀", "내부 기공", "슬래그 혼입"과 같은 결함은 침투탐상시험으로는 검출하기 어렵거나 불가능할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 초음파탐상검사

20. 다음 중 경사각 탐상시의 탐상강도 조정에 사용할 수 없는 시험편은?

  1. IIW
  2. RB-A6
  3. STB-A3
  4. STB-G-V5
(정답률: 알수없음)
  • 정답인 "STB-G-V5"는 경사각 탐상시의 탐상강도를 조정하는 것에 사용할 수 없는 시험편이다. 이는 STB-G-V5가 경사각 탐상시의 탐상강도를 조정하는 것과는 관련이 없는 다른 종류의 시험편이기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 초음파탐상검사에서 브라운관상의 에코높이가 처음 값에서 20%로 떨어졌다면 약 몇 dB 낮아진 것인가?

  1. 8
  2. 10
  3. 12
  4. 14
(정답률: 알수없음)
  • 에코높이와 dB는 비례 관계에 있으므로, 에코높이가 20%로 감소하면 dB는 20% 감소한다. 이는 20log(0.8) ≈ -14dB로 계산할 수 있다. 따라서 정답은 "14"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 시험체의 두께 방향으로 결함의 모양을 단면으로 볼 수 있도록 표현하는 초음파탐상 주사 방법은?

  1. A-스캔
  2. B-스캔
  3. C-스캔
  4. MA-스캔
(정답률: 알수없음)
  • B-스캔은 초음파를 시험체에 대해 수직으로 쏘아서 얻은 반사파를 수평으로 표시하여 시험체의 단면을 보여주는 방법이다. 따라서 시험체의 두께 방향으로 결함의 모양을 단면으로 볼 수 있도록 표현할 수 있다. A-스캔은 초음파를 시험체에 대해 수직으로 쏘아서 얻은 반사파를 시간에 따라 표시하는 방법이고, C-스캔은 초음파를 시험체에 대해 수평으로 쏘아서 얻은 반사파를 광학적으로 표시하는 방법이다. MA-스캔은 자기 공명 영상(MRI)에서 사용되는 방법으로, 초음파와는 관련이 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 초음파탐상검사시 탐촉자의 진동자 두께와 주파수와의 관계를 옳게 설명한 것은?

  1. 두께와는 전혀 무관하다.
  2. 얇을수록 높은 주파수를 발생한다.
  3. 두꺼울수록 높은 주파수를 발생한다.
  4. 동파는 두꺼울수록, 횡파는 얇을수록 높은 주파수를 발생한다.
(정답률: 알수없음)
  • 탐촉자의 진동자 두께와 주파수는 반비례 관계에 있다. 즉, 진동자가 얇을수록 높은 주파수를 발생시킨다. 이는 진동자가 얇을수록 더 빠르게 진동하기 때문이다. 따라서 "얇을수록 높은 주파수를 발생한다."가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 초음파탐상검사시 펄스에서 나오는 전압은 100V~1000V 사이인데 반하여 증폭기로 들어가는 에코의 전압은 어느 정도인가?

  1. 50[V]
  2. 10[V]
  3. 1~5[V]
  4. 0.001~1[V]
(정답률: 알수없음)
  • 초음파탐상검사에서 발생하는 펄스는 매우 강력한 전압을 가지고 있지만, 실제로 증폭기로 들어가는 에코는 매우 약한 전압입니다. 이는 초음파가 물과 같은 매질을 통과하면서 에너지를 잃기 때문입니다. 따라서 증폭기로 들어가는 에코의 전압은 대략 0.001~1V 정도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 용접부의 경사각탐상에서 결함위치를 측정하는 경우에 대한 설명으로 가장 옳은 것은?

  1. 최대 에코높이가 얻어 졌을 때의 탐촉자- 용접부거리, 빔진행거리 및 굴절각의 관계로 부터 구한다.
  2. 빔진행거리가 가장 짧게 얻어졌을 때의 빔진행 거리와 굴절각과의 관계로부터 구한다.
  3. 탐촉자-용접부거리와 굴적각과의 관계로부터 구한다.
  4. 입사점과 굴적각으로부터 계산에 의해 구한다.
(정답률: 알수없음)
  • 용접부의 경사각탐상에서 결함위치를 측정하는 경우, 최대 에코높이가 얻어졌을 때의 탐촉자-용접부거리, 빔진행거리 및 굴절각의 관계로부터 결함위치를 구합니다. 이는 에코가 용접부에서 반사되어 최대 높이를 가질 때, 해당 높이에서의 탐촉자-용접부거리, 빔진행거리 및 굴절각을 이용하여 결함위치를 계산하는 것입니다. 다른 보기들은 결함위치를 구하는 방법과 관련이 없거나 부정확한 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 펄스반사식 초음파 수직탐촉자를 이용한 판재의 왕복투과시간이 9.15x10-6s 였다. 판재의 두께는 약 몇 mm 인가?(단, 판재의 속도는 5925m/s 이다.)

  1. 14
  2. 27
  3. 54
  4. 67
(정답률: 알수없음)
  • 왕복투과시간은 다음과 같이 계산할 수 있다.

    왕복투과시간 = 2 x 판재두께 / 속도

    여기서 판재의 속도와 왕복투과시간이 주어졌으므로, 두께를 구할 수 있다.

    2 x 판재두께 / 5925 = 9.15x10-6

    판재두께 = 9.15x10-6 x 5925 / 2

    판재두께 = 27.09 x 10-3 m

    판재두께 = 27 mm (소수점 셋째 자리에서 반올림)

    따라서, 정답은 "27" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 용접부 탐상시 기준감도를 초과하는 결함 에코가 나타났다. 이 때 12dB 를 감소시키니 결함에코의 감도가 기준감도와 동일하게 나타났다면 실제 결함에코의 감도는 기준감도의 약 몇 배가 되는가?

  1. 2배
  2. 4배
  3. 6배
  4. 8배
(정답률: 알수없음)
  • dB는 로그 스케일로 측정되기 때문에, 12dB의 감소는 원래 감도의 1/4 (또는 0.25)에 해당한다. 따라서, 감도를 12dB 감소시키면 실제 감도는 기준감도의 1/4이 되므로, 실제 결함에코의 감도는 기준감도의 4배가 된다. 따라서 정답은 "4배"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 초음파가 매질을 통과함에 따라 에너지의 손실이 발생하는데 이와 같은 감쇠의 주된 원인은?

  1. 굴절 및 반사
  2. 산란 및 흡수
  3. 음속 및 임피던스
  4. 공진 및 변이
(정답률: 알수없음)
  • 초음파가 매질을 통과할 때, 분자나 입자들과 부딪히면서 에너지가 손실되고, 일부는 흡수되어 전달되지 않는 경우가 있습니다. 이러한 현상을 산란 및 흡수라고 합니다. 따라서 초음파가 매질을 통과할 때 발생하는 감쇠의 주된 원인은 산란 및 흡수입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 음향임피던스가 각각 Z1과 Z2인 두 매질의 경계면에 수직하게 매질 1 로부터 매질 2 로 초음파가 입사 될 때 음압 반사율을 나타내는 식으로 옳은 것은?

(정답률: 알수없음)
  • 답은 ""이다. 이유는 음압 반사율은 (Z2-Z1)/(Z2+Z1)으로 나타내며, 이 때 분모와 분자가 같은 경우에는 음압 반사율이 0이 되어 반사가 일어나지 않는다. 따라서 Z1=Z2인 경우에는 반사가 일어나지 않으므로 음압 반사율은 0이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 초음파탐상검사에서 결함길이에 대한 설명으로 가장 옳은 것은?

  1. 결함 길이는 탐상면으로부터의 결함 깊이이다.
  2. 결함 길이는 에코높이 구분성의 영역을 나타낸다.
  3. 결함 길이는 결함의 판두께 방향의 수직한 치수를 나타낸다.
  4. 결함 길이는 결함의 판두께에 평행한 방향의 치수를 나타낸다.
(정답률: 알수없음)
  • 초음파탐상검사에서 결함 길이는 결함의 판두께에 평행한 방향의 치수를 나타냅니다. 이는 결함의 크기를 정확하게 파악할 수 있도록 도와주는 중요한 정보입니다. 결함 깊이나 에코높이 구분성의 영역은 결함의 위치나 형태를 파악하는 데 도움을 주는 정보이지, 결함의 크기를 나타내는 정보는 아닙니다. 결함의 판두께 방향의 수직한 치수도 결함의 크기를 나타내는 정보가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 초음파탐상검사에 대한 다음 설명 중 옳은 것은?

  1. 수직탐촉자는 입사각을 90도로 하여 종파를 재료에 투과시키는 것이다.
  2. 표면파를 발생시키는 탐촉자는 일반적인 경사각탐촉자 구조와 완전히 다르다.
  3. 경사각 탐촉자는 진동자 앞에 쐐기를 사용해 시험체 내부에 횡파를 투과시키는 것이다.
  4. 판파를 발생시키는 탐촉자는 경사각탐촉자의 일종으로 종파의 다른 표현이다.
(정답률: 알수없음)
  • 경사각 탐촉자는 진동자 앞에 쐐기를 사용해 시험체 내부에 횡파를 투과시키는 것이 맞습니다. 이는 시험체 내부를 횡단하는 파동을 발생시켜서 내부 결함이나 불균일성을 탐지하는 방법입니다. 수직탐촉자는 종파를 투과시키는 방법이며, 표면파를 발생시키는 탐촉자와 판파를 발생시키는 탐촉자는 경사각탐촉자의 일종입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 지름 500mm 의 주강 롤(roll)을 수직탐상에 의해 결함을 평가하려 할 때 다음 중 가장 적합한 수직 탐촉자는?

  1. 4Z30N
  2. 5Q20N
  3. 1Q30N
  4. 10Z30N
(정답률: 알수없음)
  • 주강 롤의 지름이 크기 때문에 수직 탐촉자는 충분한 강도와 큰 크기가 필요합니다. 따라서 "1Q30N"이 가장 적합한 수직 탐촉자입니다. "4Z30N"과 "10Z30N"은 충분한 크기를 가지고 있지만 강도가 부족합니다. "5Q20N"은 강도는 충분하지만 크기가 작습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 초음파탐상기의 탐상도형에 대한 설명 중 틀린것은?

  1. 저면에코는 다중에코가 등간격으로 나타난다.
  2. 송신펄스 다음에 처음으로 나타나는 에코는 반드시 저면 에코이다.
  3. 라미네이션 결함에코는 다중에코가 등간격으로 여러개 나타나는 경우가 많다.
  4. 표면에코와 저면에코사이에 에코가 나타나면 라미네이션이나 비금속 개재물 등의 내부결함이 존재한다고 생각할 수 있다.
(정답률: 알수없음)
  • "송신펄스 다음에 처음으로 나타나는 에코는 반드시 저면 에코이다."가 틀린 설명입니다. 이는 초음파파의 송신과 수신 사이의 시간차이에 따라 에코가 발생하기 때문입니다. 따라서, 송신 후 가장 먼저 나타나는 에코는 표면에코이며, 그 다음에 저면에코가 나타날 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 중 일반적으로 단조물, 압연물, 압출물 등에 있는 결함들은 어느 방향으로 초음파탐상검사를 하는 것이 가장 좋은가?

  1. 구분 없이 여러 방향으로
  2. 단조나 압연의 같은 방향으로
  3. 단조나 압연방향에 수직 방향으로
  4. 단조나 압연방향에 45도 각도인 방향으로
(정답률: 알수없음)
  • 단조물, 압연물, 압출물 등에 있는 결함들은 보통 단조나 압연방향에 평행한 방향으로는 탐상이 어렵기 때문에, 단조나 압연방향에 수직 방향으로 초음파탐상검사를 하는 것이 가장 좋습니다. 이 방향으로 탐상하면 결함들이 뚜렷하게 나타나기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 중 Delay-tip(Stand-off)형의 접촉탐촉자는 주로 어디에 사용되는가?

  1. 감쇠측정
  2. 결함의 검출
  3. 파형특성 연구
  4. 박판재료의 두께측정
(정답률: 알수없음)
  • Delay-tip(Stand-off)형의 접촉탐촉자는 박판재료의 두께측정에 주로 사용된다. 이는 접촉탐촉자의 끝 부분이 측정 대상물과 일정한 거리를 두고 측정을 하기 때문에, 박판재료의 두께를 정확하게 측정할 수 있다. 다른 보기들은 감쇠측정, 결함의 검출, 파형특성 연구 등 다른 용도에 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 그림과 같은 주사방법은?

  1. 진자 주사
  2. 탠덤 주사
  3. 두갈래 주사
  4. 경사평행 주사
(정답률: 알수없음)
  • 그림에서 보이는 주사 방향이 두 개의 선이 평행하게 이루어져 있으며, 이 선들이 그림에서 보이는 경사와 평행하게 배치되어 있기 때문에 이 주사 방법은 "경사평행 주사"라고 부릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 그림은 탐촉자의 무엇을 측정하는 것인가?

  1. 입사점
  2. 감도 여유값
  3. 원거리 분해능
  4. 증폭의 직선성
(정답률: 알수없음)
  • 그림은 입사점을 측정하는 것입니다. 입사점은 측정하고자 하는 물체와 탐촉자 사이의 최소 거리를 의미합니다. 따라서 그림에서는 탐촉자가 물체에 가까이 다가가면서 입사점을 찾는 과정을 보여주고 있습니다. 감도 여유값은 탐촉자가 민감하게 반응하는 범위를, 원거리 분해능은 탐촉자가 물체와의 거리를 얼마나 정확하게 측정할 수 있는지를 나타내며, 증폭의 직선성은 탐촉자가 측정한 값이 직선적인 관계를 가지는지를 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 초음파가 어떤 두 매질 내에서 굴절이 일어날 수 있는 필수 조건만으로 옳은 것은?

  1. 두 매질의 속도가 다르고 초음파가 경사로 입사할 때
  2. 두 매질의 속도와 음향 임피던스가 다를 때
  3. 1차 매질에서의 입사각이 제 2임계각 이상일 때
  4. 1차 매질에 입사하는 음파의 종류가 반드시 종파일 때
(정답률: 알수없음)
  • 초음파가 두 매질 내에서 굴절이 일어날 수 있는 필수 조건은 두 매질의 속도가 다르고 초음파가 경사로 입사할 때입니다. 이는 두 매질의 속도가 다르기 때문에 초음파가 한 매질에서 다른 매질로 들어갈 때 속도가 변화하게 되고, 이에 따라 굴절이 발생합니다. 또한 초음파가 경사로 입사할 때는 입사각이 변화하게 되어 굴절이 일어납니다. 따라서 두 매질의 속도와 음향 임피던스가 다를 때, 1차 매질에서의 입사각이 제 2임계각 이상일 때, 1차 매질에 입사하는 음파의 종류가 반드시 종파일 때는 초음파가 굴절하지 않을 수도 있지만, 두 매질의 속도가 다르고 초음파가 경사로 입사할 때는 굴절이 반드시 일어납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 초음파탐상검사를 수행한 결과 탐상기의 화면에 횡축을 따라 탐촉자의 위치가 나타나고, 종축을 따라 반사체까지의 초음파 전파시간이 표시되었다면 이와 같은 표시방법은 다음 중 무엇에 해당하는가?

  1. 기본표시(A scan 표시)
  2. 단면표시(B scan 표시)
  3. 평면표시(C scan 표시)
  4. 파형분석표시(Feature scan 표시)
(정답률: 알수없음)
  • 단면표시(B scan 표시)에 해당한다. 이는 초음파탐상검사에서 가장 일반적으로 사용되는 표시 방법으로, 초음파를 횡축과 종축으로 스캔하여 단면 이미지를 생성하는 방식이다. 이 방식은 조직의 구조와 형태를 보다 명확하게 파악할 수 있어 의학적인 진단에 매우 유용하게 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 초음파탐상관련규격 및 컴퓨터활용

40. 강 용접부의 초음파탐상 시험방법(KS B 0896)에 따른 탐상면의 거칠기가 80μm 이상인 용접부를 검사할 때 사용되는 접촉매질로 옳은 것은?

  1. 기계유 20번
  2. 기계유 30번
  3. 농도 50% 의 글리세린 수용액
  4. 농도 75% 이상인 글리세린 수용액
(정답률: 알수없음)
  • 초음파탐상 시험은 접촉매질을 사용하여 용접부의 탐상면을 스캔하면서 결함을 검출하는 방법입니다. 이때 거칠기가 80μm 이상인 용접부를 검사할 때는 접촉매질로 농도 75% 이상인 글리세린 수용액을 사용합니다. 이유는 글리세린은 물과 섞이는 성질을 가지고 있어 초음파 파장이 잘 전달되며, 농도가 높을수록 접촉면과 용접부 사이의 공기를 제거하여 더욱 정확한 검사가 가능하기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

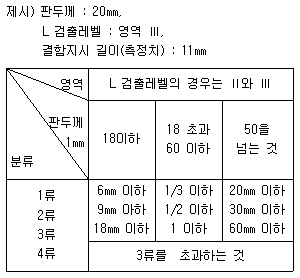

41. 강 용접부의 초음파탐상 시험방법(KS B 0896)에 따른 다음 표를 이용하여 제시된 결함지시의 등급으로 옳은 것은?

  1. 1류
  2. 2류
  3. 3류
  4. 4류
(정답률: 알수없음)
  • 주어진 표에서 결함의 크기와 위치에 따라 등급이 결정된다. 이 경우, 결함의 크기가 5mm 이하이고, 용접선 중앙에서 10mm 이내에 위치하므로 등급은 "3류"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 강 용접부의 초음파탐상 시험방법(KS B 0896)으로 탐상시 DAC 회로를 사용할 때 에코높이 구분선의 작성방법으로 틀린 것은?

  1. 표준에코 높이 구분선과 6dB 씩 다른 에코높이 구분선을 3개 이상 작성한다.
  2. A2형계 표준시험편의 φ2x2mm 의 표준구멍을 기준으로 사용한다.
  3. RB-4의 표준구멍을 기준으로 사용하기도 한다.
  4. 에코높이 구분선은 원칙적으로 실제 사용하는 탐촉자를 사용해 작성한다.
(정답률: 알수없음)
  • 정답은 "에코높이 구분선은 원칙적으로 실제 사용하는 탐촉자를 사용해 작성한다." 이다.

    A2형계 표준시험편의 φ2x2mm 의 표준구멍을 기준으로 사용하는 이유는, 이 구멍은 초음파탐상시험에서 가장 일반적으로 사용되는 크기와 형태이기 때문이다. 따라서 이 구멍을 기준으로 DAC 회로를 설정하면 보다 정확한 결과를 얻을 수 있다.

    하지만 에코높이 구분선은 실제 사용하는 탐촉자에 따라 달라질 수 있기 때문에, 원칙적으로는 실제 사용하는 탐촉자를 사용해 작성해야 한다. 이를 통해 보다 정확한 결과를 얻을 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 강 용접부의 초음파탐상 시험방법(KS B 0896)에서 규정한 탠덤탐상의 적용 가능한 최소 판두께는?

  1. 10mm
  2. 20mm
  3. 30mm
  4. 40mm
(정답률: 알수없음)
  • 강 용접부의 초음파탐상 시험방법(KS B 0896)에서는 탠덤탐상을 통해 용접부의 결함을 검출한다. 이 때, 탠덤탐상은 보통 45도 각도로 용접부를 통과하며, 탐상파가 판두께보다 얇은 경우에는 탐상파가 반사되어 결함을 검출하기 어렵다. 따라서, 탠덤탐상의 적용 가능한 최소 판두께는 탐상파의 파장과 관련이 있다. KS B 0896에서는 탐상파의 파장이 4mm 이상인 경우, 탠덤탐상이 적용 가능한 최소 판두께는 탐상파 파장의 10배인 40mm 이상이 되어야 한다고 규정하고 있다. 따라서, 정답은 "20mm"이 아니라 "40mm"이 되어야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 보일러 및 압력용기에 대한 용접부의 초음파탐상시험(ASME Sec.V, Art.4)에서 용접부의 두께가 25mm (즉, 1인치)일 때 기본 교정시험편의 구멍 지름으로 옳은 것은?

  1. 2.4mm(3/32인치)
  2. 3.2mm(1/8인치)
  3. 4.8mm(3/16인치)
  4. 6.3mm(1/4인치)
(정답률: 알수없음)
  • ASME Sec.V, Art.4에서는 용접부의 두께에 따라 기본 교정시험편의 구멍 지름을 결정한다. 용접부의 두께가 25mm (즉, 1인치)일 때, 기본 교정시험편의 구멍 지름은 2.4mm(3/32인치)이다. 이는 ASME Sec.V, Art.4에서 제시하는 표에 따라 결정된 값이며, 이 값은 용접부의 두께가 증가함에 따라 더 큰 구멍 지름을 사용해야 한다는 것을 의미한다. 따라서, 보기 중에서 정답은 "2.4mm(3/32인치)"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 강 용접부의 초음파탐상 시험방법(KS B 0896)에 의한 탐상면, 탐상의 방향 및 방법에 대한 설명중 틀린 것은?

  1. 판두께가 90mm 인 T이음은 양면 한쪽에서 직사법으로 검사한다.
  2. 판두께가 110mm인 맞대기이음은 양면 양쪽에서 직사법으로 검사한다.
  3. 판두께가 100mm 인 T이음은 한면 양쪽에서 직사법 및 1회 반사법으로 검사한다.
  4. 판두께가 50mm 인 맞대기이음은 한면 양쪽에서 직사법 및 1회 반사법으로 검사한다.
(정답률: 알수없음)
  • "판두께가 100mm 인 T이음은 한면 양쪽에서 직사법 및 1회 반사법으로 검사한다."가 틀린 것은 아니다.

    초음파탐상 시험에서는 탐상면과 탐상 방향이 중요하다. 탐상면은 검사 대상물의 두께와 형상에 따라 결정되며, 탐상 방향은 탐상면에 수직 또는 수평으로 설정된다. T이음의 경우, 판두께가 100mm인 경우 한면 양쪽에서 직사법 및 1회 반사법으로 검사하는 것이 올바른 방법이다. 이유는 T이음의 경우 두 판이 수직으로 이어져 있기 때문에, 한쪽에서만 검사하면 반대편 판의 결함을 탐지하지 못할 수 있기 때문이다. 따라서 양면에서 검사하는 것이 필요하며, 반사법을 추가로 사용하여 더욱 정확한 검사를 수행한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 금속재료의 펄스반사법에 따른 초음파탐상 시험방법 통칙(KS B 0817)의 특별점검에 해당하지 않는 것은?

  1. 성능에 관계된 수리를 한 경우
  2. 특별히 점검할 필요가 있다고 판단된 경우
  3. 시험이 정상적으로 이루어지는가를 검사하는 경우
  4. 특수한 환경 아래서 사용하여 이상이 있다고 생각된 경우
(정답률: 알수없음)
  • 시험이 정상적으로 이루어지는가를 검사하는 경우는 특별점검이 아니라 시험의 일부분으로 포함되는 내용이기 때문에 해당하지 않는다. 다시 말해, 이는 시험의 기본적인 요건이며, 특별한 점검이 필요하지 않다는 것을 의미한다. 따라서, "시험이 정상적으로 이루어지는가를 검사하는 경우"가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 보일러 및 압력용기에대한 용접부의 초음파탐상검사(ASME Sec.V,Art.4 app.C)에 따라 용접부를 수직탐상 하는 경우, 수직 빔 교정의 일반적인 절차를 위해 필요한 구멍의 크기는?

  1. 와 T 측 구멍
  2. 와 T 측 구멍
  3. 와 T 측 구멍
  4. 0.5스킵과 2스킵에서 최대신호가 오는 구멍
(정답률: 알수없음)
  • 수직탐상에서는 수직 빔을 이용하여 용접부를 검사하므로, 용접부의 두께 방향으로 신호를 보내는 것이 아니라 수평 방향으로 신호를 보내야 합니다. 이를 위해 수직 빔 교정을 수행하며, 이 과정에서는 용접부의 두께 방향으로 구멍을 뚫어 수평 빔을 보내고, 이를 기준으로 수직 빔을 교정합니다.

    따라서 "와 T 측 구멍"이 필요한 이유는, 이 구멍들이 용접부의 두께 방향으로 뚫려 있기 때문입니다. 이 구멍들을 이용하여 수평 빔을 보내고, 이를 기준으로 수직 빔을 교정할 수 있습니다. "0.5스킵과 2스킵에서 최대신호가 오는 구멍"은 수평 빔 교정을 위한 구멍으로, 수직 빔 교정에는 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 보일러 및 압력용기에대한 용접부의 초음파탐상검사(ASME Sec.V,Art.4)에서 탐상 온도에 대한 설명으로 옳은 것은?

  1. 접촉법에서 교정시험편과 검사 표면 간의 온도차는 30°F 이내이어야 한다
  2. 접촉법에서 교정시험편과 검사 표면 간의 온도차는 25°F 이내이어야 한다
  3. 수침법에서 교정시 접촉매질의 온도는 검사시 접촉 매질온도의 30°F 이내이어야 한다
  4. 수침법에서 교정시 접촉매질의 온도는 검사시 접촉 매질온도의 35°F 이내이어야 한다
(정답률: 알수없음)
  • 정답은 "접촉법에서 교정시험편과 검사 표면 간의 온도차는 25°F 이내이어야 한다"입니다. 이유는 초음파탐상검사에서는 검사 표면과 교정시험편의 온도차가 일정 범위 이내여야 정확한 결과를 얻을 수 있기 때문입니다. 검사 표면과 교정시험편의 온도차가 너무 크면 초음파의 속도가 변화하여 검사 결과에 영향을 미치게 됩니다. 따라서 이러한 온도차를 제한하기 위해 규정된 온도차 범위가 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 보일러 및 압력용기에 대한 용접부의 초음파탐상시험(ASME Sec.V,Art.4)에서 일반적인 경우 탐촉자의 이동속도는 몇 ㎜/s 를 초과할 수 없는가?

  1. 150㎜/초(6인치/초)
  2. 150㎜/분(6인치/분)
  3. 225㎜/초(9인치/초)
  4. 225㎜/분(9인치/분)
(정답률: 알수없음)
  • 일반적인 경우 탐촉자의 이동속도는 150㎜/초(6인치/초)를 초과할 수 없습니다. 이유는 초음파탐상시험에서는 탐촉자가 부착된 부위에서 초음파를 발생시켜 반사되는 파동을 탐지하여 결함을 검출하는데, 이 때 탐촉자의 이동속도가 빠르면 파장이 왜곡되어 검출이 어려워지기 때문입니다. 따라서 일반적으로는 150㎜/초(6인치/초)를 초과하지 않도록 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 보일러 및 압력용기에 대한 초음파탐상검사(ASEM Sec. V, Art.23 SA-577)의 강판 경사각빔에 대한 경사각탐상기준에서 탐촉자를 주사할 때 결함이 검출되면 그 부위를 중심으로 얼마의 넓이를 100% 시험하여야 하는가?

  1. 110mm 정방형
  2. 150mm 정방형
  3. 225mm 정방형
  4. 450mm 정방형
(정답률: 알수없음)
  • 보일러 및 압력용기에 대한 초음파탐상검사에서 강판 경사각빔에 대한 경사각탐상기준은 ASME Sec. V, Art.23 SA-577에 따라 결정됩니다. 이 기준에서는 탐촉자를 주사할 때 결함이 검출되면 그 부위를 중심으로 225mm 정방형의 넓이를 100% 시험하여야 합니다.

    이유는 결함이 검출된 부위를 중심으로 일정한 넓이를 시험함으로써 결함의 크기와 위치를 정확하게 파악할 수 있기 때문입니다. 또한, 225mm 정방형의 넓이는 충분히 크면서도 작업이 가능한 크기이기 때문에 이를 기준으로 삼는 것이 적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 보일러 및 압력용기에 대한 용접부의 초음파탐상시험 (ASME Sec.V Art.4)에서 교정 확인시 감도 설정값이 그 진폭값의 얼마가 감소하면 감도 교정을 수정하고, 검사 기록서에 수정값을 기록하는가?

  1. 20% 또는 2dB 감소
  2. 30% 감소
  3. 50% 또는 3dB 감소
  4. 10% 감소
(정답률: 알수없음)
  • 감도 설정값은 초음파탐상시험에서 사용되는 초음파의 진폭과 관련된 값으로, 이 값이 일정 수준 이하로 감소하면 검사 결과의 정확도가 떨어지기 때문에 교정이 필요하다. ASME Sec.V Art.4에서는 감도 교정을 수정해야 하는 기준을 "20% 또는 2dB 감소"로 정하고 있다. 이는 감도 설정값이 원래 설정값의 20% 이상 또는 2dB 이상 감소하면 교정이 필요하다는 것을 의미한다. 이 기준을 사용하는 이유는 검사 결과의 정확도를 유지하기 위해서이다. 검사 기록서에는 수정된 감도 교정값을 기록해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 보일러 및 압력용기의 재료에 대한 초음파탐상시험(ASME Sec.V, Art.5)에서 니켈 합금에 사용되는 탐촉자의 접촉매질은 몇 ppm 이상의 황을 포함하지 않아야 하는가?

  1. 50
  2. 100
  3. 150
  4. 250
(정답률: 알수없음)
  • 니켈 합금은 황에 민감한 재료이기 때문에, 초음파탐상시험에서 사용되는 탐촉자의 접촉매질은 가능한 한 황 함량이 적어야 합니다. ASME Sec.V, Art.5에서는 니켈 합금에 대한 초음파탐상시험에서 탐촉자의 접촉매질로 250 ppm 이하의 황 함량을 권장하고 있습니다. 따라서 정답은 "250"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 강 용접부의 초음파탐상 시험방법(KS B 0896)에 따라 시험 결과를 분류하려고 한다. 다음 중 틀린 설명은?

  1. 흠 에코 높이의 영역과 흠의 지시 길이에 따라 분류한다.
  2. 2방향에서 탐상한 경우 동일한 흠의 분류가 다를 때는 하위 분류를 채용한다.
  3. 동일한 깊이에 흠의 길이가 각각 3mm, 5mm 인 흠이 4mm 간격으로 떨어진 경우 동일한 흠으로 간주하여 흠의 길이는 8mm로 간주한다.
  4. 경사평행주사 등 용접선 위 주사에 의한 시험결과의 분류는 당사자 사이의 협정에 따른다.
(정답률: 알수없음)
  • "2방향에서 탐상한 경우 동일한 흠의 분류가 다를 때는 하위 분류를 채용한다."가 틀린 설명이다. 실제로는 동일한 흠에 대해 2방향에서 탐상한 경우에는 더 높은 등급을 채용한다.

    "동일한 깊이에 흠의 길이가 각각 3mm, 5mm 인 흠이 4mm 간격으로 떨어진 경우 동일한 흠으로 간주하여 흠의 길이는 8mm로 간주한다."는 흠의 간격이 일정한 경우에는 인접한 흠들을 하나의 흠으로 간주하여 길이를 합산하는 것이다. 이는 흠의 크기와 위치에 따라서 시험 결과가 달라지는 것을 방지하기 위한 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 보일러 및 압력용기의 용접부에 대한 초음파탐상시험(ASME Sec.V, Art.4)에 사용되는 교정시험편은 최소한 어떤 열처리가 행하여진 것을 사용해야 하는가?

  1. 담금질(quenching)
  2. 뜨임(tempering)
  3. 풀림(annealing)
  4. 불림(normalizing)
(정답률: 알수없음)
  • 교정시험편은 용접부의 미세조직과 경화도를 판단하기 위해 사용됩니다. 이를 위해서는 교정시험편이 일정한 경화도와 미세조직을 가지고 있어야 합니다. 따라서 뜨임(tempering) 처리가 필요합니다. 뜨임 처리는 담금질(quenching)로 경화된 금속을 일정한 온도에서 일정 시간 동안 가열하여 경도를 낮추는 열처리 방법입니다. 이를 통해 교정시험편이 일정한 경화도와 미세조직을 가지게 되어 초음파탐상시험의 정확한 결과를 얻을 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 중 FTP 프로토콜의 설명으로 틀린 것은?

  1. 로컬 호스트와 원격 호스트 간에 파일을 전송하기 위해 사용한다.
  2. 양쪽 호스트에는 FTP 클라이언트만이 있어야한다.
  3. 한정된 영역에 대한 접근만을 허가한다.
  4. 익명의 계정이 있다.
(정답률: 알수없음)
  • "양쪽 호스트에는 FTP 클라이언트만이 있어야한다."가 틀린 설명이다. FTP 프로토콜은 클라이언트-서버 모델을 따르며, 로컬 호스트에는 FTP 클라이언트, 원격 호스트에는 FTP 서버가 있어야 한다. 따라서 양쪽 호스트에는 FTP 클라이언트와 서버가 모두 있어야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 인터넷 서비스에 대한 설명으로 잘못 짝지어진것은?

  1. telnet : 원격 접속 서비스
  2. archie : 파일 검색 서비스
  3. gopher : 메뉴 형식의 정보제공 서비스
  4. irc : TV시청과 인터넷 정보검색을 동시에 가능하게 하는 서비스
(정답률: 알수없음)
  • IRC는 인터넷 릴레이 채팅 서비스로, TV시청과는 전혀 관련이 없습니다. 따라서, "irc : TV시청과 인터넷 정보검색을 동시에 가능하게 하는 서비스"는 잘못 짝지어진 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 도메인네임을 구성하는 영역 중 최상위 도메인의 종류와 그에 해당하는 기관명으로 옳지 않은 것은?

  1. edu - 교육기관
  2. org - 연구기관
  3. net - 네트워크 관련 기관
  4. gov - 정부기관
(정답률: 알수없음)
  • 정답은 "org - 연구기관"이다. org는 비영리 단체를 나타내는 도메인으로, 연구기관 뿐만 아니라 비영리 단체 전반을 포함한다. 따라서 org 도메인을 가진 기관이 반드시 연구기관일 필요는 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 사이버 공간에서 지켜야하는 예절을 지칭하는 용어는?

  1. 네티즌
  2. 네티켓
  3. 유즈넷
  4. 채팅
(정답률: 알수없음)
  • "네티켓"은 "네티즌"이라는 용어에서 파생된 것으로, 인터넷이나 사이버 공간에서 지켜야 하는 예절을 지칭하는 용어입니다. "유즈넷"은 인터넷에서 사용되는 뉴스 그룹 서비스를 의미하며, "채팅"은 인터넷을 통해 실시간으로 대화를 나누는 것을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 소프트웨어는 그 용도와 구성 및 사용목적에 따라 두 가지 형태로 구분한다. 다음 중 시스템 소프트웨어로 분류되는 프로그램은?

  1. 유틸리티 프로그램
  2. 테이터베이스 관리 소프트웨어
  3. 웹브라우저
  4. 사무자동화 소프트웨어
(정답률: 알수없음)
  • 정답: 유틸리티 프로그램

    유틸리티 프로그램은 시스템의 기능을 보완하거나 유지보수하는 데 사용되는 소프트웨어로, 예를 들어 파일 관리, 디스크 정리, 보안 설정 등의 작업을 수행할 수 있다. 따라서 시스템 소프트웨어로 분류된다. 데이터베이스 관리 소프트웨어는 데이터를 관리하고 처리하는 데 사용되며, 웹브라우저는 인터넷을 통해 웹페이지를 검색하고 보는 데 사용된다. 사무자동화 소프트웨어는 문서 작성, 스프레드시트 작성, 프레젠테이션 등의 업무를 자동화하는 데 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 금속재료 및 용접일반

60. 아공석강의 상온조직을 관찰한 결과 30%의 펄라 이트와 70%의 페라이트로 나타났다. 이 강의 탄소 함유량(%)은? (단, 공석점의 탄소 함유량은 0.8%, α의 탄소 고용 한도는 무시한다.)

  1. 0.06
  2. 0.24
  3. 0.48
  4. 0.96
(정답률: 알수없음)
  • 펄라이트와 펄라이트의 탄소 함유량을 각각 x, y라고 하면, 다음과 같은 식이 성립한다.

    0.8 = 0.3x + 0.7y

    또한, 펄라이트는 0.022%의 탄소를 포함하고 있으므로,

    y = 0.022

    위의 두 식을 풀면,

    x = (0.8 - 0.7y) / 0.3 = (0.8 - 0.7 × 0.022) / 0.3 ≈ 0.24

    따라서, 이 강의 탄소 함유량은 0.24%이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

61. 다음 중 철과 탄소가 주성분이며 압축강도가 가장 큰 것은?

  1. 청동
  2. Y합금
  3. 주철
  4. 두랄루민
(정답률: 알수없음)
  • 주철은 철과 탄소가 주성분이며, 탄소 함량이 2% 이상인 합금으로, 압축강도가 가장 큽니다. 이는 탄소가 철 내부에서 격자 구조를 강화시켜 강도를 높이기 때문입니다. 따라서 주철은 고강도 강재로 널리 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 금속재료의 일반적인 특성으로 틀린 것은?

  1. 열과 전기의 양도체이다.
  2. 소성변형이 있어 가공하기 쉽다.
  3. 비중이 크고 금속적 광택을 갖는다.
  4. 이온화하면 음(-) 이온이 된다.
(정답률: 알수없음)
  • 이온화란 원자나 이온이 전자를 잃어 양(+) 이온이 되는 과정을 말하는데, 금속은 전자를 잃어 양이온이 되므로 "이온화하면 양(+) 이온이 된다."가 맞는 설명이다. 따라서 정답은 "이온화하면 음(-) 이온이 된다."이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 다음 중 용융온도(melting point)가 가장 높은 금속은?

  1. W
  2. Ni
  3. Fe
  4. Al
(정답률: 알수없음)
  • 정답은 "W"입니다. 이유는 W는 다른 금속들보다 원자 번호가 크기 때문에 결합력이 강하고, 이로 인해 용융온도가 높아지기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 다음 중 과공석강의 탄소함유량은 약 몇 % 인가?

  1. 0.025% 이상 ~ 0.80% 이하
  2. 0.80% 이상 ~ 2.0% 이하
  3. 2.0% 이상 ~ 4.30% 이하
  4. 4.30% 이상 ~ 6.67% 이하
(정답률: 알수없음)
  • 과공석강은 탄소 함유량이 0.025% 이상인 강종으로, 일반적으로 0.80% 이상 ~ 2.0% 이하의 탄소 함유량을 가지고 있습니다. 이는 과공석강의 강도와 경도를 적절히 유지하면서도 가공이 용이하도록 하는데 기여합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 섬유강화초합금(Fider Reinforced Superalloys)에 대한 특징을 설명한 것 중 틀린 것은?

  1. 크리프 파단강도가 크다.
  2. 고온 내식성이 낮고 산에 쉽게 부식한다.
  3. 고온 피로 특성이 우수하다.
  4. 강화섬유로 W-Hf-C, W-Re-Hf-C 등이 있다.
(정답률: 알수없음)
  • "고온 내식성이 낮고 산에 쉽게 부식한다."는 틀린 설명입니다. 실제로 섬유강화초합금은 고온 내식성이 높고, 산에 대한 내성도 우수합니다. 이는 섬유강화체가 합금 내부에서 산화되는 것을 방지하고, 합금 표면을 보호하기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 기지 금속 중에 0.01~0.1㎛ 정도의 미립자를 수 %정도 분산시켜 입자 자체가 아닌 모체의 변형저항을 높여 고온에서 탄성률, 강도 및 크리프 특성을 개선시키기 위하여 개발된 재료의 명칭은?

  1. 초경합금
  2. 초소성합금
  3. 클래드합금
  4. 입자분산강화합금
(정답률: 알수없음)
  • 입자분산강화합금은 기지 금속에 미립자를 분산시켜 모체의 변형저항을 높여 고온에서 탄성률, 강도 및 크리프 특성을 개선시키는 재료이다. 따라서, 이 재료의 명칭은 "입자분산강화합금"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. Al-Si 합금에 대한 설명으로 옳은 것은?

  1. 피스톤용으로 사용하는 Lo-Ex 합금 등이 있다.
  2. 개량처리를 하게 되면 조직이 조대화된다.
  3. 포정점 부근의 조성의 것을 실루민이라 하며 실용으로 사용한다.
  4. 실루민은 용융점이 높고 유동성이 좋지 않아 복잡한 사형주물에는 사용할 수 없다.
(정답률: 알수없음)
  • Al-Si 합금은 알루미늄과 실리콘으로 이루어진 합금으로, 경량화와 내열성이 뛰어나기 때문에 자동차 엔진 부품 등에 많이 사용된다. Lo-Ex 합금은 피스톤 등에 사용되는데, 이는 저열화(저열팽창) 처리가 되어 있어서 고온에서도 변형이 적기 때문이다. 개량처리를 하면 조직이 조대화되어 더욱 강도가 높아진다. 포정점 부근의 조성의 것을 실루민이라 하며, 경량화와 내열성이 뛰어나지만 용융점이 높고 유동성이 좋지 않아 복잡한 사형주물에는 사용할 수 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 다음 중 Ni-Cu 계의 합금에 대한 설명으로 틀린것은?

  1. 실용합금으로는 백동, 콘스탄탄, 모넬메탈 들이 있다.
  2. 냉간가공 후 저온도로 불림하면 강도와 탄성 한도가 증가한다.
  3. Cu-Ni이 첨가됨에 따라 강도·경도를 증가시키며, 60 ~ 70%Ni에서 최대가 된다.
  4. KR monel은 K monel에 소량의 Cu을 넣어 피삭성을 개선한 합금이다.
(정답률: 알수없음)
  • "Cu-Ni이 첨가됨에 따라 강도·경도를 증가시키며, 60 ~ 70%Ni에서 최대가 된다."라는 설명이 틀린 것이다. Ni-Cu 합금에서는 Cu 함량이 증가할수록 강도와 경도가 증가하지만, 최대 강도와 경도는 30 ~ 33%Ni에서 나타난다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 다음 중 결정구조 및 격자에 대한 설명으로 옳은 것은?

  1. 금속은 상온에서 불규칙적인 결정구조를 갖는다.
  2. 온도 또는 압력의 변화에 의해 결정구조가 달라지는 것을 자기변태라 한다.
  3. 전위, 적층결함 등의 격자결함을 점결함이라 한다.
  4. 용매금속의 결정격자 속에 용질금속이 들어가 상태를 고용체라 한다.
(정답률: 알수없음)
  • 용매금속의 결정격자 속에 용질금속이 들어가는 상태를 고용체라 한 이유는, 이러한 상태에서는 용질금속이 결정격자 내부에서 자리를 잡아 결정구조를 형성하기 때문이다. 이는 용질금속의 성질에 따라 결정구조와 물성이 달라질 수 있으며, 이를 이용하여 다양한 금속합금을 만들 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 아세틸렌 가스는 각종 액체에 잘 용해된다. 가장 많이 용해되는 액체는?

  1. 아세톤
  2. 알코올
  3. 벤젠
  4. 툴루엔
(정답률: 알수없음)
  • 아세틸렌 가스는 분자 구조가 선형이며 극성이 높아서 극성이 있는 용매에 잘 용해된다. 아세톤은 극성이 높은 분자 구조를 가지고 있어서 아세틸렌 가스와 잘 반응하여 가장 많이 용해되는 액체 중 하나이다. 따라서 정답은 "아세톤"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 용접부의 변형 및 수축 등에 의하여 발생 되는 잔류응력을 제거하기 위한 열처리 방법이 아닌것은?

  1. 노 내 풀림법
  2. 국부 풀림법
  3. 저온 응력 완화법
  4. 햄머링법
(정답률: 알수없음)
  • 햄머링법은 용접부의 표면을 망치 등으로 강하게 치는 방법으로, 잔류응력을 제거하는 것이 아니라 오히려 증가시킬 수 있기 때문에 열처리 방법이 아닙니다. 따라서 정답은 "햄머링법"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 절단 및 가스가공 작업에서 강재 표면의 흠이나 개재물, 탈탄층 등을 제거하기 위하여 될 수 있는 대로 얇게, 타원형 모양으로 표면을 깍아 내는 가공법인 것은?

  1. 언더 컷
  2. 스카핑
  3. 스패터
  4. 가우칭
(정답률: 알수없음)
  • 스카핑은 절단 및 가스가공 작업에서 강재 표면의 흠이나 개재물, 탈탄층 등을 제거하기 위해 얇게, 타원형 모양으로 표면을 깍아 내는 가공법입니다. 따라서 이 문제에서 정답은 스카핑입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 수중절단 시 사용되는 가스 중에서 가장 깊은 곳에서 사용되는 가스는?

  1. 수소
  2. 아세틸렌
  3. LPG
  4. 벤젠
(정답률: 알수없음)
  • 수소는 분자 구조가 가장 단순하고 경제적으로 생산이 가능하기 때문에 수중절단 시 가장 깊은 곳에서 사용되는 가스로 선택됩니다. 또한, 수소는 불활성 기체인 것도 장점으로 작용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 용접이음의 안전율에 관한 식은?

  1. 안전율(S) = 허용응력/사용응력
  2. 안전율(S) = 사용응력/허용응력
  3. 안전율(S) = 허용응력/인장강도
  4. 안전율(S) = 사용응력/인장강도
(정답률: 알수없음)
  • 용접이음의 안전율은 허용응력과 사용응력의 비율로 계산됩니다. 이는 사용중인 부품이나 구조물이 얼마나 안전하게 작동하고 있는지를 나타내는 지표입니다. 안전율이 높을수록 부품이나 구조물이 안전하게 작동하고 있으며, 안전율이 낮을수록 위험한 상황이 발생할 가능성이 높아집니다. 따라서 안전율을 계산하여 부품이나 구조물의 안전성을 확인하는 것은 매우 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 용접전류 200A, 아크 전압 25V, 용접속도 150㎜/min일 때 용접의 단위 길이 1㎝ 당의 용접입열은 얼마인가?

  1. 2000 joule/㎝
  2. 2000 ㎈/㎝
  3. 20000 joule/㎝
  4. 20000 ㎈/㎝
(정답률: 알수없음)
  • 용접입열은 용접에서 발생하는 열에너지를 단위 길이 1cm로 나눈 것입니다. 따라서 용접입열은 다음과 같이 계산됩니다.

    용접입열 = (용접전류 x 아크전압 x 용접속도) / 단위 길이

    = (200A x 25V x 150㎜/min) / 1cm

    = 750000 joule/㎝

    따라서, 정답은 "20000 joule/㎝"입니다. 다른 보기들은 계산이 잘못되었거나 단위가 잘못 표기되었습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 저항 용접의 특징 설명으로 틀린 것은?

  1. 용접봉이나 용제(flux)가 필요 없다.
  2. 작업자의 숙련이 필요하다.
  3. 대량생산에 적합하다.
  4. 열손실이 적고, 용접부에 집중 열을 가할 수 있다.
(정답률: 알수없음)
  • 저항 용접은 용접봉이나 용제(flux)가 필요하지 않으며, 대량생산에 적합하며 열손실이 적고 용접부에 집중 열을 가할 수 있다는 특징이 있다. 따라서, 작업자의 숙련이 필요하다는 설명은 틀린 것이다. 오히려 자동화된 시스템을 사용하면 작업자의 숙련도가 덜 필요할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 서브머지드 아크 용접(submerged arc welding)의 장점이 아닌 것은?

  1. 용입이 깊다.
  2. 용접 자세의 제한이 있다.
  3. 비드 외관이 매우 양호하다.
  4. 용융속도 및 용착속도가 빠르다.
(정답률: 알수없음)
  • 서브머지드 아크 용접은 용입이 깊고 용융속도 및 용착속도가 빠르며, 비드 외관이 매우 양호하다는 장점이 있습니다. 그러나 용접 자세의 제한이 있다는 것은 용접을 할 때 특정한 자세를 유지해야 하기 때문에 작업자의 편의성이 떨어지고, 작업 공간이 제한적인 경우에는 용접이 어려울 수 있다는 것을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 아크 용접에서 아크 쏠림을 방지하는 방법으로 틀린 것은?

  1. 직류용접으로 하지 말고 교류용접으로 한다.
  2. 접지점은 될 수 있는 대로 용접부에서 멀리 한다.
  3. 아크의 길이를 길게 한다.
  4. 받침쇠, 긴 가접부, 엔드텝을 이용한다.
(정답률: 알수없음)
  • 아크의 길이를 길게 하는 것은 아크가 용접부에서 쏠리는 것을 방지하기 위한 방법이 아니라, 오히려 아크를 안정적으로 유지하기 위한 방법입니다. 따라서, "아크의 길이를 길게 한다."가 틀린 답입니다. 아크의 길이를 길게 하면 아크가 안정적으로 유지되어 용접이 더욱 정확하고 깊이가 균일하게 이루어집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 원판상의 롤러 전극 사이에 용접할 2장의 판을 두고 가압 통전하여 전극을 회전시키면서 용접하는 것으로 주로 기밀, 수밀을 필요로 용기를 제작하는데 이용되는 전기저항 용접법은?

  1. 퍼커션 용접법
  2. 프로젝션 용접법
  3. 스폿 용접법
  4. 심 용접법
(정답률: 알수없음)
  • 원판상의 롤러 전극 사이에 용접할 2장의 판을 두고 가압 통전하여 전극을 회전시키면서 용접하는 것은 심 용접법이다. 이 방법은 기밀, 수밀을 필요로 하는 용기 제작에 이용되며, 전극과 작업물 사이에 작은 간격을 두고 용접을 하기 때문에 용접 부위가 깨끗하고 정확하게 용접될 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 철강 부품의 단조시 단조 겹침이 표면에 발생하였을 때 이 불연속의 탐상에 가장 적합한 비파괴검사법은?

  1. 방사선투과시험
  2. 초음파탐상시험
  3. 자분탐상시험
(정답률: 알수없음)
  • 철강 부품의 단조시 단조 겹침은 표면에서 발생하는 결함으로, 이를 탐상하기 위해서는 표면 검사가 필요합니다. 이 중에서 자분탐상시험은 표면 결함을 탐지하는 데 가장 적합한 비파괴 검사법 중 하나입니다. 자분탐상시험은 표면 결함을 자기적으로 감지하여 검사하는 방법으로, 표면 결함의 크기와 위치를 정확하게 파악할 수 있습니다. 따라서 철강 부품의 단조 겹침을 탐상하기 위해서는 자분탐상시험이 가장 적합한 비파괴 검사법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
