철도신호기사 필기 기출문제복원 (2014-03-02)

철도신호기사
(2014-03-02 기출문제)

목록

1과목: 전자공학

1. 6개의 플립플롭으로 구성된 상향계수기(upcounter)의 모듈러스와 이 계수기로 계수할 수 있는 최대계수는?

  1. 모듈러스 : 5, 최대계수 : 63
  2. 모듈러스 : 6, 최대계수 : 64
  3. 모듈러스 : 63, 최대계수 : 64
  4. 모듈러스 : 64, 최대계수 : 63
(정답률: 75%)
  • 6개의 플립플롭으로 구성된 상향계수기는 2^6=64개의 서로 다른 계수를 나타낼 수 있습니다. 하지만 모듈러스가 적용되면 계수는 0부터 모듈러스-1까지의 범위 내에서 순환됩니다. 따라서 모듈러스가 64일 경우, 계수는 0부터 63까지의 범위 내에서 순환됩니다. 따라서 이 계수기로 계수할 수 있는 최대계수는 63이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 필터를 이용하여 DSB파에서 SSB파를 얻어내려면 어떤 종류의 필터를 사용해야 하는가?

  1. 저역필터(LPF)
  2. 전대역필터(APF)
  3. 고역필터(HPF)
  4. 대역필터(BPF)
(정답률: 74%)
  • DSB파는 위아래로 대칭인 스펙트럼을 가지고 있기 때문에, SSB파를 얻기 위해서는 스펙트럼의 한쪽을 제거해야 합니다. 이를 위해서는 대역필터(BPF)를 사용해야 합니다. 대역필터는 특정 주파수 대역폭 내의 신호만을 통과시키고, 그 외의 주파수는 차단하는 역할을 합니다. 따라서 DSB파의 스펙트럼에서 원하는 대역폭을 선택하여 대역필터를 적용하면, 선택한 대역폭 내의 신호만을 얻어낼 수 있습니다. 이렇게 얻어진 신호는 SSB파가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 중 논리식 (A+B)(A+C)+AC를 간략화 하면?

  1. A+B
  2. A+BC
  3. A+B+C
  4. AB+AC
(정답률: 77%)
  • (A+B)(A+C)+AC를 전개하면 AA+AC+AB+BC+AC이 되고, 이를 정리하면 A+BC가 된다. AA는 A이므로 제거할 수 있고, AC와 BC는 공통된 AC를 가지므로 합칠 수 있다. 따라서 A+BC가 최종 간략화된 식이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. AM변조에서 100% 변조인 경우 그 변조 출력 전력이 6[kW]일 때, 반송파 성분의 전력 [kW]은?

  1. 1
  2. 1.5
  3. 2
  4. 4
(정답률: 63%)
  • AM 변조에서 100% 변조는 최대 변조로, 변조 신호의 진폭이 최대치인 상태를 말합니다. 이 경우, 변조 출력 전력은 전체 출력 전력의 절반인 3[kW]가 되며, 이는 변조 신호의 전력과 반송파 성분의 전력의 합과 같습니다. 따라서 반송파 성분의 전력은 3[kW]에서 변조 신호의 전력인 6[kW]을 뺀 3[kW]가 됩니다. 이는 보기 중에서 "4"에 해당하므로, 정답은 "4"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 변조신호 주파수 400Hz, 전압 3V로 주파수를 변조 했을 때 변조지수가 50이었다. 이 때 최대주파수 편이[kHz]는?

  1. 20
  2. 40
  3. 80
  4. 100
(정답률: 86%)
  • 변조지수 m은 (최대주파수 편-변조주파수)/변조주파수로 계산할 수 있다. 따라서 m=50일 때, 최대주파수 편은 변조주파수의 50배이다. 주어진 변조주파수는 400Hz이므로, 최대주파수 편은 400*50=20kHz가 된다. 따라서 정답은 "20"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 1024개의 입력 펄스가 들어올 때마다 한 개의 출력 펄스를 발생시키려고 한다. T 플립플롭을 이용할 경우 몇 개의 플립플롭이 필요한가?

  1. 4
  2. 6
  3. 8
  4. 10
(정답률: 91%)
  • 1024을 2진수로 나타내면 10000000000이다. 이를 구성하는 비트 수는 10개이므로, 10개의 T 플립플롭이 필요하다. 따라서 정답은 "10"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 이상적인 연산증폭기(Op-Amp)의 특징이 아닌 것은?

  1. 입력임피던스가 무한대이다.
  2. 전압이득이 무한대이다.
  3. 출력 임피던스가 무한대이다.
  4. 대역폭이 무한대이다.
(정답률: 81%)
  • 이상적인 연산증폭기의 특징 중 출력 임피던스가 무한대이면, 출력 전압이 입력 전압에 영향을 받지 않고 일정하게 유지된다. 하지만 실제 연산증폭기는 출력 임피던스가 존재하므로 출력 전압이 입력 전압에 영향을 받을 수 있다. 따라서 "출력 임피던스가 무한대이다."는 이상적인 연산증폭기의 특징이 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 중 그림과 같은 다이오드 회로에서 입력이 Vi=10√2sin(100t)[V]일 때, 출력 전압(Vo)의 최고치는?

  1. 약 14.14[V]
  2. 약 10[V]
  3. 약 3[V]
  4. 약 -3[V]
(정답률: 75%)
  • 다이오드 회로에서 입력이 음수인 경우, 다이오드는 전류를 통과시키지 않기 때문에 출력 전압은 0[V]이 된다. 따라서 입력이 양수인 경우에 대해서만 고려하면 된다.

    입력 전압이 최대치인 경우, 다이오드는 전류를 통과시키기 시작하고 출력 전압은 입력 전압과 같아진다. 따라서 Vo=Vi=10√2[V]이다.

    하지만 입력 전압이 음수가 되면, 다이오드는 전류를 차단하기 때문에 출력 전압은 0[V]이 된다.

    따라서 출력 전압의 최고치는 입력 전압이 양수인 경우의 최대치인 약 10√2[V]가 된다. 이를 계산하면 약 14.14[V]가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 그림의 회로에서 V1=3[V], Rf=450[kΩ], R1=150[kΩ]일 때 출력전압 Vo[V]는?

  1. 1[V]
  2. 12[V]
  3. 15[V]
  4. 18[V]
(정답률: 89%)
  • 이 회로는 비-인버팅 증폭기 회로이다. 출력전압 Vo는 입력전압 V1에 비례하여 증폭된다. 즉, Vo = (1 + Rf/R1)V1 = (1 + 450/150)3 = 12[V] 이다. 따라서 정답은 "12[V]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 10진수 4에 해당하는 그레이코드(gray code)는?

  1. 0100
  2. 0111
  3. 1000
  4. 0110
(정답률: 78%)
  • 10진수 4를 2진수로 변환하면 100이 된다. 그리고 그레이코드는 이진수에서 한 비트만 바뀌는 형태이므로, 100의 그레이코드는 첫 번째 비트를 그대로 두고 두 번째 비트부터는 이전 비트와 XOR 연산을 한 결과인 1100이 된다. 이를 다시 10진수로 변환하면 6이 되므로, 4의 그레이코드는 0110이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. JK Flip-flop에서 Jn=1, Kn=0일 때 클록이 인가되면 Qn+1의 출력상태는?

  1. 부정
  2. 0
  3. 1
  4. 반전
(정답률: 87%)
  • Jn=1, Kn=0일 때는 JK Flip-flop의 상태가 "Set" 상태가 된다. 따라서 클록이 인가되면 Qn+1의 출력상태는 "1"이 된다. 이는 JK Flip-flop의 동작 원리에 따라 J 입력이 1이면 Q 출력이 1이 되기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. PLL(Phase Locked Loop)의 주요 구성이 아닌 것은?

  1. 위상검출기
  2. 인코더
  3. VCD(Voltage Controlled Oscillstor)
  4. LPF(Low Pass Filter)
(정답률: 74%)
  • PLL의 주요 구성 요소는 위상검출기, VCD(Voltage Controlled Oscillator), LPF(Low Pass Filter)입니다. 인코더는 PLL과는 직접적인 관련이 없는 구성 요소입니다. 인코더는 회전 운동을 전기 신호로 변환하는 장치로, 주로 모터 제어 등에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. JK플립플롭의 JK입력을 묶어서 하나의 입력신호를 이용하는 플립플롭은?

  1. D플립플롭
  2. J플립플롭
  3. K플립플롭
  4. T플립플롭
(정답률: 75%)
  • T플립플롭은 JK플립플롭의 JK입력을 묶어서 하나의 입력신호를 이용하는 플립플롭이다. JK플립플롭은 J와 K 입력이 모두 1일 때 상태가 바뀌지 않는 문제가 있지만, T플립플롭은 T 입력이 1일 때 현재 상태가 반전된다는 특징이 있어서 이러한 문제를 해결할 수 있다. 따라서 JK입력을 묶어서 하나의 입력신호를 이용하는 경우에는 T플립플롭을 사용하는 것이 좋다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 이득이 100인 저주파 증폭기가 10%의 왜율을 가지고 있다. 이것을 1% 개선하기 위해서는 얼마의 전압부 궤환을 걸어 주어야 하는가?

  1. 0.01
  2. 0.09
  3. 99
  4. 100
(정답률: 64%)
  • 왜율은 출력 전압과 입력 전압의 비율을 나타내는 값이므로, 이 문제에서는 출력 전압을 100으로 가정할 수 있다. 따라서 입력 전압은 100/0.1 = 1000V이다. 1% 개선을 위해서는 입력 전압을 1% 증가시켜야 하므로, 1000V에 1%를 곱한 값인 10V를 전압부 궤환에 더해주어야 한다. 그러나 이 문제에서는 전압부 궤환의 값을 구하는 것이므로, 10V를 1000V로 나눈 값인 0.01을 100으로 나눈 값인 0.09를 선택해야 한다. 따라서 정답은 "0.09"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 그림과 같은 회로에서 Vo는 몇 [V]인가?

  1. 3[V]
  2. 4[V]
  3. 5[V]
  4. 6[V]
(정답률: 90%)
  • Vo는 R2와 R3으로 이루어진 병렬 회로의 전압과 같다. R2와 R3는 각각 2kΩ와 1kΩ이므로, 병렬 회로의 전압은 다음과 같다.

    Vparallel = VR2 = VR3 = Vi × (R2 || R3) / (R1 + (R2 || R3))

    = 3V × (2kΩ || 1kΩ) / (1kΩ + (2kΩ || 1kΩ))

    = 3V × 2kΩ / 3kΩ

    = 2V

    따라서, Vo = Vparallel = 2V × (1kΩ || 2kΩ) / (1kΩ + (1kΩ || 2kΩ))

    = 2V × 2kΩ / 3kΩ

    = 4/3 V

    즉, Vo는 4/3V이다. 따라서, 정답은 "4[V]"가 아니라 "5[V]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 진폭변조에서 신호파 xs(t)=cos2πfst이고, 반송파 xc(t)=2cos2πfct로 주어질 때 변조도는?

  1. 20[%]
  2. 50[%]
  3. 80[%]
  4. 100[%]
(정답률: 85%)
  • 진폭변조에서 변조도는 (m2/2) × 100% 으로 계산된다. 여기서 m은 신호파의 최대 진폭과 반송파의 최대 진폭의 비율을 의미한다.

    주어진 문제에서 신호파의 진폭은 1이고, 반송파의 진폭은 2이므로 m은 1/2가 된다. 따라서 변조도는 (1/2)2/2 × 100% = 50%가 된다.

    즉, 신호파의 최대 진폭이 반송파의 최대 진폭의 절반인 경우 변조도는 50%가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 병렬공진회로에서 공진주파수 fo의 관계식으로 맞는 것은?

(정답률: 65%)
  • 병렬공진회로에서 공진주파수 fo는 다음과 같이 구할 수 있습니다.



    여기서 L과 C는 각각 인덕턴스와 캐패시턴스를 나타내며, R은 회로의 내부 저항을 나타냅니다. 따라서 정답은 ""입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 부울 대수의 공식이 성립하지 않는 식은?

  1. (A+B)+C=A+(B+C)
  2. (A*B)*C=A*(B*C)
  3. A+(B*C)=(A+B)*(A+C)
  4. A+A=0
(정답률: 92%)
  • 정답은 "A+A=0"이다.

    이유는 부울 대수에서 A+A는 A와 A를 OR 연산한 것이므로, A가 0이면 결과는 0이 되고, A가 1이면 결과는 1이 된다. 따라서 A+A는 항상 1이 되므로, 0과 같아질 수 없다. 따라서 이 식은 부울 대수의 공식이 성립하지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. C1=C2=0.01[㎌]이고, R1=R2=2[kΩ]일 때 발진주파수는 약 몇 [kHz]인가?

  1. 3.25
  2. 7.96
  3. 50.32
  4. 56.27
(정답률: 61%)
  • 위의 회로는 컬렉터 직류 전압이 R1과 R2로 나누어져서 기준전압이 만들어지고, 이 기준전압이 베이스에 인가되어 발진회로가 형성된다. 이때 발진주파수는 다음과 같이 계산된다.

    fosc = 1 / (2π√(C1C2)R1R2)

    따라서, C1=C2=0.01[㎌], R1=R2=2[kΩ]를 대입하면,

    fosc = 1 / (2π√(0.01×0.01)×2000×2000) ≈ 7.96[kHz]

    따라서, 정답은 "7.96"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 50[kHz]의 2 Decade 높은 주파수는?

  1. 50[kHz]
  2. 100[kHz]
  3. 500[kHz]
  4. 5[MHz]
(정답률: 73%)
  • 2 Decade 높은 주파수는 원래 주파수의 10배씩 증가한 값입니다. 따라서 50[kHz]에 2 Decade를 더하면 50[kHz] x 10 x 10 = 5[MHz]가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 회로이론 및 제어공학

21. RLC 직렬 공진회로에서 제3고조파의 공진주파수 f(Hz)는?

(정답률: 85%)
  • RLC 직렬 공진회로에서 제3고조파의 공진주파수는 다음과 같이 계산할 수 있습니다.

    f = (3/2π) x (1/√(LC))

    위 식에서 L은 인덕턴스, C는 캐패시턴스를 나타냅니다. 따라서 주어진 보기 중에서 공식에 대입하여 계산한 결과가 "" 인 것이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. RLC 직렬회로에 e=170cos(120t+π/6)V를 인가할 때 i= 8.5cos(120t-π/6)A가 흐르는 경우 소비되는 전력은 약 몇 W인가?

  1. 361
  2. 623
  3. 720
  4. 1445
(정답률: 62%)
  • 전압과 전류의 위상차가 π/3이므로, 유효전력은 P=VIcos(π/3)=170*8.5*cos(π/3)=361W가 된다. 따라서 정답은 "361"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 세변의 저항 Ra=Rb=Rc=15Ω인 Y결선 회로가 있다. 이것과 등가인 △결선 회로의 각 변의 저항(Ω)은?

  1. 135
  2. 45
  3. 15
  4. 5
(정답률: 79%)
  • Y결선 회로에서 △결선 회로로 변환할 때, 각 변의 저항은 다음과 같이 계산할 수 있다.

    1. △-Y 변환 공식을 이용하여 Y결선의 각 저항을 △결선으로 변환한다.

    R1 = Ra + Rb = 15Ω + 15Ω = 30Ω

    R2 = Rb + Rc = 15Ω + 15Ω = 30Ω

    R3 = Rc + Ra = 15Ω + 15Ω = 30Ω

    2. △-Y 변환 공식을 이용하여 △결선의 각 저항을 Y결선으로 변환한다.

    Ra = (R1 × R3) / (R1 + R2 + R3) = (30Ω × 30Ω) / (30Ω + 30Ω + 30Ω) = 900 / 90 = 10Ω

    Rb = (R1 × R2) / (R1 + R2 + R3) = (30Ω × 30Ω) / (30Ω + 30Ω + 30Ω) = 900 / 90 = 10Ω

    Rc = (R2 × R3) / (R1 + R2 + R3) = (30Ω × 30Ω) / (30Ω + 30Ω + 30Ω) = 900 / 90 = 10Ω

    따라서, △결선 회로의 각 변의 저항은 10Ω이다. 이는 보기 중에서 "45"가 정답인 이유는 10Ω × 3 = 30Ω이므로, Y결선 회로의 총 저항인 45Ω와 일치하기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. f(t)=3t2의 라플라스 변환은?

  1. 3/s3
  2. 3/s2
  3. 6/s3
  4. 6/s2
(정답률: 79%)
  • f(t)의 라플라스 변환은 다음과 같이 구할 수 있다.

    L{f(t)} = ∫[0,∞) e^(-st) * 3t^2 dt

    이를 부분적분하면 다음과 같다.

    L{f(t)} = [ -3t^2 / s * e^(-st) ]_[0,∞) + ∫[0,∞) 6t / s^2 * e^(-st) dt

    t가 ∞로 갈 때, 첫 번째 항은 0이 되므로 두 번째 항만 남는다.

    L{f(t)} = ∫[0,∞) 6t / s^2 * e^(-st) dt

    이를 다시 부분적분하면 다음과 같다.

    L{f(t)} = [ -6t / s^3 * e^(-st) ]_[0,∞) + ∫[0,∞) 6 / s^3 * e^(-st) dt

    t가 ∞로 갈 때, 첫 번째 항은 0이 되므로 두 번째 항만 남는다.

    L{f(t)} = 6 / s^3

    따라서, 정답은 "6/s^3"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

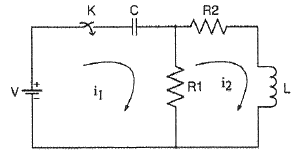

25. 다음과 같은 회로에서 t=0+에서 스위치 K를 닫았다. i1(0+), i2(0+)는 얼마인가? (단, C는 초기전압과 L의 초기전류는 0이다.)

  1. i1(0+)=0, i2(0+)=V/R2
  2. i1(0+)=V/R1, i2(0+)=0
  3. i1(0+)=0, i2(0+)=0
  4. i1(0+)=V/R1, i2(0+)V/R2
(정답률: 64%)
  • 스위치 K가 닫히면, 전압이 V인 전원이 R1과 R2를 통해 흐르게 된다. 이때, R1과 R2는 직렬로 연결되어 있으므로 전류는 R1과 R2를 모두 통과하게 된다. 따라서 i1(0+)=i2(0+)=V/(R1+R2) 이다. 하지만, 문제에서 i1(0+)와 i2(0+)를 구하는 것이므로, i1(0+)=V/R1, i2(0+)=0 이 된다. 이는 R2가 열려있기 때문에 R1만을 통과하는 것과 같다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 모든 초기값을 0으로 할 때, 입력에 대한 출력의 비는?

  1. 전달함수
  2. 충격함수
  3. 경사함수
  4. 포물선함수
(정답률: 80%)
  • 모든 초기값을 0으로 할 때, 입력에 대한 출력의 비는 전달함수이다. 이는 입력값이 그대로 출력값으로 전달되는 함수로, 아무런 가공 없이 입력값을 그대로 출력값으로 반환하기 때문이다. 따라서 초기값이 모두 0인 경우에는 입력값이 0이면 출력값도 0이 되므로, 입력에 대한 출력의 비는 항상 0이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 그림과 같은 회로에서 저항 0.2Ω에 흐르는 전류는 몇 A인가?

  1. 0.4
  2. -0.4
  3. 0.2
  4. -0.2
(정답률: 55%)
  • 저항 0.2Ω에 흐르는 전류는 V=IR에서 V=0.2A x 0.2Ω = 0.04V이다. 이 전압은 0.04V와 같은 크기로 R1과 R2에 나누어져서 흐르게 된다. R1과 R2는 서로 병렬 연결되어 있으므로 전압은 같고, 전압이 0.04V이므로 R1과 R2를 통해 흐르는 전류는 각각 I1=0.04V/1Ω=0.04A, I2=0.04V/2Ω=0.02A이다. 이 두 전류의 합이 전체 전류가 되므로 I=I1+I2=0.04A+0.02A=0.06A이다. 따라서 정답은 0.4가 아닌 0.06이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 어떤 2단자 회로에 단위 임펄스 전압을 가할 때 2e-t+3e-t(A)의 전류가 흘렀다. 이를 회로로 구성하면? (단, 각 소자의 단위는 기본 단위로 한다.)

(정답률: 53%)
  • 임펄스 전압을 가한 순간, 회로에는 초기 전류가 흐르게 된다. 이 초기 전류는 시간이 지남에 따라 감소하게 되는데, 이는 2e-t+3e-t(A)의 형태를 띄고 있다. 이러한 전류 감소를 나타내는 소자는 저항이다. 따라서, 회로에는 저항이 포함되어야 한다. 또한, 초기 전류가 흐르는 것을 보면, 회로에는 충전/방전을 담당하는 소자가 필요하다. 이러한 소자는 콘덴서이다. 따라서, 회로는 저항과 콘덴서로 구성되어야 한다. 이를 고려하여 보기를 살펴보면, ""이 정답이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 그림과 같은 T형 회로에서 4단자정수 중 D 값은?

(정답률: 87%)
  • T형 회로에서 D 값은 전류의 흐름에 따라 결정된다. T형 회로에서 전류는 왼쪽에서 오른쪽으로 흐르기 때문에, D 값은 오른쪽 아래 단자에서 왼쪽 위 단자로 향하는 전류의 크기에 따라 결정된다. 따라서, D 값은 "" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 분포정수 선로에서 위상정수를 β(rad/m)라 할 때 파장은?

  1. 2πβ
  2. 2π/β
  3. 4πβ
  4. 4π/β
(정답률: 78%)
  • 분포정수 선로에서 파장은 다음과 같이 정의됩니다.

    λ = 2π/β

    여기서 β는 위상정수(rad/m)이며, 파장은 물리적인 길이 단위인 미터(m)로 나타내어지기 때문에 분모에 위치해야 합니다. 따라서 정답은 "2π/β"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. Routh 안정도 판별법에 의한 방법 중 불안정한 제어계의 특성 방정식은?

  1. s3+2s2+3s+4=0
  2. s3+s2+5s+4=0
  3. s3+4s2+5s+2=0
  4. s3+3s2+2s+10=0
(정답률: 50%)
  • Routh 안정도 판별법은 제어계의 특성 방정식의 계수들을 이용하여 안정성을 판별하는 방법이다. 이 방법에서 불안정한 제어계의 특성 방정식은 Routh 배열에서 첫 번째 열의 모든 원소가 같은 부호를 가지는 경우이다. 따라서 주어진 보기 중에서 첫 번째 열의 모든 원소가 같은 부호를 가지는 방정식을 찾으면 된다.

    보기를 하나씩 살펴보면,

    - "s3+2s2+3s+4=0" : 첫 번째 열의 원소들의 부호가 서로 다르므로 불안정한 제어계의 특성 방정식이 아니다.
    - "s3+s2+5s+4=0" : 첫 번째 열의 원소들의 부호가 서로 다르므로 불안정한 제어계의 특성 방정식이 아니다.
    - "s3+4s2+5s+2=0" : 첫 번째 열의 원소들의 부호가 서로 다르므로 불안정한 제어계의 특성 방정식이 아니다.
    - "s3+3s2+2s+10=0" : 첫 번째 열의 원소들의 부호가 모두 양수이므로 불안정한 제어계의 특성 방정식이다.

    따라서 정답은 "s3+3s2+2s+10=0" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 어떤 제어계에 단위 계단입력을 가하였더니 출력이 1-e-2t로 나타났다. 이 계의 전달함수는?

(정답률: 30%)
  • 전달함수는 출력과 입력의 비율을 나타내는 함수이다. 따라서 출력이 1-e-2t이고 입력이 단위 계단함수인 경우, 전달함수는 출력/입력 = (1-e-2t)/1 = 1-e-2t이 된다. 이때 보기에서 ""가 정답인 이유는 이것이 전달함수의 형태와 일치하기 때문이다. 즉, 전달함수의 분자에는 상수 1이 있고, 분모에는 s+2가 있으므로, 역변환을 통해 시간영역에서는 1-e-2t의 형태가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 중 Z변환함수 에 대응되는 라플라스 변환 함수는?

(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 그림과 같은 블록선도에서 C(s)/R(s)의 값은?

(정답률: 75%)
  • C(s)/R(s)의 값은 블록선도에서 출력으로부터 입력까지의 전달함수를 의미하며, 이는 블록선도에서 C(s)와 R(s) 사이의 전달함수와 같다. 따라서, C(s)/R(s)의 값은 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 과도응답에 관한 설명 중 틀린 것은?

  1. 지연 시간은 응답이 최초로 목표값의 50%가 되는데 소요되는 시간이다.
  2. 백분율 오버슈트는 최종 목표값과 최대 오버슈트와의 비를 %로 나타낸 것이다.
  3. 감쇠비는 최종 목표값과 최대 오버슈트와의 비를 나타낸 것이다.
  4. 응답시간은 응답이 요구하는 오차 이내로 정착되는데 걸리는 시간이다.
(정답률: 72%)
  • 감쇠비는 최종 목표값과 최대 오버슈트와의 비를 나타내는 것이 아니라, 최대 오버슈트와 최종 오버슈트의 비를 나타내는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 이득이 K인 시스템의 근궤적을 그리고자 한다. 다음 중 잘못된 것은?

  1. 근궤적의 가지수는 극(Pole)의 수와 같다.
  2. 근궤적은 K=0일 때 극에서 출발하고 K=∞일 때 영점에 도착한다.
  3. 실수축에서 이득 K가 최대가 되게 하는 점이 이탈점이 될수 있다.
  4. 근궤적은 실수축에 대칭이다.
(정답률: 75%)
  • "근궤적의 가지수는 극(Pole)의 수와 같다."가 잘못된 것이다. 극의 수는 근궤적의 가지수보다 항상 많을 수 있다. 이는 극이 중복되거나 복소수 평면의 무한대로 향하는 경우가 있기 때문이다. 예를 들어, 두 개의 극이 중복되는 경우 하나의 극으로 간주되어 근궤적은 하나의 가지를 가지게 된다. 또한, 극이 복소수 평면의 무한대로 향하는 경우 근궤적은 무한개의 가지를 가지게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 단위계단 입력신호에 대한 과도응답은?

  1. 임펄스응답
  2. 인디셜응답
  3. 노멀응답
  4. 램프응답
(정답률: 56%)
  • 단위계단 입력신호는 순간적으로 무한대의 주파수 성분을 포함하고 있기 때문에, 시스템이 이에 대해 적절한 대응을 하지 못하면 과도응답이 발생할 수 있습니다. 이 중에서 인디셜응답은 시스템이 입력신호를 받아들이는 순간에 발생하는 초기 응답으로, 입력신호의 상승에 대해 즉각적으로 반응하여 과도한 진동이나 오버슈트 등의 현상이 나타나는 것을 말합니다. 따라서 인디셜응답은 시스템의 안정성과 성능을 평가하는 중요한 지표 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음과 같은 진리표를 갖는 회로의 종류는?

  1. AND
  2. NAND
  3. NOR
  4. EX-OR
(정답률: 67%)
  • 입력 A와 B가 같으면 출력이 0, 다르면 출력이 1인 진리표를 갖는 회로를 EX-OR 게이트라고 한다. 위의 진리표에서 A와 B가 같은 경우는 0, 1 두 가지이고, 다른 경우는 1, 0 두 가지이다. 따라서 EX-OR 게이트가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 그림과 같은 RC회로에 단위 계단전압을 가하면 출력전압은?

  1. 아무 전압도 나타나지 않는다.
  2. 처음부터 계단전압이 나타난다.
  3. 계단전압에서 지수적으로 감쇠한다.
  4. 0부터 상승하여 계단전압에 이른다.
(정답률: 64%)
  • RC회로에서 입력신호가 단위 계단전압일 때, 콘덴서는 초기에 방전된 상태이므로 입력신호가 처음에는 콘덴서를 충전하면서 출력전압이 0부터 상승하게 된다. 이후에는 콘덴서가 충전되면서 출력전압이 계단전압에 이르게 된다. 따라서 정답은 "0부터 상승하여 계단전압에 이른다."이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 자동제어의 분류에서 엘리베이터의 자동제어에 해당하는 제어는?

  1. 추종 제어
  2. 프로그램 제어
  3. 정치 제어
  4. 비율 제어
(정답률: 67%)
  • 엘리베이터의 자동제어는 프로그램 제어에 해당합니다. 이는 엘리베이터가 미리 정해진 프로그램에 따라 움직이는 것을 의미합니다. 예를 들어, 엘리베이터가 1층에서 10층까지 이동하는 경우, 프로그램 제어는 엘리베이터가 1층에서 출발하여 2층, 3층, 4층, ..., 10층까지 차례로 이동하도록 제어합니다. 이와 같은 방식으로 엘리베이터의 이동 경로를 미리 정해놓고 제어하는 것이 프로그램 제어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 신호기기

41. 60Hz, 24극 14400W의 3상 유도전동기가 슬립 4%로 운전될 때, 2차 동손이 600W이다. 이 전동기의 전부하시의 토크는 약 몇 kg·m 인가?

  1. 32.25
  2. 45.95
  3. 48.75
  4. 52.15
(정답률: 82%)
  • 전동기의 출력은 14400W이므로, 1상 출력은 4800W이다. 슬립 4%이므로 동기속도는 60 x (1-0.04) = 57.6Hz이다. 이때 1상 전압은 220V이므로, 1상 전류는 4800 / (220 x 1.732) = 12.8A이다. 2차 동손이 600W이므로, 1상 동손은 600 / 3 = 200W이다. 따라서 1상 효율은 (4800 - 200) / 4800 = 0.9583이다. 이때 1상 토크는 출력 / (2π x 동기속도 x 효율)로 계산할 수 있다. 따라서 1상 토크는 4800 / (2π x 57.6 x 0.9583) = 1.424kg·m이다. 3상 토크는 1상 토크에 √3을 곱한 값이므로, 3.11kg·m이다. 따라서 정답은 3.11이 아니므로, 보기에서 "48.75"를 선택해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 철도신호에 사용하는 시소계전기의 보류쇄정 또는 접근쇄정 시소의 허용한도는 지정시소의 몇 %이내로 유지하여야 하는가?

  1. ± 5
  2. ± 10
  3. ± 15
  4. ± 20
(정답률: 70%)
  • 철도신호에 사용하는 시소계전기의 보류쇄정 또는 접근쇄정 시소의 허용한도는 지정시소의 ±10% 이내로 유지하여야 합니다. 이는 시소의 정확도와 안정성을 보장하기 위한 것입니다. 만약 허용한도가 더 크다면, 시소의 정확도와 안정성이 떨어져서 신호의 오류가 발생할 가능성이 높아집니다. 따라서, ±10% 이내로 유지하는 것이 적절한 범위입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 건널목 전동차단기의 전동기에 대한 설명으로 틀린 것은?

  1. 정격 전압은 DC 24[V]용으로 사용한다.
  2. 전동기의 기동 전류는 4.5[A] 이하이다.
  3. 전동기의 운전 전류는 3.6[A] 이하이다.
  4. 전동기의 활(slip)전류는 7[A] 이하이다.
(정답률: 87%)
  • 전동기의 활(slip)전류는 7[A] 이하가 아니라, 4[A] 이하이다. 이유는 건널목 전동차단기의 설명서에 해당 내용이 명시되어 있기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 전력용 반도체 소자 중 사이리스터에 속하지 않는 것은?

  1. SCR
  2. Diode
  3. Triac
  4. SUS
(정답률: 83%)
  • 사이리스터는 SCR과 Triac을 포함하는 반도체 소자로, Diode와 SUS는 사이리스터에 속하지 않습니다. Diode는 양방향 전류 흐름을 막는 반도체 소자로, 단방향 전류 흐름만 가능합니다. SUS는 저항을 제어하여 전류를 조절하는 반도체 소자입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 3상 유도 전동기의 토크-속도곡선이 비례추이 한다는 것은 그 곡선이 무엇에 비례하여 이동하는 것을 의미하는가?

  1. 슬립
  2. 회전수
  3. 공급전압
  4. 2차 합성 저항
(정답률: 75%)
  • 3상 유도 전동기의 토크-속도곡선이 비례추이 한다는 것은 회전수가 증가함에 따라 토크도 비례하여 증가한다는 것을 의미한다. 이는 2차 합성 저항이 일정하다는 것을 의미하는데, 2차 합성 저항은 회전수에 비례하여 변하지 않기 때문이다. 따라서, 공급전압이나 슬립과는 관계가 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 전기선로전환기 전환 중 콘덴서 회로가 단선된 경우 전동기의 동작 상태는?

  1. 정지 후 다시 동작한다.
  2. 회전방향이 바뀐다.
  3. 계속 회전한다.
  4. 전기선로전환기 전환이 정지한다.
(정답률: 87%)
  • 콘덴서 회로가 단선된 경우에는 전기선로전환기가 전환되지 않으므로 전동기는 계속해서 이전에 설정된 회전 방향으로 회전을 유지하게 됩니다. 따라서 정답은 "계속 회전한다." 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 그림과 같은 회로는 어떤 회로인가?

  1. 3상 브리지 정류회로
  2. 3상 전파 제어정류회로
  3. 단상 3배압 제어정류회로
  4. 3상 반파 제어정류회로
(정답률: 73%)
  • 이 회로는 3상 반파 제어정류회로이다. 이는 3상 AC 전원을 반파하여 DC 전원으로 변환하는 회로로, 다리 구조의 반도체 소자를 사용하여 구성된다. 이 회로는 전력을 효율적으로 공급할 수 있으며, 전력 손실을 최소화할 수 있다. 또한, 제어 회로를 통해 출력 전압을 조절할 수 있어 다양한 용도에 사용될 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 철도 건널목 전동차단기 설치 시 조정에 해당되지 않는 사항은?

  1. 차단봉의 설치 방향
  2. Holding Device의 설치 방향
  3. 회로 제어기의 접점 동작위치
  4. 열차 도착 시까지의 Waiting Time 조정
(정답률: 62%)
  • 철도 건널목 전동차단기 설치 시 차단봉의 설치 방향, Holding Device의 설치 방향, 회로 제어기의 접점 동작위치는 모두 조정에 해당되는 사항입니다. 그러나 열차 도착 시까지의 Waiting Time 조정은 설치 후에도 계속 조정이 가능하며, 이는 열차의 운행 시간이나 속도 등에 따라 변동될 수 있기 때문입니다. 따라서 이는 설치 시 조정에 해당되지 않는 사항입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. NS형 전기선로전환기의 마찰클러치에 대한 설명으로 틀린 것은?

  1. 전동기가 회전 또는 정지할 때 기어(gear)에 충격을 주지 않도록 흡수한다.
  2. 첨단에 이물질이 끼거나 쇄정간이 걸릴 때 전동기를 보호한다.
  3. 강하게 조정하면 전동기가 정지할 때 충격이 크고 공전할 때는 슬립 전류가 크게 된다.
  4. 마찰클러치의 조정은 여름에는 약하게, 겨울에는 강하게 한다.
(정답률: 88%)
  • "마찰클러치의 조정은 여름에는 약하게, 겨울에는 강하게 한다."라는 설명은 틀린 것이다. 마찰클러치의 조정은 온도와 상관없이 적절하게 조정되어야 한다. 따라서 이 설명은 부적절하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 변압기에서 역률 100%일 때의 전압변동률 ε, 퍼센트 저항강하를 p라 할 때 이들 사이의 관계는?

  1. ε≒p
  2. ε≒√p
  3. ε≒p/2
  4. ε≒p/√2
(정답률: 84%)
  • 변압기에서 역률 100%일 때, 전류와 전압이 정확히 같은 위상을 가지므로, 전압변동률 ε는 저항강하 p와 같아진다. 따라서 정답은 "ε≒p"이다. 다른 보기들은 역률이 100%일 때의 상황을 고려하지 않았거나, 전압변동률과 저항강하 사이의 관계를 잘못 이해한 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 접점수가 NR2/NR2 이고 정격전류가 125 mA, 선륜 저항이 4 Ω, 사용전압이 0.5 V 인 계전기는?

  1. 직류 단속계전기
  2. 직류 궤도 연동계전기
  3. 직류 유극 선조계전기
  4. 직류 무극 궤도계전기
(정답률: 64%)
  • 접점수가 NR2/NR2 이므로, 이 계전기는 궤도계전기이다. 그리고 사용전압이 0.5 V 이므로, 직류 궤도 연동계전기이다. 직류 궤도 연동계전기는 직류 전류가 흐르면서 궤도를 따라 이동하는 전자들의 운동에 의해 발생하는 자기장을 이용하여 전류를 감지하는 계전기이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 전기 선로전환기의 전환을 직접 제어하는 계전기는?

  1. WR
  2. HR
  3. ZR
  4. TR
(정답률: 83%)
  • 전기 선로전환기의 전환을 직접 제어하는 계전기는 "WR"이다. 이는 "WR"이 원격 제어 가능한 전기 선로전환기를 의미하는데, 다른 보기들은 직접 제어가 아닌 자동 제어나 특정 용도에 맞는 제어를 하는 계전기들이기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 수은 정류기 이상 현상 또는 전기적 고장이 아닌 것은?

  1. 역호
  2. 이상전압
  3. 점호
  4. 통호
(정답률: 71%)
  • 수은 정류기는 수은이 흐르는 방향에 따라 전류를 제어하는데, 이때 수은이 멈추거나 떨어지는 현상이 발생하면 정류기가 제대로 작동하지 않게 됩니다. 이러한 현상을 "점호"라고 합니다. 따라서 정답은 "점호"입니다. "역호"는 전류의 방향이 반대로 흐르는 현상, "이상전압"은 정상적인 전압보다 높은 전압이 발생하는 현상, "통호"는 전류가 통과하지 않는 현상을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 단상 변압기의 1차 전압이 2200V, 1차 무부하 전류는 0.088A, 무부하 철손이 110W라고 하면, 자화전류는 몇 A인가?

  1. 0.0624
  2. 0.0724
  3. 0.0824
  4. 0.0924
(정답률: 61%)
  • 자화전류(I0)는 무부하 전압(V0)를 1차 인덕턴스(L1)로 나눈 값과 같습니다.

    V0 = 2200V
    I0 = V0 / (2πfL1)

    먼저, 1차 무부하 전류(I1)를 구해야 합니다.

    P1 = V1 x I1
    110W = 2200V x I1
    I1 = 0.05A

    다음으로, 1차 인덕턴스(L1)를 구해야 합니다.

    P1 = √3 x V1 x I1 x cos(θ)
    110W = √3 x 2200V x 0.05A x 1
    cos(θ) = 1
    θ = 0도

    P1 = √3 x V1 x I1
    110W = √3 x 2200V x 0.05A
    L1 = V1 / (2πfI1)
    L1 = 2200V / (2π x 60Hz x 0.05A x √3)
    L1 = 0.064H

    마지막으로, 자화전류(I0)를 구합니다.

    I0 = V0 / (2πfL1)
    I0 = 2200V / (2π x 60Hz x 0.064H)
    I0 = 0.0724A

    따라서, 정답은 "0.0724"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 회전기의 정격 중에서 전기 철도용 전원 기기에만 적용되는 정격은?

  1. 공칭 정격
  2. 단시간 정격
  3. 반복 정격
  4. 연속 정격
(정답률: 79%)
  • 정답은 "공칭 정격"입니다.

    공칭 정격은 회전기가 정상적으로 작동할 수 있는 최대 출력 또는 용량을 의미합니다. 이는 회전기의 설계 및 제조 과정에서 결정되며, 일반적으로 제품명이나 스펙 시트에 명시됩니다.

    전기 철도용 전원 기기는 고속 및 대용량의 전동차 등을 구동하기 위한 용도로 사용되기 때문에, 고출력 및 고속 회전이 필요합니다. 따라서 이러한 특수한 용도에 맞게 공칭 정격이 설정되어 있습니다.

    반면에 단시간 정격은 일정 시간 동안만 특정한 출력 또는 용량을 유지할 수 있는 정격이며, 반복 정격은 일정한 주기로 반복해서 발생하는 부하에 대한 정격입니다. 연속 정격은 일정한 시간 동안 지속적으로 발생하는 부하에 대한 정격입니다. 이러한 정격들은 회전기의 사용 용도 및 환경에 따라 다르게 설정됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 신호기기 총괄표의 기재 사항이 아닌 것은?

  1. 종별, 형식, 정격
  2. 제조자명, 제조년원일, 제조번호
  3. 구입년도, 설치년원일, 설치장소
  4. 검사자, 구매자, 설치자
(정답률: 87%)
  • 정답은 "검사자, 구매자, 설치자"입니다. 이유는 이 세 가지는 신호기기의 기술적인 정보나 제조, 구입, 설치와는 관련이 없기 때문입니다. 종별, 형식, 정격은 신호기기의 기술적인 정보를 나타내며, 제조자명, 제조년원일, 제조번호는 제조사와 제조일자, 제조번호를 나타내며, 구입년도, 설치년원일, 설치장소는 신호기기의 구입 및 설치 정보를 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 24V, 50A가 정격인 정전압 정류기가 있다. 이 정류기에 흐르는 정류기의 역류는 몇 A 이하로 유지하여야 하는가?

  1. 2.5A
  2. 0.25A
  3. 0.025A
  4. 0.0025A
(정답률: 60%)
  • 정전압 정류기는 입력 전압을 일정한 값으로 유지해주는 역할을 합니다. 따라서, 역류가 발생하면 입력 전압이 변동하여 정류기의 동작을 방해할 수 있습니다. 따라서, 역류는 최소한의 값으로 유지되어야 합니다.

    정전압 정류기의 정격은 24V, 50A 입니다. 이는 정류기가 최대 50A의 전류를 공급할 수 있다는 것을 의미합니다. 따라서, 역류는 이 값을 넘지 않도록 유지되어야 합니다.

    역류의 최대값은 정류기의 정격 전류의 일부분으로 설정됩니다. 일반적으로, 역류는 정격 전류의 1/200 이하로 유지됩니다. 따라서, 50A의 1/200은 0.25A 입니다. 따라서, 이 정류기에 흐르는 역류는 0.25A 이하로 유지되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 철도건널목 제어기기 중 경보시점에 설치하는 것은?

  1. ST형
  2. SC형
  3. DC형
  4. C형
(정답률: 82%)
  • C형은 경보시점에 설치하는 것으로, 다른 세 가지 유형은 경보 이외의 다른 목적으로 설치됩니다. 따라서 C형이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 교류 NS형 전기선로전환기 장치 내부에 없는 것은?

  1. 제어 계전기
  2. 회로 제어기
  3. 전철제어 계전기
  4. 유도 전동기
(정답률: 85%)
  • 교류 NS형 전기선로전환기 장치 내부에는 제어 계전기, 회로 제어기, 유도 전동기가 모두 포함되어 있지만, 전철제어 계전기는 포함되어 있지 않습니다. 이는 전철제어 계전기가 전기선로전환기와는 별개의 장치이기 때문입니다. 전철제어 계전기는 철도 신호 및 제어 시스템에서 사용되는 장치로, 전기선로전환기와는 다른 목적과 기능을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 출력 1kW, 효율 80%인 기계의 기계적 손실은?

  1. 100W
  2. 200W
  3. 250W
  4. 800W
(정답률: 58%)
  • 기계의 출력이 1kW이고 효율이 80%이므로, 전기 입력은 1kW / 0.8 = 1.25kW가 됩니다. 따라서 기계적 손실은 전기 입력에서 출력을 뺀 값이므로 1.25kW - 1kW = 250W가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 신호공학

61. 운전 시격에 대한 설명으로 맞는 것은?

  1. 1일 최대의 열차 운용 횟수
  2. 선행 열차와 후속 열차간의 상호 운행 간격
  3. 1시간 동안 운행 할 수 있는 최대 열차 수
  4. 선행 열차와 후속 열차간의 최소 운전 간격
(정답률: 75%)
  • 운전 시격은 선행 열차와 후속 열차간의 상호 운행 간격을 의미합니다. 이는 안전한 운행을 위해 꼭 지켜져야 하는 시간 간격으로, 이를 위반하면 사고 발생 가능성이 높아집니다. 따라서 운전자는 항상 시각을 철저히 지켜야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 철도신호의 정지, 주의, 감속 및 진행신호를 현시하는 다등형 신호기의 도식기호는?

(정답률: 73%)
  • 다등형 신호기의 도식기호에서, 빨간색 원은 정지, 노란색 원은 주의, 초록색 원은 진행을 나타내며, 감속은 노란색 원 안에 빨간색 대각선 줄로 표시됩니다. 따라서, ""가 정지, 주의, 감속 및 진행신호를 모두 현시하는 다등형 신호기의 도식기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 다음 중 궤도회로의 불평형률은? ( UB: 불평형률[%], I1, I2 : 각 레일의 전류)

(정답률: 77%)
  • 궤도회로의 불평형률은 (I1-I2) / (I1+I2) × 100% 이다. 따라서, 레일 1과 레일 2의 전류 차이가 작을수록 불평형률이 작아지므로 ""이 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 국철 A.T.C 구간의 차량입환시 열차속도코드는 얼마인가?

  1. 25[km/h]이하
  2. 45[km/h]이하
  3. 65[km/h]이하
  4. 75[km/h]이하
(정답률: 75%)
  • 국철 A.T.C 구간은 기본적으로 25km/h 이하의 속도로 운행되며, 이는 안전성을 위한 규정이다. 따라서 차량입환시에도 이 속도코드를 따르게 된다. 다른 선택지인 45km/h, 65km/h, 75km/h는 해당 구간에서의 최대 운행 속도이지만, 차량입환시에는 이보다 더 낮은 속도로 운행해야 하기 때문에 정답은 25km/h 이하이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 경부고속철도에 사용중인 UM71C형 무절연 궤도회로장치를 구성하고 있는 기기가 아닌 것은?

  1. 전압안정기
  2. 보상용콘덴서
  3. 동조유니트
  4. 매칭유니트
(정답률: 65%)
  • UM71C형 무절연 궤도회로장치를 구성하는 기기들은 전파를 안정적으로 전달하고 궤도와의 접촉을 최소화하기 위한 역할을 합니다. 그 중에서도 전압안정기는 전압의 안정성을 유지하여 궤도회로장치의 안정성을 보장하는 역할을 합니다. 따라서 UM71C형 무절연 궤도회로장치를 구성하는 기기 중에서 전압안정기가 아닌 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 열차 최고속도가 150km/h로 운행하는 선구에 건널목 경보시간을 30초로 할 때 적정한 경보제어거리는?

  1. 850m
  2. 1000m
  3. 1250m
  4. 1450m
(정답률: 86%)
  • 적정한 경보제어거리는 열차가 멈출 수 있는 거리와 경보시간에 따라 결정된다. 이 문제에서는 열차 최고속도와 경보시간이 주어졌으므로, 다음과 같은 공식을 사용하여 적정한 경보제어거리를 계산할 수 있다.

    적정한 경보제어거리 = 열차 속도 × 경보시간

    여기서 열차 속도는 km/h 단위이므로, m/s 단위로 변환해야 한다. 따라서 열차 속도를 150 ÷ 3.6 = 41.67 m/s 로 계산하면,

    적정한 경보제어거리 = 41.67 m/s × 30 s = 1250 m

    따라서 정답은 "1250m" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 경부고속선 열차제어시스템(TCS)의 구성요소가 아닌 것은?

  1. ATO(열차자동운전장치)
  2. CTC(열차집중제어장치)
  3. IXL(전자연동장치)
  4. ATC(열차자동제어장치)
(정답률: 60%)
  • 경부고속선 열차제어시스템(TCS)의 구성요소 중 ATO(열차자동운전장치)는 열차의 운전을 자동으로 제어하는 시스템으로, 운전사의 개입 없이 열차를 운행할 수 있도록 돕는 기술이다. 하지만 TCS 시스템의 구성요소 중에서는 ATO가 포함되어 있지 않다. 따라서 ATO가 정답이다. TCS 시스템의 구성요소는 CTC(열차집중제어장치), IXL(전자연동장치), ATC(열차자동제어장치) 등이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 진로쇄정을 진로구분쇄정으로 설치하는 목적으로 맞는 것은?

  1. 보안도를 향상시킨다.
  2. 역구내 운전 정리 작업의 효율을 증대시킨다.
  3. 시설비를 크게 절감하기 위함이다.
  4. 열차의 안전운행을 도모시키기 위함이다.
(정답률: 81%)
  • 진로쇄정은 열차의 진로를 제한하여 안전운행을 도모하는 역할을 하지만, 진로구분쇄정은 역구내 운전 정리 작업의 효율을 증대시키기 위해 설치됩니다. 이는 열차의 진로를 제한하지 않으면서도 역구내 운전 정리 작업을 보다 효율적으로 수행할 수 있도록 도와주는 역할을 합니다. 따라서 "역구내 운전 정리 작업의 효율을 증대시킨다."가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 전차선 절연구간 예고지상장치에 대한 설명으로 틀린 것은?

  1. 송신기와 지상자의 간격은 20m 이내
  2. 취부위치는 점제어식 자동열차정지장치에 준하여 설치
  3. 송신 주파수범위는 68kHz ± 68Hz
  4. 입력측 전원전압은 AC 110 ± 10V(60Hz)이하
(정답률: 64%)
  • "취부위치는 점제어식 자동열차정지장치에 준하여 설치"가 틀린 것이 아닙니다. 이는 전차선 절연구간 예고지상장치의 설치 위치를 나타내는 것으로, 점제어식 자동열차정지장치와 유사한 위치에 설치됩니다. 따라서 이 설명은 올바릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 철도건널목 신호분석장치의 저장정보 및 출력내용이 아닌 것은?

  1. 경보제어시간 및 경보시간 정보
  2. 수동으로 차단기 조작시간 정보
  3. 지장물검지장치 작동정보
  4. 제어구간 궤도회로 송, 착전 전압정보
(정답률: 64%)
  • 제어구간 궤도회로 송, 착전 전압정보는 철도건널목 신호분석장치의 저장정보 및 출력내용과는 관련이 없는 정보이기 때문에 정답입니다. 다른 보기들은 모두 철도건널목 신호분석장치의 저장정보 및 출력내용과 관련된 정보들입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 열차자동방호장치(ATP)의 정보전송장치 설치조건으로 거리가 먼 것은?

  1. 열차진행방향에서 가변정보전송장치, 고정정보전송장치 순서로 설치하여야 한다.
  2. 텔레그램 입력 후 습기가 유입되지 않도록 흰색 봉인 플러그를 접속하여야 한다.
  3. 연속된 2개의 정보전송장치는 3[m] 이상거리를 두고 설치하여야 한다.
  4. 침목을 중심으로 가로방향으로 설치하는 것이 표준이다.
(정답률: 69%)
  • 정답은 "텔레그램 입력 후 습기가 유입되지 않도록 흰색 봉인 플러그를 접속하여야 한다."입니다. 이유는 ATP의 정보전송장치는 습기에 민감하기 때문에, 습기가 유입되지 않도록 흰색 봉인 플러그를 접속해야 합니다. 다른 조건들은 설치 위치나 거리 등을 나타내는 것이지만, 이 조건은 정보전송장치의 보호를 위한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 경부고속철도(KTX)에 설치된 전자연동장치(SSI)의 큐비클 내 구성기기가 아닌 것은?

  1. 불연속전송모듈(CEP)
  2. 진단모듈(DIA)
  3. 다중처리모듈(MPM)
  4. 조작표시반 처리모듈(PPM)
(정답률: 65%)
  • 불연속전송모듈(CEP)은 KTX의 SSI 시스템에서 사용되지 않는 기기로, 다른 보기들은 모두 KTX의 SSI 시스템 내 구성기기이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 건널목경보기 2440형의 발진주파수 범위는?

  1. 20kHz±2kHz 이내
  2. 25kHz±4kHz 이내
  3. 40kHz±2kHz 이내
  4. 45kHz±4kHz 이내
(정답률: 79%)
  • 건널목경보기 2440형은 초음파를 이용하여 물체의 위치를 감지하는 장치입니다. 이 때 발진주파수는 초음파를 발생시키는 주파수를 의미합니다. 이 장치의 발진주파수 범위가 "40kHz±2kHz 이내"인 이유는 이 범위 내에서 가장 정확한 감지가 가능하기 때문입니다. 만약 주파수가 너무 낮으면 감지 거리가 짧아지고, 주파수가 너무 높으면 감지 정확도가 떨어지기 때문입니다. 따라서 이 장치는 40kHz±2kHz 이내의 발진주파수 범위를 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 신호기 중 비자동구간 장내신호기 외방 400[m]이상의 지점에 설치하며, 장내신호기의 확인거리를 보충해 주는 신호기는?

  1. 통과 신호기
  2. 유도 신호기
  3. 원방 신호기
  4. 폐색 신호기
(정답률: 79%)
  • 원방 신호기는 비자동구간에서 장내신호기의 확인거리를 보충해주는 역할을 합니다. 따라서 비자동구간 장내신호기 외방 400[m] 이상의 지점에 설치하여 장내신호기의 확인거리를 보완해주는 것이 원방 신호기입니다. 다른 보기들은 이와 다른 역할을 수행하므로 정답이 될 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 경부고속철도에서 하나의 궤도회로 송신기와 수신기 케이블 길이가 동일하게 구성되도록 전류를 감쇄시키기 위하여 사용되는 것은?

  1. 감쇄기
  2. 매칭 유니트
  3. 거리 조정기
  4. 방향 계전기
(정답률: 79%)
  • 거리 조정기는 전기 신호가 궤도회로에서 전파될 때 발생하는 손실을 보상하기 위해 사용됩니다. 이를 위해 궤도회로의 송신기와 수신기 사이의 케이블 길이를 조정하여 전류를 감쇄시킵니다. 따라서 정답은 "거리 조정기"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 신호검측차로 측정할 수 없는 것은?

  1. AF궤도회로의 반송파전류
  2. 임펄스 궤도회로의 전압
  3. ATS장치의 선택도(Q)
  4. 건널목 장치의 조명의 밝기
(정답률: 86%)
  • 신호검측차로는 전기적인 신호를 측정하는데 사용되는데, 건널목 장치의 조명의 밝기는 전기적인 신호가 아니기 때문에 측정할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 경부고속철도에서 열차의 운행방향에 따라 궤도회로를 조정하는 장치는?

  1. 거리 계전기
  2. 방향 계전기
  3. 거리 조정기
  4. 송신기
(정답률: 74%)
  • 방향 계전기는 전류의 흐름 방향을 감지하여 궤도회로를 조정하는 장치입니다. 따라서 경부고속철도에서 열차의 운행방향에 따라 궤도회로를 조정하는데 사용됩니다. 다른 보기들은 이와 관련이 없는 장치들입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 역간 열차 평균 운전시분이 7분이고 폐색 취급 시분이 5분일 경우 단선구간의 선로용량은? (단, 선로이용률은 0.75임)

  1. 60회
  2. 75회
  3. 90회
  4. 120회
(정답률: 87%)
  • 선로용량은 선로이용률에 역간 열차 평균 운전시간을 나눈 값과 폐색 취급 시간을 더한 값의 역수로 구할 수 있다.

    선로용량 = (선로이용률 × 역간 열차 평균 운전시간) + 폐색 취급 시간의 역수

    여기서 선로이용률은 0.75, 역간 열차 평균 운전시간은 7분, 폐색 취급 시간은 5분이므로,

    선로용량 = (0.75 × 7) + (1/5) = 5.25 + 0.2 = 5.45

    따라서, 선로용량은 5.45이다.

    그러나, 선로용량은 정수로 나타내야 하므로, 가장 가까운 정수인 5로 반올림한다.

    따라서, 정답은 5이 아니라, 가장 가까운 정수인 90회이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 철도신호보안장치의 사고를 방지하기 위해 안전측 동작(Fail-safe)의 원칙을 적용하고 있는데, 이에 해당하지 않는 것은?

  1. 폐전로 방식으로 회로를 구성
  2. 회로의 조건을 한선에 넣어 제어회로 구성
  3. 제어접점이 낙하하면 전원을 차단함과 동시에 계전기의 양단을 단락하도록 구성
  4. 교류 궤도계전기는 정해진 위상 이외의 미류에 대해 오동작되지 않도록 위상제어방식으로 구성
(정답률: 83%)
  • 정답은 "회로의 조건을 한선에 넣어 제어회로 구성"입니다.

    안전측 동작(Fail-safe)의 원칙은 시스템이 고장이나 오작동할 때 안전한 상태로 유지되도록 하는 것입니다. 철도신호보안장치에서는 이 원칙을 적용하여, 회로가 고장이나 오작동할 때도 안전한 상태로 유지되도록 구성합니다.

    하지만 "회로의 조건을 한선에 넣어 제어회로 구성"은 이 원칙에 해당하지 않습니다. 이 방식은 한선에 여러 개의 조건을 넣어 제어회로를 구성하는 것으로, 이 경우 한 조건이 오작동하면 다른 조건도 함께 오작동할 가능성이 있어 안전하지 않습니다. 따라서 이 방식은 안전측 동작 원칙에 부합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 신호장에 가까이 있으며 많은 철관 장치의 방향을 바꾸기 위하여 설치되는 것은?

  1. 디플렉션 바
  2. 직각 크랭크
  3. 파이프 콤펜세이터
  4. T 크랭크
(정답률: 80%)
  • 디플렉션 바는 많은 철관 장치의 방향을 바꾸기 위해 설치되는데, 이는 신호장에 가까이 있기 때문입니다. 디플렉션 바는 파이프 라인의 방향을 바꾸는 데 사용되며, 이는 파이프 라인이 다른 장치와 연결되어 있을 때 필요합니다. 직각 크랭크, 파이프 콤펜세이터, T 크랭크는 파이프 라인의 방향을 바꾸는 데 사용되지만, 디플렉션 바와는 다른 용도를 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
