전산응용기계제도기능사 필기 기출문제복원 (2013-10-12)

전산응용기계제도기능사
(2013-10-12 기출문제)

목록

1과목: 기계재료 및 요소

1. 다음 중 로크웰경도를 표시하는 기호는?

  1. HBS
  2. HS
  3. HV
  4. HRC
(정답률: 77%)
  • 로크웰경도를 표시하는 기호는 "HRC"입니다. 이는 Rockwell C Hardness의 약자로, 로크웰 경도 측정 방법 중 하나인 C 스케일을 나타냅니다. 로크웰 경도는 금속의 경도를 측정하는 방법 중 하나로, 강도와 내구성을 나타내는 중요한 지표입니다. 따라서 로크웰 경도를 표시하는 기호는 금속의 특성을 파악하는 데 중요한 정보를 제공합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 형상기억합금의 종류에 해당되지 않는 것은?

  1. 니켈-티타늄계 합금
  2. 구리-알루미늄-니켈계 합금
  3. 니켈-티타늄-구리계 합금
  4. 니켈-크롬-철계 합금
(정답률: 57%)
  • 니켈-크롬-철계 합금은 형상기억합금이 아닙니다. 이유는 이 합금은 형상기억 특성을 갖지 않기 때문입니다. 형상기억합금은 변형된 형태에서 기억하고 있던 원래의 형태로 돌아갈 수 있는 능력을 갖고 있습니다. 하지만 니켈-크롬-철계 합금은 이러한 능력을 갖고 있지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 열가소성 수지가 아닌 재료는?

  1. 멜라민 수지
  2. 초산비닐 수지
  3. 폴리에틸렌 수지
  4. 폴리염화비닐 수지
(정답률: 55%)
  • 열가소성이란 높은 온도에서 변형되지 않는 성질을 말하는데, 멜라민 수지는 열에 강하고 변형되지 않는 특성을 가지고 있기 때문에 열가소성 수지입니다. 반면에 초산비닐 수지, 폴리에틸렌 수지, 폴리염화비닐 수지는 열에 노출되면 변형되거나 손상을 입을 수 있기 때문에 열가소성 수지가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 베릴륨 청동 합금에 대한 설명으로 옳지 않는 것은?

  1. 구리에 2~3%의 Be를 첨가한 석출경화성 합금이다.
  2. 피로한도, 내열성, 내식성이 우수하다.
  3. 베어링, 고급 스프링 재료에 이용된다.
  4. 가공이 쉽게 되고 가격이 싸다.
(정답률: 70%)
  • 베릴륨 청동 합금은 베릴륨의 첨가로 인해 강도와 경도가 높아지며, 동시에 가공성이 나빠지기 때문에 가공이 쉽게 되지 않습니다. 또한 베릴륨은 비교적 드문 원소이기 때문에 가격이 비싸기 때문에 "가격이 싸다"는 설명은 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 주철의 성장 원인 중 틀린 것은?

  1. 펄라이트 조직 중의 Fe3C 분해에 따른 흑연화
  2. 페라이트 조직 중의 Si의 산화
  3. A1 변태의 반복과정중에서 오는 체적변화에 기인되는 미세한 균열의 발생
  4. 흡수된 가스의 팽창에 따른 부피의 감소
(정답률: 65%)
  • 흡수된 가스의 팽창에 따른 부피의 감소는 주철의 성장 원인이 될 수 없습니다. 이유는 가스의 팽창은 부피를 증가시키는 것이기 때문입니다. 따라서, 주철의 성장 원인은 "펄라이트 조직 중의 Fe3C 분해에 따른 흑연화", "페라이트 조직 중의 Si의 산화", "A1 변태의 반복과정중에서 오는 체적변화에 기인되는 미세한 균열의 발생" 중 하나일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. Al-Cu-Mg-Mn의 합금으로 시효경과 처리한 대표적인 알루미늄 합금은?

  1. 두랄루민
  2. Y-합금
  3. 코비탈륨
  4. 로우엑스 합금
(정답률: 70%)
  • 두랄루민은 Al-Cu-Mg-Mn의 합금으로, 시효경과 처리를 통해 강도와 경도를 높일 수 있는 대표적인 알루미늄 합금입니다. 이 합금은 고강도, 경량화, 내식성 등의 우수한 물성을 가지고 있어 항공기, 자동차, 선박 등 다양한 산업 분야에서 사용되고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다이캐스팅용 합금의 성질로서 우선적으로 요구되는 것은?

  1. 유동성
  2. 절삭성
  3. 내산성
  4. 내식성
(정답률: 56%)
  • 다이캐스팅은 금속을 높은 압력으로 주입하여 형상을 만드는 공정으로, 이를 위해서는 합금이 높은 유동성을 가지고 있어야 합니다. 유동성이 높을수록 금속이 더 잘 흐르고, 형상이 더 정확하게 만들어지며, 결함이나 불량률이 줄어듭니다. 따라서 다이캐스팅용 합금의 성질로서 우선적으로 요구되는 것은 유동성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 스프링에서 스프링 상수(k) 값의 단위로 옳은 것은?

  1. N
  2. N/㎜
  3. N/㎟
  4. ㎜
(정답률: 66%)
  • 정답은 "N/㎜"입니다.

    스프링 상수(k)는 스프링의 강성(stiffness)을 나타내는 값으로, 스프링이 얼마나 많은 힘을 받아들일 수 있는지를 나타냅니다. 이 값은 단위가 "N/㎜"으로 표시됩니다.

    여기서 "N"은 뉴턴(Newton)이라는 단위로, 힘의 크기를 나타내는 단위입니다. "㎜"은 밀리미터(mm)로, 스프링의 길이를 나타내는 단위입니다. 따라서 "N/㎜"은 스프링이 1mm만큼 길어질 때 받아들일 수 있는 힘의 크기를 나타내는 단위입니다.

    예를 들어, 스프링 상수(k)가 10N/㎜이라면, 스프링이 1mm만큼 길어질 때 최대 10N의 힘을 받아들일 수 있습니다. 만약 스프링이 2mm만큼 길어진다면, 최대 20N의 힘을 받아들일 수 있게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 ISO 규격 나사 중에서 미터 보통 나사를 기호로 나타내는 것은?

  1. Tr
  2. R
  3. M
  4. S
(정답률: 83%)
  • 정답은 "M"입니다.

    "M"은 미터(meter)를 의미합니다. 따라서 M 규격 나사는 미터 단위로 측정된 나사를 의미합니다.

    "Tr"은 삼각형(triangle)을 의미하는데, 이는 삼각형 프로필 나사를 나타냅니다.

    "R"은 외부나사(radius)를 의미하는데, 이는 반원 프로필 나사를 나타냅니다.

    "S"는 특수(special)를 의미하는데, 이는 특수한 용도에 맞게 제작된 나사를 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 분할핀에 관한 설명이 아닌 것은?

  1. 테이퍼 핀의 일종이다.
  2. 너트의 풀림을 방지하는데 사용된다.
  3. 핀 한쪽 끝이 두 갈래로 되어 있다.
  4. 축에 끼워진 부품의 빠짐을 방지하는데 사용된다.
(정답률: 59%)
  • 분할핀은 테이퍼 핀의 일종이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계가공법 및 안전관리

11. 하중 3000N이 작용할 때, 정사각형 단면에 응력 30 N/cm2이 발생했다면 정사각형 단면 한 변의 길이는 몇 ㎜ 인가?

  1. 10
  2. 22
  3. 100
  4. 200
(정답률: 67%)
  • 응력 = 힘/면적 이므로 면적 = 힘/응력 이다. 따라서 면적 = 3000N / 30 N/cm2 = 100 cm2 이다. 정사각형의 면적은 한 변의 길이의 제곱이므로 한 변의 길이는 √100 = 10 cm = 100 mm 이다. 따라서 정답은 "100" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 축이음 설계시 고려사항으로 틀린 것은?

  1. 충분한 강도가 있을 것
  2. 진동에 강할 것
  3. 비틀림각의 제한을 받지 않을 것
  4. 부식에 강할 것
(정답률: 68%)
  • 축이음 설계시 고려사항 중 "비틀림각의 제한을 받지 않을 것"은 틀린 것입니다. 이는 축이음이 회전할 때 발생하는 비틀림력을 견딜 수 있는 강도와 디자인으로 설계되어야 하기 때문입니다. 따라서 축이음 설계시에는 비틀림각의 제한을 고려해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 모듈이 m인 표준 스퍼기어(미터식)에서 총 이 높이는?

  1. 1.25m
  2. 1.5708m
  3. 2.25m
  4. 3.2504m
(정답률: 76%)
  • 표준 스퍼기어의 모듈이 m이므로, 한 치의 높이는 m이다. 총 이는 톱니의 높이와 치수의 곱으로 계산되며, 표준 스퍼기어에서는 2.25배 모듈이 총 이가 된다. 따라서 총 이는 2.25m이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 레디얼 볼 베어링 번호 6200의 안지름은?

  1. 10 ㎜
  2. 12 ㎜
  3. 15 ㎜
  4. 17 ㎜
(정답률: 86%)
  • 레디얼 볼 베어링 번호 6200은 00으로 끝나는 번호 중 가장 작은 크기의 베어링입니다. 이 베어링의 안지름은 10mm입니다. 6은 베어링의 시리즈 번호를 나타내며, 2는 베어링의 형태를 나타냅니다. 따라서 6200의 안지름은 10mm입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 3줄 나사, 피치가 4㎜ 인 수나사를 1/10 회전시키면 축 방향으로 이동하는 거리는 몇 ㎜ 인가?

  1. 0.1
  2. 0.4
  3. 0.6
  4. 1.2
(정답률: 78%)
  • 한 번 회전할 때 나사가 이동하는 거리는 피치인 4mm 이다.
    1/10 회전하면 0.4mm 만큼 이동하게 되고, 이는 나사의 축 방향으로 이동하는 거리이다.
    하지만 3줄 나사는 나사의 피치가 3배 빠르기 때문에, 이동 거리도 3배 더 많아져서 1.2mm 가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 드릴링 머신 1대에 여러 개의 스핀들을 설치하고 1개의 구동축으로 유니버셜 조인트를 이용하여 여러 개의 드릴을 동시에 구동시키는 드릴링 머신은?

  1. 직접 드릴링 머신
  2. 레이디얼 드릴링 머신
  3. 다축 드릴링 머신
  4. 다두 드릴링 머신
(정답률: 63%)
  • 다축 드릴링 머신은 1대의 드릴링 머신에 여러 개의 스핀들을 설치하고, 1개의 구동축으로 유니버셜 조인트를 이용하여 여러 개의 드릴을 동시에 구동시킬 수 있는 머신입니다. 따라서 다수의 구멍을 동시에 뚫어야 하는 경우에 유용하게 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 마이크로미터의 구조에서 부품에 속하지 않는 것은?

  1. 앤빌
  2. 스핀들
  3. 슬리브
  4. 스크라이버
(정답률: 63%)
  • 마이크로미터의 구조에서 앤빌, 스핀들, 슬리브는 측정을 위한 부품으로 사용되지만, 스크라이버는 측정을 위한 부품이 아니라 측정 대상에 표시를 하기 위한 도구이기 때문에 부품에 속하지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 밀링 머신에서 직접 분할법으로 8등분을 하고자 한다. 직접 분한판에서 몇 구멍씩 이동시키면 되는가?

  1. 3구멍
  2. 5구멍
  3. 8구멍
  4. 12구멍
(정답률: 51%)
  • 8등분을 하기 위해서는 7개의 구분선이 필요하다. 따라서, 분할판에서 구멍을 이동시키면서 7개의 구분선을 만들어야 한다. 이때, 구분선을 만들기 위해서는 인접한 두 개의 구멍을 이동시켜야 한다. 즉, 7개의 구분선을 만들기 위해서는 14번의 구멍 이동이 필요하다. 이 중에서 첫 번째 구분선을 만들기 위해서는 2번의 구멍 이동이 필요하고, 두 번째 구분선을 만들기 위해서는 2번의 구멍 이동이 필요하다. 이와 같이 7개의 구분선을 만들기 위해서는 총 14번의 구멍 이동이 필요하며, 이 중에서 인접한 두 개의 구멍을 이동시키므로, 평균적으로 2번의 구멍 이동으로 1개의 구분선을 만들 수 있다. 따라서, 7개의 구분선을 만들기 위해서는 평균적으로 14번의 구멍 이동이 필요하며, 이를 8등분하는 경우에는 평균적으로 14/8 = 1.75번의 구멍 이동이 필요하다. 이때, 가장 가까운 정수로 반올림하여 구멍 이동 횟수를 결정하면, 2번의 구멍 이동으로는 구분선을 만들 수 없으므로, 3번의 구멍 이동이 필요하다. 따라서, 정답은 "3구멍"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 연삭 숫돌의 구성 3요소가 아닌 것은?

  1. 입자
  2. 결합제
  3. 절삭유
  4. 기공
(정답률: 77%)
  • 연삭 숫돌의 구성 요소는 입자, 결합제, 기공입니다. 절삭유는 연삭 작업 시에 사용되는 윤활유로, 연삭 숫돌의 구성 요소는 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 바이트의 인선과 자루가 같은 재질로 구성된 바이트는?

  1. 단체 바이트
  2. 클램프 바이트
  3. 팁 바이트
  4. 인서트 바이트
(정답률: 43%)
  • 단체 바이트는 인선과 자루가 같은 재질로 구성되어 있기 때문에 정답입니다. 다른 보기들은 인선과 자루가 다른 재질로 구성되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 금속으로 만든 작은 덩어리를 가공물 표면에 투사하여 피로강도를 증가시키기 위한 냉간 가공법은?

  1. 숏 피닝
  2. 액체호닝
  3. 수퍼피니싱
  4. 버핑
(정답률: 54%)
  • 숏 피닝은 작은 금속 덩어리를 가공물 표면에 투사하여 표면을 균일하게 처리하는 냉간 가공법입니다. 이 작은 금속 덩어리는 표면에 충돌하면서 작은 돌기를 형성하고, 이 돌기들이 표면을 더욱 균일하게 만들어주는 역할을 합니다. 따라서 피로강도를 증가시키는 효과가 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 내면 연삭 작업 시 가공물은 고정시키고 연삭숫돌이 회전운동 및 공전운동을 동시에 진행하는 연삭방법은?

  1. 유성형
  2. 보통형
  3. 센터리스형
  4. 만능형
(정답률: 36%)
  • 유성형 연삭방법은 연삭숫돌이 회전운동과 함께 공전운동을 동시에 하면서 가공물을 고정시키는 방법입니다. 이 방법은 가공물의 중심축과 연삭숫돌의 중심축이 일치하지 않아도 가공이 가능하며, 가공물의 형상에 따라 다양한 각도로 연삭이 가능합니다. 따라서 다양한 형상의 가공물을 처리할 수 있는 만능적인 연삭방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 선반으로 기어절삭용 밀링커터를 제작하려고 할 때 전면 여유각을 가공하기에 가장 적합한 작업은?

  1. 모방절삭(copying) 작업
  2. 릴리빙(relieving) 작업
  3. 널링(knurling) 작업
  4. 터렛(turret) 작업
(정답률: 45%)
  • 선반으로 기어절삭용 밀링커터를 제작할 때 전면 여유각을 가공하기에 가장 적합한 작업은 "릴리빙(relieving) 작업"입니다. 이는 기어절삭용 밀링커터의 전면에 여유각을 만들어주는 작업으로, 이 작업을 통해 기어절삭용 밀링커터가 원활하게 회전하며 가공 작업을 수행할 수 있게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 공구와 가공물의 상대운동이 웜과 웜기어의 관계로 기어를 절삭할 수 있는 공작기계는?

  1. 펠로스 기어 셰이퍼
  2. 마그 기어 셰이퍼
  3. 라이네케르 베벨기어 셰이퍼
  4. 기어 호빙 머신
(정답률: 54%)
  • 기어 호빙 머신은 웜과 웜기어의 관계로 기어를 절삭할 수 있는 공작기계입니다. 이는 웜과 웜기어가 서로 회전하면서 기어의 치형을 형성하고, 기어 호빙 머신의 회전 운동으로 기어를 절삭하여 정확한 치형을 만들어내기 때문입니다. 따라서 기어 호빙 머신이 공구와 가공물의 상대운동을 이용하여 기어를 제작할 수 있는 공작기계인 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 여러가지 종류의 공작기계에서 할 수 있는 가공을 1대의 기계에서 가능하도록 만든 것은?

  1. 단능 공작기계
  2. 만능 공작기계
  3. 전용 공작기계
  4. 표준 공작기계
(정답률: 82%)
  • 만능 공작기계는 여러 가지 종류의 가공 작업을 하나의 기계에서 가능하도록 만들어진 공작기계입니다. 이에 비해 단능 공작기계는 특정한 작업만을 수행할 수 있으며, 전용 공작기계는 특정 부품 또는 제품을 생산하기 위해 특별히 설계된 기계입니다. 표준 공작기계는 일반적으로 사용되는 기계로, 특정한 작업을 수행하기 위해 설계된 것이 아니라 일반적인 가공 작업을 수행할 수 있는 기계입니다. 따라서, 다양한 종류의 가공 작업을 하나의 기계에서 가능하도록 만든 만능 공작기계가 가장 적절한 답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계제도

26. 모양에 따른 선의 종류에 대한 설명으로 틀린 것은?

  1. 실선 : 연속적으로 이어진 선
  2. 파선 : 짧은 선을 일정한 간격으로 나열한 선
  3. 1점 쇄선 : 길고 짧은 2종류의 선을 번갈아 나열한 선
  4. 2점 쇄선 : 긴선 2개와 짧은 선 2개를 번갈아 나열한 선
(정답률: 75%)
  • 2점 쇄선은 긴선 2개와 짧은 선 2개를 번갈아 나열한 선이 아니라, 긴선과 짧은 선이 번갈아 나열된 선입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 기준 A에 평행하고 지정길이 100㎜에 대하여 0.01㎜의 공차값을 지정할 경우 표시방법으로 옳은 것은?

(정답률: 79%)
  • 정답은 ""입니다.

    이유는 다음과 같습니다.

    - ""은 공차값을 표시하지 않았습니다.
    - ""은 공차값을 표시하지 않았으며, 지정길이가 100㎜인 것도 표시하지 않았습니다.
    - ""은 공차값을 표시하지 않았으며, 지정길이가 100㎜인 것도 표시하지 않았습니다. 또한, 표시방법이 잘못되었습니다. 표시방법에서는 먼저 기준 A를 표시하고, 그 위에 지정길이를 표시한 후, 공차값을 표시해야 합니다.
    - ""은 기준 A와 지정길이 100㎜을 모두 표시하고, 공차값도 0.01㎜으로 표시하였습니다. 또한, 표시방법도 올바르게 표시하였습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 중 구상흑연 주철품 재질 기호는?

  1. SC 410
  2. GC 300
  3. GCD 400 - 18
  4. SF 490 A
(정답률: 45%)
  • 구상흑연 주철품은 일반적으로 JIS(일본 산업규격) 기호를 사용합니다. GCD는 일본 산업규격에서 구상흑연 주철품을 나타내는 기호이며, 400은 인장강도를 나타내는 숫자입니다. -18은 GCD 400의 성질을 나타내는 기호로, 여기서는 저온에서의 내성을 나타냅니다. 따라서 GCD 400 - 18은 구상흑연 주철품의 재질 기호로, 인장강도가 400이고 저온에서 내성이 뛰어난 것을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 중 치수기입의 원칙 설명으로 틀린 것은?

  1. 설계자의 특별한 요구사항을 치수와 함께 기입할 수 있다.
  2. 도면에 나타내는 치수는 특별히 명시하지 않는 한 도시한 대상물의 마무리 치수를 표시한다.
  3. 치수는 되도록이면 정면도, 측면도, 평면도에 분산하여 기입한다.
  4. 치수는 되도록이면 계산할 필요가 없도록 기입하고 중복되지 않게 기입한다.
(정답률: 82%)
  • "치수는 되도록이면 계산할 필요가 없도록 기입하고 중복되지 않게 기입한다."는 틀린 설명입니다. 치수는 계산이 가능하도록 명확하게 표시해야 하며, 중복되는 치수는 피하고 필요한 치수만 기입하여 도면을 깔끔하게 유지해야 합니다. 따라서 정답은 "치수는 되도록이면 정면도, 측면도, 평면도에 분산하여 기입한다."입니다. 이는 도면을 보는 사람이 한 번에 필요한 치수를 파악할 수 있도록 하기 위한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 그림과 같은 단면도(빗금친 부분)을 무엇이라 하는가?

  1. 회전 도시 단면도
  2. 부분 단면도
  3. 온 단면도
  4. 한쪽 단면도
(정답률: 65%)
  • 그림과 같은 단면도를 "회전 도시 단면도"라고 부릅니다. 이는 도시 전체가 회전하면서 보여지는 모습을 단면으로 나타낸 것이기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 반복도형의 피치를 잡은 기준이 되는 선은?

  1. 가는 실선
  2. 가는 파선
  3. 가는 1점 쇄선
  4. 가는 2점 쇄선
(정답률: 68%)
  • 반복도형의 피치를 잡을 때는 가로선과 세로선의 교차점에 가는 1점 쇄선을 그리고, 이를 기준으로 반복되는 도형을 그립니다. 이유는 가는 1점 쇄선은 가장 간단하면서도 명확한 기준선이기 때문입니다. 가는 실선이나 가는 파선은 너무 직선적이거나 불규칙하여 피치를 잡는 데에는 적합하지 않습니다. 가는 2점 쇄선은 너무 복잡하여 사용하기 어렵습니다. 따라서 가는 1점 쇄선이 가장 적합한 기준선이라고 할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 투상도의 표시 방법에서 보조 투상도에 관한 설명으로 옳은 것은?

  1. 복잡한 물체를 절단하여 나타낸 투상도
  2. 경사면부가 있는 물체의 경사면과 맞서는 위치에 그린 투상도
  3. 특정 부분의 도형이 작아서 그 부분만을 확대하여 그린 투상도
  4. 물체의 홈, 구멍 등 특정 부위만 도시한 투상도
(정답률: 67%)
  • 보조 투상도는 경사면부가 있는 물체의 경사면과 맞서는 위치에 그린 투상도입니다. 이는 해당 물체의 형태와 구조를 더욱 명확하게 파악할 수 있도록 도와줍니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음의 내용과 가장 관련이 있는 가공에 의한 커터의 줄무늬 방향 기호는?

  1. ⊥
  2. X
  3. M
  4. R
(정답률: 63%)
  • 이미지에서 보이는 가공 방향은 수직 방향이며, 이를 나타내는 기호는 ⊥입니다. 그러나 문제에서 요구하는 것은 "가장 관련이 있는" 기호이므로, 수직 방향과 수평 방향 중 어느 쪽이 더 관련성이 있는지를 고려해야 합니다. 이 경우, 이미지에서 보이는 물체의 형태와 특성을 고려할 때, 수평 방향이 더 관련성이 있습니다. 따라서, 수평 방향을 나타내는 기호 중에서도 물체의 형태와 가장 일치하는 R이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 중에서 '제거 가공을 허용하지 않는다'는 것을 지시하는 기호는?

(정답률: 87%)
  • 정답은 ""입니다. 이 기호는 "제거 가공을 허용하지 않는다"는 것을 나타냅니다. 이 기호는 제품이나 물건을 다른 것으로 바꾸거나 수정하는 것을 허용하지 않는 것을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 제3각법으로 투상한 그림과 같은 도면에서 누락된 평면도에 가장 적합한 것은?

(정답률: 63%)
  • 누락된 평면도는 물체의 높이를 보여주는 평면이므로, 물체의 높이를 가장 잘 보여주는 가 가장 적합하다. 다른 보기들은 물체의 높이를 제대로 보여주지 않거나, 물체의 형태를 왜곡시키는 경향이 있기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 다음은 3각법으로 정투상한 도면이다. 등각투상도로 맞는 것은 어느 것인가?

(정답률: 89%)
  • 정답은 ""입니다.

    이유는 등각투상에서는 각도가 보존되기 때문입니다. 즉, 원본 도형과 투상된 도형의 대응하는 각도는 모두 같습니다. 이 도면에서는 직각삼각형 ABC의 각도가 90도, 60도, 30도로 주어져 있습니다. 따라서 등각투상된 도형에서도 대응하는 각도가 모두 90도, 60도, 30도가 되어야 합니다. 이를 만족하는 보기는 ""입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 중 길이 및 허용 한계 기입을 잘못한 것은?

(정답률: 70%)
  • ""은 허용한계를 잘못 기입한 것입니다. 이유는 해당 이미지는 "잔액부족"을 나타내는 이미지인데, 허용한계가 0원 이하인 경우에만 나타나는 이미지이기 때문입니다. 따라서, 허용한계가 0원 이상인 경우에는 ""가 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 표제란에 기입할 사항으로 거리가 먼 것은?

  1. 도면 번호
  2. 도면 명칭
  3. 부품기호
  4. 투상법
(정답률: 52%)
  • 표제란은 해당 도면의 내용을 간략하게 요약하는 부분입니다. 이 중에서 거리가 먼 것은 "부품기호"입니다. 이유는 부품기호는 해당 도면에서 사용되는 부품들의 식별을 위한 기호로, 도면의 내용을 요약하는 것보다는 부품들의 식별을 위한 정보를 제공하기 때문입니다. 따라서 표제란에는 도면 번호, 도면 명칭, 그리고 투상법 등이 포함될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 도면에 나타난 그림의 크기가 치수와 비례하지 않을 때 표시하는 방법 중 틀린 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 치수 아래쪽에 굵은 실선을 긋는다.
  2. "비례하지 않음"으로 표시한다.
  3. NS로 기입한다.
  4. 치수를 ( ) 안에 넣는다.
(정답률: 66%)
  • "치수를 ( ) 안에 넣는다."는 올바른 방법이 아닙니다. 치수는 그림과 비례하지 않을 때 그림의 크기와 실제 크기를 파악하기 위해 필요한 정보이기 때문에, 치수를 그림 안에 넣어서는 안 됩니다. 올바른 방법은 "비례하지 않음"으로 표시하는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

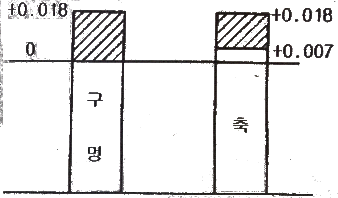

40. 다음 그림을 15H7-m6의 구멍과 축에 중간 끼워 맞춤을 나타낸 것으로 최대 죔새를 A, 최대 틈새를 B라 할 때 옳은 것은?

  1. A=0.018, B=0.011
  2. A=0.011, B=0.018
  3. A=0.018, B=0.025
  4. A=0.011, B=0.025
(정답률: 70%)
  • 최대 죔새는 구멍과 축의 가장 큰 차이인 0.15 - 0.07 - 2 × 0.006 = 0.018 이다. 최대 틈새는 구멍과 축의 가장 작은 차이인 0.15 - 0.07 - 2 × 0.006 - 0.006 = 0.011 이다. 따라서 정답은 "A=0.018, B=0.011" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. 단면의 표시와 단면도의 해칭에 관한 설명 중 틀린 것은?

  1. 일반적으로 단면부의 해칭은 생략하여 도시하고 특별한 경우는 예외로 한다.
  2. 인접한 부품의 단면은 해칭의 각도 또는 간격을 달리하여 구별할 수 있다.
  3. 해칭하는 부분에 글자 등을 기입하는 경우, 해칭을 중단할 수 있다.
  4. 해칭선의 각도는 일반적으로 주된 중심선에 대하여 45°로 하여 가는 실선으로 등간격으로 그린다.
(정답률: 54%)
  • "일반적으로 단면부의 해칭은 생략하여 도시하고 특별한 경우는 예외로 한다."가 틀린 것이 아니라 옳은 것입니다. 이유는 단면도는 제품의 구조와 형상을 이해하기 쉽게 표현하기 위한 것이기 때문에, 단면부의 해칭은 생략하여 도시하는 것이 일반적입니다. 해칭은 필요한 경우에만 사용하며, 인접한 부품의 단면을 구별하기 위해 각도나 간격을 달리하여 그릴 수 있습니다. 해칭하는 부분에 글자 등을 기입하는 경우에는 해칭을 중단할 수 있습니다. 해칭선의 각도는 일반적으로 주된 중심선에 대하여 45°로 하여 가는 실선으로 등간격으로 그립니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 제1각법과 제3각법의 설명 중 틀린 것은?

  1. 제1각법은 물체를 1상한에 놓고 정투상법으로 나타낸 것이다.
  2. 제1각법은 눈→투상면→물체의 순서로 나타낸다.
  3. 제3각법은 물체를 3상한에 놓고 정투상법으로 나타낸 것이다.
  4. 한 도면에 제1각법과 제3각법을 같이 사용해서는 안된다.
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 기하 공차의 기호와 공차의 명칭이 서로 맞는 것은?

  1. - : 진직도 공차
  2. ◎ : 위치도 공차
  3. ○ : 원통도 공차
  4. ∠ : 동심도 공차
(정답률: 74%)
  • 기호 "- : 진직도 공차"는 직선의 공차를 나타내며, "진직도"는 직선의 방향을 의미합니다. 따라서 기호와 명칭이 서로 맞는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. IT공차 등급에 대한 설명 중 틀린 것은?

  1. 공차등급은 IT기호 뒤에 등급을 표시하는 숫자를 붙여 사용한다.
  2. 공차역의 위치에 사용하는 알파벳은 모든 알파벳을 사용할 수 있다.
  3. 공차역의 위치는 구멍인 경우 알파벳 대문자, 축인 경우 알파벳 소문자를 사용한다.
  4. 공차등급은 IT01부터 IT18까지 20등급으로 구분한다.
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 컴퓨터 도면관리 시스템의 일반적인 장점을 잘못 설명한 것은?

  1. 여러가지 도면 및 파일의 통합관리체계를 구축 가능하다.
  2. 반영구적인 저장 매체로 유실 및 훼손의 염려가 없다.
  3. 도면의 질과 정확도를 향상시킬수 있다.
  4. 정전 시에도 도면 검색 및 작업을 할 수 있다.
(정답률: 83%)
  • 정전 시에는 전기가 공급되지 않기 때문에 컴퓨터나 서버 등 전기를 이용하는 기기들이 작동하지 않습니다. 따라서 컴퓨터 도면관리 시스템도 정전 시에는 작동하지 않으며, 도면 검색 및 작업도 불가능합니다. 따라서 "정전 시에도 도면 검색 및 작업을 할 수 있다."는 잘못된 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 일반적으로 스퍼 기어의 요목표에 기입하는 사항이 아닌 것은?

  1. 치형
  2. 잇수
  3. 피치원 지름
  4. 비틀림 각
(정답률: 64%)
  • 스퍼 기어의 요목표에는 일반적으로 치형, 잇수, 피치원 지름이 포함되지만, 비틀림 각은 포함되지 않는다. 이는 스퍼 기어의 비틀림 각은 일반적으로 매우 작기 때문에 무시할 수 있기 때문이다. 따라서, 비틀림 각은 스퍼 기어의 요목표에 기입하지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 볼 베어링 6203 ZZ에서 ZZ는 무엇을 나타내는가?

  1. 실드 기호
  2. 내부 틈새 기호
  3. 등급 기호
  4. 안지름 기호
(정답률: 65%)
  • ZZ는 볼 베어링에 사용되는 "실드 기호"를 나타냅니다. 이 기호는 베어링의 외부에 위치한 덮개 형태의 부품으로, 베어링 내부를 먼지나 물 등의 외부 요인으로부터 보호해줍니다. 따라서 ZZ 기호가 있는 볼 베어링은 내부에 먼지나 물이 침투하는 것을 방지하여 베어링의 수명을 연장시키는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 중 관의 결합방식 표시방법에서 유니언식을 나타내는 것은?

(정답률: 80%)
  • 유니언식은 두 개 이상의 관을 합쳐서 하나의 관으로 만드는 방식입니다. 따라서 ""가 유니언식을 나타내는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 나사용 구멍이 없고 양쪽 둥근 형 평행 키의 호칭으로 옳은 것은?

  1. P-A 25 x 90
  2. TG 20 x 12 x 70
  3. WA 23 x 16
  4. T-C 22 x 12 x 60
(정답률: 55%)
  • 정답은 "P-A 25 x 90"입니다.

    이유는 다음과 같습니다.

    - "P-A"는 호칭 중에서도 가장 일반적인 형태이며, 나사 구멍이 없고 둥근 형태의 평행 키를 가지고 있습니다.
    - "25 x 90"은 각각 폭과 높이를 나타내며, 이 경우에는 폭이 25mm, 높이가 90mm인 것을 의미합니다.

    따라서, "P-A 25 x 90"은 나사 구멍이 없고 양쪽 둥근 형 평행 키의 크기가 25mm x 90mm인 것을 나타내는 호칭입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 중 축의 도시방법에 대한 설명으로 틀린 것은?

  1. 축은 길이 방향으로 절단하여 단면 도시하지 않는다.
  2. 긴 축은 중간 부분을 생략해서 그릴 수 있다.
  3. 축에 널링을 도시할 때 빗줄인 경우는 축선에 대하여 45°로 엇갈리게 그린다.
  4. 축은 일반적으로 중심선을 수평 방향으로 놓고 그린다.
(정답률: 65%)
  • "축에 널링을 도시할 때 빗줄인 경우는 축선에 대하여 45°로 엇갈리게 그린다."가 틀린 설명입니다. 축에 널링을 도시할 때 빗줄인 경우는 축선에 대하여 90°로 엇갈리게 그립니다. 이는 널링의 빗줄이 축선과 수직이 되도록 하기 위함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 기어의 제도방법 중 틀린 것은?

  1. 축 방향에서 본 이끝원은 굵은 실선으로 표시한다.
  2. 축 방향에서 본 피치원은 가는 1점 쇄선으로 표시한다.
  3. 서로 물려 있는 한 쌍의 기어에서 맞물림부의 이끝원은 가는 실선으로 표시한다.
  4. 베벨 기어 및 웜 휠의 축 방향에서 본 그림에서 이뿌리원은 생략하는 것이 보통이다.
(정답률: 53%)
  • 서로 물려 있는 한 쌍의 기어에서 맞물림부의 이끝원은 가는 실선으로 표시하는 것이 틀린 것은 아닙니다. 이는 올바른 제도방법 중 하나입니다. 이유는 맞물림부의 이끝원은 서로 맞닿아 돌아가기 때문에, 이를 표시함으로써 두 기어가 어떻게 맞물리는지 쉽게 이해할 수 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 벨트 풀리의 도시방법 설명으로 틀린 것은?

  1. 모양이 대칭형인 벨트 풀리는 그 일부분만을 도시할 수 있다.
  2. 암은 길이 방향으로 절단하여 그 단면을 도시할 수 있다.
  3. 암은 단면형은 도형의 안이나 밖에 회전 단면을 도시할 수 있다.
  4. 벨트 풀리의 홈 부분 치수는 해당하는 형별, 호칭지름에 따라 결정된다.
(정답률: 71%)
  • 정답은 "암은 길이 방향으로 절단하여 그 단면을 도시할 수 있다."가 아닙니다.

    벨트 풀리의 암은 길이 방향으로 절단하여 그 단면을 도시할 수 없습니다. 암은 단면형은 도형의 안이나 밖에 회전 단면을 도시할 수 있습니다. 벨트 풀리의 홈 부분 치수는 해당하는 형별, 호칭지름에 따라 결정됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 좌 2줄 M50x3-6H는 나사 표시방법의 보기이다. 리드는 몇 ㎜인가?

  1. 3
  2. 6
  3. 9
  4. 12
(정답률: 63%)
  • M50x3-6H에서 "6H"는 나사의 리드를 나타내는 것이다. "6H"는 6mm의 리드를 가진 나사를 의미한다. 따라서 정답은 "6"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음은 단속필릿 용접부의 주요 치수를 나타낸 기호이다. 기호에 대한 설명으로 틀린 것은?

  1. a : 목 두께
  2. n : 용접부의 개수
  3. l : 목 길이
  4. e : 인접한 용접부간의 간격
(정답률: 50%)
  • 주어진 그림에서 l은 용접부의 길이를 나타내는 것으로, 목 길이를 나타내는 것이 아닙니다. 따라서 "l : 목 길이"는 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 스프링 제도에 대한 설명으로 맞는 것은?

  1. 오른쪽 감기로 도시할 때는 "감긴 방향 오른쪽" 이라고 반드시 명시해야 한다.
  2. 하중이 걸린 상태에서 그리는 것을 원칙으로 한다.
  3. 하중과 높이 및 처짐과의 관계는 선도 또는 요목표에 나타낸다.
  4. 스프링의 종류와 모양만을 도시할 때에는 재료의 중심 선만을 가는 실선으로 그린다.
(정답률: 58%)
  • 스프링 제도에서 하중과 높이 및 처짐과의 관계는 선도 또는 요목표에 나타내는 것은 스프링의 안정성과 성능을 보장하기 위해서입니다. 선도나 요목표를 따르지 않으면 스프링이 제대로 작동하지 않을 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 중 육각볼트의 호칭이다. ③이 의미하는 것은?

  1. 강도
  2. 부품등급
  3. 종류
  4. 규격번호
(정답률: 62%)
  • ③은 "부품등급"을 의미합니다. 육각볼트는 강도, 종류, 규격번호 등 다양한 요소로 구분될 수 있지만, 이 문제에서는 부품의 등급을 묻고 있습니다. 부품등급은 해당 부품의 품질과 성능을 나타내는 중요한 요소 중 하나이며, 육각볼트의 경우에도 부품등급에 따라 사용 용도와 특성이 달라질 수 있습니다. 따라서, 육각볼트의 호칭에서는 부품등급이 중요한 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 3차원 물체의 외부 형상뿐만 아니라 중량, 무게중심, 관성모멘트 등의 물리적 성질도 제공할 수 있는 형상 모델링은?

  1. 와이어 프레임 모델링
  2. 서피스 모델링
  3. 솔리드 모델링
  4. 곡면 모델링
(정답률: 76%)
  • 솔리드 모델링은 3차원 물체를 고체로 모델링하여 물리적 성질을 제공할 수 있기 때문입니다. 와이어 프레임 모델링은 단순히 선분으로만 물체를 표현하므로 물리적 성질을 제공할 수 없습니다. 서피스 모델링은 물체의 표면만 모델링하므로 중량이나 무게중심 등의 물리적 성질을 제공할 수 없습니다. 곡면 모델링은 곡면을 이용하여 물체를 모델링하므로 일부 물리적 성질을 제공할 수는 있지만, 솔리드 모델링보다는 제한적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 중앙처리장치(CPU)와 주기억장치 사이에서 원활한 정보의 교환을 위하여 주기억장치의 정보를 일시적으로 저장하는 고속 기억장치는?

  1. floopy disk
  2. CD-ROM
  3. cache memory
  4. coprocessor
(정답률: 82%)
  • 주기억장치와 CPU 사이의 속도 차이를 해결하기 위해, CPU가 자주 사용하는 데이터를 미리 저장해두는 고속 기억장치가 필요합니다. 이를 위해 사용되는 것이 바로 캐시 메모리(cache memory)입니다. 따라서 정답은 cache memory입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

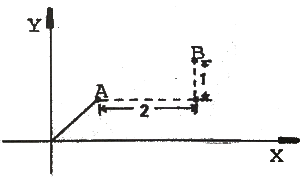

59. 그림과 같이 위치를 알 수 없는 점 A에서 점 B로 이동하려고 한다. 어느 좌표계를 사용해야 하는가?

  1. 상대 좌표
  2. 절대 좌표
  3. 절대 극 좌표
  4. 원통 좌표
(정답률: 79%)
  • 위치를 알 수 없는 점 A에서 점 B로 이동하려면, A와 B의 위치를 기준으로 좌표를 설정해야 합니다. 그러나 그림에서는 어떤 좌표계도 제시되지 않았기 때문에, 상대 좌표를 사용해야 합니다. 상대 좌표는 기준점으로부터의 상대적인 위치를 나타내는 좌표계로, 이 경우에는 A를 기준점으로 삼아 B의 위치를 나타낼 수 있습니다. 따라서 정답은 "상대 좌표"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. CAD 시스템의 입력장치에 해당하지 않는 것은?

  1. 키보드(keyboard)
  2. 마우스(mouse)
  3. 디스플레이(display)
  4. 라이트 펜(light pen)
(정답률: 88%)
  • 디스플레이는 CAD 시스템의 출력장치에 해당하며, 그림이나 모델링 결과물을 시각적으로 보여주는 역할을 합니다. 따라서 입력장치에 해당하는 것은 키보드, 마우스, 라이트 펜입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
