전산응용기계제도기능사 필기 기출문제복원 (2014-01-26)

전산응용기계제도기능사 2014-01-26 필기 기출문제 해설

이 페이지는 전산응용기계제도기능사 2014-01-26 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

전산응용기계제도기능사
(2014-01-26 기출문제)

목록

1과목: 기계재료 및 요소

1. 공구의 합금강을 담금질 및 뜨임처리하여 개선되는 재질의 특성이 아닌 것은?

  1. 조직의 균질화
  2. 경도 조절
  3. 가공성 향상
  4. 취성 증가
(정답률: 79%)
  • 담금질을 통해 경도와 강도를 높이고, 이후 뜨임처리를 통해 인성을 부여함으로써 재료의 취성을 감소시켜 파손을 방지합니다.

    오답 노트
    취성 증가: 뜨임처리는 취성을 감소시키는 공정입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 금속재료를 고온에서 오랜 시간 외력을 걸어놓으면 시간의 경과에 따라 서서히 그 변형이 증가하는 현상은?

  1. 크리프
  2. 스트레스
  3. 스트레인
  4. 템퍼링
(정답률: 62%)
  • 금속 재료에 고온 상태에서 장시간 외력을 가했을 때, 시간이 지남에 따라 변형이 서서히 증가하는 현상을 크리프라고 합니다.

    오답 노트
    스트레인: 외력에 의한 변형 정도
    템퍼링: 강도를 조절하는 열처리의 일종
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 절삭공구류에서 초경 합금의 특성이 아닌 것은?

  1. 경도가 높다
  2. 마모성이 좋다.
  3. 압축 강도가 높다.
  4. 고온 경도가 양호하다
(정답률: 64%)
  • 절삭공구로 사용되는 초경합금은 공구가 쉽게 닳지 않아야 하므로 마모성이 좋은 것이 아니라, 마모에 견디는 성질인 내마모성이 뛰어나야 합니다.
    핵심 특성
    경도 및 압축 강도가 높고, 고온 경도가 양호하여 고온 변형에 강하며 내마모성과 내부식성이 우수합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 황동의 연신율이 가장 클 때 아연(Zn)의 함유량은 몇 % 정도인가?

  1. 30
  2. 40
  3. 50
  4. 60
(정답률: 60%)
  • 황동(구리+아연) 중 아연 함유량이 $30\%$인 7:3 황동이 연신율이 가장 크며, 상온 전성이 좋아 압연, 드로잉 가공에 적합합니다.

    오답 노트
    아연 $40\%$: 6:4 황동으로 강도가 최대가 되는 특성을 가짐
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 구상 흑연주철을 조직에 따라 분류했을 때 이에 해당하지 않는 것은?

  1. 마르텐자이트 형
  2. 페라이트 형
  3. 펄라이트 형
  4. 시멘타이트 형
(정답률: 50%)
  • 구상 흑연주철의 조직은 주조 상태에 따라 시멘타이트 형, 펄라이트 형, 페라이트 형으로 분류됩니다.

    오답 노트
    마르텐자이트 형: 구상 흑연주철의 일반적인 조직 분류에 해당하지 않음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 주철의 장점이 아닌 것은?

  1. 압축 강도가 작다.
  2. 절삭 가공이 쉽다.
  3. 주조성이 우수하다.
  4. 마찰 저항이 우수하다.
(정답률: 65%)
  • 주철은 내마멸성과 절삭 성능이 좋으며, 특히 압축 강도가 우수한 것이 특징입니다.

    오답 노트
    절삭 가공이 쉽다: 주철의 장점
    주조성이 우수하다: 주철의 장점
    마찰 저항이 우수하다: 주철의 장점
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 합금의 종류 중 고용융점 합금에 해당하는 것은?

  1. 티탄 합금
  2. 텅스텐 합금
  3. 마그네슘 합금
  4. 알루미늄 합금
(정답률: 69%)
  • 고용융점 합금은 텅스텐(W)이나 몰리브덴(Mo)과 같이 녹는점이 매우 높은 금속을 함유한 합금을 말합니다. 특히 텅스텐은 금속 중 융점이 가장 높은 원소 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 중 구름 베어링의 특성이 아닌 것은?

  1. 감쇠력이 작아 충격 흡수력이 작다.
  2. 축심의 변동이 작다.
  3. 표준형 양산품으로 호환성이 높다.
  4. 일반적으로 소음이 작다.
(정답률: 63%)
  • 구름 베어링은 전동체(볼, 롤러)가 회전하며 지지하므로 마찰 소음이 발생한다는 단점이 있습니다.

    오답 노트
    감쇠력/충격 흡수력: 구름 베어링은 강성이 커서 충격 흡수력이 작음
    축심 변동: 유체 윤활 방식보다 축심 변동이 작음
    호환성: 표준 규격품으로 생산되어 호환성이 매우 높음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 지름이 50mm 축에 10mm인 성크 키를 설치했을 때, 일반적으로 전단하중만을 받을 경우 키가 파손되지 않으려면 키의 길이는 몇 mm인가?

  1. 25mm
  2. 75mm
  3. 150mm
  4. 200mm
(정답률: 52%)
  • 성크 키가 전단하중만을 받을 때, 파손을 방지하기 위한 일반적인 키의 길이는 축 지름의 $1.5$배로 설계합니다.
    ① [기본 공식] $L = d \times 1.5$
    ② [숫자 대입] $L = 50 \times 1.5$
    ③ [최종 결과] $L = 75$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 인장응력을 구하는 식으로 옳은 것은?(단, A는 단면적, W는 인장하중이다.)

  1. A x W
  2. A + W
  3. A/W
  4. W/A
(정답률: 72%)
  • 인장응력은 재료에 가해진 인장하중을 그 하중이 작용하는 단면적으로 나눈 값입니다.
    ① [기본 공식] $\sigma = \frac{W}{A}$ 인장응력 = 인장하중 / 단면적
    ② [숫자 대입] $\sigma = \frac{W}{A}$
    ③ [최종 결과] $\sigma = \frac{W}{A}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계가공법 및 안전관리

11. 롤링 베어링의 내륜이 고정되는 곳은?

  1. 저널
  2. 하우징
  3. 궤도면
  4. 리테이너
(정답률: 52%)
  • 저널은 베어링에 의해 둘러싸인 축의 일부분을 의미하며, 롤링 베어링의 내륜은 이 저널(축)에 고정되어 함께 회전하거나 지지됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 기계재료의 단단한 정도를 측정하는 가장 적합한 시험법은?

  1. 경도시험
  2. 수축시험
  3. 파괴시험
  4. 굽힘시험
(정답률: 83%)
  • 재료의 단단한 정도를 측정하는 시험을 경도시험이라고 하며, 대표적으로 브리넬, 로크웰, 비커스, 쇼어 경도 시험법 등이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 자동차의 스티어링 장치, 수치제어 공작기계의 공구대, 이송장치 등에 사용되는 나사는?

  1. 둥근나사
  2. 볼나사
  3. 유니파이나사
  4. 미터나사
(정답률: 56%)
  • 볼나사는 마찰이 매우 적고 백래시가 거의 없어 정밀한 이송이 가능하므로, 자동차의 스티어링 장치나 수치제어 공작기계의 공구대 및 이송장치에 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 모듈 5, 잇수가 40인 표준 평기어의 이끝원 지름은 몇 mm인가?

  1. 200mm
  2. 210mm
  3. 220mm
  4. 240mm
(정답률: 58%)
  • 표준 평기어의 이끝원 지름은 피치원 지름에 모듈의 2배를 더하여 계산합니다.
    ① [기본 공식] $D_a = m \times z + 2m$
    ② [숫자 대입] $D_a = 5 \times 40 + 2 \times 5$
    ③ [최종 결과] $D_a = 210$
    따라서 이끝원 지름은 $210\text{mm}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 두 축이 평행하고 거리가 아주 가까울 때 각 속도의 변동없이 토크를 전달할 경우 사용되는 커플링은?

  1. 고정 커플링(fixed coupling)
  2. 플랙시블 커플링(flexible coupling)
  3. 올덤 커플링(Oldham's coupling)
  4. 유니버설 커플링(universal coupling)
(정답률: 55%)
  • 두 축이 평행하지만 중심선이 약간 어긋나 있을 때, 각속도의 변동 없이 토크를 전달하기 위해 사용되는 것이 올덤 커플링입니다.

    오답 노트
    고정 커플링: 두 축이 동일선상에 있을 때 사용
    플랙시블 커플링: 두 축이 정확한 일직선상에 있지 않을 때 사용
    유니버설 커플링: 두 축이 서로 교차하는 경우 사용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음 중 테이블이 일정한 각도로 선회할 수 있는 구조로 기어 등 복잡한 제품을 가공할 수 있는 것은?

  1. 플레인 밀링 머신(plain milling machine)
  2. 만능 밀링 머신(universal milling machine)
  3. 생산형 밀링 머신(production milling machine)
  4. 플라노 밀러(plano miller)
(정답률: 78%)
  • 만능 밀링 머신(universal milling machine)은 테이블을 수평면 내에서 일정 각도로 선회시킬 수 있는 구조를 갖추고 있어, 헬리컬 기어나 나선 홈과 같은 복잡한 제품 가공이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 선반가공에서 회전수를 구하는 공식이 N = 1000V/πD라 할 때 이 공식의 표기가 틀린 것은?

  1. N = 회전수(r/min = rpm)
  2. π = 원주율
  3. D = 공작물의 반지름(mm)
  4. V = 절삭속도(m/min)
(정답률: 77%)
  • 선반 가공의 회전수 공식에서 $D$는 공작물의 반지름이 아니라 직경(지름)을 의미합니다.
    $$N = \frac{1000V}{\pi D}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 드릴링 머신에서 볼트나 너트를 체결하기 곤란한 표면을 평탄하게 가공하여 체결이 잘되도록 하는 것은?

  1. 리밍
  2. 태핑
  3. 카운터 싱킹
  4. 스폿 페이싱
(정답률: 52%)
  • 스폿 페이싱은 볼트나 너트가 체결되는 표면을 평탄하게 깎아내어 조임이 확실하게 이루어지도록 자리를 만드는 가공법입니다.

    오답 노트
    카운터 싱킹: 나사 머리를 묻히게 하기 위해 원뿔 모양으로 가공하는 방법
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 일반적인 연삭숫돌 검사 방법의 종류가 아닌 것은?

  1. 초음파 검사
  2. 음향 검사
  3. 회전 검사
  4. 균형 검사
(정답률: 46%)
  • 일반적인 연삭숫돌의 검사 방법에는 음향 검사, 회전 검사, 균형 검사가 있으며, 초음파 검사는 이에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 윤활제의 급유 방법이 아닌 것은?

  1. 핸드 급유법
  2. 적하 급유법
  3. 냉각 급유법
  4. 분무 급유법
(정답률: 60%)
  • 윤활제의 급유 방법에는 핸드 급유법, 적하 급유법, 분무 급유법, 그리스 급유법 등이 있습니다. 냉각 급유법은 일반적인 윤활제 급유 방법의 분류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 절삭공구에서 구성인선의 발생순서로 맞는 것은?

  1. 발생 → 성장 → 탈락 → 분열
  2. 성장 → 발생 → 탈락 → 분열
  3. 발생 → 성장 → 분열 → 탈락
  4. 성장 → 탈락 → 발생 → 분열
(정답률: 75%)
  • 구성인선은 절삭열에 의한 고온, 고압으로 칩의 일부가 공구 날 끝에 융착되어 발생하며, 발생 $\rightarrow$ 성장 $\rightarrow$ 분열 $\rightarrow$ 탈락의 순서로 진행됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 [그림]과 같은 테이퍼를 선반에서 가공하려고 한다. 심압대를 편위시켜 가공하려면 심압대를 몇 mm 이동시켜야 하는가?(단. 단위는 mm 이다.)

  1. 5
  2. 6
  3. 8
  4. 10
(정답률: 47%)
  • 선반에서 심압대를 편위시켜 테이퍼를 가공할 때, 전체 길이와 테이퍼 구간의 길이를 고려하여 편위량을 계산합니다.
    ① [기본 공식]
    $$e = \frac{L(D-d)}{2l}$$
    ② [숫자 대입]
    $$e = \frac{500(44-40)}{2 \times (500-300)}$$
    ③ [최종 결과]
    $$e = 5$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 기어절삭기로 가공된 기어의 면을 매끄럽고 정밀하게 다음질하기 위해 홈붙이날을 가진 커터로 다듬는 가공방법은?

  1. 호빙
  2. 호닝
  3. 기어셰이빙
  4. 래핑
(정답률: 69%)
  • 기어셰이빙은 홈붙이날을 가진 커터를 사용하여 기어절삭기로 가공된 기어의 면을 매끄럽고 정밀하게 다듬는 가공방법입니다.

    오답 노트
    호빙: 호브형 펀치로 하형을 만드는 방법
    호닝: 숫돌로 가볍게 문질러 정밀다듬질하는 방법
    래핑: 랩과 랩제를 사용하여 다듬질하는 정밀가공법
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 공구 연삭기의 종류에 해당되지 않는 것은?

  1. 드릴 연삭기
  2. 바이트 연삭기
  3. 초경공구 연삭기
  4. 기어 연삭기
(정답률: 56%)
  • 공구 연삭기는 드릴, 바이트, 초경공구 등 절삭용 공구를 연삭하는 기계입니다. 기어 연삭기는 공구가 아닌 기어라는 부품 자체를 가공하는 기계이므로 공구 연삭기의 종류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 다음 중 가공물을 양극으로 전해핵에 담그고 전기저항이 적은 구리, 아연을 음극으로 하여 전류를 흘려서 전기에 의한 용해작용을 이용하여 가공하는 가공법은?

  1. 전해연마
  2. 전해연삭
  3. 전해가공
  4. 전주가공
(정답률: 53%)
  • 전해연마는 가공물을 양극으로, 구리나 아연 등을 음극으로 하여 전해액 속에서 전기분해를 일으키는 방법입니다. 이때 표면의 미세한 돌출부가 선택적으로 용해되는 원리를 이용하여 표면을 매끄럽게 연마합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계제도

26. 기하공차의 종류 중 적용하는 형체가 관련 형체에 속하지 않는 것은?

  1. 자세 공차
  2. 모양 공차
  3. 위치 공차
  4. 흔들림 공차
(정답률: 46%)
  • 관련 형체란 데이텀(기준)이 있어야 정의될 수 있는 공차를 의미합니다. 모양 공차는 데이텀 없이 단독으로 형체의 모양만을 규제하므로 관련 형체에 속하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

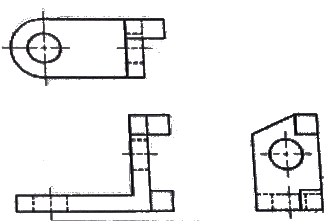

27. 다음은 제3각법으로 그린 정투상도이다. 입체도로 옳은 것은?

(정답률: 86%)
  • 제3각법 정투상도 를 분석하면, 정면도에서 L자형 구조와 돌출부가 확인되며 평면도와 측면도의 형상을 종합했을 때 입체도 가 일치합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 중 '가는 선 : 굵은 선 : 아주 굵은 선' 굵기의 비율이 옳은 것은?

  1. 1 : 2 : 4
  2. 1 : 3 : 4
  3. 1 : 3 : 6
  4. 1 : 4 : 8
(정답률: 77%)
  • 도면에서 사용하는 선의 굵기 비율은 표준 규격에 따라 정해져 있으며, 가는 선 : 굵은 선 : 아주 굵은 선의 비율은 $1 : 2 : 4$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 모양공차를 표기할 때 그림과 같은 공차 기입 틀에 기입하는 내용은?

  1. A : 공차값, B : 공차의 종류 기호
  2. A : 공차의 종류 기호, B : 테이텀 문자기호
  3. A : 데이텀 문자기호, B : 공차값
  4. A : 공차의 종류 기호, B : 공차값
(정답률: 59%)
  • 모양공차는 단독 형체에 적용되므로 기준이 되는 데이텀이 필요 없습니다. 따라서 공차 기입 틀 에서 A에는 공차의 종류 기호를, B에는 공차값을 기입합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 도면에 사용한 선의 용도 중 특수한 가공을 하는 부분 등 특별한 요구 사항을 적용할 범위를 표시하는데 쓰이는 선은?

  1. 가는 1점 쇄선
  2. 가는 2점 쇄선
  3. 굵은 1점 쇄선
  4. 굵은 2점 쇄선
(정답률: 70%)
  • 특수한 가공을 하는 부분이나 특별한 요구 사항을 적용할 범위를 표시하는 선은 굵은 1점 쇄선(특수 지정선)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 선의 종류에 따른 용도의 설명으로 틀린 것은?

  1. 굵은 실선 - 외형선으로 사용한다.
  2. 가는 실선 : 치수선으로 사용한다.
  3. 파선 : 숨은선으로 사용한다.
  4. 굵은 1점 쇄선 - 단면의 무게 중심선으로 사용한다.
(정답률: 68%)
  • 굵은 1점 쇄선은 특수한 가공 범위 등을 나타내는 특수 지정선으로 사용됩니다.

    오답 노트
    단면의 무게 중심선: 가는 2점 쇄선으로 표시함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 좌우 또는 상하가 대칭인 물체의 1/4을 잘라내고 중심섬을 기준으로 외형도와 내부 단면도를 나타내는 단면의 도시 방법은?

  1. 한쪽 단면도
  2. 부분 단면도
  3. 회전 단면도
  4. 온 단면도
(정답률: 72%)
  • 대칭인 물체의 일부(1/4 등)를 잘라내어 한쪽에는 외형을, 다른 쪽에는 내부 단면을 동시에 나타내는 방법이 한쪽 단면도입니다.

    오답 노트
    부분 단면도: 필요한 일부분만 단면함
    회전 단면도: 대상 부분을 회전시켜 단면함
    온 단면도: 물체 전체를 단면함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 투상도의 선택방법에 대한 설명으로 틀린 것은?

  1. 조립도 등 주로 기능을 나타내는 도면에서는 대상물을 사용하는 상태로 놓고 그린다.
  2. 부품을 가공하기 위한 도면에서는 가공 공정에서 대상 물이 놓인 상태로 그린다.
  3. 주 투상도에서는 대상물의 모양이나 기능을 가장 뚜렷하게 나타내는 면을 그린다.
  4. 주 투상도를 보충하는 다른 투상도는 명확하게 이해를 위해 되도록 많이 그린다.
(정답률: 80%)
  • 투상도는 대상물의 모양과 기능을 가장 쉽고 명확하게 전달하는 것이 목적입니다. 따라서 주 투상도를 보충하는 다른 투상도는 무조건 많이 그리는 것이 아니라, 이해에 필요한 최소한의 도면만을 효율적으로 그려야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 그림과 같은 지시 기호에서 "b"에 들어갈 지시 사항으로 옳은 것은?

  1. 가공 방법
  2. 표면 파상도
  3. 줄무늬 방향 기호
  4. 컷오프값ㆍ평가길이
(정답률: 67%)
  • 표면 거칠기 지시 기호에서 b 위치는 해당 표면을 어떻게 처리할 것인지 나타내는 가공 방법을 기입하는 곳입니다.


    오답 노트
    표면 거칠기값 : a 위치
    컷오프값·평가길이 : c 위치
    줄무늬 방향 기호 : d 위치
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 치수 보조 기호에 관한 내용으로 틀린 것은?

  1. C : 45°의 모떼기
  2. D : 판의 두께
  3. □ : 정사각형 변의 길이
  4. : 원호의 길이
(정답률: 77%)
  • 판의 두께를 나타내는 치수 보조 기호는 D가 아니라 t를 사용합니다.

    오답 노트
    C : 45° 모떼기 맞음
    □ : 정사각형 변의 길이 맞음
    : 원호의 길이 맞음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 기준치수가 30, 최대허용치수가 29.9, 최소허용치수가 29.8일 때 아래치수허용차는?

  1. -0.1
  2. -0.2
  3. +0.1
  4. +0.2
(정답률: 70%)
  • 아래치수허용차는 최소 허용 치수에서 기준 치수를 뺀 값으로 계산합니다.
    ① [기본 공식] $L = Min - Ref$
    ② [숫자 대입] $L = 29.8 - 30$
    ③ [최종 결과] $L = -0.2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 최대 허용 치수와 최소 허용 치수의 차를 무엇이라고 하는가?

  1. 치수 공차
  2. 끼워맞춤
  3. 실치수
  4. 기준선
(정답률: 84%)
  • 치수 공차란 부품의 가공 시 발생하는 오차를 허용하기 위해 설정한 최대 허용 치수와 최소 허용 치수의 차이를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 투상법의 종류 중 정투상법에 속하는 것은?

  1. 등각투상법
  2. 제3각법
  3. 사투상법
  4. 투시도법
(정답률: 75%)
  • 정투상법은 물체를 정면, 평면, 측면 등 직각 방향에서 투영하여 그리는 방법으로, 대표적으로 제1각법과 제3각법이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 가공 방법에 대한 기호가 잘못 짝지어진 것은?

  1. 용접 : W
  2. 단조 : F
  3. 압연 : E
  4. 전조 : RL
(정답률: 46%)
  • 압연의 기호는 Rolling의 앞 글자를 딴 $R$을 사용합니다. $E$는 Extrusion의 약자로 압출 가공을 의미하므로 잘못 짝지어진 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 도면을 마이크로 필름에 촬영하거나 복사할 때의 편의를 위하여 도면의 위치결정에 편리하도록 도면에 표시하는 양식은?

  1. 재단 마크
  2. 중심 마크
  3. 도면의 구역
  4. 방향 마크
(정답률: 77%)
  • 마이크로필름 촬영이나 복사 시 도면의 위치를 결정하기 위해 표시하는 양식은 중심 마크입니다.

    오답 노트
    재단 마크: 복사한 도면을 자를 때 사용
    도면의 구역: 도면 내 위치 식별을 위한 구획
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. 다음 중 알루미늄 합금주물의 재료 표시 기호는?

  1. ALBrC1
  2. ALDC1
  3. AC1A
  4. PBC2
(정답률: 42%)
  • 주물용 알루미늄 합금의 재료 표시 기호는 $AC$를 사용하므로 $AC1A$가 정답입니다.

    오답 노트
    ALDC1: 알루미늄 합금 다이캐스팅
    PBC2: 인청동주물
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 지름과 반지름의 표시방법에 대한 설명 중 틀린 것은?

  1. 원 지름의 기호는 ø로 나타낸다.
  2. 원 반지름의 기호는 R 로 나타낸다.
  3. 구의 지름은 치수를 기입할 때는 Gø를 쓴다.
  4. 구의 반지름은 치수를 기입할 때는 SR을 쓴다.
(정답률: 85%)
  • 원 지름은 $\phi$, 반지름은 $R$로 표시하며, 구의 지름은 $S\phi$를 사용합니다. 따라서 구의 지름을 $G\phi$로 쓴다는 설명은 틀린 표현입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 입체도에서 화살표 방향이 정면일 경우 정투상도의 평면도로 옳은 것은?

(정답률: 86%)
  • 제시된 입체도 에서 화살표 방향을 정면으로 보았을 때, 위에서 아래로 내려다본 평면도는 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 끼워맞춤의 표시 방법을 설명한 것 중 틀린 것은?

  1. ø20H7 : 지름이 20인 구멍으로 7등급의 IT공차를 가짐
  2. ø20h6 : 지름이 20인 축으로 6등급의 IT 공차를 가짐
  3. ø20H7/g6 : 지름이 20인 H7 구멍과 g6 축이 헐거운 끼워맞춤으로 결합되어 있음을 나타냄
  4. ø20H7/f6 : 지름이 20인 H7 구멍과 f6 축이 중간 끼워맞춤으로 결함되어 있음을 나타냄
(정답률: 65%)
  • 끼워맞춤 공차 표시법에 대한 문제입니다. $\phi 20H7/f6$에서 $f6$ 축은 구멍보다 항상 작게 설계되는 헐거운 끼워맞춤에 해당합니다.

    오답 노트
    대문자(H): 구멍 공차
    소문자(g, f): 축 공차
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 도면이 구비하여야 할 기본 요건이 아닌 것은?

  1. 보는 사람이 이해하기 쉬운 도면
  2. 그린 사람이 임의로 그린 도면
  3. 표면정도, 재질, 가공 방법 등의 정보성을 포함한 도면
  4. 대상물의 크기, 모양, 자세, 위치 등의 정보성을 포함한 도면
(정답률: 86%)
  • 도면의 기본 요건은 정확성, 보편성, 정보성을 갖추어 누구나 동일하게 이해할 수 있어야 합니다. 따라서 그린 사람이 임의로 그린 도면은 표준화에 어긋나므로 기본 요건이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 기어의 도시 방법을 나타낸 것 중 틀린 것은?

  1. 이끝원은 굵은 실선으로 그린다.
  2. 피치원은 가는 1점 쇄선으로 그린다.
  3. 단면으로 표시할 때 이뿌리원은 가는 실선으로 그린다.
  4. 잇줄 방향은 보통 3개의 가는 실선으로 그린다.
(정답률: 57%)
  • 기어의 도시 방법 중 선의 종류를 묻는 문제입니다. 단면으로 표시할 때 이뿌리원은 외형선에 해당하므로 굵은 실선으로 그려야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 평행키 끝부분의 형식에 대한 설명으로 틀린 것은?

  1. 끝부분 형식에 대한 지정이 없는 경우는 양쪽 네모형으로 본다.
  2. 양쪽 둥근형은 기호 A를 사용한다.
  3. 양쪽 네모형은 기호 S를 사용한다.
  4. 한쪽 둥근형은 기호 C를 사용한다.
(정답률: 57%)
  • 평행키의 끝부분 형식 기호에 대한 문제입니다. 양쪽 네모형은 기호 B를 사용해야 합니다.

    오답 노트
    양쪽 둥근형: 기호 A 사용
    한쪽 둥근형: 기호 C 사용
    지정 없는 경우: 양쪽 네모형으로 간주
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 나사의 제도시 불완전 나사부와 완전 나사부의 경계를 나타내는 선을 그릴 때 사용하는 선의 종류는?

  1. 굵은 파선
  2. 굵은 1점 쇄선
  3. 가는 실선
  4. 굵은 실선
(정답률: 59%)
  • 나사 제도시 불완전 나사부와 완전 나사부의 경계를 나타내는 선은 굵은 실선을 사용합니다.

    오답 노트
    가는 실선: 수나사와 암나사의 골 지름을 $3/4$ 정도로 도시할 때 사용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 평벨트 풀리의 도시방법이 아닌 것은?

  1. 암의 단면형은 도형의 안이나 밖에 회전 도시 단면도로 도시한다.
  2. 풀리는 축직각 방향의 투상을 주투상도로 도시할 수 있다.
  3. 풀리와 같이 대칭인 것은 그 일부만을 도시할 수 있다.
  4. 암은 길이방향으로 절단하여 단면을 도시한다.
(정답률: 67%)
  • 평벨트 풀리의 도시 방법에서 암은 길이 방향으로 절단하여 단면을 도시하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 베어링의 안지름 번호를 부여하는 방법 중 틀린 것은?

  1. 안지름 치수가 1, 2, 3, 4mm 인 경우 안지름 번호는 1, 2, 3, 4 이다.
  2. 안지름 치수가 10, 12, 15, 17mm 인 경우 안지름 번호는 01, 02, 03, 04 이다.
  3. 안지름 치수가 20mm 이상 480mm 이하인 경우 5로 나눈값을 안지름 번호로 사용한다.
  4. 안지름 치수가 500mm 이상인 경우 "/안지름 치수"를 안지름 번호로 사용한다.
(정답률: 63%)
  • 베어링의 안지름 번호 부여 체계에서 안지름 치수가 $10, 12, 15, 17\text{mm}$인 경우, 안지름 번호는 $00, 01, 02, 03$으로 부여해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 아래 그림이 나타내는 용접 이음의 종류는?

  1. 모서리 이음
  2. 겹치기 이음
  3. 맞대기 이음
  4. 플랜지 이음
(정답률: 66%)
  • 두 부재를 서로 겹쳐 놓고 그 겹친 부분의 가장자리를 용접하는 방식이므로 겹치기 이음입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 축의 도시 방법에 대한 설명으로 틀린 것은?

  1. 가공 방향을 고려하여 도시하는 것이 좋다.
  2. 축은 길이 방향으로 절단하여 온 단면도를 표현하지 않는다.
  3. 빗줄 널링의 경우에는 축선에 대하여 30°로 엇갈리게 그린다.
  4. 긴 축은 중간을 파단하여 짧게 표현하고, 치수 기입은 도면상에 그려진 길이로 나타낸다.
(정답률: 48%)
  • 긴 축을 표현할 때 중간을 파단하여 짧게 그릴 수 있으나, 치수 기입은 도면상의 길이가 아닌 실제 원래 치수를 기입해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 코일 스프링 도시의 원칙 설명으로 틀린 것은?

  1. 스프링은 원칙적으로 하중이 걸린 상태로 도시한다.
  2. 하중과 높이 또는 휨과의 관계를 표시할 필요가 있을 때는 선도 또는 요목표에 표시한다.
  3. 특별한 단서가 없는 한 모두 오른쪽 감기로 도시한다.
  4. 스프링의 종류와 모양만을 간략도로 도시할 때에는 재료의 중심선만을 굵은 실선으로 그린다.
(정답률: 67%)
  • 코일 스프링은 원칙적으로 하중이 없는 상태(자유 상태)로 도시해야 합니다.

    오답 노트
    하중이 걸린 상태로 도시하는 것은 겹판스프링에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 아래 그림음 표준 스퍼기어 요목표 이다. (1), (2)에 들어 갈 숫자로 옳은 것은?

  1. (1) : ø64 , (2) : 4.5
  2. (1) : ø40 , (2) : 4
  3. (1) : ø40 , (2) : 4.5
  4. (1) : ø64 , (2) : 4
(정답률: 67%)
  • 스퍼기어의 피치원 지름은 모듈과 잇수의 곱으로, 전체 이 높이는 모듈에 $2.25$를 곱하여 산출합니다.
    (1) 피치원 지름
    $$\text{D} = m \times z$$
    $$\text{D} = 2 \times 32$$
    $$\text{D} = 64$$
    (2) 전체 이 높이
    $$\text{H} = 2.25 \times m$$
    $$\text{H} = 2.25 \times 2$$
    $$\text{H} = 4.5$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 관 이름의 그림 기호 중 플랜지식 이음은?

(정답률: 56%)
  • 관 이음의 기호 문제입니다. 플랜지식 이음은 로 표시합니다.

    오답 노트
    일반 이음:
    유니언식 이음:
    나사박음식 캡 플러그:
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 인치계 사다리꼴 나사의 나사산 각도는?

  1. 29°
  2. 30°
  3. 55°
  4. 60°
(정답률: 59%)
  • 사다리꼴 나사의 나사산 각도는 규격에 따라 다릅니다. 미터계 사다리꼴 나사(TM)는 $30^{\circ}$를 사용하지만, 인치계 사다리꼴 나사(TW)는 $29^{\circ}$를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 중 기계설계 CAD에서 사용하는 3차원 모델링 방법이라고 할 수 없는 것은?

  1. 와이어프레임 모델링(wire frame modeling)
  2. 오브젝트 모델링(object modeling)
  3. 솔리드 모델링(solid modeling)
  4. 서피스 모델링(surface modeling)
(정답률: 69%)
  • 3차원 모델링 방법에는 뼈대만 표현하는 와이어프레임 모델링, 표면을 정의하는 서피스 모델링, 내부까지 꽉 찬 입체를 표현하는 솔리드 모델링이 있습니다. 오브젝트 모델링은 표준 3차원 모델링 방법이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 스스로 빛을 내는 자기발광형 디스플레이로서 시야각이 넓고 응답시간도 빠르며 백라이트가 필요 없기 때문에 두께를 얇게 할 수 있는 디스플레이는?

  1. TFT-LCD
  2. 플라즈마 디스플레이
  3. OLED
  4. 래스터스캔 디스플레이
(정답률: 75%)
  • OLED는 유기물에 전기를 가해 스스로 빛을 내는 자기발광형 디스플레이입니다. 백라이트가 필요 없어 두께가 매우 얇고, 응답 속도가 빠르며 시야각이 넓은 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. CAD를 2차원 평면에서 원을 정의하고자 한다. 다음 중 특정 원을 정의할 수 없는 것은?

  1. 원의 반지름과 원을 지나는 하나의 접선으로 정의
  2. 원의 중심점과 반지름으로 정의
  3. 원의 중심점과 원을 지나는 하나의 접선으로 정의
  4. 원을 지나는 3개의 점으로 정의
(정답률: 44%)
  • 원의 반지름과 하나의 접선만으로는 원의 중심 위치를 특정할 수 없어 원을 정의할 수 없습니다. 원을 정의하려면 반지름과 두 개의 접선이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 컴퓨터 장치 중 해당 장치가 잘못 연결된 것은?

  1. 주기억장치 : 하드디스크
  2. 보조기억장치 : USB 메모리
  3. 입력장치 : 태블릿
  4. 출력장치 : LCD
(정답률: 43%)
  • 하드디스크는 전원이 꺼져도 데이터가 보존되는 보조기억장치입니다. 주기억장치에는 RAM이나 ROM 등이 해당됩니다.

    오답 노트
    USB 메모리: 보조기억장치
    태블릿: 입력장치
    LCD: 출력장치
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
