전산응용기계제도기능사 필기 기출문제복원 (2016-07-10)

전산응용기계제도기능사
(2016-07-10 기출문제)

목록

1과목: 기계재료 및 요소

1. 6-4 황동에 철 1~2%를 첨가함으로써 강도와 내식성이 향상되어 광산기계, 선박용 기계, 화학기계 등에 사용되는 특수 황동은?

  1. 쾌삭 메탈
  2. 델타 메탈
  3. 네이벌 황동
  4. 애드머럴티 황동
(정답률: 69%)
  • 황동에 철을 첨가하여 강도와 내식성을 향상시킨 것은 델타 메탈입니다. 따라서 정답은 "델타 메탈"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 냉간 가공된 황동제품들이 공기 중의 암모니아 및 염류로 인하여 입간부식에 의한 균열이 생기는 것은?

  1. 저장균열
  2. 냉간균열
  3. 자연균열
  4. 열간균열
(정답률: 71%)
  • 암모니아 및 염류는 냉간 가공된 황동제품의 표면을 부식시키고, 이로 인해 표면에 약간의 응력이 생기게 됩니다. 이 응력이 입간부에서 축적되면서 균열이 생기는데, 이러한 균열은 황동 제품의 자연적인 물리적 변화에 의해 생기는 것으로 자연균열이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 탄소강에 함유된 원소 중 백점이나 헤어크랙의 원인이 되는 원소는?

  1. 황
  2. 인
  3. 수소
  4. 구리
(정답률: 68%)
  • 탄소강은 수소가 함유되어 있으면서 가열 처리되면서 수소가 강체 내부에 침투하여 결정 구조를 파괴하고 백점이나 헤어크랙 등의 결함을 유발할 수 있습니다. 따라서 정답은 "수소"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 절삭 공구로 사용되는 재료가 아닌 것은?

  1. 페놀
  2. 서멧
  3. 세라믹
  4. 초경합금
(정답률: 60%)
  • 페놀은 절삭 공구로 사용되지 않습니다. 이유는 페놀은 열에 대한 저항성이 높기 때문에 절삭 공구로 가공하기 어렵습니다. 따라서 페놀은 주로 전기 부품, 절연재, 코팅재 등에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 상온이나 고온에서 단조성이 좋아지므로 고온가공이 용이하며 강도를 요하는 부분에 사용하는 황동은?

  1. 톰백
  2. 6-4황동
  3. 7-3황동
  4. 함석황동
(정답률: 60%)
  • 고온에서 단조성이 좋아지는 황동은 6-4황동입니다. 이는 주성분으로 구리와 아연을 함유하고 있어서 고온에서도 안정적인 성질을 가지기 때문입니다. 따라서 고온가공이 용이하며 강도를 요하는 부분에 사용하기 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 철강의 열처리 목적으로 틀린 것은?

  1. 내부의 응력과 변형을 증가시킨다.
  2. 강도, 연성, 내마모성 등을 향상시킨다.
  3. 표면을 강화시키는 등의 성질을 변화시킨다.
  4. 조직을 미세화하고 기계적 특성을 향상시킨다.
(정답률: 64%)
  • 철강의 열처리는 내부의 응력과 변형을 감소시키는 것이 목적입니다. 따라서 "내부의 응력과 변형을 증가시킨다."는 틀린 내용입니다. 열처리는 강도, 연성, 내마모성 등을 향상시키고, 표면을 강화시키는 등의 성질을 변화시키며, 조직을 미세화하고 기계적 특성을 향상시킵니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 탄소강에 함유되는 원소 중 강도, 연신율, 충격치를 감소시키며 적열취성의 원인이 되는 것은?

  1. Mn
  2. Si
  3. P
  4. S
(정답률: 55%)
  • 정답은 "S"입니다. 탄소강에 함유된 Sulfur (황)은 강도, 연신율, 충격치를 감소시키며 적열취성의 원인이 됩니다. 이는 황이 탄소강 내부에서 불순물과 결합하여 황화물을 형성하고, 이 황화물이 결정 구조 내부에서 결함을 유발하여 강도와 연신율을 감소시키고, 충격에 대한 내성을 약화시키기 때문입니다. 따라서, 탄소강의 품질을 향상시키기 위해서는 황 함량을 최소화하는 것이 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 미끄럼 베어링의 윤활 방법이 아닌 것은?

  1. 적하 급유법
  2. 패드 급유법
  3. 오일링 급유법
  4. 충격 급유법
(정답률: 77%)
  • 미끄럼 베어링은 일정한 윤활유가 필요하며, 충격 급유법은 윤활유를 빠르게 주입하여 베어링 내부에 과도한 압력을 가하고, 베어링의 손상을 유발할 수 있기 때문에 윤활 방법으로 적합하지 않습니다. 따라서, 충격 급유법은 미끄럼 베어링의 윤활 방법이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 일반 스퍼기어와 비교한 헬리컬 기어의 특징에 대한 설명으로 틀린 것은?

  1. 임의의 비틀림 각을 선택할 수 있어서 축 중심거리의 조절이 용이하다.
  2. 물림 길이가 길고 물림률이 크다.
  3. 최소 잇수가 적어서 회전비를 크게 할 수가 있다.
  4. 추력이 발생하지 않아서 진동과 소음이 적다.
(정답률: 65%)
  • 본 해설은 비추 누적갯수 초과로 자동 블라인드 되었습니다.
    (AI해설 오류가 많아 비추 2개 이상시 자동 블라인드 됩니다.)
    해설을 보시기 원하시면 클릭해 주세요
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 체인 전동의 일반적인 특징으로 거리가 먼 것은?

  1. 속도비가 일정하다.
  2. 유지 및 보수가 용이하다.
  3. 내열, 내유, 내습성이 강하다.
  4. 진동과 소음이 없다.
(정답률: 81%)
  • 본 해설은 비추 누적갯수 초과로 자동 블라인드 되었습니다.
    (AI해설 오류가 많아 비추 2개 이상시 자동 블라인드 됩니다.)
    해설을 보시기 원하시면 클릭해 주세요
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계가공법 및 안전관리

11. 8KN의 인장하중을 받는 정사각봉의 단면에 발생하는 인장응력이 5 MPa이다. 이 정사각봉의 한 변의 길이는 약 몇 mm인가?

  1. 40
  2. 60
  3. 80
  4. 100
(정답률: 75%)
  • 인장응력은 인장하중을 단면적으로 나눈 값이므로, 단면적을 구해야 한다. 정사각봉의 단면은 한 변의 길이가 x인 정사각형이므로, 단면적은 x^2이다.

    인장응력 = 인장하중 / 단면적
    5 MPa = 8 kN / (x^2)

    x^2 = 8 kN / 5 MPa = 1600 mm^2
    x = √1600 = 40 mm

    따라서, 정답은 "40"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 회전체의 균형을 좋게 하거나 너트를 외부에 돌출시키지 않으려고 할 때 주로 사용하는 너트는?

  1. 캡 너트
  2. 둥근 너트
  3. 육각 너트
  4. 와셔붙이 너트
(정답률: 57%)
  • 둥근 너트는 모양이 둥글어서 회전체의 균형을 좋게 유지할 수 있고, 외부로 돌출되지 않아 안전성이 높기 때문에 회전체의 균형을 좋게 하거나 너트를 외부에 돌출시키지 않으려고 할 때 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 핀(pin)의 종류에 대한 설명으로 틀린 것은?

  1. 테이퍼 핀은 보통 1/50 정도의 테이퍼를 가지며, 축에 보스를 고정시킬 때 사용할 수 있다.
  2. 평행핀은 분해ㆍ조립하는 부품의 맞춤면의 관계 위치를 일정하게 할 필요가 있을 때 주로 사용된다.
  3. 분할핀은 한쪽 끝이 2가닥으로 갈라진 핀으로 축에 끼워진 부품이 빠지는 것을 막는데 사용할 수 있다.
  4. 스프링 핀은 2개의 봉을 연결하기 위해 구멍에 수직으로 핀을 끼워 2개의 봉이 상대각운동을 할 수 있도록 연결한 것이다.
(정답률: 58%)
  • 정답은 "스프링 핀은 2개의 봉을 연결하기 위해 구멍에 수직으로 핀을 끼워 2개의 봉이 상대각운동을 할 수 있도록 연결한 것이다." 이다. 스프링 핀은 2개의 봉을 연결하는 것이 아니라, 한쪽 끝이 스프링으로 되어 있어서 부품을 고정하고 있으면서도 축의 회전을 허용하는 핀이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 기계의 운동에너지를 흡수하여 운동속도를 감속 또는 정지시키는 장치는?

  1. 기어
  2. 커플링
  3. 마찰차
  4. 브레이크
(정답률: 85%)
  • 브레이크는 기계의 운동에너지를 마찰력을 이용하여 열에너지로 바꾸어 운동속도를 감속 또는 정지시키는 장치이기 때문입니다. 다른 보기인 기어와 커플링은 기계의 운동을 전달하거나 변속하는 역할을 하지만, 운동에너지를 흡수하여 감속하는 기능은 없습니다. 마찰차는 마찰력을 이용하여 운동에너지를 소모하지만, 운동속도를 감속시키는 기능은 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 한쪽은 오른나사, 다른 한쪽은 왼나사로 되어 양끝을 서로 당기거나 밀거나 할 때 사용하는 기계요소는?

  1. 아이 볼트
  2. 세트 스크류
  3. 플레이트 너트
  4. 턴 버클
(정답률: 55%)
  • 턴 버클은 한쪽은 오른나사, 다른 한쪽은 왼나사로 되어 양끝을 서로 당기거나 밀거나 할 때 사용하는 기계요소입니다. 다른 보기들은 기계요소 중에서도 다른 용도로 사용되는 것들이기 때문에 정답은 "턴 버클"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 가공할 구멍이 매우 클 때, 구멍 전체를 절삭하지 않고 내부에는 심재가 남도록 환형의 홉으로 가공하는 방식으로 판재에 큰 구멍을 가공하거나 포신 등의 가공에 적합한 보링 머신은?

  1. 보통 보링머신
  2. 수직 보링머신
  3. 지그 보링머신
  4. 코어 보링머신
(정답률: 56%)
  • 코어 보링머신은 환형의 홉으로 가공하여 구멍 전체를 절삭하지 않고 내부에 심재를 남길 수 있는 기능을 가지고 있기 때문에, 판재에 큰 구멍을 가공하거나 포신 등의 가공에 적합합니다. 따라서 이 문제에서는 코어 보링머신이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

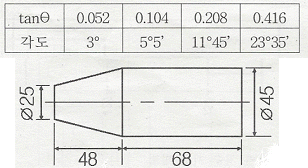

17. 그림과 같은 환봉의 테이퍼를 선반에서 복식공구대를 회전시켜 공하려 할 때 공구대를 회전시켜야 할 각도는? (단, 각도는 아래 표를 참고한다.)

  1. 3
  2. 5°5‘
  3. 11°45’
  4. 23°35‘
(정답률: 63%)
  • 환봉의 테이퍼 각도가 5°5‘이므로, 선반과 수직인 면에서 볼 때 공구대가 기울어진 각도는 5°5‘이다. 따라서 공구대를 수평으로 맞추기 위해서는 이 각도만큼 반대 방향으로 회전시켜야 한다.
    하지만 문제에서 요구하는 것은 공을 하기 위한 각도이므로, 공구대를 수평으로 맞춘 후에 추가적으로 회전시켜야 할 각도를 구해야 한다.
    환봉의 테이퍼가 1:20이므로, 반지름이 20인 원에서 반지름이 19인 원으로 이동할 때의 중심각은 9°30‘이다. 따라서 공구대를 수평으로 맞춘 후에 추가로 회전시켜야 할 각도는 9°30‘이다.
    따라서 총 회전시켜야 할 각도는 5°5‘ + 9°30‘ = 11°45’이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 전해 연마의 특징에 대한 설명으로 틀린 것은?

  1. 가공면에 방향성이 없다.
  2. 복잡한 형상의 제품은 가공할 수 없다.
  3. 가공 변질층이 없고 평활한 가공면을 얻을 수 있다.
  4. 연질의 알루미늄, 구리 등도 쉽게 광택면을 가공할 수 있다.
(정답률: 60%)
  • "복잡한 형상의 제품은 가공할 수 없다."라는 설명은 틀린 설명입니다. 전해 연마는 가공면에 방향성이 없고, 가공 변질층이 없고 평활한 가공면을 얻을 수 있으며, 연질의 알루미늄, 구리 등도 쉽게 광택면을 가공할 수 있는 특징이 있습니다. 따라서, 복잡한 형상의 제품도 전해 연마로 가공이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. CNC 선반에서 휴지기능(G04)에 관한 설명으로 틀린 것은?

  1. 휴지기능은 홈 가공에서 많이 사용된다.
  2. 휴지기능은 진원도를 향상시킬 수 있다.
  3. 휴지기능은 깨끗한 표면을 가공할 수 있다.
  4. 휴지기능은 정밀한 나사를 가공할 수 있다.
(정답률: 52%)
  • 정답: "휴지기능은 정밀한 나사를 가공할 수 있다."이 부분이 틀린 것입니다.

    휴지기능은 일정 시간 동안 프로그램 실행을 멈추는 기능으로, 가공 중간에 일시적으로 멈추어서 치공이나 홈 가공 등의 작업을 수행할 수 있습니다. 따라서 홈 가공에서 많이 사용되며, 진원도를 향상시키고 깨끗한 표면을 가공할 수 있습니다. 하지만 정밀한 나사를 가공하는 데에는 적합하지 않습니다. 정밀한 나사를 가공하기 위해서는 주축 회전 속도와 이동 속도를 정확하게 조절하는 등의 다른 기능이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 금형부품과 같은 복잡한 형상을 고정밀도로 가공할 수 있는 연삭기는?

  1. 성형 연삭기
  2. 평면 연삭기
  3. 센터리스 연삭기
  4. 만능 공구 연삭기
(정답률: 53%)
  • 성형 연삭기는 금형부품과 같은 복잡한 형상을 고정밀도로 가공할 수 있는 연삭기입니다. 이는 성형 연삭기가 다양한 회전축과 고정축을 가지고 있어 다양한 각도와 방향으로 연삭이 가능하기 때문입니다. 또한, 성형 연삭기는 고정밀도로 가공할 수 있는 기능 뿐만 아니라 자동화된 작업이 가능하며, 생산성과 효율성을 높일 수 있는 기능을 갖추고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 그림과 같이 테이퍼를 가공할 때 심압대의 편위량은 몇 mm 인가?

  1. 3.0
  2. 3.25
  3. 3.75
  4. 5.25
(정답률: 50%)
  • 심압대의 편위량은 다음과 같이 계산할 수 있습니다.

    편위량 = (원래 지름 - 가공 후 지름) / 2

    따라서, 이 문제에서는 다음과 같이 계산할 수 있습니다.

    편위량 = (40 - 35) / 2 = 2.5

    하지만, 이 문제에서는 테이퍼의 각도가 3도이므로, 편위량은 다음과 같이 보정해야 합니다.

    보정된 편위량 = 2.5 / tan(3) = 3.75

    따라서, 정답은 "3.75"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 마이크로미터의 구조에서 구성부품에 속하지 않는 것은?

  1. 앤빌
  2. 스핀들
  3. 슬리브
  4. 스크라이버
(정답률: 55%)
  • 마이크로미터의 구성부품은 앤빌, 스핀들, 슬리브로 이루어져 있습니다. 스크라이버는 마이크로미터의 측정 기능과는 직접적인 연관이 없는 부속품으로, 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 윤활의 목적과 가장 거리가 먼 것은?

  1. 냉각 작용
  2. 방청 작용
  3. 청정 작용
  4. 용해 작용
(정답률: 62%)
  • 윤활의 목적은 마찰을 감소시켜 기계 부품의 수명을 연장하고 성능을 향상시키는 것입니다. 이에 반해 가장 거리가 먼 것은 "용해 작용"입니다. 용해 작용은 물질이 용액으로 녹는 현상을 말하며, 윤활과는 직접적인 연관성이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 기어 절삭기로 가공된 기어의 면을 매끄럽고 정밀하게 다듬질하는 가공은?

  1. 래핑
  2. 호닝
  3. 폴리싱
  4. 기어 셰이빙
(정답률: 56%)
  • 기어 셰이빙은 기어의 면을 매끄럽고 정밀하게 다듬질하는 가공 방법 중 하나입니다. 기어 절삭기로 가공된 기어의 표면은 거칠기 때문에, 이를 더욱 정밀하게 다듬어야 합니다. 이때 사용되는 가공 방법이 기어 셰이빙입니다. 따라서, "기어 셰이빙"이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 밀링 가공에서 분할대를 이용하여 원주면을 등분하려고 한다. 직접 분할법에서 직접 분할핀의 구멍수는?

  1. 12개
  2. 24개
  3. 30개
  4. 36개
(정답률: 65%)
  • 분할대는 360도를 등분하여 원주면을 분할하는데, 직접 분할법에서는 분할대에 직접 분할핀을 꽂아 사용한다. 이때 분할핀의 구멍수는 분할대의 등분수와 같아야 한다. 따라서 360도를 24등분하면 각 등분은 15도씩이므로, 직접 분할핀의 구멍수는 24개가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계제도

26. 제품의 표면 거칠기를 나타낼 때 표면 조직의 파라미터를 “평가된 프로파일의 산술 평균 높이”로 사용하고자 한다면 그 기호로 옳은 것은 ?

  1. Rt
  2. Rq
  3. Rz
  4. Ra
(정답률: 59%)
  • 정답은 "Ra"입니다.

    Ra는 평균 거칠기를 나타내는 파라미터 중 하나로, 평가된 프로파일의 산술 평균 높이를 의미합니다. 다른 파라미터들은 각각 다른 측정 방법과 계산 방식을 가지고 있지만, Ra는 가장 일반적으로 사용되는 파라미터 중 하나이며, 표면 거칠기를 나타내는 대표적인 지표입니다. 따라서, 이 문제에서는 Ra가 옳은 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음은 어떤 물체를 제 3각법으로 투상한 것이다. 이 물체의 등각 투상도로 가장 적합한 것은?

(정답률: 70%)
  • 제 3각법으로 투상한 물체를 보면, 물체의 모양이 직육면체와 비슷하다. 따라서 등각 투상도로는 직각기둥 모양으로 투상하는 것이 가장 적합하다. 이때, 직각기둥 모양으로 투상하면 원래 물체의 각도와 크기가 유지되기 때문에, 등각 투상도로는 ""가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 가는 실선으로만 사용하지 않는 선은?

  1. 지시선
  2. 절단선
  3. 해칭선
  4. 치수선
(정답률: 65%)
  • 절단선은 가는 실선과는 다르게 끊어진 선으로, 그림에서 물체를 자르는 위치를 나타내기 위해 사용됩니다. 따라서 절단선은 물체의 내부를 보여주기 위한 중요한 요소이며, 가는 실선으로만 표현할 수 없는 정보를 제공합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 재료의 기호와 명칭이 맞는 것은?

  1. STC : 기계 구조용 탄소 강재
  2. STKM : 용접 구조용 압연 강재
  3. SPHD : 탄소 공구 강재
  4. SS : 일반 구조용 압연 강재
(정답률: 59%)
  • SS는 일반 구조용 압연 강재를 나타내는 기호이며, 다른 세 가지 보기는 각각 기계 구조용 탄소 강재, 용접 구조용 압연 강재, 탄소 공구 강재를 나타내는 기호입니다. 따라서, SS가 일반 구조용 압연 강재를 나타내는 것이 맞습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 도면이 구비하여야 할 구비 조건이 아닌 것은?

  1. 무역 및 기술의 국제적인 통용성
  2. 제도자의 독창적인 제도법에 대한 창의성
  3. 면의 표면, 재료, 가공 방법 등의 정보성
  4. 대상물의 도형, 크기, 모양, 자세, 위치 등의 정보성
(정답률: 78%)
  • "제도자의 독창적인 제도법에 대한 창의성"은 도면이 구비해야 할 구비 조건이 아닙니다. 이유는 도면은 대상물의 형태와 크기, 재료, 가공 방법 등의 정보를 제공하는 것이 목적이기 때문입니다. 따라서 제도자의 독창적인 제도법에 대한 창의성은 도면이 구비해야 할 구비 조건이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 투상도를 표시하는 방법에 관한 설명으로 가장 옳지 않은 것은?

  1. 조립도 등 주로 기능을 나타내는 도면에서는 대상물을 사용하는 상태로 표시한다.
  2. 물체의 중요한 면은 가급적 투상면에 평행하거나 수직이 되도록 표시한다.
  3. 물품의 형상이나 기능을 가장 명료하게 나타내는 면을 주 투상도가 아닌 보조 투상도로 선정한다.
  4. 가공을 위한 도면은 가공량이 많은 공정을 기준으로 가공할 때 놓여진 상태와 같은 방향으로 표시한다.
(정답률: 67%)
  • "물품의 형상이나 기능을 가장 명료하게 나타내는 면을 주 투상도가 아닌 보조 투상도로 선정한다."는 옳지 않은 설명입니다. 주 투상도는 물품의 형상이나 기능을 가장 명료하게 나타내는 면을 선택하여 표시하는 것이 일반적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음 내용이 설명하는 투상법은?

  1. 투시 투상법
  2. 등각 투상법
  3. 사 투상법
  4. 정 투상법
(정답률: 60%)
  • 이 그림은 정 투상법을 보여주고 있습니다. 정 투상법은 원근법적인 왜곡을 없애기 위해 원근선을 수직으로 만들어서 그림을 그리는 방법입니다. 이 방법은 실제 세계에서 볼 때의 모습과 가장 유사하게 그림을 그릴 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 아래 그림과 같은 치수 기입 방법은?

  1. 직렬 치수 기입 방법
  2. 병렬 치수 기입 방법
  3. 누진 치수 기입 방법
  4. 복합 치수 기입 방법
(정답률: 62%)
  • 이 방법은 누진세와 관련된 치수 기입 방법으로, 물건의 가격이 일정 금액 이상일 때마다 세율이 증가하는 누진세를 적용할 때 사용합니다. 따라서 물건의 가격이 일정 금액 이상일 때마다 그에 따른 세율을 기입하여 계산합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 기계관련 부품에서 ∅80H7/g6로 표기된 것의 설명으로 틀린 것은?

  1. 구멍 기준식 끼워 맞춤이다.
  2. 구멍의 끼워 맞춤 공차는 H7이다.
  3. 축의 끼워 맞춤 공차는 g6이다.
  4. 억지 끼워 맞춤이다.
(정답률: 70%)
  • "억지 끼워 맞춤이다."가 틀린 이유는, ∅80H7/g6로 표기된 것은 구멍과 축의 끼워 맞춤 공차를 나타내는 것이며, H7과 g6은 국제 표준에 따라 정해진 공차이기 때문입니다. 따라서 이는 구멍과 축의 끼워 맞춤을 정확하게 맞추기 위한 기준이며, 억지로 맞추는 것이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 그림에서 기하공차 기호로 기입할 수 없는 것은?

(정답률: 50%)
  • 기하급수에서 기하공차는 각 항이 이전 항에 비해 얼마나 커지거나 작아지는지를 나타내는 값입니다. 따라서 기하급수에서는 기하공차가 일정한 경우에만 성립합니다. 그러나 ""은 기하급수에서 기하공차가 일정하지 않은 경우이므로 기하공차 기호로 기입할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 모떼기를 나타내는 치수 보조 기호는?

  1. R
  2. SR
  3. t
  4. C
(정답률: 75%)
  • 모떼기를 나타내는 치수 보조 기호는 "C"입니다. 이는 모떼기의 지름을 나타내는 것으로, 다른 보조 기호들은 길이, 각도, 두께 등을 나타내는 것이지만 "C"는 지름을 나타내는 것이기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. KS규격에서 규정하고 있는 단면도의 종류가 아닌 것은?

  1. 온 단면도
  2. 한쪽 단면도
  3. 부분 단면도
  4. 복각 단면도
(정답률: 76%)
  • 복각 단면도는 KS규격에서 규정하고 있지 않은 단면도 종류입니다. KS규격에서 규정하고 있는 단면도 종류는 온 단면도, 한쪽 단면도, 부분 단면도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 제3각법으로 그린 투상도에서 우측면도로 옳은 것은?

(정답률: 67%)
  • 우측면도에서는 정면과 측면이 모두 보이기 때문에, 제3각법으로 그린 투상도에서 보이는 모양과 크기를 그대로 유지하면서 옆면을 그리면 된다. 따라서 ""가 옳다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 열처리, 도금 등 특별한 요구사항을 적용할 수 있는 범위를 표시하는 데 사용하는 특수 지정선은?

  1. 굵은 실선
  2. 가는 실선
  3. 굵은 파선
  4. 굵은 1점 쇄선
(정답률: 57%)
  • 굵은 1점 쇄선은 특수한 요구사항을 표시하기 위해 사용되는 지정선 중 하나입니다. 이는 열처리, 도금 등과 같은 특별한 처리가 필요한 부분을 나타내며, 굵은 실선이나 가는 실선보다 더 강조하여 표시됩니다. 또한 파선보다는 더 직관적으로 표시되어 이해하기 쉽습니다. 따라서 굵은 1점 쇄선이 특수한 요구사항을 표시하기에 가장 적합한 지정선 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 도면에서 구멍의 치수가 로 기입되어 있다면 치수공차는?

  1. 0.02
  2. 0.03
  3. 0.05
  4. 0.07
(정답률: 69%)
  • 치수공차는 최대치와 최소치의 차이로 정의됩니다. 따라서, 구멍의 치수가 40mm이고 공차가 ±0.035mm이므로 최대치는 40.035mm, 최소치는 39.965mm가 됩니다. 이 두 값의 차이를 구하면 0.07mm가 나오므로, 정답은 "0.07"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. 도면관리에 필요한 사항과 도면내용에 관한 중요한 사항이 기입되어 있는 도면 양식으로 도명이나 도면번호와 같은 정보가 있는 것은?

  1. 재단마크
  2. 표제란
  3. 비교눈금
  4. 중심마크
(정답률: 78%)
  • 도면관리에 필요한 정보인 도명이나 도면번호 등이 기입되어 있는 부분이 바로 표제란입니다. 이는 도면을 식별하고 관리하기 위해 매우 중요한 정보이며, 도면의 제목, 작성자, 작성일자, 승인자 등의 정보도 함께 기입됩니다. 따라서 표제란은 도면관리에 있어서 필수적인 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 기하 공차의 종류와 기호 설명이 잘못된 것은?

  1. : 평면도 공차
  2. : 원통도 공차
  3. : 위치도 공차
  4. : 직각도 공차
(정답률: 66%)
  • 기호 설명이 잘못된 것은 " : 원통도 공차"입니다. 실제로는 " : 위치도 공차"가 원통도 공차를 나타냅니다. 위치도 공차는 원통의 축과 위치에 대한 오차를 나타내는 것으로, 원통의 중심축과 위치가 얼마나 차이나는지를 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 면의 지시기호 표시에서 제거가공을 허락하지 않는 것을 지시하는 기호는?

(정답률: 68%)
  • 정답은 ""입니다. 이 기호는 제거가공을 허락하지 않는 것을 나타내는 기호로, 즉 해당 부분을 삭제하거나 제거할 수 없다는 것을 의미합니다. 다른 기호들은 각각 절단, 가공, 연결을 나타내는 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 도면을 작성할 때 쓰이는 문자의 크기를 나타내는 기준은?

  1. 문자의 폭
  2. 문자의 높이
  3. 문자의 굵기
  4. 문자의 경사도
(정답률: 67%)
  • 도면을 작성할 때 쓰이는 문자의 크기를 나타내는 기준은 "문자의 높이"입니다. 이는 문자의 높이가 일정하게 유지되면, 다양한 글꼴과 크기의 문자를 사용해도 일관된 크기로 표시될 수 있기 때문입니다. 또한, 문자의 높이는 도면의 크기와 비례하여 조절할 수 있어서, 도면의 크기에 맞게 문자의 크기를 조절할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 중 억지 끼워맞춤에 속하는 것은?

  1. H8/e8
  2. H7/t6
  3. H8/f8
  4. H6/k6
(정답률: 57%)
  • 억지 끼워맞춤이란, 상황에 맞지 않는 두 가지를 강제로 연결시키는 것을 말합니다. 이 중에서 "H7/t6"은 억지 끼워맞춤에 해당합니다. 첫째로, "H7"은 흰색 폰의 위치를 나타내는데, 이 폰은 움직일 수 없는 위치에 있습니다. 둘째로, "t6"은 검은색 나이트의 위치를 나타내는데, 이 나이트는 "H7"에 이동할 수 없습니다. 따라서 이 두 가지를 연결하는 것은 상황에 맞지 않으며, 억지로 연결한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 축을 제도하는 방법에 관한 설명으로 틀린 것은?

  1. 긴 축은 단축하여 그릴 수 있으나 길이는 실제 길이를 기입한다.
  2. 축은 일반적으로 길이 방향으로 절단하여 단면을 표시한다.
  3. 구석 라운드 가공부는 필요에 따라 확대하여 기입할 수 있다.
  4. 필요에 따라 부분 단면은 가능하다.
(정답률: 60%)
  • "축은 일반적으로 길이 방향으로 절단하여 단면을 표시한다."가 틀린 것이 아닙니다. 축은 일반적으로 길이 방향으로 절단하여 단면을 표시합니다. 이유는 축이 3차원 공간에서 길쭉한 형태를 가지기 때문입니다. 따라서 축을 단면으로 표시할 때에는 길이 방향으로 절단하여 보여주는 것이 가장 명확하고 정확한 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 관의 결합방식 표현에서 유니언식을 나타내는 것은?

(정답률: 64%)
  • 유니언식은 두 개 이상의 관계를 합치는 방식으로, 각각의 관계에서 공통으로 가지고 있는 속성을 기준으로 합쳐진다. 따라서 ""가 유니언식을 나타내는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 스퍼 기어의 도시방법에 대한 설명으로 틀린 것은?

  1. 축에 직각인 방향으로 본 투상도를 주 투상도로 할 수 있다.
  2. 잇봉우리원은 굵은 실선으로 그린다.
  3. 피치원은 가는 1점 쇄선으로 그린다.
  4. 축 방향으로 본 투상도에서 이골원은 굵은 실선으로 그린다.
(정답률: 47%)
  • "축 방향으로 본 투상도에서 이골원은 굵은 실선으로 그린다."이 틀린 것은, 실제로는 이골원은 가는 1점 쇄선으로 그려진다는 것입니다. 이유는 이골원이 축에 평행하지 않기 때문에, 축 방향으로 본 투상도에서는 원이 아닌 타원으로 그려지기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 중 베어링의 안지름이 17mm인 베어링은?

  1. 6303
  2. 32307K
  3. 6317
  4. 607U
(정답률: 66%)
  • 베어링의 표기법은 일반적으로 "ABCD" 형태로 되어 있습니다. 여기서 A는 베어링의 타입, B는 내경(안지름), C는 외경(바깥지름), D는 폭(두께)을 나타냅니다. 따라서 안지름이 17mm인 베어링을 찾으려면 B가 17mm인 베어링을 찾으면 됩니다. 보기 중에서 B가 17mm인 베어링은 "6303"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 스프로킷 휠의 피치원을 표시하는 선의 종류는?

  1. 굵은 실선
  2. 가는 실선
  3. 가는 1점 쇄선
  4. 가는 2점 쇄선
(정답률: 59%)
  • 스프로킷 휠의 피치원을 표시하는 선은 가는 1점 쇄선입니다. 이는 스프로킷 휠의 피치원이 원형이며, 가장 간단한 형태의 선으로 표시하기 때문입니다. 굵은 실선은 주요한 선을 나타내는 경우에 사용되며, 가는 실선은 부가적인 선을 나타내는 경우에 사용됩니다. 가는 2점 쇄선은 두 점을 연결하는 선으로 사용되며, 스프로킷 휠의 피치원을 표시하기에는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 키의 호칭이 다음과 같이 나타날 때 설명으로 틀린 것은?

  1. 키에 관련한 규격은 KS B 1311 에 따른다.
  2. 평행키로서 나사용 구멍이 있다.
  3. 키의 끝부가 양쪽 둥근형이다.
  4. 키의 높이는 14mm 이다.
(정답률: 52%)
  • 본 해설은 비추 누적갯수 초과로 자동 블라인드 되었습니다.
    (AI해설 오류가 많아 비추 2개 이상시 자동 블라인드 됩니다.)
    해설을 보시기 원하시면 클릭해 주세요
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 나사의 제도방법을 바르게 설명한 것은?

  1. 수나사와 암나사의 골 밑은 굵은 실선으로 그린다.
  2. 완전 나사부와 불완전 나사부의 경계는 가는 실선으로 그린다.
  3. 나사 끝면에서 본 그림에서 나사의 골밑은 가는 실선으로 원주의 3/4에 가까운 원의 일부로 그린다.
  4. 수나사와 암나사가 결합되었을 때의 단면은 암나사가 수나사를 가린 형태로 그린다.
(정답률: 47%)
  • 나사의 골밑은 나사의 나사심축과 수직인 평면에서 본 원의 일부분이기 때문에, 이를 가는 실선으로 그리면 나사의 형태를 더욱 명확하게 파악할 수 있습니다. 또한, 원주의 3/4에 가까운 부분을 그리는 이유는 나사의 골밑이 너무 작거나 크면 결합이 제대로 이루어지지 않을 수 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 스프링 제도에서 스프링 종류와 모양만을 도시하는 경우 스프링 재료의 중심선은 어느 선으로 나타내야 하는가?

  1. 굵은 실선
  2. 가는 1점 쇄선
  3. 굵은 파선
  4. 가는 실선
(정답률: 36%)
  • 스프링 제도에서 스프링 종류와 모양만을 도시하는 경우에는 스프링의 실제 크기나 위치를 나타내는 것이 아니기 때문에 스프링 재료의 중심선을 나타내는 굵은 실선으로 표시합니다. 이는 스프링의 형태와 종류를 명확하게 표현할 수 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

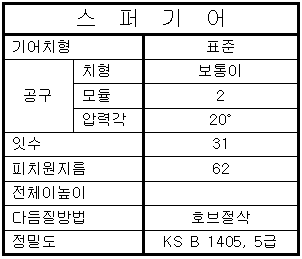

54. 다음 표준 스퍼 기어에 대한 요목표에서 전체 이 높이는 몇 mm 인가?

  1. 4
  2. 4.5
  3. 5
  4. 5.5
(정답률: 60%)
  • 전체 높이는 4.5mm입니다. 이유는 표준 스퍼 기어의 모듈(m)이 2mm이고, 톱니 수(z)가 18개이므로, 톱니 높이(h)는 다음과 같이 계산됩니다.

    h = m × (z/2) = 2 × (18/2) = 18mm

    하지만, 표준 스퍼 기어의 전체 높이는 톱니 높이에 추가적으로 첨가높이(addendum)와 머리높이(head height)가 더해진 값입니다. 첨가높이와 머리높이는 모듈에 따라 다르게 결정됩니다. 표준 스퍼 기어의 모듈이 2mm인 경우, 첨가높이는 2mm이고, 머리높이는 1mm입니다. 따라서, 전체 높이는 다음과 같이 계산됩니다.

    전체 높이 = 톱니 높이 + 첨가높이 + 머리높이
    = 18mm + 2mm + 1mm
    = 21mm

    하지만, 문제에서 요구하는 것은 전체 높이가 몇 mm인가가 아니라, 전체 높이 중에서 톱니 높이가 차지하는 비율이 얼마인가입니다. 따라서, 전체 높이에서 톱니 높이의 비율을 계산하면 됩니다.

    톱니 높이의 비율 = (톱니 높이 / 전체 높이) × 100%
    = (18mm / 21mm) × 100%
    = 85.7%

    따라서, 전체 높이 중에서 톱니 높이가 차지하는 비율은 85.7%이므로, 전체 높이는 톱니 높이의 1.15배인 4.5mm가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. ISO 규격에 있는 관용 테이퍼 나사로 테이퍼 수나사를 표시하는 기호는?

  1. R
  2. Rc
  3. PS
  4. Tr
(정답률: 45%)
  • ISO 규격에서 테이퍼 수나사를 표시하는 기호는 "R"입니다. 이는 "R"이 "tapered external screw thread"를 의미하기 때문입니다. "Rc"는 "tapered internal screw thread", "PS"는 "parallel external screw thread", "Tr"은 "trapezoidal screw thread"를 나타내는 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 전체 둘레 현장 용접을 나타내는 보조 기호는?

(정답률: 69%)
  • 전체 둘레 현장 용접을 나타내는 보조 기호는 "" 입니다. 이유는 이 기호가 전체 둘레를 나타내는 원 모양이기 때문입니다. 다른 기호들은 각각 부분적인 용접을 나타내는 것이므로 전체 둘레를 나타내는 기호는 "" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. CAD시스템에서 도면상 임의의 점을 입력할 때 변하지 않는 원점(0,0)을 기준으로 정한 좌표계는?

  1. 상대 좌표계
  2. 상승 좌표계
  3. 증분 좌표계
  4. 절대 좌표계
(정답률: 77%)
  • 절대 좌표계는 도면상의 모든 점들이 변하지 않는 원점(0,0)을 기준으로 정한 좌표계입니다. 따라서 어떤 점이든지 항상 동일한 위치를 가리키며, 다른 좌표계와는 달리 상대적인 위치가 아닌 절대적인 위치를 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 컴퓨터 입력장치의 한 종류로 직사각형의 판에 사용자가 손에 잡고 움직일 수 있는 펜 모양의 스타일러스 혹은 버튼이 달린 라인 커서 장치의 2가지 부분으로 구성되며 펜이나 커서의 움직임에 대한 좌표 정보를 읽어서 컴퓨터에 나타내는 장치는?

  1. 디지타이저(digitizer)
  2. 광학 마크 판독기(OMR)
  3. 음극선관(CRT)
  4. 플로터(plotter)
(정답률: 61%)
  • 디지타이저는 사용자가 손에 잡고 움직일 수 있는 펜 모양의 스타일러스나 버튼이 달린 라인 커서 장치로, 이를 통해 펜이나 커서의 움직임에 대한 좌표 정보를 읽어서 컴퓨터에 나타내는 입력장치입니다. 따라서 디지타이저가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 데이터를 표현하는 최소단위를 무엇이라고 하는가?

  1. byte
  2. bit
  3. word
  4. file
(정답률: 71%)
  • 데이터를 표현하는 최소단위는 bit이라고 합니다. 이는 컴퓨터에서 모든 데이터가 0과 1의 이진수로 표현되기 때문입니다. 따라서 데이터를 처리하고 저장하기 위해서는 이진수로 변환된 데이터를 bit 단위로 다루어야 합니다. 다른 보기인 byte, word, file은 데이터를 표현하는 단위이지만, 이들은 bit의 조합으로 이루어져 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음이 설명하는 3차원 모델링 방식은?

  1. 와이어 프레임 모델링
  2. 서피스 모델링
  3. 솔리드 모델링
  4. DATA 모델링
(정답률: 64%)
  • 위 그림은 입체적인 물체를 표현하기 위해 모든 면이 닫혀 있고, 내부와 외부가 명확하게 구분되는 모델링 방식입니다. 이러한 특징으로 인해 솔리드 모델링은 3차원 모델링 중 가장 현실적이고 정확한 모델링 방식으로 사용됩니다. 따라서 정답은 "솔리드 모델링"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

목록 다음회차 >
