1과목: 용접일반
3. 가스절단에 관한 설명으로 올바르지 않은 것은?
- 예열불꽃의 세기는 절단이 가능한 한 최소로 한다.
- 절단속도는 가급적 늦게 하는 것이 좋다.
- 절단면의 끝부분이 남지 않을 정도의 드래그를 표준드래그라 한다.
- 수동절단시 팁거리는 예열불꽃의 백심 끝이 모재표면에서 1.5 - 2.0 mm 정도가 좋다.
4. 피복 아크용접에서 용접전류에 의해 아크 주위에 발생하는 자장이 용접봉에 대해서 비대칭일 때 일어나는 현상은?
- 자기흐름(magnetic flow)
- 언더컷
- 자기불림(magnetic blow)
- 오우버랩
5. 아크전압과 전류가 일정할 때, 피복아크 용접법으로 용접을 진행하는데 용접속도와 관련된 내용 중 틀린 것은?
- 용접속도의 증가에 따라 비드 나비는 감소한다.
- 가장 적당한 용접속도 이하의 범위에서는 용입은 증가한다.
- 실제 작업에 있어서는 너무 빠른 편보다 약간 느린편이 좋다.
- 용입의 대소는 [(용접전류) ÷(용접속도)]에 따라 결정된다.
6. 용접부의 표면이 좋고 나쁨을 검사하는 것으로 가장 많이 사용하고 있으며 간편한 방법으로 검사할 수 있는 것은?
- 자분검사
- 외관검사
- 초음파검사
- 침투검사
9. 강구 또는 다이아몬드추를 사용하며, '낙하 뛰어 오름'형식이고, 재료의 탄성변형에 대한 저항을 경도로 나타내는 시험기는?
- 쇼어 경도 시험기
- 브리넬 경도 시험기
- 로크웰 경도 시험기
- 비커즈 경도 시험기
10. 아크 용접에서 아크를 중단시켰을 때 비드의 끝에 약간 움푹 들어간 부분이 생기는데 이것을 무엇이라 하는가?
- 스패터
- 크레이터
- 오버랩
- 슬랙섞임
11. 직류 피복아크 용접기와 비교한, 교류 피복아크 용접기의 설명으로 맞는 것은?
- 무부하 전압이 낮으므로 감전위험이 적다.
- 아크는 안정되나 아크 쏠림이 있다.
- 아크가 불안정하고 아크 쏠림이 거의 없다.
- 보수 점검에 있어서 더 많은 노력이 든다.
12. 줄 작업시의 안전수칙에 위배되는 사항은?
- 손바닥에 물집이 생길 우려가 있으므로 면장갑을 끼는 것이 좋다.
- 줄 작업전 쇠톱작업시 넓은 면은 삼각줄로 안내홈을 만들어 작업한다.
- 드릴 작업에서 생긴 쇠밥은 손으로 제거하지 않는다.
- 줄눈에 끼인 칩(Chip)은 와이어 브러쉬로 제거한다.
13. 아크를 보호하고 집중시키기 위하여 도자기로 만든 페룰(Ferrule)이라는 기구를 사용하는 용접은?
- 스터드 용접
- 테르밋 용접
- 전자빔 용접
- 플라즈마 용접
14. 불활성가스 텅스텐 아크용접의 상품명으로 불리는 것은?
- 에어 코우메틱 용접법
- 시그마 용접법
- 필러아크 용접법
- 헬륨 아크용접법
16. 가연성 가스가 가져야 할 성질 중 맞지 않는 것은?
- 불꽃의 온도가 높을 것
- 용융금속과 화학반응을 일으키지 않을 것
- 연소속도가 느릴 것
- 발열량이 클 것
17. 용접부에 오버랩의 결함이 생겼을 때, 가장 올바른 보수방법은?
- 작은 지름의 용접봉을 사용하여 용접한다
- 결함 부분을 깎아내고 재용접한다
- 드릴로 정지구멍을 뚫고 재용접한다
- 결함부분을 절단한 후 덧붙임 용접을 한다
18. 플래시 용접 과정의 3단계는?
- 예열, 플래시, 업셋
- 업셋, 플래시, 후열
- 예열, 플래시, 검사
- 업셋, 예열, 후열

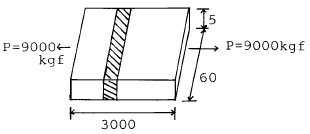

19. 맞대기 용접한 것을 그림과 같이 인장하였다. 인장응력은 몇 kgf/mm2 인가?
- 30 kgf/mm2
- 25 kgf/mm2
- 35 kgf/mm2
- 20 kgf/mm2
20. 위험물 취급시 정전기때문에 생기는 위험은?
- 감전사고의 위험
- 물체가 대전하면 낙뢰의 위험
- 쇼팅으로 흘러나온 전류가 물체를 파괴하는 위험
- 불꽃 방전을 일으켜 점화원인이 될 수 있는 위험
21. 연소의 난이성에 대한 설명이 틀린 것은?
- 화학적 친화력이 큰 물질일수록 연소가 잘 된다.
- 발열량이 큰 것일수록 산화반응이 일어나기 쉽다.
- 예열하면 착화 온도가 낮아져서 착화하기 쉽다.
- 산소와의 접촉 면적이 좁을수록 온도가 떨어지지 않아 연소가 잘 된다.
22. 연소를 가장 바르게 설명한 것은?
- 물질이 열을 내며 탄화한다.
- 물질이 탄산가스와 반응한다.
- 물질이 산소와 반응하여 환원한다.
- 물질이 산소와 반응하여 열과 빛을 발생한다.
23. 용접용 가연성가스에 대한 설명으로 맞는 것은?
- 산소-수소 불꽃은 탄소를 포함하고 있지 않아서 불꽃조정이 매우 용이하고 아세틸렌보다 효과가 좋다.
- 공업용LP가스는 프로판 외에 에탄, 부탄, 펜탄 등의 혼합 가스로 무색, 무취이고 공기보다 무겁다.
- 도시가스의 주성분은 수소, 에탄, 산소 등을 포함하고 있으며, 석유나 천연가스를 적당한 방법으로 정제, 분류하여 제조한다.
- 아세틸렌 가스의 원료인 카바이드는 석회와 코크스를 혼합하여 전기로에서 약 300℃의 고온으로 가열, 용융, 화합시켜 만든다.
24. 불활성가스 아크 용접의 특징을 올바르게 설명한 것은?
- 용융 금속이 대기와 접촉하지 않아 산화, 질화를 방지한다.
- 산화막이 강한 금속이나 산화되기 쉬운 금속은 반드시 용제와 함께 용접해야 한다.
- 교류 전원을 사용할 때에는 직류 정극성을 사용할 때보다 용입이 깊다.
- 수평필릿용접 전용이며, 작업 능률이 높다.
25. 피복아크 용접봉의 피복제의 작용에 대한 설명이 아닌 것은?
- 산화 및 질화를 방지한다.
- 스패터를 발생한다.
- 탈산 정련작용을 한다.
- 합금원소를 첨가한다.
26. 산소 - 아세틸렌 용접법에서 후진법(우진법)의 특징 설명이 아닌 것은?
- 열효율이 좋다
- 비드가 거칠다
- 용접 속도가 느리다
- 용접 변형이 작다
27. 아크전압 25V, 무부하전압 70V, 아크전류 280A, 내부손실 3kW일 때, 효율은 얼마인가?
- 40％
- 50％
- 60％
- 70％
29. 오스테나이트계 스텐인리스강 용접시 유의해야 할 사항이 아닌 것은?
- 예열을 하지 말아야 한다.
- 짧은 아크 길이를 유지한다.
- 층간 온도가 320〔℃〕이상을 넘어서는 안 된다.
- 많은 전류 값으로 용접하여 용접 입열을 높여준다.
31. 아크(arc)길이가 길 때 일어나는 현상이 아닌 것은?
- 아크가 불안정해진다.
- 용융금속의 산화 질화가 안 된다.
- 열 집중력이 부족하다.
- 전압이 높고 스패터가 많다.
33. 10000-30000℃의 높은 열 에너지를 열원으로 아르곤과 수소, 질소와 수소, 공기 등을 작동가스로 사용하여 경금속,철강,주철,구리 합금등의 금속재료와 콘크리트, 내화물 등의 비금속 재료의 절단까지 가능한 것은?
- 플라스마 아크 절단
- 아크 에어 가우징
- 금속 아크 절단
- 불활성가스 아크 절단
35. 피복제 중에 산화티탄을 포함하며, 박(얇은)판 구조물 등과 같이 용입이 얕고 충분한 강도를 요하지 않는 곳에 적합한 피복아크 용접봉은?
- E 4301(일미나이트계)
- E 4311(고셀룰로스계)
- E 4313(고산화티탄계)
- E 4316(저수소계)
2과목: 용접재료
36. 탄소강의 물리적, 화학적 성질을 설명한 것 중 올바른 것은?
- 탄소강의 비중, 열팽창 계수는 탄소량의 증가에 의해 증가한다.
- 비열, 전기저항, 항자력은 탄소량의 증가에 의해 감소한다.
- 내식성은 탄소량의 증가에 따라 증가한다.
- 탄소강에 소량의 구리(Cu)를 첨가하면 내식성은 증가한다.
37. 형상이 복잡하여 단조로서는 만들기가 곤란하고, 주철로서는 강도가 부족할 경우에 사용하는 강은?
- 침탄강
- 기계구조용강
- 탄소공구강
- 주강
39. 다음 중 Y 합금의 성분은?
- Al 92.5%, Cu 4%, Ni 2%, Mg 1.5%
- Al 4%, Cu 92.5% Ni 2%, Mg 1.5%
- Al 92%, Cu 2%, Ni 4%, Mg 2%
- Al 4%, Cu 93%, Ni 1%, Mg 2%
40. 니켈 65 - 70% 정도를 함유한 니켈 - 구리계의 합금이며 내열, 내식성이 좋으므로 화학 공업용 재료에 많이 쓰이는 것은?
- 콘스탄탄
- 모넬메탈
- 실루민
- Y합금
41. 용접성이 좋고 용융점이 모재보다 낮아 알루미늄 주물의 용접봉으로 적당한 것은?
- 알루미늄 – 규소합금봉
- 일미나이트계 용접봉
- 저수소계 용접봉
- 구리계 용접봉
43. 황동에 생기는 자연균열(Season crack)의 방지법은?
- 황동판을 도금한다.
- 황동판에 전기를 흐르게 한다.
- 황동에 약간의 철을 합금 시킨다.
- 수증기를 제거 시킨다.
45. 다음 중 의료기구, 공구 등의 용도에 적합한 화학성분을 갖는 스테인리스강은?
- Cr 12∼14%, C 0.25∼0.40%의 것
- Cr 13%, Mo 0.12%의 것
- Cr 13%, Mo 0.12∼1.0%의 것
- Cr 13%, Mo 1.0∼1.12%의 것
46. 강도가 105 ㎏f/mm2 에 달하고 전기전도도가 높으므로 전선 및 스프링에 쓰이는 합금은?
- 켈밋 (kelmet)
- 콜슨(colson) 합금
- 애드미럴티 (admiralty)
- 문쯔메탈(muntz metal)
47. 마텐자이트 조직의 스테인리스강 S80의 내식성을 개량시키는 방법으로 맞는 것은
- 탄소량 증가와 크롬의 감소
- 니켈, 몰리브덴의 첨가
- 티타늄, 바나듐의 첨가
- 아연, 주석의 첨가
48. 46% Ni을 함유한 합금강으로 열팽창계수 및 내식성이 있어 백금의 대용으로 사용되며, 열팽창계수가 유리와 비슷하므로 진공관이나 전구의 도입선으로 사용되는 것은?
- 플래티나이트
- 엘린바
- 인바
- 퍼멀로이
49. 탄소강에 크롬(Cr), 텅스텐(W), 바나듐(V), 코발트(Co)등을 첨가하여, 500∼600℃의 고온에서도 경도가 저하되지 않고 내마멸성을 크게 한 강은?
- 합금 공구강
- 고속도강
- 초경합금
- 스텔라이트
3과목: 기계제도
51. 파단선에 관한 설명으로 가장 적합한 것은?
- 되풀이 하는 것을 나타내는 선
- 전단면도를 그릴 경우 그 절단위치를 나타내는 선
- 물체의 보이지 않는 부분을 가정해서 나타내는 선
- 물체의 일부를 떼어낸 경계를 표시하는 선
52. 보기 입체도의 화살표 방향을 정면으로 하여 3각법으로 올바르게 투상한 것은?
-
CBT문제은행AI2026-04-25 06:20
제 3각법 투상법에 따라 화살표 방향을 정면으로 설정하면, 정면도는 화살표가 바라보는 면, 평면도는 위에서 본 면, 우측면도는 오른쪽에서 본 면을 그려야 합니다.
입체도를 분석하면 정면은 계단 모양의 단면이 보이고, 평면은 꺾인 형태의 상면이 보이며, 우측면은 높이가 다른 두 블록의 측면이 보이므로
가 올바른 투상도입니다.
53. 보기 그림은 제 3각법으로 어떤 물체를 투상하였을 때의 정면도와 우측면도이다. 평면도로 가장 적합한 것은?
-
CBT문제은행AI
2026-04-25 06:20
제 3각법에서 평면도는 정면도의 바로 위에 배치되며, 물체를 위에서 내려다본 모양을 그립니다.
의 정면도(사다리꼴 지붕 모양)와 우측면도(삼각형 지붕 모양)를 종합하면, 위에서 보았을 때 지붕의 능선이 중앙에 위치한
형태가 됩니다.
55. 다음 용접도시기호의 설명 중 틀린 것은?
- S - 치수 또는 강도
- G - 루트 간격
- T - 특별히 지시한 사항
- (n) - 점용접 또는 프로젝션 용접의 수
-
CBT문제은행AI
2026-04-25 06:20
용접 도시 기호에서 각 알파벳과 기호는 특정 의미를 가집니다.
에서 $G$는 루트 간격이 아니라 홈의 각도(Groove angle)를 의미합니다.
오답 노트
S: 치수 또는 강도
T: 특별히 지시한 사항
(n): 점용접 또는 프로젝션 용접의 수
56. 배관 도면에 다음과 같이 표시된 계기는 어느 것인가?
- 속도계
- 압력계
- 유량계
- 온도계
-
CBT문제은행AI
2026-04-25 06:20
배관 도면에서 원 안에 기입된 알파벳은 계기의 종류를 나타냅니다.
기호에서 $T$는 Temperature의 약자로, 온도계를 의미합니다.
58. 보기의 3각 정투상에서 누락된 평면도로 적합한 것은?
와 우측면도의 형상을 종합하여 위에서 내려다본 평면도를 분석하면,
가 정투상법 원리에 부합하는 올바른 형상입니다.
59. 다음 중 호의 길이를 표시하는 치수기입법으로 가장 적합한 것은?
가 가장 적합합니다.
60. 나사 도시법에 대한 설명으로 틀린 것은?
- 암나사 탭 구멍의 드릴 자리는 120°의 가는 실선으로 그린다.
- 수나사와 암나사의 골을 표시하는 선은 가는 실선으로 그린다.
- 완전 나사부와 불완전 나사부의 경계선은 굵은 실선으로 그린다.
- 수나사와 암나사의 측면 도시에서 각각의 골 지름은 가는 실선으로 약 3/4의 원으로 그린다.
