1과목: 용접일반

1. 아크 용접에서 피복제의 작용을 설명한 것 중 틀린 것은?

  1. 전기절연 작용을 한다.
  2. 아크(arc)를 안정하게 한다.
  3. 스패터링(spattering)을 많게 한다.
  4. 용착금속의 탈산정련 작용을 한다.
(정답률: 92%)
  • 피복제는 아크를 안정시키고, 용착 금속의 탈산정련 및 전기절연 작용을 통해 용접 품질을 높이는 역할을 합니다. 스패터링(spattering)은 용접 중 튀는 금속 입자로, 피복제는 이를 억제하여 용접 효율을 높여야 하므로 스패터링을 많게 한다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 강의 인성을 증가시키며, 특히 노치 인성을 증가시켜 강의 고온 가공을 쉽게 할 수 있도록 하는 원소는?

  1. P
  2. Si
  3. Pb
  4. Mn
(정답률: 52%)
  • Mn(망간)은 강의 인성을 높이고 특히 노치 인성을 증가시켜 고온 가공성을 향상시키는 역할을 하는 원소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 플라즈마 아크 절단법에 관한 설명이 틀린 것은?

  1. 알루미늄 등의 경금속에는 작동가스로 아르곤과 수소의 혼합가스가 사용된다.
  2. 가스절단과 같은 화학반응은 이용하지 않고, 고속의 플라즈마를 사용한다.
  3. 텅스텐전극과 수냉 노즐사이에 아크를 발생시키는 것을 비이행형 절단법이라 한다.
  4. 기체의 원자가 저온에서 음(-)이론으로 분리된 것을 플라즈마라 한다.
(정답률: 60%)
  • 플라즈마는 기체를 저온이 아닌 수천 도의 고온으로 가열하여 양이온과 음이온으로 분리된 상태를 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. AW 220, 무부하 전압 80V, 아크전압이 30 V인 용접기의 효율은(단, 내부손실은 2.5kW이다.)

  1. 71.5%
  2. 72.5 %
  3. 73.5%
  4. 74.5%
(정답률: 58%)
  • 용접기의 효율은 전체 입력 전력(출력 전력 + 내부 손실) 대비 실제 출력 전력의 비율로 계산합니다.
    ① [기본 공식] $\text{Efficiency} = \frac{I \times V}{I \times V + P_{\text{loss}}} \times 100$
    ② [숫자 대입] $\text{Efficiency} = \frac{220 \times 30}{220 \times 30 + 2500} \times 100$
    ③ [최종 결과] $\text{Efficiency} = 72.5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 예열용 연소 가스로는 주로 수소가스를 이용하며, 침몰선의 해체, 교량의 교각 개조 등에 사용되는 절단법은?

  1. 스카핑
  2. 산소창 절단
  3. 분말절단
  4. 수중절단
(정답률: 90%)
  • 수소가스를 예열용 연소 가스로 사용하여 침몰선의 해체나 교량의 교각 개조 등 물속에서 작업을 수행하는 절단법은 수중절단입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 피복아크 용접봉의 보관과 건조 방법으로 틀린 것은?

  1. 건조하고 진동이 없는 곳에 보관한다.
  2. 저소수계는 100 ~ 150℃에서 30분 건조한다.
  3. 피복제의 계통에 따라 건조 조건이 다르다.
  4. 일미나이트계는 70 ~ 100℃에서 30 ~ 60분 건조한다.
(정답률: 76%)
  • 저수소계 용접봉의 건조 온도는 일반적으로 $300 \sim 350^{\circ}C$에서 $1 \sim 2$시간 정도 건조해야 합니다. 따라서 저소수계는 $100 \sim 150^{\circ}C$에서 $30$분 건조한다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 가스절단 작업을 할 때 양호한 절단면을 얻기 위하여 예열 후 절단을 실시하는데 예열불꽃이 강할 경우 미치는 영향 중 잘못 표현된 것은?

  1. 절단면이 거칠어진다.
  2. 절단면이 매우 양호하다.
  3. 모서리가 용융되어 둥글게 된다.
  4. 슬래그 중의 철 성분의 박리가 어려워진다.
(정답률: 75%)
  • 가스절단 시 예열불꽃이 너무 강하면 과도한 용융이 발생하여 절단면이 거칠어지고, 모서리가 둥글게 녹으며, 슬래그의 박리가 어려워지는 등 품질이 저하됩니다. 따라서 절단면이 매우 양호하다는 설명은 잘못된 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 아크 용접기에 사용하는 변압기는 어느 것이 가장 적합한가?

  1. 누설 변압기
  2. 단권 변압기
  3. 계기용 변압기
  4. 전압 조정용 변압기
(정답률: 50%)
  • 아크 용접기는 부하 전류가 변하더라도 전압 변동이 적어야 하며, 단락 시 큰 전류가 흐르는 것을 방지하기 위해 리액턴스가 큰 누설 변압기를 사용하는 것이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 가스용접에서 전진법과 비교한 후진법의 설명으로 맞는 것은?

  1. 열이용률이 나쁘다.
  2. 용접속도가 느리다.
  3. 용접변형이 크다.
  4. 두꺼운 판의 용접에 적합하다.
(정답률: 74%)
  • 후진법은 전진법에 비해 열이용률이 좋고 용접 속도가 빠르며, 용접 변형이 적어 두꺼운 판의 용접에 매우 적합한 방식입니다.

    오답 노트
    열이용률이 나쁘다: 열이용률이 좋음
    용접속도가 느리다: 용접속도가 빠름
    용접변형이 크다: 용접변형이 적음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 산소에 대한 설명으로 틀린 것은?

  1. 가연성 가스이다.
  2. 무색, 무취, 무미이다.
  3. 물의 전기분해로도 제조한다.
  4. 액체 산소는 보통 연한 청색을 띤다.
(정답률: 76%)
  • 산소는 스스로 타는 가연성 가스가 아니라, 다른 물질의 연소를 돕는 조연성 가스입니다.

    오답 노트
    무색, 무취, 무미이다: 산소의 물리적 성질
    물의 전기분해로도 제조한다: 산소 제조 방법
    액체 산소는 보통 연한 청색을 띤다: 액체 산소의 외관 특성
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 피복 아크 용접 시 용접회로의 구성순서가 바르게 연결된 것은?

  1. 용접기 → 접지케이블 → 용접봉홀더 → 용접봉 → 아크 → 모재 → 헬멧
  2. 용접기 → 전극케이블 → 용접봉홀더 → 용접봉 → 아크 → 접지케이블 → 모재
  3. 용접기 → 접지케이블 → 용접봉홀더 → 용접봉 → 아크 → 전극케이블 → 모재
  4. 용접기 → 전극케이블 → 용접봉홀더 → 용접봉 → 아크 → 모재 → 접지케이블
(정답률: 62%)
  • 피복 아크 용접의 회로는 전원이 공급되는 용접기에서 시작하여 전극케이블, 용접봉홀더, 용접봉을 거쳐 아크가 발생하고, 모재를 통해 접지케이블로 돌아오는 순서로 구성됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 엔진 구동형 용접기에 비해 정류기형 직류 아크 용접기의 특성에 관한 설명으로 틀린 것은?

  1. 보수와 점검이 어렵다.
  2. 취급이 간단하고 가격이 싸다.
  3. 고장이 적고, 소음이 나지 않는다.
  4. 교류를 정류하므로 완전한 직류를 얻지 못한다.
(정답률: 53%)
  • 정류기형 직류 아크 용접기는 엔진 구동형에 비해 구조가 단순하고 안정적이어서 보수와 점검이 상대적으로 쉽습니다.

    오답 노트
    취급이 간단하고 가격이 싸다: 정류기형의 일반적 특징
    고장이 적고, 소음이 나지 않는다: 엔진 구동형 대비 정류기형의 장점
    교류를 정류하므로 완전한 직류를 얻지 못한다: 정류 과정의 특성
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 동일한 용접조건에서 피복 아크 용접할 경우 용입이 가장 깊게 나타나는 것은?

  1. 교류(AC)
  2. 직류 역극성(DCRP)
  3. 직류 정극성(DCSP)
  4. 고주파 교류(ACHF)
(정답률: 76%)
  • 직류 정극성(DCSP)은 전극(용접봉)에 $-$극, 모재에 $+$극을 연결하는 방식으로, 열량이 모재 쪽에 집중되어 용입이 가장 깊게 나타나는 특성이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 탄소강의 종류 중 탄소 함유량이 0.3 ~ 0.5%이고 탄소량이 증가함에 따라서 용접부에서 저온 균열이 발생될 위험성이 커지기 때문에 150 ~ 250℃로 예열을 실시할 필요가 있는 탄소강은?

  1. 저탄소강
  2. 중탄소강
  3. 고탄소강
  4. 대탄소강
(정답률: 52%)
  • 탄소 함유량이 $0.3 \sim 0.5\%$ 범위에 있으며, 탄소량 증가에 따라 저온 균열 위험이 커져 $150 \sim 250\text{℃}$의 예열이 필요한 강재는 중탄소강입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 가스 용접봉의 성분 중에서 인(P)이 모재에 미치는 영향을 올바르게 설명한 것은?

  1. 기공을 막을 수 있으나 강도가 떨어지게 된다.
  2. 강의 강도를 증가시키나 연신율, 굽힘성 등이 감소된다.
  3. 용접부의 저항력을 감소시키고, 기공 발생의 원인이 된다.
  4. 강에 취성을 주며 가연성을 잃게 하는데 특히 암적색으로 가열한 경우는 대단히 심하다.
(정답률: 44%)
  • 가스 용접봉 성분 중 인($P$)은 강에 취성을 부여하여 연성을 잃게 만들며, 특히 암적색으로 가열했을 때 이러한 현상이 심하게 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 아크전류가 일정할 때 아크전압이 높아지면 용접봉의 용융속도가 늦어지고, 아크전압이 낮아지면 용융속도가 빨라지는 특성은?

  1. 부저항 특성
  2. 전압회복 특성
  3. 절연회복 특성
  4. 아크길이 자기제어 특성
(정답률: 73%)
  • 아크 전압의 변화에 따라 용접봉의 용융 속도가 조절되어 아크 길이가 일정하게 유지되려는 성질을 아크길이 자기제어 특성이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 일반적으로 피복 아크 용접시 운봉폭은 심선 지름의 몇 배인가?

  1. 1 ~ 2 배
  2. 2 ~ 3 배
  3. 5 ~ 6 배
  4. 7 ~ 8 배
(정답률: 85%)
  • 피복 아크 용접 시 적절한 용입과 비드 형상을 얻기 위한 일반적인 운봉폭은 심선 지름의 $2 \sim 3$ 배입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 시중에서 시판되는 구리 제품의 종류가 아닌 것은?

  1. 전기동
  2. 산화동
  3. 정련동
  4. 무산소동
(정답률: 54%)
  • 구리 제품은 순도와 제조 공정에 따라 전기동, 정련동, 무산소동 등으로 구분됩니다.

    오답 노트
    산화동: 구리가 산화된 화합물 상태이며, 일반적인 시판 구리 제품의 종류로 분류하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 암모니안(NH3) 가스 중에서 500℃ 정도로 장시간 가열하여 강제품의 표면을 경화시키는 열처리는?

  1. 침탄 처리
  2. 질화 처리
  3. 화염 경화처리
  4. 고주파 경화처리
(정답률: 45%)
  • 암모니아($NH_{3}$) 가스를 사용하여 금속 표면에 질소를 침투시켜 경화시키는 열처리 방법은 질화 처리입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 냉간가공을 받은 금속의 재결정에 대한 일반적인 설명으로 틀린 것은?

  1. 가공도가 낮을수록 재결정 온도는 낮아진다.
  2. 가공시간이 길수록 재결정 온도는 낮아진다.
  3. 철의 재결정온도는 330 ~ 450℃ 정도 이다.
  4. 재결정 입자의 크기는 가공도가 낮을수록 커진다.
(정답률: 38%)
  • 냉간가공 시 가공도가 높을수록(변형이 많을수록) 내부 에너지가 증가하여 재결정 온도는 낮아집니다. 따라서 가공도가 낮을수록 재결정 온도가 낮아진다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 황동의 화학적 성질에 해당되지 않는 것은?

  1. 질량 효과
  2. 자연 균열
  3. 탈아연 부식
  4. 고온 탈아연
(정답률: 51%)
  • 황동은 아연이 빠져나가는 탈아연 부식이나 고온 탈아연 현상이 나타나는 특성이 있습니다.

    오답 노트
    질량 효과: 강재의 질량 크기에 따라 열처리 효과가 달라지는 강재의 특성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 18%Cr - 8%Ni계 스테인리스강의 조직은?

  1. 페라이트계
  2. 마텐자이트계
  3. 오스테나이트계
  4. 시멘타이트계
(정답률: 77%)
  • 18%Cr-8%Ni계 스테인리스강은 크롬과 니켈의 함량이 높아 상온에서도 오스테나이트 조직을 유지하는 대표적인 오스테나이트계 스테인리스강입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 주강제품에는 기포, 기고 등이 생기기 쉬우므로 제강작업시에 쓰이는 탈산제는?

  1. P, S
  2. Fe-Mn
  3. SO2
  4. Fe2O3
(정답률: 67%)
  • 제강작업 시 용융금속 내의 산소를 제거하여 기포나 기고 발생을 방지하는 탈산제로 Fe-Mn(페로망간)과 Fe-Si(페로실리콘) 등이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. Fe-C 상태도에서 아공석강의 탄소함량으로 옳은 것은?

  1. 0.025 ~ 0.80%C
  2. 0.80 ~ 2.0%C
  3. 2.0 ~ 4.3%C
  4. 4.3 ~ 6.67%C
(정답률: 54%)
  • Fe-C 상태도에서 탄소 함유량이 공석점인 $0.80\%C$보다 적고 $0.025\%C$보다 많은 영역을 아공석강이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 저온 메짐을 일으키는 원소는?

  1. 인(P)
  2. 황(S)
  3. 망간(Mn)
  4. 니켈(Ni)
(정답률: 59%)
  • 인(P)은 상온이나 저온에서 강재의 충격치를 저하시켜 취성을 증가시키는 저온 메짐(Cold Shortness)의 주원인 원소입니다.

    오답 노트
    황(S): 고온 메짐(Hot Shortness)의 원인이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 오스테나이트계 스테인리스강을 용접시 냉각과정에서 고온균열이 발생하게 되는 원인으로 틀린 것은?

  1. 아크의 길이가 너무 길 때
  2. 모재가 오염되어 있을 때
  3. 크레이터 처리를 하였을 때
  4. 구속력이 가해진 상태에서 용접할 때
(정답률: 63%)
  • 오스테나이트계 스테인리스강의 고온균열은 불순물, 과도한 구속력, 부적절한 아크 길이 등으로 인해 발생합니다.

    오답 노트
    크레이터 처리를 하였을 때: 크레이터 처리는 용접 종료 부위의 함몰과 균열을 방지하기 위한 조치이므로 균열의 원인이 아니라 방지책입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 텅스텐(W)의 용융점은 약 몇 ℃ 인가?

  1. 1538℃
  2. 2610℃
  3. 3410℃
  4. 4310℃
(정답률: 72%)
  • 텅스텐(W)은 금속 원소 중 가장 높은 융점을 가진 금속으로, 약 $3410^{\circ}C$에서 용융됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 저온뜨임의 목적이 아닌 것은?

  1. 치수의 경년변화 방지
  2. 담금질 응력 제거
  3. 내마모성의 향상
  4. 기공의 방지
(정답률: 47%)
  • 저온뜨임은 담금질 후의 조직을 안정시켜 응력을 제거하고 내마모성을 높이며 치수의 경년변화를 방지하는 것이 주 목적입니다.

    오답 노트
    기공의 방지: 주조 시 발생하는 결함으로 뜨임 공정과는 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 현미경 시험용 부식제 중 알루미늄 및 그 합금용에 사용되는 것은?

  1. 초산 알코올 용액
  2. 피크린산 용액
  3. 왕수
  4. 수산화나트륨 용액
(정답률: 55%)
  • 알루미늄 및 그 합금은 화학적으로 매우 활성도가 높아 일반적인 산성 부식제보다는 강알칼리성 용액을 사용하여 표면을 부식시킵니다.
    따라서 수산화나트륨 용액이 알루미늄 합금의 조직 관찰을 위한 부식제로 사용됩니다.

    오답 노트
    초산 알코올 용액: 구리 및 구리 합금용
    피크린산 용액: 철 및 강용
    왕수: 스테인리스강 및 니켈 합금용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 전기에 감전되었을 때 체내에 흐르는 전류가 몇 mA일 때 근육 수축이 일어나는가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 5 mA
  2. 20 mA
  3. 50 mA
  4. 100 mA
(정답률: 71%)
  • 인체에 흐르는 전류가 $20\text{mA}$ 정도가 되면 강한 근육 수축이 일어나며, 스스로 전선에서 떨어지기 어려운 상태가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 금속산화물이 알루미늄에 의하여 산소를 빼앗기는 반응에 의해 생성되는 열을 이용하여 금속을 접합하는 용접 방법은?

  1. 일렉트로 슬래그 용접
  2. 테르밋 용접
  3. 불활성 가스 금속 아크 용접
  4. 스폿 용접
(정답률: 74%)
  • 금속산화물과 알루미늄의 화학 반응(테르밋 반응) 시 발생하는 강력한 반응열을 이용하여 금속을 접합하는 방법이 테르밋 용접입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 맛대기 용접에서 판 두께가 대략 6mm 이하의 경우에 사용되는 홈의 형상은?

  1. I형
  2. X형
  3. U형
  4. H형
(정답률: 81%)
  • 판 두께가 얇은 경우($6\text{mm}$이하)에는 별도의 홈 가공 없이 그대로 용접하는 I형 홈을 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. TIG 용접에서 청정작용이 가장 잘 발생하는 용접전원은?

  1. 직류 역극성일 때
  2. 직류 정극성일 때
  3. 교류 정극성일 때
  4. 극성에 관계없음
(정답률: 54%)
  • TIG 용접에서 알루미늄 등의 산화막을 제거하는 청정작용은 전극이 (+)극인 직류 역극성(DCEN)일 때 전자의 흐름과 이온의 이동으로 인해 가장 활발하게 일어납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 중 서브머지드 아크 용접에서 기공의 발생 원인과 거리가 가장 먼 것은?

  1. 용제의 건조불량
  2. 용접속도의 과대
  3. 용접부의 구속이 심할 때
  4. 용제 중에 불순물의 혼입
(정답률: 66%)
  • 기공은 주로 용제 내의 수분이나 불순물, 과도한 용접 속도로 인해 가스가 갇히며 발생합니다. 반면 용접부의 구속이 심한 경우는 기공보다는 균열(Crack) 발생의 주요 원인이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 안전모의 일반구조에 대한 설명으로 틀린 것은?

  1. 안전모는 모체, 착장체 및 턱끈을 가질 것
  2. 착장체의 구조는 착용자의 머리부위에 균등한 힘이 분배되도록 할 것
  3. 안전모의 내부수직거리는 25mm 이상 50mm 미만일 것
  4. 착장체의 머리 고정대는 착용자의 머리 부위에 고정하도록 조절할 수 없을 것
(정답률: 87%)
  • 안전모의 착장체 머리 고정대는 착용자의 머리 크기와 모양에 맞게 고정하도록 조절할 수 있는 구조여야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 용접재료

36. 매크로 조직 시험에서 철강재의 부식에 사용되지 않는 것은?

  1. 염산 1 : 물 1의 액
  2. 염산 3.8 : 황산 1.2 : 물 5.0의 액
  3. 소금 1 : 물 1.5의 액
  4. 초산 1 : 물 3의 액
(정답률: 65%)
  • 철강재의 매크로 조직 시험을 위한 부식액으로는 주로 산성 용액(염산, 황산, 초산 등)이 사용되며, 소금물은 부식액으로 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 서브머지드 아크 용접의 용제에서 광물성 원료를 고온(1300℃ 이상)으로 용융한 후 분쇄하여 적합한 입도로 만드는 용제는?

  1. 용융형 용제
  2. 소결형 용제
  3. 첨가형 용제
  4. 혼성형 용제
(정답률: 68%)
  • 광물성 원료를 $1300^{\circ}C$이상의 고온으로 완전히 녹인(용융) 후 분쇄하여 만드는 용제이므로 용융형 용제가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 용접결함과 그 원인을 조합한 것으로 틀린 것은?

  1. 선상조직 - 용착금속의 냉각속도가 빠를 때
  2. 오버랩 - 전류가 너무 낮을 때
  3. 용입불량 - 전류가 너무 높을 때
  4. 슬래그 섞임 - 전층의 슬래그 제거가 불완전할 때
(정답률: 68%)
  • 용입불량은 전류가 너무 낮거나 용접 속도가 너무 빠를 때, 또는 이음부 설계가 부적당할 때 발생합니다.

    오답 노트
    용입불량 - 전류가 너무 높을 때: 전류가 높으면 오히려 용입이 깊어집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 용접작업을 할 때 발생한 변형을 가열하여 소성변형을 시켜서 교정하는 방법으로 틀린 것은?

  1. 박판에 대한 점수축법
  2. 형재에 대한 직선수축법
  3. 가열 후 해머질 하는법
  4. 피닝법
(정답률: 64%)
  • 가열을 통해 소성변형을 유도하는 교정법이 아닌 것을 찾는 문제입니다. 피닝법은 가열 없이 해머링(타격)을 통해 변형을 교정하는 기계적 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다음 중 CO2 가스 아크용접에 적용되는 금속으로 맞는 것은?

  1. 알루미늄
  2. 황동
  3. 연강
  4. 마그네슘
(정답률: 64%)
  • $\text{CO}_{2}$가스 아크 용접은 경제성이 뛰어나 주로 연강의 용접에 널리 적용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. 모재의 열 변형이 거의 없으며, 이종 금속의 용접이 가능하고 정밀한 용접을 할 수 있으며, 비접촉식 방식으로 모재에 손상을 주지 않는 용접은?

  1. 레이저 용접
  2. 테르밋 용접
  3. 스터드 용접
  4. 플라즈마 제트 아크 용접
(정답률: 70%)
  • 고에너지 밀도의 응집된 광선을 사용하여 국부적으로 급속 가열하므로 열 변형이 매우 적고, 비접촉 방식으로 정밀한 용접 및 이종 금속 용접이 가능한 특징을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 납땜에 관한 설명 중 맞는 것은?

  1. 경납땜은 주로 납과 주석의 합금용제를 많이 사용한다.
  2. 연납땜은 450℃ 이상에서 하는 작업이다.
  3. 납땜은 금속 사이에 융점이 낮은 별개의 금속을 용융 첨가하여 접합한다.
  4. 은납은 주성분은 은, 납, 탄소 등의 합금이다.
(정답률: 48%)
  • 납땜은 접합하려는 모재보다 융점이 낮은 별개의 금속(납재)을 녹여 넣어 접합하는 방식입니다.

    오답 노트
    경납땜: 주로 은납 등을 사용하며, 납-주석 합금은 연납땜에 사용됩니다.
    연납땜: 일반적으로 $450^{\circ}C$ 미만에서 수행합니다.
    은납: 주성분은 은(Ag)이며 탄소는 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 용접부의 비파괴 시험에 속하는 것은?

  1. 인장시험
  2. 화학분석시험
  3. 침투시험
  4. 용접균열시험
(정답률: 69%)
  • 비파괴 시험은 재료를 파괴하지 않고 결함을 검사하는 방법입니다. 침투시험은 액체의 침투 원리를 이용하여 표면 결함을 찾는 대표적인 비파괴 시험법입니다.

    오답 노트
    인장시험, 화학분석시험, 용접균열시험: 재료를 절단하거나 변형시켜 파괴하는 파괴 시험에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 용접 시 발생되는 아크 광선에 대한 재해 원인이 아닌 것은?

  1. 차광도가 낮은 차광 유리를 사용했을 때
  2. 사이드에 아크 빛이 들어 왔을 때
  3. 아크 빛을 직접 눈으로 보았을 때
  4. 차광도가 높은 차광 유리를 사용했을 때
(정답률: 85%)
  • 아크 광선에 의한 재해는 강한 빛에 노출될 때 발생합니다. 차광도가 높은 차광 유리를 사용하는 것은 빛을 효과적으로 차단하여 눈을 보호하는 안전한 조치이므로 재해 원인이 될 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 용접전의 일반적인 준비 사항이 아닌 것은?

  1. 용접재료 확인
  2. 용접사 선정
  3. 용접봉의 선택
  4. 후열과 풀림
(정답률: 81%)
  • 용접 전 준비 사항은 재료 확인, 용접사 선정, 용접봉 선택 등 작업 시작 전의 세팅 단계입니다.

    오답 노트
    후열과 풀림: 용접 완료 후 잔류 응력을 제거하기 위해 수행하는 후처리 공정입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. TIG 용접에서 보호 가스로 주로 사용하는 가스는?

  1. Ar, He
  2. CO, Ar
  3. He, CO2
  4. CO, He
(정답률: 82%)
  • TIG 용접은 비활성 가스를 사용하여 용접부를 보호하는 방식이므로, 화학적으로 반응하지 않는 불활성 가스인 Ar(아르곤)과 He(헬륨)을 주로 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 이산화탄소 아크 용접의 시공법에 대한 설명으로 맞는 것은?

  1. 와이어의 돌출길이가 길수록 비드가 아름답다.
  2. 와이어의 용용속도는 아크전류에 정비례하여 증가한다.
  3. 와이어의 돌출길이가 길수록 늦게 용융된다.
  4. 와이어의 돌출길이가 길수록 아크가 안정된다.
(정답률: 77%)
  • 이산화탄소 아크 용접에서 와이어의 용융 속도는 아크 전류가 증가함에 따라 정비례하여 증가하는 특성을 가집니다.

    오답 노트
    와이어 돌출길이가 길어지면: 아크가 불안정해지고, 용융 속도가 빨라지며, 비드 외관이 나빠집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 서브머지드 아크 용접에서 루트 간격이 0.8mm 보다 넓을 때 누설방지 비드를 배치하는 가장 큰 이유로 맞는 것은?

  1. 기공을 방지하기 위하여
  2. 크랙을 방지하기 위하여
  3. 용접변형을 방지하기 위하여
  4. 용락을 방지하기 위하여
(정답률: 65%)
  • 서브머지드 아크 용접 시 루트 간격이 넓으면 용융 금속이 아래로 흘러내리는 용락 현상이 발생하기 쉽습니다. 이를 막기 위해 누설방지 비드를 배치하여 용락을 방지합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. MIG 용접 시 와이어 송급 방식의 종류가 아닌 것은?

  1. 풀 방식
  2. 푸시 방식
  3. 푸시 풀 방식
  4. 푸시 언더 방식
(정답률: 85%)
  • MIG 용접의 와이어 송급 방식은 송급 장치가 토치 뒤에서 당기는 풀 방식, 앞에서 밀어주는 푸시 방식, 그리고 두 방식을 결합한 푸시 풀 방식으로 구분됩니다. 푸시 언더 방식은 존재하지 않는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 중 심 용접의 종류가 아닌 것은?

  1. 맞대기 심 용접
  2. 슬롯 심 용접
  3. 매시 심 용접
  4. 포일 심 용접
(정답률: 52%)
  • 심 용접의 종류에는 맞대기 심 용접, 매시 심 용접, 포일 심 용접이 있습니다. 따라서 슬롯 심 용접은 심 용접의 종류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계제도

51. 다음 중 기계제도 분야에서 가장 많이 사용되며, 제3각법에 의하여 그리므로 모양을 엄밀, 정확하게 표시할 수 있는 도면은?

  1. 캐비닛도
  2. 등각투상도
  3. 투시도
  4. 정투상도
(정답률: 78%)
  • 정투상도는 물체를 서로 직각인 방향에서 바라본 모습을 그리는 방법으로, 제3각법을 사용하여 물체의 모양과 치수를 가장 엄밀하고 정확하게 표시할 수 있어 기계제도에서 표준으로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

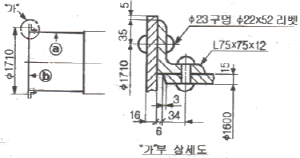

52. 그림과 같은 도면에서 ⓐ 판의 두께는 얼마인가?

  1. 6 mm
  2. 12 mm
  3. 15 mm
  4. 16 mm
(정답률: 52%)
  • 제시된 상세도 이미지 를 분석하면, ⓐ 판의 두께를 나타내는 치수선이 명확하게 $15$로 표기되어 있습니다.
    ① [치수 확인]
    $$Thickness = 15$$
    ② [숫자 대입]
    $$Thickness = 15$$
    ③ [최종 결과]
    $$Thickness = 15$$
    따라서 ⓐ 판의 두께는 $15\text{ mm}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 배관 도시 기호 중 체크밸브를 나타내는 것은?

(정답률: 80%)
  • 배관 도시 기호에서 체크밸브(역지밸브)는 유체가 한 방향으로만 흐르게 하고 역류를 방지하는 기호인 로 표시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 중 단독형체로 적용되는 기하공차로만 짝지어진 것은?

  1. 평면도, 진원도
  2. 진직도, 직각도
  3. 평행도, 경사도
  4. 위치도, 대칭도
(정답률: 52%)
  • 기하공차 중 단독형체 공차는 데이터럼(기준) 없이 형체 그 자체만으로 평가하는 공차를 말합니다.
    평면도, 진원도, 진직도가 이에 해당합니다.

    오답 노트
    직각도, 평행도, 경사도, 위치도, 대칭도: 기준이 되는 데이터럼이 필요한 관련형체 공차입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 기계제도에서 도면의 크기 및 양식에 대한 설명 중 틀린 것은?

  1. 도면 용지는 A열 사이즈를 사용할 수 있으며, 연장하는 경우에는 연장사이즈를 사용한다.
  2. A4 ~ A0 도면 용지는 반드시 긴 쪽을 좌우 방향으로 놓고서 사용해야 한다.
  3. 도면에서 반드시 윤곽선 및 중심마크를 그린다.
  4. 복사한 도면을 접을 때 그 크기는 원칙적으로 A4 크기로 한다.
(정답률: 61%)
  • 도면 용지는 원칙적으로 긴 쪽을 아래쪽으로 하여 가로 방향으로 사용하지만, A4 용지의 경우에는 세로 방향으로 사용할 수 있습니다. 따라서 A4 ~ A0 모든 용지를 반드시 가로로만 사용해야 한다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 물체의 정면도를 기준으로 하여 뒤쪽에서 본 투상도는?

  1. 정면도
  2. 평면도
  3. 저면도
  4. 배면도
(정답률: 77%)
  • 투상법에서 물체의 정면도를 기준으로 하여 그 반대편인 뒤쪽에서 바라본 투상도를 배면도라고 합니다.

    오답 노트
    평면도: 위에서 본 도면
    저면도: 아래에서 본 도면
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 그림과 같은 용접 이음을 용접 기호로 옳게 표시한 것은?

(정답률: 85%)
  • 제시된 이미지 는 필릿 용접이 아닌 홈 용접의 일종으로, 용접 기호의 형상이 실제 용접부의 단면 형상과 일치해야 합니다. 따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 중 치수 보조 기호를 적용할 수 없는 것은?

  1. 구의 지름 치수
  2. 단면이 정사각형인 면
  3. 단면이 정삼각형인 면
  4. 판재의 두께 치수
(정답률: 62%)
  • 치수 보조 기호는 구의 지름, 정사각형의 변, 판재의 두께 등 반복되는 치수를 간략하게 표시할 때 사용하지만, 정삼각형 면의 경우에는 해당 보조 기호를 적용하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음 중 용접 구조용 압연 강재의 KS 기호는?

  1. SS 400
  2. SCW 450
  3. SM 400 C
  4. SCM 415 M
(정답률: 66%)
  • 용접 구조용 압연 강재의 KS 기호는 SM(Steel Marine/Structure)을 사용합니다. SM 400 C는 용접 구조용 압연 강재의 규격에 해당합니다.

    오답 노트
    SS 400: 일반 구조용 압연 강재
    SCW 450: 냉간 압조용 강재
    SCM 415 M: 크롬 몰리브덴강
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 그림에서 축 끝에 도시된 센터 구멍 기호가 뜻하는 것은?

  1. 센터 구멍이 남아 있어도 좋다.
  2. 센터 구멍이 필요하지 않다.
  3. 센터 구멍을 반드시 남겨둔다.
  4. 센터 구멍이 필요하다.
(정답률: 48%)
  • 제시된 이미지 의 기호는 센터 구멍을 가공하지 않거나 제거하여 센터 구멍이 필요하지 않음을 나타내는 표시입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
