컴퓨터응용선반기능사 필기 기출문제복원 (2009-07-12)

컴퓨터응용선반기능사
(2009-07-12 기출문제)

목록

1과목: 기계재료 및 요소

1. 니켈, 크롬, 모리브덴, 구리 등을 첨가하여 재질을 개선한 것으로 노듈러 주철, 덕타일 주철 등으로 불리는 이 주철은 내마멸성, 내열성, 내석성 등이 대단히 우수하여 자동차용 주물이나 주조용 재료로 가장 많이 쓰이는 것은?

  1. 칠드주철
  2. 구상흑연주철
  3. 보통주철
  4. 펄라이트 가단주철
(정답률: 50%)
  • 구상흑연주철은 니켈, 크롬, 모리브덴, 구리 등을 첨가하여 내마멸성, 내열성, 내석성 등이 대단히 우수한 재질로 개선된 주철입니다. 이러한 특성으로 인해 자동차용 주물이나 주조용 재료로 가장 많이 사용됩니다. 따라서, 보기 중에서 "구상흑연주철"이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 벨트 전동장치의 특성에 관한 설명으로 틀린 것은?

  1. 회전비가 부정확하여 강력 고속전동이 곤란하다.
  2. 전동효율이 작아 각종 기계장치의 운전에 널리 사용하기에는 부적합하다.
  3. 종동축에 과대하중이 작용할 때에는 벨트와 풀리 부분이 미끄러져서 전동장치의 파손을 방지할 수 있다.
  4. 전동장치가 조작이 간단하고 비용이 싸다.
(정답률: 50%)
  • 전동효율이 작아 각종 기계장치의 운전에 널리 사용하기에는 부적합하다. - 벨트 전동장치는 전동효율이 낮아서 전력 손실이 많이 발생하며, 이로 인해 강력하고 고속의 기계장치를 구동하기에는 적합하지 않습니다. 따라서 일반적으로는 속도나 힘의 정확도가 크게 요구되지 않는 기계장치에서 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 42500kgfㆍ㎜의 굽힘 모멘트가 작용하는 연강 축 지름은 약 몇 ㎜인가?(단. 허용 굽힘 응력은 5kgf/㎟이다.)

  1. 21
  2. 36
  3. 92
  4. 44
(정답률: 33%)
  • 허용 굽힘 응력은 5kgf/㎟이므로, 굽힘 모멘트 M이 작용할 때의 최대 허용 굽힘 응력은 다음과 같다.

    5kgf/㎟ = M/(0.25πd³)

    여기서 M은 42500kgfㆍ㎜이므로,

    5kgf/㎟ = 42500kgfㆍ㎜/(0.25πd³)

    d³ = 42500kgfㆍ㎜/(0.25π×5kgf/㎟) ≈ 5412.4

    d ≈ 44

    따라서, 연강 축 지름은 약 44㎜이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 축에 키 홈을 가공하지 않고 사용하는 키(key)는?

  1. 성크 키
  2. 새들 키
  3. 반달 키
  4. 스플라인
(정답률: 59%)
  • 새들 키는 축에 홈을 가공하지 않고 사용하는 키로, 축과 구멍 사이의 간격을 채우는 역할을 합니다. 따라서 새들 키는 다른 키들과 달리 축에 직접 가공을 하지 않아도 되기 때문에 간단하게 사용할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 정지상태의 냉각수의 냉각속도를 1로 했을 때 냉각속도가 가장 빠른 것은?

  1. 물
  2. 공기
  3. 기름
  4. 소금물
(정답률: 67%)
  • 냉각속도는 물질의 열전도율과 비례하기 때문에 열전도율이 높을수록 냉각속도가 빠릅니다. 소금물은 물에 소금이 녹아있기 때문에 물보다 열전도율이 높아 냉각속도가 빠릅니다. 따라서 소금물이 가장 냉각속도가 빠른 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 제동장치에 대한 설명으로 틀린 것은?

  1. 제동장치는 기계 운동부의 이탈방지 기구이다.
  2. 제동장치에서 가장 널리 사용되고 있는 것은 마찰 브레이크이다.
  3. 용도는 일반기계, 자동차, 철도 차량 등에 널리 사용된다.
  4. 운전 중인 기계의 운동에너지를 흡수하여 운동 속도를 감소 및 정지시키는 장치이다.
(정답률: 70%)
  • 정답은 "제동장치에서 가장 널리 사용되고 있는 것은 마찰 브레이크이다."입니다.

    제동장치는 운동부의 이탈방지 기구이며, 운전 중인 기계의 운동에너지를 흡수하여 운동 속도를 감소 및 정지시키는 장치입니다. 이는 일반기계, 자동차, 철도 차량 등에 널리 사용됩니다. 마찰 브레이크는 제동장치 중 하나로 가장 널리 사용되고 있지만, 다른 제동장치도 존재합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 일반적으로 리벳작업을 하기 위한 구멍은 리벳 지름보다 몇 ㎜정도 커야 하는가?

  1. 0.5 ~ 1.0
  2. 1.0 ~ 1.5
  3. 2.5 ~ 5.0
  4. 5.0 ~ 10.0
(정답률: 58%)
  • 리벳을 박기 위해서는 구멍의 지름이 리벳 지름보다 약 1.0 ~ 1.5mm 정도 커야 합니다. 이는 리벳을 박을 때 구멍이 너무 작으면 리벳이 박히지 않고, 구멍이 너무 크면 리벳이 흔들리거나 빠져나올 수 있기 때문입니다. 따라서 적절한 크기의 구멍을 만들어야 리벳 작업이 원활하게 이루어질 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 니들 롤러 베어링의 설명으로 틀린 것은?

  1. 지름은 바늘 모양의 롤러를 사용한다.
  2. 좁은 장소나 충격하중이 있는 곳에 사용할 수 없다.
  3. 내륜붙이 베어링과 내륜 없는 베어링이 있다.
  4. 축지름에 비하여 바깥지름이 작다.
(정답률: 57%)
  • 롤러 베어링은 축과 베어링 사이에 롤러를 두어 마찰을 줄이고 회전력을 전달하는 역할을 합니다. 그러나 롤러 베어링은 충격하중이나 좁은 공간에서 사용하기에는 적합하지 않습니다. 이는 롤러 베어링이 축과 베어링 사이에 롤러를 두어 회전력을 전달하기 때문에 충격하중이나 좁은 공간에서는 롤러의 움직임이 제한되어 작동이 어렵기 때문입니다. 따라서 이러한 상황에서는 다른 유형의 베어링을 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 구리의 특성 설명으로 틀린 것은?

  1. 비중이 8.9 정도이며, 용융점이 1083℃ 정도이다.
  2. 전연성이 좋으나 가공이 용이하지 않다.
  3. 전기 및 열의 전도성이 우수하다.
  4. 아름다운 광택과 귀금속적 성질이 우수하다.
(정답률: 67%)
  • 구리는 전연성이 매우 우수하여 전기를 잘 통하지만, 가공이 용이하지 않은 특성을 가지고 있습니다. 이는 구리가 매우 연성이 높기 때문으로, 가공 시에는 쉽게 변형되어 원하는 모양을 만들기 어렵습니다. 따라서 구리를 가공할 때에는 매우 조심스럽게 다루어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 특수강 중에서 자경성(self-hardening)이 있어 담금질성과 뜨임효과를 좋게 하며, 탄소와 결합하여 탄화물을 만들어 강에 내마멸성을 좋게 하고 내식성, 내산화성을 향상시켜 강인한 강을 만드는 것은?

  1. Co강
  2. Cr강
  3. Ni강
  4. Si강
(정답률: 53%)
  • Cr강은 크롬과 결합하여 탄화물을 만들어 내마멸성을 좋게 하고 내식성, 내산화성을 향상시켜 강인한 강을 만들 수 있습니다. 따라서 담금질성과 뜨임효과를 좋게 하며, 강의 내구성을 향상시키는 특성을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 주로 너비가 좁고 얇은 긴 바로서 하중을 지지하는 스프링은?

  1. 원판 스프링
  2. 겹판 스프링
  3. 인장 코일 스프링
  4. 압축 코일 스프링
(정답률: 48%)
  • 겹판 스프링은 여러 개의 판을 겹쳐서 만든 스프링으로, 넓은 표면적을 가지고 있어 하중을 분산시키는 효과가 높습니다. 또한 너비가 좁고 얇은 형태로 제작되어 공간을 효율적으로 활용할 수 있습니다. 따라서 하중을 지지하는데 적합한 스프링입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 한 변의 길이 12mm인 정사각형 단면 봉에 축선 방향으로 144kgf의 압축하중이 작용할 때 생기는 압 축응력 값은 몇 kgf/mm2 인가?

  1. 4.75
  2. 1.0
  3. 0.75
  4. 12.1
(정답률: 36%)
  • 압축응력은 압축하중을 단면적으로 나눈 값으로 계산됩니다. 정사각형 단면의 단면적은 변의 길이를 제곱한 값인 144mm2 입니다. 따라서 압축응력은 144kgf를 144mm2로 나눈 값인 1.0kgf/mm2 입니다. 따라서 정답은 "1.0" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 면심입방격자 구조로서 전성과 연성이 우수한 금속으로 짝지어진 것은?

  1. 금, 크롬, 카드뮴
  2. 금, 알루미늄, 구리
  3. 금, 은, 카드뮴
  4. 금, 몰리브덴, 코발트
(정답률: 64%)
  • 면심입방격자 구조는 결정 구조 중 하나로, 이 구조를 가진 금속은 전성과 연성이 뛰어나며, 높은 열전도성과 전기전도성을 가지고 있습니다. 이 중에서도 금, 알루미늄, 구리는 가장 보편적으로 사용되는 금속 중 하나로, 각각의 특성에 따라 다양한 분야에서 사용됩니다. 금은 화학적으로 안정적이며, 전기전도성과 열전도성이 뛰어나기 때문에 전자공학, 보석류, 화학 분야에서 사용됩니다. 알루미늄은 가볍고 내식성이 뛰어나며, 건축, 운송, 포장 등 다양한 분야에서 사용됩니다. 구리는 전기전도성과 열전도성이 뛰어나며, 전자기기, 배관, 동전 등 다양한 분야에서 사용됩니다. 따라서, 이 세 가지 금속이 면심입방격자 구조로 짝지어진 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 주조용 알루미늄 합금이 아닌 것은?

  1. Al - Cu계 합금
  2. Al - Si계 합금
  3. Al - Mg계 합금
  4. 두랄루민
(정답률: 56%)
  • 두랄루민은 알루미늄 합금이 아닙니다. 두랄루민은 일반적으로 철강의 일종인 탄소강과 같은 금속입니다. 따라서, 주조용 알루미늄 합금이 아닌 것은 두랄루민입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 금속은 전류를 흘리면 전류가 소모되는데 어떤 종류의 금속에서는 어느 일정온도에서 갑자기 전기저항이 '0' 이 되는 현상은?

  1. 초전도 현상
  2. 임계 현상
  3. 전기장 현상
  4. 자기장 현상
(정답률: 72%)
  • 초전도 현상은 금속이 일정 온도 이하에서는 전기저항이 존재하지만, 어느 일정 온도 이상에서는 금속 내 전자들이 자유롭게 움직이면서 전기저항이 '0'이 되는 현상입니다. 이는 금속 내 전자들이 서로 상호작용하여 결합하는데 필요한 진동 에너지를 상실하면서 발생하는 현상으로, 이를 초전도 상태라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도(절삭부분)

16. 보기와 같이 대상물의 구멍, 홈 등 일부분의 모양을 도시하는 것으로 충분한 경우 사용되는 투상도는?

  1. 보조 투상도
  2. 국부 투상도
  3. 회전 투상도
  4. 부분 투상도
(정답률: 77%)
  • 국부 투상도는 대상물의 일부분만을 도시하는 투상도로, 보기에서는 대상물의 구멍, 홈 등 일부분의 모양만을 도시하고 있습니다. 따라서 이 경우에는 국부 투상도가 적절한 선택지입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 조리 전축이 이고, 구멍은 인 끼워 맞춤에서 최소 죔쇄는?

  1. 0.02
  2. 0.05
  3. 0.07
  4. 0.12
(정답률: 52%)
  • 조리 전축과 구멍의 크기 차이가 작을수록 죔쇄가 커지므로, 조리 전축과 구멍의 크기 차이를 구해야 한다.

    조리 전축의 크기는 17mm이고, 구멍의 크기는 16.98mm이므로, 크기 차이는 0.02mm이다.

    따라서, 최소 죔쇄는 0.02mm이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 표면거칠기 지시방법에서 '제거가공을 허용하지 않는다' 는 것을 지시하는 것은?

(정답률: 82%)
  • 제거가공을 허용하지 않는다는 것은 표면을 깎거나 벗기는 등의 가공을 하지 말라는 뜻입니다. ""는 표면을 그대로 유지하라는 이미지로, 제거가공을 하지 말라는 지시를 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 구름 볼 베어링의 호칭번호 6305의 안지름은 몇 ㎜ 인가?

  1. 5
  2. 10
  3. 20
  4. 25
(정답률: 82%)
  • 구름 볼 베어링의 호칭번호 6305에서 "63"은 외경을 나타내고 "05"는 내경을 나타냅니다. 내경에 대한 숫자는 5의 배수로 표시됩니다. 따라서 6305 베어링의 내경은 25mm입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 기하공차의 종류 중 선의 윤곽도를 나타내는 기호는?

(정답률: 74%)
  • 정답은 "" 입니다.

    이 기호는 등차수열에서 첫째항을 나타내는 "a"와 공차를 나타내는 "d"를 이용하여 선의 윤곽을 나타내는 것입니다. "a"는 선의 시작점을 나타내고, "d"는 선의 방향과 길이를 나타냅니다. 따라서 이 기호는 선의 시작점과 방향, 길이를 모두 나타내기 때문에 선의 윤곽을 나타내는 기호로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 스퍼 기어의 요목표가 보기와 같을 때, 비어 있는 모듈은 얼마인가?

  1. 1.5
  2. 2
  3. 3
  4. 6
(정답률: 72%)
  • 스퍼 기어는 4개의 모듈로 이루어져 있으며, 이미지에서 보이는 것처럼 1, 2, 6번 모듈은 이미 채워져 있습니다. 따라서 비어 있는 모듈은 3번 모듈이며, 정답은 "3"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 구의 지름을 나타내는 치수 보조 기호는?

  1. C
  2. ø
  3. Sø
  4. t
(정답률: 70%)
  • "Sø"는 노르웨이어로 "diameter"를 의미하는 "diameter"의 약어인 "ø"에 "S"를 추가한 것입니다. 따라서 "Sø"는 구의 지름을 나타내는 치수 보조 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 보기와 같은 제3각 정 투상도에서 누락된 우측면도로 가장 적합한 것은?

(정답률: 67%)
  • 보기 중에서는 ""가 가장 적합하다. 이유는 제3각 정 투상도에서는 누락된 우측면도가 필요하며, 이를 표현하기 위해서는 도로의 곡률이 크지 않은 직선적인 부분이 필요하다. ""는 곡률이 작은 직선적인 부분이므로 가장 적합하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 가공에 의한 커터의 줄무늬 방향 모양이 보기와 같을 때 그 줄무늬 방향의 기호에 해당하는 것은?

  1. =
  2. X
  3. R
  4. C
(정답률: 79%)
  • 가공에 의한 커터의 줄무늬 방향이 보기에서 왼쪽에서 오른쪽으로 가로 방향으로 진행되고 있으므로, 이는 "=" 기호에 해당하는 것입니다. 따라서 정답은 "C"가 아닌 "="입니다. 따라서 이 문제는 잘못된 보기를 제시한 오류가 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 좌우 대칭인 보기 입체도의 화살표 방향 정면도로 가장 적합한 것은?

(정답률: 59%)
  • 보기 중에서 ""이 정답인 이유는, 좌우 대칭인 입체도를 정면도로 나타낼 때, 화살표가 정면을 향하도록 그려져야 하기 때문입니다. ""과 ""는 화살표가 반대 방향으로 그려져 있고, ""는 좌우 대칭이 아니기 때문에 정답이 될 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 공작물의 회전운동과 절삭공구의 직선운동에 의하여 내, 외경 및 나사가공 등을 하는 가공방법은?

  1. 밀링작업
  2. 연삭작업
  3. 선반작업
  4. 드릴작업
(정답률: 80%)
  • 선반작업은 회전운동을 이용하여 원통형 물체를 가공하는 방법입니다. 내, 외경 및 나사가공 등 다양한 형태의 가공이 가능하며, 절삭공구를 이용하여 직선운동을 가해 원하는 형태로 가공할 수 있습니다. 따라서 공작물의 회전운동과 절삭공구의 직선운동에 의하여 내, 외경 및 나사가공 등을 하는 가공방법으로서 선반작업이 선택됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 일반적으로 유동형 칩이 발생되는 경우가 아닌 것은?

  1. 절삭깊이가 클 때
  2. 절삭속도가 빠를 때
  3. 윗면 경사각이 클 때
  4. 일감의 재질이 연하고 인성이 많을 때
(정답률: 57%)
  • 절삭깊이가 클 때는 한 번에 많은 양의 재료가 제거되기 때문에 칩이 작아지지 않고 크게 발생하게 됩니다. 이로 인해 칩이 제거되는 과정에서 발생하는 열과 압력이 크게 되어 유동형 칩이 발생하지 않습니다. 따라서 절삭깊이가 클 때는 일반적으로 유동형 칩이 발생되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 중 센터리스 연삭기의 장점이 아닌 것은?

  1. 중곡의 원통을 연삭하는데 편리하다.
  2. 연속 작업을 할 수 있어 대량생산에 적합하다.
  3. 대형 중량물도 연삭할 수 있다.
  4. 연삭 여유가 작아도 된다.
(정답률: 68%)
  • 센터리스 연삭기는 작업물을 중심축에 고정하지 않고 연삭하는 기계로, 작업물의 크기나 형태에 구애받지 않고 대형 중량물도 연삭할 수 있습니다. 따라서 "대형 중량물도 연삭할 수 있다."가 센터리스 연삭기의 장점이 아닌 것은 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 리머의 특징 중 옳지 않은 것은?

  1. 절삭날의 수가 많은 것이 좋다.
  2. 절삭날은 홀수보다 짝수가 유리하다.
  3. 떨림을 방지하기 위하여 부등 간격으로 한다.
  4. 자루의 테이퍼는 모스 테이퍼이다.
(정답률: 45%)
  • 절삭날은 홀수보다 짝수가 유리하다는 것은 옳지 않습니다. 이유는 홀수 개의 절삭날을 가진 리머는 자성력이 균등하지 않아서 떨림이 발생할 가능성이 높기 때문입니다. 따라서 짝수 개의 절삭날을 가진 리머가 더 안정적으로 사용할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 선반 가공에서 벨트 풀리나 기어 등과 같은 구멍이 뚫인 원통형 소재를 가공할 때 필요한 부속장치는?

  1. 센터(center)
  2. 심봉(mandrel)
  3. 방진구(work rest)
  4. 돌리개(lathe dog)
(정답률: 44%)
  • 선반 가공에서 원통형 소재를 가공할 때는 소재가 흔들리지 않도록 고정해야 합니다. 이를 위해 소재 안쪽에 심봉(mandrel)을 넣어서 고정시키는데, 이 심봉은 소재와 같은 크기로 제작되어 소재 안쪽에 딱 맞게 들어가서 흔들림 없이 고정됩니다. 따라서 심봉은 원통형 소재를 가공할 때 필요한 부속장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계공작법

31. 선반에서 "주축 맞은편에 설치하여 공작물을 지지하거나 드릴 등의 공구를 고정할 때 사용한다."는 설명에 해당되는 부분은?

  1. 심압대
  2. 주축대
  3. 베드
  4. 왕복대
(정답률: 81%)
  • 주축 맞은편에 설치하여 공작물을 지지하거나 드릴 등의 공구를 고정할 때 사용하는 것은 심압대입니다. 심압대는 주축과 수직으로 설치되며, 공작물을 고정하는 부분은 심압대의 아래쪽에 위치합니다. 이 부분은 회전 가능하며, 공작물의 각도를 조절할 수 있습니다. 따라서 심압대는 공작물을 안정적으로 고정하고, 다양한 각도로 가공할 수 있도록 도와줍니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 숫돌바퀴에서 눈매움이나 무딤이 일어나면 절삭 상태가 나빠진다. 이와 같은 숫돌입자를 제거하고 새로운 숫돌 입자를 생성하는 작업을 무엇이라 하는가?

  1. 래핑
  2. 드레싱
  3. 트루잉
  4. 채터링
(정답률: 63%)
  • 숫돌바퀴에서 눈매움이나 무딤이 일어나면 절삭 상태가 나빠지는데, 이는 숫돌 입자가 낡아서 생기는 것입니다. 따라서 이러한 낡은 입자를 제거하고 새로운 입자를 생성하는 작업을 "드레싱"이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 드릴링 머신에서 작업할 수 없는 것은?

  1. 리밍
  2. 태핑
  3. 카운터 싱킹
  4. 연삭
(정답률: 67%)
  • 드릴링 머신은 회전하는 드릴 비트를 이용하여 재료를 구멍 내는 작업을 수행합니다. 하지만 연삭은 회전하는 연마 도구를 이용하여 재료의 표면을 깎아내는 작업으로, 드릴링 머신으로는 수행할 수 없습니다. 따라서 연삭은 드릴링 머신에서 작업할 수 없는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 버니어 캘리퍼스의 측정시 주의사항 중 잘못된 것은?

  1. 측정시 측정면을 검사하고 본척과 부척의 0점이 일치하는가를 확인한다.
  2. 깨끗한 헝겊으로 닦아서 버니어가 매끄럽게 이동되도록 한다.
  3. 측정시 공작물을 가능한 힘있게 밀어붙여 측정한다.
  4. 눈금을 읽을 때는 시차를 없애기 위해 눈금으로부터 직각의 위치에서 읽는다.
(정답률: 87%)
  • "측정시 공작물을 가능한 힘있게 밀어붙여 측정한다."가 잘못된 것입니다. 이는 측정 대상물을 손상시킬 수 있으며, 측정 결과에 영향을 미칠 수 있습니다. 따라서 적절한 힘을 가하며 측정하는 것이 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 산화알루미늄(Al2O3) 분말을 주성분으로 마그네슘(Mg), 규소(Si) 등의 산화물과 소량의 다른 원소를 첨가하여 소결한 공구 재료는?

  1. 서멧
  2. 다이아몬드
  3. 스텔라이트
  4. 세라믹
(정답률: 54%)
  • 산화알루미늄 분말과 다른 산화물, 원소를 첨가하여 소결한 공구 재료는 결정 구조를 가지며, 고온에서도 안정하게 유지됩니다. 이러한 특성은 세라믹 재료의 특징 중 하나입니다. 따라서 정답은 "세라믹"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 선반에서 나사가공시 주축 1회전 당 공구 이동량의 기준이 되는 것은?

  1. 리드
  2. 나사산의 높이
  3. 나사 유효경
  4. 나사골의 높이
(정답률: 81%)
  • 선반에서 나사가공시 주축 1회전 당 공구 이동량의 기준은 "리드"입니다. 리드는 나사의 나선 모양에서 한 나선이 한 번 전진하는 거리를 말합니다. 따라서 주축 1회전 당 공구 이동량은 리드 값에 비례합니다. 예를 들어, 리드가 1mm인 나사에서 주축을 1회전 시키면 공구는 1mm만큼 이동하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 나사의 유효지름 측정방법에 해당하지 않는 것은?

  1. 나사마이크로미터에 의한 유효지름 측정 방법
  2. 삼침법에 의한 유효지름 측정 방법
  3. 공구현미경에 의한 유효지름 측정 방법
  4. 사인바에 의한 유효지름 측정 방법
(정답률: 66%)
  • 사인바는 나사의 기울기를 측정하는 도구이기 때문에 유효지름 측정 방법에 해당하지 않습니다. 유효지름 측정은 나사의 지름을 측정하는 것이므로, 나사마이크로미터, 삼침법, 공구현미경 등을 사용하여 측정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 밀링 머신에서 육면체 공작물의 고정 방법으로 가장 널리 사용되는 것은?

  1. 척 사용
  2. 바이스 사용
  3. 콜릿 사용
  4. 어뎁터 사용
(정답률: 55%)
  • 바이스는 밀링 머신 작업 시 공작물을 안정적으로 고정할 수 있는 장치로, 육면체 공작물의 경우 바이스를 사용하여 공작물을 안정적으로 고정할 수 있습니다. 바이스는 고정력이 강하고 다양한 크기의 공작물에 적용할 수 있어 가장 널리 사용되는 방법 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 밀링 가공에서 일감의 절삭 속도가 62.8m/min이고 일감의 지름이 20㎜이면 회전수는 약 몇 rpm인가?(단, 원주율 π=3.14로 한다.)

  1. 100
  2. 500
  3. 1000
  4. 2000
(정답률: 60%)
  • 회전수는 다음과 같이 계산할 수 있습니다.

    회전수 = 절삭속도 ÷ (π × 지름)

    여기에 주어진 값들을 대입하면,

    회전수 = 62.8 ÷ (3.14 × 20) ≈ 0.994

    따라서, 가장 가까운 정수인 1000이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 기계가공에서 절삭성능을 높이기 위하여 절삭유를 사용한다. 절삭유의 사용 목적으로 틀린 것은?

  1. 절삭공구의 절삭온도를 저하시켜 공구의 경도를 유지 시킨다.
  2. 절삭속도를 높일 수 있어 공구수명을 연장시키는 효과가 있다.
  3. 절삭 열을 제거하여 가공물의 변형을 감소시키고, 치수 정밀도를 높여 준다.
  4. 냉각성과 윤활성이 좋고, 기계적 마모를 크게 한다.
(정답률: 70%)
  • "냉각성과 윤활성이 좋고, 기계적 마모를 크게 한다."는 올바른 목적이 아닙니다. 절삭유는 절삭공구의 온도를 낮추어 경도를 유지하고, 절삭속도를 높여 공구수명을 연장시키며, 절삭열을 제거하여 가공물의 변형을 감소시키고 치수 정밀도를 높이는 역할을 합니다. 냉각성과 윤활성이 좋은 것은 이러한 목적을 달성하기 위한 특성 중 하나일 뿐입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: CNC공작법 및 안전관리

41. 수평밀링머신의 플레인 커터 작업에서 하향 절삭과 비교한 상향 절삭의 특징으로 틀린 것은?

  1. 커터의 수명이 짧다.
  2. 이송기구의 백래시가 제거된다.
  3. 절삭열에 의한 치수 정밀도의 변화가 적다.
  4. 절삭된 칩이 가공된 면 위에 쌓인다.
(정답률: 50%)
  • "절삭된 칩이 가공된 면 위에 쌓인다."가 틀린 것입니다. 상향 절삭에서는 절삭된 칩이 커터와 작업물 사이에 끼이게 되어 작업물 위에 쌓이지 않습니다. 이는 하향 절삭과의 차이점 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 연마제를 가공액과 혼합한 것을 압축공기를 이용하여 가공물의 표면에 분사시켜 매끈한 다음면을 얻는 가공법은?

  1. 슈퍼 피니싱
  2. 액체 호닝
  3. 습식 래핑
  4. 전해 연마
(정답률: 74%)
  • 액체 호닝은 연마제를 액체 상태로 사용하여 가공물의 표면에 분사하는 가공법입니다. 이 방법은 연마제와 가공액이 혼합되어 사용되기 때문에 가공물의 표면을 부드럽게 연마하면서 동시에 광택을 부여할 수 있습니다. 또한 압축공기를 이용하여 분사하기 때문에 작업이 빠르고 효율적입니다. 따라서 이 방법이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 그림을 보고 판단할 수 있는 안전사고의 형태는 무엇인가?

  1. 비례
  2. 얽힘
  3. 전기화재
  4. 감전
(정답률: 79%)
  • 정답은 "감전"입니다. 전기선이 노출되어 있고, 그 주변에 사람이 있기 때문에 전기가 몸으로 흐르면서 감전사고가 발생할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 기계의 기준점인 기계원점을 기준으로 정한 좌표계이며, 기계제작자가 미리 파리미터에 의해 정하는 좌표계는?

  1. 공작물 좌표계
  2. 상대 좌표계
  3. 기계 좌표계
  4. 증분 좌표계
(정답률: 71%)
  • 기계 좌표계는 기계의 기준점인 기계원점을 기준으로 정한 좌표계이기 때문에, 기계제작자가 미리 파라미터에 의해 정하는 좌표계입니다. 따라서, 정답은 "기계 좌표계"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 주축의 속도가 500rpm으로 회전하고 있다. 바이트가 홈 가공을 하고 5회전을 드월(G04) 하려고 한다면 프로그램에서 몇 초간 바이트의 이동을 멈추게 해야 하는가?

  1. 0.3초
  2. 0.4초
  3. 0.5초
  4. 0.6초
(정답률: 26%)
  • 주축의 속도가 500rpm이므로 1초당 500회전을 한다. 따라서 0.6초 동안 멈추면 바이트는 300회전을 하게 된다. 5회전을 하기 위해서는 5/300 = 1/60초 동안 멈추어야 한다. 이는 0.0167초이므로 0.6초와 가장 가까운 값은 0.6초이다. 따라서 정답은 0.6초이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

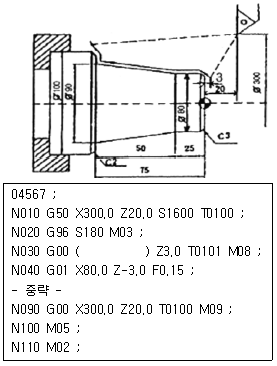

46. 다음 도면을 보고 CNC 프로그램을 완성시키고자 한다. ( ) 속에 들어갈 값으로 옳은 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. X68.0
  2. X74.0
  3. X77.0
  4. X80.0
(정답률: 21%)
  • 주어진 도면에서 X축으로 이동하는 명령어가 G01 X( ) Y10.0 Z-20.0 이므로, X축으로 이동하는 값이 필요하다. 도면에서 X축의 시작점이 68.0이므로, 정답은 "X68.0"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 수치제어 방식 중 공구의 위치만 이동시키는 제어 방식으로 정보처리 회로가 매우 간단하여 펀치 프레서, 스폿용접 등에 사용되는 제어는?

  1. 위치결정 제어
  2. 윤곽적삭 제어
  3. 위치결정 직선절삭제어
  4. 직선절삭 제어
(정답률: 62%)
  • 위치결정 제어는 공구의 위치를 정확하게 이동시키는 제어 방식으로, 정보처리 회로가 매우 간단하고 정확한 위치 제어가 가능하여 펀치 프레서, 스폿용접 등에 많이 사용됩니다. 따라서, 주어진 보기 중에서 "위치결정 제어"가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 공구보정(OFFSET) 화면에서 가상 인선반경 보정을 수행하기 위하여 노즈 반경을 입력하는 곳은?

  1. X
  2. Z
  3. R
  4. T
(정답률: 51%)
  • 가상 인선반경은 원점에서 노즈까지의 거리를 의미하므로, 노즈 반경을 입력하는 곳은 "R"입니다. "X"는 가로 방향 좌표, "Z"는 세로 방향 좌표, "T"는 도구의 회전 각도를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 중 위급할 때 사용하는 비상 정지 스위치는?

  1. Optional Stop
  2. Cycle Start
  3. Emergency Stop
  4. Reset
(정답률: 73%)
  • 비상 정지 스위치는 위급한 상황에서 기계나 장비를 즉시 정지시키는 스위치입니다. 따라서 "Emergency Stop"이라는 이름이 붙었습니다. "Optional Stop"은 선택적으로 정지하는 스위치이고, "Cycle Start"는 작업 주기를 시작하는 스위치, "Reset"은 장비나 시스템을 초기 상태로 되돌리는 스위치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 아래 도면에서 P1에서 P2까지 가공하는 머시닝센터 프로그램은?

  1. G90 G03 X25.0 Y18.0 R-10.0 F100 ;
  2. G90 G03 X25.0 Y18.0 R10.0 F100 ;
  3. G90 G03 X25.0 Y18.0 I8.0 J5.0 F100 ;
  4. G90 G03 X25.0 Y18.0 I-5.0 J-8.0 F100 ;
(정답률: 37%)
  • 정답인 "G90 G03 X25.0 Y18.0 R-10.0 F100 ;"은 P1에서 P2까지 R-10.0의 반지름을 가진 원호를 따라 이동하며, 이동 속도는 F100으로 설정된다는 의미입니다. G90은 절대좌표 모드를 의미하며, G03은 반시계방향으로 원호를 따라 이동하라는 지시어입니다. X25.0 Y18.0은 이동할 위치를 나타내며, R-10.0은 반지름을 나타냅니다. 따라서 이 프로그램은 P1에서 P2까지 R-10.0의 반지름을 가진 원호를 따라 이동하며, 이동 속도는 F100으로 설정됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 중 CNC선반의 가공프로그램에서 보조프로그램의 종료를 나타내는 보조기능은?

  1. M02
  2. M30
  3. M98
  4. M99
(정답률: 50%)
  • 정답은 "M99"입니다. M99는 서브프로그램의 종료를 나타내는 기능 코드입니다. CNC선반에서는 보조프로그램을 사용하여 가공 작업을 수행할 수 있습니다. 이때, 보조프로그램이 종료되어야 하는 시점에서 M99 기능 코드를 사용하여 보조프로그램을 종료시킬 수 있습니다. 다른 기능 코드들은 각각 다른 기능을 수행하며, 보조프로그램 종료와는 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 CNC 선반의 어드레스 중 소수점을 사용할 수 있는 것만으로 짝지어진 것은?

  1. X, Z, R, I, K
  2. X, Z, P, D, K
  3. I, K, P, Z, M
  4. Z, K, R, P, U
(정답률: 66%)
  • CNC 선반에서 X, Z, R, I, K는 모두 위치나 이동 거리를 나타내는 값으로 사용되며, 이 값들은 소수점을 가질 수 있습니다. 반면에 P, D, M, U 등은 프로그램 번호나 기타 명령어를 나타내는 값으로 소수점을 사용할 수 없습니다. 따라서 정답은 "X, Z, R, I, K"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. CNC선반의 가공프로그램 작성에 있어서 복합형 고정 사이클을 사용한다면 그 복합형 고정 사이클 중 G70 기능을 이용하여 정삭 가공을 할 수 없는 것은?

  1. G71
  2. G72
  3. G73
  4. G74
(정답률: 49%)
  • G70은 직선 가공을 위한 고정 사이클이며, G71, G72, G73은 각각 외경 가공, 내경 가공, 드릴링 가공을 위한 고정 사이클입니다. 하지만 G74는 주어진 재료를 특정 각도로 절단하는 고정 사이클로, 정삭 가공에는 적합하지 않습니다. 따라서 G74는 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. CAD/CAM의 필요성이 증대되는 요인으로 적절치 않은 것은?

  1. 소비자 요구의 다양화
  2. 신제품 개발 경쟁 치열
  3. 제품 라이프 사이클(Life Cycle)의 단축
  4. 소품종 다량생산
(정답률: 47%)
  • 소품종 다량생산은 CAD/CAM의 필요성을 증대시키는 요인이 아닙니다. 오히려 소품종 다량생산은 대량생산과는 달리 제품의 다양성과 개성화를 요구하기 때문에 CAD/CAM보다는 유연한 생산 시스템이 필요합니다. 따라서 정답은 "소품종 다량생산"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 머시닝센터에서 G00 G43 Z10. h12 ; 블록으로 공구 길이 보정을 하여 공작물을 가공하고 측정하였더니 도면의 치수보다 Z값이 0.5㎜ 작았다. 길이 보정 번호 H12의 보정값을 얼마로 수정하여 가공해야 하는가?(단, H12의 기존의 보정값은 100.0 이 입력된 상태이다.)

  1. 99.05
  2. 99.5
  3. 100.05
  4. 100.5
(정답률: 45%)
  • G43은 공구 길이 보정 명령어이며, H12는 보정 번호를 의미합니다. 따라서 G00 G43 Z10. H12 명령어는 Z축을 10mm 위치로 이동시키면서 H12 보정 번호로 설정된 공구의 길이 보정을 적용하는 명령어입니다.

    문제에서는 가공한 공작물의 치수가 도면보다 0.5mm 작았다고 하였습니다. 이는 공구의 길이 보정이 제대로 이루어지지 않았기 때문입니다. 따라서 보정값을 수정하여 가공해야 합니다.

    보기에서 정답은 "100.5"입니다. 이는 기존의 보정값 100.0에 0.5mm를 더한 값입니다. 즉, 공구의 길이를 0.5mm만큼 더 길게 보정하여 가공하면 도면의 치수와 일치하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. CNC선반에서 나사 가공시 이송속도(F코드)에 무엇을 지령해야 하는가?

  1. 줄수
  2. 피치
  3. 리드
  4. 호칭
(정답률: 65%)
  • CNC선반에서 나사 가공시 이송속도(F코드)에는 "리드"를 지령해야 합니다. 이는 나사의 간격을 나타내는 값으로, 리드가 크면 나사가 빠르게 나가게 되고, 작으면 나사가 느리게 나가게 됩니다. 따라서 나사의 간격에 따라 적절한 리드 값을 설정하여 가공해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 머시닝센터의 특징과 관계가 없는 것은?

  1. 소형 부품의 경우 테이블에 여러 개 고정하여 연속 작업을 할 수 있다.
  2. 공구가 자동으로 교환되므로 공구교환 시간을 줄일 수 있다.
  3. 주축회전수의 제어범위가 크고 무단변속이 가능하므로 가공에 요구되는 회전수에 유연하게 대처할 수 있다.
  4. 주로 엔드밀을 사용하여 작업하므로 특수 치공구의 제작이 필요하다.
(정답률: 43%)
  • "소형 부품의 경우 테이블에 여러 개 고정하여 연속 작업을 할 수 있다.", "공구가 자동으로 교환되므로 공구교환 시간을 줄일 수 있다.", "주축회전수의 제어범위가 크고 무단변속이 가능하므로 가공에 요구되는 회전수에 유연하게 대처할 수 있다."는 모두 머시닝센터의 특징이다. 따라서, 정답은 "주로 엔드밀을 사용하여 작업하므로 특수 치공구의 제작이 필요하다." 이다. 이유는 엔드밀은 다양한 형태와 크기가 있기 때문에 작업에 따라 적합한 엔드밀을 선택하고, 때로는 특수한 형태의 엔드밀을 제작해야 할 수도 있기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. CNC선반에서 원호가공을 하는데 적합하지 않는 WORD는?

  1. R8
  2. I-3. K-5.
  3. G02
  4. R-8
(정답률: 46%)
  • 정답은 "R-8"입니다.

    CNC선반에서 원호가공을 하는데 사용되는 명령어 중 "R-8"은 적합하지 않습니다. "R-8"은 반지름이 음수인 원호를 나타내는데, 이는 물리적으로 불가능한 형태이기 때문입니다. 따라서 "R-8"은 CNC선반에서 사용될 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 머시닝센터 작업시 안전 및 유의 사항으로 틀린 것은?

  1. 작업 전에 일상점검을 하고 부족한 오일을 보충한다.
  2. 절삭 공구 및 가공물은 정확하고 견고하게 고정한다.
  3. 작업 전에 컨트롤러에 먼지가 없도록 압축공기로 청소한다.
  4. 절삭 중에 칩이나 절삭유가 튀어나오지 않도록 문을 닫고 작업한다.
(정답률: 67%)
  • "작업 전에 컨트롤러에 먼지가 없도록 압축공기로 청소한다."가 틀린 것은 아닙니다.

    컨트롤러는 먼지나 이물질이 들어가면 작동에 영향을 미칠 수 있으므로 깨끗하게 유지해야 합니다. 따라서 작업 전에 압축공기로 청소하는 것이 중요합니다.

    따라서 정답은 없습니다. 모든 보기가 올바른 사항입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 도면상의 프로그램 원점에 대한 설명으로 틀린 것은?

  1. 일감에서 임의 위치를 기준으로 설정한 것이다.
  2. 일감에서는 기계 원점이라고도 한다.
  3. 중심선 상의 편리한 위치에 설정할 수 있다.
  4. 보통 X축은 주축의 중심에서 Z축은 일감의 끝단에 위치시킬 수 있다.
(정답률: 37%)
  • 일감에서는 기계 원점이라고도 한다는 설명이 틀립니다. 기계 원점은 기계 제조사에서 미리 설정한 원점으로, 각각의 기계마다 다를 수 있습니다. 따라서 일감에서는 기계 원점이 아닌, 임의 위치를 기준으로 설정한 것이 맞습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
