컴퓨터응용선반기능사 필기 기출문제복원 (2011-04-17)

컴퓨터응용선반기능사 2011-04-17 필기 기출문제 해설

이 페이지는 컴퓨터응용선반기능사 2011-04-17 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

컴퓨터응용선반기능사
(2011-04-17 기출문제)

목록

1과목: 기계재료 및 요소

1. 나사산과 골이 깊은 반지름의 원호로 이은 모양이 둥글게 되어 있는 나사는?

  1. 볼 나사
  2. 톱니 나사
  3. 너클 나사
  4. 사다리꼴 나사
(정답률: 38%)
  • 너클 나사는 나사산과 골이 둥근 원호 모양으로 되어 있어 마모에 강하며, 주로 잦은 탈부착이 필요한 곳에 사용되는 둥근 나사입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 주조시 주형에 냉금을 삽입하여 주물 표면의 급냉시킴으로 백선화하고 경도를 증가시킨 내마모성 주철은?

  1. 보통주철
  2. 고급주철
  3. 합금주철
  4. 칠드주철
(정답률: 66%)
  • 주조 시 냉금을 사용하여 표면을 급냉시키면 표면층이 백색의 단단한 조직(백선화)으로 변하며, 이렇게 하여 내마모성을 높인 주철을 칠드주철이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 내열강에서 내열성, 내마모성, 내식성 등을 증가시키기 위해 첨가되는 대표적인 원소는?

  1. 크롬(Cr)
  2. 니켈(Ni)
  3. 티탄(Ti)
  4. 망간(Mn)
(정답률: 47%)
  • 크롬(Cr)은 강철에 첨가되어 산화 피막을 형성함으로써 내열성, 내마모성, 내식성을 크게 향상시키는 대표적인 합금 원소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 묻힘 키(Sunk key)에 관한 설명으로 틀린 것은?

  1. 기울기가 없는 평행 성크 키도 있다.
  2. 머리 달린 경사 키도 성크 키의 일종이다.
  3. 축과 보스의 양쪽에 모두 키 홈을 파서 토크를 전달시킨다.
  4. 대개 윗면에 1/5 정도의 기울기를 가지고 있는 수가 많다.
(정답률: 49%)
  • 묻힘 키(Sunk key)는 축과 보스 양쪽에 홈을 파서 고정하는 방식이며, 경사 키나 평행 키 모두 이 범주에 포함됩니다. 다만, 경사 키의 경우 윗면에 주는 경사는 보통 $1/100$ 정도로 매우 완만하게 설정합니다.

    오답 노트
    대개 윗면에 1/5 정도의 기울기를 가지고 있는 수가 많다: 경사도는 보통 $1/100$ 수준입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 나사의 피치가 일정할 때 리드(lead)가 가장 큰 것은?

  1. 4줄 나사
  2. 3줄 나사
  3. 2줄 나사
  4. 1줄 나사
(정답률: 82%)
  • 나사의 리드는 피치에 줄 수를 곱한 값으로, 피치가 일정할 때 줄 수가 많을수록 리드 값이 커집니다.
    ① [기본 공식]
    $$L = P \times n$$
    리드 = 피치 $\times$ 줄 수
    ② [숫자 대입]
    $$L = P \times 4$$
    ③ [최종 결과]
    $$L_{max}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 가스 질화법으로 강의 표면을 경화하고자 할 때 질화효과를 크게 하는 원소는?

  1. 코발트
  2. 니켈
  3. 마그네슘
  4. 알루미늄
(정답률: 24%)
  • 알루미늄은 질화 처리 시 질소와의 반응을 촉진하여 질화 효과를 크게 만드는 원소로 작용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 단면적이 20㎟인 어떤 봉에 100kgf의 인장하중이 작용할 때 발생하는 응력은?

  1. 2kgf/㎟
  2. 5kgf/㎟
  3. 20kgf/㎟
  4. 50kgf/㎟
(정답률: 92%)
  • 응력은 작용하는 하중을 단면적으로 나누어 계산합니다.
    ① [기본 공식] $\sigma = \frac{P}{A}$
    ② [숫자 대입] $\sigma = \frac{100}{20}$
    ③ [최종 결과] $\sigma = 5$
    따라서 응력은 $5\text{kgf/mm}^2$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 에너지 흡수 능력이 크고, 스프링 작용 외에 구조용 부재 기능을 겸하고 있으며, 재료 가공이 용이하여 자동차 현가용으로 많이 사용하는 스프링은?

  1. 공기 스프링
  2. 겹판 스프링
  3. 코일 스프링
  4. 태엽 스프링
(정답률: 47%)
  • 겹판 스프링은 여러 개의 판스프링을 겹쳐 만든 것으로, 에너지 흡수 능력이 뛰어나고 스프링 역할과 동시에 구조용 부재의 기능을 수행할 수 있어 자동차 현가장치에 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 항온 열처리 방법에 포함되지 않는 것은?

  1. 오스템퍼
  2. 시안화법
  3. 마퀘칭
  4. 마템퍼
(정답률: 58%)
  • 항온 열처리는 특정 온도에서 일정 시간 유지하여 조직을 변화시키는 방법으로 마퀘칭, 마템퍼, 오스템퍼 등이 포함됩니다.

    오답 노트
    시안화법: 표면 경화 처리법의 일종입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 접촉면의 압력을 p, 속도를 v, 마찰계수가 μ일 때 브레이크 용량(break capacity)을 표시하는 것은?

  4. .
(정답률: 40%)
  • 브레이크 용량은 마찰력과 속도의 곱으로 결정되며, 마찰력은 마찰계수와 압력의 곱으로 나타낼 수 있습니다.
    ① [기본 공식] $C = \mu p v$ 브레이크 용량 = 마찰계수 × 압력 × 속도
    ② [숫자 대입] $C = \mu p v$
    ③ [최종 결과] $\mu p v$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 에너지를 소멸시키고 충격, 진동 등의 진폭을 경감시키기 위해 사용하는 장치는?

  1. 차음재
  2. 로프(rope)
  3. 댐퍼(damper)
  4. 스프링(spring)
(정답률: 35%)
  • 댐퍼(damper)는 진동 에너지를 소산시켜 진동이나 충격, 또는 소리의 진폭을 경감시키기 위해 사용하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 베어링의 재료가 구비할 성질이 아닌 것은?

  1. 가공이 쉬울 것
  2. 부식에 강할 것
  3. 충격하중에 강할 것
  4. 피로강도가 낮을 것
(정답률: 73%)
  • 베어링은 회전 운동을 지지하며 지속적인 응력을 받는 부품이므로, 파손을 방지하기 위해 피로강도가 반드시 높아야 합니다.

    오답 노트
    피로강도가 낮을 것: 내구성이 떨어져 쉽게 파손되므로 베어링 재료로 부적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 자동차용 신소재인 파인세라믹스(fine ceramics)에 대한 설명 중 틀린 것은?

  1. 가볍다.
  2. 강도가 강하다.
  3. 내화학성이 우수하다.
  4. 내마모성 및 내열성이 우수하다.
(정답률: 32%)
  • 파인세라믹스는 가볍고 내화학성, 내마모성, 내열성이 매우 우수한 신소재이지만, 금속과 비교했을 때 취성(깨지기 쉬운 성질)이 강해 강도가 강하다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 탄소강 중 함유되어 헤어크랙(hair crack)이나 백점을 발생하게 하는 원소는?

  1. 규소(si)
  2. 망간(Mn)
  3. 인(P)
  4. 수소(H)
(정답률: 57%)
  • 탄소강 내에 수소(H)가 함유되면 고온 환경에서 수소가 내부에서 확산 및 축적되면서 결정 내 손상을 일으켜 헤어크랙(hair crack)이나 백점을 발생시키며, 이는 피로강도를 저하시키는 원인이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 증기나 기름 등이 누출되는 것을 방지하는 부위 또는 외부로부터 먼지 등의 오염물 침입을 막는데 주로 사용하는 너트는?

  1. 캡 너트(cap nut)
  2. 와셔붙이 너트(washer based nut)
  3. 둥근 너트(circular nut)
  4. 육각 너트(hexagon nut)
(정답률: 58%)
  • 캡 너트(cap nut)는 너트의 끝부분이 캡 형태로 덮여 있어, 외부로부터 먼지 등의 오염물 침입을 막거나 내부의 증기, 기름 등이 누출되는 것을 방지하는 데 주로 사용됩니다.

    오답 노트
    둥근 너트: 나사 끝부분이 돌출되지 않도록 하여 외관을 매끄럽게 하거나 안전을 위해 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도(절삭부분)

16. 치수허용한계의 기준이 되는 치수로 도면상에는 구멍, 축 등의 호칭치수와 같은 것은?

  1. 치수공차
  2. 치수허용차
  3. 허용한계치수
  4. 기준치수
(정답률: 34%)
  • 치수허용한계의 기준이 되는 치수로, 도면상에서 구멍이나 축의 호칭치수와 동일하게 적용되는 치수는 기준치수입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 면의 지시 기호에 대한 각 지시 기호의 위치에서 가공 방법을 표시하는 위치로 맞는 것은?

  1. a
  2. b
  3. d
  4. e
(정답률: 53%)
  • 표면 거칠기 지시 기호 에서 각 위치의 의미는 다음과 같습니다.

    오답 노트
    a: 중심선 평균 거칠기값
    b: 다듬질 여유
    c: 줄무늬 방향 기호
    d: 컷오프값 표시
    따라서 가공 방법을 지시하는 위치는 e입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 도면의 형상공차 기호가 나타내는 뜻으로 가장 적합한 것은?

  1. 지시선의 화살표가 나타내는 원통면의 반지름 방향의 흔들림은 B의 축직선을 기준으로 1회전 하였을 경우 0.2mm 보다 커서는 안 된다.
  2. 지시선의 화살표가 나타내는 원통면의 반지름 방향의 흔들림은 B의 축직선을 기준으로 1회전 하였을 경우 0.2mm보다 작아서는 안된다.
  3. 지시선의 화살표가 나타내는 원통면의 중심축의 축방향 흔들림은 B의 축직선을 기준으로 1회전 하였을 경우 0.2mm 보다 커서는 안된다.
  4. 지시선의 화살표가 나타내는 원통면의 중심축의 축방향 흔들림은 B의 축직선을 기준으로 1회전 하였을 경우 0.2mm 보다 작아서는 안된다.
(정답률: 34%)
  • 제시된 도면 의 기호는 원통형 부품의 원주 흔들림 공차를 나타냅니다. 이는 지시선의 화살표가 나타내는 원통면의 반지름 방향의 흔들림이 기준이 되는 B의 축직선을 중심으로 1회전 하였을 때 $0.2\text{mm}$ 보다 커서는 안 된다는 것을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 그림과 같은 입체도의 화살표 방향 정면도로 가장 적합한 것은?

(정답률: 75%)
  • 제시된 입체도 의 화살표 방향에서 바라본 정면도는 외곽 형상과 내부 컷팅면의 투영 모습이 일치하는 가 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 기계가공 도면에서 특수하게 가공하는 부분을 표시하는 특수 지정선으로 사용되는 선의 종류는?

  1. 가는 2점 쇄선
  2. 가는 실선
  3. 굵은 1점 쇄선
  4. 가는 1점 쇄선
(정답률: 57%)
  • 기계가공 도면에서 특수하게 가공해야 할 부분을 명시하기 위해 사용하는 특수 지정선은 굵은 1점 쇄선입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. KS 나사 표시법에서 유니 파이 가는 나사의 기호는?

  1. TM
  2. PS
  3. UNF
  4. UNC
(정답률: 66%)
  • 유니 파이 가는 나사는 UNF(Unified Fine) 기호를 사용합니다.

    오답 노트
    UNC: 유니 파이 보통 나사
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 평 벨트 풀리의 호칭 방법으로 옳은 것은?

  1. 종류ㆍ명칭ㆍ재료ㆍ호칭지름
  2. 종류×명칭ㆍ호칭지름ㆍ호칭나비ㆍ재료
  3. 명칭ㆍ종류ㆍ재료ㆍ호칭지름
  4. 명칭ㆍ종류ㆍ호칭지름×호칭나비ㆍ재료
(정답률: 37%)
  • 평 벨트 풀리의 호칭은 명칭, 종류, 호칭지름 $\times$ 호칭나비, 재료의 순서로 기입합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 키의 호칭에 대한 표시로 맞는 것은?

  1. 규격번호 종류(또는 그 기호) 호칭치수 × 길이
  2. 규격번호 종류(또는 그 기호) 길이 × 호칭치수
  3. 종류(또는 그 기호) 규격번호 호칭치수 × 길이
  4. 종류(또는 그 기호) 규격번호 길이 × 호칭치수
(정답률: 33%)
  • 키의 호칭은 규격번호, 종류(또는 그 기호), 호칭치수 $\times$ 길이의 순서로 표시하는 것이 표준입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. KS 기계제도에서 도면에 기입되는 길이 치수는 단위를 표기하지 않으나 실제 단위는?

  1. μm
  2. cm
  3. mm
  4. m
(정답률: 75%)
  • KS 기계제도 표준에 따라 도면의 길이 치수는 별도의 단위 표기 없이 기본적으로 $mm$ 단위를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 다음 그림의 도면에서 A 부분의 대각선이 뜻하는 것은?

  1. 평면
  2. 상관선
  3. 원형
  4. 결 모양
(정답률: 73%)
  • 도면에서 의 A 부분과 같이 X자 형태의 대각선은 해당 부분이 평면임을 나타내는 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 중 철도차량의 바퀴를 주로 가공하는 전용 공작기계는?

  1. 드릴링 머신
  2. 셰이퍼
  3. 차륜선반
  4. 플레이너
(정답률: 64%)
  • 철도차량의 바퀴(차륜)는 특수한 형상을 가지고 있어, 이를 전용으로 가공하기 위해 설계된 공작기계인 차륜선반을 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 두께 20mm의 탄소 강판에 절삭 속도 20 m/min, 드릴의 지름 10mm, 이송 0.2mm/rev로 구멍을 뚫는데 소요되는 시간은 약 몇 초인가?(단, 드릴의 원추 높이는 7mm이고 다음 식을 이용한다)

  1. 8
  2. 10
  3. 13
  4. 20
(정답률: 40%)
  • 먼저 절삭 속도를 이용해 드릴의 회전수를 구한 뒤, 주어진 소요 시간 공식에 대입하여 계산합니다.
    회전수 계산: $n = \frac{1000 \times V}{\pi \times D} = \frac{1000 \times 20}{3.14 \times 10} = 637$ rpm
    소요 시간 계산:
    ① [기본 공식] $T = \frac{t + h}{n \times s}$
    ② [숫자 대입] $T = \frac{20 + 7}{637 \times 0.2}$
    ③ [최종 결과] $T = 0.21$ min $\approx 12.7$ sec
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 버니어캘리퍼스, 마이크로미터 등이 대표적인 측정기로 측정 대상물의 측정기의 눈금을 이용하여 직접 읽는 측정 방법은?

  1. 직접 측정
  2. 간접 측정
  3. 비교 측정
  4. 형상 측정
(정답률: 77%)
  • 버니어캘리퍼스나 마이크로미터처럼 측정기 자체에 표시된 눈금을 통해 대상물의 치수를 즉시 읽어내는 방식을 직접 측정이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 드릴의 각부 명칭 중 드릴의 홈을 따라서 만들어진 좁은 날이며, 드릴을 안내하는 역할을 하는 것은?

  1. 웨브(wab)
  2. 마진(margin)
  3. 자루(shank)
  4. 탱(tang)
(정답률: 39%)
  • 마진(margin)은 드릴의 홈을 따라 만들어진 좁은 날 부분으로, 가공 시 드릴이 흔들리지 않도록 안내하는 역할을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 그림과 같이 작은 압력으로 숫돌을 진동시켜 압력을 가하여 가공하며 방향성이 없고 표면 변질부가 대단히 적은 가공법은?

  1. 호닝(honing)
  2. 슈퍼피니싱(superfinishing)
  3. 래핑(lapping)
  4. 버니싱(burnishing)
(정답률: 57%)
  • 작은 압력으로 숫돌을 고속 회전시키며 미세하게 진동시켜 가공하는 방법으로, 방향성이 없고 표면 변질층이 매우 적어 정밀한 표면 거칠기를 얻을 수 있는 가공법은 슈퍼피니싱(superfinishing)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계공작법

31. 선반가공에서 지름이 작고 긴 공작물의 처짐을 방지하기 위하여 사용하는 부속품은?

  1. 방진구
  2. 마그네트 척
  3. 단동척
  4. 심봉
(정답률: 71%)
  • 선반 가공 시 지름이 작고 길이가 긴 공작물은 자중에 의해 처짐이 발생하기 쉬우며, 이를 지지하여 정밀도를 유지하기 위해 방진구를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음 절삭 유제에 대한 설명 중 틀린 것은?

  1. 공구와 칩 사이의 마찰을 줄여준다.
  2. 절삭열을 냉각시켜 준다.
  3. 공구와 공작물을 씻어준다.
  4. 공구와 공작물 사이의 친화력을 크게 한다.
(정답률: 70%)
  • 절삭 유제는 공구와 공작물 사이의 친화력을 낮추어 칩이 공구에 달라붙는 구성인선을 방지하고 마찰을 줄이는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 칩의 마찰에 의해 바이트의 상면 경사면에 오목하게 파이는 현상은?

  1. 크레이터 마모
  2. 플랭크 마모
  3. 온도파손
  4. 치핑
(정답률: 53%)
  • 칩과 바이트의 상면(경사면) 사이의 마찰과 확산으로 인해 오목하게 파이는 현상을 크레이터 마모라고 합니다.

    오답 노트
    플랭크 마모: 여유면(측면)이 마모되는 현상
    치핑: 절삭날 끝부분이 미세하게 깨져 나가는 현상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 절삭 속도와 가공물의 지름 및 회전수와 관계를 설명한 것으로 옳은 것은?

  1. 절삭 작업이 진행됨에 따라 가공물 지름이 감소하면 경제적인 표준 절삭 속도를 얻기 위하여 회전수를 증가시킨다.
  2. 절삭 속도가 너무 빠르면 절삭 온도가 낮아져 공구 선단의 경도가 저하되고 공구의 마모가 생긴다.
  3. 절삭 속도가 감소하면 가공물의 표면 거칠기가 좋아지고 절삭공구 수명이 단축된다.
  4. 절삭 속도의 단위는 분당 회전수(rpm)로 한다.
(정답률: 32%)
  • 절삭 속도 $V$는 지름 $D$와 회전수 $N$에 비례하므로, 가공물 지름이 감소할 때 동일한 표준 절삭 속도를 유지하기 위해서는 회전수를 높여야 합니다.

    오답 노트
    절삭 속도가 너무 빠르면: 절삭 온도가 상승하여 경도 저하 및 마모 촉진
    절삭 속도 감소 시: 표면 거칠기는 나빠지고 공구 수명은 연장됨
    절삭 속도 단위: $m/min$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 엔드밀에 의한 가공에 관한 설명 중 틀린 것은?

  1. 엔드밀은 홈이나 좁은 평면 등의 절삭에 많이 이용된다.
  2. 엔드밀은 가능한 길게 고정하고 사용한다.
  3. 휨을 방지하기 위해 가능한 절삭량을 적게 한다.
  4. 엔드밀은 가능한 지름이 큰 것을 사용한다.
(정답률: 61%)
  • 엔드밀을 길게 고정하여 사용하면 가공 중 휨 현상이 발생하거나 공구가 이탈할 위험이 커지므로, 가능한 짧게 고정하여 강성을 확보해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 숫돌바퀴의 구성 3요소는?

  1. 숫돌입자, 결합제, 기공
  2. 숫돌입자, 입도, 성분
  3. 숫돌입자, 결합도, 입도
  4. 숫돌입자, 결합제, 성분
(정답률: 60%)
  • 숫돌바퀴를 구성하는 물리적인 3요소는 절삭 작용을 하는 숫돌입자, 이를 결합시키는 결합제, 그리고 칩 배출과 냉각제 공급 통로가 되는 기공입니다.

    오답 노트
    입도, 결합도, 조직: 이는 구성 요소가 아니라 숫돌의 성능을 결정하는 5대 성능 요소에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 주로 수직 밀링에서 사용하며 평면 가공에 주로 이용되는 커터는?

  1. 슬래브 밀링 커터
  2. 정면 밀링 커터
  3. T홈 밀링 커터
  4. 데브테일 밀링 커터
(정답률: 61%)
  • 정면 밀링 커터(Face mill cutter)는 커터의 끝단(정면)으로 가공하며, 주로 수직 밀링 머신에서 넓은 평면을 가공할 때 사용합니다.

    오답 노트
    T홈 밀링 커터: T자 모양의 홈을 가공할 때 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 센터리스 연산의 통과 이송 방법에서 공작물을 이송시키는 역할을 하는 구성 요소는?

  1. 연삭 숫돌바퀴
  2. 조정 숫돌바퀴
  3. 지지롤
  4. 받침판
(정답률: 44%)
  • 센터리스 연삭의 통과 이송 방식에서 조정 숫돌바퀴는 연삭 숫돌바퀴와 협력하여 공작물을 회전시킴과 동시에 가공 방향으로 이송시키는 역할을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 밀링 머신의 구성 요소로 틀린 것은?

  1. 니(knee)
  2. 컬럼(column)
  3. 테이블(table)
  4. 심압대(tail stock)
(정답률: 65%)
  • 밀링 머신은 컬럼, 니, 테이블 등으로 구성되어 공작물을 가공하는 기계입니다. 심압대는 공작물을 지지하거나 센터를 잡기 위해 사용되는 선반의 대표적인 구성 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 수나사의 유효지름 측정 방법이 아닌 것은?

  1. 삼침법에 의한 방법
  2. 사인 바에 의한 방법
  3. 공구 현미경에 의한 방법
  4. 나사 마이크로미터에 의한 방법
(정답률: 61%)
  • 수나사의 유효지름은 삼침법, 공구 현미경, 나사 마이크로미터 등을 통해 측정할 수 있습니다.

    오답 노트
    사인 바에 의한 방법: 주로 정밀한 각도를 측정할 때 사용하는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: CNC공작법 및 안전관리

41. 연성의 재료를 절삭 깊이를 적게 하고, 절삭속도를 빠르게 가공할 때 일반적으로 발생되는 칩의 형태는?

  1. 유동형 칩
  2. 전단형 칩
  3. 경작형 칩
  4. 균열형 칩
(정답률: 70%)
  • 연성 재료를 얕은 절삭 깊이와 빠른 절삭 속도로 가공하면, 칩이 끊어지지 않고 연속적으로 부드럽게 흘러나오는 유동형 칩이 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 선반의 주축에 주로 사용되는 테이퍼는?

  1. 내셔널 테이퍼
  2. 모스 테이퍼
  3. 관용 테이퍼
  4. 자콥스 테이퍼
(정답률: 57%)
  • 모스 테이퍼는 표준화된 테이퍼로, 선반의 주축이나 드릴 척, 심압대 센터 등 공구의 탈부착이 잦은 부위에 가장 널리 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. CNC선반에서 그림과 같이 A → B 로 원호 가공하는 프로그램으로 옳은 것은?

  1. G02 U24. W-22. R24. F0.2 ;
  2. G02 U26. Z-22. R24. F0.2 ;
  3. G03 U24. W-22. R24. F0.2 ;
  4. G03 U26. W-22. R24. F0.2 ;
(정답률: 22%)
  • 시작점 $A(X22, Z22)$에서 끝점 $B(X48, Z0)$까지 반시계 방향으로 원호 가공하는 문제입니다. 선반의 $X$축은 지름 값으로 계산하므로 증분 지령 $U, W$를 산출합니다.
    ① [X축 증분] $U = 48 - 22 = 26$ ② [Z축 증분] $$W = 0 - 22 = -22$$ ③ [최종 결과] 반시계 방향 원호 가공 $G03$과 $U26, W-22, R24$를 조합한 G03 U26. W-22. R24. F0.2 ; 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. CNC 선반 단일 고정 사이클 프로그램에서 I(R)는 어떠한 절삭 기능인가?

  1. 원호 가공
  2. 직선 가공
  3. 테이퍼 절삭
  4. 나사 가공
(정답률: 36%)
  • CNC 선반의 단일 고정 사이클 $G90$에서 $I(R)$은 테이퍼 절삭을 위한 지령입니다. 원호 가공을 위해서는 $X, Z$ 외에도 $Y(W)$와 같은 추가적인 좌표값이 필요하므로, 제시된 형식에서는 테이퍼 절삭 기능으로 판단합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 머시닝센터에서 XY평면을 지정하는 G 코드는?

  1. G17
  2. G18
  3. G19
  4. G20
(정답률: 55%)
  • 머시닝센터에서 원호 보간 등을 수행하기 위해 기준이 되는 평면을 지정하는 G 코드입니다. G17은 XY평면을 지정합니다.

    오답 노트
    G18: ZX평면 지정
    G19: YZ평면 지정
    G20: 인치 단위 입력
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 머시닝센터 작업시 주의해야 할 사항 중 옳은 것은?

  1. 주축의 회전수는 가능한 고속으로 한다.
  2. 칩 제거는 맨손으로 하지 않는다.
  3. 작업사항을 보기 위하여 작업문을 열고 작업한다.
  4. 절삭 공구나 가공물을 설치할 때는 반드시 전원을 켜고 한다.
(정답률: 57%)
  • 가공 중 발생하는 칩은 매우 날카로우므로 안전을 위해 반드시 전용 도구를 사용해야 하며 맨손으로 제거해서는 안 됩니다.

    오답 노트
    주축 회전수 고속 설정: 가공 조건에 맞는 적정 회전수를 설정해야 함
    작업문 개방 작업: 안전사고 위험으로 인해 금지됨
    전원 켠 상태로 설치: 오작동 시 심각한 인명 사고 위험이 있어 반드시 전원을 끄고 수행해야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 도면을 CNC 선반에서 가공할 때 나사부와 외경 치수는?

  1. ø38
  2. ø42
  3. ø46
  4. ø50
(정답률: 56%)
  • 제시된 도면의 나사 표기법 $M42 \times 2.0$에서 $M$은 미터 나사를, 숫자 $42$는 나사의 호칭 지름(외경)을 의미합니다. 따라서 나사부와 외경 치수는 $\phi 42$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. CNC 공작기계에서 작업 전 일상적인 점검이 아닌 것은?

  1. 적정 유압압력 확인
  2. 공작물 고정 및 공구 클램핑 확인
  3. 서보모터 구동 확인
  4. 습동유 잔유량 확인
(정답률: 40%)
  • 작업 전 일상 점검은 유압, 클램핑 상태, 윤활유 잔량 등 기계의 외관 및 소모품 상태를 확인하는 과정입니다. 서보모터 구동 확인은 단순 일상 점검보다는 기계의 정밀도 점검이나 유지보수 단계의 확인 사항에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 CNC 선반 프로그램에서 N03 블록의 가공 예상 시간은?

  1. 10초
  2. 15초
  3. 20초
  4. 25초
(정답률: 30%)
  • CNC 선반의 가공 시간은 이동 거리, 주축 회전수, 이송 속도를 이용하여 계산합니다.
    ① [기본 공식]
    $$T = \frac{L}{S \times F}$$
    ② [숫자 대입]
    $$T = \frac{50}{1000 \times 0.2}$$
    ③ [최종 결과]
    $$T = 0.25$$
    계산된 결과값 $0.25$는 분(min) 단위이므로, 이를 초(sec)로 환산하면 $0.25 \times 60 = 15$초가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. CNC 선반 프로그램에서 사용되는 보조기능에 대한 설명으로 맞는 것은?

  1. M03 : 주축 정지
  2. M05 : 주축 정회전
  3. M98: 보조(부) 프로그램 호출
  4. M09 : 절삭유 공급 시작
(정답률: 64%)
  • M98은 보조(부) 프로그램을 호출할 때 사용하는 보조기능입니다.

    오답 노트
    M03: 주축 정회전
    M05: 주축 정지
    M09: 절삭유 OFF
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 준비기능의 그룹(group)에 대한 설명으로 맞는 것은?

  1. 그룹에 관계 없이 준비기능(G 코드)은 같은 명령절(block)에 한 개만을 사용할 수 있다.
  2. 그룹에 관계 없이 준비기능(G 코드)은 같은 명령절(block)에 2개 이상 사용하면 사용한 것 전부가 유효하다.
  3. 그룹이 같은 준비기능(G 코드)은 같은 명령절(block)에 2개 이상 사용하면 사용한 것 전부가 유효하다.
  4. 그룹이 다른 준비기능(G 코드)은 같은 명령절(block)에 2개 이상 사용하면 사용한 것 전부가 유효하다.
(정답률: 32%)
  • 준비기능(G 코드)은 그룹별로 관리되며, 서로 다른 그룹에 속한 준비기능은 동일한 명령절(block) 내에 여러 개를 동시에 작성해도 모두 유효하게 작동합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 머시닝센터에서 모서리 치수를 정확히 가공하거나 드릴작업, 카운터 싱킹 등에서 목표점에 도달한 후 진원도 향상 및 깨끗한 표면을 얻기 위하여 사용하는 기능은?

  1. G33
  2. G24
  3. G10
  4. G04
(정답률: 32%)
  • 목표점에 도달한 후 진원도 향상 및 깨끗한 표면을 얻기 위해 일시적으로 정지하는 드웰(Dwell) 기능은 G04를 사용합니다.

    오답 노트
    G33: 나사 절삭
    G10: 데이터 설정
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

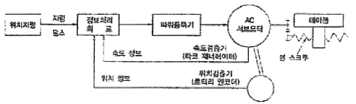

53. 위치와 속도를 서보모터의 축이나 볼나사의 회전각도로 검출하여 피드백(feedback) 시키는 서보기구로 일반 CNC 공작기계에서 주로 사용되는 그림과 같은 제어 방식은?

  1. 개방회로 방식
  2. 폐쇄회로 방식
  3. 반폐쇄회로 방식
  4. 반개방회로 방식
(정답률: 60%)
  • 서보모터의 축이나 볼나사의 회전각도를 검출하여 피드백하는 방식은 일반 CNC 공작기계에서 가장 널리 사용되는 반폐쇄회로 방식입니다.


    오답 노트
    폐쇄회로 방식: 선형(리니어) 스케일을 사용하여 실제 테이블의 위치를 직접 피드백함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. CNC선반에서 지령값 X70.0으로 프로그램하여 소재를 시험 가공한 후에 측정한 결과 ø69.95 이었다. 기존의 X축 보정값을 0.005라 하면 공구 보정값을 얼마로 수정해야 하는가?

  1. 0.045
  2. 0.055
  3. 0.005
  4. 0.01
(정답률: 55%)
  • 목표 치수와 실제 가공 치수의 차이(오차)를 구한 뒤, 기존의 보정값에 더하여 새로운 보정값을 산출합니다.
    ① [기본 공식] $\text{수정 보정값} = (\text{지령값} - \text{측정값}) + \text{기존 보정값}$
    ② [숫자 대입] $\text{수정 보정값} = (70.0 - 69.95) + 0.005$
    ③ [최종 결과] $\text{수정 보정값} = 0.055$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. CNC공작기계에서 정보가 흐르는 과정으로 옳은 것은?

  1. 도면 → CNC 프로그램 → 서보기구 구동 → 정보처리 회로 → 기계본체 → 가공물
  2. 도면 → 정보처리 회로 → CNC 프로그램 → 서보기구 구동 → 기계본체 → 가공물
  3. 도면 → CNC 프로그램 → 정보처리 회로 → 서보기구 구동 → 기계본체 → 가공물
  4. 도면 → CNC 프로그램 → 정보처리 회로 → 기계본체 → 서보기구 구동 → 가공물
(정답률: 45%)
  • CNC 공작기계의 정보 흐름은 설계 도면을 바탕으로 프로그램을 작성하고, 이를 제어 장치(정보처리 회로)가 해석하여 구동 장치(서보기구)를 통해 기계 본체를 움직여 가공물을 완성하는 순서로 진행됩니다.
    정답 경로: 도면 $\rightarrow$ CNC 프로그램 $\rightarrow$ 정보처리 회로 $\rightarrow$ 서보기구 구동 $\rightarrow$ 기계본체 $\rightarrow$가공물
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 공작기계 가공시 착용하는 안전 장구류의 종류가 아닌 것은?

  1. 보안경
  2. 안전화
  3. 작업복
  4. 면장갑
(정답률: 86%)
  • 회전하는 공작기계 가공 시 면장갑을 착용하면 장갑의 실밥 등이 회전부에 말려 들어가 손이 함께 빨려 들어갈 위험이 매우 크므로 절대 착용해서는 안 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 CNC 선반 프로그램에서 N04 블록을 수행할 때의 회전수는 얼마가 되겠는가?

  1. 4775 rpm
  2. 2000 rpm
  3. 2500 rpm
  4. 150 rpm
(정답률: 60%)
  • 주축 회전수 계산 시 G96(주속 일정 제어)에 의해 계산된 값이 G50에서 설정한 주축 최고 회전수를 초과하면, 최고 회전수가 우선 적용됩니다.
    ① [기본 공식] $n = \frac{1000 \times V}{3.14 \times d}$
    ② [숫자 대입] $n = \frac{1000 \times 150}{3.14 \times 10} = 4775$
    ③ [최종 결과] $n = 2000$
    계산값은 $4775\text{ rpm}$이나, N01 블록의 G50 S2000 설정으로 인해 최대 $2000\text{ rpm}$으로 제한됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 머시닝센터 프로그램에서 공구 길이 보정에 대한 설명으로 잘못된 것은?

  1. G43 : 공구길이 보정 "+" 방향
  2. G44 : 공구길이 보정 "-" 방향
  3. G45 : 공구길이 보정 취소
  4. H05 : 공구길이 보정 번호
(정답률: 52%)
  • 머시닝센터에서 공구 길이 보정 취소 명령은 G49입니다. 따라서 G45를 보정 취소로 설명한 내용은 잘못되었습니다.

    오답 노트
    G43: 보정 + 방향
    G44: 보정 - 방향
    H: 보정 번호 지정
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. CNC 선반의 좌표계에 대한 설명으로 틀린 것은?

  1. 좌표계를 설정하는 명령어로 G50을 사용한다.
  2. 일반적으로 좌표계는 X, Z축의 직교 좌표계를 사용한다.
  3. 주축 방향과 평행한 축을 X축으로 하여 좌표계를 설정 한다.
  4. 프로그램을 작성할 때 도면 또는 일감의 기준점을 나타낸다.
(정답률: 41%)
  • CNC 선반에서는 일반적으로 주축 방향과 평행한 축을 Z축으로 설정하며, 이에 수직인 축을 X축으로 설정합니다.

    오답 노트
    주축 방향과 평행한 축을 X축으로 하여 좌표계를 설정 한다: 주축 방향은 Z축입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. CAM시스템의 곡면 가공방법에서 Z축 방향의 높이가 같은 부분을 연결하여 가공하는 방법은?

  1. 주사선 가공
  2. 등고선 가공
  3. 펜슬 가공
  4. 방사형 가공
(정답률: 47%)
  • 등고선 가공은 Z축 방향의 높이가 동일한 지점들을 연결하여 가공하는 방식으로, 곡면의 높이 값을 기준으로 경로를 생성하는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
