컴퓨터응용선반기능사 필기 기출문제복원 (2014-04-06)

컴퓨터응용선반기능사
(2014-04-06 기출문제)

목록

1과목: 기계재료 및 요소

1. 열처리란 탄소강을 기본으로 하는 철강에서 매우 중요한 작업이다. 열처리의 특성을 잘못 설명한 것은?

  1. 내부의 응력과 변형을 감소시킨다.
  2. 표면을 연화시키는 등의 성질을 변화시킨다.
  3. 기계적 성질을 향상 시킨다.
  4. 강의 전기적/자기적 성질을 향상시킨다.
(정답률: 48%)
  • 열처리는 내부의 응력과 변형을 감소시키고, 기계적 성질을 향상시키며, 강의 전기적/자기적 성질을 향상시킨다. 하지만 표면을 연화시키는 등의 성질을 변화시키는 것은 열처리의 특성이 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 5~20%Zn의 황동으로 강도는 낮으나 전연성이 좋고 황금색에 가까우며 금박대용, 황동단추 등에 사용되는 구리 합금은?

  1. 톰백
  2. 문쯔메탈
  3. 델타메탈
  4. 주석황동
(정답률: 69%)
  • 톰백은 5~20%의 아연을 첨가한 황동 합금으로, 강도는 낮지만 전연성이 우수하며 황금색에 가깝습니다. 이러한 특성으로 금박대용, 황동단추 등에 사용됩니다. 따라서, 문쯔메탈, 델타메탈, 주석황동과는 구성 성분 및 물리적 특성이 다르기 때문에 정답은 "톰백"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 중 플라스틱 재료로서 동일 중량으로 기계적 강도가 강철보다 강력한 재질은?

  1. 글라스 섬유
  2. 폴리카보네이트
  3. 나일론
  4. FRP
(정답률: 70%)
  • FRP는 Fiber Reinforced Plastic의 약자로, 글라스 섬유와 같은 강화섬유를 플라스틱에 혼합하여 만든 재료입니다. 이로 인해 FRP는 플라스틱 재료 중에서도 기계적 강도가 높아지며, 강철과 동일 중량으로 비교했을 때 더 강력한 성질을 가지게 됩니다. 따라서 FRP가 이 문제의 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 일반 구조용 압연강재의 KS 기호는?

  1. SS330
  2. SM400A
  3. SM45C
  4. SNC415
(정답률: 61%)
  • 일반 구조용 압연강재의 KS 기호는 SS입니다. 그리고 SS330은 일반 구조용 압연강재 중에서 최하급 강종으로, 탄소 함량이 낮고 인장강도와 굴곡성이 낮은 강종입니다. 따라서 가격이 저렴하고 용도가 제한적인 강종으로 분류됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 철과 탄소는 약 6.68% 탄소에서 탄화철이라는 화합물을 만드는데 이 탄소강의 표준조직은 무엇인가?

  1. 펄라이트
  2. 오스테나이트
  3. 시멘타이트
  4. 솔바이트
(정답률: 52%)
  • 탄소강의 표준조직은 시멘타이트입니다. 이는 탄소와 철이 고체 상태에서 혼합되어 있는 상태로, 강도와 경도가 높은 조직입니다. 또한, 시멘타이트는 열처리 과정에서 형성되는 초기 조직으로, 강도와 경도를 높이는 역할을 합니다. 따라서, 탄소강의 표준조직으로는 시멘타이트가 선택됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 비철금속 구리(Cu)가 다른 금속 재료와 비교해 우수한 것중 틀린 것은?

  1. 연하고 전연성이 좋아 가공하기 쉽다.
  2. 전기 및 열전도율이 낮다.
  3. 아름다운 색을 띠고 있다.
  4. 구리합금은 철강 재료에 비하여 내식성이 좋다.
(정답률: 79%)
  • 비철금속 구리는 전기 및 열전도율이 높아서 전기와 열을 잘 전달할 수 있습니다. 따라서, 주로 전선, 전기기기, 냉장고, 에어컨 등에 사용됩니다. 하지만, 이 질문에서는 "전기 및 열전도율이 낮다"는 부분이 틀렸다고 되어 있습니다. 따라서, 비철금속 구리는 전기 및 열전도율이 높다는 것이 올바른 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 강의 표면 경화법으로 금속 표면에 탄소(C)를 침입 고용 시키는 방법은?

  1. 질화법
  2. 침탄법
  3. 화염경화법
  4. 숏피닝
(정답률: 86%)
  • 강의 표면 경화법으로 금속 표면에 탄소(C)를 침입 고용 시키는 방법은 침탄법입니다. 이는 금속을 고온에서 탄화시켜 탄소를 침입시키는 방법으로, 강철 등의 금속을 단단하고 내구성이 높은 재료로 만들기 위해 사용됩니다. 질화법은 질소(N)를 침입시키는 방법이며, 화염경화법은 열에 의해 표면을 경화시키는 방법입니다. 숏피닝은 표면을 단단하게 만드는 방법 중 하나이지만, 탄소를 침입시키는 방법은 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 왕복운동 기관에서 직선운동과 회전운동을 상호 전달할 수 있는 축은?

  1. 직선 축
  2. 크랭크 축
  3. 중공 축
  4. 플렉시블 축
(정답률: 68%)
  • 왕복운동 기관에서는 직선운동과 회전운동을 상호 전달할 수 있어야 합니다. 이를 가능하게 하는 축은 크랭크 축입니다. 크랭크 축은 회전운동을 직선운동으로 변환시키는 역할을 하며, 이를 통해 운동 에너지를 전달할 수 있습니다. 따라서 왕복운동 기관에서는 크랭크 축이 필수적인 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 재료의 안전성을 고려하여 허용할 수 있는 최대응력을 무엇이라 하는가?

  1. 주 응력
  2. 사용 응력
  3. 수직 응력
  4. 허용 응력
(정답률: 89%)
  • 재료의 안전성을 고려하여 허용할 수 있는 최대응력을 허용 응력이라고 합니다. 이는 재료의 인장강도, 인성 등의 물성값을 고려하여 결정되며, 이 값을 초과하는 응력이 가해지면 재료가 파괴될 수 있기 때문입니다. 따라서 허용 응력 이하의 응력만을 가해야 안전한 사용이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 스퍼 기어에서 Z는 잇수(개)이고, P가 지름피치(인치)일 때 피치원 지름(D, mm)를 구하는 공식은?

(정답률: 50%)
  • 피치원 지름(D) = (Z+2)/P * 25.4

    이 공식에서 Z는 잇수(개)이므로 항상 짝수가 아닌 홀수이기 때문에 (Z+2)는 항상 짝수가 된다. 그리고 P가 지름피치(인치)이므로 1인치당 25.4mm이 된다. 따라서 (Z+2)/P * 25.4은 항상 짝수인 (Z+2)와 25.4를 곱한 값이므로 2로 나눈 값인 12.7을 곱한 것과 같다. 따라서 정답은 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 큰 토크를 전달시키기 위해 같은 모양의 키 홈을 등 간격으로 파서 축과 보스를 잘 미끄러질 수 있도록 만든 기계 요소는?

  1. 코터
  2. 묻힘 키
  3. 스플라인
  4. 테이퍼 키
(정답률: 64%)
  • 스플라인은 축과 보스 사이에 등 간격으로 파인 키 홈을 가지고 있어서, 축과 보스가 서로 미끄러질 수 있도록 만들어진 기계 요소입니다. 이러한 구조로 인해 큰 토크를 전달시키는 데에 적합하며, 키 홈의 모양과 간격을 일정하게 유지할 수 있어서 정확한 회전 운동을 보장할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 스프링의 길이가 100 mm 인 한 끝을 고정하고, 다른 한 끝에 무게 40 N 의 추를 달았더니 스프링의 전체 길이가 120 mm 로 늘어났을 때 스프링 상수는 몇 N/mm 인가?

  1. 8
  2. 4
  3. 2
  4. 1
(정답률: 65%)
  • 스프링 상수는 스프링이 일정한 길이만큼 늘어날 때 필요한 힘의 크기를 의미합니다. 따라서 스프링 상수는 다음과 같이 구할 수 있습니다.

    스프링 상수 = (추의 무게) ÷ (스프링의 늘어난 길이)

    여기서 추의 무게는 40 N, 스프링의 늘어난 길이는 120 mm - 100 mm = 20 mm 입니다. 따라서 스프링 상수는 다음과 같이 계산할 수 있습니다.

    스프링 상수 = 40 N ÷ 20 mm = 2 N/mm

    따라서 정답은 "2" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 벨트 중에서 인장강도가 대단히 크고 수명이 가장 긴 벨트는?

  1. 가죽 벨트
  2. 강철 벨트
  3. 고무 벨트
  4. 섬유 벨트
(정답률: 70%)
  • 강철 벨트는 인장강도가 가장 크고 내구성이 뛰어나기 때문에 수명이 가장 길다. 또한, 고온이나 고압력 등의 극한 환경에서도 사용이 가능하다. 따라서, 강한 힘과 내구성이 필요한 산업 분야에서 많이 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 축이음 기계요소 중 플렉시블 커플링에 속하는 것은?

  1. 올덤 커플링
  2. 셀러 커플링
  3. 클램프 커플링
  4. 마찰 원통 커플링
(정답률: 61%)
  • 올덤 커플링은 플렉시블 커플링의 한 종류로, 두 축 사이의 회전 운동을 전달하는 기계 요소입니다. 이 커플링은 내부에 탄성체가 있어서 축의 이동이나 회전에 따라 탄성체가 변형되어 작용력을 전달합니다. 따라서 올덤 커플링은 플렉시블한 연결을 제공하며, 축의 정렬 오차나 진동 등을 흡수하여 기계의 안정성을 높이는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 회전체의 균형을 좋게 하거나 너트를 외부에 돌출시키지 않으려고 할 때 주로 사용하는 너트는?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 캡 너트
  2. 둥근 너트
  3. 육각 너트
  4. 와셔붙이 너트
(정답률: 58%)
  • 회전체의 균형을 좋게 하거나 너트를 외부에 돌출시키지 않으려고 할 때는 둥근 너트를 사용합니다. 이는 너트의 모양이 둥글기 때문에 회전체와의 접촉면이 넓어져서 균형을 좋게 유지할 수 있고, 너트가 외부로 돌출되지 않도록 고정할 수 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도(절삭부분)

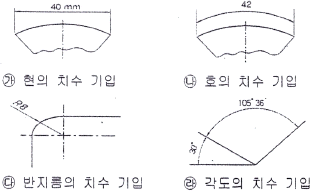

16. 그림의 치수 기입 방법 중 옳게 나타낸 것을 모두 고른 것은?

  1. 가, 나, 다, 라
  2. 나, 다, 라
  3. 가, 나, 다
  4. 나, 다
(정답률: 57%)
  • 이 그림은 3차원 입체도형이므로, 치수를 나타낼 때는 가로, 세로, 높이를 모두 표기해야 합니다. 따라서 "가"는 가로와 세로만 표기하고 높이를 표기하지 않았으므로 오답입니다. "다"는 가로와 높이만 표기하고 세로를 표기하지 않았으므로 오답입니다. "라"는 가로, 세로, 높이를 모두 표기하였으므로 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 그림과 같은 입체도에서 화살표 방향에서 본 것을 정면도로 하여 3각법으로 투상한 것으로 가장 적합한 것은?

(정답률: 68%)
  • 정답인 ""은 입체도에서 화살표 방향에서 본 것이 정면에 위치하며, 이를 3각법으로 투상하면 가장 정확한 모습이 나타나기 때문입니다. 다른 보기들은 입체도에서 다른 방향에서 본 것이 정면에 위치하지 않거나, 투상 시 왜곡이 발생할 가능성이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 중 분할핀 호칭 지름에 해당하는 것은?

  1. 분할 핀 구멍의 지름
  2. 분할 상태의 핀의 단면지름
  3. 분할 핀의 길이
  4. 분할 상태의 두께
(정답률: 59%)
  • 분할핀은 일정한 간격으로 구멍이 뚫려있는 핀으로, 이 구멍의 지름이 분할핀의 크기를 결정합니다. 따라서 분할핀 호칭 지름은 분할 핀 구멍의 지름에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 투상면이 어느 각도를 가지고 있기 때문에 그 실형을 도시하기 위하여 그림과 같이 나타내는 투상법의 명칭은?

  1. 보조 투상도
  2. 부분 투상도
  3. 회전 투상도
  4. 국부 투상도
(정답률: 67%)
  • 이 그림은 투상면이 x축과 y축에 대해 45도 기울어져 있기 때문에, 이를 도시하기 위해 x축과 y축을 중심으로 45도 회전시켜야 합니다. 따라서 이 그림은 회전 투상도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 기하공차의 종류별 기호가 잘못된 연결된 것은?

  1. 평면도 :
  2. 원통도 :
  3. 위치도 :
  4. 진직도 :
(정답률: 65%)
  • 정답은 "원통도 : "입니다.

    원통도는 기하공차 중 하나로, 원기둥이나 원뿔 등의 회전체를 펼쳐서 평면에 나타낸 도면입니다. 따라서 원통도는 평면도와 함께 사용되는 것이 일반적입니다.

    하지만 보기에서는 원통도와 함께 위치도, 진직도와 같은 다른 기호들도 함께 나열되어 있습니다. 이는 각각 다른 기하공차를 나타내는 것이므로, 원통도와 함께 사용되는 것이 아니라 잘못된 연결입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 베어링 기호가 "F684C2P6"으로 나타나 있을 때 "68"이 나타내는 뜻은?

  1. 안지름 번호
  2. 베어링 계열 기호
  3. 궤도륜 모양 기호
  4. 정밀도 등급 기호
(정답률: 67%)
  • 정답: 베어링 계열 기호

    "68"은 베어링의 계열을 나타내는 기호 중 하나로, 베어링의 크기와 구조 등을 나타내는 중요한 정보를 담고 있습니다. 베어링 계열 기호는 ISO 규격에 따라 표준화되어 있으며, 이를 통해 다양한 제조사의 베어링을 비교하고 대체할 수 있습니다. 따라서 베어링을 선택할 때는 베어링 계열 기호를 확인하는 것이 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 오른쪽 그림과 같이 절단면에 색칠한 것을 무엇이라고 하는가?

  1. 해칭
  2. 단면
  3. 투상
  4. 스머징
(정답률: 60%)
  • 정답은 "스머징"입니다.
    스머징은 입체도형의 모서리나 모서리가 만나는 부분을 부드럽게 만들어주는 작업을 말합니다. 즉, 절단면에 색칠한 것이 스머징 작업을 거친 결과물입니다.
    해칭은 입체도형의 표면에 무늬를 만드는 작업, 단면은 입체도형을 자른 면, 투상은 입체도형을 투영한 모양을 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 끼워 맞춤 방식에서 구멍의 치수가 축의 치수보다 큰 경우 그 치수의 차를 무엇이라고 하는가?

  1. 위치수 공차
  2. 죔새
  3. 틈새
  4. 허용차
(정답률: 73%)
  • 끼워 맞춤 방식에서 구멍의 치수가 축의 치수보다 큰 경우, 두 치수의 차를 "틈새"라고 합니다. 이는 구멍과 축 사이에 생기는 공간을 의미하며, 이 공간이 적절한 크기로 유지되어야 부품이 정확하게 맞물리고 작동할 수 있기 때문입니다. 다른 보기들은 위치수 공차는 부품의 위치에 대한 오차를 나타내는 용어이고, 죔새는 죔이라는 부품의 특정 부분을 가리키는 용어입니다. 허용차는 부품의 치수에 대한 허용 오차를 나타내는 용어이지만, 끼워 맞춤 방식에서는 "틈새"라는 용어가 더 적합하게 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 미터 사다리꼴 나사에서 나사의 호칭 지름인 것은?

  1. 수나사의 골지름
  2. 수나사의 유효지름
  3. 암나사의 유효지름
  4. 수나사의 바깥지름
(정답률: 61%)
  • 미터 사다리꼴 나사에서 나사의 호칭 지름은 "수나사의 바깥지름"입니다. 이는 나사의 가장 큰 지름을 의미하며, 나사를 조임할 때 가장 바깥쪽에 위치한 부분이기 때문입니다. 따라서 나사의 크기를 판단할 때는 수나사의 바깥지름을 기준으로 살펴보는 것이 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 가공에 의한 컷의 줄무늬가 기호를 기입한 면의 중심에 대하여 거의 동심원 모양인 경우의 기호는?

  1. C
  2. M
  3. R
  4. X
(정답률: 75%)
  • 가공에 의한 컷의 줄무늬가 기호를 기입한 면의 중심에 대하여 거의 동심원 모양인 경우의 기호는 "C"입니다. 이는 가공에 의한 컷의 줄무늬가 동심원 모양이므로, 중심에 가장 가까운 기호를 선택하는 것이 가장 적절하기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음과 같은 연삭숫돌 표시 기호 중 밑줄 친 K가 뜻하는 것은?

  1. 숫돌입자
  2. 조직
  3. 결합도
  4. 결합제
(정답률: 65%)
  • 위의 연삭숫돌 표시 기호에서 밑줄 친 K는 "결합도"를 뜻합니다. 결합도는 조직 내부의 모듈이 얼마나 밀접하게 연결되어 있는지를 나타내는 지표입니다. 즉, 모듈 간의 상호 의존성 정도를 나타내며, 높은 결합도는 모듈 간의 의존성이 높다는 것을 의미합니다. 따라서, 위의 표시 기호에서 K는 해당 모듈의 결합도가 높다는 것을 나타내고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 밀링 커터의 주요 공구각 중에서 공구와 공작물이 서로 접촉하여 마찰이 일어나는 것을 방지하는 역할을 하는 것은?

  1. 여유각
  2. 경사각
  3. 날끝각
  4. 비트림각
(정답률: 78%)
  • 밀링 커터의 주요 공구각 중에서 공구와 공작물이 서로 접촉하여 마찰이 일어나는 것을 방지하는 역할을 하는 것은 여유각입니다. 여유각은 공구와 공작물 사이에 일정한 간격을 유지하여 마찰을 최소화하고, 공작물 표면의 정확도를 높이는 역할을 합니다. 따라서 여유각은 밀링 작업에서 중요한 역할을 하며, 공구와 공작물 사이의 간격을 조절하여 정확한 가공을 가능하게 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 절삭 공구를 재연삭하거나 새로운 절삭공구로 바꾸기 위한 공구수명 판정기준으로 거리가 먼 것은?

  1. 가공면에 광택이 있는 색조 또는 반점이 생길 때
  2. 공구 인선의 마모가 일정량에 도달했을 때
  3. 완성치수의 변화량이 일정량에 도달했을 때
  4. 주철과 같은 메진 재료를 저속으로 절삭했을 시 균열형 칩이 발생할 때
(정답률: 57%)
  • 주철과 같은 메진 재료는 경도가 높고 인성이 낮아서 저속으로 절삭할 때 칩이 발생하기 쉽습니다. 이때 발생하는 칩은 균열형 칩으로, 공구의 수명을 단축시키는 원인이 됩니다. 따라서 이러한 경우에는 공구를 교체해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 중 일반적으로 각도 측정에 사용되는 측정기는?

  1. 사인 바(sine bar)
  2. 공기 마이크로미터(air micrometer)
  3. 하이트 게이지(height gauge)
  4. 다이얼 게이지(dial gauge)
(정답률: 82%)
  • 사인 바는 일반적으로 각도 측정에 사용되는 측정기입니다. 이는 사인 바가 각도를 측정하기 위해 사용되는 삼각함수 중 하나인 사인 함수를 이용하기 때문입니다. 사인 바는 두 개의 고정된 지점 사이에 놓인 미끄러운 막대로, 이 막대를 회전시켜 원하는 각도를 측정할 수 있습니다. 따라서 사인 바는 각도 측정에 매우 유용한 도구입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 일반 드릴에 대한 설명으로 틀린 것은?

  1. 사심(dead center)은 드릴 날 끝에서 만나는 부분이다.
  2. 표준 드릴의 날끝각은 118° 이다.
  3. 마진(margin)은 드릴을 안내하는 역할을 한다.
  4. 드릴의 지름이 13mm 이상의 것은 곧은 자루 형태이다.
(정답률: 50%)
  • 드릴의 지름이 13mm 이상인 것이 곧은 자루 형태인 것은 틀린 설명입니다. 실제로는 13mm 이상인 드릴도 테이퍼 자루(taper shank) 형태로 제작되는 경우가 많습니다. 따라서 드릴의 지름과 자루 형태는 별개의 요소이며, 크기에 따라 자루 형태가 결정되는 것은 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계공작법

31. 선반에서 양센터 작업을 할 때, 주축의 회전력을 가공물에 전달하기 위해 사용하는 부속품은?

  1. 연동척과 단동척
  2. 돌림판과 돌리개
  3. 면판과 클램프
  4. 고정 방진구와 이동 방진구
(정답률: 58%)
  • 선반에서 양센터 작업을 할 때, 주축의 회전력을 가공물에 전달하기 위해 사용하는 부속품은 돌림판과 돌리개입니다. 돌림판은 가공물을 고정시켜 회전시키는 역할을 하고, 돌리개는 주축의 회전력을 가공물에 전달하여 가공 작업을 수행합니다. 따라서 돌림판과 돌리개는 양센터 작업에서 필수적인 부속품입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 주로 대형 공작물이 테이블 위에 고정되어 수평 왕복 운동을 하고 바이트를 공작물의 운동 방향과 직각 방향으로 이송시켜서 평면, 수직면, 홈, 경사면 등을 가공하는 공작기계는?

  1. 플레이너
  2. 호빙 머신
  3. 보링 머신
  4. 슬로터
(정답률: 54%)
  • 플레이너는 대형 공작물을 고정하고 바이트를 이용하여 수평 왕복 운동을 하여 가공하는 공작기계이다. 이에 비해 호빙 머신은 회전하는 원통형 공작물을 가공하고, 보링 머신은 구멍을 뚫는 작업을 수행하며, 슬로터는 홈을 만드는 작업을 수행한다. 따라서, 플레이너가 대형 공작물을 가공하는 데에 특화되어 있기 때문에 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 중 비교 측정기에 해당하는 것은?

  1. 버니어 캘리퍼스
  2. 마이크로미터
  3. 다이얼 게이지
  4. 하이트 게이지
(정답률: 64%)
  • 다이얼 게이지는 측정값을 다이얼 형태로 표시하는 측정기입니다. 다른 보기들은 모두 직접적으로 측정값을 표시하지 않고, 측정값을 읽어내는 도구입니다. 따라서 다이얼 게이지가 비교 측정기에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 밀링 머신의 주요 구성 요소로 틀린 것은?

  1. 니(knee)
  2. 컬럼(column)
  3. 테이블(table)
  4. 맨드릴(mandrel)
(정답률: 63%)
  • 맨드릴은 밀링 머신의 주요 구성 요소가 아닙니다. 맨드릴은 주로 회전하는 작업물을 고정하는 데 사용되는 도구입니다. 따라서, 정답은 "맨드릴(mandrel)"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 구성인선(built-up edge)의 방지 대책으로 틀린 것은?

  1. 경사각(rake angle)을 크게 할 것
  2. 절삭 깊이를 크게 할 것
  3. 윤활성이 좋은 절삭유를 사용할 것
  4. 절삭 속도를 크게 할 것
(정답률: 72%)
  • 절삭 깊이를 크게 할 것은 구성인선을 방지하는 대책이 아니라, 오히려 구성인선을 유발할 수 있습니다. 구성인선은 칼날의 끝 부분에 재료가 눌러붙어서 생기는 현상인데, 절삭 깊이를 크게 하면 더 많은 재료가 눌러붙어 구성인선이 발생할 가능성이 높아집니다. 따라서 올바른 대책은 경사각을 크게 하거나 윤활성이 좋은 절삭유를 사용하거나 절삭 속도를 크게 하는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 수용성 절삭유제의 특징에 관한 설명으로 옳은 것은?

  1. 윤활성은 좋으나 냉각성이 적어 경절삭용으로 사용한다.
  2. 윤활성과 냉각성이 떨어져 잘 사용되지 않고 있다.
  3. 점성이 낮고 비열이 커서 냉각효과가 크다.
  4. 광유에 비눗물을 첨가하여 사용하며 비교적 냉각효과가 크다.
(정답률: 61%)
  • 점성이 낮고 비열이 커서 냉각효과가 크다는 것은, 이러한 유제가 냉각 시에 열을 많이 흡수하고, 빠르게 냉각되어 높은 냉각효과를 가진다는 것을 의미합니다. 따라서 이러한 특성을 이용하여 경절삭용으로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 밀링 머신에서 테이블의 이송속도를 나타내는 식은?(단, F:테이블 이송속도(mm/min), Fz:커너 칼 1개마다의 이송(mm), z:커터의 날수, n:커터의 회전수(rpm))

(정답률: 65%)
  • 정답은 "" 입니다.

    이유는 F= Fz x z x n 으로 표현할 수 있습니다. 이는 테이블의 이송속도는 커터의 이송속도(Fz)와 커터의 날수(z), 커터의 회전수(n)의 곱으로 결정되기 때문입니다. 따라서, 테이블의 이송속도를 나타내는 식은 F= Fz x z x n 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 래핑 가공에 대한 설명으로 옳지 않은 것은?

  1. 래핑은 랩이라고 하는 공구와 다듬질하려고 하는 공작 물 사이에 랩제를 넣고 공작물을 누르며 상대운동을 시켜 다듬질하는 가공법을 말한다.
  2. 래핑 방식으로는 습식래핑과 건식래핑이 있다.
  3. 랩은 공작물 재료보다 경도가 낮아야 공작물에 흠질이나 상처를 일으키지 않는다.
  4. 건식래핑은 절삭량이 많고 다음면은 광택이 적어 일반적으로 초기 래핑작업에 많이 사용한다.
(정답률: 45%)
  • 건식래핑은 초기 래핑작업에 많이 사용하는 것이 아니라, 후반 작업에 사용하는 것이 옳은 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 연삭기의 연삭 방식 중 외경 연삭의 방법에 해당하지 않는 것은?

  1. 유성형
  2. 테이블 왕복형
  3. 숫돌대 왕복형
  4. 플랜지 컷형
(정답률: 45%)
  • 유성형은 연삭 대상물을 고정시키는 방식이 아닌, 연삭 도구를 회전시켜 대상물을 연삭하는 방식이기 때문에 외경 연삭의 방법에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 선반의 종류 중 볼트, 작은 나사 등을 능률적으로 가공하기 위하여 보통 선반의 심압대 대신에 회전공구대를 설치하여 여러 가지 절삭공구를 공정에 맞게 설치한 선반은?

  1. 자동선반(automatic lathe)
  2. 터릿선반(turret lathe)
  3. 모방선반(copying lathe)
  4. 정면선반((face lathe)
(정답률: 61%)
  • 회전공구대를 설치하여 여러 가지 절삭공구를 공정에 맞게 설치한 선반은 터릿선반이라고 부릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: CNC공작법 및 안전관리

41. 다음 가공물의 테이퍼 값은 얼마인가?

  1. 0.25
  2. 0.5
  3. 1.5
  4. 2
(정답률: 49%)
  • 테이퍼 값은 가공물의 지름이 얼마나 감소하는지를 나타내는 값입니다. 이 가공물은 처음에 지름이 2인 부분에서 시작하여 1.5, 1, 0.5, 0.25로 감소하고 있습니다. 따라서 테이퍼 값은 (2-0.25)/2 = 0.875이며, 가장 가까운 선택지는 0.25입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 중 정밀입자에 의하여 가공하는 기계는?

  1. 밀링 머신
  2. 보링 머신
  3. 래핑 머신
  4. 와이어 컷 방전 가공기
(정답률: 55%)
  • 정밀입자에 의해 가공하는 기계 중 래핑 머신은 회전하는 원통 모양의 작업물에 필름이나 종이 등을 감아서 포장하는 기능을 수행합니다. 따라서 정밀한 포장 작업을 위해 사용됩니다. 반면 밀링 머신은 회전하는 칼날을 이용하여 작업물의 표면을 깎아내는 기능을 수행하고, 보링 머신은 회전하는 드릴을 이용하여 작업물 내부에 구멍을 뚫는 기능을 수행합니다. 와이어 컷 방전 가공기는 전기 방전을 이용하여 작업물을 절단하는 기능을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음은 CNC 프로그램의 일부분이다. 여기에서 L4가 의미하는 것으로 가장 올바른 것은?

  1. 보조프로그램 호출번호 명령이 4번임을 뜻한다.
  2. 보조프로그램의 반복 횟수를 4회 실행하라는 뜻이다.
  3. 나사가공프로그램에서 나사의 리드가 4mm 임을 뜻한다.
  4. 보조프로그램 호출 후 다른 보조프로그램을 4번 호출 한다는 뜻이다.
(정답률: 52%)
  • L4는 "보조프로그램의 반복 횟수를 4회 실행하라는 뜻이다."입니다. 이는 L4 명령어가 보조프로그램을 호출하고, 해당 보조프로그램을 4번 반복 실행하도록 지시하기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. ø50mm SM20C 재질의 가공물을 CNC 선반에서 작업할 때 절삭속도가 80m/min이라면, 적절한 스핀들의 회전수는 약 얼마인가?

  1. 510 rpm
  2. 1020 rpm
  3. 1600 rpm
  4. 2040 rpm
(정답률: 47%)
  • 절삭속도(V) = π×직경(D)×회전수(N)÷1000 으로 계산할 수 있습니다. 따라서 N = V×1000÷(π×D) = 80×1000÷(π×50) = 약 510 rpm 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 중 드릴가공에서 휴지기능을 이용하여 바닥면을 다듬질하는 기능은?

  1. 머신 록
  2. 싱글블록
  3. 오프셋
  4. 드웰
(정답률: 77%)
  • 드릴가공에서 휴지기능을 이용하여 바닥면을 다듬질하는 기능은 "드웰" 입니다. 드릴이 바닥면에 닿은 후 일정 시간 동안 멈추어 있어서 휴지가 바닥면을 다듬질 수 있습니다. 다른 보기들은 드릴가공에서 사용되는 용어이지만, 바닥면을 다듬질 때 휴지기능을 이용하는 것은 "드웰" 기능뿐입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 중 CNC 선반 프로그래밍에서 소수점을 사용할 수 있는 어드레스로 구성된 것은?

  1. X, U, R, F
  2. W, I, K, P
  3. Z, G, D, Q
  4. P, X, N, E
(정답률: 73%)
  • 정답은 "X, U, R, F"입니다.

    이유는 다음과 같습니다.

    - X: X 어드레스는 가공 위치를 지정하는 어드레스로, 소수점 이하 값을 사용할 수 있습니다.
    - U: U 어드레스는 X축 방향으로의 이동 거리를 지정하는 어드레스로, 소수점 이하 값을 사용할 수 있습니다.
    - R: R 어드레스는 반지름 값을 지정하는 어드레스로, 소수점 이하 값을 사용할 수 있습니다.
    - F: F 어드레스는 회전 속도를 지정하는 어드레스로, 소수점 이하 값을 사용할 수 있습니다.

    반면에 나머지 보기들은 모두 정수 값을 사용하는 어드레스들로 구성되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 근래에 생산되는 대형 정밀 CNC 고속가공기에 주로 사용되며 모터에서 속도를 검출하고, 테이블에 리니어 스케일을 부착하여 위치를 피드백 하는 서보기구 방식은?

  1. 개방회로 방식
  2. 반폐쇄회로 방식
  3. 폐쇄회로 방식
  4. 복합회로 방식
(정답률: 41%)
  • 서보기구 방식은 모터에서 속도를 검출하고, 테이블에 리니어 스케일을 부착하여 위치를 피드백하는 방식으로 작동합니다. 이때, 위치 피드백을 위해 사용되는 회로가 폐쇄회로 방식입니다. 폐쇄회로 방식은 피드백 신호를 이용하여 제어를 수행하며, 피드백 신호와 목표 신호를 비교하여 오차를 계산하고 이를 이용하여 제어합니다. 따라서, 서보기구 방식에서는 폐쇄회로 방식이 사용되는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 중 CNC 공작기계의 점검시 매일 실시하여야 하는 사항과 가장 거리가 먼 것은?

  1. ATC 작동점검
  2. 주축의 회전점검
  3. 기계정도검사
  4. 습동유 공급 상태점검
(정답률: 66%)
  • 기계정도검사는 CNC 공작기계의 정밀도와 정확도를 확인하는 점검으로, 매일 실시해야 하는 점검은 아니기 때문입니다. 다른 항목들은 매일 작동하는 부분이기 때문에 매일 점검이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 중 CNC 공작기계에서 이송속도(Feed Speed)에 대한 설명으로 틀린 것은?

  1. CNC 선반의 경우 가공물이 1회전할 때 공구의 가로방향 이송을 주로 사용한다.
  2. CNC 선반의 경우 회전당 이송인 G98이 전원공급시 설정 된다.
  3. 날이 2개 이상인 공구를 사용하는 머시닝센터의 경우 분당이송을 주로 사용한다.
  4. 머시닝센터의 경우 분당 이송거리는 "날당 이송거리 × 공구의 날수 × 회전수"로 계산된다.
(정답률: 50%)
  • "CNC 선반의 경우 회전당 이송인 G98이 전원공급시 설정 된다."가 틀린 설명입니다. 이송속도는 G-code로 제어되며, G98은 초기면 이동 속도를 설정하는 G-code입니다. CNC 선반에서 이송속도는 G01, G02, G03 등의 G-code로 설정됩니다.

    CNC 선반의 경우 가공물이 1회전할 때 공구의 가로방향 이송을 주로 사용하는 이유는, 선반에서 가공하는 대부분의 작업은 원통형으로 가공되기 때문입니다. 따라서 가로방향 이송이 필요합니다.

    머시닝센터에서는 날이 2개 이상인 공구를 사용하는 경우가 많기 때문에 분당 이송을 주로 사용합니다. 또한, 분당 이송거리는 "날당 이송거리 × 공구의 날수 × 회전수"로 계산됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 머시닝센터 가공용 CNC 프로그램에서 G80의 의미는?

  1. 공구경 보정 취소
  2. 위치결정 취소
  3. 공구길이 보정 취소
  4. 고정사이클 취소
(정답률: 52%)
  • G80은 고정사이클 취소를 의미합니다. 이는 이전에 설정한 고정사이클 명령어를 취소하고, 다음 명령어부터 일반적인 가공을 수행하도록 하는 명령어입니다. 다른 보기들은 G80과는 다른 기능을 수행하므로 정답이 될 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 중 CNC 공작기계 운전 중의 안전사항으로 틀린 것은?

  1. 가공 중에는 측정을 하지 않는다.
  2. 일감은 견고하게 고정시킨다.
  3. 가공 중에 칩을 손으로 제거한다.
  4. 옆 사람과 잡담을 하지 않는다.
(정답률: 87%)
  • 가공 중에 칩을 손으로 제거하는 것은 위험합니다. 칩은 매우 날카로우며, 회전하는 작업물과 충돌할 경우 심각한 상해를 입을 수 있습니다. 따라서 칩 제거는 적절한 도구를 사용하여 안전하게 처리해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. CNC 선반에서 ø52 부분을 가공하고, 측정한 결과 ø51.97이었다. 기존의 X축 보정값이 0.002라면 보정값을 얼마로 수정해야 ø52로 가공되는가?

  1. 0.002
  2. 0.028
  3. 0.03
  4. 0.032
(정답률: 62%)
  • 보정값이 X축 방향으로 얼마나 이동해야 하는지를 구해야 한다.

    ø51.97에서 ø52로 가공되어야 하므로, 실제로 이동해야 하는 거리는 0.03이다. (ø52 - ø51.97 = 0.03)

    하지만 기존의 보정값이 이미 0.002로 적용되어 있으므로, 이 값을 보정값에서 빼주어야 한다.

    따라서 0.03 - 0.002 = 0.028이 되므로, 보기에서 정답은 "0.028"이다.

    하지만 문제에서는 보정값을 수정해야 한다고 했으므로, 이 값을 보정값에 더해주어야 한다.

    따라서 0.002 + 0.028 = 0.03이 되므로, 보정값을 0.03으로 수정해야 한다.

    따라서 정답은 "0.032"이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 1대의 컴퓨터에서 여러 대의 CNC 공작기계에 테이터를 분배하여 전송함으로써 동시에 직접 제어, 운전할 수 있는 방식을 무엇이라 하는가?

  1. DNC
  2. CAM
  3. FA
  4. FMS
(정답률: 72%)
  • DNC는 "Direct Numerical Control"의 약어로, 한 대의 컴퓨터에서 여러 대의 CNC 공작기계에 데이터를 분배하여 전송하여 동시에 직접 제어, 운전할 수 있는 방식을 의미합니다. 따라서 DNC가 정답입니다. CAM은 컴퓨터 지원 제조, FA는 공장 자동화, FMS는 유연 생산 시스템을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 그림에서 단면절삭 고정사이클을 이용한 프로그램의 준비 기능은?

  1. G76
  2. G90
  3. G92
  4. G94
(정답률: 33%)
  • 그림에서 보이는 단면절삭 고정사이클은 일정한 주기로 절삭을 반복하는 기능입니다. 이를 위해 프로그램에서는 주기를 설정해야 합니다. 이때 사용하는 것이 G94 코드인데, 이는 단면절삭 고정사이클 주기를 분당 회전수로 설정하는 기능입니다. 따라서 G94 코드가 이 기능을 구현하기 위해 필요한 코드입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 머시닝센터 프로그램 중에서 사용된 공구길이 보정을 나타내는 준비기능(G 코드)은 어느 것인가?

  1. G40
  2. G41
  3. G43
  4. G91
(정답률: 50%)
  • G43은 공구길이 보정을 나타내는 G 코드 중 하나입니다. 이 코드는 공구의 길이를 측정하여 프로그램에서 사용되는 좌표값을 보정해주는 기능을 합니다. 따라서 G43이 정답입니다. G40은 공구 반경 보정, G41은 공구 반경 보정 취소, G91은 상대좌표 지정 모드를 나타내는 G 코드입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 중 CNC 공작기계 사용시 비경제적인 작업은?

  1. 작업이 단순하고, 수량이 1 ~ 2 개인 수리용 부품
  2. 항공기 부품과 같이 정밀한 부품
  3. 곡면이 많이 포함되어 있는 부품
  4. 다품종이며 로트당 생산수량이 비교적 적은 부품
(정답률: 56%)
  • 작업이 단순하고, 수량이 1 ~ 2 개인 수리용 부품은 CNC 공작기계를 사용하여 생산하는 것이 비경제적입니다. 이는 CNC 공작기계는 대량 생산에 최적화된 기계이기 때문입니다. 작업이 단순하고 수량이 적은 경우에는 수작업으로 생산하는 것이 더 경제적일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 그림은 CNC선반 프로그램에서 P1에서 P2로 진행하는 블록을 나타낸 것이다. ( ) 안에 알맞은 명령어는?

  1. G01
  2. G02
  3. G03
  4. G04
(정답률: 66%)
  • 이 그림은 P1에서 P2로 원호를 그리는 것을 나타내고 있으므로, 이를 위한 명령어는 G02이다. G02는 시계 방향으로 원호를 그리는 명령어이고, G01은 직선 이동 명령어, G03은 반시계 방향으로 원호를 그리는 명령어, G04는 지연 명령어이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 중 CNC 선반에서 G96(주축속도일정제어)의 설명으로 옳은 것은?

  1. 공작물의 직경에 관계없이 회전수는 일정하다.
  2. 공작물 직경에 관계없이 가공 중 원주속도는 일정하다.
  3. 절삭시 공구가 공작물 직경이 감소하는 방향으로 진행하면 주축의 회전수도 감소한다.
  4. 나사가공이나 홈 가공시 많이 이용한다.
(정답률: 39%)
  • 정답은 "공작물 직경에 관계없이 가공 중 원주속도는 일정하다."입니다. 이유는 G96은 주축속도를 일정하게 유지하여 공작물의 원주속도를 일정하게 유지하기 때문입니다. 따라서 공작물의 직경이 변해도 주축속도가 일정하게 유지되므로 원주속도도 일정하게 유지됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음 중 선반 작업에서 방호조치로 적합하지 않은 것은?

  1. 긴 일감 가공시 덮개를 부착한다.
  2. 작업 중 급정지를 위해 역회전 스위치를 설치한다.
  3. 칩이 짧게 끊어지도록 칩브레이커를 둔 바이트를 사용한다.
  4. 칩이나 절삭유등의 비산으로부터 보호를 위해 이동용 쉴드를 설치한다.
(정답률: 74%)
  • 작업 중 급정지를 위해 역회전 스위치를 설치하는 것은 방호조치가 아니라 작업 안전 조치이기 때문입니다. 방호조치는 작업 중 발생할 수 있는 위험을 예방하거나 최소화하기 위한 조치를 말하는데, 역회전 스위치는 작업 중 발생하는 위험을 예방하는 것이 아니라, 이미 발생한 위험을 최소화하기 위한 조치입니다. 따라서, 작업 중 급정지를 위해 역회전 스위치를 설치하는 것은 방호조치로 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. CNC 선반에서 복합형 고정사이클 G76을 사용하여 나사가공을 하려고 한다. G76에 사용되는 X의 값은 무엇을 의미하는가?

  1. 골지름
  2. 바깥지름
  3. 안지름
  4. 유효지름
(정답률: 34%)
  • G76 고정사이클은 나사 가공에 사용되는 주요 사이클 중 하나이며, X 값은 골지름을 의미합니다. 골지름은 나사의 가장 넓은 지점인 나사의 지름을 말하며, 이 값은 나사의 특성에 따라 다르게 설정됩니다. 따라서 G76 사이클에서 X 값은 골지름을 설정하는 중요한 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
