컴퓨터응용선반기능사 필기 기출문제복원 (2014-10-11)

컴퓨터응용선반기능사
(2014-10-11 기출문제)

목록

1과목: 기계재료 및 요소

1. 공구재료의 필요 조건이 아닌 것은?

  1. 열처리가 쉬울 것
  2. 내마멸성이 적을 것
  3. 강인성이 클것
  4. 고온 경도가 클 것
(정답률: 79%)
  • 내마멸성이 적을 것은 공구재료의 필요 조건이 아닙니다. 이는 공구재료가 내구성이 높아야 하고 오랜 시간 사용해도 부식이 적어야 한다는 것을 의미합니다. 따라서 내마멸성이 적을 것이라는 조건은 부식이 적은 재료를 사용해야 한다는 것을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 니켈강을 가공 후 공기 중에 방치하여도 담금질 효과를 나타내는 현상은 무엇인가?

  1. 질량 효과
  2. 자경성
  3. 시기 균열
  4. 가공 경화
(정답률: 45%)
  • 담금질 효과는 금속 소재가 가공 후 공기 중에 방치되면서 자연적으로 경화되는 현상을 말합니다. 이러한 담금질 효과는 주로 자성이 있는 금속인 자성강에서 나타나는데, 이는 자성강이 자기장에 노출되면서 자기화되어 자기력이 증가하고, 이로 인해 금속 내부의 결정 구조가 정렬되어 경화되기 때문입니다. 따라서, 담금질 효과는 자성강의 특성 중 하나인 자경성과 관련이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 구리 4%, 마그네슘 0.5%, 망간 0.5%, 나머지가 알루미늄인 고강도 알루미늄 합금은?

  1. 실루민
  2. 두랄루민
  3. 라우탈
  4. 로우엑스
(정답률: 81%)
  • 고강도 알루미늄 합금은 주로 마그네슘, 구리, 망간 등의 첨가물로 강화되며, 이 중에서도 두랄루민은 구리 함량이 4%이고, 마그네슘과 망간 함량이 각각 0.5%인 합금입니다. 따라서, 주어진 조건에 따라 정답은 "두랄루민"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 주철의 성질을 가장 올바르게 설명한 것은?

  1. 탄소의 함유량이 2.0% 이하이다.
  2. 인장강도가 강에 비하여 크다.
  3. 소성변형이 잘된다.
  4. 주조성이 우수하다.
(정답률: 62%)
  • 주철은 탄소의 함유량이 2.0% 이하이기 때문에 주조성이 우수하다. 탄소 함유량이 적을수록 주조성이 좋아지기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 킬드강에는 어떤 결함이 주로 생기는가?

  1. 편석증가
  2. 내부의 기포
  3. 외부의 기포
  4. 상부 중앙에 수축공
(정답률: 48%)
  • 킬드강에서는 주로 상부 중앙에 수축공 결함이 생기는데, 이는 주로 주조 과정에서 생긴 공기 포함물이나 기포가 상부 중앙에 모이기 때문입니다. 이러한 결함은 강도를 감소시키고 파손의 위험성을 높이므로, 제조 과정에서 이를 방지하기 위한 노력이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 합금주철에서 0.2 ~ 1.5% 첨가로 흑연화를 방지하고 탄화물을 안정시키는 원소는 무엇인가?

  1. Cr
  2. Ti
  3. Ni
  4. Mo
(정답률: 54%)
  • 정답은 "Cr"입니다. Cr은 합금주철에서 흑연화를 방지하고 탄화물을 안정시키는 효과가 있습니다. 이는 Cr이 탄소와 결합하여 안정한 크롬카바이드(Cr7C3)를 형성하기 때문입니다. 이 크롬카바이드는 흑연화를 방지하고 탄화물을 안정시켜 합금주철의 경도와 내마모성을 향상시킵니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 내식용 Al 합금이 아닌 것은?

  1. 알민(Almin)
  2. 알드레이(Aldrey)
  3. 하이드로날륨(hydronalium)
  4. 코비탈륨(cobitalium)
(정답률: 56%)
  • 코비탈륨은 존재하지 않는 가상의 합금으로, 실제로는 존재하지 않습니다. 따라서 내식용 Al 합금이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 웜 기어의 특징으로 가장 거리가 먼 것은?

  1. 큰 감속비를 얻을 수 있다.
  2. 중심거리에서 오차가 있을 때는 마멸이 심하다.
  3. 소음이 작고 역회전 방지를 할 수 있다.
  4. 웜 휠의 정밀측정이 쉽다.
(정답률: 41%)
  • 웜 기어의 특징 중 가장 거리가 먼 것은 "중심거리에서 오차가 있을 때는 마멸이 심하다." 입니다.

    웜 휠의 정밀측정이 쉬운 이유는 웜 기어의 움직임이 웜 휠의 회전 방향과 수직이기 때문입니다. 따라서 웜 휠의 회전 방향과 웜 기어의 회전 방향을 쉽게 구분할 수 있으며, 이를 통해 정밀한 측정이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 나사의 용어 중 리드에 대한 설명으로 맞는 것은?

  1. 1 회전시 작용되는 토크
  2. 1 회전시 이동한 거리
  3. 나사산과 나사산의 거리
  4. 1 회전시 원주의 길이
(정답률: 82%)
  • 리드는 나사의 나선 모양에서 한 번 회전할 때 나사가 이동하는 거리를 말합니다. 따라서 "1 회전시 이동한 거리"가 맞는 정답입니다. 예를 들어, 1mm 리드를 가진 나사는 한 번 회전할 때 1mm 만큼 이동합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 한 변의 길이가 20mm인 정사각형 단면에서 4 kN의 압력 하중이 작용할 때 내부에서 발생하는 압축응력은 얼마인가?

  1. 10 N/mm2
  2. 20 N/mm2
  3. 100 N/mm2
  4. 200 N/mm2
(정답률: 36%)
  • 압력 하중은 힘과 면적의 곱으로 나타낼 수 있습니다. 따라서 이 문제에서는 압력 하중을 면적으로 나누어 압력을 구한 후, 이를 정사각형 단면의 면적으로 곱하여 힘을 구합니다.

    압력 = 4 kN / (20 mm x 20 mm) = 0.01 N/mm2

    내부에서 발생하는 압축응력은 압력과 같으므로 0.01 N/mm2입니다. 이는 보기 중에서 "10 N/mm2"와 일치합니다. 따라서 정답은 "10 N/mm2"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 축의 설계시 고려해야할 사항으로 거리가 먼 것은?

  1. 강도
  2. 제동장치
  3. 부식
  4. 변형
(정답률: 66%)
  • 축은 회전 운동을 전달하는 중요한 부품이므로 안전성과 신뢰성이 매우 중요합니다. 이 중에서 제동장치는 축의 회전을 제어하고 중단시키는 역할을 하기 때문에 축의 설계시 가장 중요한 요소 중 하나입니다. 축이 움직이는 도중에 갑작스러운 상황이 발생할 경우 제동장치가 제대로 작동하지 않으면 큰 사고로 이어질 수 있기 때문입니다. 따라서 축의 설계시에는 제동장치의 성능과 안정성을 고려해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 3줄 나사에서 피치가 2 mm 일 때 나사를 6회전 시키면 이동하는 거리는 몇 mm 인가?

  1. 6
  2. 12
  3. 18
  4. 36
(정답률: 69%)
  • 한 번 회전할 때 이동 거리는 피치인 2mm 이므로, 6회전하면 2mm x 6 = 12mm 이동한다. 그러나 3줄 나사는 한 번 회전할 때 나사가 전진하는 거리가 피치의 3배인 6mm 이므로, 실제 이동 거리는 12mm x 3 = 36mm 이다. 따라서 정답은 "36" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 사용 기능에 따라서 분류한 기계요소에서 직접전동 기계요소는?

  1. 마찰차
  2. 로프
  3. 체인
  4. 벨트
(정답률: 57%)
  • 직접전동 기계요소는 전기나 연료 등의 에너지를 직접적으로 이용하여 움직이는 기계요소를 말합니다. 이 중에서 마찰차는 내부 연소기관을 이용하여 연료를 연소시켜서 직접적으로 움직이는 기계요소입니다. 따라서 마찰차가 직접전동 기계요소에 해당됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 볼트와 볼트 구멍 사이에 틈새가 있어 전단응력과 휨 응력이 동시에 발생하는 현상을 방지하기 위한 가장 올바른 방법은?

  1. 와셔를 사용한다.
  2. 로크너트를 사용한다.
  3. 멈춤 나사를 사용한다.
  4. 링이나 봉을 끼워 사용한다.
(정답률: 49%)
  • 링이나 봉을 끼워 사용하는 것은 볼트와 구멍 사이의 틈새를 메우고, 볼트가 흔들리지 않도록 고정시켜 전단응력과 휨 응력이 발생하지 않도록 하기 때문입니다. 반면, 와셔를 사용하면 휨 응력은 줄일 수 있지만 전단응력은 해결되지 않습니다. 로크너트나 멈춤 나사를 사용해도 전단응력은 해결되지 않을 뿐더러, 로크너트나 멈춤 나사 자체가 추가적인 비용이 들어가기 때문에 비효율적입니다. 따라서, 링이나 봉을 끼워 사용하는 것이 가장 올바른 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 볼트의 머리와 중간재 사이 또는 너트와 중간재 사이에 사용하여 충격을 흡수하는 작용을 하는 것은?

  1. 와셔 스프링
  2. 토션바
  3. 벌류트 스프링
  4. 코일 스프링
(정답률: 55%)
  • 와셔 스프링은 탄성이 있는 스프링으로, 볼트나 너트와 중간재 사이에 끼워 충격을 흡수하여 느슨해지는 것을 방지합니다. 따라서 볼트나 너트가 풀리는 것을 막아주는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도(절삭부분)

16. 치수 공차의 범위가 가장 큰 치수는?

(정답률: 75%)
  • 치수 공차란 제품의 치수가 어느 정도의 오차 범위 내에서 허용되는지를 나타내는 값입니다. 따라서 치수 공차의 범위가 가장 큰 치수는 오차 범위가 가장 큰 치수이며, 이는 ""입니다. 이유는 치수 공차가 크다는 것은 제품의 치수가 큰 오차 범위 내에서 허용되기 때문에, 해당 치수의 제품이 다양한 크기의 오차를 가질 수 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 나사의 도시법에 대한 설명으로 틀린 것은?

  1. 수나사의 바깥지름, 암나사의 안지름은 굵은 실선으로 한다.
  2. 완전 나사부와 불완전 나사부의 경계선은 굵은 실선으로 한다.
  3. 수나사, 암나사의 골 및 불완전 나사의 골을 표시하는 선은 굵은 실선으로 한다.
  4. 수나사와 암나사가 조립된 부분은 항상 수나사가 암나사를 감춘 상태에서 표시한다.
(정답률: 49%)
  • 정답은 "수나사와 암나사가 조립된 부분은 항상 수나사가 암나사를 감춘 상태에서 표시한다."입니다.

    나사의 도시법에서는 수나사와 암나사의 바깥지름, 안지름, 완전 나사부와 불완전 나사부의 경계선 등을 굵은 실선으로 표시하도록 규정하고 있습니다. 하지만 조립된 나사의 경우에는 항상 수나사가 암나사를 감춘 상태에서 표시해야 합니다. 이는 나사의 조립 상태를 명확하게 표시하기 위한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 기계제도에서 "C5" 기호를 나타내는 방법으로 옳은 것은?

(정답률: 68%)
  • "C5" 기호는 "" 방법으로 나타낸다. 이유는 이 기호가 "C"와 "5"의 조합으로 이루어져 있기 때문이다. ""은 "C"와 "5"가 분리되어 있고, ""은 "C"와 "5"가 결합되어 있지 않기 때문에 옳지 않다. ""는 "C5"와는 관련이 없는 다른 기호이므로 옳지 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 주로 대칭인 물체의 중심선을 기준으로 내부 모양과 외부 모양을 동시에 표시하는 단면도는?

  1. 온 단면도
  2. 부분 단면도
  3. 한쪽 단면도
  4. 회전도시 단면도
(정답률: 46%)
  • 한쪽 단면도는 대칭인 물체의 중심선을 기준으로 한쪽 면만을 표시하는 단면도입니다. 따라서 내부 모양과 외부 모양을 동시에 표시할 수 있습니다. 다른 단면도들은 내부 모양이나 외부 모양 중 하나만을 표시하거나, 일부분만을 표시하기 때문에 대칭인 물체의 전체적인 모양을 파악하기 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 그림과 같은 정면도와 우측면도에 가장 적합한 평면도는?

(정답률: 45%)
  • 정면도와 우측면도를 보면, 물체의 가장 긴 변이 y축과 평행하고 있음을 알 수 있습니다. 따라서 y축과 평행한 평면인 "" 가 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 기계가공 표면의 결 대상면을 지시하는 기호 중 제거 가공을 허락하지 않는 것을 지시하고자 할 때 사용하는 기호는?

(정답률: 77%)
  • 정답은 ""입니다. 이 기호는 "제거 가공 금지"를 나타내는 기호로, 표면의 결 대상면을 보호하기 위해 사용됩니다. 다른 보기들은 각각 "표면 굴곡 금지", "표면 가공 금지", "표면 연마 금지"를 나타내는 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. KS 재료기호가 "STC"일 경우 이 재료는?

  1. 냉간 압연 강판
  2. 크롬 강재
  3. 탄소 주강품
  4. 탄소 공구강 강재
(정답률: 79%)
  • KS 재료기호 "STC"는 탄소 공구강 강재를 나타냅니다. 이는 "S"가 탄소강을, "T"가 열처리를, "C"가 공구강을 의미하기 때문입니다. 따라서, "냉간 압연 강판"과 "크롬 강재"는 해당 기호와 일치하지 않으며, "탄소 주강품"은 "S"와 일치하지만 "T"와 "C"가 일치하지 않습니다. 따라서, "탄소 공구강 강재"가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 기하공차 기입 틀에서 B가 의미하는 것은?

  1. 데이텀
  2. 공차 등급
  3. 공차 기호
  4. 기준 치수
(정답률: 65%)
  • B는 공차 등급을 의미합니다. 이는 기하공차 기입 틀에서 각 항목의 공차를 나타내는데, 공차 등급은 이 중에서 가장 작은 단위로, 즉 가장 정밀한 측정 단위를 의미합니다. 따라서 데이텀은 공차 등급을 나타내는 단위이며, 다른 보기들은 기하공차를 나타내는 기호나 치수를 나타내는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 스퍼기어를 그리는 방법에 대한 설명으로 올바른 것은?

  1. 잇봉우리원은 가는 실선으로 그린다.
  2. 피치원은 가는 2점 쇄선으로 그린다.
  3. 이골원은 가는 파선으로 나타낸다.
  4. 축에 직각인 방향에서 본 단면도일 경우 이골의 선은 굵은 실선으로 그린다.
(정답률: 43%)
  • 축에 직각인 방향에서 본 단면도일 경우 이골의 선은 굵은 실선으로 그리는 이유는 이골이 축에 수직하게 위치하기 때문입니다. 이러한 위치에서 이골을 그릴 때 굵은 실선으로 그리면 가장 명확하게 이골의 위치와 형태를 나타낼 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 도면에서 2종류 이상의 선이 같은 장소에 겹칠 때 다음 중 가장 우선하는 것은?

  1. 절단면
  2. 숨은선
  3. 중심선
  4. 무게 중심선
(정답률: 65%)
  • 도면에서 2종류 이상의 선이 같은 장소에 겹칠 때 가장 우선하는 것은 "숨은선"입니다. 이는 숨은선이 다른 선들보다 더 중요한 정보를 담고 있기 때문입니다. 숨은선은 실제 제품의 내부 구조나 조립 방법 등을 나타내는데 사용되며, 다른 선들은 보조적인 정보를 나타내기 때문에 우선순위가 낮습니다. 따라서 도면을 해석할 때는 숨은선을 먼저 파악하는 것이 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 일반적인 방법으로 밀링 머신에서 가공할 수 없는 것은?

  1. 테이퍼 축 가공
  2. 평면 가공
  3. 홈 가공
  4. 기어 가공
(정답률: 51%)
  • 테이퍼 축은 직경이 일정하지 않고 일정한 각도로 점점 좁아지는 형태이기 때문에, 일반적인 밀링 머신으로는 가공이 어렵습니다. 따라서 테이퍼 축 가공을 위해서는 전용의 테이퍼 가공 머신이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 밀링 가공의 일감 고정 방법으로 적당하지 않은 것은?

  1. 바이스는 항상 평행도를 유지하도록 한다.
  2. 바이스를 고정할 때 테이블 윗면이 손상되지 않도록 주의한다.
  3. 가공된 면을 직접 고정해서는 안된다.
  4. 바이스 핸들은 항상 바이스에 부착되어 있어야 한다.
(정답률: 59%)
  • 바이스 핸들은 바이스를 조절하고 고정하는 역할을 하기 때문에 항상 바이스에 부착되어 있어야 합니다. 만약 핸들이 없다면 바이스를 조절할 수 없으며, 작업자의 손이 바이스 안으로 들어가서 위험할 수 있습니다. 따라서 바이스 핸들은 바이스에 항상 부착되어 있어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 각도를 측정할 수 없는 측정기는?

  1. 사인 바
  2. 수준기
  3. 콤비네이션 세트
  4. 와이어 게이지
(정답률: 57%)
  • 와이어 게이지는 길이를 측정하는 도구로, 각도를 측정하는 기능은 없습니다. 따라서 각도를 측정할 수 없는 측정기로 분류됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 일반적인 버니어 켈리퍼스로 측정할 수 없는 것은?

  1. 나사의 유효지름
  2. 지름이 30mm인 둥근 봉의 바깥지름
  3. 지름이 35mm인 파이프이 안지름
  4. 두께가 10mm인 철판의 두께
(정답률: 71%)
  • 나사의 유효지름은 일반적인 버니어 켈리퍼스로 측정할 수 없는 이유는 나사의 형태가 복잡하고, 측정하는 위치에 따라 값이 달라지기 때문입니다. 따라서 나사의 유효지름을 측정하기 위해서는 전용 측정기기가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 테이퍼 자루 중 드릴에 사용되는 테이퍼는?

  1. 내셔날 테이퍼
  2. 브라운 테이퍼
  3. 모스 테이퍼
  4. 쟈콥스 테이퍼
(정답률: 63%)
  • 드릴에 사용되는 테이퍼는 모스 테이퍼입니다. 이는 드릴 비트와 연결되는 테이퍼로, 모스 테이퍼는 특히 고속 회전에 강하고 정확한 중심 정렬이 가능하여 드릴 작업에 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계공작법

31. 레이저 가공은 가공물에 레이저 빛을 쏘이면 순간적으로 일부분이 가열되어, 용해되거나 증발되는 원리이다. 가공에서 사용되는 레이저 종류가 아닌 것은?

  1. 기체 레이저
  2. 반도체 레이저
  3. 고체 레이저
  4. 지그 레이저
(정답률: 49%)
  • 지그 레이저는 실제로는 존재하지 않는 레이저 종류이기 때문에 가공에서 사용되지 않는다. 다른 보기들은 모두 실제로 존재하는 레이저 종류이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 선반에서 새들과 에이프런으로 구성되어 있는 부분은?

  1. 베드
  2. 주축대
  3. 왕복대
  4. 심압대
(정답률: 59%)
  • 선반에서 새들과 에이프런은 물체를 지탱하는 역할을 합니다. 이 중에서 왕복대는 물체의 무게를 지탱하면서도 물체가 움직일 수 있도록 허용하는 구조로, 물체가 왕복하는 운동을 가능하게 합니다. 따라서 선반에서 물체를 올리고 내릴 수 있는 기능을 가진 왕복대가 사용되는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 연삭숫돌의 결합제의 구비조건이 아닌 것은?

  1. 입자간에 기공이 없어야 한다.
  2. 균일한 조직으로 필요한 형상과 크기로 가공할 수 있어야 한다.
  3. 고속회전에서도 파손되지 않아야 한다.
  4. 연삭열과 연삭액에 대하여 안전성이 있어야 한다.
(정답률: 66%)
  • 입자간에 기공이 없어야 한다는 것은 결합제로 사용되는 물질이 입자 사이에 공간이 없이 밀집되어 있어야 한다는 것을 의미합니다. 이는 연삭숫돌의 결합제가 강력하고 안정적으로 작용하기 위해서는 입자 사이에 공간이 없이 밀집되어 있어야 하기 때문입니다. 따라서, 입자간에 기공이 있는 결합제는 연삭숫돌의 결합력이 약해지고 파손될 가능성이 높아지므로 구비조건이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 고속회전에 베어링 냉각효과를 원할 때, 경제적인 방법으로 대형기계에 자동 급유되도록 순환 펌프를 이용하여 급유하는 방법은?

  1. 강제 급유법
  2. 분무 급유법
  3. 오일링 급유법
  4. 적하 급유법
(정답률: 36%)
  • 강제 급유법은 순환 펌프를 이용하여 오일을 강제로 베어링에 공급하는 방법으로, 경제적이면서도 대형기계에 적합한 방법입니다. 베어링을 고속으로 회전시키면서 발생하는 열을 효과적으로 냉각시키기 위해 필요한 방법 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 점성이 큰 재질을 작은 경사각의 공구로 절삭할 때, 절삭 깊이가 클 때 생기기 쉬운 그림과 같은 칩의 형태는?

  1. 유동형 칩
  2. 전단형 칩
  3. 경작형 칩
  4. 균열형 칩
(정답률: 46%)
  • 절삭 깊이가 클 때, 큰 점성의 재질을 작은 경사각의 공구로 절삭하면 칩이 작아지면서 열이 집중되어 칩의 전단응력이 커지게 됩니다. 이에 따라 칩이 전단응력에 의해 균열이 발생하면서 경작형 칩이 생기게 됩니다. 따라서 정답은 "경작형 칩"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 절삭을 목적으로 하는 금속 공작기계에 해당하지 않는 것은?

  1. 밀링가공
  2. 연삭가공
  3. 프레스가공
  4. 선반가공
(정답률: 81%)
  • 프레스가공은 절삭이 아닌 압축력을 이용하여 금속을 가공하는 방법이기 때문입니다. 따라서 절삭을 목적으로 하는 금속 공작기계에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 드릴을 재연삭할 경우 틀린 것은?

  1. 절삭날이 중심선과 일는 날끝 반각을 같게 한다.
  2. 절삭날의 여유각을 일감의 재질에 맞게 한다.
  3. 절삭날의 길이를 좌우 같게 한다.
  4. 드릴의 날끝각 검사는 드릴 게이지를 사용한다.
(정답률: 43%)
  • 드릴의 날끝각 검사는 드릴 게이지를 사용하는 이유는, 드릴의 날끝각이 정확하지 않으면 드릴이 원하는 위치에 정확하게 구멍을 내지 못하고, 또한 드릴의 수명도 단축될 수 있기 때문입니다. 따라서 드릴의 날끝각을 정확하게 검사하기 위해서는 드릴 게이지를 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 방전가공에 대한 일반적인 특징으로 틀린 것은?

  1. 전기 도체이면 쉽게 가공할 수 있다.
  2. 전극은 구리나 흑연 등을 사용한다.
  3. 방전가공시 양극보다 음극의 소모가 크다.
  4. 공작물의 양극, 공구는 음극으로 한다.
(정답률: 58%)
  • 정답: "방전가공시 양극보다 음극의 소모가 크다."

    설명: 방전가공은 전기적 방법으로 금속을 가공하는 방법으로, 양극과 음극을 이용하여 금속을 가공한다. 이때, 양극은 공작물의 표면에 닿아 있고, 음극은 전극으로 사용된다. 그러나 방전가공시에는 음극이 양극보다 더 많은 전류를 받아 소모되는 경향이 있기 때문에, 양극보다 음극의 소모가 더 크다는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 센터리스 연삭의 장점 중 거리가 먼 것은?

  1. 숙련을 요구하지 않는다.
  2. 가늘고 긴 가공물의 연삭에 적합하다.
  3. 중공의 가공물을 연삭할 때 편리하다.
  4. 대형이나 중량물의 연삭이 가능하다.
(정답률: 62%)
  • 센터리스 연삭은 작업물과 연삭석 사이에 센터가 없기 때문에 대형이나 중량물의 연삭이 가능하다. 센터가 없기 때문에 작업물의 크기나 무게에 제한이 없어서 대형이나 중량물의 연삭이 가능하다는 것이 이 장점의 핵심이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. CNC 선반에서 사용되는 세라믹 공구의 주성분은?

  1. 알루미나
  2. 티타늄
  3. 산화나트륨
  4. 서멧
(정답률: 41%)
  • CNC 선반에서 사용되는 세라믹 공구의 주성분은 알루미나입니다. 이는 고온에서도 안정적이며, 경도가 높아 내구성이 우수하기 때문입니다. 또한, 전기저항성과 절연성이 뛰어나기 때문에 전자 부품 제조에도 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: CNC공작법 및 안전관리

41. 선반 가공의 경우 절삭 속도가 100 m/min이고, 공작물 지름이 50 mm일 경우 회전수는 약 몇 rpm으로 하여야 하는가?

  1. 526
  2. 534
  3. 625
  4. 637
(정답률: 51%)
  • 회전수는 다음과 같이 계산할 수 있습니다.

    회전수 = 절삭속도 ÷ (π × 공작물 지름)

    여기에 값을 대입하면,

    회전수 = 100 ÷ (π × 50) ≈ 0.637 × 1000 ≈ 637

    따라서 정답은 "637"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 선반 가공에서 기어, 벨트 풀리 등의 소재와 같이 구멍이 뚫린 일감의 바깥 원통면이나 옆면을 가공할 때 구멍에 조립하여 센터 작업으로 사용하는 부속품은?

  1. 맨드릴
  2. 면판
  3. 방진구
  4. 돌림판
(정답률: 56%)
  • 맨드릴은 구멍이 뚫린 일감의 바깥 원통면이나 옆면을 가공할 때 구멍에 조립하여 센터 작업으로 사용하는 부속품입니다. 다른 보기들은 선반 가공과는 관련이 없는 부속품들이므로 정답은 맨드릴입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 설명에 해당하는 좌표계는?

  1. 공작물 좌표계
  2. 기계 좌표계
  3. 극 좌표계
  4. 상대 좌표계
(정답률: 53%)
  • 이 좌표계는 공작물의 위치와 형상을 나타내기 위해 사용되는 좌표계이기 때문에 "공작물 좌표계"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 CNC선반 프로그램에서 ø15mm인 지점을 가공시 주축의회전수는 몇 rpm 인가?

  1. 130
  2. 759
  3. 1500
  4. 2759
(정답률: 70%)
  • 주어진 그림에서, 지름이 15mm인 원이 주어졌으므로 이를 가공하기 위해서는 주축이 한 바퀴 돌 때 원주를 15mm 만큼 이동해야 합니다. 따라서, 주축의 회전수는 원주를 주축이 도는 시간동안 이동한 거리로 나눈 값이 됩니다.

    원주는 지름에 비례하므로, 이 경우 원주는 15π mm가 됩니다.

    주어진 보기 중에서, 이 값을 가장 근접하게 만족하는 값은 1500 rpm 입니다. 이는 주축이 1분 동안 1500번 회전하면, 원주를 15π mm 만큼 이동하게 되기 때문입니다.

    따라서, 정답은 1500입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 머시닝센터에서 공구길이 보정취소와 공구지름 보정취소를 의미하는 준비기능으로 옳은 것은?

  1. G49, G40
  2. G41, G49
  3. G40, G43
  4. G41, G80
(정답률: 51%)
  • G49은 공구길이 보정취소를 의미하고, G40은 공구지름 보정취소를 의미합니다. 따라서 머시닝센터에서 이 두 가지 기능을 준비하는 것이 옳습니다. G41은 공구반지름 보정, G43은 공구길이 보정, G80은 순환주기 취소를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 중 좌표치의 지령방법에서 현재의 공구위치를 기준으로 움직일 방향의 좌표치를 입력하는 방식은?

  1. 증분지령 방식
  2. 절대지령 방식
  3. 혼합지령 방식
  4. 구역지령 방식
(정답률: 56%)
  • 증분지령 방식은 현재 위치를 기준으로 움직일 방향의 좌표치를 입력하는 방식입니다. 이 방식은 현재 위치를 중심으로 상대적인 위치를 나타내기 때문에 이동할 거리나 방향을 쉽게 파악할 수 있습니다. 따라서 좌표계의 이동이나 회전 등의 변환 작업이 필요할 때 유용하게 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 머시닝센터에서 G84는 탭(Tap) 공구를 이용한 탭가공 고정 사이클이다. G99 G84 x10. Y10. Z-30. R3. F___; 에서 F는 몇 mm/min을 주어야 하는가?(단, 주축회전수는 240rpm이고, 피치는 1.5mm이다.)(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 160
  2. 240
  3. 360
  4. 480
(정답률: 51%)
  • G84 사이클은 탭 가공을 위한 고정 주기로, 주축 회전수와 피치를 이용하여 적절한 공구 회전 속도를 계산해야 합니다.

    주어진 정보에서 피치는 1.5mm이고, 주축 회전수는 240rpm이므로, 공구 회전 속도는 다음과 같이 계산할 수 있습니다.

    공구 회전 속도 = (주축 회전수 × 피치) ÷ 1000
    = (240 × 1.5) ÷ 1000
    = 0.36m/min

    따라서, F는 360이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. CNC 공작기계에서 작업 전 일상적인 점검사항과 가장 거리가 먼 것은?

  1. 적정 유압압력 확인
  2. 습동유 잔유량 확인
  3. 파라미터 이상 유무 확인
  4. 공작물 고정 및 공구 클램핑 확인
(정답률: 59%)
  • 파라미터는 CNC 공작기계에서 작업에 필요한 설정값을 말합니다. 이 설정값은 작업에 따라 다르며, 작업 전에 반드시 확인되어야 합니다. 파라미터가 이상하게 설정되어 있으면 작업 중 오작동이 발생할 수 있으며, 이는 큰 사고로 이어질 수 있습니다. 따라서 파라미터 이상 유무 확인은 가장 중요한 점검사항 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 중 CNC 공작기계에서 사용하는 서보기구의 제어방식이 아닌 것은?

  1. 개방회로 방식
  2. 스탭회로 방식
  3. 폐쇄회로 방식
  4. 반폐쇄회로 방식
(정답률: 65%)
  • 스탭회로 방식은 디지털 신호를 이용하여 제어하는 방식으로, 연속적인 움직임을 필요로 하는 CNC 공작기계에서는 적합하지 않습니다. 따라서 CNC 공작기계에서 사용하는 서보기구의 제어방식으로는 개방회로 방식, 폐쇄회로 방식, 반폐쇄회로 방식이 있지만, 스탭회로 방식은 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 중 수치제어 공작기계에서 Z축에 덧붙이는 축(부가축)의 이동 명령에 사용되는 주소(address)는?

  1. M(축)
  2. A(축)
  3. B(축)
  4. C(축)
(정답률: 41%)
  • Z축은 일반적으로 수직 방향으로 이동하는 축이므로, 부가축으로 추가되는 축은 회전 축일 가능성이 높습니다. 이 경우, 회전 축의 이동 명령에 사용되는 주소는 일반적으로 "C(축)"입니다. 따라서 정답은 "C(축)"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

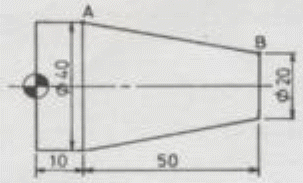

51. 다음 중 도면의 점 B에서 점 A로 절삭하려 할 때의 프로그램 좌표값으로 틀린 것은?

  1. G01 X40. Z50. F0.2 ;
  2. G01 U20. W-50. F0.2 ;
  3. G01 U20. Z10. F0.2 ;
  4. G01 X40. W-50. F0.2 ;
(정답률: 36%)
  • 도면의 점 B에서 점 A로 절삭할 때의 프로그램 좌표값은 "G01 X40. Z50. F0.2 ;" 이다. 이유는 X축 좌표값이 40, Z축 좌표값이 50으로 설정되어 있으며, 절삭 속도는 F0.2로 설정되어 있기 때문이다. 다른 보기들은 절단할 때 필요한 좌표값이 아니거나, 잘못된 좌표값이 포함되어 있기 때문에 틀린 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 프로그램의 지령이 뜻하는 것은?

  1. 위치 결정
  2. 직선 보간
  3. 원호 보간
  4. 헬리컬 보간
(정답률: 32%)
  • 이 프로그램은 3차원 공간에서의 이동 경로를 구하는 것을 목적으로 한다. 이때, 이동 경로를 부드럽게 만들기 위해 연속된 위치들 사이를 보간하는데, 이 보간 방법 중에서 헬리컬 보간을 선택하는 것이다. 헬리컬 보간은 곡선의 방향이 일정하게 유지되면서 곡선을 그리는 방법으로, 이동 경로가 곡선으로 이루어지는 경우 자연스러운 이동 경로를 만들어준다. 따라서 이 프로그램에서는 헬리컬 보간을 사용하여 부드러운 이동 경로를 구하고자 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음 중 연삭 작업할 때의 유의사항으로 가장 적절하지 않은 것은?

  1. 연삭숫돌은 사용하기 전에 반드시 결함 유무를 확인해야 한다.
  2. 연삭숫돌 드레싱은 한 달에 한 번씩 정기적으로 해야 한다.
  3. 안전을 위하여 일정 시간 공회전을 한 뒤 작업을 한다.
  4. 작업을 할 때에는 분진이 심하므로 마스크와 보안경을 착용한다.
(정답률: 60%)
  • 연삭숫돌 드레싱은 한 달에 한 번씩 정기적으로 해야 한다. - 이유: 연삭숫돌은 사용하면서 마모되고 결함이 생길 수 있으므로, 드레싱을 통해 숫돌의 형상을 유지하고 작업 효율을 높이기 위해 정기적으로 해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. CNC선반의 나사 가공 사이클 프로그램에서 [보기 1]의 "D", [보기 2] N51블록의 "Q"가 의미하는 것은?

  1. 나사의 끝점
  2. 나사산의 높이
  3. 첫 번째 절입 깊이
  4. 나사의 시작점에서 끝점까지의 거리
(정답률: 45%)
  • CNC선반의 나사 가공 사이클 프로그램에서 [보기 1]의 "D"는 나사의 직경을 의미하고, [보기 2] N51블록의 "Q"는 첫 번째 절입 깊이를 의미합니다. 첫 번째 절입 깊이란, 나사를 가공할 때 처음으로 치는 깊이를 말합니다. 따라서 정답은 "첫 번째 절입 깊이"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 과 같은 CNC선반에서의 나사가공 프로그램에서 [ ] 안의 내용으로 알맞은 것은?

  1. 1.0
  2. 1.5
  3. 2.0
  4. 2.5
(정답률: 74%)
  • 이 프로그램에서는 Z축 방향으로 10mm 이동한 후, X축 방향으로 5mm 이동하면서 2mm 굵기의 나사를 가공하고, 다시 Z축 방향으로 -10mm 이동하여 작업을 마칩니다. 따라서 가공된 나사의 지름은 2mm가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. CNC 선반의 나사 가공 프로그램에서 두 번째(2회째) 절입시 나사의 골지름은?

  1. X37.
  2. X34.3
  3. X33.9
  4. X33.62
(정답률: 51%)
  • 주어진 나사의 골지름은 30mm이며, 나사의 피치는 3mm이다. 따라서 골지름에 피치를 곱한 값인 30mm x 3mm = 90mm가 나사의 주효과경이 된다. CNC 선반에서는 주효과경 대신 골지름을 입력해야 하므로, 주효과경을 나사의 피치로 나눈 값인 90mm / 2π ≈ 14.3mm를 골지름으로 입력해야 한다. 따라서 정답은 X33.9이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 중 CNC선반 프로그램에서 이송과 관련된 준비기능과 그 단위가 올바르게 연결된 것은?

  1. G98 : mm/min, G99 : mm/rev
  2. G98 : mm/rev, G99 : mm/min
  3. G98 : mm/rev, G99 : mm/rev
  4. G98 : mm/min, G99 : mm/min
(정답률: 58%)
  • 정답은 "G98 : mm/min, G99 : mm/rev" 입니다.

    G98과 G99는 이송과 관련된 준비기능 중 하나로, 이송 속도를 설정하는 기능입니다. G98은 분당 이송거리를 설정하며, 단위는 mm/min입니다. G99는 회전당 이송거리를 설정하며, 단위는 mm/rev입니다. 따라서 G98은 분당 이송속도를, G99는 회전당 이송거리를 설정하는 기능이므로, G98 : mm/min, G99 : mm/rev가 올바른 연결입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 중 CNC 공작기계 운전 중 충돌위험이 발생할 때 가장 신속하게 취하여야 할 조치는?

  1. 전원반의 전기회로를 점검한다.
  2. 조작반의 비상스위치를 누른다.
  3. 패널에 있는 메인 스위치를 차단한다.
  4. CNC 공작기계의 전원스위치를 차단한다.
(정답률: 71%)
  • CNC 공작기계 운전 중 충돌 위험이 발생하면 가장 빠르게 조치해야 하는 것은 조작반의 비상스위치를 누르는 것입니다. 이는 CNC 공작기계를 즉시 정지시키고, 작업자의 안전을 보호하기 위한 긴급 조치입니다. 전원반의 전기회로를 점검하거나, 패널에 있는 메인 스위치를 차단하거나, CNC 공작기계의 전원스위치를 차단하는 것은 모두 시간이 더 걸리며, 작업자의 안전을 보호하기 위한 긴급 조치가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음 중 보조 기능(M 기능)에 대한 설명으로 틀린 것은?

  1. M02 - 프로그램 종료
  2. M03 - 주축 정회전
  3. M05 - 주축 정지
  4. M09 - 절삭유 공급 시작
(정답률: 68%)
  • M09 - 절삭유 공급 시작은 보조 기능이 아니라 주요 기능 중 하나입니다. 이 기능은 절삭 작업을 시작할 때 필요한 절삭유를 공급하는 기능입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. CAD/CAM 시스템용 입력장치에 좌표를 지정하는 역할을 하는 장치를 무엇이라 하는가?

  1. 버튼(button)
  2. 로케이터(locator)
  3. 셀렉터(selector)
  4. 밸류에디터(valuator)
(정답률: 48%)
  • 로케이터는 CAD/CAM 시스템에서 좌표를 지정하는 역할을 하는 장치로, 마우스와 비슷한 형태를 가지며 포인터로 움직여 좌표를 선택할 수 있습니다. 따라서 로케이터가 입력장치로 사용되는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
