컴퓨터응용밀링기능사 필기 기출문제복원 (2011-04-17)

컴퓨터응용밀링기능사
(2011-04-17 기출문제)

목록

1과목: 기계재료 및 요소

1. 기어 전동의 특징에 대한 설명으로 틀린 것은?

  1. 큰 동력을 전달한다.
  2. 큰 감속을 할 수 있다.
  3. 넓은 설치장소가 필요하다.
  4. 소음과 진동이 발생한다.
(정답률: 79%)
  • 기어 전동은 큰 동력을 전달하고, 큰 감속을 할 수 있으며, 소음과 진동이 발생할 수 있습니다. 그러나 넓은 설치장소가 필요한 이유는 기어 전동의 크기와 형태가 다양하며, 설치할 때 충분한 공간이 필요하기 때문입니다. 예를 들어, 큰 기어 전동은 크기가 크기 때문에 설치할 때 충분한 공간이 필요합니다. 따라서 넓은 설치장소가 필요한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 축에는 키 홈을 파지 않고 보스(boss)에만 키 홈을 파는 키는?

  1. 성크 키
  2. 스플라인 키
  3. 평 키
  4. 새들 키
(정답률: 49%)
  • 축에는 키 홈을 파지 않고 보스에만 키 홈을 파는 것은 보스와 맞물려서 회전하는 경우가 많기 때문입니다. 따라서 보스와 맞물려서 회전하는 것이 필요하지 않은 축에는 키 홈을 파지 않습니다. 이러한 특성을 가진 키는 새들 키입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 보통 합금보다 회복력과 회복량이 우수하여 센서(sensor)와 액추에이터(actuator)를 겸비한 기능성 재료로 사용되는 합금은?

  1. 비정질 합금
  2. 초소성 합금
  3. 수소 저장 합금
  4. 형상 기억 합금
(정답률: 82%)
  • 형상 기억 합금은 온도나 응력 등의 외부 환경 변화에 따라 자신의 형상을 기억하고 이전의 형태로 돌아가는 능력이 있습니다. 이러한 특성 때문에 센서와 액추에이터 등의 기능성 재료로 사용되며, 회복력과 회복량이 우수하여 다른 합금보다 더 많은 변형을 견딜 수 있습니다. 따라서 형상 기억 합금이 센서와 액추에이터를 겸비한 기능성 재료로 사용되는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 하중이 걸리는 속도에 의한 분류 중 동하중이 아닌 것은?

  1. 정하중
  2. 충격하중
  3. 반복하중
  4. 교번하중
(정답률: 52%)
  • 정하중은 일정한 무게가 일정한 속도로 작용하는 하중을 말합니다. 따라서 정하중이 걸리는 속도에 따라서는 변화가 없습니다. 반면, 충격하중은 갑작스러운 충격이 가해지는 하중, 반복하중은 일정한 주기로 반복되는 하중, 교번하중은 방향이 바뀌는 하중으로 속도에 따라서 변화가 있을 수 있습니다. 따라서 정답은 "정하중"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 주철의 기지 조직을 펄라이트로 하고 흑연을 미세화시켜 인장강도를 294 MPa 이상으로 강화시킨 주철은?

  1. 보통주철
  2. 합금주철
  3. 가단주철
  4. 고급주철
(정답률: 57%)
  • 주철의 기지 조직을 펄라이트로 하고 흑연을 미세화시켜 인장강도를 294 MPa 이상으로 강화시킨 것은 고급주철이다. 이는 흑연의 미세화와 펄라이트 조직의 강화로 인해 높은 인장강도를 가지기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 고주파 경화법에서 경화 깊이가 1 mm 일 때 주파수는 몇 kHz인가?

  1. 60
  2. 600
  3. 6000
  4. 60000
(정답률: 44%)
  • 고주파 경화법에서 경화 깊이는 다음과 같이 주어진다.

    δ = 2/π × (1/πfμσ)^(1/2)

    여기서 δ는 경화 깊이, f는 주파수, μ는 자기 도체율, σ는 전기 도체율이다.

    주어진 문제에서 경화 깊이는 1 mm로 주어졌으므로,

    1 = 2/π × (1/πfμσ)^(1/2)

    이를 정리하면,

    f = (1/πμσ)(2/π)^2

    주어진 보기에서 정답이 "60"인 이유는, 자기 도체율과 전기 도체율이 모두 1이고, π와 2를 곱한 값이 60이기 때문이다.

    따라서, f = (1/π × 1 × 1)(2/π)^2 = 60 kHz 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 불변강의 종류에 해당되지 않는 것은?

  1. 인바
  2. 엘린바
  3. 코엘린바
  4. 베어링강
(정답률: 59%)
  • 인바, 엘린바, 코엘린바는 모두 불변강의 종류에 해당되는데, 이는 열처리를 하지 않아도 높은 강도와 내식성을 가지고 있기 때문입니다. 하지만 베어링강은 열처리를 거쳐야만 높은 경도와 내마모성을 가질 수 있기 때문에 불변강의 종류에 해당되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 알루미늄 합금인 Y합금은 어떤 성질이 가장 우수한가?

  1. 취성
  2. 부식성
  3. 마멸성
  4. 내열성
(정답률: 60%)
  • Y합금은 내열성이 가장 우수합니다. 이는 Y합금이 고온에서도 안정적으로 성질을 유지할 수 있기 때문입니다. 다른 성질들은 Y합금이 약간 부식되거나 마멸될 수 있지만, 내열성은 고온에서도 변하지 않기 때문에 Y합금이 다른 알루미늄 합금보다 우수한 성질을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 베어링 호칭 번호가 6208로 표시되어 있을 때 내경 치수로 옳은 것은?

  1. 40 mm
  2. 60 mm
  3. 62 mm
  4. 80 mm
(정답률: 79%)
  • 베어링 호칭 번호에서 첫 번째 숫자는 내경을 나타냅니다. 따라서 6208에서 첫 번째 숫자인 6은 내경이 60mm임을 나타냅니다. 따라서 옳은 답은 "60 mm"가 아닌 "40 mm"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 순철은 910℃ 부근에서 변태가 일어나는데 이 때 α 철이 철로 변하는 것을 무엇이라 하느가?

  1. A0 자기변태
  2. A2 자기변태
  3. A3 자기변태
  4. A4 자기변태
(정답률: 50%)
  • α 철이 철로 변하는 것은 A3 자기변태라고 합니다. 이는 순철이 냉각되면서 일어나는 변태 중에서 가장 중요한 변태 중 하나입니다. A3 자기변태는 철계열 합금에서 일어나는 변태 중에서 가장 높은 온도에서 일어나는 변태로, 이 온도에서는 α 철과 γ 철이 함께 존재합니다. 이때 α 철이 γ 철로 변하는 것을 A3 자기변태라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 황동의 화학적 성질이 아닌 것은?

  1. 탈아연 부식
  2. 자연균열
  3. 인공균열
  4. 고온 탈아연
(정답률: 53%)
  • 황동의 화학적 성질이 아닌 것은 "인공균열"입니다. 인공균열은 화석 연료를 추출하기 위해 지하에 인위적으로 만든 균열로, 황동과는 관련이 없습니다. 탈아연 부식, 자연균열, 고온 탈아연은 모두 황동의 화학적 성질과 관련이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 항공기, 자동차, 정밀기계, 공작기계 등의 진동이 심한 곳, 세밀한 위치조정 등의 이완방자용으로 사용되는 체결용 나사는?

  1. 유니파이 나사
  2. 휘트워드 나사
  3. 관용 나사
  4. 미터 가는 나사
(정답률: 34%)
  • 미터 가는 나사는 체결력이 강하고 안정적이며, 진동이나 충격에도 강하게 유지됩니다. 따라서 항공기, 자동차, 정밀기계, 공작기계 등에서 사용되며, 세밀한 위치조정이 필요한 경우에도 사용됩니다. 또한, 국제적인 표준화가 이루어져 있어서 다양한 나라에서 사용이 가능합니다. 이러한 이유로 미터 가는 나사가 체결용 나사로 가장 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 코일스프링에서 코일의 평균지름과 소선지름과의 비를 무엇이라 하는가?

  1. 스프링 상수
  2. 스프링 지수
  3. 스프링의 종횡비
  4. 스프링 피치
(정답률: 40%)
  • 코일스프링에서 코일의 평균지름과 소선지름과의 비를 "스프링 지수"라고 합니다. 이는 스프링의 강성과 탄성을 결정하는 중요한 요소 중 하나이기 때문입니다. 스프링 지수가 높을수록 스프링의 강성이 높아지고, 스프링 지수가 낮을수록 스프링의 탄성이 높아집니다. 따라서 스프링 지수는 스프링의 특성을 파악하는 데 매우 중요한 지표입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 화물을 아래로 내릴때 화물 자중에 의한 제동 작용으로 화물의 속도를 조절하거나 정지시키는 것은?

  1. 블록 브레이크
  2. 밴드 브레이크
  3. 자동하중 브레이크
  4. 축압 브레이크
(정답률: 73%)
  • 화물을 아래로 내릴 때, 화물의 무게가 중력으로 인해 작용하여 속도가 빨라집니다. 이때, 화물 자체가 브레이크 역할을 하여 속도를 조절하거나 정지시키는 것이 어렵습니다. 따라서, 화물을 내리는 장치에 자동하중 브레이크를 사용하여 화물의 속도를 조절하거나 정지시키는 것이 안전합니다. 자동하중 브레이크는 화물의 무게에 따라 자동으로 작동하여 화물의 속도를 안정적으로 조절할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 3 kN 의 짐을 들어 올리는데 필요한 볼트의 바깥지름은 약 몇 mm 이상이어야 하는가?(단, 볼트 재료의 허용인장응력은 4 MPa 이다.

  1. 32.24 mm
  2. 38.73 mm
  3. 42.43 mm
  4. 48.45 mm
(정답률: 52%)
  • 볼트가 들어올리는 짐에 대한 응력은 다음과 같이 계산할 수 있다.

    응력 = 힘 / 면적

    여기서 힘은 3 kN, 면적은 볼트 단면적이다. 볼트 단면적은 다음과 같이 계산할 수 있다.

    단면적 = π/4 x (바깥지름^2 - 안지름^2)

    볼트 재료의 허용인장응력은 4 MPa 이므로, 이 값을 응력에 대입하여 다음과 같은 식을 세울 수 있다.

    4 MPa = 3000 N / (π/4 x (바깥지름^2 - 안지름^2))

    이를 정리하면 다음과 같다.

    바깥지름^2 - 안지름^2 = 3000 N / (4 MPa x π/4) = 239.31 mm^2

    바깥지름^2 - 안지름^2 = (바깥지름 + 안지름) x (바깥지름 - 안지름) = 바깥지름^2 - 안지름^2

    따라서,

    바깥지름 + 안지름 = √239.31 mm^2 + 안지름^2

    안지름은 일반적으로 바깥지름의 0.7배 정도로 설정되므로, 이를 대입하여 계산하면 다음과 같다.

    바깥지름 + 0.7바깥지름 = √239.31 mm^2 + (0.7바깥지름)^2

    1.49바깥지름 = √239.31 mm^2 + 0.49바깥지름^2

    0.51바깥지름 = √239.31 mm^2

    바깥지름 = √(239.31 mm^2 / 0.51) = 38.73 mm

    따라서, 정답은 "38.73 mm" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도(절삭부분)

16. 다음과 같은 기하공차에 대한 설명으로 틀린 것은?

  1. A : 경사도 공차
  2. B : 공차값
  3. C : 평행도 공차
  4. D : 데이텀을 지시하는 문자기호
(정답률: 74%)
  • 정답은 D입니다. 이유는 데이텀을 지시하는 문자기호는 기하공차와 관련이 없습니다.

    기하공차란 등차수열에서 각 항들의 차이가 일정한 값이 되도록 하는 값으로, A와 B는 정확한 설명입니다. 하지만 C는 잘못된 설명입니다. 평행도 공차라는 개념은 존재하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 그림과 같은 도면에서 A, B, C, D 선과 선의 용도에 의한 명칭이 틀린 것은?

  1. A : 외형선
  2. B : 중심선
  3. C : 숨은선
  4. D : 치수 보조선
(정답률: 73%)
  • 선 D는 치수를 나타내는 선이 아니라 치수를 보조하기 위한 선으로, 실제 치수를 나타내는 것은 아닙니다. 따라서, D는 "치수 보조선"이 아니라 "치수선"으로 명칭되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 도면에서 가공방법을 지정할 때 표시하는 KS 약호 중 틀린 것은?

  1. 드릴 가공 : D
  2. 밀링 가공 : M
  3. 연삭 가공 : G
  4. 선반 가공 : S
(정답률: 68%)
  • 정답: "선반 가공 : S"가 틀린 것이 아닙니다.

    선반 가공은 회전하는 작업물을 고정하고, 회전하는 칼날을 이용하여 가공하는 방법입니다. 이에 따라 KS 약호에서 "S"는 "선반 가공"을 나타내는 약호입니다.

    따라서, "선반 가공 : S"가 틀린 것은 아니며, 모든 보기의 약호가 올바르게 표기되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 중 회전 도시 단면도로 나타내기에 가장 적합한 물체는?

  1. 바퀴의 암
  2. 리벳
  3. 테이퍼 핀
  4. 너트
(정답률: 60%)
  • 회전 도시 단면도는 원형으로 구성되어 있으므로, 바퀴의 암이 가장 적합합니다. 바퀴의 암은 원형을 이루며 회전할 수 있기 때문입니다. 리벳, 테이퍼 핀, 너트는 모두 회전하지 않는 물체이므로 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 도면에서 나사 표시가 M50 × 2 - 6H 로 표시되었을 때 해설으로 틀린 것은?

  1. 오른나사이다.
  2. 한 줄 나사이다.
  3. 피치는 6mm 이다.
  4. 호칭지름은 50 mm 이다.
(정답률: 45%)
  • 본 해설은 비추 누적갯수 초과로 자동 블라인드 되었습니다.
    (AI해설 오류가 많아 비추 2개 이상시 자동 블라인드 됩니다.)
    해설을 보시기 원하시면 클릭해 주세요
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 스퍼 기어의 요목표가 다음과 같을 때, 빈칸의 모듈 값은 얼마인가?

  1. 1.5
  2. 2
  3. 3
  4. 6
(정답률: 70%)
  • 스퍼 기어의 요목표는 24:1 이므로, 입력축과 출력축의 회전수 비율은 24:1 이어야 합니다. 따라서, 입력축의 회전수가 8회전일 때, 출력축의 회전수는 1/24배인 1/3회전이어야 합니다. 이를 계산하면, 8 x 1/24 = 1/3 이므로, 빈칸의 모듈 값은 3이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 그림과 같은 제3각법으로 정 투상도를 작도할 때 정면도와 우측면도에 가장 적합한 평면도는?

(정답률: 54%)
  • 정면도와 우측면도를 보면, 정면에서는 y축이 수평으로 나타나고 있고, 우측면에서는 z축이 수평으로 나타나고 있습니다. 따라서 yz평면이 가장 적합한 평면입니다. 이 평면에 정면과 우측면의 정보를 투영하면, 정면에서는 x축과 y축의 길이, 우측면에서는 x축과 z축의 길이를 알 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 중 최대 틈새가 가장 큰 끼워 맞춤은?(단, 기준치수는 동일하다.)

  1. H6/h6
  2. H6/g6
  3. H6/f6
  4. H6/m6
(정답률: 39%)
  • 정답은 "H6/f6"입니다. 이는 H열과 F열 사이의 틈새가 가장 크기 때문입니다. H6/h6, H6/g6, H6/m6의 경우 각각 H열과 G열, H열과 M열 사이의 틈새가 존재하지만, F열과의 틈새는 더 작습니다. 따라서 H6/f6이 가장 최대 틈새를 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 스프링을 도시할 경우 그림 안에 기입하기 힘든 사항은 일괄하여 스프링 요목표에 기입한다. 압축 코일 스프링의 경우 스프링 요목표에 기입되지 않는 내용은?

  1. 재료의 지름
  2. 감김 방향
  3. 자유 길이
  4. 초기 장력
(정답률: 50%)
  • 압축 코일 스프링은 일반적으로 초기 장력이 없는 상태에서 제작되며, 사용 시에 외부에서 가해지는 압력에 따라 초기 장력이 발생합니다. 따라서 초기 장력은 스프링 요목표에 기입되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 치수와 병기하여 사용되는 다음 치수기호 중 KS 제도통칙으로 올바르게 기입된 것은?

  1. 25□
  2. 25C
  3. SR25
  4. 25ø
(정답률: 74%)
  • KS 제도통칙에서는 치수를 나타내는 기호로 "ø"와 "□"를 사용합니다. "C"는 병기를 나타내는 기호입니다. 따라서 올바르게 기입된 것은 "SR25"입니다. "SR"은 제품명이나 규격을 나타내는 기호이며, "25"는 해당 제품의 직경을 나타내는 치수입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 쇠톱 작업시 누르는 힘에 대하여 바르게 설명한 것은?

  1. 밀 때는 힘을 주지 않고, 당길 때 힘을 준다.
  2. 밀 때는 힘을 주고, 당길 때는 힘을 주지 않는다.
  3. 밀 대와 당길 때 모두 힘을 준다.
  4. 밀 때와 당길 때 모두 힘을 주지 않는다.
(정답률: 61%)
  • 쇠톱 작업시에는 나무를 자르는 방향에 따라서 힘을 주는 방향이 달라지게 됩니다. 나무를 밀어내는 방향에서는 힘을 주어 나무를 자르게 되고, 나무를 당기는 방향에서는 힘을 주지 않아도 자연스럽게 나무가 자르게 됩니다. 이는 쇠톱의 칼날이 일정한 방향으로 회전하기 때문에 발생하는 현상입니다. 따라서, 쇠톱 작업시에는 밀 때는 힘을 주고, 당길 때는 힘을 주지 않는 것이 바르게 설명된 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 연삭 숫돌에 눈 메움이나 무딤 현상이 일어나면 연삭성이 저하되므로, 숫돌 표면에서 칩을 제거하여 본래의 형태로 숫돌을 수정하는 작업은?

  1. 시닝
  2. 크리닝
  3. 드레싱
  4. 클램핑
(정답률: 77%)
  • 연삭 숫돌의 표면에서 칩을 제거하여 숫돌을 본래의 형태로 수정하는 작업을 "드레싱"이라고 합니다. 이는 연삭성이 저하되는 눈 메움이나 무딤 현상을 방지하고, 숫돌의 연삭성을 유지하기 위한 작업입니다. 따라서, "드레싱"이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 선반에서 가공된 롤러(Roller)의 외면을 정밀하게 다듬질 하여 치수 정밀도와 원통도 및 진직도를 향상시키려고 할 때 어떤 가공법을 택하는 것이 가장 좋은가?

  1. 숏 피닝(shot peening)
  2. 하드 페이싱(hard facing)
  3. 버니싱(burnishing)
  4. 슈퍼피니싱(super finishing)
(정답률: 52%)
  • 슈퍼피니싱은 매우 작은 연마석을 사용하여 표면을 다듬는 고도의 가공법으로, 치수 정밀도와 원통도 및 진직도를 향상시키는 데 가장 효과적입니다. 따라서 롤러의 외면을 정밀하게 다듬질 하기 위해서는 슈퍼피니싱을 선택하는 것이 가장 좋습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 일반적으로 선반의 크기 표시 방법으로 사용되지 않는 것은?

  1. 베드(bed) 상의 최대 스윙(swing)
  2. 왕복대 상의 스윙
  3. 베드의 중량
  4. 양 센터 사이의 최대거리
(정답률: 68%)
  • 베드의 중량은 선반의 크기와는 관련이 없기 때문에 일반적으로 선반의 크기 표시 방법으로 사용되지 않습니다. 베드의 중량은 베드를 사용할 때 안전을 고려해야 하는 중요한 요소이지만, 선반의 크기와는 직접적인 연관성이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 연삭 가공의 특징이 아닌 것은?

  1. 재료가 열처리되어 단단해진 공작물의 가공에 적합하다.
  2. 작은 충격으로 파괴되는 기계적 성질이 있는 공작물의 가공에 적합하다.
  3. 높은 치수 정밀도가 요구되는 부품의 가공에 적합하다.
  4. 경고가 높은 재료와 부드러운 고무류의 재료는 가공이 불가능하다.
(정답률: 41%)
  • 경고가 높은 재료와 부드러운 고무류의 재료는 가공이 불가능한 것은, 이러한 재료들은 연삭 가공 시에 치수나 형상이 일정하게 유지되지 않고, 불규칙한 표면이 생성되기 때문입니다. 따라서 이러한 재료들은 다른 가공 방법을 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계공작법

31. 절삭공구가 갖추어야 할 조건으로 틀린 것은?

  1. 고온경도를 가지고 있어야 한다.
  2. 내마멸성이 커야 한다.
  3. 충격에 잘 견디어야 한다.
  4. 공구보호를 위해 인성이 적어야 한다.
(정답률: 72%)
  • 공구보호를 위해 인성이 적어야 한다는 조건은 틀린 것입니다. 올바른 조건은 고온경도, 내마멸성, 충격에 견딜 수 있는 강도 등이 있습니다. 인성이 적으면 공구가 쉽게 파손되거나 변형될 수 있으므로 올바른 조건이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 시준기와 망원경을 조합한 것으로 미소 각도를 측정하는 광학적 측정기로서 정밀정반의 평면도, 마이크로미터의 측정면 직각도, 평행도, 공작기계 안내면의 진직도, 직각도, 안내면의 평행도, 그 밖에 작은 각도의 변화 차이 흔들림 등의 측정에 사용되는 것은?

  1. 콤비네이션 세트(combination set)
  2. 광학식 클리노미터(optical clinometer)
  3. 광학식 각도기(optical protractor)
  4. 오토 콜리메이터(auto collimator)
(정답률: 44%)
  • 오토 콜리메이터는 시준기와 망원경을 조합하여 미소 각도를 측정하는 광학적 측정기입니다. 이는 정밀정반의 평면도, 마이크로미터의 측정면 직각도, 평행도, 공작기계 안내면의 진직도, 직각도, 안내면의 평행도 등 작은 각도의 변화 차이나 흔들림을 측정하는 데 사용됩니다. 따라서 오토 콜리메이터가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 밀링의 절삭 방법 중 하향절삭의 설명에 해당되지 않는 것은?

  1. 백래시를 제거하여야 한다.
  2. 절삭된 칩이 가공된 면 위에 쌓이므로 가공할 면을 잘 볼 수 있다.
  3. 절삭력이 하향으로 작용하여, 가공물 고정이 유리하다.
  4. 상향절삭에 비해 날의 마멸이 많고 수명이 짧다.
(정답률: 61%)
  • 절삭력이 하향으로 작용하여, 가공물 고정이 유리하다. - 이는 하향절삭의 설명에 해당됩니다.

    상향절삭에 비해 날의 마멸이 많고 수명이 짧다. - 이유는 상향절삭은 칩이 위로 나가기 때문에 날이 마멸되는 부분이 적고, 하향절삭은 칩이 아래로 내려가기 때문에 날이 마멸되는 부분이 많아지기 때문입니다. 또한, 하향절삭은 칩이 가공된 면 위에 쌓이기 때문에 칩이 날에 끼어서 날이 빨리 마멸될 수 있습니다. 따라서, 상향절삭에 비해 하향절삭의 날 수명이 짧아집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 절삭유에 높은 윤활효과를 얻도록 첨가제를 사용하는데 동식물 유에 사용하는 첨가제가 아닌 것은?

  1. 유황
  2. 흑연
  3. 아연
  4. 질소
(정답률: 41%)
  • 절삭유에 높은 윤활효과를 얻기 위해서는 첨가제가 필요합니다. 그러나 동식물 유와는 다른 성질을 가진 첨가제를 사용해야 합니다. 동식물 유에 사용되는 첨가제는 동물성 원료에서 추출한 것이기 때문에 절삭유와 같은 산업용 유에 사용하기에는 적합하지 않습니다. 따라서, 질소는 동물성 원료가 아닌 무기물 중 하나이기 때문에 절삭유에 사용할 수 있는 첨가제입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 중 특정한 모양이나 같은 치수의 제품을 대량 생산 하는데 적합한 공작 기계는?

  1. 전용 공작 기계
  2. 범용 공작 기계
  3. 단능 공작 기계
  4. 만능 공작 기계
(정답률: 69%)
  • 전용 공작 기계는 특정한 모양이나 같은 치수의 제품을 대량 생산하는데 적합합니다. 이는 전용 공작 기계가 해당 제품의 생산에 최적화되어 있기 때문입니다. 범용 공작 기계는 다양한 형태의 제품을 생산할 수 있지만, 대량 생산에는 적합하지 않습니다. 단능 공작 기계는 특정한 작업만을 수행할 수 있으며, 만능 공작 기계는 다양한 작업을 수행할 수 있지만, 전용 공작 기계보다는 생산성이 떨어집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 다음 그림과 같은 공작물을 가공할 때 복식 공구대의 회전각은 얼마인가?

  1. 약 9° 28'
  2. 약 10° 28'
  3. 약 11° 28'
  4. 약 4° 46'
(정답률: 28%)
  • 복식 공구대는 두 개의 회전축을 가지고 있으므로, 회전각은 두 축의 회전각을 합한 값이다.

    먼저, 왼쪽 축의 회전각을 구해보자. 왼쪽 축은 12등분되어 있으므로 1등분당 회전각은 360° ÷ 12 = 30° 이다. 그리고 왼쪽 축의 회전방향은 시계방향이므로, 회전각은 음수가 된다. 따라서 왼쪽 축의 회전각은 -3 × 30° = -90° 이다.

    다음으로, 오른쪽 축의 회전각을 구해보자. 오른쪽 축은 24등분되어 있으므로 1등분당 회전각은 360° ÷ 24 = 15° 이다. 그리고 오른쪽 축의 회전방향은 반시계방향이므로, 회전각은 양수가 된다. 따라서 오른쪽 축의 회전각은 5 × 15° = 75° 이다.

    따라서, 두 축의 회전각을 합한 값은 -90° + 75° = -15° 이다. 하지만 문제에서는 양수로 표현하라고 하였으므로, 360° - 15° = 345° 이다. 이 값을 24등분하여 구한 각도가 정답인데, 1등분당 회전각이 15° 이므로, 정답은 345° ÷ 24 ≈ 9° 28' 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 버니어 캘리퍼스의 측정시 주의사항 중 잘못된 것은?

  1. 측정시 측정면을 검사하고 본척과 부척의 0점이 일치하는가를 확인한다.
  2. 깨끗한 헝겊으로 닦아서 버니어가 매끄럽게 이동되도록 한다.
  3. 측정시 공작물을 가능한 힘있게 밀어붙여 측정한다.
  4. 눈금을 읽을 때는 시차를 없애기 위해 눈금면의 직각 방향에서 읽는다.
(정답률: 72%)
  • "측정시 공작물을 가능한 힘있게 밀어붙여 측정한다."가 잘못된 것입니다. 버니어 캘리퍼스는 공작물을 부드럽게 측정해야 정확한 측정값을 얻을 수 있습니다. 따라서 공작물을 강하게 밀어붙이면 오히려 측정값이 왜곡될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 평면 밀링 커터(plane milling cutter)의 설명으로 틀린 것은?

  1. 원통의 원주에 절삭날이 있다.
  2. 비틀림 날의 나선각은 보통 1~3° 정도 경사져 있다.
  3. 직선인 절삭날과 비틀림 형상의 절삭날이 있다.
  4. 밀링 커터 축과 평행한 평면을 절삭한다.
(정답률: 39%)
  • "비틀림 날의 나선각은 보통 1~3° 정도 경사져 있다."가 틀린 것이 아닙니다. 이유는 비틀림 날의 나선각이 경사져 있어야만 자재를 원하는 방향으로 절삭할 수 있기 때문입니다. 따라서 이 문장은 올바른 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 니(knee)형 밀링머신의 종류에 해당하지 않는 것은?

  1. 수직 밀링 머신
  2. 수평 밀링 머신
  3. 만능 밀링 머신
  4. 호빙 밀링 머신
(정답률: 58%)
  • 호빙 밀링 머신은 주로 기어를 가공하는 데 사용되는 특수한 종류의 밀링 머신입니다. 따라서 다른 세 가지 옵션인 수직, 수평, 만능 밀링 머신과는 구별됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 고정식 방진구와 이동식 방진구는 선반의 어느 부위에 고정하여 사용하는가?

  1. 고정식 방진구 → 새들, 이동식 방진구 → 에이프런
  2. 고정식 방진구 → 에이프런, 이동식 방진구 → 새들
  3. 고정식 방진구 → 베드, 이동식 방진구 → 새들
  4. 고정식 방진구 → 새들, 이동식 방진구 → 베드
(정답률: 41%)
  • 고정식 방진구는 베드에 고정하여 사용하는 것이 일반적입니다. 이동식 방진구는 새들에 걸어서 사용하는 것이 편리합니다. 이유는 고정식 방진구는 일정한 위치에서 사용되는 반면, 이동식 방진구는 필요에 따라 이동하여 사용해야 하기 때문입니다. 따라서 이동식 방진구는 새들과 같은 이동 가능한 구조물에 걸어서 사용하는 것이 효율적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: CNC공작법 및 안전관리

41. 연한 재질의 일감을 고속 절삭할 때 주로 생기는 칩의 형태는?

  1. 전단형
  2. 균열형
  3. 유동형
  4. 열단형
(정답률: 69%)
  • 연한 재질을 고속 절삭할 때는 열과 압력이 발생하여 재질이 칩 형태로 분리됩니다. 이때, 칩의 형태는 재료의 물성과 절삭 조건에 따라 다양합니다.

    유동형 칩은 연한 재질을 고속 절삭할 때 생기는 가장 일반적인 칩 형태입니다. 이는 절삭 과정에서 발생하는 열과 압력으로 인해 재료가 유체 상태로 변형되어 나오기 때문입니다. 따라서 유동형 칩은 곡면이 부드럽고 굴곡이 많으며, 표면이 매끄럽고 광택이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 중 급속 귀환 기구를 갖는 공작기계로만 올바르게 짝지어진 것은?

  1. 셰이퍼, 플레이너
  2. 호빙머신, 기어 셰이퍼
  3. 드릴링 머신, 태핑 머신
  4. 밀링 머신, 성형 연삭기
(정답률: 45%)
  • 급속 귀환 기구는 작업물을 빠르게 이동시키는 기능을 가지고 있으며, 이 기능을 갖는 공작기계는 셰이퍼와 플레이너입니다. 따라서 정답은 "셰이퍼, 플레이너"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. CNC선반 작업을 할 때 유의해야 할 사항으로 틀린 것은?

  1. 소프트 죠 가공시 척킹(chucking)압력을 조정해야 한다.
  2. 운전하기 전에 비상시를 대비하여 피드홀드 스위치나 비상정지 스위치 위치를 확인한다.
  3. 가공전에 프로그램과 좌표계설정이 정확한지 확인한다.
  4. 지름에 비하여 긴 일감을 가공할 때는 한쪽 끝에 심암대 센터가 닿지 않도록 주의한다.
(정답률: 43%)
  • "소프트 죠 가공시 척킹(chucking)압력을 조정해야 한다.","운전하기 전에 비상시를 대비하여 피드홀드 스위치나 비상정지 스위치 위치를 확인한다.","가공전에 프로그램과 좌표계설정이 정확한지 확인한다."는 모두 CNC선반 작업 시 유의해야 할 사항이지만, "지름에 비하여 긴 일감을 가공할 때는 한쪽 끝에 심암대 센터가 닿지 않도록 주의한다."는 틀린 내용입니다. 일감의 한쪽 끝에 심암대 센터가 닿으면 일감이 꺾일 수 있기 때문에, 오히려 심암대 센터가 일감의 중심에 위치하도록 조정해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 설명에 해당하는 좌표계의 종류는?

  1. 공작물 좌표계
  2. 극 좌표계
  3. 상대 좌표계
  4. 기계 좌표계
(정답률: 71%)
  • 이 좌표계는 다른 좌표계와의 상대적인 위치를 나타내기 위해 사용되는 상대 좌표계입니다. 즉, 다른 좌표계와의 상대적인 위치를 나타내기 위해 사용되는 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. CNC선반 프로그램에서 기계 원점으로 자동 복귀하는 기능은?

  1. G27
  2. G28
  3. G29
  4. G30
(정답률: 70%)
  • CNC선반 프로그램에서 기계 원점으로 자동 복귀하는 기능은 "G28"입니다. 이는 G-code 중 하나로, 프로그램 실행 중에 기계가 원점에서 멀어져서 작업이 불가능한 상황에서 사용됩니다. G28 명령어를 입력하면, 기계는 미리 설정된 원점 위치로 자동 이동하여 작업을 계속할 수 있게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 CNC선반 나사가공 프로그램에서 Q의 주소기능은?

  1. 미터 나사
  2. 나사의 리드
  3. 나사의 각도
  4. 다줄나사 가공시 절입각도
(정답률: 41%)
  • Q의 주소기능은 "다줄나사 가공시 절입각도"입니다. 이는 다줄나사를 가공할 때, 나사의 각도와 절입각도를 설정하는 기능으로, 절입각도를 설정함으로써 나사의 강도와 정확도를 높일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. CAD/CAM 시스템의 입ㆍ출력 장치가 아닌 것은?

  1. 프린터
  2. 마우스
  3. 키보드
  4. 중앙처리장치
(정답률: 72%)
  • CAD/CAM 시스템의 입ㆍ출력 장치는 프린터, 마우스, 키보드 등이지만, 중앙처리장치는 시스템의 핵심적인 부품으로서, 데이터를 처리하고 명령을 실행하는 역할을 수행하기 때문에 입ㆍ출력 장치가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 그림에서 a에서 b로 가공할 때 원호보간 머시닝센터 프로그램으로 맞는 것은?

  1. G02 G90 X0. Y15. R15. F100. ;
  2. G03 G91 X-15. Y15. R15. F100. ;
  3. G03 G90 X15. Y15. R15. F100. ;
  4. G03 G91 X0. Y15. R-15. F100. ;
(정답률: 44%)
  • 정답은 "G03 G91 X-15. Y15. R15. F100. ;" 입니다.

    이유는 다음과 같습니다.

    - G03: 원호보간 명령어로, 현재 위치에서 지정된 반지름과 각도로 원호를 그리며 이동합니다.
    - G91: 상대좌표 모드로, 현재 위치를 기준으로 지정된 좌표만큼 이동합니다.
    - X-15. Y15.: X축으로 -15만큼, Y축으로 +15만큼 이동합니다.
    - R15.: 반지름이 15인 원호를 그립니다.
    - F100.: 이동 속도를 100으로 지정합니다.

    따라서, a에서 b로 가공할 때 X축으로 -15만큼, Y축으로 +15만큼 이동하면서 반지름이 15인 원호를 그리며 이동하는 명령어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. CNC선반에서 바깥지름 가공을 하고자 한다. 날 끝 반지름 보정(G41)을 사용하지 않아도 올바른 가공이 되는 것은?

(정답률: 63%)
  • ""이 올바른 답이다. 이유는 바깥지름 가공에서는 날 끝 반지름이 필요하지 않기 때문이다. 날 끝 반지름은 내부지름 가공에서 필요한 정보이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

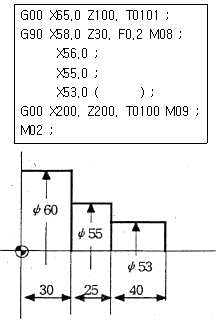

50. 다음 도면은 CNC 선반에서 내외경 절삭 사이클(G90)을이용하여 프로그램한 것이다. ( )안에 알맞은 것은?

  1. Z30.0
  2. G90
  3. Z-65.0
  4. Z55.0
(정답률: 41%)
  • 도면에서 Z축의 초기 위치는 Z30.0이고, G90은 절대좌표 지정 모드를 의미합니다. 따라서 Z-65.0은 Z축에서 -65.0 위치로 이동하는 것이 아니라, 절대좌표 기준으로 Z축의 위치를 -65.0으로 지정하는 것입니다. 마지막으로 Z55.0은 Z축에서 55.0 위치로 이동하는 것을 의미합니다. 따라서 정답은 Z55.0입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 머시닝센터 프로그램에서 고정 사이클을 취소하는 준비기능은?

  1. G76
  2. G80
  3. G83
  4. G87
(정답률: 54%)
  • 고정 사이클을 취소하는 준비기능은 "G80"입니다. 이는 프로그램에서 이전에 설정된 모든 고정 사이클을 취소하고, 기계를 일반적인 상태로 되돌리는 명령어입니다. 다른 선택지인 G76, G83, G87은 각각 특정한 고정 사이클을 실행하는 명령어이므로, 고정 사이클을 취소하는 기능을 수행할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 공작기계 작업 안전에 대한 설명중 잘못된 것은?

  1. 표면 거칠기는 가공 중에 손으로 검사한다.
  2. 회전 중에는 측정하지 않는다.
  3. 칩이 비산할 때는 보안경을 사용한다.
  4. 칩은 솔로 제거한다.
(정답률: 82%)
  • "표면 거칠기는 가공 중에 손으로 검사한다."가 잘못된 것입니다. 표면 거칠기는 측정 도구를 사용하여 정확하게 측정해야 하며, 손으로 검사할 경우 안전사고가 발생할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. CNC 프로그램에서 EOB의 뜻은?

  1. 블록의 종료
  2. 프로그램이 종료
  3. 주축의 정지
  4. 보조기능의 정지
(정답률: 76%)
  • EOB는 End of Block의 약자로, CNC 프로그램에서 한 블록의 끝을 나타내는 신호입니다. 따라서 EOB가 나타나면 해당 블록의 작업이 끝나고 다음 블록으로 넘어가게 됩니다. 따라서 "블록의 종료"가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. CNC선반 프로그램에서 G96 S120 M03 ; 의 의미로 옳은 것은?

  1. 절삭속도 120 rpm으로 주축 역회전 한다.
  2. 절삭속도 120 m/min으로 주축 역회전 한다.
  3. 절삭속도 120 rpm으로 주축 정회전 한다.
  4. 절삭속도 120 m/min으로 주축 정회전 한다.
(정답률: 48%)
  • G96은 절삭속도 지정 명령어이며, S120은 절삭속도를 120m/min으로 설정하는 값입니다. M03은 주축을 정회전시키는 명령어입니다. 따라서 정답은 "절삭속도 120 m/min으로 주축 정회전 한다." 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 기계의 테이블에 직접 스케일을 부착하여 위치를 검출하고, 서보모터에서 속도를 검출하는 그림과 같은 서보 기구는?

  1. 개방회로 방식
  2. 반폐쇄회로 방식
  3. 폐쇄회로 방식
  4. 반개방회로 방식
(정답률: 40%)
  • 이 서보 기구는 기계의 테이블에 스케일을 부착하여 위치를 검출하고, 서보모터에서 속도를 검출하는데, 이때 스케일과 서보모터는 폐쇄회로 방식으로 연결되어 있습니다. 폐쇄회로 방식은 전기 회로가 닫혀있어 전류가 흐르는 상태이며, 이 경우에는 스케일과 서보모터가 연결되어 있어 위치와 속도를 정확하게 검출할 수 있습니다. 따라서 정답은 "폐쇄회로 방식"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. CNC 선반에 전원을 투입하고 각 축의 기계 좌표값을 "0"으로 하기 위하여 행하는 조작은?

  1. 원점복귀
  2. 수동운전
  3. 좌표계 설정
  4. 핸들운전
(정답률: 67%)
  • CNC 선반에 전원을 투입하고 각 축의 기계 좌표값을 "0"으로 하기 위해서는 각 축의 원점을 찾아야 합니다. 이를 위해 CNC 선반은 원점복귀 기능을 제공하며, 이 기능을 실행하면 각 축이 원점으로 이동하여 기계 좌표값을 "0"으로 설정합니다. 따라서 정답은 "원점복귀"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 G코드 중 공구의 최후 위치만을 제어하는 것으로 도중의 경로는 무시되는 것은?

  1. G00
  2. G01
  3. G02
  4. G03
(정답률: 60%)
  • 정답은 "G00"입니다. "G00"은 빠른 이동 명령어로, 공구를 지정된 위치로 즉시 이동시키는 명령어입니다. 경로를 따라 이동하지 않고 최종 위치로 바로 이동하기 때문에 도중의 경로는 무시됩니다. 따라서 공구의 최후 위치만을 제어하는 것이 가능합니다. 반면에 "G01", "G02", "G03"은 각각 직선 보간, 호 보간, 호 보간(반시계 방향) 명령어로, 경로를 따라 이동하며 중간 지점까지 이동하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. CNC장비의 점검내용 중 매일 점검사항이 아닌 것은?

  1. 외관 점검
  2. 유량 점검
  3. 압력 점검
  4. 기계본체 수평점검
(정답률: 64%)
  • 기계본체 수평점검은 매일 점검할 필요가 없는 점검 항목입니다. 이는 CNC장비의 기계본체가 일반적으로 안정적으로 설치되어 있기 때문입니다. 따라서 이 항목은 주기적으로 점검하면 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음 CNC선반 프로그램에서 분당이송(mm/min)의 값은?

  1. 100
  2. 200
  3. 300
  4. 400
(정답률: 55%)
  • 주어진 프로그램에서 F200이라는 명령어가 있습니다. 이는 이송 속도를 200mm/min으로 설정하는 명령어입니다. 따라서 분당 이송 속도는 200입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 보조 프로그램이 종료되면 보조 프로그램에서 주 프로그램으로 돌아가는 M-코드는?

  1. M98
  2. M99
  3. M30
  4. M00
(정답률: 49%)
  • M99은 서브루틴 종료를 나타내는 M-코드입니다. 보조 프로그램이 종료되면 주 프로그램으로 돌아가야 하므로, 보조 프로그램에서 주 프로그램으로 돌아가는 M-코드로 M99을 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
