컴퓨터응용밀링기능사 필기 기출문제복원 (2011-07-31)

컴퓨터응용밀링기능사
(2011-07-31 기출문제)

목록

1과목: 기계재료 및 요소

1. 회전수가 4000 rpm 일 때 20 kW를 전달하는 둥근 축의 비틀림 모멘트는 약 몇 kgfㆍcm 인가?

  1. 487
  2. 358
  3. 3581
  4. 4870
(정답률: 31%)
  • 비틀림 모멘트는 다음과 같이 계산할 수 있습니다.

    T = (P × 9549) / n

    여기서 T는 비틀림 모멘트 (kgfㆍcm), P는 전달되는 출력 (kW), n은 회전수 (rpm)입니다.

    따라서, 회전수가 4000 rpm이고 출력이 20 kW인 경우,

    T = (20 × 9549) / 4000 = 47.745 kgfㆍcm

    따라서, 가장 가까운 값은 487입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 탄소강의 기계적 성질로 맞지 않는 사항은?

  1. 표준상태에서 탄소가 많을수록 경도가 증가한다.
  2. 인장강도가 과공석강에서 최대가 된다.
  3. 탄소량이 많을수록 냉간가공이 어렵다.
  4. 탄소강은 200~300℃에서 청열메짐이 일어난다.
(정답률: 38%)
  • 인장강도가 과공석강에서 최대가 되는 이유는, 과공석강은 탄소량이 많아 경도가 높지만, 그만큼 인성이 낮아 파괴가 쉽게 일어나기 때문입니다. 반면에 인장강도가 높은 탄소강은 경도와 인성이 적절하게 조절되어 있어 파괴가 어렵고 강도가 높아집니다. 따라서 인장강도가 과공석강에서 최대가 되는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 공구강이 구비해야 할 조건 중 틀린 것은?

  1. 내 마멸성이 클 것
  2. 강인성이 클 것
  3. 경도가 작을 것
  4. 가격이 쌀 것
(정답률: 79%)
  • 공구강은 강도와 내구성이 높아야 하므로 내 마멸성과 강인성이 높아야 합니다. 또한 가격이 쌀수록 경제적이지만, 이는 필수 조건은 아닙니다. 하지만 경도가 작을 경우, 공구강의 내구성과 강도가 낮아져 사용하기 어려워지기 때문에 구비해야 할 조건이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 일명 우드러프 키(woodruff key)라고도 하며, 키와 키 홈 등이 모두 가공하기 쉽고, 키와 보스를 결합하는 과정에서 자동적으로 키가 자리를 잡을 수 있는 장점을 가지고 있는 키는?

  1. 성크 키
  2. 접선 키
  3. 반달 키
  4. 스플라인
(정답률: 65%)
  • 반달 키는 모양이 반달 모양이기 때문에 반달 키라고 불립니다. 이 모양 때문에 보스와 키 홈 사이에 자연스럽게 맞물리며 결합이 용이합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 피치가 1.5mm인 2줄(중) 나사의 리드는 몇 mm인가?

  1. 1.5
  2. 2
  3. 3
  4. 4
(정답률: 89%)
  • 리드는 한 번 회전할 때 나사가 나아가는 거리를 말합니다. 따라서 피치가 1.5mm인 2줄(중) 나사의 리드는 1.5mm x 2 = 3mm 입니다. 즉, 한 번 회전할 때 나사가 3mm 만큼 나아갑니다. 따라서 정답은 "3"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 합금의 일반적인 성질에 해당되지 않는 것은?

  1. 강도 및 경도가 커진다.
  2. 전기 및 열의 전도도가 낮아진다.
  3. 용융점이 올라간다.
  4. 전성 및 연성이 낮아진다.
(정답률: 35%)
  • 용융점이 올라가는 것은 합금을 형성하는 원소들의 원자 크기가 서로 다르기 때문입니다. 이로 인해 합금이 형성될 때 원자들이 서로 더 밀집하게 배치되어 결정 구조가 바뀌고, 이에 따라 용융점이 올라가게 됩니다. 따라서, 이는 합금의 일반적인 성질 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 인장시험으로 측정할 수 없는 것은?

  1. 비례한도
  2. 항복점
  3. 탄성한도
  4. 피로한도
(정답률: 42%)
  • 피로한도는 재료가 얼마나 오랫동안 반복적인 응력에 노출될 수 있는지를 나타내는 것으로, 시간에 따른 변화를 측정해야 하기 때문에 인장시험으로 측정할 수 없습니다. 따라서 피로한도는 다른 방법으로 측정해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 알루미늄합금은 가공용과 주조용으로 나누어진다. 다음중 가공용 알루미늄합금에 속하는 것은?

  1. 알루미늄-구리계 합금
  2. 다이캐스팅용 알루미늄합금
  3. 알루미늄-규소계 합금
  4. 내식성 알루미늄합금
(정답률: 34%)
  • 내식성 알루미늄합금은 가공용 알루미늄합금에 속한다. 이는 내식성이 뛰어나며, 대부분의 산업용 부품에 사용되는 고강도 합금으로, 해양 환경이나 산업용 환경에서 사용하기 적합하다. 따라서, 다른 보기들인 알루미늄-구리계 합금, 다이캐스팅용 알루미늄합금, 알루미늄-규소계 합금은 주조용 알루미늄합금에 속한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 중 기어의 잇면, 크랭크축의 머리부, 고급 내연 기관의 실린더 내면, 게이지 블록 등에 0.3~0.7mm 정도의 깊이로 질소를 강중에 침입시키는 표면 경화법은?

  1. 액체 침탄법
  2. 질화법
  3. 고주파 경화법
  4. 화염 경화법
(정답률: 72%)
  • 질화법은 질소를 이용하여 표면을 경화시키는 방법으로, 기어의 잇면, 크랭크축의 머리부, 고급 내연 기관의 실린더 내면, 게이지 블록 등에 적용됩니다. 이 방법은 질소가 금속 표면에 침투하여 질화물을 형성하면서 표면을 경화시키는 것으로, 0.3~0.7mm 정도의 깊이로 경화가 가능합니다. 따라서, 이 문제에서는 질화법이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 일반적이 도료(paint)의 사용 목적이 아닌 것은?

  1. 전기절연성 향상
  2. 산성물질 등에 대한 부식 방지
  3. 철강재료의 녹 발생 방지
  4. 외적 충격 방지
(정답률: 55%)
  • 일반적인 도료의 사용 목적은 부식 방지, 녹 방지, 전기절연성 향상 등이지만, 외적 충격 방지는 일반적인 도료의 사용 목적이 아닙니다. 외부 충격에 대한 보호를 위해서는 보호용 패드, 쿠션 등의 다른 장비나 재료를 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 구리에 아연이 5~20% 첨가되어 전연성이 좋고 색깔이 아름다워 장식품에 많이 쓰이는 황동은?

  1. 포금
  2. 문쯔메탈
  3. 톰백
  4. 7:3 황동
(정답률: 62%)
  • 톰백은 구리와 아연의 비율이 90:10으로, 황동 중에서도 전연성이 뛰어나고 색깔이 아름다워 장식품에 많이 사용됩니다. 따라서 문제에서 제시된 조건과 일치하는 답은 "톰백"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 주철의 일반적인 성질에 대한 설명으로 틀린 것은?

  1. 취성이 크다.
  2. 경도가 높다.
  3. 연신율이 크다.
  4. 용융점이 낮아 주조에 적합하다.
(정답률: 36%)
  • 주철의 일반적인 성질에 대한 설명 중 틀린 것은 "취성이 크다."입니다. 주철은 취성이 작아서 부식에 강합니다.

    주철의 연신율이 큰 이유는 주철이 철과 탄소로 이루어져 있기 때문입니다. 탄소는 철과 결합하여 주철을 형성하는데, 탄소의 함량이 적으면 연신율이 높아집니다. 따라서, 주철의 연신율은 탄소 함량에 따라 달라집니다.

    주철의 용융점이 낮아 주조에 적합한 이유는 철과 탄소의 혼합물이기 때문입니다. 탄소의 함량이 높으면 용융점이 낮아지고, 함량이 낮으면 용융점이 높아집니다. 따라서, 주철은 탄소 함량에 따라 용융점이 달라지기 때문에 주조에 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 키(key)중 구배가 없는 것은?

  1. 성크 키(sunk key)
  2. 평 키(flat key)
  3. 패더 키(feather key)
  4. 접선 키(tangential key)
(정답률: 44%)
  • 패더 키는 구배가 없는 키입니다. 패더 키는 원통형 축과 구멍 사이에 끼워져 회전력을 전달하는 역할을 합니다. 이때 패더 키는 축과 구멍의 벽면에 밀착되어 구배가 없습니다. 따라서 패더 키가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 강의 표면경화법 중 침탄 처리에 가장 적당한 강은?

  1. 고탄소강
  2. 고속도강
  3. 저탄소강
  4. 합금공구강
(정답률: 40%)
  • 침탄 처리는 강의 표면을 탄소로 강화시키는 공정입니다. 이를 위해서는 침탄재로서 탄소를 충분히 공급할 수 있어야 합니다. 따라서 침탄 처리에 가장 적합한 강은 탄소 함량이 낮은 저탄소강입니다. 고탄소강이나 합금공구강은 이미 탄소 함량이 높아 침탄 처리에 적합하지 않으며, 고속도강은 경도를 높이기 위해 침탄 처리를 하지 않는 경우가 많습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 스프링을 용도에 따라 분류할 때 진동이나 충격을 흡수하는 목적으로 사용되는 것은?

  1. 자동차의 현가장치용 스프링
  2. 시계 태엽용 스프링
  3. 압력 게이지용 스프링
  4. 총의 방아쇠용 스프링
(정답률: 64%)
  • 자동차의 현가장치용 스프링은 진동이나 충격을 흡수하여 자동차의 주행 안정성을 높이기 위해 사용됩니다. 현가장치는 자동차의 충격을 감지하여 서스펜션의 높이를 조절하는데, 이때 스프링이 사용됩니다. 스프링은 충격을 흡수하여 자동차의 주행 안정성을 높이는 역할을 합니다. 따라서 자동차의 현가장치용 스프링은 진동이나 충격을 흡수하는 목적으로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도(절삭부분)

16. 아래 그림에서 표면 거칠기 기호 표시가 잘못된 곳은?

  1. A
  2. B
  3. C
  4. D
(정답률: 72%)
  • 정답은 "D"입니다.

    표면 거칠기 기호는 표면의 거칠기 정도를 나타내는 것으로, 기호가 작을수록 표면이 부드럽고, 클수록 거칠어집니다.

    그림에서 "D" 지점은 표면이 매우 부드러운 것으로 표시되어 있지만, 실제로는 다른 부분과 크게 다르지 않은 거칠기를 가지고 있습니다. 따라서, "D" 지점의 표면 거칠기 기호는 잘못 표시된 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 중 분할핀의 호칭 지름에 해당하는 것은?

  1. 분할 핀 구멍의 지름
  2. 분할 상태의 핀의 단면지름
  3. 분할 핀의 길이
  4. 분할 상태의 두께
(정답률: 56%)
  • 분할핀은 일정한 간격으로 구멍이 뚫려있는 핀으로, 이 구멍에 다른 부품을 삽입하여 분할하는 역할을 합니다. 따라서 분할핀의 호칭 지름은 분할 핀 구멍의 지름이 됩니다. 다른 보기들은 분할핀의 크기와는 관련이 있지만, 호칭 지름과는 직접적인 연관성이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 도면에 사용하는 치수보조기호를 설명한 것으로 틀린 것은?

  1. □ : 정사각형의 한변의 길이
  2. Sø : 구의 지름
  3. R : 반지름
  4. C : 30° 모떼기
(정답률: 76%)
  • 정답은 "C : 30° 모떼기"입니다.

    치수보조기호 중 "30° 모떼기"는 존재하지 않습니다. 모떼기는 일반적으로 45°, 60°, 90° 등의 각도로 사용됩니다. 따라서 C 항목은 틀린 것입니다.

    정사각형의 한변의 길이는 □로 표시합니다. 구의 지름은 Sø로 표시합니다. 반지름은 R로 표시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 입체도를 화살표 방향을 정면으로 선택했을 때 제3각법에서 평면도로 가장 올바른 것은?

(정답률: 63%)
  • 제3각법에 따르면, 두 직선이 평행하면 그 두 직선이 이루는 각은 대응각이며 대응각은 서로 같다. 따라서, 입체도에서 두 직선 AB와 CD가 평행하므로, 이 두 직선이 이루는 각 ABE와 CDF는 대응각이며 서로 같다. 따라서, 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. "SS 400(일반구조용 압연강재)" 재료에 대한 정보는 KS 부문별 분류기호 어디를 찾아보아야 하는가?

  1. KS A
  2. KS B
  3. KS C
  4. KS D
(정답률: 38%)
  • "SS 400(일반구조용 압연강재)"는 KS D 부문별 분류기호에서 찾아볼 수 있습니다. 이는 KS D 부문이 "강철재"에 대한 분류기호이기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 연필 등을 사용하여 단면한 부분을 표시하기 위해 해칭 대신하여 색칠하는 것을 의미하는 용어는?

  1. 도색
  2. 스머징
  3. 착색
  4. 드레싱
(정답률: 67%)
  • 스머징은 연필 등을 사용하여 부드럽게 색칠하여 단면한 부분을 표시하는 기술을 말합니다. 해칭 대신하여 사용되며, 부드러운 그라데이션 효과를 만들어내어 더 자연스러운 표현이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 물체의 일부를 파단한 곳을 표시하는 선 또는 끊어낸 부분을 표시하는데 사용하는 선에 해당하는 것은?

  1. 가는 파선
  2. 가는 2점 쇄선
  3. 가는 1점 쇄선
  4. 가는 실선
(정답률: 31%)
  • 가는 실선은 물체의 일부를 파단한 곳을 표시하는 선으로, 파단된 부분이 여전히 연결되어 있음을 나타내기 때문입니다. 다른 보기들은 끊어진 부분을 나타내는 쇄선이거나 파선으로, 일부가 끊어진 것을 나타내기 때문에 정답이 될 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 스프로킷 휠의 도시방법에 관한 내용으로 틀린 것은?

  1. 바깥지름은 굵은 실선으로 그린다.
  2. 이뿌리원은 가는 실선으로 그린다.
  3. 피치원은 파선으로 그린다.
  4. 항목표는 톱니의 특성을 기입한다.
(정답률: 63%)
  • 정답은 "피치원은 파선으로 그린다." 이다.

    피치원은 스프로킷의 중심에서 톱니사이의 간격을 나타내는 원이다. 이때 파선으로 그리는 이유는 톱니의 끝부분이 파선과 만나도록 하여 정확한 크기와 위치를 나타내기 위함이다. 따라서 피치원은 파선으로 그리는 것이 올바른 방법이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 나사의 도시에서 굵은 실선으로 도시되는 부분이 아닌 것은?

  1. 수나사의 바깥지름
  2. 암나사의 안지름
  3. 암나사의 골지름
  4. 완전 나사부와 불완전 나사부의 경계선
(정답률: 43%)
  • 암나사의 골지름은 실선이 아닌 이유는, 암나사는 완전한 나사가 아니기 때문입니다. 완전한 나사는 굵은 실선으로 표시되는데, 암나사는 일부가 빠져있거나 구멍이 뚫려있어서 완전하지 않습니다. 따라서 암나사의 골지름은 점선으로 표시됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 축과 구멍의 끼워맞춤에서 축의 치수는 , 구멍의 치수는 일 경우 최대 틈새는 몇 mm 인가?

  1. 0.053mm
  2. 0.037mm
  3. 0.028mm
  4. 0.025mm
(정답률: 58%)
  • 최대 틈새는 축과 구멍의 차이가 가장 클 때 발생합니다. 따라서 최대 틈새는 (0.025-0.003)mm = 0.022mm 입니다. 그러나 보기에는 0.022mm보다 작은 값이 없으므로, 이 중에서 가장 가까운 값인 0.053mm가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 연질의 일감을 고속 절삭할 때에 칩이 연속적으로 흘러 나오게 되어 위험하므로 칩을 짧게 끊기 위해 사용되는 것은?

  1. 칩 브레이커(chip breaker)
  2. 툴 브레이커(tool breaker)
  3. 홀더 브레이커(holder breaker)
  4. 콜릿 브레이커(collet breaker)
(정답률: 86%)
  • 칩 브레이커는 연속적으로 흘러 나오는 칩을 짧게 끊어주는 역할을 합니다. 이를 통해 칩이 너무 길어져서 작업 중에 발생할 수 있는 위험을 줄일 수 있습니다. 따라서 연질의 일감을 고속 절삭할 때에 칩 브레이커가 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 기차바퀴처럼 지름이 크고, 길이가 짧은 가공물을 절삭하기 편리한 선반으로 베드의 길이가 짧은 선반은?

  1. 탁상선반
  2. 정면선반
  3. 터릿선반
  4. 공구선반
(정답률: 55%)
  • 기차바퀴처럼 지름이 크고, 길이가 짧은 가공물을 절삭하기 편리한 선반은 베드의 길이가 짧은 선반으로, 이는 정면선반이 가장 적합하다. 정면선반은 작업물을 수평으로 고정시키고, 회전시켜 가공하는 선반으로, 작업물의 지름이 크고 길이가 짧을 때 가장 효과적으로 사용할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 비절삭 가공법의 종류로만 짝지어진 것은?

  1. 선반 작업, 줄 작업
  2. 밀링 작업, 드릴 작업
  3. 소성 작업, 용접 작업
  4. 연삭 작업, 탭 작업
(정답률: 82%)
  • 비절삭 가공법은 재료를 자르지 않고 형상을 만드는 가공법으로, 소성 작업과 용접 작업은 재료를 녹여서 형상을 만드는 방법이기 때문에 비절삭 가공법의 종류로만 짝지어진 것입니다. 선반 작업, 줄 작업, 밀링 작업, 드릴 작업, 연삭 작업, 탭 작업은 모두 재료를 자르는 방법으로 형상을 만드는 비절삭 가공법의 종류입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 일반적으로 절삭가공에서 절삭시 공급되는 에너지는 대부분 열로 변환된다. 이때 발생한 절삭 열은 다음 중 어느 곳으로 가장 많이 절단되는가?

  1. 절삭공구
  2. 가공재료
  3. 칩
  4. 공작기계
(정답률: 58%)
  • 정답은 "칩"입니다. 절삭 시에는 가공재료와 절삭공구 사이에서 마찰이 발생하면서 열이 발생하게 됩니다. 이 열은 대부분 가공재료와 절삭공구에 흡수되지만, 일부는 칩으로 변환되어 나가게 됩니다. 따라서 칩은 절삭 열이 가장 많이 절단되는 곳입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 밀링머신의 부속장치 중 주축의 회전운동을 공구대의 직선 왕복운동으로 변환시키는 장치는?

  1. 슬로팅 장치
  2. 래크 절삭 장치
  3. 분할대
  4. 회전 테이블
(정답률: 57%)
  • 슬로팅 장치는 주축의 회전운동을 공구대의 직선 왕복운동으로 변환시키는 장치입니다. 이는 주축에 부착된 카메를 이용하여 공구대의 이송운동을 제어하며, 이를 통해 다양한 형태의 슬롯을 가공할 수 있습니다. 따라서 주어진 보기 중에서 정답은 "슬로팅 장치"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계공작법

31. 래핑(lapping)의 특징에 대한 설명으로 틀린 것은?

  1. 가공면은 윤활성이 좋다.
  2. 가공면은 내마모성이 좋다.
  3. 정밀도가 높은 제품을 가공할 수 있다.
  4. 가공이 복잡하고 소량생산을 한다.
(정답률: 76%)
  • 가공이 복잡하고 소량생산을 한다. - 래핑은 제품의 형태나 크기에 따라 가공이 복잡해지며, 대량생산보다는 소량생산에 적합하다. 따라서 대량생산을 위한 대량생산용 가공기계와는 차이가 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 밀링 머신에서 가공물의 절단 및 좁은 홈부 절삭에 가장 적합한 공구는?

  1. T 홈 밀링 커터
  2. 메탈 소
  3. 데브테일 커터
  4. 정면 밀링 커터
(정답률: 50%)
  • 메탈 소는 가공물의 절단 및 좁은 홈부 절삭에 가장 적합한 공구입니다. 이는 메탈 소가 작은 크기의 치아를 가지고 있어 좁은 공간에서도 정확한 절삭이 가능하기 때문입니다. 또한, 메탈 소는 고강도의 재질에도 적용이 가능하며, 절삭 후에도 부드러운 표면을 유지할 수 있어 가공물의 완성도를 높일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 래크를 절삭 공구로 하고 피니언을 기어 소재로 하여 미끄러지지 않도록 고정한 후 서로 상대운동을 시켜 기어를 절삭하는 방법은?

  1. 총형 커터에 의한 방법
  2. 창성에 의한 방법
  3. 형판에 의한 방법
  4. 브로칭에 의한 방법
(정답률: 35%)
  • 창성에 의한 방법은 래크와 피니언의 상대운동으로 인해 생기는 절삭력을 이용하여 기어를 절삭하는 방법입니다. 래크와 피니언은 각각의 축을 중심으로 회전하며, 래크의 이동에 따라 피니언이 회전하면서 기어를 절삭합니다. 이 방법은 간단하고 정확하며, 대형 기어의 절삭에도 적용할 수 있어 널리 사용되고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 선반 가공의 경우 절삭 속도가 120 m/min 이고 공작물의 지름이 60 mm 일 경우 회전수는 약 몇 rpm 으로 하여야 하는가?

  1. 637
  2. 1637
  3. 64
  4. 164
(정답률: 61%)
  • 회전수는 다음과 같이 계산할 수 있습니다.

    회전수 = 절삭속도 ÷ (π × 공작물 지름)

    여기에 값을 대입하면,

    회전수 = 120 ÷ (π × 60) ≈ 0.637 × 60 × 1000 ÷ (2 × π)

    ≈ 637

    따라서 정답은 "637" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 각도 측정용 게이지들로 조합된 것은?

  1. 오토 콜리메이터, 사인 바, 콤비네이션 세트
  2. 사인 바, 오토 콜리메이터, 옵티컬 플랫
  3. 직각자, 만능 분도기, 옵티컬 패러렐
  4. 만능 분도기, 옵티컬 플랫, 콤비네이션 세트
(정답률: 61%)
  • 각도 측정용 게이지들 중에서 오토 콜리메이터는 자동으로 각도를 측정해주는 기능을 가지고 있고, 사인 바는 삼각함수를 이용하여 각도를 측정하는 기능을 가지고 있습니다. 이 두 가지를 조합하면 더욱 정확한 각도 측정이 가능해집니다. 또한, 콤비네이션 세트는 여러 종류의 각도 측정용 게이지들이 한 세트로 묶여 있어서 다양한 각도 측정이 가능합니다. 따라서, "오토 콜리메이터, 사인 바, 콤비네이션 세트"가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 빌트 업 에지(built up edge)의 발생을 감소시키기 위한 내용중 틀린 것은?

  1. 공구의 윗면 경사각을 크게 한다.
  2. 절삭 속도를 크게 한다.
  3. 절삭 깊이를 크게 한다.
  4. 윤활성이 좋은 절삭유제를 사용한다.
(정답률: 72%)
  • 절삭 깊이를 크게 한다는 것은 더 많은 칩을 제거하고 더 많은 열을 발생시키기 때문에 빌트 업 에지의 발생을 촉진시키는 요인 중 하나입니다. 따라서, 절삭 깊이를 줄이는 것이 빌트 업 에지의 발생을 감소시키는 방법 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 절삭 공구의 구비조건으로 잘못 설명된 것은?

  1. 일감보다 단단하고 적당한 인성이 있을 것
  2. 높은 온도에서 경도가 떨어지지 않을 것
  3. 내마멸성이 작고 마찰 계수가 높을 것
  4. 형상을 만들기가 쉽고 가격이 쌀 것
(정답률: 77%)
  • "내마멸성이 작고 마찰 계수가 높을 것"이 잘못된 설명입니다.

    내마멸성이란 물질이 마찰에 의해 마모되는 정도를 나타내는 지표이며, 절삭 공구는 일감을 가공하는 과정에서 마찰이 발생합니다. 따라서 내마멸성이 작을수록 공구의 수명이 더 오래 유지됩니다.

    반면에 마찰 계수는 물체가 서로 마찰하는 정도를 나타내는 지표입니다. 절삭 공구는 일감을 가공하는 과정에서 높은 마찰이 발생하므로, 마찰 계수가 높을수록 가공 효율이 높아집니다.

    따라서 "내마멸성이 작고 마찰 계수가 높을 것"이 올바른 구비조건입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 밀링 머신에서 테이블의 이송속도를 타나내는 식은?(단, f:테이블의 이송속도(mm/min), fz:커터 날 1개마다의 이송(mm), z:커터의 날수, n:커터의 회전수(rpm))

(정답률: 61%)
  • 정답은 "" 입니다.

    이유는 f = fz × z × n 이라는 식에서 fz, z, n은 모두 고정값이므로 f만 변화하면 됩니다. 따라서 f를 표현하는 변수로 T(시간)를 사용하면 f = 이동거리(mm) ÷ T(min) 이 됩니다. 이동거리는 테이블의 이송속도와 시간에 비례하므로 f = v × T 입니다. 따라서 f = v × T = fz × z × n 이므로 v = fz × z × n ÷ T 입니다. 이를 정리하면 v = fz × z × n ÷ (L ÷ v) 이므로 v2 = fz × z × n × L 입니다. 이것이 바로 "" 식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 가늘고 긴 공작물을 센터나 척을 사용하여 지지하지 않고 원통형 공작물의 바깥지름을 연삭하는데 편리한 연삭기는?

  1. 모방연삭기
  2. 유성형 연삭기
  3. 센터리스 연삭기
  4. 회전 테이블 연삭기
(정답률: 77%)
  • 센터리스 연삭기는 센터나 척을 사용하지 않고 원통형 공작물의 바깥지름을 연삭할 수 있는 연삭기입니다. 따라서 가늘고 긴 공작물을 지지하지 않고도 연삭할 수 있어 편리합니다. 다른 보기들은 센터나 척을 사용하거나 회전 테이블을 이용하는 등 다른 방식으로 작동하기 때문에 이 문제에서는 정답이 될 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 숫돌 바퀴 표면에서 눈 메움이나 무딤이 발생하면 절삭 상태가 불량해진다. 이때 숫돌 바퀴 표면에서 이러한 숫돌 입자를 제거하여 절삭 능력을 좋게 하는 작업을 무엇이라하는가?

  1. 드레싱
  2. 글레이징
  3. 로딩
  4. 채터링
(정답률: 77%)
  • 숫돌 바퀴 표면에서 눈 메움이나 무딤이 발생하면 절삭 상태가 불량해지는데, 이는 바퀴 표면에 묻어있는 숫돌 입자들이 원래 바퀴 표면에서 벗어나지 못하고 계속 눌러붙어 있기 때문입니다. 따라서 이러한 숫돌 입자들을 제거하여 바퀴 표면을 깨끗하게 만드는 작업을 "드레싱"이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: CNC공작법 및 안전관리

41. 줄(file)에 관한 설명으로 맞지 않은 것은?

  1. 줄의 크기 표시는 탱(tang)을 포함한 전체 길이로 호칭 한다.
  2. 줄눈의 거친 순서에 따라 황목, 중목, 세목, 유목으로 구분한다.
  3. 황목은 눈이 거칠어 한번에 많은 양을 절삭할 때 사용한다.
  4. 세목과 유목은 다듬질 작업에 사용한다.
(정답률: 43%)
  • "줄의 크기 표시는 탱(tang)을 포함한 전체 길이로 호칭 한다." 이 설명이 맞지 않는 이유는, 탱(tang)은 줄의 크기를 나타내는 단위가 아니라, 줄의 두께를 나타내는 단위이기 때문입니다. 줄의 크기는 보통 둘레를 기준으로 표시하며, 이를 "번"이라고 합니다. 따라서, "줄의 크기 표시는 번을 기준으로 호칭 한다."가 맞는 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 측정 오차의 종류에 해당하지 않는 것은?

  1. 측정기의 오차
  2. 자동 오차
  3. 개인 오차
  4. 우연 오차
(정답률: 53%)
  • 측정 오차의 종류 중 "자동 오차"는 존재하지 않습니다. 따라서 이 보기에서 정답은 "자동 오차"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 그림과 같은 CNC선반의 좌표계 설정으로 맞는 것은?

  1. G50 X100. Z100. ;
  2. G50 X50. Z110. ;
  3. G50 X100. Z110. ;
  4. G50 X110. Z100. ;
(정답률: 41%)
  • 정답은 "G50 X100. Z110. ;" 입니다.

    이유는 G50은 좌표계 원점을 설정하는 명령어이며, X100과 Z110은 각각 X축과 Z축의 위치를 나타내는 값입니다. 따라서 이 명령어는 X축의 위치를 100으로, Z축의 위치를 110으로 설정하는 것을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. CNC 선반에서 프로그램 원점과 시작점의 위치 관계를 기계에 알려주어 프로그램 원점을 절대좌표의 원점(X0, Z0)으로 설정하여 주는 것을 무엇이라 하는가?

  1. 공작물 설정
  2. 좌표계 설정
  3. 프로그램 설정
  4. 파라미터 설정
(정답률: 62%)
  • CNC 선반에서는 공작물의 위치와 움직임을 좌표계로 나타내어 제어합니다. 이 때, 프로그램 원점과 시작점의 위치 관계를 기계에 알려주어 프로그램 원점을 절대좌표의 원점(X0, Z0)으로 설정하여 주는 것을 좌표계 설정이라고 합니다. 이는 CNC 선반에서 공작물의 위치와 움직임을 정확하게 제어하기 위해 필요한 작업입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. ISO 선삭용 인서트의 규격 표시에서 밑줄 친 M 과 G가 나타내는 것은 무엇인가?

  1. M : 여유각, G : 인서트 형상
  2. M : 공차, G : 단면형상
  3. M : 단면형상, G : 여유각
  4. M : 공차, G : 여유각
(정답률: 32%)
  • M은 인서트의 공차를 나타내며, G는 인서트의 단면형상을 나타냅니다. 공차는 제조 과정에서 발생할 수 있는 오차 범위를 의미하며, 단면형상은 인서트의 단면 모양을 의미합니다. 따라서 M과 G는 인서트의 제조 및 사용에 있어 중요한 정보를 제공합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. CNC공작기계가 기계의 각종 기능을 수행하는데 필요한 보조 장치(각종 스위치)의 ON/OFF를 주로 수행하는 기능은?

  1. M기능
  2. S기능
  3. G기능
  4. T기능
(정답률: 76%)
  • M기능은 CNC공작기계에서 보조 장치의 ON/OFF를 제어하는 기능을 수행합니다. M은 "Miscellaneous"의 약자로, 기타 다양한 기능을 수행하는 명령어를 의미합니다. 따라서 M기능은 CNC공작기계에서 다양한 보조 장치를 제어하는데 사용되며, 예를 들어 M03은 주축 회전 방향을 설정하는 명령어이고, M08은 냉각 장치를 켜는 명령어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. CNC선반에서 지령값 X45.0 으로 프로그램하여 내경을 가공한 후 측정한 결과 ø45.16 mm 이었다. 기존의 X축 보정값이 0.025라 하면 보정값을 얼마로 수정해야 하는가?

  1. 0.145
  2. 0.135
  3. -0.135
  4. -0.145
(정답률: 40%)
  • 내경이 지령값보다 크게 측정되었으므로, 실제 가공된 내경을 지령값으로 맞추기 위해 보정값을 감소시켜야 합니다.

    내경 측정값 - 지령값 = 보정값

    45.16 - 45.0 = 0.16

    기존 보정값 0.025를 감소시켜야 하므로,

    0.16 = 0.025 + 보정값

    보정값 = 0.16 - 0.025 = 0.135

    따라서, 보정값을 -0.135로 수정해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 CNC 선반 프로그램 중 경보(ALARM)가 발생하는 블록의 시퀀스 번호는?

  1. N05
  2. N10
  3. N15
  4. FK N20
(정답률: 50%)
  • 경보(ALARM)가 발생하는 블록은 "M08" 블록입니다. "M08" 블록 다음에 실행되는 블록의 시퀀스 번호가 경보 발생 시퀀스 번호이므로, "N10"이 경보 발생 시퀀스 번호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 CNC 선반 프로그램에 대한 설명으로 틀린 것은?

  1. Ud는 X축 방향의 1회 절입량으로 반지름 값으로 지령한다.
  2. Re는 X축 방향의 후퇴량이다.
  3. Na는 고정사이클의 구역을 지정하는 첫번째 블록의 전개번호이다.
  4. Uu에서 u값은 X축 방향의 다듬질 여유를 지정하며 반지름 값으로 지령한다.
(정답률: 36%)
  • 보기 중 "Ud는 X축 방향의 1회 절입량으로 반지름 값으로 지령한다."가 틀린 설명입니다. Ud는 X축 방향의 1회 절입량을 지정하는데, 이때 지정하는 값은 직경 값입니다. 따라서 반지름 값으로 지령하는 것이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음과 같은 CNC 선반 프로그램에서 알수 없는 정보는?

  1. 스핀들은 2000 rpm 으로 일정하게 회전하고 있다.
  2. 절삭속도를 120 m/min로 유지하려고 스핀들의 회전수가 변한다.
  3. 스핀들이 1회전 할 때 공구는 0.1mm 이송한다.
  4. 스핀들이 최고 2000rpm까지 회전할 수 있다.
(정답률: 44%)
  • 정답은 "절삭속도를 120 m/min로 유지하려고 스핀들의 회전수가 변한다."입니다. 스핀들의 회전수가 일정하게 유지되는 것은 절삭속도와는 직접적인 연관이 없기 때문입니다. 따라서 이 정보는 알 수 없는 정보입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. CNC 공작기계에서 정보 흐름의 순서가 맞는 것은?

  1. 지령펄스열 → 서보구동 → 수치정보 → 가공물
  2. 지령펄스열 → 수치정보 → 서보구동 → 가공물
  3. 수치정보 → 지령펄스열 → 서보구동 → 가공물
  4. 수치정보 → 서보구동 → 지령펄스열 → 가공물
(정답률: 55%)
  • CNC 공작기계에서 가공할 제품의 형태와 위치를 정확하게 파악하기 위해 먼저 수치정보를 입력합니다. 이후에는 입력된 수치정보를 바탕으로 지령펄스열을 생성하고, 이를 통해 서보구동이 이루어집니다. 마지막으로 서보구동에 따라 가공물이 생성됩니다. 따라서, 정보 흐름의 순서는 "수치정보 → 지령펄스열 → 서보구동 → 가공물" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

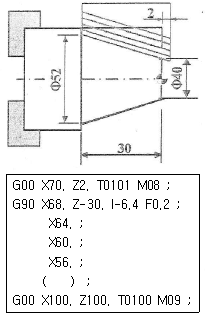

52. CNC 선반에서 G90 사이클을 이용한 테이퍼 부분의 가공 프로그램이다. ( )에 들어간 내용으로 올바른 것은?

  1. X50.
  2. X52.
  3. Z50.
  4. Z52.
(정답률: 62%)
  • 이유는 G90은 절대좌표 지정 모드를 의미하며, 테이퍼 부분은 상대좌표 지정 모드를 사용해야 하기 때문에 G91을 사용해야 합니다. 따라서 X50과 Z50은 올바른 값이지만, G90이 사용되었기 때문에 오답입니다. X52와 Z52는 G91이 사용되었으므로 올바른 값입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 일반 공구 사용법에서 안전관리에 적합하지 않은 것은?

  1. 불안전한 공구는 사용하지 않는다.
  2. 공구에 기름이 묻었을 때 완전히 닦고 사용한다.
  3. 공구는 사전에 이상이 없는지 확인하고 사용한다.
  4. 공구는 되도록 길게 물려서 사용한다.
(정답률: 81%)
  • 공구는 되도록 길게 물려서 사용하지 않는 것이 안전합니다. 공구를 길게 물려서 사용하면 힘이 집중되어 공구가 부러지거나 깨지는 등의 사고가 발생할 수 있기 때문입니다. 따라서 공구를 사용할 때는 적절한 길이로 사용하는 것이 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 중 CNC 선반에서 원호 보간을 지령하는 코드는?

  1. G02, G03
  2. G20, G21
  3. G41, G42
  4. G98, G99
(정답률: 69%)
  • 정답: G02, G03

    설명: G02와 G03은 CNC 선반에서 원호 보간을 지령하는 코드입니다. G02는 시계 방향으로 원호를 그리며, G03은 반시계 방향으로 원호를 그립니다. 이 코드는 X, Y, Z 축의 위치와 반지름, 시작점과 끝점의 좌표를 지정하여 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 머시닝 센터 프로그램에서 고정 사이클의 용도로 부적절한 것은?

  1. 드릴 가공
  2. 탭 가공
  3. 윤곽 가공
  4. 보링 가공
(정답률: 53%)
  • 윤곽 가공은 고정 사이클이 아닌 가변 사이클에 해당합니다. 이는 각 부품의 형상에 따라 가공 속도와 깊이를 조절해야 하기 때문입니다. 따라서 머시닝 센터 프로그램에서 고정 사이클의 용도로는 부적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 머시닝센터 조작판에서 'DRY RUN' 기능에 대한 설명으로 올바른 것은?

  1. 'DRY RUN' 스위치가 ON 되면 회전당 이송속도로 변한다.
  2. 'DRY RUN' 스위치가 ON 되면 이송속도가 약간 빨라진다.
  3. 'DRY RUN' 스위치가 ON 되면 프로그램의 이송속도를 무시하고 조작판의 이송속도로 이송한다.
  4. 'DRY RUN' 스위치가 ON 되면 이송속도가 최고 속도로 변한다.
(정답률: 54%)
  • 'DRY RUN' 스위치가 ON 되면 프로그램의 이송속도를 무시하고 조작판의 이송속도로 이송한다. 이는 프로그램 실행 중에 실제로 가공작업을 수행하지 않고, 가공 전에 프로그램의 이동 경로를 미리 확인하기 위한 기능이므로, 이송속도를 무시하고 조작판의 이송속도로 이송하여 경로를 확인하는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. CAD/CAM의 필요성이 증대되는 요인으로 적절치 않은 것은?

  1. 소비자 요구의 다양화
  2. 신제품 개발 경쟁 치열
  3. 제품 라이프 사이클(life cycle)의 단축
  4. 소품종 다량 생산
(정답률: 50%)
  • 소품종 다량 생산은 CAD/CAM의 필요성을 증대시키는 요인이 아닙니다. 오히려 소품종 다량 생산은 대량 생산보다는 작은 양의 다양한 제품을 생산하는 것이므로, CAD/CAM보다는 유연한 생산 시스템이 필요합니다. 따라서 정답은 "소품종 다량 생산"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. CNC 프로그램에서 주축 최고 회전수를 지정하는 명령으로 맞는 것은?

  1. G90 X0. Y0. Z100. ;
  2. G50 X100. Z50. S1500 ;
  3. G96 S150 M03 ;
  4. G04 P1000 ;
(정답률: 63%)
  • 정답은 "G50 X100. Z50. S1500 ;"입니다.

    이 명령은 주축 최고 회전수(S)를 1500으로 지정하고, X축 좌표를 100으로, Z축 좌표를 50으로 이동시키는 명령입니다. G50은 좌표계 상에서 최대 이동 속도를 제한하는 명령이며, 이 경우 X축과 Z축의 이동 속도를 제한하고 있지 않습니다. 따라서 X축과 Z축은 최대 이동 속도로 이동할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. CNC 선반 가공 중 공작물과 공구의 충돌이 예상될 때의 조치 내용으로 잘못된 것은 어느 것인가?`

  1. 비상정지 스위치를 누른다.
  2. Feed Hold 버튼을 누른다.
  3. 주축의 회전을 정지시킨다.
  4. 전원을 OFF 시킨다.
(정답률: 28%)
  • 잘못된 것은 "전원을 OFF 시킨다." 입니다. 전원을 OFF 시키면 CNC 선반이 완전히 정지되므로, 이후에 문제가 발생할 경우에 대처할 수 없습니다. 따라서, CNC 선반 가공 중 공작물과 공구의 충돌이 예상될 때는 비상정지 스위치를 누르거나 Feed Hold 버튼을 눌러 작업을 일시 정지시킨 후, 주축의 회전을 정지시켜 충돌을 방지해야 합니다. 주축의 회전을 정지시키는 이유는 충돌이 발생할 경우, 회전 중인 주축이 계속 회전하면서 더 큰 피해를 입힐 수 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

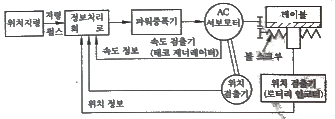

60. 서보 구동부 제어 방식 중 서보 모터에 속도 검출기와 위치 검출기를 부착하고 기계의 테이블에도 스케일을 부착하여 위치를 검출해 피드백을 하는 그림과 같은 제어 방식은?

  1. 개방회로 방식
  2. 반폐쇄회로 방식
  3. 폐쇄회로 방식
  4. 하이브리드 서보 방식
(정답률: 31%)
  • 이 방식은 위치 검출기와 속도 검출기를 모두 사용하여 피드백을 받는 폐쇄회로 방식과, 기계의 테이블에 스케일을 부착하여 위치를 검출하는 개방회로 방식을 결합한 하이브리드 서보 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
