컴퓨터응용밀링기능사 필기 기출문제복원 (2011-10-09)

컴퓨터응용밀링기능사 2011-10-09 필기 기출문제 해설

이 페이지는 컴퓨터응용밀링기능사 2011-10-09 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

컴퓨터응용밀링기능사
(2011-10-09 기출문제)

목록

1과목: 기계재료 및 요소

1. 강의 담금질에서 나타나는 조직 중 경도가 가장 높은 조직은?

  1. 트루스타이트
  2. 마텐자이트
  3. 소르바이트
  4. 오스테나이트
(정답률: 59%)
  • 강의 담금질 시 오스테나이트 상태에서 급랭하면 탄소가 고용된 체심 정방 격자 구조의 마텐자이트가 형성되며, 이는 강철 조직 중 경도가 가장 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 탄소강에 대한 설명으로 틀린 것은?

  1. 탄소강은 Fe와 Cu의 합금이다.
  2. 공석강, 아공석강, 과공석강으로 분류된다.
  3. Fe와 C의 합금으로 가단성을 가지고 있는 2원 합금이다.
  4. 코든 강의 기본이 되는 것으로 보통 탄소강으로 부른다.
(정답률: 50%)
  • 탄소강은 철(Fe)과 탄소(C)의 합금입니다. 따라서 탄소강이 Fe와 Cu의 합금이라는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 아래 그림은 기어열에서 이수가 ZA=30, ZB=50, ZC=20,ZD=40 일 때 I 축을 1000 rpm 으로 회전시키면 III축의 회전수는 몇 rpm 인가?

  1. 150
  2. 300
  3. 600
  4. 1200
(정답률: 45%)
  • 기어열의 속도비는 구동 기어와 피동 기어의 잇수 비에 반비례하며, 동일 축에 있는 기어는 회전수가 같습니다.
    ① [기본 공식] $N_{III} = N_{I} \times \frac{Z_{A}}{Z_{B}} \times \frac{Z_{C}}{Z_{D}}$
    ② [숫자 대입] $N_{III} = 1000 \times \frac{30}{50} \times \frac{20}{40}$
    ③ [최종 결과] $N_{III} = 300$ rpm
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 하중을 가했을 때 단위면적에 작용하는 힘의 크기를 무엇이라 하는가?

  1. 응력
  2. 변형률
  3. 탄성
  4. 소성
(정답률: 81%)
  • 외력을 가했을 때 재료 내부에 발생하는 단위면적당 힘의 크기를 응력이라고 합니다.

    오답 노트
    변형률: 힘을 받을 때 늘어나거나 줄어드는 비율
    탄성: 변형 후 원래 형태로 돌아오는 성질
    소성: 힘을 가해 변형시켰을 때 영구적으로 변하는 성질
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 플라스틱 재료의 공통된 성질로서 옳지 못한 것은?

  1. 열에 약하다.
  2. 내식성 및 보온성이 있다.
  3. 표면경도가 금속재료에 비해 강하다.
  4. 가공 및 성형이 용이하고 대량생산이 가능하다.
(정답률: 80%)
  • 플라스틱은 금속 재료에 비해 탄성계수, 강도, 경도가 매우 낮아 변형되기 쉬운 성질을 가지고 있습니다.

    오답 노트
    열에 약함: 플라스틱의 일반적 특성
    내식성 및 보온성: 플라스틱의 일반적 특성
    가공 및 성형 용이: 플라스틱의 일반적 특성
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 다음 스프링 중에서 볼트의 머리와 중간재 사이 또는 너트와 중간재 사이에 사용하며 충격을 흡수하는 역할을 하는 것은?

  1. 와이어 스프링
  2. 토션바
  3. 와셔 스프링
  4. 벌류트 스프링
(정답률: 51%)
  • 와셔 스프링은 볼트 머리와 부품 사이, 또는 너트와 부품 사이에 끼워 사용하여 체결력을 유지하고 외부 충격을 흡수하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 결합용 기계요소가 아닌 것은?

  1. 축
  2. 핀
  3. 리벳
  4. 볼트
(정답률: 50%)
  • 축은 동력을 전달하는 전동용 기계요소이며, 결합용 기계요소는 부품과 부품을 고정하거나 연결하는 역할을 합니다.

    오답 노트
    핀, 리벳, 볼트: 부품을 고정하거나 결합하는 결합용 요소임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 88%의 Cu, 10% 의 Sn, 2%의 Zn이 함유된 합금으로 기계적 특성이나 내식성이 우수한 청동 합금은?

  1. 네이벌 황동(Naval brass)
  2. 애드미럴티 포금(Admiralty gun)
  3. 델타 메탈(Delta Metal)
  4. 레드 브레스(Red brass)
(정답률: 40%)
  • Cu 88%, Sn 10%, Zn 2%의 성분으로 구성되어 내식성과 기계적 특성이 우수하며, 주로 해군 함정의 부품 등에 사용되는 청동 합금은 애드미럴티 포금(Admiralty gun)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 용융상태의 주철에 마그네슘, 세륨, 칼슘 등을 첨가시켜 만든 주철은?

  1. 합금주철
  2. 구상흑연주철
  3. 칠드주철
  4. 가단주철
(정답률: 40%)
  • 용융 상태의 주철에 마그네슘(Mg), 세륨(Ce), 칼슘(Ca) 등의 구상화제를 첨가하여 흑연의 모양을 구형으로 만든 것이 구상흑연주철입니다.

    오답 노트
    합금주철: Ni, Cr, Mo 등의 합금원소를 첨가함
    칠드주철: 급냉시켜 표면을 경화시킨 주철
    가단주철: 백선주철을 열처리하여 인성을 부여함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 웜 기어의 특징이 아닌 것은?

  1. 큰 감속비를 얻을 수 있다.
  2. 역회전을 방지하는 기능이 있다.
  3. 물림이 조용하다.
  4. 전동 효율이 높다.
(정답률: 29%)
  • 웜 기어는 큰 감속비를 얻을 수 있고 역회전 방지 기능이 있으며 물림이 조용하다는 장점이 있지만, 미끄럼 접촉이 많아 전동 효율은 낮습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 특수강에 일반적으로 사용되고 있는 중요한 합금 원소가 아닌 것은?

  1. Ni, Cr
  2. Cu, Hg
  3. W, Mo
  4. V, Co
(정답률: 52%)
  • 특수강은 강도, 내식성, 내마모성 등을 높이기 위해 Ni, Cr, W, Mo, V, Co 등의 합금 원소를 첨가합니다. 하지만 수은(Hg)은 상온에서 액체인 금속으로 강철의 합금 원소로 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 다음 중 Al 에 1~1.5%의 Mn을 함유하는 Al-Mn 계 합금으로 가공성, 용접성이 좋으므로 저장탱크, 기름탱크 등에 쓰이는 것은?

  1. 라우탈
  2. 두랄루민
  3. 알민
  4. Y합금
(정답률: 40%)
  • 알민은 Al에 1~1.5%의 Mn을 첨가한 합금으로, 가공성과 용접성이 우수하여 저장탱크나 기름탱크 제작에 주로 사용됩니다.

    오답 노트
    라우탈: 자동차, 항공기, 선박 부분품에 사용
    두랄루민: 주로 비행기 재료로 사용
    Y합금: 디젤 엔진 피스톤 등 내열 부품에 사용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 내연기관과 같이 전달 토크의 변동이 많은 원동기에서 다른 기계로 동력을 전달하는 경우 또는 고속 회전으로 진동을 일으키는 경우에 베어링이나 축에 무리를 적게 하고 진동이나 충격을 완화시키기 위한 축이음은?

  1. 고정 커플링(fixed coupling)
  2. 플렉시블 커플링(flexible coupling)
  3. 올덤 커플링(oldham's coupling)
  4. 자재이음 (universal joint)
(정답률: 47%)
  • 플렉시블 커플링은 축 사이에 탄성체를 넣어 토크 변동에 따른 충격을 완화하고, 진동을 흡수하며 약간의 편심이나 편각을 허용하는 축이음입니다.

    오답 노트
    고정 커플링: 양축의 중심선이 정확히 일치하고 상대 운동이 없을 때 사용
    올덤 커플링: 평행한 두 축 사이의 거리가 약간 떨어져 있을 때 사용
    자재이음: 두 축의 각도(편각)가 큰 경우에 사용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 초경 합금에 대한 설명으로 맞는 것은?

  1. 대표적인 절삭용 공구재료로서 일명 HSS(high speed steel)라. 함
  2. 알루미나(Al2O3)를 주성분으로 소결시킨 일종의 도기
  3. Co - Cr - W를 금형에 주조 연마한 합금
  4. 금속탄화물을 고압으로 성형, 소결시킨 분말 야금 합금
(정답률: 36%)
  • 초경 합금은 텅스텐 탄화물(WC)이나 티타늄 탄화물(TiC) 같은 금속탄화물을 코발트(Co) 등의 결합재와 섞어 고압으로 성형하고 소결시킨 분말 야금 합금입니다.

    오답 노트
    HSS: 고속도강을 의미함
    알루미나 소결 도기: 세라믹 공구재료에 해당함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 그림과 같이 두께 4mm 인 강판을 한쪽 길이가 25mm 인 정사각형 구멍을 뚫기 위한 펀치의 전단 하중은 몇 kN인가?(단, 강판은 전단 응력이 300 N/㎟ 이상이면 전단된다)

  1. 3
  2. 12
  3. 30
  4. 120
(정답률: 24%)
  • 펀치로 구멍을 뚫을 때 필요한 하중은 전단 응력에 전단 면적을 곱하여 계산합니다. 정사각형 구멍의 전단 면적은 구멍의 둘레에 판 두께를 곱한 값입니다.
    ① [기본 공식] $W = \tau \times (4a \times t)$
    ② [숫자 대입] $W = 300 \times (4 \times 25 \times 4)$
    ③ [최종 결과] $W = 120000 \text{ N} = 120 \text{ kN}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도(절삭부분)

16. 스프링의 제도에 관한 설명으로 틀린 것은?

  1. 코일 스프링의 종류와 모양만을 간략도로 나타내는 경우는 재료의 중심선만을 굵은 실선으로 도시한다.
  2. 코일 부분의 양끝을 제외한 동일모양 부분의 일부를 생략할 때는 생략한 부분의 선지름을 중심선의 굵은 2점 쇄선으로 도시한다.
  3. 코일 스프링은 일반적으로 무하중인 상태로 그린다.
  4. 그림안에 기입하기 힘든 사항은 요목표에 표시한다.
(정답률: 54%)
  • 코일 스프링의 동일모양 부분을 생략할 때, 생략된 부분의 선지름은 굵은 2점 쇄선이 아니라 가는 2점 쇄선으로 도시하는 것이 원칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 기하공차의 종류 중에서 데이텀 없이 단독 형체로 기입할 수 있는 공차는?

  1. 위치 공차
  2. 자세 공차
  3. 모양 공차
  4. 흔들림 공차
(정답률: 43%)
  • 모양 공차(진직도, 평면도, 진원도, 원통도)는 기준이 되는 데이텀 없이 단독 형체만으로도 기입이 가능한 공차입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 표면거칠기 기호를 기입할 때 가공방법의 지시 기호가 바르게 연결된 것은?

  1. D : 밀링가공
  2. S : 선반가공
  3. M : 연삭가공
  4. B : 보링가공
(정답률: 67%)
  • 표면거칠기 기입 시 가공방법 지시 기호에서 B는 보링가공을 의미합니다.

    오답 노트
    D: 드릴가공
    M: 밀링가공
    L: 선반가공
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 맞물리는 1쌍의 기어의 간략도에서 보기의 기호는 어느 기어에 해당하는가?

  1. 하이포이드 기어
  2. 이중 헬리컬 기어
  3. 스파이럴 베벨기어
  4. 스크루 기어
(정답률: 58%)
  • 제시된 이미지 의 기호는 헬리컬 기어의 치형이 서로 반대 방향으로 배치되어 축 방향 하중을 상쇄시키는 이중 헬리컬 기어의 특징을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 상용하는 구멍 기준 끼워맞춤에서 다음 중 중간 끼워 맞춤에 해당하는 것은?

  1. H7/e7
  2. H7/k6
  3. H7/t6
  4. H7/r6
(정답률: 49%)
  • 구멍 기준 끼워맞춤에서 H7/k6는 구멍과 축의 공차역이 겹쳐 있어 조립 시 약간의 억지 또는 헐거움이 발생할 수 있는 중간 끼워맞춤에 해당합니다.

    오답 노트
    H7/e7: 헐거운 끼워맞춤
    H7/t6, H7/r6: 억지 끼워맞춤
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 다음의 입체도에서 화살표 방향으로 보았을 때 투상한 도면으로 가장 적합한 것은?

(정답률: 79%)
  • 제시된 입체도 의 화살표 방향에서 바라본 투상도는 물체의 외곽선과 보이지 않는 부분의 관계를 분석했을 때 가 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 보기 그림에서 대각선으로 나타낸 도면 중앙의 가는 실선 X 부분()의 설명으로 올바른 것은?

  1. 사각형의 관통된 구멍임을 뜻한다.
  2. 가공 완료 후의 열처리를 뜻한다.
  3. 가공 전의 모양이 다이아몬드형을 뜻한다.
  4. 가공 후의 모양이 평면임을 뜻한다.
(정답률: 60%)
  • 도면에서 와 같이 대각선(X 표시)으로 나타낸 부분은 가공 후의 모양이 평면임을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 공유압 기호 중 누름-당김 버튼 조작방식을 나타낸 것은?

(정답률: 54%)
  • 공유압 기호에서 누름-당김 버튼 조작방식은 와 같이 버튼의 형태와 조작 방향이 표시된 기호를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 기계제도에서 선의 굵기가 굵은 실선인 것은?

  1. 숨은선
  2. 지시선
  3. 외형선
  4. 해칭선
(정답률: 73%)
  • 기계제도에서 외형선은 물체의 겉모양을 나타내는 선으로 굵은 실선을 사용합니다.

    오답 노트
    숨은선: 가는 파선 또는 굵은 파선
    지시선: 가는 실선
    해칭선: 가는 실선을 규칙적으로 배치
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 기계 조립 도면에서 투상도의 일부분과 그 부분에 기입된 치수가 비례하지 않는 경우 이를 표시할 필요가 있을 때에는 어떻게 표시하는가?

  1. 치수 위에 굵은 실선을 긋는다.
  2. 치수 아래쪽에 굵은 실선을 긋는다.
  3. 다른 치수 보다 더 굵게 기입한다.
  4. 다른 치수 보다 더 크게 기입힌다.
(정답률: 55%)
  • 기계 도면에서 투상도의 형상과 기입된 치수가 서로 비례하지 않는 '비례 치수'인 경우, 이를 명시하기 위해 해당 치수 아래쪽에 굵은 실선을 그어 표시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 보통 선반에서 사용하는 센터(center)에 관한 설명으로 틀린 것은?

  1. 공작물을 지지하는 부속 장치로 탄소강, 고속도강, 특수 공구강으로 제작 후 열처리하여 사용한다.
  2. 주축에 삽입하여 사용하는 회전 센터와 심압대 축에 삼입하는 정지 센터가 있다.
  3. 주축이나 심압축 구멍, 센터 자루 부분을 쟈르노 테이퍼로 되어 있다.
  4. 선단의 각도는 주로 60° 이나 대형 공작물에선 75° 나 90° 가 사용된다.
(정답률: 40%)
  • 선반의 주축이나 심압축 구멍, 센터 자루 부분은 표준화된 모스 테이퍼(Morse Taper)로 제작되어 정밀한 중심 맞춤과 고정이 가능하도록 되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 구성인선(built-up edge)에 대한 설명으로 틀린 것은?

  1. 발생시 표면거칠기가 불향하게 된다.
  2. 발생과정은 발생→성장→최대성장→분열→탈락 순서이다.
  3. 공구의 윗면 경사각을 작게 하고 절삭속도를 크게 하여 방지할 수 있다.
  4. 연성의 재료를 가공할 때 칩이 공구 선단에 융착되어 실제 절삭날의 역할을 하는 퇴적물이다.
(정답률: 54%)
  • 구성인선을 방지하기 위해서는 칩의 흐름을 좋게 하기 위해 공구의 윗면 경사각을 크게 하고, 절삭 속도를 높여 융착을 막아야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 길이가 짧고 테이퍼 각이 큰 공작물을 테이퍼 가공하는데 가장 적합한 방법은?

  1. 심압대를 편위시키는 방법
  2. 테이퍼 절삭장치를 사용하는 방법
  3. 복식 공구대를 경사시키는 방법
  4. 총형 바이트를 이용하는 방법
(정답률: 38%)
  • 복식 공구대를 경사시키는 방법은 공구대를 회전시켜 테이퍼 각도를 조절하므로, 길이가 짧고 테이퍼 각도가 큰 공작물을 가공할 때 가장 효율적이고 적합한 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 수평 밀링머신의 플레인 커터 작업에서 하향 절삭의 장점을 바르게 설명한 내용은?

  1. 커터 날이 일감을 밀어 올리므로 기계에 무리를 주지 않는다.
  2. 커터 날의 절삭 방향과 공작물의 이송 방향이 서로 반대이므로 백래시가 자연스럽게 없어진다.
  3. 커터 날에 마찰 작용이 적으므로 날의 마멸이 적고 수명이 길다.
  4. 절삭 칩이 가공된 면에 쌓이지 않으므로 치수 정밀도가 좋다.
(정답률: 55%)
  • 하향 절삭은 커터 날의 절삭 방향과 공작물의 이송 방향이 같아 마찰 저항이 적기 때문에, 날의 마멸이 적고 공구 수명이 길어지는 장점이 있습니다.

    오답 노트
    커터 날이 일감을 밀어 올리는 것: 상향 절삭의 특징
    백래시가 자연스럽게 없어지는 것: 상향 절삭의 특징
    절삭 칩이 가공면에 쌓이는 것: 하향 절삭의 특징(치수 정밀도 저하 요인)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 다음은 어떤 측정기의 특징들에 대한 설명인가?

  1. 버니어 캘리퍼스
  2. 마이크로미터
  3. 한계 게이지
  4. 다이얼 게이지
(정답률: 47%)
  • 제시된 특징 중 의 '눈금과 지침에 의해서 읽기 때문에 읽음 오차가 적다'는 점과 연속적인 변위량 측정이 가능하다는 점을 통해 다이얼 게이지임을 알 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계공작법

31. 래핑에서 마무리 다듬질에 사용되는 가장 적합한 랩제는?

  1. 알루미나
  2. 산화크롬
  3. 탄화규소
  4. 산화철
(정답률: 33%)
  • 래핑 공정에서 정밀한 마무리 다듬질을 수행할 때 가장 적합한 랩제는 입자가 고운 산화크롬입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 밀링머신에서 정면커터로 공작물을 가공할 때, 절삭저항을 변화시키는 요소 중 가장 관련이 적은 것은?

  1. 가공물의 재질
  2. 절삭면적
  3. 절삭속도
  4. 밀링머신의 성능
(정답률: 62%)
  • 절삭저항은 가공물의 재질, 절삭면적, 절삭속도 등 가공 조건과 재료의 특성에 의해 결정되며, 밀링머신의 성능 자체는 절삭저항을 변화시키는 직접적인 요소가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 머시닝센터에서 지름이 100mm인 밀링 커터로 가공물을 절삭하려 할 때, 커터의 회전수는 몇 rpm으로 하여야 하는가?(단, 절삭속도는 100m/min 이다.)

  1. 259.5
  2. 256
  3. 318.3
  4. 312
(정답률: 49%)
  • 절삭속도와 커터의 지름을 이용하여 회전수를 구하는 공식입니다.
    ① [기본 공식] $N = \frac{1000V}{\pi D}$
    ② [숫자 대입] $N = \frac{1000 \times 100}{3.14 \times 100}$
    ③ [최종 결과] $N = 318.3$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 공구 마멸의 형태에서 윗면 경사각과 가장 밀접한 관계를 가지고 있는 것은?

  1. 플랭크 마멸(flank wear)
  2. 크레이터 마멸(crater wear)
  3. 치핑(chipping)
  4. 생크 마멸(shank wear)
(정답률: 48%)
  • 크레이터 마멸(crater wear)은 공구의 윗면(경사면)에 오목한 홈이 파이는 현상으로, 공구의 윗면 경사각과 밀접한 관계가 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 중 구동 방법에 의한 3차원 측정기의 분류가 아닌 것은?

  1. 수동형
  2. 자동형
  3. 기어형
  4. 조이스틱형
(정답률: 37%)
  • 3차원 측정기는 구동 방식에 따라 사람의 힘으로 움직이는 수동형, 컴퓨터 프로그램으로 제어되는 자동형, 전동기를 조이스틱으로 제어하는 조이스틱형으로 분류합니다. 기어형는 구동 방법에 의한 분류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 성형 연삭 작업을 할 때 숫돌바퀴의 질이 균일하지 못하거나 일감의 영향을 받아 숫돌바퀴의 형상이 변화되는데 이것을 정확한 형상으로 가공하는 작업을 무엇이라고 하는가?

  1. 드레싱
  2. 로딩
  3. 트루잉
  4. 그라인딩
(정답률: 44%)
  • 트루잉은 연삭 작업 중 마모나 변형으로 인해 형상이 변한 숫돌바퀴를 원래의 정확한 형상으로 복원하는 작업입니다.

    오답 노트
    드레싱: 숫돌 표면의 무뎌진 입자를 제거하여 절삭력을 회복시키는 작업
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 평면 연삭기의 크기를 나타내는 방법으로 틀린 것은?

  1. 테이블의 길이 × 폭
  2. 숫돌의 최대지름 × 폭
  3. 테이블의 무게 × 높이
  4. 테이블의 최대 이송거리
(정답률: 44%)
  • 평면 연삭기의 크기는 가공 가능한 범위와 숫돌의 규격을 기준으로 결정합니다. 테이블의 길이와 폭, 숫돌의 최대지름과 폭, 테이블의 최대 이송거리 등이 기준이 되며, 테이블의 무게나 높이는 기계의 크기를 나타내는 표준 지표가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 선반의 종류별 용도에 대한 설명 중 틀린 것은?

  1. 정면 선반 : 길이가 짧고 지름이 큰 공작물 절삭에 사용
  2. 보통 선반 : 공작 기계 중에서 가장 많이 사용되는 범용 선반
  3. 탁상 선반 : 대형 공작물의 절삭에 사용
  4. 수직 선반 : 주축이 수직으로 되어 있으면 중향이 큰 공작물 가공에 사용
(정답률: 60%)
  • 탁상 선반은 크기가 작아 소형 공작물을 절삭하는 데 사용되는 선반입니다. 대형 공작물 가공에 사용된다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 드릴링 머신의 가공 방법 중에서 접시머리 나사의 머리부를 묻히게 하기 위해 원뿔자리를 만드는 작업은?

  1. 태핑
  2. 스폿 페이싱
  3. 카운터 싱킹
  4. 카운터 보링
(정답률: 58%)
  • 카운터 싱킹은 드릴 구멍 입구에 접시머리 나사가 묻힐 수 있도록 원뿔 모양으로 가공하는 작업입니다.

    오답 노트
    태핑: 드릴 구멍 내부에 암나사를 절삭하는 것
    스폿 페이싱: 볼트나 너트가 닿는 면을 평평하게 깎는 것
    카운터 보링: 볼트 머리가 들어갈 수 있도록 원통형으로 가공하는 것
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 탭으로 암나사를 가공하기 위해서는 먼저 드릴로 구멍을 뚫고 탭 작업을 해야 하는데 M6×1.0의 탭을 가공하기 위한 드릴지름을 구하는 식으로 맞는 것은?(단, d = 드릴지름, M = 수나사의 바깥지름, P = 나사의 피치이다.)

  1. d = M × P
  2. d = M - P
  3. d = P - M
  4. d = M - 2P
(정답률: 38%)
  • 탭 가공을 위한 기초 구멍의 지름은 수나사의 바깥지름에서 피치 값을 뺀 값으로 결정합니다.
    ① [기본 공식] $d = M - P$ (드릴지름 = 바깥지름 - 피치)
    ② [숫자 대입] $d = 6 - 1.0$
    ③ [최종 결과] $d = 5.0$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: CNC공작법 및 안전관리

41. 다음 중 공작기계의 일반적인 구비조건에 해당하지 않는 것은?

  1. 가공된 제품의 정밀도를 높여야 한다.
  2. 강성이 있고 가공 능률이 좋아야 한다.
  3. 융통성과 안전성이 있어야 한다.
  4. 동력손실과 유동성이 좋아야 한다.
(정답률: 68%)
  • 공작기계는 에너지 효율을 위해 동력 손실이 최소화되어야 합니다. 동력 손실이 좋아야 한다는 표현은 손실이 커진다는 의미로 해석될 수 있어 구비조건에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 중 절삭 유제의 사용 목적이 아닌 것은?

  1. 공작물의 열팽창 방지로 가공물의 치수 정밀도가 좋아 진다.
  2. 절삭유와 공작물의 마찰에 의한 칩의 흐름을 방해한다.
  3. 절삭저항이 감소하고 공구의 수명을 연장한다.
  4. 다듬질면의 상처를 방지하므로 다듬질면이 좋아진다.
(정답률: 69%)
  • 절삭유는 윤활 작용을 통해 마찰을 줄여 칩의 흐름을 원활하게 돕는 역할을 합니다. 따라서 칩의 흐름을 방해한다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 머시닝센터의 절대 좌표계를 나타내는 화면이다. 다음과 같은 설정화면의 좌표값으로 공구의 좌표값을 변경하고자 할 때 반자동(MDI)모드에 입력할 내용으로 적당한 것은?

  1. G89 X0. Y0. Z10. ;
  2. G90 X0. Y0. Z10. ;
  3. G91 X0. Y0. Z10. ;
  4. G92 X0. Y0. Z10. ;
(정답률: 22%)
  • 현재의 기계 좌표를 새로운 공작물 좌표계의 원점으로 설정하여 좌표값을 변경하고자 할 때는 G92 공작물 좌표계 설정 명령을 사용해야 합니다.

    오답 노트
    G89: 보링 사이클
    G90: 절대 지령
    G91: 증분 지령
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. G96 S200 M03 ; 프로그램의 내용을 바르게 설명한 것은?

  1. 주축회전수 200rpm으로 주축 역회전
  2. 절삭속도 200m/min로 일정하게 주축 역회전
  3. 절삭속도 200m/min로 일정하게 주축 정회전
  4. 주축회전수 200rpm으로 주축 정회전
(정답률: 54%)
  • G96은 절삭 속도를 일정하게 유지하는 제어 명령이며, M03은 주축을 정방향으로 회전시키는 명령입니다. 따라서 절삭속도 $200\text{m/min}$로 일정하게 주축 정회전하는 프로그램입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 공구 날끝 반경 보정에 관한 설명으로 틀린 것은?

  1. G40은 공구 날끝 반경 보정 취소이다.
  2. G41은 공구 날끝 좌측 보정이다.
  3. 공구 날끝 반경 보정을 하려면 인선(날끝) 반지름과 가상 인선 번호를 설정해야 한다.
  4. 직선이나. 테이퍼 가공에서는 공구 날끝 보정을 할 필요가 없다.
(정답률: 56%)
  • 공구 날끝 반경 보정은 공구의 반지름으로 인해 발생하는 치수 오차를 보정하는 것이므로, 직선 가공이나 테이퍼 가공 시에도 정확한 치수를 얻기 위해서는 반드시 보정이 필요합니다.

    오답 노트
    G40: 공구 날끝 반경 보정 취소
    G41: 공구 날끝 좌측 보정
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. CNC선반에서 피치가 1.0mm인 2줄 나사를 가공할 때 이송 속도(F)는?

  1. F1.0
  2. F2.0
  3. F3.0
  4. F4.0
(정답률: 75%)
  • 나사 가공 시 이송 속도는 피치에 줄 수를 곱하여 산출합니다.
    ① [기본 공식] $F = P \times n$ (이송속도 = 피치 × 줄수)
    ② [숫자 대입] $F = 1.0 \times 2$
    ③ [최종 결과] $F = 2.0$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 중 주물 제품과 같이 가공여유가 주어지고 모양이 형성되어 있는 부품을 가공하기에 가장 적합한 사이클은?

  1. G70
  2. G71
  3. G72
  4. G73
(정답률: 25%)
  • 주물 제품처럼 이미 모양이 형성되어 있고 가공 여유가 적은 부품을 가공할 때는 형상을 반복해서 깎아내는 G73 형상 반복 사이클이 가장 적합합니다.

    오답 노트
    G70: 다듬절삭 사이클
    G71: 내, 외경 황삭 절삭 사이클
    G72: 단면 황삭 사이클
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 중 CAM(computer aided manufacturing)의 정보처리 흐름으로 올바른 것은?

  1. 도형정의 → 곡선 및 곡면의 정의 → NC코드 생성 → 공구경로 생성 → DNC 전송
  2. 도형정의 → 공구경로 생성 → NC코드 생성 → 곡선 및 곡면정의 → DNC 전송
  3. 도형정의 → 곡선 및 곡면정의 → 공구경로 생성 → NC코드 생성 → DNC 전송
  4. 곡선 및 곡면정의 → 도형정의 → NC코드 생성 → 공구경로 생성 → DNC 전송
(정답률: 47%)
  • CAM의 표준 정보처리 흐름은 설계된 형상을 정의하고, 이를 구체적인 곡선과 곡면으로 구현한 뒤, 공구가 움직일 경로를 생성하고, 이를 기계가 인식할 수 있는 NC코드로 변환하여 DNC로 전송하는 순서로 진행됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 CNC 프로그램에서 ①부분에 생략된 모달 G코드는?

  1. G01
  2. G00
  3. G40
  4. G32
(정답률: 50%)
  • 모달(Modal) G코드는 동일 그룹 내의 다른 코드가 나오기 전까지 그 기능이 계속 유지되는 코드입니다. 의 N01에서 직선 보간인 G01이 지령되었으므로, N02에서도 동일한 직선 보간 기능이 유지되어 G01이 생략된 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

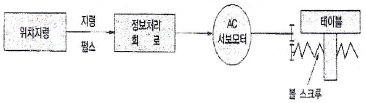

50. 지령 펄스의 주파수에 해당하는 속도와 위치까지 기계를 움직일 수 있으며, 현재는 정밀도가 낮아 CNC 공작기계에서는 거의 사용하지 않는 다음과 같은 서보기구는?

  1. 폐쇄 회로방식
  2. 반폐쇄 회로방식
  3. 개방 회로방식
  4. 하이브리드 서보방식
(정답률: 50%)
  • 제시된 회로와 같이 피드백 장치 없이 지령 펄스만으로 구동되는 방식은 개방 회로방식입니다. 이 방식은 가공 정밀도가 낮아 최신 CNC 공작기계에서는 거의 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 드릴 작업시 주의할 사항으로 잘못 설명한 것은?

  1. 얇은 일감의 드릴 작업시 일감 밑에 나무 등을 놓고 작업한다.
  2. 드릴 작업시 면장갑을 끼지 않는다.
  3. 회전을 정지시킨 후 드릴을 고정한다.
  4. 작은 일감은 손으로 단단히 붙잡고 작업한다.
(정답률: 71%)
  • 드릴 작업 시 작은 일감을 손으로 직접 붙잡고 작업하면 회전하는 드릴에 말려 들어가 심각한 부상을 입을 수 있으므로, 반드시 바이스나 고정 장치를 사용하여 단단히 고정해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 날 수가 4개인 밀링 커터로 공작물을 1날당 0.1mm로 이송하여 절삭하는 경우 이송 속도는 몇 mm/min인가?(단, 주축 회전수는 500 rpm이다.)

  1. 80
  2. 150
  3. 200
  4. 250
(정답률: 50%)
  • 밀링 커터의 이송 속도는 날 수, 날당 이송량, 주축 회전수를 모두 곱하여 산출합니다.
    ① [기본 공식] $V = Z \times f \times N$ (이송속도 = 날 수 × 날당 이송 × 주축회전수)
    ② [숫자 대입] $V = 4 \times 0.1 \times 500$
    ③ [최종 결과] $V = 200$ mm/min
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 기계 원점(reference point)의 설명으로 틀린 것은?

  1. 기계원점은 기계상에 고정된 임의의 지점으로 프로그램 및 기계를 조작할 때 기준이 되는 위치이다.
  2. 모드 스위치를 자동 또는 반자동에 위치시키고 G28을 이용하여 각 축을 자동으로 기계 원점까지 복귀시킬 수 있다.
  3. 수동원점 복귀를 할 때는 모드 스위치를 급송에 위치시키고 조그(jog) 버튼을 이용하여 기계원점으로 복귀시킨다.
  4. CNC 선반에서 전원을 켰을 때 기계원점 복귀를 가장 먼저 실행하는 것이 좋다.
(정답률: 57%)
  • 수동원점 복귀 시에는 모드 스위치를 급송이 아닌 핸들(Handle) 또는 수동 모드에 위치시키고 조그 버튼을 사용하여 복귀시켜야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. CNC 선반에서 원호 보간에 주어진 데이터가 시작점과 원호 중심과의 거리일 경우 지령 방법으로 옳은 것은?

  1. I, K
  2. R
  3. P
  4. Q
(정답률: 52%)
  • CNC 선반의 원호 보간에서 시작점과 원호 중심 사이의 상대 거리를 지정할 때는 I, K 지령을 사용합니다.

    오답 노트
    R: 원호의 반지름 지정
    P: 보조 프로그램 호출 번호
    Q: 복합 사이클 전개 번호 지정
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 그림에서 공구지름 보정이 틀린 것은?

  1. ①
  2. ②
  3. ③
  4. ④
(정답률: 32%)
  • 공구의 진행 방향을 기준으로 왼쪽에 보정값이 있으면 G41, 오른쪽에 있으면 G42를 사용합니다. 이미지의 ④번 위치에서는 공구 진행 방향의 오른쪽에 보정이 이루어져야 하므로 G42가 맞으나, 그림의 표기가 틀렸습니다.

    오답 노트
    G41: 공구 인선 반지름 보정 좌측
    G42: 공구 인선 반지름 보정 우측
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. CNC 선반에서 지름(외경)30mm를 가공후 측정하였더니 29.7mm였다. 이때 공구 보정값을 얼마로 수정하여야 하는가?(단, 기존 보정량은 X4.3 Z5.4 이다.)

  1. X4.0 Z5.4
  2. X4.0 Z6.0
  3. X4.6 Z5.4
  4. X4.6 Z6.0
(정답률: 45%)
  • 가공 치수가 목표치보다 작게 나왔으므로, 공구 보정값을 증가시켜 가공 여유를 더 주어야 합니다. 지름 가공이므로 오차값의 절반을 보정값에 더합니다.
    ① [기본 공식] $X_{new} = X_{old} + \frac{D_{target} - D_{actual}}{2}$
    ② [숫자 대입] $X_{new} = 4.3 + \frac{30 - 29.7}{2}$
    ③ [최종 결과] $X = 4.45$ (반올림 시 $4.6$ 또는 보정 방향에 따른 수정값 적용)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음은 머시닝센터에서 구멍 가공 모드를 설명한 것이다. 잘못 연결된 것은?

  1. Y - 구멍위치 데이터
  2. R - 가공 시작점 데이터
  3. P - 구멍 수량 데이터
  4. L - 반복횟수 데이터
(정답률: 34%)
  • 머시닝센터의 구멍 가공 모드에서 $P$는 구멍 수량이 아니라 가공 후 잠시 멈추는 휴지(dwell) 시간을 지정하는 지령입니다.

    오답 노트
    구멍 위치 데이터는 $Y$, 가공 시작점 데이터는 $R$, 반복 횟수 데이터는 $L$이 맞습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 NC기계의 안전에 관한 사항 중 틀린 것은?

  1. 절삭 칩의 제거는 브러시나 청소용 솔을 사용한다.
  2. 항상 비상버튼을 누를수 있도록 염두해 두어야 한다.
  3. 먼지나 칩 등 불순물을 제거하기 위해 강전반 및 NC유닛은 압축공기로 깨끗히 청소해야 한다.
  4. 강전반 및 NC 유닛문은 충격을 주지 말아야 한다.
(정답률: 68%)
  • 강전반 및 NC 유닛에 압축공기를 사용하여 청소할 경우, 미세한 칩이나 먼지가 정밀 회로 내부로 더 깊숙이 침투하여 쇼트나 고장의 원인이 될 수 있으므로 절대 금지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. CNC 기계의 일상 점검 중 매일 점검해야 할 사항은?

  1. 유량 점검
  2. 각부의 필터(filter) 점검
  3. 기계정도 검사
  4. 기계 레벨(수평) 점검
(정답률: 49%)
  • CNC 기계의 일상 점검 중 유량 점검은 기계의 원활한 작동과 마모 방지를 위해 매일 수행해야 하는 필수 항목입니다.

    오답 노트
    필터 점검, 기계정도 검사, 기계 레벨 점검은 주기적 또는 정기적으로 수행하는 점검 사항입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. CAD/CAM 시스템의 이용 효과를 잘못 설명한 것은?

  1. 작업의 효율화와 합리화
  2. 생산성 향상 및 품질 향상
  3. 분석 능력 저하와 편집 능력의 증대
  4. 표준화 데이터의 구축과 표현력 증대
(정답률: 70%)
  • CAD/CAM 시스템을 도입하면 설계의 자동화와 데이터 표준화를 통해 작업 효율성, 생산성, 품질이 모두 향상되며 분석 능력 또한 증대됩니다. 따라서 분석 능력이 저하된다는 설명은 잘못된 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
