컴퓨터응용밀링기능사 필기 기출문제복원 (2012-10-20)

컴퓨터응용밀링기능사
(2012-10-20 기출문제)

목록

1과목: 기계재료 및 요소

1. 일반적인 풀림 방법의종류에 해당되지 않는 것은?

  1. 완전 풀림
  2. 응력 제거 풀림
  3. 수지상 풀림
  4. 구상화 풀림
(정답률: 55%)
  • 수지상 풀림은 일반적인 풀림 방법의 종류에 해당되지 않는다. 이는 수지상이라는 특수한 상태에서 발생하는 풀림으로, 고분자 물질이 수지상으로 변화하여 분자 간 거리가 멀어지고 분자의 용해도가 감소하는 현상이다. 이러한 수지상 풀림은 일반적으로 고분자 물질의 녹는 점을 낮추는 효과를 가지며, 이를 이용하여 다양한 산업 분야에서 활용되고 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 보통 주철(회주철)의 성분 중 탄소(C) 다음으로 함유하고 있는 원소로 주철조직에 가장 많은 영향을 주는 것은?

  1. 황
  2. 규소
  3. 망간
  4. 인
(정답률: 54%)
  • 규소는 주철의 결정화를 촉진시켜 주철의 경도와 내식성을 향상시키는 역할을 합니다. 또한, 주철의 녹음점을 높여서 고온에서도 안정적인 성질을 가지게 만들어줍니다. 따라서, 규소는 주철의 기계적 성질과 내식성을 향상시키는 중요한 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 심랭처리(subzero cooling treatment)를 하는 주목적은?

  1. 시효에 의한 치수 변화를 방지한다.
  2. 조직을 안정하게 하여 취성을 높인다.
  3. 마르텐사이트를 오스테나이트화하여 경도를 높인다.
  4. 오스테나이트를 잔류하도록 한다.
(정답률: 42%)
  • 심랭처리는 시효에 의한 치수 변화를 방지하기 위해 하는 것입니다. 시효에 의해 금속이 변형되는 것을 방지하여 제품의 정확한 치수를 유지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 7:3황동에 대한 설명으로 맞는 것은?

  1. 구리 70%, 주석 30%의 합금이다.
  2. 구리 70%, 아연 30%의 합금이다.
  3. 구리 70%, 니켈 30%의 합금이다.
  4. 구리 70%, 규소 30%의 합금이다.
(정답률: 77%)
  • 정답은 "구리 70%, 아연 30%의 합금이다."입니다. 7:3 황동은 구리와 아연을 합금한 것으로, 구리가 70%, 아연이 30%의 비율로 함유되어 있습니다. 이는 황동의 높은 내식성과 내식성을 향상시키기 위해 사용되는 비율입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 주철은 고온에서 가열과 냉각을 반복하면 부피가 불고 변형이나 균열이 일어나 주철의 강도나 수명을 저하시키게 되는데 이러한 현상을 무엇이라하는가?

  1. 주철의 자연 시효
  2. 주철의 자기 풀림
  3. 주철의 성장
  4. 주철의 시효 경화
(정답률: 50%)
  • 주철의 성장은 고온에서 가열과 냉각을 반복하면 주철의 결정 구조가 성장하면서 부피가 불어나고 변형이나 균열이 일어나게 되는 현상을 말합니다. 이는 주철의 강도나 수명을 저하시키는 원인이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 전기저항체, 밸브, 콕크, 광학기계 부품 등에 사용되는 7:3 황동에 7~30% Ni를 첨가하여 Ag 대용으로 쓰이는 것은?

  1. 케멜합금
  2. 양은 또는 양백
  3. 델타메탈
  4. 애드미럴티 황동
(정답률: 48%)
  • 정답은 "양은 또는 양백"입니다. 이는 7:3 황동에 첨가된 7~30% Ni가 은과 비슷한 색상을 가지기 때문입니다. 따라서 은의 대체재로 사용될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 중 고강도 Al합금으로 Al-Cu-Mg-Mn의 합금은?

  1. 두랄루민
  2. 라우탈
  3. 실루민
  4. Y합금
(정답률: 75%)
  • 두랄루민은 Al-Cu-Mg-Mn 합금으로, 고강도 Al합금 중 하나입니다. 이 합금은 강도와 경도가 높고, 내식성과 용접성이 우수하여 항공기, 자동차, 선박 등 다양한 산업에서 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 나사의 리드가 피치의 2배이면 몇 줄 나사인가?

  1. 1줄 나사
  2. 2줄 나사
  3. 3줄 나사
  4. 4줄 나사
(정답률: 79%)
  • 리드와 피치는 나사의 기본적인 크기를 나타내는 단위입니다. 리드는 나사의 한 번 회전 시 나사가 나아가는 거리를 말하며, 피치는 나사의 한 번 회전 시 나사가 회전하는 각도를 말합니다.

    만약 리드가 피치의 2배라면, 한 번 회전 시 나사가 나아가는 거리가 회전하는 각도의 2배가 되므로, 나사가 2줄인 것입니다. 즉, 나사의 간격이 더 넓어져서 2줄의 나사가 필요하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 레이디얼 엔드 저널 베어링에서 저널의 지름이 d(㎜)이고 레이디얼 하중이 W(N)일 때. 저널의 깊이 ℓ(㎜)를 구하는 식으로 옳은 것은?(단, 베어링 압력은 p(N/㎟)이다.)

(정답률: 38%)
  • 정답은 ""입니다.

    레이디얼 엔드 저널 베어링에서 베어링 압력은 다음과 같이 구할 수 있습니다.

    p = frac{W}{pi d cdot ell}

    여기서, 베어링 압력 p는 N/㎟, 레이디얼 하중 W는 N, 저널의 지름 d는 ㎜, 저널의 깊이 ℓ은 ㎜입니다.

    이를 정리하면,

    ell = frac{W}{pi d cdot p}

    위 식에서 저널의 지름 d와 베어링 압력 p는 상수이므로, 레이디얼 하중 W에 반비례하는 저널의 깊이 ℓ을 구할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 스프링 상수 6 N/㎜인 코일 스프링에서 30N의 하중을 걸면 처짐은 몇 ㎜인가?

  1. 3
  2. 4
  3. 5
  4. 6
(정답률: 83%)
  • 스프링 상수 k는 F = kx에서 x = F/k로 구할 수 있습니다. 따라서 이 문제에서는 x = 30N / 6 N/㎜ = 5㎜가 됩니다. 따라서 정답은 "5"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 동력전달용 기계요소 중 간접전동요소가 아닌 것은?

  1. 체인
  2. 로프
  3. 벨트
  4. 기어
(정답률: 66%)
  • 기어는 간접적으로 동력을 전달하는 것이 아니라 직접적으로 동력을 전달하는 요소입니다. 따라서 간접전동요소가 아닙니다. 체인, 로프, 벨트는 모두 간접적으로 동력을 전달하는 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 체결용 요소 중 볼나사(ball screw)의 장점을 설명한 것 중 올바르지 않는 것은?

  1. 나사의 효율이 좋다.
  2. 백래시를 작게할 수 있다.
  3. 먼지에 의한 마모가 적다.
  4. 자동 체결용으로 좋다.
(정답률: 52%)
  • 자동 체결용으로 좋다는 것은 올바르지 않은 설명입니다. 볼나사는 정밀한 위치 제어가 필요한 곳에서 사용되며, 자동 체결용으로는 적합하지 않습니다. 이유는 체결 작업에서는 일반적으로 고속으로 움직이는 것이 필요하며, 이에 따라 볼나사의 높은 정밀도와 저속으로 인한 효율 저하가 문제가 될 수 있기 때문입니다. 따라서 자동 체결용으로는 일반적으로 고속 및 고정밀도를 요구하는 리니어 모터나 공압 실린더 등이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 테이퍼 축에 회전체를 결합하기에 가장 적당한 키는?

  1. 접선키
  2. 반달키
  3. 스플라인키
  4. 납작키
(정답률: 43%)
  • 테이퍼 축과 회전체를 결합할 때는 키(Key)를 사용합니다. 이때 가장 적합한 키는 반달키입니다. 이유는 다음과 같습니다.

    1. 안정성: 반달키는 테이퍼 축과 회전체 사이에 강력한 연결력을 제공합니다. 이는 회전체가 테이퍼 축에서 미끄러지는 것을 방지하고 안정성을 높여줍니다.

    2. 정렬성: 반달키는 테이퍼 축과 회전체를 정확하게 정렬시켜줍니다. 이는 회전체가 테이퍼 축의 중심에 정확하게 위치하도록 보장하며, 회전체의 균형을 유지하는 데 도움을 줍니다.

    3. 강도: 반달키는 강한 재질로 만들어져 있어서, 높은 강도와 내구성을 제공합니다. 이는 회전체가 높은 속도나 하중에도 견딜 수 있도록 보장합니다.

    따라서, 테이퍼 축과 회전체를 결합할 때는 반달키가 가장 적합한 선택입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 너트의 풀림방지를 위해 주로 사용하는 핀은?

  1. 테이퍼핀
  2. 스프링핀
  3. 평행핀
  4. 분할핀
(정답률: 68%)
  • 분할핀은 너트의 풀림방지를 위해 사용되는 핀 중에서 가장 효과적인 핀입니다. 이는 분할핀이 너트와 볼트 사이의 간격을 채우고, 너트가 풀리는 것을 방지하기 때문입니다. 또한 분할핀은 너트를 고정시키는 역할을 하면서도, 볼트를 쉽게 분리할 수 있도록 해줍니다. 따라서 분할핀은 너트의 풀림방지와 볼트의 분리를 용이하게 해주는 효과적인 핀입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 너클 핀 이음에서 축에 발생하는 인장력이 120kN이고, 두축을 연결한 너클 핀의 허용전단응력이 100N/mm2이라고 할 때 핀의 지름은 약 몇 mm인가?

  1. 17.6mm
  2. 23.6mm
  3. 27.6mm
  4. 33.6mm
(정답률: 33%)
  • 너클 핀의 인장력은 다음과 같이 계산할 수 있습니다.

    F = π/4 × d2 × σallow
    120,000 = π/4 × d2 × 100
    d2 = 120,000 / (π/4 × 100)
    d2 = 1200
    d = √1200
    d ≈ 34.64mm

    하지만, 너클 핀은 원형 단면이 아니므로 최대 전단응력이 허용전단응력을 초과할 수 있습니다. 따라서, 너클 핀의 지름은 허용전단응력을 고려하여 다시 계산해야 합니다.

    최대 전단응력은 다음과 같이 계산할 수 있습니다.

    τmax = 16F/πd3
    τmax = 16 × 120,000 / (π × 34.643)
    τmax ≈ 92.5 N/mm2

    허용전단응력보다 작아야 하므로, 다음과 같은 부등식이 성립해야 합니다.

    τmax ≤ σallow
    92.5 ≤ 100

    따라서, 너클 핀의 지름은 약 27.6mm입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도(절삭부분)

16. 그림과 같은 정면도와 평면도에 가장 알맞은 우측면도는?

(정답률: 50%)
  • 정면도와 평면도를 보면, 물체의 높이와 너비가 나타나 있습니다. 우측면도에서는 물체의 깊이가 나타나야 하므로, "" 가 가장 알맞은 우측면도입니다. 이 그림에서는 물체의 깊이가 정면도와 평면도에서는 나타나지 않았기 때문에, 우측면도에서 깊이를 나타내는 것이 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 대칭도를 나타내는 기호는 어느 것인가?

(정답률: 67%)
  • 대칭도를 나타내는 기호는 "" 입니다. 이유는 이 기호는 좌우 대칭이며, 좌우 대칭은 대칭도를 나타내는 가장 일반적인 형태이기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 구름베어링의 안지름이 140mm 일 때, 구름베어링의 호칭번호에서 안지름 번호로 가장 적합한 것은?

  1. 14
  2. 28
  3. 70
  4. 140
(정답률: 67%)
  • 구름베어링의 호칭번호는 안지름의 1/10을 반올림한 값으로 결정됩니다. 따라서 안지름이 140mm인 경우, 호칭번호는 14의 1/10인 14.0이 아닌 14.5로 반올림됩니다. 이에 따라 가장 적합한 안지름 번호는 호칭번호가 28인 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 선형치수에 대한 공차 적용시 그 표기방법이 잘못된 것은?

(정답률: 33%)
  • 정답은 ""입니다.

    선형치수에서 공차를 적용할 때는 일반항의 형태를 이용하여 표기합니다. 일반항은 첫째 항과 공차를 이용하여 나타내는데, ""의 경우 일반항이 ""로 잘못 표기되어 있습니다.

    일반항의 형태는 ""와 같이 표기해야 합니다. 첫째 항과 공차를 이용하여 일반항을 구하는 방법을 알고 있어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 불규칙한 파형의 가는 실선 또는 지그재그 선을 사용하는 것은?

  1. 파단선
  2. 절단선
  3. 해칭선
  4. 수준면선
(정답률: 66%)
  • 파단선은 불규칙한 파형의 가는 실선 또는 지그재그 선으로, 물체의 표면을 자르거나 분할하는 용도로 사용됩니다. 따라서 "절단선"은 물체를 자르는 용도로 사용되는 직선이나 곡선을 의미하는 용어이며, "해칭선"은 그림이나 도면에서 물체의 표면을 그리는 데 사용되는 선을 의미합니다. "수준면선"은 지형도에서 같은 고도면을 나타내는 등고선을 의미하는 용어입니다. 따라서 이 중에서 파단선이 가장 적절한 답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 바퀴의 암, 리브 등을 단면할 때 가장 적합한 단면도로 그림과 같은 단면도의 명칭은?

  1. 부분 단면도
  2. 한쪽 단면도
  3. 회전도시 단면도
  4. 계단 단면도
(정답률: 71%)
  • 이 그림은 바퀴의 암과 리브를 회전축을 중심으로 회전시킨 모습을 보여주고 있습니다. 따라서 이를 회전도시 단면도라고 부릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 표면의 결 도시기호 중 주로 호닝 가공에 의해 나타나는 모양으로 가공에 의한 컷의 줄무늬 방향이 기호를 기입한 그림의 투영면에 비스듬하게 2방향으로 교차하는 것은?

(정답률: 68%)
  • 답은 "" 입니다. 이유는 호닝 가공 시에는 회전하는 컷터가 표면을 가로질러 가공하면서 줄무늬 모양의 결이 생기기 때문입니다. 이러한 가공 방향이 기호를 기입한 그림의 투영면에 비스듬하게 2방향으로 교차하는 것이 "" 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 나사를 그릴 때 가려서 보이지 않는 나사부를 표시하는 선의 종류는?

  1. 가는 파선
  2. 가는 2점 쇄선
  3. 가는 1점 쇄선
  4. 굵은 1점 쇄선
(정답률: 45%)
  • 가는 파선은 가려서 보이지 않는 부분을 나타내는 선으로, 나사를 그릴 때 나사의 굵기와 같은 두께로 그려진 선이다. 이에 비해 가는 2점 쇄선과 가는 1점 쇄선은 일반적으로 부품의 경계를 나타내는 데 사용되며, 굵은 1점 쇄선은 부품의 외곽을 나타내는 데 사용된다. 따라서 가는 파선이 가려서 보이지 않는 나사부를 표시하는 데 가장 적합한 선이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 공ㆍ유압 기기에서 그림과 같은 기호의 동력원의 명칭은?

  1. 유압
  2. 원동기
  3. 공기압
  4. 전기
(정답률: 53%)
  • 그림에서 보이는 기호는 공기압을 나타냅니다. 이는 기계나 장치를 작동시키기 위해 압축된 공기를 이용하는 공기압 기기에서 사용되는 기호입니다. 따라서, 보기 중에서 정답은 "공기압"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 기하학적 허용공차에서 최대실체상태(MMC)에 대한 설명으로 가장 옳은 것은?

  1. 부품의 길이가 가장 짧은 상태
  2. 부품의 길이가 가장 긴 상태
  3. 재료의 형태가 최소 크기인 상태
  4. 재료의 형태가 최대 크기인 상태
(정답률: 58%)
  • MMC는 기하학적 허용공차에서 부품이나 재료의 최대 크기를 의미합니다. 이는 부품이나 재료가 제작될 때, 디자인된 크기보다 약간 더 크게 제작되어야 하는 것을 의미합니다. 이는 부품이나 재료가 사용되는 환경에서 발생할 수 있는 변형, 마모, 부식 등의 영향을 고려하여 제작되기 때문입니다. 따라서, "재료의 형태가 최대 크기인 상태"가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 디스크(disk) 형상으로 원주면에 절삭날이 있어 공작물의 좁은 홈이나 절단가공에 사용되는 밀링 커터는?

  1. 정면 밀링 커터
  2. 메탈 슬리팅 소
  3. 엔드밀
  4. 평면 밀링 커터
(정답률: 50%)
  • 디스크 형상으로 원주면에 절삭날이 있는 밀링 커터는 메탈 슬리팅 소입니다. 이는 공작물의 좁은 홈이나 절단가공에 적합하며, 디스크 형상으로 원주면에 절달날이 있어 회전하면서 공작물을 절단합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 평행 나사 측정 방법이 아닌 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 공구 현미경에 의한 유효 지름 측정
  2. 사인바에 의한 피치 측정
  3. 삼선법에 의한 유효 지름 측정
  4. 나사 마이크로미터에 의한 유효 지름 측정
(정답률: 56%)
  • 사인바는 평행한 두 면의 각도를 측정하는 도구이므로, 평행 나사의 피치 측정에 사용될 수 있습니다. 하지만 공구 현미경, 삼선법, 나사 마이크로미터는 유효 지름 측정에 사용되는 도구이므로, 평행 나사의 피치 측정에는 적합하지 않습니다. 따라서, "사인바에 의한 피치 측정"이 아닌 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 슈퍼 피니싱에 대한 특징 설명으로 틀린 것은

  1. 다듬질 면은 평활하고 평행성이 없다.
  2. 숫돌은 진동을 하면서 왕복 운동을 한다.
  3. 가공에 따른 변질층의 두께가 매우 크다.
  4. 공작물은 전 표면이 균일하고 매끈하게 다음질 된다.
(정답률: 47%)
  • 슈퍼 피니싱은 고속 회전하는 숫돌을 이용하여 공작물의 표면을 다듬는 공정입니다. 이 때 숫돌과 공작물 사이에는 물과 연마제가 사용되며, 숫돌은 진동을 하면서 왕복 운동을 합니다. 이 과정에서 다듬질 면은 평활하고 평행성이 없어지게 됩니다.

    하지만 가공에 따른 변질층의 두께가 매우 크다는 것은 슈퍼 피니싱 과정에서 가공된 표면의 깊이가 매우 깊다는 것을 의미합니다. 이는 공정 시간이 길어지거나 연마제의 압력이 강하게 가해지는 경우에 발생할 수 있습니다. 따라서 슈퍼 피니싱 과정에서는 적절한 압력과 시간을 조절하여 가공된 표면의 깊이를 최소화해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 지름이 다른 여러 종류의 환봉에 중심선을 긋고자 한다 다음 중 가장 적합한 공구는?

  1. 사인바
  2. 직각자
  3. 조절 각도기
  4. 콤비네이션 세트
(정답률: 57%)
  • 여러 종류의 환봉에 중심선을 긋기 위해서는 지름이 다른 환봉에 맞는 다양한 크기의 컴패스와 각도를 측정할 수 있는 도구가 필요합니다. 이러한 요구사항을 모두 충족시키는 공구는 콤비네이션 세트입니다. 콤비네이션 세트는 컴패스, 직각자, 조절 각도기 등 다양한 도구를 한 세트로 제공하여 다양한 작업에 유용하게 사용할 수 있습니다. 따라서 여러 종류의 환봉에 중심선을 긋기 위해서는 콤비네이션 세트가 가장 적합한 공구입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 공작기계의 기본 운동에 속하지 않는 것은?

  1. 절삭 운동
  2. 분사 운동
  3. 이송 운동
  4. 위치조정 운동
(정답률: 77%)
  • 공작기계의 기본 운동은 절삭 운동, 이송 운동, 위치조정 운동입니다. 이들 운동은 모두 공작물을 가공하는 과정에서 필요한 운동으로, 분사 운동은 이에 해당하지 않습니다. 분사 운동은 유체나 가스를 분사하는 운동으로, 공작기계의 기본 운동과는 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계공작법

31. 기어 절삭기로 가공된 기어의 면을 매끄럽고 정밀하게 다음질하는 가공은?

  1. 기어 셰이빙
  2. 호닝
  3. 슬로팅
  4. 브로칭
(정답률: 48%)
  • 기어 셰이빙은 기어의 면을 매끄럽고 정밀하게 다듬는 가공 방법 중 하나입니다. 기어 절삭기로 가공된 기어의 표면은 거칠기 때문에, 이를 더욱 정밀하게 다듬기 위해 기어 셰이빙이 사용됩니다. 기어 셰이빙은 기어의 표면을 고속 회전하는 셰이빙 칼날로 다듬는 과정으로, 정밀한 기어 제조에 필수적인 가공 방법 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 한계 게이지에 속하지 않는 것은?

  1. 플러그 게이지
  2. 터보 게이지
  3. 스냅 게이지
  4. 하이트 게이지
(정답률: 46%)
  • 한계 게이지는 어떤 시스템이나 장치에서 최대치를 나타내는 게이지를 말합니다. 따라서, 다른 보기들은 모두 한계 게이지에 해당하지만, 하이트 게이지는 액체나 가스의 높이를 측정하는 게이지로, 최대치를 나타내는 것이 아니기 때문에 한계 게이지에 속하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 수평 밀링 머신의 플레인 커터 작업에서 하향 절삭과 비교하여 상향 절삭에 대한 설명으로 올바른 것은?

  1. 일감 고정이 불안정하고 떨림이 일어나기 쉽다.
  2. 날의 마멸이 적고 수명이 길다.
  3. 커너 날의 회전 방향과 일감의 진행 방향이 같다.
  4. 가공 표면에 광택은 적으나 표면 거칠기가 좋다.
(정답률: 51%)
  • 상향 절삭은 커터가 일감을 밀어올리면서 가공하는 방식이기 때문에 일감 고정이 불안정하면 커터와 일감 사이에서 떨림이 발생하기 쉽습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 구성인선(built-up edge)에 관한 설명 중 틀린 것은?

  1. 구성인성은 공구각을 변화시키고 가공면의 표면 거칠기를 나쁘게 한다.
  2. 공구와 공작물의 마찰 저항으로 칩의 일부가 단단하게 변질되어 공구에 달라붙어 절삭날과 같은 작용을 한다.
  3. 공구의 윗면 경사각을 크게 하여 방지 한다.
  4. 칩 두께가 얇고 절삭속도가 임계속도 이상으로 높을 때 주로 발생한다.
(정답률: 53%)
  • "칩 두께가 얇고 절삭속도가 임계속도 이상으로 높을 때 주로 발생한다."라는 설명이 틀린 것은 아닙니다.

    구성인선은 공구와 공작물 사이의 마찰로 인해 칩의 일부가 단단하게 변질되어 공구에 달라붙어 절삭날과 같은 작용을 하는 현상입니다. 따라서 "공구와 공작물의 마찰 저항으로 칩의 일부가 단단하게 변질되어 공구에 달라붙어 절삭날과 같은 작용을 한다."라는 설명은 맞습니다.

    그러나 "구성인성은 공구각을 변화시키고 가공면의 표면 거칠기를 나쁘게 한다."라는 설명은 틀린 것입니다. 구성인성은 공구와 공작물 사이의 마찰로 인해 발생하는 현상이므로 공구각이나 가공면의 표면 거칠기와는 직접적인 관련이 없습니다.

    따라서 정답은 "구성인성은 공구각을 변화시키고 가공면의 표면 거칠기를 나쁘게 한다."입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 센트리스 연삭기로 가공하기 가장 적합한 공작물은?

  1. 직경이 불규칙한 공작물
  2. 척에 고정하기 어려운 가늘고 긴 공작물
  3. 단면이 사각형인 공작물
  4. 일반적으로 평면인 공작물
(정답률: 71%)
  • 센트리스 연삭기는 회전하는 작업헤드와 회전하지 않는 작업대를 이용하여 가공하는데, 이 때 작업헤드가 중심축에서 벗어나 회전하므로 척에 고정하기 어려운 가늘고 긴 공작물은 작업헤드와 작업대 사이에 고정하여 가공할 수 있기 때문입니다. 따라서 "척에 고정하기 어려운 가늘고 긴 공작물"이 센트리스 연삭기로 가공하기 가장 적합한 공작물입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 연삭숫돌 입자에 요구되는 요건 중 해당되지 않는 것은?

  1. 공작물에 용이하게 절입할수 있는 경도
  2. 예리한 절삭날을 자생시키는 적당한 파생성
  3. 고온에서 화학적 안정성 및 내마멸성
  4. 인성이 작아 숫돌 입자의 빠른 교환성
(정답률: 58%)
  • 인성이 작아 숫돌 입자의 빠른 교환성은 연삭숫돌 입자에 요구되는 요건 중 해당되지 않는 것입니다. 이는 입자가 부서지거나 마모되어도 빠르게 교체할 수 있어야 하기 때문입니다. 따라서 인성이 작을수록 입자의 교환성이 높아지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 중 원주에 많은 절삭 날(인선)을 가진 공구를 회전 운동시키면서 가공물에서 직선 이송 운동을 시켜 평면을 깍는 작업은?

  1. 선삭
  2. 태핑
  3. 드릴링
  4. 밀링
(정답률: 66%)
  • 밀링은 원주에 많은 절삭 날(인선)을 가진 공구를 회전 운동시키면서 가공물에서 직선 이송 운동을 시켜 평면을 깍는 작업이다. 따라서, 주어진 보기 중에서 밀링이 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 절삭 면적을 식으로 나타낸 것으로 올바른 것은?(단. F : 절삭 면적(㎟), s : 이송(㎜/rev), t : 절삭 깊이(㎜)이다.)

  1. F = s × t
  2. F = s ÷ t
  3. F = s + t
  4. F = s - t
(정답률: 76%)
  • 절삭 면적은 절삭 깊이와 이송 거리에 비례하기 때문에, 이송 거리와 절삭 깊이를 곱해주면 절삭 면적을 구할 수 있습니다. 따라서 올바른 식은 "F = s × t" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 밀링에서 지름 80㎜인 밀링 커터로 가공물을 절삭할 때 이론적인 회전수는 약 몇 rpm인가?(단, 절삭속도는 100mm/min이다.)

  1. 398
  2. 415
  3. 423
  4. 435
(정답률: 50%)
  • 회전수는 다음과 같이 계산할 수 있다.

    회전수 = 절삭속도 / (파이 × 지름)

    여기서 파이는 3.14로 가정한다.

    따라서, 회전수 = 100 / (3.14 × 80) = 0.3978 ≈ 398 (소수점 이하를 버리고 반올림)

    따라서, 정답은 "398"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 선반용 바이트의 주요 각도 중 바이트의 옆면 및 앞면과 가공물과의 마찰을 줄이기 위한 각은?

  1. 경사각
  2. 여유각
  3. 공구각
  4. 절삭각
(정답률: 70%)
  • 선반용 바이트의 주요 각도 중 바이트의 옆면 및 앞면과 가공물과의 마찰을 줄이기 위한 각은 여유각입니다. 여유각은 바이트의 앞면과 가공물의 접촉면 사이에 형성되는 각도로, 이 각도가 크면 바이트와 가공물 사이의 마찰이 감소하여 가공물의 표면 품질을 향상시킬 수 있습니다. 따라서 여유각은 가공품의 정확도와 표면 마감도를 높이는 데 중요한 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: CNC공작법 및 안전관리

41. 선반의 주요 구성 부분이 아닌 것은?

  1. 주축대
  2. 회전 테이블
  3. 심압대
  4. 왕복대
(정답률: 75%)
  • 선반의 주요 구성 부분은 주축대, 심압대, 왕복대입니다. 이들은 모두 선반의 기능을 수행하는 중요한 부품들입니다. 하지만 회전 테이블은 선반의 주요 구성 부분은 아닙니다. 회전 테이블은 선반 위에 물건을 올려놓고 회전시키는데 사용되는 부품으로, 선반의 기능을 수행하는 것은 아니기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 일반적인 절삭공구의 수명 판정 기준이 아닌 것은?

  1. 공작물의 온도가 일정량에 달했을 때
  2. 공구 인선의 마모가 일정량에 달했을때
  3. 완성치수의 변화량이 일정량에 달했을때
  4. 가공면에 광택이 있는 색조 또는 반점이 생길 때
(정답률: 50%)
  • 공작물의 온도가 일정량에 달했을 때는 절삭공구의 수명과는 직접적인 연관성이 없기 때문입니다. 다른 보기들은 모두 절삭공구의 마모나 가공품의 품질 변화와 관련된 기준이지만, 공작물의 온도는 가공과는 무관한 외부 요인으로 인해 변화할 수 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. CNC 선반에서 주축 회전수(rpm)일정제어 G 코드는?

  1. G96
  2. G97
  3. G98
  4. G99
(정답률: 51%)
  • CNC 선반에서 주축 회전수를 일정하게 유지하기 위해서는 G97 코드를 사용합니다. 이 코드는 주축 회전수를 분당 회전수(rpm)로 지정하며, 이 값을 유지하도록 CNC 시스템이 제어합니다. 따라서 G97 코드는 주축 회전수를 일정하게 유지하는 데 필수적인 코드입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 머시닝센터에서 M8 × 1.25 탭 가공시 초기 구멍가공에 필요한 드릴의 직경은 약 몇 ㎜가 적당한가?

  1. 6.5
  2. 6.75
  3. 8
  4. 9.25
(정답률: 64%)
  • M8 × 1.25는 나사 규격을 나타내는 것으로, 8mm의 지름을 가지고 나사 한 칸당 1.25mm의 간격으로 짜여져 있습니다. 따라서 초기 구멍의 직경은 M8의 지름인 8mm보다 약간 작아야 합니다. 일반적으로는 지름의 70~75% 정도인 6.75mm가 적당한 드릴의 직경입니다. 따라서 정답은 "6.75"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 머시닝센터에서 4날 - ø20 엔드밀을 사용하여 절삭속도 80 m/min, 공구의 날당 이송량 0.05㎜/tooth로 SM25C를 가공할 때 이송속도는 약 몇 ㎜/min인가?

  1. 255
  2. 265
  3. 275
  4. 285
(정답률: 32%)
  • 이송속도 = 절삭속도 ÷ (공구의 날당 이송량 × 치수)

    SM25C의 경우 치수는 20mm이므로,

    이송속도 = 80 ÷ (0.05 × 20) = 80 ÷ 1 = 80mm/min

    따라서, 정답은 "255"가 아닌 "80"이 되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. CNC 선반에서 나사를 가공하는 준비기능이 아닌 것은?

  1. G32
  2. G92
  3. G76
  4. G74
(정답률: 49%)
  • G74는 나사 가공을 위한 주기 프로그램이 아니라, 주변 가공을 위한 주기 프로그램입니다. 따라서 CNC 선반에서 나사를 가공하는 준비기능이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 복합형 고정사이클에 대한 설명으로 맞는 것은?

  1. 단일형 고정사이클 보다 프로그램이 더욱 길고 프로그램 작성 시간이 많이 소요된다.
  2. 메모리(자동) 운전이 아니어도 사용 가능하다.
  3. 매번 절입량을 계산하여 입력하므로 프로그램 작성에 많은 노력과 시간이 필요하다.
  4. 최종 형상과 절삭 조건을 지정해 주면 공구 경로는 자동적으로 결정된다.
(정답률: 44%)
  • 최종 형상과 절삭 조건을 지정해 주면 공구 경로는 자동적으로 결정된다는 이유는, 복합형 고정사이클은 미리 정해진 공구 경로를 사용하기 때문입니다. 따라서 최종 형상과 절삭 조건을 지정해 주면, 이에 맞는 공구 경로가 자동으로 결정되어 프로그램 작성 시간을 단축시킬 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 1대의 컴퓨터에 여러 대의 CNC 공작기계를 연결하고 가공 데이터를 분배 전송하여 동시에 운전하는 방식은?

  1. FMS
  2. FMC
  3. DNC
  4. CIMS
(정답률: 67%)
  • 여러 대의 CNC 공작기계를 한 대의 컴퓨터에 연결하여 가공 데이터를 분배 전송하여 동시에 운전하는 방식은 DNC(Direct Numerical Control)입니다. DNC는 컴퓨터를 통해 직접적으로 CNC 기계를 제어하는 방식으로, 가공 데이터를 한 번에 여러 대의 기계에 전송하여 생산성을 높일 수 있습니다. FMS, FMC, CIMS는 DNC와는 다른 생산 시스템입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. PMC(programmable Machine Control) 기능과 관계가 없는 것은?

  1. 공구의 교환
  2. 절삭유의 ON, OFF
  3. 공구의 이동
  4. 주축의 정지
(정답률: 36%)
  • PMC 기능은 CNC 기계의 제어 시스템 중 하나로, 공구 교환, 절삭유 ON/OFF, 주축 정지 등과 관련된 기능을 제어할 수 있습니다. 하지만 공구의 이동은 CNC 기계의 주요 기능 중 하나이며, PMC 기능과 밀접한 관련이 없습니다. 따라서 정답은 "공구의 이동"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. CNC 선반의 프로그램에서 공구의 현재 위치가 시작점일 경우 공작물 좌표계 설정으로 올바른 것은?

  1. G50 X75. Z100. ;
  2. G50 X150. Z50. ;
  3. G50 X30. Z40. ;
  4. G50 X75. Z-50. ;
(정답률: 54%)
  • 공구의 현재 위치가 시작점일 경우, 공작물 좌표계를 설정하기 위해 G50 명령어를 사용해야 합니다. 이때 X, Y, Z 축의 좌표값을 지정해주어야 하는데, 이 문제에서는 X축 좌표값이 150이고 Z축 좌표값이 50인 "G50 X150. Z50. ;"가 올바른 답입니다. 이는 X축 방향으로 150mm, Z축 방향으로 50mm 이동한 위치를 공작물 좌표계의 원점으로 설정하는 것을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. CNC 프로그램에서 공구 인선 반지름 보정과 관계없는 G 코드는?

  1. G40
  2. G41
  3. G42
  4. G43
(정답률: 63%)
  • G43은 공구 인선 반지름 보정을 수행하는 G 코드이며, 다른 보정과 관계없이 사용됩니다. 따라서 G40, G41, G42는 공구 인선 보정과 관련된 G 코드이므로 정답이 될 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음과 같은 재해를 예방하기 위한 대책으로 거리가 가장 먼 것은?

  1. 공작기계에 협착되거나 말림 위험이 높은 주축 가공부에 접근시에는 공작기계를 정지한다.
  2. 불시 오조작에 의한 위험을 방지하기 위해 기동장치에 잠금장치 등의 방호조치를 설치한다.
  3. 공작기계 주변에 방책 등을 설치하여 근로자 출입시 기계의 작동이 정지하는 연동구조로 설치한다.
  4. 회전하는 주축 가공부에 가공 공작물의 면을 검사하고자 할 때는 안전 보호구를 착용 후 검사한다.
(정답률: 46%)
  • 회전하는 주축 가공부에 가공 공작물의 면을 검사할 때는 안전 보호구를 착용해야 하는 이유는 회전 중인 기계 부품에 손이 닿거나 물체가 끼어들어 다칠 위험이 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

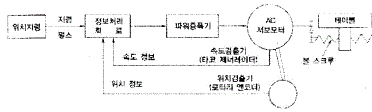

53. CNC 서보 기구 중 그림과 같은 펄스신호를 머터에서 검출하여 피드백 시키므로 비교적 정밀도가 높은 CNC 공작기계에 많이 사용하고 있는 서보 기구는?

  1. 개방회로 방식
  2. 폐쇄회로 방식
  3. 반폐쇄회로 방식
  4. 하이브리드 방식
(정답률: 57%)
  • 그림에서 보이는 서보 기구는 펄스신호를 검출하여 피드백 시키는 역할을 하고 있습니다. 이때, 펄스신호는 모터의 위치와 관련이 있으므로 정밀한 위치 제어를 위해서는 신호의 정확도가 매우 중요합니다. 이에 비교적 정밀도가 높은 반폐쇄회로 방식이 사용되고 있습니다. 반폐쇄회로 방식은 펄스신호를 검출하는 센서와 제어기간의 회로가 부분적으로 폐쇄되어 있어서 외부 잡음의 영향을 받지 않고 정확한 위치 제어가 가능합니다. 따라서 CNC 공작기계와 같이 정밀한 위치 제어가 필요한 분야에서 많이 사용되고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. CNC 선반에서 A→B로 이동 시 바르게 프로그램된 것은?

  1. G02 X0. Z24. I-11. K11. F0.1 ;
  2. G02 X0. Z24. I-22. K-11. F0.1 ;
  3. G03 X48. Z0. I-11. K-22. F0.1 ;
  4. G03 X48. Z0. I-22. K-22. F0.1 ;
(정답률: 49%)
  • 정답인 "G03 X48. Z0. I-11. K-22. F0.1 ;"은 A 지점에서 B 지점으로 이동하는데, X축 방향으로 48만큼 이동하고 Z축 방향으로 0으로 이동한 후, I-11, K-22의 반지름을 가진 원호를 따라 이동하며, 이동 속도는 0.1로 설정되어 있기 때문에 바르게 프로그램된 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 머시닝센터의 작업 전에 육안 점검사항이 아닌 것은?

  1. 윤활유의 충만 상태
  2. 공기압의 유지 상태
  3. 절삭유 충만 상태
  4. 전기적 회로 연결 상태
(정답률: 69%)
  • 전기적 회로 연결 상태는 육안으로 확인하기 어렵기 때문에 측정기기를 사용하여 확인해야 합니다. 따라서 작업 전에 육안으로 확인할 수 있는 윤활유, 공기압, 절삭유 충만 상태를 점검하는 것과는 달리 전기적 회로 연결 상태는 측정기기를 사용하여 확인해야 하는 사항입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 프로그램을 설명한 것으로 틀린 것은?

  1. 주축의 최고 회전수는 1500rpm이다.
  2. 절삭속도를 150m/min로 일정하게 유지한다.
  3. N40블럭의 스핀들 회전수는 3185rpm이다.
  4. 공작물 1회전당 이송 속도는 0.25㎜이다.
(정답률: 65%)
  • 프로그램에서는 절삭속도를 150m/min으로 일정하게 유지하고, 공작물 1회전당 이송 속도는 0.25㎜이므로, N40블럭의 스핀들 회전수는 3185rpm이 되어야 공작물이 일정한 속도로 가공될 수 있기 때문입니다. 주축의 최고 회전수와는 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 그림에서 ①→②로 이동하는 지령방법으로 잘못된 것은?

  1. G00 U-60. Z100. ;
  2. G00 U-60. W-90. ;
  3. G00 X80. W-90. ;
  4. G00 X100. Z80. ;
(정답률: 34%)
  • 잘못된 지령방법은 없습니다.

    정답이 "G00 X100. Z80. ;"인 이유는 다음과 같습니다.
    - G00: 빠른 이동 지령어
    - X100.: X축 좌표 100으로 이동
    - Z80.: Z축 좌표 80으로 이동
    - ;: 지령어 종료

    따라서, X축 좌표 100으로 이동한 후 Z축 좌표 80으로 이동하는 지령방법이 맞습니다.

    (참고: U, W는 보조축으로, 이동 방향이 X, Z와 수직입니다.)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. CNC 선반에서 공구 보정(offset) 번호 2번을 선택하여, 4번 공구를 사용하려고 할 때 공구지령으로 옳은 것은?

  1. T2040
  2. T4020
  3. T0204
  4. T0402
(정답률: 51%)
  • 공구 보정(offset) 번호 2번을 선택하였으므로, 공구지령의 첫 번째 자리는 "T2"가 되어야 합니다. 그리고 4번 공구를 사용하려고 하므로, 두 번째 자리는 "T04"가 되어야 합니다. 마지막으로, CNC 선반에서는 공구의 직경과 길이를 나타내는 두 자리 숫자가 필요합니다. 따라서, 옳은 공구지령은 "T0402"가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. CNC 프로그램은 여러 개의 지령절(Block)이 모여 구성된다. 지령절과 지령절의 구분은 무엇으로 표시하는가?

  1. 블록(Block)
  2. 워드(Word)
  3. 어드레스(Address)
  4. EOB(End of Block)
(정답률: 52%)
  • CNC 프로그램에서 지령절과 지령절의 구분은 EOB(End of Block)으로 표시한다. 이는 한 지령절의 끝을 나타내며, 이후에 다음 지령절이 시작된다는 것을 알려준다. 따라서 EOB는 CNC 컨트롤러가 프로그램을 읽을 때 지령절의 경계를 파악하는 데 중요한 역할을 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. CNC 공작기계 작업시 공구에 관한 안전사항으로 틀린 것은?

  1. 공구는 기계나 재료 등의 위에 올려놓고 사용한다.
  2. 공구는 공구상자 내에 잘 정리 정돈하여 놓는다.
  3. 공구는 항상 작업에 맞도록 점검과 보수를 한다.
  4. 주위 환경에 주의해서 작업을 시작한다.
(정답률: 83%)
  • 정답: "공구는 기계나 재료 등의 위에 올려놓고 사용한다."

    이유: 공구를 기계나 재료 등의 위에 올려놓고 사용하면 공구가 떨어져 다칠 수 있고, 기계나 재료 등도 손상될 수 있기 때문에 안전하지 않습니다. 따라서 공구는 안전하게 보관하고 작업 시에는 안정적인 위치에 놓고 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
