컴퓨터응용밀링기능사 필기 기출문제복원 (2013-01-27)

컴퓨터응용밀링기능사
(2013-01-27 기출문제)

목록

1과목: 기계재료 및 요소

1. 부식을 방지하기 위한 방법으로 알루미늄(Al)의 방식법(防蝕法)이 아닌 것은?

  1. 수산법
  2. 황산법
  3. 니켈산법
  4. 크롬산법
(정답률: 59%)
  • 알루미늄 방식법은 알루미늄 산화물을 표면에 형성시켜 부식을 방지하는 방법입니다. 수산법과 황산법은 알루미늄을 부식시키는 강력한 산으로, 부식을 방지하는 방법이 아닙니다. 크롬산법은 크롬을 이용하여 알루미늄 산화물을 형성시켜 부식을 방지하는 방법입니다. 하지만 니켈산법은 니켈을 이용하여 부식을 방지하는 방법으로, 알루미늄과는 직접적인 관련이 없습니다. 따라서 정답은 "니켈산법"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 베어링 합금이 갖추어야 할 구비조건이 아닌 것은?

  1. 열전도율이 커야 한다.
  2. 마찰계수가 크고 저항력이 작아야 한다.
  3. 내식성이 좋고 충분한 인성이 있어야 한다.
  4. 하중에 견딜 수 있는 경도와 내압력을 가져야 한다.
(정답률: 70%)
  • 베어링 합금은 마찰력을 줄이고 회전 운동을 원활하게 하기 위해 사용되는 재료입니다. 따라서 마찰계수가 크고 저항력이 작을수록 더 효율적인 회전 운동이 가능해지므로, 이는 베어링 합금이 갖추어야 할 구비조건 중 하나입니다. 반면, 열전도율이 커야 하는 이유는 베어링이 작동 중에 발생하는 열을 효과적으로 분산시키기 위해서입니다. 내식성과 인성은 합금의 내구성과 내구성을 보장하기 위해 필요한 조건이며, 하중에 견딜 수 있는 경도와 내압력은 베어링이 사용되는 환경에 따라 다르게 요구됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 기계재료의 성질 중 기계적 성질이 아닌 것은?

  1. 인장강도
  2. 연신율
  3. 비열
  4. 전성
(정답률: 72%)
  • 기계적 성질은 물질이 외부의 힘에 어떻게 반응하는지를 나타내는 성질입니다. 따라서 "비열"은 기계적 성질이 아닙니다. 비열은 열역학적 성질로, 단위 질량당 열에너지 변화량을 나타내는 값입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 철강 및 비철금속재료 중에서 회주철의 재료 기호는?

  1. GC 300
  2. SC 450
  3. SS 400
  4. BMC 360
(정답률: 67%)
  • "GC 300"은 회주철의 재료 기호입니다. 이는 일본 산업규격(JIS)에서 사용되는 표기법으로, "G"는 강철(Steel)을 의미하고, "C"는 일반 구조용 강재(General Constructional Steel)를 나타냅니다. "300"은 강재의 인장강도를 나타내며, 300MPa를 의미합니다. 따라서, "GC 300"은 일반 구조용 강재 중에서 인장강도가 300MPa인 강재를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 보통주철의 특성에 대한 설명으로 틀린 것은?

  1. 진동흡수 능력이 있다.
  2. 강에 비해 연신율이 작다.
  3. 강에 비해 인장강도가 크다.
  4. 용융점이 낮아 주조에 적합하다.
(정답률: 46%)
  • 강에 비해 인장강도가 크다는 설명이 틀린 것은 아닙니다.

    보통주철은 탄소 함량이 2% 이하인 철입니다. 이에 따라 인장강도는 강보다는 낮지만, 연신율이 작고 진동흡수 능력이 뛰어나기 때문에 충격에 강합니다. 또한 용융점이 낮아 주조에 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 7:3 황동에 주석 1% 정도를 첨가한 동합금은?

  1. 네이벌 황동
  2. 망간 황동
  3. 애드미럴티 황동
  4. 쾌삭 황동
(정답률: 66%)
  • 애드미럴티 황동은 주석을 첨가하여 강도와 내식성이 뛰어난 합금으로, 7:3 황동에 주석 1%를 첨가한 합금과 일치합니다. 따라서 정답은 "애드미럴티 황동"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 강의 절삭성을 향상시키기 위하여 인(P)이나 황(S)을 첨가시킨 특수강은?

  1. 쾌삭강
  2. 내식강
  3. 내열강
  4. 내마모강
(정답률: 82%)
  • 쾌삭강은 인 또는 황을 첨가하여 강의 절삭성을 향상시킨 특수강입니다. 인 또는 황은 강의 결정 구조를 세공하여 강의 경도를 높이고, 절삭성을 향상시킵니다. 따라서 쾌삭강은 절삭성이 뛰어나며, 고온에서도 변형이 적은 내열성과 내마모성을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 재료의 반복하중 및 교번하중이 작용할 때 재료 내부에 생기는 저항력은?

  1. 외력
  2. 응력
  3. 구심력
  4. 원심력
(정답률: 83%)
  • 재료의 반복하중 및 교번하중이 작용할 때 재료 내부에 생기는 저항력은 응력입니다. 이는 반복하중이나 교번하중이 작용하면 재료 내부에서 응력이 발생하게 되고, 이 응력이 재료 내부에서 발생하는 저항력이 됩니다. 따라서 이 문제에서 정답은 "응력"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 기어의 잇수가 각각 40, 50개인 두 개의 기어가 서로 맞물고 회전하고 있다. 축간 거리가 90㎜ 일 때 모듈은?

  1. 1
  2. 2
  3. 3
  4. 4
(정답률: 60%)
  • 두 기어가 맞물려 회전하면서 한 바퀴 돌 때, 작은 기어의 이동거리는 모듈 × 40 이고, 큰 기어의 이동거리는 모듈 × 50 이다. 이 두 이동거리는 같으므로, 모듈 × 40 = 모듈 × 50 × (90/100) 이 성립한다. 이를 정리하면 모듈 = 2 가 된다. 따라서 정답은 "2" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 중 전동용 기계요소에 해당하는 것은?

  1. 볼트와 너트
  2. 리벳
  3. 체인
  4. 핀
(정답률: 76%)
  • 체인은 전동용 기계에서 동력을 전달하는 역할을 하기 때문에 전동용 기계요소에 해당합니다. 볼트와 너트는 조립용 부품, 리벳은 고정용 부품, 핀은 연결용 부품으로 사용되기 때문에 전동용 기계요소에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 중 나사의 리드(lead)가 가장 큰 것은?

  1. 피치 1mm의 4줄 미터 나사
  2. 8산 2줄의 유니파이 보통 나사
  3. 16산 3줄 유니파이 보통 나사
  4. 피치 1.5mm의 1줄 미터 나사
(정답률: 47%)
  • 리드(lead)란, 나사 한 번 회전 시 나사가 나아가는 거리를 말합니다. 따라서 리드가 가장 큰 나사는 한 번 회전 시 나사가 가장 많이 나아가는 나사입니다.

    8산 2줄의 유니파이 보통 나사는, 8개의 산과 2줄의 나사가 꼬여있는 형태로, 한 번 회전 시 나사가 많이 나아가는 구조입니다. 따라서 리드가 가장 큰 나사입니다.

    피치 1mm의 4줄 미터 나사는, 피치가 작아 한 번 회전 시 나사가 나아가는 거리가 작습니다.

    16산 3줄 유니파이 보통 나사는, 산의 개수가 많아 한 번 회전 시 나사가 나아가는 거리가 작습니다.

    피치 1.5mm의 1줄 미터 나사는, 피치가 크고 줄이 하나뿐이어서 한 번 회전 시 나사가 나아가는 거리가 작습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 인장스프링에서 하중 100N이 작용할 때의 변형량이 10㎜일 때 스프링 상수는 몇 N/㎜인가?

  1. 0.1
  2. 0.2
  3. 10
  4. 20
(정답률: 77%)
  • 훅의 법칙에 따라 F = kx (F: 힘, k: 스프링 상수, x: 변형량) 이 성립합니다. 이 문제에서 F = 100N, x = 10mm = 0.01m 이므로, k = F/x = 100/0.01 = 10000 N/m = 10 N/㎜ 입니다. 따라서 정답은 10입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 스프링 소재는 금속 스프링과 비금속 스프링으로 분류할 때 비금속 스프링에 속하지 않는 것은?

  1. 고무 스프링
  2. 공기 스프링
  3. 동합금 스프링
  4. 합성수지 스프링
(정답률: 76%)
  • 동합금 스프링은 금속 스프링에 속하며, 다른 보기들은 비금속 스프링에 속합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 안내 키(key)라고도 하며, 축 방향으로 보스를 미끄럼 운동시킬 필요가 있을 때 사용되는 것은?

  1. 성크 키
  2. 페더 키
  3. 접선 키
  4. 원뿔 키
(정답률: 55%)
  • 페더 키는 축과 보스 사이에 작은 각도를 두어 보스를 미끄럼 운동시키는 역할을 합니다. 이는 축과 보스 사이의 간격이 작을 때 유용하며, 성크 키나 접선 키보다는 작은 각도를 두어 부드러운 운동을 가능하게 합니다. 원뿔 키는 원뿔형의 구멍과 축을 이용하여 보스를 고정하는데 사용되며, 페더 키와는 용도가 다릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음 V벨트 종류 중 인장강도가 가장 작은 것은?

  1. M
  2. A
  3. B
  4. E
(정답률: 64%)
  • 정답은 "M"입니다. 이유는 V벨트의 인장강도는 벨트의 내부 강화재료와 구조에 따라 결정되는데, "M"은 가장 낮은 인장강도를 가지고 있기 때문입니다. 따라서 "M"은 가벼운 하중에만 사용할 수 있으며, 높은 하중이나 긴 사용 시간에는 부적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도(절삭부분)

16. 나사의 도시방법에 관한 설명 중 틀린 것은?

  1. 나사의 끝면에서 본 그림에서 모따기 원을 표시하는 굵은 선은 반드시 나타내야 한다.
  2. 나사의 끝면에서 본 그림에서 나사의 골 밑은 가는 실선으로 그린 원주의 3/4에 거의 같은 원의 일부로 표시한다.
  3. 나사의 측면에서 본 그림에서 나사산의 봉우리를 굵은 실선으로 표시한다.
  4. 나사의 측면에서 본 그림에서 나사산의 골 밑을 가는 실선으로 표시한다.
(정답률: 40%)
  • 정답은 "나사의 끝면에서 본 그림에서 모따기 원을 표시하는 굵은 선은 반드시 나타내야 한다."가 아닌 "나사의 측면에서 본 그림에서 나사산의 봉우리를 굵은 실선으로 표시한다."입니다. 나사의 끝면에서 본 그림에서는 모따기 원을 표시하지 않아도 됩니다. 모따기 원은 나사의 측면에서 본 그림에서 표시해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 중 정보를 나타내기 위한 목적으로만 사용하는 치수로서 가공이나 검사공정에 영향을 주지 않고 도면상의 기타 치수나 관련 문서의 치수로부터 산출되는 치수로서 괄호 안에 기입하는 치수는?

  1. 기능 치수(functional dimension)
  2. 비기능 치수(non-functional dimension)
  3. 참고 치수(auxiliary dimension)
  4. 소재 치수(basic material dimension)
(정답률: 79%)
  • 참고 치수는 가공이나 검사 공정에 영향을 주지 않고, 정보를 나타내기 위한 목적으로만 사용하는 치수입니다. 따라서 도면상의 기타 치수나 관련 문서의 치수로부터 산출되는 치수로서, 가공이나 검사 공정에 직접적인 영향을 주지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 끼워맞춤에 관계된 치수 중 헐거운 끼워 맞춤을 나타낸 것은?

  1. ø45 H7/p6
  2. ø45 H7/js6
  3. ø45 H7/m6
  4. ø45 H7/g6
(정답률: 65%)
  • 정답은 "ø45 H7/g6"입니다.

    - ø45: 외경이 45mm인 원형 부품을 사용한다는 뜻입니다.
    - H7: 구멍의 정밀도를 나타내는 허용차입니다. H7은 국제표준화기구(ISO)에서 정한 규격 중 하나로, 구멍의 최대치와 최소치 사이의 차이가 0.018mm 이하라는 것을 의미합니다.
    - g6: 맞춤핀의 정밀도를 나타내는 허용차입니다. g6도 ISO에서 정한 규격 중 하나로, 맞춤핀의 최대치와 최소치 사이의 차이가 0.009mm 이하라는 것을 의미합니다.

    따라서, 이 치수는 ø45mm의 구멍에 H7 허용차를 적용하고, 맞춤핀은 g6 허용차를 적용하는 것을 의미합니다. 이는 맞춤핀과 구멍 사이의 정밀한 맞춤을 보장하기 위한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 도면에 다음과 같이 주철제 V벨트 풀리가 호칭되어 있을 경우 이 풀리의 호칭지름은 몇 ㎜ 인가?

  1. 100
  2. 140
  3. 250
  4. 1400
(정답률: 62%)
  • 주어진 도면에서 V벨트 풀리의 호칭은 A-250이다. 따라서 이 풀리의 호칭지름은 250mm이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 스프링을 도시할 경우 그림 안에 기입하기 힘든 사항은 일괄하여 스프링 요목표에 기입한다. 다음 중 압축 코일 스프링의 요목표에 기입되는 항목으로 거리가 먼 것은?

  1. 재료의 지름
  2. 감김 방향
  3. 자유 길이
  4. 초기 장력
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 단면도의 표시방법에서 그림과 같은 단면도의 명칭은?

  1. 전단면도
  2. 한쪽 단면도
  3. 부분 단면도
  4. 회전 도시 단면도
(정답률: 54%)
  • 이 그림은 물체를 가로질러 한쪽에서만 자른 단면을 보여주고 있기 때문에 "한쪽 단면도"라고 부릅니다. 다른 단면을 볼 수 있는 경우에는 "전단면도"라고 부르며, 일부분만 자른 경우에는 "부분 단면도"라고 부릅니다. 또한, 물체를 회전시켜서 보여주는 경우에는 "회전 도시 단면도"라고 부릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 그림과 같이 제 3각법으로 정투상하여 나타낸 도면에서 누락된 평면도로 가장 적합한 것은?

(정답률: 53%)
  • 누락된 평면도는 두 개의 수직선이 만나는 점을 포함하고 있으므로, ""가 가장 적합하다. 이는 두 개의 수직선이 만나는 점을 나타내기 때문이다. 다른 보기들은 이러한 점을 나타내지 않거나, 수평선이나 수직선만을 포함하고 있어 누락된 평면도로는 적합하지 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 표면의 결 기호와 함께 사용하는 가공 방법의 약호에서 리밍 작업 기호는?

  1. BR
  2. FR
  3. SH
  4. FL
(정답률: 57%)
  • 리밍 작업은 가공 과정에서 부드러운 곡선을 만들기 위해 사용되는 방법입니다. 이때 가공된 부분의 표면에 결을 만들어내는 경우가 있는데, 이를 방지하기 위해 표면의 결 기호와 함께 사용하는 약호 중에서 리밍 작업 기호는 FR입니다. 이는 "Full Radius"의 약어로, 전체적인 부드러운 곡선을 만들어내는 작업을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 도면에서 특수한 가공(고주파 담금질 등)을 실시하는 부분을 표시할 때 사용하는 선의 종류는?

  1. 굵은 실선
  2. 가는 1점 쇄선
  3. 가는 실선
  4. 굵은 1점 쇄선
(정답률: 62%)
  • 굵은 1점 쇄선은 가공 부분을 명확하게 표시하기 위해 사용되는 선으로, 굵은 실선보다 더 강조하여 가공 부분을 나타내기 때문입니다. 또한, 가는 1점 쇄선과 가는 실선은 일반적인 가공 부분을 나타내는 선으로, 특수한 가공 부분을 나타내기에는 적합하지 않습니다. 따라서, 굵은 1점 쇄선이 가장 적합한 선택입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. KS 기하 공자 기호 중 원통도의 표시 기호는?

(정답률: 76%)
  • 정답은 ""입니다. 이는 원통도의 표시 기호로, 원통의 모양을 나타내기 위해 사용됩니다. 다른 보기들은 각각 구도, 삼각뿔도, 사각뿔도의 표시 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 원통 연삭에서 바깥지름 연삭 방식 중 연삭숫돌을 숫돌 반지름 방향으로 이송하면서, 원통면, 단이 있는 면등의 전체 길이를 동시에 연삭하는 방식은?

  1. 테이블 왕복형
  2. 숫돌대 왕복형
  3. 플런지 컷형
  4. 공작물 왕복형
(정답률: 44%)
  • 원통 연삭에서 바깥지름 연삭 방식은 연삭숫돌을 숫돌 반지름 방향으로 이송하면서 연삭하는 방식입니다. 이 중에서 플런지 컷형은 연삭숫돌을 원통면과 단이 있는 면 등의 전체 길이를 동시에 연삭하는 방식입니다. 따라서 다른 보기들인 "테이블 왕복형", "숫돌대 왕복형", "공작물 왕복형"은 이와 다른 방식의 연삭 방법을 나타내므로 정답은 "플런지 컷형"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 밀링 머신에서 지름 70㎜인 초경합금의 밀링커터로 가공물을 절삭할 때 커터의 회전수는 몇 rpm인가?(단, 절삭속도는 120m/min 이다.)

  1. 545
  2. 556
  3. 566
  4. 576
(정답률: 54%)
  • 절삭속도 = 회전수 × π × 지름
    회전수 = 절삭속도 ÷ (π × 지름)
    회전수 = 120 ÷ (π × 70)
    회전수 ≈ 0.545 × 1000
    회전수 ≈ 545 rpm

    따라서 정답은 "545" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 밀링 머신에서 분할대는 어디에 설치하는가?

  1. 심압대
  2. 스핀들
  3. 새들 위
  4. 테이블 위
(정답률: 62%)
  • 밀링 머신에서 분할대는 테이블 위에 설치합니다. 이는 분할대가 작업물을 회전시키기 위해 필요한 새들과 함께 작업물과 함께 고정되어야 하기 때문입니다. 또한, 분할대는 스피너와 함께 작동하여 작업물을 정확하게 분할할 수 있도록 해야 하기 때문에 테이블 위에 설치하는 것이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 그림과 같이 작은 나사나 볼트의 머리를 일감에 묻히게 하기 위하여 단이 있는 구멍 뚫기를 하는 작업은?

  1. 카운터 보링
  2. 카운터 싱킹
  3. 스폿 페이싱
  4. 리밍
(정답률: 64%)
  • 작은 나사나 볼트의 머리를 일감에 묻히게 하기 위해서는 일감의 표면에 단이 있는 구멍을 뚫어야 합니다. 이때, 구멍을 뚫는 작업을 카운터 보링이라고 합니다. 카운터 보링은 일감의 표면에 단이 있는 구멍을 뚫는 작업으로, 일감의 표면과 수직으로 구멍을 뚫는 것이 특징입니다. 따라서, 이 문제에서 정답은 "카운터 보링"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 선반을 구성하는 4대 주요부로 짝지어진 것은?

  1. 주축대, 심압대, 왕복대, 베드
  2. 회전센터, 면판, 심압축, 정지센터
  3. 복식공구대, 공구대, 새들, 에이프런
  4. 리드스크루, 이송축, 기어상자, 다리
(정답률: 82%)
  • 주축대는 선반의 중심축 역할을 하며, 심압대는 회전 중에 발생하는 진동을 최소화하는 역할을 합니다. 왕복대는 자동으로 이송되는 카트리지를 지지하고, 베드는 선반의 기본 구조를 이루는 수평면입니다. 이 네 가지 부품이 함께 작동하여 선반의 정확한 가공을 가능하게 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계공작법

31. Al2O3분말에 TiC 또는 TiN 분말을 혼합하여 수소 분위기 속에서 소결하여 제작하는 공구 재료는?

  1. 세라믹(ceramic)
  2. 주조 경질합금(cast alloyed hard metal)
  3. 서멧(cermet)
  4. 소결 초경합금(sintered hard metal)
(정답률: 44%)
  • 서멧은 세라믹과 주조 경질합금의 특성을 결합한 재료로, Al2O3분말에 TiC 또는 TiN 분말을 혼합하여 수소 분위기 속에서 소결하여 제작됩니다. 이러한 공정으로 인해 세라믹의 내식성과 경도, 주조 경질합금의 인성과 강도를 모두 갖춘 공구 재료로 사용됩니다. 따라서, 서멧이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. M5 × 0.8 탭 작업을 할 때 가장 적합한 드릴 지름은?

  1. 4㎜
  2. 4.2㎜
  3. 5㎜
  4. 5.8㎜
(정답률: 58%)
  • M5 × 0.8은 나사의 지름이 5mm이고 나사 한 칸당 진폭이 0.8mm인 규격입니다. 따라서 탭 작업을 할 때 드릴 지름은 나사 지름보다 약간 작아야 합니다. 일반적으로 드릴 지름은 나사 지름의 70~80% 정도가 적당합니다. 따라서 5mm의 70~80%인 3.5mm ~ 4mm 사이의 드릴 지름이 적합합니다. 그 중에서 가장 근접한 값은 4.2mm이므로 정답은 "4.2㎜"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 연삭숫돌의 결합제 중 주성분이 점토이고 가장 많이 사용되고 있으면 기호를 "V"로 표시하는 결합제는?

  1. 비트리파이드
  2. 실리케이트
  3. 셀락
  4. 레지노이드
(정답률: 65%)
  • 정답은 "비트리파이드"입니다.

    비트리파이드는 점토를 주성분으로 하며, 연삭숫돌의 결합력을 높여주는 역할을 합니다. 또한 내열성이 높아서 고온에서도 변형되지 않는 장점이 있습니다. 따라서 연삭숫돌 제조에 많이 사용되고 있습니다.

    실리케이트는 광물질로서 연삭숫돌 제조에도 사용되지만, 비트리파이드보다는 결합력이 약하고 내열성도 낮기 때문에 주성분으로 사용되지는 않습니다.

    셀락은 나무나 산물을 붙이는 접착제로 사용되는데, 연삭숫돌 제조에는 사용되지 않습니다.

    레지노이드는 수지로서 연삭숫돌 제조에 사용되기도 하지만, 비트리파이드보다는 결합력이 약하고 내열성도 낮기 때문에 주성분으로 사용되지는 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 구멍용 한계 게이지가 아닌 것은?

  1. 원통형 플러그 게이지
  2. 봉 게이지
  3. 터보 게이지
  4. 스냅 게이지
(정답률: 50%)
  • 스냅 게이지는 구멍의 크기를 측정하는 도구로, 한계를 가지지 않습니다. 반면, 원통형 플러그 게이지, 봉 게이지, 터보 게이지는 각각 특정한 크기의 구멍만을 측정할 수 있으며, 한계가 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 기계가공에서 절삭성능을 높이기 위하여 절삭유를 사용한다. 절삭유의 사용 목적으로 틀린 것은?

  1. 절삭공구의 절삭온도를 저하시켜 공구의 경도를 유지 시킨다.
  2. 절삭속도를 높일 수 있어 공구수명을 연장시키는 효과가 있다.
  3. 절삭 열을 제거하여 가공물의 변형을 감소시키고, 치수 정밀도를 높여 준다.
  4. 냉각성과 윤활성이 좋고, 기계적 마모를 크게 한다.
(정답률: 71%)
  • "냉각성과 윤활성이 좋고, 기계적 마모를 크게 한다."는 올바른 목적이 아닙니다. 절삭유는 절삭공구의 온도를 낮추어 경도를 유지하고, 절삭속도를 높여 공구수명을 연장시키며, 절삭열을 제거하여 가공물의 변형을 감소시키고 치수 정밀도를 높이는 역할을 합니다. 냉각성과 윤활성이 좋은 것은 이러한 목적을 달성하기 위한 특성 중 하나일 뿐입니다. 기계적 마모를 크게 하는 것은 올바른 목적이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 다음 중 수평밀링머신에서 주로 사용하는 커터는?

  1. 엔드밀
  2. 메탈 쏘
  3. T홈 커터
  4. 데브테일 커터
(정답률: 46%)
  • 수평밀링머신에서 주로 사용하는 커터는 메탈 쏘입니다. 이는 수평밀링머신에서 가장 일반적으로 사용되는 커터로, 고속으로 회전하는 커터의 날이 길고 뾰족한 모양을 가지고 있어서 다양한 형태의 금속재료를 정밀하게 가공할 수 있기 때문입니다. 또한, 메탈 쏘는 고강도의 금속재료를 가공할 때도 효과적으로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 수평밀링머신의 프레인 커터 작업에서 상향절삭과 비교한 하향절삭(매려깍기)의 장점으로 옳은 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 날 자리 간격이 짧고, 가공면이 깨끗하다.
  2. 기계에 무리를 주지 않는다.
  3. 이송 기구의 백래시가 자연히 제거된다.
  4. 절삭열에 의한 치수 정밀도의 변화가 작다.
(정답률: 45%)
  • 하향절삭(매려깍기)은 커터가 작업물 위로 이동하면서 절삭하는 방식으로, 커터와 작업물 사이의 간격이 작아져서 날 자리 간격이 짧아지고, 이에 따라 가공면이 깨끗해진다. 따라서 "날 자리 간격이 짧고, 가공면이 깨끗하다."가 옳은 선택지이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 특정한 모양이나 치수의 제품을 대량으로 생산하기 위한 목적으로 제작된 공작 기계는?

  1. 단능 공작 기계
  2. 만능 공작 기계
  3. 범용 공작 기계
  4. 전용 공작 기계
(정답률: 71%)
  • 전용 공작 기계는 특정한 모양이나 치수의 제품을 대량으로 생산하기 위해 특별히 설계된 기계로, 다른 제품을 생산하는 데는 적합하지 않습니다. 따라서 전용 공작 기계는 해당 제품 생산에 최적화되어 있으며, 생산성과 효율성을 높일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 빌트업 에지(built-up edge)의 발생을 감소시키기 위한 방법이 아닌 것은?

  1. 절삭 속도를 작게 한다.
  2. 윤활성이 좋은 절삭 유제를 사용한다.
  3. 절삭 깊이를 얕게 한다.
  4. 공구의 윗면 경사각을 크게 한다.
(정답률: 65%)
  • 절삭 속도를 작게 한다는 것은 공구가 자재와 접촉하는 시간을 늘리는 것이므로 빌트업 에지가 발생할 가능성이 높아집니다. 따라서 이는 빌트업 에지를 감소시키는 방법이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 수나사의 유효지름 측정 방법이 아닌 것은?

  1. 콤비네이션 세트에 의한 방법
  2. 삼침법에 의한 방법
  3. 공구 현미경에 의한 방법
  4. 나사 마이크로미터에 의한 방법
(정답률: 54%)
  • 콤비네이션 세트는 길이 측정에 사용되는 도구이며, 유효지름 측정에는 적합하지 않습니다. 따라서 콤비네이션 세트에 의한 방법은 수나사의 유효지름 측정 방법이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: CNC공작법 및 안전관리

41. 선반 척 중 불규칙한 일감을 고정하는데 편리하며 4개 조로 구성되어 있는 것은?

  1. 단동척
  2. 콜릿척
  3. 마그네틱척
  4. 연동척
(정답률: 67%)
  • 선반 척 중 불규칙한 일감을 고정하는데 편리하며 4개 조로 구성되어 있는 것은 "단동척"입니다. 이는 단일한 고정력을 가지고 있어서 일감을 안정적으로 고정할 수 있기 때문입니다. 콜릿척은 내부에 콜릿을 사용하여 일감을 고정하며, 마그네틱척은 자석을 이용하여 일감을 고정합니다. 연동척은 여러 개의 척을 연결하여 일감을 고정할 수 있는데, 이는 단동척과는 달리 고정력이 분산되어 일감을 고정하기 때문에 불규칙한 형태의 일감을 고정하기에는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 방전 가공에 대한 일반적인 특징으로 틀린 것은?

  1. 전극은 구리나 흑연 등을 사용한다.
  2. 전기 도체이면 쉽게 가공할 수 있다.
  3. 전극의 형상대로 정밀하게 가공할 수 있다.
  4. 공작물은 음극, 공구는 양극으로 한다.
(정답률: 56%)
  • 정답: "전극은 구리나 흑연 등을 사용한다."

    설명: 전극은 전기를 통해 화학 반응을 일으키기 위한 재료로 사용되며, 구리나 흑연 등이 일반적으로 사용된다. 따라서 전극을 가공할 때는 이러한 재료를 사용해야 하므로 전극을 가공하는 방법은 다른 재료를 가공하는 방법과 다를 수 있다. 그 외의 보기들은 방전 가공의 일반적인 특징으로 옳은 내용들이다. 공작물은 음극, 공구는 양극으로 한다는 것은 방전 가공 시 전극과 공구의 역할을 구분하여 가공하는 것을 의미한다. 음극은 화학 반응이 일어나는 쪽으로, 양극은 반응이 일어나지 않는 쪽으로 위치시키는 것이 일반적이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 머시닝센터 작업시 공구의 길이가 그림과 같을 때 다음 프로그램에서 T02의 공구 길이 보정값은?

  1. 20
  2. -20
  3. -40
  4. 40
(정답률: 64%)
  • T02의 공구 길이 보정값은 -20입니다.

    이유는 T02의 공구 길이는 100이고, 프로그램에서는 G43 H20 Z100.를 사용하여 보정값을 설정하고 있습니다. 여기서 H20은 T02의 보정값을 의미하며, Z100은 T02의 공구 길이를 설정하는 명령어입니다.

    따라서 T02의 보정값은 100 - 20 = 80이 되며, 이는 프로그램에서 H20으로 설정된 값과 일치합니다. 따라서 정답은 -20입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. CNC 공작기계의 일상 점검중 매일 점검 내용에 해당하지 않는 것은?

  1. 베드면에 습동유가 나오는지 손으로 확인한다.
  2. 유압 탱크의 유량은 충분한가 확인한다.
  3. 각축은 원활하게 급속이동 되는지 확인한다.
  4. NC 장치 필터 상태를 확인한다.
(정답률: 64%)
  • NC 장치 필터는 CNC 공작기계의 일상 점검에 해당하지 않습니다. 이는 주로 주기적인 유지보수나 정기적인 점검 시에 확인하는 것이 적절합니다. 따라서 매일 점검 내용에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

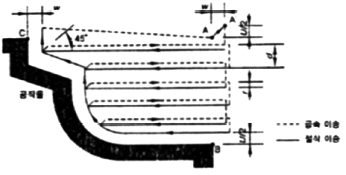

45. 그림은 바깥지름 막깍기 사이클의 공구 경로를 나타낸 것이다. 복합형 고정 사이클의 명령어는?

  1. G70
  2. G71
  3. G72
  4. G73
(정답률: 46%)
  • 복합형 고정 사이클은 G71 명령어를 사용한다. 이는 바깥지름 막깍기 사이클의 공구 경로를 따라가며 가공을 수행하는 명령어이다. G70은 직경 막깍기, G72는 내부지름 막깍기, G73은 드릴 사이클에 사용되는 명령어이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 CNC 선반 프로그램에서 분당이송(㎜/min)의 값은?

  1. 100
  2. 200
  3. 300
  4. 400
(정답률: 52%)
  • 주어진 프로그램에서 F값은 0.2이므로, 분당 회전수는 1000 x 0.2 = 200이 됩니다. 이 회전수에 따라 한 바퀴를 도는데 걸리는 시간은 1/200분이며, 이는 0.005분 또는 0.3초입니다. 이때, 이송거리는 60 x 0.3 x 2 x π x 50 = 5654.87mm가 되며, 따라서 분당 이송속도는 5654.87 x 200 = 1130974mm 또는 약 1131m입니다. 이 값을 반올림하여 100으로 답하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. CNC 프로그램에서 보조 프로그램을 사용하는 방법이다. (A), (B), (C)에 차례로 들어갈 어드레스로 적당한 것은?

  1. (A) : M98, (B) : M02, (C) : M99
  2. (A) : M98, (B) : M99, (C) : M02
  3. (A) : M30, (B) : M99, (C) : M02
  4. (A) : M30, (B) : M02, (C) : M99
(정답률: 51%)
  • 정답은 "(A) : M98, (B) : M99, (C) : M02" 입니다.

    (A)는 서브프로그램을 호출하는 명령어인 M98을 사용합니다.
    (B)는 서브프로그램을 종료하는 명령어인 M99를 사용합니다.
    (C)는 프로그램 종료 명령어인 M02를 사용합니다.

    따라서, 보조 프로그램을 호출하고 실행한 후에는 M99로 서브프로그램을 종료하고, 전체 프로그램이 끝나면 M02로 프로그램을 종료합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. CNC 선반 절삭가공의 작업 안전에 관한 사항으로 틀린 것은?

  1. 절삭유의 비산을 방지하기 위하여 문(door)을 닫는다.
  2. 절삭 가공 중에 반드시 보안경을 착용한다.
  3. 공작물이 튀어나오지 않도록 확실하게 고정한다.
  4. 칩의 제거는 면장갑을 끼고 손으로 제거한다.
(정답률: 83%)
  • 칩은 예기치 않게 날아올 수 있으므로 면장갑을 끼고 손으로 제거하면 손에 다칠 가능성이 있기 때문에 올바르지 않은 작업 안전 방법이다. 대신에 칩 제거를 위한 특수 도구를 사용하거나, 칩 제거를 위한 안전한 절차를 수행해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 서보 제어방식 중 모터에 내장된 타코 제네레이터에서 속도를 검축하고, 기계의 테이블에 부착된 스케일에서 위치를 검출하여 피드백 시키는 방식은?

  1. 개방회로 방식
  2. 반폐쇄회로 방식
  3. 폐쇄회로 방식
  4. 반개방회로 방식
(정답률: 43%)
  • 서보 제어 시스템에서 모터의 속도와 위치를 제어하기 위해서는 피드백 시스템이 필요합니다. 이때, 내장된 타코 제네레이터와 스케일을 이용하여 속도와 위치를 검출하고, 이를 제어 회로에 피드백 시키는 방식을 폐쇄회로 방식이라고 합니다. 폐쇄회로 방식은 제어 시스템의 안정성과 정확성을 높일 수 있어서 서보 제어 시스템에서 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 범용 공작기계와 CNC 공작기계를 비교하였을 때 CNC 공작기계가 유리한 점이 아닌 것은?

  1. 복잡한 형상의 부품가공에 성능을 발휘한다.
  2. 품질이 균일화되어 제품의 호환성을 유지할 수 있다.
  3. 장시간 자동운전이 가능하다.
  4. 숙련에 오랜 시간과 경험이 필요하다.
(정답률: 76%)
  • CNC 공작기계는 컴퓨터로 제어되기 때문에, 운전자가 컴퓨터 프로그래밍을 할 수 있어야 하며, 이를 위해서는 숙련과 경험이 필요합니다. 따라서 CNC 공작기계는 운전자의 숙련도에 따라 성능이 크게 달라질 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 200rpm으로 회전하는 스핀들 5회전 휴지를 지령하는 것으로 옳은 것은?

  1. G04 X1.5 ;
  2. G04 X0.7 ;
  3. G40 X1.5 ;
  4. G40 X0.7 ;
(정답률: 62%)
  • G04 X1.5 ;은 지연 명령어로, X축 이동을 1.5초간 지연시키는 명령어입니다. 따라서 200rpm으로 회전하는 스핀들이 5회전 동안 휴지를 지령하려면 일정한 시간 간격으로 휴지를 이동시켜야 합니다. 이때 G04 X1.5 ; 명령어를 사용하면 1.5초 간격으로 휴지를 이동시킬 수 있으므로 옳은 것입니다. 다른 보기는 X축 이동 거리나 G40 명령어를 사용하므로 휴지를 지령하는데 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 입출력 장치 중 출력장치가 아닌 것은?

  1. 하드 카피장치(hard copier)
  2. 플로터(plotter)
  3. 프린터(printer)
  4. 디지타이저(digitizer)
(정답률: 51%)
  • 디지타이저는 입력장치로, 그림이나 글씨를 손으로 쓰거나 그린 것을 디지털 데이터로 변환하는 장치입니다. 나머지 세 가지는 모두 출력장치로, 컴퓨터에서 생성한 데이터를 종이나 다른 매체에 출력하는 역할을 합니다. 따라서 정답은 디지타이저입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 기계의 기준점인 기계원점을 기준으로 정한 좌표계이며, 기계제작자가 파라미터에 의해 정하는 좌표계는?

  1. 공작물 좌표계
  2. 상대 좌표계
  3. 기계 좌표계
  4. 증분 좌표계
(정답률: 67%)
  • 기계원점을 기준으로 정한 좌표계이기 때문입니다. 다른 보기들은 기계원점과는 관련이 없거나, 다른 기준으로 좌표계를 정하는 경우가 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. CNC 프로그램에서 몇 개의 단어들이 모여 구성된 한개의 지령단위를 지령절(Block)이라고 하는데 지령절과 지령절을 구분하는 것은?

  1. KS
  2. EOB
  3. ISO
  4. DNC
(정답률: 72%)
  • 지령절과 지령절을 구분하는 것은 "EOB"입니다. EOB는 End of Block의 약자로, CNC 프로그램에서 한 개의 지령절이 끝나고 다음 지령절이 시작됨을 나타내는 신호입니다. 따라서 EOB가 없으면 CNC 시스템은 한 개의 지령절이 끝나고 다음 지령절이 시작되는지 알 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. CNC 공작기계에서 자동 운전을 실행하기 전에 도면의 임의의 점에 좌표계 원점을 정하고, 작성 프로그램을 테이블 위에 있는 일감에 적용시켜 원점 위치를 설정하는 것은?

  1. 공작물 좌표계 설정
  2. 상대 좌표계 설정
  3. 기계 좌표계 설정
  4. 잔여 좌표계 설정
(정답률: 51%)
  • CNC 공작기계에서 작업을 수행하기 위해서는 작업물의 위치와 이동 경로를 정확하게 파악해야 합니다. 이를 위해 작업물의 좌표계를 설정하는 것이 필요합니다. 따라서, "공작물 좌표계 설정"이 정답입니다. 이 작업을 통해 작업물의 위치와 이동 경로를 정확하게 파악하여 CNC 공작기계가 자동으로 작업을 수행할 수 있도록 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음중 원호보간 지령과 관계가 없는 것은?

  1. G02
  2. G03
  3. R
  4. M09
(정답률: 74%)
  • 원호보간 지령은 G02, G03, R 지령과 관련이 있지만, M09 지령은 스피들 함수를 사용하여 스피들을 멈추는 지령이므로 원호보간과는 관련이 없습니다. 따라서 정답은 M09입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 머시닝센터 가공시 평면을 선택하는 G 코드가 아닌 것은?

  1. G17
  2. G18
  3. G19
  4. G20
(정답률: 69%)
  • G20은 인치 단위로 평면을 선택하는 G 코드이고, 나머지 세 개의 G 코드는 각각 XY, XZ, YZ 평면을 선택하는 G 코드입니다. 따라서 머시닝센터에서 평면을 선택할 때 G20은 선택할 수 없는 옵션이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. CNC 프로그램에서 "G97 s200 ;"에 대한 설명으로 맞는 것은?

  1. 주축은 200rpm으로 회전한다.
  2. 주축 속도가 200m/min이다.
  3. 주축의 최고 회전수는 200rpm 이다.
  4. 주축의 최저 회전수는 200rpm 이다.
(정답률: 46%)
  • 정답: 주축은 200rpm으로 회전한다.

    해설: G97은 주축 속도를 rpm으로 설정하는 명령어이며, s200은 주축 속도를 200rpm으로 설정하는 값입니다. 따라서 이 명령어는 주축을 200rpm으로 회전시키는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 드릴링 머신의 작업시 안전 사항 중 틀린 것은?

  1. 드릴을 회전시킨 후에는 테이블을 조정하지 않는다.
  2. 드릴을 고정하거나 풀 때는 주축이 완전히 정지한 후에 작업을 한다.
  3. 드릴이나 드릴 소켓 등을 뽑을 때는 해머 등으로 가볍게 두드려 뽑는다.
  4. 얇은 판의 구멍 뚫기에는 밑에 보조 판 나무를 사용하는 것이 좋다.
(정답률: 60%)
  • "드릴이나 드릴 소켓 등을 뽑을 때는 해머 등으로 가볍게 두드려 뽑는다."가 틀린 것입니다. 이는 부드러운 부분을 손상시키거나 파손시킬 수 있으며, 대신 적절한 도구를 사용하여 부드럽게 뽑아내는 것이 안전합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. CNC 선반 프로그램에서 나사 가공에 대한 설명 중 틀린 것은?

  1. G76은 복합 사이클을 이용한 나사 가공이다.
  2. 나사산의 각도는 50°이다.
  3. 나사가공의 최종지름은 47.62mm이다.
  4. 나사의 리드는 2.0mm이다.
(정답률: 50%)
  • 정답은 "나사산의 각도는 50°이다."입니다.

    이유는 G76 나사 가공 명령어에서 P 매개 변수는 나사산의 각도를 나타내며, 이 경우 P50으로 설정되어 있기 때문입니다. 따라서 나사산의 각도는 50°입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
