컴퓨터응용밀링기능사 필기 기출문제복원 (2013-07-21)

컴퓨터응용밀링기능사 2013-07-21 필기 기출문제 해설

이 페이지는 컴퓨터응용밀링기능사 2013-07-21 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

컴퓨터응용밀링기능사
(2013-07-21 기출문제)

목록

1과목: 기계재료 및 요소

1. 18-8형 스테인리스강의 주성분은?

  1. Cr 18% - Ni 8%
  2. Ni 18% - Cr 8%
  3. Cr 18% - Ti 8%
  4. Ti 18% - Ni 8%
(정답률: 68%)
  • 18-8형 스테인리스강은 명칭 그대로 크롬(Cr) 18%와 니켈(Ni) 8%를 주성분으로 하여 내식성과 내열성을 높인 합금강입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음중 연삭재 또는 연마제로 사용되는 천연 소재는?

  1. 알런덤
  2. 카보런덤
  3. 에머리
  4. 탄화붕소
(정답률: 42%)
  • 에머리는 주성분이 알루미나($Al_{2}O_{3}$)이며, 금강사라고도 불리는 대표적인 천연 연마제입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 탄소강의 성질에 관한 설명으로 옳지 않은 것은?

  1. 탄소량이 많아지면 인성과 충격치는 감소한다.
  2. 탄소량이 증가할수록 내식성은 증가한다.
  3. 탄소강의 비중은 탄소량의 증가에 따라 감소한다.
  4. 비열, 항자력은 탄소량의 증가에 따라 증가한다.
(정답률: 34%)
  • 탄소강은 탄소량이 증가할수록 경도와 강도는 높아지지만, 내식성과 인성 및 충격치는 감소하는 성질을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 보통 주철에 Ni, Cr, Mo, Cu, Mg 등의 합금원소나 Si, Mn, P 등을 특히 다량 첨가하여 보통 주철에서 얻을 수 없는 훌륭한 기계적인 성질과 내식, 마멸성, 내열성 등의 특성을 갖도록 한 것은?

  1. 합금 주철
  2. 칠드 주철
  3. 가단 주철
  4. 미하나이트 주철
(정답률: 44%)
  • 보통 주철에 Ni, Cr, Mo, Cu, Mg 등의 합금원소나 Si, Mn, P 등을 다량 첨가하여 내식성, 내마멸성, 내열성 등 기계적 성질을 향상시킨 주철을 합금 주철이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 특수청동 중 시효 경과 처리 후의 강도가 981 MPa 이상으로 특수강에 견줄만하며, 뜨임 경화 시효성이 뚜렷하여 베어링, 고급 스프링, 전기 접점, 전극 등에 사용되는 것은?

  1. 알루미늄 청동
  2. 베릴륨 청동
  3. 아암즈 청동
  4. 코슨 합금
(정답률: 58%)
  • 베릴륨 청동은 특수청동의 일종으로, 뜨임 경화 시효성이 매우 뚜렷하여 강도가 높으며 베어링, 고급 스프링, 전기 접점, 전극 등에 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 청동합금에서 탈산제로 인동을 첨가하여 제조하여 강도, 탄성률, 내마모성을 향상시킨 합금 주물로 기어, 베어링 유압실린더 등에 이용되는 것은?

  1. 규소청동 주물
  2. 납청동 주물
  3. 인청동 주물
  4. 알루미늄 청동 주물
(정답률: 67%)
  • 인청동 주물은 청동 합금에 탈산제로 인(P)을 첨가하여 강도, 탄성률, 내마모성을 향상시킨 합금으로, 주로 기어, 베어링, 유압 실린더 등에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 6:4 황동에 주석을 0.75 ~ 1% 정도 첨가하여 판, 봉 등으로 가공되어 용접봉, 파이프 선박용 기계에 주로 사용되는 것은?

  1. 애드미럴티 황동
  2. 네이벌 황동
  3. 델타 메탈
  4. 듀라나 메탈
(정답률: 57%)
  • 6:4 황동에 주석을 0.75~1% 첨가하여 내식성을 높인 합금은 네이벌 황동입니다.

    오답 노트
    애드미럴티 황동: 7:3 황동에 주석 1% 첨가
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 나사산의 각도가 미터계에서 30°, 인치계에서 29°로서 애크미 나사라고도 하는 것은?

  1. 사각 나사
  2. 사다리꼴 나사
  3. 톱니 나사
  4. 너클 나사
(정답률: 78%)
  • 사다리꼴 나사는 미터계 30°, 인치계 29°의 나사산 각도를 가지며, 특히 인치계에서는 애크미 나사라고도 불립니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 축과 보스의 양쪽에 모두 키 홈을 파기 어려울 때 사용되며, 편심되지 않고 축의 어느 위치에나 설치할 수 있는 것은?

  1. 평 키
  2. 원뿔 키
  3. 반달 키
  4. 새들 키
(정답률: 33%)
  • 원뿔 키는 축과 보스 양쪽에 키 홈을 파기 어려운 상황에서 사용하며, 편심 없이 축의 어느 위치에나 자유롭게 설치할 수 있는 특징이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 그림과 같이 접속된 스프링에 하중(W)이 60N 이 작용할 때 처짐량(δ)은 몇 mm인가?(단, 스프링상수 K1 = k2 = 2N/mm 이다.)

  1. 15
  2. 20
  3. 25
  4. 30
(정답률: 36%)
  • 그림과 같이 스프링이 병렬로 연결된 경우, 전체 스프링 상수는 각 스프링 상수의 합과 같습니다. 하중 $W$와 전체 스프링 상수 $K$를 이용하여 처짐량 $\delta$를 구합니다.
    ① [기본 공식] $\delta = \frac{W}{K_1 + K_2}$
    ② [숫자 대입] $\delta = \frac{60}{2 + 2}$
    ③ [최종 결과] $\delta = 15$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 하중이 축선에 직각으로 작용하는 곳에 사용하는 베어링은?

  1. 레이디얼 베어링
  2. 피벗 베어링
  3. 컬러 베어링
  4. 스러스트 베어링
(정답률: 55%)
  • 축선에 직각 방향(반경 방향)으로 작용하는 하중을 지지하는 베어링을 레이디얼 베어링이라고 합니다.

    오답 노트
    스러스트 베어링: 축선 방향(축 방향)으로 작용하는 하중을 지지함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 시간이 변함에 따라 크기와 방향이 변하지 않는 하중은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 정하중
  2. 반복하중
  3. 교번하중
  4. 충격하중
(정답률: 61%)
  • 정하중은 시간의 경과에 따라 하중의 크기와 방향이 변하지 않고 일정하게 작용하는 하중을 말합니다.

    오답 노트
    반복하중: 힘의 방향은 일정하나 크기가 변함
    교번하중: 크기와 방향이 주기적으로 변함
    충격하중: 매우 짧은 시간에 순간적으로 작용함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 원통 커플링의 종류에 속하지 않는 것은?

  1. 반중첩 커플링
  2. 머프 커플링
  3. 셀러 커플링
  4. 플랜지 커플링
(정답률: 41%)
  • 원통 커플링에는 머프, 반중첩, 셀러, 마찰원통, 클램프 커플링 등이 포함됩니다.

    오답 노트
    플랜지 커플링: 원통형이 아닌 플랜지(원판) 형태의 결합 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 나사에서 리드(lead)란?

  1. 나사가 1회전했을 때 축 방향으로 이동한 거리
  2. 나사가 1회전했을 때 나사산상의 1점이 이동한 원주거리
  3. 암나사가 2회전 했을 때 축 방향으로 이동한 거리
  4. 나사가 1회전했을 때 나사산상의 1점이 이동한 원주각
(정답률: 74%)
  • 리드(lead)는 나사가 1회전 했을 때 축 방향으로 전진한 거리를 의미합니다.
    $$L = p \times n$$ (여기서 $L$은 리드, $p$는 피치, $n$은 줄 수)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 모듈(M)이 5, 잇수가 각 30개, 50개의 한 쌍의 스퍼기어가 있다. 중심거리는?

  1. 150 mm
  2. 200 mm
  3. 250 mm
  4. 300 mm
(정답률: 58%)
  • 두 기어의 피치원 지름 합의 절반이 중심거리가 됩니다.
    ① [기본 공식] $C = \frac{m(Z_1 + Z_2)}{2}$
    ② [숫자 대입] $C = \frac{5(30 + 50)}{2}$
    ③ [최종 결과] $C = 200$ mm
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도(절삭부분)

16. 기계제도에서 굵은 1점 쇄선이 사용되는 용도에 해당하는 것은?

  1. 숨은선
  2. 파단선
  3. 특수 지정선
  4. 무게 중심선
(정답률: 61%)
  • 기계제도에서 굵은 1점 쇄선은 특수 지정선을 나타낼 때 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 기어를 도시하는데 있어서 선의 사용방법으로 맞는 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 잇봉우리원은 가는 실선으로 표시한다.
  2. 피치원은 가는 2점 쇄선으로 표시한다.
  3. 이골원은 가는 1점 쇄선으로 표시한다.
  4. 잇줄방향은 보통 3개의 가는 실선으로 표시한다.
(정답률: 36%)
  • 기어 제도 시 헬리컬 기어, 나사기어, 웜 등의 잇줄방향은 보통 3개의 가는 실선으로 표시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 그림이 나타내는 공유압 기호는 무엇인가?

  1. 체크 밸브
  2. 릴리프 밸브
  3. 무부하 밸브
  4. 감압 밸브
(정답률: 41%)
  • 기호는 릴리프 밸브를 나타냅니다. 릴리프 밸브(안전밸브)는 압력용기나 보일러 등에서 압력이 설정치 이상으로 상승했을 때, 유체를 외부로 분출시켜 시스템을 보호하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 제거가공을 허락하지 않는 것을 의미하는 표면의 결 도시기호는?

(정답률: 69%)
  • 표면 결 도시기호에서 는 제거가공을 해서는 안 됨을 의미합니다.

    오답 노트
    : 제거가공 필요 여부를 문제 삼지 않음
    : 잘못된 표기
    : 제거가공을 필요로 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 기계제도에서 사용하는 치수 공차 및 끼워 맞춤과 관련한 용어 설명으로 틀린 것은?

  1. 실 치수 : 형체의 실측 치수
  2. 기준 치수 : 위 치수 허용차 및 아래 치수 허용차를 적용하는데 따라 허용한계치수가 주어지는 기준이 되는 치수
  3. 최소 허용 치수 : 형체에 허용되는 최소 치수
  4. 공차 등급 : 기본공차의 산출에 사용하는 기준치수의 함수로 나타낸 단위
(정답률: 53%)
  • 공차 등급은 IT 공차 등급을 의미하며, 이는 기본공차의 산출에 사용하는 기준치수의 함수로 나타낸 '단위'가 아니라 '등급'을 구분하는 체계입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 치수를 표현하는 기호 중 치수와 병용되어 특수한 의미를 나타내는 기소를 적용할 때가 있다. 이기호에 해당하지 않는 것은?

  1. Sø7
  2. C3
  3. ∠5
  4. SR15
(정답률: 58%)
  • 치수와 병용하여 특수한 의미를 나타내는 기호로는 구의 지름을 뜻하는 $S\phi$, $45^{\circ}$ 모따기를 뜻하는 $C$, 구의 반지름을 뜻하는 $SR$ 등이 사용됩니다. $\angle 5$는 일반적인 치수 병용 특수 기호에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 그림과 같은 입체도에서 화살표 방향을 정면으로 할 경우 정면도로 가장 적합한 것은?

(정답률: 81%)
  • 제시된 입체도 에서 화살표 방향을 정면으로 바라보았을 때, 보이는 외형선과 숨은선을 분석하면 형상이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 기하공차를 나타내는데 있어서 데이텀이 반드시 필요한 것은?

  1. 원통도
  2. 평행도
  3. 진직도
  4. 진원도
(정답률: 51%)
  • 기하공차 중 자세공차, 위치공차, 흔들림공차는 기준이 되는 데이텀이 반드시 필요합니다. 평행도는 자세공차에 해당하므로 데이텀이 필수적입니다.

    오답 노트
    원통도, 진직도, 진원도: 데이텀이 필요 없는 모양공차
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음이 도시된 단면도의 명칭은?

  1. 전단면도
  2. 한쪽 단면도
  3. 부분 단면도
  4. 회전도시 단면도
(정답률: 67%)
  • 대칭형 부품의 일부를 절단하여 단면을 나타내고, 이를 회전시켜 전체 형상을 한 도면에 표현하는 방식인 은 회전도시 단면도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

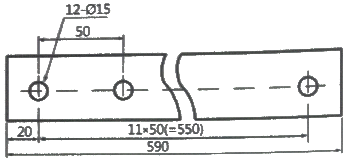

25. 아래 도시된 내용은 리벳 작업을 위한 도면이다. 바르게 설명한 것은?

  1. 양끝 20mm 띄워서, 50mm의 피치로 지름 15mm의 구멍을 12개 뚫은다.
  2. 양끝 20mm 띄워서, 50mm의 피치로 지름 12mm의 구멍을 15개 뚫은다.
  3. 양끝 20mm 띄워서, 12mm의 피치로 지름 15mm의 구멍을 50개 뚫은다.
  4. 양끝 20mm 띄워서, 15mm의 피치로 지름 50mm의 구멍을 12개 뚫은다.
(정답률: 59%)
  • 제시된 도면 을 분석하면 다음과 같습니다.
    1. 구멍의 규격: $12-\phi 15$는 지름 $15\text{mm}$의 구멍을 $12$개 뚫는다는 의미입니다.
    2. 피치: 구멍 간의 간격이 $50\text{mm}$로 표시되어 있습니다.
    3. 끝단 거리: 양끝에서 $20\text{mm}$씩 띄워져 배치되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 기어를 가공하는 방법으로 적당하지 않는 것은?

  1. 형판에 의한 방법
  2. 연동척에 의한 방법
  3. 총형 커터에 의한 방법
  4. 창성법에 의한 방법
(정답률: 45%)
  • 기어 가공은 주로 밀링 머신을 이용한 형판법, 총형 커터법, 창성법 등이 사용됩니다. 연동척은 선반 가공 시 공작물을 고정하기 위해 사용하는 장치이므로 기어 가공 방법으로 적절하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 보통 버니어캘리퍼스로 측정할 수 없는 것은?

  1. 외측 측정
  2. 나사 유효경 측정
  3. 좁은 폭 측정
  4. 내측 측정
(정답률: 68%)
  • 버니어캘리퍼스는 외측, 내측, 깊이, 단차 치수를 측정하는 다목적 측정기입니다. 나사 유효경과 같이 정밀한 특수 치수는 전용 측정기를 사용해야 하므로 버니어캘리퍼스로는 측정할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 지름 100mm, 길이 300mm인 연강봉을 선반에서 가공할 때 이송을 0.2mm/rev, 절삭속도를 157m/min으로 하면 1회 가공하는데 걸리는 시간은?

  1. 3분
  2. 4분
  3. 5분
  4. 6분
(정답률: 35%)
  • 절삭 속도를 이용해 주축 회전수를 구한 뒤, 가공 길이를 이송 속도와 회전수의 곱으로 나누어 가공 시간을 산출합니다.
    ① [기본 공식]
    $$N = \frac{1000 \times V}{\pi \times D}$$
    $$T = \frac{L}{f \times N}$$
    ② [숫자 대입]
    $$N = \frac{1000 \times 157}{3.14 \times 100} = 500$$
    $$T = \frac{300}{0.2 \times 500}$$
    ③ [최종 결과]
    $$T = 3$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 수직 밀링 머신에서 기둥의 슬라이드면을 따라 상하로 이송하는 밀링 장치는?

  1. 니(Knee)
  2. 새들(saddle)
  3. 테이블(table)
  4. 오버 암(over arm)
(정답률: 51%)
  • 수직 밀링 머신에서 각 장치의 이송 방향을 구분하는 문제입니다. 니(Knee)는 기둥의 슬라이드면을 따라 상하로 이동하는 장치입니다.

    오답 노트
    새들(saddle): 전후 이송
    테이블(table): 좌우 이송
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 절삭공구를 계속 사용하였을 때 나타나는 현상이 아닌 것은?

  1. 절삭성이 저하된다.
  2. 가공치수의 정밀도가 떨어진다.
  3. 표면거칠기가 나빠진다.
  4. 소요 절삭동력이 감소한다.
(정답률: 70%)
  • 절삭공구를 계속 사용하여 마모가 진행되면 절삭 저항이 증가하므로, 이를 깎기 위해 필요한 소요 절삭동력은 오히려 증가하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계공작법

31. 각도 측정기에 해당하지 않는 것은?

  1. 사인바
  2. 각도 게이지
  3. 서피스 게이지
  4. 콤비네이션 세트
(정답률: 59%)
  • 서피스 게이지는 정반 위에 놓고 이동시키며 공작물에 평행선을 긋거나 평행면을 검사하는 데 사용하는 공구이므로 각도 측정기가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 수평 밀링머신의 플레인 커터 작업에서 상향 절삭에 대한 특징으로 맞는 것은?

  1. 날 자리 간격이 짧고, 가공면이 깨끗하다.
  2. 기계에 무리를 주지만 공작물 고정이 쉽다.
  3. 가공할 면을 잘 볼 수 있어 시야 확보가 좋다.
  4. 커터의 절삭방향과 공작물의 이송방향이 서로 반대로 백래시가 없어진다.
(정답률: 56%)
  • 상향 절삭은 커터의 절삭 방향과 공작물의 이송 방향이 서로 반대 방향으로 움직이기 때문에, 기계적인 유격인 백래시가 자동으로 제거되는 특징이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 선반에서 다음 설명에 해당하는 부분은?

  1. 심압대
  2. 주축대
  3. 베드
  4. 왕복대
(정답률: 61%)
  • 주축 맞은편에 설치되어 공작물을 지지하거나 드릴 등의 공구를 고정하는 장치는 심압대입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 밀링 머신에서 공구의 떨림 현상을 발생하게 하는 요소와 가장 관련이 없는 것은?

  1. 가공의 절삭조건
  2. 밀링 커터의 정밀도
  3. 공작물의 고정 방법
  4. 밀링 머신의 크기
(정답률: 73%)
  • 밀링 가공 시 떨림(채터링)은 절삭 조건, 공구의 정밀도, 공작물의 고정 상태 등 강성과 진동에 영향을 주는 요소에 의해 발생하며, 머신 자체의 크기는 떨림 발생의 직접적인 원인과 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 드릴링, 보링, 리밍 등 1차 가공한 것을 더욱 정밀하게 연삭 가공하는 것으로 구멍의 진원도, 진직도 및 표면 거칠기 등을 향상시키기 위한 가공방법은?

  1. 래핑
  2. 수퍼피니싱
  3. 호닝
  4. 방전가공
(정답률: 32%)
  • 호닝은 드릴링, 보링, 리밍 등으로 1차 가공된 구멍의 내면을 정밀하게 연삭하여 진원도, 진직도 및 표면 거칠기를 향상시키는 가공법입니다.

    오답 노트
    래핑: 랩제와 공작물 사이의 상대 운동을 이용한 정밀 가공
    수퍼피니싱: 연한 숫돌에 진동을 주어 표면 거칠기를 개선하는 가공
    방전가공: 불꽃 방전으로 재료를 용해하여 제거하는 방법
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 무겁고 회전시키기가 곤란하거나 중량이 커서 편심으로 가공될 우려가 있는 제품의 구멍을 2차 가공하여야 할 때 적합한 공작기계는?

  1. 보링머신
  2. 플레이너
  3. 셰이퍼
  4. 호빙머신
(정답률: 43%)
  • 보링머신은 중량이 커서 회전시키기 어렵거나 편심 가공 우려가 있는 대형 공작물의 구멍을 정밀하게 확대 가공하는 데 적합한 공작기계입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 중 구멍이 있는 공작물을 조정하여 동심으로 가공할 때 사용되는 선반용 부속장치는?

  1. 맨드릴
  2. 단동척
  3. 방진구
  4. 심압대
(정답률: 38%)
  • 맨드릴은 구멍이 있는 공작물을 끼워 중심을 맞춘 뒤, 외경을 동심으로 가공할 때 사용하는 선반용 부속장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 가공물의 표면 거칠기를 나쁘게 하고 공구의 수명을 단축시키며 진동 등의 원인이 되는 구성인선 발생을 억제할 수 있는 것은?

  1. 절삭 깊이를 크게 한다.
  2. 윤활성이 좋은 절삭유제를 사용한다.
  3. 절삭 속도를 작게 한다.
  4. 공구의 윗면 경사각을 작게 한다.
(정답률: 61%)
  • 구성인선은 칩이 공구 끝단에 달라붙는 현상으로, 윤활성이 좋은 절삭유제를 사용하여 마찰을 줄임으로써 발생을 억제할 수 있습니다.

    오답 노트
    절삭 깊이를 크게 한다: 절삭 깊이를 작게 해야 함
    절삭 속도를 작게 한다: 절삭 속도를 크게 해야 함
    공구의 윗면 경사각을 작게 한다: 윗면 경사각을 크게 해야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 센터리스(centerless) 연삭기에는 이송 장치가 따로 없다. 무엇이 이송을 대신해 주는가?

  1. 연삭 숫돌
  2. 공작물 지지대
  3. 공작물
  4. 조정 숫돌
(정답률: 35%)
  • 센터리스 연삭기는 공작물을 지지하는 센터가 없는 대신, 연삭 숫돌과 함께 배치된 조정 숫돌이 공작물을 적절한 각도로 기울여 회전시키며 이송 역할을 대신합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 일반적으로 유동형 칩이 발생하는 조건으로 틀린 것은?

  1. 절삭 깊이가 적을 때
  2. 절삭 속도가 빠를 때
  3. 메진 재료를 저속으로 절삭할 때
  4. 공구의 윗면 경사각이 클때
(정답률: 60%)
  • 유동형 칩은 절삭 속도가 빠르고, 절삭 깊이가 적으며, 공구의 윗면 경사각이 클 때 주로 발생합니다.

    오답 노트
    메진 재료를 저속으로 절삭할 때: 메진 재료를 절삭하면 균열형 칩이 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: CNC공작법 및 안전관리

41. 연삭작업에서 로딩(눈메움)이 일어나는 경우로 적합하지 않은 것은?

  1. 드레싱 한 연삭숫돌을 사용할 경우
  2. 연성이 큰 재료를 연삭할 경우
  3. 결합도가 너무 단단하여 자생작용이 어려운 경우
  4. 조직이 지나치게 치밀한 경우
(정답률: 40%)
  • 로딩(눈메움)은 숫돌의 입자 사이에 칩이 박혀 절삭력이 떨어지는 현상으로, 결합도가 너무 단단하거나 조직이 치밀할 때, 또는 연성이 큰 재료를 연삭할 때 발생합니다.

    오답 노트
    드레싱 한 연삭숫돌을 사용할 경우: 드레싱은 눈메움을 제거하고 새로운 입자를 노출시키는 작업이므로 로딩을 방지합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 환봉 또는 관 왼경 등의 원통 외면에 수나사를 내는 공구는?

  1. 탭
  2. 드릴
  3. 리머
  4. 다이스
(정답률: 55%)
  • 원통 외면에 수나사를 가공하는 공구는 다이스이며, 반대로 내면에 암나사를 가공하는 공구는 탭입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. A점에서 B점으로 그림과 같이 원호 가공하는 프로그램으로 맞는 것은?

  1. G90 G02 X70.0 Y30.0 R30. ;
  2. G90 G03 X70.0 Y30.0 R30. ;
  3. G91 G02 X70.0 Y30.0 R30. ;
  4. G91 G03 X70.0 Y30.0 R30. ;
(정답률: 42%)
  • 에서 A점($100, 60$)에서 B점($70, 30$)으로 이동하는 경로는 시계 방향의 원호 보간이므로 G02를 사용하며, 좌표값이 절대 좌표로 제시되어 있으므로 절대지령 G90을 사용합니다. 따라서 정답은 G90 G02 X70.0 Y30.0 R30. ; 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 머시닝센터의 절대 좌표를 나타낸 화면이다. 공구의 현재위치가 다음과 같이 표시될 수 있도록 반자동(MDI)모드에서 공작물의 좌표계의 원점을 설정하고자 할 때 입력할 내용으로 적당한 것은?

  1. G89 X0. Y0. Z10. ;
  2. G90 X0. Y0. Z10. ;
  3. G91 X0. Y0. Z10. ;
  4. G92 G90 X0. Y0. Z10.
(정답률: 29%)
  • 머시닝센터에서 G92는 공작물 좌표계를 설정하는 준비기능입니다. 의 설정 후 화면처럼 현재 위치를 $X0. Y0. Z10.$으로 지정하기 위해서는 절대지령인 G90과 좌표 설정 기능인 G92를 함께 사용하여 G92 G90 X0. Y0. Z10.으로 입력해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. CNC 선반에서 단면이나 테이퍼 가공시 절삭속도를 일정하게 유지시키고자 할 대 사용되는 준비기능은?

  1. G94
  2. G96
  3. G97
  4. G98
(정답률: 49%)
  • 단면이나 테이퍼 가공 시 공구의 위치가 중심에서 멀어짐에 따라 회전수를 자동으로 조절하여 절삭속도를 일정하게 유지하는 기능은 G96입니다.

    오답 노트
    G94: 절삭 사이클B
    G97: 절삭속도 일정제어 취소
    G98: 분당 이송 지정(m/min)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. CNC 선반에서 공구기능 T0503에서 "03"이 뜻하는 것은?

  1. 공구 보정번호
  2. 공구 번호
  3. 공구 수
  4. 공구 보정량
(정답률: 62%)
  • CNC 선반의 공구 선택 기능 T P Q 형식에서 앞의 두 자리(P)는 공구 번호를, 뒤의 두 자리(Q)는 공구 보정번호를 의미합니다. 따라서 T0503에서 03은 공구 보정번호를 뜻합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. CNC 공작기계의 일상 점검 중 매일 점검사항이 아닌 것은?

  1. 작동점검
  2. 게이지 압력점검
  3. 기계의 정도검사
  4. 유량 점검
(정답률: 56%)
  • 기계의 정도검사는 정밀한 측정 장비를 사용하여 기계의 정밀도를 확인하는 작업으로, 매일 수행하는 일상 점검 항목이 아니라 정기적으로 실시하는 정밀 점검 사항입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 일감을 측정하거나 정확한 거리의 이동 또는 공구보정할 때 사용하며 현 위치가 좌표계의 원점이 되고 필요에 따라 그 위치를 기준점으로 지정할 수 있는 좌표계는?

  1. 상대 좌표계
  2. 기계 좌표계
  3. 공구 좌표계
  4. 임시 좌표계
(정답률: 53%)
  • 상대 좌표계는 현재 위치를 임시 원점으로 설정하여 측정이나 공구 보정, 정확한 거리 이동 시에 사용하는 좌표계입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. CNC 선반 프로그램 중 G70 P10 Q50 ; 에서 P10의 의미는?

  1. 다듬절삭 지령절의 첫 번째 전개번호
  2. 다듬절삭 지령절의 마지막 전개번호
  3. 거친절삭 지령절의 첫 번째 전개번호
  4. 거진절삭 지령절의 마지막 전개번호
(정답률: 46%)
  • G70은 다듬절삭 사이클 지령이며, 여기서 P는 다듬절삭을 위해 참조할 프로그램의 시작 전개번호를 의미하므로 다듬절삭 지령절의 첫 번째 전개번호가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

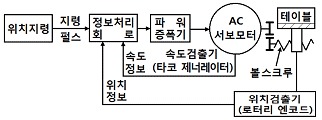

50. 모터에서 속도를 검출하고 기계의 테이블에서 위치를 검출하여 피드백 시키는 그림과 같은 서버기구 방식은?

  1. 하이브리드 방식
  2. 폐쇄회로 방식
  3. 반폐쇄회로 방식
  4. 개방회로 방식
(정답률: 35%)
  • 모터에서 속도를 검출하고, 최종 출력단인 테이블에서 직접 위치를 검출하여 피드백하는 방식은 폐쇄회로 방식입니다.

    오답 노트
    반폐쇄회로 방식: 테이블이 아닌 볼스크루의 회전량을 검출함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. CNC 선반에서 지령값 X75.0으로 프로그램하여 소재를 시험 가공한 후에 측정한 결과 ø74.95 이었다. 기존의 X축 보정값을 0.005라 하면 공구 보정값을 얼마로 수정해야 하는가?

  1. 0.005
  2. 0.045
  3. 0.055
  4. 0.01
(정답률: 49%)
  • 지령값과 실제 측정값의 차이(오차)를 계산하여 기존 보정값에 더해주는 방식으로 수정합니다.
    ① [기본 공식] $보정값 = (지령값 - 측정값) + 기존 보정값$
    ② [숫자 대입] $보정값 = (75.0 - 74.95) + 0.005$
    ③ [최종 결과] $보정값 = 0.055$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음은 공구 길이 보정 프로그램이다. ( ) 안에 알맞은 것은?

  1. D01
  2. H01
  3. S01
  4. M01
(정답률: 41%)
  • 준비기능 G43은 공구 길이 보정을 수행하는 명령어로, 이때 보정 값의 번호를 지정하기 위해 H 주소를 사용합니다.
    따라서 의 빈칸에 들어갈 알맞은 코드는 H01입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. CNC 선반 작업시의 안전사항 중 잘못된 것은?

  1. 공작물을 고정한 다음 회전시키면서 공작물의 중심이 잘 맞았는지 점검한다.
  2. 공구는 공작물과 충분한 거리를 유지하도록 돌출거리를 크게 한다.
  3. 치수 검사는 공작물의 회전이 완전히 멈춘 다음 측정한다.
  4. 공구 교환 위치는 공작물과 충돌하지 않는 위치로 한다.
(정답률: 56%)
  • 공구의 돌출거리가 너무 크면 강성이 떨어져 떨림(chatter) 현상이 발생하거나 파손될 위험이 있으므로, 가공에 필요한 최소한의 길이로 적절하게 설정해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

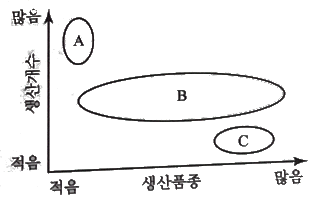

54. 그림의 (A), (B), (C) 에 해당하는 공작기계로 적당한 것은?

  1. (A) : 범용기계, (B) : 전용기계, (C) : CNC 공작기계
  2. (A) : 범용기계, (B) : CNC 공작기계, (C) : 전용기계
  3. (A) : 전용기계, (B) : 범용기계, (C) : CNC 공작기계
  4. (A) : 전용기계, (B) : CNC 공작기계, (C) : 범용기계
(정답률: 47%)
  • 그래프에서 생산품종이 적고 생산개수가 많은 영역(A)은 특정 제품만 대량 생산하는 전용기계, 품종과 수량 모두 유연하게 대응하는 영역(B)은 CNC 공작기계, 품종은 많으나 생산개수가 적은 영역(C)은 범용기계의 특성을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 머시닝센터의 준비기능에 대한 설명 중 틀린 것은?

  1. G17 - XY 평면 지정
  2. G21 - 메트릭 변환(metric-data) 입력
  3. G43 - 공구길이 보정 +
  4. G54 - 로칼(local) 좌표계 설정
(정답률: 41%)
  • G54는 로컬 좌표계 설정이 아니라, 공작물 좌표계 1번을 선택하는 기능입니다.

    오답 노트
    G17: XY 평면 지정
    G21: 메트릭 입력
    G43: 공구길이 보정 (+)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. CAM 시스템의 가공 과정 흐름도로 올바른 것은?

  1. 공구경로 생성 → 곡면 모델링 → NC데이터 생성 → DNC 전송
  2. 곡선 모델링 → 공구경로 생성 → NC데이터 생성 → DNC 전송
  3. 곡면 모델링 → NC데이터 생성 → 공구경로 생성 → DNC 전송
  4. 공구경로 생성 → NC데이터 생성 → 곡면 모델링 → DNC 전송
(정답률: 42%)
  • CAM 시스템의 일반적인 가공 흐름은 형상을 정의하는 모델링 단계에서 시작하여, 실제 공구가 움직일 경로를 생성하고, 이를 기계가 인식할 수 있는 NC 데이터로 변환한 뒤, DNC를 통해 기계로 전송하는 순서로 진행됩니다. 따라서 곡선 모델링 → 공구경로 생성 → NC데이터 생성 → DNC 전송 순이 올바릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 공작기계 작업에서 안전에 관한 사항으로 틀린 것은?

  1. 기계 위에 공구나 작업복 등을 올려놓지 않는다.
  2. 회전하는 기계를 손이나 공구로 멈추지 않는다.
  3. 칩이 비산 할 때는 손으로 받아서 처리한다.
  4. 절삭 중이나 회전 중에는 공작물을 측정하지 않는다.
(정답률: 82%)
  • 절삭 중 발생하는 칩은 매우 날카롭고 뜨거우므로 손으로 직접 받아서 처리하면 심각한 외상을 입을 수 있어 절대 금지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. CNC 선반에서 나사 절삭에 사용하는 준비기능이 아닌 것은?

  1. G32
  2. G76
  3. G90
  4. G92
(정답률: 45%)
  • G90은 절삭 사이클 A 기능이며, 나사 절삭과는 관련이 없습니다.

    오답 노트
    G32: 나사 절삭
    G76: 나사 절삭 사이클
    G92: 나사 절삭 사이클
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 준비기능 중 절삭가공에 사용되는 기능이 아닌 것은?

  1. G00
  2. G01
  3. G02
  4. G03
(정답률: 65%)
  • G00은 공구를 지정된 위치로 빠르게 이동시키는 위치 결정(급속 이송) 기능이므로, 실제 재료를 깎는 절삭 가공 기능이 아닙니다.

    오답 노트
    G01: 직선 보간(절삭 이송)
    G02: 원호 보간(시계 방향)
    G03: 원호 보간(반시계 방향)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 지령절에서 직경(d)이 ømm 일 때 주축의 회전수는 얼마인가?

  1. 150rpm
  2. 1000rpm
  3. 1500rpm
  4. 2387rpm
(정답률: 57%)
  • 절삭속도 공식을 통해 계산된 회전수가 G50으로 설정된 주축 최고 회전수를 초과할 경우, 제한값인 최고 회전수가 적용됩니다.
    ① [기본 공식] $N = \frac{1000 \times V}{\pi \times d}$
    ② [숫자 대입] $N = \frac{1000 \times 150}{3.14 \times 20}$
    ③ [최종 결과] $N = 2388.5$
    계산 결과는 약 $2388.5\text{rpm}$이지만, 지령절의 G50 S1500에 의해 주축 최고 회전수가 $1500\text{rpm}$으로 제한되어 있으므로 정답은 1500rpm입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
