컴퓨터응용밀링기능사 필기 기출문제복원 (2013-10-12)

컴퓨터응용밀링기능사
(2013-10-12 기출문제)

목록

1과목: 기계재료 및 요소

1. 70%의 구리에 30%의 Pb를 첨가한 대표적인 구리합금으로 화이트 메탈보다 내하중성이 커서 고속․고하중용 베어링으로 적합하여 자동차, 항공기 등의 주 베어링으로 이용되는 것은?

  1. 알루미늄 청동
  2. 베릴륨 청동
  3. 애드미럴티 포금
  4. 켈밋 합금
(정답률: 49%)
  • 켈밋 합금은 구리에 Pb를 첨가하여 만든 합금으로, 내하중성이 뛰어나고 고속․고하중용 베어링으로 적합합니다. 따라서 자동차, 항공기 등의 주 베어링으로 이용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. Cu 60% - Zn 40% 합금으로 상온조직이 α+β 상으로 탈아연 부식을 일으키기 쉬우나 강력하기 때문에 기계부품용으로 널리 쓰이는 것은?

  1. 켈밋
  2. 문쯔메탈
  3. 톰백
  4. 하이드로날륨
(정답률: 75%)
  • Cu 60% - Zn 40% 합금은 상온에서 α+β 상으로 탈아연 부식을 일으키기 쉽지만, 강력하기 때문에 기계부품용으로 널리 사용됩니다. 이 중에서도 문쯔메탈은 Cu 60% - Zn 40% 합금의 일종으로, 높은 인장강도와 내식성을 가지고 있어 기계부품용으로 많이 사용됩니다. 또한, 우수한 가공성과 용접성을 가지고 있어 다양한 형태로 가공이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 규소강의 주된 용도로 가장 적합한 것은?

  1. 줄 또는 해머
  2. 변압기의 철심
  3. 선반용 바이트
  4. 마이크로미터의 슬리브
(정답률: 53%)
  • 규소강은 전기적, 자기적 특성이 우수하며, 저항성과 내식성이 뛰어나기 때문에 변압기의 철심으로 가장 적합합니다. 변압기의 철심은 전기적인 에너지를 변압기 내부에서 전달하는 역할을 하기 때문에, 규소강의 전기적 특성이 매우 중요합니다. 또한, 변압기의 철심은 자기장을 유도하기 위한 역할도 수행하기 때문에, 규소강의 자기적 특성도 매우 중요합니다. 따라서, 규소강은 변압기의 철심으로 가장 적합한 재료입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. Fe-C 상태도에 의한 강의 분류에서 탄소함유량이 0.0218 ~ 0.77%에 해당하는 강은?

  1. 아공석강
  2. 공석강
  3. 과공석강
  4. 정공석강
(정답률: 60%)
  • 탄소함유량이 0.0218 ~ 0.77%에 해당하는 강은 저탄소강으로 분류됩니다. 이 중에서도 탄소함유량이 가장 낮은 강종이 아공석강입니다. 따라서 정답은 "아공석강"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 주철조직에 니켈이 잘 고용되어 있으면 여러 가지 좋은 점이 나타내는데 그 내용으로 틀린 것은?

  1. 강도를 증가시킨다.
  2. 펄라이트를 미세하게 하여 흑연화를 촉진시킨다.
  3. 내열성, 내식성, 내마멸성을 증가시킨다.
  4. 얇은 부분의 칠(chill)의 발생을 촉진시킨다.
(정답률: 59%)
  • "얇은 부분의 칠(chill)의 발생을 촉진시킨다."가 틀린 것입니다. 주철조직에 니켈이 고용되어 있으면 강도를 증가시키고, 펄라이트를 미세하게 하여 흑연화를 촉진시키며, 내열성, 내식성, 내마멸성을 증가시킵니다. 그러나 얇은 부분의 칠(chill)은 오히려 니켈 함량이 낮은 주철에서 발생하는 현상입니다. 칠은 급격한 냉각으로 인해 주변 온도보다 빠르게 얼어붙은 부분을 말하며, 이는 주철의 불균일한 냉각으로 인해 발생합니다. 따라서 니켈 함량이 높은 주철은 오히려 칠 발생을 줄일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 강의 표면에 암모니아가스를 침투시켜 내마멸성과 내식성을 향상시키는 표면경화법은?

  1. 침탄법
  2. 시안화법
  3. 질화법
  4. 고주파경화법
(정답률: 49%)
  • 암모니아가스를 사용하여 강의 표면에 질화된 층을 형성하는 것이 질화법입니다. 이 층은 내마모성과 내식성을 향상시키는데 도움이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 금속은 전류를 흘리면 전류가 소모되는데 어떤 금속에서는 어느 일정 온도에서 갑자기 전기저항이 ‘0’ 이 된다. 이러한 현상은?

  1. 초전도 현상
  2. 임계 현상
  3. 전기장 현상
  4. 자기장 현상
(정답률: 73%)
  • 금속에서 전류가 흐를 때 발생하는 전기저항은 일정한 값으로 유지되지만, 어떤 금속에서는 일정한 온도 이하에서는 전기저항이 갑자기 0이 되는 현상이 있습니다. 이를 초전도 현상이라고 합니다. 이는 금속 내부의 전자들이 서로 상호작용하여 전류를 방해하는 역할을 하는데, 일정 온도 이하에서는 전자들이 서로 결합하여 자유전자가 없어지기 때문입니다. 이러한 현상은 고체물질의 특성 중 하나로, 초전도체로 사용되는데 유용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 미끄럼 베어링의 윤활 방법이 아닌 것은?

  1. 적하 급유법
  2. 패드 급유법
  3. 오일링 급유법
  4. 그리스 급유법
(정답률: 62%)
  • 미끄럼 베어링은 오일링 급유법, 적하 급유법, 패드 급유법으로 윤활할 수 있지만, 그리스 급유법은 미끄럼 베어링에 적합하지 않습니다. 그리스는 미끄럼 베어링 내부로 스며들지 못하고, 베어링 내부에서 열이 발생하여 그리스가 녹아내리면서 윤활 효과가 떨어지기 때문입니다. 따라서 그리스 급유법은 미끄럼 베어링에 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 비틀림모멘트 440N․m, 회전수 300 rev/min(=rpm)인 전동축의 전달 동력(kW)은?

  1. 5.8
  2. 13.8
  3. 27.6
  4. 56.6
(정답률: 53%)
  • 전달 동력은 비틀림모멘트와 회전수의 곱으로 계산됩니다. 따라서 전달 동력은 다음과 같이 계산할 수 있습니다.

    전달 동력 = 비틀림모멘트 × 회전수 × 2π ÷ 60

    여기서 2π ÷ 60은 라디안 단위로 표현된 회전수를 각도 단위로 변환하기 위한 상수입니다.

    따라서 전달 동력을 계산하면 다음과 같습니다.

    전달 동력 = 440N․m × 300 rpm × 2π ÷ 60
    = 83,775.8 W
    ≈ 83.8 kW

    하지만 보기에서는 전달 동력을 소수점 첫째 자리까지만 표기하고 있으므로, 반올림하여 13.8 kW가 정답이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 일반적으로 사용하는 안전율은 어느 것인가?

  1. 사용응력/허용응력
  2. 허용응력/기준강도
  3. 기준강도/허용응력
  4. 허용응력/사용응력
(정답률: 50%)
  • 일반적으로 사용하는 안전율은 "기준강도/허용응력" 입니다. 이는 구조물이나 부품 등의 최대 허용 응력을 기준강도로 나눈 값으로, 구조물이나 부품이 안전하게 사용될 수 있는 최대 응력을 나타내는 지표입니다. 이 안전율을 적용하여 설계하면, 구조물이나 부품이 안전하게 사용될 수 있도록 보장할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 결합용 기계요소인 와셔를 사용하는 이유가 아닌 것은?

  1. 볼트 머리보다 구멍이 클 때
  2. 볼트 길이가 길어 체결여유가 많을 때
  3. 자리면이 볼트 체결압력을 지탱하기 어려울 때
  4. 너트가 닿는 자리면이 거칠거나 기울어져 있을 때
(정답률: 49%)
  • 와셔는 볼트와 너트 사이에 끼워져 체결압력을 분산시키고, 자리면을 보호하기 위해 사용됩니다. 따라서 볼트 길이가 길어 체결여유가 많을 때는 와셔를 사용할 필요가 없습니다. 왜냐하면 체결여유가 많기 때문에 체결압력이 충분히 분산되고, 자리면도 보호될 수 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 회전축의 회전방향이 양쪽 방향인 경우 2쌍의 접선키를 설치할 때 접선키의 중심각은?

  1. 30°
  2. 60°
  3. 90°
  4. 120°
(정답률: 44%)
  • 회전축의 회전방향이 양쪽 방향인 경우, 접선키를 설치할 때 각각의 접선키는 회전축을 중심으로 180도 차이가 나는 위치에 설치됩니다. 따라서, 2쌍의 접선키를 설치할 때 각각의 접선키의 중심각은 360도를 2로 나눈 180도가 됩니다. 이를 4등분한 값인 45도를 곱하면 180도를 2개의 접선키에 나누어 배치할 수 있으므로, 45도 x 4 = 180도 입니다. 따라서, 2쌍의 접선키를 설치할 때 각각의 접선키의 중심각은 180도/2 = 90도가 되며, 이를 두 번째 보기에서 선택한 "90°"와 다르게 첫 번째 보기에서 선택한 "30°"와 두 번째 보기에서 선택한 "60°"는 180도를 2개의 접선키에 나누어 배치할 수 없기 때문에 정답이 될 수 없습니다. 따라서, 정답은 120도가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 축이나 구멍에 설치한 부품이 축 방향으로 이동하는 것을 방지하는 목적으로 주로 사용하며, 가옥과 설치가 쉬워 소형정밀기기나 전자기기에 많이 사용되는 기계요소는?

  1. 키
  2. 코터
  3. 멈춤링
  4. 커플링
(정답률: 40%)
  • 멈춤링은 축이나 구멍에 설치된 부품이 축 방향으로 이동하는 것을 방지하기 위해 사용되는 기계요소입니다. 이는 축과 부품 사이에 설치되어 축의 이동을 제한하고, 부품의 위치를 고정시킴으로써 축 방향으로의 이동을 방지합니다. 또한, 가옥과 설치가 쉬워 소형정밀기기나 전자기기에 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 기어에서 이의 간섭 방지 대책으로 틀린 것은?

  1. 압력각을 크게 한다.
  2. 이의 높이를 높인다.
  3. 이끝을 둥글게 한다.
  4. 피니언의 이뿌리면을 파낸다.
(정답률: 50%)
  • 이의 높이를 높이는 것은 오히려 간섭을 더욱 심하게 만들 수 있기 때문에 틀린 대책입니다. 이의 높이를 높이면 기어의 접촉면적이 줄어들어 강도가 약해지고, 또한 이의 끝이 더욱 뾰족해져 간섭이 더욱 심해집니다. 따라서 이의 높이를 낮추는 것이 간섭 방지에 더욱 효과적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 나사의 풀림 방지법이 아닌 것은?

  1. 철사를 사용하는 방법
  2. 와셔를 사용하는 방법
  3. 로크 너트에 의한 방법
  4. 사각 너트에 의한 방법
(정답률: 49%)
  • 사각 너트는 일반적인 육각 너트와 달리 모서리가 사각형 모양으로 되어 있어 회전 방향이 바뀌어도 나사가 풀리지 않는 장점이 있습니다. 따라서 사각 너트에 의한 방법은 나사의 풀림 방지에 효과적인 방법 중 하나입니다. 따라서 사각 너트에 의한 방법은 정답이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도(절삭부분)

16. 그림과 같은 입체도에서 화살표 방향이 정면일 때 우측면도로 적합한 것은?

(정답률: 78%)
  • 우측면도는 정면에서 오른쪽으로 90도 회전한 모습을 보여주는 것이므로, 정면에서 오른쪽으로 뻗은 화살표인 "" 이 적합합니다. 다른 화살표들은 정면에서 다른 방향으로 뻗어나가기 때문에 우측면도로는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 기계 제도에서 굵은 1점 쇄선을 사용하는 경우로 가장 적합한 것은?

  1. 대상물의 보이는 부분의 겉모양을 표시하기 위하여 사용한다.
  2. 치수를 기입하기 위하여 사용한다.
  3. 도형의 중심을 표시하기 위하여 사용한다.
  4. 특수한 가공 부위를 표시하기 위하여 사용한다.
(정답률: 63%)
  • 특수한 가공 부위를 표시하기 위하여 사용한다. - 굵은 1점 쇄선은 일반적인 치수 표시나 도형의 외형 표시보다는 특수한 가공 부위를 강조하기 위해 사용됩니다. 이는 해당 부위가 다른 부위와 구별되어야 하거나, 특별한 처리가 필요한 부위임을 나타내기 위함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. KS 기어 제도의 도시방법 설명으로 올바른 것은?

  1. 잇봉우리원은 가는 실선으로 그린다.
  2. 피치원은 가는 1점 쇄선으로 그린다.
  3. 이골원은 가는 2점 쇄선으로 그린다.
  4. 잇줄 방향은 보통 2개의 가는 1점 쇄선으로 그린다.
(정답률: 61%)
  • 피치원은 기어 제도에서 가장 작은 원으로, 1점 쇄선으로 그리는 것이 가장 적합하기 때문입니다. 2점 쇄선으로 그리는 이골원은 피치원보다 크기 때문에, 가는 실선으로 그리는 잇봉우리원보다는 쇄선으로 그리는 것이 더 적합합니다. 잇줄 방향은 보통 2개의 가는 1점 쇄선으로 그리는 것은 맞지만, 이는 피치원과는 관련이 없는 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 그림과 같은 기하공차 기입틀에서 첫째구획에 들어가는 내용은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 공차값
  2. MMC 기호
  3. 공차의 종류 기호
  4. 데이텀을 지시하는 문자 기호
(정답률: 63%)
  • 기하공차 기입틀에서 첫째구획에 들어가는 내용은 "공차의 종류 기호"입니다. 이는 기하수열에서 공차를 나타내는 기호로, 등차수열에서는 d, 등비수열에서는 q로 표시합니다. 따라서 이 기호를 사용하여 기하수열에서의 공차를 나타내는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 구멍 에 조립되는 축의 치수가 이라면 이는 어떤 끼워 맞춤인가?

  1. 구멍 기준식 헐거운 끼워맞춤
  2. 구멍 기준식 중간 끼워맞춤
  3. 축 기준식 헐거운 끼워맞춤
  4. 축 기준식 중간 끼워맞춤
(정답률: 33%)
  • 이는 "축 기준식 헐거운 끼워맞춤" 입니다. 축의 치수가 크기 때문에 구멍이 넉넉하게 만들어져 있어 축이 끼워지기 쉽지만, 그만큼 헐거움이 있어서 정확한 위치에 고정시키기 어렵습니다. 따라서 이는 축 기준식 헐거운 끼워맞춤입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 다음 중 기계제도에서 각도 치수를 나타내는 치수선과 치수 보조선의 사용 방법으로 올바른 것은?

(정답률: 60%)
  • 은 각도 치수를 나타내는 치수선과 치수 보조선을 모두 사용한 올바른 방법입니다. 치수선은 각도의 크기를 나타내며, 치수 보조선은 각도의 위치를 나타냅니다. 이렇게 함께 사용하면 각도를 정확하게 나타낼 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 비경화 테이퍼 핀의 호칭 지름을 나타내는 부분은?

  1. 가장 가는 쪽의 지름
  2. 가장 굵은 쪽의 지름
  3. 중간 부분의 지름
  4. 핀 구멍 지름
(정답률: 44%)
  • 비경화 테이퍼 핀은 한쪽 끝이 더 가늘게 점점 좁아지는 모양을 가지고 있습니다. 이러한 모양 때문에 핀을 꽂을 때는 가장 가늘게 좁아진 쪽부터 꽂아나가야 합니다. 따라서 호칭 지름은 가장 가는 쪽의 지름으로 표시됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 가공 방법의 표시방법 중 M은 어떤 가공 방법인가?

  1. 선반 가공
  2. 밀링 가공
  3. 평삭 가공
  4. 주조
(정답률: 83%)
  • M은 밀링 가공을 나타냅니다. 이는 회전하는 공구를 이용하여 원료를 가공하는 방법으로, 다양한 형태의 부품을 만들 수 있습니다. 반면, 선반 가공은 회전하는 원료를 고정하고 공구를 이용하여 가공하는 방법이며, 평삭 가공은 평면을 가공하는 방법입니다. 주조는 용융 금속을 주형에 부어 형상을 만드는 방법으로, 가공 방법이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 선의 종류 중에서 선이 중복되는 경우 가장 우선하여 그려야 되는 선은?

  1. 외형선
  2. 중심선
  3. 숨은선
  4. 치수보조선
(정답률: 76%)
  • 외형선은 제품의 외형을 나타내는 선으로, 다른 모든 선들의 기준이 되는 선입니다. 따라서 선이 중복되는 경우에도 외형선을 가장 먼저 그려야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 공유압 기호에서 기호의 표시방법과 해석에 관한 설명으로 틀린 것은?

  1. 기호는 기기의 실제 구조를 나타내는 것은 아니다.
  2. 기호는 원칙적으로 통상의 운휴상태 또는 기능적인 중립상태를 나타낸다.
  3. 숫자를 제외한 기호 속의 문자는 기호의 일부분이다.
  4. 기호는 압력, 유량 등의 수치 또는 기기의 설정 값을 표시하는 것이다.
(정답률: 31%)
  • 기호는 압력, 유량 등의 수치 또는 기기의 설정 값을 표시하는 것이 맞습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 절삭유에 높은 윤환효과를 얻도록 첨가제를 사용하는데 동식물류에 사용하는 첨가제로 거리가 먼 것은?

  1. 유황
  2. 흑연
  3. 아연
  4. 규산염
(정답률: 44%)
  • 규산염은 인체에 대한 독성이 있어서 식품첨가물로 사용이 금지되어 있습니다. 따라서 동식물류에도 사용이 불가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 밀링 머신에서 둥근 단면의 공작물을 사각, 육각 등으로 가공할 때에 편리하게 사용되는 부속 장치는

  1. 분할대
  2. 릴리빙 장치
  3. 슬로팅 장치
  4. 래크 절삭 장치
(정답률: 43%)
  • 밀링 머신에서 둥근 단면의 공작물을 사각, 육각 등으로 가공할 때에는 공작물을 일정한 각도로 회전시켜야 합니다. 이때 분할대는 공작물을 일정한 각도로 회전시키기 위한 장치로, 공작물을 분할하여 일정한 각도로 회전시킬 수 있습니다. 따라서 분할대는 둥근 단면의 공작물을 사각, 육각 등으로 가공할 때에 편리하게 사용되는 부속 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 3개의 조가 120° 간격으로 구성 배치되어 있는 척은?

  1. 콜릿척
  2. 단동척
  3. 복동척
  4. 연동척
(정답률: 70%)
  • 연동척은 3개의 조가 120° 간격으로 구성되어 있으며, 각각의 조가 함께 작동하여 작업물을 균일하게 고정시키는 척입니다. 따라서 작업물의 안정성과 정확성을 보장할 수 있어 가공 작업에 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 나사 마이크로미터는 앤빌이 나사의 산과 골 사이에 끼워지도록 되어 있으며 나사에 알맞게 끼워 넣어서 나사의 어느 부분을 측정하는가?

  1. 바깥 지름
  2. 골 지름
  3. 유효 지름
  4. 안지름
(정답률: 43%)
  • 나사 마이크로미터는 앤빌이 나사의 산과 골 사이에 끼워지도록 되어 있으며, 측정하고자 하는 나사의 유효 지름 부분을 측정합니다. 유효 지름은 나사의 나사심과 나사 피치에 따라 결정되는 부분으로, 나사의 기계적인 기능을 결정하는 중요한 요소입니다. 따라서 나사의 유효 지름을 정확하게 측정하는 것은 매우 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 절삭공구 수명이 종료되고 공구를 재 연삭하거나 새로운 절삭공구로 바꾸기 위한 공구수명 판정법으로 틀린 것은?

  1. 공구 인선의 마모가 일정량에 달했을 때
  2. 절삭저항의 주 분력에는 변화가 적어도 이송분력이나 배분력이 급격히 증가할 때
  3. 완성 치수의 변화량이 없을 때
  4. 가공면에 광택이 있는 색조 또는 반점이 생길 때
(정답률: 64%)
  • 완성 치수란 가공된 제품의 최종 크기와 형상을 말합니다. 따라서 절삭공구의 수명이 종료되고 공구를 재 연삭하거나 새로운 절삭공구로 바꾸기 위한 공구수명 판정법에서 완성 치수의 변화량이 없을 때는 제품의 크기와 형상이 변하지 않았다는 것을 의미합니다. 이는 공정의 안정성과 제품의 품질을 유지하기 위해 중요한 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계공작법

31. 다음 그림의 연강을 적삭할 때 일반적인 칩 형태의 범위를 나타낸 것이다. (A), (B), (C)에 해당하는 칩 형태를 바르게 짝지은 것은?

  1. (A) : 경작형, (B) : 유동형, (C) : 전단형
  2. (A) : 경작형, (B) : 전단형, (C) : 유동형
  3. (A) : 전단형, (B) : 유동형, (C) : 균열형
  4. (A) : 유동형, (B) : 균열형, (C) : 전단형
(정답률: 52%)
  • (A) : 경작형, (B) : 전단형, (C) : 유동형

    - (A) : 경작형은 칩의 전단력과 압축력이 모두 작아서 칩이 작은 조각으로 쪼개지는 형태이다.
    - (B) : 전단형은 칩의 전단력이 크고 압축력이 작아서 칩이 끝까지 쪼개지는 형태이다.
    - (C) : 유동형은 칩의 전단력과 압축력이 모두 크고 칩이 유동적으로 움직이는 형태이다.

    따라서, 연강을 적삭할 때 일반적인 칩 형태의 범위를 고려하면 (A)는 경작형, (B)는 전단형, (C)는 유동형이 되어야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 물이나 경유 등에 연삭 입자를 혼합한 가공액을 공구의 진동면과 일감 사이에 주입시켜 가며 기계적으로 진동을 주어 표면을 다듬는 가공 방법은?

  1. 방전 가공
  2. 화학적 가공
  3. 전자빔 가공
  4. 초음파 가공
(정답률: 54%)
  • 진동면과 일감 사이에 가공액을 주입하여 진동을 주어 표면을 다듬는 가공 방법이 초음파 가공이기 때문입니다. 다른 보기들은 각각 방전, 화학적, 전자빔을 이용한 가공 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 연삭 숫돌에서 결합도가 높은 숫돌을 사용하는 조건에 해당하지 않는 것은?

  1. 경도가 큰 가공물을 연삭할 때
  2. 숫돌차의 원주 속도가 느릴 때
  3. 연삭 깊이가 작을 때
  4. 접촉 면적이 작을 때
(정답률: 35%)
  • 경도가 큰 가공물을 연삭할 때는 결합도가 높은 숫돌을 사용해야 합니다. 이는 경도가 높은 가공물을 연삭할 때는 연삭 깊이가 작아지고, 접촉 면적이 작아지기 때문에 결합도가 높은 숫돌을 사용해야만 안정적인 연삭이 가능하기 때문입니다. 따라서 "경도가 큰 가공물을 연삭할 때"는 결합도가 높은 숫돌을 사용하는 조건에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 보통선반에서 왕복대의 구성요소에 포함되지 않는 것은?

  1. 심압대(tail stock)
  2. 에이프런(apron)
  3. 새들(saddle)
  4. 공구대(tool post)
(정답률: 45%)
  • 심압대는 보통선반의 구성요소 중에서는 왕복대가 아닌, 회전하는 작업물을 지지하고 회전축을 고정하는 역할을 하는 부속품입니다. 따라서 왕복대의 구성요소에는 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 탭으로 암나사를 가공하기 위해서는 먼저 드릴로 구멍을 뚫고 탭 작업을 해야 한다. M6x1.0의 탭을 가공하기 위한 드릴지름을 구하는 식으로 맞는 것은?(단, d=드릴 지름, M=수나사의 바끝지름, P=나사의 피치이다.)

  1. d = M x P
  2. d = P - M
  3. d = M - P
  4. d = M - 2P
(정답률: 51%)
  • 정답은 "d = M - P"이다.

    이유는 탭 가공 시에는 나사의 피치에 맞는 드릴을 사용하여 구멍을 뚫고, 그 구멍에 탭을 넣어 나사를 가공한다. 이때 드릴의 지름은 수나사의 바끝지름(M)에서 나사의 피치(P)를 뺀 값이어야 한다. 이는 탭이 구멍 안에서 나사를 가공할 때 필요한 여유 공간을 확보하기 위함이다. 따라서 "d = M - P"가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 밀링 커터(cutter)에 의한 절삭 방향 중 하향 절삭가공의 장점은?

  1. 절삭열에 의한 치수 정밀도의 변화가 작다.
  2. 칩(chip)이 절삭날의 진행을 방해 하지 않는다.
  3. 커터(cutter)의 날이 마찰 작용을 하지 않으므로 날의 마멸이 작고 수명이 길다.
  4. 이송기구의 백 래시(backlash)가 자연히 제거된다.
(정답률: 59%)
  • 하향 절삭가공에서는 커터의 날이 칩을 위로 밀어내는 방향으로 작용하기 때문에 절삭열이 커터의 날에 직접적으로 작용하지 않습니다. 이로 인해 커터의 날이 마찰 작용을 하지 않으므로 마멸이 작고 수명이 길어집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 기계 중 원형 구멍 가공(드릴링)에 가장 부적합한 기계는?

  1. 머시닝센터
  2. CNC 밀링
  3. CNC 선반
  4. 슬로터
(정답률: 61%)
  • 슬로터는 주로 직선적인 슬롯 가공에 사용되는 기계로, 원형 구멍 가공에는 적합하지 않습니다. 따라서 슬로터가 가장 부적합한 기계입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 절삭 공구 중 밀링 커터와 같은 회전 공구로 래크를 나선 모양으로 감고, 스파이럴에 직각이 되도록 축 방향으로 여러개의 홈을 파서 절삭날을 형성하는 것은?

  1. 호브
  2. 래크 커터
  3. 피니언 커터
  4. 총형 커터
(정답률: 25%)
  • 이것은 호브입니다. 호브는 회전하는 작업물에 절삭날을 형성하는 공구로, 래크를 나선 모양으로 감고 축 방향으로 홈을 파서 절삭날을 형성합니다. 다른 보기인 래크 커터, 피니언 커터, 총형 커터는 호브와는 다른 형태의 절삭 공구입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 원형 단명봉의 지름 85mm, 절삭속도 150m/min 일 때 회전수는 약 몇 rpm 인가?

  1. 458
  2. 562
  3. 1764
  4. 180
(정답률: 59%)
  • 원주 = 지름 × π = 85 × 3.14 ≈ 267.1mm
    1분에 회전하는 거리 = 원주 × 회전수 = 267.1 × rpm
    절삭속도 = 150m/min = 150,000mm/min
    따라서, 1분에 회전하는 거리 = 150,000mm
    267.1 × rpm = 150,000
    rpm ≈ 562
    즉, 회전수는 약 562rpm이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 측정 대상물을 측정기의 눈금을 이용하여 직접적으로 측정하는 길이 측정기는?

  1. 버니어 켈리퍼스
  2. 다이얼 게이지
  3. 게이지 블록
  4. 사인바
(정답률: 77%)
  • 버니어 켈리퍼스는 눈금을 이용하여 직접적으로 측정하는 길이 측정기입니다. 다이얼 게이지나 게이지 블록은 회전하는 눈금을 이용하여 간접적으로 측정하는 측정기이며, 사인바는 각도를 측정하는 측정기입니다. 따라서, 버니어 켈리퍼스가 직접적으로 길이를 측정하는 측정기이므로 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: CNC공작법 및 안전관리

41. 밀링 커터의 공구각 중 날의 윗면과 날 끝을 지나는 중심선 사이의 각으로 크게 하면 절삭 저항은 감소하나 날이 약해지는 단점을 갖는 것은?

  1. 랜드
  2. 경사각
  3. 날끝각
  4. 여유각
(정답률: 48%)
  • 날의 윗면과 날 끝을 지나는 중심선 사이의 각이 크면, 즉 경사각이 작으면 절삭 저항이 감소하게 됩니다. 그러나 이는 날이 약해지는 단점을 갖게 됩니다. 따라서 밀링 커터의 공구각 중에서 날의 윗면과 날 끝을 지나는 중심선 사이의 각을 크게 하는 것은 경사각을 크게 하는 것과 반대되는 개념이므로, 정답은 "경사각"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 가늘고 긴 일감을 지지하는데 센터나 척을 사용하지 않고 일감의 바깥면을 연삭하는 연삭기는?

  1. 원통 연삭기
  2. 만능 연삭기
  3. 평면 연삭기
  4. 센터리스 연삭기
(정답률: 70%)
  • 센터리스 연삭기는 센터나 척을 사용하지 않고 일감의 바깥면을 연삭하는 기계로, 가늘고 긴 일감을 지지하는데 적합합니다. 따라서 이 문제에서 요구하는 조건과 일치하므로 정답은 "센터리스 연삭기"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. CNC선반 가공에서 단조나 주조물에 가공여유가 포함되어 일정한 형태를 가지고 있는 부품가공에 효과적인 유형 반복 사이클 G-코드는?

  1. G74
  2. G71
  3. G72
  4. G73
(정답률: 31%)
  • G73은 팁 반복 주기 사이클로, CNC 선반 가공에서 단조나 주조물에 가공여유가 포함되어 일정한 형태를 가지고 있는 부품가공에 효과적입니다. 이 사이클은 빠른 속도로 재료를 제거하고, 높은 정확도로 가공을 수행하며, 재료를 최소한으로 남기고 부품을 완성합니다. 따라서, 단조나 주조물과 같은 일정한 형태를 가진 부품을 가공할 때 효과적인 G-코드입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 머시닝센터에서 120rpm으로 회전하는 주축에 피치 2mm의 나사를 내려고 한다. 주축의 이동 속도는 몇 mm/min인가?

  1. 100
  2. 120
  3. 200
  4. 240
(정답률: 68%)
  • 나사의 피치가 2mm이므로, 1회전당 나사가 2mm 이동한다. 따라서 주축이 1분 동안 회전할 때 나사는 120회전하므로, 나사는 120회전 × 2mm/회전 = 240mm의 이동을 한다. 따라서 주축의 이동 속도는 240mm/min이 된다. 따라서 정답은 "240"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. CNC선반에서 다이아몬드(PCD : Poly crystalline diamond) 바이트로 적삭하기에 가장 부적합한 재료는?

  1. 알루미늄합금
  2. 구리합금
  3. 담금질된 강
  4. 텅스텐 카바이드
(정답률: 45%)
  • 다이아몬드 바이트는 경도가 매우 높기 때문에 부드러운 재료를 가공할 때 적합하지 않습니다. 따라서 담금질된 강은 다이아몬드 바이트로 가공하기에 가장 부적합한 재료입니다. 담금질된 강은 경도가 높아서 다이아몬드 바이트로 가공하면 바이트가 마모되거나 파손될 수 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. CAD/CAM용 하드웨어 구성에서 중앙처리장치의 구성에 해당하지 않은 것은?

  1. 주기억장치
  2. 연산논리장치
  3. 제어장치
  4. 입력장치
(정답률: 53%)
  • CAD/CAM용 하드웨어 구성에서 중앙처리장치는 주기억장치, 연산논리장치, 제어장치로 구성되어 있습니다. 입력장치는 중앙처리장치의 구성 요소가 아니며, 외부에서 데이터를 입력받는 역할을 합니다. 따라서 입력장치가 중앙처리장치의 구성 요소가 아닌 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

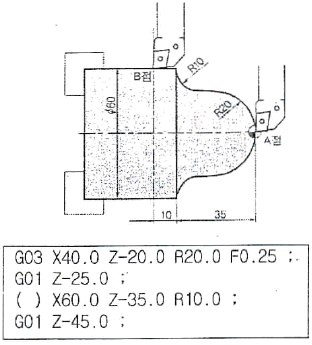

47. 다음과 같은 그림에서 A점에서 B점까지 이동하는 CNC 선반 가공 프로그램에서 ( ) 안에 알맞은 준비기능은?

  1. G00
  2. G01
  3. G02
  4. G03
(정답률: 59%)
  • A점에서 B점까지 이동하는 CNC 선반 가공 프로그램에서 알맞은 준비기능은 "G01"입니다. "G01"은 직선 보간 기능으로, 두 점 사이를 직선으로 이동하는 기능입니다. "G02"는 원호 보간 기능으로, 원호를 그리며 이동하는 기능입니다. 이 문제에서는 직선으로 이동해야 하므로 "G01"이 알맞은 준비기능입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 밀링작업 안전에 대하여 설명한 것 중 틀린 것은?

  1. 정면 커터 작업시에는 칩이 튀어나오므로 칩 커버를 설치하는 것이 좋다.
  2. 주축 회전 중에 커터 주위에 손을 대거나 브러시를 사용하여 칩을 제거해서는 안된다.
  3. 가공 중에 기계에 얼굴을 가까이 대고 확인한다.
  4. 테이블 위에는 측정기나 공구류를 올려놓지 않는다.
(정답률: 85%)
  • "가공 중에 기계에 얼굴을 가까이 대고 확인한다."는 틀린 설명입니다. 이는 매우 위험한 행동이며, 작업 중에는 얼굴을 기계에 가까이 대지 않도록 주의해야 합니다. 이유는 만약 커터가 갑자기 이상 동작을 하거나 부품이 파손되어 칩이 튀어나올 경우 얼굴에 큰 상처를 입을 수 있기 때문입니다. 따라서 작업 중에는 안전모와 안전경 등의 보호장비를 착용하고, 얼굴을 기계에서 최대한 멀리 떨어뜨려 놓아야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 프로그램은 어느 부분을 가공하는 것인가?

  1. 외경 황삭가공
  2. 외경 정삭가공
  3. 홈 가공
  4. 나사 가공
(정답률: 57%)
  • 이 프로그램은 나사 가공을 하는 것입니다. 그림에서 보이는 부분은 나사 모양으로 되어 있으며, 이를 가공하기 위해 나사 가공이 필요합니다. 다른 보기들은 외경을 가공하거나 홈을 가공하는 것이지만, 이 그림에서는 나사 형태를 가공해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. CNC 프로그램에서 보조기능 M01 이 뜻하는 것은?

  1. 프로그램 정지
  2. 프로그램 끝
  3. 선택적 프로그램 정지
  4. 프로그램 끝 및 재개
(정답률: 62%)
  • M01은 선택적 프로그램 정지를 의미합니다. 이는 CNC 기계가 프로그램을 실행하는 도중에 일시적으로 정지하고, 작업자가 다음 공정을 수행하기 전에 부품을 검사하거나 기계를 조정할 수 있도록 하는 기능입니다. 따라서 "프로그램 정지"나 "프로그램 끝"과는 다른 의미를 가지며, "프로그램 끝 및 재개"와도 구분됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음은 머시닝센터에서 프릴사이클을 이용하여 구멍을 가공하는 프로그램의 일부이다. 설명 중 틀린 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 구멍 가공의 위치는 X가 20mm이고 Y가 20mm인 위치이다.
  2. 구멍 가공의 깊이는 23mm이다.
  3. G99는 초기점 복귀 명령이다.
  4. 이송속도는 60m/min이다.
(정답률: 55%)
  • G99는 초기점 복귀 명령이 아닌, 주축 회전 속도를 초기값으로 되돌리는 명령이다. 따라서 보기에서 정답이 틀렸다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. CNC 선반의 드릴가공이나 나사가공에서 주축 회전수를 일정하게 유지하고자 할 때 사용하는 준비 기능은?

  1. G50
  2. G90
  3. G97
  4. G98
(정답률: 53%)
  • G97은 고정 주축 속도 지정 명령어로, CNC 선반에서 드릴가공이나 나사가공 등에서 주축 회전수를 일정하게 유지하고자 할 때 사용됩니다. 이 명령어는 주축 회전수를 분당 회전수로 지정하며, G97 명령어를 사용하면 주축 회전수가 일정하게 유지됩니다. 따라서 G97은 CNC 선반에서 드릴가공이나 나사가공 등에서 정확한 주축 회전수를 유지하기 위해 사용되는 준비 기능입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 공작기계의 핸들 대신에 구동모터를 장치하여 임의의 위치에 필요한 속도로 테이블을 이동시켜 주는 기구의 명칭은?

  1. 펀칭기구
  2. 검축기구
  3. 서보기구
  4. 인터페이스 회로
(정답률: 74%)
  • 서보기구는 구동모터를 이용하여 정밀한 위치 제어가 가능한 기구입니다. 따라서 공작기계의 핸들 대신에 구동모터를 장치하여 임의의 위치에 필요한 속도로 테이블을 이동시켜 주는 기구로서, 정밀한 가공이 필요한 공작물의 가공에 적합합니다. 따라서 정답은 "서보기구"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. CNC 공작기계가 한번의 동작을 하는데 필요한 정보가 담겨져 있는 지령 단위를 무엇이라고 하는가?

  1. 어드레스(address)
  2. 데이터(data)
  3. 블록(block)
  4. 프로그램(program)
(정답률: 57%)
  • CNC 공작기계에서 한번의 동작을 수행하기 위해서는 여러 개의 지령이 필요합니다. 이러한 지령들은 하나의 묶음으로 묶여서 CNC 컨트롤러에게 전달됩니다. 이 묶음을 블록(block)이라고 합니다. 따라서 CNC 공작기계가 한번의 동작을 하는데 필요한 정보가 담겨져 있는 지령 단위를 블록(block)이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. CNC선반에서 1초동안 일시정지(dwell)을 지령하는 방법이 아닌 것은?

  1. G04 Q1000
  2. G04 P1000
  3. G04 X1.
  4. G04 U1.
(정답률: 57%)
  • 정답은 "G04 X1."입니다.

    G04은 일시정지 지령어이며, Q는 지연시간을 나타내는 매개변수입니다. 따라서 "G04 Q1000"은 1초 동안 일시정지를 지령하는 것입니다.

    반면, "G04 X1."은 X축 좌표값을 1로 설정하는 지령어이므로 일시정지를 지령하는 방법이 아닙니다.

    P와 U는 각각 프로그램 지연시간과 동기화 지연시간을 나타내는 매개변수이므로 일시정지를 지령하는 방법이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. CNC선반 베드 면에 습동유가 나오는지 손으로 확인하는 것은 어느 점검 사항에 해당하는가?

  1. 수평 점검
  2. 압력 점검
  3. 외관 점검
  4. 기계의 정도 점검
(정답률: 55%)
  • 습동유가 나오는 것은 기계의 외관적인 상태와 관련된 문제이므로, 이는 외관 점검에 해당합니다. 수평 점검은 기계의 수평 정확도를 확인하는 것이고, 압력 점검은 기계의 압력 상태를 확인하는 것입니다. 기계의 정도 점검은 기계의 전반적인 상태를 확인하는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 머시닝센터의 보정기능에서 공구 지름 보정 G-코드가 아닌 것은?

  1. G40
  2. G41
  3. G42
  4. G43
(정답률: 59%)
  • G43은 공구 지름 보정을 위한 G-코드입니다. G40은 취소 코드, G41은 반지름 보정 코드, G42는 반지름 보정 코드의 대칭 버전입니다. 따라서 이 중에서 공구 지름 보정 기능을 제공하지 않는 것은 G40, G41, G42이며, 정답은 G43입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 중 CNC선반에서 가공하기 어려운 것은?

  1. 나사 가공
  2. 래크 가공
  3. 홈 가공
  4. 드릴 가공
(정답률: 58%)
  • 래크 가공은 CNC선반에서 가공하기 어려운 것입니다. 이는 래크 가공이 회전하는 축과 수직으로 가공해야 하는 축이 서로 다르기 때문입니다. CNC선반은 보통 회전하는 축과 수직으로 가공해야 하는 축이 같은 경우에 가장 효율적으로 작동하기 때문에 래크 가공은 어려운 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 머시닝센터 가공시 안전사항으로 틀린 것은?

  1. 기계에 전원 투입후 안전 위치에서 저속으로 원점 복귀한다.
  2. 핸들 운전시에 기계에 무리한 힘이 전달 되지 않도록 핸들을 천천히 돌린다.
  3. 위험 상황에 대비하여 항상 비상정지 스위치를 누를 수 있도록 준비한다.
  4. 급속이송 운전은 항상 고속을 선택한 후 운전한다.
(정답률: 78%)
  • "급속이송 운전은 항상 고속을 선택한 후 운전한다."가 틀린 것입니다. 이는 안전에 위배되며, 기계나 작업물에 손상을 줄 수 있습니다. 급속이송 운전 시에는 안전한 속도로 운전해야 합니다.

    이유는 기계의 속도가 빠를수록 운전 중에 발생할 수 있는 사고나 문제의 위험이 높아지기 때문입니다. 따라서 안전한 속도로 운전하여 기계와 작업물을 보호하고, 작업자의 안전을 보장해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 일반적으로 CNC선반 작업 중 기계원점 복귀를 해야 하는 경우에 해당하지 않는 것은?

  1. 처음 전원스위치를 ON하였을 때
  2. 작업 중 비상정지버튼을 눌렀을 때
  3. 작업 중 이송정지(feed hold) 버튼을 눌렀을 때
  4. 기계가 행정한계를 벗어나 경보(alarm)가 발생하여 형정오버해제 버튼을 누르고 경보(alarm)를 해제하였을 때
(정답률: 64%)
  • 작업 중 이송정지(feed hold) 버튼을 눌렀을 때는 기계의 위치가 변하지 않기 때문에 기계원점 복귀를 해야 할 필요가 없습니다. 다른 경우에는 기계의 위치가 변경될 수 있으므로 기계원점 복귀가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
