컴퓨터응용밀링기능사 필기 기출문제복원 (2014-04-06)

컴퓨터응용밀링기능사 2014-04-06 필기 기출문제 해설

이 페이지는 컴퓨터응용밀링기능사 2014-04-06 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

컴퓨터응용밀링기능사
(2014-04-06 기출문제)

목록

1과목: 기계재료 및 요소

1. 황동에 대한 기계적 성질과 물리적 성질을 설명한 것 중 틀린 것은?

  1. 30% Zn 부근에서 최대의 연신율을 나타낸다.
  2. 45% Zn 에서 인장강도가 최대로 된다.
  3. 50% Zn 이상의 황동은 취약하여 구조용재에는 부적합하다.
  4. 전도도는 50% Zn에서 최소가 된다.
(정답률: 54%)
  • 황동의 전기 전도도는 Zn 함유량이 $40\%$까지는 감소하지만, 그 이상에서는 $50\%$에서 최대가 됩니다.

    오답 노트
    전도도는 $50\%$ Zn에서 최소가 된다: $50\%$에서 최대가 되므로 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 초경 절삭공구용 코팅 인서터의 특징이 아닌 것은?

  1. 내마모성이 우수하다.
  2. 내크레이터성이 우수하다.
  3. 내산화성이 우수하다.
  4. 피삭재와 고온반응성이 높다.
(정답률: 62%)
  • 코팅 인서트는 공구의 수명을 늘리기 위해 표면을 처리한 것으로, 피삭재와의 고온 반응성을 낮추어 공구가 쉽게 파손되거나 마모되는 것을 방지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 철의 비중으로 맞는 것은?

  1. 5.5
  2. 7.8
  3. 9.5
  4. 11.5
(정답률: 74%)
  • 철의 비중은 일반적으로 $7.85$이며, 제시된 보기 중 가장 근접한 값은 $7.8$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 일반 탄소강보다 P, S의 함유량을 많게 하거나 Pb, Se, Zr 등을 첨가하여 제조한 강은?

  1. 스프링 강
  2. 쾌삭강
  3. 구조용 탄소강
  4. 탄소 공구강
(정답률: 68%)
  • 쾌삭강은 피절삭성을 높여 고속 절삭이 가능하도록 만든 강으로, 일반 탄소강보다 $P$(인), $S$(황)의 함유량을 높이거나 $Pb$(납), $Se$(셀레늄), $Zr$(지르코늄) 등을 첨가하여 제조합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 주철에 대한 설명 중 틀린 것은?

  1. 취성이 없어 고온에서도 소성변형이 되지 않는다.
  2. 용융온도가 주강에 비해 낮다.
  3. 주조성이 우수하다.
  4. 주철 중의 탄소는 흑연과 화합 탄소로 존재한다.
(정답률: 62%)
  • 주철은 탄소 함유량이 많아 취성(메짐성)이 매우 강하며, 이로 인해 충격에 약하고 깨지기 쉬워 소성 가공이 어렵습니다.

    오답 노트
    용융온도가 주강에 비해 낮다: 주철의 특징으로 옳은 설명
    주조성이 우수하다: 유동성이 좋아 옳은 설명
    탄소는 흑연과 화합 탄소로 존재한다: 주철의 조직적 특징으로 옳은 설명
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 주형에 주조할 때, 경도가 필요한 부분에 칠 메탈(Chill metal)을 이용하여 그 부분이 경도를 향상시키는 주철은?

  1. 가단주철
  2. 구상흑연주철
  3. 미하나이트 주철
  4. 칠드주철
(정답률: 70%)
  • 칠드주철은 주조 시 열전도성이 좋은 칠 메탈(Chill metal)을 사용하여 특정 부분만 급랭시킴으로써, 흑연 석출을 저지해 표면 경도를 향상시킨 주철입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 순철에 대한 설명 중 틀린 것은?

  1. 공업용 순철에는 카보닐철, 전해철, 암코철 등이 있다.
  2. 변압기 철심, 발전기용 박철판 등의 재료로 많이 사용된다.
  3. 상온에서 연성 및 전성이 우수하고 용접성이 좋다.
  4. 기계적 강도가 높아 기계재료로 많이 사용된다.
(정답률: 50%)
  • 순철은 탄소 함유량이 매우 적어 재질이 매우 연하고 인장강도가 낮기 때문에 기계구조용 재료로 사용하기에는 부적합합니다.

    오답 노트
    공업용 순철 종류: 카보닐철, 전해철, 암코철 등이 맞음
    용도: 투자율이 높아 변압기 철심, 발전기용 박철판 등에 사용됨
    특성: 상온에서 연성, 전성, 용접성이 우수함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 중 다른 벨트에 비하여 탄성과 마찰 계수는 떨어지지만 인장강도가 대단히 크고 벨트 수명이 긴 장점을 가지고 있는 것으로 마찰을 크게 하기 위하여 풀리의 표면에 고무, 코르크 등을 붙여 사용하는 것은?

  1. 가죽 벨트
  2. 고무 벨트
  3. 섬유 벨트
  4. 강철 벨트
(정답률: 51%)
  • 강철 벨트는 다른 벨트에 비해 탄성과 마찰 계수는 낮지만, 인장강도가 매우 크고 수명이 길다는 특징이 있습니다. 마찰력을 높이기 위해 풀리 표면에 고무나 코르크를 부착하여 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 국제단위계 SI 단위를 옳게 표현한 것은?

  1. 가속도 : km/h
  2. 체적 : kl
  3. 응력 : Pa
  4. 힘 : N/m2
(정답률: 58%)
  • 국제단위계(SI)에서 응력과 압력의 단위는 파스칼(Pa)을 사용합니다.

    오답 노트
    가속도: $m/s^2$
    체적: $m^3$
    힘: $N$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 한 변의 길이가 2cm인 정사각형 단면의 주철제 각봉에 4000N의 중량을 가진 물체를 올려놓았을 때 생기는 압축 응력(N/㎟)은?

  1. 10 N/㎟
  2. 20 N/㎟
  3. 30 N/㎟
  4. 40 N/㎟
(정답률: 39%)
  • 압축 응력은 가해진 하중을 물체의 단면적으로 나누어 계산합니다.
    ① $\sigma = \frac{P}{A}$
    ② $\sigma = \frac{4000}{2 \times 20}$
    ③ $\sigma = 10$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 코일 스프링의 전체의 평균 지름이 30 mm, 소선의 지름이 3mm 라면 스프링 지수는?

  1. 0.1
  2. 6
  3. 8
  4. 10
(정답률: 76%)
  • 스프링 지수는 코일의 평균 지름을 소선의 지름으로 나눈 값으로 정의합니다.
    ① [기본 공식] $C = \frac{D}{d}$
    ② [숫자 대입] $C = \frac{30}{3}$
    ③ [최종 결과] $C = 10$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 양 끝에 왼 나사 및 오른 나사가 있어서 막대나 로프 등을 조이는데 사용하는 기계요소는?

  1. 나비 너트
  2. 캡 너트
  3. 아이 너트
  4. 턴 버클
(정답률: 49%)
  • 턴 버클은 양 끝에 오른나사와 왼나사가 있어, 몸체를 회전시키면 양 끝의 로프나 막대를 조여 팽팽하게 만들 수 있는 기계요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 축을 설계할 때 고려사항으로 가장 적합하지 않는 것은?

  1. 변형
  2. 축간 거리
  3. 강도
  4. 진동
(정답률: 46%)
  • 축을 설계할 때는 강도, 변형, 진동, 부식, 온도 등을 종합적으로 고려해야 합니다.

    오답 노트
    축간 거리: 축 자체의 설계 고려사항이 아닌, 두 축 사이의 배치 거리 문제입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

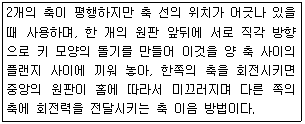

14. 다음은 무엇에 대한 설명인가?

  1. 셀러 커플링
  2. 유니버셜 커플링
  3. 올덤 커플링
  4. 마찰 클러치
(정답률: 55%)
  • 두 축이 평행하지만 축선이 서로 어긋나 있을 때, 속도 변화 없이 회전력을 전달하기 위해 사용하는 장치는 올덤 커플링입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 기준원 위에서 원판을 굴릴 때 원판 위의 1점이 그리는 궤적으로 나타내는 선은?

  1. 쌍곡선
  2. 포물선
  3. 인벌류트 곡선
  4. 사이클로이드 곡선
(정답률: 46%)
  • 원을 직선 위에서 굴렸을 때, 원주 위의 한 점이 그리는 궤적을 사이클로이드 곡선이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도(절삭부분)

16. 테이퍼 및 기울기의 표시방법에 관한 설명으로 틀린 것은?

  1. 테이퍼는 원칙적으로 중심선에 연하여 기입한다.
  2. 기울기는 원칙적으로 변에 연하여 기입한다.
  3. 테이퍼 또는 기울기의 정도와 방향을 특별히 명확하게 나타낼 필요가 있을 경우에는 별도로 도시한다.
  4. 경사면에서 지시선으로 끌어내어 테이퍼 및 기울기를 기입해서는 안된다.
(정답률: 48%)
  • 테이퍼와 기울기의 표시 방법은 원칙적으로 테이퍼는 중심선에, 기울기는 변에 연하여 기입합니다. 또한 필요에 따라 별도로 도시하거나, 특별한 경우에는 경사면에서 지시선을 끌어내어 기입하는 것이 가능합니다.

    오답 노트
    경사면에서 지시선으로 끌어내어 테이퍼 및 기울기를 기입해서는 안된다: 특별한 경우 지시선을 사용하여 기입할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 그림과 같은 제3각법 정투상도에서 우측면도로 가장 적합한 것은?

(정답률: 58%)
  • 제3각법 정투상도에서 우측면도는 정면도의 오른쪽에 배치되며, 정면도와 평면도의 형상을 종합하여 오른쪽에서 바라본 모습을 그립니다. 주어진 정면도 와 평면도를 분석하면, 오른쪽에서 보았을 때 상단에 돌출된 부분이 있고 하단은 평평한 사각형 형태가 나타나므로 가 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 기어를 제도할 때 피치원은 어느 선으로 표시하는가?

  1. 가는 1점 쇄선
  2. 가는 파선
  3. 가는 2점 쇄선
  4. 가는 실선
(정답률: 64%)
  • 기어 제도 시 피치원, 중심선, 기준선은 모두 가는 1점 쇄선으로 표시하는 것이 원칙입니다.

    오답 노트
    가는 파선: 숨은선
    가는 2점 쇄선: 무게중심선, 가상선
    가는 실선: 치수선, 치수보조선
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 스프링의 도시법에서 스프링의 종류 및 모양만을 간략도로 도시하는 경우에 스프링 재료의 중심선의 종류는?

  1. 가는 1점 쇄선
  2. 가는 2점 쇄선
  3. 가는 실선
  4. 굵은 실선
(정답률: 36%)
  • 스프링의 종류 및 모양만을 간략하게 도시하는 경우, 스프링 재료의 중심선은 굵은 실선으로 표시합니다.

    오답 노트
    가는 1점 쇄선: 스프링의 중간 부분을 생략하여 도시할 때 사용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 그림에서 a는 표면 거칠기의 지시사항 중 어느 것에 해당하는가?

  1. 가공 방법
  2. 줄무늬 방향의 기호
  3. 표면거칠기의 지시값
  4. 표면 파상도
(정답률: 64%)
  • 표면 거칠기 지시 기호에서 $a$는 중심선 평균 거칠기값을 나타내는 표면거칠기의 지시값 위치입니다.


    오답 노트
    가공 방법: $b$ 위치
    줄무늬 방향의 기호: $c$ 위치
    표면 파상도: $g$ 위치
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 끼워 맞춤에서 ø30 H7/p6 은 어떤 끼워 맞춤인가?

  1. 구멍 기준식 헐거운 끼워 맞춤
  2. 구멍 기준식 억지 끼워 맞춤
  3. 축 기준식 헐거운 끼워 맞춤
  4. 축 기준식 억지 끼워 맞춤
(정답률: 52%)
  • 끼워 맞춤 기호에서 대문자 $H$는 구멍 기준식을 의미하며, 축의 공차역 클래스가 $p$인 경우 구멍 기준식 억지 끼워 맞춤에 해당합니다.

    오답 노트
    헐거운 끼워 맞춤: $b, c, d, e, f, g$
    중간 끼워 맞춤: $k, js, h, m, n$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 그림과 같이 도시된 단면도의 명칭은?

  1. 회전 도시 단면도
  2. 조함에 의한 단면도
  3. 부분 단면도
  4. 한쪽 단면도
(정답률: 66%)
  • 제시된 이미지 는 대칭형 부품의 일부를 회전시켜 단면을 표시하는 회전 도시 단면도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 기하공차 중 자세공차의 종류로만 짝지어진 것은?

  1. 진직도 공차, 진원도 공차
  2. 평행도 공차, 경사도 공차
  3. 원통도 공차, 대칭도 공차
  4. 윤곽도 공차, 온 흔들림 공차
(정답률: 60%)
  • 자세공차는 데이터럼을 기준으로 대상물의 자세를 규제하는 공차로, 평행도, 직각도, 경사도 공차가 이에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 기계제도에서 가는 실선이 사용되지 않는 것은?

  1. 외형선
  2. 치수선
  3. 지시선
  4. 치수 보조선
(정답률: 62%)
  • 외형선은 물체의 겉모양을 나타내는 선으로, 반드시 굵은 실선으로 그려야 합니다.

    오답 노트
    치수선, 지시선, 치수 보조선: 모두 가는 실선을 사용하는 선들입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 그림과 같은 도면에서 A부의 치수는?

  1. 27
  2. 31
  3. 33
  4. 35
(정답률: 71%)
  • 전체 길이에서 양 끝의 치수를 제외하여 A부의 길이를 산출합니다.
    ① $A = L - (l_1 + l_2)$
    ② $A = 49 - (16 + 6)$
    ③ $A = 27$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 크레이터(crater) 마모를 줄이기 위한 방법이 아닌 것은?

  1. 절삭공구 경사면 위의 압력을 감소시킨다.
  2. 절삭공구의 경사각을 작게 한다.
  3. 절삭공구 경사면 위의 마찰계수를 감소시킨다.
  4. 윤활성이 좋은 냉각제를 사용한다.
(정답률: 58%)
  • 크레이터 마모를 줄이기 위해서는 절삭공구의 경사각을 크게 하여 칩의 흐름을 원활하게 해야 합니다.

    오답 노트
    절삭공구 경사각을 작게 한다: 경사각이 작아지면 마모가 촉진되므로 잘못된 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 단조품 및 주물품에 볼트 또는 너트를 고정할 때 접촉부가 안전되게 하기 위하여 구멍 주위를 평면으로 깍아 자리를 내는 작업은?

  1. 스폿 페이싱
  2. 태핑
  3. 카운터 싱킹
  4. 보링
(정답률: 54%)
  • 단조품이나 주물품처럼 표면이 거친 부품에 볼트나 너트를 고정할 때, 접촉면을 평평하게 깎아 안정적인 자리를 만드는 작업을 스폿 페이싱이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 선반은 주축대, 심압대, 베드, 이송기구 및 왕복대 등으로 구성되어 있다. 에이프런(apron)은 어느 부분에 장치되어 있는가?

  1. 왕복대
  2. 이송기구
  3. 주축대
  4. 심압대
(정답률: 60%)
  • 선반의 왕복대는 새들, 에이프런, 공구대, 복식 공구대로 구성되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 중 정면 밀링 커터와 엔드밀을 사용하여 평면 가공, 홈 가공 등을 하는 작업에 가장 적합한 밀링 머신은?

  1. 공구 밀링 머신
  2. 특수 밀링 머신
  3. 모방 밀링 머신
  4. 수직 밀링 머신
(정답률: 58%)
  • 수직 밀링 머신은 주축이 수직으로 설치되어 있어 정면 밀링 커터와 엔드밀을 이용한 평면 가공 및 홈 가공 작업에 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 특정한 모양이나 같은 치수의 제품을 대량 생산하는데 적합하도록 만든 공작기계로서 사용범위가 한정되어 있고, 다품종 소량의 제품 생산에는 적합하지 않으며 조작이 쉽도록 만든 공작기계는?

  1. 표준 공작기계
  2. 만능 공작기계
  3. 범용 공작기계
  4. 전용 공작기계
(정답률: 67%)
  • 전용 공작기계는 특정 형상이나 동일 치수의 제품을 대량 생산하기 위해 최적화된 기계입니다. 사용 범위가 한정적이고 조작이 간편하지만, 다품종 소량 생산에는 적합하지 않습니다.

    오답 노트
    범용 공작기계: 다양한 종류의 가공이 가능하여 다품종 소량 생산에 적합함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계공작법

31. 밀링 머신의 부속장치 중 주축의 회전운동을 직선왕복운동으로 변화시키고, 바이트를 사용하여 가공물의 안지름에 키(key)홈, 스플라인(spline), 세레이션(serration) 등을 가공하는 장치는?

  1. 슬로팅 장치
  2. 밀링 바이스
  3. 래크 절삭 장치
  4. 분할대
(정답률: 57%)
  • 슬로팅 장치는 밀링 머신의 주축 회전운동을 직선 왕복운동으로 변환하여, 가공물의 안지름에 키홈, 스플라인, 세레이션 등을 가공할 때 사용하는 부속장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 밀링 머신에서 홈이나 윤곽을 가공하는데 적합하며 원주면과 단면에 날이 있는 형태의 공구는?

  1. 엔드밀
  2. 메탈 소
  3. 홈 밀링 커터
  4. 리머
(정답률: 55%)
  • 엔드밀은 원주면과 단면 모두에 절삭날이 형성되어 있어, 밀링 머신에서 홈 가공이나 복잡한 윤곽 가공을 수행하는 데 가장 적합한 공구입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 선반에서 ø45mm의 연강 재료를 노즈 반지름 0.6mm인 초경합금 바이트로 절삭속도 120m/min, 이송을 0.06mm/rev로 하여 다듬질 하고자 한다. 이때, 이론적인 표면 거칠기 값은?

  1. 0.62 μm
  2. 0.68 μm
  3. 0.75 μm
  4. 0.81 μm
(정답률: 45%)
  • 선반 가공에서 이론적인 표면 거칠기는 이송량과 노즈 반지름의 관계를 통해 계산합니다.
    ① [기본 공식] $H = \frac{s^{2}}{8R}$
    ② [숫자 대입] $H = \frac{0.06^{2}}{8 \times 0.6}$
    ③ [최종 결과] $H = 0.00075\text{mm} = 0.75\mu\text{m}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 연삭 가공에서 공작물 1회전 마다의 이송은 숫돌의 폭이하로 하여야 한다. 일반적으로 다듬질 연삭 시 이송속도는 대략 몇 m/min정도로 하여야 하는가?

  1. 5 ~ 10
  2. 1 ~ 2
  3. 0.2 ~ 0.4
  4. 0.01 ~ 0.05
(정답률: 44%)
  • 연삭 가공 시 이송 속도는 가공 목적에 따라 달라집니다. 거친 연삭은 $1 \sim 2\text{m/min}$의 속도로 빠르게 가공하며, 정밀한 표면을 얻기 위한 다듬질 연삭에서는 $0.2 \sim 0.4\text{m/min}$의 낮은 속도로 이송하는 것이 적당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 액체 호닝(Liquid Honing)의 설명 중 잘못된 것은?

  1. 가공 시간이 짧다.
  2. 형상이 복잡한 일감에 대해서는 가공이 어렵다.
  3. 일감 표면의 산화막이나 도료 등을 제거할 수 있다.
  4. 공작물에 피로강도를 향상시킬 수 있다.
(정답률: 52%)
  • 액체 호닝은 연마재가 섞인 액체를 압력으로 분사하는 방식이므로, 형상이 복잡한 일감이라도 구석구석 정밀한 다듬질 가공이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 다음 중 절삭공구 재료로 가장 적합하지 않은 것은?

  1. 탄소공구강
  2. 합금공구강
  3. 연강
  4. 세라믹
(정답률: 56%)
  • 절삭공구는 피삭재보다 경도가 훨씬 높아야 하므로 탄소공구강, 합금공구강, 세라믹 등이 사용됩니다.

    오답 노트
    연강: 경도가 너무 낮아 절삭공구로 사용할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 바깥지름을 연삭하는 원통연삭기 중에서 연삭 숫돌을 숫돌의 반지름 방향으로 이송하여 공작물을 연삭하는 방식으로 단이 있는 면, 테이퍼 형 등의 연삭에 적합한 형식은?

  1. 테이블 왕복형
  2. 숫돌대 왕복형
  3. 플런지 컷형
  4. 센터리스 연삭형
(정답률: 34%)
  • 플런지 컷형은 연삭 숫돌을 반지름 방향으로 이송시켜 가공하는 방식으로, 단이 있는 면이나 테이퍼 형상을 연삭하는 데 매우 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 나사의 유효지름을 측정하는 가장 정밀한 방법은?

  1. 삼침법
  2. 광학적인 방법
  3. 센터 게이지의 의한 방법
  4. 나사 마이크로미터에 의한 방법
(정답률: 46%)
  • 삼침법은 세 개의 정밀한 핀(침)을 사용하여 나사의 유효지름을 측정하는 방식으로, 나사 측정법 중 가장 정밀도가 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 다음 중 자루와 날 부위가 별개로 되어 있는 리머는?

  1. 조정 리머
  2. 팽창 리머
  3. 솔리드 리머
  4. 셀 리머
(정답률: 44%)
  • 셀 리머는 자루와 날 부위가 별개로 구성되어 있어 필요에 따라 교체하거나 조합하여 사용할 수 있는 리머입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 절삭유제에 대한 일반적인 설명으로 틀린 것은?

  1. 마찰감소, 절삭열 냉각, 가공표면의 거칠기를 향상시킨다.
  2. 절삭유제에는 수용성과 불수용성 절삭유제 등이 있다.
  3. 극압유는 절삭공구가 고온, 고압 상태에서 마찰을 받을 때 사용한다.
  4. 올리브유, 면실유, 대두유 등의 식물성 기름은 고속 중 절삭에 적합하다.
(정답률: 61%)
  • 올리브유, 면실유, 대두유와 같은 식물성 기름은 유성이 높아 열 발생이 적은 경절삭이나 저속 절삭에 유효하며, 고속 중절삭에는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: CNC공작법 및 안전관리

41. 축 지름의 치수를 직접 측정할 수는 없으나 기계 부품이 허용 공차 안에 들어 있는지를 검사하는데 가장 적합한 측정 기기는?

  1. 한계 게이지
  2. 버니어 캘리퍼스
  3. 외경 마이크로미터
  4. 사인바
(정답률: 51%)
  • 치수의 정확한 수치를 측정하는 것이 아니라, 제품이 정해진 허용 공차 범위(최대 실효 치수와 최소 실효 치수) 내에 있는지 빠르게 판정하는 검사에는 한계 게이지가 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 중 선반 바이트의 앞면 절삭각(front cutting edge angle)에 대한 설명으로 옳은 것은?

  1. 주철인과 바이트의 중심선에 이루는 각
  2. 부절인과 바이트의 중심선에 직각에서 이루는 각
  3. 부절인에서 바이트의 뒤쪽으로 이어지는 면과 수평에서 이루는 각
  4. 부절인을 이루는 바이트 앞면의 바이트 수직선과 이루는 각
(정답률: 35%)
  • 선반 바이트의 앞면 절삭각은 부절인과 바이트의 중심선에 직각인 선이 이루는 각도를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. CNC 선반 프로그렘에서 다음과 같은 블록을 올바르게 설명한 것은?

  1. 자동 원점 복귀 명령문이다.
  2. 제 2 원점 복귀 명령문이다.
  3. 중간점을 경유하지 않고 곧바로 이동한다.
  4. G28 에서는 X 또는 Z를 사용할 수 없다.
(정답률: 61%)
  • CNC 선반 프로그래밍에서 $G28$ 명령어는 기계의 원점(Reference Point)으로 자동으로 복귀시키는 기능을 수행합니다.
    따라서 블록은 자동 원점 복귀 명령문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 설명에 해당하는 CNC 기능은?

  1. 준비 기능(G)
  2. 주축 기능(S)
  3. 이송 기능(F)
  4. 보조 기능(M)
(정답률: 49%)

  • 공작물에 대해 공구를 이동시키는 속도를 지정하는 기능으로, 분당 이송($mm/min$)과 회전당 이송($mm/rev$)으로 지령하는 이송 기능($F$)에 대한 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 중 CNC 공작기계의 제어에 사용되는 주소(address)가 기계의 보조 장치 ON/OFF 제어기능을 의미하는 것은?

  1. X
  2. M
  3. P
  4. U
(정답률: 65%)
  • CNC 공작기계에서 $M$ 코드는 절삭유 ON/OFF, 주축 정지, 프로그램 종료 등 기계의 보조 장치를 제어하는 보조 기능 주소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. CNC 선반에서 가공 작업 중 바이트에 칩이 감겨버렸다. 다음 중 칩의 제거 방법으로 가장 올바른 것은?

  1. 작업 수행 중 손으로 제거한다.
  2. 작업은 계속하며 칩 제거용 공구로 제거한다.
  3. 가공시간 단축을 위하여 작업 완료 후 제거한다.
  4. 이송 및 작업을 정지하고, 안전한 영역에서 제거한다.
(정답률: 73%)
  • 안전 사고 예방을 위해 반드시 이송 및 작업을 정지시킨 후, 안전한 영역에서 칩을 제거해야 합니다.

    오답 노트
    작업 수행 중 손이나 공구로 제거: 신체 절단 및 부상 위험
    작업 완료 후 제거: 가공 표면 조도 불량 및 치수 정밀도 저하
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 중 밀링 작업에서 작업안전에 관한 사항으로 틀린 것은?

  1. 눈의 높이에서 커터 날 끝의 절삭상태를 보면서 가공한다.
  2. 정면커터로 절삭할 때는 칩이 비산하므로 칩 커버를 설치한다.
  3. 절삭공구나 공작물을 설치할 때는 전원을 끄거나 완전히 정지시키고 실시한다.
  4. 테이블 위에 공구나 측정기를 올려놓지 않는다.
(정답률: 74%)
  • 눈의 높이에서 커터 날 끝의 절삭상태를 보며 가공하는 것은 비산하는 칩이 눈에 들어갈 위험이 매우 커서 절대 금지해야 하는 위험한 행동입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 중 머시닝센터작업 시에 일시적으로 좌표를 "0"(Zero)로 설정할 때 사용하는 좌표계는?

  1. 기계 좌표계
  2. 극좌표계
  3. 상대 좌표계
  4. 잔여 좌표계
(정답률: 52%)
  • 가공 중 현재 위치를 일시적으로 $0$으로 설정하여 다음 이동 거리를 지정하는 좌표계는 상대 좌표계입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 1500 rpm으로 회전하는 스핀들에서 3회전의 휴지(dwell)를 하려고 한다. 다음 중 정지 시간의 프로그램으로 옳은 것은?

  1. G04 X0.1 ;
  2. G04 U0.12 ;
  3. G04 P140 ;
  4. G04 A0.18 ;
(정답률: 41%)
  • 휴지 시간은 스핀들의 회전 속도와 필요한 회전수를 이용하여 계산합니다.
    ① $T = \frac{60 \times n}{N}$
    ② $T = \frac{60 \times 3}{1500}$
    ③ $T = 0.12$
    계산된 정지 시간은 $0.12$초이며, CNC 프로그램에서 휴지 시간(Dwell)을 지정하는 G04 명령어와 시간 값 U0.12를 조합한 G04 U0.12 ; 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 중 백래시(Backlash) 보정기능의 설명으로 옳은 것은?

  1. 축의 이동이 한 방향에서 반대 방향으로 이동할 때 발생하는 편차 값을 보정하는 기능
  2. 볼 스크루의 부분적인 마모 현상으로 발생된 피치간의 편차 값을 보정하는 기능
  3. 백보링 기능의 편차 량을 보정하는 기능
  4. 한 방향 위치결정 기능의 편차 량을 보정하는 기능
(정답률: 44%)
  • 백래시(Backlash)란 기계적 유격으로 인해 축의 이동 방향이 바뀔 때 발생하는 위치 편차를 의미하며, 이를 보정하여 정밀도를 높이는 기능입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 중 CNC 프로그램에서 선택적 프로그램(program) 정지를 나타내는 보조 기능은?

  1. M00
  2. M01
  3. M02
  4. M03
(정답률: 53%)
  • M01은 작업자가 선택적으로 프로그램을 정지시킬 수 있는 옵셔널 정지(Optional Stop) 기능입니다.

    오답 노트
    M00: 무조건적인 프로그램 정지
    M02: 프로그램 종료
    M03: 주축 정회전
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 CNC 선반 프로그램에서 가공물의 지름이 10mm일 때 주축의 회전수는 몇 rpm 인가?

  1. 120
  2. 955
  3. 2000
  4. 3820
(정답률: 58%)
  • 절삭속도와 지름을 이용해 회전수를 계산한 뒤, G50으로 설정된 주축 최고 회전수 제한 값과 비교해야 합니다.
    ① $N = \frac{1000 \times V}{3.14 \times D}$
    ② $N = \frac{1000 \times 120}{3.14 \times 10}$
    ③ $N = 3821.65$
    계산된 회전수는 $3821.65$ rpm이지만, 프로그램의 G50 S2000 명령에 의해 주축 최고 회전수가 $2000$ rpm으로 제한되어 있으므로 최종 회전수는 $2000$ rpm이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음 중 CNC 공작기계 제어방식의 종류가 아닌 것은?

  1. 직선 절삭 제어
  2. 위치 결정 제어
  3. 원점 절삭 제어
  4. 윤곽 절삭 제어
(정답률: 44%)
  • CNC 공작기계의 제어방식에는 위치 결정 제어, 직선 절삭 제어, 윤곽 절삭 제어가 있으며, 원점 절삭 제어라는 방식은 존재하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 중 나사의 피치가 2mm인 2줄 나사를 가공할 때 나사의 리드 값으로 옳은 것은?

  1. 2 mm
  2. 4 mm
  3. 6 mm
  4. 8 mm
(정답률: 77%)
  • 나사의 리드는 나사가 1회전 할 때 축 방향으로 이동하는 거리이며, 줄 수에 피치를 곱하여 계산합니다.
    ① [기본 공식] $L = P \times n$ (리드 = 피치 $\times$ 줄 수)
    ② [숫자 대입] $L = 2 \times 2$
    ③ [최종 결과] $L = 4$ mm
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 중 CNC 공작기계에서 정보가 흐르는 과정을 가장 올바르게 나열한 것은?

  1. 도면 → CNC 프로그램 → 정보처리 회로 → 기계 본체 → 서보기구 구동 → 가공물
  2. 도면 → CNC 프로그램 → 정보처리 회로 → 서보기구 구동 → 기계 본체 → 가공물
  3. 도면 → 정보처리 회로 → CNC 프로그램 → 서보기구 구동 → 기계 본체 → 가공물
  4. 도면 → CNC 프로그램 → 서보기구 구동 → 정보처리 회로 → 기계 본체 → 가공물
(정답률: 47%)
  • CNC 공작기계의 정보 흐름은 설계 도면을 바탕으로 프로그램을 작성하고, 이를 정보처리 회로가 해석하여 서보기구를 통해 기계 본체를 구동시켜 가공물을 완성하는 순서로 진행됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 중 원호 보간에 관한 설명으로 틀린 것은?

  1. 시계 방향의 원호지령은 G02 이다.
  2. 반시계 방향의 원호지령은 G03 이다.
  3. 절대 혹은 증분지령 모두 사용할 수 있다.
  4. 원호의 크기는 R 값으로만 지령해야 한다.
(정답률: 51%)
  • 원호 보간 시 원호의 크기는 반경 $R$ 값으로 지령할 수도 있지만, 중심점 좌표인 $I, J, K$ 값을 사용하여 지령할 수도 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 머시닝센터 프로그램에서 G98의 의미로 옳은 것은?

  1. 보조프로그램 호출
  2. 1회 절입량
  3. R점 복귀
  4. 초기점 복귀
(정답률: 37%)
  • G98은 고정 사이클 가공 후 공구가 초기점으로 복귀하도록 지시하는 명령어입니다.

    오답 노트
    R점 복귀: G99
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. CAD/CAM용 하드웨어 구성요소 중 중앙처리장치(CPU)의 구성요소에 해당하는 것은?

  1. 출력장치
  2. 변환장치
  3. 입력장치
  4. 제어장치
(정답률: 53%)
  • 중앙처리장치(CPU)는 컴퓨터의 두뇌 역할을 하며, 크게 제어장치와 연산장치(ALU)로 구성됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 머시닝센터의 NC 프로그램에서 T02를 기준 공구로 하여 T06 공구를 길이 보정하려고 한다. G43 코드를 이용할 경우 T06 공구의 길이 보정량으로 옳은 것은?

  1. 11
  2. -11
  3. 80
  4. -80
(정답률: 55%)
  • 공구 길이 보정 시 G43 코드는 양(+)의 방향으로 보정하는 코드이며, 기준 공구 대비 보정 대상 공구의 길이 차이를 계산합니다.
    ① [기본 공식]
    $$\text{보정량} = \text{대상 공구 길이} - \text{기준 공구 길이}$$
    ② [숫자 대입]
    $$\text{보정량} = 80 - 69$$
    ③ [최종 결과]
    $$\text{보정량} = 11$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. CNC 선반의 복잡형 고정 사이클 중에서 외경정삭용 사이클에 해당하는 것은?

  1. G70
  2. G71
  3. G72
  4. G73
(정답률: 28%)
  • CNC 선반의 복잡형 고정 사이클에서 G70은 외경 정삭용 사이클에 해당합니다.

    오답 노트
    G71: 내, 외경 황삭 사이클
    G72: 단면 황삭 사이클
    G73: 형상 반복 사이클
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
