컴퓨터응용밀링기능사 필기 기출문제복원 (2015-07-19)

컴퓨터응용밀링기능사 2015-07-19 필기 기출문제 해설

이 페이지는 컴퓨터응용밀링기능사 2015-07-19 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

컴퓨터응용밀링기능사
(2015-07-19 기출문제)

목록

1과목: 기계재료 및 요소

1. 다음 금속 중에서 용융점이 가장 낮은 것은?

  1. 백금
  2. 코발트
  3. 니켈
  4. 주석
(정답률: 55%)
  • 금속의 용융점(녹는점) 크기를 비교하는 문제입니다. 제시된 금속 중 주석의 용융점이 가장 낮습니다.
    용융점 크기 순서: 백금 > 코발트 > 니켈 > 주석
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 중 정지상태의 냉각수 냉각속도를 1로 했을 때, 냉각속도가 가장 빠른 것은?

  1. 물
  2. 공기
  3. 기름
  4. 소금물
(정답률: 74%)
  • 냉각 매질에 따른 냉각 속도는 일반적으로 소금물 > 물 > 기름 > 공기 순으로 빠릅니다. 따라서 제시된 보기 중 소금물의 냉각 속도가 가장 빠릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. FRP로 불리며 항공기, 선박, 자동차 등에 쓰이는 복합재료는?

  1. 옵티컬 화이버
  2. 세라믹
  3. 섬유강화 플라스틱
  4. 초전도체
(정답률: 66%)
  • FRP는 Fiber Reinforced Plastics의 약자로, 플라스틱에 섬유를 넣어 강도를 높인 섬유강화 플라스틱을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 7 : 3 황동에 대한 설명으로 옳은 것은?

  1. 구리 70%, 주석 30%의 합금이다.
  2. 구리 70%, 아연 30%의 합금이다.
  3. 구리 70%, 니켈 30%의 합금이다.
  4. 구리 70%, 규소 30%의 합금이다.
(정답률: 74%)
  • 황동은 구리와 아연의 합금으로, 7 : 3 황동은 구리 70%, 아연 30%로 구성된 합금을 의미합니다.

    오답 노트
    구리 70%, 주석 30%: 청동
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 중 퀴리점(curie point)에 대한 설명으로 옳은 것은?

  1. 결정격자가 변하는 점
  2. 입방격자가 변하는 점
  3. 자기변태가 일어나는 온도
  4. 동소변태가 일어나는 온도
(정답률: 65%)
  • 퀴리점(Curie point)은 강자성체가 가열되어 특정 온도에 도달했을 때 자성을 잃고 상자성체로 변하는 자기변태가 일어나는 온도입니다.

    오답 노트
    동소변태가 일어나는 온도는 $A_3$점($912^{\circ}C$)을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 강력한 흑연화 촉진 원소로서 탄소량을 증가시키는 것과 같은 효과를 가지며 주철의 응고 수축을 적게 하는 원소는?

  1. Si
  2. Mn
  3. P
  4. S
(정답률: 46%)
  • 규소(Si)는 주철에서 강력한 흑연화 촉진 원소로 작용하며, 탄소량을 증가시키는 것과 같은 효과를 내어 응고 수축을 줄여줍니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 주철의 일반적 설명으로 틀린 것은?

  1. 강에 비하여 취성이 작고 강도가 비교적 높다.
  2. 주철은 파면상으로 분류하면 회주철, 백주철, 반주철로 구분할 수 있다.
  3. 주철 중 탄소의 흑연화를 위해서는 탄소량 및 규소의 함량이 중요하다.
  4. 고온에서 소성변형이 곤란하나 주조성이 우수하여 복잡한 형상을 쉽게 생산할 수 있다.
(정답률: 53%)
  • 주철은 강에 비해 탄소 함유량이 많아 강도는 비교적 낮고, 충격에 쉽게 깨지는 취성이 큰 특징을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 나사에 관한 설명으로 틀린 것은?

  1. 나사에서 피치가 같으면 줄 수가 늘어나도 리드는 같다.
  2. 미터계 사다리꼴 나사산의 각도는 30°이다.
  3. 나사에서 리드라 하면 나사축 1회전당 전진하는 거리를 말한다.
  4. 톱니나사는 한방향으로 힘을 전달시킬 때 사용한다.
(정답률: 62%)
  • 나사의 리드는 줄 수와 피치의 곱으로 결정됩니다. 따라서 피치가 일정하더라도 줄 수가 늘어나면 리드 또한 함께 증가합니다.
    $$Lead = n \times p$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 너트 위쪽에 분할 핀을 끼워 풀리지 않도록 하는 너트는?

  1. 원형 너트
  2. 플랜지 너트
  3. 홈붙이 너트
  4. 슬리브 너트
(정답률: 45%)
  • 홈붙이 너트는 너트 머리에 방사상의 홈을 파고 볼트의 구멍과 맞춘 뒤 분할 핀을 꽂아 강력하게 풀림을 방지하는 특수 너트입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 저널 베어링에서 저널의 지름이 30㎜, 길이가 40㎜, 베어링의 하중이 2400N 일 때, 베어링의 압력은 몇 MPa인가?

  1. 1
  2. 2
  3. 3
  4. 4
(정답률: 71%)
  • 저널 베어링의 투영 면적에 작용하는 하중을 통해 베어링 압력을 구하는 문제입니다.
    ① [기본 공식] $P = \frac{W}{d \times L}$
    ② [숫자 대입] $P = \frac{2400}{30 \times 40}$
    ③ [최종 결과] $P = 2$
    따라서 베어링의 압력은 $2\text{ MPa}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 한 변의 길이가 30㎜인 정사각형 단면의 강재에 4500N 의 압축하중이 작용할 때 강제의 내부에 발생하는 압축응력은 몇 N/㎟인가?

  1. 2
  2. 4
  3. 5
  4. 10
(정답률: 64%)
  • 압축하중이 작용할 때 단면적에 따른 압축응력을 구하는 문제입니다. 응력은 하중을 단면적으로 나눈 값입니다.
    ① [기본 공식] $\sigma = \frac{P}{A}$
    ② [숫자 대입] $\sigma = \frac{4500}{30 \times 30}$
    ③ [최종 결과] $\sigma = 5$
    따라서 압축응력은 $5\text{ N/mm}^2$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 42500 ㎏f·㎜의 굽힘 모멘트가 작용하는 연장 축 지름은 약 몇 ㎜인가?(단, 허용 굽힘 응력은 5㎏f/㎟ 이다.)

  1. 21
  2. 36
  3. 44
  4. 92
(정답률: 43%)
  • 굽힘 모멘트가 작용하는 축의 지름을 구하는 문제입니다. 허용 굽힘 응력 공식을 변형하여 축 지름 $d$를 산출합니다.
    ① [기본 공식] $d = \sqrt[3]{\frac{32M}{\pi \sigma}}$
    ② [숫자 대입] $d = \sqrt[3]{\frac{32 \times 42500}{3.14 \times 5}}$
    ③ [최종 결과] $d = 44.24$
    따라서 약 $44\text{ mm}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 두 축이 나란하지도 교차하지도 않으며, 베벨기어의 축을 엇갈리게 한 것으로, 자동차의 차동기어 장치의 감속기어로 사용되는 것은?

  1. 베벨기어
  2. 웜기어
  3. 베벨헬리컬기어
  4. 하이포이드기어
(정답률: 38%)
  • 하이포이드기어는 헬리컬 기어의 형태를 띠고 있으며, 두 축이 나란하지도 교차하지도 않고 서로 엇갈려 있는 구조로 자동차의 차동기어 장치 감속기어에 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 원형나사 또는 둥근나사라고도 하며, 나사산의 각(ɑ)은 30°로 산마루와 골이 둥근 나사는?

  1. 톱니나사
  2. 너클나사
  3. 볼나사
  4. 세트 스크류
(정답률: 39%)
  • 너클나사는 나사산의 각도가 $30^{\circ}$이며 산마루와 골이 둥근 형태를 가집니다. 모난 곳이 없어 먼지나 가루가 끼기 쉬운 환경에서도 내구성이 좋아 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음 제동장치 중 회전하는 브레이크 드럼을 브레이크 블록으로 누르게 한 것은?

  1. 밴드 브레이크
  2. 원판 브레이크
  3. 블록 브레이크
  4. 원추 브레이크
(정답률: 69%)
  • 블록 브레이크는 회전하는 브레이크 드럼의 외주면에 브레이크 블록을 양쪽에서 밀착시켜 마찰력을 통해 제동하는 원리입니다.

    오답 노트
    밴드 브레이크: 드럼 주위에 밴드를 밀착시켜 제동
    원판 브레이크: 회전 디스크에 패드를 밀착시켜 제동
    원추 브레이크: 마찰면을 원추형으로 하여 제동
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도(절삭부분)

16. 표면의 줄무늬 방향의 기호 중 “R” 의 설명으로 맞는 것은?

  1. 가공에 의한 커터의 줄무늬 방향이 기호를 기입한 그림의 투상면에 직각
  2. 가공에 의한 커터의 줄무늬 방향이 기호를 기입한 그림의 투상면에 평행
  3. 가공에 의한 커터의 줄무늬 방향이 여러 방향으로 교차 또는 무방향
  4. 가공에 의한 커터의 줄무늬 방향이 기호를 기입한 면의 중심에 대하여 대략 레이디얼 모양
(정답률: 64%)
  • 표면 줄무늬 방향 기호에서 R(Radial)은 가공 시 커터의 줄무늬 방향이 기호를 기입한 면의 중심을 기준으로 방사형(레이디얼 모양)으로 형성됨을 의미합니다.

    오답 노트
    투상면에 직각: ⊥ 기호 사용
    투상면에 평행: ∥ 기호 사용
    교차 또는 무방향: X 기호 사용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 베어링의 상세한 간략 도시방법 중 다음과 같은 기호가 적용되는 베어링은?

  1. 단열 앵귤러 콘택트 분리형 볼 베어링
  2. 단열 깊은 홈 볼 베어링 또는 단열 원통 롤러 베어링
  3. 복렬 깊은 홈 볼 베어링 또는 복렬 원통 롤러 베어링
  4. 복렬 자동조심 볼 베어링 또는 복렬 구형 롤러 베어링
(정답률: 38%)
  • 제시된 이미지 의 기호는 베어링의 내륜과 외륜이 곡면으로 되어 있어 축심의 편심을 스스로 조절할 수 있는 복렬 자동조심 볼 베어링 또는 복렬 구형 롤러 베어링을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 투상선이 평행하게 물체를 지나 투상면에 수직으로 닿고 투상된 물체가 투상면에 나란하기 때문에 어떤 물체의 형상도 정확하게 표현할 수 있는 투상도는?

  1. 사 투상도
  2. 등각 투상도
  3. 정 투상도
  4. 부등각 투상도
(정답률: 66%)
  • 투상선이 평행하게 물체를 지나 투상면에 수직으로 닿으며, 물체의 형상을 왜곡 없이 정확하게 표현할 수 있는 투상법은 정 투상도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 구멍 치수가 이고, 축 치수가 일 때, 최대 틈새는?

  1. 0
  2. 0.004
  3. 0.005
  4. 0.009
(정답률: 70%)
  • 최대 틈새는 구멍의 최대 허용 치수에서 축의 최소 허용 치수를 뺀 값으로 계산합니다.
    $$\text{최대 틈새} = \text{구멍 최대 치수} - \text{축 최소 치수}$$
    $$\text{최대 틈새} = 50.005 - 49.996$$
    $$\text{최대 틈새} = 0.009$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 완전 나사부와 불완전 나사부의 경계를 나타내는 선은?

  1. 가는 실선
  2. 굵은 실선
  3. 가는 1점 쇄선
  4. 굵은 1점 쇄선
(정답률: 46%)
  • 나사 도면에서 완전 나사부와 불완전 나사부의 경계는 명확한 구분을 위해 굵은 실선으로 표시합니다.

    오답 노트
    가는 실선: 수나사의 골지름 표시
    가는 1점 쇄선: 도형의 중심선 및 중심 이동 자취 표시
    굵은 1점 쇄선: 특수 지정선
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 기계제도 도면에서 치수 앞에 표시하여 치수의 의미를 정확하게 나타내는데 사용하는 기호가 아닌 것은?

  1. t
  2. C
  3. □
  4. ◇
(정답률: 65%)
  • 기계제도에서 치수 보조 기호는 치수의 의미를 명확히 하기 위해 사용합니다. t는 두께, C는 45도 모따기, □는 정사각형 치수를 의미하지만, ◇는 치수 보조 기호에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음과 같이 3각법에 의한 투상도에 가장 적합한 입체도는?(단, 화살표 방향이 정면이다.)

(정답률: 80%)
  • 제시된 정면도, 평면도, 우측면도의 형상을 종합적으로 분석했을 때, 특히 우측면도의 경사진 모양과 단면 구조가 일치하는 입체도는 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 그림에 대한 설명으로 옳은 것은?

  1. 지시한 면의 진직도가 임의의 100㎜ 길이에 대해서 0.1㎜ 만큼 떨어진 2개의 평행면 사이에 있어야 한다.
  2. 지시한 면의 진직도가 임의의 구분 구간 길이에 대해서 0.1㎜ 만큼 떨어진 2개의 평행 직선 사이에 있어야 한다.
  3. 지시한 원통면의 진직도가 임의의 모선 위에서 임의의 구분 구간 길이에 대해서 0.1㎜ 만큼 떨어진 2개의 평행면 사이에 있어야 한다.
  4. 지시한 원통면의 진직도가 임의의 모선 위에서 임의로 선택한 100㎜ 길이에 대해, 축선을 포함한 평면내에 있어 0.1㎜ 만큼 떨어진 2개의 평행한 직선 사이에 있어야 한다.
(정답률: 39%)
  • 이미지의 기하공차 $\text{— } 0.1/100$은 원통면의 진직도를 의미합니다. 이는 임의의 모선 위에서 임의로 선택한 $100\text{mm}$ 길이에 대해, 축선을 포함한 평면 내에 있어 $0.1\text{mm}$ 만큼 떨어진 2개의 평행한 직선 사이에 있어야 함을 뜻합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 기하공차에 대해 설명으로 틀린 것은?

  1. A : 경사도 공차
  2. B : 공차값
  3. C : 직각도 공차
  4. D : 데이텀을 지시하는 문자기호
(정답률: 72%)
  • 제시된 이미지의 기호 $\text{C}$는 평면도 또는 직선도 공차를 나타내는 기호입니다.

    오답 노트
    직각도 공차: $\perp$ 기호로 표시함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 도형의 한정된 특정부분을 다른 부분과 구별하기 위해 사용하는 선으로 단면도의 절단된 면을 표시하는 선을 무엇이라고 하는가?

  1. 가상선
  2. 파단선
  3. 해칭선
  4. 절단선
(정답률: 49%)
  • 단면도의 절단된 면을 표시하여 다른 부분과 구별하기 위해 사용하는 선은 해칭선입니다. 가는 실선을 사용하며 중심선에 대해 $45^{\circ}$ 각도로 그리는 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 센터나 척 등을 사용하지 않고, 가늘고 긴 가공물의 연삭에 적합한 연삭기는?

  1. 평면 연삭기
  2. 센터리스 연삭기
  3. 만능공구 연삭기
  4. 원통 연삭기
(정답률: 74%)
  • 가늘고 긴 가공물을 가공할 때 센터나 척을 사용하지 않고 효율적으로 연삭할 수 있는 장비는 센터리스 연삭기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 구성 인선의 방지책으로 틀린 것은?

  1. 절삭 깊이를 적게 한다.
  2. 공구의 경사각을 크게 한다.
  3. 윤활성이 좋은 절삭유를 사용한다.
  4. 절삭 속도를 작게 한다.
(정답률: 65%)
  • 구성 인선을 방지하기 위해서는 절삭 속도를 크게 높여야 합니다. 따라서 절삭 속도를 작게 한다는 설명은 틀린 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 일반적으로 마찰면의 넓은 부분 또는 시동되는 횟수가 많을 때, 저속 및 중속 축의 급유에 이용되는 방식은?

  1. 오일링 급유법
  2. 강제 급유법
  3. 적하 급유법
  4. 패드 급유법
(정답률: 66%)
  • 마찰면이 넓거나 시동 횟수가 많은 저속 및 중속 축의 급유에는 오일을 한 방울씩 떨어뜨려 공급하는 적하 급유법이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 연삭숫돌의 결합도는 숫돌입자의 결합상태를 나타내는데, 결합도 P, Q, R, S와 관련이 있는 것은?

  1. 연한 것
  2. 매우 연한 것
  3. 단단한 것
  4. 매우 단단한 것
(정답률: 58%)
  • 연삭숫돌의 결합도는 입자가 얼마나 단단하게 결합되어 있는지를 나타내며, P, Q, R, S 단계는 단단한 상태에 해당합니다.

    오답 노트
    매우 연함: E, F, G
    연함: H, I, J, K
    보통: L, M, N, O
    매우 단단함: T, U, V, W, X, Y, Z
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 구멍의 내면을 암나사로 가공하는 작업은?/

  1. 리밍
  2. 널링
  3. 탭핑
  4. 스폿 페이싱
(정답률: 59%)
  • 구멍의 내면에 암나사를 만드는 가공 작업을 탭핑이라고 합니다.

    오답 노트
    리밍: 구멍의 정밀도를 높이는 작업
    널링: 표면에 요철을 만드는 소성 가공
    스폿 페이싱: 접촉면을 평평하게 깎는 절삭 작업
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계공작법

31. 표면 거칠기가 가장 좋은 가공은?

  1. 밀링
  2. 줄 다듬질
  3. 래핑
  4. 선삭
(정답률: 59%)
  • 래핑은 랩제와 공구를 사용하여 마모와 연삭 작용으로 표면을 극도로 매끄럽게 만드는 정밀 가공법이므로 표면 거칠기가 가장 좋습니다.

    오답 노트
    밀링, 줄 다듬질, 선삭: 래핑보다 정밀도가 낮은 일반 절삭 및 다듬질 가공
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 선반의 부속장치가 아닌 것은?

  1. 방진구
  2. 면판
  3. 분할대
  4. 돌림판
(정답률: 56%)
  • 분할대는 공작물을 정확한 각도로 나누어 가공하기 위한 밀링 머신의 대표적인 부속장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 연마제를 가공액과 혼합하여 압축공기와 함께 분사하여 가공하는 것은?

  1. 래핑
  2. 슈퍼 피니싱
  3. 액체 호닝
  4. 배럴 가공
(정답률: 70%)
  • 연마제와 가공액을 혼합하여 압축공기로 분사해 가공하는 정밀 다듬질 방법은 액체 호닝입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 지름이 40㎜인 연강을 주축 회전수가 500rpm인 선반으로 절삭할 때, 절삭속도는 약 몇 m/min 인가?

  1. 12.5
  2. 20.0
  3. 31.4
  4. 62.8
(정답률: 44%)
  • 절삭속도는 공작물의 지름과 회전수를 이용하여 계산합니다.
    ① [기본 공식] $V = \frac{\pi \times D \times N}{1000}$ (절삭속도 = $\pi \times$ 지름 $\times$ 회전수 / 1000)
    ② [숫자 대입] $V = \frac{3.14 \times 40 \times 500}{1000}$
    ③ [최종 결과] $V = 62.8$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 각도 측정용 게이지가 아닌 것은?

  1. 옵티컬 플랫
  2. 사인바
  3. 콤비네이션 세트
  4. 오토 콜리메이터
(정답률: 50%)
  • 옵티컬 플랫은 각도가 아니라 평면의 평평한 정도를 측정하는 평면측정기입니다.

    오답 노트
    사인바, 콤비네이션 세트, 오토 콜리메이터: 각도 측정 가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 선반작업에서 테이퍼 부분의 길이가 짧고 경사각이 큰 일감의 테이퍼 가공에 사용되는 방법은?/

  1. 심압대 편위에 의한 방법
  2. 복식 공구대에 의한 방법
  3. 체이싱 다이얼에 의한 방법
  4. 방진구에 의한 방법
(정답률: 38%)
  • 테이퍼 각이 크고 가공 길이가 짧은 경우에는 복식 공구대를 경사시켜 가공하는 방법이 가장 적합합니다.

    오답 노트
    심압대 편위: 테이퍼 각이 작고 길이가 긴 공작물 가공 시 사용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 공구 마멸의 형태에서 윗면 경사각과 가장 밀접한 관계를 가지고 있는 것은?

  1. 플랭크 마멸(flank wear)
  2. 크레이터 마멸(crater wear)
  3. 치핑(chipping)
  4. 생크 마멸(shank wear)
(정답률: 51%)
  • 크레이터 마멸(crater wear)은 공구의 윗면 경사각 부분에 오목하게 파이는 마멸 현상을 말합니다.

    오답 노트
    플랭크 마멸: 여유면 및 옆면 마멸
    치핑: 공구 끝단이 미세하게 탈락하는 현상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 밀링머신에서 하지 않는 가공은?

  1. 홈 가공
  2. 평면 가공
  3. 널링 가공
  4. 각도 가공
(정답률: 60%)
  • 밀링머신은 평면 가공, 홈 가공, 각도 가공 등에 사용되는 기계입니다.

    오답 노트
    널링 가공: 선반에서 수행하는 가공 방식
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 범용 선반에서 새들과 에이프런으로 구성되어 있는 부분은?

  1. 주축대
  2. 심압대
  3. 왕복대
  4. 베드
(정답률: 54%)
  • 범용 선반의 왕복대는 공구대를 지지하고 이동시키는 부분으로, 새들과 에이프런으로 구성되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 일반적으로 고속 가공기의 주축에 사용하는 베어링으로 적합하지 않은 것은?

  1. 마그네틱 베어링
  2. 에어 베어링
  3. 니들 롤러 베어링
  4. 세라믹 볼 베어링
(정답률: 45%)
  • 베어링은 회전 속도에 따라 선택하며, 고속 회전에는 볼 베어링 계열을 사용하고 저속 회전 및 고하중 지지에는 롤러 베어링 계열을 사용합니다. 따라서 니들 롤러 베어링은 고속 가공기 주축에 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: CNC공작법 및 안전관리

41. 선반작업에서 지름이 작은 공작물을 고정하기에 가장 용이한 척은?

  1. 콜렛 척
  2. 마그네틱 척
  3. 연동 척
  4. 압축공기 척
(정답률: 49%)
  • 콜렛 척은 원기둥 모양의 통에 홈이 있어 조였을 때 내경이 좁아지는 구조이므로, 지름이 작은 공작물을 정밀하고 견고하게 고정하는 데 가장 용이합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 사인바를 사용할 때 각도가 몇도 이상이 되면 오차가 커지는가?

  1. 30°
  2. 35°
  3. 40°
  4. 45°
(정답률: 53%)
  • 사인바는 각도가 $45^{\circ}$를 초과하면 측정 오차가 급격히 커지기 때문에, 반드시 $45^{\circ}$이하의 범위에서만 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 중 CNC 공작기계를 사용하기 전에 매일 점검해야 할 내용과 가장 거리가 먼 것은?

  1. 외관 점검
  2. 유량 및 공기압력 점검
  3. 기계의 수평상태 점검
  4. 기계 각 부의 작동상태 점검
(정답률: 52%)
  • 기계의 수평상태 점검은 매일 수행하는 항목이 아니라, 일반적으로 1년에 한 번 정도 정기적으로 실시하는 점검 항목입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. CNC 선반의 지령 중 어드레스 F가 분당 이송(mm/min)으로 옳은 코드는?

  1. G32_ F_ ;
  2. G98_ F_ ;
  3. G76_ F_ ;
  4. G92_ F_ ;
(정답률: 46%)
  • CNC 선반에서 분당 이송(mm/min)을 지정하는 G 코드는 G98입니다.

    오답 노트
    밀링에서는 G94가 분당 이송을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 머시닝센터의 공구가 일정한 번호를 가지고 매거진에 격납되어 있어서 임의대로 필요한 공구의 번호만 지정하면 원하는 공구가 선택되는 방식을 무슨 방식이라고 하는가?

  1. 랜덤방식
  2. 시퀀스 방식
  3. 단순방식
  4. 조합방식
(정답률: 42%)
  • 랜덤방식은 공구마다 고유 번호가 부여되어 있어, 사용자가 필요한 공구 번호를 지정하면 매거진 내 위치와 상관없이 임의로 선택하여 주축에 장착하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 중 가공하여야 할 부분의 길이가 짧고 직경이 큰 외경의 단면을 가공할 때 사용되는 복합 반복 사이클 기능으로 가장 적당한 것은?

  1. G71
  2. G72
  3. G73
  4. G75
(정답률: 35%)
  • 가공 길이가 짧고 직경이 큰 외경의 단면을 효율적으로 가공하기 위해서는 단면 황삭 사이클을 사용해야 합니다.

    오답 노트
    G71: 내, 외경 황삭 사이클
    G73: 형상 반복 사이클
    G75: $X$방향 홈파기 사이클
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 머시닝센터에 X축과 평행하게 놓여 있으며 회전하는 축을 무엇이라고 하는가?

  1. U축
  2. A축
  3. B축
  4. P축
(정답률: 35%)
  • CNC 공작기계에서 기본 3축($X, Y, Z$)과 평행하게 놓여 회전하는 축을 회전축이라고 하며, $X$축과 평행한 회전축은 $A$축이라고 정의합니다.

    오답 노트
    U축: $X$축의 증분 지령축
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. CNC 선반에서 지령값 X58.0으로 프로그램하여 외경을 가공한 후 측정한 결과 ∅57.96㎜ 이었다. 기존의 X축 보정값이 0.005라 하면 보정값을 얼마로 수정해야 하는가?

  1. 0.075
  2. 0.065
  3. 0.055
  4. 0.045
(정답률: 54%)
  • 지령값보다 실제 가공 치수가 작게 나왔으므로, 그 차이만큼 보정값을 조정하여 치수를 맞추어야 합니다.
    ① $보정값 = 기존 보정값 + (지령값 - 측정값)$
    ② $보정값 = 0.005 + (58.0 - 57.96)$
    ③ $보정값 = 0.005 + 0.04 = 0.045$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 중 밀링 가공을 할 때의 유의사항으로 틀린 것은?

  1. 기계를 사용하기 전에 구동 부분의 윤활 상태를 점검한다.
  2. 측정기 및 공구를 작업자가 쉽게 찾을 수 있도록 밀링 머신 테이블 위에 올려놓아야 한다.
  3. 밀링 칩은 예리하므로 직접 손을 대지 말고 청소용 솔 등으로 제거한다.
  4. 정면커터로 가공할 때는 칩이 작업자의 반대쪽으로 날아가도록 공작물을 이송한다.
(정답률: 73%)
  • 밀링 머신 테이블 위에는 가공 중인 공작물 외에 측정기나 공구 등 어떠한 물건도 올려놓지 않는 것이 안전 및 정밀도 유지의 기본 원칙입니다.

    오답 노트
    구동부 윤활 점검, 칩 제거 시 솔 사용, 칩 비산 방향 고려는 모두 올바른 안전 수칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. CNC 프로그램에서 피치가 1.5인 2줄 나사를 가공하려면 회전당 이송속도를 얼마로 명령하여야 하는가?

  1. F0.15
  2. F0.3
  3. F1.5
  4. F3.0
(정답률: 63%)
  • 나사 가공 시 회전당 이송속도는 리드(Lead) 값과 같으며, 리드는 피치에 줄 수를 곱하여 계산합니다.
    ① [기본 공식] $L = P \times n$
    ② [숫자 대입] $L = 1.5 \times 2$
    ③ [최종 결과] $L = 3.0$
    따라서 회전당 이송속도는 $F3.0$으로 명령해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

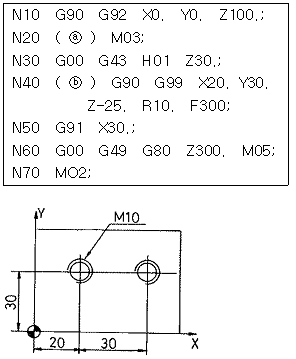

51. 그림과 같이 M10×1.5 탭 가공을 위한 프로그램을 완성시키고자 한다. ( ) 안에 들어갈 내용으로 옳은 것은?

  1. ⓐ S200, ⓑ G84
  2. ⓐ S300, ⓑ G88
  3. ⓐ S400, ⓑ G84
  4. ⓐ S600, ⓑ G88
(정답률: 38%)
  • 탭 가공 시 회전수($S$)와 나사 피치($P$)의 곱은 이송 속도($F$)와 같아야 하며, 오른나사 탭핑 사이클 명령어는 $G84$를 사용합니다.
    주어진 조건에서 $F = 300$, 피치 $P = 1.5$이므로 이를 통해 $S$값을 계산합니다.
    ① [기본 공식] $S = \frac{F}{P}$
    ② [숫자 대입] $S = \frac{300}{1.5}$
    ③ [최종 결과] $S = 200$
    따라서 ⓐ는 $S200$, ⓑ는 $G84$가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. CNC 선반의 프로그래밍에서 Dwell 기능에 대한 설명으로 틀린 것은?

  1. 홈 가공시 회전당 이송에 의한 단차량이 없는 진원가공을 할 때 지령한다.
  2. 홈 가공이나 드릴가공 등에서 간헐이송에 의해 칩을 절단할 때 사용한다.
  3. 자동원점복귀를 하기 위한 프로그램 정지 기능이다.
  4. 주소는 기종에 따라 U, X, P를 사용한다.
(정답률: 45%)
  • Dwell 기능은 가공 중 일시 정지하여 칩을 절단하거나 진원도를 높이기 위해 사용되는 주축 대기 지령입니다.

    오답 노트
    자동원점복귀를 위한 프로그램 정지 기능은 Dwell의 목적이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 서보기구의 제어방식에서 폐쇄회로 방식의 속도 검출 및 위치 검출에 대하여 올바르게 설명한 것은?

  1. 속도검출 및 위치검출을 모두 서보모터에서 한다.
  2. 속도검출 및 위치검출을 모두 테이블에서 한다.
  3. 속도검출은 서보모터에서 위치검출은 테이블에서 한다.
  4. 속도검출은 테이블에서 위치검출은 서보모터에서 한다.
(정답률: 44%)
  • 서보기구의 폐쇄회로(Closed-loop) 방식은 실제 가공 위치를 직접 검출하는 방식입니다. 따라서 속도 검출은 서보모터에서 수행하고, 최종적인 위치 검출은 실제 가공물이 놓인 테이블에서 수행합니다.

    오답 노트
    속도와 위치 검출을 모두 서보모터에서 하는 방식은 반폐쇄회로 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 중 CNC 공작기계의 구성요소가 아닌 것은?

  1. 서보기구
  2. 펜 플로터
  3. 제어용 컴퓨터
  4. 위치, 속도 검출기구
(정답률: 62%)
  • CNC 공작기계는 제어 컴퓨터, 서보기구, 검출기구 등으로 구성됩니다. 펜 플로터는 CNC 기계의 구성요소가 아니라 CAD/CAM 시스템에서 도면을 출력하는 출력장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 중 기계원점(reference point)에 관한 설명으로 틀린 것은?

  1. 기계원점은 기계상에 고정된 임의의 지점으로 프로그램 및 기계를 조작할 때 기준이 되는 위치이다.
  2. 모드 스위치를 자동 또는 반자동에 위치시키고 G28을 이용하여 각 축을 자동으로 기계 원점까지 복귀시킬 수 있다.
  3. 수동원점 복귀를 할 때는 속도조절스위치를 최고속도에 위치시키고 조그(jog)버튼을 이용하여 기계원점으로 복귀시킨다.
  4. CNC 선반에서 전원을 켰을 때에는 기계원점 복귀를 가장 먼저 실행하는 것이 좋다.
(정답률: 58%)
  • 수동으로 원점 복귀를 수행할 때는 충돌 방지와 정밀한 위치 조정을 위해 속도 조절 스위치를 최고속도가 아닌 최저속도에 위치시켜야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 중 CAD/CAM시스템의 출력장치에 해당하는 것은?

  1. 모니터
  2. 키보드
  3. 마우스
  4. 스캐너
(정답률: 57%)
  • 컴퓨터 시스템에서 처리된 데이터를 사용자가 확인할 수 있도록 시각적으로 보여주는 모니터는 대표적인 출력장치입니다.

    오답 노트
    키보드, 마우스, 스캐너: 입력장치
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 중 CNC 공작기계로 가공할 때의 안전사항으로 틀린 것은?

  1. 기계 가공하기 전에 일상 점검에 유의하고 윤활유 양이 적으면 보충한다.
  2. 일감의 재질과 공구의 재질과 종류에 따라 회전수와 절삭속도를 결정하여 프로그램을 작성한다.
  3. 절삭 공구, 바이스 및 공작물은 정확하게 고정하고 확인한다.
  4. 절삭 중 가공 상태를 확인하기 위해 앞쪽에 있는 문을 열고 작업을 한다.
(정답률: 74%)
  • 절삭 가공 중에 앞쪽 문을 열면 고속으로 회전하는 칩이나 절삭유가 튀어 작업자가 부상을 입을 위험이 매우 크므로 절대 금지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. CNC 선반에서 주속 일정제어의 기능이 있는 경우 주축 최고 속도를 설정하는 방법으로 옳은 것은?

  1. G50 S2000;
  2. G30 S2000;
  3. G28 S2000;
  4. G90 S2000;
(정답률: 57%)
  • CNC 선반에서 주축의 최고 회전수를 제한하여 안전을 확보하는 설정 명령어는 G50입니다. 따라서 G50 S2000;을 통해 주축 최고 속도를 설정할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. CNC 프로그래밍에서 시계방향 원호 보간지령을 하고자 할 때의 준비기능은?

  1. G01
  2. G02
  3. G03
  4. G04
(정답률: 62%)
  • CNC 준비 기능 중 G02는 시계방향으로 원호 보간을 수행하는 지령입니다.

    오답 노트
    G01: 직선 보간
    G03: 원호 보간(반시계방향)
    G04: 드웰(휴지 시간)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. CNC 프로그램에서 보조 기능 중 주축의 정회전을 의미하는 것은?

  1. M00
  2. M01
  3. M02
  4. M03
(정답률: 57%)
  • CNC 보조 기능에서 M03은 주축의 정회전을 지시하는 코드입니다.

    오답 노트
    M00: 프로그램 정지
    M01: 옵셔널 정지
    M02: 프로그램 종료
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
