컴퓨터응용밀링기능사 필기 기출문제복원 (2016-01-24)

컴퓨터응용밀링기능사
(2016-01-24 기출문제)

목록

1과목: 기계재료 및 요소

1. 강의 5대 원소에 속하지 않는 것은?

  1. 황(S)
  2. 마그네슘(Mg)
  3. 탄소(C)
  4. 규소(Si)
(정답률: 75%)
  • 강의 5대 원소는 탄소(C), 질소(N), 산소(O), 인(P), 황(S)으로 이루어져 있습니다. 따라서 마그네슘(Mg)은 강의 5대 원소에 속하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 합금공구강 강재의 종류의 기호에 STS11로 표시된 기호의 주된 용도는?

  1. 냉간 금형용
  2. 열간 금형용
  3. 절삭 공구강용
  4. 내충격 공구강용
(정답률: 75%)
  • STS11은 주로 절삭 공구강용으로 사용되는 합금공구강 강재의 기호입니다. 이는 절삭 작업 시에 발생하는 열과 압력에 대한 내구성이 뛰어나기 때문입니다. 따라서, STS11은 절삭 공구강용으로 사용되며, 냉간 금형용, 열간 금형용, 내충격 공구강용과는 다른 용도를 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 원자의 배열이 불규칙한 상태의 합금은?

  1. 비정질 합금
  2. 제진 합금
  3. 형상 기억 합금
  4. 초소성 합금
(정답률: 80%)
  • 원자의 배열이 불규칙한 상태인 합금은 비정질 합금입니다. 이는 원자들이 규칙적인 패턴으로 배열되어 있지 않고, 무작위로 분포되어 있기 때문입니다. 이러한 비정질 구조는 합금의 물리적, 화학적 특성을 크게 바꿀 수 있으며, 강도, 연성, 내식성 등의 성질을 개선시킬 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 구리의 일반적인 특징으로 틀린 것은?

  1. 전연성이 좋다.
  2. 가공성이 우수하다.
  3. 전기 및 열의 전도성이 우수하다.
  4. 화학 저항력이 작아 부식이 잘 된다.
(정답률: 85%)
  • 화학 저항력이 작아 부식이 잘 된다는 것은 구리가 산화되기 쉽고 화학적으로 반응하기 쉽다는 것을 의미합니다. 따라서 구리는 환경에 따라 부식이 발생할 수 있으며, 이는 구리의 일반적인 특징 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 구상 흑연주철에서 구상화 처리 시 주물 두께에 따른 영향으로 틀린 것은?

  1. 두께가 얇으면 백선화가 커진다.
  2. 두께가 얇으면 구상흑연 정출이 되기 쉽다.
  3. 두께가 두꺼우면 냉각속도가 느리다.
  4. 두께가 두꺼우면 구상흑연이 되기 쉽다.
(정답률: 67%)
  • 두께가 두꺼우면 냉각속도가 느리기 때문에 구상화 처리 시 구상흑연이 되기 쉽다. 두께가 얇으면 냉각속도가 빠르기 때문에 백선화가 커지고, 두께가 얇으면 구상흑연 정출이 되기 쉽다는 것은 옳은 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 기계부품이나 자동차부품 등에 내마모성, 인성, 기계적 성질을 개선하기 위한 표면경화법은?

  1. 침탄법
  2. 항온풀림
  3. 저온풀림
  4. 고온뜨임
(정답률: 70%)
  • 침탄법은 부식성 용액에 부품을 담그는 방법으로, 용액이 부품 표면에 침투하여 표면을 경화시키는 방법입니다. 이 방법은 내마모성, 인성, 기계적 성질을 개선하는 데 효과적이며, 다른 보기인 항온풀림, 저온풀림, 고온뜨임은 각각 열처리 방법으로, 침탄법과는 다른 원리로 부품의 성질을 개선합니다. 따라서 정답은 "침탄법"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 부식을 방지하는 방법에서 알루미늄의 방식법에 속하지 않는 것은?

  1. 수산법
  2. 황산법
  3. 니켈산법
  4. 크롬산법
(정답률: 53%)
  • 알루미늄의 방식법은 수산법과 황산법으로, 이 두 가지 방법은 알루미늄의 부식을 방지하는 방법입니다. 반면에 니켈산법은 니켈의 부식을 방지하는 방법으로, 알루미늄과는 관련이 없습니다. 따라서 정답은 "니켈산법"입니다. 크롬산법은 크롬의 부식을 방지하는 방법으로, 알루미늄과는 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 축과 보스에 동일 간격의 홈을 만들어서 토크를 전달하는 것으로 축방향으로 이동이 가능하고 축과 보스의 중심을 맞추기가 쉬운 기계요소는?

  1. 반달 키
  2. 접선 키
  3. 원뿔 키
  4. 스플라인
(정답률: 59%)
  • 스플라인은 축과 보스에 동일 간격의 홈을 만들어서 토크를 전달하는 것으로 축방향으로 이동이 가능하고 축과 보스의 중심을 맞추기가 쉬운 기계요소입니다. 반달 키나 접선 키는 축과 보스의 중심을 맞추기가 어렵고, 원뿔 키는 토크 전달이 불안정하여 사용이 제한적입니다. 따라서 스플라인이 가장 적합한 기계요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 브레이크 블록의 길이와 너비가 60㎜x20㎜이고, 브레이크 블록을 미는 힘이 900N일 때 브레이크 블록의 평균 압력은?

  1. 0.75N/㎟
  2. 7.5N/㎟
  3. 10.8N/㎟
  4. 108N/㎟
(정답률: 47%)
  • 압력은 힘을 면적으로 나눈 값으로 계산됩니다. 따라서 브레이크 블록의 면적을 계산해야 합니다. 브레이크 블록의 면적은 길이와 너비를 곱한 값인 60㎜ x 20㎜ = 1200㎟입니다. 이제 브레이크 블록의 평균 압력을 계산할 수 있습니다. 평균 압력은 힘을 면적으로 나눈 값이므로 900N / 1200㎟ = 0.75N/㎟이 됩니다. 따라서 정답은 "0.75N/㎟"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 지름 5㎜ 이하의 바늘 모양 롤러를 사용하는 베어링으로서 단위면적당 부하용량이 커서 협소한 장소에서 고속의 강한 하중이 작용하는 곳에 주로 사용하는 베어링은?

  1. 스러스트 롤러 베어링
  2. 자동 조심형 롤러 베어링
  3. 니들 롤러 베어링
  4. 테이퍼 롤러 베어링
(정답률: 64%)
  • 니들 롤러 베어링은 지름 5㎜ 이하의 바늘 모양 롤러를 사용하여 단위면적당 부하용량이 크기 때문에 협소한 장소에서 고속의 강한 하중이 작용하는 곳에 주로 사용됩니다. 따라서 이 문제에서 답은 "니들 롤러 베어링"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 전동축이 350rpm으로 회전하고 전달 토크가 120N·m일 때 이 축이 전달하는 동력은 약 몇 kW인가?

  1. 2.2
  2. 4.4
  3. 6.6
  4. 8.8
(정답률: 55%)
  • 전달 토크(T)와 회전 속도(n)를 이용하여 전달되는 동력(P)을 구할 수 있습니다.

    P = T x n / 9550

    여기서 9550은 단위를 맞추기 위한 상수입니다.

    따라서, P = 120 x 350 / 9550 = 4.4 kW 입니다.

    즉, 전동축이 전달하는 동력은 4.4 kW입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 두 축이 평행하지도 교차하지도 않으며 나사 모양을 가진 기어로 주로 큰 감속비를 얻고자 할 때 사용하는 기어 장치는?

  1. 웜 기어
  2. 제롤 베벨 기어
  3. 래크와 피니언
  4. 내접 기어
(정답률: 61%)
  • 웜 기어는 나사 모양을 가진 기어와 웜 휠이라는 원형 기어로 구성되어 있습니다. 웜 휠은 웜 기어의 축과 평행하게 위치하며, 웜 기어의 회전운동을 웜 휠의 회전운동으로 변환시켜 출력축으로 전달합니다. 이러한 원리로 인해 큰 감속비를 얻을 수 있으며, 축이 평행하지 않아도 작동이 가능합니다. 따라서 큰 감속비를 필요로 하는 기계장치에서 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 축 방향에 큰 하중을 받아 운동을 전달하는데 적합하도록 나사산을 사각모양으로 만들었으며, 하중의 방향이 일정하지 않고 교번하중을 받는 곳에 사용하기에 적합한 나사는?

  1. 볼나사
  2. 사각나사
  3. 톱니나사
  4. 너클나사
(정답률: 78%)
  • 사각나사는 축 방향에 큰 하중을 받아 운동을 전달하는데 적합하도록 만들어졌기 때문에 교번하중을 받는 곳에 사용하기에 적합합니다. 또한 사각모양으로 만들어져 있어 회전력이 강하고 토크 전달 효율이 높아 하중을 더욱 효과적으로 전달할 수 있습니다. 따라서 사각나사가 가장 적합한 선택입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 두 물체 사이의 거리를 일정하게 유지시키는데 사용하는 볼트는?

  1. 스터드 볼트
  2. 랩 볼트
  3. 리머 볼트
  4. 스테이 볼트
(정답률: 68%)
  • 스테이 볼트는 두 물체 사이의 거리를 일정하게 유지시키는데 사용되는 볼트입니다. 다른 볼트들은 다른 용도로 사용되지만, 스테이 볼트는 두 물체를 고정시키는 역할을 하며, 이를 위해 일정한 길이를 유지합니다. 따라서 스테이 볼트가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 바깥지름이 500㎜, 안지름이 490㎜인 얇은 원통의 내부에 3MPa의 압력이 작용할 때 원주 방향의 응력은 약 몇 MPa인가?

  1. 75
  2. 147
  3. 222
  4. 294
(정답률: 53%)
  • 원통의 내부에 작용하는 압력은 P = 3MPa 이다. 원주 방향의 응력은 σ = Pd/2t 이므로, 바깥지름 d = 500mm, 안지름 D = 490mm, 두께 t = (D-d)/2 = 5mm 이다.

    따라서, σ = 3 × 500 / (2 × 5) = 150 MPa 이다. 하지만, 이 문제에서는 반올림하여 정답을 구하도록 하였으므로, 150 MPa에서 가장 가까운 값인 147 MPa가 정답이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도(절삭부분)

16. 다음 그림에서 A~D에 관한 설명으로 가장 옳은 것은?

  1. 선 A는 물체의 이동 한계의 위치를 나타낸다.
  2. 선 B는 도형의 숨은 부분을 나타낸다.
  3. 선 C는 대상의 앞쪽 형상을 가상으로 나타낸다.
  4. 선 D는 대상이 평면임을 나타낸다.
(정답률: 62%)
  • 선 A는 물체가 이동할 수 있는 최대한의 한계를 나타내는 경계선이기 때문에, 이동 한계의 위치를 나타낸다고 할 수 있습니다. 즉, 물체가 선 A를 넘어가면 더 이상 이동할 수 없는 한계에 도달한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 그림의 조립도에서 부품 ①의 기능과 조립 및 가공을 고려할 때, 가장 적합하게 투상된 부품도는?

(정답률: 59%)
  • 부품 ①은 다른 부품들을 고정시키는 역할을 하므로, 조립 및 가공이 용이하고 강력한 고정력을 가진 ""이 가장 적합하다. 다른 보기들은 부품 ①의 역할에 부적합하거나 고정력이 부족하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. KS 기계제도에서 도면에 기입된 길이 치수는 단위를 표기하지 않으나 실제 단위는?

  1. ㎛
  2. cm
  3. mm
  4. m
(정답률: 77%)
  • KS 기계제도에서는 일반적으로 길이 치수의 단위로 mm(밀리미터)를 사용합니다. 이는 KS 기계제도에서 사용되는 기계 부품의 크기가 대체로 작기 때문입니다. 또한, mm는 SI 단위계에서 가장 작은 단위인 미터(m)의 1/1000이기 때문에 적절한 단위입니다. 따라서, KS 기계제도에서 도면에 기입된 길이 치수는 보통 mm로 표기됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 대칭형인 대상물을 외형도의 절반과 온단면도의 절반을 조합하여 표시한 단면도는?

  1. 계단 단면도
  2. 한쪽 단면도
  3. 부분 단면도
  4. 회전 도시 단면도
(정답률: 65%)
  • 대칭인 대상물은 외형도와 온단면도가 대칭을 이루기 때문에, 외형도의 절반과 온단면도의 절반을 조합하여 표시한 단면도는 한쪽 단면도가 됩니다. 왜냐하면 대칭인 대상물의 단면은 한쪽만 보아도 전체 모양을 파악할 수 있기 때문입니다. 따라서, "한쪽 단면도"가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 일반적으로 무하중 상태에서 그리는 스프링이 아닌 것은?

  1. 겹판 스프링
  2. 코일 스프링
  3. 벌류트 스프링
  4. 스파이럴 스프링
(정답률: 49%)
  • 겹판 스프링은 일반적인 스프링과 달리 평면적인 판을 여러 겹으로 쌓아서 만든 구조이기 때문에 무하중 상태에서는 스프링 효과가 없습니다. 따라서 일반적으로 무하중 상태에서 그리는 스프링이 아닌 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 그림과 같은 정투상도에서 제3각법으로 나타낼 때 평면도로 가장 옳은 것은?

(정답률: 51%)
  • 제3각법은 두 직선과 이들에 대응하는 두 평면 사이의 각도를 구하는 법칙입니다. 이 문제에서는 두 직선이 AB와 CD이며, 이들에 대응하는 두 평면은 ACF와 BDE입니다. 이때 AB와 CD가 평행하지 않으므로, 두 평면은 서로 교차합니다. 이 교차하는 부분을 찾아야 하는데, 이는 그림에서 AC와 BD가 만나는 점입니다. 따라서 이 점을 중심으로 각도를 구해야 합니다. 이때, 각도는 ACF와 BDE의 교각이므로, ""가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 나사 표시 기호가 Tr10x2 로 표시 된 경우 이는 어떤 나사인가?

  1. 미터 사다리꼴나사
  2. 미니추어 나사
  3. 관용 테이퍼 암나사
  4. 유니파이 가는 나사
(정답률: 65%)
  • Tr10x2는 미터 사다리꼴나사입니다. 이는 나사의 직경이 10mm이며, 한 번 회전할 때 나사가 이동하는 거리가 2mm라는 것을 의미합니다. 미터 사다리꼴나사는 나사의 표면이 사다리꼴 모양으로 되어 있어서 회전할 때 나사가 이동하는 거리가 일정하게 유지됩니다. 이러한 특징 때문에 정밀한 조립이 필요한 기계나 장비에서 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 축과 구멍의 끼워맞춤 도시기호를 옳게 나타낸 것은?

(정답률: 64%)
  • 정답은 "" 입니다.

    축과 구멍의 끼워맞춤 도시기호는 축이 위에 있고 구멍이 아래에 있는 모양입니다. 이에 해당하는 것은 "" 입니다. 다른 보기들은 축과 구멍의 위치가 반대되어 있거나, 모양 자체가 다르기 때문에 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 그림과 같은 표면의 결 도시기호의 설명으로 옳은 것은?

  1. 10점 평균 거칠기 하한값이 25μm인 표면
  2. 10점 평균 거칠기 상한값이 25μm인 표면
  3. 산술 평균 거칠기 하한값이 25μm인 표면
  4. 산술 평균 거칠기 상한값이 25μm인 표면
(정답률: 55%)
  • 그림에서 보이는 결 도시기호는 표면의 거칠기를 나타내는 것입니다. 이 결 도시기호에서는 "산술 평균 거칠기 상한값이 25μm인 표면" 이라고 설명되어 있습니다. 이는 표면의 거칠기를 측정할 때, 모든 측정값의 평균이 25μm 이하인 경우를 의미합니다. 따라서, 다른 보기들은 모두 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 지정 넓이 100mmx100mm에서 평면도 허용값이 0.02mm인 것을 옳게 나타낸 것은?

(정답률: 64%)
  • ""이 정답입니다.

    평면도 허용값이 0.02mm이므로, 지정 넓이 100mmx100mm에서 최대 오차는 0.02mm로 제한됩니다. 이를 만족하는 보기는 ""입니다.

    ""은 오차가 0.03mm이므로 허용값을 초과합니다.
    ""은 오차가 0.01mm이므로 허용값보다 작습니다.
    ""은 오차가 0.04mm이므로 허용값을 초과합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 중 바이트, 밀링 커터 및 드릴의 연삭에 가장 적합한 것은?

  1. 공구 연삭기
  2. 성형 연삭기
  3. 원통 연삭기
  4. 평면 연삭기
(정답률: 60%)
  • 바이트, 밀링 커터 및 드릴은 모두 공구로서, 공구 연삭기는 다양한 종류의 공구를 연마할 수 있는 범용적인 연삭기이기 때문에 가장 적합합니다. 성형 연삭기는 주로 금형 등의 형상을 연마하는데 사용되며, 원통 연삭기는 원통형 부품의 내부나 외부를 연마하는데 사용됩니다. 평면 연삭기는 평면 부품의 표면을 연마하는데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 버니어 캘리퍼스의 종류가 아닌 것은?

  1. B형
  2. M형
  3. CB형
  4. CM형
(정답률: 47%)
  • 정답은 "B형"입니다. 이유는 다른 종류들은 모두 버니어 캘리퍼스의 유형을 나타내는 약어이지만, "B형"은 존재하지 않는 유형이기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 줄에 관한 설명으로 틀린 것은?

  1. 줄의 단면에 따라 황목, 중목, 세목, 유목으로 나눈다.
  2. 줄 작업을 할 때는 두 손의 절삭 하중은 서로 균형이 맞아야 정밀한 평면가공이 된다.
  3. 줄 작업을 할 때는 양 손은 줄의 전후 운동을 조절하고, 눈은 가공물의 윗면을 주시한다.
  4. 줄의 수명은 황동, 구리합금 등에 사용할 때가 가장 길고 연강, 경강, 주철의 순서가 된다.
(정답률: 53%)
  • 줄의 단면에 따라 황목, 중목, 세목, 유목으로 나눈다." 인 이유는 줄의 내부 구조가 다르기 때문입니다. 황목은 가장 바깥쪽에 위치한 나무 껍질 부분이며, 중목은 황목 안쪽에 위치한 나무의 중간 부분입니다. 세목은 중목 안쪽에 위치한 나무의 세로 방향으로 늘어난 부분이며, 유목은 줄의 가장 안쪽에 위치한 부분으로 가장 단단한 부분입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 공작물에 일정한 간격으로 동시에 5개의 구멍을 가공 후, 뱀 가공을 하려고 할 때 가장 적합한 드릴링 머신은?

  1. 다두 드릴링 머신
  2. 다축 드릴링 머신
  3. 직립 드릴링 머신
  4. 레이디얼 드릴링 머신
(정답률: 62%)
  • 다축 드릴링 머신은 여러 개의 축을 가지고 있어서 다양한 각도와 방향으로 드릴링이 가능하며, 일정한 간격으로 구멍을 가공하는 작업에 적합합니다. 따라서 공작물에 일정한 간격으로 동시에 5개의 구멍을 가공한 후 뱀 가공을 하려는 경우, 다축 드릴링 머신이 가장 적합한 선택입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 결합도가 높은 숫돌을 사용하는 경우로 적합하지 않은 것은?

  1. 접촉면이 클 때
  2. 연삭깊이가 얕을 때
  3. 재료표면이 거칠 때
  4. 숫돌차의 원주속도가 느릴 때
(정답률: 40%)
  • 접촉면이 클 때는 숫돌과 연마 대상물 사이의 접촉면이 넓어지기 때문에 연마력이 분산되어 효율이 떨어지게 됩니다. 따라서 결합도가 높은 숫돌을 사용하는 경우에는 접촉면이 작은 대상물을 연마하는 것이 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계공작법

31. 밀링 커터의 지름이 100㎜, 한날 당 이송이 0.2㎜, 커터의 날수는 10개, 커터의 회전수가 520rpm일 때, 테이블의 이송속도는 약 몇 ㎜/min인가?

  1. 640
  2. 840
  3. 940
  4. 1040
(정답률: 57%)
  • 한날 당 이송이 0.2mm 이므로 1분에 이송되는 거리는 0.2mm x 60 = 12mm 이다.
    커터의 지름이 100mm 이므로 한 바퀴 돌 때 이동 거리는 원주인 100πmm 이다.
    커터의 회전수가 520rpm 이므로 1분에 회전하는 횟수는 520회이다.
    따라서 테이블의 이송속도는 12mm x 10(커터의 날수) x 520(커터의 회전수) / (100π) ≈ 1040mm/min 이다.
    따라서 정답은 "1040" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 절삭공구의 절삭면에 평행하게 마모되는 것으로 측면과 절삭면과의 마찰에 의해 발생하는 것은?

  1. 치핑
  2. 온도 파손
  3. 플랭크 마모
  4. 크레이터 마모
(정답률: 57%)
  • 절삭공구의 절삭면과 측면 사이에서 발생하는 마찰로 인해 절삭면이 마모되는데, 이때 마찰력이 가해지는 지점이 플랭크 형태이기 때문에 이를 플랭크 마모라고 부릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 마이크로미터 및 게이지 등의 핸들에 이용되는 널링작업에 대한 설명으로 옳은 것은?

  1. 널링 가공은 절삭가공이 아닌 소성가공법이다.
  2. 널링 작업을 할 때는 절삭유를 공급해서는 절대 안 된다.
  3. 널링을 하면 다듬질 치수보다 지름이 작아지는 것을 고려하여야 한다.
  4. 널이 2개인 경우 널이 가공물의 중심선에 대하여 비대칭적으로 위치하여야 한다.
(정답률: 51%)
  • "널링 가공은 절삭가공이 아닌 소성가공법이다."라는 설명이 옳은 이유는 널링 작업이 회전하는 작업물에 대해 고속으로 이동하는 칼날을 이용하여 절삭하는 것이 아니라, 작업물의 표면을 소성시켜서 가공하는 방법이기 때문입니다. 따라서 널링 작업은 소성가공법에 속하며, 절삭가공과는 구별됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 절삭공구 선단부에서 전단 응력을 받으며, 항상 미끄럼이 생기면서 절삭작용이 이루어지며 진동이 적고, 가공표면이 매끄러운 면을 얻을 수 있는 가장 이상적인 칩의 형태는?

  1. 균열형 칩
  2. 유동형 칩
  3. 열단형 칩
  4. 전단형 칩
(정답률: 76%)
  • 절삭공구 선단부에서 전단 응력을 받으면서 칩이 형성됩니다. 이때, 유동형 칩은 칩이 끊어지는 과정에서 미끄러움이 발생하여 절삭작용이 원활하게 이루어지며, 진동이 적고 가공표면이 매끄러운 면을 얻을 수 있습니다. 따라서 유동형 칩은 가장 이상적인 칩의 형태입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 각도를 측정하는 기기가 아닌 것은?

  1. 사인바
  2. 분도기
  3. 각도 게이지
  4. 하이트 게이지
(정답률: 71%)
  • 하이트 게이지는 길이를 측정하는 기기이며, 각도를 측정하는 기능이 없기 때문에 정답입니다. 사인바는 각도를 측정하는 기기이며, 분도기와 각도 게이지도 각도를 측정하는 기기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 선반 바이트의 윗면 경사각에 대한 설명으로 틀린 것은?

  1. 직접 절삭저항에 영향을 준다.
  2. 윗면 경사각이 크면 절삭성이 좋다.
  3. 공구의 끝과 일감의 마찰을 줄이기 위한 것이다.
  4. 윗면 경사각이 크면 일감 표면이 깨끗하게 다듬어지지만 날 끝은 약하게 된다.
(정답률: 38%)
  • "윗면 경사각이 크면 일감 표면이 깨끗하게 다듬어지지만 날 끝은 약하게 된다."가 틀린 것입니다.

    선반 바이트의 윗면 경사각은 공구의 절삭성과 직접 절삭저항에 영향을 주지만, 공구의 끝과 일감의 마찰을 줄이기 위한 것은 바이트의 측면 경사각입니다. 측면 경사각이 크면 일감 표면이 깨끗하게 다듬어지고, 공구의 끝과 일감의 마찰을 줄일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 공작기계의 급유법 중 마찰면이 넓거나 시동되는 횟수가 많을 때 저속 및 중속 축의 급유에 사용되는 급유법은?

  1. 강제 급유법
  2. 담금 급유법
  3. 분무 급유법
  4. 적하 급유법
(정답률: 68%)
  • 적하 급유법은 마찰면이 넓거나 시동되는 횟수가 많을 때 저속 및 중속 축의 급유에 사용되는 급유법입니다. 이는 저속 및 중속 축에서의 윤활유 공급을 안정적으로 유지할 수 있기 때문입니다. 적하 급유법은 윤활유를 저속 및 중속 축의 하부에 위치한 적하 탱크에서 공급하는 방식으로 이루어집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 방전 가공용 전극재료의 조건으로 틀린 것은?

  1. 가공 정밀도가 높을 것
  2. 가공 전극의 소모가 많을 것
  3. 구하기 쉽고 값이 저렴할 것
  4. 방전이 안전하고 가공속도가 클 것
(정답률: 72%)
  • 가공 전극의 소모가 많을 것이 틀린 것입니다. 가공 정밀도가 높을수록 전극의 소모가 적어지기 때문입니다. 가공 정밀도가 높을수록 전극과 작업물 사이의 간격이 좁아지기 때문에 전극이 작업물에 직접 닿지 않고 전기 방전으로 가공이 이루어지기 때문입니다. 따라서 가공 전극의 소모가 적어지며, 가공 정밀도가 높을수록 전극의 수명도 늘어납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 탄화물 분말인 W, Ti, Ta 등을 Co나 Ni분말과 혼합하여 고온에서 소결한 것으로 고온·고속 절삭에도 높은 경도를 유지하는 절삭공구재료는?

  1. 세라믹
  2. 고속도강
  3. 주조합금
  4. 초경합금
(정답률: 49%)
  • W, Ti, Ta 등의 탄화물 분말과 Co나 Ni분말을 혼합하여 고온에서 소결한 초경합금은 고온·고속 절삭에도 높은 경도를 유지할 수 있기 때문입니다. 이는 탄화물 분말이 고온에서 용융하여 Co나 Ni분말과 반응하여 경도를 높이기 때문입니다. 또한, 초경합금은 내식성과 내열성이 뛰어나기 때문에 절삭공구재료로 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다음 중 밀링작업에서 분할대를 이용하여 직접분할이 가능한 가장 큰 분할수는?

  1. 40
  2. 32
  3. 24
  4. 15
(정답률: 55%)
  • 분할대는 일정한 간격으로 물감을 찍어서 작업물을 분할하는데 사용되는 도구입니다. 분할대의 간격이 작을수록 더 작은 크기로 분할이 가능합니다. 따라서 분할대의 간격이 가장 작은 경우에 가장 큰 분할수가 가능합니다. 분할대의 간격은 보통 1mm 이하로 설정되는데, 이 경우 분할수는 1000mm / 1mm = 1000개가 됩니다. 따라서 분할대의 간격이 0.5mm인 경우에는 2000개, 0.25mm인 경우에는 4000개의 분할이 가능합니다. 이 문제에서는 분할대의 간격이 주어지지 않았으므로, 일반적으로 사용되는 1mm 이하의 간격을 가정하여 계산하면 됩니다. 따라서 가장 큰 분할수는 1000개가 되며, 이를 40, 32, 24, 15로 나누어 볼 때, 24가 가장 큰 수가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: CNC공작법 및 안전관리

41. 밀링머신의 부속장치에 속하는 것은?

  1. 돌리개
  2. 맨드릴
  3. 방진구
  4. 분할대
(정답률: 61%)
  • 밀링머신에서 작업물을 고정시키는 부속장치 중 하나인 분할대는 작업물을 일정한 각도로 회전시키거나, 일정한 간격으로 분할하여 가공할 수 있도록 도와주는 역할을 합니다. 따라서 밀링머신의 부속장치 중에서도 분할대는 작업물을 다양한 각도와 위치로 정확하게 가공할 수 있도록 필수적인 역할을 하기 때문에 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 선반 주축대 내부의 '테이퍼로 적합한 것은?

  1. 모스 테이퍼(Morse taper)
  2. 내셔널 테이퍼(National taper)
  3. 바틀그립 테이퍼(Bottle grip taper)
  4. 브라운샤프 테이퍼(Brown & Sharpe taper)
(정답률: 59%)
  • 선반 주축대 내부에는 회전하는 도구를 고정시키기 위한 테이퍼가 있습니다. 이 중 모스 테이퍼는 가장 일반적으로 사용되는 테이퍼 중 하나입니다. 이는 모스 테이퍼가 다양한 크기와 형태의 도구에 적합하며, 고정력이 강하고 정확한 위치 조정이 가능하기 때문입니다. 또한 모스 테이퍼는 쉽게 교체할 수 있어 작업 효율성을 높일 수 있습니다. 따라서 선반 주축대 내부에는 모스 테이퍼가 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

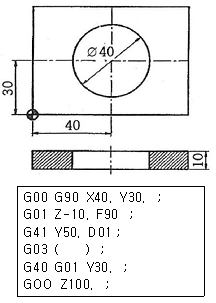

43. 다음은 원 가공을 위한 머시닝센터 가공도면 및 프로그램을 나타낸 것이다. ( ) 안에 들어갈 내용으로 옳은 것은?

  1. I-20.
  2. I20.
  3. J-20.
  4. J20.
(정답률: 49%)
  • 정답은 "J-20."입니다.

    이유는 가공도면에서 J-20 위치에 있는 G90 X-50. Y-50. Z-50. 은 원점복귀 명령어이며, X, Y, Z 축의 위치를 -50으로 이동시키는 명령어입니다. 따라서 이 위치에서 가공이 시작된다는 것을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 머시닝센터에서 아래와 같이가공하고자 한다. 알맞은 평면지정은?

  1. G17
  2. G18
  3. G19
  4. G20
(정답률: 52%)
  • 이 가공은 XY 평면에서 이루어지며, Z축은 가공하지 않는다. 따라서 평면지정은 XY 평면을 나타내는 G17, G18, G19 중에서 선택해야 한다. 그 중에서도 G18은 기본적으로 Fanuc 제어기에서 사용되는 평면지정으로, 가공할 평면이 XY 평면일 경우에는 G18을 사용하는 것이 가장 적합하다. 따라서 정답은 G18이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 아래와 같이 CNC선반에 사용되는 휴지(dwell) 기능을 나타낸 명령에서 밑줄 친 곳에 사용할 수 없는 어드레스는?

  1. G
  2. P
  3. U
  4. X
(정답률: 62%)
  • 휴지(dwell) 기능은 G04 명령으로 나타내며, P 어드레스를 통해 지연 시간을 설정합니다. 따라서 G, P 어드레스는 휴지(dwell) 기능에서 사용되는 어드레스입니다. 반면 U, X 어드레스는 휴지(dwell) 기능과는 무관한 다른 기능에서 사용되는 어드레스입니다. 따라서 정답은 "G"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. CNC선반에서 나사가공과 관계없는 G코드는?

  1. G32
  2. G75
  3. G76
  4. G92
(정답률: 45%)
  • 정답은 "G75"입니다. G75은 CNC 선반에서 나사가공과 관련이 없는 G코드 중 하나입니다. 이 코드는 주축을 회전시키는 명령어로, 주로 선반에서 원형 작업을 수행할 때 사용됩니다. G32는 선반에서 나사 가공을 위한 스레딩 주기를 설정하는 명령어이며, G76은 선반에서 나사 가공을 위한 주기를 설정하는 명령어입니다. G92는 원점 설정 명령어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. CNC공작기계의 구성과 인체를 비교하였을 때 가장 적절하지 않은 것은?

  1. CNC장치 - 눈
  2. 유압유닛 -심장
  3. 기계본체 - 몸체
  4. 서보모터 - 손과 발
(정답률: 64%)
  • CNC장치는 눈으로 작업 과정을 모니터링하고 제어하기 때문에, 인체와 비교했을 때 가장 적절하지 않은 것은 "CNC장치 - 눈"입니다. 인체의 눈은 시각 정보를 처리하고 뇌로 전달하는 역할을 하지만, CNC장치의 눈은 작업 과정을 제어하기 위한 중요한 역할을 합니다. 따라서, CNC장치 - 눈은 인체와 비교했을 때 가장 적절하지 않은 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. CNC공작기계에 주로 사용되는 방식으로, 모터에 내장된 타코 제너레이터에서 속도를 검출하고, 엔코더에서 위치를 검출하여 피드백하는 NC서보기구의 제어방식은?

  1. 개방회로 방식(Open loop system)
  2. 폐쇄회로 방식(Closed loop system)
  3. 반개방회로 방식(Semi-open loop system)
  4. 반폐쇄회로 방식(Semi-closed loop system)
(정답률: 52%)
  • NC서보기구의 제어방식은 모터에 내장된 타코 제너레이터에서 속도를 검출하고, 엔코더에서 위치를 검출하여 피드백하는 방식입니다. 이는 위치 제어를 위해 피드백을 사용하는 폐쇄회로 방식과는 달리, 위치 제어는 엔코더를 통해 이루어지지만, 속도 제어는 타코 제너레이터를 통해 이루어지므로 반폐쇄회로 방식으로 분류됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. CNC선반 프로그램에서 G50의 기능에 대한 설명으로 틀린 것은?

  1. 주축 최고회전수 제한기능을 포함한다.
  2. one shot 코드로서 지령된 블록에서만 유효하다.
  3. 좌표계 설정기능으로 머시닝센터에서 G92(공작물좌표계설정)의 기능과 같다.
  4. 비상정지 시 기계원점 복귀이나 원점 복귀를 지령할 때의 중간 경유 지점을 지정할 때에도 사용한다.
(정답률: 44%)
  • G50은 비상정지 시 기계원점 복귀이나 원점 복귀를 지령할 때의 중간 경유 지점을 지정할 때에도 사용하는 기능이다. 따라서 "비상정지 시 기계원점 복귀이나 원점 복귀를 지령할 때의 중간 경유 지점을 지정할 때에도 사용한다."가 틀린 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 머시닝센터 작업 중 절삭 칩이 공구나 일감에 부착되는 경우의 해결 방법으로 잘못된 것은?

  1. 장갑을 끼고 수시로 제거한다.
  2. 고압의 압축 공기를 이용하여 불어 낸다.
  3. 칩이 가루로 배출되는 경우는 집진기로 흡입한다.
  4. 많은 양의 절삭유를 공급하여 칩이 흘러내리게 한다.
(정답률: 73%)
  • 정답: "장갑을 끼고 수시로 제거한다."

    절삭 칩이 공구나 일감에 부착되는 경우, 이를 그대로 두면 작업 정확도가 떨어지고 칩이 더 쌓여 공구나 일감에 손상을 줄 수 있습니다. 따라서 작업 중에는 수시로 절삭 칩을 제거하여 작업 환경을 깨끗하게 유지해야 합니다. 이를 위해 장갑을 끼고 제거하는 것이 좋습니다. 장갑을 끼면 손이 더러워지지 않고, 칩에 부딪혀 손이 다칠 가능성도 줄어듭니다. 또한, 작업 중에 수시로 제거하면 칩이 쌓이지 않아 작업 정확도도 유지됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 머시닝 센터에서 공구길이 보정량이 -20이고 보정번호 12번에 설정되어 있을 때 공구길이 보정을 올바르게 지령한 것은?

  1. G41 D12；
  2. G42 D20;
  3. G44 H12；
  4. G49 H-20;
(정답률: 45%)
  • 공구길이 보정량이 -20이므로 G49 H-20;을 사용할 수 있지만, 보정번호가 12번에 설정되어 있으므로 G44 H12;를 사용해야 합니다. G44는 공구길이 보정 명령어이고, H12는 보정번호가 12번인 공구길이 보정값을 사용하도록 지령하는 값입니다. 따라서 올바른 지령은 "G44 H12；"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 중 CNC프로그램에서 워드(word)의 구성으로 옳은 것은?

  1. 데 이 터 (data) ＋ 데 이 터 (data)
  2. 블록(block) ＋ 어드레스(address)
  3. 어드레스(address) ＋ 데이터(data)
  4. 어드레스(address) ＋ 어드레스(address)
(정답률: 65%)
  • CNC프로그램에서 워드(word)는 어드레스(address)와 데이터(data)로 구성됩니다. 어드레스는 CNC기계에서 제어할 기능이나 위치를 나타내는 주소값이며, 데이터는 해당 기능이나 위치에서 수행할 작업이나 값을 나타내는 데이터값입니다. 따라서 "어드레스(address) ＋ 데이터(data)"가 옳은 구성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 아래와 같은 사이클 가공에서 지령워드의 설명이 틀린 것은?

  1. F ： 나사의 피치(리드) 지령 값
  2. I(R) ： 테이퍼 지령 X축 반경 값
  3. Z(W) ： Z축 방향의 절삭 지령 값
  4. X(U) ： X축 방향의 직경 지령 값
(정답률: 43%)
  • 정답은 "F ： 나사의 피치(리드) 지령 값" 입니다. 나사의 피치(리드)는 나사의 간격을 나타내는 값으로, 이 값이 클수록 간격이 넓어지고 작을수록 간격이 좁아집니다. 따라서 F 지령 값이 작을수록 나사가 빠르게 회전하며 가공이 이루어지고, F 지령 값이 클수록 나사가 느리게 회전하며 가공이 이루어집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 아래는 CNC선반 프로그램의 설명이다. A와 B에 들어갈 코드로 옳은 것은?

  1. A : G03, B : G97
  2. A : G30, B : G96
  3. A : G50, B : G96
  4. A : G50, B : G98
(정답률: 59%)
  • 정답은 "A : G50, B : G96"입니다.

    G50은 피드 속도를 지정하는 명령어로, 이 경우에는 최대 피드 속도를 지정하고 있습니다. 따라서 빠른 속도로 가공이 가능합니다.

    G96은 회전 속도를 지정하는 명령어로, 이 경우에는 상대적인 회전 속도를 지정하고 있습니다. 따라서 고속 가공이 가능합니다.

    G03은 반시계 방향으로 원호를 그리며 이동하는 명령어입니다.

    G30은 지정된 위치로 이동하는 명령어입니다.

    G98은 초기면으로 이동하는 명령어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. CNC프로그램에서 보조 프로그램에 대한 설명으로 틀린 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 보조 프로그램의 마지막에는 M99가 필요하다.
  2. 보조 프로그램을 호출할 때는 M98을 사용한다.
  3. 보조 프로그램은 다른 보조 프로그램을 가질 수 있다.
  4. 주프로그램은 오직 하나의 보조프로그램만 가질 수 있다.
(정답률: 57%)
  • 보조 프로그램은 주프로그램에서 호출되어 실행되는 프로그램으로, 주프로그램은 하나의 보조프로그램만 호출할 수 있기 때문에 "주프로그램은 오직 하나의 보조프로그램만 가질 수 있다."가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. CNC선반 프로그램에서 사용되는 공구보정 중 주로 외경에 사용되는 우측 보정 준비 기능의 G 코드는?

  1. G40
  2. G41
  3. G42
  4. G43
(정답률: 53%)
  • 정답은 "G42"입니다.

    CNC선반 프로그램에서 사용되는 공구보정은 공구의 크기와 위치를 정확하게 조절하여 가공 정확도를 높이는 작업입니다. 이 중에서도 외경에 사용되는 우측 보정 준비 기능은 G42입니다.

    G42는 공구의 우측에 위치한 절삭면을 기준으로 보정을 준비하는 기능입니다. 이를 통해 공구의 위치와 크기를 정확하게 조절하여 가공 정확도를 높일 수 있습니다.

    따라서, CNC선반 프로그램에서 외경에 사용되는 우측 보정 준비 기능의 G 코드는 G42입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 프로그램을 컴퓨터의 기억 장치에 기억시켜 놓고, 통신선을 이용해 1대의 컴퓨터에서 여러 대의 CNC공작기계를 직접 제어하는 것을 무엇이라 하는가?

  1. ATC
  2. CAM
  3. DNC
  4. FMC
(정답률: 64%)
  • DNC는 Distributed Numerical Control의 약자로, 여러 대의 CNC공작기계를 1대의 컴퓨터에서 직접 제어하는 방식을 말합니다. 따라서 이 문제에서 DNC가 정답인 이유는 다른 보기인 ATC, CAM, FMC는 CNC공작기계의 특정 기능을 나타내는 용어이지만, DNC는 CNC공작기계를 제어하는 방식을 나타내는 용어이기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. CNC기계 조작반의 모드 선택 스위치 중 새로운 프로그램을 작성하고 등록된 프로그램을 삽입, 수정, 삭제할 수 있는 모드는?

  1. AUTO
  2. EDIT
  3. JOG
  4. MDI
(정답률: 66%)
  • EDIT 모드는 새로운 프로그램을 작성하고 등록된 프로그램을 삽입, 수정, 삭제할 수 있는 모드입니다. 다른 모드들은 이러한 기능을 제공하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 밀링. 작업을 할 때의 안전수칙으로 가장 적합한 것은?

  1. 가공 중 절삭면의 표면 조도는 손을 이용하여 확인하면서 작업한다.
  2. 절삭 칩의 비산 방향을 마주보고 보안경을 착용하여 작업한다.
  3. 밀링 커터나 아버를 설치하거나 제거할 때는 전원 스위치를 켠 상태에서 작업한다.
  4. 절삭 날은 양호한 것을 사용하며, 마모된 것은 재연삭 또는 교환하여야 한다.
(정답률: 57%)
  • 절삭 날이 마모되면 작업 효율이 떨어지고, 불안정한 작업으로 인해 안전사고가 발생할 수 있기 때문에 양호한 절삭 날을 사용하고, 마모된 것은 재연삭 또는 교환하여야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. CNC공작기계의 안전에 관한 사항으로 틀린 것은?

  1. 비상정지 버튼의 위치를 숙지한 후 작업한다.
  2. 강전반 및 CNC장치는 어떠한 충격도 주지 말아야 한다.
  3. 강전반 및 CNC장치는 압축 공기를 사용하여 항상 깨끗이 청소한다.
  4. MDI로 프로그램을 입력할 때 입력이 끝나면 반드시 확인하여야 한다.
(정답률: 60%)
  • 강전반 및 CNC장치는 압축 공기를 사용하여 항상 깨끗이 청소한다는 것은 틀린 내용입니다. 이는 오히려 CNC기계에 먼지나 오염물질이 들어갈 가능성을 높일 수 있으며, 공기압이 강한 경우에는 부품이 손상될 수도 있기 때문입니다. 따라서 CNC기계를 청소할 때는 부드러운 천이나 브러시 등을 사용하여 부드럽게 청소해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
