임베디드기능사 필기 기출문제복원 (2016-04-02)

임베디드기능사 2016-04-02 필기 기출문제 해설

이 페이지는 임베디드기능사 2016-04-02 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

임베디드기능사
(2016-04-02 기출문제)

목록

1과목: 전기전자공학

1. 실제 펄스 파형의 구간별 명칭에 대한 설명으로 틀린 것은?

  1. 상승 시간(rise time)이란 입력 펄스의 최대 진폭의 10%에서 90%까지 상승하는데 걸리는 시간
  2. 하강 시간(fall time)이란 펄스의 하강 속도를 나타내는 척도로서 최대 90%에서 10%까지 하강하는데 소요되는 시간
  3. 새그(sag)란 이상적인 펄스 파형의 상승하는 부분이 기준 레벨보다 높은 부분
  4. 링잉(ringing)은 높은 주파수에서 공진되기 때문에 발생하는 것으로 펄스 상승 부분의 진동의 정도
(정답률: 75%)
  • 새그(sag)는 펄스의 순싯값이 시간 흐름에 따라 감소하는 현상이나 하강하는 기울기를 의미합니다. 이상적인 펄스 파형의 상승 부분이 기준 레벨보다 높게 튀어 오르는 현상은 오버슈트(overshoot)라고 합니다.

    오답 노트
    상승 시간: 최대 진폭의 10%에서 90%까지 상승하는 시간
    하강 시간: 최대 90%에서 10%까지 하강하는 시간
    링잉: 고주파 공진으로 인해 발생하는 상승 부분의 진동
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 진폭 변조에서 변조된 파형의 최대값 전압이 35 V 이고 최소값 전압이 5 V 일 때 변조도는?

  1. 0.60
  2. 0.65
  3. 0.70
  4. 0.75
(정답률: 62%)
  • 진폭 변조도(m)는 변조된 파형의 최대 전압과 최소 전압의 차이를 두 전압의 합으로 나누어 계산합니다.
    ① [기본 공식]
    $$m = \frac{V_{max} - V_{min}}{V_{max} + V_{min}}$$
    ② [숫자 대입]
    $$m = \frac{35 - 5}{35 + 5}$$
    ③ [최종 결과]
    $$m = 0.75$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

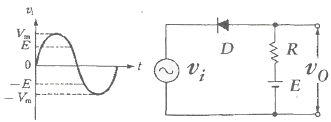

3. 다음 회로에 교류 전압 νi 를 가하면 출력 νo 의 파형은? (단, 0<E<Vm이며, 다이오드의 특성이 이상적일 경우로 가정한다.)

(정답률: 54%)
  • 제시된 회로는 입력 파형의 윗부분을 특정 레벨에서 잘라내는 피크 클리퍼(Peak Clipper) 회로입니다.
    다이오드가 켜지는 조건에 따라 $v_i$가 $E$보다 큰 구간에서는 출력 전압이 $E$로 고정되고, 그 외의 구간에서는 입력 파형 $v_i$가 그대로 출력됩니다. 따라서 고점이 $E$에서 잘려나간 파형이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 연산증폭기를 이용한 비교기 회로에서 히스테리시스 전압(VHYS)은 몇 V 인가? (단, +Vout(max)는 +5V이고 –Vout(max)는 –5V이다.)

  1. 5
  2. 10
  3. 15
  4. 20
(정답률: 45%)
  • 비반전 입력단에 피드백 저항이 연결된 슈미트 트리거 회로의 히스테리시스 전압을 구하는 문제입니다.
    ① [기본 공식] $V_{HYS} = \frac{R_2}{R_1 + R_2} (V_{out(max)} - V_{out(min)})$
    ② [숫자 대입] $V_{HYS} = \frac{100}{100 + 100} (5 - (-5))$
    ③ [최종 결과] $V_{HYS} = 5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 차동 증폭기에서 우수한 차동 특성을 나타내려면 동상 신호 제거비(common mode rejection ratio, CMRR)는?

  1. 동상 신호 제거비는 클수록 좋다.
  2. 동상 신호 제거비는 작을수록 좋다.
  3. 차동 이득에 비해 동위상 이득이 커야 한다.
  4. 동상 신호 제거비는 0 일 때가 좋다.
(정답률: 50%)
  • 차동 증폭기는 두 입력 신호의 차이만을 증폭하고 공통 성분(동상 신호)은 제거해야 하므로, 동상 신호 제거비(CMRR)가 클수록 이상적인 특성을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 6Ω과 3Ω의 저항을 직렬로 접속할 경우는 병렬로 접속할 경우의 몇 배가 되는가?

  1. 3
  2. 4.5
  3. 6
  4. 7.5
(정답률: 68%)
  • 저항의 직렬 연결과 병렬 연결 시의 합성 저항을 각각 구하여 그 비율을 계산합니다.
    ① [기본 공식]
    직렬: $R_{s} = R_{1} + R_{2}$
    병렬: $R_{p} = \frac{R_{1} \times R_{2}}{R_{1} + R_{2}}$
    ② [숫자 대입]
    직렬: $R_{s} = 6 + 3 = 9\Omega$
    병렬: $R_{p} = \frac{6 \times 3}{6 + 3} = 2\Omega$
    배수: $9 / 2 = 4.5$
    ③ [최종 결과]
    $4.5$ 배
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 그림의 회로에서 시정수 τ는 몇 ms 인가?

  1. 24
  2. 40
  3. 60
  4. 100
(정답률: 61%)
  • RC 회로에서 시정수 $\tau$는 커패시터가 충·방전되는 속도를 결정하는 기준값으로, 저항과 커패시턴스의 곱으로 계산합니다. 본 회로에서는 저항 $4\text{k}\Omega$과 $6\text{k}\Omega$이 병렬로 연결된 구조입니다.
    ① [기본 공식] $\tau = R_{total} \times C = \frac{R_1 \times R_2}{R_1 + R_2} \times C$
    ② [숫자 대입] $\tau = \frac{4 \times 10^3 \times 6 \times 10^3}{4 \times 10^3 + 6 \times 10^3} \times 10 \times 10^{-6}$
    ③ [최종 결과] $\tau = 24\text{ms}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 이상적인 연산 증폭기의 특징에 대한 설명으로 틀린 것은?

  1. 주파수 대역폭이 무한대(∞)이다.
  2. 입력 임피던스가 무한대(∞)이다.
  3. 동상 이득은 무한대(∞)이다.
  4. 오픈 루프 전압 이득이 무한대(∞)이다.
(정답률: 58%)
  • 이상적인 연산 증폭기는 신호를 왜곡 없이 증폭하기 위해 극단적인 특성을 가집니다.
    동상 이득(CMRR 관련)은 두 입력 단자에 동일한 신호가 들어왔을 때 출력되지 않아야 하므로, 이상적인 경우 0이 되어야 합니다.

    오답 노트
    주파수 대역폭, 입력 임피던스, 오픈 루프 전압 이득: 모두 무한대($\infty$)인 것이 이상적임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 아래 도면에 나타낸 것은 무엇의 기호인가?

  1. PNP형 트랜지스터
  2. NPN형 트랜지스터
  3. 포토인터럽드(photointerrupter)
  4. 실리콘 제어 정류기(SCR)
(정답률: 68%)
  • 트랜지스터 기호에서 화살표의 방향과 위치로 종류를 구분합니다.
    화살표가 베이스(B)에서 이미터(E) 방향으로 나가는 형태는 NPN형 트랜지스터를 의미합니다.

    오답 노트
    PNP형 트랜지스터: 화살표가 이미터(E)에서 베이스(B) 방향으로 들어오는 형태
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 수정 발진 회로 중 피어스 B-E형 발진 회로는 컬렉터-이미터 간의 임피던스가 어떻게 될 때가 가장 안정한 발진을 지속하는가?

  1. 용량성
  2. 유도성
  3. 저항성
  4. 용량성 혹은 저항성
(정답률: 65%)
  • 피어스 B-E형 발진 회로는 공진주파수를 발진주파수보다 높게 설정하여 컬렉터-이미터 간의 임피던스가 유도성이 될 때 가장 안정적인 발진이 지속됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전자계산기구조

11. 연관 기억장치(Associative Memory)의 설명 중 가장 옳지 않은 것은?

  1. 주소의 개념이 없다.
  2. 속도가 늦어 고속 검색에는 부적합하다.
  3. 병렬 동작을 수행하기 때문에 많은 논리회로로 구성되어 있다.
  4. 기억된 정보의 일부분을 이용하여 원하는 정보가 기억되어 있는 위치를 찾아내는 기억장치이다.
(정답률: 47%)
  • 연관 기억장치는 주소 대신 데이터의 내용을 이용하여 접근하며, 병렬 동작을 수행하므로 주기억장치보다 속도가 매우 빨라 고속 검색에 최적화된 장치입니다.

    오답 노트
    주소의 개념이 없다: 옳은 설명
    병렬 동작 수행: 옳은 설명
    정보 일부분으로 위치 검색: 옳은 설명
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 입출력장치와 CPU의 실행 속도차를 줄이기 위해 사용하는 것은?

  1. Parallel I/O Device
  2. Channel
  3. Cycle steal
  4. DMA
(정답률: 68%)
  • Channel은 처리 속도가 매우 빠른 CPU와 상대적으로 느린 입출력장치 사이의 속도 차이로 인한 작업 낭비를 줄이기 위해 주기억장치와 입출력장치 사이에 설치하는 전용 제어 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 그림은 어떤 논리 연산을 나타낸 것인가?

  1. MOVE
  2. AND
  3. OR
  4. Complement
(정답률: 60%)
  • 입력값인 $1110 1001$이 ALU를 거쳐 $0001 0110$으로 변환되었습니다. 이는 $1$을 $0$으로, $0$을 $1$로 뒤집는 Complement(보수) 연산의 결과입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 휴대용 무전기와 같이 데이터를 양쪽 방향으로 전송할 수 있으나, 동시에 양쪽 방향으로 전송할 수 없는 전송 방식은?

  1. 단일 방식
  2. 단방향 방식
  3. 반이중 방식
  4. 전이중 방식
(정답률: 69%)
  • 데이터를 양방향으로 전송할 수 있지만, 동시에 전송하는 것은 불가능한 방식은 반이중 방식입니다. 대표적인 예로 무전기가 있습니다.

    오답 노트
    단방향 방식: 한쪽 방향으로만 전송 가능
    전이중 방식: 동시에 양방향 전송 가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 00001111 과 11110000 의 OR 논리 연산 결과는?

  1. 00000000
  2. 11111111
  3. 00001111
  4. 11110000
(정답률: 77%)
  • OR 연산은 두 입력 중 하나라도 1이면 결과가 1이 되는 논리 연산입니다.
    $$00001111$$
    $$OR$$
    $$11110000$$
    $$= 11111111$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 순차 접근 저장매체(SASD)에 해당하는 것은?

  1. 자기 드럼
  2. 자기 테이프
  3. 자기 디스크
  4. 자기 코어
(정답률: 71%)
  • 자기 테이프는 데이터를 처음부터 순서대로 읽어야 하는 순차 접근 저장매체(SASD)의 대표적인 예입니다.

    오답 노트
    자기 드럼, 자기 디스크, 자기 코어: 원하는 위치로 즉시 이동하는 직접 접근 저장매체(DASD)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 컴퓨터와 인간의 통신에 있어서 자료의 외부적 표현 방식으로 가장 흔히 사용되는 코드는?

  1. 3초과 코드
  2. Gray 코드
  3. ASCII 코드
  4. BCD 코드
(정답률: 68%)
  • ASCII 코드는 영문자, 숫자, 특수문자 등을 정의하여 컴퓨터와 인간 사이의 통신 및 데이터 표현에 가장 널리 사용되는 표준 코드입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 0-9의 10진법의 수치는 2진법의 최저 몇 비트(Bit)로 표현되는가?

  1. 3 비트
  2. 4 비트
  3. 6 비트
  4. 8 비트
(정답률: 68%)
  • 10진수 0부터 9까지의 숫자를 모두 표현하기 위해서는 최소 $2^4 = 16$가지 상태를 가질 수 있는 4비트가 필요합니다.

    오답 노트
    3 비트: $2^3 = 8$가지 상태만 가능하여 9를 표현할 수 없음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 중 게이트당 소비 전력이 가장 낮은 것은?

  1. ECL
  2. TTL
  3. MOS
  4. CMOS
(정답률: 68%)
  • 논리 소자 중 CMOS는 전력 소모가 극히 적어 저전력 설계에 가장 유리한 소자입니다.

    오답 노트
    ECL: 속도는 가장 빠르나 소비 전력은 매우 높음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 병렬전송에 대한 설명 중 틀린 것은?

  1. 하나의 통신회선을 사용하여 한 비트씩 순차적으로 전송하는 방식이다.
  2. 문자를 구성하는 비트 수만큼 통신 회선이 필요하다.
  3. 한 번에 한문자를 전송하므로 고속처리를 필요로 하는 경우와 근거리 데이터 전송에 유리하다.
  4. 원거리 전송인 경우 여러 개의 통신회선이 필요하므로 회선 비용이 많이 든다.
(정답률: 55%)
  • 병렬전송은 여러 개의 회선을 통해 동시에 데이터를 보내는 방식입니다.

    오답 노트
    하나의 통신회선을 사용하여 한 비트씩 순차적으로 전송하는 방식: 직렬전송에 대한 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 주소지정방식 중에서 명령어가 현재 오퍼랜드에 표현된 값이 실제 데이터가 기억된 주소가 아니고, 그 곳에 기억된 내용이 실제의 데이터 주소인 방식은?

  1. 간접 주소지정방식(Indirect addressing)
  2. 즉시 주소지정방식(Immediate addressing)
  3. 상대 주소지정방식(Relative addressing)
  4. 직접 주소지정방식(Direct addressing)
(정답률: 59%)
  • 명령어의 오퍼랜드가 가리키는 곳에 실제 데이터가 아닌 '데이터가 저장된 주소'가 들어있는 방식은 간접 주소지정방식(Indirect addressing)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 하나의 채널이 고속 입출력 장치를 하나씩 순차적으로 관리하며, 블록(Block) 단위로 전송하는 채널은?

  1. 사이클 채널(Cycle channel)
  2. 셀렉터 채널(Selector channel)
  3. 멀티플렉서 채널(Multiplexer channel)
  4. 블록 멀티플렉서 채널(Block multiplexer channel)
(정답률: 57%)
  • 셀렉터 채널(Selector channel)은 고속 장치(디스크 등)를 대상으로 하며, 입출력 동작이 시작되어 종료될 때까지 하나의 장치를 독점하여 블록 단위로 전송하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 중 LSI회로는?

  1. DECODER
  2. MULTIPLEXER
  3. 4 BIT LATCH
  4. PLA
(정답률: 56%)
  • 범용 대규모 집적회로(LSI)의 대표적인 예로는 PLA, ROM, 마이크로프로세서가 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 마이크로 오퍼레이션에 대한 정의로 가장 적합한 것은?

  1. 컴퓨터의 빠른 계산 동작
  2. 2진수 계산에서 쓰이는 동작
  3. 플립플롭 내에서 기억되는 동작
  4. 레지스터 상호간에 저장된 데이터의 이동에 의해 이루어지는 동작
(정답률: 50%)
  • 마이크로 오퍼레이션은 명령어를 수행하기 위해 CPU 내의 레지스터와 플래그 상태를 변환시키는 기본 동작으로, 레지스터 상호간에 저장된 데이터의 이동에 의해 이루어집니다. 이는 한 개의 클록 펄스 동안 실행되는 최소 단위의 동작입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 중앙처리장치(CPU)내의 기억 기능을 수행하는 요소는?

  1. 레지스터(Register)
  2. 연산기(A.L.U)
  3. 제어 버스(Control bus)
  4. 주소 버스(Address bus)
(정답률: 66%)
  • 중앙처리장치(CPU) 내에서 데이터를 일시적으로 저장하여 기억 기능을 수행하는 가장 빠른 저장 요소는 레지스터(Register)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 일반적인 컴퓨터의 내부구조를 설명할 때 사용하는 연산방식이 아닌 것은?

  1. 2진수 연산
  2. 6진수 연산
  3. 8진수 연산
  4. 16진수 연산
(정답률: 72%)
  • 컴퓨터는 기본적으로 2진수 연산을 수행하며, 편의상 8진수나 16진수를 함께 사용합니다. 6진수 연산은 컴퓨터 내부 구조에서 사용하지 않는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 입력 단자에 나타난 정보를 코드화 하여 출력으로 내보내는 것으로 해독기와 정반대의 기능을 수행하는 조합 논리회로는?

  1. Adder
  2. Flip-Flop
  3. Multiplexer
  4. Encoder
(정답률: 63%)
  • 인코더(Encoder)는 입력된 정보를 코드화하여 출력하는 회로로, 해독기(Decoder)와 정반대의 기능을 수행합니다. 주로 $2^{n}$개 이하의 입력을 $n$개의 출력 비트로 변환하며 OR 게이트로 구성됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 부동 소수점으로 표현된 수가 기억장치 내에 저장되어 있을 때 비트를 필요로 하지 않는 것은?

  1. 부호(sign)
  2. 지수(exponent)
  3. 소수(mantissa)
  4. 소수점(decimal point)
(정답률: 65%)
  • 부동 소수점 수는 부호, 지수, 소수(가수) 부분으로 나누어 비트로 저장합니다. 이때 소수점의 위치는 비트 수에 의해 이미 결정되어 있으므로, 소수점 자체를 저장하기 위한 별도의 비트는 필요하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 사진이나 그림 등에 빛을 쪼여 반사되는 것을 판별하여 복사하는 것처럼 이미지를 입력하는 장치는?

  1. 플로터
  2. 마우스
  3. 프린터
  4. 스캐너
(정답률: 69%)
  • 사진이나 그림에 빛을 쪼여 반사되는 정도를 판별해 디지털 이미지로 입력하는 장치는 스캐너입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 컴퓨터 내부에 있으며, 연산 결과를 일시 보관하는 기억 장치는?

  1. Accumulator
  2. Magnetic memory
  3. shift register
  4. Buffer register
(정답률: 60%)
  • 연산 결과를 일시적으로 보관하는 CPU 내부의 기억 장치는 Accumulator(누산기)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 프로그래밍일반

31. 인터프리터 방식의 언어는?

  1. GWBASIC
  2. COBOL
  3. C
  4. FORTRAN
(정답률: 46%)
  • GWBASIC은 소스 코드를 한 줄씩 읽어 즉시 실행하는 인터프리터 방식의 언어입니다.

    오답 노트
    COBOL, C, FORTRAN: 전체 코드를 한꺼번에 기계어로 변환하는 컴파일러 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 정해진 데이터를 입력하여 원하는 출력 정보를 얻기 위하여 적용할 처리 방법과 순서를 기호로 설계하는 과정은?

  1. 문제 분석
  2. 순서도 작성
  3. 프로그램의 코딩
  4. 프로그램의 문서화
(정답률: 66%)
  • 데이터를 입력하여 원하는 출력 정보를 얻기 위해 처리 방법과 순서를 기호로 설계하는 과정은 순서도 작성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 고급 언어의 특징으로 옳지 않은 것은?

  1. 기종에 관계없이 사용할 수 있어 호환성이 높다.
  2. 2진수 형태로 이루어진 언어로 전자계산기가 직접 이해할 수 있는 형태의 언어이다.
  3. 하드웨어에 관한 전문적 지식이 없어도 프로그램 작성이 용이하다.
  4. 프로그래밍 작업이 쉽고, 수정이 용이하다.
(정답률: 58%)
  • 고급 언어는 사람이 이해하기 쉬운 언어로 작성되며, 컴퓨터가 직접 이해할 수 있는 2진수 형태의 기계어로 변환(컴파일 또는 인터프리트)하는 과정이 반드시 필요합니다.

    오답 노트
    2진수 형태로 이루어진 언어로 전자계산기가 직접 이해할 수 있는 형태의 언어이다: 이는 기계어에 대한 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 유닉스(UNIX) 운영 체제를 개발하는데 사용된 언어는?

  1. FORTRAN
  2. PASCAL
  3. BASIC
  4. C
(정답률: 62%)
  • 유닉스(UNIX) 운영 체제는 C언어를 기반으로 개발되어 높은 이식성과 효율성을 갖추고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 프로그래밍 작성 절차 중 다음 설명에 해당하는 것은?

  1. 프로그램 구현
  2. 프로그램 문서화
  3. 문제 분석
  4. 입·출력 설계
(정답률: 69%)
  • 개발 목적과 과정의 표준화, 유지보수 용이성, 운영팀으로의 인계인수 및 시스템 운영 편의성을 위해 프로그래밍 내용을 글로 기록하는 과정은 프로그램 문서화에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. C언어에서 문자열 출력 함수로 사용되는 것은?

  1. putchar()
  2. getchar()
  3. gets()
  4. puts()
(정답률: 62%)
  • puts() 함수는 문자열을 화면에 출력하는 기능을 수행합니다.

    오답 노트
    putchar(): 한 문자 출력
    getchar(): 한 문자 입력
    gets(): 문자열 입력
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 프로그램 작성시 반복되는 일련의 명령어들을 하나의 명령으로 만들어 실행시키는 방법은?

  1. 매크로
  2. 디버깅
  3. 스케줄링
  4. 모니터
(정답률: 65%)
  • 자주 사용하거나 반복되는 일련의 명령어들을 하나로 묶어 단일 명령으로 실행할 수 있게 만든 것을 매크로라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 구조적 프로그래밍에 대한 설명으로 거리가 먼 것은?

  1. 유지보수가 용이하다.
  2. 프로그램의 구조가 간결하다.
  3. 모듈별 독립성과 처리의 효율성이 고려된다.
  4. 실행 속도는 빠른 편이나 프로그램의 내용을 파악하기가 까다롭다.
(정답률: 52%)
  • 구조적 프로그래밍은 프로그램의 논리적 구조를 명확히 하여 내용을 파악하기 쉽게 만들고 유지보수를 용이하게 하는 기법입니다.

    오답 노트
    실행 속도는 빠른 편이나 프로그램의 내용을 파악하기가 까다롭다: 구조적 프로그래밍은 가독성을 높여 내용을 파악하기 쉽게 만드는 것이 핵심 목적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 다음 기능에 대한 설명으로 알맞은 것은?

  1. 컴파일러(Compiler)
  2. 운영체제(Operating System)
  3. 로더(Loader)
  4. 그래픽 유저 인터페이스(GUI: Graphic User Interface)
(정답률: 63%)
  • 이미지 에 설명된 하드웨어와 응용 프로그램 간의 인터페이스 역할, 컴퓨터 자원(CPU, 메모리, 입출력 장치) 관리, 프로그램 실행 제어 및 파일 저장 관리 기능은 운영체제의 핵심 기능입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 프로그램 수행을 위하여 사용자의 프로그램을 필요한 루트와 함께 메모리에 적재시키는 시스템 프로그램은?

  1. 컴파일러(compiler)
  2. 어셈블러(assembler)
  3. 로더(loader)
  4. 매크로(macro)
(정답률: 52%)
  • 프로그램 실행을 위해 사용자 프로그램을 필요한 루트와 함께 메모리에 적재(load)시키는 시스템 프로그램은 로더입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 디지털공학

41. 그림과 같은 회로와 연산 결과가 동일한 논리 회로는 어느 것인가?

  1. AND
  2. OR
  3. NAND
  4. NOR
(정답률: 53%)
  • 제시된 회로 는 다이오드 논리 회로로, 입력 단자 중 하나라도 '1'이 인가되면 다이오드가 도통되어 출력 $C$가 '1'이 되는 OR 게이트의 동작을 수행합니다.

    오답 노트
    AND: 다이오드 방향이 반대여야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 회로의 안정 상태에 따른 멀티바이브레이터의 종류가 아닌 것은?

  1. 비안정 멀티바이브레이터
  2. 주파수 안정 멀티바이브레이터
  3. 단안정 멀티바이브레이터
  4. 쌍안정 멀티바이브레이터
(정답률: 64%)
  • 멀티바이브레이터는 안정 상태의 개수에 따라 비안정, 단안정, 쌍안정 멀티바이브레이터 세 가지 종류로 구분됩니다. 주파수 안정 멀티바이브레이터라는 명칭의 분류는 존재하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 조합 논리회로에 해당하지 않는 것은?

  1. 비교 회로
  2. 패리티 체크 회로
  3. 인코더 회로
  4. 계수 회로
(정답률: 42%)
  • 조합 논리회로는 현재의 입력에 의해서만 출력이 결정되는 회로입니다. 반면 계수 회로는 플립플롭을 사용하여 이전 상태를 기억하는 순차 논리회로(순서 논리회로)에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 불 대수의 기본 정리 중 옳지 않은 것은?

  1. Aㆍ0 = 0
  2. AㆍA = A
  3. A + A = A
  4. A + 1 = A
(정답률: 64%)
  • 불 대수의 기본 정리에서 어떤 변수에 1을 OR 연산하면 결과는 항상 1이 됩니다.

    오답 노트
    A + 1 = A : 결과는 1이 되어야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 계수기 회로의 올바른 명칭은?

  1. 동기식 4진링계수기
  2. 동기식 8진링계수기
  3. 비동기식 4진리플계수기
  4. 비동기식 8진리플계수기
(정답률: 45%)
  • 제시된 회로 는 전단 플립플롭의 출력이 다음 단의 입력으로 연결되는 비동기식 리플 계수기입니다. 사용된 플립플롭이 3단이므로 최대 계수 값은 $2^{3} = 8$이 되어 비동기식 8진리플계수기에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 중 시프트 레지스터를 이용하여 수행되는 연산은?

  1. 덧셈
  2. 뺄셈
  3. 곱셈
  4. 비교
(정답률: 59%)
  • 시프트 레지스터에서 비트를 왼쪽으로 1비트 밀면 값에 2를 곱한 결과가 되고, 오른쪽으로 1비트 밀면 2로 나눈 결과가 됩니다. 따라서 시프트 연산을 통해 곱셈과 나눗셈을 수행할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 동기형 계수 회로의 설명 중 옳지 않은 것은?

  1. 병렬 계수기라고도 한다.
  2. 리플 계수기 보다 속도가 빠르다.
  3. 해독기를 사용할 때 펄스의 일그러짐이 크다.
  4. 하나의 공통된 클록 펄스에 의해서 플립플롭들이 트리거 된다.
(정답률: 49%)
  • 동기형 계수기는 모든 플립플롭이 하나의 공통된 클록 펄스에 의해 동시에 트리거되므로 동작 속도가 매우 빠르며, 병렬 계수기라고도 불립니다.
    동기식 회로는 클록 펄스가 직접 입력되어 상태가 동시에 변하기 때문에 리플 계수기(비동기식)에서 발생하는 펄스의 누적 지연이나 일그러짐 현상이 거의 없습니다.

    오답 노트
    리플 계수기 보다 속도가 빠르다: 동기식은 모든 플립플롭이 동시에 동작하여 고속 동작이 가능함
    병렬 계수기라고도 한다: 모든 플립플롭에 클록이 병렬로 입력되는 구조임
    하나의 공통된 클록 펄스에 의해서 플립플롭들이 트리거 된다: 동기형의 핵심 정의임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 플립플롭 회로가 불확정한 상태가 되지 않도록 반전기(NOT gate)를 설치한 회로는?

  1. JK-FF
  2. RS-FF
  3. T-FF
  4. D-FF
(정답률: 41%)
  • D-FF는 RS 또는 JK 플립플롭의 입력단에 반전기(NOT Gate)를 추가하여, 입력이 항상 서로 반대 상태가 되게 함으로써 불확정 상태가 발생하는 것을 방지한 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 3초과 부호 (1001 0111 0101)를 BCD 부호로 고치면?

  1. (0110 0100 0010)BCD
  2. (0010 0100 0110)BCD
  3. (0101 0111 1001)BCD
  4. (0110 1000 1010)BCD
(정답률: 45%)
  • 3초과 부호는 BCD 코드에 $3(0011_2)$을 더한 값이므로, 반대로 BCD 코드를 구하려면 각 자리에서 $3(0011_2)$을 빼면 됩니다.
    ① [기본 공식] $\text{BCD} = \text{Excess-3} - 0011$
    ② [숫자 대입] $1001-0011, 0111-0011, 0101-0011$
    ③ [최종 결과] $(0110\ 0100\ 0010)_{\text{BCD}}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 전원 공급에 관계없이 저장된 내용을 반영구적으로 유지하는 비휘발성 메모리는?

  1. RAM
  2. ROM
  3. SRAM
  4. DRAM
(정답률: 61%)
  • 전원이 꺼져도 저장된 데이터가 사라지지 않는 비휘발성 메모리는 ROM입니다.

    오답 노트
    RAM, SRAM, DRAM: 전원 공급이 중단되면 내용이 소멸하는 휘발성 메모리입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 1×4 디멀티플렉서에 최소로 필요한 선택 선의 개수는?

  1. 1개
  2. 2개
  3. 3개
  4. 4개
(정답률: 63%)
  • 디멀티플렉서의 출력 개수와 선택 선의 개수 사이의 관계식을 이용하여 계산합니다.
    ① [기본 공식] $2^{n} = N$
    ② [숫자 대입] $2^{n} = 4$
    ③ [최종 결과] $n = 2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 2진수 1011110112을 16진수로 변환하면?

  1. 17A16
  2. 17B16
  3. 17C16
  4. 17D16
(정답률: 59%)
  • 2진수를 16진수로 변환할 때는 뒤에서부터 4자리씩 끊어서 계산합니다.
    ① [기본 공식] $2^{3}2^{2}2^{1}2^{0}$
    ② [숫자 대입] $0001_{2} \rightarrow 1_{16}, 0111_{2} \rightarrow 7_{16}, 1011_{2} \rightarrow B_{16}$
    ③ [최종 결과] $17B_{16}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 클럭 펄스가 들어올 때마다 플립플롭의 상태가 반전되는 것을 무엇이라고 하는가?

  1. 리셋
  2. 클리어
  3. 토글
  4. 트리거
(정답률: 63%)
  • 플립플롭에서 현재의 상태가 $0$이면 $1$로, $1$이면 $0$으로 클럭 펄스에 따라 상태가 계속해서 반전되는 동작을 토글이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 반가산기에서 입력 A = 1 이고, B = 0 이면 출력 합(S)과 올림수(C)는?

  1. S = 1, C = 0
  2. S = 0, C = 0
  3. S = 1, C = 1
  4. S = 0, C = 1
(정답률: 57%)
  • 반가산기는 두 입력의 합(S)을 XOR 게이트로, 올림수(C)를 AND 게이트로 계산합니다.
    ① [기본 공식] $S = A \oplus B, C = A \cdot B$
    ② [숫자 대입] $S = 1 \oplus 0, C = 1 \cdot 0$
    ③ [최종 결과] $S = 1, C = 0$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 논리 IC 중 속도가 가장 빠른 것은?

  1. DTL
  2. ECL
  3. CMOS
  4. TTL
(정답률: 52%)
  • 논리 IC의 동작 속도는 게이트 지연 시간이 짧을수록 빠릅니다. ECL은 전류 제어 방식을 사용하여 TTL, MOS, CMOS보다 전파 지연 시간이 훨씬 짧기 때문에 가장 빠른 속도를 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 두 수를 비교하여 그들의 상대적 크기를 결정하는 조합 논리 회로는?

  1. 가산기
  2. 디코더
  3. 비교기
  4. 모뎀
(정답률: 67%)
  • 두 수의 상대적인 크기를 비교하여 결정하는 조합 논리 회로는 비교기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 중 2진(binary) 연산이 아닌 것은?

  1. AND
  2. OR
  3. Shift
  4. 4칙연산
(정답률: 52%)
  • AND, OR, 4칙연산은 두 개 이상의 비트나 숫자를 대상으로 하는 2진 연산이지만, Shift 연산은 비트의 위치를 왼쪽이나 오른쪽으로 밀어내는 비트 이동 연산에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 클록 펄스가 가해질 때마다 출력 상태가 반전하므로 계수기에 많이 사용되는 플립플롭은?

  1. D-FF
  2. T-FF
  3. RS-FF
  4. JK-FF
(정답률: 51%)
  • T 플립플롭(Toggle FF)은 입력 $T$가 $1$일 때 클록 펄스가 가해질 때마다 출력 상태가 반전되는 특성이 있어, 이진 계수기(Counter) 설계에 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. JK 플립플롭에서 J입력과 K입력이 1일 때 출력은 clock에 의해 어떻게 되는가?

  1. 0
  2. 1
  3. 반전
  4. 현 상태 그대로 출력
(정답률: 61%)
  • JK 플립플롭에서 $J$와 $K$ 입력이 모두 $1$인 상태는 '반전(Toggle)' 모드입니다. 이 상태에서 클록 펄스가 입력되면 현재 출력 상태 $Q_{n}$이 반대 상태인 $\overline{Q_{n}}$으로 바뀝니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 아래 진리표에 해당하는 논리게이트의 명칭은?

  1. AND
  2. 버퍼(Buffer)
  3. 인버터(Inverter)
  4. 배타적 논리합(XOR)
(정답률: 57%)
  • 제시된 진리표를 보면 입력 $A$가 $0$일 때 출력 $X$가 $0$이고, 입력 $A$가 $1$일 때 출력 $X$가 $1$입니다.
    이처럼 입력된 신호를 아무런 변형 없이 그대로 출력하는 게이트를 버퍼(Buffer)라고 하며, 주로 신호의 증폭이나 지연을 위해 사용됩니다.

    오답 노트
    인버터(Inverter): 입력을 반전시켜 출력 (0 $\rightarrow$ 1, 1 $\rightarrow$ 0)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

목록 다음회차 >
