1과목: 전기자기학

1. 송전선의 전류가 0.01초 사이에 10[kA] 변화될 때 이 송전선에 나란한 통신선에 유도되는 유도전압은 몇 [V]인가? 단, 송전선과 통신선 간의 상호유도계수는 0.3[mH]이다.

  1. 30
  2. 3×102
  3. 3×103
  4. 3×104
(정답률: 78%)
  • 상호인덕턴스에 의해 통신선에 유도되는 유도전압(유기기전력)을 구하는 문제입니다.
    $$\text{유도전압} = \text{상호유도계수} \times \frac{\text{전류 변화량}}{\text{시간 변화량}}$$
    ① $E = M \frac{\Delta i}{\Delta t}$
    ② $E = 0.3 \times 10^{-3} \times \frac{10 \times 10^{3}}{0.01}$
    ③ $E = 3 \times 10^{2}$
  • ε = M di/dt

    0.3 x 10/ 0.01 = 300 -> 3x10^2
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 전류가 흐르고 있는 도체와 직각방향으로 자계를 가하게 되면 도체 측면에 정ㆍ부의 전하가 생기는 것을 무슨 효과라 하는가?

  1. 톰슨(Thomson) 효과
  2. 펠티에(Peltier) 효과
  3. 제벡(Seebeck) 효과
  4. 홀(Hall) 효과
(정답률: 79%)
  • 전류가 흐르는 도체에 수직 방향으로 자계를 가했을 때, 전하가 도체 측면으로 밀려나 전위차가 발생하는 현상을 홀(Hall) 효과라고 합니다.

    오답 노트
    톰슨(Thomson) 효과: 동일 도선 내 온도 구배와 전류에 의한 열전 현상
    펠티에(Peltier) 효과: 서로 다른 두 금속 접합부에 전류를 흘릴 때 흡열 또는 발열하는 현상
    제벡(Seebeck) 효과: 서로 다른 두 금속 접합부의 온도 차에 의해 기전력이 발생하는 현상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 극판간격 d[m], 면적 S[m2], 유전율θ [F/m]이고, 정전용량이 C[F]인 평행판 콘덴서에 의 전압을 가할 때의 변위전류[A]는?

(정답률: 70%)
  • 평행판 콘덴서에 전압 $v = V_m \sin \omega t$가 인가될 때, 변위전류 $I$는 정전용량 $C$와 전압의 시간 변화율의 곱으로 계산합니다.
    ① [기본 공식]
    $$I = C \frac{dv}{dt}$$
    ② [숫자 대입]
    $$I = C \frac{d}{dt} (V_m \sin \omega t)$$
    ③ [최종 결과]
    $$I = \omega C V_m \cos \omega t$$
  • 변위 전류 Id = dQ/dt = dCV/dt = CdV/dt = CdVmsinwt/dt = wCVmcoswt[A]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 인덕턴스가 20[mH]인 코일에 흐르는 전류가 0.2초 동안에 2[A] 변화했다면 자기유도현상에 의해 코일에 유기되는 기전력은 몇 [V]인가?

  1. 0.1
  2. 0.2
  3. 0.3
  4. 0.4
(정답률: 79%)
  • 코일에 흐르는 전류가 시간에 따라 변화할 때, 렌츠의 법칙에 의해 전류 변화를 방해하는 방향으로 유기 기전력이 발생합니다.
    ① [기본 공식] $e = L \frac{di}{dt}$
    ② [숫자 대입] $e = 20 \times 10^{-3} \times \frac{2}{0.2}$
    ③ [최종 결과] $e = 0.2$
  • 기전력 e =L x di / dt

    20x10^-3 x 2/0.2 = 0.2
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 한 변의 길이가 L[m]인 정삼각형 회로에 전류 I[A]가 흐르고 있을 때 삼각형 중심에서의 자계의 세기[AT/m]는?

(정답률: 76%)
  • 정삼각형 회로 중심에서의 자계 세기는 정다각형 자계 공식에 반지름 $r = \frac{L}{\sqrt{3}}$을 대입하여 산출합니다.
    ① [기본 공식] $H = \frac{9I}{2\pi L}$
    ② [숫자 대입] $H = \frac{9I}{2\pi L}$
    ③ [최종 결과] $H = \frac{9I}{2\pi L}$
    따라서 정답은 입니다.
  • 도형에서의 자계의 세기
    삼각형 : 9I / 2πl
    사각형 : 2√2I /πl
    육각형 : √3I / πl
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 변위전류밀도와 관계 없는 것은?

  1. 전계의 세기
  2. 유전율
  3. 자계의 세기
  4. 전속밀도
(정답률: 67%)
  • 변위전류밀도 $J_d$는 전속밀도 $D$의 시간적 변화율로 정의되며, 전속밀도는 전계의 세기 $E$와 유전율 $\epsilon$의 곱으로 표현됩니다. 따라서 자계의 세기와는 직접적인 관계가 없습니다.
    ① [기본 공식] $J_d = \frac{\partial D}{\partial t} = \epsilon \frac{\partial E}{\partial t}$
  • 변위 전류 밀도 id = dD/dt = εdE/dt
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 벡터 가 원통좌표계로 주어졌다. 점 에서의 ∇×A를 구하였다. 방향의 계수는?

  1. 2.5
  2. -2.5
  3. 0.34
  4. -0.34
(정답률: 48%)
  • 원통좌표계에서의 Curl($\nabla \times \vec{A}$) 공식을 사용하여 $\vec{a}_z$ 방향의 성분을 계산합니다. 주어진 벡터 $\vec{A} = 5e^{-r}\cos\phi \vec{a}_r - 5\cos\phi \vec{a}_z$에서 $\vec{a}_z$ 성분의 계수는 $\frac{1}{r} \frac{\partial A_r}{\partial \phi} - \frac{1}{r} \frac{\partial A_{\phi}}{\partial r}$로 계산됩니다.
    ① [기본 공식] $(\nabla \times \vec{A})_z = \frac{1}{r} [ \frac{\partial A_r}{\partial \phi} - \frac{\partial A_{\phi}}{\partial r} ]$
    ② [숫자 대입] $(\nabla \times \vec{A})_z = \frac{1}{2} [ \frac{\partial (5e^{-r}\cos\phi)}{\partial \phi} - 0 ] = \frac{1}{2} [-5e^{-2}\sin(\frac{3\pi}{2})] = \frac{1}{2} [-5 \times 0.1353 \times (-1)] \approx -0.34$
    ③ [최종 결과] $-0.34$
    따라서 $\vec{a}_z$ 방향의 계수는 -0.34 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 대지면 높이 h[m]로 평행하게 가설된 매우 긴 선전하(선전하 밀도λ[C/m])가 지면으로부터 받는 힘[N/m]은?

  1. h에 비례한다
  2. h에 반비례한다.
  3. h2에 비례한다.
  4. h2에 반비례한다.
(정답률: 78%)
  • 대지면 위의 선전하는 영상전하법에 의해 지면 아래 동일한 거리 $h$에 반대 극성의 영상 선전하가 있는 것으로 해석합니다. 따라서 선전하가 받는 힘 $F$는 전계 $E$와 선전하 밀도 $\lambda$의 곱으로 결정되며, 전계는 거리 $2h$에 반비례하므로 전체 힘 또한 $h$에 반비례하게 됩니다.
    ① [기본 공식] $F = \frac{\lambda^2}{4\pi\epsilon_0 h}$
    ② [숫자 대입] (공식 내 변수 유지)
    ③ [최종 결과] $F \propto \frac{1}{h}$
  • F = -λ x λ/2πϵ02h = λ제곱 / 4επ0h

profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 비투자율 800, 원형단면적 10[cm2], 평균자로의 길이 30[㎝]인 환상철심에 600회의 권선을 감은 코일이 있다. 여기에 1[A]의 전류가 흐르때 코일 내에 생기는 자속은 약 몇 [Wb]인가?

  1. 1×10-3
  2. 1×10-4
  3. 2×10-3
  4. 2×10-4
(정답률: 74%)
  • 환상철심의 자속은 투자율, 비투자율, 권수, 전류, 단면적에 비례하고 자로의 길이에 반비례하는 원리를 이용합니다.
    ① [기본 공식] $\Phi = \frac{\mu_{0} \mu_{s} N I S}{\ell}$
    ② [숫자 대입] $\Phi = \frac{4\pi \times 10^{-7} \times 800 \times 600 \times 1 \times 10 \times 10^{-4}}{30 \times 10^{-2}}$
    ③ [최종 결과] $\Phi = 2 \times 10^{-3}$
  • ø = BS = μHS = μ0μs x NIS / 2πr = μ0μs x NIS/l

    4πx10^-7x800x10x10^-4,600x1 /30x10^-2

    = 2x10^-3
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 내부저항이 r[Ω]인 전지 M개를 병렬로 연결 했을 때, 전지로부터 최대전력을 공급받기 위한 부하저항[Ω]은?

(정답률: 76%)
  • 최대전력을 공급하기 위한 조건은 부하저항이 전지의 내부 합성저항과 같을 때입니다. 내부저항 $r$인 전지 $M$개를 병렬로 연결하면 전체 내부저항은 $r$을 $M$으로 나눈 값이 됩니다.
    ① [기본 공식] $R = \frac{r}{M}$
    ② [숫자 대입] $R = \frac{r}{M}$
    ③ [최종 결과] $R = \frac{r}{M}$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 서로 멀리 떨어져 있는 두 도체를 각각 V1[V], V2[V](V1≻V2)의 전위로 충전한 후 가느다란 도선으로 연결 하였을 때 그 도선에 흐르는 전하 Q[C]는? 단, , C1,C2는 두 도체의 정전용량이다.

(정답률: 62%)
  • 전위가 서로 다른 두 도체를 연결하면 전위가 같아질 때까지 전하가 이동하며, 이때 이동한 전하량 $Q$는 두 정전용량과 전위차의 관계로 나타낼 수 있습니다.
    ① [기본 공식] $Q = \frac{C_{1}C_{2}(V_{1}-V_{2})}{C_{1}+C_{2}}$
    ② [숫자 대입] (주어진 기호 $C_{1}, C_{2}, V_{1}, V_{2}$ 대입)
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 자속밀도가 10[Wb/m2]인 자계 내에 길이 4[㎝]의 도체를 자계와 직각으로 놓고 이 도체를 0.4초 동안 1[m]씩 균일하게 이동하였을 때 발생하는 기전력은 몇 [V]인가?

  1. 1
  2. 2
  3. 3
  4. 4
(정답률: 78%)
  • 자계 내에서 도체가 이동할 때 발생하는 유도기전력은 자속밀도, 도체 길이, 이동 속도의 곱으로 계산합니다.
    ① [기본 공식] $e = B l v$
    ② [숫자 대입] $e = 10 \times 0.04 \times \frac{1}{0.4}$
    ③ [최종 결과] $e = 1$
  • e(기전력) = Blvsinθ = Bl r/t sinθ

    10x0.04x 1/0.4 x sin90 = 1
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 반지름이 3[m]인 구에 공간전하밀도가 1[C/m3]가 분포되어 있을 경우 구의 중심으로부터 1[m]인 곳의 전위는 몇 [V]인가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

(정답률: 67%)
  • 공간전하밀도가 균일한 구 내부의 전위 $V$는 구의 체적을 통해 전체 전하량을 구한 뒤 전위 공식을 적용하여 산출합니다.
    ① [기본 공식] $V = \frac{Q}{4\pi\epsilon_{0}r} = \frac{\rho \cdot \frac{4}{3}\pi a^{3}}{4\pi\epsilon_{0}r}$
    ② [숫자 대입] $V = \frac{1 \cdot \frac{4}{3}\pi \cdot 3^{3}}{4\pi\epsilon_{0} \cdot 1}$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 한 변의 길이가 3[m]인 정삼각형의 회로에 2[A]의 전류가 흐를 때 정삼각형 중심에서의 자계의 크기는 몇 [AT/m]인가?

(정답률: 77%)
  • 정삼각형 중심에서의 자계 세기는 한 변의 길이와 전류의 관계식을 통해 구할 수 있습니다.
    ① [기본 공식] $H = \frac{9I}{2\pi L}$
    ② [숫자 대입] $H = \frac{9 \times 2}{2 \times \pi \times 3}$
    ③ [최종 결과] $H = \frac{3}{\pi}$
    따라서 정답은 입니다.
  • 정삼각형 중심에서 자계의 세기 9I/2πl

    = 9 x 2 / 2 x π x 3
    분자의 9 와 2는 분모의 2와 3에 의해 약분이 됨.
    = 3 / π
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 전선을 균일하게 2배의 길이로 당겨 늘였을 때 전선의 체적이 불변이라면 저항은 몇 배가 되는가?

  1. 2
  2. 4
  3. 6
  4. 8
(정답률: 77%)
  • 저항은 길이에 비례하고 단면적에 반비례합니다. 체적이 일정할 때 길이가 2배가 되면 단면적은 $1/2$배가 됩니다.
    ① [기본 공식] $R = \rho \frac{L}{S}$
    ② [숫자 대입] $R' = \rho \frac{2L}{S/2} = 4 \rho \frac{L}{S}$
    ③ [최종 결과] $4$ 배
  • 체적이 불변이면서, 길이가 2배가 되면 면적은 1/2배.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 반지름 a[m]인 구대칭 전하에 의한 구내외의 전계의 세기에 해당되는 것은? (문제 오류로 실제 시험에서는 1, 4번이 정답처리 되었습니다. 여기서는 1번을 누르면 정답 처리 됩니다.)

(정답률: 80%)
  • 구대칭 전하 분포에서 구 외부의 전계 세기는 중심으로부터의 거리 $r$의 제곱에 반비례하여 감소하는 특성을 보입니다. 따라서 거리 $a$이후부터 전계가 급격히 감소하는 그래프인 가 정답입니다.
  • 전하가 표면에만 분포할 경우에는 1번.
    전하가 내부에 균일하게 분포할 경우 4번.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 무한히 넓은 평면 자성체의 앞 a[m] 거리의 경계면에 평행하게 무한히 긴 직선 전류 I[A]가 흐를 때, 단위 길이당 작용력은 몇 [N/m]인가?

(정답률: 50%)
  • 무한 평면 자성체 근처의 직선 전류에 의한 작용력은 영상 전류의 원리를 이용하여 계산합니다.
    ① [기본 공식] $\text{Force} = \frac{\mu_{0} (\mu - \mu_{0}) I^{2}}{4\pi a (\mu + \mu_{0})}$
    ② [숫자 대입] $\text{Force} = \frac{\mu_{0} (\mu - \mu_{0}) I^{2}}{4\pi a (\mu + \mu_{0})}$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 전기 쌍극자에 관한 설명으로 틀린 것은?

  1. 전계의 세기는 거리의 세제곱에 반비례한다.
  2. 전계의 세기는 주위 매질에 따라 달라진다.
  3. 전계의 세기는 쌍극자모멘트에 비례한다.
  4. 쌍극자의 전위는 거리에 반비례한다.
(정답률: 70%)
  • 전기 쌍극자의 전계 세기는 거리의 세제곱에 반비례하고, 전위는 거리의 제곱에 반비례하는 특성을 가집니다. 따라서 쌍극자의 전위는 거리에 반비례한다는 설명은 틀린 내용입니다.
  • 쌍극자의 전위 V = M/4πεr^2 cosθ
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 그림과 같이 공기 중에서 무한평면도체의 표면으로부터 2[m]인 곳에 점전하 4[C]이 있다. 전하가 받는 힘은 몇 [N]인가?

  1. 3×109
  2. 9×109
  3. 1.2×1010
  4. 3.6×1010
(정답률: 62%)
  • F = Q^2 / 16πε0r^2

    = 4^2 / 16πε0 2^2 -> 1/4πε0

    1/4πε0 는 9x10^9 다.
  • 무한평면도체와 점전하 사이의 힘은 전기 영상법을 이용하여, 도체 내부에 반대 부호의 가상 전하가 거리 $2d$만큼 떨어져 있다고 가정하여 계산합니다.
    ① [기본 공식] $F = \frac{1}{4\pi\epsilon_0} \frac{Q^2}{(2d)^2}$
    ② [숫자 대입] $F = 9 \times 10^9 \times \frac{4^2}{(2 \times 2)^2}$
    ③ [최종 결과] $F = 9 \times 10^9\text{ N}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 판 간격이 d인 평행판 공기콘덴서 중에 두께 t이고, 비유전율이 ES 인 유전체를 삽입하였을 경우에 공기의 절연파괴를 발생하지 않고 가할 수 있는 판 간의 전위차는? 단, 유전체가 없을 때 가할 수 있는 전압을 V라 하고 공기의 절연내력은 EO라 한다.

(정답률: 64%)
  • 유전체가 삽입된 평행판 콘덴서에서 전하량 $Q$가 일정할 때, 유전체 삽입 전후의 정전용량 변화에 따른 전위차를 계산하면 다음과 같습니다.
    유전체 삽입 전 정전용량 $C = \frac{\epsilon_0 S}{d}$이고, 삽입 후 정전용량 $C' = \frac{\epsilon_0 \epsilon_s S}{\epsilon_s(d-t) + \epsilon_0 t}$ 입니다. 전하량 보존 법칙 $CV = C'V'$에 의해 전위차 $V'$를 구하면 가 도출됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전력공학

21. 150[kVA] 단상변압기 3대를 △-△ 결선으로 사용하다가 1대의 고장으로 V-V결선하여 사용하면 약 몇 [kVA] 부하까지 걸 수 있겠는가?

  1. 200
  2. 220
  3. 240
  4. 260
(정답률: 76%)
  • 단상변압기 3대를 $\Delta-\Delta$ 결선으로 사용하다가 1대가 고장 나 V-V 결선으로 운전할 때의 출력은 단상 변압기 1대 용량의 $\sqrt{3}$배가 됩니다.
    ① [기본 공식] $P_V = \sqrt{3} P_1$
    ② [숫자 대입] $P_V = \sqrt{3} \times 150$
    ③ [최종 결과] $P_V = 259.8 \approx 260\text{ kVA}$
  • Pv = √3P

    √3 x 150 = 259.8 = 260
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 송전계통의 안정도를 증진시키는 방법이 아닌 것은?

  1. 전압변동를 적게 한다.
  2. 제동저항기를 설치한다.
  3. 직렬리액턴스를 크게 한다.
  4. 중간조상기방식을 채용한다.
(정답률: 82%)
  • 송전계통의 안정도를 높이기 위해서는 전압 변동을 최소화하고, 직렬 리액턴스를 작게 유지하며, 중간 조상 방식을 채용하거나 제동 저항기를 설치하여 댐핑을 강화해야 합니다.

    오답 노트
    직렬리액턴스를 크게 한다: 리액턴스가 커지면 전력 전송 능력이 감소하여 안정도가 저하됩니다.
  • 송전계통의 안정도를 증진시키기 위해서는 직렬리액턴스를 작게 해야한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 연간 전력량이 E[kWh]이고, 연간 최대전력이 W[kW]인 연부하율은 몇 [%]인가?

(정답률: 69%)
  • 연부하율은 연간 평균전력을 연간 최대전력으로 나눈 비율입니다. 연간 평균전력은 연간 전력량을 1년의 총 시간($365 \times 24 = 8760$시간)으로 나누어 구합니다.
    ① [기본 공식] $\text{연부하율} = \frac{\text{연간 평균전력}}{\text{연간 최대전력}} \times 100$
    ② [숫자 대입] $\text{연부하율} = \frac{\frac{E}{8760}}{W} \times 100$
    ③ [최종 결과] $\text{연부하율} = \frac{E}{8760 W} \times 100$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 차단기의 정격차단시간은?

  1. 고장 발생부터 소호까지의 시간
  2. 가동접촉자 시동부터 소호까지의 시간
  3. 트립코일 여자부터 소호까지의 시간
  4. 가동접촉자 개구부터 소호까지의 시간
(정답률: 83%)
  • 차단기의 정격차단시간은 고장 검출 후 실제 차단이 완료되기까지의 시간을 의미하며, 트립코일 여자부터 아크가 완전히 소호될 때까지의 시간으로 정의합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 3상 결선 변압기의 단상 운전에 의한 소손방지 목적으로 설치하는 계전기는?

  1. 단락 계전기
  2. 결상 계전기
  3. 지락 계전기
  4. 과전압 계전기
(정답률: 57%)
  • 3상 변압기에서 한 상이 끊어지는 결상 사고가 발생하면 나머지 상에 과전류가 흘러 변압기가 소손될 수 있습니다. 이를 방지하기 위해 결상 계전기를 설치하여 감시합니다.
  • 결상 계전기 : 다상 교류 중에서 어느 한 상이 단선되었을 때 작동하는 계전기로써 단상 운전에 의한 소손 방지를 목적으로 설치되는 계전기
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 인터록(interlock)의 기능에 대한 설명으로 맞는 것은?

  1. 조작자의 의중에 따라 개폐되어야 한다.
  2. 차단기가 열려 있어야 단로기를 닫을 수 있다.
  3. 차단기가 닫혀 있어야 단로기를 닫을 수 있다.
  4. 차단기와 단로기를 별도로 닫고, 열 수 있어야 한다.
(정답률: 83%)
  • 인터록은 오조작을 방지하기 위한 안전 장치입니다. 단로기는 부하 전류를 차단하는 능력이 없으므로, 반드시 차단기가 열려 있어야(OFF) 단로기를 안전하게 조작할 수 있습니다.

    오답 노트
    차단기가 닫혀 있어야 단로기를 닫을 수 있다: 부하 전류가 흐르는 상태에서 단로기를 조작하면 아크 발생으로 매우 위험합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 그림과 같은 22[kV] 3상 3선식 전선로의 P점에 단락이 발생하였다면 3상 단락전류는 약 몇 [A]인가? 단, %리액턴스는 8[%]이며 저항분은 무시한다.

  1. 6561
  2. 8560
  3. 11364
  4. 12684
(정답률: 59%)
  • 3상 전로의 단락전류는 정격전류를 퍼센트 리액턴스로 나누어 계산합니다.
    ① [기본 공식] $I_{s} = \frac{100}{\%Z} \times \frac{P}{\sqrt{3} \times V}$
    ② [숫자 대입] $I_{s} = \frac{100}{8} \times \frac{20000}{\sqrt{3} \times 22}$
    ③ [최종 결과] $I_{s} = 6560.8$
  • 3상 단락 전류 Is = 100 / %Z x P / √3V

    100/8 x 20000 / √루트3 x 22 =6560.89 = 6561
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 전력계통에서 내부 이상전압의 크기가 가장 큰 경우는?

  1. 유도성 소전류 차단시
  2. 수차발전기의 부하 차단시
  3. 무부하 선로 충전전류 차단시
  4. 송전선로의 부하 차단기 투입시
(정답률: 80%)
  • 전력계통의 개폐서지 중 내부 이상전압이 가장 크게 발생하는 경우는 무부하 선로의 충전전류를 차단(개로)할 때이며, 이때 전압은 송전선 $Y$전압의 약 $4.5 \sim 6$배까지 상승할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 화력 발전소에서 재열기의 목적은?

  1. 급수예열
  2. 석탄건조
  3. 공기예열
  4. 증기가열
(정답률: 77%)
  • 재열기는 터빈에서 일을 하고 나온 증기를 다시 가열하여 증기의 엔탈피를 높임으로써 발전소의 전체적인 열효율을 향상시키는 장치입니다. 따라서 목적은 증기가열입니다.

    오답 노트
    급수예열: 절탄기(Economizer)의 목적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 송전선로의 각 상전압이 평형되어 있을 때 3상 1회선 송전선의 작용정전용량[㎌/km]을 옳게 나타낸 것은? 단, r은 도체의 반지름[m] D는 도체의 등가선간거리[m]이다.

(정답률: 78%)
  • 3상 1회선 송전선로에서 도체 반지름 $r$과 등가선간거리 $D$가 주어졌을 때, 작용정전용량 $C$를 구하는 공식은 다음과 같습니다.
    $$C = \frac{0.02413}{\log_{10} \frac{D}{r}}$$
  • 작용 정전용량 C = 0.02413 / log10 D/r
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 플리커 경감을 위한 전력 공급측의 방안이 아닌 것은?

  1. 공급전압을 낮춘다.
  2. 전용 변압기로 공급한다.
  3. 단독 공급 계통을 구성한다.
  4. 단락용량이 큰 계통에서 공급한다.
(정답률: 69%)
  • 플리커 현상은 부하측의 전압 변동으로 인해 전등이 깜빡거리는 현상입니다. 이를 경감하기 위해서는 전압 부족을 보완할 수 있도록 공급전압을 높여야 하므로, 공급전압을 낮춘다는 설명은 틀린 방안입니다.

    오답 노트
    전용 변압기 공급, 단독 공급 계통 구성, 단락용량이 큰 계통 공급: 모두 전압 변동을 줄여 플리커를 경감하는 올바른 전원측 방안입니다.
  • 플리커 현상을 방지하기 위해서는 전력 공급측의 공급 전압을 높여야한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 송전선로에서 송전전력, 거리, 전력손실율과 전선의 밀도가 일정하다고 할 때, 전선 단면적A[mm2]는 전압 V[V]와 어떤 관계에 있는가?

(정답률: 75%)
  • 송전전력 $P$가 일정할 때, 전선 단면적 $A$와 전압 $V$의 관계를 유도하면 전압의 제곱에 반비례하는 관계가 성립합니다.
    ① [기본 공식] $A \propto \frac{1}{V^{2}}$
    ② [숫자 대입] (상수 조건 하에 $V$의 변화에 따른 $A$의 관계식 적용)
    ③ [최종 결과]
  • 송전선로에서 전압과의 관계.
    전력 P 는 전압 제곱 V^2에 비례한다. P∝V^2
    전압 강하는 전압에 반비례 한다. 1∝V

    이 외 나머지 들은 모두 전압제곱 V^2 에 반비례한다. 1∝V^2
    (전압강하율,전력손실,전력손실률.전선 단면적,전선중량 등)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 동기조상기에 관한 설명으로 틀린 것은?

  1. 동기전동기의 V특성을 이용하는 설비이다.
  2. 동기전동기를 부족여자로 하여 컨덕턴스로 사용한다.
  3. 동기전동기를 과여자로 하여 콘덴서로 사용한다.
  4. 송전계통의 전압을 일정하게 유지하기 위한 설비이다.
(정답률: 68%)
  • 동기조상기는 동기전동기의 V특성을 이용하여 계통의 전압을 일정하게 유지하는 설비입니다.
    동기전동기를 과여자로 운전하면 콘덴서(진상)로 작용하고, 부족여자로 운전하면 리액터(지상)로 작용합니다.

    오답 노트
    동기전동기를 부족여자로 하여 컨덕턴스로 사용한다: 부족여자로 운전 시 리액터로 작용하므로 틀린 설명입니다.
  • 동기전동기를 부족여자로 하면 인덕턴스로 작용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 비등수형 원자로의 특색이 아닌 것은?

  1. 열교환기가 필요하다.
  2. 기포에 의한 자기 제어성이 있다.
  3. 방사능 때문에 증기는 완전히 기수분리를 해야 한다.
  4. 순환펌프로서는 급수펌프뿐이므로 펌프동력이 작다.
(정답률: 66%)
  • 비등수형 원자로(BWR)는 원자로 내에서 물을 직접 끓여 발생시킨 증기를 별도의 열교환기 없이 바로 터빈으로 보내는 방식입니다. 따라서 열교환기가 필요 없다는 점이 가장 큰 특징입니다.

    오답 노트
    열교환기가 필요하다: 가압수형 원자로(PWR)의 특징입니다.
  • 비등수형 원자로는 원자로 내에 증기를 발생시켜 직접 터빈에 공급하는 방식이므로 타 원자로와 달리 열교환기가 필요없다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 그림과 같은 단거리 배전선로의 송전단 전압 6600[V], 역률은 0.9이고, 수전단 전압 6100[V], 역률 0.8 일 때 회로에 흐르는 전류I[A]는? 단, ES 및Er은 송ㆍ수전단 대지전압이며, r=20[Ω], x=10[Ω]이다.

  1. 20
  2. 35
  3. 53
  4. 65
(정답률: 52%)
  • 송전단과 수전단의 전력 차이를 이용하여 선로의 전력 손실과 전류를 구할 수 있습니다.
    송전단 전력 $P_s$와 수전단 전력 $P_r$의 차이는 선로 저항 $r$에 의한 전력 손실 $I^2 r$과 같습니다.
    ① [기본 공식]
    $$I = \frac{V_s \cos \theta_s - V_r \cos \theta_r}{r}$$
    ② [숫자 대입]
    $$I = \frac{6600 \times 0.9 - 6100 \times 0.8}{20}$$
    ③ [최종 결과]
    $$I = 53$$
    따라서 회로에 흐르는 전류는 $53\text{A}$ 입니다.
  • 6600x0.9-6100x0.8 / 20 =53
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 피뢰기의 제한전압이란?

  1. 충격파의 방전개시전압
  2. 상용주파수의 방전개시전압
  3. 전류가 흐르고 있을 때의 단자전압
  4. 피뢰기 동작 중 단자전압의 파고값
(정답률: 64%)
  • 피뢰기의 제한전압이란 피뢰기가 동작하여 방전되고 있을 때, 피뢰기 단자 사이에 나타나는 전압의 최대치(파고값)를 의미합니다. 이는 보호 대상 기기에 가해지는 전압을 제한하는 기준이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 단락용량 5000[MVA]인 모선의 전압이 154[kV]라면 등가 모선임피던스는 약 몇 [Ω]인가?

  1. 2.54
  2. 4.74
  3. 6.34
  4. 8.24
(정답률: 63%)
  • 단락용량과 모선 전압이 주어졌을 때, 등가 임피던스는 전압의 제곱을 단락용량으로 나누어 구할 수 있습니다.
    ① [기본 공식] $Z = \frac{V^{2}}{P_{s}}$
    ② [숫자 대입] $Z = \frac{(154 \times 10^{3})^{2}}{5000 \times 10^{6}}$
    ③ [최종 결과] $Z = 4.74$
  • 5000x10^6 / √3x154x10^3 = 18745

    154000/ √3 / 18745 = 4.74
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 피뢰기가 그 역할을 잘 하기 위하여 구비되어야 할 조건으로 틀린 것은?

  1. 속류를 차단할 것
  2. 내구력이 높을 것
  3. 충격방전 개시전압이 낮을 것
  4. 제한전압은 피뢰기의 정격전압과 같게 할 것
(정답률: 65%)
  • 피뢰기는 이상전압을 대지로 방전시킨 후 신속하게 차단해야 하며, 이때 기기에 가해지는 전압인 제한전압은 낮을수록 보호 성능이 우수합니다.

    오답 노트
    속류 차단: 필수 조건
    내구력: 높아야 함
    충격방전 개시전압: 낮아야 함
  • 피뢰기 제한 전압은 낮을수록 좋다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 저압배전선로에 대한 설명으로 틀린 것은?

  1. 저압 뱅킹 방식은 전압변동을 경감할 수 있다.
  2. 밸런서(balancer)는 단상 2선식에 필요하다.
  3. 배전선로의 부하율이 F일 때 손실계수는 F와 F2의 중간 값이다.
  4. 수용률이란 최대수용전력을 설비용량으로 나눈 값을 퍼센트로 나타낸 것이다.
(정답률: 81%)
  • 밸런서는 단상 3선식 배전선로에서 중성선 단선 시 발생하는 전압 불평형을 방지하기 위해 선로 말단에 설치하는 장치입니다.

    오답 노트
    저압 뱅킹 방식: 전압 변동 경감 가능
    손실계수: 부하율 $F$와 $F^{2}$의 중간 값
    수용률: 최대수용전력을 설비용량으로 나눈 값
  • 단상 3선식에서 저압 밸런사가 필요하다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

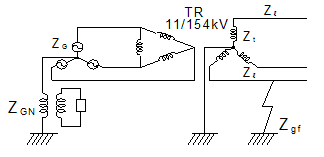

40. 그림과 같은 전력계통의 154[kV] 송전선로에서 고장 지락 임피던스 를 통해서 1선 지락고장이 발생되었을 때 고장점에서 본 영상 %임피던스는? 단, 그림에 표시한 임피던스는 모두 동일용량, 100[MVA] 기준으로 환산한 %임피던스임

(정답률: 72%)
  • 1선 지락고장 시 고장점에서 본 영상 임피던스는 선로 임피던스, 변압기 임피던스, 그리고 지락 임피던스의 3배를 합산하여 계산합니다. 이는 영상 전류가 대지로 빠져나가는 경로의 특성 때문입니다.
    ① [기본 공식] $Z_{0} = Z_{l} + Z_{t} + 3Z_{gf}$
    ② [숫자 대입] $Z_{0} = Z_{l} + Z_{t} + 3Z_{gf}$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전기기기

41. 정전압 계통에 접속된 동기발전기의 여자를 약하게 하면?

  1. 출력이 감소한다.
  2. 전압이 강하한다.
  3. 앞선 무효전류가 증가한다.
  4. 뒤진 무효전류가 증가한다.
(정답률: 57%)
  • 정전압 계통에 접속된 동기발전기에서 여자를 약하게 하면(부족여자), 계통으로부터 진상 무효전력을 흡수하게 되어 앞선 무효전류가 증가합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다이오드를 사용하는 정류회로에서 과대한 부하전류로 인하여 다이오드가 소손될 우려가 있을 때 가장 적절한 조치는 어느 것인가?

  1. 다이오드를 병렬로 추가한다.
  2. 다이오드를 직렬로 추가한다.
  3. 다이오드 양단에 적당한 값의 저항을 추가한다.
  4. 다이오드 양단에 적당한 값의 콘덴서를 추가한다.
(정답률: 78%)
  • 회로에서 전류를 분산시키기 위해서는 소자를 병렬로 연결해야 합니다. 따라서 과대한 부하전류로 인한 소손을 막기 위해서는 다이오드를 병렬로 추가하여 전류를 나누어 흐르게 해야 합니다.

    오답 노트
    다이오드를 직렬로 추가한다: 과전압 방지 대책
  • 과전류로 인한 조치 : 다이오드 병렬 연결
    과전압의로 인한 조치 : 다이오드 직렬 연결
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 직류 발전기의 외부 특성곡선에서 나타내는 관계로 옳은 것은?

  1. 계자전류와 단자전압
  2. 계자전류와 부하전류
  3. 부하전류와 단자전압
  4. 부하전류와 유기기전력
(정답률: 69%)
  • 직류 발전기의 특성곡선은 관찰하려는 변수에 따라 구분되며, 외부 특성곡선은 부하전류와 단자전압의 관계를 나타냅니다.

    오답 노트
    계자전류와 단자전압: 부하 특성곡선
    계자전류와 부하전류: 해당 없음
    부하전류와 유기기전력: 내부 특성곡선
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 직류기의 전기자 반작용에 의한 영향이 아닌 것은?

  1. 자속이 감소하므로 유기기전력이 감소한다.
  2. 발전기의 경우 회전방향으로 기하학적 중성축이 형성된다.
  3. 전동기의 경우 회전방향과 반대방향으로 기하학적 중성축이 형성된다.
  4. 브러시에 의해 단락된 코일에는 기전력이 발생하므로 브러시 사이의 유기기전력이 증가한다.
(정답률: 69%)
  • 전기자 반작용은 주자속을 감소시키는 감자작용과 자속의 분포를 왜곡시키는 편자작용을 일으킵니다. 브러시 사이의 유기기전력은 자속 감소로 인해 오히려 감소하게 됩니다.

    오답 노트
    자속이 감소하므로 유기기전력이 감소한다: 감자작용에 의한 옳은 설명
    발전기의 경우 회전방향으로 기하학적 중성축이 형성된다: 편자작용에 의한 옳은 설명
    전동기의 경우 회전방향과 반대방향으로 기하학적 중성축이 형성된다: 편자작용에 의한 옳은 설명
  • 직류기의 전기자 반작용의 영향

    전기적 중성축 이동 ( 발전기는 회전방향 , 전동기는 회전 반대 방향)
    주 자속 감소
    정류자 편간의 불꽃 섬락 발생
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 어떤 정류기의 부하 전압이 2000[V]이고 맥동률이 3[%]이면 교류분의 진폭[V]은?

  1. 20
  2. 30
  3. 50
  4. 60
(정답률: 81%)
  • 맥동률은 직류분 대비 교류분의 비율을 나타내며, 이를 통해 교류분의 진폭을 구할 수 있습니다.
    ① [기본 공식] $V_{ac} = \frac{r \times V_{dc}}{100}$
    ② [숫자 대입] $V_{ac} = \frac{3 \times 2000}{100}$
    ③ [최종 결과] $V_{ac} = 60$
  • 교류의 진폭 = 부하전압 x 맥동률

    2000x0.03 = 60
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 3상 3300[V], 100[kVA]의 동기발전기의 정격전류는 약 몇 [A]인가?

  1. 17.5
  2. 25
  3. 30.3
  4. 33.3
(정답률: 66%)
  • 3상 전력 공식에서 정격전류를 구하기 위해 전력을 $\sqrt{3}$과 정격전압의 곱으로 나눕니다.
    ① [기본 공식] $I = \frac{P}{\sqrt{3} V}$
    ② [숫자 대입] $I = \frac{100 \times 10^3}{\sqrt{3} \times 3300}$
    ③ [최종 결과] $I = 17.5$
  • P = √3VI
    I = P / √3V
    100x10^3 / √3 x 3300 = 17.49 = 17.5
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 4극 3상 유도전동기가 있다. 전원전압 200[V]로 전부하를 걸었을 때 전류는 21.5[A]이다. 이 전동기의 출력은 약 몇 [W]인가? 단, 전부하 역률 86[%], 효율 85[%]이다.

  1. 5029
  2. 5444
  3. 5820
  4. 6103
(정답률: 69%)
  • 3상 유도전동기의 출력은 입력 전력에 역률과 효율을 곱하여 계산합니다.
    ① [기본 공식] $P_o = \sqrt{3} V I \cos\theta \eta$
    ② [숫자 대입] $P_o = \sqrt{3} \times 200 \times 21.5 \times 0.86 \times 0.85$
    ③ [최종 결과] $P_o = 5444$
  • √3 x 200 x 21.5 x 0.85 x 0.86 = 5444
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 변압비 3000/100[V]인 단상변압기 2대의 고압측을 그림과 같이 직렬로 3300[V] 전원에 연결하고, 저압측에 각각 5[Ω], 7[Ω]의 저항을 접속하였을 때, 고압측의 단자전압 E1은 약 몇 [V]인가?

  1. 471
  2. 660
  3. 1375
  4. 1925
(정답률: 64%)
  • 변압기의 1차측과 2차측은 임피던스 비에 따라 전압이 분배되므로, 저압측에 연결된 저항의 비율로 고압측 전압을 구할 수 있습니다.
    ① [기본 공식] $E_1 = \frac{R_1}{R_1 + R_2} \times V$
    ② [숫자 대입] $E_1 = \frac{5}{5 + 7} \times 3300$
    ③ [최종 결과] $E_1 = 1375$
  • 5 / 5+7 x 3300 = 1375
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 교류기에서 유기기전력의 특정 고조파분을 제거하고 또 권선을 절약하기 위하여 자주 사용되는 권선법은?

  1. 전절권
  2. 분포권
  3. 집중권
  4. 단절권
(정답률: 63%)
  • 단절권은 권선을 일부 절단하여 감는 방식으로, 동량을 절약하고 자기 인덕턴스를 감소시키며 특정 고조파를 제거하여 전압 파형을 개선하는 특징이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 12극의 3상 동기발전기가 있다. 기계각 15°에 대응하는 전기각은?

  1. 30
  2. 45
  3. 60
  4. 90
(정답률: 60%)
  • 전기각은 기계각에 극수와 2의 비율을 곱하여 산출합니다.
    ① [기본 공식]
    $$\theta_{e} = \theta_{m} \times \frac{P}{2}$$
    ② [숫자 대입]
    $$\theta_{e} = 15 \times \frac{12}{2}$$
    ③ [최종 결과]
    $$\theta_{e} = 90$$
  • 전기각 = 기계각 x P/2
    15 x 12 / 2 = 90
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 4극, 60[Hz]의 유도전동기가 슬립 5[%]로 전부하 운전 하고 있을 때 2차 권선의 손실이 94.25[W]라고 하면 토크는 약 몇 [Nㆍm]인가?

  1. 1.02
  2. 2.04
  3. 10.0
  4. 20.0
(정답률: 56%)
  • 유도전동기의 2차 동손과 슬립의 관계를 통해 2차 입력(출력)을 구하고, 이를 동기속도로 나누어 토크를 계산합니다.
    ① [기본 공식]
    $$P_{2} = \frac{P_{c2}}{s}$$
    $$T = \frac{9.55 \times P_{2}}{N_{s}}$$
    ② [숫자 대입]
    $$P_{2} = \frac{94.25}{0.05} = 1885$$
    $$T = \frac{9.55 \times 1885}{1800}$$
    ③ [최종 결과]
    $$T = 10.0$$
  • Ns = 120f / P -> 120x60 / 4 = 1800,

    P2 = Pc / s -> 94.25 / 0.05 = 1885

    T = 9.55 x P2 / Ns -> 9.55 x 1885 / 1800 = 10
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 단상 변압기에 정현파 유기기전력을 유기하기 위한 여자전류의 파형은?

  1. 정현파
  2. 삼각파
  3. 왜형파
  4. 구형파
(정답률: 61%)
  • 변압기 철심의 자기 포화 현상으로 인해 자속 밀도가 비선형적으로 변하므로, 정현파 유기기전력을 만들기 위한 여자전류는 3고조파가 포함된 왜형파 형태가 됩니다.
  • 변압기에 정현파를 유기하기 위한 여자전류의 파형은 왜형파이다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 회전형전동기와 선형전동기(Linear Motor)를 비교한 설명 중 틀린 것은?

  1. 선형의 경우 회전형에 비해 공극의 크기가 작다.
  2. 선형의 경우 직접적으로 직선운동을 얻을 수 있다.
  3. 선형의 경우 회전형에 비해 부하관성의 영향이 크다.
  4. 선형의 경우 전원의 상 순서를 바꾸어 이동방향을 변경한다.
(정답률: 58%)
  • 선형전동기는 회전형 전동기와 달리 구조적 특성상 공극의 크기가 더 크고 부하관성의 영향도 크게 받습니다.

    오답 노트
    직접적으로 직선운동을 얻을 수 있음: 선형전동기의 기본 특징
    부하관성의 영향이 큼: 선형전동기의 특징
    전원의 상 순서를 바꾸어 이동방향 변경: 가능함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 변압기의 전일 효율이 최대가 되는 조건은?

  1. 하루 중의 무부하손의 합 = 하루중의 부하손의 합
  2. 하루 중의 무부하손의 합 < 하루 중의 부하손의 합
  3. 하루 중의 무부하손의 합 > 하루 중의 부하손의 합
  4. 하루 중의 무부하손의 합 = 2×하루 중의 부하손의 합
(정답률: 76%)
  • 변압기의 효율이 최대가 되기 위해서는 고정손인 무부하손(철손)과 부하에 따라 변하는 부하손(동손)이 서로 같아야 합니다.
    따라서 하루 중의 무부하손의 합 = 하루 중의 부하손의 합일 때 최대 효율이 됩니다.
  • 변압기의 효율이 최대가 되려면 철손 Pi 와 동손 Pc 가 같아야한다.
    Pi = Pc.
    전일 효율에 관한 문제인데, 철손은 시간이 지나도 그 값이 일정하다.
    그러니 24Pi. 동손은 시간에 비해 값이 변하니 nPc
    = 24Pi = nPc
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 유도전동기를 정격상태로 사용 중, 전압이 10[%] 상승하면 다음과 같은 특성의 변화가 있다. 틀린 것은? 단, 부하는 일정 토크라고 가정한다. (문제 오류로 실제 시험에서는 2, 3번이 정답처리 되었습니다. 여기서는 2번을 누르면 정답 처리 됩니다.)

  1. 슬립이 작아진다.
  2. 효율이 떨어진다.
  3. 속도가 감소한다.
  4. 히스테리시스손과 와류손이 증가한다.
(정답률: 77%)
  • 부하 토크가 일정할 때 전압이 상승하면 슬립 $s$는 전압의 제곱에 반비례하여 감소하며, 이에 따라 속도는 증가하고 효율 또한 증가하게 됩니다. 따라서 효율이 떨어진다는 설명은 틀린 내용입니다.

    오답 노트
    슬립: 전압 상승 시 감소함
    속도: 슬립 감소로 인해 증가함
    철손: 전압 상승 시 히스테리시스손과 와류손 모두 증가함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 대칭 3상 권선에 평형 3상 교류가 흐르는 경우 회전자계의 설명으로 틀린 것은?

  1. 발생 회전 자계 방향 변경 가능
  2. 발전 회전 자계는 전류와 같은 주기
  3. 발생 회전 자계 속도는 동기 속도보다 늦음
  4. 발생 회전 자계 세기는 각 코일 최대 자계의 1.5배
(정답률: 55%)
  • 대칭 3상 권선에 평형 3상 교류가 흐를 때 발생하는 회전자계의 속도는 전원 주파수와 극수에 의해 결정되는 동기 속도와 정확히 일치합니다. 따라서 동기 속도보다 늦다는 설명은 틀린 내용입니다.
  • 회전자계는 동기 속도로 회전한다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 직류기 권선법에 대한 설명 중 틀린 것은?

  1. 단중 파권은 균압환이 필요하다.
  2. 단중 중권의 병렬회로 수는 극수와 같다.
  3. 저전류ㆍ고전압 출력은 파권이 유리하다.
  4. 단중 파권의 유기전압은 단중 중권의 이다.
(정답률: 58%)
  • 파권은 고전압 저전류 출력에 유리하며, 구조적으로 전위차가 발생하지 않아 균압환이 필요하지 않습니다.

    오답 노트
    단중 중권의 병렬회로 수: 극수와 동일함
    저전류·고전압 출력: 파권이 유리함
    단중 파권의 유기전압: 단중 중권의
  • 중권에서 4극이상이면 균압 접속
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 스테핑 모터의 일반적인 특징으로 틀린 것은?

  1. 기동ㆍ정지 특성은 나쁘다.
  2. 회전각은 입력펄스 수에 비례한다.
  3. 회전속도는 입력펄스 주파수에 비례한다.
  4. 고속 응답이 좋고, 고출력의 운전이 가능하다.
(정답률: 66%)
  • 스테핑 모터는 펄스 신호에 의해 정밀한 각도 제어가 가능하며, 기동과 정지 특성이 매우 우수하고 응답 속도가 빠른 것이 특징입니다. 따라서 기동·정지 특성이 나쁘다는 설명은 틀린 내용입니다.
  • 스테핑 모터는 기동 정지 특성이 좋다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 철손 1.6[kW] 전부하동손 2.4[kW]인 변압기에는 약 몇 [%] 부하에서 효율이 최대로 되는가?

  1. 82
  2. 95
  3. 97
  4. 100
(정답률: 62%)
  • 변압기의 효율이 최대가 되는 조건은 철손과 동손이 같을 때이며, 이때의 부하율은 철손과 전부하동손의 비율에 루트를 씌워 계산합니다.
    ① [기본 공식] $m = \sqrt{\frac{P_{i}}{P_{c}}}$
    ② [숫자 대입] $m = \sqrt{\frac{1.6}{2.4}}$
    ③ [최종 결과] $m = 0.816 \approx 82\%$
  • ηmax = √Pi/Pc

    √1.6/2.4 x100 = 81.6 = 82
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 동기 발전기의 제동권선의 주요 작용은?

  1. 제동작용
  2. 난조방지작용
  3. 시동권선작용
  4. 자려작용(自勵作用)
(정답률: 75%)
  • 동기 발전기의 제동권선은 회전자의 속도가 변할 때 전자기적 제동력을 발생시켜 회전 속도의 변동(난조)을 억제하는 난조방지작용을 수행하며, 기동 토크를 발생시키는 역할도 합니다.
  • 제동권선 : 난조 방지
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 회로이론 및 제어공학

61. 제어오차가 검출될 때 오차가 변화하는 속도에 비례하여 조작량을 조절하는 동작으로 오차가 커지는 것을 사전에 방지하는 제어 동작은?

  1. 미분동작제어
  2. 비례동작제어
  3. 적분동작제어
  4. 온-오프(ON-OFF)제어
(정답률: 56%)
  • 미분동작제어는 오차의 변화 속도(미분값)에 비례하여 조작량을 조절함으로써, 오차가 커지는 것을 미리 예측하여 방지하고 진동을 억제하여 속응성을 개선하는 제어 방식입니다.

    오답 노트
    비례동작제어: 현재 오차 크기에 비례하여 제어
    적분동작제어: 누적된 오차를 제거하여 정상상태 오차 개선
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 다음과 같은 상태방정식으로 표현되는 제어계에 대한 설명으로 틀린 것은?

  1. 2차 제어계이다.
  2. x는 (2×1)의 벡터이다.
  3. 특성방정식은 이다.
  4. 제어계는 부족제동(under damped)된 상태에 있다.
(정답률: 67%)
  • 상태방정식의 시스템 행렬 $A$를 통해 특성방정식을 구하면 $s^2 + 3s + 2 = 0$이 됩니다. 이를 표준 2차계 방정식인 $s^2 + 2\zeta\omega_n s + \omega_n^2 = 0$과 비교하여 제동 상태를 분석합니다.
    ① [기본 공식] $\omega_n^2 = 2, \quad 2\zeta\omega_n = 3$
    ② [숫자 대입] $\omega_n = \sqrt{2} \approx 1.414, \quad \zeta = \frac{3}{2\sqrt{2}} \approx 1.06$
    ③ [최종 결과] $\zeta > 1$
    감쇠비 $\zeta$가 1보다 크므로 이 제어계는 부족제동이 아니라 과제동(over damped) 상태입니다.
  • SI - A

    S 0 0 1
    0 S - -2 -3 = s -1
    2 s+3
    특성 방정식 F(s) = s(s+3)-(-1)(2) = s^2 + 3s + 2 . 인수분해시
    (s+1)(s+2)=0 . 특성근 s 는 -1, -2 다. 두개 다 음의 실근을 가지므로 이 제어계는 과제동이다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 벡터 궤적이 다음과 같이 표시되는 요소는?

  1. 비례요소
  2. 1차 지연요소
  3. 2차 지연요소
  4. 부동작 시간요소
(정답률: 58%)
  • 전달함수가 $G(s) = K e^{-Ls}$ 형태인 부동작 시간요소는 주파수 응답 시 벡터 궤적이 원점을 중심으로 하는 원형을 그리며, 이는 위상만 변화하고 크기는 일정하게 유지되는 특성을 가집니다.
  • 부동작 시간요소의 벡터 궤적은 원을 그린다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 그림과 같은 이산치계의 z변환 전달함수 를 구하면? 단,임

(정답률: 49%)
  • 주어진 시스템은 두 개의 1차 지연 요소가 직렬로 연결된 구조입니다. 각 요소의 전달함수를 Z-변환 공식 $\mathcal{Z}\{\frac{1}{s+a}\} = \frac{z}{z-e^{-aT}}$에 대입하여 곱해주면 최종 전달함수를 구할 수 있습니다.
    ① [기본 공식] $G(z) = \frac{z}{z-e^{-a_1 T}} \times \frac{k z}{z-e^{-a_2 T}}$
    ② [숫자 대입] $G(z) = \frac{z}{z-e^{-1 T}} \times \frac{2 z}{z-e^{-2 T}}$
    ③ [최종 결과] $G(z) = \frac{2z^2}{(z-e^{-T})(z-e^{-2T})}$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음의 논리 회로를 간단히 하면?

(정답률: 70%)
  • 제시된 회로는 NOR 게이트가 연속으로 연결된 구조입니다. 논리식을 단계별로 정리하면 다음과 같습니다.
    첫 번째 NOR 게이트의 출력은 $\overline{A+B}$이며, 이를 두 번째 NOR 게이트의 입력으로 넣고 $B$와 함께 다시 NOR 연산을 수행합니다.
    $$X = \overline{\overline{A+B} + B}$$
    드모르간의 법칙을 적용하면 $\overline{\overline{A+B}} \cdot \overline{B}$가 되며, 이중 부정은 긍정이므로 $(A+B) \cdot \overline{B}$가 됩니다.
    분배법칙을 적용하면 $A \cdot \overline{B} + B \cdot \overline{B}$가 되는데, $B \cdot \overline{B} = 0$이므로 최종적으로 $A \cdot \overline{B}$ 만 남습니다.
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 그림과 같은 신호흐름 선도에서 의 값은?

(정답률: 76%)
  • 신호흐름 선도에서 전달함수는 $\frac{\text{전방경로 이득의 합}}{1 - \text{루프 이득의 합}}$ 공식을 사용하여 구합니다.
    전방경로는 $1 \times a \times b \times 1 = ab$이며, 루프는 $4 \times b$와 $5 \times a \times b$ 두 가지가 존재합니다.
    $$\frac{C(s)}{R(s)} = \frac{ab}{1 - (4b + 5ab)}$$
    $$\frac{C(s)}{R(s)} = \frac{ab}{1 - 4b - 5ab}$$
    따라서 정답은 입니다.
  • ab / 1-(4b+5ab) -> ab / 1-4b-5ab
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 단위계단 입력에 대한 응답특성이 로 나타나는 제어계는?

  1. 비례제어계
  2. 적분제어계
  3. 1차지연제어계
  4. 2차지연제어계
(정답률: 60%)
  • 단위계단 입력에 대한 응답이 $c(t) = 1 - e^{-\frac{1}{T}t}$ 형태로 나타나는 것은 전형적인 1차지연제어계의 특성입니다. 이는 시스템의 출력이 목표값에 지수함수적으로 수렴하는 형태를 보입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 에서 근궤적의 수는?

  1. 1
  2. 2
  3. 3
  4. 4
(정답률: 70%)
  • 근궤적의 수는 전달함수의 개루프 이득 식에서 극점(Pole)의 수와 영점(Zero)의 수 중 더 큰 값과 같습니다.
    제시된 식 $G(s)H(s) = \frac{K(s+1)}{s^2(s+2)(s+3)}$에서 영점은 $s=-1$로 1개이며, 극점은 $s=0, 0, -2, -3$으로 총 4개입니다. 따라서 근궤적의 수는 4개가 됩니다.
  • 근궤적의 수는 영점과 극점 중 갯수가 많은 것.
    영점 (분자) : -1 1개
    극점 (분모) : 0,0,-2,-3 4개
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 주파수 응답에 의한 위치제어계의 설계에서 계통의 안정도 척도와 관계가 적은 것은?

  1. 공진치
  2. 위상여유
  3. 이득여유
  4. 고유주파수
(정답률: 54%)
  • 주파수 응답을 이용한 제어계 설계에서 계통의 안정도를 판단하는 척도로는 공진치, 위상여유, 이득여유가 사용됩니다. 고유주파수는 시스템의 고유한 특성일 뿐 안정도 척도와는 직접적인 관계가 적습니다.
  • 주파수 응답에서 안정도의 척도

    공진치, 위상 여유 , 이득 여유
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 나이퀴스트(Nyquist) 선도에서의 임계점 (-1, j0)에 대응하는 보드선도에서의 이득과 위상은?

  1. 1 dB, 0°
  2. 0 dB, -90°
  3. 0 dB, 90°
  4. 0 dB, -180°
(정답률: 67%)
  • 나이퀴스트 선도의 임계점 $(-1, j0)$은 복소평면에서 크기가 $1$이고 위상이 $-180^{\circ}$인 지점입니다. 이를 보드선도의 이득(dB)과 위상으로 변환하면 다음과 같습니다.
    이득: $20\log_{10}(1) = 0\text{ dB}$
    위상: $-180^{\circ}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 평형 3상 △결선 회로에서 선간전(Ei) 과 상전압(Ep) 의 관계로 옳은 것은?

(정답률: 66%)
  • 평형 3상 $\Delta$결선에서는 선로가 상 전압을 그대로 전달하므로 선간전압 $E_l$과 상전압 $E_p$가 동일합니다.

    오답 노트
    Y결선: 선간전압은 상전압의 $\sqrt{3}$배가 됩니다.
  • △(델타)결선 에서는 선간전압과 상전압은 같고,
    선전류는 상전류의 √3배이다.

    Y결선에서 선전류와 상전류는 같고,
    선간전압은 상전압의 √3배이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 정격전압에서 1[kW]의 전력을 소비하는 저항에 정격의 80[%] 전압을 가할 때의 전력[W]은?

  1. 320
  2. 540
  3. 640
  4. 860
(정답률: 73%)
  • 전력 $P$는 전압 $V$의 제곱에 비례합니다. 전압이 정격의 $80\%$($0.8$배)가 되면 전력은 $0.8^2$배가 됩니다.
    ① [기본 공식] $P_{new} = P_{old} \times (0.8)^2$
    ② [숫자 대입] $P_{new} = 1000 \times 0.64$
    ③ [최종 결과] $P_{new} = 640\text{ W}$
  • 전력은 전압제곱에 비례하므로, P∝V^2
    800x0.8^2 = 640W
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 그림에서 t =0에서 스위치 S를 닫았다. 콘덴서에 충전된 초기전압 Vc(0)가 1[V] 이었다면 전류 i(t)를 변환한 값 I(s)는?

(정답률: 37%)
  • 콘덴서의 초기 전압 $V_c(0) = 1\text{V}$가 존재하므로, 회로의 전체 전압원 $3\text{V}$에서 초기 전압을 뺀 $2\text{V}$를 유효 전압으로 하여 전류 $i(t)$를 구한 뒤 라플라스 변환을 수행합니다.
    ① [기본 공식] $i(t) = \frac{V}{R} e^{-\frac{1}{RC}t}$
    ② [숫자 대입] $i(t) = \frac{3-1}{2} e^{-\frac{1}{2 \times \frac{1}{4}}t} = 1 \cdot e^{-2t}$
    ③ [최종 결과] $I(s) = \mathcal{L}\{e^{-2t}\} = \frac{1}{s+2}$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 그림과 같은 회로에서 ix 는 몇 [A] 인가?

  1. 3.2
  2. 2.6
  3. 2.0
  4. 1.4
(정답률: 33%)
  • 절점 해석법을 사용하여 전압 $V$를 기준으로 KCL(키르히호프 전류 법칙)을 적용합니다. $i_x$는 $10\text{V}$ 전원과 $V$ 사이의 $2\Omega$ 저항에 흐르는 전류입니다.
    ① [기본 공식] $i_x = \frac{10 - V}{2}$
    ② [숫자 대입] $i_x = \frac{10 - 7.2}{2}$
    ③ [최종 결과] $i_x = 1.4\text{ A}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 그림과 같이 전압 V와 저항 R로 구성되는 회로 단자 A-B간에 적당한 저항 RL을 접속하여 RL에서 소비되는 전력을 최대로 하게 했다. 이 때 RL에서 소비되는 전력 P는?

(정답률: 64%)
  • 최대전력 전송 조건에 따라 부하 저항 $R_L$이 내부 저항 $R$과 같을 때 최대 전력이 소비됩니다. 이때 회로에 흐르는 전류는 $I = \frac{V}{R + R} = \frac{V}{2R}$이며, 부하 저항에서 소비되는 전력 $P$는 다음과 같습니다.
    ① [기본 공식] $P = I^2 R_L = (\frac{V}{2R})^2 R$
    ② [숫자 대입] $P = \frac{V^2}{4R^2} \times R$
    ③ [최종 결과] $P = \frac{V^2}{4R}$
  • 최대 전력 P = V^2 / 4R
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 다음의 T형 4단자망 회로에서 ABCD 파라미터 사이의 성질 중 성립되는 대칭조건은?

  1. A = D
  2. A = C
  3. B = C
  4. B =A
(정답률: 74%)
  • 제시된 T형 회로와 같이 입력단과 출력단의 구성이 좌우 대칭인 4단자망의 경우, ABCD 파라미터에서 $A$와 $D$의 값이 같다는 대칭 조건이 성립합니다.
    핵심 원리: 회로가 좌우 대칭일 때 $A = D$가 성립함
  • 대칭 4단자망일 경우 A=D
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 분포정수 회로에서 선로의 특성임피던스를 Z0, 전파정수를 r 할 때 무한장 선로에 있어서 송전단에서 본 직렬임피던스는?

(정답률: 60%)
  • 분포정수 회로에서 직렬 임피던스 $Z$는 전파정수 $\gamma$와 특성임피던스 $Z_0$의 곱으로 표현됩니다.
    ① [기본 공식] $Z = \gamma Z_0$
    ② [숫자 대입] (기호 그대로 대입)
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 그림의 RLC 직병렬회로를 등가 병렬회로로 바꿀 경우, 저항과 리액턴스는 각각 몇 [Ω]인가?

  1. 46.23, j87.67
  2. 46.23, j107.15
  3. 31.25, j87.67
  4. 31.25, j107.15
(정답률: 36%)
  • 주어진 직병렬회로의 전체 임피던스 $Z_s$를 먼저 구한 뒤, 이를 동일한 임피던스를 갖는 등가 병렬회로의 저항 $R$과 리액턴스 $X$로 변환하는 문제입니다.
    ① [기본 공식] $Z_s = -j30 + \frac{80 \times j60}{80 + j60}$
    ② [숫자 대입] $Z_s = 28.8 + j8.4$
    ③ [최종 결과] $R = 31.25\Omega, X = 107.15\Omega$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 일 때 f(t)의 정상값은?

  1. 5
  2. 3
  3. 1
  4. 0
(정답률: 67%)
  • 함수 $f(t)$의 정상값은 시간이 무한대로 흘렀을 때의 최종값($t \to \infty$)을 의미하며, 이는 라플라스 변환의 최종값 정리를 이용하여 구할 수 있습니다.
    ① [기본 공식] $\lim_{t \to \infty} f(t) = \lim_{s \to 0} sF(s)$
    ② [숫자 대입] $\lim_{s \to 0} s \times \frac{5s + 3}{s(s + 1)}$
    ③ [최종 결과] $3$
  • 정상값 lims s->0

    5s+3 / s(s+1) 에서 s 들이 모두 0이니,
    3/1 = 3
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 선간전압이 200[V], 선전류가 10√3[A], 부하역률이 80[%]인 평형 3상 회로의 무효전력[Var]은?

  1. 3600
  2. 3000
  3. 2400
  4. 1800
(정답률: 64%)
  • 3상 회로에서 무효전력은 피상전력과 역률(또는 무효율)을 이용하여 구할 수 있습니다. 부하역률이 $80\%$이므로 무효율 $\sin\theta$는 $\sqrt{1-0.8^2} = 0.6$이 됩니다.
    ① [기본 공식] $Q = \sqrt{3} V I \sin\theta$
    ② [숫자 대입] $Q = \sqrt{3} \times 200 \times 10\sqrt{3} \times 0.6$
    ③ [최종 결과] $Q = 3600$
  • 역률 cosθ = 0.8 .
    sinθ = √1- cos^2θ = √1-0.8^2 = 0.6

    무표전력 Pr = √3 Vl Il sinθ =
    √3 x 200 x 10√3 x 0.6 = 3600
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 전기설비기술기준 및 판단기준

81. 동일 지지물에 고압 가공전선과 저압 가공전선을 병가할 경우 일반적으로 양 전선간의 이격거리는 몇 [㎝]이상인가?

  1. 50
  2. 60
  3. 70
  4. 80
(정답률: 48%)
  • 동일 지지물에 고압 가공전선과 저압 가공전선을 병가할 경우, 일반적인 전선 간의 이격거리는 $50\text{cm}$이상으로 규정하고 있습니다.
  • 저압 가공전선과 고압 가공전선 사이의 이격거리 0.5m 이상 일 것
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 전압의 종별에서 교류 600[V]는 무엇으로 분류하는가?(관련 규정 개정전 문제로 여기서는 기존 정답인 1번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 저압
  2. 고압
  3. 특고압
  4. 초고압
(정답률: 78%)
  • 전압의 종별 분류 기준(개정 전 규정)에 따라 교류 $600\text{V}$이하는 저압으로 분류됩니다.

    오답 노트
    고압: 교류 $600\text{V}$ 초과 $7000\text{V}$이하
    특고압: 교류 $7000\text{V}$ 초과
  • 전압의 구분

    구분 교류 직류
    저압 1kV이하 1.5kV 이하
    고압 저압 초과 7kV 이하
    특고압 7kV 초과
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 전로에 시설하는 고압용 기계기구의 철대 및 금속제 외함에는 제 몇 종 접지공사를 하여야 하는가?(관련 규정 개정전 문제로 여기서는 기존 정답인 1번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 제1종 접지공사
  2. 제2종 접지공사
  3. 제3종 접지공사
  4. 특별 제3종 접지공사
(정답률: 73%)
  • 기계기구의 철대 및 금속제 외함 접지 기준은 전압의 크기에 따라 결정됩니다.
    고압용 또는 특고압용 기계기구의 외함에는 제1종 접지공사를 적용해야 합니다.

    오답 노트
    제3종 접지공사: $400\text{V}$ 미만 저압용
    특별 제3종 접지공사: $400\text{V}$이상 저압용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 저압 옥상전선로의 시설에 대한 설명으로 틀린 것은?

  1. 전선은 절연전선을 사용한다.
  2. 전선은 지름 2.6㎜ 이상의 경동선을 사용한다.
  3. 전선과 옥상전선로를 시설하는 조영재와의 이격거리를 0.5[m]로 한다.
  4. 전선은 상시 부는 바람 등에 의하여 식물에 접촉하지 않도록 시설한다.
(정답률: 72%)
  • 저압 옥상전선로와 조영재 사이의 이격거리는 기본적으로 $2\text{m}$이상을 유지해야 합니다. 다만, 전선이 고압 절연전선, 특고압 절연전선 또는 케이블인 경우에 한하여 $1\text{m}$까지 완화됩니다. 따라서 $0.5\text{m}$로 한다는 설명은 틀린 내용입니다.
  • 전선과 저압 옥상 전선로를 시설하는 조영재와의 이격거리
    절연전선인 경우 2m 이상
    고압.특고압 절연전선 또는 케이블 : 1m 이상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 저압 및 고압 가공전선의 높이에 대한 기준으로 틀린 것은?

  1. 철도를 횡단하는 경우는 레일면상 6.5[m] 이상이다.
  2. 횡단 보도교 위에 시설하는 저압의 경우는 그 노면 상에서 3[m] 이상이다.
  3. 횡단 보도교 위에 시설하는 고압의 경우는 그 노면 상에서 3.5[m] 이상이다.
  4. 다리의 하부 기타 이와 유사한 장소에 시설하는 저압의 전기철도용 급전선은 지표상 3.5[m]까지로 감할 수 있다.
(정답률: 52%)
  • 횡단 보도교 위에 시설하는 가공전선의 높이는 기본적으로 저압과 고압 모두 노면 상에서 $3.5\text{m}$이상이어야 합니다.
    단, 저압의 경우 절연전선을 사용했을 때에만 $3\text{m}$까지 낮출 수 있으므로, 단순히 저압이라고 하여 $3\text{m}$이상이라고 설명한 내용은 틀린 것입니다.
  • 저.고압 가공전선 높이

    저압 : 도로 횡단 6m, 철도.궤도 횡단 6.5m 횡단보도교 위 3.5m 일반장소 5m

    고압 : 도로 횡단 6m 철도.궤도 횡단 6.5m 횡단보도교 위 3.5m 일반장소 5m
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 35[kV] 기계기구, 모선 등을 옥외에 시설하는 변전소의 구내에 취급자 이외의 사람이 들어가지 않도록 울타리를 시설하는 경우에 울타리의 높이와 울타리로부터의 충전부분까지의 거리의 합계는 몇 [m]인가?

  1. 5
  2. 6
  3. 7
  4. 8
(정답률: 49%)
  • 변전소 구내 울타리의 높이와 충전부분까지의 거리 합계는 사용전압에 따라 기준이 다릅니다.
    사용전압이 $35\text{kV}$이하인 경우에는 합계 $5\text{m}$이상으로 시설해야 합니다.

    오답 노트
    6m: $35\text{kV}$ 초과 $160\text{kV}$이하인 경우 적용
  • 울타리의 높이와 울타리로부터 충전부분까지의 거리의 합계 또는 지표상의 높이
    35kv 이하 5m
    35kv 초과 160kV 이하 6m
    160kV 초과 6m + 단수 x 0.12m
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 최대사용전압이 22,900[V]인 3상4선식 중성선 다중접지식 전로와 대지 사이의 절연내력 시험전압은 몇 [V]인가?

  1. 21,068
  2. 25,229
  3. 28,752
  4. 32,510
(정답률: 72%)
  • 3상 4선식 중성선 다중접지식 전로의 절연내력 시험전압은 최대사용전압에 $0.92$를 곱하여 산출합니다.
    ① [기본 공식] $V = V_{max} \times 0.92$
    ② [숫자 대입] $V = 22900 \times 0.92$
    ③ [최종 결과] $V = 21068$
  • 7kV 초과 25kV 이하인 중성점 접지식 전로 0.92배

    22900 x 0.92 = 21068
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 터널 등에 시설하는 사용전압이 220[V]인 저압의 전구선으로 편조 고무코드를 사용하는 경우 단면적은 몇 [mm2] 이상인가?

  1. 0.5
  2. 0.75
  3. 1.0
  4. 1.25
(정답률: 67%)
  • 사용전압이 $220\text{V}$인 저압 전구선으로 편조 고무코드를 사용하는 경우, 규정에 따라 최소 단면적은 $0.75\text{mm}^2$이상이어야 합니다.
  • 터널등에 시설하는 전구선은 단면적 0.75mm^2 이상의 300/300 편조 고무 코드
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 고압 가공전선과 건조물의 상부 조영재와의 옆쪽 이격거리는 몇 [m] 이상인가? 단, 전선에 사람이 쉽게 접촉할 우려가 있고 케이블이 아닌 경우이다.

  1. 1.0
  2. 1.2
  3. 1.5
  4. 2.0
(정답률: 56%)
  • 고압 가공전선과 건조물 상부 조영재 사이의 이격거리는 전선의 종류와 접촉 가능 여부에 따라 결정됩니다.
    사람이 쉽게 접촉할 우려가 있고 케이블이 아닌 일반 전선의 경우, 옆쪽 및 아랫쪽 이격거리는 $1.2\text{m}$이상을 유지해야 합니다.
  • 상부 조영재 이격거리

    상부 조영재 (위) 저압 2m 고압 2m 특고압 35kV이하 3m 35kV초과 35kV 이하 이격거리 + 단수 x 0.15m


    상부 조영재 (옆/아래) 저압 1.2m 고압 1.2m 특고압 35kV 이하 3m , 35kV 초과 35kV이하 이격거리 + 단수 x 0.12m
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 특고압용 제2종 보안장치 또는 이에 준하는 보안장치 등이 되어 있지 않은 25[kV] 이하인 특고압 가공 전선로의 지지물에 시설하는 통신선 또는 이에 직접 접속하는 통신선으로 사용 할 수 있는 것은?

  1. 광섬유 케이블
  2. CN/CV 케이블
  3. 캡타이어 케이블
  4. 지름 2.6[mm] 이상의 절연전선
(정답률: 47%)
  • 특고압 가공전선로의 지지물에 시설하는 통신선은 전기적 절연 성능과 안전성을 확보하기 위해 광섬유 케이블을 사용해야 합니다.
  • 특고압 가공전선로의 지지물에 시설하는 통신선은 광섬유 케이블 일 것
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 765[kV] 가공전선 시설 시 2차 접근상태에서 건조물을 시설하는 경우 건조물 상부와 가공전선 사이의 수직거리는 몇 [m] 이상인가? 단, 전선의 높이가 최저상태로 사람이 올라갈 우려가 있는 개소를 말한다.

  1. 15
  2. 20
  3. 25
  4. 28
(정답률: 48%)
  • $400\text{kV}$이상의 특고압 가공전선이 건조물과 2차 접근상태(사람이 올라갈 우려가 있는 경우)에 있을 때, 가공전선과 건조물 상부 사이의 수직거리는 $28\text{m}$이상을 유지해야 합니다.
  • 사용 전압이 400kV 이상의 특고압 가공전선이 건조물과 제 2차 접근상태로 있는 경우에는 다음에 따라 시설하여야 한다.
    전선높이가 최저 상태 일때 가공 전선과 건조물 상부와의 수직거리가 28m 이상일 것.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 정격전류 20[A]와 40[A]인 전동기와 정격전류 10[A]인 전열기 5대에 전기를 공급하는 단상 220[V] 저압 옥내간선이 있다. 몇 [A] 이상의 허용전류가 있는 전선을 사용하여야 하는가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 100
  2. 116
  3. 125
  4. 132
(정답률: 38%)
  • 옥내간선의 허용전류 산정 시, 전동기 전류의 합이 $50\text{A}$이하인 경우에는 전동기 정격전류의 $1.25$배와 나머지 부하 전류의 합으로 계산합니다.
    ① [기본 공식] $I = (I_{m1} + I_{m2}) \times 1.25 + (I_{h} \times n)$
    ② [숫자 대입] $I = (20 + 40) \times 1.25 + (10 \times 5)$
    ③ [최종 결과] $I = 125$
    단, 제시된 정답 $116\text{A}$는 전동기 전류 합이 $50\text{A}$를 초과하여 $1.1$배를 적용한 계산 결과($60 \times 1.1 + 50 = 116$)이며, 문제의 정답 기준에 따라 $116\text{A}$가 도출됩니다.
  • 개정으로 인해 사라진 문제
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 의료 장소에서 인접하는 의료장소와의 바닥면적 합계가 몇 [m2] 이하인 경우 기준접지바를 공용으로 할 수 있는가?

  1. 30
  2. 50
  3. 80
  4. 100
(정답률: 55%)
  • 의료장소의 전기설비 시설 기준에 따라, 의료장소마다 기준접지바를 설치해야 하지만 인접하는 의료장소와의 바닥면적 합계가 $50\text{m}^2$이하인 경우에는 기준접지바를 공용으로 사용할 수 있습니다.
  • 인접하는 의료장소와의 바닥 면접 합계 50m^2 이하인 경우엔 등전위본딩 바를 공용할 수 있다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 배선공사 중 전선이 반드시 절연전선이 아니라도 상관없는 공사방법은?

  1. 금속관 공사
  2. 합성수지관 공사
  3. 버스덕트 공사
  4. 플로어 덕트 공사
(정답률: 57%)
  • 버스덕트 공사는 나전선을 사용할 수 있는 공사 방법입니다.

    오답 노트
    금속관 공사, 합성수지관 공사, 플로어 덕트 공사: 반드시 절연전선을 사용해야 하는 공사입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 폭발성 또는 연소성의 가스가 침입할 우려가 있는 것에 시설하는 지중전선로의 지중함은 그 크기가 최소 몇 [m3] 이상인 경우에는 통풍장치 기타 가스를 방산 시키기 위한 적당한 장치를 시설하여야 하는가?

  1. 1
  2. 3
  3. 5
  4. 10
(정답률: 73%)
  • 폭발성 또는 연소성 가스 침입 우려가 있는 지중전선로의 지중함은 그 크기가 $1\text{m}^3$이상인 경우, 통풍장치 등 가스 방산 장치를 반드시 시설해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 사용 전압이 특고압인 전기집진장치에 전원을 공급하기 위해 케이블을 사람이 접촉할 우려가 없도록 시설 하는 경우 케이블의 피복에 사용하는 금속체는 몇 종 접지 공사로 할 수 있는가?(관련 규정 개정전 문제로 여기서는 기존 정답인 3번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 제1종 접지공사
  2. 제2종 접지공사
  3. 제3종 접지공사
  4. 특별 제3종 접지공사
(정답률: 73%)
  • 전기집진장치의 케이블 피복에 사용하는 금속체는 원칙적으로 제1종 접지공사를 시행해야 하지만, 사람이 접촉할 우려가 없도록 시설하는 경우에는 제3종 접지공사를 적용할 수 있습니다.
  • 사라진 문제
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 가공 전선로의 지지물에 시설하는 지선의 안전율은 일반적인 경우 얼마 이상이어야 하는가?

  1. 2.0
  2. 2.2
  3. 2.5
  4. 2.7
(정답률: 50%)
  • 가공 전선로의 지지물에 시설하는 지선의 안전율은 $2.5$이상으로 규정되어 있습니다.
  • 지선의 안전율 2.5 이상. 허용 인장하중의 최저는 4.31kN
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 고ㆍ저압 혼촉에 의한 위험을 방지하려고 시행하는 제2종 접지공사에 대한 기준으로 틀린 것은?(관련 규정 개정전 문제로 여기서는 기존 정답인 2번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 제2종 접지공사는 변압기의 시설장소마다 시행하여야 한다.
  2. 토지의 상황에 의하여 접지저항값을 얻기 어려운 경우, 가공 접지선을 사용하여 접지극을 100[m]까지 떼어 놓을 수 있다.
  3. 가공 공동지선을 설치하여 접지공사를 하는 경우, 각 변압기를 중심으로 지름 400[m] 이내의 지역에 접지를 하여야 한다.
  4. 저압 전로의 사용전압이 300[V] 이하인 경우, 그 접지공사를 중성점에 하기 어려우면 저압측의 1단자에 시행할 수 있다.
(정답률: 73%)
  • 제2종 접지공사 시 토지 상황으로 인해 접지저항값을 얻기 어려운 경우, 가공 접지선을 사용하여 접지극을 $200\text{m}$까지 떼어 놓을 수 있습니다.

    오답 노트
    접지극을 $100\text{m}$까지 떼어 놓을 수 있다: $200\text{m}$가 올바른 기준입니다.
  • 200m까지 떼어놓을 수 있다/
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 저압 가공전선로의 지지물에 시설하는 통신선 또는 이에 접속하는 가공 통신선이 도로를 횡단하는 경우, 일반적으로 지표상 몇 [m] 이상의 높이로 시설하여야 하는가?

  1. 6.0
  2. 4.0
  3. 5.0
  4. 3.0
(정답률: 47%)
  • 가공 통신선의 설치 높이에 관한 판단기준 문제입니다. 저압 가공전선로의 지지물에 시설하는 통신선이 도로를 횡단하는 경우, 일반적인 지표상 높이는 $6.0\text{ m}$이상으로 시설해야 합니다.
  • 도로 위 일반적인 경우 저,고압은 6m
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 사용전압이 22.9[kV]인 특고압 가공전선이 도로를 횡단하는 경우, 지표상 높이는 최소 몇 [m] 이상인가?

  1. 4.5
  2. 5
  3. 5.5
  4. 6
(정답률: 64%)
  • 특고압 가공전선이 도로를 횡단하는 경우, 안전을 위해 규정된 최소 지표상 높이를 암기해야 합니다.
    도로 횡단 시 최소 높이는 6 m 이상입니다.
  • 35kV 이하 도로횡단 6m
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
