1과목: 전기자기학

1. 평행평판 공기콘덴서의 양 극판에 +σ[C/m2], -σ[C/m2]의 전하가 분포되어 있다. 이 두 전극 사이에 유전율 ε[F/m]인 유전체를 삽입한 경우의 전계[V/m]는? (단, 유전체의 분극전하밀도를 +σ′, -σ′이라 한다.)

(정답률: 64%)
  • 유전체 내의 전계 $E$는 전속밀도 $D$와 분극의 세기 $P$의 차이를 유전율 $\epsilon_0$로 나눈 값과 같습니다. 이때 전하밀도 $\sigma$는 전속밀도 $D$와 같고, 분극전하밀도 $\sigma'$는 분극의 세기 $P$와 같습니다.
    ① [기본 공식] $E = \frac{D - P}{\epsilon_0}$
    ② [숫자 대입] $E = \frac{\sigma - \sigma'}{\epsilon_0}$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 자계와 직각으로 놓인 도체에 I[A]의 전류를 흘릴 때 f[N]의 힘이 작용하였다. 이 도체를 v[m/s]의 속도로 자계와 직각으로 운동시킬 때의 기전력 e[V]는?

(정답률: 73%)
  • 자계 내에서 도체가 받는 힘($f$)과 운동 시 발생하는 유도기전력($e$)의 관계식을 이용하여 유도합니다. 두 식 모두 $Bl$ 성분을 포함하고 있음을 이용합니다.
    ① [기본 공식] $e = \frac{f v}{I}$
    ② [숫자 대입] $e = \frac{f v}{I}$
    ③ [최종 결과] $\frac{f v}{I}$
  • 힘 F = I B l => Bl = F/I
    기전력 e = Blv = Fv / I
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 폐회로에 유도되는 유도기전력에 관한 설명으로 옳은 것은?

  1. 유도기전력은 권선수의 제곱에 비례한다
  2. 렌츠의 법칙은 유도기전력의 크기를 결정하는 법칙이다
  3. 자계가 일정한 공간 내에서 폐회로가 운동하여도 유도기전력이 유도된다
  4. 전계가 일정한 공간 내에서 폐회로가 운동하여도 유도기전력이 유도된다
(정답률: 68%)
  • 자계가 일정한 공간 내에서 폐회로가 운동하면 회로를 통과하는 자속이 변화하므로 유도기전력이 발생합니다.

    오답 노트
    권선수의 제곱에 비례: 권선수에 정비례함
    렌츠의 법칙: 기전력의 크기가 아닌 '방향'을 결정함
    전계가 일정한 공간: 전계가 아닌 '자계'의 변화가 필요함
  • 자계가 일정한 공간 내에서 폐회로가 운동하면 유도 기전력이 발생함

    e = Blvsinθ , e = -N dø/dt
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 반지름 a, b인 두 개의 구 형상 도체 전극이 도전율 k인 매질 속에 중심거리 r만큼 떨어져 있다. 양 전극간의 저항은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

(정답률: 63%)
  • 두 개의 구 형상 도체 전극이 매질 속에 있을 때의 합성 저항을 구하는 문제입니다. 두 구 전극의 저항은 직렬 연결로 간주하며, 각 구의 정전용량 $C = 4\pi\epsilon r$과 저항의 관계 $R = \frac{\rho \epsilon}{C}$를 이용합니다.
    ① [기본 공식] $R = \frac{1}{4\pi k} (\frac{1}{a} + \frac{1}{b})$
    ② [숫자 대입] $R = \frac{1}{4\pi k} (\frac{1}{a} + \frac{1}{b})$
    ③ [최종 결과] $R = \frac{1}{4\pi k} (\frac{1}{a} + \frac{1}{b})$
  • 저항 R = 1/4πk (1/a+1/b)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 그림과 같이 반지름 a인 무한장 평행도체 A, B가 간격 d 로 놓여 있고，단위 길이당 각각 +λ, -λ의 전하가 균일하게 분포되어 있다. A, B 도체 간의 전위차 [V] 는? (단, d≫a 이다.)

(정답률: 65%)
  • 포아송의 방정식 $\nabla^{2}V = -\frac{\rho}{\epsilon}$을 이용하여 체적전하밀도 $\rho$를 구합니다. 전위 $V(x,y) = \frac{1}{x} + 2xy^{2}$ ()의 라플라시안을 계산하고
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 매질1(E1)은 나일론(비유전율 Es=4) 이고, 매질2(E2)는 진공일 때 전속밀도 D가 경계면에서 각각 θ1, θ2의 각을 이룰 때，θ2=30° 라면θ1의 값은?

(정답률: 69%)
  • 두 매질의 경계면에서 전속밀도 $D$의 굴절 법칙에 따라 유전율과 굴절각 사이에는 $\frac{\epsilon_1}{\epsilon_2} = \frac{\tan \theta_1}{\tan \theta_2}$의 관계가 성립합니다.
    ① [기본 공식] $\tan \theta_1 = \frac{\epsilon_1}{\epsilon_2} \tan \theta_2$
    ② [숫자 대입] $\tan \theta_1 = \frac{4}{1} \tan 30^\circ = 4 \times \frac{1}{\sqrt{3}}$
    ③ [최종 결과] $\theta_1 = \tan^{-1} \frac{4}{\sqrt{3}}$
  • 곙계조건 tanθ1 / tanθ2 = ε1/ε2 에서 tanθ1 = ε1/ε2 x tanθ2

    = 4/1 x 1/√3 = 4/√3
    θ1 = tan-1 4/√3
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 자기회로에 관한 설명으로 옳은 것은?

  1. 자기회로의 자기저항은 자기회로의 단면적에 비례한다
  2. 자기회로의 기자력은 자기저항과 자속의 곱과 같다
  3. 자기저항 Rm1과 Rm2을 직렬연결 시 합성 자기저항은 이다.
  4. 자기회로의 자기저항은 자기회로의 길이에 반비례한다.
(정답률: 71%)
  • 자기회로에서 기자력은 자기저항과 자속의 곱으로 표현되며, 이는 전기회로의 옴의 법칙($V=IR$)과 유사한 원리입니다.

    오답 노트
    자기저항은 단면적에 반비례하고 길이에 비례합니다.
    자기저항의 직렬연결 시 합성 자기저항은 각 저항의 합인 $R_{m1} + R_{m2}$가 됩니다.
  • 기자력 F = NI = Rø [AT]

    자기저항 R = l /μA = NI/ø [AT/Wb]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 두 개의 콘덴서를 직렬접속하고 직류전압을 인가시 설명 으로 옳지 않은 것은?

  1. 정전용량이 작은 콘덴서에 전압이 많이 걸린다
  2. 합성 정전용량은 각 콘덴서의 정전용량의 합과 같다
  3. 합성 정전용량은 각 콘덴서의 정전용량 보다 작아진다
  4. 각 콘덴서의 두 전극에 정전유도에 의하여 정·부의 동일한 전하가 나타나고 전하량은 일정하다
(정답률: 71%)
  • 콘덴서를 직렬로 연결하면 전체 합성 정전용량은 각 정전용량의 역수의 합의 역수로 계산되므로, 개별 콘덴서의 용량보다 항상 작아집니다.

    오답 노트
    합성 정전용량은 각 콘덴서의 정전용량의 합과 같다: 이는 병렬 연결 시의 특징입니다.
  • 콘덴서를 직렬 연결 시 합성 정전용량은 두 콘덴서 중 작은 콘덴서의 정전용량보다 작아지게 된다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 길이가 1cm, 지름이 5㎜ 인 동선에 1A 의 전류를 흘렸을 때 전자가 동선을 흐르는 데 걸리는 평균 시간은 약 몇 초인가? (단, 동선의 전자밀도는 1×1028[개/m3]이다)

  1. 3
  2. 31
  3. 314
  4. 3147
(정답률: 73%)
  • 전류 $I$는 전자밀도 $n$, 전하량 $e$, 평균속도 $v$, 단면적 $S$의 곱으로 나타내며, 평균속도 $v$는 거리 $x$를 시간 $t$로 나눈 값입니다. 이를 통해 전자가 흐르는 데 걸리는 시간 $t$를 구할 수 있습니다.
    ① [기본 공식]
    $$t = \frac{n \times e \times x}{I \times S}$$
    ② [숫자 대입]
    $$t = \frac{1 \times 10^{28} \times 1.602 \times 10^{-19} \times 0.01}{1 \times \pi \times 0.0025^{2}}$$
    ③ [최종 결과]
    $$t = 314$$
  • 시간 t = Q/I = neSl / I = ne π/4 d^2 l / I
    = 1x10^28 x 1.602 x 10^-19 x π/4 x (5x10^-3)^2 x 1x10^-2
    =314
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 일반적인 전자계에서 성립되는 기본방정식이 아닌 것은? (단, i는 전류밀도, p는 공간전하밀도이다.)

(정답률: 63%)
  • 맥스웰 방정식에 따르면 자계의 발산은 항상 0입니다. 즉, 자석의 N극과 S극은 항상 쌍으로 존재하며 단독 자극은 존재하지 않으므로 $\text{div} B = 0$이 성립해야 합니다.

    오답 노트
    $\nabla \cdot B = \mu H$ : 자계의 발산은 0이어야 하므로 기본방정식이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 전계 E[V/m], 자계 H[AT/m] 의 전자계가 평면파를 이루고， 자유공간으로 단위 시간에 전파될 때 단위 면적당 전력밀도 [W/m2] 의 크기는?

  1. EH2
  2. EH
  3. 1/2EH2
  4. 1/2EH
(정답률: 76%)
  • 전자기파가 전파될 때 단위 면적당 전력의 흐름을 나타내는 포인팅 벡터(Poynting vector)의 크기를 구하는 문제입니다. 전계 $E$와 자계 $H$가 서로 수직인 평면파의 경우, 전력밀도는 두 벡터의 곱으로 표현됩니다.
    $$P = E \times H$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 옴의 법칙을 미분형태로 표시하면? (단,i는 전류밀도이고, p는 저항률, E는 전계이다.)

  1. i=(1/p) × E
  2. i=pE
  3. i=divE
  4. i=▽×E
(정답률: 60%)
  • 전류밀도는 전계의 세기에 비례하고 저항률에 반비례한다는 옴의 법칙 미분형을 묻는 문제입니다. 도전율 $\sigma$는 저항률 $\rho$의 역수($\sigma = 1/\rho$)이므로, 전류밀도 $i$는 전계 $E$에 도전율을 곱한 값과 같습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 0.2[㎌] 인 평행판 공기 콘덴서가 있다. 전극간에 그 간격의 절반 두께의 유리판을 넣었다면콘덴서의 용량은 약 몇 [㎌] 인가?(단，유리의 비유전율은 10 이다.)

  1. 0.26
  2. 0.36
  3. 0.46
  4. 0.56
(정답률: 72%)
  • 평행판 콘덴서 사이에 유전체를 일부 채웠을 때의 합성 정전용량 원리를 이용합니다. 공기층과 유리층이 병렬로 연결된 구조로 해석하여 계산합니다.
    ① [기본 공식] $C = \frac{2C_{0}}{1 + \frac{1}{\epsilon_{r}}}$
    ② [숫자 대입] $C = \frac{2 \times 0.2}{1 + \frac{1}{10}}$
    ③ [최종 결과] $C = 0.36$
  • 공기 C = 2C = 2 x 0.2 =0.4 uF
    유리 C = 2εsC = 2 x 10 x 0.2 = 4uF
    합성 정전용량 C′ = C공기C유리 / C공기+C유리

    0.4 x 4 / 0.4+4 = 0.36 uF
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 한 변의 길이가 √2[m] 인 정사각형의 4개 꼭짓점에 +10-9[C]의 점전하가 각각 있을 때 이 사각형의 중심 에서의 전위 [V] 는?

  1. 0
  2. 18
  3. 36
  4. 72
(정답률: 59%)
  • 정사각형의 네 꼭짓점에 동일한 전하가 있을 때, 중심에서의 전위는 각 전하에 의한 전위의 합과 같습니다. 한 변의 길이가 $\sqrt{2}$m이므로 중심까지의 거리 $r$은 1m가 됩니다.
    ① [기본 공식] $V = 4 \times \frac{1}{4\pi\epsilon} \frac{Q}{r}$
    ② [숫자 대입] $V = 4 \times (9 \times 10^{9}) \times \frac{10^{-9}}{1}$
    ③ [최종 결과] $V = 36$
  • 정사각형 중심의 전위 V = √2Q / πε0a

    = √2 x 10^-9 / π x 10^-9/36π x √2

    = 36
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 기계적인 변형력을 가할 때，결정체의 표면에 전위차가 발생되는 현상은?

  1. 볼타효과
  2. 전계효과
  3. 압전효과
  4. 파이로 효과
(정답률: 74%)
  • 결정체에 기계적 변형력을 가했을 때 전위차가 발생하는 현상은 압전효과입니다. 이는 압력계나 수정시계 등에 응용됩니다.

    오답 노트
    볼타효과: 서로 다른 도체나 유전체의 접촉으로 전위차가 발생함
    파이로 효과: 가열 또는 냉각 시 전기 분극이 일어남
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 면적이 S[m2] 인 금속판 2매를 간격이 d[m] 되게 공기 중에 나란하게 놓았을 때 두 도체 사이의 정전용량 [F] 은?

(정답률: 77%)
  • 평행판 도체 사이의 정전용량을 구하는 문제입니다. 정전용량은 극판의 면적에 비례하고 간격에 반비례합니다.
    $$C = \frac{S\epsilon_0}{d}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 면전하 밀도가ps[C/m2] 인 무한히 넓은 도체판에서 R[m] 만큼 떨어져 있는 점의 전계의 세기 [V/m] 는?

(정답률: 60%)
  • 무한히 넓은 도체판(무한평면)에서 전계의 세기를 구하는 문제입니다. 무한평면의 전계는 거리 $R$에 관계없이 일정하며, 전속밀도 $D = \frac{\rho_s}{2}$와 $D = \epsilon_0 E$ 관계를 이용합니다.
    $$E = \frac{D}{\epsilon_0} = \frac{\rho_s}{2\epsilon_0}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 300회 감은 코일에 3A 의 전류가 흐를 때의 기자력 [AT] 은?

  1. 10
  2. 90
  3. 100
  4. 900
(정답률: 83%)
  • 코일에 흐르는 전류와 권수(감은 횟수)를 통해 기자력을 구하는 문제입니다. 기자력은 전류와 권수의 곱으로 계산합니다.
    ① [기본 공식] $F = N \times I$
    ② [숫자 대입] $F = 300 \times 3$
    ③ [최종 결과] $F = 900$
    따라서 기자력은 $900\text{ AT}$ 입니다.
  • 300 x 3 = 900
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 구리로 만든 지름 20[cm] 의 반구에 물을 채우고 그 중에 지름 10[cm] 의 구를 띄운다. 이 때에 두 개의 구가 동심구라면 두 구 사이의 저항은 약 몇 [Ω] 인가? (단， 물의 도전율은 10-3[℧/m]라 하고，물이 충만 되어 있다고 한다)

  1. 1590
  2. 2590
  3. 2800
  4. 3180
(정답률: 51%)
  • 반구 형태의 동심구 구조에서 저항을 구하는 문제입니다. 반구의 정전용량 $C$와 저항 $R$의 관계식 $RC = \rho\epsilon$ (또는 $R = \frac{\epsilon}{\sigma C}$)을 이용하여 계산합니다.
    ① [기본 공식] $R = \frac{1}{2\pi\sigma} ( \frac{1}{a} - \frac{1}{b} )$
    ② [숫자 대입] $R = \frac{1}{2\pi \times 10^{-3}} ( \frac{1}{0.05} - \frac{1}{0.1} )$
    ③ [최종 결과] $R = 1591.55$
    따라서 약 $1590\Omega$ 입니다.
  • 저항 R = 1/2πk (1/a - 1/b)

    1/2π x 10^-3 (1/0.05 - 1/0.1) = 1591.55
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 자기회로에서 칠심의 투자율을 μ라 하고 회로의 길이를 l이라 할 때 그 회로의 일부에 미소공극 lg를 만들면 회로 의 자기저항은 처음의 몇 배인가? (단, lg≪l, 즉, l-lg≒l 이다.)

(정답률: 62%)
  • 자기회로에서 공극이 생기면 공기의 투자율($\mu_0$)이 철심의 투자율($\mu$)보다 훨씬 작기 때문에 전체 자기저항이 크게 증가합니다. 처음 자기저항 $R_0$ 대비 공극 발생 후의 합성저항 $R'$의 비를 구하면 다음과 같습니다.
    ① [기본 공식] $\frac{R'}{R_0} = 1 + \frac{\mu l_g}{\mu_0 l}$
    ② [숫자 대입] $\frac{R'}{R_0} = 1 + \frac{\mu l_g}{\mu_0 l}$
    ③ [최종 결과] $1 + \frac{\mu l_g}{\mu_0 l}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전력공학

21. 초고압 송전계통에 단권변압기가 사용되는데 그 이유로 볼 수 없는 것은?

  1. 효율이 높다
  2. 단락전류가 적다
  3. 전압변동률이 적다
  4. 자로가 단축되어 재료를 절약할 수 있다
(정답률: 54%)
  • 단권변압기는 권선 일부를 공유하여 누설 리액턴스가 매우 작습니다. 리액턴스가 작으면 사고 발생 시 흐르는 단락전류는 오히려 매우 커지게 됩니다.

    오답 노트
    효율이 높다: 동손이 감소하여 효율이 좋음
    전압변동률이 적다: 누설 리액턴스가 작아 전압 변동이 적음
    자로가 단축되어 재료를 절약할 수 있다: 구조적 특징으로 중량이 가볍고 재료가 절감됨
  • 누설 임피던스가 작으므로 단락전류가 증가한다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 피뢰기의 구비조건이 아닌 것은?

  1. 상용주파 방전개시 전압이 낮을 것
  2. 충격방전 개시전압이 낮을 것
  3. 속류 차단능력이 클 것
  4. 제한전압이 낮을 것
(정답률: 63%)
  • 피뢰기는 이상전압으로부터 설비를 보호하는 장치로, 평상시(상용주파수)에는 전기를 차단하고 충격 전압 발생 시에만 빠르게 방전되어야 합니다. 따라서 상용주파 방전개시 전압은 충분히 높아야 합니다.

    오답 노트
    충격방전 개시전압이 낮을 것: 이상전압 발생 시 빠르게 방전하기 위해 필요함
    속류 차단능력이 클 것: 방전 후 즉시 전류를 끊어내기 위해 필요함
    제한전압이 낮을 것: 보호 대상 기기에 걸리는 전압을 낮추기 위해 필요함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 어떤 화력 발전소의 증기조건이 고온원 540℃, 저온원 30℃ 일 때 이 온도 간에서 움직이는 카르노 사이클의 이론 열효율[%]은?

  1. 85.2
  2. 80.5
  3. 75.3
  4. 62.7
(정답률: 45%)
  • 카르노 사이클의 이론 열효율은 고온원과 저온원의 절대온도($K$)를 이용하여 계산합니다.
    ① [기본 공식] $\eta = \frac{T_1 - T_2}{T_1} \times 100$
    ② [숫자 대입] $\eta = \frac{(540 + 273) - (30 + 273)}{540 + 273} \times 100$
    ③ [최종 결과] $\eta = 62.7$
  • 본 해설은 비추 누적갯수 초과로 자동 블라인드 되었습니다.
    (AI해설 오류가 많아 비추 2개 이상시 자동 블라인드 됩니다.)
    해설을 보시기 원하시면 클릭해 주세요
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 그림과 같은 회로의 영상, 정상, 역상 임피던스 Z0,Z1, Z2는?

(정답률: 65%)
  • 중성점이 $Z_n$으로 접지된 3상 회로에서 각 상의 임피던스가 $Z$일 때, 대칭분 임피던스를 구하는 문제입니다.
    정상 임피던스와 역상 임피던스는 각 상의 임피던스와 동일하며, 영상 임피던스는 각 상의 임피던스에 중성점 임피던스의 3배를 더한 값과 같습니다.
    $$Z_0 = Z + 3Z_n, Z_1 = Z_2 = Z$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 비접지식 송전선로에 있어서 1선 지락고장이 생겼을 경우 지락점에 흐르는 전류는?

  1. 직류 전류
  2. 고장상의 영상전압과 동상의 전류
  3. 고장상의 영상전압보다 90도 빠른 전류
  4. 고장상의 영상전압보다 90도 늦은 전류
(정답률: 67%)
  • 비접지 송전선로에서 1선 지락고장이 발생하면 정상분, 역상분, 영상분 전류가 모두 흐르게 됩니다. 이때 지락점에 흐르는 전류는 고장상의 영상전압보다 위상이 $90^{\circ}$ 빠른 전류가 흐르는 특성을 가집니다.
  • 지락 고장 : 진상전류(흐르는 전류는 위상이 90도 앞선다)
    단락 고장 : 지상전류(흐르는 전류는 위상이 90도 느리다)
  • 비접지식 송전선로에서 1선 지락 고장시 흐르는 전류는 위상이 90도 앞선다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 가공전선로에 사용하는 전선의 굵기를 결정할 때 고려 할 사항이 아닌 것은?

  1. 절연저항
  2. 전압강하
  3. 허용전류
  4. 기계적 강도
(정답률: 68%)
  • 가공전선로의 전선 굵기를 결정할 때는 전기적 제한(전압강하, 허용전류)과 기계적 제한(기계적 강도)을 모두 고려해야 합니다.

    오답 노트
    절연저항: 전선 자체의 굵기가 아니라 전선과 지지물 사이의 절연 상태와 관련된 사항이므로 굵기 결정 요소가 아닙니다.
  • 전선의 굵기 결정하는 요인
    허용 전류 , 기계적 강도 , 전압강하
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 조상설비가 아닌 것은?

  1. 정지형무효전력 보상장치
  2. 자동고장구분개폐기
  3. 전력용콘덴서
  4. 분로리액터
(정답률: 68%)
  • 조상설비는 전력 계통의 무효전력을 조절하여 전압을 일정하게 유지하고 역률을 개선하는 설비입니다.

    오답 노트
    자동고장구분개폐기: 전로의 고장 구간을 자동으로 분리하는 보호 장치로, 무효전력을 제어하는 조상설비가 아닙니다.
  • 조상설비 : 정지형 무효전력 보상장치, 전력용 콘덴서 , 분로 리액터, 동기 조상기
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 코로나현상에 대한 설명이 아닌 것은?

  1. 전선을 부식 시킨다
  2. 코로나 현상은 전력의 손실을 일으킨다
  3. 코로나 방전에 의하여 전파 장해가 일어난다
  4. 코로나 손실은 전원 주파수의 2/3 제곱에 비례한다
(정답률: 76%)
  • 코로나 현상은 전선 표면의 전계 강도가 공기의 절연 내력을 초과할 때 발생하는 방전 현상으로, 전력 손실, 전파 장해, 전선 부식을 유발합니다.
    코로나 손실 $P$는 전원 주파수 $f$에 대해 $f + 25$의 형태로 비례하며, $2/3$ 제곱에 비례한다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

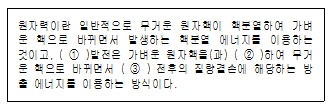

29. 다음 ( ① ), ( ② ), ( ③ )에 들어갈 내용으로 옳은 것은?

  1. ① 원자핵융합, ② 융합, ③ 결합
  2. ① 핵결합, ② 반응, ③ 융합
  3. ① 핵융합, ② 융합, ③ 핵반응
  4. ① 핵반응, ② 반응, ③ 결합
(정답률: 75%)
  • 제시된 지문은 원자력 발전의 원리를 설명하고 있습니다. 가벼운 원자핵들이 합쳐져 무거운 핵으로 변하며 에너지를 방출하는 현상은 핵융합이며, 이 과정 자체를 융합이라 하고, 이러한 원자핵의 변화 과정을 통칭하여 핵반응이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 경간 200m, 장력 1000 kg, 하중 2kg/m 인 가공전선의 이도 (dip) 는 몇 m 인가?

  1. 10
  2. 11
  3. 12
  4. 13
(정답률: 76%)
  • 가공전선의 이도는 전선의 하중, 경간, 장력의 관계를 이용한 공식을 통해 계산합니다.
    ① [기본 공식] $D = \frac{WS^{2}}{8T}$
    ② [숫자 대입] $D = \frac{2 \times 200^{2}}{8 \times 1000}$
    ③ [최종 결과] $D = 10$
  • 이도 D = WS제곱 / 8X T

    W = 하중. S = 경간. T = 장력
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 영상변류기를 사용하는 계전기는?

  1. 과전류계전기
  2. 과전압계전기
  3. 부족전압계전기
  4. 선택지락계전기
(정답률: 67%)
  • 영상변류기(ZCT)는 지락 사고 시 발생하는 영상 전류를 검출하는 장치로, 이를 통해 선택지락계전기나 방향지락계전기가 동작하게 됩니다.
  • 영상 변류기를 사용하는 계전기
    선택 지락 계전기
    방향지락 계전기
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 전력계통의 안정도 향상 방법이 아닌 것은?

  1. 선로 및 기기의 리액턴스를 낮게 한다
  2. 고속도 재폐로 차단기를 채용한다
  3. 중성점 직접접지방식을 채용한다
  4. 고속도 AVR 을 채용한다
(정답률: 60%)
  • 전력계통의 안정도를 높이려면 리액턴스를 낮추거나, 고속도 AVR 및 고속도 재폐로 차단기를 사용하여 전압 변동을 억제하고 고장 구간을 신속히 차단해야 합니다.

    오답 노트
    중성점 직접접지방식: 고장 전류가 커져 오히려 과도 안정도를 저하시킵니다.
  • 전력 계통 안정도 향상 대책
    직렬리액턴스를 작게한다
    변압변동을 작게한다
    중간 조상방식을 채용한다
    고장전류를 줄이고 고장구간을 신속하게 차단한다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 증식비가 1보다 큰 원자로는?

  1. 경수로
  2. 흑연로
  3. 중수로
  4. 고속증식로
(정답률: 66%)
  • 고속증식로(FBR)는 플루토늄을 연료로 사용하여 핵분열 시 소비되는 연료보다 더 많은 연료를 생성하는 원자로로, 증식비가 보통 $1.1 \sim 1.4$ 정도로 1보다 큽니다.
  • 고속 증식로의 증식비는 1.1~1.4로 추정
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 송전용량이 증가함에 따라 송전선의 단락 및 지락전류도 증가하여 계통에 여러 가지 장해요인이 되고 있다 이들의 경감대책으로 적합하지 않은 것은?

  1. 계통의 전압을 높인다
  2. 고장 시 모선 분리 방식을 채용한다
  3. 발전기와 변압기의 임피던스를 작게 한다
  4. 송전선 또는 모선 간에 한류리액터를 삽입한다
(정답률: 57%)
  • 단락 전류는 계통의 임피던스에 반비례합니다. 따라서 단락 및 지락 전류를 경감시키기 위해서는 임피던스를 크게 하여 전류의 흐름을 억제해야 합니다. 발전기와 변압기의 임피던스를 작게 하면 오히려 단락 전류가 증가하여 계통에 위험을 초래합니다.
  • 단락 전류 억제 대책
    고임피던스 기기의 채용
    한류리액터의 사용
    계통분할방식
    격상전압 도입에 의한 계통분할
    직류연계에 의한 교류계통의분할
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 송배전 선로에서 선택지락계전기 (SGR)의 용도는?

  1. 다회선에서 접지 고장 회선의 선택
  2. 단일 회선에서 접지 전류의 대소 선택
  3. 단일 회선에서 접지 전류의 방향 선택
  4. 단일 회선에서 접지 사고의 지속 시간 선택
(정답률: 77%)
  • 선택지락계전기(SGR)는 비접지 계통의 다회선 배전 방식에서 지락 사고가 발생했을 때, 영상 전압과 영상 변류기를 통해 검출된 영상 전류를 이용하여 사고가 발생한 회선만을 정확하게 선택하여 차단하는 방향성 계전기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 그림과 같은 회로의 일반 회로정수가 아닌 것은?

  1. B=Z+1
  2. A=1
  3. C=0
  4. D=1
(정답률: 75%)
  • 제시된 회로 는 임피던스 $Z$ 하나만 직렬로 연결된 단순 회로입니다.
    회로정수 $B$는 전송 임피던스를 의미하므로 $B = Z$가 되어야 합니다.

    오답 노트
    A=1: 전압비가 1이므로 정답
    C=0: 병렬 어드미턴스가 없으므로 정답
    D=1: 전류비가 1이므로 정답
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 송전선로의 중성점을 접지하는 목적이 아닌 것은?

  1. 송전 용량의 증가
  2. 과도 안정도의 증진
  3. 이상 전압 발생의 억제
  4. 보호 계전기의 신속，확실한 동작
(정답률: 65%)
  • 중성점 접지는 1선 지락 사고 시 건전상의 전위 상승을 억제하여 기기의 절연 레벨을 낮추고, 이상 전압 발생 억제 및 보호 계전기의 신속하고 확실한 동작을 가능하게 하여 과도 안정도를 증진시키기 위해 시행합니다. 송전 용량의 증가는 접지 목적과 무관합니다.
  • 중성점 접지 목적
    과도 안정도 증진,이상 전압 발생의 억제
    보호 계전기의 신속
    정확한 동작
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 부하전류가 흐르는 전로는 개폐할 수 없으나 기기의 점검이나 수리를 위하여 회로를 분리하거나，계통의 접속을바꾸는데 사용하는 것은?

  1. 차단기
  2. 단로기
  3. 전력용 퓨즈
  4. 부하 개폐기
(정답률: 77%)
  • 전로의 개폐 장치 중 부하전류를 개폐할 수 없으며, 기기 점검 및 수리를 위해 회로를 분리하는 용도로 사용하는 장치는 단로기입니다.

    오답 노트
    차단기: 부하 전류 개폐 및 고장 전류 차단 가능
    부하 개폐기: 전로의 정격 전류 개폐 가능
  • 단로기
    부하전류는 전폐할수없으나 기기의 점검이나 수리를 위해 회로를 분리하거나 계통의 접속을 바꿀때 사용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 보호계전기와 그 사용 목적이 잘못된 것은?

  1. 비율차동계전기 : 발전기 내부 단락 검출용
  2. 전압평형계전기 : 발전기 출력측 PT 퓨즈 단선에 의한 오작동 방지
  3. 역상과전류계전기 : 발전기 부하 불평형 회전자 과열소손 방지
  4. 과전압계전기 : 과부하 단락사고
(정답률: 62%)
  • 보호계전기의 종류와 목적을 매칭하는 문제입니다. 과부하 및 단락사고를 검출하여 계통을 보호하는 것은 과전압계전기가 아니라 과전류계전기의 역할입니다.
  • 과전압 계전기
    일정 값 이상의 전압이 걸렸을 때 사용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 송전선로의 정상임피던스를 Z1 , 역상임피던스를 Z2, 영상임피던스를 Z0라 할 때 옳은 것은?

  1. Z1=Z2=Z0
  2. Z1=Z2＜Z0
  3. Z1＞Z2=Z0
  4. Z1＜Z2=Z0
(정답률: 65%)
  • 송전선로의 임피던스 특성을 묻는 문제입니다. 송전선로에서는 정상임피던스와 역상임피던스가 같으며, 영상임피던스는 정상분보다 약 4배 정도 크게 나타납니다.
    따라서 $Z_{1} = Z_{2} < Z_{0}$가 성립합니다.

    오답 노트
    변압기: $Z_{0} = Z_{1} = Z_{2}$로 모두 같습니다.
  • 영상 임피던스 Z0 = Z+3Zn
    정상,역상 임피던스 Z1=Z2=Z
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전기기기

41. 그림과 같은 회로에서 전원전압의 실효치 200[V], 점호각 30°일 때 출력전압은 약 몇 V 인가? (단, 정상상태이다.)

  1. 157.8
  2. 168.0
  3. 177.8
  4. 187.8
(정답률: 55%)
  • 단상 정파정류 회로에서 점호각이 주어졌을 때의 평균 출력전압을 구하는 문제입니다.
    ① [기본 공식] $E_{d} = 0.9 E (1 + \frac{\cos \theta}{2})$
    ② [숫자 대입] $E_{d} = 0.9 \times 200 \times (1 + \frac{\cos 30^{\circ}}{2})$
    ③ [최종 결과] $E_{d} = 168.0$ V
  • Ed = 0.45E(1+cos)
    0.45 x 200 x (1+cos 30) = 167.94 = 168.0
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 분권발전기의 회전 방향을 반대로 하면 일어나는 현상은?

  1. 전압이 유기된다
  2. 발전기가 소손된다
  3. 잔류자기가 소멸된다
  4. 높은 전압이 발생한다
(정답률: 65%)
  • 분권발전기의 회전 방향을 반대로 하면 유기기전력과 계자전류의 방향이 반대가 되어, 기존의 잔류자기를 상쇄시키므로 자속이 $0$이 되어 발전 불능 상태가 됩니다.
  • 직류 자여자 발전기의 회전방향을 반대로 하면 잔류자기가 소멸되어 발전하지 않는다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 극수가 24일 때, 전기각 180°에 해당되는 기계각은?

  1. 7.5°
  2. 15°
  3. 22.5°
  4. 30°
(정답률: 70%)
  • 전기각과 기계각의 관계는 극수에 따라 결정되며, 기계각은 전기각에 2를 곱하고 극수로 나누어 계산합니다.
    ① [기본 공식] $\theta_{m} = \frac{\theta_{e} \times 2}{P}$
    ② [숫자 대입] $\theta_{m} = \frac{180 \times 2}{24}$
    ③ [최종 결과] $\theta_{m} = 15$
  • 180 x 2 / 24 = 15
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 단락비가 큰 동기기의 특징으로 옳은 것은?

  1. 안정도가 떨어진다
  2. 전압 변동률이 크다
  3. 선로 충전용량이 크다
  4. 단자 단락 시 단락 전류가 적게 흐른다
(정답률: 50%)
  • 단락비가 큰 동기기는 동기 임피던스가 작아 전압 변동률이 작고 안정도가 높으며, 선로 충전용량이 큰 특징을 가집니다.

    오답 노트
    안정도: 단락비가 크면 증진됨
    전압 변동률: 단락비가 크면 작아짐
    단락 전류: 임피던스가 작아 더 많이 흐름
  • 단락비가 크다
    동기 임피던스가 작으며 전압강하와 전압변동률이 작다
    전기자 반작용이 작고, 안정도가 향상되며 출력은 증가
    과부하 내량이 증대하며 선로의 충전용량이 증가한다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 단상 직권 정류자 전동기에서 보상권선과 저항도선의 작용을 설명한 것 중 틀린 것은?

  1. 보상권선은 역률을 좋게 한다
  2. 보상권선은 변압기의 기전력을 크게 한다
  3. 보상권선은 전기자 반작용을 제거해 준다
  4. 저항도선은 변압기 기전력에 의한 단락전류를 작게 한다
(정답률: 59%)
  • 보상권선은 전기자 반작용을 제거하여 자속 분포를 개선하고 역률을 향상시키는 역할을 합니다. 따라서 보상권선이 변압기의 기전력을 크게 한다는 설명은 틀린 내용입니다.

    오답 노트
    전기자 반작용 제거: 보상권선의 핵심 역할
    역률 개선: 자속 왜곡 방지로 가능
    단락전류 억제: 저항도선의 역할
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 5 kVA, 3000/200 V 의 변압기의 단락시험에서 임피던스 전압 120V, 동손 150W 라 하면 %저항강하는 약 몇 %인가?

  1. 2
  2. 3
  3. 4
  4. 5
(정답률: 61%)
  • 변압기의 퍼센트 저항강하는 정격용량에 대한 동손의 비율로 구할 수 있습니다.
    ① [기본 공식] $p = \frac{P_{s}}{P_{n}} \times 100$
    ② [숫자 대입] $p = \frac{150}{5000} \times 100$
    ③ [최종 결과] $p = 3$
  • %저항 강하 %r = Inr/V1n x 100
    150 / 5000 X 100
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 변압기의 규약효율 산출에 필요한 기본요건이 아닌 것은?

  1. 파형은 정현파를 기준으로 한다
  2. 별도의 지정이 없는 경우 역률은 100% 기준이다
  3. 부하손은 40℃를 기준으로 보정한 값을 사용한다
  4. 손실은 각 권선에 대한 부하손의 합과 무부하손의 합이다
(정답률: 68%)
  • 변압기의 규약효율 산출 시 부하손은 일반적으로 섭씨 $75^{\circ}C$를 기준으로 보정한 값을 사용합니다.

    오답 노트
    부하손은 40℃를 기준으로 보정한 값을 사용한다: 기준 온도가 $75^{\circ}C$여야 하므로 틀린 설명입니다.
  • 규약 효율 산출시 별도 규정이 없을 경우 역률은 100%, 온도는 75도 기준으로 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 직류기에 보극을 설치하는 목적은?

  1. 정류 개선
  2. 토크의 증가
  3. 회전수 일정
  4. 기동토크의 증가
(정답률: 71%)
  • 직류기에서 보극을 설치하는 주된 목적은 리액턴스 전압을 상쇄시켜 불꽃 없는 정류를 가능하게 하는 정류 개선에 있습니다.
  • 직류기에 보극을 설치하는 목적
    전기자 권선이 만드는 자속을 상쇄, 불꽃이 생기지 않도록 정류
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 4극 3상 동기기가 48개의 슬롯을 가진다.전기자 권선 분포계수 Kd를 구하면 약 얼마인가?

  1. 0.923
  2. 0.945
  3. 0.957
  4. 0.969
(정답률: 56%)
  • 전기자 권선의 분포계수는 매극 매상당 슬롯 수 $$q$$를 먼저 구한 뒤, 슬롯 간의 위상차를 고려하여 계산합니다.
    ① [기본 공식] $q = \frac{S}{P \times m}, \quad K_d = \frac{\sin(\frac{\pi}{2m})}{\sin(\frac{\pi}{2mq})}$
    ② [숫자 대입] $q = \frac{48}{4 \times 3} = 4, \quad K_d = \frac{\sin(\frac{\pi}{6})}{\sin(\frac{\pi}{24})}$
    ③ [최종 결과] $K_d = 0.957$
  • 매극 매상 슬롯 수 q = 48 / 4 x 3 = 4
    분포권 계수 kd = sin π/2m / qsin π/2mq

    sin π/2x3 / 4xsin π/2x3x4 = 0.957
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 슬립 st에서 최대 토크를 발생하는 3상 유도전동기에 2차측 한 상의 저항을 r2라 하면 최대토크로 기동하기 위한 2차측 한 상에 외부로부터 가해 주어야 할 저항은?

(정답률: 73%)
  • 비례추이 원리에 따라 기동 시($$s=1$$) 최대 토크를 발생시키려면, 최대 토크 발생 슬립 $$s_t$$ 때의 저항 성분과 기동 시의 저항 성분이 같아야 합니다.
    $$\frac{r_2}{s_t} = r_2 + R$$
    위 식을 외부 저항 $R$에 대해 정리하면 다음과 같습니다.
    $$R = \frac{r_2}{s_t} - r_2 = \frac{1 - s_t}{s_t} r_2$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 어떤 단상변압기의 2차 무부하 전압이 240V 이고 정격 부하시의 2차 단자 전압이 230V 이다 전압 변동률은 약 몇 %인가?

  1. 4.35
  2. 5.15
  3. 6.65
  4. 7.35
(정답률: 76%)
  • 변압기의 전압 변동률은 무부하 시 전압과 정격 부하 시 전압의 차이를 부하 시 전압으로 나누어 계산합니다.
    ① [기본 공식] $\epsilon = \frac{V_0 - V_n}{V_n} \times 100$
    ② [숫자 대입] $\epsilon = \frac{240 - 230}{230} \times 100$
    ③ [최종 결과] $\epsilon = 4.35$
  • 240 - 230 / 230 x 100 = 4.35
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 일반적인 농형 유도전통기에 비하여 2중 농형 유도전동기의 특징으로 옳은 것은?

  1. 손실이 적다
  2. 슬립이 크다
  3. 최대 토크가 크다
  4. 기동 토크가 크다
(정답률: 63%)
  • 2중 농형 유도전동기는 비례추이 원리를 이용하여 기동 시에는 저항을 크게 하여 기동 토크를 높이고, 기동 전류를 억제하는 특징이 있습니다.
    따라서 일반 농형에 비해 기동 토크가 크다는 설명이 정답입니다.
  • 2중 농형 유도 전동기는 일반 농형 유도 전동기에 비해 기동전류가 작고 기동 토크가 크며 운전효율이 좋다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 유도전동기의 안정 운전의 조건은? (단, Tm : 전동기 토크, TL : 부하토크, n : 회전수)

(정답률: 71%)
  • 유도전동기가 안정적으로 운전되기 위해서는 회전수 변화에 따른 전동기 토크의 변화율이 부하 토크의 변화율보다 작아야 합니다.
    따라서 안정 운전 조건은 가 됩니다.
    $$\frac{dT_m}{dn} < \frac{dT_L}{dn}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 사이리스터에서 게이트 전류가 증가하면?

  1. 순방향 저지전압이 증가한다
  2. 순방향 저지전압이 감소한다
  3. 역방향 저지전압이 증가한다
  4. 역방향 저지전압이 감소한다
(정답률: 47%)
  • 사이리스터에서 게이트 전류($I_g$)는 소자를 턴-온(Turn-on)시키는 트리거 역할을 합니다. 게이트 전류가 증가하면 소자가 더 쉽게 도통 상태로 전환되므로, 도통을 방해하는 전압인 순방향 저지전압은 감소하게 됩니다.
  • 게이트 전류가 증가하면 순방향 저지 전압이 감소하여 도통한다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 60Hz 인 3상 8극 및 2극의 유도전동기를 차동종속으로 접속하여 운전할 때의 무부하속도 [rpm] 는?

  1. 720
  2. 900
  3. 1000
  4. 1200
(정답률: 61%)
  • 두 대의 유도전동기를 차동종속으로 접속했을 때의 동기 속도는 두 전동기의 극수 차이에 의해 결정됩니다.
    ① [기본 공식]
    $$N = \frac{120f}{p_1 - p_2}$$
    ② [숫자 대입]
    $$N = \frac{120 \times 60}{8 - 2}$$
    ③ [최종 결과]
    $$N = 1200$$
    따라서 무부하속도는 $1200\text{ rpm}$입니다.
  • 종속법
    직렬종속 : (120 * f) / (p1 + p2)
    병렬종속 : [ (120 * f) / (p1 + p2) ] * 2
    차동종속 : (120 * f) / (p1 - p2)
  • 120 x 60 / 8-2 = 1200
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 원통형 회전자를 가진 동기발전기는 부하각 δ가 몇 도 일 때 최대 출력을 낼 수 있는가?

  1. 0°
  2. 30°
  3. 60°
  4. 90°
(정답률: 65%)
  • 동기발전기의 출력은 부하각 $\delta$의 사인 값에 비례하며, 원통형 회전자(비돌극기)의 경우 $\sin\delta$가 최대가 되는 지점에서 최대 출력이 발생합니다.
    $$\text{출력 } P = \frac{EV}{X_s} \sin\delta$$
    위 식에서 $\sin\delta$가 최대값 1이 되는 부하각 $\delta$는 $90^{\circ}$입니다.
  • 원통형의 출력은 90도에서 최대가 된다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 직류발전기의 병렬운전에 있어서 균압선을 붙이는 발전기는?

  1. 타여자발전기
  2. 직권발전기와 분권발전기
  3. 직권발전기와 복권발전기
  4. 분권발전기과 복권발전기
(정답률: 69%)
  • 직렬 권선이 포함된 발전기는 부하 전류의 변화에 따라 단자 전압이 변동하므로, 병렬 운전 시 전압을 일정하게 유지하기 위해 균압선을 설치해야 합니다. 따라서 직렬 권선이 있는 직권발전기와 복권발전기에 균압선을 연결합니다.
  • 직권 계자가 있는 직권 발전기와 복권 발전기는 병렬운전시 균압선이 필요하다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 변압기의 절연내력시험 방법이 아닌 것은?

  1. 가압시험
  2. 유도시험
  3. 무부하시험
  4. 충격전압시험
(정답률: 59%)
  • 변압기의 절연내력시험은 절연 상태를 확인하기 위해 고전압을 인가하는 시험으로, 가압시험, 유도시험, 충격전압시험이 이에 해당합니다.

    오답 노트
    무부하시험: 절연 내력을 측정하는 시험이 아니라 변압기의 철손과 여자전류를 측정하기 위한 시험입니다.
  • 변압기의 절연 내력 시험법

    가압시험,유도시험,충격전압 시험,변압기유 절연파괴전압 시험
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 직류발전기의 유기기전력이 230V, 극수가 4, 정류자 편수가 162인 정류자 편간 평균전압은 약 몇 V 인가? (단, 권선법은 중권이다)

  1. 5.68
  2. 6.28
  3. 9.42
  4. 10.2
(정답률: 55%)
  • 직류발전기에서 정류자 편간 평균전압은 전체 유기기전력에 극수를 곱한 값을 전체 정류자 편수로 나누어 계산합니다.
    ① $E_{sa} = \frac{p \times E}{K}$
    ② $E_{sa} = \frac{4 \times 230}{162}$
    ③ $E_{sa} = 5.68$
    따라서 정류자 편간 평균전압은 $5.68\text{V}$입니다.
  • 230 x 4 / 162 = 5.679 = 5.68
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 동기발전기의 단자 부근에서 단락이 일어났다고 하면 단락전류는 어떻게 되는가?

  1. 전류가 계속 증가한다
  2. 큰 전류가 증가와 감소를 반복한다
  3. 처음에는 큰 전류이나 점차 감소한다
  4. 일정한 큰 전류가 지속적으로 흐른다
(정답률: 79%)
  • 단락 사고 발생 직후에는 매우 큰 단락전류가 흐르지만, 시간이 경과함에 따라 발전기 내부의 리액턴스 성분이 증가하여 전류의 흐름을 방해하므로 단락전류는 점차 감소하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 회로이론 및 제어공학

61. 다음과 같은 시스템에 단위계단입력 신호가 가해졌을 때 지연시간에 가장 가까운 값[sec]은?

  1. 0.5
  2. 0.7
  3. 0.9
  4. 1.2
(정답률: 44%)
  • 지연시간은 단위계단입력에 대해 응답이 최종값의 50%에 도달하는 시간을 의미합니다. 주어진 전달함수 $\frac{C(s)}{R(s)} = \frac{1}{s+1}$에 단위계단입력 $R(s) = \frac{1}{s}$을 대입하여 역라플라스 변환을 수행하면 시간 영역의 응답 $c(t) = 1 - e^{-t}$를 얻을 수 있습니다.
    ① [기본 공식] $c(t) = 1 - e^{-t} = 0.5$
    ② [숫자 대입] $e^{-t} = 0.5$
    ③ [최종 결과] $t = -\ln(0.5) \approx 0.7$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

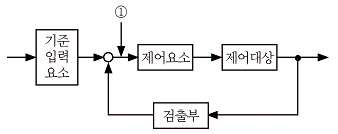

62. 그림에서 ①에 알맞은 신호 이름은?

  1. 조작량
  2. 제어량
  3. 기준입력
  4. 동작신호
(정답률: 63%)
  • 제어 시스템의 구성에서 기준입력요소를 거쳐 나온 신호와 검출부에서 되돌아온 피드백 신호가 비교되어 제어요소로 들어가는 입력 신호를 동작신호라고 합니다.
    에서 ①은 기준입력과 피드백 신호의 차이로 인해 발생하는 동작신호 위치에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 드모르간의 정리를 나타낸 식은?

(정답률: 70%)
  • 드모르간의 정리는 논리합(OR)의 부정은 각각의 부정의 논리곱(AND)과 같고, 논리곱(AND)의 부정은 각각의 부정의 논리합(OR)과 같다는 원리입니다. 즉, 전체 바(Bar)를 쪼개면서 연산자($+$ $\rightarrow$ $\cdot$, $\cdot$ $\rightarrow$ $+$)를 반대로 전환해야 합니다.
    따라서 정답은 $\overline{A + B} = \overline{A} \cdot \overline{B}$가 포함된 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 다음 단위 궤환 제어계의 미분방정식은?

(정답률: 53%)
  • 단위 궤환 제어계의 전달함수 식을 이용하여 미분방정식을 도출합니다.
    전달함수 $G(s) = \frac{2}{s(s+1)}$ 일 때, 폐루프 전달함수는 다음과 같습니다.
    $$\frac{C(s)}{U(s)} = \frac{G(s)}{1+G(s)} = \frac{\frac{2}{s(s+1)}}{1+\frac{2}{s(s+1)}} = \frac{2}{s^2+s+2}$$
    이를 정리하면 $(s^2+s+2)C(s) = 2U(s)$가 되며, 라플라스 역변환을 통해 시간 영역의 미분방정식으로 변환하면 가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 특성방정식이 다음과 같다. 이를 z 변환하여 z 평면도에 도시할 때 단위 원 밖에 놓일 근은 몇 개인가?

  1. 0
  2. 1
  3. 2
  4. 3
(정답률: 45%)
  • 특성방정식 $(s+1)(s+2)(s-3)=0$의 근은 $s = -1, -2, 3$ 입니다.
    s-평면의 우반면(양의 실수축)에 위치한 근은 z-평면의 단위원 외부로 사상됩니다. 따라서 $s=3$인 근 하나만이 단위원 밖에 놓이게 됩니다.
  • -1,-2,+3.

    +3 한개
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 다음 진리표의 논리소자는?

  1. OR
  2. NOR
  3. NOT
  4. NAND
(정답률: 68%)
  • 제시된 진리표 를 보면, 모든 입력이 0일 때만 출력이 1이 되고, 입력 중 하나라도 1이 있으면 출력이 0이 됩니다. 이는 OR 게이트의 결과를 반전시킨 NOR 게이트의 특성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 근궤적이 s평면의 jw축과 교차할 때 폐루프의 제어계는?

  1. 안정하다.
  2. 알 수 없다.
  3. 불안정하다.
  4. 임계상태이다.
(정답률: 72%)
  • 근궤적이 $s$평면의 $j\omega$축(허수축)과 교차한다는 것은 폐루프 극점이 허수축 상에 존재함을 의미하며, 이는 시스템이 진동하며 유지되는 임계 안정 상태임을 나타냅니다.
  • 근궤적이 jw축(허수축) 과 교차할때는 임계상태이다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 특성방정식 S3+2S2+(k+3)S+10=0에서 Routh 안정도 판별법으로 판별시 안정하기 위한 k의 범위는?

  1. k＞2
  2. k＜2
  3. k＞1
  4. k＜1
(정답률: 70%)
  • 라우스-허위츠(Routh-Hurwitz) 안정도 판별법에 따라 특성방정식의 계수로 배열을 작성하여 첫 번째 열의 모든 요소가 양수여야 시스템이 안정합니다.
    ① [기본 공식] $s^1 \text{ 행 요소} = \frac{(2 \times (k+3)) - (1 \times 10)}{2}$
    ② [숫자 대입] $k-2 > 0$
    ③ [최종 결과] $k > 2$
  • s3 1 (k+3)s
    s2 2 10

    s1 2(k+3) - 10 / 2

    s0 10

    2(k+3)-10 -> 2k+6-10 = 0
    2k-4=0.

    그러므로 k는 2보다 커야함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

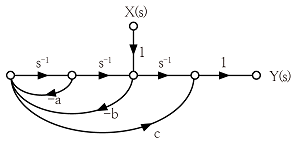

69. 그림과 같은 신호흐름 선도에서 전달함수 는 무엇인가?

(정답률: 52%)
  • 메이슨의 이득 공식(Mason's Formula)을 사용하여 전달함수를 구합니다. 순방향 경로는 $FP_1 = -bc$, $FP_2 = \frac{1}{s}$이며, 루프는 $L_1 = -\frac{a}{s}$, $L_2 = -\frac{b}{s^2}$가 존재합니다. $FP_2$와 독립된 루프 $L_1$을 고려하여 식을 세우면 다음과 같습니다.
    ① [기본 공식] $T(s) = \frac{FP_1 + FP_2(1-L_1)}{1-(L_1+L_2)}$
    ② [숫자 대입] $T(s) = \frac{-bc + \frac{1}{s}(1 - (-\frac{a}{s}))}{1 - (-\frac{a}{s} - \frac{b}{s^2})}$
    ③ [최종 결과] $T(s) = \frac{-bcs^2 + s + a}{s^2 + as + b}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 의 이득여유[dB]는?

  1. 20
  2. -20
  3. 0
  4. ∞
(정답률: 64%)
  • 이득여유는 개루프 전달함수의 위상이 $-180^{\circ}$가 될 때의 이득의 역수를 $\text{dB}$로 나타낸 것입니다. 주어진 전달함수 $$G(s)H(s) = \frac{2}{(s+1)(s+2)}$$ 에서 $s=j\omega$를 대입하여 허수부가 $0$이 되는 주파수를 찾으면 $\omega=0$일 때입니다. 이때의 크기 $|G(0)H(0)| = 1$이며, 이득여유는 다음과 같이 계산됩니다.
    ① [기본 공식] $G_m = 20\log \frac{1}{|G(j\omega)H(j\omega)|}$
    ② [숫자 대입] $G_m = 20\log \frac{1}{1}$
    ③ [최종 결과] $G_m = 0\text{ dB}$
  • lim s->0 이면 2/2 = 1.
    20log l1l = 0
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. R1=R2=100Ω 이며, L1=5H 인 회로에서 시정수는 몇 sec 인가?

  1. 0.001
  2. 0.01
  3. 0.1
  4. 1
(정답률: 68%)
  • RL 회로의 시정수 $\tau$는 인덕턴스를 합성 저항으로 나눈 값입니다. 주어진 회로에서 저항 $R_1$과 $R_2$가 병렬로 연결되어 있으므로 먼저 합성 저항을 구해야 합니다.
    ① [기본 공식]
    $$R = \frac{R_1 \times R_2}{R_1 + R_2}, \quad \tau = \frac{L}{R}$$
    ② [숫자 대입]
    $$R = \frac{100 \times 100}{100 + 100} = 50\Omega, \quad \tau = \frac{5}{50}$$
    ③ [최종 결과]
    $$\tau = 0.1$$
  • 병렬이니 합분의 곱
    100x100 / 100 + 100 = 50
    시정수 L / R = 5 / 50 = 0.1
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 최대값이 10V인 정현파 전압이 있다.t=0에서의 순시값이 5V이고 이 순간에 전압이 증가하고 있다. 주파수가 60Hz 일 때, t=2ms에서의 전압의 순시값 [V]은?

  1. 10 sin30°
  2. 10 sin43.2°
  3. 10 sin73.2°
  4. 10 sin103.2°
(정답률: 54%)
  • 정현파 전압의 순시값 공식 $v = V_m \sin(\omega t + \theta)$를 사용하여 특정 시간의 전압을 구하는 문제입니다.
    먼저 $t=0$일 때 $v=5\text{V}$이므로 $5 = 10 \sin(\theta)$에서 초기 위상 $\theta = 30^\circ$임을 알 수 있습니다.
    다음으로 $t=2\text{ms}$일 때의 위상 변화량 $\omega t$를 계산합니다.
    ① [기본 공식]
    $$\omega t = 2\pi f t \times \frac{180^\circ}{\pi}$$
    ② [숫자 대입]
    $$\omega t = 2 \times 180 \times 60 \times 0.002 = 43.2^\circ$$
    ③ [최종 결과]
    $$v = 10 \sin(43.2^\circ + 30^\circ) = 10 \sin 73.2^\circ$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 비접지 3상 Y회로에서 전류 Ia=15+j2A,Ib=-20-j14A일 경우 Ic[A]는?

  1. 5+j12
  2. -5+j12
  3. 5-j12
  4. -5-j12
(정답률: 58%)
  • 비접지 3상 Y회로에서 세 상전류의 합은 항상 $0$이 되어야 한다는 키르히호프의 전류 법칙(KCL)을 이용합니다.
    $$I_a + I_b + I_c = 0$$
    위 식을 $I_c$에 대해 정리하면 $I_c = -(I_a + I_b)$가 됩니다.
    ① [기본 공식]
    $$I_c = -(I_a + I_b)$$
    ② [숫자 대입]
    $$I_c = -((15 + j2) + (-20 - j14)) = -(-5 - j12)$$
    ③ [최종 결과]
    $$I_c = 5 + j12$$
  • Ia+Ib+Ic=0
    Ic=Ia-Ib

    -15-j2+20+j14 = 5+j12
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 그림과 같은 회로의 구동점 임피던스 Zab는?

(정답률: 56%)
  • 회로의 두 지점 $a, b$에서 바라본 합성 임피던스를 구하는 문제입니다. 저항 $1\Omega$과 인덕터 $2\text{H}$가 직렬로 연결되어 있고, 이 뭉치가 커패시터 $\frac{1}{2}\text{F}$와 병렬로 연결된 구조입니다.
    각 소자의 임피던스는 저항 $1$, 인덕터 $2s$, 커패시터 $\frac{1}{s(1/2)} = \frac{2}{s}$입니다.
    ① [기본 공식]
    $$Z_{ab} = \frac{(R + Ls) \times \frac{1}{Cs}}{R + Ls + \frac{1}{Cs}}$$
    ② [숫자 대입]
    $$Z_{ab} = \frac{(1 + 2s) \times \frac{2}{s}}{1 + 2s + \frac{2}{s}} = \frac{\frac{2}{s} + 4}{1 + 2s + \frac{2}{s}}$$
    ③ [최종 결과]
    $$Z_{ab} = \frac{2 + 4s}{s + 2s^2 + 2} = \frac{2(2s + 1)}{2s^2 + s + 2}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 콘덴서 C[F]에 단위 임펄스의 전류원을 접속하여 동작 시키면 콘덴서의 전압 Vc(t)는? (단, u(t)는 단위계단 함수이다.)

  1. Vc(t)=C
  2. Vc(t)=Cu(t)
  3. Vc(t)=1/C
  4. Vc(t)=(1/C)u(t)
(정답률: 62%)
  • 콘덴서에 단위 임펄스 전류 $\delta(t)$가 입력될 때의 전압 응답을 구하는 문제입니다. 임펄스 함수의 라플라스 변환은 $1$이며, 콘덴서의 임피던스는 $\frac{1}{Cs}$입니다.
    전압 $V(s)$는 전류 $I(s)$와 임피던스의 곱으로 나타낼 수 있습니다.
    $$V(s) = I(s) \times \frac{1}{Cs} = 1 \times \frac{1}{Cs} = \frac{1}{C} \times \frac{1}{s}$$
    이를 다시 시간 영역으로 역라플라스 변환하면 단위계단함수 $u(t)$가 곱해진 형태가 됩니다.
    $$V_c(t) = \frac{1}{C}u(t)$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 그림과 같은 구형파의 라플라스 변환은?

(정답률: 72%)
  • 시간 $t=0$에서 $4$까지 크기가 $2$인 구형파는 단위 계단 함수 $u(t)$를 이용하여 $2u(t) - 2u(t-4)$로 표현할 수 있으며, 이를 라플라스 변환하면 다음과 같습니다.
    ① [기본 공식] $F(s) = \int_{0}^{4} 2e^{-st} dt$
    ② [숫자 대입] $F(s) = [ \frac{-2}{s} e^{-st} ]_{0}^{4} = \frac{-2}{s} e^{-4s} - (\frac{-2}{s} \times 1)$
    ③ [최종 결과] $F(s) = \frac{2}{s}(1 - e^{-4s})$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 그림과 같은 회로의 콘덕턴스 G2에 흐르는 전류 i는 몇 A 인가?

  1. -5
  2. 5
  3. -10
  4. 10
(정답률: 48%)
  • 병렬 회로에서 전류는 각 가지의 콘덕턴스 크기에 비례하여 분배됩니다. 전체 공급 전류를 먼저 구한 뒤, 콘덕턴스 비율에 따라 $G_2$에 흐르는 전류를 계산합니다.
    ① [기본 공식] $i = (I_{total}) \times \frac{G_2}{G_1 + G_2}$
    ② [숫자 대입] $i = (15 - 30) \times \frac{15}{30 + 15}$
    ③ [최종 결과] $i = -5$
  • I2 = G2 / G1+G2
    I = 15/30+15 x(15-30) = -5A
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 분포정수 전송회로에 대한 설명이 아닌 것은?

  1. 인 회로를 무왜형 회로라 한다.
  2. R=G=0인 회로를 무손실 회로라 한다.
  3. 무손실 회로와 무왜형 회로의 감쇠정수는 √RG이다.
  4. 무손실 회로와 무왜형 회로에서의 위상속도는 이다.
(정답률: 68%)
  • 무손실 회로는 저항 $R$과 콘덕턴스 $G$가 모두 0인 회로로, 에너지 손실이 없으므로 감쇠정수 $\alpha$는 0이 됩니다.

    오답 노트
    무손실 회로와 무왜형 회로의 감쇠정수는 $\sqrt{RG}$이다: 무손실 회로의 감쇠정수는 0이며, $\sqrt{RG}$는 무왜형 회로의 감쇠정수입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 다음 회로에서 절점 a와 절점 b의 전압이 같은 조건은?

  1. R1R3=R2R4
  2. R1R2=R3R4
  3. R1+R3=R2+R4
  4. R1+R2=R3+R4
(정답률: 69%)
  • 브릿지 회로에서 두 절점 a와 b의 전위가 같아지려면 대각선 방향의 저항의 곱이 서로 같아야 하는 평형 조건을 만족해야 합니다.
    따라서 $R_1$과 $R_2$의 곱이 $R_3$과 $R_4$의 곱과 같을 때 전압이 동일합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 그림과 같은 파형의 파고율은?

  1. 1
  2. 2
  3. √2
  4. √3
(정답률: 51%)
  • 파고율은 파형의 최댓값을 실효값으로 나눈 값으로, 파형이 얼마나 뾰족한지를 나타냅니다.
    제시된 파형은 최댓값과 실효값이 동일한 구형파이므로 다음과 같이 계산됩니다.
    ① [기본 공식] $\text{파고율} = \frac{\text{최댓값}}{\text{실효값}}$
    ② [숫자 대입] $\text{파고율} = \frac{A}{A}$
    ③ [최종 결과] $\text{파고율} = 1$
  • 구형파는 실효값,평균값,파고율,파형률 모두 1
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 전기설비기술기준 및 판단기준

81. 가섭선에 의하여 시설하는 안테나가 있다 이 안테나 주위 에 경동연선을 사용한 고압가공전선이 지나가고 있다면 수평 이격거리는 몇 cm 이상이어야 하는가?

  1. 40
  2. 60
  3. 80
  4. 100
(정답률: 48%)
  • 가공전선과 안테나 사이의 이격거리는 전선의 종류와 전압에 따라 결정됩니다.
    가섭선에 의해 시설하는 안테나와 고압 가공전선 사이의 수평 이격거리는 $80\text{cm}$이상이어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 지중에 매설되어 있는 금속제 수도관로를 각종 접지공사 의 접지극으로 사용하려면 대지와의 전기저항 값이 몇 Ω 이하의 값을 유지하여야 하는가?

  1. 1
  2. 2
  3. 3
  4. 5
(정답률: 55%)
  • 접지공사 시 접지극으로 사용하는 금속제 시설물에 따라 요구되는 최대 전기저항 값이 다릅니다.
    지중에 매설된 금속제 수도관로를 접지극으로 사용할 경우, 대지와의 전기저항 값은 $3\Omega$이하를 유지해야 합니다.
  • 금속제 수도관 - 3Ω
    건물 철골 - 2Ω
  • 지중에 매설되어 있고 대지와의 저항값이 3옴 이하의 값을 유지해야함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 가공전선로의 지지물에 시설하는 지선으로 연선을 사용할 경우에는 소선이 최소 몇 가닥 이상이어야 하는가?

  1. 3
  2. 4
  3. 5
  4. 6
(정답률: 80%)
  • 가공전선로의 지선으로 연선을 사용할 때는 강도와 안전성을 확보하기 위해 최소 소선 가닥 수를 규정하고 있습니다.
    지선 연선은 $2.6\text{mm}$이상의 금속선을 3조 이상 꼬아서 사용해야 합니다.
  • 소선은 3가닥 이상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 옥내의 저압전선으로 나전선 사용이 허용되지 않는 경우 는?

  1. 금속관공사에 의하여 시설하는 경우
  2. 버스덕트공사에 의하여 시설하는 경우
  3. 라이팅덕트공사에 의하여 시설하는 경우
  4. 애자사용공사에 의하여 전개된 곳에 전기로용 전선을 시설하는 경우
(정답률: 57%)
  • 옥내 저압전선은 원칙적으로 나전선을 사용할 수 없으나, 특정 공사법이나 장소에서는 예외적으로 허용됩니다. 금속관공사는 나전선 사용이 금지되는 대표적인 경우입니다.

    오답 노트
    버스덕트공사, 라이팅덕트공사, 애자사용공사에 의한 전기로용 전선 시설: 나전선 사용이 허용되는 예외 경우에 해당함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 가공전선로의 지지물에 취급자가 오르고 내리는 데 사용 하는 발판 볼트 등은 지표상 몇 m 미만에 시설하여서는 아니 되는가?

  1. 1.2
  2. 1.5
  3. 1.8
  4. 2.0
(정답률: 77%)
  • 가공전선로 지지물의 발판이나 볼트 등은 안전을 위해 지표상 $1.8\text{m}$ 미만에는 시설해서는 안 됩니다.
  • 취급자가 오르고 내리는데 사용하는 발판 볼트등은 1.8m 이상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 철도ㆍ궤도 또는 자동차도의 전용터널 안의 전선로의 시설 방법으로 틀린 것은?

  1. 고압전선은 케이블공사로 하였다
  2. 저압전선을 가요전선관 공사에 의하여 시설하였다
  3. 저압전선으로 지름 2.0mm의 경동선을 사용하였다
  4. 저압전선을 애자사용공사에 의하여 시설하고 이를 레일면상 또는 노면상 2.5m 이상의 높이로 유지하였다
(정답률: 56%)
  • 터널 안의 저압전선으로 애자사용공사를 하는 경우, 인장강도 $2.30\text{kN}$이상의 절연전선 또는 지름 $2.6\text{mm}$이상의 경동선 절연전선을 사용해야 합니다.

    오답 노트
    저압전선으로 지름 2.0mm의 경동선을 사용하였다: 지름 $2.6\text{mm}$이상이어야 함
  • 터널안 전선로 시설
    저압인 경우 2.6mm 이상의 경동선의 절연전선
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 수소냉각식 발전기 등의 시설기준으로 틀린 것은?

  1. 발전기 안의 수소의 온도를 계측하는 장치를 시설 할 것
  2. 수소를 통하는 관은 수소가 대기압에서 폭발하는 경우에 생기는 압력에 견디는 강도를 가질 것
  3. 발전기 안의 수소의 순도가 95% 이하로 저하한 경우에 이를 경보하는 장치를 시설할 것
  4. 발전기 안의 수소의 압력을 계측하는 장치 및 그 압력이 현저히 변동한 경우에 이를 경보하는 장치를 시설할 것
(정답률: 76%)
  • 수소냉각식 발전기의 시설기준에 따르면, 수소의 순도가 $85\%$이하로 저하한 경우에 경보하는 장치를 시설해야 합니다.

    오답 노트
    발전기 안의 수소의 순도가 95% 이하로 저하한 경우에 이를 경보하는 장치를 시설할 것: $85\%$이하가 기준임
  • 발전기 안의 수소의 순도가 85% 이하
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 과전류차단기로 저압전로에 사용하는 80A 퓨즈를 수평 으로 붙이고，정격전류의 1.6배 전류를 통한 경우에 몇 분 안에 용단되어야 하는가? (단, IEC 표준을 도입한 과전류차단기로 저압전로에 사용하는 퓨즈는 제외한다)(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 30분
  2. 60분
  3. 120분
  4. 180분
(정답률: 61%)
  • 저압전로에 사용하는 퓨즈의 정격전류 및 용단 시간 기준에 따라, $80\text{A}$ 퓨즈(63A 초과 160A 이하 범위)에 정격전류의 $1.6$배 전류가 흐를 경우 $120$분 안에 용단되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 조상기의 내부에 고장이 생긴 경우 자동적으로 전로로 부터 차단하는 장치는 조상기의 뱅크용량이 몇 kVA 이상 이어야 시설하는가?

  1. 5000
  2. 10000
  3. 15000
  4. 20000
(정답률: 75%)
  • 조상기의 내부에 고장이 생긴 경우 자동적으로 전로로부터 차단하는 장치는 뱅크용량이 $15000\text{kVA}$이상일 때 시설해야 합니다.
  • 조상기는 15,000kVA 이상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 발열선을 도로, 주차장 또는 조영물의 조영재에 고정 시켜 시설하는 경우 발열선에 전기를 공급하는 전로의 대지전압은 몇 V 이하이어야 하는가?

  1. 100
  2. 150
  3. 200
  4. 300
(정답률: 74%)
  • 도로, 주차장 또는 조영물의 조영재에 고정 시설하는 발열선에 전기를 공급하는 전로의 대지전압은 $300\text{V}$이하로 제한하여 안전을 확보해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 전로에 400V를 넘는 기계기구를 시설하는 경우 기계기구의 철대 및 금속제 외함의 접지저항은 몇 Ω 이상인가?(문제 오류로 가답안 발표시 1번으로 발표되었지만 확정답안 발표시 전항 정답 처리 되었습니다. 여기서는 가답안인 1번을 누르면 정답 처리 됩니다. 자세한 내용은 해설을 참조하세요.)

  1. 10
  2. 30
  3. 50
  4. 100
(정답률: 73%)
  • 전로에 $400\text{V}$를 넘는 기계기구를 시설하는 경우, 특별제3종 접지공사를 시행하여 접지저항을 $10\Omega$이하로 유지해야 합니다. (본 문제는 '이상'이 아닌 '이하'로 출제되었어야 하는 오류 문제가 있었으나, 가답안 기준 $10\Omega$이 정답입니다.)

    오답 노트
    100\Omega: $400\text{V}$ 미만일 때 적용하는 제3종 접지공사 기준
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 사람이 접촉할 우려가 있는 경우 고압 가공전선과 상부 조영재의 옆쪽에서의 이격거리는 몇 m 이상이어야 하는 가? 단, 전선은 경동연선이라고 한다.

  1. 0.6
  2. 0.8
  3. 1.0
  4. 1.2
(정답률: 54%)
  • 고압 가공전선과 상부 조영재의 옆쪽 이격거리는 전선의 종류에 따라 다릅니다. 경동연선은 나전선에 해당하며, 사람이 접촉할 우려가 있는 곳에서의 이격거리는 $1.2\text{m}$이상이어야 합니다.

    오답 노트
    0.8m: 사람이 접촉할 우려가 없는 곳이거나 절연전선을 사용한 경우
  • 상부 조영재 옆/아래
    저압 고압 모두 1.2m
    특고압 35kV 이하 3m
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 특고압 가공전선로에서 사용전압이 60kV를 넘는 경우, 전화선로의 길이 몇 km 마다 유도전류가 3μA를 넘지 않도록 하여야 하는가?

  1. 12
  2. 40
  3. 80
  4. 100
(정답률: 62%)
  • 유도장해 방지 기준에 따라 사용전압이 $60\text{kV}$를 초과하는 경우에는 전화선로의 길이 $40\text{km}$ 마다 유도전류가 $3\mu\text{A}$를 넘지 않도록 규정하고 있습니다.

    오답 노트
    12km: 사용전압 $60\text{kV}$이하일 때 유도전류 $2\mu\text{A}$ 기준
  • 40km - 3μA
    12km - 2μA
  • 사용전압이 60kV 초과하는 경우 전화선로의 길이 40km 마다 유도전류 3uA가 넘지 않도록 할 것
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 고압의 계기용 변성기의 2차측 전로에는 몇 종 접지 공사를 하여야 하는가?(관련 규정 개정전 문제로 여기서는 기존 정답인 3번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 제1종 접지공사
  2. 제2종 접지공사
  3. 제3종 접지공사
  4. 특별 제3종 접지공사
(정답률: 73%)
  • 계기용 변성기 2차측 전로의 접지 종별은 전압 수준에 따라 결정됩니다.
    특고압 계기용 변성기는 제1종 접지공사를, 고압 계기용 변성기는 제3종 접지공사를 적용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 가공 직류 절연 귀선은 특별한 경우를 제외하고 어느 전선에 준하여 시설하여야 하는가?

  1. 저압 가공전선
  2. 고압 가공전선
  3. 특고압 가공전선
  4. 가공 약전류 전선
(정답률: 39%)
  • 가공 직류 절연 귀선은 관련 규정(판단기준 제260조)에 따라 저압 가공 전선에 준하여 시설해야 합니다.

    오답 노트
    고압 가공전선: 가공 교류 절연 귀선이 준거하는 기준입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 직선형의 철탑을 사용한 특고압 가공전선로가 연속하여 10기 이상 사용하는 부분에는 몇 기 이하마다 내장 애자 장치가 되어 있는 철탑 1기를 시설하여야 하는가?

  1. 5
  2. 10
  3. 15
  4. 20
(정답률: 78%)
  • 특고압 가공전선로에서 직선형 철탑을 연속하여 10기 이상 사용하는 구간에서는 전선의 이탈을 방지하기 위해 10기 이하마다 내장 애자 장치가 설치된 철탑 1기를 반드시 시설해야 합니다.
  • 직선형의 철탑을 연속하여 10기이상 사용하는 부분에는 10기 이하마다 애자장치 1기 설치
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 옥외용 비닐절연전선을 사용한 저압가공전선이 횡단 보도교 위에 시설되는 경우에 그 전선의 노면상 높이는 몇 m 이상으로 하여야 하는가?

  1. 2.5
  2. 3.0
  3. 3.5
  4. 4.0
(정답률: 42%)
  • 횡단보도교 위에 시설되는 저압 가공전선의 높이는 기본적으로 노면상 $3.5\text{m}$이상이어야 하지만, 옥외용 비닐절연전선과 같은 절연전선을 사용하는 경우에는 $3.0\text{m}$이상으로 완화됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 애자사용 공사를 습기가 많은 장소에 시설하는 경우 전선과 조영재 사이의 이격거리는 몇 cm 이상이어야 하는가? 단, 사용전압은 440V인 경우이다.

  1. 2.0
  2. 2.5
  3. 4.5
  4. 6.0
(정답률: 38%)
  • 애자사용 공사 시 전선과 조영재 사이의 이격거리는 사용전압과 장소의 습도에 따라 결정됩니다. 사용전압이 $400\text{V}$이상인 경우, 습기가 많은 장소에서는 $4.5\text{cm}$이상의 거리를 확보해야 합니다.

    오답 노트
    $2.5\text{cm}$: 사용전압 $400\text{V}$ 미만이거나, $400\text{V}$이상이더라도 건조한 장소일 때 적용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 저압 옥내 간선 및 분기회로의 시설 규정 중 틀린 것은?(관련 규정 개정전 문제로 여기서는 기존 정답인 2번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 저압 옥내 간선의 전원측 전로에는 간선을 보호하는 과전류차단기를 시설하여야 한다.
  2. 간선보호용 과전류차단기는 옥내 간선의 허용전류를 초과하는 정격전류를 가져야 한다.
  3. 간선으로 사용하는 전선은 전기사용기계 기구의 정격전류 합계 이상의 허용전류를 가져야 한다.
  4. 저압 옥내 간선과 분기점에서 전선의 길이가 3m 이하인 곳에 개폐기 및 과전류차단기를 시설하여야 한다.
(정답률: 69%)
  • 간선보호용 과전류차단기는 전선을 보호하기 위해 옥내 간선의 허용전류 이하의 정격전류를 가져야 합니다.

    오답 노트
    허용전류를 초과하는 정격전류를 가져야 한다: 전선 보호가 불가능하므로 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 터널 등에 시설하는 사용전압이 220V인 전구선이 0.6/1kV EP 고무 절연 클로로프렌 캡타이어 케이블일 경우 단면적은 최소 몇 mm2 이상이어야 하는가?

  1. 0.5
  2. 0.75
  3. 1.25
  4. 1.4
(정답률: 73%)
  • 전기설비기술기준 및 판단기준에 따라 터널 등에 시설하는 캡타이어 케이블의 최소 단면적 규정을 묻는 문제입니다. 사용전압 220V의 캡타이어 케이블을 사용할 경우, 최소 단면적은 $0.75\text{mm}^{2}$이상이어야 합니다.
  • 0.75mm^2 이상.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
