1과목: 전기자기학

1. 전계 E의 x, y, z 성분을 Ex, Ey, Ez라 할 때 divE는?

(정답률: 66%)
  • 전계 $\text{E}$의 발산(divergence)인 $\text{divE}$는 미분 연산자 $\nabla$와 벡터 $\text{E}$의 내적으로 정의되며, 그 결과는 스칼라량이 됩니다. 따라서 각 성분의 편미분 합으로 표현됩니다.
    $$\text{divE} = \nabla \cdot \text{E} = \frac{\partial E_x}{\partial x} + \frac{\partial E_y}{\partial y} + \frac{\partial E_z}{\partial z}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 동심 구형 콘덴서의 내외 반지름을 각각 5배로 증가시키면 정전용량은 몇 배로 증가하는가?

  1. 5
  2. 10
  3. 15
  4. 20
(정답률: 86%)
  • 동심 구형 콘덴서의 정전용량 공식에서 반지름 $a$와 $b$가 동일한 배수로 증가하면, 분자와 분모의 차수가 상쇄되어 증가 배수만큼 정전용량이 증가합니다.
    ① [기본 공식]
    $$C = \frac{4\pi\epsilon ab}{b-a}$$
    ② [숫자 대입]
    $$C' = \frac{4\pi\epsilon (5a)(5b)}{5b-5a} = \frac{25 \times 4\pi\epsilon ab}{5(b-a)}$$
    ③ [최종 결과]
    $$C' = 5C$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 자성체 경계면에 전류가 없을 때의 경계조건으로 틀린 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 자계 H의 접선성분 H1T=H2T
  2. 자속밀도 B의 법선성분 B1N=B2N
  3. 경계면에서 자력선의 굴절 (tanθ1/tanθ2) = (μ1/μ2)
  4. 전속밀도 D의 법선성분 D1N=D2N=(μ2/μ1)
(정답률: 75%)
  • 자성체 경계면의 조건은 자계 $H$와 자속밀도 $B$에 관한 조건입니다. 전속밀도 $D$는 전계의 경계조건에 해당하므로 자성체 경계조건과는 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 도체나 반도체에 전류를 흘리고 이것과 직각방향으로 자계를 가하면 이 두 방향과 직각방향으로 기전력이 생기는 현상을 무엇이라 하는가?

  1. 홀 효과
  2. 핀치 효과
  3. 볼타 효과
  4. 압전 효과
(정답률: 73%)
  • 전류가 흐르는 도체에 수직 방향으로 자계를 가했을 때, 두 방향과 모두 직각인 방향으로 전위차가 발생하는 현상을 홀 효과라고 합니다.

    오답 노트
    핀치 효과: 전류에 의한 구심력으로 도체 단면이 수축하는 현상
    볼타 효과: 서로 다른 물질 접촉 시 전자가 이동하여 대전되는 현상
    압전 효과: 유전체에 기계적 응력을 가할 때 전기분극이 일어나는 현상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 판자석의 세기가 0.01Wb/m, 반지름이 5cm인 원형 판자석이 있다. 자석의 중심에서 축상 10cm인 점에서의 자위의 세기는 몇 AT 인가?

  1. 100
  2. 175
  3. 370
  4. 420
(정답률: 43%)
  • 원형 판자석에 의한 자위의 세기는 판자석의 세기와 투자율, 그리고 입체각(cosθ)을 이용하여 계산합니다.
    ① [기본 공식] $\Phi_m \frac{1 - \cos \theta}{2 \mu_0}$
    ② [숫자 대입] $0.01 \times \frac{1 - \frac{10}{\sqrt{10^2 + 5^2}}}{2 \times 4\pi \times 10^{-7}}$
    ③ [최종 결과] $420$ AT
  • 자위 U = M/2uo (1- h/루트 a제곱+h제곱)

    0.01 / 2x 4π x 10-7승 x (1- 0.1 / 루트 0.05제곱+0.1제곱) = 420.06
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 평면도체 표면에서 d[m] 거리에 점전하 Q[C]이 있을 때 이 전하를 무한원점까지 운반하는데 필요한 일[J]은?

  1. Q2 / 4πε0d
  2. Q2 / 8πε0d
  3. Q2 / 16πε0d
  4. Q2 / 32πε0d
(정답률: 76%)
  • 전기영상법을 이용하여 평면도체 표면의 전하 분포를 가상의 영상전하로 대체하여 계산합니다. 점전하 $Q$와 영상전하 $-Q$ 사이의 거리가 $2d$인 상태에서 전하를 무한원점까지 운반하는 에너지를 구한 뒤, 시스템 전체 에너지는 두 전하가 공유하므로 절반으로 나누어 계산합니다.
    ① [기본 공식] $W = \frac{1}{2} \frac{Q^{2}}{4\pi\epsilon_{0}(2d)}$
    ② [숫자 대입] $W = \frac{1}{2} \frac{Q^{2}}{8\pi\epsilon_{0}d}$
    ③ [최종 결과] $W = \frac{Q^{2}}{16\pi\epsilon_{0}d}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 유전율 ε, 전계의 세기 E인 유전체의 단위 체적에 축적되는 에너지는?

  1. E / 2ε
  2. εE / 2
  3. εE2 / 2
  4. ε2E2 / 2
(정답률: 83%)
  • 유전체 내의 단위 체적당 축적되는 에너지 밀도 공식을 적용합니다.
    ① [기본 공식] $w = \frac{1}{2} \epsilon E^2$
    ② [숫자 대입] (공식 그대로 적용)
    ③ [최종 결과] $\frac{\epsilon E^2}{2}$
  • 단위 체적 유전체에 축적되는에너지 W = 1εE^2/2 = DE/2 = D^2/2ε
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 길이 l[m], 지름 d[m]인 원통이 길이 방향으로 균일하게 자화되어 자화의 세기가 J[Wb/m2]인 경우 원통 양단에서의 전자극의 세기[Wb]는?

  1. πd2J
  2. πdJ
  3. 4J / πd2
  4. πd2J / 4
(정답률: 55%)
  • 전자극의 세기는 자화의 세기에 원통의 단면적을 곱하여 구할 수 있습니다.
    ① [기본 공식] $m = J \times S = J \times \frac{\pi d^{2}}{4}$
    ② [숫자 대입] $m = J \times \frac{\pi d^{2}}{4}$
    ③ [최종 결과] $m = \frac{\pi d^{2} J}{4}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 자기인덕턴스 L1, L2와 상호인덕턴스 M사이의 결합계수는? (단, 단위는 H이다.)

(정답률: 87%)
  • 두 코일 사이의 자기적 결합 정도를 나타내는 결합계수 $k$는 상호인덕턴스와 각 자기인덕턴스의 곱의 제곱근 비율로 정의됩니다.
    ① [기본 공식] $M = k \sqrt{L_1 L_2}$
    ② [숫자 대입] $k = \frac{M}{\sqrt{L_1 L_2}}$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 진공 중에서 선전하 밀도 ρㅣ=6×10-8C/m인 무한히 긴 직선상 선전하가 x 축과 나란하고 z=2m 점을 지나고 있다. 이 선전하에 의하여 반지름 5m인 원점에 중심을 둔 구표면 S0를 통과하는 전기력선수는 약 몇 V/m인가?

  1. 3.1 × 104
  2. 4.8 × 104
  3. 5.5 × 104
  4. 6.2 × 104
(정답률: 34%)
  • 가우스 법칙에 따라 구 표면을 통과하는 총 전기력선수는 구 내부에 포함된 총 전하량을 유전율로 나눈 값과 같습니다. 먼저 구 내부를 지나는 직선 전하의 길이를 구한 뒤 총 전하량을 산출하여 계산합니다.
    ① [기본 공식] $N = \frac{Q}{\epsilon_0} = \frac{\rho_l \cdot \ell}{\epsilon_0}$
    ② [숫자 대입] $N = \frac{6 \times 10^{-8} \times 2\sqrt{5^2 - 2^2}}{8.855 \times 10^{-12}}$
    ③ [최종 결과] $N = 6.2 \times 10^4$
  • 구내의 선전하 길이 l = 2x 루트 5제곱-2제곱 =2루트21
    전기력선수 N = Q/ε0 = 6x10-8승x2루트21 / 8.855x10-12승
    = 62101 => 6.2x10의4승
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 대지면에 높이 h[m]로 평행하게 가설된 매우 긴 선전하가 지면으로부터 받는 힘은?

  1. h에 비례
  2. h에 반비례
  3. h2에 비례
  4. h2에 반비례
(정답률: 75%)
  • 대지면과 평행한 선전하가 받는 힘은 영상전하법을 이용하여 구할 수 있으며, 힘의 크기는 높이 $h$에 반비례합니다.
    ① [기본 공식] $F = \frac{\lambda^2}{2\pi \epsilon_0 h}$
    ② [숫자 대입] $F \propto \frac{1}{h}$
    ③ [최종 결과] $F \propto \frac{1}{h}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 정전에너지, 전속밀도 및 유전상수 εr의 관계에 대한 설명중 틀린 것은?

  1. 굴절각이 큰 유전체는 εr이 크다.
  2. 동일 전속밀도에서는 εr이 클수록 정전에너지는 작아진다.
  3. 동일 정전에너지에서는 εr이 클수록 전속밀도가 커진다.
  4. 전속은 매질에 축적되는 에너지가 최대가 되도록 분포 된다.
(정답률: 65%)
  • 정전계에서 전속은 에너지가 가장 낮은 상태로 안정화되려는 성질이 있습니다.
    따라서 전속은 매질에 축적되는 에너지가 최소가 되도록 분포됩니다.

    오답 노트
    굴절각이 큰 유전체는 $\epsilon_r$이 크다: 유전율이 클수록 굴절각이 커지므로 옳은 설명입니다.
  • 정전계의 네어지 소비가최소가 되도록 분포된다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. σ=1℧/m, εs=6, μ=μ0인 유전체에 교류전압을 가할 때 변위전류와 전도전류의 크기가 같아지는 주파수는 약몇 Hz 인가?

  1. 3.0 × 109
  2. 4.2 × 109
  3. 4.7 × 109
  4. 5.1 × 109
(정답률: 41%)
  • 전도전류 밀도($\sigma E$)와 변위전류 밀도($\omega \epsilon E$)가 같아지는 지점의 임계주파수를 구하는 문제입니다.
    ① [기본 공식] $f = \frac{\sigma}{2\pi \epsilon_s \epsilon_0}$
    ② [숫자 대입] $f = \frac{1}{2\pi \times 6 \times 8.854 \times 10^{-12}}$
    ③ [최종 결과] $f = 3.0 \times 10^9$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 그 양이 증가함에 따라 무한장 솔레노이드의 자기인덕턴스 값이 증가하지 않는 것은 무엇인가?

  1. 철심의 반경
  2. 철심의 길이
  3. 코일의 권수
  4. 철심의 투자율
(정답률: 75%)
  • 솔레노이드의 자기인덕턴스 공식 $L = \frac{\mu N^2 S}{l}$에서 분모에 위치한 철심의 길이는 인덕턴스 값과 반비례 관계에 있습니다. 따라서 철심의 길이가 증가하면 인덕턴스 값은 오히려 감소하게 되므로 증가하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 단면적 S[m2], 단위 길이당 권수가 n0[회/m]인 무한히 긴 솔레노이드의 자기인덕턴스[H/m]는?

  1. μSn0
  2. μSn20
  3. μS2n0
  4. μS2n20
(정답률: 83%)
  • 무한히 긴 솔레노이드의 자기인덕턴스는 단위 길이당 권수와 단면적, 투자율의 곱으로 결정됩니다.
    ① [기본 공식] $L = \mu S n_0^2$
    ② [숫자 대입] $L = \mu S n_0^2$
    ③ [최종 결과] $L = \mu S n_0^2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 비투자율 1000인 철심이 든 환상솔레노이드의 권수가 600회, 평균지름 20cm, 철심의 단면적 10cm2이다. 이 솔레노이드에 2A의 전류가 흐를 때 철심 내의 자속은 약몇 Wb 인가?

  1. 1.2 × 10-3
  2. 1.2 × 10-4
  3. 2.4 × 10-3
  4. 2.4 × 10-4
(정답률: 57%)
  • 환상 솔레노이드 내부의 자속을 구하는 문제입니다. 자속 $\Phi$는 자속밀도 $B$와 단면적 $S$의 곱으로 계산하며, 자계의 세기 $H$는 권수와 전류를 길이로 나눈 값입니다.
    ① [기본 공식] $\Phi = \mu_0 \mu_s \frac{NI}{2\pi r} S$
    ② [숫자 대입] $\Phi = 4\pi \times 10^{-7} \times 1000 \times \frac{600 \times 2}{2\pi \times 0.1} \times 10 \times 10^{-4}$
    ③ [최종 결과] $\Phi = 2.4 \times 10^{-3} \text{ Wb}$
  • 4π x 10-7승 x 1000 x 600 x 2 x 10 x 10-4승 / 2πx0.1 =2.4 x 10-3승
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 3개의 점전하 Q1=3C, Q2=1C, Q3=-3C을 점 P1(1,0,0), P2(2,0,0), P3(3,0,0)에 어떻게 놓으면 원점에서 전계의 크기가 최대가 되는가?

  1. P1에 Q1, P2에 Q2, P3에 Q3
  2. P1에 Q2, P2에 Q3, P3에 Q1
  3. P1에 Q3, P2에 Q1, P3에 Q2
  4. P1에 Q3, P2에 Q2, P3에 Q1
(정답률: 75%)
  • 원점에서의 전계 크기를 최대화하는 전하 배치를 찾는 문제입니다. 전계의 크기 $E$는 전하량 $Q$에 비례하고 거리의 제곱 $r^2$에 반비례하므로, 거리가 가까울수록 전계 영향력이 큽니다.
    각 지점 $P_1, P_2, P_3$에서의 전계 비는 $1/1^2 : 1/2^2 : 1/3^2 = 9 : 4 : 1$이므로, 가장 영향력이 큰 $P_1$에 가장 큰 전하 $Q_1$을, $P_2$에 $Q_2$를, $P_3$에 $Q_3$를 배치해야 전체 전계의 합이 최대가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 맥스웰의 전자방정식에 대한 의미를 설명한 것으로 틀린것은?

  1. 자계의 회전은 전류밀도와 같다.
  2. 자계는 발산하며, 자극은 단독으로 존재한다.
  3. 전계의 회전은 자속밀도의 시간적 감소율과 같다.
  4. 단위체적 당 발산 전속 수는 단위체적 당 공간전하 밀도와 같다.
(정답률: 72%)
  • 맥스웰 방정식의 물리적 의미를 묻는 문제입니다. 자계는 항상 N극과 S극이 쌍으로 존재하며, 고립된 자극(자기 단극자)은 존재하지 않으므로 자계의 발산은 항상 0입니다.

    오답 노트
    자계는 발산하며, 자극은 단독으로 존재한다: $\text{div} B = 0$이므로 자계는 발산하지 않으며 단독 자극은 존재하지 않습니다.
  • 자계는 발산하지 않으며, 독립된 자하는없다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 전기력선의 설명 중 틀린 것은?

  1. 전기력선은 부전하에서 시작하여 정전하에서 끝난다.
  2. 단위 전하에서는 1/ε0개의 전기력선이 출입한다.
  3. 전기력선은 전위가 높은 점에서 낮은 점으로 향한다.
  4. 전기력선의 방향은 그 점의 전계의 방향과 일치하며 밀도는 그 점에서의 전계의 크기와 같다.
(정답률: 78%)
  • 전기력선의 기본 성질에 대한 문제입니다. 전기력선은 항상 전위가 높은 정전하(+)에서 시작하여 전위가 낮은 부전하(-)에서 끝납니다.

    오답 노트
    부전하에서 시작하여 정전하에서 끝난다: 정전하에서 시작하여 부전하로 끝나는 것이 옳습니다.
  • 전기력선은 정전하에서 출발하여 부전하에서 멈추거나 무한원까지 퍼져나간다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 유전율이 ε=4ε0이고 투자율이 μ0인 비도전성 유전체에서 전자파 전계의 세기가 E(z,t)=ay377cos(109t-βz) [V/m]일 때의 자계의 세기 H는 몇 A/m 인가?

  1. -az2cos(109-βz)
  2. -ax2cos(109-βz)
  3. -az7.1×104cos(109t-βz)
  4. -ax7.1×104cos(109t-βz)
(정답률: 54%)
  • 전계와 자계의 세기 비율은 매질의 고유 임피던스에 의해 결정되며, 방향은 오른손 법칙에 따라 전파 방향($+z$)과 전계 방향($+y$)을 고려하여 결정합니다.
    ① [기본 공식]
    $$H = E \times \sqrt{\frac{\epsilon}{\mu}}$$
    ② [숫자 대입]
    $$H = 377 \times \sqrt{\frac{4\epsilon_0}{\mu_0}} = 377 \times \frac{2}{377}$$
    ③ [최종 결과]
    $$H = 2$$
    방향은 $+z$ 방향으로 진행하는 전계가 $+y$ 방향일 때, $H$는 $-x$ 방향이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전력공학

21. 변류기 수리 시 2차측을 단락시키는 이유는?

  1. 1차측 과전류 방지
  2. 2차측 과전류 방지
  3. 1차측 과전압 방지
  4. 2차측 과전압 방지
(정답률: 58%)
  • 변류기(CT)의 2차측을 개방하면 1차측 전류가 모두 자화전류가 되어 2차측에 매우 높은 고전압이 유기되므로, 이를 방지하기 위해 반드시 2차측을 단락시켜야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 1년 365일 중 185일은 이 양 이하로 내려가지 않는 유량은?

  1. 평수량
  2. 풍수량
  3. 고수량
  4. 저수량
(정답률: 80%)
  • 유량의 정의에 따라 1년 365일 중 185일 동안 이 양 이하로 내려가지 않는 유량을 평수량이라고 합니다.

    오답 노트
    갈수량: 275일 기준
    저수량: 355일 기준
    풍수량: 95일 기준
  • 평수량 : 1년을 통하여 185일은 이보다 내려가지 않는 유량
    풍수량 : 1년을 통하여 95일은 이보다 내려가지 않는 유량
    갈수량 : 1년을 통하여 355일은 이보다 내려가지 않는 유량
    저수량 : 1년을 통하여 275일은 이보다 내려가지 않는 유량
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 배전선의 전압조정장치가 아닌 것은?

  1. 승압기
  2. 리클로저
  3. 유도전압조정기
  4. 주상변압기 탭 절환장치
(정답률: 77%)
  • 리클로저는 사고 발생 시 자동으로 전원을 차단했다가 일정 시간 후 다시 투입하는 차단기의 일종으로, 전압을 조정하는 장치가 아닙니다.

    오답 노트
    승압기, 유도전압조정기, 주상변압기 탭 절환장치: 전압을 조정하는 장치임
  • 선로 전압 조정
    승압기
    유도전압 조정기
    주변압기의 탭조정
    선로전압 강하보상기
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 발전기 또는 주변압기의 내부고장 보호용으로 가장 널리 쓰이는 것은?

  1. 거리계전기
  2. 과전류계전기
  3. 비율차동계전기
  4. 방향단락계전기
(정답률: 79%)
  • 비율차동계전기는 보호 구간으로 유입되는 전류와 유출되는 전류의 벡터 차이를 비교하여 동작하며, 내부 고장 시 발생하는 차전류를 검출하므로 발전기나 주변압기의 내부고장 보호용으로 가장 적합합니다.
  • 비율차동계전기
    변압기 내부 고장 발생시 고-저압측에 설치한 CT 2차측의 억제코일에 흐르는 전류차가 일정비율 이상이 되었을 때 계전기가 동작하는 방식
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 그림과 같은 선로의 등가선간거리는 몇 m인가?

  1. 5
  2. 5√2
(정답률: 79%)
  • 3상 선로의 등가선간거리는 각 전선 상호 간 거리의 기하학적 평균으로 계산합니다.
    ① [기본 공식]
    $$D = \sqrt[3]{d_{12} \times d_{23} \times d_{31}}$$
    ② [숫자 대입]
    $$D = \sqrt[3]{5 \times 5 \times 10}$$
    ③ [최종 결과]
    $$D = 5\sqrt[3]{2}$$
    따라서 정답은 입니다.
  • 등가선간거리 D0 = 3루트5x5x10 = 5 3루트2
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 서지파(진행파)가 서지 임피던스 Z1의 선로측에서 서지임피던스 Z2의 선로측으로 입사할 때 투과계수(투과파전압÷입사파 전압) b를 나타내는 식은?

(정답률: 63%)
  • 서지 임피던스가 $Z_1$인 선로에서 $Z_2$인 선로로 진행파가 입사할 때, 투과되는 전압과 입사 전압의 비인 투과계수 $b$는 다음과 같습니다.
    $$\text{투과계수 } b = \frac{2Z_2}{Z_1 + Z_2}$$
    따라서 정답은 입니다.
  • 투과계수 b = 2Z2 / Z1+Z2
    반사계수 a = Z2-Z1 / Z1+Z2
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 3상 송전선로에서 선간단락이 발생하였을 때 다음 중 옳은 것은?

  1. 역상전류만 흐른다.
  2. 정상전류와 역상전류가 흐른다.
  3. 역상전류와 영상전류가 흐른다.
  4. 정상전류와 영상전류가 흐른다.
(정답률: 79%)
  • 3상 송전선로에서 선간단락(2선 단락) 사고가 발생하면 평형이 깨지며 정상분 전류와 역상분 전류가 흐르게 됩니다.

    오답 노트
    영상전류가 흐른다: 영상전류는 지락 사고(1선 지락, 2선 지락) 시에만 발생하며, 선간단락 시에는 흐르지 않음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 송전계통의 안정도 향상 대책이 아닌 것은?

  1. 전압 변동을 적게 한다.
  2. 고속도 재폐로 방식을 채용한다.
  3. 고장시간, 고장전류를 적게 한다.
  4. 계통의 직렬 리액턴스를 증가시킨다.
(정답률: 82%)
  • 송전계통의 안정도를 높이기 위해서는 전압 변동을 최소화하고, 고장 시간을 단축하며, 고속도 재폐로 방식을 통해 신속하게 계통을 복구해야 합니다. 계통의 직렬 리액턴스를 증가시키면 전력 전송 능력이 감소하여 오히려 안정도가 저하됩니다.

    오답 노트
    계통의 직렬 리액턴스를 증가시킨다: 리액턴스가 커지면 전송 전력이 감소하여 안정도가 떨어짐
  • 안정도 향상 대책
    계통의 리액턴스감소
    고장전류를 줄이고 고장구간 신속하게 차단
    고장 발생 시 발전기의 입.출력 불평형 감소
    계통 전압 변동의 제어(속응여자방식,계통연계,중간조상방식)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 배전선로에 사고범위의 확대를 방지하기 위한 대책으로 적당하지 않은 것은?

  1. 선택접지계전방식 채택
  2. 자동고장 검출장치 설치
  3. 진상콘덴서 설치하여 전압보상
  4. 특고압의 경우 자동구분개폐기 설치
(정답률: 74%)
  • 사고 범위 확대 방지는 계전기나 개폐기를 통해 고장 구간을 빠르게 분리하는 것이 핵심입니다. 진상콘덴서 설치는 전압 보상이나 역률 개선을 위한 장치이며 사고 범위 확대 방지와는 직접적인 관련이 없습니다.
  • 배전선로 사고 확대 방지대책
    배전계통의 루프화 , 구분 개폐기 설치
    선택접지 계전방식 채택 , 자동고장 검출장치 설치
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 화력발전소에서 재열기의 사용 목적은?

  1. 증기를 가열한다.
  2. 공기를 가열한다.
  3. 급수를 가열한다.
  4. 석탄을 건조한다.
(정답률: 78%)
  • 재열기는 터빈에서 팽창된 증기를 다시 가열하여 효율을 높이는 장치이므로 증기를 가열하는 것이 목적입니다.

    오답 노트
    공기 예열기: 연소용 공기 예열
    절탄기: 보일러 급수 예열
    과열기: 포화증기를 가열
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 송전전력, 송전거리, 전선의 비중 및 전력손실률이 일정하다고 하면 전선의 단면적 A[mm2]와 송전전압 V[kV]와의 관계로 옳은 것은?

  1. A ∝ V
  2. A ∝ V2
  3. A ∝ 1/√V
  4. A ∝ 1/V2
(정답률: 68%)
  • 전력손실 공식과 저항 공식을 결합하여 단면적과 전압의 관계를 도출합니다.
    ① [기본 공식] $P_{l} = \frac{P_{s}^{2} \cdot R}{V^{2} \cdot \cos^{2} \theta}$
    ② [숫자 대입] $P_{l} = \frac{P_{s}^{2} \cdot \frac{\rho L}{A}}{V^{2} \cdot \cos^{2} \theta}$
    ③ [최종 결과] $A \propto \frac{1}{V^{2}}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 선로에 따라 균일하게 부하가 분포된 선로의 전력손실은 이들 부하가 선로의 말단에 집중적으로 접속되어 있을 때보다 어떻게 되는가?

  1. 1/2로 된다.
  2. 1/3로 된다.
  3. 2배로 된다.
  4. 3배로 된다.
(정답률: 72%)
  • 부하가 선로 말단에 집중되어 있을 때와 비교하여, 선로에 균일하게 분포되어 있을 때의 전압강하는 $1/2$배, 전력손실은 $1/3$배가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 반지름 r [m]이고 소도체 간격 S인 4복도체 송전선로에서 전선 A, B, C가 수평으로 배열되어 있다. 등가 선간거리가 D(m)로 배치되고 완전 연가 된 경우 송전선로의 인덕턴스는 몇 mH/km 인가?

(정답률: 68%)
  • 4복도체 송전선로의 인덕턴스를 구하는 문제입니다. $n$도체일 때 기하학적 등가 반지름 $r_e$는 $r^{1/n}S^{(n-1)/n}$로 계산하며, 이를 인덕턴스 공식에 대입합니다.
    ① [기본 공식] $L = 0.4605 \log_{10} \frac{D}{r_e} + 0.0125$
    ② [숫자 대입] $L = 0.4605 \log_{10} \frac{D}{\sqrt[4]{rS^3}} + 0.0125$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 최소 동작 전류 이상의 전류가 흐르면 한도를 넘은 양(量)과는 상관없이 즉시 동작하는 계전기는?

  1. 순한시 계전기
  2. 반한시 계전기
  3. 정한시 계전기
  4. 반한시 정한시 계전기
(정답률: 74%)
  • 계전기의 동작 특성 중 순한시 계전기는 설정된 최소 동작 전류 이상의 전류가 흐르는 즉시 지체 없이 동작하는 특성을 가집니다.

    오답 노트
    정한시: 설정 시간 후 동작
    반한시: 전류가 클수록 동작 시간이 짧아짐
    반한시 정한시: 일정 전류까지는 반한시, 그 이상은 정한시 특성
  • 순한시 계전기 : 고장 검출 시 즉시 동작
    정한시 계전기 : 고장검출 일정 시간 후에 동작
    반한시 계전기 : 고장 전류가 크면 동작시간이 짧고 고장전류가 작으면 동작시 간이 길어져 동작
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 최근에 우리나라에서 많이 채용되고 있는 가스절연개폐설비(GIS)의 특징으로 틀린 것은?

  1. 대기 절연을 이용한 것에 비해 현저하게 소형화 할 수 있으나 비교적 고가이다.
  2. 소음이 적고 충전부가 완전한 밀폐형으로 되어 있기 때문에 안정성이 높다.
  3. 가스 압력에 대한 엄중 감시가 필요하며 내부 점검 및 부품 교환이 번거롭다.
  4. 한랭지, 산악 지방에서도 액화 방지 및 산화 방지 대책이 필요 없다.
(정답률: 77%)
  • 가스절연개폐설비(GIS)는 SF6 가스의 우수한 절연 성능을 이용하여 설비를 소형화하고 안정성을 높인 설비입니다. 하지만 한랭지나 산악 지방에서는 가스의 액화 가능성이 있으므로 반드시 액화 방지 및 산화 방지 대책을 세워야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 송전선로에 복도체를 사용하는 주된 목적은?

  1. 인덕턴스를 증가시키기 위하여
  2. 정전용량을 감소시키기 위하여
  3. 코로나 발생을 감소시키기 위하여
  4. 전선 표면의 전위경도를 증가시키기 위하여
(정답률: 81%)
  • 복도체(Bundle Conductor)는 전선 표면의 전위경도를 낮추어 전선 주변의 공기 절연 파괴를 막는 것이 핵심입니다.
    이를 통해 코로나 발생을 감소시켜 전력 손실을 줄이는 것이 주된 목적입니다.
  • 복도체 사용목적
    안정도를 증가시키고 코로나 발생 억제
    선로에서 L감소 C증가
    선로의 송전용량 증가
    페란티 효과에 의한 수전단전압 상승
    단락사고 시 소도체 상호간 흡입력 발생
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 송배전 선로의 전선 굵기를 결정하는 주요 요소가 아닌것은?

  1. 전압강하
  2. 허용전류
  3. 기계적 강도
  4. 부하의 종류
(정답률: 71%)
  • 송배전 선로의 전선 굵기는 전기적 손실과 물리적 안정성을 기준으로 결정합니다.
    전압강하를 억제하고, 전선이 타지 않도록 허용전류를 고려하며, 전선이 끊어지지 않게 기계적 강도를 확보해야 합니다.

    오답 노트
    부하의 종류: 전선의 굵기를 결정하는 직접적인 물리적/전기적 설계 요소가 아닙니다.
  • 전선 굵기 결정 요소 : 허용 전류, 전압 강하, 기계적 강도
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 기준 선간전압 23kV, 기준 3상 용량 5000kVA, 1선의 유도리액턴스가 15Ω일 때 %리액턴스는?

  1. 28.36%
  2. 14.18%
  3. 7.09%
  4. 3.55%
(정답률: 78%)
  • 퍼센트 리액턴스는 기준 용량과 임피던스, 기준 전압의 관계를 이용하여 계산합니다.
    ① [기본 공식] $\%Z = \frac{P Z}{10 V^{2}}$
    ② [숫자 대입] $\%Z = \frac{5000 \times 15}{10 \times 23^{2}}$
    ③ [최종 결과] $\%Z = 14.18$
  • %리액턴스 %X = PX / 10V제곱

    5000x15 / 10x23제곱 = 14.177 =14.18
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 망상(Network) 배전방식에 대한 설명으로 옳은 것은?

  1. 전압 변동이 대체로 크다.
  2. 부하 증가에 대한 융통성이 적다.
  3. 방사상 방식보다 무정전 공급의 신뢰도가 더 높다.
  4. 인축에 대한 감전사고가 적어서 농촌에 적합하다.
(정답률: 66%)
  • 망상 배전방식은 대규모 도시나 부하 밀집도가 높은 지역에 유리하며, 전원 공급 경로가 다각화되어 있어 방사상 방식보다 무정전 공급의 신뢰도가 훨씬 높습니다.

    오답 노트
    전압 변동이 크다: 방사상 방식의 특징
    부하 증가 융통성이 적다: 방사상 방식의 특징
    농촌에 적합하다: 방사상 방식의 특징
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 3상용 차단기의 정격전압은 170kV이고 정격차단전류가 50kA일 때 차단기의 정격차단용량은 약 몇 MVA인가?

  1. 5000
  2. 10000
  3. 15000
  4. 20000
(정답률: 77%)
  • 3상 차단기의 정격차단용량은 선간전압과 정격차단전류의 곱에 $\sqrt{3}$을 곱하여 계산합니다.
    ① [기본 공식] $P_{s} = \sqrt{3} V I_{s}$
    ② [숫자 대입] $P_{s} = 1.732 \times 170 \times 50$
    ③ [최종 결과] $P_{s} = 14722$ (약 $15000$ MVA)
  • 차단용량 Ps = 루트3 x 170 x 50
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전기기기

41. 3상 직권 정류자전동기에 중간 변압기를 사용하는 이유로 적당하지 않은 것은?

  1. 중간 변압기를 이용하여 속도 상승을 억제할 수 있다.
  2. 회전자 전압을 정류작용에 맞는 값으로 선정할 수 있다.
  3. 중간 변압기를 사용하여 누설 리액턴스를 감소할 수 있다.
  4. 중간 변압기의 권수비를 바꾸어 전동기 특성을 조정할 수 있다.
(정답률: 55%)
  • 3상 직권 정류자전동기에서 중간 변압기는 정류에 적합한 전압을 선정하고, 권수비를 조절하여 전동기 특성을 조정하며, 속도 상승을 억제하기 위해 사용합니다. 누설 리액턴스를 감소시키는 것과는 관련이 없습니다.
  • 3상 직권 장류자 전동기 중간 변압기를 사용하는 이유

    전압의 크기에 관계없이 정류에 알맞게 회전자 전압을 선택 가능

    중간 변압기의 권수비를 바꾸어 전동기의 특성을 조정

    직권 특성이기 때문에 경부하에서는 속도가 매우 상승하나 중간 변압기를 사용하여 철심을 포화하도록 하면 속도 상승을 제한 가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 변압기의 권수를 N이라고 할 때 누설리액턴스는?

  1. N에 비례한다.
  2. N2에 비례한다.
  3. N에 반비례한다.
  4. N2에 반비례한다.
(정답률: 72%)
  • 변압기의 누설리액턴스는 인덕턴스 $L$에 비례하며, 인덕턴스는 권수 $N$의 제곱에 비례하는 성질을 가집니다.
    ① [기본 공식]
    $$L = \frac{\mu S N^{2}}{l}$$
    ② [숫자 대입]
    권수가 $2$배 증가 시
    $$L \propto 2^{2}$$
    ③ [최종 결과]
    $$L \propto 4$$
    따라서 누설리액턴스는 $N^{2}$에 비례합니다.
  • 누설리액턴스는 권수의 제곱에 비례
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 직류기의 온도상승 시험 방법 중 반환부하법의 종류가 아닌것은?

  1. 카프법
  2. 홉킨슨법
  3. 스코트법
  4. 블론델법
(정답률: 71%)
  • 직류기의 온도상승 시험 중 반환부하법에는 카프법, 홉킨슨법, 블론델법이 포함됩니다. 스코트법은 변압기의 결선 방식(T-결선)과 관련된 개념으로 반환부하법의 종류가 아닙니다.
  • 변환 부하법 = 카프법,홉킨슨법,블론델법
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 단상 직권 정류자전동기에서 보상권선과 저항도선의 작용을 설명한 것으로 틀린 것은?

  1. 역률을 좋게 한다.
  2. 변압기 기전력을 크게 한다.
  3. 전기자 반작용을 감소시킨다.
  4. 저항도선은 변압기 기전력에 의한 단락전류를 적게 한다.
(정답률: 58%)
  • 보상권선은 전기자 반작용을 억제하여 역률을 개선하고 변압기 기전력을 감소시키는 역할을 하며, 저항도선은 임피던스를 높여 변압기 기전력에 의한 단락전류를 억제하는 역할을 합니다. 따라서 변압기 기전력을 크게 한다는 설명은 틀린 것입니다.
  • 단상 직권 정류자 전동기
    보상권선 : 전기자 반작용 상쇄 , 역률 저하 방지
    전기자 코일과 정류자편 사이의 접속에 고저항의 도선을 사용하여 단락전류를 제한
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 일반적인 변압기의 손실 중에서 온도상승에 관계가 가장적은 요소는?

  1. 철손
  2. 동손
  3. 와류손
  4. 유전체손
(정답률: 59%)
  • 유전체손은 절연물 내부에서 발생하는 손실로, 일반적인 변압기 손실 중 그 크기가 매우 작아 온도 상승에 미치는 영향이 거의 없으므로 무시할 수 있는 요소입니다.

    오답 노트
    동손: 전류의 제곱에 비례하며 온도 상승에 따른 저항 변화와 밀접한 관계가 있음
  • 유전체 손 : 전압이 높을때 절연물의 유전체로 인하여 생기는 손실로 다른 손실에 비하여 미미하다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 직류발전기의 병렬 운전에서 부하 분담의 방법은?

  1. 계자전류와 무관하다.
  2. 계자전류를 증가하면 부하분담은 감소한다.
  3. 계자전류를 증가하면 부하분담은 증가한다.
  4. 계자전류를 감소하면 부하분담은 증가한다.
(정답률: 60%)
  • 직류발전기의 병렬 운전 시 단자전압 $V$가 일정할 때, 계자전류가 증가하면 유기기전력 $E$가 상승하여 전기자 전위차가 커지게 됩니다. 이에 따라 전기자 전류가 증가하게 되며, 이는 곧 해당 발전기가 분담하는 부하가 증가함을 의미합니다.
  • 계자전류가 증가하면 유기기전력이 증가하므로 부하분담은 증가한다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 1차전압 6600V, 2차전압 220V, 주파수 60Hz, 1차권수 1000회의 변압기가 있다. 최대 자속은 약 몇 Wb인가?

  1. 0.020
  2. 0.025
  3. 0.030
  4. 0.032
(정답률: 69%)
  • 변압기의 유도기전력 공식을 이용하여 최대 자속을 구할 수 있습니다.
    ① [기본 공식] $\Phi = \frac{E}{4.44 f N}$
    ② [숫자 대입] $\Phi = \frac{6600}{4.44 \times 60 \times 1000}$
    ③ [최종 결과] $\Phi = 0.025$ Wb
  • 최대자속 = E/4.44fN =

    6600 / 4.44 x 60 x 1000 = 0.024777 Wb
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 역률 100% 일 때의 전압 변동률  은 어떻게 표시되는 가?

  1. %저항강하
  2. %리액턴스강하
  3. %서셉턴스강하
  4. %임피던스강하
(정답률: 71%)
  • 전압 변동률 공식 $\epsilon = p \cos \theta + q \sin \theta$에서 역률이 $100\%$이면 $\cos \theta = 1$, $\sin \theta = 0$이 되어 저항강하 성분인 $p$만 남게 됩니다. 따라서 역률 $100\%$일 때의 전압 변동률은 %저항강하와 같습니다.
  • 역률이 1이면 전압변동률은 %R
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 3상 농형 유도전동기의 기동방법으로 틀린 것은?

  1. Y-△ 기동
  2. 전전압 기동
  3. 리액터 기동
  4. 2차 저항에 의한 기동
(정답률: 76%)
  • 농형 유도전동기는 구조적으로 2차 회로에 저항을 삽입할 수 없으므로 2차 저항에 의한 기동이 불가능합니다.

    오답 노트
    2차 저항에 의한 기동: 권선형 유도전동기에서 비례추이를 이용해 사용하는 기동법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 직류 복권발전기의 병렬운전에 있어 균압선을 붙이는 목적은 무엇인가?

  1. 손실을 경감한다.
  2. 운전을 안정하게 한다.
  3. 고조파의 발생을 방지한다.
  4. 직권계자간의 전류증가를 방지한다.
(정답률: 65%)
  • 직류 복권발전기를 병렬운전할 때, 각 발전기의 단자전압을 일정하게 유지하여 운전을 안정하게 하기 위해 균압선을 설치합니다.
  • 안정한 병렬운전을 위하여 균압선을 설치해야한다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 2방향성 3단자 사이리스터는 어느 것인가?

  1. SCR
  2. SSS
  3. SCS
  4. TRIAC
(정답률: 79%)
  • 사이리스터는 단자 수와 방향성에 따라 구분됩니다. TRIAC은 3개의 단자를 가지며 양방향으로 전류를 흘릴 수 있는 2방향성 소자입니다.

    오답 노트
    SCR: 단방향성 3단자
    SSS: 2방향성 2단자
    SCS: 단방향성 4단자
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 15kVA, 3000/200V 변압기의 1차측 환산 등가 임피던스가 5.4+j6Ω 일 때, %저항강하 p와 %리액턴스강하 q는 각각 약 몇 %인가?

  1. p=0.9, q=1
  2. p=0.7, q=1.2
  3. p=1.2, q=1
  4. p=1.3, q=0.9
(정답률: 66%)
  • 1차측 정격전류를 구한 후, 저항강하와 리액턴스강하의 정의(전압강하/정격전압 $\times 100$)를 이용하여 각각의 백분율 강하를 계산합니다.
    ① [기본 공식] $p = \frac{I \times R}{V} \times 100, \quad q = \frac{I \times X}{V} \times 100$
    ② [숫자 대입] $p = \frac{5 \times 5.4}{3000} \times 100, \quad q = \frac{5 \times 6}{3000} \times 100$
    ③ [최종 결과] $p = 0.9, \quad q = 1$ %
  • %저항 %R = PR/10V제곱 = 15X5.2 / 10X 3제곱 = 0.9
    %리액턴스 %X = PX/10V제곱 = 15X6 / 10X 3제곱 = 1
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 유도전동기의 2차 여자제어법에 대한 설명으로 틀린 것은?

  1. 역률을 개선할 수 있다.
  2. 권선형 전동기에 한하여 이용된다.
  3. 동기속도의 이하로 광범위하게 제어할 수 있다.
  4. 2차 저항손이 매우 커지며 효율이 저하된다.
(정답률: 45%)
  • 2차 여자제어법은 권선형 유도전동기에서 외부로부터 전압을 인가하여 속도를 제어하는 방식으로, 역률을 개선할 수 있고 동기속도 이상과 이하로 광범위한 속도 제어가 가능합니다.

    오답 노트
    2차 저항손이 커지며 효율이 저하되는 것은 2차 저항제어법의 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 직류발전기를 3상 유도전동기에서 구동하고 있다. 이 발전기에 55kW의 부하를 걸 때 전동기의 전류는 약 몇 A인가? (단, 발전기의 효율은 88%, 전동기의 단자전압은 400V, 전동기 효율은 88%, 전동기의 역률은 82%로 한다.)

  1. 125
  2. 225
  3. 325
  4. 425
(정답률: 50%)
  • 발전기의 출력 부하를 전동기가 공급해야 하므로, 발전기 효율을 고려한 전동기의 출력(입력)을 먼저 구한 뒤 3상 전력 공식을 이용하여 전동기 전류를 계산합니다.
    ① [기본 공식] $I = \frac{P}{\sqrt{3} \times V \times \cos\theta \times \eta_{G} \times \eta_{M}}$
    ② [숫자 대입] $I = \frac{55000}{\sqrt{3} \times 400 \times 0.82 \times 0.88 \times 0.88}$
    ③ [최종 결과] $I = 125$ A
  • 전동기 입력 Pa = 55/0.88 x 0.88 x 0.82 = 86.61
    전동기 전류 I = 86.61 x 10의3승 / 루트3 x 400 = 125

    55000 / √3 x 400 x 0.88 x 0.88 x 0.82 = 125
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 동기기의 기전력의 파형 개선책이 아닌 것은?

  1. 단절권
  2. 집중권
  3. 공극조정
  4. 자극모양
(정답률: 57%)
  • 동기기의 기전력 파형을 개선하여 정현파에 가깝게 만들기 위해서는 단절권 및 분포권 채택, 공극 조정, 자극 모양 변경, 매극 매상의 슬롯 수 증가 등이 필요합니다. 집중권은 파형 개선책이 아니며 오히려 고조파를 증가시킬 수 있습니다.
  • 기전력을 정현파로 하기 위해 단절권 및 분포권으로 한다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 유도자형 동기발전기의 설명으로 옳은 것은?

  1. 전기자만 고정되어 있다.
  2. 계자극만 고정되어 있다.
  3. 회전자가 없는 특수 발전기이다.
  4. 계자극과 전기자가 고정되어 있다.
(정답률: 71%)
  • 유도자형 동기발전기는 계자권선과 전기자권선을 모두 고정시키고, 그 중앙에 권선이 없는 철심(유도자)만을 회전시키는 구조입니다. 주로 수백에서 수만 $\text{Hz}$의 고주파 전압을 얻기 위해 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 200V, 10kW의 직류 분권전동기가 있다. 전기자저항은 0.2Ω, 계자저항은 40Ω이고 정격전압에서 전류가 15A인 경우 5kgㆍm의 토크를 발생한다. 부하가 증가하여 전류가 25A로 되는 경우 발생토크[kgㆍm]는?

  1. 2.5
  2. 5
  3. 7.5
  4. 10
(정답률: 38%)
  • 분권전동기의 토크 $T$는 전기자전류 $I_{a}$에 비례합니다. 계자전류 $I_{f}$가 일정할 때, 부하 전류의 변화에 따른 전기자전류의 변화 비율을 토크에 적용합니다.
    ① [기본 공식] $I_{a} = I - \frac{V}{R_{f}}$
    ② [숫자 대입] $I_{a1} = 15 - \frac{200}{40} = 10, \quad I_{a2} = 25 - \frac{200}{40} = 20$
    ③ [최종 결과] $T = 5 \times \frac{20}{10} = 10$
  • 본 해설은 비추 누적갯수 초과로 자동 블라인드 되었습니다.
    (AI해설 오류가 많아 비추 2개 이상시 자동 블라인드 됩니다.)
    해설을 보시기 원하시면 클릭해 주세요
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 50Ω의 계자저항을 갖는 직류 분권발전기가 있다. 이 발전기의 출력이 5.4kW 일 때 단자전압은 100V, 유기기전력은 115V이다. 이 발전기의 출력이 2kW 일 때 단자전압이 125V라면 유기기전력은 약 몇 V인가?

  1. 130
  2. 145
  3. 152
  4. 159
(정답률: 42%)
  • 분권발전기의 유기기전력 공식 $E = V + I_{a}R_{a}$를 이용합니다. 먼저 첫 번째 조건에서 전기자저항 $R_{a}$를 구한 뒤, 두 번째 조건의 전류를 대입하여 유기기전력을 산출합니다.
    ① [기본 공식] $E = V + (\frac{P}{V} + \frac{V}{R_{f}})R_{a}$
    ② [숫자 대입] $E = 125 + (\frac{2000}{125} + \frac{125}{50}) \times 0.268$
    ③ [최종 결과] $E = 130$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 돌극형 동기발전기에서 직축 동기리액턴스를 Xd, 횡축 동기리액턴스를 Xq라 할 때의 관계는?

  1. Xd ＜ Xq
  2. Xd ＞ Xq
  3. Xd = Xq
  4. Xd 《 Xq
(정답률: 65%)
  • 돌극형 동기발전기는 구조적으로 직축(d축)의 공극이 횡축(q축)의 공극보다 작기 때문에, 자기 저항이 작아져 직축 동기리액턴스가 횡축 동기리액턴스보다 크게 나타납니다.

    오답 노트
    비돌극형: 직축과 횡축 리액턴스가 동일함
  • 돌극기에서는 일반적으로 Xd > Xq 이고,

    비돌극기에서는 Xd=Xq=Xs 이다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 10극 50Hz 3상 유도전동기가 있다. 회전자도 3상이고 회전자가 정지할 때 2차 1상간의 전압이 150V이다. 이것을 회전자계와 같은 방향으로 400rpm으로 회전시킬 때 2차 전압은 몇 V인가?

  1. 50
  2. 75
  3. 100
  4. 150
(정답률: 39%)
  • 유도전동기의 회전 시 2차 전압은 정지 시 전압에 슬립 $s$를 곱하여 구할 수 있습니다.
    ① [동기속도 공식]
    $$N_s = \frac{120f}{P} = \frac{120 \times 50}{10} = 600\text{ rpm}$$
    ② [슬립 공식]
    $$s = \frac{N_s - N}{N_s} = \frac{600 - 400}{600} = 0.333$$
    ③ [최종 결과]
    $$V = s \times V_{\text{stop}} = 0.333 \times 150 = 50\text{ V}$$
  • 동기속도 Ns = 120x50 / 10 =600rpm
    슬립 s =600-400 / 600 = 1/3
    회전시 2차 전압 E2 = 1/3 x 150 = 50V
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 회로이론 및 제어공학

61. 다음의 회로를 블록선도로 그리는 것 중 옳은 것은?

(정답률: 65%)
  • 회로의 전체 전압 $E(s)$는 저항 $R$에 의한 전압 강하와 인덕터 $L$에 의한 전압 강하의 합으로 나타낼 수 있습니다. 이를 블록선도로 나타내면 입력 $I(s)$가 $R$ 블록과 $Ls$ 블록으로 병렬 분기된 후 합산되는 구조가 됩니다.
    $$\text{전체 임피던스 } Z(s) = R + sL$$
    $$\text{전압 방정식 } E(s) = (R + sL)I(s)$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 특성방정식 s2+2ζωns+ω2n=0에서 감쇠진동을 하는 제동비 ζ의 값은?

  1. ζ ＞ 1
  2. ζ = 1
  3. ζ = 0
  4. 0 ＜ ζ ＜ 1
(정답률: 74%)
  • 제동비 $\zeta$의 값에 따라 시스템의 응답 특성이 결정되며, $0 < \zeta < 1$일 때 진동하면서 수렴하는 감쇠진동(부족제동)이 발생합니다.

    오답 노트
    $\zeta > 1$: 과제동
    $\zeta = 1$: 임계제동
    $\zeta = 0$: 무제동
  • 감쇠진동(부족제동) 0 ＜ ζ ＜ 1
    과제동 ζ > 1
    임계 제동 ζ = 1
    무제동 ζ =0
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 다음 그림의 전달함수 Y(z)/R(z)는 다음 중 어느 것인가?

  1. G(z)z
  2. G(z)z-1
  3. G(z)Tz-1
  4. G(z)Tz
(정답률: 41%)
  • 이상적 표본기에서 시간 지연 $T$는 $z$-변환 시 $z^{-1}$로 표현됩니다. 따라서 전달함수는 시스템 함수 $G(z)$에 지연 연산자가 곱해진 형태가 됩니다.
    $$\frac{Y(z)}{R(z)} = G(z)z^{-1}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 일정 입력에 대해 잔류편차가 있는 제어계는?

  1. 비례 제어계
  2. 적분 제어계
  3. 비례 적분 제어계
  4. 비례 적분 미분 제어계
(정답률: 63%)
  • 적분 제어계는 정상상태 오차인 잔류편차를 제거하는 특성을 가지고 있습니다. 따라서 잔류편차가 남아있는 제어계는 적분 동작이 포함되지 않은 비례 제어계입니다.
  • 비례 제어 : 잔류편차가 생기는 결점이 있다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 일반적인 제어시스템에서 안정의 조건은?

  1. 입력이 있는 경우 초기값에 관계없이 출력이 0으로 간다.
  2. 입력이 없는 경우 초기값에 관계없이 출력이 무한대로 간다.
  3. 시스템이 유한한 입력에 대해서 무한한 출력을 얻는 경우
  4. 시스템이 유한한 입력에 대해서 유한한 출력을 얻는 경우
(정답률: 65%)
  • 제어시스템에서 안정성의 기본 정의는 유한한 입력(Bounded Input)이 들어왔을 때 출력 또한 유한한 값(Bounded Output)으로 유지되는 BIBO 안정성을 의미합니다.

    오답 노트
    입력이 없는 경우 출력이 무한대로 가는 경우: 불안정 시스템의 특징입니다.
    유한한 입력에 무한한 출력을 얻는 경우: 불안정 시스템의 정의입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 개루프 전달함수 G(s)H(s)가 다음과 같이 주어지는 부궤 환계에서 근궤적 점근선의 실수축과 교차점은?

  1. 0
  2. -1
  3. -2
  4. -3
(정답률: 63%)
  • 근궤적 점근선의 실수축 교차점 $\sigma_a$는 (극점의 합 - 영점의 합) / (극점의 개수 - 영점의 개수) 공식을 사용합니다.
    주어진 전달함수 $G(s)H(s) = \frac{K}{s(s+4)(s+5)}$에서 극점은 $0, -4, -5$이고 영점은 없습니다.
    ① [기본 공식]- $\sigma_a = \frac{\sum \text{poles} - \sum \text{zeros}}{n - m}$
    ② [숫자 대입] $\sigma_a = \frac{(0 - 4 - 5) - 0}{3 - 0}$
    ③ [최종 결과] $\sigma_a = -3$
  • 극점 0, -4 , -5
    영점 0개

    점근선 교차점 0-4-5-(0) / 3-0 = -9/3 = -3
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. s3+11s2+2s+40=0 에는 양의 실수부를 갖는 근은 몇개 있는가?

  1. 1
  2. 2
  3. 3
  4. 없다.
(정답률: 69%)
  • 특성방정식 $s^3 + 11s^2 + 2s + 40 = 0$의 안정성을 판별하기 위해 루스-허위츠(Routh-Hurwitz) 표를 작성합니다.
    루스표의 1열 계수를 구하면 $1, 11, -\frac{18}{11}, 40$ 순으로 나타납니다. 이때 부호 변화가 2번(양 $\rightarrow$ 음 $\rightarrow$ 양) 발생하므로, 양의 실수부를 갖는 근은 2개입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 논리식 를 간략화한 것은?

  1. x + y
(정답률: 71%)
  • 주어진 논리식 $L = \bar{x} \cdot \bar{y} + \bar{x} \cdot y + x \cdot y$를 불 대수 법칙을 이용하여 간략화합니다.
    먼저 $\bar{x}$로 묶으면 $\bar{x}(\bar{y} + y) + x \cdot y$가 되며, $\bar{y} + y = 1$이므로 $\bar{x} + x \cdot y$가 됩니다. 여기에 분배법칙 $(\bar{x} + x)(\bar{x} + y)$를 적용하면 $1 \cdot (\bar{x} + y)$가 되어 최종적으로 가 도출됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

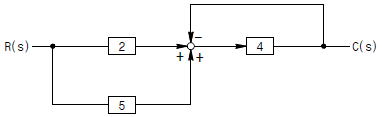

69. 그림과 같은 블록선도에서 전달함수 C(s)/R(s)를 구하면?

  1. 1/8
  2. 5/28
  3. 28/5
  4. 8
(정답률: 72%)
  • 블록선도의 전달함수는 (전방경로 이득의 합) / (1 - 루프 이득의 합) 공식을 사용하여 구합니다.
    ① [기본 공식] $\frac{C(s)}{R(s)} = \frac{\sum G_{forward}}{1 - \sum G_{loop}}$
    ② [숫자 대입] $\frac{C(s)}{R(s)} = \frac{(2 \times 4) + (5 \times 4)}{1 - (-4)}$
    ③ [최종 결과] $\frac{C(s)}{R(s)} = \frac{28}{5}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 에 있어서 진폭 A 및 위상각 θ는?

  1. A=0, θ=-90°
  2. A=0, θ=-180°
  3. A=∞, θ=-90°
  4. A=∞, θ=-180°
(정답률: 61%)
  • 전달함수 $G(j\omega) = \frac{K}{j\omega(j\omega + 1)}$에서 $\omega$가 무한대로 갈 때의 극한값을 분석합니다.
    분모를 전개하면 $(j\omega)^2 + j\omega = -\omega^2 + j\omega$가 되며, $\omega \to \infty$ 일 때 실수부인 $-\omega^2$이 지배적이 됩니다.
    따라서 식은 $\frac{K}{-\omega^2}$으로 간략화되며, 분모의 마이너스 부호로 인해 위상각 $\theta$는 $-180^\circ$가 되고, 분모가 무한대로 발산하므로 진폭 $A$는 $0$으로 수렴합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. R=100Ω, C=30㎌의 직렬회로에 f=60Hz, V=100V의 교류전압을 인가할 때 전류는 약 몇 A 인가?

  1. 0.42
  2. 0.64
  3. 0.75
  4. 0.87
(정답률: 55%)
  • RC 직렬회로에서 전체 임피던스를 구한 뒤, 옴의 법칙을 이용하여 전류를 계산합니다.
    ① [기본 공식] $I = \frac{V}{\sqrt{R^2 + X_C^2}}, X_C = \frac{1}{2\pi f C}$
    ② [숫자 대입] $I = \frac{100}{\sqrt{100^2 + (\frac{1}{2\pi \times 60 \times 30 \times 10^{-6}})^2}}$
    ③ [최종 결과] $I = 0.75$
  • 1/ 2π x 60 x 30 x 10-6승 = 88.42
    I = V/R = 100 / 루트 100제곱+88.42제곱 = 0.749
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 무손실 선로의 정상상태에 대한 설명으로 틀린 것은?

  1. 전파정수 γ은 이다.
  2. 특성 임피던스 이다.
  3. 진행파의 전파속도 이다.
  4. 감쇠정수 α=0, 위상정수 이다.
(정답률: 76%)
  • 무손실 선로는 저항 $R=0$ 및 컨덕턴스 $G=0$인 이상적인 선로를 말합니다. 이 경우 특성 임피던스는 순수하게 인덕턴스와 커패시턴스 성분만으로 결정됩니다.
    특성 임피던스는 $Z_{0} = \sqrt{\frac{L}{C}}$가 되어야 하므로, 라고 설명한 내용은 틀린 것입니다.
  • 특성 임피 던스 Z0 = 루트 Z/Y , 루트 L/C
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 그림과 같은 파형의 Laplace 변환은?

(정답률: 46%)
  • 주어진 파형은 $t=0$부터 $t=4$까지 기울기가 $1/2$인 직선이며, $t=4$에서 값이 $2$만큼 급격히 떨어지는 형태입니다. 이를 시간 이동 정리와 램프 함수를 이용하여 라플라스 변환하면 다음과 같습니다.
    $$f(t) = \frac{1}{2} t u(t) - \frac{1}{2}(t-4) u(t-4) - 2 u(t-4)$$
    이를 변환하면 $\frac{1}{2s^{2}}(1 - e^{-4s}) - \frac{2}{s} e^{-4s}$가 되며, 이를 정리하면 와 일치합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 2전력계법으로 평형 3상 전력을 측정하였더니 한쪽의 지시가 700W, 다른 쪽의 지시가 1400W 이었다. 피상전력은 약 몇 VA 인가?

  1. 2425
  2. 2771
  3. 2873
  4. 2974
(정답률: 65%)
  • 2전력계법에서 측정된 두 전력계의 지시값을 이용하여 평형 3상 전력의 피상전력을 계산합니다.
    ① [기본 공식] $S = 2 \sqrt{W_{1}^{2} + W_{2}^{2} - W_{1} W_{2}}$
    ② [숫자 대입] $S = 2 \sqrt{700^{2} + 1400^{2} - 700 \times 1400}$
    ③ [최종 결과] $S = 2425$
  • 피상전력 Pa = 2루트 700제곱+1400제곱 - 700x1400 = 2424.87
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 최대값이 Im인 정현파 교류의 반파정류 파형의 실효값은?

  1. Im / 2
  2. Im / √2
  3. 2Im / π
  4. πIm / 2
(정답률: 64%)
  • 정현파 교류를 반파 정류하면 한 주기 동안 절반의 시간만 전류가 흐르게 됩니다. 실효값은 제곱의 평균에 루트를 씌운 값으로 계산합니다.
    ① [기본 공식] $I_{\text{rms}} = \sqrt{\frac{1}{2\pi} \int_{0}^{\pi} (I_m \sin \theta)^2 d\theta}$
    ② [숫자 대입] $I_{\text{rms}} = \sqrt{\frac{I_m^2}{2\pi} \cdot \frac{\pi}{2}}$
    ③ [최종 결과] $I_{\text{rms}} = \frac{I_m}{2}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 그림과 같은 파형의 파고율은?

  1. 1
  2. 1 / √2
  3. √2
  4. √3
(정답률: 55%)
  • 파고율은 파형의 최대값을 실효값으로 나눈 값입니다. 제시된 구형 반파 파형의 경우 최대값은 $V_m$이고, 실효값은 $\frac{V_m}{\sqrt{2}}$입니다.
    ① [기본 공식] $\text{파고율} = \frac{\text{최대값}}{\text{실효값}}$
    ② [숫자 대입] $\text{파고율} = \frac{V_m}{\frac{V_m}{\sqrt{2}}}$
    ③ [최종 결과] $\text{파고율} = \sqrt{2}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 그림과 같이 10Ω의 저항에 권수비가 10:1의 결합회로를 연결했을 때 4단자 정수 A, B, C, D는?

  1. A=1, B=10, C=0, D=10
  2. A=10, B=1, C=0, D=10
  3. A=10, B=0, C=1, D=1/10
  4. A=10, B=1, C=0, D=1/10
(정답률: 53%)
  • 전체 4단자 정수는 직렬 저항 $10\Omega$의 행렬과 권수비 $a=10$인 변압기 행렬의 곱으로 계산합니다.
    ① [기본 공식] $\begin{bmatrix} A & B \ C & D \end{bmatrix} = \begin{bmatrix} 1 & Z \ 0 & 1 \end{bmatrix} \begin{bmatrix} a & 0 \ 0 & 1/a \end{bmatrix}$
    ② [숫자 대입] $\begin{bmatrix} A & B \ C & D \end{bmatrix} = \begin{bmatrix} 1 & 10 \ 0 & 1 \end{bmatrix} \begin{bmatrix} 10 & 0 \ 0 & 1/10 \end{bmatrix}$
    ③ [최종 결과] $\begin{bmatrix} A & B \ C & D \end{bmatrix} = \begin{bmatrix} 10 & 1 \ 0 & 1/10 \end{bmatrix}$
    따라서 $A=10, B=1, C=0, D=1/10$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 그림과 같은 RC 회로에서 스위치를 넣은 순간 전류는? (단, 초기조건은 0이다.)

  1. 불변전류이다.
  2. 진동전류이다.
  3. 증가함수로 나타난다.
  4. 감쇠함수로 나타난다.
(정답률: 59%)
  • RC 회로에서 스위치를 닫는 순간, 커패시터는 초기 상태에서 단락(Short) 상태와 같아 최대 전류가 흐르고, 충전됨에 따라 전류가 점차 감소하여 최종적으로는 개방(Open) 상태가 됩니다. 따라서 전류는 시간이 지남에 따라 줄어드는 감쇠함수로 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

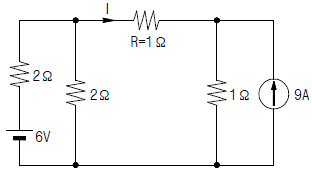

79. 회로에서 저항 R에 흐르는 전류 I(A)는?

  1. -1
  2. -2
  3. 2
  4. 4
(정답률: 50%)
  • 중첩의 정리를 사용하여 전압원과 전류원의 영향을 각각 계산하여 합산합니다.
    1. 전류원 개방 시: 전압원 $6\text{V}$에 의해 흐르는 전류 $I'$를 구하면 $1\text{A}$가 흐릅니다.
    2. 전압원 단락 시: 전류원 $9\text{A}$에 의해 흐르는 전류 $I''$를 구하면 방향이 반대인 $3\text{A}$가 흐릅니다.
    3. 최종 합산: $I = I' - I'' = 1 - 3 = -2\text{A}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 전류의 대칭분을 I0, I1, I2, 유기기전력을 Ea, Eb, Ec, 단자전압의 대칭분을 V0, V1, V2라 할 때 3상 교류발전기의 기본식 중 정상분 V1 값은? (단, Z0, Z1, Z2는 영상, 정상, 역상 임피던스이다.)

  1. -Z0I0
  2. -Z2I2
  3. Ea-Z1I1
  4. Eb-Z2I2
(정답률: 73%)
  • 3상 교류발전기의 대칭분 기본식에 따라 각 성분의 전압은 임피던스와 전류의 곱으로 표현됩니다. 정상분 전압 $V_{1}$은 유기기전력 $E_{a}$에서 정상 임피던스 $Z_{1}$과 정상분 전류 $I_{1}$의 곱을 뺀 값으로 정의됩니다.

    오답 노트
    - $-Z_{0}I_{0}$: 영상분 전압 $V_{0}$
    - $-Z_{2}I_{2}$: 역상분 전압 $V_{2}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 전기설비기술기준 및 판단기준

81. 최대사용전압이 220V인 전동기의 절연내력시험을 하고자할 때 시험전압은 몇 V인가?

  1. 300
  2. 330
  3. 450
  4. 500
(정답률: 57%)
  • 회전기(전동기 등)의 절연내력 시험전압은 최대사용전압이 $7\text{kV}$이하일 때 최대사용전압의 $1.5$배를 적용하되, 최저 시험전압은 $500\text{V}$로 규정하고 있습니다.
    ① [기본 공식] $\text{시험전압} = \max(1.5 \times \text{최대사용전압}, 500\text{V})$
    ② [숫자 대입] $\text{시험전압} = \max(1.5 \times 220, 500\text{V})$
    ③ [최종 결과] $\text{시험전압} = 500\text{V}$
  • 7kV 이하 1.5배 (최저 500V)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 66kV 가공전선과 6kV 가공전선을 동일 지지물에 병가하는 경우에 특고압 가공전선은 케이블인 경우를 제외하고는 단면적이 몇 mm2 이상인 경동연선을 사용하여야 하는가?(2021년 변경된 KEC 규정 적용됨)

  1. 22
  2. 38
  3. 50
  4. 100
(정답률: 60%)
  • KEC 규정에 따라 특고압 가공전선과 저/고압 가공전선을 동일 지지물에 병가하여 설치할 경우, 특고압 가공전선(케이블 제외)은 $50\text{mm}^2$이상의 경동연선 또는 인장강도 $21.67\text{kN}$이상의 연선을 사용해야 합니다.
  • 35kV 초과 100kV 미만인 특고압 가공전선과 저압,고압 가공전선

    단면적 50mm^2 이상인 경동연선
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 발전소의 개폐기 또는 차단기에 사용하는 압축공기장치의 주 공기탱크에 시설하는 압력계의 최고 눈금의 범위로 옳은 것은?

  1. 사용압력의 1배 이상 2배 이하
  2. 사용압력의 1.15배 이상 2배 이하
  3. 사용압력의 1.5배 이상 3배 이하
  4. 사용압력의 2배 이상 3배 이하
(정답률: 62%)
  • 압축공기장치 주 공기탱크에 설치하는 압력계의 눈금 범위에 관한 규정 문제입니다. 발전소, 변전소 등의 개폐기나 차단기에 사용하는 압축공기장치에는 사용압력의 $1.5$배 이상 $3$배 이하의 최고 눈금이 있는 압력계를 시설해야 합니다.
  • 압축공기계통
    주 공기탱크 또는 이에 근접한 곳에는 사용압력의 1.5배이상 3배이하
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 고압 가공전선로의 지지물로서 사용하는 목주의 풍압하중에 대한 안전율은 얼마 이상이어야 하는가?

  1. 1.2
  2. 1.3
  3. 2.2
  4. 2.5
(정답률: 54%)
  • 고압 가공전선로 지지물로 사용되는 목주의 풍압하중에 대한 안전율 기준을 묻는 문제입니다. 전압 등급에 따라 안전율이 달라지며, 고압의 경우 $1.3$이상이어야 합니다.

    오답 노트
    저압: $1.2$이상
    특고압: $1.5$이상
  • 목주의 풍압하중에 대한 안전율
    저압 1.2
    고압 1.3
    특고압 1.5
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 다음 그림에서 L1은 어떤 크기로 동작하는 기기의 명칭인가?

  1. 교류 1000V 이하에서 동작하는 단로기
  2. 교류 1000V 이하에서 동작하는 피뢰기
  3. 교류 1500V 이하에서 동작하는 단로기
  4. 교류 1500V 이하에서 동작하는 피뢰기
(정답률: 64%)
  • 제시된 회로도 에서 $L_1$은 교류 $1000\text{V}$이하에서 동작하는 피뢰기를 의미합니다.

    오답 노트
    RP1: 교류 $300\text{V}$이하에서 동작하는 릴레이 보안기
    H: $250\text{mA}$이하에서 동작하는 열 코일
  • L1 : 교류 1kV 이하에서 동작하는 피뢰기
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 지중 전선로에 있어서 폭발성 가스가 침입할 우려가 있는 장소에 시설하는 지중함은 크기가 몇 m3 이상일 때 가스를 방산시키기 위한 장치를 시설하여야 하는가?

  1. 0.25
  2. 0.5
  3. 0.75
  4. 1.0
(정답률: 74%)
  • 폭발성 또는 연소성 가스가 침입할 우려가 있는 장소에 시설하는 지중함의 안전 기준에 관한 문제입니다. 관련 규정에 따라 지중함의 크기가 $1.0\text{m}^3$이상인 경우에는 반드시 통풍장치 등 가스를 방산시키기 위한 장치를 시설해야 합니다.
  • 폭발성 또는 연소성 가스가 침입할 우려가 있는 것에시설하는지중함으로서 그 크기가 1m^3 이상 인 것에는 통풍장치 기타 가스 를 방산시키기 위한 적당한장치를 시설할것
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 최대사용전압 22.9kV인 3상 4선식 다중 접지방식의 지중 전선로의 절연내력시험을 직류로 할 경우 시험전압은 몇 V 인가?

  1. 16448
  2. 21068
  3. 32796
  4. 42136
(정답률: 48%)
  • 지중 전선로의 절연내력시험 전압을 구하는 문제입니다. 직류로 시험할 경우, 교류 시험전압의 2배를 적용합니다.
    ① [기본 공식] $V = V_{max} \times 0.92 \times 2$
    ② [숫자 대입] $V = 22900 \times 0.92 \times 2$
    ③ [최종 결과] $V = 42136$
  • 7kV 초과 25kV 이하인 중성점 접지식 전로 0.92배
    케이블을 사용 할 경우 시험 할수있으며 시험 전압은 교류 경우 2배

    22,9000 x 0.92 x 2 = 42,136
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 특고압용 타냉식 변압기의 냉각장치에 고장이 생긴 경우를 대비하여 어떤 보호장치를 하여야 하는가?

  1. 경보장치
  2. 속도조정장치
  3. 온도시험장치
  4. 냉매흐름장치
(정답률: 75%)
  • 타냉식 변압기는 냉각장치 고장 시 과열 위험이 있으므로, 이를 즉시 알릴 수 있는 경보장치를 설치하여 보호해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 금속덕트 공사에 적당하지 않은 것은?

  1. 전선은 절연전선을 사용한다.
  2. 덕트의 끝부분은 항시 개방시킨다.
  3. 덕트 안에는 전선의 접속점이 없도록 한다.
  4. 덕트의 안쪽 면 및 바깥 면에는 산화 방지를 위하여 아연도금을 한다.
(정답률: 78%)
  • 금속덕트 공사 시 덕트 내부로 먼지나 이물질이 유입되는 것을 방지하기 위해 덕트의 끝부분은 반드시 막아야 합니다.

    오답 노트
    전선 종류: 절연전선 사용
    접속점: 덕트 내부에 없어야 함
    부식 방지: 아연도금 처리
  • 금속덕트 공사
    덕트의 끝부분은 막을 것
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 3.3kV용 계기용 변성기의 2차측 전로의 접지공사는?(관련 규정 개정전 문제로 여기서는 기존 정답인 3번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 제1종 접지공사
  2. 제2종 접지공사
  3. 제3종 접지공사
  4. 특별 제3종 접지공사
(정답률: 74%)
  • 계기용 변성기의 2차측 전로 접지 규정에 따라, 고압 계기용 변성기의 2차측에는 제3종 접지공사를 시행해야 합니다.

    오답 노트
    특고압 계기용 변성기: 제1종 접지공사
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 특고압 옥외 배전용 변압기가 1대일 경우 특고압측에 일반적으로 시설하여야 하는 것은?

  1. 방전기
  2. 계기용 변류기
  3. 계기용 변압기
  4. 개폐기 및 과전류차단기
(정답률: 67%)
  • 특고압 배전용 변압기를 시설할 때는 전로의 보호와 안전한 조작을 위해 특고압측에 개폐기 및 과전류차단기를 반드시 시설해야 합니다.
  • 변압기의 특고압측에 개폐기 및 과전류 차단기를 시설 할 것
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 가공 전선로에 사용하는 지지물의 강도계산에 적용하는 갑종 풍압하중을 계산할 때 구성재의 수직 투영면적 1m2에 대한 풍압의 기준으로 틀린 것은?

  1. 목주 : 588Pa
  2. 원형 철주 : 588Pa
  3. 원형 철근콘크리트주 : 882Pa
  4. 강관으로 구성(단주는 제외)된 철탑 : 1255Pa
(정답률: 69%)
  • 가공 전선로 지지물의 갑종 풍압하중 기준에 대한 문제입니다.
    원형 철근콘크리트주의 풍압 기준은 $588\text{Pa}$입니다.

    오답 노트
    원형 철근콘크리트주: $588\text{Pa}$ (제시된 $882\text{Pa}$는 기타 철근콘크리트주의 기준임)
  • 풍압 기준
    목주 588Pa
    원형 철주 588Pa
    철근콘크리트 주 원형의 것 588Pa
    강관으로 구성(단주 제외)된 철탑 : 1255Pa
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 3상 4선식 22.9kV, 중성선 다중접지 방식의 특고압 가공전선 아래에 통신선을 첨가 하고자 한다. 특고압 가공전선과 통신선과의 이격거리는 몇 cm 이상인가?

  1. 60
  2. 75
  3. 100
  4. 120
(정답률: 35%)
  • 특고압 가공전선과 첨가 통신선 사이의 이격거리를 구하는 문제입니다.
    사용전압이 $15\text{kV}$ 초과 $25\text{kV}$이하인 중성선 다중접지식 특고압 가공전선(2초 이내 자동 차단 장치 포함)의 경우 이격거리는 $75\text{cm}$이상이어야 합니다.
  • 22.9Kv = 0.75 m 이상
  • ① 저압, 고압, 특고압의 중성선 : 0.6[m]
    ② 22.9[kV-Y] : 0.75[m]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 특고압 가공전선이 도로 등과 교차하는 경우에 특고압 가공전선이 도로 등의 위에 시설되는 때에 설치하는 보호망에 대한 설명으로 옳은 것은?

  1. 보호망은 제3종 접지공사를 한다.
  2. 보호망을 구성하는 금속선의 인장강도는 6kN 이상으로 한다.
  3. 보호망을 구성하는 금속선은 지름 1.0mm 이상의 경동선을 사용한다.
  4. 보호망을 구성하는 금속선 상호의 간격은 가로, 세로 각 1.5m 이하로 한다.
(정답률: 51%)
  • 특고압 가공전선 도로 교차 시 설치하는 보호망의 기준에 대한 문제입니다.
    보호망을 구성하는 금속선 상호의 간격은 가로, 세로 각 $1.5\text{m}$이하로 시설해야 합니다.

    오답 노트
    보호망은 제 1종 접지공사를 해야 함
    외주 및 직하 부분 금속선 인장강도는 $8.01\text{kN}$이상 또는 지름 $5\text{mm}$이상의 경동선 사용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 옥내에 시설하는 고압용 이동전선으로 옳은 것은?

  1. 6㎜ 연동선
  2. 비닐외장케이블
  3. 옥외용 비닐절연전선
  4. 고압용의 캡타이어케이블
(정답률: 69%)
  • 옥내에 시설하는 고압용 이동전선의 종류를 묻는 문제입니다.
    판단기준 제210조에 따라 옥내에 시설하는 고압의 이동전선은 반드시 고압용의 캡타이어케이블을 사용해야 합니다.
  • 옥내 고압용 이동전선의 시설
    전선은 고압용의 캡타이어 케이블 일 것
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 교통이 번잡한 도로를 횡단하여 저압 가공전선을 시설하는 경우 지표상 높이는 몇 m 이상으로 하여야 하는가?

  1. 4.0
  2. 5.0
  3. 6.0
  4. 6.5
(정답률: 63%)
  • 저압 가공전선을 도로 횡단 시 시설하는 지표상 높이 기준에 대한 문제입니다.
    교통이 번잡한 도로를 횡단하는 경우 지표상 높이는 $6.0\text{m}$이상으로 시설해야 합니다.
  • 저압,고압 모두 도로 횡단 6m
    철도,궤도 횡단 6.5m
    횡단 보도교 위 3.5m
    일반 장소 5m
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 방전등용 안정기를 저압의 옥내배선과 직접 접속하여 시설할 경우 옥내전로의 대지전압은 최대 몇 V 인가?

  1. 100
  2. 150
  3. 300
  4. 450
(정답률: 78%)
  • 판단기준 제166조에 따라 백열전등 또는 방전등에 전기를 공급하는 옥내 전로의 대지전압은 $300\text{V}$이하로 제한됩니다.
  • 관등회로의 사용전압이 1kV 이하인 방정등의 전로의 대지전압은 300V 이하
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 사용전압이 22.9kV인 특고압 가공전선이 도로를 횡단하는 경우, 지표상 높이는 최소 몇 m 이상인가?

  1. 4.5
  2. 5
  3. 5.5
  4. 6
(정답률: 66%)
  • KEC 규정에 따라 $35\text{kV}$이하의 특고압 가공전선이 도로를 횡단하는 경우, 지표상 높이는 최소 $6\text{m}$이상을 확보해야 합니다.
  • 35kV 이하 도로횡단 6m
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 관공숙박업 또는 숙박업을 하는 객실의 입구등에 조명용 전등을 설치 할 때는 몇 분 이내에 소등되는 타임스위치를 시설하여야 하는가?

  1. 1
  2. 3
  3. 5
  4. 10
(정답률: 71%)
  • 전기설비기술기준(판단기준)에 따라 호텔이나 여관 등 관공숙박업 객실의 입구등은 1분 이내에 소등되는 타임스위치를 설치해야 합니다.

    오답 노트
    3분: 일반 주택 및 아파트의 현관등 기준임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 철근 콘크리트주를 사용하는 25kV 교류 전차선로를 도로등과 제1차 접근 상태에 시설하는 경우 경간의 최대한도는 몇 m 인가?(관련 규정 개정전 문제로 여기서는 기존 정답인 3번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 40
  2. 50
  3. 60
  4. 70
(정답률: 66%)
  • 가공 교류 전차선로에서 철주 또는 철근 콘크리트주를 사용하여 시설하는 경우, 경간의 최대한도는 $60\text{m}$이하로 규정되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
