1과목: 전기자기학

1. 전기력선의 성질에 대한 설명으로 옳은 것은?

  1. 전기력선은 등전위면과 평행하다.
  2. 전기력선은 도체 표면과 직교한다.
  3. 전기력선은 도체 내부에 존재할 수 있다.
  4. 전기력선은 전위가 낮은 점에서 높은 점으로 향한다.
(정답률: 82%)
  • 전기력선은 전위차가 있는 곳에서 발생하며, 도체 표면에서는 항상 수직으로 출입하는 성질이 있습니다.

    오답 노트
    등전위면과 평행하다: 등전위면과 항상 직교함
    도체 내부에 존재할 수 있다: 도체 내부는 등전위이므로 존재 불가
    전위가 낮은 점에서 높은 점으로 향한다: 고전위에서 저전위로 향함
  • 전기력선은 도체 표면과 직교함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 유전율 ε, 전계의 세기 E인 유전체의 단위 체적당 축적되는 정전에너지는?

  1. E/2ε
  2. εE/2
  3. εE2/2
  4. ɛ2E2/2
(정답률: 83%)
  • 유전체 내에 축적되는 단위 체적당 정전에너지는 전계의 세기와 유전율의 관계로 정의됩니다.
    $$W = \frac{1}{2} \epsilon E^{2}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 와전류가 이용되고 있는 것은?

  1. 수중 음파 탐지기
  2. 레이더
  3. 자기 브레이크(magnetic brake)
  4. 사이클로트론 (cyclotron)
(정답률: 72%)
  • 와전류(Eddy Current)는 도체 내부에서 소용돌이 형태로 흐르는 전류를 말하며, 이를 이용해 강력한 제동력을 얻는 자기 브레이크(magnetic brake)에 활용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 전계 (V/m)에서 점(3,5)m를 통과하는 전기력선의 방정식은? (단, 는 단위벡터이다.)

  1. x2+y2=12
  2. y2-x2=12
  3. x2+y2=16
  4. y2-x2=16
(정답률: 70%)
  • 전기력선의 방정식은 전계의 성분비 $\frac{dx}{E_x} = \frac{dy}{E_y}$를 이용하여 구할 수 있습니다. 주어진 전계 $\mathbf{E} = \frac{2}{x} \hat{x} + \frac{2}{y} \hat{y}$에서 $E_x = \frac{2}{x}$, $E_y = \frac{2}{y}$를 대입하여 적분합니다.
    ① [기본 공식] $\frac{dx}{2/x} = \frac{dy}{2/y}$
    ② [숫자 대입] $x dx = y dy \implies \frac{1}{2}x^2 + C = \frac{1}{2}y^2 \implies y^2 - x^2 = A$
    ③ [최종 결과] 점 $(3, 5)$를 대입하면 $5^2 - 3^2 = 25 - 9 = 16$이므로 $y^2 - x^2 = 16$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 단면적이 균일한 환상철심에 권수 NA인 A코일과 권수 NB인 B코일이 있을 때, B코일의 자기 인덕턴스가 LA(H)라면 두 코일의 상호 인덕턴스(H)는? (단, 누설자속은 0이다.)

  1. LANA/NB
  2. LANB/NA
  3. NA/LANB
  4. NB/LANA
(정답률: 63%)
  • 누설 자속이 없는 경우, 두 코일의 상호 인덕턴스 $M$과 각 코일의 자기 인덕턴스 $L$ 사이에는 $L_B N_A = M N_B$의 관계가 성립합니다. 문제에서 B코일의 자기 인덕턴스가 $L_A$로 주어졌으므로 이를 대입하여 정리합니다.
    ① [기본 공식]
    $$M = \frac{L_B \times N_A}{N_B}$$
    ② [숫자 대입]
    $$M = \frac{L_A \times N_A}{N_B}$$
    ③ [최종 결과]
    $$M = \frac{L_A N_A}{N_B}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 평등자계와 직각방향으로 일정한 속도로 발사된 전자의 원운동에 관한 설명으로 옳은 것은?

  1. 플레밍의 오른손법칙에 의한 로렌츠의 힘과 원심력의 평형 원운동이다.
  2. 원의 반지름은 전자의 발사속도와 전계의 세기의 곱에 반비례한다.
  3. 전자의 원운동 주기는 전자의 발사 속도와 무관하다.
  4. 전자의 원운동 주파수는 전자의 질량에 비례한다.
(정답률: 54%)
  • 자기장 속에서 전자가 받는 로렌츠 힘이 구심력 역할을 하여 원운동을 합니다. 이때 주기 $T = \frac{2\pi m}{qB}$로, 발사 속도 $v$와는 무관하게 일정합니다.

    오답 노트
    플레밍의 오른손법칙: 로렌츠 힘은 왼손법칙을 적용함
    원의 반지름: $R = \frac{mv}{qB}$이므로 속도에 비례함
    원운동 주파수: $f = \frac{qB}{2\pi m}$이므로 질량에 반비례함
  • 전자의 원운동 주기는 전자의 발사 속도와 무관하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 전계 E(V/m)가 두 유전체의 경계면에 평행으로 작용하는 경우 경계면에 단위면적당 작용하는 힘의 크기는 몇 N/m2인가? (단, ɛ1, ɛ2는 각 유전체의 유전율이다.)

  1. f=E2(ɛ1-ɛ2)
(정답률: 85%)
  • 두 유전체의 경계면에 전계가 평행하게 작용할 때, 각 유전체에 의해 발생하는 에너지 밀도의 차이가 경계면에 작용하는 힘이 됩니다.
    $$f = \frac{1}{2}(\epsilon_{1} - \epsilon_{2})E^{2}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 진공 중의 평등자계 H0 중에 반지름이 a(m)이고, 투자율이 μ인 구 자성체가 있다. 이 구 자성체의 감자율은? (단, 구 자성체 내부의 자계는 이다.)

  1. 1
  2. 1/2
  3. 1/3
  4. 1/4
(정답률: 63%)
  • 구 자성체의 감자율은 형상에 따라 결정되는 상수로, 구의 경우 $1/3$의 값을 가집니다.
    제시된 내부 자계 수식 $H = \frac{3\mu_{0}}{2\mu_{0} + \mu} H_{0}$을 통해 분석해도 구 자성체의 감자율은 $1/3$임을 알 수 있습니다.
  • 구 자성체 감자율 = 1/3
    환상 솔레노이드 감자율 = 0
    굵고 짧은 막대 감자율 큼
    가늘고 긴 막대 감자율 작음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 진공 중에 서로 떨어져 있는 두 도체 A, B가 있다. 도체 A에만 1C의 전하를 줄 때, 도체 A, B의 전위가 각각 3V, 2V이었다. 지금 도체 A, B에 각각 1C과 2C의 전하를 주면 도체 A의 전위는 몇 V인가?

  1. 6
  2. 7
  3. 8
  4. 9
(정답률: 63%)
  • 두 도체의 전위는 각 도체의 전하량과 전위계수의 곱의 합으로 결정됩니다. 주어진 조건에서 전위계수를 구한 뒤, 새로운 전하량을 대입하여 전위를 계산합니다.
    ① [기본 공식] $V_{a} = P_{11}Q_{1} + P_{12}Q_{2}$
    ② [숫자 대입] $V_{a} = 3 \times 1 + 2 \times 2$
    ③ [최종 결과] $V_{a} = 7$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 진공 중에 놓인 Q(C)의 전하에서 발산되는 전기력선의 수는?

  1. Q
  2. ɛ0
  3. Q/ɛ0
  4. ɛ0/Q
(정답률: 80%)
  • 가우스 법칙에 따라 진공 중에서 전하 $Q$로부터 발산되는 전기력선의 총 수는 전하량을 진공 유전율 $\epsilon_0$로 나눈 값과 같습니다.
    ① [기본 공식] $N = \frac{Q}{\epsilon_0}$
    ② [숫자 대입] $N = \frac{Q}{\epsilon_0}$
    ③ [최종 결과] $N = \frac{Q}{\epsilon_0}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 비투자율이 50인 환상 철심을 이용하여 100cm 길이의 자기회로를 구성할 때 자기저항을 2.0×107AT/Wb 이하로 하기 위해서는 철심의 단면적을 약 몇 m2이상으로 하여야 하는가?

  1. 3.6×10-4
  2. 6.4×10-4
  3. 8.0×10-4
  4. 9.2×10-4
(정답률: 63%)
  • 자기저항 공식을 단면적 $S$에 대해 정리하여 필요한 최소 단면적을 계산합니다.
    ① [기본 공식] $S = \frac{\ell}{\mu_{0}\mu_{s}R_{t}}$
    ② [숫자 대입] $S = \frac{1}{4\pi \times 10^{-7} \times 50 \times 2 \times 10^{7}}$
    ③ [최종 결과] $S = 8.0 \times 10^{-4}$
  • 단면적 S =l / μ0μsRm
    1/4πx10^-7 x 50 x 2.0 x 10^7 = 8.0 x 10^-4
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 한 변의 길이가 4m인 정사각형의 루프에 1A의 전류가 흐를 때, 중심점에서의 자속밀도 B는 약 몇 Wb/m2인가?

  1. 2.83×10-7
  2. 5.65×10-7
  3. 11.31×10-7
  4. 14.14×10-7
(정답률: 63%)
  • 정사각형 루프 중심에서의 자계 세기 공식에 진공의 투자율을 곱하여 자속밀도를 구합니다.
    ① [기본 공식] $B = \frac{2\sqrt{2}I}{\pi\ell} \times \mu_{0}$
    ② [숫자 대입] $B = \frac{2\sqrt{2} \times 1}{\pi \times 4} \times 4\pi \times 10^{-7}$
    ③ [최종 결과] $B = 2.83 \times 10^{-7}$
  • 4π x 10-7승 x 2루트2 x 1/4π
    = 2.83 x 10-7승
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 비투자율이 350인 환상철심 내부의 평균 자계의 세기가 342AT/m일 때 자화의 세기는 약 몇 Wb/m2인가?

  1. 0.12
  2. 0.15
  3. 0.18
  4. 0.21
(정답률: 67%)
  • 자화의 세기는 진공의 투자율, 비투자율(상대투자율)에서 1을 뺀 값, 그리고 자계의 세기를 곱하여 계산합니다.
    ① [기본 공식] $J = \mu_{0}(\mu_{s}-1)H$
    ② [숫자 대입] $J = 4\pi \times 10^{-7} \times (350-1) \times 342$
    ③ [최종 결과] $J = 0.15$
  • 자화의 세기 J=μ0(μs-1)H
    4π x 10-7승 x (350-1) x 342 = 0.15
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 전계 (V/m) 의 평면 전자파가 있다. 진공 중에서 자계의 실효값은 몇 A/m인가?

(정답률: 70%)
  • 진공 중의 전계 $E$와 자계 $H$의 관계는 고유 임피던스 $\eta_0 \approx 120\pi$ \Omega 를 이용하여 구할 수 있습니다.
    ① [기본 공식] $H = \frac{E}{\eta_0}$
    ② [숫자 대입] $H = \frac{E_e}{120\pi}$
    ③ [최종 결과] $H = \frac{1}{120\pi} E_e$
    따라서 자계의 실효값은 입니다.
  • He= Ee/η = Ee/120π = 2.65*10(-3승)*Ee
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 공기 중에서 반지름 0.03m의 구도체에 줄 수 있는 최대 전하는 약 몇 C인가? (단, 이 구도체의 주위 공기에 대한 절연내력은 5×106V/m이다.)

  1. 5×10-7
  2. 2×10-6
  3. 5×10-5
  4. 2×10-4
(정답률: 55%)
  • 구도체 표면의 전계 세기와 전하량 사이의 관계식을 이용하여 최대 전하량을 구할 수 있습니다.
    ① [기본 공식] $Q = 4\pi\epsilon_{0}r^{2}E$
    ② [숫자 대입] $Q = 4\pi \times 8.85 \times 10^{-12} \times 0.03^{2} \times 5 \times 10^{6}$
    ③ [최종 결과] $Q = 5 \times 10^{-7}$
  • Q = 4πεr^2E
    4π x 8.85 x 10-12승 x 0.03제곱 x 5x10의 6승 = 5x 10-7승
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 공기 중에서 전자기파의 파장이 3m라면 그 주파수는 몇 MHz인가?

  1. 100
  2. 300
  3. 1000
  4. 3000
(정답률: 58%)
  • 전자기파의 속도, 주파수, 파장의 관계식을 이용하여 주파수를 계산하는 문제입니다.
    ① [기본 공식]
    $$f = \frac{c}{\lambda}$$
    ② [숫자 대입]
    $$f = \frac{3 \times 10^{8}}{3}$$
    ③ [최종 결과]
    $$f = 100 \text{ MHz}$$
  • 300/3 = 100
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 두 종류의 유전율(ɛ1, ɛ2)을 가진 유전체가 서로 접하고 있는 경계면에 진전하가 존재하지 않을 때 성립하는 경계조건으로 옳은 것은? (단, E1, E2는 각 유전체에서의 전계이고, D1, D2는 각 유전체에서의 전속밀도이고, θ1, θ2는 각각 경계면의 법선벡터와 E1, E2가 이루는 각이다.)

(정답률: 70%)
  • 유전체 경계면에 진전하가 없을 때, 접선 성분의 전계는 동일하고 법선 성분의 전속밀도는 동일하다는 경계조건이 성립합니다.
    접선 성분: $E_{1} \sin \theta_{1} = E_{2} \sin \theta_{2}$
    법선 성분: $D_{1} \cos \theta_{1} = D_{2} \cos \theta_{2}$
    위 두 식을 정리하면 $\frac{\tan \theta_{1}}{\tan \theta_{2}} = \frac{\epsilon_{1}}{\epsilon_{2}}$ 관계가 도출됩니다.
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 공기 중에 있는 반지름 a(m)의 독립 금속구의 정전용량은 몇 F인가?

  1. 2πɛ0a
  2. 4πɛ0a
  3. 1/2πɛ0a
  4. 1/4πɛ0a
(정답률: 71%)
  • 반지름이 $a$인 독립 금속구의 정전용량은 전하량 $Q$를 전위 $V$로 나눈 값으로 정의됩니다.
    $$C = \frac{Q}{V} = \frac{Q}{\frac{Q}{4\pi \epsilon_{0} a}} = 4\pi \epsilon_{0} a$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 자속밀도가 10Wb/m2인 자계 중에 10cm 도체를 자계와 60°의 각도로 30m/s로 움직일 때, 이 도체에 유기되는 기전력은 몇 V인가?

  1. 15
  2. 15√3
  3. 1500
  4. 1500√3
(정답률: 73%)
  • 플레밍의 오른손 법칙에 따라 자계 내에서 도체가 움직일 때 발생하는 유도기전력을 구하는 문제입니다.
    ① [기본 공식]
    $$e = B \ell v \sin \theta$$
    ② [숫자 대입]
    $$e = 10 \times 0.1 \times 30 \times \sin 60^{\circ}$$
    ③ [최종 결과]
    $$e = 15\sqrt{3}$$
  • 유기기전력 e = Blvsin
    10 x 0.1 x sin60 x 30 = 15루트3
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 원점에 1μC의 점전하가 있을 때 점 P(2, -2, 4)m에서의 전계의 세기에 대한 단위벡터는 약 얼마인가?

  1. 0.41ax-0.41ay+0.8az
  2. -0.33ax+0.33ay-0.6az
  3. -0.41ax+0.41ay-0.8az
  4. 0.33ax-0.33ay+0.6az
(정답률: 66%)
  • 전계의 세기에 대한 단위벡터는 위치 벡터를 그 벡터의 크기(스칼라)로 나누어 구할 수 있습니다.
    ① [기본 공식] $a = \frac{\vec{r}}{|\vec{r}|}$
    ② [숫자 대입] $a = \frac{2a_x - 2a_y + 4a_z}{\sqrt{2^2 + (-2)^2 + 4^2}}$
    ③ [최종 결과] $a = 0.41a_x - 0.41a_y + 0.8a_z$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전력공학

21. 가공송전선로에서 총 단면적이 같은 경우 단도체와 비교하여 복도체의 장점이 아닌 것은?

  1. 안정도를 증대시킬 수 있다.
  2. 공사비가 저렴하고 시공이 간편하다.
  3. 전선표면의 전위경도를 감소시켜 코로나 임계전압이 높아진다.
  4. 선로의 인덕턴스가 감소되고 정전용량이 증가해서 송전용량이 증대된다.
(정답률: 76%)
  • 복도체는 전위경도 감소로 인한 코로나 임계전압 상승, 인덕턴스 감소 및 정전용량 증가로 인한 송전용량 증대, 안정도 향상 등의 장점이 있습니다.

    오답 노트
    공사비가 저렴하고 시공이 간편하다: 복도체는 단도체에 비해 구조가 복잡하여 공사비가 비싸고 시공이 어렵습니다.
  • 복도체 특징
    단도체에 비해 공사비가 비싸고 시공이 어렵다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 역률 0.8(지상)의 2800kW 부하에 전력용 콘덴서를 병렬로 접속하여 합성역률을 0.9로 개선하고자 할 경우, 필요한 전력용 콘덴서의 용량(kVA)은 약 얼마인가?

  1. 372
  2. 558
  3. 744
  4. 1116
(정답률: 68%)
  • 부하의 역률을 개선하기 위해 필요한 전력용 콘덴서의 용량은 기존 역률과 개선 후 역률의 탄젠트 값 차이를 이용하여 계산합니다.
    ① [기본 공식] $Q = P(\tan\theta_1 - \tan\theta_2)$
    ② [숫자 대입] $Q = 2800(\frac{0.6}{0.8} - \frac{\sqrt{1-0.9^2}}{0.9})$
    ③ [최종 결과] $Q = 743.9$
  • 2800 x ( √1-0.8제곱/0.8 - √1-0.9제곱/0.9 )

    = 743.89 = 744
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 컴퓨터에 의한 전력조류 계산에서 슬랙(slack)모선의 초기치로 지정하는 값은?

  1. 유효 전력과 무효 전력
  2. 전압 크기와 유효 전력
  3. 전압 크기와 위상각
  4. 전압 크기와 무효 전력
(정답률: 58%)
  • 전력조류 계산 시 슬랙 모선(Slack Bus)은 계통의 전력 손실을 보충하기 위해 전압의 크기와 위상각을 고정된 초기치로 지정하여 사용합니다.
  • 모선 전압의 크기와 위상각
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 3상용 차단기의 정격 차단 용량은?

  1. √3×정격 전압×정격 차단 전류
  2. 3√3×정격 전압×정격 전류
  3. 3×정격 전압×정격 차단 전류
  4. √3×정격 전압×정격 전류
(정답률: 82%)
  • 3상 전력 계통에서 차단기의 정격 차단 용량은 3상 전력 공식인 $\sqrt{3} \times \text{정격 전압} \times \text{정격 차단 전류}$로 계산합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 증기터빈내에서 팽창 도중에 있는 증기를 일부 추가하여 그것이 갖는 열을 급수가열에 이용하는 열사이클은?

  1. 랭킨사이클
  2. 카르노사이클
  3. 재생사이클
  4. 재열사이클
(정답률: 54%)
  • 터빈에서 팽창 중인 증기 일부를 추출하여 급수를 가열함으로써 열효율을 높이는 사이클을 재생사이클이라고 합니다.

    오답 노트
    재열사이클: 추출한 증기를 다시 가열기로 보내어 터빈으로 보내는 방식입니다.
  • 재생 사이클 : 증기의 일부분을 추기하여 보일러 급수를 가열함으로써 복수기에서 열손실을 회수하는 사이클
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 부하전류 차단이 불가능한 전력개폐 장치는?

  1. 진공차단기
  2. 유입차단기
  3. 단로기
  4. 가스차단기
(정답률: 84%)
  • 단로기는 전로를 확실히 분리하기 위한 장치로, 아크 소호 능력이 없기 때문에 부하전류를 차단하는 용도로 사용할 수 없습니다. 반면 진공차단기, 유입차단기, 가스차단기는 부하전류 및 사고전류 차단이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 전력계통에서 내부 이상전압의 크기가 가장 큰 경우는?

  1. 유도성 소전류 차단 시
  2. 수차발전기의 부하 차단 시
  3. 무부하 선로 충전전류 차단 시
  4. 송전선로의 부하 차단기 투입 시
(정답률: 77%)
  • 전력계통의 이상전압은 일반적으로 부하가 있을 때보다 무부하(개로) 상태일 때, 그리고 폐로(투입) 시보다 개로(차단) 시에 더 크게 발생합니다. 따라서 무부하 선로 충전전류 차단 시 내부 이상전압의 크기가 가장 큽니다.
  • 전력계통의 전압 조정 : 무효전력 조정
    전력계통의 주파수 조정 : 유효전력 조정
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

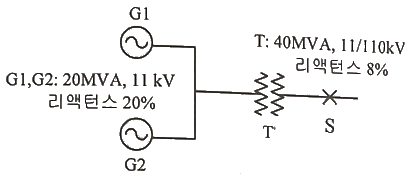

28. 그림과 같은 송전계통에서 S점에 3상 단락사고가 발생했을 때 단락전류(A)는 약 얼마인가? (단, 선로의 길이와 리액턴스는 각각 50㎞, 0.6Ω/㎞이다.)

  1. 224
  2. 324
  3. 454
  4. 554
(정답률: 40%)
  • 각 설비의 리액턴스를 고압측($110\text{ kV}$)으로 환산하여 총 임피던스를 구한 뒤 단락전류를 계산합니다.
    ① [기본 공식]
    $$I_s = \frac{V}{\sqrt{3} \times Z_{total}}$$
    ② [숫자 대입]
    $$Z_{total} = \frac{10 \times 110^2 \times 20}{20000 \times 2} + \frac{10 \times 110^2 \times 8}{40000} + (50 \times 0.6) = 60.5 + 24.2 + 30 = 114.7\ \Omega$$
    $$I_s = \frac{110 \times 10^3}{\sqrt{3} \times 114.7}$$
    ③ [최종 결과]
    $$I_s = 553.69\text{ A}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 저압배전선로에 대한 설명으로 틀린 것은?

  1. 저압 뱅킹 방식은 전압변동을 경감할 수 있다.
  2. 밸런서(balancer)는 단상 2선식에 필요하다.
  3. 부하율(F)와 손실계수(H) 사이에는 1≥F≥H≥F2≥0의 관계가 있다.
  4. 수용률이란 최대수용전력을 설비용량으로 나눈 값을 퍼센트로 나타낸 것이다.
(정답률: 81%)
  • 밸런서는 단상 3선식에서 전압 불평형을 방지하기 위해 사용되는 장치입니다. 단상 3선식은 회로 구조상 한 상이 두 개로 나뉘어 전압 불평형이 발생하기 쉬우므로 밸런서가 반드시 필요합니다.

    오답 노트
    단상 2선식: 밸런서가 필요 없는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 망상(network)배전방식의 장점이 아닌 것은?

  1. 전압변동이 적다.
  2. 인축의 접지사고가 적어진다.
  3. 부하의 증가에 대한 융통성이 크다.
  4. 무정전 공급이 가능하다.
(정답률: 77%)
  • 망상(네트워크) 배전방식은 전원을 그물망처럼 연결하여 신뢰도를 높인 방식입니다. 무정전 공급이 가능하고 전압 변동이 적으며 부하 증가에 유연하게 대응할 수 있는 장점이 있지만, 고장 전류가 역류하여 인축의 접지사고 위험이 증대되는 단점이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 500kVA의 단상 변압기 상용 3대(결선 △-△), 예비 1대를 갖는 변전소가 있다. 부하의 증가로 인하여 예비 변압기까지 동원해서 사용한다면 응할 수 있는 최대부하(kVA)는 약 얼마인가?

  1. 2000
  2. 1730
  3. 1500
  4. 830
(정답률: 65%)
  • $\Delta-\Delta$ 결선에서 변압기 1대가 고장 나거나 예비기를 포함해 V결선으로 운전할 경우, 전체 출력은 $\Delta$ 결선 대비 $\frac{\sqrt{3}}{2}$배가 됩니다. 4대의 변압기를 V결선 2조로 운전하는 경우의 최대부하를 계산합니다.
    ① [기본 공식] $P = 2 \times (\sqrt{3} \times P_1)$ (V결선 2조 운전)
    ② [숫자 대입] $P = 2 \times (1.732 \times 500)$
    ③ [최종 결과] $P = 1732$ kVA
  • 2Pv = 2루트3xP1
    2√3 x 500 = 1732 kVA
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 직격뢰에 대한 방호설비로 가장 적당한 것은?

  1. 복도체
  2. 가공지선
  3. 서지흡수기
  4. 정전방지기
(정답률: 79%)
  • 직격뢰로부터 송전선을 보호하기 위해 송전선 상부에 평행하게 가설하여 뇌전류를 대신 흡수하는 금속선을 가공지선이라고 합니다.
  • 가공지선 : 직격뢰 및 유도뢰에 대한 송전선의 차폐,방호
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 최대수용전력이 3kW인 수용가가 3세대, 5kW인 수용가가 6세대라고 할 때, 이 수용가군에 전력을 공급할 수 있는 주상변압기의 최소 용량(kVA)은? (단, 역률은 1, 수용가간의 부등률은 1.3이다.)

  1. 25
  2. 30
  3. 35
  4. 40
(정답률: 71%)
  • 수용가군의 최대수용전력을 구할 때는 각 수용가 전력의 합을 부등률로 나누어 계산합니다.
    ① [기본 공식] $P = \frac{\sum P}{k}$ (설비용량 합계 / 부등률)
    ② [숫자 대입] $P = \frac{(3 \times 3) + (5 \times 6)}{1.3}$
    ③ [최종 결과] $P = 30$ kVA
  • 변압기 용량 = 설비용량 / 부등률 x 역률

    3x3+5x6 / 1.3 x 1 = 30
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 배전용 변전소의 주변압기로 주로 사용되는 것은?

  1. 강압 변압기
  2. 체승 변압기
  3. 단권 변압기
  4. 3권선 변압기
(정답률: 67%)
  • 배전용 변전소는 송전망을 통해 들어온 고전압을 수용가에서 사용할 수 있도록 낮추어 공급하는 역할을 하므로, 주변압기로 강압 변압기를 사용합니다.
  • 배전용 변전소는 송전선의 특고압을 배전선의 고압 및 저압으로 변압하는 강압 변압기를 사용함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 비등수형 원자로의 특징에 대한 설명으로 틀린 것은?

  1. 증기 발생기가 필요하다.
  2. 저농축 우라늄을 연료로 사용한다.
  3. 노심에서 비등을 일으킨 증기가 직접 터빈에 공급되는 방식이다.
  4. 가압수형 원자로에 비해 출력밀도가 낮다.
(정답률: 51%)
  • 비등수형 원자로(BWR)는 노심에서 물을 직접 끓여 발생한 증기를 터빈으로 보내는 직접 열전달 방식이므로, 별도의 증기 발생기가 필요하지 않습니다.
  • 비등수형 원자로에서는 원자로 내에서 바로 증기를 발생시켜 직접 터빈에 공급(열교환기가 필요 없다)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 송전단 전압을 Vs, 수전단 전압을 Vr, 선로의 리액턴스를 X라 할 때, 정상 시의 최대 송전전력의 개략적인 값은?

(정답률: 72%)
  • 송전전력 $P$는 $\frac{V_s V_r}{X} \sin \delta$로 표현되며, 최대 송전전력은 $\sin \delta = 1$일 때 발생합니다.
    ① [기본 공식] $P_m = \frac{V_s V_r}{X}$
    ② [숫자 대입] 해당 없음
    ③ [최종 결과] $\frac{V_s V_r}{X}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 3상 3선식 송전선로에서 각 선의 대지정전용량이 0.5096㎌이고, 선간정전용량이 0.1295㎌일 때, 1선의 작용정전용량은 약 몇 ㎌인가?

  1. 0.6
  2. 0.9
  3. 1.2
  4. 1.8
(정답률: 65%)
  • 3상 3선식 송전선로에서 1선의 작용정전용량은 대지정전용량과 선간정전용량의 합으로 계산합니다.
    ① [기본 공식] $C = C_0 + 3C_l$
    ② [숫자 대입] $C = 0.5096 + 3 \times 0.1295$
    ③ [최종 결과] $C = 0.8981$ 약 $0.9$ $\mu F$
  • Cs = 대지 정전용량 , Cm = 상호 정전용량
    C = Cs+3Cm
    0.5096+3 x 0.1295 = 0.9 uF
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 전력계통의 전압을 조정하는 가장 보편적인 방법은?

  1. 발전기의 유효전력 조정
  2. 부하의 유효전력 조정
  3. 계통의 주파수 조정
  4. 계통의 무효전력 조정
(정답률: 61%)
  • 전력계통에서 전압은 무효전력의 양에 의해 결정됩니다. 진상 무효전력을 공급하면 전압이 상승하고, 지상 무효전력을 공급하면 전압이 하락하므로 계통의 무효전력 조정을 통해 전압을 제어합니다.

    오답 노트
    유효전력 조정 및 주파수 조정: 전압이 아닌 주파수 제어와 관련이 있습니다.
  • 전력계통의 전압 조정 : 무효전력 조정
    전려계통의 주파수 조정 : 유효전력 조정
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 선로, 기기 등의 절연 수준 저감 및 전력용 변압기의 단절연을 모두 행할 수 있는 중성점 접지방식은?

  1. 직접접지방식
  2. 소호리액터접지방식
  3. 고저항접지방식
  4. 비접지방식
(정답률: 68%)
  • 직접접지방식은 중성점 전위가 $0\text{V}$에 가깝게 유지되므로, 중성점부터 권선 끝단까지 절연 강도를 단계적으로 높이는 단절연이 가능하며 전체적인 절연 수준을 낮출 수 있습니다.

    오답 노트
    소호리액터접지방식: 이상전압이 최대가 되어 절연 레벨이 상승함
  • 직접 접지 방식
    1선 지락전류가 크다
    통신선 전자유도장해가 크다
    ㅎ보호계전기 동작이 확실하다
    과도 안정도가 낮다
    건전상 대지전위 상승이 낮다
    기기의 절연레벨이 낮으므로 단절연이 가능하다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 단상 2선식 배전선로의 말단에 지상역률 cosθ인 부하 P(kW)가 접속되어 있고 선로말단의 전압은 V(V)이다. 선로 한 가닥의 저항을 R(Ω)이라 할 때 송전단의 공급전력(kW)은?

(정답률: 56%)
  • 송전단의 공급전력은 부하 전력 $P$에 선로에서 발생하는 전력손실을 더한 값입니다. 단상 2선식이므로 선로손실은 2배가 되며, 부하 전류 $I$를 전력 공식으로 치환하여 계산합니다.
    ① [기본 공식] $P_{send} = P + 2 I^2 R$
    ② [숫자 대입] $P_{send} = P + 2 ( \frac{P}{V \cos \theta} )^2 R$
    ③ [최종 결과] $P_{send} = P + \frac{2 P^2 R}{V^2 \cos^2 \theta} \times 10^3$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전기기기

41. 부하전류가 크지 않을 때 직류 직권전동기 발생 토크는? (단, 자기회로가 불포화인 경우이다.)

  1. 전류에 비례한다.
  2. 전류에 반비례한다.
  3. 전류의 제곱에 비례한다.
  4. 전류의 제곱에 반비례한다.
(정답률: 69%)
  • 직류 직권전동기는 계자 권선과 전기자 권선이 직렬로 연결되어 있어, 계자전류가 곧 전기자전류가 됩니다. 따라서 자속 $\Phi$가 전류 $I$에 비례하게 되어 토크는 전류의 제곱에 비례하는 특성을 갖습니다.
    $$T = K \Phi I_a$$
    $$T = K I^2$$
    $$T \propto I^2$$
  • 직류 직권전동기의 토크는 전기자 전류의 제곱에 비례한다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 동기발전기의 병렬운전 조건에서 같지 않아도 되는 것은?

  1. 기전력의 용량
  2. 기전력의 위상
  3. 기전력의 크기
  4. 기전력의 주파수
(정답률: 81%)
  • 동기발전기의 병렬운전 조건은 기전력의 주파수, 위상, 파형, 크기가 모두 같아야 합니다. 기전력의 용량은 발전기의 규모에 해당하므로 병렬운전 가능 여부와는 무관합니다.
  • 동기 발전기의 병렬운전 조건
    기전력의 크기,위상,파형,주파수,3상일 경우 상회전 방향이 같을 것
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다이오드를 사용하는 정류회로에서 과대한 부하전류로 인하여 다이오드가 소손될 우려가 있을 때 가장 적절한 조치는 어느 것인가?

  1. 다이오드를 병렬로 추가한다.
  2. 다이오드를 직렬로 추가한다.
  3. 다이오드 양단에 적당한 값의 저항을 추가한다.
  4. 다이오드 양단에 적당한 값의 커패시터를 추가한다.
(정답률: 77%)
  • 다이오드에 흐르는 과대한 부하전류를 분산시켜 소손을 방지하기 위해서는 다이오드를 병렬로 연결하여 전류 경로를 여러 개로 늘려주어야 합니다.

    오답 노트
    다이오드를 직렬로 추가한다: 과전압 방지 대책임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 변압기의 권수를 N이라고 할 때 누설리액턴스는?

  1. N에 비례한다.
  2. N2에 비례한다.
  3. N에 반비례한다.
  4. N2에 반비례한다.
(정답률: 69%)
  • 누설 리액턴스는 인덕턴스($L$)에 비례하며, 인덕턴스는 권수($N$)의 제곱에 비례하는 성질을 가지고 있습니다.
    $$L = \frac{\mu S N^{2}}{l}$$
    $$X_{l} = 2 \pi f L = 2 \pi f \frac{\mu S N^{2}}{l}$$
  • 리액턴스 xl = ωL = 2πf x μSN^2 / l

    N^2 에 비례
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 50Hz, 12극의 3상 유도전동기가 10HP의 정격출력을 내고 있을 때, 회전수는 약 몇 rpm인가? (단, 회전자 동손은 350W이고, 회전자 입력은 회전자 동손과 정격 출력의 합이다.)

  1. 468
  2. 478
  3. 488
  4. 500
(정답률: 51%)
  • 회전자 동손과 정격 출력의 합으로 회전자 입력을 구하고, 이를 통해 슬립($s$)을 산출한 뒤 동기속도($N_{s}$)를 이용하여 실제 회전수($N$)를 계산합니다.
    ① [기본 공식] $N = (1 - s) \times \frac{120 f}{p}$
    ② [숫자 대입] $N = (1 - \frac{350}{746 \times 10 + 350}) \times \frac{120 \times 50}{12}$
    ③ [최종 결과] $N = 477.59$ rpm
  • 1HP = 746
    P = 10HP = 7460
    Pc2 = sp2 -> s = Pc2/Pc2+P = 350/350+7460 = 0.0448
    N=Ns(1-s) -> 120f/p (1-s) -> 120x50/12 x (1-0.0448) = 478
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 8극, 900rpm 동기발전기와 병렬 운전하는 6극 동기발전기의 회전수는 몇 rpm 인가?

  1. 900
  2. 1000
  3. 1200
  4. 1400
(정답률: 81%)
  • 동기발전기의 병렬 운전 조건은 주파수가 동일해야 한다는 것입니다. 동기 속도 공식 $N = \frac{120f}{P}$를 이용하여 두 발전기의 회전수를 구합니다.
    ① [기본 공식] $N_{2} = \frac{P_{1}}{P_{2}} \times N_{1}$
    ② [숫자 대입] $N_{2} = \frac{8}{6} \times 900$
    ③ [최종 결과] $N_{2} = 1200$
    따라서 회전수는 $1200\text{ rpm}$ 입니다.
  • 회전수 Ns = 120f/p
    120x60 / 6 =1200
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 극수가 4극이고 전기자권선이 단중 중권인 직류발전기의 전기자전류가 40A이면 전기자권선의 각 병렬회로에 흐르는 전류(A)는?

  1. 4
  2. 6
  3. 8
  4. 10
(정답률: 77%)
  • 직류발전기의 중권 방식에서는 병렬 회로수($a$)가 극수($p$)와 항상 같습니다. 따라서 전체 전기자 전류를 병렬 회로수로 나누어 각 회로에 흐르는 전류를 구합니다.
    ① [기본 공식] $I_{a\_branch} = \frac{I_{a}}{a}$
    ② [숫자 대입] $I_{a\_branch} = \frac{40}{4}$
    ③ [최종 결과] $I_{a\_branch} = 10$ A
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 변압기에서 생기는 철손 중 와류손(Eddy Current Loss)은 철심의 규소강판 두께와 어떤 관계에 있는가?

  1. 두께에 비례
  2. 두께의 2승에 비례
  3. 두께의 3승에 비례
  4. 두께의 1/2승에 비례
(정답률: 70%)
  • 와류손은 철심의 두께가 두꺼울수록 소용돌이 전류가 크게 발생하며, 그 손실은 두께의 제곱에 비례하여 증가하는 특성을 가집니다.
    $$P_{e} = (t f B)^{2}$$
  • 와류손은
    t: 철심의 두께^2,
    f : 주파수^2,
    B : 최대자속밀도^2 에 비례
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 2전동기설에 의하여 단상 유도전동기의 가상적 2개의 회전자 중 정방향에 회전하는 회전자 슬립이 s이면 역방향에 회전하는 가상적 회전자의 슬립은 어떻게 표시되는가?

  1. 1+s
  2. 1-s
  3. 2-s
  4. 3-s
(정답률: 68%)
  • 단상 유도전동기의 2전동기설에서 정방향 회전자의 슬립이 $s$일 때, 회전자의 속도 $N$은 $N = (1-s)N_s$입니다. 역방향 회전자의 슬립 $s'$는 정방향 동기속도 $N_s$와 회전자 속도 $N$의 합을 $N_s$로 나눈 값입니다.
    ① [기본 공식]
    $$s' = \frac{N_s + N}{N_s} = 1 + \frac{N}{N_s}$$
    ② [숫자 대입]
    $$s' = 1 + (1-s)$$
    ③ [최종 결과]
    $$s' = 2-s$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 어떤 직류전동기가 역기전력 200V, 매분 1200회전으로 토크 158.76Nㆍm를 발생하고 있을 때의 전기자 전류는 약 몇 A 인가? (단, 기계손 및 철손은 무시한다.)

  1. 90
  2. 95
  3. 100
  4. 105
(정답률: 56%)
  • 직류전동기의 토크와 전기자 전류의 관계식을 이용하여 전류를 구할 수 있습니다.
    ① [기본 공식]
    $$I_a = \frac{T \times N}{9.55 \times E}$$
    ② [숫자 대입]
    $$I_a = \frac{158.76 \times 1200}{9.55 \times 200}$$
    ③ [최종 결과]
    $$I_a = 99.74$$
  • 전기자 전류 Ia = TN / 9.55 x E

    158.76 x 1200 / 9.55 x 200 = 99.74 = 100
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 와전류 손실을 패러데이 법칙으로 설명한 과정 중 틀린 것은?

  1. 와전류가 철심 내에 흘러 발열 발생
  2. 유도기전력 발생으로 철심에 와전류가 흐름
  3. 와전류 에너지 손실량은 전류밀도에 반비례
  4. 시변 자속으로 강자성체 철심에 유도기전력 발생
(정답률: 65%)
  • 패러데이 법칙에 의해 시변 자속이 발생하면 강자성체 철심에 유도기전력이 발생하고, 이로 인해 철심 내에 와전류가 흘러 열 손실이 발생합니다. 와전류 손실은 전류의 제곱에 비례하므로 전류밀도에 비례하게 됩니다.

    오답 노트
    와전류 에너지 손실량은 전류밀도에 반비례: 전류밀도에 비례함
  • 와전류 에너지 손실량은 전류밀도와 관계없다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 동기발전기에서 동기속도와 극수와의 관계를 옳게 표시한 것은? (단, N:동기속도, P:극수이다.)

(정답률: 78%)
  • 동기발전기의 동기속도 $N$은 주파수 $f$에 비례하고 극수 $P$에 반비례하는 관계를 가집니다.
    따라서 극수 $P$가 증가할수록 동기속도 $N$은 감소하는 반비례 그래프 형태가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 일반적인 DC 서보모터의 제어에 속하지 않는 것은?

  1. 역률제어
  2. 토크제어
  3. 속도제어
  4. 위치제어
(정답률: 69%)
  • DC 서보모터는 직류(DC) 전원을 사용하므로, 교류 회로의 개념인 역률제어는 적용되지 않습니다. (직류는 항상 역률이 1입니다.)
  • DC 서보모터는 전류를 제어하여 속도 및 토크를 제어한다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 변압기 단락시험에서 변압기의 임피던스 전압이란?

  1. 1차 전류가 여자전류에 도달했을 때의 2차측 단자전압
  2. 1차 전류가 정격전류에 도달했을 때의 2차측 단자전압
  3. 1차 전류가 정격전류에 도달했을 때의 변압기 내의 전압강하
  4. 1차 전류가 2차 단락전류에 도달했을 때의 변압기 내의 전압강하
(정답률: 61%)
  • 임피던스 전압이란 변압기의 2차측을 단락시킨 후, 1차측 전압을 서서히 높여 1차 전류가 정격전류에 도달했을 때 변압기 내부에서 발생하는 전압강하를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 변압기의 주요 시험항목 중 전압변동률 계산에 필요한 수치를 얻기 위한 필수적인 시험은?

  1. 단락시험
  2. 내전압시험
  3. 변압비시험
  4. 온도상승시험
(정답률: 74%)
  • 전압변동률을 계산하기 위해서는 %저항강하($p$)와 %리액턴스강하($q$) 값이 필요하며, 이 수치들은 변압기의 2차측을 단락시킨 상태에서 수행하는 단락시험을 통해 구할 수 있습니다.
  • 단락시험 : 임피던스 전압,동손,%저항강하,%임피던스 강하,전압 변동률

    무부하 시험 : 무부하 전류,여자 어드미턴스 , 철손
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 단상 정류자전동기의 일종인 단상 반발전동기에 해당되는 것은?

  1. 시라게전동기
  2. 반발유도전동기
  3. 아트킨손형전동기
  4. 단상 직권 정류자전동기
(정답률: 53%)
  • 단상 정류자전동기 중 반발전동기에 해당하는 대표적인 종류는 아트킨손형전동기입니다.

    오답 노트
    시라게전동기: 3상 분권 정류자 전동기
  • 단상 반발전동기 : 아트킨손,톰슨,데리
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 3상 농형 유도전동기의 전전압 기동토크는 전부하토크의 1.8배이다. 이 전동기에 기동보상기를 사용하여 기동전압을 전전압의 2/3로 낮추어 기동하면, 기동토크는 전부하토크 T와 어떤 관계인가?

  1. 3.0T
  2. 0.8T
  3. 0.6T
  4. 0.3T
(정답률: 64%)
  • 유도전동기의 기동토크는 인가전압의 제곱에 비례하는 특성을 가집니다.
    ① [기본 공식] $T_{start} = T_{full} \times (\frac{V_{start}}{V_{full}})^2$
    ② [숫자 대입] $T_{start} = 1.8T \times (\frac{2}{3})^2$
    ③ [최종 결과] $T_{start} = 0.8T$
  • 1.8 x (2/3)제곱 -> 1.8 x 4/9 x T = 0.8T
  • 유도기 토크는 전압의 제곱에 비례
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 부스트(Boost)컨버터의 입력전압이 45V로 일정하고, 스위칭 주기가 20kHz, 듀티비(Duty ratio)가 0.6, 부하저항이 10Ω일 때 출력전압은 몇 V 인가? (단, 인덕터에는 일정한 전류가 흐르고 커패시터 출력전압의 리플성분은 무시한다.)

  1. 27
  2. 67.5
  3. 75
  4. 112.5
(정답률: 40%)
  • 부스트 컨버터의 출력 전압은 입력 전압과 듀티비의 관계로 결정됩니다.
    ① [기본 공식] $V_{o} = \frac{V_{in}}{1 - D}$
    ② [숫자 대입] $V_{o} = \frac{45}{1 - 0.6}$
    ③ [최종 결과] $V_{o} = 112.5 \text{ V}$
  • Vo = Vi/1-D -> 45/1-0.6 = 112.5
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 동기전동기에 대한 설명으로 틀린 것은?

  1. 동기전동기는 주로 회전계자형이다.
  2. 동기전동기는 무효전력을 공급할 수 있다.
  3. 동기전동기는 제동권선을 이용한 기동법이 일반적으로 많이 사용된다.
  4. 3상 동기전동기의 회전방향을 바꾸려면 계자권선 전류의 방향을 반대로 한다.
(정답률: 61%)
  • 3상 동기전동기의 회전 방향을 변경하기 위해서는 계자권선이 아니라 고정자 3상 전원선 중 임의의 2선을 서로 바꾸어야 합니다. 계자권선 전류 방향을 바꾸는 것은 직류기의 회전 방향 변경 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 10kW, 3상, 380V 유도전동기의 전부하 전류는 약 몇 A 인가? (단, 전동기의 효율은 85%, 역률은 85%이다.)

  1. 15
  2. 21
  3. 26
  4. 36
(정답률: 60%)
  • 3상 유도전동기의 출력 공식을 이용하여 전부하 전류를 산출합니다.
    ① [기본 공식] $I = \frac{P}{\sqrt{3} \times V \times \cos\theta \times \eta}$
    ② [숫자 대입] $I = \frac{10 \times 10^{3}}{\sqrt{3} \times 380 \times 0.85 \times 0.85}$
    ③ [최종 결과] $I = 21.03 \text{ A}$
  • I = P / √3 x Vcosθη

    10x10의3승 / √3 x 380 x 0.85 x 0.85 = 21
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 회로이론 및 제어공학

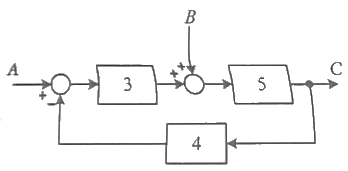

61. 그림의 블록선도와 같이 표현되는 제어시스템에서 A=1, B=1일 때, 블록선도의 출력 C는 약 얼마인가?

  1. 0.22
  2. 0.33
  3. 1.22
  4. 3.1
(정답률: 63%)
  • 블록선도에서 입력 $A$와 $B$에 따른 출력 $C$의 합으로 전체 출력을 구할 수 있습니다. $A$에 대한 전달함수는 $\frac{3 \times 5}{1 - (3 \times 5 \times -4)}$이고, $B$에 대한 전달함수는 $\frac{5}{1 - (3 \times 5 \times -4)}$ 입니다.
    ① [기본 공식] $C = \frac{3 \times 5 \times A + 5 \times B}{1 - (3 \times 5 \times -4)}$
    ② [숫자 대입] $C = \frac{3 \times 5 \times 1 + 5 \times 1}{1 - (3 \times 5 \times -4)}$
    ③ [최종 결과] $C = \frac{20}{61} \approx 0.33$
  • 3x5/1+3x5x4 + 5/1+3x5x4 = 20/61 = 0.33
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 제어요소가 제어대상에 주는 양은?

  1. 동작신호
  2. 조작량
  3. 제어량
  4. 궤환량
(정답률: 61%)
  • 제어시스템의 구성 요소별 신호 정의에 관한 문제입니다.
    제어요소는 입력된 동작신호를 바탕으로 제어대상에 직접 영향을 주는 조작량으로 변환하여 출력하는 역할을 합니다.
  • 조작량 : 제어요소가 제어 대상에 가하는 제어신호로써 제어 요소의 출력 신호
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 다음과 같은 상태방정식으로 표현되는 제어시스템의 특성방정식의 근(s1, s2)은?

  1. 1, -3
  2. -1, -2
  3. -2, -3
  4. -1, -3
(정답률: 67%)
  • 상태방정식의 시스템 행렬 $A$를 이용하여 특성방정식 $\det(sI - A) = 0$의 근을 구합니다.
    ① [기본 공식] $|sI - A| = \begin{vmatrix} s & -1 \\ 2 & s+3 \end{vmatrix} = 0$
    ② [숫자 대입] $s(s+3) - (-1 \times 2) = s^2 + 3s + 2 = 0$
    ③ [최종 결과] $(s+1)(s+2) = 0 \rightarrow s = -1, -2$
  • SI - A
    S 0 - 0 1
    0 S -2 -3

    S -1
    2 S+3

    S(S+3)-2
    S제곱 + 3S -2
    -1,-2 -> S-1 , S-2
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 전달함수가 인 제어기가 있다. 이 제어기는 어떤 제어기인가?

  1. 비례 미분 제어기
  2. 적분 제어기
  3. 비례 적분 제어기
  4. 비례 미분 적분 제어기
(정답률: 66%)
  • 전달함수를 각 항으로 분리하여 제어기의 종류를 판별합니다.
    $$\frac{s^2 + 3s + 5}{2s} = \frac{s}{2} + \frac{3}{2} + \frac{5}{2s}$$
    여기서 $s$항은 미분(Differential), 상수항은 비례(Proportional), $1/s$항은 적분(Integral) 제어를 의미하므로, 세 가지 요소가 모두 포함된 비례 미분 적분 제어기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 제어시스템의 주파수 전달함수가 G(jw)=j5w이고, 주파수가 w=0.02rad/sec일 때 이 제어시스템의 이득(dB)은?

  1. 20
  2. 10
  3. -10
  4. -20
(정답률: 67%)
  • 주파수 전달함수의 크기를 이용하여 이득(dB)을 계산합니다.
    ① [기본 공식] $Gain(dB) = 20\log_{10}|G(j\omega)|$
    ② [숫자 대입] $Gain = 20\log_{10}|j5 \times 0.02| = 20\log_{10}(0.1)$
    ③ [최종 결과] $Gain = -20\text{ dB}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 전달함수가 인 제어시스템의 과도 응답 특성은?

  1. 무제동
  2. 부족제동
  3. 임계제동
  4. 과제동
(정답률: 57%)
  • 2차 제어 시스템의 전달함수 표준형과 비교하여 감쇠비 $\delta$를 구함으로써 과도 응답 특성을 판단합니다.
    전달함수 $\frac{C(s)}{R(s)} = \frac{1}{3s^2 + 4s + 1}$의 분모와 분자를 3으로 나누면 $\frac{1/3}{s^2 + (4/3)s + 1/3}$이 됩니다.
    ① [기본 공식] $2\delta\omega_n = \frac{4}{3}, \omega_n^2 = \frac{1}{3}$
    ② [숫자 대입] $\delta = \frac{4/3}{2 \times (1/\sqrt{3})}$
    ③ [최종 결과] $\delta = 1.15$
    감쇠비 $\delta > 1$인 경우 과제동 특성을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

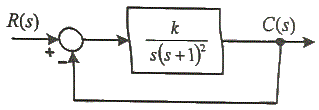

67. 그림과 같은 제어시스템이 안정하기 위한 k의 범위는?

  1. k＞0
  2. k＞1
  3. 0＜k＜1
  4. 0＜k＜2
(정답률: 65%)
  • 시스템의 안정도를 판별하기 위해 특성방정식을 세우고 루스-허비츠(Routh-Hurwitz) 판별법을 적용합니다.
    특성방정식은 $1 + G(s)H(s) = 0$이므로 다음과 같습니다.
    $$s(s+1)^2 + k = s^3 + 2s^2 + s + k = 0$$
    3차 방정식의 안정 조건은 모든 계수가 양수여야 하며, 내항의 곱이 외항의 곱보다 커야 합니다.
    ① [계수 조건] $k > 0$
    ② [내항 > 외항] $$2 \times 1 > 1 \times k$$
    ③ [최종 범위] $0 < k < 2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

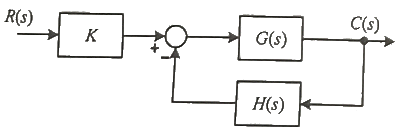

68. 그림과 같은 제어시스템의 폐루프 전달함수 에 대한 감도 는?

  1. 0.5
  2. 1
  3. G/1+GH
  4. -GH/1+GH
(정답률: 51%)
  • 제어시스템의 감도 $S_K^T$는 전달함수 $T(s)$의 이득 $K$에 대한 상대적인 변화율을 의미합니다.
    먼저 폐루프 전달함수 $T(s)$를 구하면 다음과 같습니다.
    $$T(s) = \frac{K \cdot G(s)}{1 + G(s)H(s)}$$
    감도 공식에 대입하여 계산합니다.
    ① [기본 공식] $S_K^T = \frac{K}{T} \times \frac{dT}{dK}$
    ② [숫자 대입] $S_K^T = \frac{K}{\frac{KG(s)}{1+G(s)H(s)}} \times \frac{G(s)}{1+G(s)H(s)}$
    ③ [최종 결과] $S_K^T = 1$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 함수 f(t)=e-at의 z변환 함수 F(z)는?

  1. 2z/(z-eaT)
  2. 1/(z+eaT)
  3. z/(z+e-aT)
  4. z/(z-e-aT)
(정답률: 66%)
  • 지수 함수 $f(t) = e^{-at}$의 z-변환 정의를 적용합니다.
    연속 시간 함수 $e^{-at}$를 샘플링 주기 $T$로 z-변환하면 다음과 같은 표준 공식이 적용됩니다.
    $$F(z) = \frac{z}{z - e^{-aT}}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

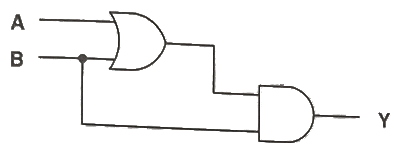

70. 다음 논리회로의 출력 Y는?

  1. A
  2. B
  3. A+B
  4. AㆍB
(정답률: 62%)
  • 논리회로의 게이트 구성을 불 대수 식으로 변환하여 간소화합니다.
    OR 게이트의 출력 $(A+B)$가 AND 게이트의 한 입력으로 들어가고, $B$가 다른 입력으로 들어가므로 전체 식은 $(A+B) \cdot B$가 됩니다.
    분배법칙을 적용하면 $AB + BB$가 되며, $BB = B$이므로 $AB + B$가 됩니다.
    이를 $B$로 묶으면 $(A+1)B$가 되고, 불 대수 정리에서 $(A+1) = 1$이므로 최종 결과는 $B$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

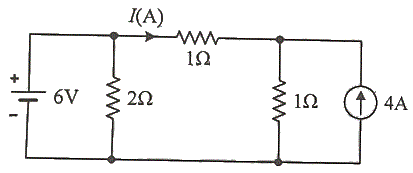

71. 회로에서 저항 1Ω에 흐르는 전류 I(A)는?

  1. 3
  2. 2
  3. 1
  4. -1
(정답률: 48%)
  • 중첩의 원리를 이용하여 전압원과 전류원이 각각 단독으로 존재할 때의 전류를 합산하여 구합니다.
    먼저 전류원을 개방했을 때, $6\text{V}$ 전압원과 직렬-병렬 조합 저항에 흐르는 전류 $I_a$를 구합니다.
    ① [기본 공식] $I_a = \frac{V}{R_1 + R_2}$
    ② [숫자 대입] $I_a = \frac{6}{1 + 1}$
    ③ [최종 결과] $I_a = 3\text{A}$
    다음으로 전압원을 단락했을 때, $4\text{A}$ 전류원이 분배되어 흐르는 전류 $I_b$를 구합니다. 이때 전압원 단락으로 인해 $2\Omega$ 저항으로는 전류가 흐르지 않습니다.
    ① [기본 공식] $I_b = I \times \frac{R_1}{R_1 + R_2}$
    ② [숫자 대입] $I_b = 4 \times \frac{1}{1 + 1}$
    ③ [최종 결과] $I_b = 2\text{A}$
    두 전류의 방향이 반대이므로 최종 전류 $I$는 다음과 같습니다.
    $$I = I_a - I_b = 3 - 2 = 1\text{A}$$
  • 전압원 V 단락 : I1 = 1/1+1 x4 = 2A
    전류원 I 개방 : I2 = 6/2 = 3A
    I= -I1+I2 = -2+3 = 1
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

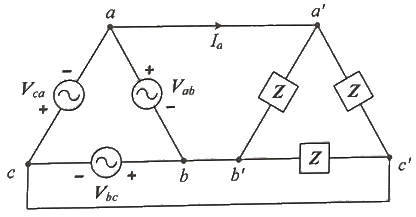

72. 그림과 같은 평형 3상회로에서 전원 전압이 Vab=200(V)이고 부하 한상의 임피던스가 Z=4+j3(Ω)인 경우 전원과 부하사이 선전류 Ia는 약 몇 A인가?

  1. 40√3∠36.87°
  2. 40√3∠-36.87°
  3. 40√3∠66.87°
  4. 40√3∠-66.87°
(정답률: 47%)
  • 델타($\Delta$) 결선 부하에서 선전류 $I_a$는 상전류 $I_p$보다 크기가 $\sqrt{3}$배 크고 위상은 $30^\circ$ 뒤집니다.
    먼저 상임피던스 $Z = 4+j3 = 5\angle 36.87^\circ$이므로 상전류 $I_p = \frac{V}{Z} = \frac{200\angle 0^\circ}{5\angle 36.87^\circ} = 40\angle -36.87^\circ$ 입니다.
    ① [기본 공식] $I_a = \sqrt{3} \times I_p \angle -30^\circ$
    ② [숫자 대입] $I_a = \sqrt{3} \times 40\angle (-36.87^\circ - 30^\circ)$
    ③ [최종 결과] $I_a = 40\sqrt{3}\angle -66.87^\circ$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 전압 v(t)=14.14sinωt+7.07sin(3ωt+π/6)(V)의 실효값은 약 몇 V인가?

  1. 3.87
  2. 11.2
  3. 15.8
  4. 21.2
(정답률: 64%)
  • 여러 개의 정현파가 합성된 전압의 실효값은 각 성분 실효값의 제곱합의 제곱근(RSS)으로 계산합니다.
    $$\text{합성 실효값} = \sqrt{V_{1\text{rms}}^2 + V_{3\text{rms}}^2}$$
    $$\text{대입: } \sqrt{(\frac{14.14}{\sqrt{2}})^2 + (\frac{7.07}{\sqrt{2}})^2} = \sqrt{100 + 25}$$
    $$\text{결과: } 11.2\text{V}$$
  • √(14.14/√2)제곱 + (7.07/√2)제곱 = 11.176 = 11.2
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

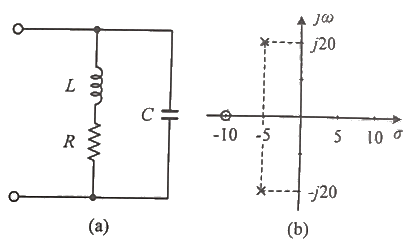

74. 그림 (a)와 같은 회로에 대한 구동점 임피던스의 극점과 영점이 각각 그림 (b)에 나타낸 것과 같고 Z(0)=1일 때, 이 회로에서 R(Ω), L(H), C(F)의 값은?

  1. R=1.0Ω, L=0.1H, C=0.0235F
  2. R=1.0Ω, L=0.2H, C=1.0F
  3. R=2.0Ω, L=0.1H, C=0.0235F
  4. R=2.0Ω, L=0.2H, C=1.0F
(정답률: 50%)
  • 주어진 극점($-5 \pm j20$)과 영점($-10$)을 통해 임피던스 함수 $Z(s)$를 구성하고, 회로의 합성 임피던스 식과 비교하여 소자 값을 구합니다.
    먼저 극점과 영점으로 식을 세우면 $Z(s) = \frac{s+10}{s^2+10s+425}$가 되며, $Z(0)=1$ 조건을 만족시키기 위해 상수를 곱해 정리하면 $Z(s) = \frac{s/10 + 1}{s^2/42.5 + 10s/42.5 + 1}$ 형태가 됩니다.
    이를 회로 식 $Z(s) = \frac{sL+R}{s^2LC+sCR+1}$과 비교합니다.
    ① [기본 공식] $R = Z(0), \quad L = \frac{1}{10}, \quad C = \frac{1}{42.5L}$
    ② [숫자 대입] $R = 1, \quad L = 0.1, \quad C = \frac{1}{42.5 \times 0.1}$
    ③ [최종 결과] $R=1.0\Omega, L=0.1\text{H}, C=0.0235\text{F}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 파형이 톱니파인 경우 파형률은 약 얼마인가?

  1. 1.155
  2. 1.732
  3. 1.414
  4. 0.577
(정답률: 51%)
  • 파형률은 실효값을 평균값으로 나눈 값으로, 톱니파(삼각파)의 경우 실효값은 $\frac{V_m}{\sqrt{3}}$, 평균값은 $\frac{V_m}{2}$ 입니다.
    $$\text{파형률} = \frac{\text{실효값}}{\text{평균값}}$$
    $$\text{대입: } \frac{\frac{V_m}{\sqrt{3}}}{\frac{V_m}{2}} = \frac{2}{\sqrt{3}}$$
    $$\text{결과: } 1.155$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

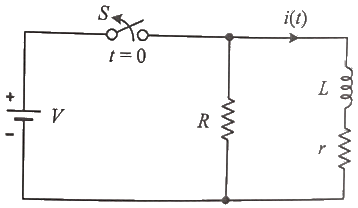

76. 정상상태에서 t=0초인 순간에 스위치 S를 열었다. 이 때 흐르는 전류 i(t)는?

(정답률: 47%)
  • 스위치 개방 전($t < 0$) 정상상태에서 인덕터 $L$은 단락 상태이므로 초기 전류는 $i(0^-) = V/r$ 입니다. 스위치 개방 후($t \ge 0$) 회로는 $R, r, L$이 직렬로 연결된 RL 회로가 되어 에너지가 방전되는 형태가 됩니다.
    전류의 감쇠 식은 초기 전류값에 시정수 $\frac{L}{R+r}$를 적용한 지수함수 형태로 나타납니다.
    $$\text{전류 식: } i(t) = i(0) e^{-\frac{t}{\tau}}$$
    $$\text{대입: } i(t) = \frac{V}{r} e^{-\frac{R+r}{L}t}$$
    $$\text{결과: } $$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 무한장 무손실 전송선로의 임의의 위치에서 전압이 100V이었다. 이 선로의 인덕턴스가 7.5μH/m이고, 커패시턴스가 0.012㎌/m일 때 이 위치에서 전류(A)는?

  1. 2
  2. 4
  3. 6
  4. 8
(정답률: 54%)
  • 무손실 전송선로의 특성 임피던스를 먼저 구한 뒤, 옴의 법칙을 이용하여 전류를 계산합니다.
    ① [기본 공식] $Z = \sqrt{\frac{L}{C}}, I = \frac{V}{Z}$
    ② [숫자 대입] $Z = \sqrt{\frac{7.5 \times 10^{-6}}{0.012 \times 10^{-6}}} = 25, I = \frac{100}{25}$
    ③ [최종 결과] $I = 4$
  • 무손실 선로 Z0 = √L/C -> √7.5/0.012 = 25

    전류 I = V/Z0 -> 100/25 = 4
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 선간전압이 150V, 선전류가 10√3A, 역률이 80%인 평형 3상 유도성 부하로 공급되는 무효전력(var)은?

  1. 3600
  2. 3000
  3. 2700
  4. 1800
(정답률: 63%)
  • 3상 전력에서 무효전력은 선간전압, 선전류, 그리고 역률각의 사인($\sin\theta$) 값을 곱하여 구합니다. 역률 $\cos\theta = 0.8$일 때, $\sin\theta = 0.6$입니다.
    ① [기본 공식] $Q = \sqrt{3} V I \sin\theta$
    ② [숫자 대입] $Q = \sqrt{3} \times 150 \times 10\sqrt{3} \times 0.6$
    ③ [최종 결과] $Q = 2700$
  • 무효전력 Pr = √3 VIsinθ

    √3 x 150 x 10√3 x 0.6 = 2700
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 그림과 같은 함수의 라플라스 변환은?

(정답률: 58%)
  • 주어진 그래프는 $t=1$에서 시작하여 $t=2$에서 끝나는 높이 1의 펄스 함수입니다. 이를 단위 계단 함수 $u(t)$의 차로 표현하면 $u(t-1) - u(t-2)$가 되며, 이를 라플라스 변환하면 다음과 같습니다.
    $$\mathcal{L}\{u(t-1) - u(t-2)\} = \frac{1}{s}e^{-s} - \frac{1}{s}e^{-2s} = \frac{1}{s}(e^{-s} - e^{-2s})$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 상의 순서가 a-b-c인 불평형 3상 전류가 Ia=15+j2(A), Ib=-20-j14(A), Ic=-3+j10(A)일 때 영상분 전류 I0는 약 몇 A인가?

  1. 2.67+j0.38
  2. 2.02+j6.98
  3. 15.5-j3.56
  4. -2.67-j0.67
(정답률: 71%)
  • 불평형 3상 전류의 영상분 전류는 세 상의 전류 합을 3으로 나누어 계산합니다.
    ① [기본 공식] $I_{0} = \frac{I_{a} + I_{b} + I_{c}}{3}$
    ② [숫자 대입] $I_{0} = \frac{(15 + j2) + (-20 - j14) + (-3 + j10)}{3}$
    ③ [최종 결과] $I_{0} = -2.67 - j0.67$
  • 1/3 ( 15+j2-20-j14-3+j10) = -2.66666 - 0.6666j
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 전기설비기술기준 및 판단기준

81. 플로어덕트공사에 의한 저압 옥내배선에서 연선을 사용하지 않아도 되는 전선(동선)의 단면적은 최대 몇 mm2인가?

  1. 2
  2. 4
  3. 6
  4. 10
(정답률: 49%)
  • 플로어덕트공사에서 전선은 기본적으로 연선을 사용해야 하지만, 단면적이 작은 전선은 예외적으로 단선을 사용할 수 있습니다.

    $$ \text{동선 기준 최대 단면적} = 10\text{mm}^2 $$
  • 플로어 덕트 공사
    전선은 연선 일것.
    다만 단면적 100mm^2 (알루미늄단선은 16mm^2) 이하인 것은 그러하지 못한다
  • 연선을 사용하되, 단면적 10[㎟] 이하는 전선(동선)은 예외
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 전기설비기술기준에서 정하는 안전원칙에 대한 내용으로 틀린 것은?

  1. 전기설비는 감전, 화재 그 밖에 사람에게 위해를 주거나 물건에 손상을 줄 우려가 없도록 시설하여야 한다.
  2. 전기설비는 다른 전기설비, 그 밖의 물건의 기능에 전기적 또는 자기적인 장해를 주지 않도록 시설하여야 한다.
  3. 전기설비는 경쟁과 새로운 기술 및 사업의 도입을 촉진함으로써 전기사업의 건전한 발전을 도모하도록 시설하여야 한다.
  4. 전기설비는 사용목적에 적절하고 안전하게 작동하여야 하며, 그 손상으로 인하여 전기공급에 지장을 주지 않도록 시설하여야 한다.
(정답률: 80%)
  • 전기설비기술기준의 안전원칙은 감전·화재 예방, 사용 목적에 맞는 안전한 작동 및 공급 지장 방지, 타 설비에 대한 전기적·자기적 장해 방지에 중점을 둡니다. 경쟁 촉진이나 사업의 건전한 발전 도모는 안전원칙에 해당하지 않습니다.
  • 전기 설비는 감전,화재 그 밖에 사람에게 위해를 주지 말아야하고
    사용목적에 적절하고 안전하게 작동해야 하며
    다른 전기설비,그 밖의 물건의 기능에 전기적 또는 자기적 장해를 주지 않아야한다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 아파트 세대 욕실에 “비데용 콘센트”를 시설하고자 한다. 다음의 시설방법 중 적합하지 않은 것은?

  1. 콘센트는 접지극이 없는 것을 사용한다.
  2. 습기가 많은 장소에 시설하는 콘센트는 방습장치를 하여야 한다.
  3. 콘센트를 시설하는 경우에는 절연변압기(정격용량 3kVA 이하인 것에 한한다.)로 보호된 전로에 접속하여야 한다.
  4. 콘센트를 시설하는 경우에는 인체감전보호용 누전차단기(정격감도전류 15mA 이하, 동작시간 0.03초 이하의 전류동작형의 것에 한한다.)로 보호된 전로에 접속하여야 한다.
(정답률: 75%)
  • 욕실과 같이 습기가 많은 장소에 비데용 콘센트를 시설할 때는 감전 사고 예방을 위해 반드시 접지극이 있는 콘센트를 사용해야 합니다.

    오답 노트
    방습장치 시설: 습기 많은 장소의 필수 조건
    절연변압기: 정격용량 $3\text{kVA}$이하로 보호
    누전차단기: 정격감도전류 $15\text{mA}$이하, 동작시간 $0.03\text{초}$이하의 전류동작형 사용
  • 욕조나샤워시설이 있는 욕실 또는 화장실 등의 콘센트는 접지극이 있는 방적형 콘센트를 사용해야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 특고압용 타냉식 변압기의 냉각장치에 고장이 생긴 경우를 대비하여 어떤 보호장치를 하여야 하는가?

  1. 경보장치
  2. 속도조정장치
  3. 온도시험장치
  4. 냉매흐름장치
(정답률: 75%)
  • 특고압용 타냉식 변압기는 외부 냉각 장치를 통해 온도를 조절하므로, 냉각장치에 고장이 발생하여 온도가 상승할 경우 이를 즉시 알릴 수 있는 경보장치를 시설해야 합니다.
  • 특고압용 타냉식 변압기의 냉각장치에 고장이 생긴경우 경보장치를 시설해야함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 하나 또는 복합하여 시설하여야 하는 접지극의 방법으로 틀린 것은?

  1. 지중 금속구조물
  2. 토양에 매설된 기초 접지극
  3. 케이블의 금속외장 미 그 밖에 금속피복
  4. 대지에 매설된 강화콘크리트의 용접된 금속 보강재
(정답률: 59%)
  • 접지극으로 사용할 수 있는 방법에는 지중 금속구조물, 토양에 매설된 기초 접지극, 케이블의 금속외장 및 기타 금속피복 등이 포함됩니다. 하지만 대지에 매설된 강화콘크리트의 용접된 금속 보강재는 접지극으로 인정되지 않습니다.
  • 접지극의 시설 및 접지저항
    대지에 매설 된 강화콘크리트의 용접된 금속 보강재 ( 다만 강화 콘크리트는 제외한다)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 옥내 배선공사 중 반드시 절연전선을 사용하지 않아도 되는 공사방법은? (단, 옥외용 비닐절연전선은 제외한다.)

  1. 금속관공사
  2. 버스덕트공사
  3. 합성수지관공사
  4. 플로어덕트공사
(정답률: 57%)
  • 옥내 배선공사 중 버스덕트공사는 구조적으로 절연이 확보되거나 나전선 사용이 가능한 공법에 해당하여 반드시 절연전선을 사용할 필요가 없습니다.

    오답 노트
    금속관공사, 합성수지관공사, 플로어덕트공사: 모두 절연전선 사용이 필수인 공법
  • 절연전선을 사용하지 않아도 되는 공사 = 버스덕트 공사
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 지중 전선로를 직접 매설식에 의하여 차량 기타 중량물의 압력을 받을 우려가 있는 장소에 시설하는 경우 매설 깊이는 몇 m이상으로 하여야 하는가?

  1. 0.6
  2. 1
  3. 1.5
  4. 2
(정답률: 75%)
  • 지중 전선로 직접 매설식의 경우, 설치 장소의 환경에 따라 매설 깊이 기준이 다릅니다. 차량 기타 중량물의 압력을 받을 우려가 있는 장소는 $1.0\text{ m}$이상, 그 외 기타 장소는 $0.6\text{ m}$이상으로 시설해야 합니다.
  • 차량 기타 중량물의 압력을 받을 우려가 있는 장소에 시설하는 경우 매설 깊이는 1m, 그 외의 기타 장소는 0.6m
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 돌침, 수평도체, 메시도체의 요소 중에 한 가지 또는 이를 조합한 형식으로 시설하는 것은?

  1. 접지극시스템
  2. 수뢰부시스템
  3. 내부피뢰시스템
  4. 인하도선시스템
(정답률: 66%)
  • 외부피뢰시스템 중 뇌격을 직접 받는 수뢰부시스템은 돌침, 수평도체, 메시도체 등의 형식을 사용하여 시설합니다.

    오답 노트
    인하도선시스템: 수뢰부에서 받은 전류를 접지극으로 전달하는 통로
    접지극시스템: 전류를 땅으로 방전시키는 전극
  • 수뢰부 시스템은 돌침.수평도체,메시도체의 요소 중에 한가지 또는 이를 조합한 형식으로 시설
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 변전소의 주요 변압기에 계측장치를 시설하여 측정하여야 하는 것이 아닌 것은?

  1. 역률
  2. 전압
  3. 전력
  4. 전류
(정답률: 77%)
  • 변전소 주요 변압기의 계측장치는 전압, 전류, 전력을 측정하여 전력 계통의 상태를 감시하는 것이 목적입니다. 역률은 이러한 기본 측정값들을 통해 계산되는 항목이지 직접 측정 시설의 필수 대상은 아닙니다.
  • 계측장치
    주요 변압기의 전압 및 전류 또는 전력
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 풍력터빈에 설비의 손상을 방지하기 위하여 시설하는 운전상태를 계측하는 계측장치로 틀린 것은?

  1. 조도계
  2. 압력계
  3. 온도계
  4. 풍속계
(정답률: 72%)
  • 풍력터빈의 설비 손상 방지를 위해 설치하는 운전 상태 계측장치에는 풍속계, 압력계, 온도계, 회전속도계, 진동계가 포함됩니다. 조도계는 풍력터빈의 운전 상태 및 설비 보호와 관련이 없는 장치입니다.
  • 풍력 설비 계측장치 시설
    회전 속도계
    나셀내의 진동을 감시하기 위한 진동계
    풍속계
    압력계
    온도계
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 일반 주택의 저압 옥내배선을 점검하였더니 다음과 같이 시설되어 있었을 경우 시설기준에 적합하지 않은 것은?

  1. 합성수지관의 지지점 간의 거리를 2m로 하였다.
  2. 합성수지관 안에서 전선의 접속점이 없도록 하였다.
  3. 금속관공사에 옥외용 비닐절연전선을 제외한 절연전선을 사용하였다.
  4. 인입구에 가까운 곳으로서 쉽게 개폐할 수 있는 곳에 개폐기를 각 극에 시설하였다.
(정답률: 49%)
  • 옥내배선 시설기준에 따라 합성수지관의 지지점 간 거리는 $1.5\text{m}$이하로 유지해야 하므로, $2\text{m}$로 시설한 것은 부적합합니다.

    오답 노트
    금속관: 지지점 간 거리 $2\text{m}$이하
  • 합성수지관공사
    관의 지지점 간의 거리는 1.5m 이하로 하고, 또한 그 지지점은 관의 끝.관과 박스의 접속점 및 관 상호간의 접속점등에 가까운 곳에 시설
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 사용전압이 170kV 이하의 변압기를 시설하는 변전소로서 기술원이 상주하여 감시하지는 않으나 수시로 순회하는 경우, 기술원이 상주하는 장소에 경보장치를 시설하지 않아도 되는 경우는?

  1. 옥내변전소에 화재가 발생한 경우
  2. 제어회로의 전압이 현저히 저하한 경우
  3. 운전조작에 필요한 차단기가 자동적으로 차단한 후 재폐로한 경우
  4. 수소냉각식 조상기는 그 조상기 안의 수소의 순도가 90% 이하로 저하한 경우
(정답률: 60%)
  • 변전소의 경보장치 시설 기준에서 운전조작에 필요한 차단기가 자동적으로 차단한 후 재폐로한 경우는 경보장치 시설 제외 대상에 해당합니다.
  • 운전 조작에 필요한 차단기가 자동적으로 차단한 후 재폐로 한 경우는 순회하지 않아도 된다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 특고압 가공전선로의 지지물로 사용하는 B종 철주, B종 철근콘크리트주 또는 철탑의 종류에서 전선로의 지지물 양쪽의 경간의 차가 큰 곳에 사용하는 것은?

  1. 각도형
  2. 인류형
  3. 내장형
  4. 보강형
(정답률: 76%)
  • 철탑의 종류 중 내장형은 지지물 양쪽의 경간 차이가 큰 곳에 사용하며, 보통 직선형 철탑 10기마다 1기를 설치합니다.

    오답 노트
    각도형: 수평각도가 $3^{\circ}$를 초과하는 곳에 사용
    인류형: 건조물의 크기가 서로 다를 때 사용
  • 내장형 : 전선로의 지지물 양쪽의 경간의 차가 큰 곳에 사용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 전식방지대책에서 매설금속체측의 누설전류에 의한 전식의 피해가 예상되는 곳에 고려하여야 하는 방법으로 틀린 것은?

  1. 절연코팅
  2. 배류장치 설치
  3. 변전소 간 간격 축소
  4. 저준위 금속체를 접속
(정답률: 64%)
  • 매설금속체측의 전식 방지 대책으로는 절연코팅, 배류장치 설치, 저준위 금속체 접속 등이 사용됩니다.

    오답 노트
    변전소 간 간격 축소: 이는 매설금속체가 아닌 전기철도 측의 전식 방식 또는 예방 방법입니다.
  • 전식방지대책
    배류장치 설치
    절연코팅
    매설금속체 접속부 절연
    저준위 금속체 접속
    궤도와의 이격거리
    금속판 등의 도체로 차폐
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 시가지에 시설하는 사용전압 170kV 이하인 특고압 가공전선로의 지지물이 철탑이고 전선이 수평으로 2 이상 있는 경우에 전선 상호간의 간격이 4m 미만인 때에는 특고압 가공전선로의 경간은 몇 m 이하이어야 하는가?

  1. 100
  2. 150
  3. 200
  4. 250
(정답률: 39%)
  • 시가지에 시설하는 특고압 가공전선로의 지지물이 철탑인 경우 기본 경간은 $400\text{m}$이지만, 전선이 수평으로 2본 이상 있고 상호 간격이 $4\text{m}$ 미만일 때는 경간을 제한합니다.
    ① [기본 원리] 철탑 시설 시 전선 간격 $4\text{m}$ 미만 조건 적용
    ② [기준 적용] $400\text{m} \rightarrow 250\text{m}$ (제한 조건 적용)
    ③ [최종 결과] $250\text{m}$
  • 시가지 등에서 특고압 가공전선로의 시설
    철탑 400m, 다만 전선이 수평으로 2이상 있는 경우에 전선 상호간의 간격이 4m미만 인 때는 250m
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 전압의 종별에서 교류 600V는 무엇으로 분류하는가?

  1. 저압
  2. 고압
  3. 특고압
  4. 초고압
(정답률: 76%)
  • 전압의 종별 분류 기준에 따라 교류 $600\text{V}$이하는 저압으로 분류됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

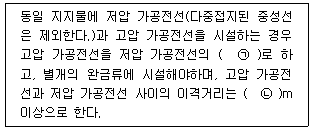

97. 다음 ( )에 들어갈 내용으로 옳은 것은?

  1. ㉠ 아래, ㉡ 0,5
  2. ㉠ 아래, ㉡ 1
  3. ㉠ 위, ㉡ 0.5
  4. ㉠ 위, ㉡ 1
(정답률: 61%)
  • 동일 지지물에 고압 가공전선과 저압 가공전선을 시설할 때는 안전을 위해 고압선을 저압선의 위쪽에 배치해야 하며, 일반적인 경우 두 전선 사이의 이격거리는 $0.5\text{m}$이상으로 유지해야 합니다.
  • 위,0.5m
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 사용전압이 154kV인 전선로를 제1종 특고압 보안공사로 시설할 때 경동연선의 굵기는 몇 mm2 이상이어야 하는가?

  1. 55
  2. 100
  3. 150
  4. 200
(정답률: 67%)
  • 제1종 특고압 보안공사 시 전선의 굵기는 사용전압에 따라 결정됩니다. 사용전압이 $100\text{kV}$이상 $300\text{kV}$ 미만인 경우, 경동연선의 굵기는 $150\text{mm}^{2}$이상이어야 합니다.
  • 100[kV] 미만 단면적 55[㎟] 이상의 경동연선
    100[kV] 이상
    300[kV] 미만
    단면적 150[㎟] 이상의 경동연선
    300[kV] 이상 단면적 200[㎟] 이상의 경동연선
  • 100kV 이상 300kV 미만
    인장강도 58.84N 이상의 연선 또는 단면적 150mm^2 이상의 경동연선
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 지중 전선로에 사용하는 지중함의 시설기준으로 틀린 것은?

  1. 조명 및 세척이 가능한 장치를 하도록 할 것
  2. 견고하고 차량 기타 중량물의 압력에 견디는 구조일 것
  3. 그 안의 고인 물을 제거할 수 있는 구조로 되어 있을 것
  4. 뚜껑은 시설자 이외의 자가 쉽게 열 수 없도록 시설할 것
(정답률: 77%)
  • 지중함은 견고한 구조, 고인 물 제거 가능 구조, 뚜껑의 무단 개방 방지 시설이 필수적입니다. 조명 및 세척 장치 설치는 지중함의 법적 시설기준에 포함되지 않습니다.
  • 지중 전선로의 지중함 시설 기준
    견고하고 차량 기타 중량물의 압력에 견디는 구조일 것
    그 안의 고인 물을 제거할 수 있는 구조로 되어 있을 것
    뚜껑은 시설자 이외의 자가 쉽게 열 수 없도록 시설할 것
    폭발성 또는 연소성의 가스가 침입할 유려가 있는 것에 시설하는 지중함으로서 그 크기가 1m^3 이상인 것에는 통풍장치 기타 가스를방산시키기 위한 적당한 장치를 시설
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 고압 가공전선로의 가공지선에 나경동선을 사용하려면 지름 몇 mm 이상의 것을 사용하여야하는가?

  1. 2.0
  2. 3.0
  3. 4.0
  4. 5.0
(정답률: 69%)
  • 고압 가공전선로의 가공지선으로 나경동선을 사용할 경우, 규정에 따라 지름 4.0mm 이상의 것을 사용해야 합니다.

    오답 노트
    지름 5mm 이상: 고압 가공전선(경동선)의 기준임
  • 고압 가공전선로의 가공지선은 인장강도 5.26kN 이상의 것 또는 지름 4mm이상의 나경동선
  • 가공지선
    ① 고압 : 지름 4[㎜] 이상의 나경동선
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
