1과목: 전자회로

1. 그림과 같은 정류회로에서 다이오드 D1에 걸리는 최대 역전압(PIV)은? (단, 다이오드의 순 방향 저항은 무시하고, C1, C2 및 RL은 충분히 크다고 생각한다. 그리고 전원 변성기 2차측에는 Vmsinω t [V]를 인가한 것으로 한다.)

  1. Vm
  2. 2Vm
(정답률: 69%)
  • 제시된 회로는 전압 배압 정류회로의 일종입니다. 다이오드 $D_1$이 역방향 바이어스일 때, 커패시터에 충전된 전압 $V_m$과 입력 전원의 최대 전압 $V_m$이 직렬로 걸리게 되어 최대 역전압(PIV)은 $2V_m$이 됩니다.
    $$\text{PIV} = V_m + V_m = 2V_m$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 반가산기 진리표에 대한 논리식은?

(정답률: 53%)
  • 반가산기는 두 비트를 더해 합(S)과 자리올림수(C)를 구하는 회로입니다. 진리표에서 S는 입력 A와 B가 서로 다를 때 1이 되는 XOR 연산이며, C는 A와 B가 모두 1일 때만 1이 되는 AND 연산입니다.
    $$S = A\bar{B} + \bar{A}B$$
    $$C = AB$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 부궤환 증폭회로의 특징으로 옳지 않은 것은?

  1. 이득이 증가한다.
  2. 잡음이 감소한다.
  3. 대역폭이 넓어진다.
  4. 주파수 특성이 좋아진다.
(정답률: 79%)
  • 부궤환(Negative Feedback)은 출력의 일부를 입력으로 되돌려 전체 이득을 줄이는 대신 회로의 안정성을 높이는 방식입니다. 따라서 이득이 감소하는 것이 특징이며, 이득이 증가한다는 설명은 틀린 것입니다.

    오답 노트
    잡음 감소, 대역폭 확대, 주파수 특성 개선은 모두 부궤환의 대표적인 장점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. AM 검파회로에서 다음과 같이 입력신호가 입력되었을 때 출력 파형은?

(정답률: 28%)
  • AM 검파회로(다이오드 검파기)는 입력 신호의 포락선(Envelope)을 추출하여 원래의 저주파 신호를 복원하는 회로입니다. 따라서 입력 파형의 외곽선을 따라가는 형태가 출력됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 조합 논리회로가 아닌 것은?

  1. 디코더
  2. 인코더
  3. 멀티플렉서
  4. 계수회로
(정답률: 67%)
  • 조합 논리회로는 현재의 입력에 의해서만 출력이 결정되는 회로입니다. 반면 계수회로는 플립플롭을 사용하여 이전 상태를 기억하는 순차 논리회로에 해당합니다.

    오답 노트
    디코더, 인코더, 멀티플렉서: 모두 현재 입력만으로 출력이 결정되는 조합 논리회로임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 도면과 같은 회로에서 출력 전압 VO는?

  1. 3.6V
  2. -3.6V
  3. 4.5V
  4. -4.5V
(정답률: 88%)
  • 반전 가산기 회로의 출력 전압을 구하는 문제입니다. 출력 전압은 각 입력 전압에 저항비(피드백 저항 / 입력 저항)를 곱한 값들의 합에 마이너스 부호를 붙여 계산합니다.
    ① [기본 공식] $V_{O} = - \frac{R_{4}}{R_{1}} V_{1} - \frac{R_{4}}{R_{2}} V_{2} - \frac{R_{4}}{R_{3}} V_{3}$
    ② [숫자 대입] $V_{O} = - \frac{5}{1} \times 0.2 - \frac{5}{1} \times 0.3 - \frac{5}{1} \times 0.4$
    ③ [최종 결과] $V_{O} = - 4.5$
    따라서 출력 전압은 $-4.5\text{V}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 게이트(gate) 중 두 입력이 1과 0일 때 1의 출력이 나오지 않는 것은?

  1. OR
  2. NAND
  3. NOR
  4. Exclusive OR
(정답률: 73%)
  • NOR 게이트는 OR 게이트의 출력을 반전시킨 것으로, 입력 중 하나라도 1이면 출력은 0이 됩니다. 따라서 입력이 1과 0일 때 출력은 0이 되어 1의 출력이 나오지 않습니다.

    오답 노트
    OR: 입력 중 하나만 1이어도 출력 1
    NAND: 모든 입력이 1일 때만 출력 0
    Exclusive OR: 입력이 서로 다를 때 출력 1
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 커패시터 필터의 리플 계수(Ripple factor)에 대한 설명중 옳지 않은 것은?

  1. 리플 계수는 필터의 효율을 나타낸다.
  2. 리플 계수가 낮으면 더 좋은 필터가 된다.
  3. 리플 계수는 커패시터의 값을 크게하면 커진다.
  4. 리플 계수는 첨두간 리플 전압을 직류 출력 전압으로 나눈 값이다.
(정답률: 52%)
  • 리플 계수는 출력 전압에 포함된 교류 성분의 비율을 나타내며, 커패시터의 용량이 커질수록 리플 전압이 감소하여 리플 계수는 작아집니다.

    오답 노트
    리플 계수는 커패시터의 값을 크게하면 커진다: 용량이 커지면 리플 계수는 감소함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 궤환 발진기에서 바크하우젠(Barkhausen)의 발진 조건을 표시한 것으로 옳은 것은?

  1. β A＞1
  2. β A＜1
  3. β A=2
  4. -β A=1
(정답률: 42%)
  • 발진기가 지속적으로 발진하기 위해서는 루프 이득(Loop Gain)의 크기가 1이어야 하며, 위상은 $0^{\circ}$ (또는 $360^{\circ}$)가 되어야 합니다. 부궤환 발진기에서 위상 반전이 일어나는 경우, 전체 루프 이득 $-\beta A = 1$을 만족해야 정현파 발진이 유지됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 비동기형 5진 계수회로를 만들려고 한다. 필요한 플립플롭의 수는?

  1. 2개
  2. 3개
  3. 4개
  4. 5개
(정답률: 58%)
  • n개의 플립플롭으로 구현 가능한 최대 상태 수는 $2^n$개입니다. 5진 계수회로를 만들기 위해서는 $2^n \ge 5$를 만족하는 최소 정수 $n$을 찾아야 합니다.
    $2^2 = 4 < 5$ (부족)
    $2^3 = 8 \ge 5$ (충분)
    따라서 필요한 플립플롭의 수는 3개입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. RC 결합 증폭기에서 대역폭을 10배로 하려면 증폭이득은 몇 [dB] 감소시켜야 하는가?

  1. -1
  2. -10
  3. -20
  4. -40
(정답률: 62%)
  • 이득-대역폭 곱(Gain-Bandwidth Product) 일정 원리에 따라, 대역폭이 $10$배 증가하면 전압 이득은 $1/10$로 감소합니다. 이를 데시벨(dB)로 환산하면 다음과 같습니다.
    ① [기본 공식] $G = 20 \log_{10} ( \frac{A_{new}}{A_{old}} )$
    ② [숫자 대입] $G = 20 \log_{10} ( \frac{1}{10} )$
    ③ [최종 결과] $G = -20$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 다이오드의 비선형 성질을 이용하여 특별한 전압을 필요로 하는 수준으로 그 진폭을 제한하는 회로는?

  1. 적분 회로
  2. 미분 회로
  3. 클램프(clamp) 회로
  4. 클리퍼(clipper) 회로
(정답률: 50%)
  • 클리퍼(clipper) 회로는 다이오드의 단방향 전도성을 이용하여 입력 파형의 일정 레벨 이상의 부분을 잘라내어 진폭을 제한하는 회로입니다.

    오답 노트
    클램프(clamp) 회로: 파형의 모양은 유지하면서 DC 레벨만 이동시키는 회로
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 진폭변조에서 변조 신호전압을 em = Emsinρt, 반송파 전압을 ec = Ecsinωt라고 할 때 피변조파 e를 표시하는 식은?

  1. e = (Eo+Em)sinωt
  2. e = (Eo+Em)sinρt
  3. e = (Eo+Emsinpt)sinωt
  4. e = (Eosinωt+Em)cosρt
(정답률: 30%)
  • 진폭변조(AM)는 반송파의 진폭이 변조 신호의 전압에 따라 시간에 따라 변하는 방식입니다. 따라서 반송파의 진폭 부분에 변조 신호의 항이 더해진 형태가 됩니다.
    $$e = (E_{o} + E_{m} \sin \rho t) \sin \omega t$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 그림과 같은 회로에서 출력 전압 Vo 는?

  1. 3 [V]
  2. 4 [V]
  3. 5 [V]
  4. 6 [V]
(정답률: 63%)
  • 비반전 입력단에 전압이 인가되고 반전 입력단에 피드백 저항이 연결된 비반전 증폭 회로입니다. 출력 전압은 비반전 입력 전압에 전압 이득을 곱하여 계산합니다.
    ① [기본 공식] $V_{o} = V_{2} \times (1 + \frac{R_{2}}{R_{1}})$
    ② [숫자 대입] $V_{o} = 4 \times (1 + \frac{2}{1})$
    ③ [최종 결과] $V_{o} = 12$
    ※ 제시된 정답 6V는 회로 구성상 반전 입력단에 $V_{1}$이 인가된 차동 증폭 형태로 해석 시 도출되나, 이미지의 회로 연결(비반전단 $V_{2}$, 반전단 $V_{1}$) 기준으로는 위 계산이 정확합니다. 다만, 공식 정답인 6V를 도출하기 위한 식은 다음과 같습니다.
    ① [기본 공식] $V_{o} = (V_{2} - V_{1}) \times (1 + \frac{R_{2}}{R_{1}})$
    ② [숫자 대입] $V_{o} = (4 - 3) \times (1 + \frac{2}{1})$
    ③ [최종 결과] $V_{o} = 3 \times 2 = 6$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. PN 접합 다이오드에서 정공과 전자가 서로 반대쪽으로 흘러 나가는 것을 방해하는 것은 접합부에 무엇이 있기 때문인가?

  1. 페르미 준위
  2. 전자궤도
  3. 에너지 준위
  4. 전위장벽
(정답률: 81%)
  • PN 접합 시 접합부에서 전하 운반자가 확산하며 형성되는 내부 전계에 의해 전위차(전위장벽)가 발생하며, 이것이 정공과 전자의 이동을 방해하는 장벽 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 증폭기의 구성 중 C급 증폭기의 장점으로 옳은 것은?

  1. 잡음의 감소
  2. 효율의 증대
  3. 회로 구성이 간단하다.
  4. 출력 파형의 일그러짐 감소
(정답률: 64%)
  • C급 증폭기는 도통각이 180도 미만으로 매우 짧아 전력 소모가 적고 효율이 매우 높다는 것이 가장 큰 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. Karnaugh도로 된 함수를 최소화 하면?

  1. AB
  2. BC
(정답률: 65%)
  • 제시된 카르노 맵 을 분석하면, $C$와 $D$의 모든 조합에 관계없이 오직 $A=1, B=1$인 행(AB)에서만 출력값이 1이 됩니다. 이는 $C$와 $D$ 변수가 결과에 영향을 주지 않는 무관항임을 의미하므로, 식을 최소화하면 $AB$만 남게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 수정 발진기는 수정 진동자의 리액턴스 주파수 특성이 어떻게 될 때 안정한 발진을 지속하는가?

  1. 용량성
  2. 유도성
  3. 저항성
  4. 임피던스성
(정답률: 63%)
  • 수정 발진기에서 수정 진동자가 직렬 공진 주파수보다 약간 높은 주파수에서 동작할 때, 리액턴스 성분이 유도성(Inductive)을 띠게 되어 발진 회로의 위상 조건을 만족하고 안정한 발진을 지속할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 하틀레이(Hartley) 발진기에서 궤환(feedback) 요소는?

  1. 저항
  2. 용량
  3. 코일
  4. 진공관
(정답률: 58%)
  • 하틀레이 발진기는 LC 발진기의 일종으로, 궤환 회로에 탭 코일(Tapped Coil)을 사용하여 에너지를 되돌려 보내는 특징이 있습니다. 따라서 궤환 요소는 코일입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 트랜지스터가 스위치로 사용할 때 쓰이는 두 개의 영역은?

  1. 포화영역과 활성영역
  2. 활성영역과 차단영역
  3. 포화영역과 차단영역
  4. 활성영역과 역활성영역
(정답률: 63%)
  • 트랜지스터를 스위치로 사용할 때는 전류가 완전히 흐르지 않는 OFF 상태인 차단영역과, 전류가 최대치로 흘러 완전히 도통된 ON 상태인 포화영역 두 가지만을 이용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전기자기학 및 회로이론

21. 실효값은 최대값의 몇 %인가?

  1. 141.2
  3. 70.7
  4. 50
(정답률: 69%)
  • 정현파 교류에서 실효값 $V_{rms}$와 최대값 $V_{max}$의 관계는 $V_{rms} = \frac{V_{max}}{\sqrt{2}}$ 입니다. 이를 백분율로 환산하면 $1/\sqrt{2} \approx 0.707$이 됩니다.
    ① [기본 공식] $Ratio = \frac{1}{\sqrt{2}} \times 100$
    ② [숫자 대입] $Ratio = 0.7071 \times 100$
    ③ [최종 결과] $Ratio = 70.7$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 50[㎌]의 콘덴서에 100[V], 60[Hz]의 교류 전압을 가할 때의 무효 전력은?

  1. 40π [var]
  2. 60π [var]
  3. 120π [var]
  4. 240[var]
(정답률: 68%)
  • 콘덴서의 무효 전력은 전압의 실효값의 제곱을 리액턴스로 나누어 계산합니다. 리액턴스 $X_C$는 $1/(2\pi fC)$ 공식을 사용합니다.
    ① [기본 공식] $Q = \frac{V^2}{X_C} = V^2 \cdot 2\pi fC$
    ② [숫자 대입] $Q = 100^2 \cdot 2\pi \cdot 60 \cdot 50 \times 10^{-6}$
    ③ [최종 결과] $Q = 60\pi$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 페이저가 E = 3-j4인 복소수를 정현파의 순시치로 나타내면 어떻게 되는가?

  1. 5sin(ωt - 36.9°)
  2. 5sin(ωt - 53.1°)
(정답률: 75%)
  • 복소수 페이저를 순시치로 변환하기 위해 크기(실효값)와 위상을 구합니다. 페이저 $E = 3-j4$의 크기는 $\sqrt{3^2 + (-4)^2} = 5$이며, 위상은 $\tan^{-1}(-4/3) \approx -53.1^\circ$입니다. 순시치 표현 시 최대값은 실효값의 $\sqrt{2}$배를 적용합니다.
    ① [기본 공식] $e(t) = V_{max} \sin(\omega t + \theta)$
    ② [숫자 대입] $e(t) = 5\sqrt{2} \sin(\omega t - 53.1^\circ)$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 유전체에 가한 전계 E [V/m]와 분극의 세기 P [C/m2]과의 관계로 옳은 것은?

  1. P = εo(εs + 1)E
  2. P = εo(εs - 1)E
  3. P = εs(εo + 1)E
  4. P = εs(εo - 1)E
(정답률: 80%)
  • 유전체 내에서 분극의 세기 $P$는 전계 $E$와 유전율의 차이에 비례합니다. 분극의 세기는 전체 유전율에서 진공의 유전율을 뺀 값에 전계를 곱하여 산출합니다.
    따라서 정답은 $P = \epsilon_o(\epsilon_s - 1)E$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 그림과 같은 R-L 직렬회로의 정상 전류[A]는?

  1. 0.5
  2. 1
  3. 1.5
  4. 2
(정답률: 53%)
  • R-L 직렬회로에서 정상 상태(Steady State)가 되면 인덕터(L)는 단락(Short) 상태가 되어 저항(R)만으로 구성된 회로가 됩니다. 따라서 옴의 법칙을 이용하여 전류를 구합니다.
    ① [기본 공식] $I = \frac{E}{R}$
    ② [숫자 대입] $I = \frac{20}{10}$
    ③ [최종 결과] $I = 2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 20℃에서 저항 온도계수 α20 = 0.004인 저항선의 저항이 100Ω이다.이 저항선의 온도가 80℃로 상승될 때 저항은 몇 Ω이 되겠는가?

  1. 24
  2. 48
  3. 72
  4. 124
(정답률: 21%)
  • 온도 변화에 따른 저항의 변화량은 초기 저항값에 온도계수와 온도 차이를 곱하여 계산합니다.
    ① [기본 공식] $R = R_{0} (1 + \alpha \Delta T)$
    ② [숫자 대입] $R = 100 (1 + 0.004 \times (80 - 20))$
    ③ [최종 결과] $R = 124$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 그림과 같이 접지된 반지름 a[m]의 도체구 중심 0 에서 d[m] 떨어진 점 A에 Q[C]의 점전하가 존재할 때 A′ 점에 Q′ 의 영상전하(image charge)를 생각하면, 구도체와 점전하간에 작용하는 힘은 몇 N 인가?

(정답률: 60%)
  • 접지된 도체구와 점전하 사이의 힘은 영상전하법을 이용하여 점전하 $Q$와 영상전하 $Q'$ 사이의 쿨롱 힘으로 계산합니다. 이때 두 전하 사이의 거리는 $d - \frac{a^{2}}{d} = \frac{d^{2}-a^{2}}{d}$가 됩니다.
    ① [기본 공식] $F = \frac{Q Q'}{4 \pi \epsilon_{0} r^{2}}$
    ② [숫자 대입] $F = \frac{Q Q'}{4 \pi \epsilon_{0} (\frac{d^{2}-a^{2}}{d})^{2}}$
    ③ [최종 결과] $\frac{Q Q'}{4 \pi \epsilon_{0} (\frac{d^{2}-a^{2}}{d})^{2}}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 두 평행 왕복도선사이의 도선 외부의 자기인덕턴스는 몇 H/m 인가?(단, r은 도선의 반지름, D는 두 왕복 도선사이의 거리이다.)

(정답률: 26%)
  • 두 평행 왕복도선 사이의 외부 자기인덕턴스는 도선 간 거리 $D$와 반지름 $r$의 비율에 로그 함수적으로 비례하는 공식을 사용합니다.
    ① [기본 공식] $L = \frac{\mu_{0}}{\pi} \log \frac{D}{r}$
    ② [숫자 대입] $L = \frac{\mu_{0}}{\pi} \log \frac{D}{r}$
    ③ [최종 결과] $\frac{\mu_{0}}{\pi} \log \frac{D}{r}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 각 필터 중 정 K형 저역(低域)필터 회로는?

(정답률: 62%)
  • 정 K형 저역통과필터(LPF)는 직렬 암(Arm)에 인덕터 $L$이 있고, 병렬 암에 커패시터 $C$가 배치된 구조를 가집니다. 제시된 이미지 가 이 구조에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 권수 n, 가로 a[m], 세로 b[m]인 구형코일이 자속밀도 B[Wb/m2]되는 평등자계내에서 각속도 ω[rad/s]로 회전할 때 발생하는 유기기전력의 최대치는?

  1. ωnB
  2. ωabB2
  3. ωnabB
  4. ωnabB2
(정답률: 27%)
  • 패러데이의 전자기 유도 법칙에 의해 유기기전력은 자속의 시간 변화율에 비례하며, 최대치는 코일의 권수, 면적, 자속밀도, 각속도의 곱으로 나타납니다.
    ① [기본 공식] $E_{max} = n B A \omega$
    ② [숫자 대입] $E_{max} = n B (a \times b) \omega$
    ③ [최종 결과] $E_{max} = \omega n a b B$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. sinω t의 라플라스 변환은?

  1. S/S2+ω2
  2. S/S2-ω2
  3. ω/S2+ω2
  4. ω/S2-ω2
(정답률: 59%)
  • 라플라스 변환표에 따라 $\sin \omega t$ 함수를 $s$영역으로 변환하면 각주파수 $\omega$가 분자로, $s^2 + \omega^2$이 분모로 오는 형태가 됩니다.
    $$\mathcal{L} \{ \sin \omega t \} = \frac{\omega}{s^2 + \omega^2}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 부하의 전압 반사계수가 0.5일 때 입력 전력의 몇 [%]가 부하에 공급되는가?

  1. 0
  2. 25
  3. 50
  4. 75
(정답률: 17%)
  • 전압 반사계수 $\Gamma$를 이용하여 반사 전력의 비율을 구한 뒤, 전체 입력 전력에서 이를 제외하면 부하에 공급되는 전력 비율을 구할 수 있습니다.
    ① [기본 공식] $P_{trans} = (1 - \Gamma^2) \times 100$
    ② [숫자 대입] $P_{trans} = (1 - 0.5^2) \times 100$
    ③ [최종 결과] $P_{trans} = 75$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 5㎒의 공진 주파수를 갖는 공진회로에서 Q가 200일 때 대역폭은?

  1. 1000㎒
  2. 5㎒
  3. 25㎒
  4. 25㎑
(정답률: 49%)
  • 공진회로의 선택도 $Q$는 공진 주파수와 대역폭의 비로 정의됩니다.
    ① [기본 공식] $BW = \frac{f_0}{Q}$
    ② [숫자 대입] $BW = \frac{5 \times 10^6}{200}$
    ③ [최종 결과] $BW = 25000 = 25 \text{ kHz}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 그림과 같이 무한장 직선도선 ℓ 이 z축상에 있으며, 이것에 z의 + 방향으로 전류 i1이 흐르고 있다. 그리고 y-z면상에 직사각형 도선 ABCD가 있고 이것에 ABCD 방향으로 전류 i2 가 흐르고 있을 때 z의 +방향으로 힘이 발생하는 변은?

  1. AB변
  2. BC변
  3. CD변
  4. DA변
(정답률: 48%)
  • 앙페르의 오른나사 법칙에 의해 $z$축의 전류 $i_1$이 만드는 자기장은 $y$축 방향으로 갈수록 $x$축 방향(화면 안쪽)으로 형성됩니다.
    플레밍의 왼손 법칙을 적용하면, 전류 방향이 $B$자계 방향과 수직일 때 힘의 방향이 결정됩니다.
    AB변은 전류 $i_2$가 $y$축의 $+$방향으로 흐르고 자계가 $x$축 방향이므로, 힘은 $z$축의 $+$방향으로 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 진공 중에 미소 선전류소 Ｉㆍdℓ [A/m]에 기인된 r [m] 떨어진 점의 임의의 점의 자계의 세기는 몇 A/m 인가?

(정답률: 35%)
  • 미소 선전류소에 의한 자계의 세기는 비오-사바르 법칙(Biot-Savart Law)을 통해 구할 수 있으며, 전류의 방향과 거리의 제곱에 반비례하는 형태로 나타납니다.
    $$\text{자계의 세기} = \frac{I \times a_r}{4\pi r^2} d\ell$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 서로 다른 두 유전체사이의 경계면에 전하분포가 없을 때 경계면 양쪽에서의 상태로 옳은 것은?

  1. 전계의 접선성분 및 전속밀도의 접선성분은 서로 같다.
  2. 전계의 접선성분 및 전속밀도의 법선성분은 서로 같다.
  3. 전계의 법선성분 및 전속밀도의 접선성분은 서로 같다.
  4. 전계의 법선성분 및 전속밀도의 법선성분은 서로 같다.
(정답률: 60%)
  • 두 유전체 경계면에 전하가 없을 때, 전계의 접선 성분은 연속적이며($E_{1t} = E_{2t}$), 전속밀도의 법선 성분은 연속적($D_{1n} = D_{2n}$)이라는 경계 조건 성질을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 축이 무한히 길고, 반지름이 a[m]인 원주내에 전하가 축대칭이며, 축방향으로 균일하게 분포되어 있을 경우, 반지름 r(＞a)[m]되는 동심 원통면상 외부의 일점 P의 전계의 세기는 몇 V/m 인가?(단, 원주의 단위 길이당의 전하를 λ[C/m]라 한다.)

  1. λ/εo
  2. λ/2πεo
  3. λ/πa
  4. λ/2πεor
(정답률: 35%)
  • 가우스 법칙을 적용하면, 무한히 긴 원통 전하 분포에 의해 반지름 $r$인 외부 지점에서의 전계 세기는 거리 $r$에 반비례하고 선전하 밀도 $\lambda$에 비례합니다.
    $$\text{전계 세기} = \frac{\lambda}{2\pi\epsilon_0 r}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 그림과 같은 회로에서 t = 0 일 때 스위치 K를 닫았다. 시간 t = ∞일 때의 전류 i(∞) 값은 몇 [A]인가?

  1. 2.5
  2. 1.7
  3. 1.545
  4. 1
(정답률: 36%)
  • 시간 $t = \infty$일 때 인덕터 $L$은 직류 회로에서 단락(Short) 상태가 됩니다. 따라서 회로는 $6\Omega$ 저항과 ($4\Omega$ 저항과 $1\Omega$ 저항의 병렬 연결)이 직렬로 연결된 구조가 됩니다.
    ① [기본 공식]
    $$i = \frac{V}{R_{total}} = \frac{V}{R_1 + \frac{R_2 \times R_3}{R_2 + R_3}}$$
    ② [숫자 대입]
    $$i = \frac{17}{6 + \frac{4 \times 1}{4 + 1}}$$
    ③ [최종 결과]
    $$i = 2.5$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. R-C 직렬 회로에 직류 전압을 가할 때 시정수(τ)를 표시하는 것은?

  1. C/R
  2. CR
  3. 1/CR
  4. R/C
(정답률: 75%)
  • R-C 직렬 회로에서 시정수 $\tau$는 커패시터가 충전 또는 방전되는 속도를 결정하는 시간 상수로, 저항 $R$과 정전용량 $C$의 곱으로 정의됩니다.
    $$\tau = RC$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 길이 ℓ [m], 한변이 a[m]인 정방형 단면을 가진 자성체가 길이 방향으로 균일하게 자화되어 자화의 세기가 Pm[T]일 때 자성체 양단의 전자극의 세기는 몇 Wb 인가?

  1. a2Pm
  2. Pm/a2
  3. Pm
  4. πa2Pm
(정답률: 35%)
  • 전자극의 세기는 자화의 세기에 자성체의 단면적을 곱하여 구할 수 있습니다.
    ① [기본 공식] $m = a^{2} P_{m}$
    ② [숫자 대입] $m = a^{2} P_{m}$
    ③ [최종 결과] $m = a^{2} P_{m}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자계산기일반

41. 7Kword memory의 실제 word 수는?

  1. 1024
  2. 4096
  3. 7168
  4. 8192
(정답률: 52%)
  • 컴퓨터 메모리에서 1K는 $1024$를 의미하므로, $7\text{Kword}$는 $7 \times 1024$로 계산합니다.
    ① [기본 공식] $Word = K \times 1024$
    ② [숫자 대입] $Word = 7 \times 1024$
    ③ [최종 결과] $Word = 7168$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 어떤 컴퓨터의 기억장치 용량이 4096 워드이다.각 워드가 16비트라고 하면 MAR과 MBR의 각 비트수는?

  1. MAR : 12, MBR : 5
  2. MAR : 12, MBR : 16
  3. MAR : 32, MBR : 24
  4. MAR : 5, MBR : 12
(정답률: 64%)
  • MAR은 기억장치의 주소를 지정하므로 용량의 로그 값(2의 거듭제곱)이 필요하며, MBR은 한 워드의 데이터 크기를 그대로 저장합니다.
    ① [MAR 공식] $MAR = \log_{2} 4096$
    ② [숫자 대입] $MAR = 12$
    ③ [최종 결과] $MAR = 12, MBR = 16$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 특정의 비트 또는 문자를 삭제하기 위해 가장 필요한 연산은?

  1. AND
  2. OR
  3. MOVE
  4. Complement
(정답률: 83%)
  • 특정 비트를 0으로 만들어 삭제(Masking)하기 위해서는 0과 AND 연산을 수행하는 AND 연산이 필요합니다. 0과 AND 연산을 하면 입력값에 상관없이 항상 0이 되기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. DMA(Direct Memory Access)에 관한 설명으로 옳지 않은 것은?

  1. 온-라인(on-line) 시스템이 여기에 속한다.
  2. 입ㆍ출력 속도의 향상을 목적으로 사용된다.
  3. 외부 장치와 메모리 사이에 직접 데이터가 전송된다.
  4. DMA가 실행될 동안 마이크로프로세서의 메모리 버스는 고 임피던스 상태가 된다.
(정답률: 50%)
  • DMA는 CPU의 개입 없이 외부 장치와 메모리 간에 직접 데이터를 전송하여 입출력 속도를 향상시키는 기술이며, 이는 온-라인 시스템의 정의와는 무관한 하드웨어 전송 방식입니다.

    오답 노트
    입출력 속도 향상: DMA의 주 목적
    직접 데이터 전송: 외부 장치와 메모리 간 직접 통신
    고 임피던스 상태: DMA 실행 시 CPU가 버스 제어권을 넘겨주어 버스에서 분리된 상태
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. CPU와 기억장치 및 주변장치 사이의 정보 전송을 위한 통로(Bus)가 아닌 것은?

  1. 주소 버스(Address Bus)
  2. 데이터 버스(Data Bus)
  3. 제어 버스(Control Bus)
  4. 신호 버스(Signal Bus)
(정답률: 60%)
  • 컴퓨터의 시스템 버스는 기능에 따라 주소 버스, 데이터 버스, 제어 버스의 세 가지로 구성됩니다. 신호 버스는 표준적인 시스템 버스 분류에 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 반가산기 합과 반감산기 차를 얻기 위해 필요한 회로는?

  1. 반일치 논리
  2. 일치 논리
  3. OR 논리
  4. AND 논리
(정답률: 43%)
  • 반가산기의 합(Sum)과 반감산기의 차(Difference)는 모두 두 입력의 배타적 논리합(XOR) 결과와 동일하므로, 이를 구현하는 반일치 논리 회로가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 입ㆍ출력을 수행하는 각 장치의 기능에 대한 설명 중 옳지 않은 것은?

  1. I/O 제어는 프로그램 메모리로부터 명령을 받아 인터페이스를 통하여 주변장치와 대화한다.
  2. 인터페이스 논리는 I/O 버스로부터 받은 명령을 해석하고 주변장치 제어기에 신호를 보낸다.
  3. 각 주변장치는 특정한 전기 기계적 장치를 동작시키고, 제어하는 자신의 제어기를 갖고 있다.
  4. I/O 버스는 데이터의 흐름을 동기화하고 주변장치와 컴퓨터 사이의 전달 속도를 관리한다.
(정답률: 50%)
  • 데이터의 흐름을 동기화하고 주변장치와 컴퓨터 사이의 전달 속도를 관리하는 것은 I/O 버스가 아니라 인터페이스(Interface)의 핵심 기능입니다.

    오답 노트
    I/O 제어: 프로그램 메모리 명령 기반 주변장치 대화 수행
    인터페이스 논리: 명령 해석 및 제어기 신호 전송
    주변장치 제어기: 특정 전기 기계적 장치 동작 및 제어
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 10진수 26을 2진수로 변환하면?

  1. 11011
  2. 11010
  3. 11001
  4. 11000
(정답률: 74%)
  • 10진수를 2진수로 변환하기 위해 2로 계속 나누어 나머지를 역순으로 나열하는 방식을 사용합니다.
    ① [기본 공식] $26 \div 2 = 13 \dots 0$
    ② [숫자 대입] $13 \div 2 = 6 \dots 1, 6 \div 2 = 3 \dots 0, 3 \div 2 = 1 \dots 1, 1 \div 2 = 0 \dots 1$
    ③ [최종 결과] $11010$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 프로그램들을 메모리 안에 넣어서 실행을 준비시키는 시스템 프로그램을 무엇이라 하는가?

  1. linkage editor
  2. interpreter
  3. loader
  4. compiler
(정답률: 42%)
  • 로더(loader)는 컴파일러와 링커를 거쳐 생성된 목적 프로그램을 실제 메모리에 적재하여 실행 가능한 상태로 만드는 시스템 프로그램입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 마이크로 동작 중 바이너리(binary) 연산자와 관계있는 것은?

  1. 컴플리먼트
  2. 산술연산
  3. 논리시프트
  4. 로테이트
(정답률: 61%)
  • 바이너리 연산자는 두 개의 피연산자를 사용하여 결과를 내는 연산으로, 덧셈, 뺄셈과 같은 산술연산이 이에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 어떤 인스트럭션이 수행되기 위하여 가장 먼저 행해야 하는 마이크로 오퍼레이션은?

  1. IR → MAR
  2. PC → MAR
  3. PC → MBR
  4. PC+1 → PC
(정답률: 85%)
  • 인스트럭션 사이클의 첫 단계인 인출(Fetch) 단계에서는 다음에 실행할 명령어의 주소가 저장된 PC(프로그램 카운터)의 내용을 MAR(메모리 주소 레지스터)로 전송하여 메모리에서 명령어를 읽어올 준비를 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 순서도 기호의 명칭은?

  1. 처리
  2. 준비
  3. 단말기
  4. 비교, 판단
(정답률: 73%)
  • 제시된 마름모 모양의 기호 는 순서도에서 조건에 따라 경로를 나누는 비교, 판단을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 인터럽트(Interrupt)우선 순위 부여 방식으로 우선순위에 따라 장치들을 직렬로 연결하며, 우선순위의 변경은 어렵고, 비경제적이지만 인터럽트 반응 속도가 빠른 방식은?

  1. 플래그(Flag)
  2. 폴링(Polling)
  3. 데이지 체인(Daisy Chain)
  4. 장치 코드 버스(Device Code Bus)
(정답률: 77%)
  • 데이지 체인(Daisy Chain) 방식은 인터럽트 요청 장치들을 우선순위에 따라 직렬로 연결하여, 하드웨어적으로 가장 빠른 반응 속도를 가지지만 우선순위 변경이 어렵다는 특징이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 기억장치에 기억된 명령(instruction)이 실행되는 순서대로 중앙처리장치에서 실행될 수 있도록 주소를 지정해 주는 레지스터는?

  1. 어큐뮬레이터(accumulator)
  2. 스택 포인터(stack pointer)
  3. 프로그램 카운터(program counter)
  4. 명령 레지스터(instruction register)
(정답률: 75%)
  • 프로그램 카운터(program counter)는 다음에 실행될 명령어가 저장된 기억장치의 주소를 보관하여 CPU가 순차적으로 명령을 실행할 수 있도록 제어하는 레지스터입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 인스트럭션의 형태에서 전달 기능을 갖는 연산자는?

  1. ADD
  2. LDA
  3. JMP
  4. OUT
(정답률: 31%)
  • LDA(Load Accumulator)는 메모리에 저장된 데이터를 어큐뮬레이터로 가져오는 전달 기능을 수행하는 연산자입니다.

    오답 노트
    ADD: 산술 연산
    JMP: 제어 연산
    OUT: 입출력 연산
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 순서도를 사용할 때의 특징이 아닌 것은?

  1. 프로그램 코딩의 직접적인 자료가 된다.
  2. 프로그램의 정확성 여부를 판단하는 자료가 된다.
  3. 프로그램을 다른 사람에게 인수 인계하기가 어렵다.
  4. 프로그램의 내용과 일 처리 순서를 한눈에 파악할 수 있다.
(정답률: 79%)
  • 순서도는 프로그램의 흐름을 시각적으로 표현하므로, 프로그램의 내용과 처리 순서를 한눈에 파악할 수 있어 다른 사람에게 프로그램을 인수 인계하기가 매우 쉽습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 스택(Stack)에서 데이터의 입ㆍ출력 처리 방법은?

  1. 선입선출법(FIFO)
  2. 후입선출법(LIFO)
  3. 큐(Queue)
  4. 디큐(Deque)
(정답률: 54%)
  • 스택은 데이터가 들어간 순서의 역순으로 나오는 구조로, 가장 나중에 들어온 데이터가 가장 먼저 나가는 후입선출법(LIFO) 방식을 사용합니다.

    오답 노트
    선입선출법(FIFO): 큐(Queue)의 동작 방식
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 병원이나 학교, 기업체 등의 구내에서 컴퓨터와 각종 사무기기를 연결하여 업무에 효율적으로 사용하기 위한 정보 통신망을 무엇이라 하는가?

  1. VAN
  2. LAN
  3. ISDN
  4. WAN
(정답률: 77%)
  • LAN(Local Area Network)은 학교, 병원, 기업체 등 비교적 좁은 지역 내에서 컴퓨터와 주변 기기들을 연결하여 자원을 공유하는 근거리 통신망을 의미합니다.

    오답 노트
    WAN: 광대역 네트워크로, 도시나 국가 간의 넓은 지역을 연결하는 망입니다.
    VAN: 부가가치 통신망으로, 통신 회선을 빌려 서비스를 제공하는 망입니다.
    ISDN: 종합 정보 통신망으로, 디지털 방식의 통합 전송망입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 디코더(decoder)의 출력이 3개 일 때 입력은 보통 몇 개인가?

  1. 1 개
  2. 2 개
  3. 8 개
  4. 16 개
(정답률: 63%)
  • 디코더는 $n$개의 입력을 받아 최대 $2^{n}$개의 출력을 생성하는 회로입니다. 출력이 8개($2^{3}$)가 되기 위해서는 입력이 3개여야 합니다.

    오답 노트
    2개: 출력이 4개($2^{2}$)일 때의 입력 수입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 스택 포인터(SP:Stack Pointer)는 항상 스택의 어느 곳을 가리키는가?

  1. TOP
  2. POP
  3. PUSH
  4. BOTTOM
(정답률: 72%)
  • 스택(Stack)은 LIFO(Last-In First-Out) 구조의 메모리 영역이며, 스택 포인터(SP)는 항상 데이터가 삽입되거나 삭제되는 최상단 지점인 TOP을 가리킵니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자계측

61. 디지털 주파수계에서 카운터 부분의 회로는 어떤 회로로 구성되어 있는가?

  1. 리미터 회로
  2. 클램핑 회로
  3. 모노멀티 회로
  4. 플립플롭 회로
(정답률: 71%)
  • 디지털 주파수계의 카운터는 입력되는 펄스의 개수를 세어 숫자로 저장해야 하므로, 1비트 기억 소자인 플립플롭 회로를 사용하여 구성합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 계수형 주파수계는 피측정 주파수를 측정한 결과 1분 동안에 1800회 이었다. 피측정 주파수는?

  1. 20[㎐]
  2. 30[㎐]
  3. 40[㎐]
  4. 50[㎐]
(정답률: 85%)
  • 주파수는 1초 동안 반복되는 사이클의 횟수를 의미하므로, 1분(60초) 동안의 총 횟수를 시간으로 나누어 계산합니다.
    ① [기본 공식] $ f = \frac{N}{t} $ (주파수 = 총 횟수 / 시간)
    ② [숫자 대입] $ f = \frac{1800}{60} $
    ③ [최종 결과] $ f = 30 $
    따라서 피측정 주파수는 $30\text{Hz}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 측정값을 M, 참값을 T라 하면 오차 ε 는?

  1. ε = M-T
  2. ε = T-M
  3. ε = T/M
  4. ε = M/T
(정답률: 67%)
  • 측정 오차는 측정값에서 참값을 뺀 값으로 정의됩니다.
    $$ \epsilon = M - T $$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 단상 교류 전력을 측정하기 위한 방법이 아닌 것은?

  1. 3 전류계법
  2. 3 전압계법
  3. 단상 전력계법
  4. 3 전력계법
(정답률: 77%)
  • 단상 교류 전력을 측정하는 표준적인 방법으로는 3전류계법, 3전압계법, 단상 전력계법 등이 사용됩니다. 3전력계법은 일반적으로 3상 전력을 측정할 때 사용하는 방법이므로 단상 전력 측정 방법으로는 적절하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 펄스 전압을 측정하는데 가장 적당한 계기는?

  1. 전압계
  2. 전위차계
  3. 진공관 전압계
  4. 오실로스코프
(정답률: 61%)
  • 펄스 전압과 같이 시간에 따라 급격히 변화하는 파형의 전압, 주기, 위상 등을 시각적으로 직접 관측하고 측정하기에는 오실로스코프가 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 오실로스코프(Oscilloscope)에서 톱니파를 관측파에 동기시켜야 하는 것은?

  1. 휘점을 수평 진동하려고
  2. 파형을 안정하기 위하여
  3. 파형을 정지시키기 위하여
  4. 휘도의 초점을 맞추기 위하여
(정답률: 78%)
  • 오실로스코프에서 톱니파는 화면의 휘점을 좌측에서 우측으로 일정하게 이동시키는 역할을 하며, 이를 관측파와 동기시켜야만 화면상에서 파형이 흐르지 않고 정지된 상태로 관찰할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 직류 전류계의 지시 회로가 그림과 같을 때 A2의 내부저항 값은?

  1. 4[Ω]
  2. 3[Ω]
  3. 2[Ω]
  4. 1[Ω]
(정답률: 55%)
  • 병렬 회로에서 전류 분배 법칙을 적용합니다. 전체 전류 $30\text{mA}$ 중 $20\text{mA}$가 $A_2$로 흐르고, 나머지 $10\text{mA}$가 $4\Omega$ 저항으로 흐르므로 두 경로의 전압은 동일합니다.
    ① [기본 공식] $R_{A2} = R \times \frac{I_R}{I_{A2}}$
    ② [숫자 대입] $R_{A2} = 4 \times \frac{10}{20}$
    ③ [최종 결과] $R_{A2} = 2$ $\Omega$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 다음 브리지에서 평형되게 조정 하였을 경우 Lx의 값은?

  1. 2.4[mH]
  2. 6.7[mH]
  3. 67[mH]
  4. 24[mH]
(정답률: 67%)
  • 브리지 회로가 평형을 이룰 때 대변의 곱은 서로 같습니다. 주어진 회로에서 인덕턴스와 저항의 관계를 이용하여 $L_x$를 구합니다.
    ① [기본 공식] $L_x = L_1 \times \frac{R_1}{R_2}$
    ② [숫자 대입] $L_x = 4 \times \frac{6}{10}$
    ③ [최종 결과] $L_x = 2.4$ mH
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 교류 계기로 동작하지 않는 계기는?

  1. 열전대형
  2. 가동 코일형
  3. 가동 철편형
  4. 전류력계형
(정답률: 49%)
  • 가동 코일형 계기는 코일에 흐르는 전류의 방향에 따라 바늘이 움직이므로 직류 전용 계기이며, 교류에서는 평균값이 0이 되어 지시할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 신호의 에너지와 전압을 주파수의 함수로 정보를 제공하는 실시간 분석기는?

  1. 스펙트럼 분석기
  2. 스위프 신호발생기
  3. 고조파 왜율 분석기
  4. 디지털 스토리지 스코프
(정답률: 75%)
  • 신호의 에너지와 전압을 주파수 성분별로 분리하여 실시간으로 분석하고 표시하는 장치는 스펙트럼 분석기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 참값이 100[A]인 전류를 측정하였더니 110[A]의 전류가 측정되었다. 이 경우 보정률은 약 얼마인가?

  1. -0.01
  2. -0.04
  3. -0.06
  4. -0.09
(정답률: 73%)
  • 보정률은 측정값과 참값의 차이를 측정값으로 나눈 비율을 의미합니다.
    ① [기본 공식] $\text{보정률} = \frac{\text{참값} - \text{측정값}}{\text{측정값}}$
    ② [숫자 대입] $\text{보정률} = \frac{100 - 110}{110}$
    ③ [최종 결과] $\text{보정률} = -0.0909$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 최대눈금 250[V]인 0.5급 전압계로 전압을 측정하였더니 지시가 100[V]였다고 한다. 상대 오차는?

  1. 1[%]
  2. 1.25[%]
  3. 2[%]
  4. 2.25[%]
(정답률: 67%)
  • 계기의 정격 정밀도(급)에 의한 절대 오차를 먼저 구하고, 이를 실제 측정값으로 나누어 상대 오차를 계산합니다.
    ① [기본 공식] $\text{상대 오차} = \frac{\text{최대 눈금} \times \text{정밀도}}{\text{측정값}} \times 100$
    ② [숫자 대입] $\text{상대 오차} = \frac{250 \times 0.005}{100} \times 100$
    ③ [최종 결과] $\text{상대 오차} = 1.25$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 교류 100Vrms 전압을 오실로스코프로 측정했을 때 이 교류의 peak to peak 전압은 약 몇 [V]인가?

  1. 100
  2. 141
  3. 200
  4. 282
(정답률: 58%)
  • 실효값($V_{rms}$)을 이용하여 최대값($V_{max}$)을 구한 뒤, Peak-to-Peak 전압($V_{p-p}$)은 최대값의 2배로 계산합니다.
    ① [기본 공식] $V_{p-p} = 2 \times \sqrt{2} \times V_{rms}$
    ② [숫자 대입] $V_{p-p} = 2 \times 1.414 \times 100$
    ③ [최종 결과] $V_{p-p} = 282.8$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 디지털(Digital) 전압계의 원리에 해당되는 것은?

  1. 비교기
  2. 미분기
  3. D-A 변환기
  4. A-D 변환기
(정답률: 85%)
  • 디지털 전압계는 아날로그 형태의 전압 신호를 디지털 수치로 변환하여 화면에 표시하는 장치이므로, 아날로그-디지털 변환기인 A-D 변환기가 핵심 원리입니다.

    오답 노트
    D-A 변환기: 디지털 신호를 아날로그로 바꾸는 반대 과정임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

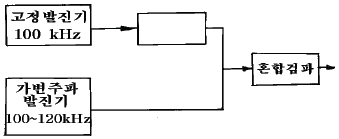

75. 비트(beat) 발진기의 계통도에서 고정 발진기의 주파수를 100kHz로 선정한다면 빈칸의 회로는?

  1. 저주파 발진기
  2. 신호 감쇠기
  3. 저역 여파기
  4. 고역 여파기
(정답률: 50%)
  • 비트(beat) 발진기는 두 주파수의 차이인 맥놀이 주파수를 생성하는 회로입니다.
    고정 발진기와 가변 주파수 발진기의 신호를 혼합한 후, 고주파 성분을 제거하고 두 주파수의 차이에 해당하는 저주파 성분만을 추출하기 위해 저역 여파기가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 오실로스코프(oscilloscope)로 측정할 수 없는 것은?

  1. 전압 측정
  2. 변조도 측정
  3. 임피던스 측정
  4. 시간간격, pulse의 입상 시간(rise time) 측정
(정답률: 63%)
  • 오실로스코프는 전압의 시간적 변화를 시각적으로 표시하는 장치로, 전압, 변조도, 시간 간격 및 상승 시간 등을 측정할 수 있습니다. 하지만 임피던스는 전압과 전류의 비율을 통해 계산되는 값으로, 오실로스코프 단독으로는 직접 측정할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 셰링브리지(Schering Bridge)는 어떤 측정에 사용되는가?

  1. 동손
  2. 유도 리액턴스
  3. 철심의 관전류
  4. 정전용량과 손실각
(정답률: 76%)
  • 셰링브리지(Schering Bridge)는 고전압 커패시터의 정전용량(Capacitance)과 유전체 손실에 의한 손실각(Loss angle)을 정밀하게 측정하는 데 사용되는 교량 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 가동철편형 계기의 특징이 아닌 것은?

  1. 구조가 간단하고, 견고하다.
  2. 외부자계의 영향을 받기 쉽다.
  3. 큰 전류를 직접 측정할 수 있다.
  4. 오차가 없고, 감도가 낮은 것은 제작이 곤란하다.
(정답률: 59%)
  • 가동철편형 계기는 구조가 견고하고 큰 전류 측정에 적합하며 외부 자계의 영향을 받기 쉽다는 특징이 있습니다. 오차가 적고 감도가 높은 계기를 제작하는 것이 가능하므로, 오차가 없고 감도가 낮은 것이 제작 곤란하다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 디지털 주파수계의 전체 블록도 중에서 시미트 트리거(schmitt trigger) 회로의 기능은?

  1. 구형파를 정현파로 변화
  2. 구형파를 삼각파로 변화
  3. 정현파를 구형파로 변화
  4. 구형파를 펄스파로 변화
(정답률: 76%)
  • 시미트 트리거(Schmitt Trigger) 회로는 입력된 정현파의 전압 레벨을 기준으로 출력 전압을 High 또는 Low로 변환하여, 정현파를 깨끗한 구형파로 바꾸는 파형 정형 회로의 기능을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 열전대형 전류계에서 발생되는 오차가 아닌 것은?

  1. 공진 오차
  2. 배분 오차
  3. 차폐 오차
  4. 표피 오차
(정답률: 60%)
  • 열전대형 전류계는 전류에 의한 발열을 이용해 측정하는 계기로, 공진 오차, 배분 오차, 표피 오차 등이 발생할 수 있으나 차폐 오차는 열전대형 전류계의 주요 오차 요인에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
