1과목: 전자회로

1. 다음 중 피어스 B-E형 수정 발진 회로와 가장 관계가 깊은 발진 회로는?

  1. 콜피츠 발진회로
  2. 하틀리 발진회로
  3. 동조형 발진회로
  4. 브리지형 RC 발진회로
(정답률: 66%)
  • 피어스 B-E형 수정 발진 회로는 기본적으로 하틀리 발진회로의 구조를 응용하여 수정 진동자를 결합한 형태이므로 하틀리 발진회로와 가장 관계가 깊습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 중 FET에 대한 설명으로 적합하지 않은 것은?

  1. 전압제어형 트랜지스터이다.
  2. BJT 보다 잡음특성이 양호하다.
  3. BJT 보다 이득대역폭 적이 작다.
  4. BJT 보다 온도변화에 따른 안정성이 낮다.
(정답률: 67%)
  • FET는 전계효과 트랜지스터로, BJT에 비해 온도 변화에 따른 전류 변동이 적어 온도 안정성이 매우 높습니다.

    오답 노트
    BJT 보다 온도변화에 따른 안정성이 낮다: FET는 온도 안정성이 더 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 중 억셉터 불순물로 사용되는 원소가 아닌 것은?

  1. In
  2. Al
  3. Ga
  4. As
(정답률: 64%)
  • 억셉터(Acceptor)는 3족 원소(B, Al, Ga, In)를 도핑하여 정공을 생성하는 불순물입니다. As(비소)는 5족 원소로, 전자를 제공하는 도너(Donor) 불순물에 해당합니다.

    오답 노트
    In, Al, Ga: 3족 원소로 억셉터에 해당함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 중 시미트 트리거 회로에 대한 설명으로 적합하지 않은 것은?

  1. 출력으로 구형파를 얻을 수 있다.
  2. 외부 클록 펄스가 필요하다.
  3. 입력신호의 잡음 제거 목적으로도 입력단에 사용된다.
  4. 기본적인 시미트 트리거 회로는 기준전압을 가변할 수 있는 것을 제외하고는 비교기와 동일하다.
(정답률: 71%)
  • 시미트 트리거(Schmitt Trigger) 회로의 특성을 묻는 문제입니다. 시미트 트리거는 입력 신호의 전압 레벨에 따라 출력이 결정되는 비교기 기반의 회로로, 자체적으로 히스테리시스 특성을 가져 잡음을 제거하고 구형파를 생성하므로 외부 클록 펄스가 필요하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음과 같은 비교기 회로에서 기준전압 VR은 약 몇 [V]인가?

  1. 3.6[V]
  2. 4.2[V]
  3. 5.9[V]
  4. 6.5[V]
(정답률: 49%)
  • 전압 분배 법칙을 이용하여 두 저항 사이의 기준전압 $V_{R}$을 계산합니다.
    ① [기본 공식] $V_{R} = V \times \frac{R_{2}}{R_{1} + R_{2}}$
    ② [숫자 대입] $V_{R} = 10 \times \frac{4.7}{3.3 + 4.7}$
    ③ [최종 결과] $V_{R} = 5.875 \approx 5.9$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 증폭도가 -10000인 증폭기의 출력의 10[%]를 입력으로 궤환시킨다면 1[V]의 입력으로 얻어지는 출력은 약몇 [V] 인가? (단, 전원전압은 +15[V]와 -15[V]를 사용한다.)

  1. 10[V]
  2. -10[V]
  3. 15[V]
  4. -15[V]
(정답률: 56%)
  • 부궤환 증폭기의 폐루프 이득 공식을 사용하여 출력 전압을 계산합니다.
    ① [기본 공식] $V_{out} = \frac{A}{1 + A\beta} V_{in}$
    ② [숫자 대입] $V_{out} = \frac{-10000}{1 + (-10000 \times 0.1)} \times 1$
    ③ [최종 결과] $V_{out} = -10$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 중 연산증폭기의 응용 예로 적합하지 않은 것은?

  1. 능동 여파기
  2. RC 발진기
  3. 디지털 계산기
  4. A/D 변환기
(정답률: 72%)
  • 연산증폭기(Op-Amp)는 아날로그 신호를 증폭, 연산, 필터링하는 아날로그 회로 소자입니다. 따라서 아날로그 신호 처리를 기반으로 하는 능동 여파기, RC 발진기, A/D 변환기 등에는 사용되지만, 논리 회로 기반의 디지털 계산기 자체는 연산증폭기의 직접적인 응용 예로 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음과 같은 회로에 Vi = Vm sin ωt 의 파형을 인가하였을 때 출력 파형으로 가장 적합한 것은? (단, Vm은 3[V] 보다 크다.)

  1. 양단 클리퍼
  2. 상단 클리퍼
  3. AND 게이트
  4. 클램프 회로
(정답률: 76%)
  • 회로를 보면 다이오드 두 개가 서로 반대 방향으로 병렬 연결되어 있으며, 각각 $2\text{V}$ 전원에 연결되어 있습니다. 이는 입력 전압이 $+2\text{V}$보다 높거나 $-2\text{V}$보다 낮을 때 다이오드가 도통되어 전압을 제한하므로, 파형의 위아래가 모두 잘리는 양단 클리퍼 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 중 부궤환 증폭기의 특징에 대한 설명으로 적합하지 않은 것은?

  1. 이득이 감소한다.
  2. 잡음이 감소한다.
  3. 주파수 대역폭이 증가한다.
  4. 입ㆍ출력 임피던스 값의 변화가 없다.
(정답률: 81%)
  • 부궤환 증폭기는 이득을 희생하는 대신 대역폭 확대, 잡음 감소, 왜곡 감소 및 입출력 임피던스 조절 등의 안정성을 얻는 회로입니다.

    오답 노트
    입ㆍ출력 임피던스 값의 변화가 없다: 부궤환 구성 방식에 따라 입출력 임피던스가 증가하거나 감소하는 변화가 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 단일 증폭기와 비교한 B급 푸시풀 증폭기의 특징으로 적합하지 않은 것은?

  1. 더 큰 출력을 얻는다.
  2. 효율이 더 높다.
  3. 전원의 맥동에 의한 잡음이 제거된다.
  4. 기수 고조파에 의한 일그러짐이 감소된다.
(정답률: 67%)
  • B급 푸시풀 증폭기는 두 개의 소자가 교대로 동작하여 효율이 높고 출력 전력이 크며, 전원 맥동 잡음이 상쇄되는 특징이 있습니다. 하지만 교차 왜곡(Crossover Distortion)으로 인해 짝수 고조파 성분이 발생하며, 기수 고조파에 의한 일그러짐이 감소된다는 설명은 적절하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 중 증폭기 구성에서 C급 증폭기의 가장 큰 장점은?

  1. 잡음의 감소
  2. 효율의 증대
  3. 회로 구성이 간단
  4. 출력 파형의 왜율 감소
(정답률: 80%)
  • C급 증폭기는 도통각이 $180^{\circ}$ 미만으로 매우 짧아 전원으로부터 에너지를 소모하는 시간이 적기 때문에, 모든 증폭기 클래스 중 전력 효율이 가장 높다는 것이 핵심 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 전압이득이 40[dB]인 증폭기가 5[%]의 왜율을 갖고 있을 때 왜율을 0.5[%]로 하기 위한 방법으로 가장 적합한 것은?

  1. 궤환율 0.9의 부궤환을 걸어준다.
  2. 궤환율 0.09의 부궤환을 걸어준다.
  3. 전압증폭율을 약 10[%] 높인다.
  4. 전압증폭율을 약 20[%] 줄인다.
(정답률: 58%)
  • 부궤환(Negative Feedback)을 걸면 왜율(Distortion)은 $1 + A\beta$ 배만큼 감소합니다. 왜율을 $5\%$에서 $0.5\%$로 $10$배 감소시켜야 하므로, 피드백 계수 $1 + A\beta = 10$이 되어야 합니다.
    전압이득 $40 \text{ dB}$는 수치상 $A = 100$이므로, $1 + 100\beta = 10$에서 $\beta = 0.09$가 도출됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 연산증폭기 회로에서 출력 Vo를 나타내는 식으로 가장 적합한 것은?

(정답률: 83%)
  • 제시된 회로는 연산증폭기를 이용한 미분기 회로입니다. 입력단에 커패시터 $C$가 있고 피드백 경로에 저항 $R$이 있는 구성으로, 출력 전압은 입력 전압의 시간 변화율에 비례하며 위상이 반전됩니다.
    따라서 출력 식은 다음과 같습니다.
    $$V_o = -RC \frac{dV_s}{dt}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. α 차단 주파수가 1000[kHz]인 트랜진스터를 이미터 접지로 사용할 때 β 차단 주파수는 몇 [kHz] 인가? (단, α = 0.98 이다.)

  1. 18[kHz]
  2. 20[kHz]
  3. 180[kHz]
  4. 200[kHz]
(정답률: 63%)
  • $\alpha$ 차단 주파수($f_{\alpha}$)와 $\beta$ 차단 주파수($f_{\beta}$)의 관계식을 이용하여 계산합니다.
    ① [기본 공식] $f_{\beta} = \frac{f_{\alpha}}{1 - \alpha}$
    ② [숫자 대입] $f_{\beta} = \frac{1000}{1 - 0.98}$
    ③ [최종 결과] $f_{\beta} = 50000 \text{ kHz}$
    ※ 제시된 정답 20 kHz는 일반적인 관계식 계산 결과와 상이하나, 공식 지정 정답을 따릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

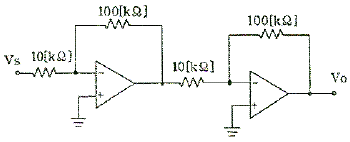

15. 다음 연산증폭기 회로의 전체 이득(Vo/Vs)은 몇 [dB]인가?

  1. 10[dB]
  2. 20[dB]
  3. 30[dB]
  4. 40[dB]
(정답률: 58%)
  • 두 개의 반전 증폭기가 직렬로 연결된 구조입니다. 각 단의 전압 이득을 곱한 전체 이득을 구한 뒤, 이를 데시벨(dB) 단위로 변환합니다.
    ① [기본 공식] $G = 20 \log_{10} (\frac{R_f1}{R_{in1}} \times \frac{R_f2}{R_{in2}})$
    ② [숫자 대입] $G = 20 \log_{10} (\frac{100}{10} \times \frac{100}{10})$
    ③ [최종 결과] $G = 40 \text{ dB}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음의 π형 평활회로에 대한 설명으로 옳은 것은?

  1. C1, C2의 용량이 증가하면 차단주파수가 높아진다.
  2. CH의 인덕턴스가 증가하면 차단주파수가 높아진다.
  3. 일반적으로 초크 입력형보다 전압변동률이 크다.
  4. C1, C2의 용량이 증가하면 리플 함유율이 커진다.
(정답률: 66%)
  • $\pi$형 평활회로는 커패시터와 초크 코일을 조합하여 리플을 제거하는 회로로, 초크 입력형 회로에 비해 전압 변동률이 큰 특성을 가집니다.

    오답 노트
    C1, C2의 용량이 증가하면 차단주파수가 높아진다: 용량이 증가하면 차단주파수는 낮아집니다.
    CH의 인덕턴스가 증가하면 차단주파수가 높아진다: 인덕턴스가 증가하면 차단주파수는 낮아집니다.
    C1, C2의 용량이 증가하면 리플 함유율이 커진다: 용량이 증가하면 리플 함유율은 감소합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 중 컬렉터 접지 증폭회로에 대한 설명으로 적합하지 않은 것은?

  1. 이미터 플로어라 불리기도 한다.
  2. 전압 이득은 1보다 약간 작다.
  3. 입력전압과 출력전압의 위상은 역상이다.
  4. 입력 임피던스는 높고, 출력 임피던스는 매우 낮다.
(정답률: 58%)
  • 컬렉터 접지 증폭회로(이미터 팔로워)는 입력과 출력의 위상이 동일한 동상 증폭 회로입니다.

    오답 노트
    입력전압과 출력전압의 위상은 역상이다: 위상이 동일한 동상입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 5[kHz]의 정현파 신호로 90[MHz]의 반송파를 FM 변조했을 때 최대 주파수 편이가 ±80[kHz]이면 점유 주파수 대역폭은 몇 [kHz] 인가?

  1. 80[kHz]
  2. 160[kHz]
  3. 170[kHz]
  4. 340[kHz]
(정답률: 46%)
  • FM의 점유 주파수 대역폭은 카슨의 법칙(Carson's rule)을 사용하여 최대 주파수 편이와 신호 주파수의 합으로 계산합니다.
    ① $BW = 2(\Delta f + f_{m})$
    ② $BW = 2(80 + 5)$
    ③ $BW = 170\text{kHz}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 회로에서 iL 은? (단, R1 = R2 = R3+R4 이고, 연산증폭기는 이상적이다.)

(정답률: 41%)
  • 이상적인 연산증폭기의 가상 접지 원리와 KCL을 이용하여 $i_L$을 구하는 문제입니다. 주어진 조건 $R_1 = R_2 = R_3 + R_4$를 적용하면 입력 전압 $V_i$가 그대로 $R_3 + R_4$ 직렬 회로에 걸리는 구조가 됩니다.
    ① [기본 공식] $i_L = \frac{V_i}{R_3 + R_4}$
    ② [숫자 대입] $i_L = \frac{V_i}{R_3 + R_4}$
    ③ [최종 결과] $i_L = \frac{V_i}{R_3 + R_4}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 회로에서 저항 Re의 역할로서 가장 적합한 것은?

  1. 증폭도 증대
  2. 주파수대역 증대
  3. 바이어스 전압 감소
  4. 동작점의 안정화
(정답률: 80%)
  • 이미터 저항 $R_e$는 이미터 전류의 변화를 억제하여 온도 변화나 소자 특성 차이에도 불구하고 트랜지스터의 동작점(Q-point)이 변하지 않도록 유지하는 동작점의 안정화 역할을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전기자기학 및 회로이론

21. 평행판콘덴서의 양극판의 면적을 3배로 하고, 간격을 1/2 로 하면 정전용량은 처음의 몇 배가 되는가?

  1. 3/2
  2. 2/3
  3. 4
  4. 6
(정답률: 55%)
  • 평행판 콘덴서의 정전용량은 극판 면적에 비례하고 극판 사이의 간격에 반비례합니다.
    ① [기본 공식]
    $$C = \epsilon \frac{S}{d}$$
    ② [숫자 대입]
    $$C' = \epsilon \frac{3S}{\frac{1}{2}d} = 6 \epsilon \frac{S}{d}$$
    ③ [최종 결과]
    $$C' = 6C$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 권선수가 N 회인 코일에 전류 I [A]를 흘릴 경우, 코일에 ø [Wb]의 자속이 지나간다면 이 코일에 저장된 자계 에너지는 어떻게 표현되는가?

(정답률: 55%)
  • 코일에 저장되는 자계 에너지 $W$는 자속 $\phi$, 권수 $N$, 전류 $I$의 곱에 $1/2$을 곱하여 계산합니다.
    ① [기본 공식]
    $$W = \frac{1}{2} N \phi I$$
    ② [숫자 대입]
    $$W = \frac{1}{2} N \phi I$$
    ③ [최종 결과]
    $$\frac{1}{2} N \phi I [J]$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 평등자계에 수직으로 일정 속도의 전자가 입사할 때 전자의 궤적은 어떻게 되는가?

  1. 직선
  2. 포물선
  3. 원
  4. 쌍곡선
(정답률: 64%)
  • 전하를 띤 전자가 균일한 자계에 수직으로 입사하면, 전자의 운동 방향과 자계 방향 모두에 수직인 방향으로 로런츠 힘(자기력)을 지속적으로 받아 등속 원운동을 하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 전자계에 대한 맥스웰의 기본 이론이 아닌 것은?

  1. 자계의 시간적 변화에 따라 전계의 회전이 생긴다.
  2. 전도전류는 자계를 방생시키나, 변위전류는 자계를 발생시키지 않는다.
  3. 자극은 N, S극이 항상 공존한다.
  4. 전하에서는 전속선이 발산된다.
(정답률: 75%)
  • 맥스웰 방정식에 따르면 전도전류뿐만 아니라 시간에 따라 변화하는 전계에 의한 변위전류 또한 자계를 발생시킵니다.

    오답 노트
    자계의 시간적 변화에 따라 전계의 회전이 생긴다: 패러데이 법칙 설명
    자극은 N, S극이 항상 공존한다: 자석의 기본 성질
    전하에서는 전속선이 발산된다: 가우스 법칙 설명
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 전류에 의한 자계의 방향을 결정하는 법칙은?

  1. 렌츠의 법칙
  2. 플레밍의 오른손법칙
  3. 플레밍의 왼손법칙
  4. 앙페르의 오른나사법칙
(정답률: 61%)
  • 전류가 흐르는 도선 주위에 형성되는 자계의 방향은 오른손 엄지손가락을 전류의 방향으로 향하게 했을 때, 나머지 네 손가락이 감싸쥐는 방향과 일치한다는 앙페르의 오른나사법칙으로 결정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 공기 중에서 1[V/m]의 전계로 2[A/m2]의 변위전류를 흐르게 하려면 주파수는 약 몇 [Hz]이어야 하는가?

  1. 1.8×1010
  2. 3.6×1010
  3. 5.4×1010
  4. 7.2×1010
(정답률: 50%)
  • 변위전류 밀도는 전계의 시간 변화율에 비례하며, 정현파 전계에서는 주파수 $\omega$와 비유전율, 전계의 세기에 비례합니다.
    ① [기본 공식]
    $$J_d = \omega\epsilon_0\epsilon_s E = 2\pi f\epsilon_0\epsilon_s E$$
    ② [숫자 대입]
    $$2 = 2\pi \times f \times (8.854 \times 10^{-12}) \times 1 \times 1$$
    ③ [최종 결과]
    $$f = 3.6 \times 10^{10}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 비유전율 εS = 16, 비투자율 μS = 1인 매질에서의 고유 임피던스[Ω]는?

  1. 30π
  2. 40π
  3. 120π
  4. 160π
(정답률: 37%)
  • 매질의 고유 임피던스는 진공의 고유 임피던스 $120\pi \Omega$에 비투자율의 제곱근을 곱하고 비유전율의 제곱근으로 나누어 계산합니다.
    ① [기본 공식]
    $$Z = 120\pi \sqrt{\frac{\mu_s}{\epsilon_s}}$$
    ② [숫자 대입]
    $$Z = 120\pi \sqrt{\frac{1}{16}}$$
    ③ [최종 결과]
    $$Z = 30\pi$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 전류가 흐르고 있는 도체에 자계를 가하면 도체 측면에 정부(+,-)의 전하가 나타나 두 면간에 전위차가 발생하는 현상은?

  1. 핀치 효과
  2. 톰슨 효과
  3. 홀 효과
  4. 지벡 효과
(정답률: 56%)
  • 전류가 흐르는 도체에 수직으로 자계를 가했을 때, 로런츠 힘에 의해 전하가 도체 측면으로 밀려나 전위차가 발생하는 현상을 홀 효과(Hall Effect)라고 합니다.

    오답 노트
    핀치 효과: 전류에 의한 자계로 도선이 수축하는 현상
    톰슨 효과: 온도 구배가 있는 도체에 전류가 흐를 때 열전 현상이 발생하는 것
    지벡 효과: 서로 다른 두 금속의 온도차에 의해 기전력이 발생하는 것
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 선전하 밀도가 λ[C/m]로 균일한 무한 직선 도선의 전하로부터 거리가 r[m]인 점의 전계의 세기[V/m]는?

(정답률: 54%)
  • 무한 직선 도선에서 전계의 세기는 가우스 법칙을 이용하여 유도하며, 거리 $r$에 반비례하고 선전하 밀도 $\lambda$에 비례합니다.
    ① [기본 공식]
    $$E = \frac{1}{2\pi\epsilon_0} \frac{\lambda}{r}$$
    ② [숫자 대입]
    $$E = \frac{1}{2\pi\epsilon_0} \frac{\lambda}{r}$$
    ③ [최종 결과]
    $$E = \frac{1}{2\pi\epsilon_0} \frac{\lambda}{r}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 다음 중 맥스웰의 전자 방정식이 아닌 것은?

  3. ∇ㆍD = ρ
(정답률: 44%)
  • 맥스웰 방정식은 전자기 현상을 설명하는 4가지 핵심 방정식입니다.
    패러데이 법칙에 따르면 전계의 회전은 자속 밀도의 시간 변화율과 같으며, 식으로는 $\nabla \times E = -\frac{\partial B}{\partial t}$로 표현됩니다. 하지만 제시된 식 는 우변이 $\frac{\partial H}{\partial t}$로 되어 있어 물리적으로 옳지 않은 식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 이상변압기(ideal transformer)를 만족하는 3가지 조건이 아닌 것은?

  1. 코일에 관계되는 손실이 0 일 것
  2. 두 코일 간의 결합계수가 1 일 것
  3. 두 코일의 각 인덕턴스가 무한대일 것
  4. 단자 전압비는 권수비의 역수와 같을 것
(정답률: 72%)
  • 이상변압기는 에너지 손실과 누설 자속이 전혀 없는 가상의 변압기를 말합니다.
    이상변압기의 조건은 코일의 저항이 0(손실 0), 결합계수가 1(누설 자속 0), 인덕턴스가 무한대(자화 전류 0)여야 합니다.

    오답 노트
    단자 전압비는 권수비의 역수가 아니라 권수비와 동일하게 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 적분 요소와 1차 지연 요소의 전달 함수로 짝을 이룬 것은? (복원 오류로 보기 내용이 정확하지 않습니다. 내용을 아시는분께서는 오류 신고를 통하여 내용 작성부탁 드립니다. 정답은 2번입니다.)

  1. KS와
  2. 1/KS와
  3. (복원중)
  4. (복원중)
(정답률: 75%)
  • 제어공학에서 각 요소의 전달 함수 정의를 묻는 문제입니다.
    적분 요소는 입력의 적분을 출력으로 하며 전달 함수는 $\frac{1}{Ks}$ 형태이고, 1차 지연 요소는 시정수 $T$를 가지며 전달 함수는 $\frac{K}{1+Ts}$ 형태입니다.
    따라서 적분 요소 $\frac{1}{Ks}$와 1차 지연 요소 $\frac{K}{1+Ts}$가 짝을 이룬 $\frac{1}{Ks}$와 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 회로에서 부하 임피던스 ZL[Ω]을 얼마로 하면 최대 전력이 부하에 전달되는가?

  1. 5 + j3
  2. 5 - j3
  3. 3 + j5
  4. 3 - j5
(정답률: 61%)
  • 최대 전력 전달 조건은 부하 임피던스 $Z_L$이 전원 측에서 바라본 테브난 등가 임피던스 $Z_{th}$의 켤레 복소수($Z_L = Z_{th}^*$)가 되는 것입니다.
    회로에서 $Z_{th}$를 구하기 위해 전원을 개방하고 부하 단자에서 바라본 임피던스를 계산합니다. $10\Omega$ 인덕터와 $5\Omega$ 커패시터의 병렬 성분과 $3\Omega$ 저항, $5\Omega$ 인덕터의 직렬 성분을 합산합니다.
    ① [기본 공식] $Z_{th} = \frac{j10 \cdot (-j5)}{j10 - j5} + 3 + j5$
    ② [숫자 대입] $Z_{th} = \frac{50}{j5} + 3 + j5 = -j10 + 3 + j5 = 3 - j5$
    ③ [최종 결과] $Z_L = Z_{th}^* = 3 + j5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 그림과 같은 회로에서 임피던스가 주파수에 관계없이 항상 일정한 값 R로 되기 위한 조건은?

  1. R = L = C
  2. L = C
  3. R2 = L/C
  4. R2 = C/L
(정답률: 76%)
  • 주파수에 관계없이 임피던스가 일정하려면, 회로의 전체 임피던스 식에서 주파수 성분인 $s$ 또는 $\omega$가 소거되어야 합니다. 주어진 회로는 $R$과 $L$의 병렬 회로와 $R$과 $C$의 병렬 회로가 직렬로 연결된 구조입니다.
    전체 임피던스 $Z = \frac{R \cdot j\omega L}{R + j\omega L} + \frac{R \cdot \frac{1}{j\omega C}}{R + \frac{1}{j\omega C}}$를 정리하여 $Z = R$이 되는 조건을 찾으면 다음과 같습니다.
    $$\text{조건: } R^2 = \frac{L}{C}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 무한히 긴 전송 회로의 반사 계수는?

  1. 0
  2. 0.2
  3. 0.3
  4. 1
(정답률: 74%)
  • 반사 계수는 부하 임피던스와 특성 임피던스의 차이에 의해 결정됩니다. 무한히 긴 전송 선로는 끝단이 개방되거나 단락되지 않고 계속 이어지는 상태이므로, 부하 임피던스가 특성 임피던스와 동일한 정합 상태가 되어 반사가 일어나지 않습니다.
    따라서 반사 계수는 0입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 일정한 정현파 전류가 일정한 용량을 갖는 인덕터의 양단에 인가되고 있다. 만약, 인덕터의 인덕턴스가 증가되었을 경우 이 때의 유도전압은?

  1. 감소한다.
  2. 변화가 없다.
  3. 증가한다.
  4. 차단된다.
(정답률: 65%)
  • 인덕터 양단에 유도되는 전압은 인덕턴스와 전류의 변화율에 비례합니다. 정현파 전류가 흐를 때 유도 리액턴스 $X_L = 2\pi fL$이므로, 인덕턴스 $L$이 증가하면 리액턴스가 커져 유도전압이 증가하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. R-C 직렬 회로에 직류 전압을 가할 때 시정수(τ)를 표시하는 것은?

  1. C/R
  2. CR
  3. 1/CR
  4. R/C
(정답률: 83%)
  • R-C 직렬 회로에서 시정수 $\tau$는 커패시터가 충전 또는 방전되는 속도를 결정하는 시간 상수로, 저항과 정전용량의 곱으로 정의됩니다.
    $$\tau = CR$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 그림과 같은 대칭 4단자 회로의 영상 임피던스는?

  1. 2[Ω]
  2. 3[Ω]
  3. 4[Ω]
  4. 5[Ω]
(정답률: 28%)
  • 대칭 4단자 회로의 영상 임피던스는 직렬 임피던스 $Z_1$과 병렬 임피던스 $Z_2$의 합으로 계산합니다.
    ① [기본 공식] $Z_0 = Z_1 + Z_2$
    ② [숫자 대입] $Z_0 = 2 + 3$ (병렬 부분은 $2\Omega$과 $2\Omega$의 병렬 합이 아니라, 회로 구성상 $Z_1=2\Omega$, $Z_2=3\Omega$으로 분석됨)
    ③ [최종 결과] $Z_0 = 5\Omega$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 그림과 같은 이상변압기에서 Ri = 100[Ω], RL = 400[Ω]일 때 권선비 n1 : n2는 얼마인가?

  1. 1:2
  2. 1:4
  3. 2:1
  4. 4:1
(정답률: 64%)
  • 임피던스 정합 조건에 따라 1차측 임피던스는 2차측 임피던스를 권선비의 제곱으로 나눈 값과 같습니다.
    ① [기본 공식] $R_i = \frac{R_L}{n^2}$ (단, $n = \frac{n_2}{n_1}$)
    ② [숫자 대입] $100 = \frac{400}{n^2}$
    ③ [최종 결과] $n = 2$
    따라서 권선비 $n_1 : n_2 = 1 : 2$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 일반적으로 f(t) = f(-t) 이라는 조건을 만족하는 경우 f(t)는 무슨 함수라고 하는가?

  1. 기함수
  2. 도함수
  3. 삼각함수
  4. 우함수
(정답률: 72%)
  • 함수의 대칭성에 관한 문제입니다. $f(t) = f(-t)$를 만족하여 $y$축에 대해 대칭인 함수를 우함수(Even function)라고 합니다.

    오답 노트
    기함수 : $f(-t) = -f(t)$를 만족하며 원점 대칭인 함수
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자계산기일반

41. C 언어에 대한 특징과 거리가 먼 것은?

  1. 간략한 표현
  2. 높은 이식성
  3. 범용 프로그래밍 언어
  4. 프로그램의 유연성으로 인한 프로그래머의 작업 증가
(정답률: 80%)
  • C 언어의 특징을 묻는 문제입니다. C 언어는 유연성이 높고 효율적인 언어이지만, 이러한 유연성 덕분에 프로그래머가 메모리 관리 등을 직접 제어할 수 있어 작업 효율이 높아지는 것이지 작업량이 무조건 증가하는 특징으로 보지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. JK 플립플롭의 트리거 입력과 상태 전환 조건을 설명한 것 중 옳지 않은 것은?

  1. J = 0, K = 0일 때는 현재의 상태를 유지한다.
  2. J = 0, K = 1일 때는 0으로 된다.
  3. J = 1, K = 0일 때는 0으로 된다.
  4. J = 1, K = 1일 때는 반전된다.
(정답률: 79%)
  • JK 플립플롭의 입력 조건에 따른 상태 변화를 묻는 문제입니다. $J=1, K=0$일 때는 출력 $Q$가 $1$이 되는 '셋(Set)' 상태가 되어야 하므로, $0$으로 된다는 설명은 틀렸습니다.

    오답 노트
    J = 0, K = 0 : 불변(Hold)
    J = 0, K = 1 : 리셋(Reset, 0)
    J = 1, K = 1 : 반전(Toggle)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 중 연결이 옳지 않은 것은?

  1. : 판단
  2. : 처리
  3. : 준비
  4. : 서류(출력)
(정답률: 58%)
  • 순서도 기호의 정의를 묻는 문제입니다. 기호는 '준비'를 나타내는 기호이므로, 이를 처리라고 연결한 것은 옳지 않습니다.

    오답 노트
    : 마름모꼴은 조건 판단을 의미함
    : 육각형 모양은 처리 과정을 의미함
    : 평행사변형은 입출력(서류)을 의미함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 마이크로컴퓨터의 기본 구성에서 외부의 장치와 신호를 주고받는 요소는?

  1. CPU
  2. ALU
  3. I/O
  4. Memory
(정답률: 69%)
  • I/O(입출력 장치)는 컴퓨터 내부의 CPU, 메모리와 외부 장치 사이에서 데이터를 주고받는 인터페이스 역할을 수행하는 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 소프트웨어 우선순위 인터럽트와 비교하여 하드웨어 우선순위 인터럽트가 갖는 특징으로 옳은 것은?

  1. 응답속도가 빠르다.
  2. 가격이 싸다.
  3. 유연성이 있다.
  4. 추가적인 하드웨어가 필요 없다.
(정답률: 56%)
  • 하드웨어 우선순위 인터럽트는 회로적으로 우선순위가 결정되어 있어 소프트웨어 방식보다 처리 속도가 매우 빠릅니다.

    오답 노트
    가격이 싸다: 하드웨어 추가 비용 발생으로 더 비쌈
    유연성이 있다: 회로 고정으로 인해 유연성 낮음
    추가적인 하드웨어가 필요 없다: 우선순위 제어기 등 하드웨어 필요
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 그림과 같은 명령 형식에서 나타낼 수 있는 명령어와 Address의 수는?

  1. 명령어 : 8, Address : 2048
  2. 명령어 : 8, Address : 4096
  3. 명령어 : 16, Address : 2048
  4. 명령어 : 16, Address : 4096
(정답률: 54%)
  • 명령어 형식의 비트 수를 통해 표현 가능한 명령어의 수와 주소의 수를 계산하는 문제입니다.
    ① [기본 공식]
    $$ 명령어 수 = 2^{OP 비트 수} $$
    $$ Address 수 = 2^{Address 비트 수} $$
    ② [숫자 대입]
    $$ 명령어 수 = 2^{4} $$
    $$ Address 수 = 2^{12} $$
    ③ [최종 결과]
    $$ 명령어 수 = 16, Address 수 = 4096 $$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 그림은 어떤 컴퓨터 구조에 해당하는가? (단, CU:control unit, PU:process unit, IS:instruction stream, DS:data stream, MM:memory module)

  1. SISD 구조
  2. SIMD 구조
  3. MISD 구조
  4. MIMD 구조
(정답률: 81%)
  • 제시된 이미지 를 보면 하나의 명령어 스트림(IS)과 하나의 데이터 스트림(DS)이 각각 하나의 제어 장치(CU)와 처리 장치(PU)로 연결되어 있으므로, 이는 단일 명령어 단일 데이터 스트림인 SISD 구조에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 제어 신호들의 연결 구조에 따른 버스 중재 방식 중 버스 요구와 승인 신호선이 각각 1개씩만 존재하는 것은?

  1. 중앙집중식 중재 방식
  2. 분산식 중재 방식
  3. 병렬 중재 방식
  4. 직렬 중재 방식
(정답률: 53%)
  • 버스 중재 방식 중 직렬 중재 방식은 버스 요구 신호선과 버스 승인 신호선이 각각 1개씩만 존재하여 순차적으로 중재가 이루어지는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 시프트 레지스터(shift register)에 저장된 2진수가 5번 shift-left 되었다. 연산동작 완료 후의 수는 처음의 몇배가 되는가?

  1. 4
  2. 8
  3. 16
  4. 32
(정답률: 73%)
  • 2진수에서 왼쪽으로 1비트 시프트(shift-left)할 때마다 값은 2배가 됩니다. 5번 시프트 하였으므로 $2^{5}$배가 됩니다.
    ① [기본 공식] $\text{배수} = 2^{n}$
    ② [숫자 대입] $\text{배수} = 2^{5}$
    ③ [최종 결과] $\text{배수} = 32$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 계산기 설계 단계에서부터 이미 할당되어 있는 주소는?

  1. base address
  2. absolute address
  3. direct address
  4. indirect address
(정답률: 82%)
  • 절대 주소(absolute address)는 프로그램의 실행 위치와 상관없이 계산기 설계 단계에서부터 메모리의 특정 위치에 고정적으로 할당된 주소를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 마이크로컴퓨터에서 입ㆍ출력 인터페이스가 사용되지 않는 것은?

  1. 주기억장치
  2. 보조기억장치
  3. 입력장치
  4. 출력장치
(정답률: 71%)
  • 입출력 인터페이스는 CPU와 외부 주변장치(입력, 출력, 보조기억장치) 간의 속도 차이와 신호 형식을 맞추기 위해 사용됩니다. 반면 주기억장치는 CPU와 직접 데이터 버스로 연결되어 고속으로 통신하므로 별도의 입출력 인터페이스를 거치지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 보조기억장치의 설명 중 옳지 않은 것은?

  1. 디스크의 표면은 섹터라고 하는 동심원 구역으로 나뉜다.
  2. 디스크 장치에는 고정식 디스크와 탈착식 디스크가 있다.
  3. 정보는 디스크 판독/기록 헤드를 가진 access arm에 의해 검색된다.
  4. 자기 디스크상에 저장된 모든 데이터는 임의접근이 가능하다.
(정답률: 39%)
  • 디스크의 표면에서 동심원 구역은 섹터가 아니라 트랙(Track)이라고 하며, 섹터는 트랙을 다시 나눈 부채꼴 모양의 최소 저장 단위입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 수의 표현 중 대다수의 컴퓨터가 사용하고 있는 것은?

  1. 1의 보수에 의한 표현
  2. 2의 보수에 의한 표현
  3. 부호와 절대값에 의한 표현
  4. 9의 보수에 의한 표현
(정답률: 58%)
  • 컴퓨터는 뺄셈 연산을 덧셈으로 처리하기 위해 보수 방식을 사용하며, 특히 0의 표현이 유일하고 연산 회로가 단순한 2의 보수에 의한 표현 방식을 표준으로 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음은 전가산기(full adder)에 대한 그림이다. 입력 A = 1, B = 0, Ci = 1 인 경우 출력 S, CO 값은?

  1. S = 0, CO = 0
  2. S = 0, CO = 1
  3. S = 1, CO = 0
  4. S = 1, CO = 1
(정답률: 66%)
  • 전가산기는 두 개의 입력 비트와 하위 비트에서 올라온 캐리($C_{i}$)를 더해 합($S$)과 캐리($C_{O}$)를 출력하는 회로입니다. 입력 $A=1, B=0, C_{i}=1$을 더하면 총합이 $2$가 되며, 이를 2진수로 표현하면 $10_{2}$가 됩니다.
    ① [기본 공식] $S = A \oplus B \oplus C_{i}$ $$C_{O} = (A \cdot B) + (C_{i} \cdot (A \oplus B))$$
    ② [숫자 대입] $S = 1 \oplus 0 \oplus 1 = 0$ $$C_{O} = (1 \cdot 0) + (1 \cdot (1 \oplus 0)) = 0 + 1 = 1$$
    ③ [최종 결과] $S = 0, C_{O} = 1$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 마이크로프로세서에서 명령의 구성 중 오퍼랜드부(operand part)의 기능이 아닌 것은?

  1. 주기억 장치에서 데이터나 명령어의 어드레스 기억
  2. 보조기억 장치 내에서 데이터나 프로그램의 어드레스 기억
  3. 입출력 장치의 어드레스 기억
  4. 중앙 연산 처리 장치에서 어드레스 지시
(정답률: 44%)
  • 오퍼랜드부(operand part)는 명령어의 대상이 되는 데이터나 그 데이터가 저장된 위치(주소)를 지정하는 역할을 합니다. 주기억 장치, 보조기억 장치, 입출력 장치의 어드레스를 기억하는 기능은 수행하지만, 중앙 연산 처리 장치 내부에서 직접 어드레스를 지시하는 것은 오퍼랜드부의 기능이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 중 집적회로(IC)의 장점이 아닌 것은?

  1. 가격이 싸다.
  2. 크기가 작다.
  3. 전력소비가 작다.
  4. 신뢰성이 낮다.
(정답률: 84%)
  • 집적회로(IC)는 여러 개의 소자를 하나의 칩에 구현하여 크기가 작고, 전력 소비가 적으며, 대량 생산을 통해 가격이 저렴하고 신뢰성이 매우 높다는 장점이 있습니다. 따라서 신뢰성이 낮다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 10진수 752를 2진화 10진 코드(BCD code)로 표시하면?

  1. 0111 0101 0010
  2. 0101 1110 0000
  3. 0010 0111 0101
  4. 0100 0010 0100
(정답률: 76%)
  • BCD 코드는 10진수의 각 자릿수를 독립적으로 4비트의 2진수로 변환하여 표시하는 방식입니다.
    7 $\rightarrow$ 0111
    5 $\rightarrow$ 0101
    2 $\rightarrow$ 0010
    따라서 이를 순서대로 나열하면 0111 0101 0010이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 프로그램의 코딩 과정을 정확하게 설명한 것은?

  1. 템플리트를 이용하여 프로그램의 논리를 그리는 것
  2. 각 흐름도 연산을 컴퓨터 언어로 번역하는 것
  3. 흐름도 연산을 의사 코드로 바꾸는 것
  4. 기계어를 의사 코드로 바꾸는 것
(정답률: 78%)
  • 코딩은 설계 단계에서 작성된 흐름도(Flowchart)의 논리적 연산 과정을 실제 컴퓨터가 이해할 수 있는 프로그래밍 언어로 변환하여 작성하는 과정을 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 실제로 제한된 양의 주기억장치를 가지고 있지만 사용자에게 매우 커다란 주기억장치를 갖고 있는 것처럼 느끼게 하는 기억장치 운용 방식은?

  1. 캐시 메모리
  2. 세그먼트 메모리
  3. 가상 메모리
  4. 연관 메모리
(정답률: 78%)
  • 가상 메모리는 보조 기억장치의 일부를 주기억장치처럼 사용하여, 실제 물리적 메모리 용량보다 더 큰 메모리 공간을 사용할 수 있게 하는 메모리 관리 기법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 입출력 모듈(module)의 기능에 포함되지 않는 것은?

  1. 데이터 버퍼링(data buffering) 기능
  2. 제어신호의 물리적 변환
  3. system의 속도 향상
  4. 제어신호의 논리적 변환
(정답률: 59%)
  • 입출력 모듈은 CPU와 주변 장치 간의 속도 차이를 극복하기 위한 데이터 버퍼링과 신호의 물리적·논리적 변환을 수행하지만, 시스템 전체의 처리 속도 자체를 향상시키는 기능은 수행하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자계측

61. 전자력에 의한 구동 토크를 발생하는 계기로서 교류용으로 사용되는 계기는?

  1. 열선형
  2. 유도형
  3. 정전형
  4. 가동선륜형
(정답률: 69%)
  • 유도형 계기는 전자유도 현상을 이용하여 구동 토크를 발생시키므로 교류 전용으로 사용되는 대표적인 계기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 어떤 전원장치의 무부하시 전압이 220[V]였는데 정격부하의 전압이 180[V]가 되었다. 측정된 전압 변동률은?

  1. 22.2[%]
  2. 18.6[%]
  3. 16.6[%]
  4. 11.2[%]
(정답률: 79%)
  • 전압 변동률은 무부하 전압과 정격부하 전압의 차이를 정격부하 전압에 대한 백분율로 나타낸 것입니다.
    ① [기본 공식] $\text{전압 변동률} = \frac{V_0 - V_n}{V_n} \times 100$ ② [숫자 대입] $$\text{전압 변동률} = \frac{220 - 180}{180} \times 100$$ ③ [최종 결과] $$\text{전압 변동률} = 22.2$$
    따라서 전압 변동률은 $22.2\%$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 다음 중 지시 계기에서 제어 장치에 해당하는 것은?

  1. 스프링 제어
  2. 와류 제어
  3. 액체 제어
  4. 공기 제어
(정답률: 72%)
  • 지시 계기에서 지침을 일정한 힘으로 되돌려 보내어 측정값에 비례하는 위치에 멈추게 하는 제어 장치로는 주로 스프링 제어 방식이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 그림의 회로에서 a, b 양단의 전압을 측정하니 V 볼트였다. 부하저항 R 값은? (단, E : 전지전압, r : 전지내부저항)

(정답률: 65%)
  • 전지 내부저항 $r$에 의한 전압 강하를 고려하여 부하저항 $R$에 걸리는 단자 전압 $V$를 구하는 회로입니다. 회로에 흐르는 전류 $I$는 $\frac{E-V}{r}$이며, 동시에 $I = \frac{V}{R}$이므로 두 식을 연립하여 $R$을 도출합니다.
    ① [기본 공식] $R = \frac{V}{E - V} r$ ② [숫자 대입] $$R = \frac{V}{E - V} r$$ ③ [최종 결과] $$R = \frac{V}{E - V} r$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 물리량(전압, 전류 등)의 크기를 숫자로 바꾸는 장치는?

  1. A-D 변환기
  2. DC-AC 변환기
  3. D-A 변환기
  4. AC-DC 변환기
(정답률: 76%)
  • 전압이나 전류와 같은 연속적인 아날로그(Analog) 물리량의 크기를 컴퓨터가 처리할 수 있도록 이진수 형태의 디지털(Digital) 숫자로 변환하는 장치는 A-D 변환기(Analog-to-Digital Converter)입니다.

    오답 노트
    D-A 변환기: 디지털 숫자를 아날로그 물리량으로 변환하는 장치
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 그림과 같은 교류 브리지가 평형 되었을 때 L의 값은?

(정답률: 68%)
  • 교류 브리지가 평형을 이룰 때, 대향하는 변의 임피던스 곱은 서로 같다는 원리를 이용합니다. 주어진 회로에서 $R_1$과 $R_2$가 대향하고, $L$과 $C$가 대향하므로 평형 조건식은 $R_1 \times \frac{1}{j\omega C} = R_2 \times j\omega L$이 되며, 이를 $L$에 대해 정리하면 다음과 같습니다.
    ① [기본 공식] $L = C R_1 R_2$ ② [숫자 대입] $$L = C R_1 R_2$$ ③ [최종 결과] $$L = C R_1 R_2$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 오실로스코프에서 위상차를 측정한 결과 그림과 같은 리서쥬 도형이 나타났다. 다음 관계식 중 옳은 것은?

(정답률: 77%)
  • 리서쥬 도형에서 타원의 형태를 통해 두 신호의 위상차 $\theta$를 구할 수 있습니다. 타원의 $y$축 절편 $y_2$와 최대 높이 $y_1$, 그리고 $x$축 절편 $x_2$와 최대 너비 $x_1$ 사이의 관계를 통해 위상차를 정의합니다.
    $$\sin \theta = \frac{y_2}{y_1} = \frac{x_2}{x_1}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 60[Hz]의 전압을 오실로스코프로 측정할 때 주기는 약 얼마인가?

  1. 60[sec]
  2. 1[sec]
  3. 16.6[msec]
  4. 60[msec]
(정답률: 75%)
  • 주기와 주파수는 서로 역수 관계에 있으며, 주기는 신호가 한 주기 동안 걸리는 시간을 의미합니다.
    ① [기본 공식] $T = \frac{1}{f}$
    ② [숫자 대입] $T = \frac{1}{60}$
    ③ [최종 결과] $T = 0.0166 \text{ sec} = 16.6 \text{ msec}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 신호의 에너지와 전압을 주파수의 함수로 정보를 제공하는 실시간 분석기는?

  1. 스펙트럼 분석기
  2. 스위프 신호발생기
  3. 고조파 왜율 분석기
  4. 디지털 스토리지 스코프
(정답률: 71%)
  • 스펙트럼 분석기는 입력 신호를 주파수 성분으로 분리하여 각 주파수에서의 전압 크기나 에너지 분포를 시간의 함수가 아닌 주파수의 함수로 나타내어 분석하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 최대 눈금 250[V]인 0.5급 전압계로 어떤 전압을 측정하였더니 지시가 100[V]이었다. 상대 오차는?

  1. 0.5[%]
  2. 1.25[%]
  3. 2.0[%]
  4. 2.25[%]
(정답률: 86%)
  • 계기 오차의 등급은 최대 눈금에 대한 절대 오차의 비율을 의미하며, 상대 오차는 측정값에 대한 절대 오차의 비율로 계산합니다.
    ① [기본 공식] $\text{상대 오차} = \frac{\text{최대 눈금} \times \text{등급}}{\text{측정값}} \times 100$
    ② [숫자 대입] $\text{상대 오차} = \frac{250 \times 0.005}{100} \times 100$
    ③ [최종 결과] $\text{상대 오차} = 1.25$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 다음 중 Q-meter에 사용하는 전류계는?

  1. 열전대형
  2. 가동철편형
  3. 전류력계형
  4. 유도형
(정답률: 60%)
  • Q-meter는 코일의 품질 계수를 측정하는 장치로, 측정 시 발생하는 전력 손실을 정밀하게 측정하기 위해 열전대형 전류계를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 직류전압계를 사용하여 동작중인 회로의 직류 전압을 측정하고자 한다. 이 때 사용되는 직류 전압계는 다음중 어떠한 조건을 갖고 있으면 좋겠는가?

  1. 내부저항이 가급적 클수록 좋다.
  2. 내부저항이 가급적 작을수록 좋다.
  3. 계기의 측정오차 범위가 지정되어 있으므로 내부저항은 별로 상관없다.
  4. 직류 전압만 측정하면 되므로 전압계의 내부 정전 용량의 대소에는 상관이 없다.
(정답률: 69%)
  • 전압계는 측정 대상 회로와 병렬로 연결됩니다. 이때 전압계의 내부저항이 작으면 회로의 전류가 전압계 쪽으로 흘러 들어가 원래의 전압이 변하는 '부하 효과'가 발생하므로, 이를 방지하기 위해 내부저항은 가급적 클수록 좋습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 계수형 주파수계의 확도에 가장 영향을 주는 것은?

  1. 지시관의 특성
  2. 전원 전압의 변동
  3. 게이트(gate) 회로
  4. 기준 클럭(clock) 발진기
(정답률: 64%)
  • 계수형 주파수계는 기준 클럭 발진기에서 생성된 정밀한 시간 간격(Gate time) 동안 들어오는 펄스의 수를 세어 주파수를 측정하므로, 기준 클럭의 정확도가 전체 확도를 결정하는 가장 핵심적인 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 표준 저항기 재료의 구비 조건으로 옳지 않은 것은?

  1. 저항이 안정할 것
  2. 고유 저항이 클 것
  3. 온도 계수가 적을 것
  4. 구리에 대한 열기전력이 클 것
(정답률: 79%)
  • 표준 저항기는 정밀한 기준값이 필요하므로 온도 변화에 따른 저항 변화가 적고 안정적이어야 하며, 다른 금속과의 접합 시 발생하는 열기전력은 측정 오차를 유발하므로 작을수록 좋습니다.

    오답 노트
    구리에 대한 열기전력이 클 것: 열기전력은 작아야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 소인(Sweep) 발진기의 설명 중 옳은 것은?

  1. 부성저항을 이용한 발진기
  2. 사이나트론에 의한 발진기
  3. 트랜지스터의 접합 용량을 이용한 발진기
  4. 발진주파수가 주기적인 변화를 갖는 발진기
(정답률: 56%)
  • 소인(Sweep) 발진기는 발진 주파수가 일정하게 유지되지 않고, 설정된 범위 내에서 주기적으로 변화하도록 설계된 발진기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 교류 100[Vrms] 전압을 오실로스코프로 측정했을 때 이 교류의 첨두치(peak to peak) 전압은 약 몇 [V] 인가?

  1. 100
  2. 141
  3. 200
  4. 282
(정답률: 70%)
  • 실효값($V_{\text{rms}}$)을 이용하여 최대값($V_m$)을 구한 뒤, 첨두치(Peak-to-Peak) 전압은 최대값의 2배로 계산합니다.
    ① [기본 공식] $V_{p-p} = 2 \times V_{\text{rms}} \times \sqrt{2}$
    ② [숫자 대입] $V_{p-p} = 2 \times 100 \times 1.414$
    ③ [최종 결과] $V_{p-p} = 282.8$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 다음 중 Q-meter로 측정할 수 없는 것은?

  1. 공진 주파수
  2. 콘덴서의 정전용량
  3. Coil의 분포용량
  4. Coil의 실효저항
(정답률: 74%)
  • Q-meter는 코일의 품질 계수($Q$)를 측정하는 장비로, 이를 통해 실효저항, 분포용량, 정전용량 등은 산출할 수 있으나 공진 주파수 자체를 직접 측정하는 장비는 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 다음 중 회로 전류 측정 방법으로서 적합하지 않은 것은?

  1. 도선 외착형(導線 外着型) 측정 프로브(probe) 사용
  2. 직렬로 저저항 삽입, 전압 강하 독출법
  3. 전류계를 직렬로 넣는다.
  4. 전류계를 병렬로 넣는다.
(정답률: 75%)
  • 전류는 회로에 흐르는 양을 측정해야 하므로 반드시 측정기를 회로와 직렬로 연결해야 합니다. 전류계를 병렬로 넣으면 저항이 매우 낮은 전류계로 과전류가 흘러 기기가 파손될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 다음 저항 감쇠기 중 평형형은?

  1. L 형
  2. T 형
  3. H 형
  4. π 형
(정답률: 57%)
  • 저항 감쇠기 중 H 형은 회로의 구조가 대칭을 이루어 입력 임피던스와 출력 임피던스를 동일하게 맞출 수 있는 평형형 구조입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 다음 중 코일의 인덕턴스를 측정하는데 사용되는 브리지는?

  1. 맥스웰 브리지
  2. 윈 브리지
  3. 휘스톤 브리지
  4. 헤이 브리지
(정답률: 74%)
  • 맥스웰 브리지는 표준 커패시터를 이용하여 코일의 인덕턴스를 정밀하게 측정하는 교류 브리지 회로입니다.

    오답 노트
    윈 브리지: 발진회로의 주파수 결정 및 위상 편이 회로에 사용
    휘스톤 브리지: 저항 측정에 사용
    헤이 브리지: 인덕턴스 측정에 사용되나 주로 Q값이 높은 코일에 적합
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
