1과목: 전자회로

1. 다음 중 캐스코드 증폭회로에 대한 설명으로 적합하지 않은 것은?

  1. Miller's Effect 영향을 많이 받는다.
  2. 고주파 대역용 증폭기로 주로 사용된다.
  3. 발진가능성이 낮고 회로의 안정성이 높다.
  4. 입력단은 이미터 접지형으로, 출력단은 베이스 접지형으로 구성된다.
(정답률: 49%)
  • "Miller's Effect 영향을 많이 받는다."는 캐스코드 증폭회로에 대한 설명으로 적합한 것이다. Miller's Effect는 고주파에서 발생하는 캐패시턴스 증가로 인해 회로의 전압증폭이 감소하는 현상을 말한다. 따라서 고주파 대역용 증폭기로 주로 사용되는 캐스코드 증폭회로는 Miller's Effect 영향을 많이 받는다. "발진가능성이 낮고 회로의 안정성이 높다."와 "입력단은 이미터 접지형으로, 출력단은 베이스 접지형으로 구성된다."는 캐스코드 증폭회로에 대한 설명으로 적합한 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 중 발진기에서 발진주파수가 변동되는 것을 방지하기 위한 대책으로 적합하지 않은 것은?

  1. 온도를 일정하게 유지한다.
  2. 부하의 변동을 크게 한다.
  3. 정전압 회로를 넣는다.
  4. 습기가 차지 않게 한다.
(정답률: 85%)
  • 정답: "부하의 변동을 크게 한다."

    이유: 발진기에서 발진주파수가 변동되는 것은 주로 부하의 변동에 의해 발생합니다. 따라서 부하의 변동을 크게 하면 발진주파수의 변동이 더욱 심해집니다. 따라서 이 보기는 발진주파수의 변동을 방지하는 대책으로 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 중 이미터 저항을 연결한 CE 증폭기에 대한 설명으로 적합하지 않은 것은?

  1. 입력저항이 증가한다.
  2. 전압이득은 감소한다.
  3. 출력저항이 감소한다.
  4. 전류이득은 거의 변화 없다.
(정답률: 51%)
  • "전압이득은 감소한다."가 적합하지 않은 설명이다.

    CE 증폭기에서 이미터 저항을 연결하면 입력저항은 증가하고, 전압이득은 거의 변화하지 않는다. 그러나 출력저항은 이미터 저항의 크기에 반비례하여 감소한다.

    이유는 이미터 저항이 작아지면, 출력신호가 이미터 저항을 통해 외부로 나가는 비율이 높아지기 때문이다. 따라서 출력저항은 작아지게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 펄스파에서 펄스의 상승부분에서 진동의 정도를 말하며, 높은 주파수 성분에 공진하기 때문에 생기는 것은?

  1. sag
  2. ringing
  3. overshoot
  4. undershoot
(정답률: 74%)
  • 펄스의 상승부분에서 진동의 정도를 말하는 것은 "ringing"이다. 이는 높은 주파수 성분에 공진하기 때문에 발생한다. 즉, 상승부분에서 급격한 변화가 일어나면서 고주파 성분이 강조되어 공진하게 되어 진동이 발생하는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음과 같은 연산증폭기의 완전한 평형 조건으로 가장 적합한 것은?

  1. V1 = V2일 때 Vo = 0
  2. V1 = V2일 때 Vo = 무한대
  3. V1 ≠ V2일 때 Vo = 0
  4. V1 ≠ V2일 때 Vo = 무한대
(정답률: 87%)
  • 연산증폭기에서 입력 신호는 V1과 V2로 나뉘어져 각각 다른 반대 방향의 다이오드로 향하게 됩니다. 이때 V1과 V2가 같은 경우, 두 다이오드에 걸리는 전압 차이는 0이 되어 전류가 흐르지 않게 됩니다. 따라서 출력 신호인 Vo는 0이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 접합형 J-FET에서 드레인 포화전류 IDSS = 10[mA]이고, 드레인 전류의 차단전압 VP(VGS(off)) = -3[V], 게이트 전압 VGS = -1.5[V]일 때 드레인 전류는 몇 [mA] 인가?

  1. 1.5[mA]
  2. 2.5[mA]
  3. 5[mA]
  4. 10[mA]
(정답률: 71%)
  • 접합형 J-FET에서는 VGS가 VP보다 작을 때, 드레인 전류는 다음과 같이 계산된다.

    ID = IDSS(1 - VGS/VP)^2

    여기서 IDSS는 드레인 포화전류이다. 따라서 주어진 값에 대입하면,

    ID = 10(1 - (-1.5)/(-3))^2 = 2.5[mA]

    따라서 정답은 "2.5[mA]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 트랜지스터의 컬렉터 누설전류가 주위 온도변화로 18[μA]에서 118[μA]로 증가할 때 컬렉터 전류가 1[mA]에서 1.25[mA]로 되었다면 안정도 S는 약 얼마인가?

  1. 2.2
  2. 2.5
  3. 3.2
  4. 4.5
(정답률: 63%)
  • 안정도 S는 다음과 같이 계산된다.

    S = (ΔIc / Ic) / (ΔIb / Ib)

    여기서 ΔIc는 컬렉터 전류의 변화량, ΔIb는 베이스 전류의 변화량을 의미하며, Ic와 Ib는 각각 컬렉터 전류와 베이스 전류를 나타낸다.

    문제에서 ΔIc는 0.25[mA], ΔIb는 0.1[μA]이다. 이를 대입하면,

    S = (0.25[mA] / 1.125[mA]) / (0.1[μA] / 18[μA]) ≈ 2.5

    따라서, 안정도 S는 약 2.5이다.

    이유는 안정도 S는 전류 증폭기의 안정성을 나타내는 지표로, 값이 클수록 안정성이 높아진다. 따라서, S가 2.5로 높은 값이 나온 것은 전류 증폭기의 안정성이 높다는 것을 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 중 정전압회로에서 전류를 제한하는 이유로 가장 적합한 것은?

  1. 전압변동률을 개선하기 위하여
  2. 일정한 출력전압을 유지하기 위하여
  3. 변압기의 소손을 방지하기 위하여
  4. 정전압회로를 보호하기 위하여
(정답률: 84%)
  • 정전압회로를 보호하기 위하여 전류를 제한합니다. 이는 회로에 과부하가 걸리거나 단락이 발생할 경우 회로를 파괴하는 것을 방지하기 위함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 중 정현파 발진회로가 아닌 것은?

  1. 동조형 발진회로
  2. 콜피츠 발진회로
  3. 이상형 RC 발진회로
  4. 톱니파 발진회로
(정답률: 81%)
  • 톱니파 발진회로는 정현파가 아닌 사각파를 발생시키는 회로이다. 다른 보기들은 모두 정현파를 발생시키는 회로들이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 중 차동증폭기에 대한 설명으로 적합하지 않은 것은?

  1. 연산증폭기 입력측에 주로 사용한다.
  2. 두 입력의 차에 해당하는 신호를 증폭한다.
  3. 차동증폭기의 성능은 동상성분 제거비 크기에 따라 결정된다.
  4. 이상적인 차동증폭기는 동상성분제거비(CMRR)가 0 이다.
(정답률: 86%)
  • 이상적인 차동증폭기는 동상성분제거비(CMRR)가 0이 아니라 무한대에 가깝다. 이는 차동 입력 신호에 대한 증폭을 최대화하고 공통 입력 신호에 대한 증폭을 최소화하기 위한 것이다. 따라서 CMRR 값이 높을수록 차동증폭기의 성능이 우수하다고 할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. B급 푸시-풀(Push-Pull) 증폭기에 사용되는 두 개의 트랜지스터는?

  1. 두 개의 npn 트랜지스터
  2. 두 개의 pnp 트랜지스터
  3. 한 개의 npn 트랜지스터와 한 개의 pnp 트랜지스터
  4. 한 개의 npn 트랜지스터와 한 개의 n 채널 MOSFET
(정답률: 85%)
  • B급 푸시-풀 증폭기는 양쪽의 트랜지스터가 서로 다른 극성을 가지고 있어야 합니다. 이는 입력 신호의 양극성이 바뀔 때 출력 신호도 같은 양극성으로 바뀌기 때문입니다. 따라서 한 개의 npn 트랜지스터와 한 개의 pnp 트랜지스터를 사용합니다. 이 두 개의 트랜지스터는 서로 대칭적으로 배치되어 있으며, 입력 신호의 양극성에 따라 각각이 극성을 바꿔서 출력 신호를 증폭시킵니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 직렬 전류 궤환증폭기의 궤환신호 성분은?

  1. 전류
  2. 전압
  3. 전압과 전류
  4. 전압 혹은 전류
(정답률: 80%)
  • 직렬 전류 궤환증폭기는 입력 신호의 전압을 증폭시켜 출력으로 내보내는 장치입니다. 따라서 궤환신호 성분은 입력 신호의 전압 성분입니다. 따라서 정답은 "전압"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 전압이득이 100인 증폭기에 궤환률 β = 0.01의 부궤환을 걸었을 때 전압이득은 얼마인가?

  1. 10
  2. 50
  3. 100
  4. 200
(정답률: 58%)
  • 부궤환을 걸면 궤환률이 증가하므로 전압이득은 궤환률에 비례하여 증가한다. 따라서 궤환률이 0.01에서 0.02로 증가하면 전압이득도 2배가 된다. 따라서 부궤환을 걸면 전압이득은 200이 된다. 따라서 정답은 "200"이어야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 중 전계 효과 트랜지스터(FET)에 대한 설명으로 적합하지 않은 것은?

  1. 전압 제어용 소자이다.
  2. BJT보다 열적으로 안정하다.
  3. BJT보다 잡음특성이 양호하다.
  4. BJT보다 이득대역폭 적(GㆍB)이 크다.
(정답률: 75%)
  • "BJT보다 이득대역폭 적(GㆍB)이 크다."는 적합한 설명이 아니다. FET는 BJT와 달리 전류 제어가 아닌 전압 제어용 소자이며, BJT보다 열적으로 안정하고 잡음특성이 양호하다. 이득대역폭은 BJT와 FET의 특성 중 하나인데, FET는 BJT보다 이득대역폭이 크다는 것이 올바른 설명이다. 이는 FET가 고주파에서 더 높은 이득을 유지할 수 있기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음 연산증폭기 회로에서 Vi-Vo의 관계 특성으로 가장 적합한 것은? (단, 연산증포긱 및 다이오드는 이상적이다.)

(정답률: 81%)
  • 다이오드는 정방향일 때는 전류가 흐르고 역방향일 때는 전류가 흐르지 않는 특성을 가지고 있습니다. 따라서, Vi가 양수일 때는 D1이 정방향이 되어 전류가 흐르고, D2는 역방향이 되어 전류가 흐르지 않습니다. 이 때, R1과 R2에 의해 Vo는 Vi보다 큰 양의 값이 됩니다. 반대로, Vi가 음수일 때는 D1이 역방향이 되어 전류가 흐르지 않고, D2는 정방향이 되어 전류가 흐릅니다. 이 때, R3과 R4에 의해 Vo는 Vi보다 작은 음의 값이 됩니다. 따라서, Vi-Vo의 관계는 입력 전압이 양수일 때는 양의 값이 되고, 입력 전압이 음수일 때는 음의 값이 되므로, ""가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 베이스 접지 증폭회로에서 차단주파수가 30[MHz]인 TR을 이미터 접지로 했을 경우 차단주파수는 몇 [MHz]인가? (단, TR의 전류 증폭률 β = 99 이다.)

  1. 0.1[MHz]
  2. 0.3[MHz]
  3. 10[MHz]
  4. 30[MHz]
(정답률: 64%)
  • 베이스 접지 증폭회로에서 TR의 차단주파수는 다음과 같이 계산할 수 있다.

    fT = β × fβ

    여기서 fT는 TR의 차단주파수, fβ는 TR의 전류 증폭률이 1일 때의 기준 주파수이다. 이 문제에서는 β가 99이므로 fβ는 99배 작아진다.

    따라서,

    fβ = 30[MHz] / 99 = 0.303[MHz]

    fT = 99 × 0.303[MHz] = 30[MHz]

    즉, TR의 차단주파수는 0.3[MHz]이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 전력증폭기 바이어스 방식 중 출력전압 왜곡이 가장 작은 것은?

  1. A급
  2. AB급
  3. B급
  4. C급
(정답률: 75%)
  • "A급"은 전압이 왜곡되지 않고 정확하게 출력되기 때문에 출력전압 왜곡이 가장 작습니다. 이는 "A급"이 전압을 완전히 증폭시키는 방식으로 동작하기 때문입니다. 반면에 "AB급", "B급", "C급"은 전압을 부분적으로 증폭시키는 방식으로 동작하기 때문에 출력전압 왜곡이 더 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 중 슬루율(slew rate)의 단위로 가장 적합한 것은?

  1. [V/μs]
  2. [μs/V]
  3. [μW/μs]
  4. [A/μW]
(정답률: 85%)
  • 슬루율은 전압이 단위 시간당 얼마나 빠르게 변화하는지를 나타내는 값이므로, 단위는 전압(V)을 시간(μs)으로 나눈 [V/μs]가 가장 적합하다. 다른 단위들은 전압, 시간, 전력, 전류 등과 관련된 값들을 조합한 것으로 슬루율과는 직접적인 관련이 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 중 SSB 검파기로 사용되지 않는 것은?

  1. 비 검파기
  2. 링 검파기
  3. 승적 검파기
  4. 싱크로다인 검파기
(정답률: 79%)
  • 비 검파기는 SSB 검파기가 아니라 AM 또는 FM 신호를 검출하는데 사용되는 검파기이기 때문에 SSB 검파기로 사용되지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 회로에서 LED의 순방향 전압이 2.4[V]일 때 전류 IF는 몇 [mA] 인가?

  1. 1.2[mA]
  2. 1.8[mA]
  3. 2.6[mA]
  4. 3.2[mA]
(정답률: 71%)
  • LED의 순방향 전압이 2.4[V]일 때, 전압이 5[V]인 전압원에서 LED에 순방향 전압을 인가하면 나머지 전압은 저항에 걸리게 된다. 따라서, 저항에 걸리는 전압은 5[V] - 2.4[V] = 2.6[V] 이다. 이때, 저항의 저항값은 1[kΩ] 이므로, 전류는 IF = 2.6[V] / 1[kΩ] = 2.6[mA] 이다. 따라서, 정답은 "2.6[mA]" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전기자기학 및 회로이론

21. 전위분포가 V = 6X+3[V]로 주어졌을 때 전계의 세기는 몇 [V/m] 인가?

  1. -9ax
  2. -6ax
  3. 3ax
  4. 0
(정답률: 60%)
  • 전위분포 V는 거리 x에 대해 V = 6x + 3[V]로 주어졌다. 전계의 세기 E는 E = -dV/dx로 구할 수 있다. 이를 미분하면 E = -6[V/m]이 된다. 따라서 정답은 "-6ax"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 설명 중 옳은 것은?

  1. 단위체적의 강자성체를 외부 자계로 자화시키려면 히스테리시스 루프 한 개의 면적에 해당하는 자기에너지가 필요하다.
  2. 히스테리시스 손실을 최대 자속밀도 Bm의 1.6승에 비례한다는 후뢰리히의 식으로 표시된다.
  3. 자성체의 자화곡선은 스테인메츠의 식으로 표시된다.
  4. 자성체 시편에 자속 선륜을 감아 이것을 증폭장치를 거쳐 확성기에 연결, 자화전류를 서서히 증가시킬 때 확성기에서 딸깍딸깍 소리가 들리게 되는데 이는 자화곡선에서 자화가 가장 심하게 되는 부분에 지그재그 곡선이 나타나며, 이를 라모(Larmor) 효과라 한다.
(정답률: 49%)
  • 단위체적의 강자성체를 외부 자계로 자화시키려면 히스테리시스 루프 한 개의 면적에 해당하는 자기에너지가 필요한 이유는, 자기장의 방향이 바뀔 때 자성체 내부의 자기 분자들이 새로운 방향으로 정렬되기 위해 에너지를 필요로 하기 때문이다. 따라서 자기장의 방향을 바꾸는 작업을 반복하면서 자성체를 자화시키는 과정에서 자기에너지가 소모되고, 이에 따라 히스테리시스 손실이 발생한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 자속밀도의 변화에 의하여 도체내에 유기전력이 발생되는 경우 관계식은? (단, E는 전계, B는 자속밀도, V는 도체속도, K는 도전율, I는 전류밀도이다.)

  1. rot E = rot(B×V)
  2. E = KI
  4. E = V×B
(정답률: 85%)
  • 자속밀도의 변화에 의해 도체 내에 유기전력이 발생하는 경우, 관계식은 "rot E = -∂B/∂t"이다. 이 식은 파라데이의 전자기유도법칙으로, 전자기장의 변화에 의해 전기장이 유도되는 현상을 나타낸다. 따라서, 보기에서 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 비유전률 εs에 대한 설명으로 옳은 것은?

  1. 진공의 비유전률은 0 이고, 공기의 비유전률은 1 이다.
  2. εs는 항상 1 보다 작은 값이다.
  3. εs는 절연물의 종류에 따라 다르다.
  4. εs의 단위는 [C/m]이다.
(정답률: 60%)
  • εs는 절연물의 분자 구조나 이온화 정도에 따라 다르기 때문에, 절연물의 종류에 따라 다르다는 것이 옳은 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 비유전률이 4인 유리를 넣어서 내압이 5[kV], 용량이 50[pF]인 평행판 콘덴서를 제작하려면 평행판 콘덴서의 전극 면적은 몇 [m2]로 하면 되는가? (단, 유리의 절연내력은 5[kV/mm]이다.)

  1. 1.41×10-3
  2. 1.41×10-2
  3. 2.82×10-3
  4. 2.82×10-2
(정답률: 35%)
  • 평행판 콘덴서의 용량은 다음과 같이 계산할 수 있다.

    C = εA/d

    여기서, C는 용량, ε는 유전율, A는 전극 면적, d는 전극 간 거리이다.

    주어진 내압과 유리의 절연내력으로부터 전극 간 거리를 구할 수 있다.

    d = V/ε = 5[kV]/5[kV/mm] = 1[mm]

    따라서, 용량을 주어진 값으로 대입하여 전극 면적을 구할 수 있다.

    A = Cd/ε = 50[pF] × 1[mm] / 8.85×10-12[F/m] = 5.64×10-8[m2] = 5.64×10-4[cm2] = 1.41×10-3[m2]

    따라서, 정답은 "1.41×10-3"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 전자파의 진행 방향은?

  1. 전계 E의 방향과 같다.
  2. 자계 H의 방향과 같다.
  3. E×H의 방향과 같다.
  4. ∇×E의 방향과 같다.
(정답률: 76%)
  • 전자파는 전기장과 자기장이 교차하여 진행하는 파동이다. 이때 전기장과 자기장은 서로 수직이므로, 전자파의 진행 방향은 전기장과 자기장의 외적인 E×H의 방향과 같다. 따라서 정답은 "E×H의 방향과 같다."이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 무한히 넓은 평면에 면밀도 σ[C/m]의 전하가 분포되어 있는 경우 전계의 세기는 몇 [V/m] 인가?

  1. σ/ε0
  2. σ/2ε0
  3. σ/2πε0
  4. σ/4πε0
(정답률: 40%)
  • 전하 밀도 σ는 전하 Q를 면적 A로 나눈 값이므로 Q = σA이다. 이 때, 면적 A 내의 전하 Q에 의한 전기장 E는 다음과 같다.

    E = Q/2ε0A

    따라서 전하 밀도 σ에 의한 전기장 E는 다음과 같다.

    E = σ/2ε0

    따라서 정답은 "σ/2ε0"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 무한장 직선 도체에 전류 I[A]가 흐르고 있을 때 도체에서 r[m] 떨어진 점 P의 자속밀도는 몇 [Wb/m2] 인가?

  1. I/2πr
  2. 2μ0I/πr
  3. μ0I/r
  4. μ0I/2πr
(정답률: 47%)
  • 점 P에서의 자속밀도는 비례상수 μ0과 전류 I, 그리고 역방향으로 r만큼 떨어진 거리에 반비례한다. 이를 수식으로 나타내면 B = μ0I/2πr이다. 따라서 정답은 "μ0I/2πr"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 자기 인덕턴스 L1, L2와 상호인덕턴스 M, 결합계수 k와의 관계로 알맞은 것은?

(정답률: 82%)
  • 상호인덕턴스 M은 L1과 L2의 결합정도를 나타내는 값이며, 결합계수 k는 M을 L1과 L2의 기하평균값으로 나눈 값이다. 따라서, k는 M이 L1과 L2의 크기에 비례할수록 작아지며, M이 0일 때 k는 0이 된다. 따라서 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 평등 자계내에 자계와 수직방향으로 일정 속도의 전자를 입사시킬 때 전자의 궤적은?

  1. 쌍곡선
  2. 포물선
  3. 직선
  4. 원
(정답률: 58%)
  • 평등 자계내에서 자계와 수직방향으로 일정 속도의 전자를 입사시키면, 전자는 자기장에 의해 원운동을 하게 됩니다. 이는 로런츠력에 의한 결과입니다. 따라서 전자의 궤적은 "원"이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 그림과 같은 이상 변압기에서 1차전압 V1 = 100[V]일 때, 2차전압 V2 = 12[V]가 되도록 1차코일 수를 n1 = 200회로 하였다. 2차코일 수 n2는 몇 회로 하면 되는가?

  1. 10
  2. 12
  3. 20
  4. 24
(정답률: 76%)
  • 이상 변압기에서 전력은 보존되므로, 1차측 전력과 2차측 전력은 같다.
    즉, V1 × I1 = V2 × I2 이다.
    여기서, I1 = I2 × n2 / n1 이므로,
    V1 × I1 = V2 × I2 × n2 / n1 이다.
    따라서, n2 = n1 × V2 / V1 = 200 × 12 / 100 = 24 이다.
    따라서, 정답은 "24"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. ABCD 파라미터에서 단락 역방향 전류 이득은?

  1. A
  2. B
  3. C
  4. D
(정답률: 71%)
  • ABCD 파라미터는 전파가 흐르는 방향과 반대 방향으로 흐르는 전류를 모두 고려하는 모델이다. 따라서 단락 역방향 전류 이득은 D 옵션인 S22이다. S22은 단락된 포트에서 반사되어 돌아오는 전파의 전압과 전류 비율을 나타내는 파라미터로, 이를 이용하여 단락 역방향 전류 이득을 계산할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음은 어떤 정리 또는 법칙을 설명한 것인가?

  1. 일만의 정리
  2. 테브난의 정리
  3. 중첩의 원리
  4. 키르히호프의 법칙
(정답률: 42%)
  • 이 그림은 "일만의 정리"를 나타낸 것입니다. "일만의 정리"는 직각삼각형에서 빗변의 길이를 c, 그리고 나머지 두 변의 길이를 a, b라고 할 때, a² + b² = c²이라는 정리입니다. 이는 피타고라스의 정리로도 알려져 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 10+j10[V]인 전압을 어떤 회로에 인가했더니 4+j1[A]인 전류가 흘렀다. 이 회로에서 소비되는 전력은 몇 [W] 인가?

  1. 20[W]
  2. 30[W]
  3. 40[W]
  4. 50[W]
(정답률: 40%)
  • 전압과 전류의 관계식인 P=VI를 이용하여 전력을 구할 수 있다. 따라서, 전력은 P=(10+j10)(4+j1)=40+j40+10j+10=-30+j50 [W] 이다. 복소수 형태로 나타난 전력에서 실수부분만 추출하면 50[W]이므로 정답은 "50[W]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. sin ωt의 라플라스 변환은?

(정답률: 67%)
  • sin ωt의 라플라스 변환은 이다. 이유는 라플라스 변환의 정의에 따라, f(t) = sin ωt의 라플라스 변환 F(s)는 다음과 같이 구할 수 있다.

    F(s) = ∫[0,∞] sin ωt e^(-st) dt

    여기서, sin ωt = Im(e^(jωt)) 이므로, 위 식은 다음과 같이 변형할 수 있다.

    F(s) = Im[∫[0,∞] e^(jωt) e^(-st) dt]

    이제, e^(jωt) e^(-st) = e^[(jω-s)t] 이므로, 위 식은 다음과 같이 더 간단한 형태로 변형할 수 있다.

    F(s) = Im[∫[0,∞] e^[(jω-s)t] dt]

    이제, 위 식을 적분하면 다음과 같다.

    F(s) = Im[1/(jω-s) * [e^[(jω-s)t]]_[0,∞]]

    여기서, e^[(jω-s)t]는 t가 ∞로 갈수록 발산하므로, 이를 고려하여 위 식을 다시 정리하면 다음과 같다.

    F(s) = Im[1/(s-jω)]

    따라서, sin ωt의 라플라스 변환은 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 에서 주파수 전달 함수의 위상각 θ는 몇 상한에 위치하는가?

  1. 1상한
  2. 2상한
  3. 3상한
  4. 4상한
(정답률: 76%)
  • 주파수 전달 함수의 위상각 θ는 -90도에 위치하고, 이를 360도로 나누면 4상한에 위치하게 된다. 따라서 정답은 "4상한"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 원점을 지나지 않는 무한 직선의 궤적을 그리는 벡터의 역궤적은 어떻게 되는가?

  1. 원점을 지나는 원이 된다.
  2. 원점을 지나는 직선이 된다.
  3. 원점을 지나지 않는 원이 된다.
  4. 원점을 지나지 않는 직선이 된다.
(정답률: 48%)
  • 벡터의 역궤적은 해당 벡터를 따라 움직이는 점의 궤적을 의미한다. 원점을 지나지 않는 무한 직선의 경우, 어떤 한 점을 고정하고 그 점을 지나는 수직선을 그렸을 때, 그 수직선과 원점을 지나는 점을 연결한 벡터는 원점을 지나는 벡터가 된다. 따라서, 원점을 지나지 않는 무한 직선의 궤적을 그리는 벡터의 역궤적은 원점을 지나는 원이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. (10+j5)/(2+j4)을 계산한 결과 값은 얼마인가?

  1. 2 - j1.5
  2. 2 + j1.5
  3. 5 + j1.0
  4. 5 - j1.0
(정답률: 49%)
  • 먼저 분모와 분자에 공약수인 j를 제거하기 위해 분자와 분모에 각각 (10-j5)를 곱해준다.

    (10+j5)/(2+j4) x (10-j5)/(10-j5) = (100 - j50 + j50 + 25)/(20 + j8 - j8 - 16)

    = 125/4

    = 31.25

    따라서, 주어진 보기 중에서 정답은 "2 - j1.5" 이 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 다음 그림과 같은 파형의 실효치는 몇 [V] 인가?

  1. 1/2
  2. 1/3
(정답률: 78%)
  • 실효치는 파형의 최대값의 0.707배이므로, 이 파형의 최대값은 10V이다. 따라서 실효치는 10V x 0.707 = 7.07V 이다.

    정답은 "" 이다. 이유는 7.07V는 10V의 약 70%이므로, 1/2와 1/3보다는 크고, 1/√2와 가깝기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다음 회로에 스위치를 닫는 순간에 이 회로의 시정수(time constant) τ는?

  1. τ = R/L
  2. τ = L/R
  3. τ = LR
  4. τ = 1/LR 
(정답률: 76%)
  • 스위치가 닫히면 전압이 L/R만큼 증가하게 되고, 이 때 시간이 지남에 따라 전압이 지수적으로 감소하게 됩니다. 이 지수적인 감소를 나타내는 시간 상수가 바로 τ이며, 이 회로에서 τ는 L/R이 됩니다. 이는 L과 R의 비율에 따라 결정되는데, L이 클수록 시간이 더 오래 걸리고 R이 클수록 시간이 더 짧아집니다. 따라서 τ = L/R이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자계산기일반

41. 다음 코드 중에 8열은 수평 홀수 패리티(odd parity)이고 4행은 수직 홀수 패리티이다. 오류가 단 1개 발생했을 때 그 행과 열은?

  1. 1행 8열
  2. 3행 8열
  3. 3행 2열
  4. 4행 2열
(정답률: 73%)
  • 오류가 발생한 비트의 수를 세어보면, 1행에서는 2개, 3행에서는 2개, 8열에서는 3개, 2열에서는 2개의 비트가 바뀌었다. 이 중에서 수평 홀수 패리티를 만족하는 열은 8열뿐이고, 수직 홀수 패리티를 만족하는 행은 4행뿐이다. 따라서 오류가 발생한 행과 열은 4행과 8열이 아니라, 3행과 2열이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. C 언어에서 문자열을 출력하기 위해 사용되는 것은?

  1. %c
  2. %s
  3. %f
  4. %d
(정답률: 55%)
  • "%s"는 문자열을 출력하기 위해 사용되는 서식 지정자이다. 이는 문자열이 null 문자로 끝나는 문자 배열이기 때문에, 배열의 첫 번째 요소의 주소를 가리키는 포인터를 전달하여 문자열을 출력할 수 있다. 따라서, "%s"는 문자열을 출력하기 위해 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. CPU를 거치지 않고 메모리와 입ㆍ출력장치 사이에서 고속으로 직접 데이터를 전송하는 방식은?

  1. DMA
  2. PIO
  3. SIO
  4. PIA
(정답률: 86%)
  • DMA는 Direct Memory Access의 약자로, CPU의 개입 없이 메모리와 입출력장치 사이에서 데이터를 직접 전송하는 방식이다. 따라서 CPU의 부담을 줄이고 데이터 전송 속도를 높일 수 있다. PIO는 Programmed Input/Output, SIO는 Serial Input/Output, PIA는 Parallel Input/Output의 약자로, 각각 CPU가 직접 입출력을 제어하는 방식이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 불 함수 를 간략화 하면?

(정답률: 72%)
  • 간략화된 불 함수는 이다. 이유는 불 함수의 참값이 1인 경우를 살펴보면, x1과 x2가 모두 1일 때, x3이 0이므로 결과값이 0이 된다. 따라서, x1과 x2가 모두 1일 때 결과값이 0이 되므로, 로 간략화할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 중위식으로 표현된 A*B+C/D를 Prefix 표기법으로 표기한면?

  1. *AB+CD/
  2. AB*CD/+
  3. +*AB/CD
  4. */+ABCD
(정답률: 36%)
  • Prefix 표기법은 연산자를 피연산자 앞에 놓는 표기법입니다. 따라서 중위식 A*B+C/D를 Prefix 표기법으로 표기하면, 연산자를 피연산자 앞에 놓아야 합니다. 이를 위해서는 우선 연산자 우선순위에 따라 괄호를 적절히 추가해야 합니다.

    A*B+C/D를 괄호로 묶으면 (A*B)+(C/D)가 됩니다. 이제 이를 Prefix 표기법으로 바꾸면, 연산자를 피연산자 앞에 놓으므로, 가장 바깥쪽 연산자부터 차례대로 표기하면 됩니다. 따라서 "+*AB/CD"가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 어떠한 명령(instruction)이 수행되기 위해서 가장 먼저 이루어져야 하는 마이크로 오퍼레이션은?

  1. MAR ← PC
  2. PC ← PC+1
  3. MBR ← PC
  4. IR ← MBR
(정답률: 92%)
  • 어떠한 명령이 실행되기 위해서는 해당 명령이 저장된 메모리 주소를 알아야 합니다. 따라서 가장 먼저 MAR(Memory Address Register)에 PC(Program Counter)의 값을 저장하는 "MAR ← PC" 마이크로 오퍼레이션이 이루어져야 합니다. 이후에는 PC 값을 증가시키는 "PC ← PC+1" 마이크로 오퍼레이션을 수행하여 다음 명령어의 주소를 가져올 수 있습니다. 그리고 "MBR ← PC" 마이크로 오퍼레이션을 통해 현재 PC 값이 저장된 MBR(Memory Buffer Register)을 읽어와 IR(Instruction Register)에 저장합니다. 이렇게 하면 IR에는 현재 실행할 명령어가 저장되어 있게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 마이크로프로세서 구성 요소들을 기능별로 분류한 것중 옳지 않은 것은?

  1. 마이크로프로세서 칩은 중앙처리장치와 동등한 역할을 한다.
  2. ROM, RAM은 반드시 별도의 칩으로 구성해야 한다.
  3. ROM, RAM 칩은 필요에 따라 적절한 기억장소의 크기를 선택할 수 있다.
  4. 인터페이스는 CPU와 많은 종류의 입ㆍ출력 장치들과의 접속을 수행한다.
(정답률: 86%)
  • "ROM, RAM은 반드시 별도의 칩으로 구성해야 한다."가 옳지 않은 것이다. 이유는 현대의 마이크로프로세서는 ROM과 RAM을 내장하고 있기 때문이다. 이러한 내장형 ROM과 RAM은 마이크로프로세서 칩 안에 직접 통합되어 있으며, 따라서 별도의 칩으로 구성할 필요가 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 중 부동소수점 연산에서 정규화를 하는 주 목적은 무엇인가?

  1. 연산 속도를 증가시키기 위해서
  2. 숫자 표시를 간단히 하기 위해서
  3. 수의 정밀도를 높이기 위해서
  4. 부호 비트를 생략하기 위해서
(정답률: 67%)
  • 부동소수점 연산에서 정규화를 하는 주 목적은 "수의 정밀도를 높이기 위해서"입니다. 정규화를 통해 소수점 이하의 비트 수를 늘리고, 이로 인해 숫자의 정밀도를 높일 수 있습니다. 이는 계산 결과의 정확도를 높이는 데에 중요한 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 중 C 언어에서 산술 연산자로 사용되는 기호는?

  1. &&
  2. ^
  3. %
  4. ?
(정답률: 47%)
  • 정답은 "%"입니다.

    이유는 "%"는 C 언어에서 나머지 연산자로 사용되기 때문입니다. 나눗셈을 한 후 나머지 값을 반환하는 연산자로, 예를 들어 7 % 3은 1을 반환합니다. 따라서 "%"는 산술 연산자 중 하나입니다.

    "&&"는 논리 연산자로, 두 개의 조건이 모두 참일 때 참을 반환합니다. "^"는 비트 연산자로, 두 비트가 다를 때 1을 반환합니다. "?"는 조건 연산자로, 조건에 따라 두 개의 값 중 하나를 반환합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 컴퓨터 레지스터들 중에서 Read 나 Write 내용이 반드시 거쳐야 되는 레지스터는?

  1. PC(Program Counter)
  2. IR(Instruction Register)
  3. MBR(Memory Buffer Register)
  4. MAR(Memory Address Register)
(정답률: 64%)
  • MBR(Memory Buffer Register)은 메모리와 CPU 사이에서 데이터를 주고받는 레지스터로, 메모리에서 읽어온 데이터를 저장하거나 CPU에서 보낸 데이터를 메모리에 쓰는 역할을 합니다. 따라서 MBR을 거쳐야만 메모리와 CPU 간의 데이터 전송이 이루어지므로 Read나 Write 내용이 반드시 거쳐야 하는 레지스터입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 중 객체지향 프로그래밍 언어에 해당하는 것은?

  1. BASIC
  2. Pascal
  3. Prolog
  4. C++
(정답률: 50%)
  • C++은 객체지향 프로그래밍 언어이다. C++은 클래스와 객체를 사용하여 데이터와 함수를 캡슐화하고, 상속과 다형성을 지원하여 코드의 재사용성과 유지보수성을 높일 수 있다. 또한 C++은 C언어와 호환성이 있어 기존의 C언어 코드를 쉽게 포팅할 수 있다는 장점이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 표(table) 및 배열(array) 구조의 데이터를 처리하고자 할 경우 명령어들의 유용한 주소 지정 방식은?

  1. 인덱스 주소 지정
  2. 직접 주소 지정
  3. 간접 주소 지정
  4. 메모리 참조 주소 지정
(정답률: 80%)
  • 인덱스 주소 지정은 배열이나 표와 같은 구조에서 각 요소에 대해 순서대로 번호를 매겨 인덱스로 접근하는 방식이다. 이 방식은 간단하고 직관적이며, 요소의 위치를 일일이 기억하지 않아도 되므로 유용하다. 예를 들어, 배열의 첫 번째 요소에 접근하려면 인덱스 0을 사용하고, 두 번째 요소에 접근하려면 인덱스 1을 사용한다. 이렇게 인덱스를 사용하면 배열이나 표의 크기가 변경되더라도 코드를 수정하지 않아도 된다는 장점이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 4비트의 2진수를 그레이 코드로 변경하는 논리회로를 구현하기 위한 게이트로 알맞은 것은?

  1. AND 게이트 3개
  2. OR 게이트 3개
  3. NAND 게이트 3개
  4. EX-OR 게이트 3개
(정답률: 84%)
  • 그레이 코드는 인접한 두 수의 차이가 1인 이진수 코드이다. 따라서 4비트의 2진수를 그레이 코드로 변환하려면, 각 비트를 이전 비트와 XOR 연산을 해주면 된다. 이를 위해 EX-OR 게이트 3개를 사용할 수 있다. EX-OR 게이트는 입력이 다를 때 1을 출력하므로, 이전 비트와 현재 비트를 연속해서 EX-OR 게이트에 연결하면 그레이 코드를 얻을 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 인터럽트를 발생하는 장치들을 직렬로 연결하여 우선순위에 따라 처리하게 하는 방식은?

  1. 다중채널 방식
  2. Daisy-chain 방식
  3. Polling 방식
  4. Interrupt Control 방식
(정답률: 78%)
  • Daisy-chain 방식은 인터럽트를 발생하는 장치들을 직렬로 연결하여 우선순위에 따라 처리하는 방식입니다. 이 방식에서는 인터럽트가 발생하면 해당 장치에서 인터럽트 신호를 전달하고, 그 다음 우선순위가 높은 장치로 신호가 전달되어 처리됩니다. 이렇게 연결된 모든 장치들이 처리될 때까지 신호가 전달되며, 처리가 완료되면 다시 인터럽트를 받을 준비를 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 그림은 디지털 컴퓨터의 기본 구성도이다. 빈 네모에 들어갈 내용으로 옳은 것은?

  1. 주변장치
  2. 기억장치
  3. 전원장치
  4. 중앙처리장치
(정답률: 44%)
  • 기억장치는 컴퓨터에서 데이터를 저장하고 처리하는 장치이다. 따라서, 컴퓨터의 기본 구성도에서 빈 네모에 들어갈 내용은 "기억장치"이다. 주변장치는 입력장치와 출력장치를 포함하며, 전원장치는 컴퓨터를 가동시키기 위한 장치이다. 중앙처리장치는 컴퓨터에서 데이터를 처리하는 핵심 장치이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 주소(address) 지정방식이 아닌 것은?

  1. 직접 어드레싱(direct addressing)
  2. 즉시 어드레싱(immediate addressing)
  3. 간접 어드레싱(indirect addressing)
  4. 임시 어드레싱(temporary addressing)
(정답률: 84%)
  • 임시 어드레싱(temporary addressing)은 실제 메모리 주소를 사용하지 않고, 레지스터나 스택 등의 임시적인 저장공간을 사용하여 데이터를 처리하는 방식이다. 따라서 주소(address) 지정방식이 아니며, 다른 세 가지 방식은 모두 실제 메모리 주소를 사용하여 데이터를 처리한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. address line 이 16개인 CPU의 직접액세스가 가능한 메모리 공간은 몇 [KByte] 인가?

  1. 16
  2. 32
  3. 48
  4. 64
(정답률: 71%)
  • address line이 16개인 CPU는 2^16 (65536) 개의 메모리 주소를 직접 액세스할 수 있습니다. 하지만 각 주소는 1 byte씩이므로, 총 메모리 공간은 65536 byte 또는 64 KByte입니다. 따라서 정답은 "64"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음에 수행할 명령어가 저장된 메모리의 주소를 기억하고 있는 레지스터는?

  1. 누산기(Accumulator)
  2. 프로그램 카운터(Program Counter)
  3. 상태 레지스터(Status Register)
  4. 인스트럭션 레지스터(Instruction Register)
(정답률: 66%)
  • 프로그램 카운터는 다음에 수행할 명령어가 저장된 메모리의 주소를 기억하고 있기 때문에 정답입니다. 이 레지스터는 CPU가 다음에 실행할 명령어의 위치를 가리키며, 명령어를 순차적으로 실행하는 데 필요한 정보를 제공합니다. 따라서 프로그램 카운터는 컴퓨터의 프로그램 실행 흐름을 제어하는 데 중요한 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. C 언어에서 여러 개의 멤버변수로 구성된 사용자 정의 자료형은?

  1. 포인터(pointer)
  2. 구조체(structure)
  3. 클래스(class)
  4. 배열(array)
(정답률: 34%)
  • 구조체는 여러 개의 멤버변수로 구성된 사용자 정의 자료형으로, 서로 다른 자료형의 변수들을 묶어서 하나의 자료형으로 정의할 수 있습니다. 이를 통해 관련 있는 데이터들을 묶어서 처리할 수 있으며, 포인터를 이용하여 동적으로 메모리를 할당할 수도 있습니다. 클래스와 비슷한 개념이지만, 클래스는 멤버변수와 함께 멤버함수도 포함되어 있습니다. 배열은 같은 자료형의 변수들을 연속적으로 저장하는 자료형입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 함수 연산 명령에 속하지 않는 것은?

  1. JMP
  2. ADO
  3. CLA
  4. ROL
(정답률: 72%)
  • "JMP"는 함수 연산 명령이 아니라 제어 명령입니다. "JMP"는 프로그램의 실행 흐름을 다른 주소로 이동시키는 역할을 합니다. 반면에 "ADO", "CLA", "ROL"은 함수 연산 명령입니다. "ADO"는 덧셈 연산을 수행하고, "CLA"는 누산기를 초기화하고, "ROL"은 누산기의 값을 왼쪽으로 회전시키는 연산을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자계측

61. 다음 중 Q-미터로 측정할 수 없는 것은?

  1. 절연 저항
  2. 용량
  3. 주파수 저항
  4. 코일의 Q
(정답률: 41%)
  • 절연 저항은 전기적으로 절연된 두 점 사이의 저항을 나타내는 값으로, Q-미터로 측정할 수 없습니다. Q-미터는 주로 코일의 Q, 용량, 주파수 저항 등을 측정하는데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 다음 중 고주파 주파수 측정에 사용되지 않는 것은?

  1. 흡수형 주파수계
  2. 진동평형 주파수계
  3. 레헤르선(Lecher wire) 주파수계
  4. 버터플라이(butterfly)형 주파수계
(정답률: 70%)
  • 고주파 주파수 측정에 사용되지 않는 것은 "진동평형 주파수계"이다. 이는 저주파수에서 사용되는 측정기기로, 고주파에서는 사용할 수 없다. 흡수형 주파수계는 전기적인 에너지를 흡수하는 물질을 이용하여 주파수를 측정하는 기기이며, 레헤르선 주파수계는 레헤르선이라는 금속선을 이용하여 주파수를 측정하는 기기이다. 버터플라이형 주파수계는 두 개의 고주파 신호를 비교하여 주파수를 측정하는 기기이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

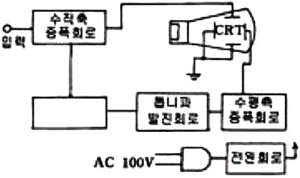

63. 트리거 스위프식 오실로스코프의 회로구성에서 □ 안에 알맞은 것은?

  1. 적분 회로
  2. 트리거 회로
  3. 차동증폭 회로
  4. 입력절환 회로
(정답률: 74%)
  • 트리거 스위프식 오실로스코프는 입력 신호를 일정한 주기로 반복해서 표시하는데, 이를 위해 입력 신호를 트리거 회로에 연결하여 특정 조건이 충족될 때마다 출력 신호를 생성하고 이를 이용하여 스위프트 발생 회로를 제어합니다. 따라서 정답은 "트리거 회로"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 10[GHz]의 주파수를 측정하려면 어떤 주파수계를 사용해야 하는가?

  1. 그리드 딥 메터
  2. 진동편형 주파수계
  3. 공동 파장계
  4. 수정공진자형 주파수계
(정답률: 67%)
  • 10[GHz]는 매우 높은 주파수이므로, 일반적인 주파수계로는 측정이 어렵습니다. 그러나 공동 파장계는 매우 높은 주파수를 측정할 수 있는 장비로, 공진 주파수를 이용하여 정확한 주파수를 측정할 수 있습니다. 따라서 10[GHz]의 주파수를 측정하려면 공동 파장계를 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음 그림과 같은 Bridge의 평형 조건은?

  1. C1R2 = C2R1
  2. C1C2 = R2R1
  3. C1R1 = C2R2
  4. C1C2R1R2 = 1
(정답률: 61%)
  • Bridge의 평형 조건은 다음과 같다.

    $$frac{C_1}{C_2} = frac{R_1}{R_2}$$

    이 식을 변형하면 다음과 같다.

    $$C_1R_2 = C_2R_1$$

    따라서 정답은 "C1R1 = C2R2"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 표준 신호발생기는 출력단을 개방하였을 때 몇 [V]의 전압을 0[dB]로 한 전압 데시벨 눈금으로 표시하는가?

  1. 1[μV]
  2. 1[V]
  3. 0.775[V]
  4. 7.75[V]
(정답률: 67%)
  • 표준 신호발생기는 출력단을 개방하였을 때 0[dB]로 표시되는 전압은 1[V]가 아니라 1[μV]이다. 이는 전압 데시벨(dB)의 정의에 따라서 결정된다. 전압 데시벨은 다음과 같이 정의된다.

    전압 데시벨(dB) = 20 × log10(전압비)

    여기서 전압비는 비교하고자 하는 두 전압의 비율을 나타낸다. 출력단을 개방하였을 때, 표준 신호발생기의 출력 전압은 0[V]이므로, 비교하고자 하는 전압은 0[V]과 1[V]이 된다. 따라서 전압비는 1/0 = 무한대가 된다. 이를 위의 식에 대입하면 전압 데시벨은 -∞가 된다. 따라서 출력단을 개방하였을 때, 전압 데시벨이 0[dB]가 되기 위해서는 출력 전압이 1[μV]이어야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

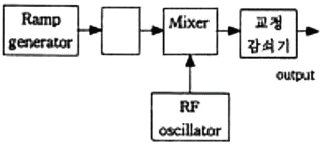

67. 스위프주파수 발생기는 기본 블록도에서 □ 안의 발진기는?

  1. 펄스 발진기
  2. 고주파 발진기
  3. 저주파 발진기
  4. VCO(voltage controlled oscillator)
(정답률: 56%)
  • 스위프주파수 발생기는 입력 전압에 따라 발진 주파수가 변하는데, 이를 가능하게 하는 것이 VCO(voltage controlled oscillator)입니다. VCO는 입력 전압에 따라 발진 주파수가 변하는 발진기로, 스위프주파수 발생기에서는 입력 전압에 따라 VCO의 발진 주파수가 변화하여 스위프주파수를 생성합니다. 따라서 VCO가 스위프주파수 발생기의 핵심 블록 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 지시 각을 θ라 하면 스프링 제어장치의 토크는?

  1. θ 에 비례한다.
  2. θ2 에 비례한다.
  3. 에 비례한다.
  4. 1/θ 에 비례한다.
(정답률: 68%)
  • 스프링 제어장치의 토크는 지시 각에 비례한다는 것은 간단한 물리법칙 중 하나인 훅의 법칙에 따른 것이다. 훅의 법칙은 스프링이 늘어난 길이에 비례하여 힘을 발생시키는 것을 설명한다. 따라서 스프링 제어장치의 토크도 지시 각에 비례하여 발생한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. R = 30[Ω], L = 0.4[H]인 R-L 직렬회로에 인 전압을 인가할 때, 측정된 전류는 몇 [A] 인가?

  1. 1.4
  2. 2
  3. 2.8
  4. 3
(정답률: 27%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 측정값을 M, 참값을 T라고 할 때 백분율 오차는?

(정답률: 74%)
  • 백분율 오차는 (M-T)/T * 100 으로 계산된다. 따라서 참값과 측정값의 차이가 작을수록 백분율 오차는 작아진다. ""가 정답인 이유는 참값과 측정값이 같기 때문에 차이가 없어 백분율 오차가 0이 되기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 열전대형 전류계에서 발생되는 오차가 아닌 것은?

  1. 공진 오차
  2. 배분 오차
  3. 차폐 오차
  4. 표피 오차
(정답률: 53%)
  • 열전대형 전류계에서 발생되는 오차 중에서 차폐 오차는 측정하려는 전류가 전류계의 측정부위를 둘러싸고 있는 외부의 전류나 자기장에 의해 발생하는 오차를 말합니다. 이는 전류계의 측정부위를 외부로부터 차단하는 차폐캡 등을 사용하여 최소화할 수 있습니다. 따라서 다른 보기들과 달리 측정기기 자체의 오차가 아니라 외부 환경에 의한 오차이기 때문에 정답이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 다음 중 파형을 보면서 주파수 펄스 전압을 측정하는 데 가장 적당한 계기는?

  1. 전압계
  2. 전위차계
  3. 전류계
  4. 오실로스코프
(정답률: 87%)
  • 오실로스코프는 파형의 시간적인 변화를 그래프로 나타내주는 계기로, 주파수와 펄스 전압을 측정하는 데 가장 적합합니다. 다른 계기들은 전압, 전위차, 전류 등을 측정하는 데에는 적합하지만, 파형의 시간적인 변화를 측정하는 데에는 적합하지 않습니다. 따라서 오실로스코프가 가장 적합한 계기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 고저항이나 절연저항 측정에 많이 사용되는 메거는 어떤 눈금에 가깝도록 되어 있나?

  1. 평등 눈금
  2. 불평등 눈금
  3. 대각선 눈금
  4. 대수 눈금
(정답률: 80%)
  • 메거는 고저항이나 절연저항 측정에 사용되는데, 이러한 측정에서는 대수 눈금이 가까운 것이 좋다. 이는 대수 눈금이 작은 변화에도 민감하게 반응하기 때문이다. 따라서 대수 눈금이 많이 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 10:1의 신호입력 프로브(PROBE)를 갖고, 수직 편향율 이 2.5[V/cm]인 오실로스코프에서 수직편향 거리가 5[cm]일 때 입력 전압의 크기는?

  1. 20[V]
  2. 50[V]
  3. 1.25[V]
  4. 125[V]
(정답률: 48%)
  • 수직 편향율은 2.5[V/cm]이므로, 수직편향 거리가 5[cm]일 때 입력 전압의 크기는 5[cm] x 2.5[V/cm] x 10:1 = 125[V]가 된다. 10:1의 신호입력 프로브를 사용하면 입력 전압이 10분의 1로 감소하므로, 이를 고려하여 계산해야 한다. 따라서 정답은 "125[V]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 오실로스코프로 고주파 전압을 측정하였더니 진폭이 5[cm]의 P-P로 나타났다. 오실로스코프의 편향감도는 0.1[cm/V]일 때 rms 치는?

  1. 약 5[V]
  2. 약 12[V]
  3. 약 18[V]
  4. 약 23[V]
(정답률: 44%)
  • P-P 진폭은 rms 진폭의 2배이므로, P-P 진폭을 2로 나누어 rms 진폭을 구할 수 있다. 따라서, P-P 진폭이 5[cm]이면 rms 진폭은 2.5[cm]이다.

    오실로스코프의 편향감도가 0.1[cm/V]이므로, 2.5[cm]의 rms 진폭을 전압으로 환산하면 25[V]이 된다. 하지만, 이는 peak 값을 의미하므로, 2√2를 곱해줘야 rms 값을 구할 수 있다. 따라서, 25[V] × 2√2 ≈ 35.4[V]이다.

    하지만, 보기에서는 약 18[V]이 정답으로 주어졌다. 이는 계산 결과와 다르다. 이는 보기에서 제시된 값이 rms 진폭이 아니라 peak-to-peak 진폭으로 주어졌기 때문이다. 따라서, 보기에서 제시된 값은 정답이 될 수 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 계수형 카운터(counter)로서 초 저주파 측정시 가장 정밀하게 측정할 수 있는 방법은?

  1. 직접 주파수 측정법
  2. 시간에 따른 주기 측정법
  3. 전압에 의한 주파수 측정법
  4. 회전수에 따른 주파수 측정법
(정답률: 70%)
  • 시간에 따른 주기 측정법은 초당 발생하는 주기의 수를 측정하여 주파수를 계산하는 방법이다. 이 방법은 계수형 카운터의 기본 원리이며, 매우 정확하고 안정적인 측정이 가능하다. 반면에 직접 주파수 측정법은 측정기기의 불안정성 등으로 인해 오차가 발생할 수 있고, 전압이나 회전수에 의한 주파수 측정법은 측정 대상의 특성에 따라 측정이 어려울 수 있다. 따라서 계수형 카운터에서는 시간에 따른 주기 측정법을 사용하여 가장 정밀하고 신뢰성 높은 주파수 측정을 수행한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 내부 저항이 무한대인 전압계로 단자 A-B 간의 전압을 측정하면 얼마인가?

  1. 3[V]
  2. 6[V]
  3. 10[V]
  4. 15[V]
(정답률: 82%)
  • 내부 저항이 무한대인 전압계는 단자 A-B 간의 전압을 측정할 때, 외부 회로에 영향을 주지 않고 전압을 측정할 수 있습니다. 따라서, A-B 간의 전압은 15V가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 200[V]용 직류 전압계가 있다. 내부저항이 18[kΩ]이다. 이 전압계를 직류 600[V]용으로 사용하려면 몇 [kΩ]의 직렬저항이 필요한가?

  1. 72[kΩ]
  2. 36[kΩ]
  3. 12[kΩ]
  4. 2[kΩ]
(정답률: 72%)
  • 전압계의 내부저항과 직렬저항을 합한 값이 전압계가 사용될 전압에 대한 내부저항이 된다. 따라서, 전압계를 600[V]용으로 사용하려면 전압계의 내부저항 18[kΩ]과 직렬저항 x[kΩ]의 합이 600[V]용 전압계의 내부저항인 200[kΩ]가 되어야 한다.

    18[kΩ] + x[kΩ] = 200[kΩ]
    x[kΩ] = 200[kΩ] - 18[kΩ]
    x[kΩ] = 182[kΩ]

    따라서, 직렬저항은 182[kΩ]가 되어야 하지만, 보기에서 가장 가까운 값은 36[kΩ]이므로 정답은 36[kΩ]이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 다음 중 어떤 전원의 무부하시 전압이 220[V], 정격부하시 전압이 200[V]일 때 전압변동률[%]은?

  1. 10[%]
  2. 20[%]
  3. 30[%]
  4. 50[%]
(정답률: 79%)
  • 전압변동률은 (정격부하시 전압 - 무부하시 전압) / 무부하시 전압 x 100 으로 계산됩니다. 따라서 (200-220) / 220 x 100 = -10 이므로 전압변동률은 10%가 됩니다. 주어진 보기에서 정답은 "10%"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 오실로스코프(oscilloscope)의 스크린(screen) 상에 그림과 같은 도형이 나타났을 때 Y1/Y2 = 0.5라고 하면 위상차 θ는 몇 도인가?

  1. 90°
  2. 60°
  3. 45°
  4. 30°
(정답률: 78%)
  • Y1과 Y2는 서로 180도 위상차이를 가지므로, Y1/Y2 = 0.5일 때 위상차 θ는 180도를 반으로 나눈 90도에서 Y1이 Y2보다 2배 더 앞서 있으므로 90-60=30도가 된다. 따라서 정답은 "30°"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
