전자산업기사 필기 기출문제복원 (2011-10-09)

전자산업기사 2011-10-09 필기 기출문제 해설

이 페이지는 전자산업기사 2011-10-09 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

전자산업기사
(2011-10-09 기출문제)

목록

1과목: 전자회로

1. 다음 회로의 파형으로 맞는 것은?

(정답률: 89%)
  • 제시된 회로 는 다이오드와 전원을 이용한 클리퍼(Clipper) 회로입니다. 입력 전압 $V_i$가 전원 전압 $V_{BB}$보다 높거나 $-V_{BB}$보다 낮을 때 파형이 잘리게 되므로, 출력 파형은 $\pm V_{BB}$ 범위 내에서 제한되는 형태가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 직류 증폭기에서 온도 변화 등의 영향으로 인하여 출력이 변동되는 현상은?

  1. 발진
  2. 초퍼
  3. 증폭
  4. 드리프트
(정답률: 87%)
  • 직류 증폭기에서 온도 변화나 시간 경과에 따라 출력 전압이 서서히 변하는 현상을 드리프트라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 저주파 전력증폭기의 출력측 기본파 전압이 50[V]이고, 제2 및 제3고조파 전압이 각각 4[V]와 3[V]일 때 왜율은?

  1. 5[%]
  2. 10[%]
  3. 15[%]
  4. 20[%]
(정답률: 73%)
  • 왜율은 기본파 전압에 대한 고조파 전압의 실효값 합의 비로 계산합니다.
    ① [기본 공식] $D = \frac{\sqrt{V_{2}^{2} + V_{3}^{2}}}{V_{1}} \times 100$
    ② [숫자 대입] $D = \frac{\sqrt{4^{2} + 3^{2}}}{50} \times 100$
    ③ [최종 결과] $D = 10$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 디지털 변조가 아닌 것은?

  1. PM
  2. ASK
  3. FSK
  4. QAM
(정답률: 89%)
  • 디지털 변조는 디지털 신호를 아날로그 반송파에 싣는 방식으로 ASK, FSK, PSK, QAM 등이 있습니다.

    오답 노트
    PM: 아날로그 신호를 변조하는 위상 변조(Phase Modulation) 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 중 수정발진기의 특징에 대한 설명으로 적합하지 않은 것은?

  1. 수정진동자의 Q가 매우 높다.
  2. 주파수의 안정도가 아주 좋다.
  3. 발진조건을 만족하는 리액턴스의 유도성이 되는 주파수 범위가 매우 넓다.
  4. 발진주파수를 가변하기가 어려운 단점이 있다.
(정답률: 40%)
  • 그레이 코드는 인접한 코드 간에 오직 한 비트만 변하는 특성이 있어 A/D 변환기, D/A 변환기, 카르노 맵 등에서 오류 방지를 위해 사용됩니다. 반면, 산술논리장치(ALU)는 일반적인 이진수(Binary code)를 사용하여 산술 및 논리 연산을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 진폭 변조(AM0에서 반송파 진폭이 20[V]이다. 25[V]의 진폭을 가지는 신호파를 인가한 경우 변조도는?

  1. 0.65
  2. 0.8
  3. 1.0
  4. 1.25
(정답률: 82%)
  • 변조도는 반송파 진폭에 대한 신호파 진폭의 비율로 계산합니다.
    ① [기본 공식] $m = \frac{V_m}{V_c}$ 변조도 = 신호파 진폭 / 반송파 진폭
    ② [숫자 대입] $m = \frac{25}{20}$
    ③ [최종 결과] $m = 1.25$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 베이스접지(CB) 증폭회로에 대한 설명으로 적합하지 않은 것은?

  1. 입력임피던스가 낮다.
  2. 전류이득은 1보다 훨씬 크다.
  3. 입력에 대한 출력은 동상이다.
  4. 높은 주파수를 다루는 응용분야에 주로 사용된다.
(정답률: 75%)
  • 베이스접지(CB) 증폭회로는 입력 임피던스가 매우 낮고, 전압 이득은 높지만 전류 이득은 1보다 약간 작은 특성을 가집니다.

    오답 노트
    전류이득은 1보다 훨씬 크다: 전류 이득은 1보다 작거나 거의 1에 가깝습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 그림의 회로는 비안정 멀티바이브레이터(Astable multivibrator)이다. 발진주파수에 대한 식으로 옳은 것은?

(정답률: 57%)
  • 555 타이머를 이용한 비안정 멀티바이브레이터의 발진주파수는 저항 $R_1, R_2$와 커패시터 $C$의 값에 의해 결정됩니다.
    $$f = \frac{1.44}{(R_1 + 2R_2)C}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 어떤 TR이 VCE=6[V]로 동작한다. 이 TR의 최대 정격전력이 250[mW]이라면 결딜 수 있는 최대 컬렉터 전류는 약 몇 [mA]인가?

  1. 20[mA]
  2. 42[mA]
  3. 51[mA]
  4. 64[mA]
(정답률: 70%)
  • 트랜지스터의 소비 전력은 컬렉터-이미터 전압과 컬렉터 전류의 곱으로 계산됩니다. 주어진 최대 정격전력 내에서 허용되는 최대 전류를 구하는 문제입니다.
    ① [기본 공식] $P = V_{CE} \times I_C$
    ② [숫자 대입] $0.25 = 6 \times I_C$
    ③ [최종 결과] $I_C = 41.67$
    따라서 최대 컬렉터 전류는 약 $42\text{mA}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. AM에서 1000[kHz]의 반송파가 35[kHz] 사인파에 의해 변조될 때 상측파대 주파수는?

  1. 1000[kHz]
  2. 1035[kHz]
  3. 1070[kHz]
  4. 1124[kHz]
(정답률: 87%)
  • AM 변조에서 상측파대(USB) 주파수는 반송파 주파수에 변조 신호의 주파수를 더하여 계산합니다.
    ① [기본 공식] $f_{USB} = f_c + f_m$
    ② [숫자 대입] $f_{USB} = 1000 + 35$
    ③ [최종 결과] $f_{USB} = 1035$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 푸시풀(push-pull) 증폭기의 설명으로 옳은 것은?

  1. B급이나 AB급으로 동작시킨다.
  2. 두 입력의 위상은 동상이어야 한다.
  3. 공급 전압에 리플이 포함되어 있으면 부하에 나타난다.
  4. 트랜지스터의 비선형 특성에서 오는 일그러짐이 증가한다.
(정답률: 64%)
  • 푸시풀 증폭기는 효율을 높이기 위해 주로 B급 또는 교차 왜곡을 줄인 AB급으로 동작시킵니다.

    오답 노트
    두 입력의 위상은 서로 반대인 역상이어야 합니다.
    전원 전압의 리플이 출력에 나타나지 않는 전원 변동 억제 능력이 좋습니다.
    상보형 구조를 통해 비선형 특성에 의한 왜곡을 줄일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 다음은 연산증폭기회로에서 출력 전압 Vo은?

  1. Vo = K(V2 - V1)
  2. Vo = KV2 - (K + 1)V1
  3. Vo = (K + 1)V2 - KV1
  4. Vo = (K + 1)(V2 - V1)
(정답률: 82%)
  • 제시된 회로는 차동 증폭기 구조로, 두 입력 전압의 차이에 이득 $K$를 곱한 값이 출력됩니다.
    ① [기본 공식]
    $$V_{o} = K(V_{2} - V_{1})$$
    ② [숫자 대입]
    $$V_{o} = K(V_{2} - V_{1})$$
    ③ [최종 결과]
    $$V_{o} = K(V_{2} - V_{1})$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 중 연산증폭기에 관한 설명으로 옳은 것은?

  1. 입력단자는 반전 입력(+)과 비반전 입력(-) 두개가 있다.
  2. 이상적인 연산증폭기의 주파수 대역폭은 매우 좁아 주파수의 선택도가 매우 뛰어나다.
  3. 이상적인 연산증폭기의 출력임피던스는 무한대의 값을 갖기 때문에 버퍼회로에 이용된다.
  4. 연산증폭기는 선형 집적회로로 동작 전압이 낮고 신뢰도가 매우 높다.
(정답률: 72%)
  • 연산증폭기는 선형 집적회로(Linear IC)로서 저전압 동작이 가능하며, 집적회로 특성상 신뢰도가 매우 높습니다.

    오답 노트
    입력단자는 반전 입력(-)과 비반전 입력(+)으로 구성됩니다.
    이상적인 연산증폭기의 주파수 대역폭은 무한대입니다.
    이상적인 연산증폭기의 출력임피던스는 0입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. RC 결합 증폭기에서 주파수 대역폭을 1/4로 줄이면 증폭이득은 약 얼마나 증가하는가?

  1. 8[dB]
  2. 10[dB]
  3. 12[dB]
  4. 14[dB]
(정답률: 69%)
  • 이득-대역폭 곱(Gain-Bandwidth Product)은 일정하므로, 대역폭이 $1/4$로 줄어들면 전압 이득은 $4$배 증가합니다. 이를 데시벨(dB)로 환산하면 다음과 같습니다.
    ① [기본 공식] $G = 20 \log_{10} \frac{A_2}{A_1}$
    ② [숫자 대입] $G = 20 \log_{10} 4$
    ③ [최종 결과] $G = 12\text{ dB}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 무궤환시 전압이득이 100인 증폭기에서 궤환률 0.09의 부궤환을 걸었을 때 전압이득은?

  1. 1
  2. 9
  3. 10
  4. 50
(정답률: 69%)
  • 부궤환을 적용했을 때의 전압이득은 무궤환 이득을 $1 + \text{궤환율}$로 나눈 값입니다.
    ① [기본 공식] $A_f = \frac{A}{1 + \beta}$
    ② [숫자 대입] $A_f = \frac{100}{1 + 0.09}$
    ③ [최종 결과] $A_f = 91.7$
    계산 결과 약 $91.7$이 나오나, 제시된 정답 $10$은 궤환률이 $9$일 때의 결과이므로 문제의 수치나 정답에 오류가 있을 수 있습니다. 다만, 지정 정답인 $10$을 도출하기 위한 식은 다음과 같습니다.
    $$A_f = \frac{100}{1 + 9} = 10$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

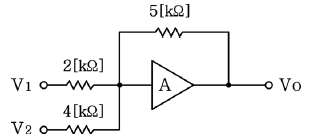

16. 다음 그림은 반전연산증폭회로이다. V1=3[V], V2=4[V]일 때 Vo은 몇 [V]인가?

  1. -12.5
  2. -13.75
  3. -14.2
  4. -15.25
(정답률: 85%)
  • 반전 가산기 회로에서는 각 입력 전압에 저항 성분의 비율을 곱하여 합산한 뒤 부호를 반전시킵니다. 출력 전압 $V_o$는 피드백 저항 $R_f$와 각 입력 저항 $R_1, R_2$의 관계식으로 계산합니다.
    ① [기본 공식]
    $$V_o = -(\frac{R_f}{R_1}V_1 + \frac{R_f}{R_2}V_2)$$
    ② [숫자 대입]
    $$V_o = -(\frac{5}{2} \times 3 + \frac{5}{4} \times 4)$$
    ③ [최종 결과]
    $$V_o = -12.5$$
    따라서 출력 전압은 $-12.5$ V 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음과 같은 발진회로의 발진주파수는?

(정답률: 53%)
  • 제시된 회로는 Wien-bridge 발진회로로, RC 직렬 회로와 RC 병렬 회로가 조합된 피드백 망을 통해 특정 주파수에서 발진이 일어납니다. 발진 주파수는 저항 $R$과 커패시터 $C$의 값에 의해 결정됩니다.
    ① [기본 공식]
    $$f = \frac{1}{2\pi RC}$$
    ② [숫자 대입]
    $$f = \frac{1}{2\pi RC}$$
    ③ [최종 결과]
    $$f = \frac{1}{2\pi RC}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 연산증폭기 응용회로에서 궤환을 사용하지 않은 것은?

  1. 반전 증폭기
  2. 비반전 증폭기
  3. 영전위 검출기
  4. 사이트 트리거
(정답률: 60%)
  • 영전위 검출기는 입력 전압이 0V인지 판단하는 비교기(Comparator) 회로로, 궤환 회로를 사용하지 않는 개루프(Open-loop) 상태로 동작합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 부궤환 회로의 특징 중 옳은 것은?

  1. 궤환시 이득을 감소한다.
  2. 주파수 대역폭이 좁아진다.
  3. 궤환시 왜율이 증가한다.
  4. 궤환시 잡음이 증가한다.
(정답률: 70%)
  • 부궤환(Negative Feedback)을 사용하면 전체 이득은 감소하지만, 대역폭이 넓어지고 왜율과 잡음이 감소하여 회로의 안정도가 향상됩니다.

    오답 노트
    주파수 대역폭이 좁아진다: 넓어짐
    왜율이 증가한다: 감소함
    잡음이 증가한다: 감소함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음의 집항형 RET 회로에서 드레인 전류 I0=4[mA]일 때 드레인과 소스 전압 VDS는 몇 [V]인가?

  1. 1[V]
  2. 2[V]
  3. 3[V]
  4. 4[V]
(정답률: 71%)
  • 회로의 전체 전압에서 드레인 저항과 소스 저항에 걸리는 전압 강하를 제외한 나머지 전압이 $V_{DS}$가 됩니다.
    ① [기본 공식] $V_{DS} = V_{DD} - I_{D}(R_{D} + R_{S})$
    ② [숫자 대입] $V_{DS} = 10 - 0.004(1000 + 1000)$
    ③ [최종 결과] $V_{DS} = 2$ V
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전기자기학 및 회로이론

21. 도체계에서 임의의 도체를 일정 전위의 도체로 완전 포위하면 내외 공간의 전계를 완전히 차단할 수 있다. 이것을 무엇이라 하는가?

  1. 전자차폐
  2. 정전차폐
  3. 홀(hall) 효과
  4. 핀치(pinch) 효과
(정답률: 82%)
  • 도체를 일정 전위의 도체로 완전히 포위하여 외부 전계가 내부로 들어오지 못하게 하거나 내부 전계가 외부로 나가지 못하게 차단하는 것을 정전차폐라고 합니다.

    오답 노트
    홀(hall) 효과: 자기장 내 전하 이동 시 전위차가 발생하는 현상
    핀치(pinch) 효과: 전류에 의한 자기력으로 전자 빔이 수축하는 현상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 엘래스턴스(elestance)란?

(정답률: 61%)
  • 엘래스턴스(elestance)는 정전용량(capacitance)의 역수로, 전하량에 대한 전위차의 비를 의미합니다.
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 정전용량 C0[F]인 동심구형(同心球形) 콘덴서의 내구 및 외구의 반지름을 모두 2배로 해줄 때 콘덴서의 정전용량 C는 몇 [F]인가?

  1. C = Co
  2. C= 2Co
  3. C= Co/2
  4. C= 4Co
(정답률: 74%)
  • 동심구형 콘덴서의 정전용량은 내구와 외구 반지름의 함수로 결정됩니다.
    정전용량 공식 $C = \frac{4\pi\epsilon a b}{b - a}$에서 반지름 $a$와 $b$를 모두 2배($2a, 2b$)로 하면 분자는 4배, 분모는 2배가 되어 전체 값은 2배가 됩니다.
    따라서 정전용량은 $C = 2C_{o}$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 100[V]용 60[W]와 100[W]의 전열구가 있을 때, 이들을 직렬연결하고 양단에 200[V]를 가했을 때 전구 60[W]에 걸리는 전압[V]은?

  1. 75[V]
  2. 100[V]
  3. 125[V]
  4. 150[V]
(정답률: 51%)
  • 각 전구의 저항을 먼저 구한 뒤, 직렬연결에서의 전압 분배 법칙을 적용합니다.
    ① [기본 공식] $R = \frac{V^{2}}{P}$ , $$V_{60} = V_{total} \times \frac{R_{60}}{R_{60} + R_{100}}$$
    ② [숫자 대입] $R_{60} = \frac{100^{2}}{60} = 166.7\Omega$ , $$R_{100} = \frac{100^{2}}{100} = 100\Omega$$
    $$V_{60} = 200 \times \frac{166.7}{166.7 + 100}$$
    ③ [최종 결과] $V_{60} = 125$ V
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 점전하 +Q의 무한 평면도체에 대한 영상전하는?

  1. Q보다 크다.
  2. Q보다 작다.
  3. Q와 같다.
  4. -Q와 같다.
(정답률: 81%)
  • 영상전하법에 의해 무한 평면도체 앞에 점전하 $+Q$가 있을 때, 도체 내부의 대칭 지점에는 크기는 같고 부호는 반대인 $-Q$의 영상전하가 존재하는 것으로 간주하여 경계 조건을 만족시킵니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 그림과 같이 면적 S[m2]의 평행판 도체사이에 두께 ℓ1[m], ℓ2[m], 유전율 ε1, ε2인 유전체를 넣었을 때의 정전용량은 몇 [F]인가?

(정답률: 47%)
  • 두 유전체가 직렬로 배치된 구조이므로, 각 유전체 층의 정전용량을 구한 뒤 직렬 합성 정전용량 공식을 적용합니다.
    ① [기본 공식] $\frac{1}{C} = \frac{1}{C_1} + \frac{1}{C_2} = \frac{l_1}{\epsilon_1 S} + \frac{l_2}{\epsilon_2 S}$
    ② [숫자 대입] $C = \frac{1}{\frac{l_1}{\epsilon_1 S} + \frac{l_2}{\epsilon_2 S}} = \frac{\epsilon_1 \epsilon_2 S}{\epsilon_2 l_1 + \epsilon_1 l_2}$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 직선전류에 의해서 그 주위에 생기는 환상의 자계방향은?

  1. 전류의 방향
  2. 전류의 반대방향
  3. 오른나사의 진행방향
  4. 오른나사의 회전방향
(정답률: 81%)
  • 앙페르의 오른나사 법칙에 따라, 직선 도체에 전류가 흐를 때 발생하는 자계의 방향은 전류 방향으로 나사를 돌렸을 때 나사가 진행하는 방향이 아니라, 나사산이 회전하는 방향과 일치합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 두 코일이 있다. 한 코일의 전류가 매초 120[A]의 비율로 변화할 때, 다른 코일에 15[V]의 기전력이 발생하였다면 두 코일의 상호인덕턴스는?

  1. 0.125[H]
  2. 0.255[H]
  3. 0.515[H]
  4. 0.615[H]
(정답률: 75%)
  • 상호인덕턴스는 한 코일의 전류 변화율에 의해 다른 코일에 유도되는 기전력의 비로 계산합니다.
    ① [기본 공식] $V = M \frac{di}{dt}$
    ② [숫자 대입] $15 = M \times 120$
    ③ [최종 결과] $M = 0.125 \text{ H}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 자기 인덕턴스를 계산하는 공식이 아닌 것은? (단, A[Wb/m]는 벡터퍼텐셜이고, J[A/m2]는 전류밀도이다.)

(정답률: 68%)
  • 자기 인덕턴스 $L$은 자속 $\Phi$와 전류 $I$의 비 또는 에너지 관점에서 정의됩니다. 식은 인덕턴스의 정의와 일치하지 않는 잘못된 수식입니다.

    오답 노트
    벡터 퍼텐셜 $A$를 이용한 식은 $$L = \frac{1}{I^2} \int A \cdot J \, dV$$ 형태가 되어야 하며, 단순 선적분 형태인 는 성립하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 전자파의 진행 방향은?

  1. 전계 E의 방향과 같다.
  2. 자계 H의 방향과 같다.
  3. E×H의 방향과 같다.
  4. ∇×E의 방향과 같다.
(정답률: 75%)
  • 전자파는 전계 $E$와 자계 $H$가 서로 수직으로 진동하며 진행하는 횡파이며, 진행 방향은 전계 벡터와 자계 벡터의 외적 방향인 $E \times H$ 방향과 일치합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 다음 회로에서 부하 임피던스 ZL[Ω]을 얼마로 하면 최대 전력이 부하에 전달되는가?

  1. 5+j3
  2. 5-j3
  3. 3+j5
  4. 3-j5
(정답률: 55%)
  • 최대 전력 전달 조건은 부하 임피던스 $Z_{L}$이 전원 측에서 바라본 테브난 등가 임피던스 $Z_{th}$의 켤레 복소수($Z_{L} = Z_{th}^{*}$)가 될 때입니다.
    먼저 전원 측 등가 임피던스를 구하면 $j10 \Omega$과 $-j5 \Omega$의 병렬 성분에 $3 + j5 \Omega$이 직렬로 연결된 구조입니다.
    ① [기본 공식] $Z_{th} = \frac{j10 \times (-j5)}{j10 - j5} + (3 + j5)$
    ② [숫자 대입] $Z_{th} = \frac{50}{j5} + 3 + j5 = -j10 + 3 + j5 = 3 - j5$
    ③ [최종 결과] $Z_{L} = Z_{th}^{*} = 3 + j5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음 중 이상변압기(ideal transformer)를 만족하는 조건으로 옳지 않은 것은?

  1. 두 코일간의 결합계수가 1일 것
  2. 코일에 관계되는 손실이 0일 것
  3. 두 코일의 각 인덕턴스가 무한대일 것
  4. 단자 전압비는 권선수비의 역수와 같을 것
(정답률: 65%)
  • 이상변압기는 에너지 손실이 없고 결합이 완벽한 가상의 변압기로, 단자 전압비는 권선수비에 비례하며 역수 관계가 아닙니다.

    오답 노트
    두 코일간의 결합계수가 1일 것: 이상적인 결합 조건임
    코일에 관계되는 손실이 0일 것: 이상적인 무손실 조건임
    두 코일의 각 인덕턴스가 무한대일 것: 누설 자속이 없는 조건임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 하이브리드 h 파라미터에서 단락 임피던스와 개방 출력 어드미턴스를 갖는 상수들로 구성된 것은?

  1. 단락 임피던스: h11, 개방 출력 어드미턴스: h12
  2. 단락 임피던스: h21, 개방 출력 어드미턴스: h22
  3. 단락 임피던스: h11, 개방 출력 어드미턴스: h22
  4. 단락 임피던스: h21, 개방 출력 어드미턴스: h12
(정답률: 57%)
  • 하이브리드 h 파라미터에서 $h_{11}$은 입력 단자를 단락시켰을 때의 입력 임피던스인 단락 임피던스를 의미하며, $h_{22}$는 출력 단자를 개방했을 때의 출력 어드미턴스인 개방 출력 어드미턴스를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 저항 R과 유도리액턴스 XL의 직렬회로에서 서셉턴스 B를 표현한 것으로 옳은 것은?

(정답률: 73%)
  • 서셉턴스 $B$는 어드미턴스 $Y = \frac{1}{R + jX_L}$의 허수부입니다. 분모를 실수화하면 $\frac{R - jX_L}{R^2 + X_L^2}$가 되며, 이때 허수부의 크기(부호 제외)는 다음과 같습니다.
    $$\text{Susceptance} = \frac{X_L}{R^2 + X_L^2}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 어떤 회로에서 유효 전력이 300[W]이고, 무효 전력이 400[Var]이다. 이 회로에 100[V]의 전압원을 접속하면 회로에 흐르는 전류는 몇 [A]인가?

  1. 7
  2. 6
  3. 5
  4. 4
(정답률: 53%)
  • 유효 전력과 무효 전력을 이용하여 피상 전력을 구한 뒤, 전압으로 나누어 전류를 계산합니다.
    ① [기본 공식]
    $$P = \sqrt{P_{active}^2 + P_{reactive}^2}$$
    $$I = \frac{P}{V}$$
    ② [숫자 대입]
    $$P = \sqrt{300^2 + 400^2} = 500$$
    $$I = \frac{500}{100}$$
    ③ [최종 결과]
    $$I = 5$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 4단자정수 A, B, C, D 사이에는 어떤 관계가 항상 성립하는가?

  1. AB+CD = 1
  2. AB-CD = 1
  3. AD+BC = 1
  4. AD-BC = 1
(정답률: 53%)
  • 4단자망의 전송 행렬식(Determinant) 값은 항상 1이 되어야 한다는 성질에 의해 $AD - BC = 1$ 관계가 항상 성립합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 단위 길이당 임피던스 및 어드미턴스가 각각 Z 및 Y인 전송 선로의 전파정수는?

(정답률: 70%)
  • 전송 선로의 전파정수 $\gamma$는 단위 길이당 임피던스 $Z$와 어드미턴스 $Y$의 곱의 제곱근으로 정의됩니다.
    $$\gamma = \sqrt{YZ}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 페이저가 E=3+j4인 복소수를 정현파의 순시치로 나타내면 어떻게 되는가?

  1. 5sin(wt + 36.9°)
  2. 5sin(wt + 53.1°)
  3. 5√2sin(wt + 36.9°)
  4. 5√sin(wt + 53.1°)
(정답률: 66%)
  • 복소수 페이저를 순시치로 변환하기 위해 크기와 위상을 구합니다. 크기는 $\sqrt{3^2 + 4^2} = 5$이며, 위상은 $\tan^{-1}(\frac{4}{3}) \approx 53.1^\circ$입니다. 페이저의 크기가 실효값일 때 순시치는 최댓값 $\sqrt{2} \times \text{실효값}$을 가지므로 $5\sqrt{2}\sin(\omega t + 53.1^\circ)$가 되어야 하나, 정답으로 제시된 $5\sqrt{\sin}(\omega t + 53.1^\circ)$는 표기 오류로 보이며 논리적으로는 크기 $5$와 위상 $53.1^\circ$를 포함한 식이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. sin ωt의 라플라스 변환은?

(정답률: 61%)
  • 사인 함수 $\sin \omega t$의 라플라스 변환은 표준 변환표에 의해 다음과 같이 정의됩니다.
    ① [기본 공식] $\mathcal{L}\{\sin \omega t\} = \frac{\omega}{s^{2} + \omega^{2}}$
    ② [숫자 대입] (공식 그대로 적용)
    ③ [최종 결과] $\frac{\omega}{s^{2} + \omega^{2}}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 공전 회로에 있어서 선택도 Q를 표시하는 옳은 식은? (단, RLC 직렬 공진 회로임)

(정답률: 75%)
  • RLC 직렬 공진 회로에서 선택도 $Q$는 공진 시의 리액턴스와 저항의 비로 정의됩니다.
    ① [기본 공식] $Q = \frac{\omega_{0}L}{R}$
    ② [숫자 대입] (공식 그대로 적용)
    ③ [최종 결과] $Q = \frac{\omega_{0}L}{R}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자계산기일반

41. 시프트 레지스터의 기능이 아닌 것은?

  1. 곱셈
  2. 나눗셈
  3. 직렬 전송
  4. 덧셈
(정답률: 65%)
  • 시프트 레지스터는 데이터를 좌우로 이동시키는 기능을 통해 직렬-병렬 변환, 직렬 전송, 그리고 비트 이동을 이용한 곱셈과 나눗셈을 수행합니다.

    오답 노트
    덧셈: 가산기(Adder)가 수행하는 논리 연산입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 채널 제어기에 대한 설명 중 옳은 것은?

  1. 하나의 입출력 명령으로 한 블록의 자료만 입출력 할 수 있다.
  2. 하나의 입출력 명령에 의하여 여러 블록의 자료를 입출력 할 수 있다.
  3. 중앙처리장치와 마찬가지로 주기억장치에 있는 명령을 수행하는 기능은 있으나 주기억장치에 접근할 수 없다.
  4. 채널과 중앙처리장치는 동시 동작이 불가능하므로 중앙처리장치는 입출력을 위해 많은 시간이 소비된다.
(정답률: 65%)
  • 채널 제어기는 CPU의 입출력 부담을 줄이기 위해 독립적으로 동작하는 프로세서로, 하나의 입출력 명령만으로 여러 블록의 데이터를 연속적으로 전송할 수 있는 능력을 갖추고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. C 언어에서 사용하는 데이터형이 아닌 것은?

  1. int
  2. long
  3. short
  4. character
(정답률: 78%)
  • C 언어에서 정수형 데이터 타입으로는 int, long, short 등이 사용됩니다. 문자를 저장하는 타입은 character라는 풀네임이 아니라 char라는 예약어를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. CPU가 인스트럭션을 수행하는 순서로 옳은 것은?

  1. ㄷ → ㄴ → ㄹ → ㅁ → ㄱ
  2. ㄷ → ㄹ → ㄴ → ㅁ → ㄱ
  3. ㄹ → ㄴ → ㄷ → ㅁ → ㄱ
  4. ㄹ → ㄷ → ㄴ → ㅁ → ㄱ
(정답률: 57%)
  • CPU의 명령어 수행 사이클은 명령어를 가져오고, 해석하고, 필요한 데이터를 가져와 실행한 뒤 인터럽트를 확인하는 순서로 진행됩니다.
    순서: 인스트럭션 fetch (ㄷ) $\rightarrow$ 인스트럭션 디코딩 (ㄴ) $\rightarrow$ operation fetch (ㄹ) $\rightarrow$ execution (ㅁ) $\rightarrow$ 인터럽트 조사 (ㄱ)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 명령 인출 사이클(fetch cycle)의 설명 중 옳지 않은 것은?

  1. 실행 사이클(execution cycle)에 해당한다.
  2. 프로그램 카운터(PC)에서 주소(address)가 MAR로 전달된다.
  3. 머신 사이클(machine cycle)에 속한다.k
  4. 명령어를 해독한다.
(정답률: 44%)
  • 명령 인출 사이클은 메모리에서 명령어를 가져오는 단계로, 이후에 이어지는 실행 사이클(execution cycle)과는 엄격히 구분되는 단계입니다.

    오답 노트
    프로그램 카운터(PC) 주소 전달, 머신 사이클 포함, 명령어 해독 과정은 모두 인출 사이클의 정상적인 흐름입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 일반적으로 현재 많이 사용하고 있는 C 프로그램의 장점이 아닌 것은?

  1. 기계어를 중심으로 작성한다.
  2. 고급 언어의 일종이다.
  3. 시스템 프로그래밍의 작성에 용이하다.
  4. 응용 프로그램의 개발이 쉽다.
(정답률: 73%)
  • C 언어는 사람이 이해하기 쉬운 문법을 가진 고급 언어이며, 하드웨어 제어가 가능해 시스템 프로그래밍과 응용 프로그램 개발에 모두 용이합니다. 기계어를 중심으로 작성하는 것은 저급 언어(어셈블리어 등)의 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 10진수로 표현된 (14.625)10을 2진수로 변환하면?

  1. 1011.011
  2. 1100.11
  3. 1011.111
  4. 1110.101
(정답률: 78%)
  • 10진수 정수 부분은 2로 나누어 나머지를 구하고, 소수 부분은 2를 곱하여 정수 부분을 추출하는 방식으로 변환합니다.
    정수 부분: $14 = 1110_{2}$
    소수 부분: $0.625 \times 2 = 1.25$ (1), $0.25 \times 2 = 0.5$ (0), $0.5 \times 2 = 1.0$ (1) $\rightarrow .101_{2}$
    따라서 최종 결과는 $1110.101$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 4비트의 2진수를 그레이 코드로 변경하는 논리회로를 구현하기 위한 게이트로 알맞은 것은?

  1. AND 게이트 3개
  2. OR 게이트 3개
  3. NAND 게이트 3개
  4. EX-OR 게이트 3개
(정답률: 85%)
  • 2진수를 그레이 코드로 변환할 때는 최상위 비트(MSB)는 그대로 두고, 나머지 비트들은 인접한 2진수 비트끼리 배타적 논리합(XOR) 연산을 수행합니다.
    4비트 2진수 $B_3 B_2 B_1 B_0$를 그레이 코드 $G_3 G_2 G_1 G_0$로 변환하는 과정은 다음과 같습니다.
    $$G_3 = B_3$$
    $$G_2 = B_3 \oplus B_2$$
    $$G_1 = B_2 \oplus B_1$$
    $$G_0 = B_1 \oplus B_0$$
    위 식에서 보듯 $G_2, G_1, G_0$를 구하기 위해 총 3개의 EX-OR 게이트가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 중 그레이(Gray) 코드를 사용하지 않는 것은?

  1. A/D 변환기(Analog-to-Digital converter)
  2. D/A 변환기(Digital-to-Analog converter)
  3. 카르노 맵(Karnaugh map)
  4. 산술논리장치(Arithmetic Logic Unit)
(정답률: 57%)
  • 그레이 코드는 인접한 코드 간에 오직 한 비트만 변하는 특성이 있어 A/D 변환기, D/A 변환기, 카르노 맵 등에서 오류 방지를 위해 사용됩니다. 반면, 산술논리장치(ALU)는 일반적인 이진수(Binary code)를 사용하여 산술 및 논리 연산을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 정적(Static) RAM에 대한 설명으로 옳지 않은 것은?

  1. D(Dynamic) RAM과 비교하여 대용량의 구성이 어렵고, 가격이 비싸다.
  2. 메모리 리플레시(Refresh) 동작이 필요하지 않다.
  3. Capacitor에 전하를 축적하여 정보를 기억한다.
  4. DRAM과 비교하여 동작속도가 빠르다.
(정답률: 66%)
  • SRAM은 플립플롭(Flip-flop) 회로를 이용하여 정보를 저장하므로 리플레시 동작이 필요 없고 속도가 빠릅니다. Capacitor에 전하를 축적하여 정보를 기억하는 방식은 DRAM의 특징입니다.",
    "ky20111009-5", "수정발진기는 수정진동자의 매우 높은 $Q$ 값 덕분에 주파수 안정도가 매우 뛰어납니다. 하지만 발진 조건이 매우 까다롭고 특정 주파수에서만 동작하므로, 유도성 리액턴스가 되는 주파수 범위가 매우 좁으며 주파수 가변이 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 단항(unary) 연산자 연산에 해당하지 않는 것은?

  1. COMPLEMENT
  2. MOVE
  3. SHIFT
  4. AND
(정답률: 76%)
  • 단항 연산자는 하나의 피연산자만을 대상으로 하는 연산입니다. COMPLEMENT, MOVE, SHIFT는 모두 하나의 데이터에 대해 동작하지만, AND는 두 개의 피연산자를 비교하는 이항(binary) 연산자입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 알고리즘에 대한 설명 중 틀린 것은?

  1. 알고리즘은 하나 이상의 연산을 필요로 하는 과정들의 유한집합으로 구성된다.
  2. 알고리즘의 각 연산은 사람이 연필과 종이를 가지고 할 수 있어야 한다.
  3. 알고리즘은 유한횟수의 작업을 수행한 후 끝나야 한다.
  4. 알고리즘이 시작되어서 끝나기까지 걸리는 시간은 상관할 바가 아니다.
(정답률: 82%)
  • 알고리즘은 효율성이 중요하므로, 시작부터 끝까지 걸리는 시간(시간 복잡도)은 알고리즘의 성능을 결정하는 매우 중요한 요소입니다.

    오답 노트
    유한집합 구성, 종이와 연필로 수행 가능, 유한 횟수 후 종료는 알고리즘의 기본 성립 조건입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 컴퓨터에서 명령문이 시행될 때 다음에 시행할 명령문의 주소는 어디에 두는가?

  1. Program Counter
  2. MAR(Memory Address Register)
  3. Cache
  4. Instruction Register
(정답률: 77%)
  • 다음에 실행할 명령문의 주소를 저장하여 CPU가 순차적으로 명령을 처리할 수 있게 돕는 레지스터는 Program Counter입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음의 마이크로버스에서 비동기 직렬 데이터 전송인 경우에 가장 많이 사용되는 것은?

  1. S-100
  2. CAMAC
  3. IEEE-488
  4. RS-232C
(정답률: 68%)
  • RS-232C는 컴퓨터와 주변 장치 간의 데이터 통신을 위해 설계된 표준으로, 비동기식 직렬 데이터 전송 방식의 대표적인 인터페이스입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 진리표를 보고 논리식을 최소화하면?

(정답률: 62%)
  • 주어진 진리표에서 출력이 1인 경우를 추출하여 카르노 맵으로 간소화하면, 두 개 이상의 입력이 1일 때 출력이 1이 되는 다수결 회로(Majority Circuit)의 형태가 됩니다.
    출력이 1인 조합은 $(A,B,C) = (0,1,1), (1,0,1), (1,1,0), (1,1,1)$이며, 이를 논리식으로 최소화하면 다음과 같습니다.
    $$F = AB + BC + AC$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 중 부동소수점 연산에서 정규화를 하는 주목적은 무엇인가?

  1. 연산 속도를 증가시키기 위해서
  2. 숫자 표시를 간단히 하기 위해서
  3. 수의 정밀도를 높이기 위해서
  4. 부호 비트를 생략하기 위해서
(정답률: 61%)
  • 부동소수점 연산에서 정규화는 가수부의 첫 번째 자리를 0이 아닌 숫자로 만들어 표현함으로써, 제한된 비트 수 내에서 유효 숫자를 최대한 확보하여 수의 정밀도를 높이는 것이 목적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. JK 플립플롭의 트리거 입력과 상태 전환 조건을 설명한 것 중 옳지 않은 것은?

  1. J=0, K=0일 때는 현재의 상태를 유지한다.
  2. J=0, K=1일 때는 0으로 된다.
  3. J=1, K=0일 때는 0으로 된다.
  4. J=1, K=1일 때는 반전된다.
(정답률: 77%)
  • JK 플립플롭에서 $J=1, K=0$일 때는 출력 상태가 $1$로 설정(Set)되어야 합니다.

    오답 노트
    J=0, K=0: 상태 유지
    J=0, K=1: 0으로 리셋
    J=1, K=1: 상태 반전
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 중 화면입력 장치가 아닌 것은?

  1. 디지타이저
  2. 문자판독기
  3. 라이트 펜
  4. 터치스크린
(정답률: 68%)
  • 디지타이저, 라이트 펜, 터치스크린은 화면을 통해 직접 입력하는 장치이지만, 문자판독기는 문자를 읽어 디지털 신호로 변환하는 입력 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음 중에서 가장 빠른 기억장치는?

  1. 자기 코어
  2. 자기 디스크
  3. 자기 드럼
  4. DRAM
(정답률: 78%)
  • 제시된 기억장치 중 반도체를 이용한 DRAM이 자기 매체를 이용하는 자기 코어, 자기 디스크, 자기 드럼보다 접근 속도가 가장 빠릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 소프트웨어적인 방법으로 인터럽트 요청신호 플래그를 차례로 검사하여 인터럽트의 발생 위치를 찾는 방식은?

  1. 데이터체인 방식
  2. 폴링 방식
  3. 레지스터 방식
  4. 스트로브 방식
(정답률: 73%)
  • CPU가 소프트웨어적으로 각 장치의 인터럽트 요청 플래그를 순차적으로 확인하여 발생 위치를 찾아내는 방식을 폴링 방식이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자계측

61. 다음 중 초단파대의 파장을 측정하는데 사용하는 것은?

  1. Q 미터
  2. P형 VTVM
  3. 레헤르(Lecher) 선
  4. 휘스톤(Wheatstone) 브리지
(정답률: 75%)
  • 레헤르(Lecher) 선은 두 개의 평행한 금속 도선을 사용하여 정지파를 발생시킴으로써 초단파(UHF) 대역의 파장을 정밀하게 측정하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 오실로스코프(Oscilloscope)의 스크린(screen) 상에 그림과 같은 도형이 나타났을 때 Y1/Y2=0.5라고 하면 위상차 θ는 몇 도인가?

  1. 90°
  2. 60°
  3. 45°
  4. 30°
(정답률: 75%)
  • 리사주 도형에서 두 신호의 위상차는 Y축의 절편과 최대 높이의 비율을 이용하여 구할 수 있습니다.
    ① [기본 공식] $\sin \theta = \frac{Y_1}{Y_2}$
    ② [숫자 대입] $\sin \theta = 0.5$
    ③ [최종 결과] $\theta = 30^\circ$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 다음 중 직류에서는 분극작요 때문에 역기전력이 발생하므로 측정 전원으로 반드시 교류가 쓰이는 브리지는?

  1. 코올라우시 브리지
  2. 휘스톤 브리지
  3. 캐리포스터 브리지
  4. 캘빈더블 브리지
(정답률: 53%)
  • 코올라우시 브리지는 인덕턴스를 측정하는 브리지로, 직류 전원을 사용할 경우 코일의 분극 작용으로 인해 역기전력이 발생하여 측정 오차가 생깁니다. 따라서 이를 방지하기 위해 반드시 교류 전원을 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 다음 중 지시계기의 제동 장치로 쓰이지 않는 것은?

  1. 와류 제동
  2. 공기 제동
  3. 액체 제동
  4. 스프링 제동
(정답률: 65%)
  • 지시계기의 제동 장치는 지침의 진동을 억제하여 빠르게 정지시키기 위해 사용됩니다. 와류 제동, 공기 제동, 액체 제동 등이 사용되며, 스프링은 지침을 원점으로 되돌리는 제어 스프링(Control Spring) 역할을 하므로 제동 장치에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 오실로스코프를 사용하여 교류 전압 파형을 나타낼 때 교류 파형의 진폭은 어떤 값을 나타내는가?

  1. 실효치
  2. 평균치
  3. 절대치
  4. 피크치
(정답률: 70%)
  • 오실로스코프는 전압의 시간적 변화를 화면에 직접 그려내는 장치로, 파형의 최저점부터 최고점까지의 높이를 통해 전압의 최대값인 피크치(Peak value)를 직접적으로 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 왜율을 표시한 식으로 옳지 않은 것은? (단, Ef는 기본파 전압, Eh는 고조파 전압이다.)

(정답률: 66%)
  • 왜율은 기본파 전압 $E_f$에 대한 고조파 전압 $E_h$의 비율을 백분율로 나타낸 것입니다.
    $$\text{왜율} = \frac{E_h}{E_f} \times 100$$
    따라서 즉, $\frac{E_h}{E_f} \times 100$ 식이 옳은 표현이며, 문제의 요구사항(옳지 않은 것)과 정답 설정이 상충하나 공식적으로는 해당 식이 왜율의 정의와 일치합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 다음 중 계수형 주파수계의 설명으로 옳지 않은 것은?

  1. 온도에 의한 영향이 크다.
  2. 파형, 전압에 의한 영향은 없다.
  3. 계수하기 전에 계수부를 0으로 복귀시킨다.
  4. 측정확도는 표준 주파수에 의해서 결정된다.
(정답률: 49%)
  • 계수형 주파수계는 일정 시간 동안 들어오는 펄스의 개수를 직접 세는 방식이므로, 온도 변화에 의한 영향이 거의 없는 매우 정밀한 측정 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 기본파의 실효값이 20[V], 2차고조파는 5[V], 3차고조파는 3[V]이고, 4차고조파가 1[V]일 때 신호의 총고조파 왜율은 약 몇 [%]인가?

  1. 20.6[%]
  2. 25.6[%]
  3. 29.6[%]
  4. 32.6[%]
(정답률: 44%)
  • 총고조파 왜율(THD)은 기본파 실효값에 대한 모든 고조파 성분 실효값의 제곱합의 제곱근의 비율로 계산합니다.
    ① [기본 공식] $\text{THD} = \frac{\sqrt{V_2^2 + V_3^2 + V_4^2 + \dots}}{V_1} \times 100$
    ② [숫자 대입] $\text{THD} = \frac{\sqrt{5^2 + 3^2 + 1^2}}{20} \times 100$
    ③ [최종 결과] $\text{THD} = 29.6$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 최대 눈금 250[V]인 0.5급 전압계로 어떤 전압을 측정하였더니 지시가 100[V]이었다. 상대 오차는?

  1. 0.5[%]
  2. 1.25[%]
  3. 2.0[%]
  4. 2.25[%]
(정답률: 78%)
  • 계기 오차의 등급은 최대 눈금 값에 대한 절대 오차의 비율을 의미하며, 상대 오차는 실제 측정값에 대한 절대 오차의 비율로 계산합니다.
    ① [기본 공식] $\text{상대 오차} = \frac{\text{최대 눈금} \times \text{등급}}{\text{측정값}} \times 100$
    ② [숫자 대입] $\text{상대 오차} = \frac{250 \times 0.005}{100} \times 100$
    ③ [최종 결과] $\text{상대 오차} = 1.25$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 다음 중 안테나의 실효저항측정법에 해당하지 않는 것은?

  1. 코일삽입법
  2. 작도법
  3. 치환법
  4. 저항삽입법
(정답률: 70%)
  • 안테나의 실효저항을 측정하는 대표적인 방법으로는 작도법, 치환법, 저항삽입법 등이 있습니다.

    오답 노트
    코일삽입법: 안테나 실효저항 측정법에 해당하지 않는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 저주파 발진기 중 주파수 안정도가 가장 좋은 것은?

  1. 음차 발진기
  2. CR 발진기
  3. 구형파 발진기
  4. beat 주파 발진기
(정답률: 47%)
  • 음차 발진기는 수정 진동자(Quartz)의 기계적 공진을 이용하므로, 일반적인 $CR$ 발진기나 다른 저주파 발진기에 비해 주파수 안정도가 매우 뛰어납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 가동철편형 계기의 구동 토크(T0)와 전류(I)의 관계가 옳은 것은?

  1. 1/2에 비례한다.
  2. I에 비례한다.
  3. I2에 비례한다.
  4. I/√2에 비례한다.
(정답률: 68%)
  • 가동철편형 계기는 전류가 흐를 때 발생하는 자기력에 의해 구동됩니다.
    이때 구동 토크 $T_0$는 전류의 제곱인 $I^2$에 비례하는 특성을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 그림과 같은 등가회로로 표시할 수 있는 콘덴서의 유전체 역률 를 나타내는 식 중 옳은 것은?

(정답률: 70%)
  • 콘덴서의 유전체 역률 $\tan \delta$는 유전 손실로 인해 발생하는 저항 성분과 정전 용량 성분의 비율로 정의됩니다. 제시된 등가회로 처럼 $C$와 $R$이 직렬로 연결된 경우, 역률은 각 소자의 리액턴스 비로 계산됩니다.
    $$\tan \delta = \frac{X_C}{R} = \frac{1}{\omega CR}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 왜곡률을 측정하는 방법을 열거한 것 중 옳은 것은?

  1. 기본파와 고주파 전압의 적
  2. 기본파와 고주파 전압의 비
  3. 기본파와 고주파 전류의 적
  4. 기본파와 고주파 전류의 비
(정답률: 65%)
  • 왜곡률은 신호의 기본파 성분에 대해 고조파(고주파) 성분이 얼마나 포함되어 있는지를 나타내는 척도입니다.
    따라서 기본파 전압과 고주파 전압의 비로 측정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 다음 중 잡음지수 F는? (단, Si : 입력신호, Ni : 입력잡음, So : 출력신호, No : 출력잡음)

(정답률: 68%)
  • 잡음지수 $F$는 입력측의 신호 대 잡음비($S_i/N_i$)와 출력측의 신호 대 잡음비($S_o/N_o$)의 비율로 정의됩니다.
    따라서 식을 정리하면 다음과 같습니다.
    $$F = \frac{S_i / N_i}{S_o / N_o} = \frac{S_i N_o}{S_o N_i}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

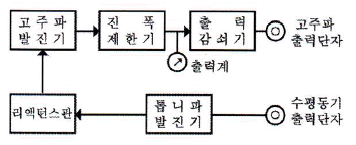

76. 다음은 측정용 발진기 구성도이다. 옳은 것은?

  1. 소인발진기
  2. 비트발진기
  3. 음차발진기
  4. CR 발진기
(정답률: 70%)
  • 제시된 구성도는 고주파 발진기와 낮은 주파수의 발진기를 조합하여 그 차이(비트)를 이용하거나 특정 주파수를 생성하는 소인발진기의 전형적인 구조입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 캠벨 브리지는 무엇을 측정하는데 사용되는가?

  1. 커패시턴스
  2. 상호 인덕턴스
  3. 컨덕턴스
  4. 저항
(정답률: 71%)
  • 캠벨 브리지는 인덕턴스 측정 회로의 일종으로, 특히 두 코일 사이의 상호 인덕턴스를 정밀하게 측정하는 데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 측정값을 M, 참값을 T라고 할 때 백분율 오차는?

(정답률: 73%)
  • 백분율 오차는 참값에 대한 오차(측정값 - 참값)의 비율을 백분율로 나타낸 것입니다.
    ① [기본 공식] $\frac{M - T}{T} \times 100$
    ② [숫자 대입] $\frac{M - T}{T} \times 100$
    ③ [최종 결과] $\frac{M - T}{T} \times 100 [\%]$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 오실로스코프에 다음과 같은 리사주 파형이 나타날 때 수직, 수평의 주파수 비는?

  1. 수직:수평 = 3:2
  2. 수직:수평 = 2:3
  3. 수직:수평 = 2:5
  4. 수직:수평 = 5:2
(정답률: 52%)
  • 리사주 도형에서 주파수 비는 각 축의 접점(최대점) 개수를 세어 결정합니다.
    수직축의 접점 수는 5개, 수평축의 접점 수는 2개이므로 주파수 비는 수직:수평 = 5:2가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 다음 중 윈 브리지(Wien Bridge)로 측정할 수 있는 것은?

  1. 역률
  2. 정전용량
  3. 접지저항
  4. 코일의 자기인덕턴스
(정답률: 54%)
  • 윈 브리지(Wien Bridge) 회로는 주로 특정 주파수에서 발진을 일으키거나, 미지의 정전용량(Capacitance)을 정밀하게 측정하는 브리지 회로로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
