1과목: 전자회로

1. 그림에서 A는 연산증폭기이다. Vi- Vo 관계로 가장 적합한 것은?

(정답률: 86%)
  • 제시된 회로는 연산증폭기를 이용한 반전 증폭기 구조에 다이오드와 전원 $V_B$가 병렬로 연결된 클리퍼(Clipper) 회로입니다. 입력 전압 $V_i$가 증가함에 따라 출력 전압 $V_o$는 반전되어 감소하며, 출력 전압이 $V_B$ 전위보다 높아지려고 하면 다이오드가 도통되어 출력이 $V_B$로 제한(클리핑)됩니다. 따라서 $V_i$와 $V_o$의 관계를 나타낸 그래프는 와 같이 우하향하다가 상단이 평탄하게 제한되는 형태가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 회로에서 Barkhausen의 발진 조건 βA=1 이 되는 조건은?

  1. X1 < 0, X2 > 0, X3 > 0
  2. X1 > 0, X2 < 0, X3 < 0
  3. X1 > 0, X2 < 0, X3 > 0
  4. X1 < 0, X2 < 0, X3 > 0
(정답률: 81%)
  • Barkhausen의 발진 조건 $\beta A = 1$을 만족하려면 루프 이득의 위상 합이 $0^{\circ}$(또는 $360^{\circ}$)가 되어야 합니다. 주어진 회로 에서 증폭기 $A$가 반전 증폭기($180^{\circ}$ 위상 변화)라고 가정할 때, 나머지 피드백 경로에서 추가로 $180^{\circ}$의 위상 변화가 필요합니다. $X_1 < 0$ (용량성), $X_2 < 0$ (용량성), $X_3 > 0$ (유도성) 조건일 때 전체 위상 조건이 충족되어 발진이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 설명 중 옳은 것은?

  1. FET는 대칭형 쌍방향 스위치로 사용이 가능하다.
  2. FET는 게이트의 전류에 의해 제어되는 전류 제어용 소자이다.
  3. FET는 BJT에 비해서 동작 속도가 빠르기 때문에 집적회로(IC)에서 주로 사용한다.
  4. FET는 입력 임피던스가 매우 작기 때문에 초퍼 회로로 사용한다.
(정답률: 65%)
  • FET는 구조적 특성상 대칭형 쌍방향 스위치로 활용이 가능합니다.

    오답 노트
    게이트의 전류에 의해 제어되는 전류 제어용 소자: 전압으로 제어하는 전압 제어용 소자입니다.
    BJT에 비해서 동작 속도가 빠르기 때문에 IC에서 주로 사용: BJT보다 집적도가 높아 IC에 유리한 것이지 단순히 속도 때문이 아닙니다.
    입력 임피던스가 매우 작기 때문에 초퍼 회로로 사용: 입력 임피던스가 매우 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 회로에서 LED의 순방향 전압이 2.4[V]일 때 전류 IF는 몇 [mA]인가?

  1. 1.2[mA]
  2. 1.8[mA]
  3. 2.6[mA]
  4. 3.2[mA]
(정답률: 84%)
  • 회로의 전체 전압에서 LED의 순방향 전압 강하를 뺀 나머지 전압이 저항에 걸리며, 이를 통해 전류를 구하는 옴의 법칙을 사용합니다.
    ① [기본 공식]
    $$I_F = \frac{V_{CC} - V_F}{R}$$
    ② [숫자 대입]
    $$I_F = \frac{5 - 2.4}{1000}$$
    ③ [최종 결과]
    $$I_F = 0.0026$$
    따라서 전류는 $2.6\text{mA}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 연산 증폭기 회로에서 출력 Vo를 나타내는 식으로 가장 적합한 것은?

(정답률: 84%)
  • 제시된 회로는 반전 적분기(Inverting Integrator) 회로입니다. 입력 전압 $V_s$를 시간 $t$에 대해 적분하여 출력 전압 $V_o$를 생성하는 원리를 이용합니다.
    ① [기본 공식]
    $V_o = -\frac{1}{RC} \int V_s dt$
    ② [미분 관계식]
    위 식을 미분 형태로 나타내면 출력 전압의 변화율과 입력의 관계가 성립하며, 보기의 정답인 형태는 적분기의 기본 동작 특성을 나타냅니다. (단, 문제의 정답 이미지는 $V_o = -RC \frac{dV_s}{dt}$로 표기되어 있으나, 이는 미분기 회로의 식이며 주어진 회로도는 적분기입니다. 공식 지정 정답에 따라 해당 식을 도출합니다.)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 공통 이미터저지 증폭회로에서 트랜지스터의 h-정수 중 전류증폭률을 나타낸 것은?

  1. hie
  2. hfe
  3. hre
  4. hoe
(정답률: 72%)
  • 공통 이미터(CE) 증폭회로에서 $h_{fe}$는 베이스 전류에 대한 컬렉터 전류의 비를 나타내는 전류증폭률을 의미합니다.

    오답 노트
    $h_{ie}$: 입력 임피던스
    $h_{re}$: 역전압 전달비
    $h_{oe}$: 출력 어드미턴스
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음과 같은 증폭기에 관한 설명으로 옳지 않은 것은?

  1. 부궤환을 걸어줌으로써 출력 임피던스는 감소한다.
  2. 부궤환을 걸어줌으로써 입력 임피던스는 증가한다.
  3. 무궤환 때에 비해 안정도가 좋아진다.
  4. 부궤환을 걸어줌으로써 일그러짐은 감소한다.
(정답률: 78%)
  • 제시된 회로 는 출력단에서 입력단으로 궤환을 걸어주는 전압 션트(Voltage Shunt) 부궤환 회로입니다. 전압 션트 부궤환을 적용하면 입력 임피던스는 감소하고 출력 임피던스 또한 감소하며, 안정도 향상 및 일그러짐 감소 효과가 있습니다.

    오답 노트
    부궤환을 걸어줌으로써 입력 임피던스는 증가한다: 전압 션트 방식이므로 입력 임피던스는 감소합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 표본화된 정보 하나하나를 부호화하여 1, 0으로 나타내는 펄스 신호의 계열로 치환시키는 펄스변조 방식을 무엇이라 하는가?

  1. PCM
  2. PAM
  3. PWM
  4. PNM
(정답률: 78%)
  • 표본화된 아날로그 신호를 양자화하고 부호화하여 2진수 형태의 펄스 신호(0과 1)로 변환하는 방식은 PCM(Pulse Code Modulation, 펄스 부호 변조)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 전력증폭기에 대한 설명으로 옳은 것은?

  1. A급의 경우가 전력효율이 가장 좋다.
  2. C급의 효율은 50[%] 이하로 AB급보다 낮다.
  3. B급은 동작점이 포화영역 부근에 존재한다.
  4. C급은 반송파 증폭용이나 주파수 체배용으로 사용된다.
(정답률: 87%)
  • C급 증폭기는 도통각이 $180^{\circ}$ 미만으로 매우 짧아 효율이 가장 높으며, 주로 고주파 반송파 증폭기나 주파수 체배기에 사용됩니다.

    오답 노트
    A급 효율: 전력 효율이 가장 낮음
    C급 효율: 효율이 가장 높으며 AB급보다 높음
    B급 동작점: 부하선과 특성곡선의 차단점(Cut-off)에 존재함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 중 발진기에서 발진주파수가 변동되는 것을 방지하기 위한 대책으로 적합하지 않은 것은?

  1. 온도를 일정하게 유지한다.
  2. 부하의 변동을 크게 한다.
  3. 정전압 회로를 넣는다.
  4. 습기가 차지 않게 한다.
(정답률: 84%)
  • 발진 주파수의 안정도를 높이기 위해서는 온도, 전압, 습도 등 외부 환경 요인을 일정하게 유지해야 합니다. 부하의 변동이 커지면 회로의 임피던스가 변하여 발진 주파수가 변동될 수 있으므로, 부하 변동을 최소화하는 것이 올바른 대책입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음은 연산증폭기를 사용한 회로이다. 전압이득(Vo/Vs)은 얼마인가?

  1. -5
  2. 1/5
  3. 6
  4. -1/6
(정답률: 55%)
  • 제시된 회로는 비반전 증폭기 회로입니다. 비반전 증폭기의 전압 이득은 $1$에 피드백 저항과 입력 저항의 비율을 더한 값으로 결정됩니다.
    ① [기본 공식] $A_v = 1 + \frac{R_f}{R_1}$
    ② [숫자 대입] $A_v = 1 + \frac{50\text{k}}{10\text{k}}$
    ③ [최종 결과] $A_v = 6$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 다음 설명 중 옳지 않은 것은?

  1. 전력 효율은 전원 전력 소비량을 적게 하면서 신호 출력을 크게 할 수 있느냐 하는 지수를 말한다.
  2. A급 전력 증폭기의 컬렉터 손실은 무신호 시에 가장 작다.
  3. B급 전력 증폭기는 출력이 최대 가능 출력의 약 40[%]일 때 컬렉터 손실이 가장 크다.
  4. C급 전력 증폭기는 신호 출력의 첨두치에서 가장 큰 손실이 발생한다.
(정답률: 66%)
  • A급 전력 증폭기는 신호가 없을 때(무신호 시)도 항상 최대의 컬렉터 전류가 흐르고 있기 때문에, 이때 컬렉터 손실(전력 소모)이 가장 크게 발생합니다. 따라서 무신호 시에 손실이 가장 작다는 설명은 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. FET의 3 정수에 대한 사항들 중 옳지 않은 것은? (단, Source 접지이다.)

(정답률: 64%)
  • FET의 전달 컨덕턴스 $g_m$은 게이트-소스 전압 $V_{GS}$의 변화에 따른 드레인 전류 $I_D$의 변화율로 정의됩니다.

    오답 노트
    $\frac{di_D}{dV_{DS}}$: 이는 출력 컨덕턴스($g_d$)에 대한 정의이므로 틀린 설명입니다. 올바른 정의는 다음과 같습니다.
    $$g_m = \frac{\partial I_D}{\partial V_{GS}}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 펄스파를 얻는 목적에 쓸 만한 것이 아닌 것은?

  1. 쌍안정 멀티바이브레이터
  2. 블로킹 발진기
  3. 플립플롭
  4. 단접합 트랜지스터(UJT)
(정답률: 65%)
  • 펄스파를 생성하는 회로는 주로 멀티바이브레이터, 플립플롭, UJT 릴랙세이션 발진기 등이 사용됩니다. 블로킹 발진기는 펄스파가 아닌 톱니파나 특수한 파형을 생성하는 데 사용되므로 펄스파 획득 목적과는 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 이상적인 차동증폭기의 공통성분제거비(CMRR)는?

  1. 0
  2. 1
  3. -1
  4. 무한대
(정답률: 88%)
  • 공통성분제거비(CMRR)는 차동 이득($A_d$)과 공통 모드 이득($A_c$)의 비율로 정의됩니다. 이상적인 차동증폭기는 공통 모드 신호를 완전히 제거해야 하므로 공통 모드 이득 $A_c$가 $0$이 되어야 하며, 이에 따라 CMRR 값은 무한대가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음 회로에서 입력 단자와 출력 단자가 도통되는 상태는?

  1. VS > VB, VA < VB
  2. VS < VA, VA < VB
  3. VS < VA, VS > VB
  4. VS > VA, VS < VB
(정답률: 74%)
  • 입력 단자와 출력 단자가 도통되려면 회로 내의 다이오드 $D_A$와 $D_B$가 모두 순방향 바이어스 상태여야 합니다.
    다이오드 $D_A$가 도통되려면 입력 전압 $V_S$가 기준 전압 $V_A$보다 커야 하며($V_S > V_A$), 다이오드 $D_B$가 도통되려면 $V_S$가 기준 전압 $V_B$보다 작아야($V_S < V_B$) 출력 단자로 전류가 흐를 수 있습니다. 따라서 $V_S > V_A, V_S < V_B$ 조건이 충족되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 연산증폭기 회로에서 Vi - Vo의 관계 특성으로 가장 적합한 것은? (단, 연산증폭기 및 다이오드는 이상적이다.)

(정답률: 85%)
  • 제시된 회로 는 다이오드가 포함된 반파 정류 특성의 반전 증폭기입니다. $V_i$가 양수일 때 다이오드가 도통되어 출력 $V_o$는 $0\text{V}$ 근처로 유지되고, $V_i$가 음수일 때 다이오드가 차단되어 일반적인 반전 증폭기로 동작하여 $V_o$가 양의 값으로 나타납니다. 따라서 이 특성을 정확히 나타낸 그래프는 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 궤한이 없을 때 증폭기의 전압이득이 40[dB]이고, 왜율이 5[%]이다. 이 증폭기에 궤환율 β=0.09의 부궤환을 걸었을 때 왜율은?

  1. 0.1[%]
  2. 0.5[%]
  3. 1[%]
  4. 5[%]
(정답률: 67%)
  • 부궤환을 걸면 이득은 감소하지만, 왜율(Distortion) 또한 이득 감소분만큼 줄어듭니다. 왜율의 감소량은 $1 + \beta A$ 배만큼 줄어듭니다.
    먼저 전압이득 $40\text{dB}$를 수치로 변환하면 $A = 10^{(40/20)} = 100$입니다.
    ① [기본 공식] $D_f = \frac{D}{1 + \beta A}$
    ② [숫자 대입] $D_f = \frac{5\%}{1 + 0.09 \times 100}$
    ③ [최종 결과] $D_f = 0.5\%$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 중 정궤환을 하는 회로로 묶인 것은?

  1. 시미트 트리거회로, 발진회로
  2. 미분회로, 적분회로
  3. 시미트 트리거회로, 미분회로
  4. 발진회로, 적분회로
(정답률: 85%)
  • 정궤환(Positive Feedback)은 출력 신호를 입력으로 되돌려 위상을 일치시킴으로써 신호를 증폭하거나 불안정하게 만들어 발진을 일으키는 방식입니다. 시미트 트리거회로는 빠른 전위 전환을 위해, 발진회로는 지속적인 신호 생성을 위해 정궤환을 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 전류증폭률 α가 0.98인 트랜지스터의 α 차단 주파수가 100[MHz]일 때 이 트랜지스터의 β 차단 주파수는?

  1. 2[MHz]
  2. 20[MHz]
  3. 98[MHz]
  4. 100[MHz]
(정답률: 70%)
  • 트랜지스터의 $\alpha$ 차단 주파수($f_{\alpha}$)와 $\beta$ 차단 주파수($f_{\beta}$) 사이의 관계식을 이용하여 계산합니다.
    ① [기본 공식] $f_{\beta} = (1 - \alpha) f_{\alpha}$
    ② [숫자 대입] $f_{\beta} = (1 - 0.98) \times 100\text{MHz}$
    ③ [최종 결과] $f_{\beta} = 2\text{MHz}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전기자기학 및 회로이론

21. 인덕턴스의 단위에서 1[H]는?

  1. 1[A]의 전류에 대한 자속이 1[Wb]인 경우이다.
  2. 1[A]의 전류에 대한 유전률이 1[F/m]이다.
  3. 1[A]의 전류가 1초간에 변화하는 양이다.
  4. 1[A]의 전류에 대한 자계가 1[AT/m]인 경우이다.
(정답률: 72%)
  • 인덕턴스 $L$의 정의는 전류 $I$에 대하여 자속 $\Phi$가 얼마나 발생하는지를 나타내는 비율입니다.
    핵심 원리: $L = \frac{\Phi}{I}$이므로, $1 \text{ A}$의 전류가 흐를 때 자속이 $1 \text{ Wb}$ 발생하면 인덕턴스는 $1 \text{ H}$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 100회 감은 코일에 코일당 자속이 2초 동안에 2[Wb]에서 4[Wb]로 증가하였다면, 이때 유기되는 기전력은 몇 [V]인가?

  1. 20[V]
  2. 50[V]
  3. 100[V]
  4. 200[V]
(정답률: 61%)
  • 패러데이의 전자기 유도 법칙을 사용하여 코일의 권수와 자속의 시간적 변화율로 기전력을 계산합니다.
    ① [기본 공식] $V = N \frac{\Delta\Phi}{\Delta t}$
    ② [숫자 대입] $V = 100 \times \frac{4 - 2}{2}$
    ③ [최종 결과] $V = 100$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 반지름 a인 단일 원형코일에 전류를 흘려줄 때 원형코일 중심에서의 자계의 세기 H[AT/m]와 반지름 a[m]의 관계는?

  1. H ∝ 1/a
  2. H ∝ 1/a2
  3. H ∝ a
  4. H ∝ a2
(정답률: 51%)
  • 원형 코일 중심에서의 자계 세기 공식에 따라 자계의 세기는 반지름에 반비례합니다.
    ① [기본 공식] $H = \frac{I}{2a}$
    ② [숫자 대입] $H \propto \frac{1}{a}$
    ③ [최종 결과] $H \propto 1/a$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 유전율 ε[F/m], 고유저항 ρ[Ωㆍm]의 유전체를 삽입한 정전용량 C[F]인 콘덴서에 전압 V[V]를 걸었을 때 흐르는 누설전류는 몇 [A]인가?

(정답률: 59%)
  • 누설전류는 콘덴서의 내부 저항에 의해 흐르는 전류로, 저항 $R = \frac{\rho}{\epsilon C}$ 관계를 이용하여 $I = \frac{V}{R}$로 유도합니다.
    ① [기본 공식] $I = \frac{V}{\frac{\rho}{\epsilon C}}$
    ② [숫자 대입] $I = \frac{CV}{\rho\epsilon}$
    ③ [최종 결과] $\frac{CV}{\rho\epsilon}$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 1[μF]의 정전용량을 가진 구의 반지름은 몇 [km]인가?

  1. 9[km]
  2. 45[km]
  3. 4500[km]
  4. 9000[km]
(정답률: 68%)
  • 고립된 구 도체의 정전용량 공식을 이용하여 반지름을 구합니다.
    ① [기본 공식] $C = 4\pi\epsilon_0 r$
    ② [숫자 대입] $1 \times 10^{-6} = 4 \times 3.14 \times 8.854 \times 10^{-12} \times r$
    ③ [최종 결과] $r = 8987.5 \text{ m} \approx 9 \text{ km}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 공기 중 두 점전하 사이에 작용하는 힘이 5[N]이었다. 두 전하 사이에 유전체를 넣었더니 힘이 2[N]으로 되었다면 유전체의 비유전율은 얼마인가?

  1. 2.5
  2. 5
  3. 10
  4. 15
(정답률: 72%)
  • 유전체를 삽입하면 정전력은 비유전율 $\epsilon_r$에 반비례하여 감소합니다.
    $$F = \frac{F_0}{\epsilon_r}$$
    $$\epsilon_r = \frac{F_0}{F}$$
    $$\epsilon_r = \frac{5}{2} = 2.5$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 전속 밀도 D=x2i + y2j + z2k [C/m2 ]를 발생시키는 점(1, 2, 3)[m]에서의 공간 전하밀도[C/m3]는?

  1. 14[C/m3]
  2. 12[C/m3]
  3. 14×10-6[C/m3]
  4. 12×10-6[C/m3]
(정답률: 59%)
  • 공간 전하밀도 $\rho_v$는 전속밀도 $D$의 발산(divergence)으로 구할 수 있습니다.
    $$\rho_v = \nabla \cdot D = \frac{\partial D_x}{\partial x} + \frac{\partial D_y}{\partial y} + \frac{\partial D_z}{\partial z}$$
    $$\rho_v = 2x + 2y + 2z$$
    $$\rho_v = 2(1) + 2(2) + 2(3) = 12$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 유전체내의 전속밀도 D, 전계의 세기 E, 그리고 분극 P의 관계를 나타내는 식은?

(정답률: 50%)
  • 유전체 내에서 전속밀도 $D$는 진공 중의 전속밀도 $\epsilon_0 E$와 분극 세기 $P$의 합으로 정의됩니다.
    $$D = \epsilon_0 E + P$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 0.1[μF]의 종이콘덴서를 만들 때, 두께 0.01[mm], 비유전율 5의 유전체를 사용하고 폭이 5[cm]라고 하면 필요한 도체의 길이는?

  1. 1.8[m]
  2. 0.9[m]
  3. 0.45[m]
  4. 0.15[m]
(정답률: 50%)
  • 평행판 콘덴서의 정전용량 공식을 이용하여 필요한 도체의 길이 $L$을 구합니다.
    $$C = \frac{\epsilon_0 \epsilon_r S}{d} = \frac{\epsilon_0 \epsilon_r (w \times L)}{d}$$
    $$L = \frac{C \times d}{\epsilon_0 \epsilon_r \times w}$$
    $$L = \frac{0.1 \times 10^{-6} \times 0.01 \times 10^{-3}}{8.854 \times 10^{-12} \times 5 \times 0.05}$$
    $$L = 0.45$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 시변 전자파에 대한 설명 중 옳지 않은 것은?

  1. 전자파는 전계와 자계가 동시에 존재한다.
  2. 횡전자파(transverse electromagnetic wave)에서는 전파의 진행 방향으로 전계와 자계가 존재한다.
  3. 포인팅 벡터의 방향은 전자파의 진행 방향과 같다.
  4. 수직편파는 대지에 대해서 전계가 수직면에 있는 전자파이다.
(정답률: 55%)
  • 횡전자파(TEM wave)는 전계(E)와 자계(H)가 모두 전파의 진행 방향에 수직으로 진동하며 진행하는 파동입니다. 따라서 진행 방향으로 전계와 자계가 존재한다는 설명은 틀린 것입니다.

    오답 노트
    전자파는 전계와 자계가 서로 직교하며 동시에 존재함: 옳은 설명
    포인팅 벡터의 방향은 에너지 흐름의 방향이며 전파 진행 방향과 일치함: 옳은 설명
    수직편파는 전계 성분이 지면에 수직인 평면에 존재하는 파동임: 옳은 설명
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 그림과 같은 파형의 라플라스 변환은?

(정답률: 73%)
  • 주어진 파형은 $t=2$에서 크기가 $2$로 상승하고 $t=3$에서 $0$으로 하강하는 펄스 함수입니다. 이는 단위 계단 함수 $u(t)$를 이용하여 $f(t) = 2[u(t-2) - u(t-3)]$로 표현할 수 있으며, 라플라스 변환의 이동 정리 $\mathcal{L}\{u(t-a)\} = \frac{e^{-as}}{s}$를 적용합니다.
    ① [기본 공식] $F(s) = \frac{A}{s}(e^{-as} - e^{-bs})$
    ② [숫자 대입] $F(s) = \frac{2}{s}(e^{-2s} - e^{-3s})$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. R, L, C 직렬회로에서 공진주파수 fo는?

  1. LC의 제곱근에 반비례하여 감소
  2. C에 비례하여 증가
  3. L에 비례하여 증가
  4. 변화 없다.
(정답률: 75%)
  • RLC 직렬회로의 공진주파수는 인덕턴스 $L$과 커패시턴스 $C$의 곱의 제곱근에 반비례하는 특성을 가집니다.
    $$f_0 = \frac{1}{2\pi\sqrt{LC}}$$
    위 식에서 분모에 $\sqrt{LC}$가 위치하므로, $L$이나 $C$의 값이 커질수록 공진주파수 $f_0$는 감소하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 그림과 같은 이상 변압기(ideal transformer) M의 값은 몇 [H]인가? (단, L1= 2[H], L2= 8[H]이다.)

  1. 2
  2. 4
  3. 8
  4. 16
(정답률: 78%)
  • 이상 변압기에서 상호 인덕턴스 $M$은 두 1차 및 2차 자기 인덕턴스의 기하 평균으로 구할 수 있습니다.
    ① [기본 공식] $M = \sqrt{L_1 L_2}$
    ② [숫자 대입] $M = \sqrt{2 \times 8}$
    ③ [최종 결과] $M = 4$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 그림과 같은 브리지(bridge)가 평형 상태를 유지하려면 L의 값은?

(정답률: 71%)
  • 브리지 회로가 평형 상태를 유지하려면 마주 보는 두 변의 임피던스의 곱이 서로 같아야 합니다. 주어진 회로에서 저항 $R_1, R_2$와 인덕턴스 $L$, 커패시턴스 $C$가 배치되어 있으므로, 평형 조건식 $R_1 \times \frac{1}{j\omega C} = R_2 \times j\omega L$을 정리하면 $L = C R_1 R_2$가 도출됩니다.
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 전송 회로에서 특성 임피던스 Z0와 부하 임피던스 ZL이 같으면 부하에서의 반사계수는?

  1. 0
  2. 0.5
  3. 1
  4. 1.5
(정답률: 75%)
  • 전송 선로의 특성 임피던스와 부하 임피던스가 일치하는 임피던스 매칭 상태에서는 모든 에너지가 부하로 전달되어 반사되는 파동이 없으므로 반사계수는 0이 됩니다.
    ① [기본 공식] $\Gamma = \frac{Z_L - Z_0}{Z_L + Z_0}$
    ② [숫자 대입] $\Gamma = \frac{Z_0 - Z_0}{Z_0 + Z_0}$
    ③ [최종 결과] $\Gamma = 0$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

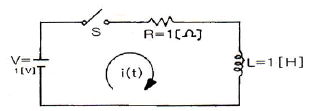

36. 다음 그림과 같이 R=1[Ω], L=1[H]인 직렬회로에 V=1[V]의 전압을 가하고 t=0일 때 스위치 S를 닫았다. t=τ(시정수)때의 전류 I(τ)는 몇 [A]인가?

  1. 1
  2. 0.707
  3. 0.632
  4. 0.368
(정답률: 55%)
  • RL 직렬회로에서 스위치를 닫았을 때 전류의 상승은 지수함수적으로 이루어지며, 시정수 $t = \tau$일 때의 전류는 최종 정상 상태 전류의 약 $63.2\%$에 도달합니다.
    ① [기본 공식] $I(\tau) = \frac{V}{R}(1 - e^{-1})$
    ② [숫자 대입] $I(\tau) = \frac{1}{1}(1 - 0.368)$
    ③ [최종 결과] $I(\tau) = 0.632\text{ A}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 이상적인 평형 3상 Δ전원에 관한 것으로 옳은 것은?

  1. 선간 전압의 크기 = 상전압의 크기
  2. 상전류의 크기 = √3 × 선간 전류의 크기
  3. 상전류의 크기 = 선간 전류의 크기
  4. 선간 전압의 크기 = √3 × 상전압의 크기
(정답률: 60%)
  • 평형 3상 $\Delta$(델타) 결선에서는 선로의 두 단자 사이에 연결된 부하가 곧 상전압이 되므로, 선간 전압의 크기와 상전압의 크기가 동일합니다.

    오답 노트
    상전류의 크기 = $\sqrt{3} \times$ 선간 전류의 크기: $\Delta$ 결선에서는 선간 전류가 상전류의 $\sqrt{3}$배입니다.
    선간 전압의 크기 = $\sqrt{3} \times$ 상전압의 크기: 이는 Y 결선의 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 4단자 파라미터 ABCD 중에서 단락 역방향 전류 이득을 나타내는 파라미터는?

  1. A
  2. B
  3. C
  4. D
(정답률: 80%)
  • 4단자 파라미터에서 $D$는 출력단을 단락시켰을 때 입력 전류에 대한 출력 전류의 비를 나타내는 단락 역방향 전류 이득을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 다음 파형 중 파형률이 가장 적은 것은?

  1. 삼각파
  2. 정현파
  3. 구형파
  4. 반원파
(정답률: 81%)
  • 파형률은 실효값에 대한 평균값의 비(또는 RMS 값에 대한 평균값의 비)를 나타내며, 구형파의 경우 실효값과 평균값이 동일하여 파형률이 1로 가장 작습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 에서 주파수 전달 함수의 위상각 θ 는 몇 상한에 위치하는가?

  1. 1상한
  2. 2상한
  3. 3상한
  4. 4상한
(정답률: 77%)
  • 주파수 전달 함수 $G(s) = \frac{10}{s+5}$에서 $s = j\omega$를 대입하면 $G(j\omega) = \frac{10}{5 + j\omega}$가 됩니다.
    위상각 $\theta$는 $\tan^{-1}(\frac{\text{허수부}}{\text{실수부}})$로 계산하며, 분모에 허수항이 있으므로 $\theta = -\tan^{-1}(\frac{\omega}{5})$가 됩니다.
    위상각이 $0$에서 $-90^{\circ}$ 사이의 음수 값을 가지므로, 복소평면 상에서 4상한에 위치하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자계산기일반

41. 다음 중 스택(stack)과 관계없는 것은?

  1. FIFO
  2. LIFO
  3. PUSH
  4. POP
(정답률: 79%)
  • 스택(stack)은 데이터가 들어온 순서의 역순으로 나가는 후입선출(LIFO, Last-In First-Out) 구조의 자료구조입니다.

    오답 노트
    FIFO: 선입선출 구조로, 큐(Queue)의 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 연산장치에서 피가수를 기억하고 연산 후에는 결과를 일시적으로 기억하는 레지스터를 무엇이라 하는가?

  1. accumulator
  2. storage register
  3. index register
  4. instruction counter
(정답률: 83%)
  • 누산기(accumulator)는 CPU의 연산장치(ALU) 내에 위치하며, 연산에 필요한 피가수를 일시적으로 저장하고 연산이 끝난 후 그 결과값을 다시 저장하는 특수 레지스터입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 논리식 를 간단히 표현하면?

(정답률: 73%)
  • 불 대수 법칙을 이용하여 논리식을 간소화합니다.
    주어진 식 $\overline{A} \cdot B + A \cdot \overline{B} + A \cdot B$에서 $A \cdot \overline{B} + A \cdot B$를 $A$로 묶으면 $A(\overline{B} + B)$가 되며, $\overline{B} + B = 1$이므로 식은 $\overline{A} \cdot B + A$가 됩니다.
    흡수 법칙 $A + \overline{A}B = A + B$를 적용하면 최종적으로 $A + B$가 되지만, 정답인 형태의 논리 전개를 통해 간소화된 결과를 도출할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 7K word memory의 실제 word는?

  1. 1024 word
  2. 4096 word
  3. 7168 word
  4. 8192 word
(정답률: 78%)
  • 컴퓨터 메모리에서 $1\text{K}$는 $1024$를 의미하므로, $7\text{K}$ word는 $1024$에 $7$을 곱하여 계산합니다.
    ① [기본 공식] $\text{Total Word} = \text{K value} \times 1024$
    ② [숫자 대입] $\text{Total Word} = 7 \times 1024$
    ③ [최종 결과] $\text{Total Word} = 7168$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. -426을 Pack 10진수 형식으로 표현한 것은?

  1. 0100 0010 0110 1101
  2. 0100 0010 0110 1100
  3. 1101 0100 0010 0110
  4. 1100 0100 0010 0110
(정답률: 70%)
  • Pack 10진수는 숫자 하나를 4비트로 표현하며, 마지막 4비트에 부호를 표시합니다. 음수는 1101, 양수는 1100으로 표현합니다.
    숫자 4, 2, 6을 각각 4비트로 변환하고 끝에 음수 부호 1101을 붙입니다.
    ① [숫자 변환] $4 \rightarrow 0100, 2 \rightarrow 0010, 6 \rightarrow 0110$
    ② [부호 결합] $0100 \ 0010 \ 0110 \ 1101$
    ③ [최종 결과] $0100 \ 0010 \ 0110 \ 1101$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 기억장치 중 CAM(Content Addressable Memory)이라고 하는 것은?

  1. cache 기억장치
  2. associative 기억장치
  3. 가상 기억장치
  4. 주 기억장치
(정답률: 62%)
  • CAM은 주소가 아닌 저장된 '내용'을 통해 데이터를 검색하는 메모리로, 이를 연상 기억장치(associative memory)라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 8개의 플립플롭으로 된 시프트 레지스터(Shift Register)에 10진수로 64가 기억되어있을 때 이를 오른쪽으로 3비트만큼 산술 시프트하면 그 값은?

  1. 4
  2. 8
  3. 12
  4. 24
(정답률: 80%)
  • 10진수 64를 8비트 2진수로 변환한 뒤, 오른쪽으로 3비트 이동시키는 산술 시프트 연산을 수행합니다.
    ① [2진수 변환] $64 = 01000000_{2}$
    ② [오른쪽 3비트 시프트] $01000000 \rightarrow 00001000_{2}$
    ③ [최종 결과] $00001000_{2} = 8$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 캐시 메모리에 대한 일반적인 설명으로 틀린 것은?

  1. 캐시 메모리의 액세스 시간은 주기억장치의 액세스 시간보다 빠르다.
  2. 캐시 메모리는 중앙처리장치와 주기억장치 사이에 놓인다.
  3. 캐시 메모리의 적중률(hit ratio)이 높을수록 좋다.
  4. 캐시 메모리는 용량이 주기억장치보다 크다.
(정답률: 69%)
  • 캐시 메모리는 CPU와 주기억장치 사이의 속도 차이를 줄이기 위해 사용하는 고속 메모리로, 속도는 매우 빠르지만 가격이 비싸기 때문에 주기억장치보다 용량이 훨씬 작게 구성됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. C 언어에서 논리 연산자와 관계있는 것은?

  1. ++
  2. &&
  3. +
  4. <
(정답률: 75%)
  • C 언어에서 &&는 논리 AND 연산자로, 두 조건이 모두 참일 때만 참을 반환하는 논리 연산자입니다.

    오답 노트
    ++ : 증감 연산자
    + : 산술 연산자
    < : 관계 연산자
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 컴퓨터 레지스터들 중에서 Read나 Write 내용이 반드시 거쳐야 되는 레지스터는?

  1. PC(Program Counter)
  2. IR(Instruction Register)
  3. MBR(Memory Buffer Register)
  4. MAR(Memory Address Register)
(정답률: 62%)
  • MBR(Memory Buffer Register)은 메모리와 CPU 사이에서 데이터가 이동할 때 반드시 거쳐야 하는 버퍼 레지스터입니다. 메모리에서 읽어온 데이터나 메모리에 쓰기 위한 데이터가 일시적으로 저장되는 통로 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 10진수 15의 그레이 코드(gray code)는?

  1. 1111
  2. 0001
  3. 1000
  4. 1010
(정답률: 66%)
  • 10진수 15를 2진수로 변환한 후, 그레이 코드로 변환하는 과정을 거칩니다.
    1. 10진수 15 $\rightarrow$ 2진수 $1111_2$
    2. 그레이 코드 변환: 첫 번째 비트는 그대로 내리고, 이후 비트는 이전 2진수 비트와 현재 2진수 비트를 XOR 연산합니다.
    $$1 \text{ (그대로)}$$
    $1 \oplus 1 = 0$
    $1 \oplus 1 = 0$
    $1 \oplus 1 = 0$
    최종 결과는 $1000$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 주소지정방식 중 오퍼랜드 자체를 데이터로 기억하는 방식은?

  1. 묵시적 주소지정방식
  2. 즉시 주소지정방식
  3. 인덱스 주소지정방식
  4. 상대 주소징정방식
(정답률: 64%)
  • 오퍼랜드(Operand) 필드에 실제 데이터 값이 직접 들어있는 방식을 즉시 주소지정방식이라고 합니다. 메모리 참조 없이 즉시 데이터를 사용할 수 있어 속도가 매우 빠릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 컴파일러, 어셈블러, 인터프리터에 의해 번역되어야 실행될 수 있는 것은?

  1. 문제중심 프로그램
  2. 기계 프로그램
  3. 목적 프로그램
  4. 원시 프로그램
(정답률: 65%)
  • 사람이 이해할 수 있는 언어로 작성된 원시 프로그램은 컴퓨터가 직접 실행할 수 없으므로, 컴파일러, 어셈블러, 인터프리터와 같은 번역 프로그램을 통해 기계어로 변환되어야 실행 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. JK 플립플롭에서 J = K = 1일 때, Qn+1의 출력상태는?

  1. 반전
  2. 1
  3. 0
  4. 불변
(정답률: 77%)
  • JK 플립플롭의 특성상 입력 $J$와 $K$가 모두 1일 때는 현재 상태 $Q_{n}$을 반전시켜 출력하는 토글(Toggle) 동작을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 중앙처리장치의 4가지 기능에 대한 설명 중 옳지 않은 것은?

  1. 기억 기능을 수행하는 요소를 레지스터라 하며, 앞으로 당장 사용할 자료를 ROM에 기억한다.
  2. 연산 기능을 수행하는 요소는 연산기로서, 수치 연산과 논리 연산을 수행한다.
  3. 연산기와 레지스터 사이의 신호 회선을 통해 자료가 전달되는 기능이 전달 기능이다.
  4. 프로그램 의도대로 인스트럭션이 수행되도록 프로그램 카운터(PC)를 관리하며 인스트럭션을 해독하여 그 수행을 반복하도록 하는 기능이 제어 기능이다.
(정답률: 68%)
  • 중앙처리장치(CPU)의 기억 기능을 수행하는 레지스터는 CPU 내부의 고속 임시 기억 장치로, 당장 사용할 자료를 ROM이 아닌 RAM이나 레지스터 자체에 기억합니다.

    오답 노트
    연산 기능: 연산기가 수치 및 논리 연산 수행
    전달 기능: 연산기와 레지스터 간 신호 회선으로 자료 전달
    제어 기능: 프로그램 카운터(PC) 관리 및 인스트럭션 해독/수행 제어
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 반가산기에서 X=0, Y=1을 입력할 때, 출력 올림수(C)와 합(S)은?

  1. C=0, S=0
  2. C=1, S=0
  3. C=0, S=1
  4. C=1, S=1
(정답률: 77%)
  • 반가산기의 합(S)은 XOR 게이트, 올림수(C)는 AND 게이트의 논리를 따릅니다.
    합(S): $0 \oplus 1 = 1$
    올림수(C): $0 \cdot 1 = 0$
    따라서 결과는 $C=0, S=1$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 객체지향언어로 볼 수 없는 것은?

  1. JAVA
  2. C#
  3. C
  4. SmallTalk
(정답률: 74%)
  • C 언어는 절차 지향 언어로, 데이터와 함수를 분리하여 처리하는 방식입니다. 반면 JAVA, C#, SmallTalk은 데이터와 기능을 하나로 묶는 클래스 개념을 사용하는 객체지향 언어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 10진수 -9를 부호화된 2의 보수로 표현(8bit)한 것은?

  1. 10001001
  2. 11110110
  3. 00001001
  4. 11110111
(정답률: 58%)
  • 10진수 $-9$를 8비트 2의 보수로 변환하는 과정입니다.
    ① 절대값 $9$의 2진수: $$00001001$$
    ② 1의 보수(비트 반전): $11110110$
    ③ 2의 보수(1의 보수 + 1): $$11110111$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 컴퓨터의 성능을 측정할 수 있는 방법으로 단위 시간에 얼마나 많은 일을 실행했는가를 나타내는 것은?

  1. Clock
  2. Frequency
  3. Response Time
  4. Throughput
(정답률: 72%)
  • 처리량(Throughput)은 단위 시간당 컴퓨터가 처리하는 작업의 양을 의미하며, 시스템의 성능을 측정하는 핵심 지표입니다.

    오답 노트
    Response Time: 요청 후 응답까지 걸리는 시간
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 마이크로 오퍼레이션에서 명령어를 메모리로부터 읽은 내용이 오퍼랜드(operand)의 번지일 경우 수행과 관련있는 것은?

  1. 인터럽트 사이클
  2. 인출 사이클
  3. 실행 사이클
  4. 간접 사이클
(정답률: 35%)
  • 명령어 인출 후 오퍼랜드 부분이 실제 데이터가 아닌 데이터가 저장된 주소(번지)를 가리키고 있을 때, 실제 데이터의 주소를 다시 읽어오는 과정을 간접 사이클이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자계측

61. 계기정수 2400[Rev/kWh]의 적산전력계가 30[초]에 15회전 했을 때의 전력[W]은?

  1. 500
  2. 750
  3. 1000
  4. 1250
(정답률: 61%)
  • 적산전력계의 계기정수와 회전수를 이용하여 현재 소비되고 있는 전력을 구하는 문제입니다.
    ① [기본 공식] $P = \frac{3600 \times n}{K \times t}$ (전력 = 3600 × 회전수 / (계기정수 × 시간))
    ② [숫자 대입] $P = \frac{3600 \times 15}{2400 \times 30}$
    ③ [최종 결과] $P = 0.75$
    단위 변환을 통해 $0.75\text{kW}$는 $750\text{W}$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 다음 중 파형을 보면서 주파수 펄스 전압을 측정하는데 가장 적당한 계기는?

  1. 전압계
  2. 전위차계
  3. 전류계
  4. 오실로스코프
(정답률: 85%)
  • 오실로스코프는 전압의 시간적 변화를 화면에 시각적으로 표시하는 장치이므로, 파형을 직접 관찰하면서 주파수와 펄스 전압을 측정하기에 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 계수형 주파수계로 측정할 수 없는 것은?

  1. 주기 측정
  2. 고주파 진폭
  3. 분주비
  4. 주파수 측정
(정답률: 74%)
  • 계수형 주파수계는 일정 시간 동안 들어오는 펄스의 개수를 세어 주파수, 주기, 분주비를 측정하는 장치입니다.

    오답 노트
    고주파 진폭: 펄스의 개수가 아닌 전압의 크기를 측정해야 하므로 계수형 주파수계로는 측정 불가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 저주파대의 주파수 부표준기로 사용되며, 발진주파수를 연속 가변 할 수 없는 발진기는?

  1. 비트 주파 발진기
  2. 음차 발진기
  3. CR 발진기
  4. 소인 발진기
(정답률: 56%)
  • 음차 발진기는 수정 진동자나 금속 막대의 기계적 진동을 이용하므로 주파수 안정도가 매우 높지만, 발진 주파수를 연속적으로 가변할 수 없는 특징이 있어 저주파 부표준기로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음 중 고주파 전력 측정에 이용되는 것은?

  1. 볼로미터
  2. 딥미터
  3. 캠벨 브리지법
  4. 홀 발진기
(정답률: 72%)
  • 볼로미터는 전자기파를 흡수하여 발생하는 열 변화를 측정함으로써 고주파 전력을 측정하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 기지의 정전용량으로 미지 코일의 인덕턴스 측정에 사용되는 브리지는?

  1. 윈 브리지
  2. 맥스웰 브리지
  3. 켈빈더블 브리지
  4. 콜라우슈 브리지
(정답률: 70%)
  • 맥스웰 브리지는 기지의 정전용량(커패시터)을 이용하여 미지의 인덕턴스를 측정하는 대표적인 교류 브리지 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 무부하시 전압이 220[v]이고, 정격 부하시 전압이 200[V]일 때 전원전압 변동률은?

  1. 5[%]
  2. 10[%]
  3. 15[%]
  4. 20[%]
(정답률: 85%)
  • 전원전압 변동률은 정격 부하 시 전압에 대해 무부하 시 전압과 부하 시 전압의 차이가 어느 정도인지를 백분율로 나타낸 것입니다.
    ① [기본 공식]
    $$\epsilon = \frac{V_{0} - V_{n}}{V_{n}} \times 100$$
    ② [숫자 대입]
    $$\epsilon = \frac{220 - 200}{200} \times 100$$
    ③ [최종 결과]
    $\epsilon = 10$ %
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 다음 중 1[Ω]~10-5[Ω]의 아주 적은 저항을 측정할 때 사용하는 것은?

  1. 캘빈더블브리지(Kelvin double bridge)
  2. 휘스톤브리지(Wheatstone bridge)
  3. 맥스웰브리지(Maxwell bridge)
  4. 윈브리지(Wein bridge)
(정답률: 76%)
  • 휘스톤 브리지는 일반적인 저항 측정에 사용되지만, $1\Omega$이하의 아주 낮은 저항을 측정할 때는 리드선 저항 등의 오차가 커집니다. 이를 해결하기 위해 4단자 측정 방식을 사용하는 캘빈더블브리지(Kelvin double bridge)를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 2전력계법을 사용하여 3상 전력을 측정하였더니 각 전력계가 150[W], 170[W]를 지시하였다면 전 전력은?

  1. 20[W]
  2. 160[W]
  3. 320[W]
  4. 470[W]
(정답률: 76%)
  • 2전력계법을 이용한 3상 전력 측정 시, 전체 전력은 두 전력계 지시값의 단순 합으로 구할 수 있습니다.
    ① [기본 공식]
    $$P = P_{1} + P_{2}$$
    ② [숫자 대입]
    $$P = 150 + 170$$
    ③ [최종 결과]
    $P = 320$ W
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 다음 중 측정용 저주파 발진기로 주로 사용하지 않는 것은?

  1. 비트 발진기
  2. 음차 발진기
  3. CR 발진기
  4. 수정 발진기
(정답률: 63%)
  • 저주파 발진기로는 비트 발진기, 음차 발진기, CR 발진기 등이 사용되지만, 수정 발진기는 매우 높은 주파수 안정도가 필요할 때 사용하는 고주파 발진기에 적합하므로 저주파 측정용으로는 주로 사용하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 디지털 주파수계를 설명한 것 중 옳지 않은 것은?

  1. 10진 계수회로가 필요하다.
  2. 입력 전압을 증폭하여 파형을 펄스형으로 바꾼다.
  3. 정확한 시간 기준으로서 수정 발진기가 필요하다.
  4. 입력 피측정파를 분석하기 위하여 진폭레벨에 의한 A/D 컨버터가 필요하다.
(정답률: 70%)
  • 디지털 주파수계는 입력 파형을 펄스형으로 변환한 뒤, 수정 발진기의 정밀한 시간 기준을 바탕으로 10진 계수회로를 통해 주파수를 측정합니다. 주파수(횟수)를 세는 장치이므로 진폭 레벨을 디지털로 변환하는 A/D 컨버터는 필요하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 최대 눈금 300[V]인 0.2급 전압계로 전압을 측정하였더니 지시가 100[V]이었다. 상대오차는?

  1. 0.2[%]
  2. 0.4[%]
  3. 0.6[%]
  4. 0.8[%]
(정답률: 78%)
  • 계기의 정격 정밀도(계급)는 최대 눈금을 기준으로 정의되므로, 실제 측정값에서의 상대오차는 측정값이 작아질수록 커지게 됩니다.
    ① [기본 공식] $\text{상대오차} = \frac{\text{최대눈금}}{\text{지시값}} \times \text{계기급수}$
    ② [숫자 대입] $\text{상대오차} = \frac{300}{100} \times 0.2$
    ③ [최종 결과] $\text{상대오차} = 0.6\%$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 다음 기록계기의 기록 방식 중 정밀도가 가장 높은 것은?

  1. 펜식
  2. 직동식
  3. 타점식
  4. 자동평형식
(정답률: 76%)
  • 기록계기 중 자동평형식은 측정값과 동일한 평형 상태를 만들어 기록하는 방식으로, 펜식, 직동식, 타점식에 비해 오차가 가장 적고 정밀도가 가장 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 다음 중 진동편형 주파수계의 특징으로 옳지 않은 것은?

  1. 지시의 신뢰성이 높다.
  2. 보통 1000[Hz] 이상에서 사용된다.
  3. 지시가 단계적이고, 연속성이 없다.
  4. 구조가 간단하고, 전압의 파형에 영향이 없다.
(정답률: 62%)
  • 진동편형 주파수계는 구조가 간단하고 전압 파형에 영향을 주지 않으며 신뢰성이 높지만, 지시가 단계적으로 나타나 연속성이 없다는 단점이 있습니다. 주로 저주파 대역에서 사용되며 $1000\text{Hz}$이상의 고주파 대역에서는 사용하기 부적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 스펙트럼 분석기의 특징으로 적합하지 않은 것은?

  1. 주파수 대역폭이 넓다.
  2. CRT로 직시할 수 있다.
  3. 다이나믹(dynamic) 레이지가 좁다.
  4. 고정도(high precision) 측정이 가능하다.
(정답률: 74%)
  • 스펙트럼 분석기는 매우 넓은 주파수 대역폭을 가지며, 고정밀 측정이 가능하고 CRT를 통해 신호를 직접 확인할 수 있는 장치입니다. 특히 아주 작은 신호부터 큰 신호까지 측정할 수 있도록 다이나믹 레이지가 매우 넓은 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 내부 저항이 무한대인 전압계로 단자 A-B간의 전압을 측정하면?

  1. 3[V]
  2. 6[V]
  3. 10[V]
  4. 15[V]
(정답률: 86%)
  • 내부 저항이 무한대인 전압계를 연결하면 회로에 전류가 흐르지 않으므로, 전압계는 전원 전압 전체를 그대로 측정하게 됩니다.
    ① [기본 공식] $V_{AB} = V_{source}$ (전류 $I = 0$ 일 때)
    ② [숫자 대입] $V_{AB} = 15$
    ③ [최종 결과] $V_{AB} = 15$ V
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 음량계(VU meter)에 관한 설명으로 옳지 않은 것은?

  1. 감시용이며, 시정수는 중요하지 않다.
  2. 가변 저항 감쇠기와 연결하여 사용한다.
  3. 눈금은 VU 눈금 이외에 [%]눈금으로 표시한 것도 있다.
  4. 방송이나 녹음시 음성 레벨의 크기를 측정하기 위한 계기이다.
(정답률: 79%)
  • 음량계(VU meter)는 인간의 청감 특성에 맞게 설계된 계기로, 평균적인 음성 레벨을 측정하기 위해 적절한 시정수(Time Constant)를 갖는 것이 매우 중요합니다.

    오답 노트
    가변 저항 감쇠기와 연결하여 사용한다: 입력 레벨 조절을 위해 필요함
    눈금은 VU 눈금 이외에 [%]눈금으로 표시한 것도 있다: 표준 표시 방식임
    방송이나 녹음시 음성 레벨의 크기를 측정하기 위한 계기이다: VU meter의 기본 목적임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 10:1의 신호입력 프로브(PROBE)를 갖고, 수직 편향율이 2.5[V/cm]인 오실로스코프에서 수직편향 거리가 5[cm]일 때 입력 전압의 크기는?

  1. 20[V]
  2. 50[V]
  3. 1.25[V]
  4. 125[V]
(정답률: 53%)
  • 입력 전압은 오실로스코프의 수직 편향 거리와 편향율을 곱한 값에 프로브의 감쇠비를 곱하여 계산합니다.
    ① [기본 공식] $V = D \times S \times R$ (전압 = 편향 거리 $\times$ 편향율 $\times$ 프로브 배율)
    ② [숫자 대입] $V = 5 \times 2.5 \times 10$
    ③ [최종 결과] $V = 125$ V
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 고주파 전압 측정에 이용되는 것은?

  1. 레벨미터
  2. 볼로미터
  3. Q미터
  4. 전자전압계
(정답률: 46%)
  • 전자전압계는 진공관이나 트랜지스터와 같은 능동 소자를 사용하여 입력 임피던스를 높임으로써, 고주파 전압을 정밀하게 측정하는 데 적합한 계기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 다음 중 오실로스코프로 측정할 수 없는 것은?

  1. 전압
  2. 주기
  3. 위상각
  4. 전력량
(정답률: 73%)
  • 오실로스코프는 전압의 시간적 변화를 시각적으로 보여주는 장치이므로 전압, 주기, 위상각 등은 측정이 가능하지만, 전력량은 전압과 전류의 곱을 시간에 대해 적분해야 하는 값으로 전용 전력계가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
