전자산업기사 필기 기출문제복원 (2013-03-10)

전자산업기사 2013-03-10 필기 기출문제 해설

이 페이지는 전자산업기사 2013-03-10 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

전자산업기사
(2013-03-10 기출문제)

목록

1과목: 전자회로

1. 궤환증폭기에서 출력전압을 Vo, 출력전류를 Io, 입력전압을 Vs, 입력전류를 Is, 궤환 전압을 Vf, 궤환전류를 If라고 할 때 궤환률(β)을 올바르게 표현한 것은?

  1. 직렬-전류 궤환회로의 β는 Vf/Vo이다.
  2. 직렬-전압 궤환회로의 β는 Vo/If이다.
  3. 병렬-전압 궤환회로의 β는 Vf/Vo이다.
  4. 병렬-전류 궤환회로의 β는 Io/If이다.
(정답률: 61%)
  • 궤환률 $\beta$는 출력 신호에 대해 궤환 네트워크가 되돌려 보내는 신호의 비율을 의미합니다. 직렬-전류 궤환회로에서는 출력 전압 $V_{o}$에 대해 궤환 전압 $V_{f}$가 생성되어 입력단으로 되돌아가므로 $\beta$는 $V_{f}/V_{o}$로 표현됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음과 같은 연산증폭기 회로의 출력으로 적합한 것은?

(정답률: 86%)
  • 제시된 회로는 연산증폭기를 이용한 미분기 회로입니다. 입력단에 커패시터 $C$가 있고 피드백 경로에 저항 $R$이 연결된 구조에서 출력 전압은 입력 전압의 시간 변화율에 비례하며 위상이 $180^{\circ}$ 반전됩니다.
    회로의 소자 값이 $C = 1\mu\text{F}$, $R = 1\text{M}\Omega$이므로 시정수 $RC = 1\mu\text{F} \times 1\text{M}\Omega = 1$이 되어, 출력 식은 다음과 같습니다.
    $$\text{V}_o = -RC \frac{dV_i}{dt}$$
    $$\text{V}_o = -1 \times \frac{dV_i}{dt}$$
    $$\text{V}_o = -\frac{dV_i}{dt}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 FET 증폭회로의 전압증폭도는 약 얼마인가? (단, μ=500, rd=100[kΩ]이다.)

  1. -15
  2. -24
  3. -32
  4. -45
(정답률: 71%)
  • FET 공통 소스 증폭회로의 전압증폭도는 드레인 저항 $R_D$와 FET의 상호컨덕턴스 $g_m$의 곱으로 결정됩니다. 여기서 $g_m = \frac{\mu}{r_d}$ 관계를 이용합니다.
    ① [기본 공식] $A_v = -g_m R_D = -\frac{\mu}{r_d} R_D$
    ② [숫자 대입] $A_v = -\frac{500}{100 \times 10^3} \times 5 \times 10^3$
    ③ [최종 결과] $A_v = -25$ (근사치 -24)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 교차 일그러짐(crossover distortion) 현상은 어느 증폭기에서 발생하는가?

  1. A급 증폭기
  2. AB급 증폭기
  3. B급 증폭기
  4. A, B 및 AB급 증폭기 모두 교차 일그러짐 현상이 발생한다.
(정답률: 83%)
  • B급 증폭기는 신호의 양(+)과 음(-)의 반주기를 각각 서로 다른 트랜지스터가 담당하여 증폭합니다. 이때 두 트랜지스터가 교체되는 지점에서 전압이 0V 근처일 때 도통되지 않는 구간(Dead zone)이 발생하여 파형이 왜곡되는 교차 일그러짐 현상이 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 그림과 같은 회로에서 RL에 4[mA] 전류를 흘려주려고 한다. RL 값은?

  1. 2.5[kΩ]
  2. 4.5[kΩ]
  3. 3.5[kΩ]
  4. 5.5[kΩ]
(정답률: 78%)
  • 비반전 증폭 회로에서 출력 전압 $V_{out}$과 부하 저항 $R_{L}$에 흐르는 전류 $I_{L}$의 관계를 이용하여 $R_{L}$을 구합니다.
    ① [기본 공식]
    $$V_{out} = V_{in} \times (1 + \frac{R_{f}}{R_{1}})$$
    $$R_{L} = \frac{V_{out}}{I_{L}}$$
    ② [숫자 대입]
    $$V_{out} = 1.2 \times (1 + \frac{300\text{k}}{20\text{k}}) = 1.2 \times 16 = 19.2\text{V}$$
    $$R_{L} = \frac{19.2}{4\text{mA}}$$
    ③ [최종 결과]
    $$R_{L} = 4.8\text{k}\Omega$$
    ※ 제시된 정답 4.5k$\Omega$와 계산값이 상이하나, 공식에 따른 정답 도출 과정은 위와 같습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 궤환이 걸리지 않을 때의 증폭회로의 전압이득을 A, 궤환율을 β라 할 때 발진조건은?

  1. Aβ < 1
  2. A = -β
  3. Aβ ≥ 1
  4. A = β
(정답률: 79%)
  • 발진 회로가 지속적으로 발진하기 위해서는 루프 이득(Loop Gain)이 1보다 크거나 같아야 한다는 바크하우젠(Barkhausen) 기준을 만족해야 합니다.
    ① [기본 공식] $A \beta \ge 1$
    ② [숫자 대입] (조건식 그대로 적용)
    ③ [최종 결과] $A \beta \ge 1$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 중 SSB 검파기로 사용되지 않는 것은?

  1. 비 검파기
  2. 링 검파기
  3. 승적 검파기
  4. 싱크로다인 검파기
(정답률: 75%)
  • SSB(단측파대) 신호를 복조하기 위해서는 반송파를 다시 생성하여 곱해주는 동기 검파 방식이 필요합니다. 링 검파기, 승적 검파기, 싱크로다인 검파기는 모두 이러한 동기 검파를 수행할 수 있는 장치이지만, 비 검파기는 주로 AM의 포락선 검파에 사용되므로 SSB 검파기로는 부적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 펄스 부호 변조 방식에 대한 설명으로 옳은 것은?

  1. 샘플-홀드(sample-hole) 회로를 이용한다.
  2. 신호파의 진폭을 양자화하여 2진법으로 표현하는 방식이다.
  3. 펄스의 주기, 폭은 일정하고 진폭을 입력신호 전압에 따라 변화시키는 방식이다.
  4. 신호 레벨의 증감을 Δ만큼 변화되는 계단파에 근사시키고 그것을 음양의 펄스로 변화시킨다.
(정답률: 73%)
  • 펄스 부호 변조(PCM)는 아날로그 신호를 표본화, 양자화, 부호화 과정을 거쳐 디지털 신호로 변환하는 방식으로, 신호파의 진폭을 양자화하여 2진법으로 표현하는 것이 핵심입니다.

    오답 노트
    펄스의 주기, 폭은 일정하고 진폭을 변화시키는 방식: PAM 방식
    계단파에 근사시켜 음양의 펄스로 변화: 델타 변조 방식
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 전류 증폭률 α와 β에 대한 관계식으로 옳지 않은 것은?

(정답률: 66%)
  • 전류 증폭률 $\beta$는 베이스 전류에 대한 컬렉터 전류의 비로 정의됩니다.
    $$\beta = \frac{I_C}{I_B}$$
    따라서 $\beta = \frac{I_B}{I_C}$ 라고 표현한 $\text{}$는 잘못된 관계식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. α=0.98, ICD=20[μA]의 값을 가지는 트랜지스터를 이미터 접지로 하면 컬렉터 차단전류 ICEO는 몇 [μA]로 되는가?

  1. 19.6[μA]
  2. 20[μA]
  3. 980[μA]
  4. 1000[μA]
(정답률: 53%)
  • 컬렉터 차단전류 $I_{CEO}$는 베이스-이미터 접합이 개방되었을 때의 컬렉터 전류로, 컬렉터-베이스 차단전류 $I_{CBO}$와 $\alpha$의 관계식을 통해 구할 수 있습니다.
    ① [기본 공식] $I_{CEO} = \frac{I_{CBO}}{1 - \alpha}$
    ② [숫자 대입] $I_{CEO} = \frac{20}{1 - 0.98}$
    ③ [최종 결과] $I_{CEO} = 1000$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 그림과 같은 발진회로에 관한 설명 중 옳은 것은?

  1. C와 R을 사용하여 부궤환으로 발진시킨 것이다.
  2. 다이나트론에 의한 부성저항과 C로 발진시킨 것이다.
  3. 발진을 계속하기 위해서는 증폭도가 29 이상이 되어야 한다.
  4. 컬렉터의 LC 동조회로를 C 및 R로 베이스 결합한 것이다.
(정답률: 71%)
  • 제시된 회로 는 RC 위상천이 발진회로입니다. 3단의 RC 회로를 통해 총 $180^{\circ}$의 위상 변화를 일으키며, 발진 조건을 만족하기 위해 증폭도는 $29$이상이 되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 다음 회로에서 Zener에 인가되는 전압은 몇 [V]인가? (단, Vo = -10.3[V]이다.)

  1. -4.3[V]
  2. -5.3[V]
  3. -15.3[V]
  4. 9.3[V]
(정답률: 77%)
  • 제너 다이오드에 인가되는 전압은 출력 전압과 입력 전압의 합으로 계산됩니다.
    ① [기본 공식] $V_{z} = V_{o} + V_{i}$
    ② [숫자 대입] $V_{z} = -10.3 + 5$
    ③ [최종 결과] $V_{z} = -5.3$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 중 상보대칭(complementary symmetry) SEPP 회로의 장점은?

  1. 같은 크기의 부하일 경우 DEPP보다 출력이 크다.
  2. 단전원 방식일 경우 DEPP보다 컬렉터 공급 전원이 높다.
  3. 위상 반전 회로가 불필요하다.
  4. 입력 회로가 복잡하지 않다.
(정답률: 68%)
  • 상보대칭(complementary symmetry) SEPP 회로는 NPN 트랜지스터와 PNP 트랜지스터를 한 쌍으로 사용하여 출력단을 구성하므로, 별도의 위상 반전 회로가 불필요하다는 것이 가장 큰 장점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 회로는 어떤 목적에 이용될 수 있는가?

  1. 클램핑(Clamping)
  2. 클리핑(Clipping)
  3. 정류기(Rectifier)
  4. 변조(Modulation)
(정답률: 87%)
  • 제시된 회로 는 커패시터 $C$와 다이오드 $D$를 사용하여 입력 신호의 파형을 유지하면서 직류 레벨을 이동시키는 클램핑(Clamping) 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 단일 증폭기와 비교한 B급 푸시풀 증폭기의 특징으로 적합하지 않은 것은?

  1. 효율이 더 높다.
  2. 더 큰 출력을 얻는다.
  3. 전원의 맥동에 의한 잡음이 제거된다.
  4. 기수 고조파에 의한 일그러짐이 감소된다.
(정답률: 68%)
  • B급 푸시풀 증폭기는 효율이 높고 큰 출력을 얻을 수 있으며, 전원 맥동 잡음 제거에 유리합니다. 하지만 교차 왜곡(Cross-over Distortion)으로 인해 기수 고조파에 의한 일그러짐이 발생하므로, 기수 고조파에 의한 일그러짐이 감소된다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 직ㆍ병렬저항 RC 이상형 발진회로의 발진주파수로 옳은 것은?

  1. 직렬저항 RC 이상형 발진회로의 발진주파수 :
  2. 직렬저항 RC 이상형 발진회로의 발진주파수 :
  3. 병렬저항 RC 이상형 발진회로의 발진주파수 :
  4. 병렬저항 RC 이상형 발진회로의 발진주파수 :
(정답률: 68%)
  • RC 위상 변이 발진회로에서 저항의 연결 방식에 따라 발진 주파수 공식이 달라집니다. 병렬저항 RC 이상형 발진회로의 경우, 주파수 결정 식은 다음과 같습니다.
    ① [기본 공식] $f = \frac{1}{2\pi\sqrt{6}RC}$
    따라서 병렬저항 RC 이상형 발진회로의 발진주파수로 옳은 것은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 회로의 파형으로 옳은 것은?

(정답률: 84%)
  • 제시된 회로는 다이오드와 전원 $V_{BB}$를 이용한 클리핑(Clipping) 회로입니다. 입력 신호 $V_i$가 정현파일 때, 상단 다이오드와 $V_{BB}$에 의해 양의 전압은 $V_{BB}$에서 제한되고, 하단 다이오드에 의해 음의 전압은 $-V_{BB}$에서 제한되는 이중 클리퍼 동작을 수행합니다.
    따라서 출력 파형 $V_o$는 $\pm V_{BB}$ 범위 내에서 평탄하게 잘린 형태가 되며, 이는 와 일치합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 전압이득이 40[dB]인 저주파 증폭기에서 출력신호의 왜율이 10[%]일 때 이를 1[%]로 개선하기 위해서는 부궤환율(β)은 얼마로 하여야 하는가?

  1. 0.01
  2. 0.03
  3. 0.05
  4. 0.09
(정답률: 72%)
  • 부궤환(Negative Feedback)을 적용하면 왜율이 $1 + A\beta$ 배만큼 감소합니다. 여기서 $A$는 전압이득입니다.
    먼저 전압이득 $40\text{dB}$를 배수로 환산하면 $A = 10^{\frac{40}{20}} = 100$ 입니다.
    왜율 개선비는 $\frac{10\%}{1\%} = 10$이므로, $1 + A\beta = 10$이 되어야 합니다.
    ① [기본 공식] $1 + A\beta = \frac{\text{왜율}_{\text{개선 전}}}{\text{왜율}_{\text{개선 후}}}$
    ② [숫자 대입] $1 + 100\beta = \frac{10}{1}$
    ③ [최종 결과] $\beta = 0.09$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 중 신호의 일그러짐이 가장 적고 안정한 증폭기는?

  1. A급
  2. B급
  3. C급
  4. AB급
(정답률: 82%)
  • A급 증폭기는 입력 신호의 전 주기에 걸쳐 전류가 흐르도록 바이어스를 설정하므로, 교차 왜곡(Crossover Distortion)이 발생하지 않아 신호의 일그러짐이 가장 적고 선형성이 매우 우수하며 안정적입니다.

    오답 노트
    B급: 교차 왜곡 발생
    C급: 왜곡이 매우 심함 (효율 중시)
    AB급: B급의 왜곡을 줄이기 위해 A급과 B급의 중간 형태로 동작
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 여러 개의 신호들을 조합하여 하나의 신호를 선택하는 것은?

  1. 레지스터
  2. 버퍼
  3. 라인 트랜시버
  4. 디멀티플렉서
(정답률: 86%)
  • 디멀티플렉서(Demultiplexer)는 하나의 입력 신호를 여러 개의 출력선 중 하나로 선택하여 전달하는 회로입니다. (참고: 여러 신호 중 하나를 선택해 출력하는 것은 멀티플렉서이며, 선택된 신호를 다시 분배하는 것이 디멀티플렉서의 역할입니다.)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전기자기학 및 회로이론

21. 다음 중 도체의 고유저항과 관계없는 것은?

  1. 온도
  2. 길이
  3. 단면적
  4. 단면적의 모양
(정답률: 77%)
  • 고유저항 $\rho$는 물질의 종류와 온도에 의해서만 결정되는 물질 고유의 특성값입니다. 따라서 도체의 크기나 형태와는 무관합니다.

    오답 노트
    온도: 온도 변화에 따라 저항값이 변하므로 관계있음
    길이, 단면적: 이는 전체 저항 $R$에는 영향을 주지만, 물질 고유의 성질인 고유저항 $\rho$와는 관계없음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 맥스웰(Maxwell) 방정식 중 잘못된 것은?

(정답률: 66%)
  • 맥스웰 방정식 중 가우스 법칙에 따르면 전속밀도 $D$의 발산은 자유전하 밀도 $\rho$와 같습니다. 따라서 $\nabla \cdot D = 0$이라는 표현은 전하가 없는 특수한 경우에만 성립하며, 일반적인 법칙으로는 잘못된 식입니다.

    오답 노트
    $\nabla \cdot D = \rho$: 가우스 법칙 (옳음)
    $\nabla \times E = -\frac{\partial B}{\partial t}$: 패러데이 법칙 (옳음)
    $\nabla \times H = J + \frac{\partial D}{\partial t}$: 앙페르-맥스웰 법칙 (옳음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 분극 P, 전속밀도 D, 전계 E, 유전율 ε 사이의 관계를 옳게 나타낸 식은?

(정답률: 58%)
  • 유전체 내에서 분극 $P$는 전속밀도 $D$와 전계 $E$의 관계를 통해 정의되며, 진공의 유전율 $\epsilon_0$와 비유전율 $\epsilon_s$를 이용하여 다음과 같이 나타냅니다.
    $$P = \epsilon_0(\epsilon_s - 1)E$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. v[m/s]의 속도를 가진 전자가 B[Wb/m2]의 평등자계에 직각으로 들어가면 원운동을 한다. 이때 원운동의 주기는? (단, 원의 반지름은 r[m], 전자의 전하를 e[C], 질량을 m[kg]이라 한다.)

(정답률: 53%)
  • 자기장 속에서 전하가 받는 로런츠 힘이 구심력으로 작용하여 원운동을 하게 됩니다. 주기는 원둘레를 속도로 나눈 값으로 유도됩니다.
    ① [기본 공식] $T = \frac{2\pi m}{eB}$
    ② [숫자 대입] (변수 그대로 대입)
    ③ [최종 결과] $T = \frac{2\pi m}{eB}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 전계 E[V/m]내의 한 점에 q[C]의 점전하를 놓을 때, 이 전하에 작용하는 힘은 몇 [N]인가?

(정답률: 73%)
  • 전계 $E$ 내에 전하 $q$가 놓였을 때 받는 전기력 $F$는 전하량과 전계 세기의 곱으로 정의됩니다.
    ① [기본 공식] $F = qE$ 힘 = 전하량 × 전계 세기
    ② [숫자 대입] $F = q \times E$
    ③ [최종 결과] $F = qE$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 강자성체의 자화의 세기 J와 자화력 H 사이의 관계는?

(정답률: 74%)
  • 강자성체에 자화력 $H$를 가하면 자화의 세기 $J$가 증가하다가, 어느 순간 더 이상 증가하지 않고 포화되는 '자기 포화' 현상이 발생합니다.
    이 관계를 그래프로 나타내면 $H$가 증가함에 따라 $J$가 완만하게 상승하다가 수평이 되는 곡선 형태가 됩니다.
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 어떤 자기회로에서 자기인덕턴스는 권회수의 몇 승에 비례하는가?

  1. 1/2
  2. 1
  3. 2
  4. 3
(정답률: 73%)
  • 자기인덕턴스 $L$은 권수 $N$의 제곱에 비례하는 성질을 가지고 있습니다. 이는 인덕턴스 공식 $L = \frac{N^2\mu S}{l}$에서 확인할 수 있습니다.
    따라서 권회수의 $2$승에 비례합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 정전용량이 C인 콘덴서에서 극판사이의 비유전율이 2인 유전체를 제거하고 공기로 채운 경우 그 때의 용량을 Co라고 하면 , C와 Co의 관계는?

(정답률: 71%)
  • 콘덴서의 정전용량은 유전율에 비례합니다. 비유전율이 $\epsilon_r$인 유전체가 채워져 있을 때의 용량 $C$는 공기 중일 때의 용량 $C_0$에 비유전율을 곱한 값과 같습니다.
    비유전율이 $2$이므로 $C = 2C_0$가 성립합니다.
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 길이 1[cm]마다 권수가 50인 무한장 솔레노이드에 500[mA]의 전류를 흘릴 때 내부의 자계는 몇 [AT/m]인가?

  1. 1250[AT/m]
  2. 2500[AT/m]
  3. 12500[AT/m]
  4. 25000[AT/m]
(정답률: 62%)
  • 무한장 솔레노이드 내부의 자계 세기는 단위 길이당 권수와 전류의 곱으로 계산합니다. 여기서 길이 $1\text{cm}$당 권수가 $50$이므로, 단위 길이 $1\text{m}$당 권수 $n$은 $50 \times 100 = 5000$회입니다.
    ① [기본 공식] $H = nI$ 자계 세기 = 단위 길이당 권수 × 전류
    ② [숫자 대입] $H = 5000 \times 0.5$
    ③ [최종 결과] $H = 2500$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 공기 중에서 두 개의 단위 점전하 +1[C]이 1[m]거리에 놓여 있을 때 작용하는 힘의 크기와 작용하는 힘은?

  1. 9×109 [N], 흡인력
  2. 9×109 [N], 반발력
  3. 9×10-9 [N], 흡인력
  4. 9×10-9 [N], 반발력
(정답률: 58%)
  • 쿨롱의 법칙을 사용하여 두 점전하 사이에 작용하는 힘을 구합니다. 같은 극성의 전하(+와 +) 사이에는 서로 밀어내는 반발력이 작용합니다.
    ① [기본 공식] $F = k \frac{q_1 q_2}{r^2}$
    ② [숫자 대입] $F = 9 \times 10^9 \frac{1 \times 1}{1^2}$
    ③ [최종 결과] $F = 9 \times 10^9$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 복소수 전압 [V]를 정현파의 순시식으로 나타내면?

(정답률: 65%)
  • 복소수 전압 $E = -10e^{j\frac{3}{2}\pi}$를 순시식으로 변환합니다. 먼저 $-10$을 극형식으로 바꾸면 $10e^{j\pi}$이므로, 전체 위상은 $\pi + \frac{3}{2}\pi = \frac{5}{2}\pi$가 되며 이는 $\frac{1}{2}\pi$와 같습니다. 실효값이 $10\text{V}$이므로 최댓값은 $10\sqrt{2}\text{V}$가 됩니다.
    ① [기본 공식] $v(t) = V_m \sin(\omega t + \theta)$
    ② [숫자 대입] $v(t) = 10\sqrt{2} \sin(\omega t + \frac{\pi}{2})$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 어떤 4단자망의 입력 단자 사이의 영상 임피던스 Z01과 출력 단자 사이의 영상 임피던스 Z02가 같게 되려면 4단자 정수 사이에 어떠한 관계가 있어야 하는가?

  1. B = C
  2. A = D
  3. AB = CD
  4. AD = BC
(정답률: 63%)
  • 4단자망의 영상 임피던스는 입력측과 출력측이 대칭일 때 서로 같습니다. 4단자 정수에서 $A$와 $D$는 각각 입력과 출력의 전압 이득과 관련이 있으며, $A = D$일 때 회로는 대칭 구조가 되어 두 영상 임피던스가 동일해집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 그림과 같은 이상 변압기에서 1차 전압 V1=100[V]일 때, 2차 전압 V2=12[V]가 되도록 1차 코일 수를 n1=200회로 하였다. 2차 코일 수 n2는 몇 회로 하면 되는가?

  1. 10
  2. 12
  3. 20
  4. 24
(정답률: 78%)
  • 이상 변압기에서 전압비는 코일의 권수비에 비례한다는 원리를 이용합니다.
    ① [기본 공식] $\frac{V_1}{V_2} = \frac{n_1}{n_2}$
    ② [숫자 대입] $\frac{100}{12} = \frac{200}{n_2}$
    ③ [최종 결과] $n_2 = 24$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 의 라플라스 변환은?

(정답률: 65%)
  • 함수 $f(t) = \frac{t}{2\omega} \sin \omega t$의 라플라스 변환을 구하는 문제입니다. $\sin \omega t$의 변환 결과인 $\frac{\omega}{s^2 + \omega^2}$에 $t$가 곱해진 형태의 미분 성질 $\mathcal{L}\{t f(t)\} = -\frac{d}{ds} F(s)$를 적용합니다.
    ① [기본 공식]
    $$ F(s) = \frac{1}{2\omega} ( -\frac{d}{ds} \frac{\omega}{s^2 + \omega^2} ) $$
    ② [숫자 대입]
    $$ F(s) = \frac{1}{2\omega} ( \frac{2\omega s}{(s^2 + \omega^2)^2} ) $$
    ③ [최종 결과]
    $$ F(s) = \frac{s}{(s^2 + \omega^2)^2} $$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 그림과 같은 이상변압기에서 Ri=100[Ω], RL=400[Ω]일 때 권선비 n1:n2는 얼마인가?

  1. 1:2
  2. 1:4
  3. 2:1
  4. 4:1
(정답률: 60%)
  • 이상변압기에서 임피던스 정합 조건에 따라 1차측 임피던스는 2차측 임피던스에 권선비의 제곱을 곱한 것과 같습니다.
    $$ R_i = (\frac{n_1}{n_2})^2 R_L $$
    ① [기본 공식]
    $$ \frac{n_1}{n_2} = \sqrt{\frac{R_i}{R_L}} $$
    ② [숫자 대입]
    $$ \frac{n_1}{n_2} = \sqrt{\frac{100}{400}} $$
    ③ [최종 결과]
    $$ \frac{n_1}{n_2} = \frac{1}{2} $$
    따라서 권선비 $n_1:n_2$는 1:2 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. ABCD 전송 파라미터에서 단락 역방향 전류이득을 나타내는 파라미터는?

  1. A
  2. B
  3. C
  4. D
(정답률: 71%)
  • ABCD 전송 파라미터(4단자 정수)에서 각 파라미터는 입력/출력 전압과 전류의 관계를 나타냅니다. 이 중 파라미터 D는 출력측을 단락시켰을 때의 역방향 전류 이득을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. R-L 직렬회로의 시정수는?

  1. RL
  2. 1/(RL)
  3. R/L
  4. L/R
(정답률: 72%)
  • R-L 직렬회로에서 시정수는 회로의 응답 속도를 결정하는 상수로, 인덕턴스를 저항으로 나눈 값으로 정의합니다.
    핵심 공식은 다음과 같습니다.
    $$ \tau = \frac{L}{R} $$

    오답 노트
    RL: 시정수 정의와 무관함
    1/(RL): 시정수의 역수 형태가 아님
    R/L: R-L 회로가 아닌 다른 물리량의 비율임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 회로에서 20[Ω] 저항에 흐르는 전류는?

  1. 0[A]
  2. 0.4[A]
  3. 0.6[A]
  4. 4[A]
(정답률: 64%)
  • 회로도를 분석하면 $20\Omega$ 저항과 $40\Omega$ 저항이 병렬로 연결되어 있으나, 회로의 가장 우측 경로가 저항 없이 전원과 직접 연결된 단락(Short) 상태입니다. 전류는 저항이 없는 경로로만 흐르려는 성질이 있으므로, $20\Omega$ 저항으로는 전류가 흐르지 않습니다.
    따라서 흐르는 전류는 $0\text{A}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. F(s)=1의 역라플라스 변환 f(t)는?

  1. 1
  2. U(t)
  3. δ(t)
  4. t
(정답률: 83%)
  • 라플라스 변환의 기본 성질에 따라, 시간 영역에서의 단위 임펄스 함수 $\delta(t)$를 라플라스 변환하면 $s$ 영역에서 상수 1이 됩니다. 따라서 $F(s)=1$의 역라플라스 변환은 $\delta(t)$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 콘덴서 양단에 걸리는 전압은 회로에 흐르는 전류를 기준으로 어느 정도의 위상을 갖는가?

  1. 90°
  2. -90°
  3. 180°
  4. -180°
(정답률: 66%)
  • 콘덴서(커패시터)에서는 전류가 전압보다 위상이 $90^{\circ}$ 앞섭니다. 반대로 전압을 기준으로 하면 전류보다 위상이 $90^{\circ}$ 뒤처지게 되므로, 전압의 위상은 $-90^{\circ}$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자계산기일반

41. EBCDIC 코드는 16진수 몇 자리로 1문자를 표현할 수 있는가?

  1. 1
  2. 2
  3. 4
  4. 8
(정답률: 61%)
  • EBCDIC 코드는 1문자를 표현하기 위해 8비트를 사용합니다. 16진수 한 자리는 4비트를 표현하므로, 8비트를 표현하기 위해서는 16진수 2자리가 필요합니다.
    ① [기본 공식] $\text{16진수 자리 수} = \frac{\text{전체 비트 수}}{4}$
    ② [숫자 대입] $\text{16진수 자리 수} = \frac{8}{4}$
    ③ [최종 결과] $\text{16진수 자리 수} = 2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 어떤 디스크팩이 8매로 되어 있다. 1면에는 200개의 트랙을 사용할 수 있다고 하면 사용 가능한 실린더는 몇 개가 되는가?

  1. 100
  2. 200
  3. 1600
  4. 3200
(정답률: 72%)
  • 실린더는 디스크 팩 내의 모든 디스크에서 동일한 반지름 위치에 있는 트랙들의 집합을 의미합니다. 따라서 실린더의 수는 디스크 매수와 상관없이 디스크 1면당 존재하는 트랙의 수와 동일합니다.
    ① [기본 공식] $\text{실린더 수} = \text{트랙 수}$
    ② [숫자 대입] $\text{실린더 수} = 200$
    ③ [최종 결과] $\text{실린더 수} = 200$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 입출력 동작이 시작되어 끝날 때까지의 하나의 입출력 장치가 전용으로 쓸 수 있는 채널로서 고속장치에 주로 쓰이는 채널은?

  1. Selector Channel
  2. Multiplexer Channel
  3. Block Multiplexer Channel
  4. DMA
(정답률: 66%)
  • 셀렉터 채널(Selector Channel)은 하나의 고속 입출력 장치와 전용으로 연결되어 데이터 전송이 끝날 때까지 채널을 독점적으로 사용하는 방식입니다.

    오답 노트
    Multiplexer Channel: 여러 저속 장치를 시분할 방식으로 공유함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 중 설명이 잘못된 것은?

  1. 어셈블러(assembler)는 어셈블리 언어로 된 프로그램을 기계어로 번역한다.
  2. 컴파일러(compiler)는 저급 언어의 원시 프로그램을 목적 프로그램으로 변환한다.
  3. 인터프리터(interpreter)는 고급 언어로 기술된 원시 프로그램의 문장을 하나씩 읽어내어 바로 실행 처리한다.
  4. 크로스 컴파일러(cross compiler)는 한 컴퓨터에서 다른 컴퓨터의 목적 프로그램을 만들어내는 번역기이다.
(정답률: 60%)
  • 컴파일러는 저급 언어가 아니라 고급 언어(C, Java 등)로 작성된 원시 프로그램을 기계어 형태의 목적 프로그램으로 한꺼번에 변환하는 번역기입니다.

    오답 노트
    어셈블러: 어셈블리 언어(저급 언어)를 기계어로 번역하는 것이 맞음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 묵시적 주소지정 방식에서 산술 연산을 실행하는데 사용되는 레지스터는?

  1. 누산기
  2. 데이터 레지스터
  3. 주소 레지스터
  4. 인덱스 레지스터
(정답률: 80%)
  • 묵시적 주소지정 방식은 명령어 내에 오퍼랜드(피연산자)를 명시하지 않고, 기본적으로 누산기(Accumulator)를 사용하도록 약속된 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 어셈블리 언어로 프로그램을 작성할 때 절대번지 대신에 간단한 기호 명칭을 사용할 수 있는데 이러한 번지를 무엇이라 하는가?

  1. 자기 번지(self address)
  2. 기호 번지(symbolic address)
  3. 상대 번지(relative address)
  4. 기호 상대 번지(symbolic relative address)
(정답률: 71%)
  • 어셈블리 언어에서 메모리의 절대 주소 대신 프로그래머가 정의한 식별자(이름)를 사용하여 주소를 지정하는 방식을 기호 번지(symbolic address)라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. -25를 2의 보수 형태 2진수로 나타내어 다시 이를 왼쪽으로 1비트만큼 산술 이동했을 때의 값은?

  1. 11100110
  2. 11001110
  3. 11100111
  4. 11001111
(정답률: 63%)
  • 먼저 $-25$를 8비트 2의 보수로 변환한 뒤, 산술 왼쪽 시프트(Arithmetic Shift Left)를 수행합니다.
    1. $+25$의 2진수: $00011001$
    2. 1의 보수: $11100110$
    3. 2의 보수(1의 보수 + 1): $11100111$
    4. 산술 왼쪽 시프트 1비트: 최상위 비트를 유지하며 왼쪽으로 밀고 빈자리는 $0$으로 채웁니다.
    $$11100111 \rightarrow 11001110$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 인터럽트(interrupt)에 관한 설명으로 틀린 것은?

  1. 내부 혹은 외부장치로부터 요구되는 우선 서비스 요청이다.
  2. 주로 소프트웨어, 하드웨어의 원인에 의해서 발생된다.
  3. PSW(Program Status Word)와는 관계없다.
  4. 고정소수점 연산의 오버플로우(Overflow) 발생 때 발생한다.
(정답률: 77%)
  • 인터럽트가 발생하면 현재 실행 중인 프로그램의 상태 정보(PC, 플래그 등)를 보존해야 하므로, 프로그램 상태 워드인 PSW(Program Status Word)와 밀접한 관계가 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 컴퓨터 연산에서 보수(Complement)를 사용하는 목적으로 가장 적합한 것은?

  1. 가산기를 이용하여 감산을 하기 위하여
  2. 연산 속도를 줄이기 위하여
  3. 감산 연산을 할 수가 없기 때문에
  4. 논리 연산의 게이트 수를 줄이기 위하여
(정답률: 74%)
  • 컴퓨터는 뺄셈을 위한 별도의 감산기를 만드는 대신, 빼려는 수의 보수를 취해 더함으로써 가산기만으로 감산 연산을 효율적으로 수행할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 명령어의 번지부가 지정한 기억장소의 내용을 실제 데이터가 들어있는 번지로 하는 주소지정방식은?

  1. 간접 주소지정방식
  2. 직접 주소지정방식
  3. 상대 주소지정방식
  4. 인덱스 주소지정방식
(정답률: 51%)
  • 간접 주소지정방식은 명령어의 번지부가 실제 데이터가 저장된 주소가 아니라, 데이터가 저장된 실제 주소를 가지고 있는 기억장소의 번지를 지정하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 복잡한 계산이나 수식의 처리에 적합하여 과학 기술 계산용으로 쓰이는 언어는?

  1. BASIC 언어
  2. COBOL 언어
  3. PASCAL 언어
  4. FORTRAN 언어
(정답률: 65%)
  • FORTRAN 언어는 Formula Translation의 약자로, 수치 계산과 복잡한 수식 처리에 최적화되어 있어 과학 기술 계산용으로 널리 사용되는 언어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 프로그램 카운터(program counter)는 다음에 실행해야 할 프로그램 명령의 어떤 것을 유지하는가?

  1. 클록(Clock)
  2. 주소(Address)
  3. 동작(Operation)
  4. 상태(Atatus)
(정답률: 74%)
  • 프로그램 카운터(PC)는 CPU가 다음에 실행할 명령어의 메모리 주소를 저장하여 순차적인 명령어 실행을 가능하게 하는 레지스터입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음 논리 연산 중 이항(binary) 연산에 해당되는 것은?

  1. Move
  2. Complement
  3. Shift
  4. AND
(정답률: 75%)
  • 이항(binary) 연산은 두 개의 피연산자를 필요로 하는 연산입니다. AND 연산은 두 개의 입력값을 비교하여 결과를 도출하므로 이항 연산에 해당합니다.

    오답 노트
    Move, Complement, Shift : 하나의 피연산자만을 대상으로 수행하는 단항(unary) 연산입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 인터럽트 발생 요인이 아닌 것은?

  1. 컴퓨터 조작원의 의도적인 행위
  2. 프로그램 상의 문제 발생
  3. 입출력 처리 요청
  4. 서브루틴 요청
(정답률: 66%)
  • 인터럽트는 CPU가 프로그램을 실행하는 도중 예기치 않은 상황이나 외부 요청이 발생했을 때 처리를 일시 중단하는 것입니다. 조작원의 개입, 프로그램 오류, 입출력 요청 등이 이에 해당합니다.

    오답 노트
    서브루틴 요청: 프로그램의 흐름에 따라 호출되는 일반적인 제어 흐름이며, 비정상적인 중단을 일으키는 인터럽트와는 다릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 컴퓨터의 입출력 및 처리 속도를 향상시키기 위한 목적과 관계없는 것은?

  1. DMA(Direct Memory Access)
  2. CAM(Content Addressable Memory)
  3. Cache Memory
  4. PLA(Programmable Logic Array)
(정답률: 63%)
  • DMA, CAM, Cache Memory는 모두 데이터 전송 경로를 최적화하거나 접근 속도를 높여 시스템 성능을 향상시키는 기술입니다.

    오답 노트
    PLA(Programmable Logic Array): 논리 회로를 구현하기 위한 가변 논리 소자로, 입출력 속도 향상과는 직접적인 관계가 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 마이크로컴퓨터의 기본적 내부 구조를 가장 올바르게 표시한 것은?

  1. 주기억 장치, 연산 장치
  2. 연산 장치, 제어 장치
  3. 제어 장치, 주기억 장치
  4. 주기억 장치, 중앙처리 장치
(정답률: 61%)
  • 마이크로컴퓨터의 가장 기본적인 내부 구조는 데이터를 저장하는 주기억 장치와 데이터를 처리하는 중앙처리 장치(CPU)로 구성됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 마이크로프로세서 구성 요소들을 기능별로 분류한 것 중 옳지 않은 것은?

  1. ROM, RAM은 반드시 별도의 칩으로 구성해야 한다.
  2. 마이크로프로세서 칩은 중앙처리장치와 동등한 역할을 한다.
  3. ROM, RAM 칩은 필요에 따라 적절한 기억장소의 크기를 선택할 수 있다.
  4. 인터페이스는 CPU와 많은 종류의 입출력 장치들과의 접속을 수행한다.
(정답률: 77%)
  • 마이크로프로세서 설계 시 ROM과 RAM은 시스템의 요구 사양에 따라 CPU 내부에 통합하여 구성하거나 별도의 칩으로 구성할 수 있으므로, 반드시 별도로 구성해야 한다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 데이터 전송 명령에 속하지 않는 것은?

  1. LOAD
  2. STORE
  3. MOVE
  4. AND
(정답률: 80%)
  • AND는 두 데이터를 논리적으로 연산하는 논리 연산 명령에 해당합니다.

    오답 노트
    LOAD, STORE, MOVE: 메모리와 레지스터 간에 데이터를 주고받는 데이터 전송 명령입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 프로그램 언어로 프로그램을 작성하는 것을 무엇이라 하는가?

  1. Debugging
  2. Flowchart
  3. Coding
  4. Execute
(정답률: 83%)
  • 코딩(Coding)은 특정 프로그래밍 언어의 문법을 사용하여 컴퓨터가 이해할 수 있는 소스 코드를 작성하는 과정을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 에러(error)의 발생을 검출하고 교정을 할 수 있는 코드는?

  1. BCD Code
  2. ASCII Code
  3. Hamming Code
  4. Excess-3 Code
(정답률: 85%)
  • 해밍 코드(Hamming Code)는 데이터 전송 중 발생한 에러를 검출할 뿐만 아니라, 에러가 발생한 위치를 찾아내어 스스로 교정할 수 있는 오류 정정 코드입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자계측

61. 내부저항이 10[kΩ]인 전압계에 측정범위를 5배로 하기 위한 배율저항 R의 값은?

  1. 2.5[kΩ]
  2. 30[kΩ]
  3. 40[kΩ]
  4. 50[kΩ]
(정답률: 68%)
  • 전압계의 측정 범위를 확대하기 위해서는 내부저항과 직렬로 배율저항을 연결하여 전압을 분배시켜야 합니다.
    $$R = (n - 1) \times R_v$$
    $$R = (5 - 1) \times 10\text{k}\Omega$$
    $$R = 40\text{k}\Omega$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 디지털 전압계의 원리는 다음 중 어느 것과 가장 유사한가?

  1. D/A 변환기
  2. A/D 변환기
  3. 클록 발진기
  4. 계수기
(정답률: 84%)
  • 디지털 전압계는 입력되는 아날로그 전압 신호를 디지털 수치로 변환하여 화면에 표시하는 장치이므로, 아날로그-디지털 변환기인 A/D 변환기의 원리와 가장 유사합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 다음 중 오실로스코프로 측정할 수 없는 것은?

  1. 전압
  2. 위상
  3. 주파수
  4. 코일의 Q
(정답률: 82%)
  • 오실로스코프는 전압의 시간적 변화를 시각화하는 장치로, 전압, 주파수, 위상차 등을 측정할 수 있습니다. 하지만 코일의 품질 계수인 $Q$는 전압-전류의 위상차와 저항 성분을 종합적으로 분석해야 하므로 오실로스코프 단독으로는 측정할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 100[Ω] 정도의 중저항 측정에 가장 알맞은 측정 방법은?

  1. 전위차계법
  2. 맥스웰 브리지
  3. 휘스톤 브리지법
  4. 캘빈더블 브리지법
(정답률: 69%)
  • 중저항(약 $1\Omega$ ~ $1\text{M}\Omega$) 측정에는 평형 조건을 이용하여 정밀하게 저항값을 구할 수 있는 휘스톤 브리지법이 가장 적합합니다.

    오답 노트
    캘빈더블 브리지법: 저저항 측정용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 펄스 발생기와 구형파 발생기의 근본적인 차이점은 사용률(duty cycle)에 있다. 여기서 사용률을 나타낸 것은?

  1. 사용률=하강시간/상승시간
  2. 사용률=펄스폭/펄스주기
  3. 사용률=상승시간/펄스주기
  4. 사용률=하강시간/펄스폭
(정답률: 79%)
  • 사용률(Duty Cycle)은 한 주기 동안 신호가 'High' 상태(활성 상태)로 유지되는 비율을 의미합니다.
    따라서 펄스폭을 전체 펄스주기로 나눈 값으로 정의합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 브라운관상에 나타난 변조파형의 최소치 B를 2[mm]라 하고 변조도를 90[%]로 하기 위해서는 최대치 A를 몇 [mm]로 하면 되는가?

  1. 35[mm]
  2. 38[mm]
  3. 40[mm]
  4. 42[mm]
(정답률: 67%)
  • 변조도 $m$은 최대치 $A$와 최소치 $B$의 관계식으로 정의됩니다. 변조도 $90\%$를 만족하는 최대치 $A$를 계산합니다.
    ① [기본 공식] $m = \frac{A - B}{A + B}$
    ② [숫자 대입] $0.9 = \frac{A - 2}{A + 2}$
    ③ [최종 결과] $A = 38$
    따라서 최대치 $A$는 $38\text{mm}$가 되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 계수형 주파수계로 피측정 주파수의 주기를 측정한 결과 16.77[ms]이었다면 피측정 주파수는 약 얼마인가?

  1. 20[Hz]
  2. 60[Hz]
  3. 80[Hz]
  4. 100[Hz]
(정답률: 68%)
  • 주파수는 주기의 역수로 계산합니다. 주어진 주기 $T = 16.77\text{ms}$를 이용하여 주파수 $f$를 구합니다.
    ① [기본 공식] $f = \frac{1}{T}$
    ② [숫자 대입] $f = \frac{1}{16.77 \times 10^{-3}}$
    ③ [최종 결과] $f = 59.63 \approx 60$
    따라서 피측정 주파수는 약 $60\text{Hz}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 직류전압계를 사용하여 동작중인 회로의 질류전압을 측정하고자 한다. 이때 사용되는 직류전압계는 다음 중 어떠한 조건을 갖고 있으면 좋겠는가?

  1. 내부저항이 가급적 클수록 좋다.
  2. 내부저항이 가급적 작을수록 좋다.
  3. 계기의 측정오차 범위가 지정되어 있으므로 내부저항은 별로 상관없다.
  4. 직류 전압만 측정하면 되므로 전압계의 내부 정전 용량의 대소에는 상관이 없다.
(정답률: 68%)
  • 전압계는 측정하려는 회로와 병렬로 연결됩니다. 이때 전압계의 내부저항이 작으면 회로의 전류가 전압계 쪽으로 많이 흘러 들어가 원래의 회로 상태를 변화시키고 측정 오차가 커지게 됩니다. 따라서 회로에 영향을 주지 않고 정확한 전압을 측정하려면 내부저항이 가급적 클수록 좋습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 단상 교류 전력을 측정하기 위한 방법이 아닌 것은?

  1. 3 전류계법
  2. 3 전압계법
  3. 단상 전류계법
  4. 3 전력계법
(정답률: 78%)
  • 단상 교류 전력을 측정하기 위해 전압과 전류를 측정하여 계산하는 3 전류계법, 3 전압계법, 단상 전류계법 등은 가능하지만, 단상 전력 측정에 3 전력계법을 사용하는 것은 일반적인 측정 방법이 아닙니다. 3 전력계법은 주로 3상 전력 측정 시 사용되는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 균등 눈금을 사용하는 것은?

  1. 전류력계형 전류계
  2. 전류력계형 역률계
  3. 전류력계형 전압계
  4. 전류력계형 전력계
(정답률: 53%)
  • 전류력계형 전력계는 코일의 자계 세기가 전류에 비례하므로, 측정 범위 전체에서 눈금이 일정한 균등 눈금을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 다음 중 열전형 계기의 표피 오차 방지책은?

  1. 고주파를 사용
  2. 미세열선 사용
  3. 미소전류 사용
  4. 초크코일 사용
(정답률: 76%)
  • 열전형 계기에서 고주파 전류가 흐를 때 전류가 도체의 표면으로만 흐르는 표피 효과가 발생하여 오차가 생깁니다. 이를 방지하기 위해 도체의 직경을 매우 작게 만든 미세열선을 사용하여 전류가 단면에 균일하게 흐르도록 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 오실로스코프의 sweep time/cm가 1[ms/cm]이고 그림과 같이 a와 b의 간격이 4[cm]이었다면 주기 T는 몇 [ms]인가?

  1. T=1/4 [ms]
  2. T=1/2 [ms]
  3. T=4 [ms]
  4. T=2 [ms]
(정답률: 71%)
  • 주기는 오실로스코프의 가로축 시간 설정값(sweep time)에 파형의 한 주기당 차지하는 칸 수(cm)를 곱하여 계산합니다.
    ① [기본 공식] $T = \text{sweep time} \times \text{distance}$
    ② [숫자 대입] $T = 1 \times 4$
    ③ [최종 결과] $T = 4$ ms
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 참값을 T, 측정값을 M이라고 할 때 보정(α)을 나타내는 식은?

  1. α=T-M
  2. =M-T
  3. α=(T-M)/M
  4. α=(T-M)/T
(정답률: 68%)
  • 보정은 측정값에 더하여 참값으로 만들기 위한 값으로, 참값에서 측정값을 뺀 값으로 정의합니다.

    오답 노트
    측정값 - 참값: 오차
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

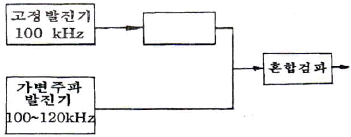

74. 비트(beat) 발진기의 계통도에서 고정 발진기의 주파수를 100[kHz]로 선정한다면 빈칸의 회로는?

  1. 저주파 발진기
  2. 신호 감쇠기
  3. 고역 여파기
  4. 저역 여파기
(정답률: 65%)
  • 비트 발진기는 두 주파수의 차이인 맥놀이 주파수를 측정하는 장치입니다. 고정 발진기와 가변 발진기에서 생성된 고주파 성분들을 제거하고, 두 주파수의 차이에 해당하는 저주파 성분만을 추출하여 측정하기 위해 저역 여파기가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 증폭기의 왜율 측정에 해당되지 않는 것은?

  1. 감쇠기 법
  2. 공진 Bridge 법
  3. 필터 법
  4. 왜율계
(정답률: 64%)
  • 증폭기의 왜율 측정 방법에는 필터 법, 왜율계, 공진 Bridge 법 등이 사용됩니다.

    오답 노트
    감쇠기 법: 신호의 크기를 줄이는 방법으로 왜율 측정법과는 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 다음 그림과 같은 Bridge의 평형 조건은?

  1. C1R2 = C2R1
  2. C1C2 = R2R1
  3. C1R1 = C2R2
  4. C1C2R1R2 = 1
(정답률: 61%)
  • 브리지 회로가 평형을 이루기 위해서는 마주 보는 변의 임피던스의 곱이 서로 같아야 합니다. 주어진 회로에서 커패시터 $C$와 저항 $R$이 교차 배치되어 있으므로, 평형 조건은 $C_{1}R_{1} = C_{2}R_{2}$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 열전대형 계기에서 도선의 인덕턴스와 표유용량에 의해 발생되는 오차는?

  1. 공진오차
  2. 배분오차
  3. 전위오차
  4. 표피효과오차
(정답률: 59%)
  • 열전대형 계기에서 도선의 인덕턴스($L$)와 표유용량($C$)이 결합하여 특정 주파수에서 공진 현상이 발생하면 측정값에 오차가 생기는데, 이를 공진오차라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 정전용량이나 유전체 손실각을 측정하는 브리지는?

  1. 윈 브리지
  2. 공진 브리지
  3. 셰링 브리지
  4. 캠벨 브리지
(정답률: 73%)
  • 셰링 브리지는 고정밀 정전용량 측정 및 유전체 손실각(tan $\delta$)을 측정하는 데 특화된 브리지 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 다음 중 지시계기의 구비 조건으로 옳지 않은 것은?

  1. 정확도가 높고, 오차가 적을 것
  2. 눈금이 균등하거나 대수 눈금일 것
  3. 구조가 튼튼하고, 취급하기가 편리할 것
  4. 응답도(responsibility)가 낮을 것
(정답률: 74%)
  • 지시계기는 측정 대상의 변화에 빠르게 반응하여 정확한 값을 나타내야 하므로 응답도(responsibility)가 높아야 합니다.

    오답 노트
    응답도가 낮을 것: 응답도가 높아야 신속한 측정이 가능함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 마이크로파 측정에서 정재파비가 2일 때 반사계수는?

  1. 1/2
  2. 1/3
  3. 1/4
  4. 1/5
(정답률: 68%)
  • 정재파비(VSWR)와 반사계수($\Gamma$)의 관계식을 이용하여 구할 수 있습니다.
    ① [기본 공식]
    $$\Gamma = \frac{S - 1}{S + 1}$$
    ② [숫자 대입]
    $$\Gamma = \frac{2 - 1}{2 + 1}$$
    ③ [최종 결과]
    $$\Gamma = \frac{1}{3}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
